CWT calmat 1431218 User manual

3
calmat
calmat
min
1
/
2
"
calmat
calmat

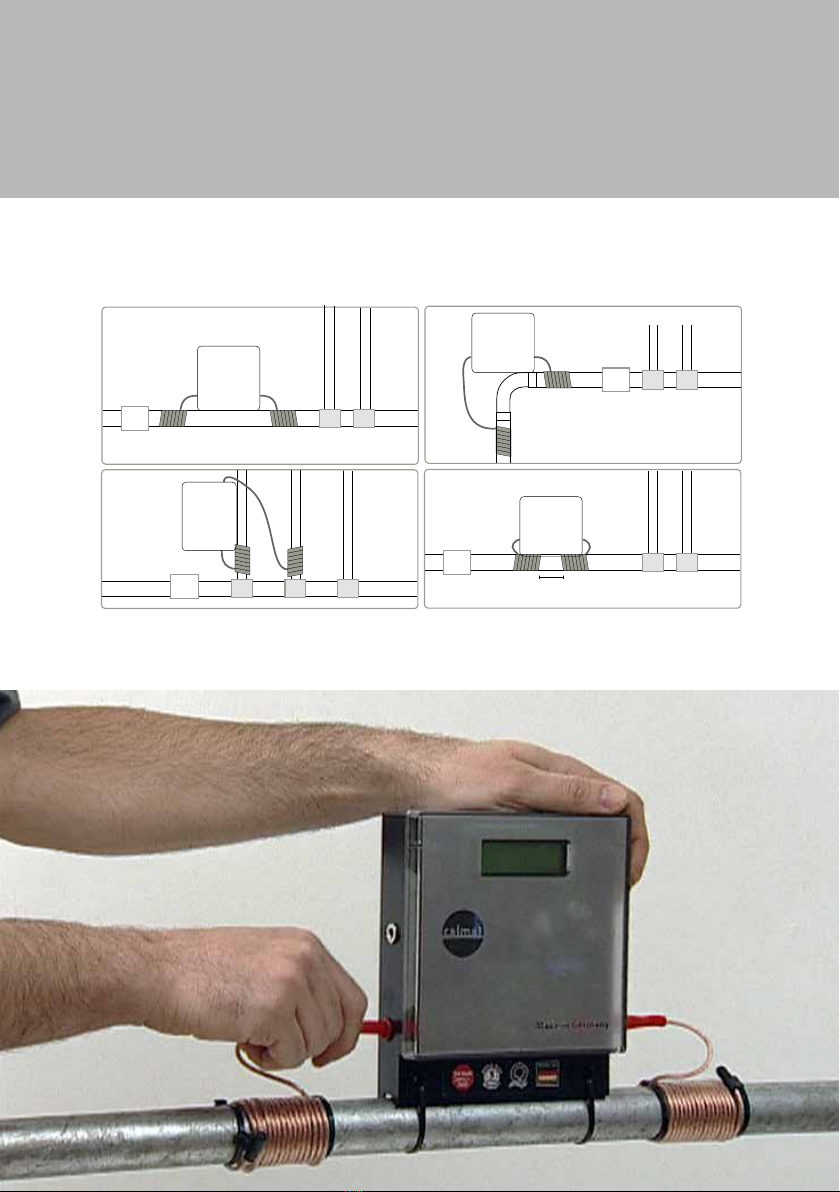

Installation Examples

4EN
calmat®
- Against scale and rust
- Sanitizes the piping system
- Keeps pipes and electrical appliances clean
- Works on all pipe materials
- Eco-friendly solution without salt and chemicals
- Important minerals remain in the water
- Individual programs in 8 languages
- Quick Do-It-Yourself installation
- Maintenance-free
- Low energy costs (approx. USD 4.00 / year)
- Ideal for single houses
TÜV/GS accredited / EMV-certied / CE accredited
Your eco-friendly protection against scale and rust
calmat®keeps pipes and electrical appliances clean:
calmat®protects your new pipes and old ones will be
sanitized. Benets for your home and appliances:
- Water pipes stay clean
- Less repairs and maintenance around your house
- Saves energy costs
- Saves cleaning eort
- Saves chemical cleaning detergents
- Household appliances last longer: dishwashers, washing
machines, …
- Fittings stay longer clean
The scale/rust problem
Hard, chalky water causes terrible scale deposits in the
kitchen and bathroom, in all water pipes and household
appliances.The pipes often clog up so bad, that they need
to be replaced. Expensive repairs from a technician will
then become inevitable.
The eco-friendly calmat® technology
The calmat®scale converter is a physical water treatment
system.
Normally in untreated water, calcium
crystals form into bur-like structures (1). These structures
then stick to each other and form hard scale deposits inside
your pipes. The calmat®control unit generates dynamic
high-frequency electronic impulses that are transmitted into
the water. After the treatment, the calcium crystals form into
a rod-like structure (2). In this form, they can no longer attach
to each other or build deposits. The harmless crystal-rods
are held in suspension in the water. In this form they will be
washed out of the piping system.
Thanks to the calmat®treatment, minimal amounts of
carbonic acid are released. Carbonic acid is a natural scale
solvent that also exists in nature.
The released carbonic acid reduces slowly and gentle
existing scale and rust deposits in the piping system.
Because carbonic acid can however only dissolve “scale
from scale”, a carbonate protective layer remains in the
cleared metal pipe. This prevents pitting corrosion in
all metal pipes. A protective layer against pitting
corrosion is formed in the piping system.
When the treated water leaves the piping system, it still
carries the scale away as suspended particles. When drops
of water dry in the kitchen and bath- room the scale
powder is left behind. There are no more hard deposits
and residues can be removed easily with a damp cloth.
Harsh cleaning detergents are no longer needed.
Because calmat is installed on the outside of the pipe and
there is no direct contact with the water, the water is not
chemically altered. Important minerals and natural
elements remain for the human organism. Food and
drinks keep their natural taste.
General advice
calmat®can be used with any pipe material: Metal pipes:
iron, copper, stainless steel, lead, Synthetic/plastic pipes:
PVC, PE, PP, compound pipes,…
- calmat®is applicable to pipe diameter of max. 1½ "(~ 40
mm)
- Temperature peaks on heating element surfaces should
not exceed ~203°F (~95°C)
- calmat®is independent from the velocity of the water
- calmat®functions reliable and has no maintenance costs
calmat®- Your electronic anti-scale system

EN 5
Technical Information
Rated voltage: 24V =
Rated input: 4.3 W
Voltage supply: 100-240 V~ (50/60 Hz)
Impulse cables: 2 x 3 m
Output: 2 x capacitive
Dimensions (H/W/D): 180 x 150 x 50 mm
Max. pipe-Ø: 1½"(40mm)
Safety instructions
Attention: Please read the instruction manual before
installing and starting up the system!
To avoid causing damage, please follow these safety
instructions:
- Connect calmat®only to a correct and rmly installed
earthed safety socket (100–240 V~, 50/60 Hz).
- Do not disconnect from power by pulling the wire.
Always disconnect pulling the plug.
- Do not open the electronic unit.
- The exterior temperature where the unit is installed
should be between -10° C until max. +55° C.
- The power plug should be kept away from water drops
and water spray.
- Please clean the unit with a damp cloth only (no
detergents).
- Protect calmat®from direct humidity, water and direct
solar radiation.
Installation instructions
The unit is installed on the main water supply (e.g. close to
the water meter) according to the following instructions:
- The electronic control unit can be attached directly on
to the pipe. This can be done either horizontally and
vertically. It may also be placed on the wall.
- Wind the impulse cable tightly and rmly without gaps
around the pipe.
- The impulse cable can also be wound on thicker
connecting pieces (e. g. pipe collars, pipe reducers,
compression couplings etc.).
- Before the installation, casing or insulating material on
the pipe must be removed. Thin coats of paint can be left.
- Fe:The iron and metal concentration in the water
should not exceed 1 mg/l (1 ppm)
- Mn: The manganese level should not exceed 0.1 mg/l
(0.1 ppm)
- Boilers and heaters: calmat® works best for systems
with heating elements surface temperatures of max
207°F/97°C.
Installation
1) Place calmat®on the pipe. Install calmat®on the main
water pipe and x the electronic unit with the cable ties.

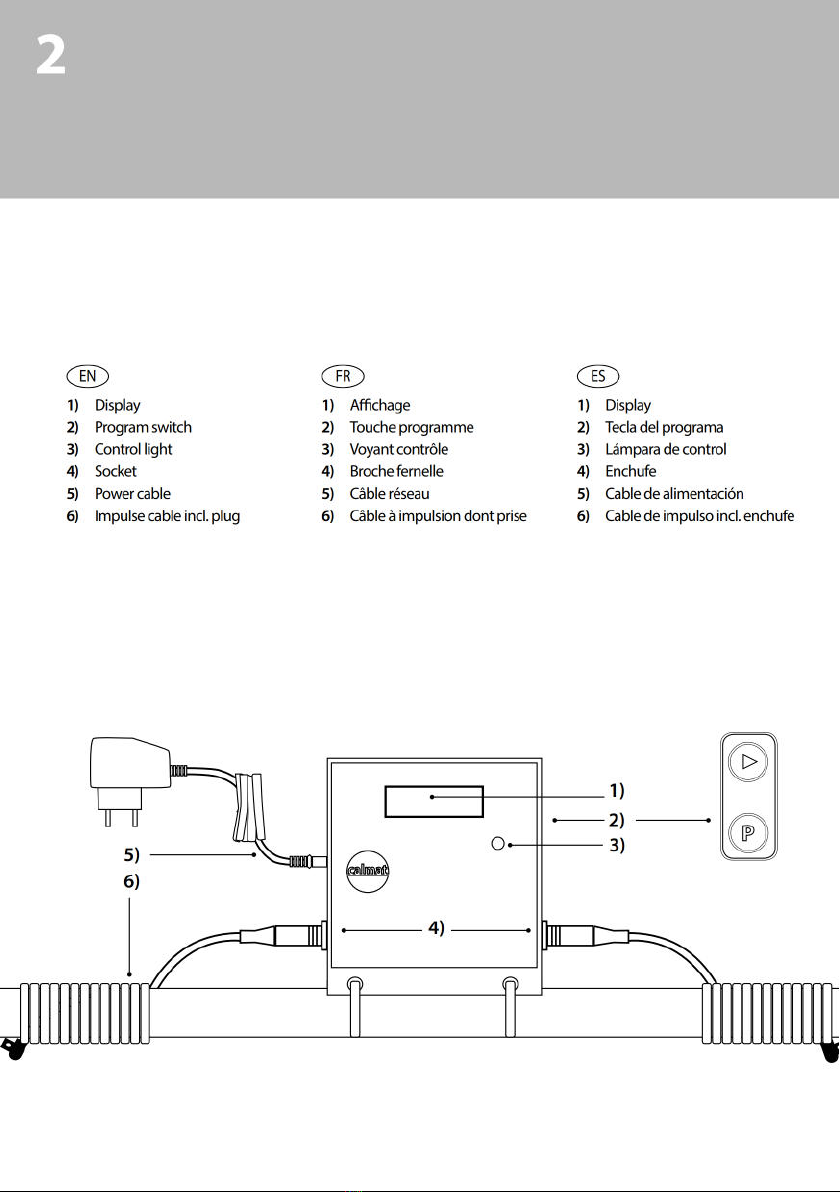

2) Now place the red impulse cable in the left socket (4).
Feed the cable to the back of the pipe and fasten with a
cable tie. Wind the cable tightly and rmly around the
pipe to create a coil. Plug the second impulse tie through
the black loop at the end of the cable and fasten it.
3) Repeat the installation with the second impulse cable
again (see 2.).
4) First connect the adaptor (5) with the electronic unit
with the socket on the left site of the device. Plug the
mains plug into the power socket (permissible voltage:
100 - 240 V, 50/60 Hz). The green control light (3) will light
up. The display will show: calmat
5)
Set up your program: Please choose your language with
the upper button ( ). Then press the button (P) to select the
program according to your pipe material and pipe diameter
(a,b,c, or d). You can change the programme selection at any
time later.
2a Metal pipe Ø max 1"
2b Metal pipe Ø max 1 ½"
2c Plastic pipe Ø max 1"
2d Plastic pipe Ø max 1 ½"
Final check
The electricity supply is indicated by the green control
light (3). The display shows the activated program.
CONTENTS
1 Electronic unit 1Power adapter
2 Impulse cable 8Cable binders
1 Instruction manual (6 + 2 extra)
1Warranty card
CWT hereby declares that this product is in accordance with the follow-
ing EU-guidelines: 73/23/EG; 89/336/EG which is certied by the CE-
mark. The equipment corresponds to the requirements of the German
Industrial Safety Act and the European low-voltage guidelines. This is certi-
ed by the GS-mark of the independent testing institute.

6FR
calmat- Votre protection électronique contre le calcaire
calmat®
- Contre le calcaire et la rouille
- Nettoie les systèmes de tuyauteries
- Garde tuyaux et installations électriques propres
- Adaptable à tout type de tuyaux
- Également ecace pour des degrés de dureté élevés
- Respectueux de l’environnement - sans sels ni produits
chimiques
- Les minéraux et oligoéléments essentiels de l’eau sont
conservés
- Programme individuel avec choix des langues
- Installation rapide
- Sans entretien
- Faible consommation d’électricité (env. USD 4.00 par an)
- Idéal pour les maisons de 1 à 2 familles
- Certié TÜV (TMA allemand)/GS
- Conforme VDE (IEE allemand)/EMV
- Certifé CE
Votre système de protection écologique contre le
calcaire et la rouille
calmat® maintient la propreté des tuyaux et des
installations électriques : Cure de jouvence pour les
vieux tuyaux, protection durable pour les nouveaux
tuyaux. Avantages pour votre maison et vos appareils :
- Conduites d’eau non obstruées
- Moins de frais de réparation dans toute la maison
- Économie de coûts d’énergie
- Moins de nettoyage
- Moins de produits de nettoyage requis
- Les appareils électroménagers durent plus longtemps :
lave-vaisselle, lave-linge, machine à café etc…
- Les raccords restent propres plus longtemps
Le problème du tartre et de la rouille
Dans l’eau dure calcaire des dépôts de calcaire tenaces se
forment dans la cuisine et la salle de bain, dans toutes les
tuyauteries et les appareils électro-ménagers. Le degré
de calcication des tuyaux est si élevé qu’ils nécessitent
d’être remplacés et les frais de réparation onéreux d’un
technicien deviennent alors inévitables.
La technologie écologique calmat®
Ce convertisseur calcaire et rouille est un appareil de
traitement physique de l’eau. Dans une eau non traitée se
forment généralement des cristaux de calcium au pouvoir
élevé d’accrochage (1). Ces cristaux s’accrochent les uns
aux autres et forment des dépôts de calcaire tenaces. Le
boîtier de commande produit une impulsion électronique
à haute fréquence agissant sur l’eau au travers des
bobines à impulsions sur le tuyau. Après le traitement, les
cristaux de calcium arborent une forme allongée (2) qui
les empêche de former des dépôts de tartre.
Ces cristaux de calcaire inoensifs s’évacuent désormais
avec l’eau sous la forme d’une ne poussière de calcaire.
Grâce au traitement calmat®, une quantité inme d’acide
carbonique est dégagée. L’acide carbonique est un
solvant naturel du calcaire qui existe aussi dans la nature.
L’acide carbonique libéré réduit lentement et en
douceur les dépôts de calcaire et de rouille existants
des tuyaux.
Comme l’acide carbonique ne peut dissoudre que le
«calcium du calcaire», une couche protectrice carbonatée
subsiste dans le tuyau nettoyé Cette dernière empêche la
corrosion par piqûre des tuyaux métalliques.
Il se forme une couche protectrice contre la
corrosion et la corrosion par piqûres dans le système de
tuyauteries.
Si l’eau traitée par calmat® quitte le système de
analisations, elle charrie avec elle le calcaire sous la forme
de particules en suspension. Quand des gouttes d’eau
sèchent sur les surfaces de la cuisine et de la salle de bain,
la poussière de calcaire reste. Plus aucun dépôt tenace ne
se forme et les résidus peuvent être facilement éliminés à
l’aide d‘un chion humide.

7
FR
Plus besoin de produits de nettoyage corrosifs.
Puisque calmat® est installé en dehors des tuyaux, il n’y a
aucun contact direct avec l’eau et cette dernière n’est pas
altérée chimiquement.
Les minéraux et oligoéléments essentiels sont
préservés. Aliments et boissons conservent leur saveur
naturelle.
Indications générales
calmat® peut être utilisé pour tout matériau de tuyau.
Tuyaux métalliques : fer, cuivre, acier inox, plomb…
Tuyaux plastiques : PVC, PE, PP, tuyaux composites…
- calmat® peut être utilisé pour une section allant jusqu’à
1 ½“ (~ 40 mm).
- Les températures des surfaces de chaue ne devront
pas dépasser les 95°C.
- calmat®agit indépendamment de la vitesse de l’eau.
- calmat® fonctionne ecacement et est sans coûts de
maintenance.
Données techniques
Tension nominale : 24 V =
Puissance nominale : 4.3 W
Alimentation : 100-240 V~ (50/60 Hz)
Impulsions : 2 x 3 m
Sorties : 2 x capacitif
Dimensions (H/L/L) : 180 x 150 x 50 mm
Diamètre max. tuyau : 1½"(40 mm)
Consignes de sécurité
Attention : Merci de lire le mode d’emploi avant d’installer
le système et de le mettre en service !
An d’éviter tout préjudice, veuillez respecter les
consignes de sécurité suivantes :
- Connecter uniquement à une prise de courant
réglementaire fermement installée avec contact de
protection (100 – 240 V~, 50/60 Hz).
- La che doit être déconnectée en tirant sur la prise,
jamais sur le câble.
- Ne jamais ouvrir le boîtier électronique.
- La température extérieure ne doit pas descendre au-
dessous de -10° C ni dépasser +55° C max.
- La che doit être tenue à l’abri de l’humidité et des
projections d’eau.
- Nettoyer l’unité à l’aide d’un chion humide (sans
détergents).
- Protéger calmat® de l’humidité directe, des projections
d’eau et du rayonnement solaire direct.
Installation
Le système électronique de traitement physique de l’eau
calmat® empêche la formation des dépôts de tartre et de
rouille dans les tuyaux et les appareils.
- L’appareil doit être monté sur la conduite d’eau
principale conformément au mode d’emploi suivant.
Le bloc de commande électronique peut être xé
directement au tuyau, de façon horizontale ou verticale.
- Attacher fermement l’appareil en s’assurant de ne pas
laisser d’espace autour du tuyau.
- Les bobines peuvent aussi être xées sur des raccord
plus épais (ex : manchons, réductions, raccords à pas de
vis etc.).
- Au montage, les boîtiers ou matériaux d’isolation
doivent être retirés. Vous pouvez laisser les nes couches
de peinture.
- Fe : la concentration en fer dans l‘eau ne doit pas
dépasser 1 mg/l (1 ppm)
- Mn : Le niveau de manganèse ne doit pas dépasser 0,1
mg/l (0,1 ppm)
Consignes d’installation
1) Fixez calmat® sur le tuyau. Pour le montage, installez
calmat® sur la canalisation d’eau et xez l’unité
électronique à l’aide des colliers de serrage.
2) Insérez maintenant la prise à impulsion rouge dans la
prise d’alimentation gauche (4).
Passez la bobine derrière le tuyau et xez-la avec un
collier de serrage. Enlez le second anneau au bout du
câble avec un collier de serrage.
3) Répétez cette opération pour la deuxième bobine à
impulsion (voir point 2).

8FR
4) Insérez d’abord l’adaptateur (5) avec l’unité
électronique dans la prise de courant à gauche de
l’appareil. Insérez la che secteur dans la prise de courant
: 100 - 240 V (50/ 60 Hz). Le voyant de contrôle vert (3)
s’allume. Sur l’écran apparaît : «calmat ».
5) Réglage de votre programme
Choisissez votre langage avec la touche du haut
(). Puis pressez le bouton (P) pour sélectionner le
programme adapté au matériau et au diamètre de votre
tuyau.
Après environ 10 secondes, le programme sélectionné
disparaît de l’écran.
Vous pouvez modier votre sélection à tout moment.
3a Tuyau en métal Ø max 1"
3b Tuyau en métal Ø max 1 ½"
3c Tuyau en plastic Ø max 1"
3d Tuyau en plastic Ø max 1 ½"
Contrôle nal
L’alimentation électrique est indiquée par le voyant de
contrôle vert (3). L’écran ache quel programme est
activé.
CONTENU
1Unité électronique
1Fiche secteur
2 Bobines à impulsion
8Colliers de serrage (6+2)
1 Mode d’emploi
1Carte de garantie
CWT déclare sur l’honneur que ce produit est conforme aux
directives européennes suivantes : 73/23/EG; 89/336/EG qui sont certiées à
la norme CE.
Cet équipement est conforme aux exigences de l‘acte de la
sécurité au travail allemand et des directives européennes relatives à la basse
tension. Informations certiées par l’institut de recherche indépendant de la
norme GS.

9
ES
Su protección ecológica contra la cal y el óxido
calmat®
- Contra la cal y el óxido
- Sanea el sistema de tuberías
- Mantiene las tuberías y aparatos eléctricos siempre
limpios
- Apto para todo tipo de materiales
- Máximo rendimiento en altos grados de dureza
- Solución ecológica sin sales ni químicos
- Los minerales importantes permanecen en el agua
- Programa individual en varios idiomas
- Instalación rápida y simple
- Sin costes de mantenimiento
- Bajo consumo de energía (aprox. USD 4.00 /año)
- Ideal para casas unifamiliares y viviendas para dos
familias
- Certicado de supervisión técnica TÜV/GS de
seguridad probada
- Certicado VDE/ EMV
- Conformidad CE
Su protección ecológica contra la cal y el óxido
calmat® mantiene sus tuberías y aparatos eléctricos
limpios: sanea los tubos antiguos y protege los nuevos,
haciéndolo de forma duradera. Las ventajas tanto para
su casa como para los electrodomésticos:
- Las tuberías del agua se quedan limpias
- Menos reparaciones de cal en el hogar
- Ahorro de energía
- Ahorro de tiempo en la limpieza
- Ahorro en el uso de productos de limpieza
- Prolonga la vida útil de los electrodomésticos: Su
lavavajillas, lavadoras, etc.
- Las griferias se mantienen mas tiempo limpias
El problema de la cal y el óxido
El agua dura y calcárea forma incrustaciones persistentes
en cocinas, baños, en las tuberías y en los aparatos
eléctricos. A causa de la cal, las tuberías se obstruven
completamente hasta tener que ser reemplazadas. Las
reparaciones caras del técnico son entonces inevitables.
La tecnología ecológica de calmat®
calmat®, el transformador de cal, es un aparato para el
tratamiento físico del agua.
Normalmente, en el agua no tratada se forman
cristales de calcio en forma de un “lampazo” (1). En esta
disposición, los cristales se enredan entre sí dando lugar
a incrustaciones de cal persistentes y perjudiciales.
calmat® modica el comportamiento de la cristalización
de este calcio.
La unidad de control genera un impulso eléctrico y
especíco de alta frecuencia, que repercute en los tubos
y en el agua a través de las bobinas de impulso. Después
del tratamiento con calmat®, los cristales de calcio se
acumulan en forma de varillas (2). En esta forma lisa, los
cristales ya no pueden formar incrustaciones.
Las varillas de cal “no prejudiciales” uyen con en el
agua en forma de polvo calcáreo.
Gracias al tratamiento con calmat® se libera una
cantidad mínima de ácido carbónico. El ácido carbónico
que existe también en la naturaleza disuelve la cal
naturalmente.
El ácido carbónico liberado disminuye cuidadosa y
lentamente incrustaciones de cal y óxido en la tubería.
El ácido carbónico solamente puede disolver “la cal de
la cal” y de esta forma, en el tubo limpio permanece una
na capa protectora de carbonato, la cual impide en el
tubo de metal, corrosiónes peligrosas.
En el sistema de tubos permanece una capa
protectora contra la corrosión.

10 ES
Cuando el agua tratada con calmat sale de la tubería, ésta
aún contiene cal en forma de sustancia en suspensión. Si
las gotas de agua secan en las supercies, como p. ej.
en la cocina o en el baño y lo que sobra es el polvo de
la cal. Ya no se forman incrustaciones persistentes y los
residuos de agua pueden ser limpiados fácilmente con
un paño húmedo.
Ya no necesita más detergentes agresivos.
El agua no se altera químicamente ya que calmat® se
encuentra posicionado sobre la tubería.
El organismo humano aún puede disfrutar de los
minerales importantes y los oligoelementos. Las
comidas y bebidas mantienen su sabor natural.
Avisos generales
calmat® se adapta a diferentes materiales: Tubos
metálicos: hierro, cobre, acero inoxidable, plomo, etc.
Tubos de plástico: PVC, PE, PP, tubos sanitarios, etc.
- calmat® se utiliza hasta en una sección tubular de 1½“
(aprox. 40 mm)
- Las temperaturas en el intercambiador de calor no
deberían superar los 95°C
- calmat® se desplaza en toda dirección y según la
velocidad del agua
- calmat® funciona ablemente y está libre de costos de
mantenimiento
Datos técnicos
Tensión nominal: 24 V=
Potencia máxima: 4.3 W
Tensión: 100-240 V~ (50/60 Hz)
Cable de impulso: 2 x 3 m
Salida: 2 x capacitivo
Medidas de la unidad: 180 x 150 x 50 mm
Máx. tubo-Ø: 1½"(~ 40 mm)
Aviso de seguridad
¡Cuidado!: lea el manual de instrucciones detenida-
mente antes de iniciar el montaje y la puesta en
funcionamiento de la unidad.
Por favor, para evitar daños, siga las instrucciones de
seguridad:
- Sólo puede conectarse a un enchufe aislado y
adecuado (90-264 V, 50/60 Hz)
- Retire el enchufe sujetándolo solamente por el cuerpo
del enchufe – nunca tire directamente del cable
- No se puede abrir la unidad electrónica
- La temperatura exterior de l área de montaje no debe
exceder los -10°C hasta máx. +55°C
- Evite la exposición del enchufe a liquidos
- Limpie el aparato con un paño húmedo (no con
detergentes)
- Evite la exposición de calmat®a la humedad directa, a
la lluvia o a la radiación solar
Manual de montaje
calmat® es un sistema del tratamiento del agua
electrónico que evita incrustaciones de cal y óxido en
los tubos y aparatos. El aparato debe ser instalado en el
tubo principal de agua conforme el siguiente manual.
- El control electrónico se instala directamente en el
tubo. Esto pude ser hecho horizontal o verticalmente
- Los cables de impulso tienen que ser sujetados
rmemente alrededor del tubo. No se deben formar
huecos
- Las bobinas pueden instarlarse sobre la parte mayor
grosor de los tubos (p.ej. acoples roscados del tubo,
juntas reductoras, uniones roscadas, etc.)
- El calorífugo o el material de aislamiento deben
retirarse de las áreas de montaje. Las Rayas nas
pueden quedarse allí
- Fe: La concentración de hierro en el agua no debe ser
superior a 1 mg/l (1 ppm)
- Mn: La concentración de manganeso no debe ser
superior a 0,1 mg/l (0,1 ppm)

11
ES
Instrucción apropiada
1) Instale calmat®sobre el tubo. Para el montaje ponga
el calmat®sobre los tubos de agua y sujete la unidad
electrónica con un abrasador de cables.
2) Coloque ahora uno de los cables de impulso rojos en
la caja de enchufe a la derecha (4). Ponga el cable de
impulso en la parte trasera del tubo y sujételo con otro
abrasador de cables. Ate el cable ahora ajustado y rme
alrededor del tubo, así se formara una bobina. Coloque
otro abrasador de cables por el anillo al nal de los
cables y sujételo.
3) Repita las instrucciones con el segundo cable de
impulso (véase punto 2).
4) Conecte primero el adaptador (5) con la unidad
electrónica a través del enchufe de la caja a la izquierda.
Coloque el enchufe de alimentación en la caja del
enchufe (tensión permitida: 100 - 240 V, 50/ 60 Hz). Se
encenderá la luz de control (3) verde. En la pantalla
podrá leer: «calmat».
5) Programar:
Por favor, elija con la primer tecla ( ) su idioma. Después
marca con la tecla (P) el mejor programa para su material
y diámetro de tubo. Después de 10 segundos aparece el
programa elegido en la pantalla. Puede siempre cambiar
de programa.
4a Tubo de metal Ø máximo 1"
4b Tubo de metal Ø máximo 1 ½"
4c Tubo de plastico Ø máximo 1"
4d Tubo de plastico Ø máximo 1 ½"
Control
Si la lámpara de control (3) está encendida, el su-
ministro de electricidad está asegurado. En la pantalla
siempre podrá ver cual programa está activado.
CONTENIDO
1Unidad electrónica
1Enchufe
2Cables de impulso
8Abrasaderas de cable (6+2)
1Manual de montaje
1Garantía
CWT declara para este producto la conformidad con las siguientes directivas
de la UE: 73/23/EG; 89/336/EG y conrma esto a través del certicado CE.
El aparato corresponde a las normas de las leyes alemanas de seguridad
de aparatos y a las directivas europeas de baja tensión. Esto prueba el
certicado GS del instituto independiente.

USA/CA 05/2016
Christiani Wassertechnik GmbH
Berlin, Germany
calmat-usa.com
