D-Link DUB-1312 User manual

USB 3.0 TO GIGABIT ETHERNET ADAPTER
DUB-1312



INSTALLATIONSANLEITUNG
GUIDE D’INSTALLATION
GUÍA DE INSTALACIÓN
GUIDA DI INSTALLAZIONE
INSTALLATIEHANDLEIDING
INSTRUKCJA INSTALACJI
INSTALAČNÍ PŘÍRUČKA
TELEPÍTÉSI SEGÉDLET
INSTALLASJONSVEILEDNING
INSTALLATIONSVEJLEDNING
ASENNUSOPAS
INSTALLATIONSGUIDE
GUIA DE INSTALAÇÃO
ΟΔΗΓΌΣ ΓΡΉΓΟΡΗΣ ΕΓΚΑΤΆΣΤΑΣΗΣ ΤΟ
VODIČ ZA BRZU INSTALACIJU
KRATKA NAVODILA ZA UPORABO
GHID DE INSTALARE RAPIDĂ

2DUB-1312




INCLUDES SOFTWARE DRIVERS & TECHNICAL MANUAL

DUB-1312

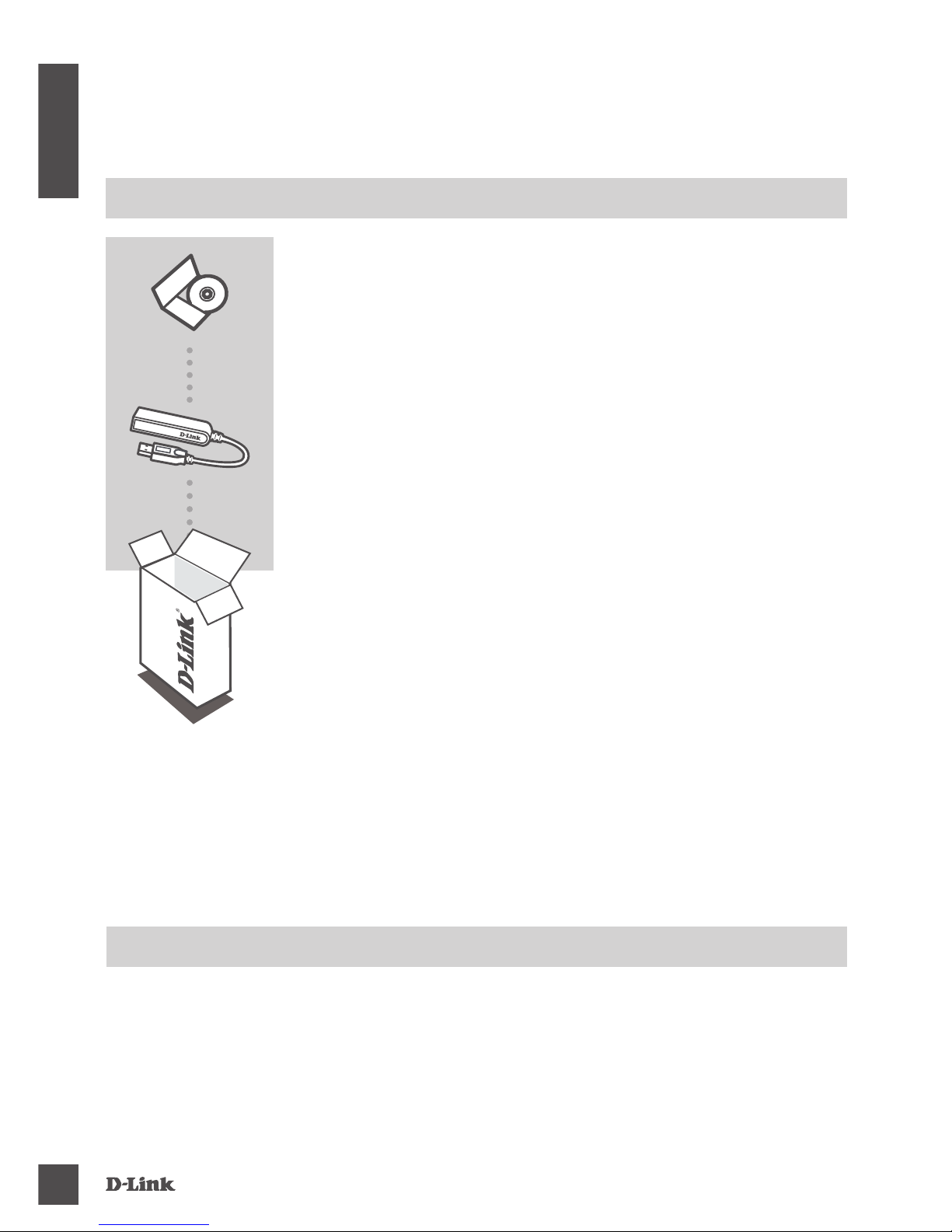

CONTENTS
If any of these items are missing from your packaging, please
contact your reseller.


• Computer with Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3); Mac OS® 10.6 to 10.8; or
Linux kernel 2.6.14 or higher
• Available USB port
• At least 32 MB of available disk space
MINIMUM REQUIREMENTS

3
DUB-1312


This driver installation process is for Windows 8, 7, Vista, and XP. If you require information on how
to install the DUB-1312 on a Mac or Linux system, please refer to the DUB-1312 user manual on the
included installation CD.


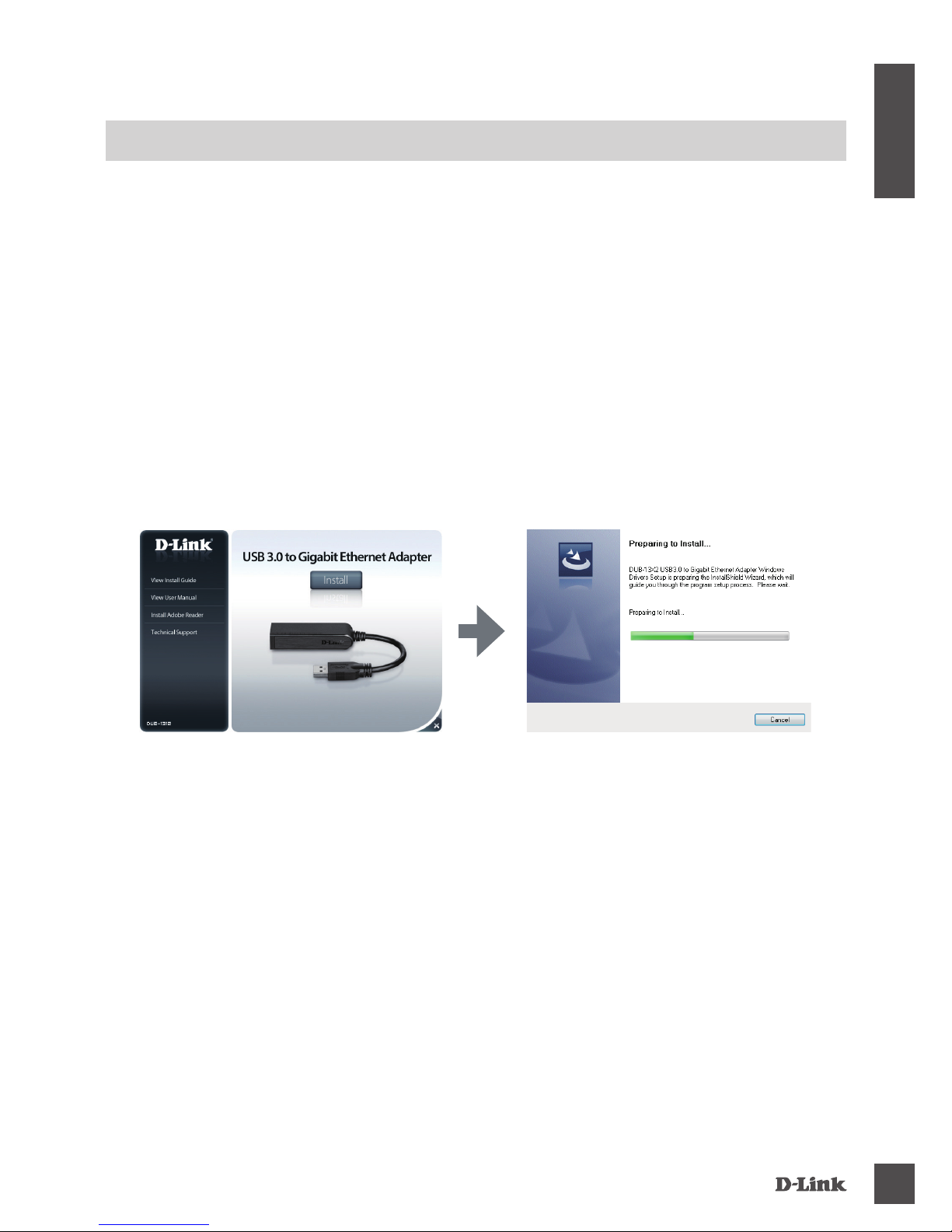

Insert the Installation CD into the CD drive. The DUB-1312 user interface menu screen will
appear. Click on  to begin the DUB-1312 driver installation. The InstallShield Wizard will
appear and complete the installation.
 If the user interface does not start up, please browse to the  folder in your
PC's CD drive and open  manually.

Once you have completed the driver installation, please continue to "HARDWARE INSTALLATION"
on page 4.
Windows 8, 7, Vista, and XP
DRIVER INSTALLATION
This driver has not been digitally signed for Windows Vista or
Windows XP. If you receive a notication regarding the WHQL status of the driver, you must choose
to  in order to install the driver. For 64-bit operating systems, you will need to
disable the WHQL check function in order to install the driver.

4DUB-1312



Plug the DUB-1312’s USB cable into an available USB port on your computer. If available, you
should use a USB 3.0 port in order to achieve the fastest possible transfer speeds.

Attach an Ethernet cable to the Ethernet port on the DUB-1312.

Attach the other end of the Ethernet cable to your network switch, hub, or router.

Windows will detect the new hardware and prompt you for the drivers.

The driver software installation will start automatically.

The Found New Hardware Wizard box will pop up. Select  and click 
to continue.
On the next screen, choose the option to install the software automatically and click  to
 to continue. The driver software installation will then start automatically.
When the installation of the DUB-1312 is complete, the LINK LED should be solid green, indicating a
good physical connection between the DUB-1312 and the network, and will ash when data is being
sent or received. The Connection Speed LED will light solid to indicate a Gigabit connection, or
remain unlit to indicate a 10/100 Mbps connection. If both LEDs are unlit, there may be a problem
with the physical connection. Check the cables between your DUB-1312, the computer, and the
network. Verify that your network switch, hub, or router is powered on.
HARDWARE INSTALLATION
2
1
INSTALLATION COMPLETE

5
DUB-1312

Number Indication Status Description
1 Connection Speed Solid 1 Gbps connection present
O 10/100 Mbps connection present
2 Link/ACT Solid An active connection is present
Flashing Data is being transmitted/received
TECHNICAL SUPPORT
, Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
, Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times

DUB-1312
6




ENTHÄLT SOFTWARETREIBER & TECHNISCHE ANLEITUNG

DUB-1312
INHALT
Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie
sich bitte an Ihren Fachhändler.

• Computer mit Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3); Mac OS® 10.6 bis 10.8; oder
Linux-Kernel 2.6.14 oder höher
• Verfügbarer USB-Port
• Mindestens 32 MB verfügbarer Speicherplatz
MINDESTANFORDERUNGEN

DUB-1312 7


Dieses Treiberinstallationsverfahren gilt für Windows 8, 7, Vista und XP. Falls Sie Informationen zur
Installation des DUB-1312 auf einem Mac- oder Linux-System benötigen, nden Sie diese im
Benutzerhandbuch des DUB-1312 auf der im Lieferumfang des Produkts enthaltenen CD.


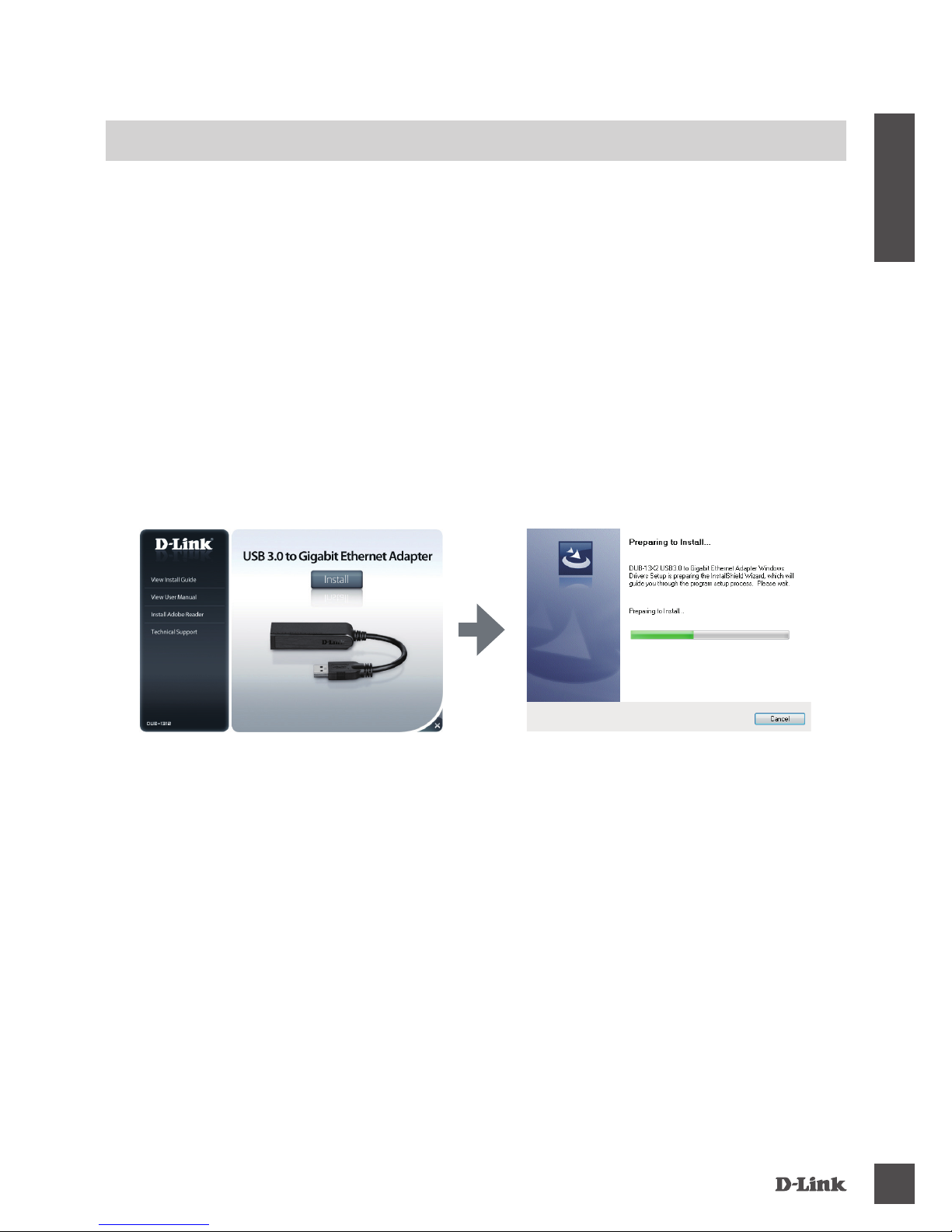

Legen Sie die Installations-CD in das CD-Laufwerk. Die Benutzeroberäche mit dem Menü-Bildschirm
des DUB-1312 wird angezeigt. Klicken Sie auf  (Installieren), um die Installation des Treibers
für den DUB-1312 zu beginnen. Der InstallShield-Assistent wird aufgerufen und führt die Installation
durch.
 Wird die Benutzeroberäche nicht automatisch gestartet, suchen Sie den Ordner 
auf dem CD-Laufwerk Ihres PCs und öffnen Sie  (Installieren) manuell.

Fahren Sie nach Abschluss der Treiberinstallation bitte mit "HARDWAREINSTALLATION" auf Seite 9
weiter.
Windows 8, 7, Vista und XP
TREIBERINSTALLATION
Dieser Treiber wurde für Windows Vista oder Windows XP digital
signiert. Sollten Sie eine Benachrichtigung bezüglich des WHQL-Status (Windows Hardware Quality
Labs) des Treibers erhalten, müsssen Sie  (Trotzdem fortfahren) wählen, um den
Treiber zu installieren. Für 64-Bit Betriebsysteme müssen Sie die WHQL-Prüffunktion deaktivieren,
um den Treiber zu installieren.

DUB-1312
8



Stecken Sie das USB-Kabel des DUB-1312 in einen verfügbaren USB-Port Ihres Computers.
Sofern verfügbar, sollten Sie einen USB 3.0 Port verwenden, um die schnellstmöglichen
Übertragungsgeschwindigkeiten zu erzielen.

Schließen Sie ein Ethernet-Kabel an den Ethernet-Port des DUB-1312.

Schließen Sie das andere Ende des Ethernet-Kabels an Ihren Netzwerk-Switch, Hub oder Router
an.

Windows erkennt die neue Hardware und fordert Sie zur Angabe der Treiber auf.

Die Treibersoftware-Installation wird automatisch gestartet.

Das Fenster des Assistenten für das Suchen neuer Hardware wird angezeigt. Wählen Sie 
 (Ja, nur dieses eine Mal) und klicken Sie auf  (Weiter), um fortzufahren.
Wählen Sie im nächsten Fenster die Option zur automatischen Softwareinstallation und klicken
Sie auf  (Weiter), um fortzufahren. Die Treibersoftware-Installation wird dann automatisch
gestartet.
Sobald die Installation des DUB-1312 abgeschlossen ist, sollte die Verbindungs-LED (LINK LED)
durchgehend grün leuchten. Das kennzeichnet, das eine gute physische Verbindung zwischen
dem DUB-1312 und dem Netzwerk besteht. Sie blinkt, wenn Daten gesendet oder empfangen
werden. Die Verbindungsgeschwindigkeits-LED leuchtet durchgehend, um eine Gigabit-Verbindung
anzuzeigen, oder sie bleibt unbeleuchtet, um eine Verbindung mit einer Geschwindigkeit von 10/100
Mbit/s zu kennzeichnen. Leuchten beide LEDs nicht, liegt möglicherweise ein Problem mit der
physischen Verbindung vor. Prüfen Sie die Kabel zwischen Ihrem DUB-1312, dem Computer und
dem Netzwerk. Vergewissern Sie sich, dass Ihr Netzwerk-Switch, Hub oder Router eingeschaltet ist.
HARDWAREINSTALLATION
INSTALLATION ABGESCHLOSSEN
2
1

DUB-1312 9

TECHNISCHE UNTERSTÜTZUNG
: Web: http://dlink.com
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
: Web: http://dlink.com
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
: Web: http://dlink.com
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
Nummer Zeigt an Status Beschreibung
1 Verbindungsgeschwindigkeit
Leuchtet
durchgehend
Es besteht eine Verbindung mit einer
Datenübertragungsgeschwindigkeit von 1 GBit/s
Aus Es besteht eine Verbindung mit einer
Datenübertragungsgeschwindigkeit von 10/100 MBit/s
2 Link/ACT
Leuchtet
durchgehend Es besteht eine aktive Verbindung
Blinkt Es werden Daten übertragen/empfangen

DUB-1312
10



• Ordinateur équipé de Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3), Mac OS® 10.6 à 10.8
ou Linux kernel 2.6.14 ou supérieur
• Un port USB disponible
• Au moins 32 Mo d'espace disque disponible



CONTIENT LES PILOTES DU LOGICIEL ET LE MANUEL
TECHNIQUE

DUB-1312

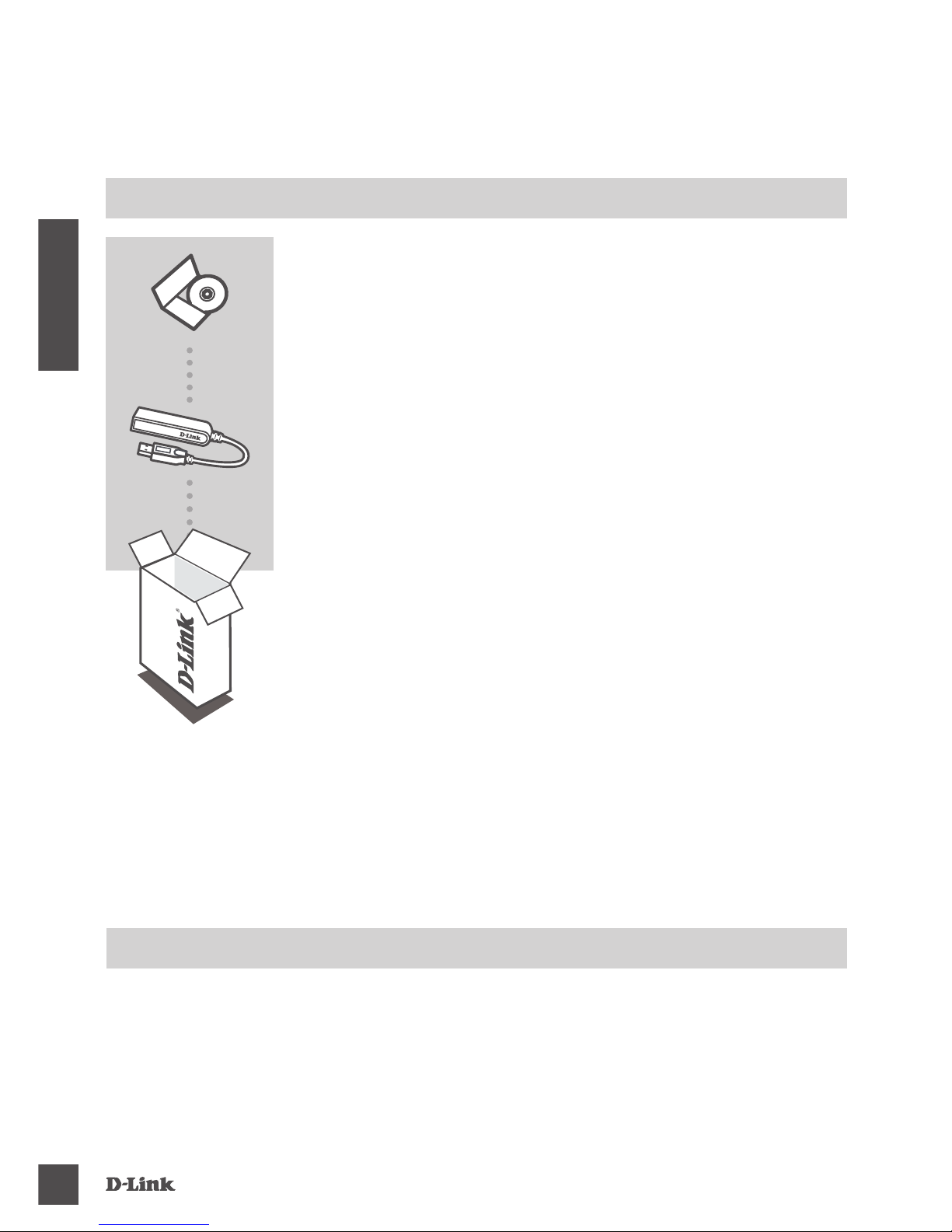

CONTENU
Contactez immédiatement votre revendeur s'il manque l'un de
ces éléments de la boîte.
EXIGENCES MINIMALES

DUB-1312 11


Ce processus d'installation des pilotes est réservé à Windows 8, 7, Vista et XP. Si vous avez besoin
d'informations sur l'installation du DUB-1312 sur un système Mac ou Linux, consultez le manuel
d'utilisation du DUB-1312 proposé sur le CD d'installation fourni.


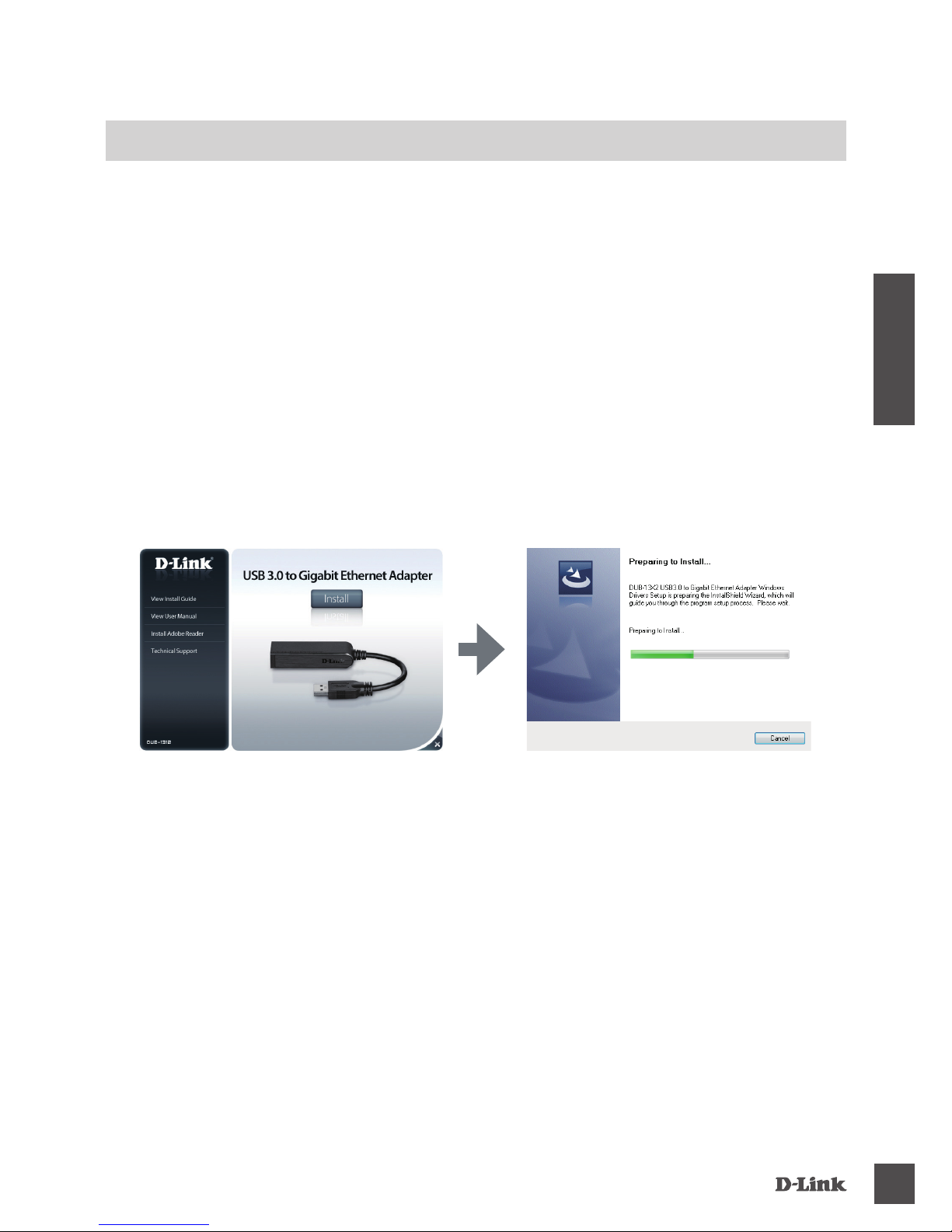

Insérez le CD d'installation dans le lecteur de CD-ROM. L'interface utilisateur du DUB-1312 apparaît.
Cliquez sur  (Installer) pour lancer l'installation des pilotes du DUB-1312. L'assistant
InstallShield apparaît et réalise l'installation.
 Si l'interface utilisateur ne s'ouvre pas, recherchez le dossier  sur le CD du PC
et ouvrez le dossier  (Installer) manuellement.

Une fois l'installation du pilote terminée, passez à l'étape "INSTALLATION DU MATÉRIEL" à la page 12.
Windows 8, 7, Vista et XP
INSTALLATION DES PILOTES
Ce pilote ne possède pas de signature électronique pour
Windows Vista ou Windows XP. Si vous recevez un avis concernant l'état WHQL du pilote, vous
devez sélectionner  (Continuer quand même) pour installer le pilote. Sur les
systèmes d'exploitation de 64 bits, vous devez désactiver la fonction de contrôle WHQL pour
installer le pilote.

DUB-1312
12



Branchez le câble USB du DUB-1312 dans un port USB disponible de votre ordinateur. Si possible,
utilisez un port USB 3.0 pour atteindre des vitesses de transfert maximales.

Connectez une extrémité du câble Ethernet au port Ethernet du DUB-1312.

Connectez l'autre extrémité du câble Ethernet à votre commutateur, concentrateur ou routeur de
réseau.

Windows détecte le nouveau matériel et vous invite à installer les pilotes.

L'installation des pilotes démarre automatiquement.

La boîte de dialogue Assistant Nouveau matériel détecté s'ouvre. Sélectionnez 
 (Oui, cette fois seulement), puis cliquez sur  (Suivant) pour continuer.
Sur l'écran suivant, choisissez l'option permettant d'installer le logiciel automatiquement, puis
cliquez sur  pour continuer. L'installation des pilotes démarre alors automatiquement.
Une fois l'installation du DUB-1312 terminée, le voyant de connexion doit rester allumé en vert pour
indiquer une bonne connexion physique entre le DUB-1312 et le réseau ; il clignote lors de l'envoi ou
la réception de données. Le voyant de vitesse de connexion reste allumé pour indiquer qu'il s'agit
d'une connexion Gigabit ou s'éteint si la connexion est de type 10/100 Mbits/s. Si les deux voyants
sont éteints, il y a peut-être un problème de connexion physique. Vériez les câbles reliant le DUB-1312,
l'ordinateur et le réseau. Vériez que le commutateur, le concentrateur ou le routeur de réseau est allumé.
INSTALLATION DU MATÉRIEL
INSTALLATION TERMINÉE
2
1

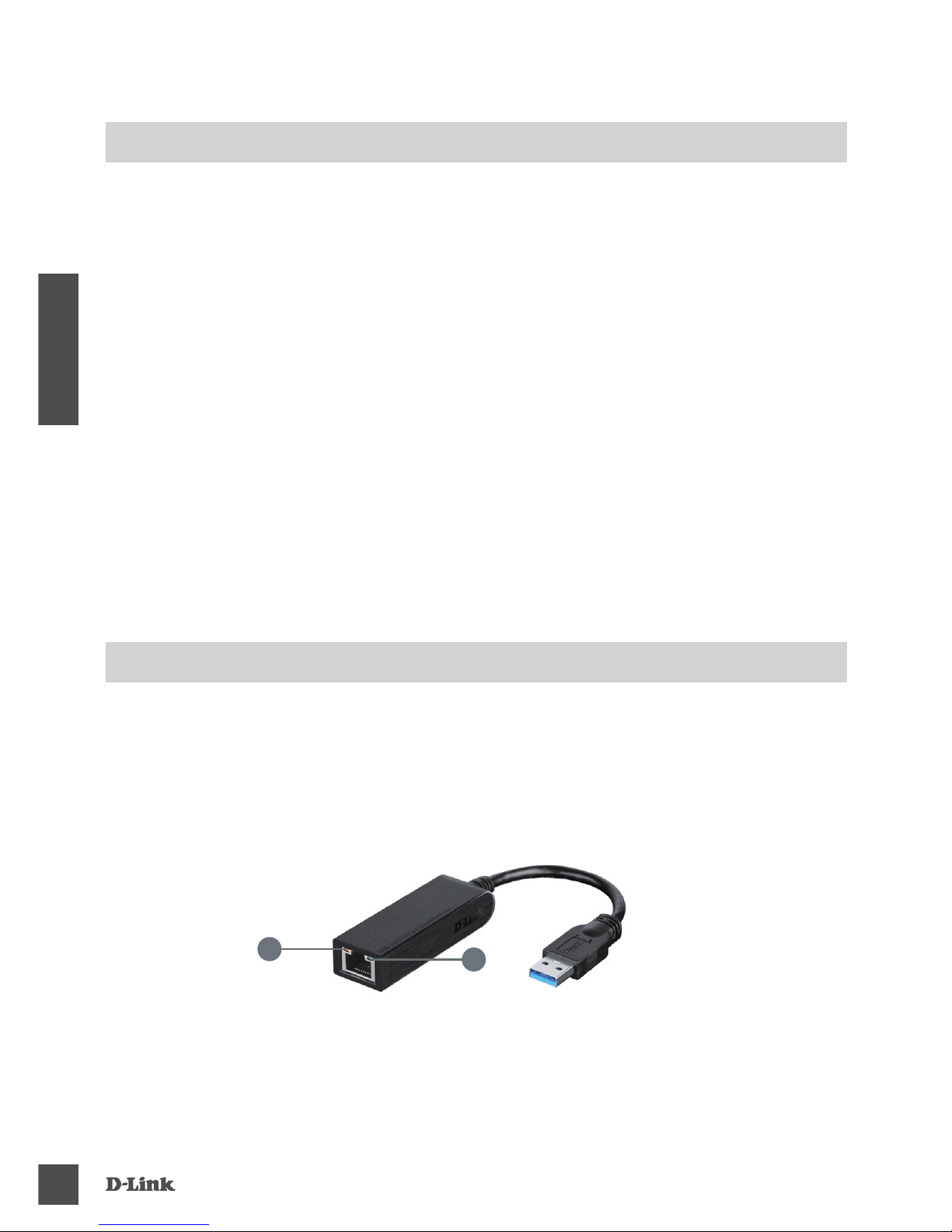

DUB-1312 13

Numéro Indication État Description
1 Vitesse de connexion Reste allumé Présence d'une connexion de 1 Gbit/s
Éteint Présence d'une connexion de 10/100 Mbits/s
2 Liaison/Activité Reste allumé Présence d'une connexion active
Clignotant Des données sont en cours de transmission/réception
ASSISTANCE TECHNIQUE
Assistance technique D-Link sur internet: www.dlink.com
Assistance technique D-Link par téléphone : 01 76 54 84 17
Du lundi au vendredi de 9h à 19h (hors jours fériés)

DUB-1312
14



• Ordenador con Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3); Mac OS® 10.6 a 10.8; o
Linux kernel 2.6.14 o superior
• Puerto USB disponible
• 32 MB de espacio disponible en disco como mínimo



INCLUYE CONTROLADORES DE SOFTWARE Y MANUAL
TÉCNICO

DUB-1312
CONTENIDO
Si falta cualquiera de estos componentes del paquete, póngase
en contacto con el proveedor.
REQUISITOS MÍNIMOS

DUB-1312 15


Este proceso de instalación de controladores es para Windows 8, 7, Vista y XP. Si necesita
información sobre cómo instalar el DUB-1312 en un sistema Mac o Linux, consulte el manual del
usuario del DUB-1312 en el CD de instalación incluido.


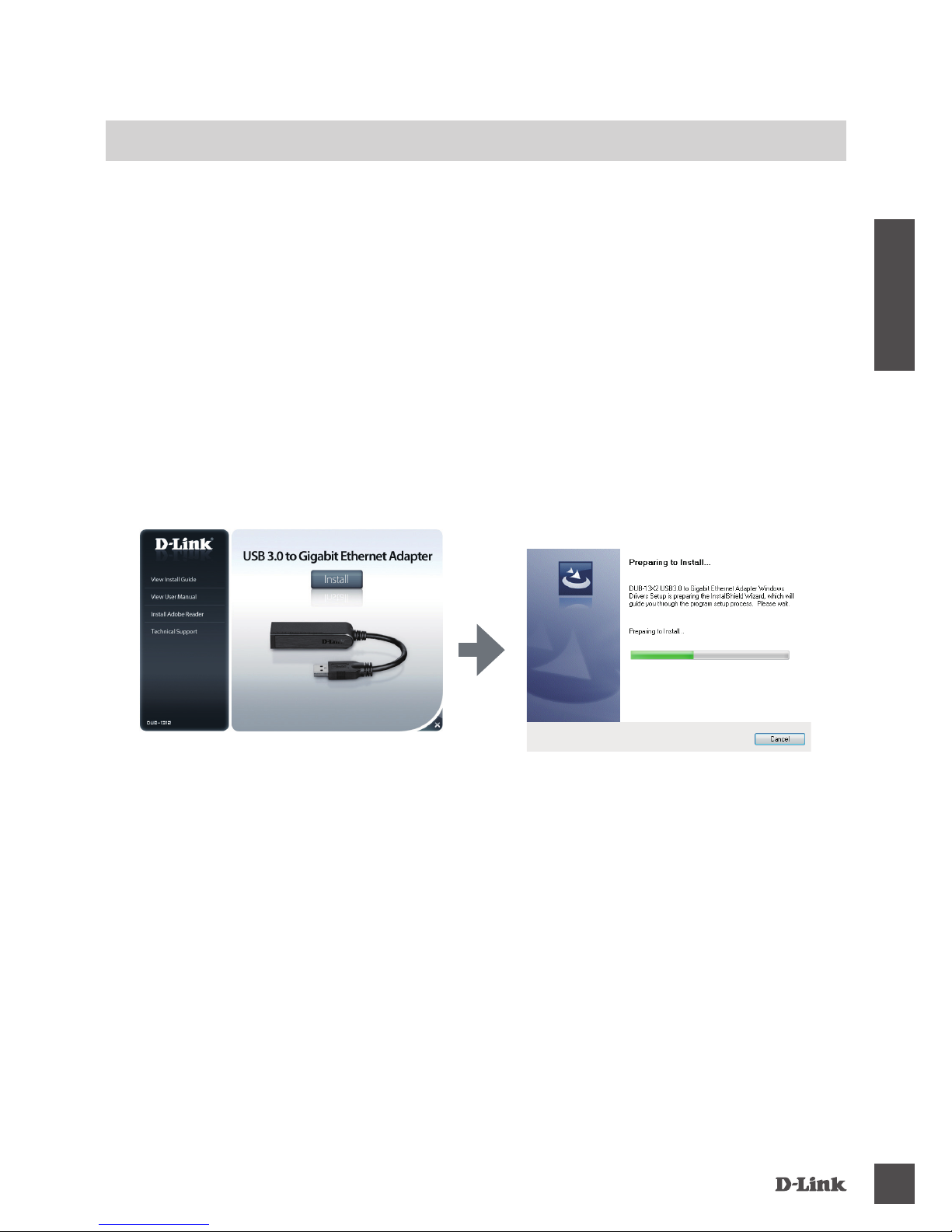

Introduzca el CD de instalación en la unidad de CD. Aparecerá la pantalla de menú de la interfaz
de usuario del DUB-1312. Haga clic en  para comenzar la instalación del controlador del
DUB-1312. Aparecerá el Asistente de InstallShield y nalizará la instalación.
 si no se inicia la interfaz de usuario, explore la carpeta de  en la
unidad de CD del PC y abra manualmente .

Una vez nalizada la instalación del controlador, vaya a "INSTALACIÓN DE HARDWARE" en la
página 16.
Windows 8, 7, Vista y XP
INSTALACIÓN DEL CONTROLADOR
Este controlador no se ha rmado digitalmente para Windows Vista
o Windows XP. Si recibe una noticación respecto al estado WHQL del controlador, debe elegir
 para instalar el controlador. Para los sistemas operativos de 64 bits,
necesitará desactivar la función de comprobación de WHQL para instalar el controlador.

DUB-1312
16



Enchufe el cable USB del DUB-1312 en un puerto USB disponible del ordenador. Si está disponible,
debe utilizar un puerto USB 3.0 para conseguir las velocidades de transferencia más rápidas
posibles.

Conecte un cable Ethernet al puerto Ethernet en el DUB-1312.

Conecte el otro extremo del cable Ethernet al conmutador, concentrador o router de red.

Windows detectará el nuevo hardware y le pedirá los controladores.

La instalación del software del controlador se iniciará automáticamente.

Se abrirá el cuadro del Asistente para hardware nuevo. Seleccione  y haga clic
en  para continuar.
En la pantalla siguiente, elija la opción para instalar automáticamente el software y haga clic
en  para continuar. La instalación del software del controlador se iniciará después
automáticamente.
Una vez completada la instalación del DUB-1312, el LED de CONEXIÓN debe estar en verde
continuo, lo que indica una buena conexión física entre el DUB-1312 y la red, y parpadeará cuando
se envían o reciben los datos. El LED de Velocidad de conexión se encenderá como una luz ja
para indicar una conexión Gigabit o permanecerá apagado para indicar una conexión a 10/100 Mbps.
Si están apagados ambos LED, puede que exista un problema con la conexión física. Compruebe
los cables entre el DUB-1312, el ordenador y la red. Compruebe que el conmutador, el concentrador o el
router de red está encendido.
INSTALACIÓN DE HARDWARE
INSTALACIÓN COMPLETADA
2
1

DUB-1312 17

Número Indicación Estado Descripción
1Velocidad de
conexión
Continuo Existe una conexión a 1 Gbps
Desactivado Existe una conexión a 10/100 Mbps
2 Enlace/ACT. Continuo Existe una conexión activa
Parpadeo Se están transmitiendo/recibiendo datos.
ASISTENCIA TÉCNICA
http://dlink.com
Asistencia Técnica Telefónica de D-Link: [phone] 0,067 €/min
De Lunes a Viernes de 9:00 a 19:00

DUB-1312
18


• Computer con Microsoft Windows® 8, 7, Vista®, XP® (Service Pack 3); Mac OS® da 10.6 a 10.8; o
Linux kernel 2.6.14 o superiore
• Porta USB disponibile
• Almeno 32 MB di spazio disco disponibile



INCLUDE DRIVER SOFTWARE E MANUALE TECNICO

DUB-1312
SOMMARIO
Se uno qualsiasi di questi articoli non è incluso nella confezione,
rivolgersi al rivenditore.
REQUISITI MINIMI

DUB-1312 19


Il processo di installazione dei driver descritto in questo manuale si riferisce a Windows 8, 7, Vista
e XP. Per informazioni su come installare il dispositivo DUB-1312 su un sistema Mac o Linux,
consultare il manuale dell'utente del dispositivo DUB-1312 o il CD di installazione incluso.

Inserire il CD di installazione nell'unità CD. Viene visualizzata la schermata del menu dell'interfaccia
utente del dispositivo DUB-1312.
Fare clic su  per iniziare l'installazione del driver del dispositivo DUB-1312. Sarà visualizzata
l'Installazione guidata InstallShield e completata l'installazione.
 se l'interfaccia utente non viene aperta, individuare la cartella  nell'unità CD del PC e
aprire  manualmente.

Una volta completata l'installazione del driver, continuare con "INSTALLAZIONE DELL'HARDWARE"
a pagina 20.
Windows 8, 7, Vista e XP
INSTALLAZIONE DEI DRIVER
Il driver non ha la rma digitale per Windows Vista o Windows XP.
Se si riceve un avviso riguardo allo stato WHQL del driver, è necessario scegliere  per
installare il driver. Per i sistemi operativi a 64 bit, è necessario disabilitare la funzione di verica
WHQL per installare il driver.

DUB-1312
20



Collegare il cavo USB del dispositivo DUB-1312 a una porta USB disponibile del computer. Se
disponibile, utilizzare una porta USB 3.0 per ottenere le massime velocità di trasferimento possibili.

Collegare un cavo Ethernet alla porta Ethernet del dispositivo DUB-1312.

Collegare l'altra estremità del cavo Ethernet allo switch, all'hub o al router di rete.

Windows rileverà il nuovo hardware e richiederà i driver.

L'installazione del software dei driver sarà avviata automaticamente.

Sarà visualizzata la nestra Installazione guidata nuovo hardware. Selezionare 
 e fare clic su  per continuare.
Nella schermata successiva scegliere l'opzione per installare automaticamente il software e fare
clic su  per continuare. L'installazione del software dei driver sarà avviata automaticamente.
Quando l'installazione del dispositivo DUB-1312 è completata, il LED LINK deve essere acceso sso
in verde, per indicare una buona connessione sica fra il dispositivo DUB-1312 e la rete; durante la
trasmissione o la ricezione dei dati il LED lampeggia. Il LED indicante la velocità di connessione si
accende sso per indicare una connessione Gigabit o rimane spento per indicare una connessione a
10/100 Mbps. Se entrambi i LED sono spenti, è possibile che si sia vericato un problema relativo al
collegamento sico. Controllare i cavi di collegamento tra il dispositivo DUB-1312, il computer e la rete.
Vericare che lo switch, l'hub o il router di rete sia acceso.
INSTALLAZIONE DELL'HARDWARE
INSTALLAZIONE COMPLETATA
2
1
