D-Link DUB-2335 User manual

D-Link
DUB-2335
USB-C Mini Docking Station with 3xUSB 3.0, USB-C/PD 3.0, HDMI
and igabit Ethernet
Док-станция с разъемом USB Type-C, 3 портами USB 3.0,
1 портом USB Type-C/PD 3.0, 1 портом HDMI и 1 портом igabit Ethernet
Док-станція з роз'ємом USB Type-C, 3 портами USB 3.0,
1 портом USB Type-C/PD 3.0, 1 портом HDMI і 1 портом igabit Ethernet
Quick Installation Guide
Краткое руководство по установке
Короткий пос бник з встановлення

Information in this document is subject to change without notice.
© 2021 D-Link Corporation. All rights reserved.
Package Contents
DUB-2335 docking station
Quick Installation Guide
Warranty documents
Minimum Requirements
PC or laptop ith:
Windo s 7/8/8.1/10, macOS (OS X 10.8 and above)
USB Type-C port supporting DP Alt (DisplayPort Alternate Mode) for HDMI output
Hardware Overview
Interfaces

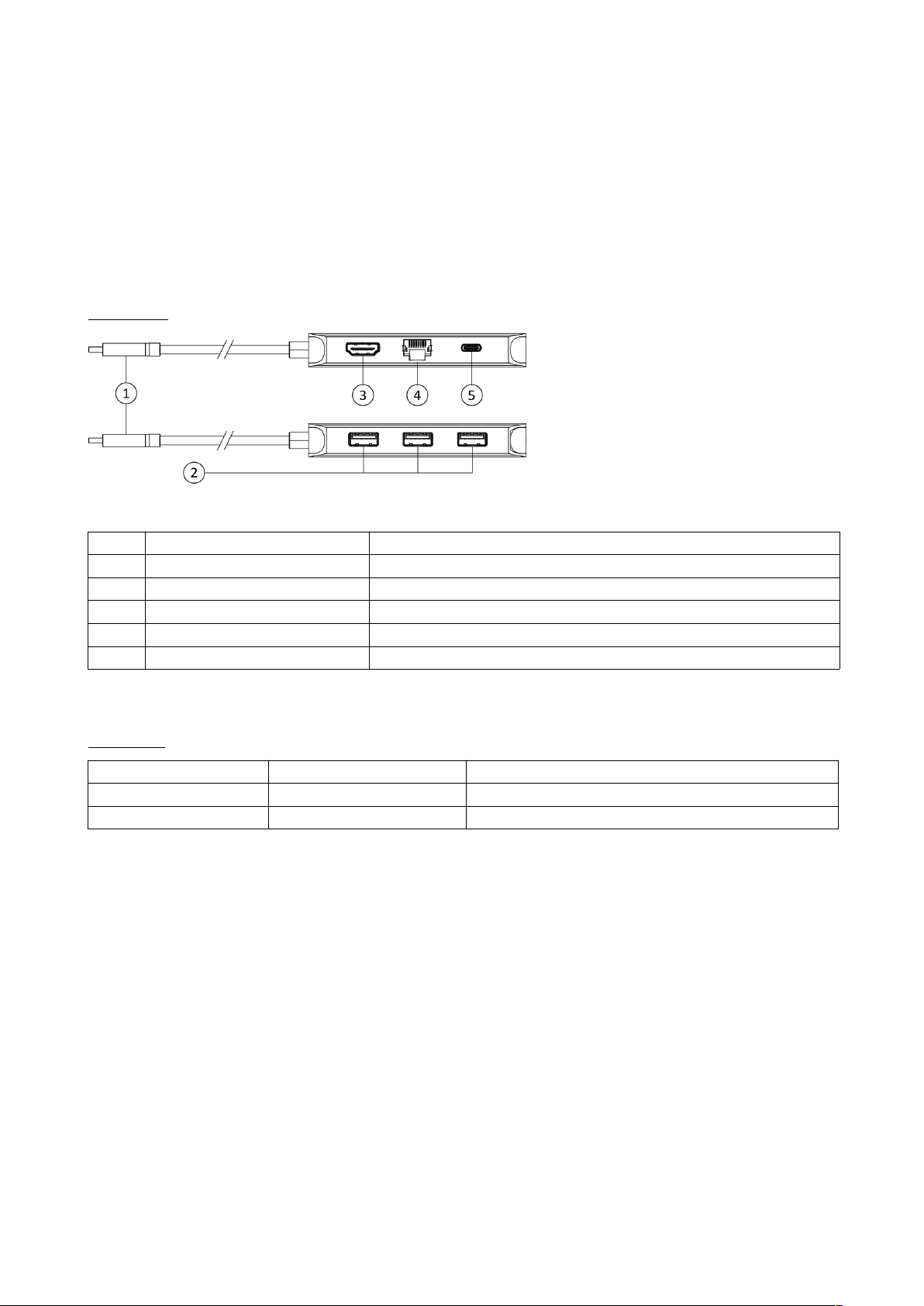

Figure 1
Number Interface Description
1 USB Type-C connector Connect to laptop or desktop computer
2 USB 3.0 ports Connect to USB 3.0 devices
3 HDMI port Connect to monitor*
4 Gigabit Ethernet port Connect to net ork device
5 USB Type-C/PD 3.0 port Connect to PD 3.0 charger
Table 1
* Please make sure that the USB Type-C port of your computer supports DP Alt (DisplayPort Alternate Mode .
LED Indicators
LED Status Description
Link (per Ethernet port) Solid hite Ethernet connection
Speed (per Ethernet port) Flashing orange Data transmission
Table 2
Product Setup
1. Plug the USB Type-C cable, located on the side panel of the DUB-2335, into available USB Type-C port on your
computer. Your computer ill automatically detect and install the drivers for the DUB-2335.
2. You may no connect additional devices to the appropriate ports of the DUB-2335.
Note: if your computer does not detect the DUB-2335, please check and ensure that the USB Type-C cable of the DUB-2335 is
connected securely, and that the USB Type-C port on your computer is functioning correctly.
Connecting PD 3.0 Charger
To charge your laptop* via connected DUB-2335, please connect PD 3.0 charger to the USB Type-C/PD 3.0 port of the
DUB-2335 and plug PD 3.0 charger into a po er outlet.
* Please make sure that the USB Type-C port of your laptop supports PD 3.0.
2

Информация в данном документе может быть изменена без предварительного уведомления.
© 2021 D-Link Corporation. Все права защищены.
Правила и условия безопасной эксплуатации
Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь,
что устройство и кабели не имеют механических повреждений. Устройство должно быть использовано
только по назначению, в соответствии с руководством по установке.
Не размещайте на устройстве посторонние предметы. Температура окружающей среды в
непосредственной близости от устройства и внутри его корпуса должна быть в пределах от 0 до
+45 °С.
Электропитание должно соответствовать параметрам электропитания, указанным в технических
характеристиках устройства.
Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите
питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте
жидкие/аэрозольные очистители или магнитные/статические устройства для очистки. Избегайте
попадания влаги в устройство.
Срок службы устройства – 2 года.
Гарантийный период исчисляется c момента приобретения устройства у официального дилера на
территории России и стран СНГ и составляет один год.
Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с даты производства
изделия, которая определяется по 6 (год) и 7 (месяц) цифрам серийного номера, указанного на
наклейке с техническими данными.
Год: С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021.
Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.
При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической
поддержки D-Link.
3

Комплект поставки
Док-станция DUB-2335
Краткое руководство по установке
Гарантийный талон
Минимальные требования
ПК или ноутбук с:
ОС Windo s 7/8/8.1/10, macOS (OS X 10.8 и выше)
портом USB Type-C с поддержкой DP Alt (DisplayPort Alternate Mode) для корректной работы HDMI
Обзор аппаратной части
Интерфейсы

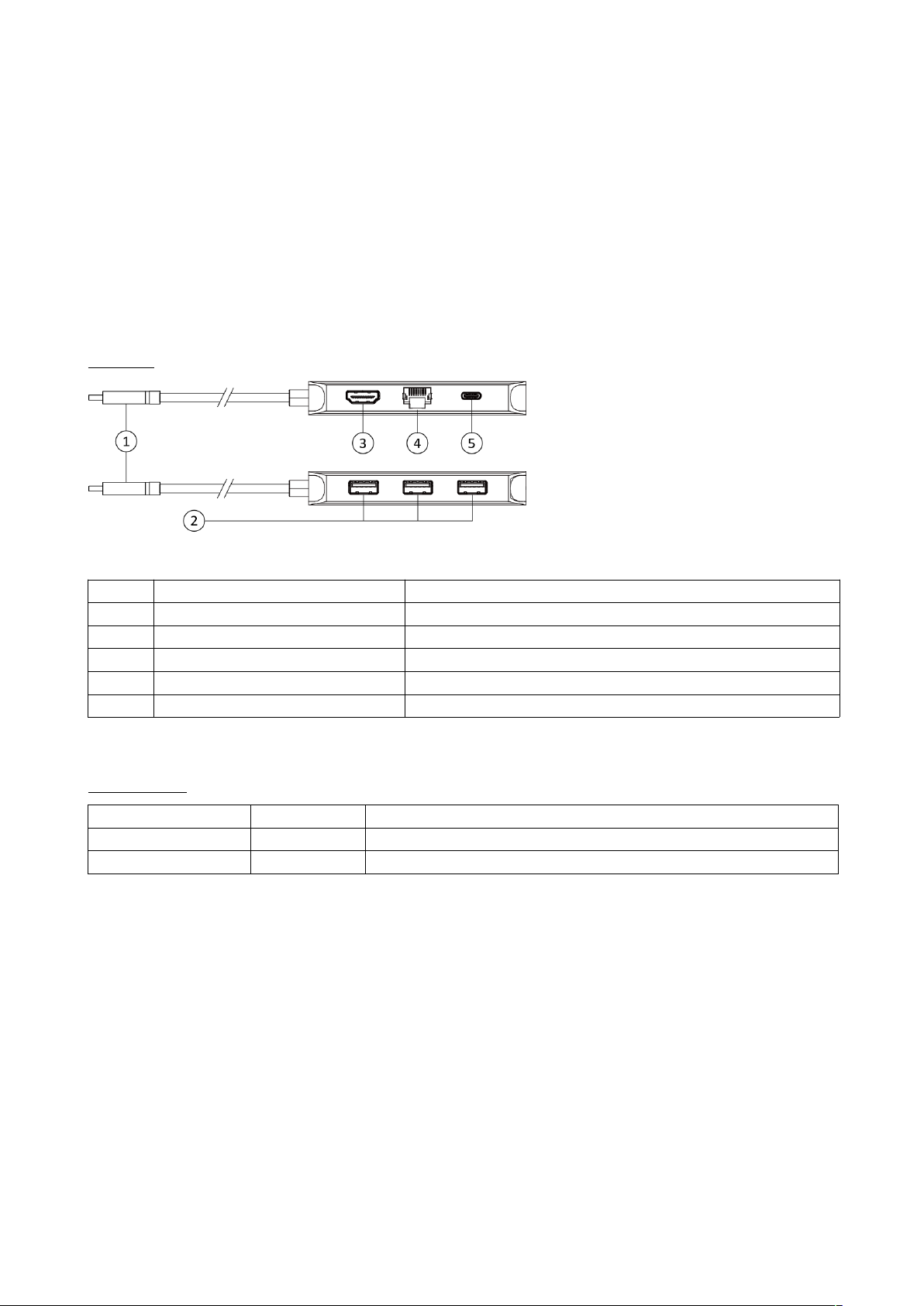

Рисунок 1
Номер Интерфейс Описание
1 Разъем USB Type-C Для подключения к портативному или настольному компьютеру
2 Порты USB 3.0 Для подключения устройств USB 3.0
3 Порт HDMI Для подключения монитора*
4 Порт Gigabit Ethernet Для подключения сетевого устройства
5 Порт USB Type-C/PD 3.0 Для подключения зарядного устройства, поддерживающего стандарт PD 3.0
Таблица 1
* Убедитесь,что порт USB Type-C компьютера поддерживает режим DP Alt (DisplayPort Alternate Mode .
Индикаторы
Индикатор Состояние Описание
Соединение (на порт Ethernet) Горит белым цветом К порту Ethernet подключено устройство
Скорость (на порт Ethernet) Мигает оранжевым цветом На порту Ethernet выполняется передача данных
Таблица 2
Установка
1. Подключите кабель USB Type-C, расположенный на боковой панели DUB-2335, к доступному порту USB Type-C
на компьютере. Компьютер автоматически обнаружит и установит драйверы для DUB-2335.
2. Теперь можно подключить дополнительные устройства к соответствующим портам на DUB-2335.
Примечание: если компьютер не определяет DUB-2335, проверьте и убедитесь в надежности подключения кабеля USB Type-C
док-станции DUB-2335, а также в том, что порт USB Type-C на компьютере работает корректно.
Подключение зарядного устройства PD 3.0
Для зарядки ноутбука* через подключенную к нему док-станцию DUB-2335 подключите зарядное устройство,
поддерживающее стандарт PD 3.0, к порту USB Type-C/PD 3.0 на DUB-2335 и к электрической розетке.
* Убедитесь, что порт USB Type-C ноутбука поддерживает стандарт PD 3.0.
4

Технические характеристики
Аппаратное обеспечение
Интерфейсы 1 разъем USB Type-C
3 порта USB 3.0 Type-A
1 порт USB Type-C/PD 3.0
1 порт HDMI
1 порт Ethernet с разъемом RJ-45 (10/100/1000 Мбит/с)
Индикаторы Индикатор соединения (на порт Ethernet)
Индикатор скорости (на порт Ethernet)
Общие параметры
Стандарты USB 3.0
USB 2.0
USB 1.1
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
Скорость передачи данных До 5 Гбит/с (USB 3.0)
До 1000 Мбит/с (Ethernet)
Разрешение 4K @ 30 Гц
Системные требования Доступный порт USB Type-C
ОС Windo s 7/8/8.1/10 и выше, macOS (OS X 10.8 и выше)
Физические параметры
Размеры (Д x Ш x В) 103 x 45,5 x 15 мм
Вес 0,08 кг
Условия эксплуатации
Питание От компьютера (от шины USB)
Поддерживаемое зарядное
напряжение/поддерживаемый
зарядный ток
20 В / 3 А (PD 3.0)
Температура Рабочая: от 0 до +45 °С
Хранения: от -10 до +70 °С
Влажность При эксплуатации: до 85% без конденсата
При хранении: до 85% без конденсата
5

Комплект постачання
Док-станція DUB-2335
Короткий посібник зі встановлення
Гарантійний талон
Мінімальні вимоги
ПК або ноутбук з:
ОС Windo s 7/8/8.1/10 і вище, macOS (OS X 10.8 і вище)
портом USB Type-C з підтримкою DP Alt (DisplayPort Alternate Mode) для коректної роботи HDMI
Огляд апаратної частини
Інтерфейси
Малюнок 1
Номер Інтерфейс Опис
1 Роз'єм USB Type-C Для підключення до портативного або настільного комп'ютера
2 Порти USB 3.0 Для підключення пристроїв USB 3.0
3 Порт HDMI Для підключення монітору*
4 Порт Gigabit Ethernet Для підключення мережевого пристрою
5 Порт USB Type-C/PD 3.0 Для підключення зарядного пристрою, з підтримкою стандарту PD 3.0
Таблиця 1
* Переконайтеся, що порт USB Type-C комп'ютера підтримує режим DP Alt (DisplayPort Alternate Mode .
Індикатори
Індикатор Стан Опис
З'єднання (на порт Ethernet) Світиться білим кольором До порту Ethernet підключено пристрій
Швидкiсть (на порт Ethernet) Блимає оранжевим кольором На порту Ethernet виконується передача даних
Таблиця 2
Встановлення
1. Підключіть кабель USB Type-C, розташований на бічній панелі DUB-2335, до доступного порту USB Type-C на
комп'ютері. Комп'ютер автоматично розпізнає і встановить драйвери для DUB-2335.
2. Тепер можна підключити додаткові пристрої до відповідних портів на DUB-2335.
Примітка: якщо комп'ютер не визначає DUB-2335, перевірте і переконайтеся в надійності підключення кабелю USB Type-C док-
станції DUB-2335, а також в тому, що порт USB Type-C на комп'ютері працює коректно.
Підключення зарядного пристрою PD 3.0
Для зарядки ноутбуку* через підключену до нього док-станцію DUB-2335 підключіть зарядний пристрій, котрий
підтримує стандарт PD 3.0, до порту USB Type-C/PD 3.0 на DUB-2335 і до електричної розетки.
* Переконайтеся, що порт USB Type-C ноутбуку підтримує стандарт PD 3.0.
6

Техническая поддержка
Обновления программного обеспечения и документация доступны на Интернет-сайте
D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение
гарантийного срока. Клиенты могут обратиться в группу технической поддержки
D-Link по телефону или через Интернет.
Техническая поддержка компании D-Link работает в круглосуточном режиме
ежедневно, кроме официальных праздничных дней. Звонок бесплатный по всей
России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http:// .dlink.ru
e-mail: [email protected]
