D-Link DNS-1560-04 User manual

This document will guide you through the basic installation
process for your new D-Link DNS-1560-04.
DNS-1560-04
Quick Installation Guide
4-Bay SMB Rack-mount Unied Network Storage Enclosure
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website

D-Link DNS-1560-04 Quick Installation Guide
2
ENGLISH
DNS-1560-04 Quick Installation Guide
This installation guide provides basic instructions for installing the DNS-1560-04 on your
network. For additional information about how to use the DNS-1560-04, please see the User’s
Manual which is available on the CD included in this package or from the D-Link support
website.
Installation Steps:
1. Verify the package contents against the list below
2. Hardware Overview
3. Hardware Installation
4. Conguration with Wizard
Package Contents
D-Link DNS-1560-04
HDD trays
Quick Installation Guide
Power Cords x 2
If any of the above items are missing, please contact your reseller.
2. Hardware Overview

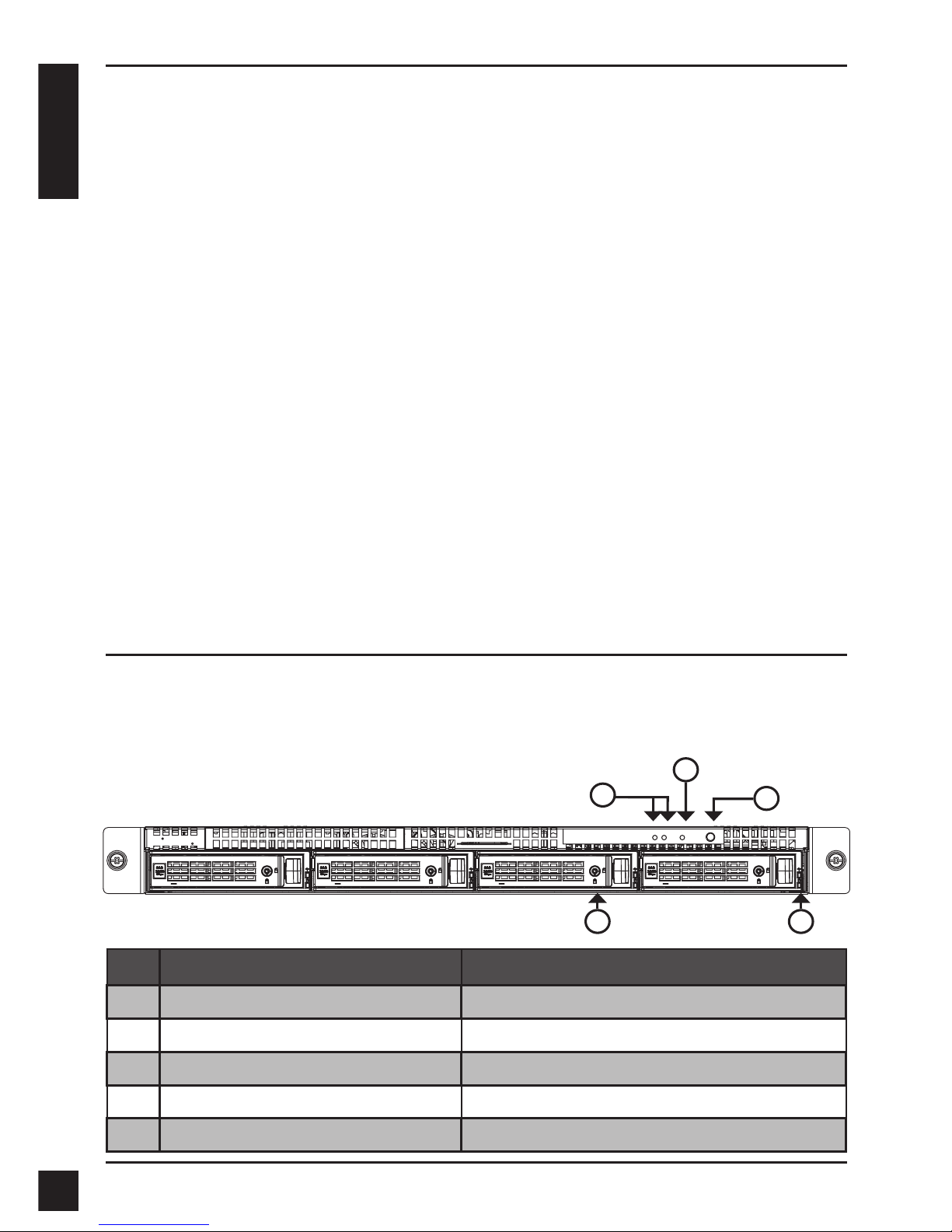

Front Panel
Item Function Description
1 Ethernet Status LED LED – Blinking amber: Accessing data.
2 Status LED Blinking amber: System error.
3 Power Button Blue: Power on.
4 Key hole Disk drive key hole.
5 Disk Status LED LED displaying disk status.
1
2
3
45
Rail kit (x1 set)
CD-ROM with Manual and Software
Keys, screws for drives and rail kit
(x1 packet)

D-Link DNS-1560-04 Quick Installation Guide 3
ENGLISH

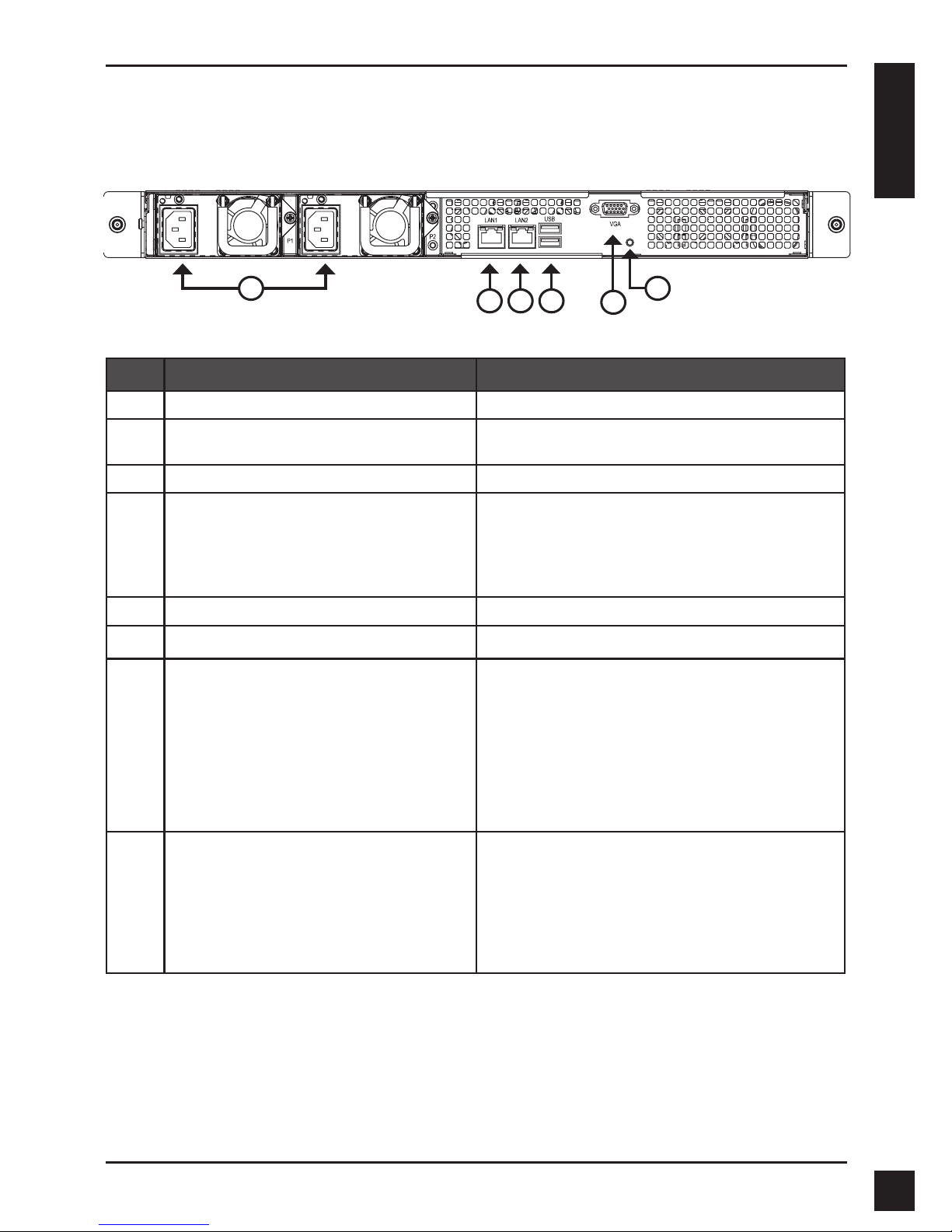

Rear Panel
Item Description
1 Power Connector. Redundant power supply.
2 LAN1 (GbE) and management port. Primary ethernet port for connectivity and
device management.
3 LAN2 (GbE) port. Secondary ethernet.
4 USB ports. USB keyboard: Connect a USB keyboard for
debugging
USB ash: Connect a USB ash drive for
downloading debug information
5 VGA ports. Connection for display output.
6 Hardware reboot button. Press this button to reboot the DNS-1560-04
GbE Activity LED. Blinking green:
The system is transmitting or receiving to/
from an Ethernet device through the 1G port.
O:
The system is not transmitting or receiving
to/from an Ethernet device through the 1G
port.
GbE Connection/Speed LED. Green: The GbE port is connected at 100
Mbps.
Yellow: The GbE port is connected at 1 Gbps.
O: The GbE port is connected at 10 Mbps or
there is no connection.
2 3
1456

D-Link DNS-1560-04 Quick Installation Guide
4
ENGLISH
3. Hardware Installation
Open the shipping carton for the DNS-1560-04 and carefully remove and unwrap its contents.
To install DNS-1560-04 on your local network, refer to the steps below:

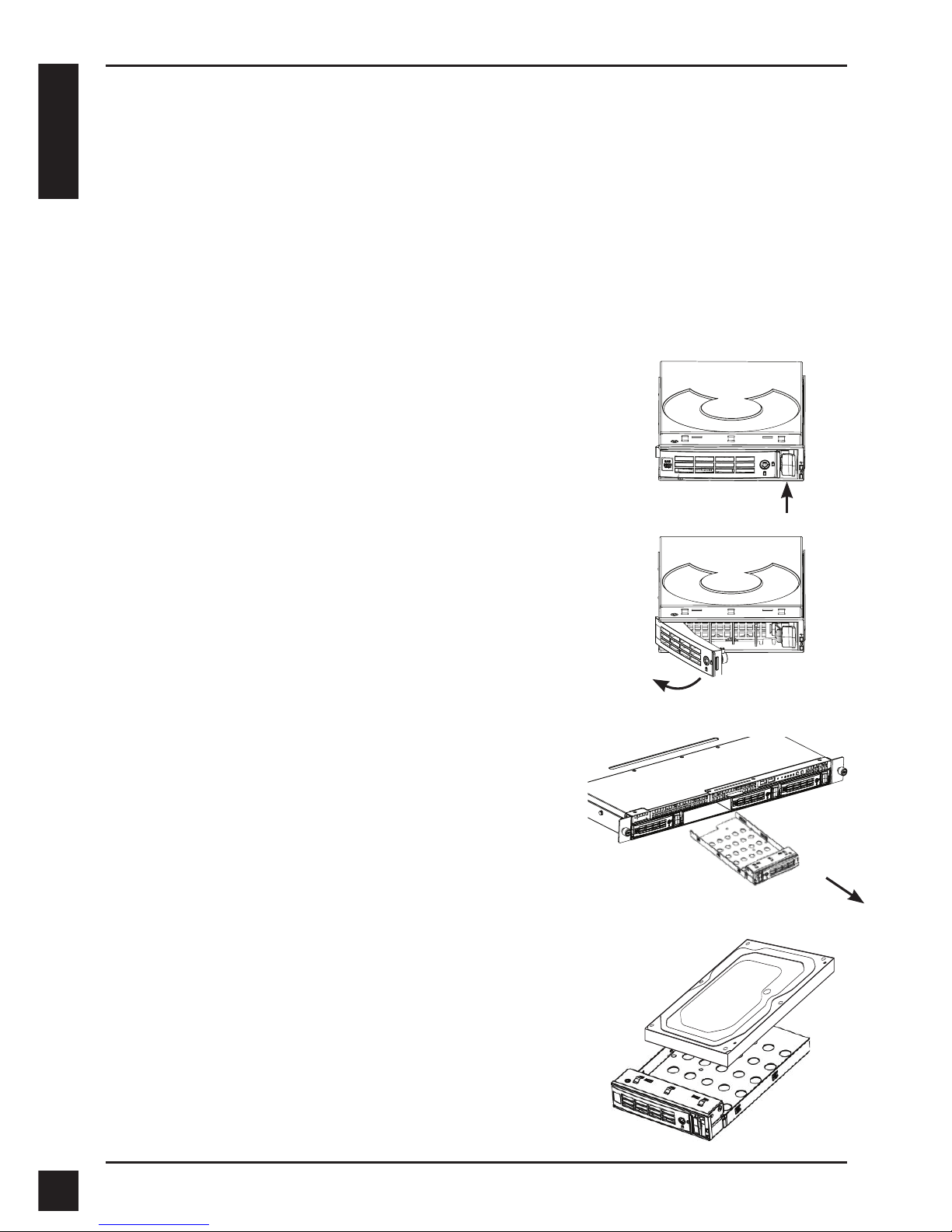

1. Remove the disk tray from the device by following the steps below:
3.1 Installing Disk Drives
- Push the latch on the right-hand side of
the disk tray.
- Pull open the disk tray door.
- Remove the disk tray from the enclosure.
2. Carefully lay the disk drive into the disk tray, so that
the screw holes on the sides of the tray align with
the screw holes in the disk drive.
Note: If you are installing 2.5 inch disk drives
then you will need to align the screw holes in
the bottom of the tray with the screw holes in
the bottom of the disk drive.

D-Link DNS-1560-04 Quick Installation Guide 5
ENGLISH

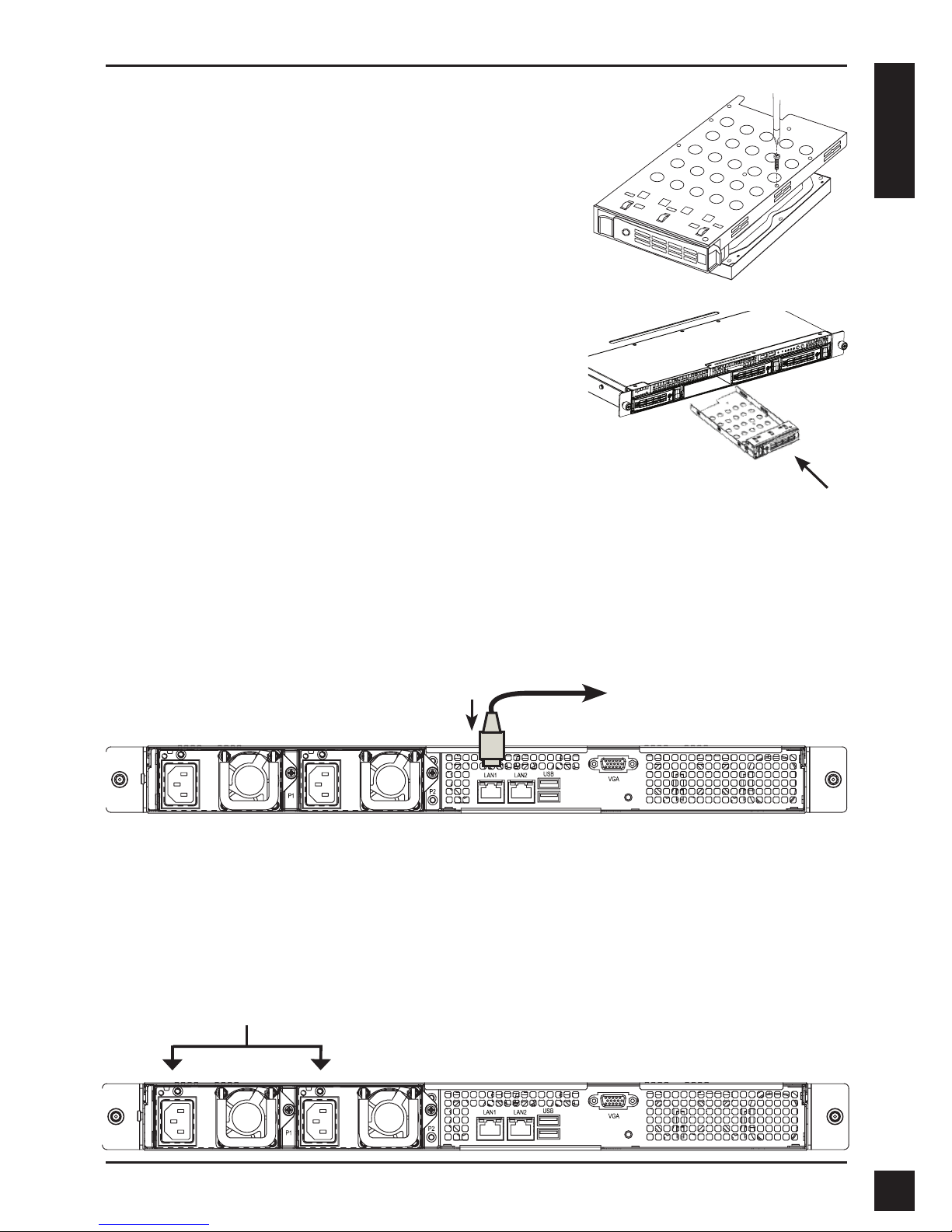

3. Insert the screws through the holes in the disk tray
and into the sides or bottom of the disk drive.
• Install only the counter-sunk screws supplied
with the DNS-1560-04.
• Install four screws per drive.
• Tighten each screw. Be careful not to
over-tighten.
4. Reinstall the disk tray into the DNS-1560-04
enclosure, carefully making sure the disk tray slides
in straight and the disk tray door is open.
5. Close the disk tray door.
Tip: Repeat steps 1 through 4 until all of your disk
drives are installed.
3.2 Connecting to your network
1. Attach one end of the network cable to the Lan 1 port.
(Please refer to the gure of the DNS-1560-04 Rear View below).
2. Attach the other end of the network cable to your Ethernet hub or switch.
3.3 Connecting the Power
To power on the DNS-1560-04:
1. Attach the two supplied power cords to power connectors on the back of the DNS-1560-04
enclosure and plug the other ends into a power source.
Power Connections
To Ethernet hub or switch

D-Link DNS-1560-04 Quick Installation Guide
6
ENGLISH

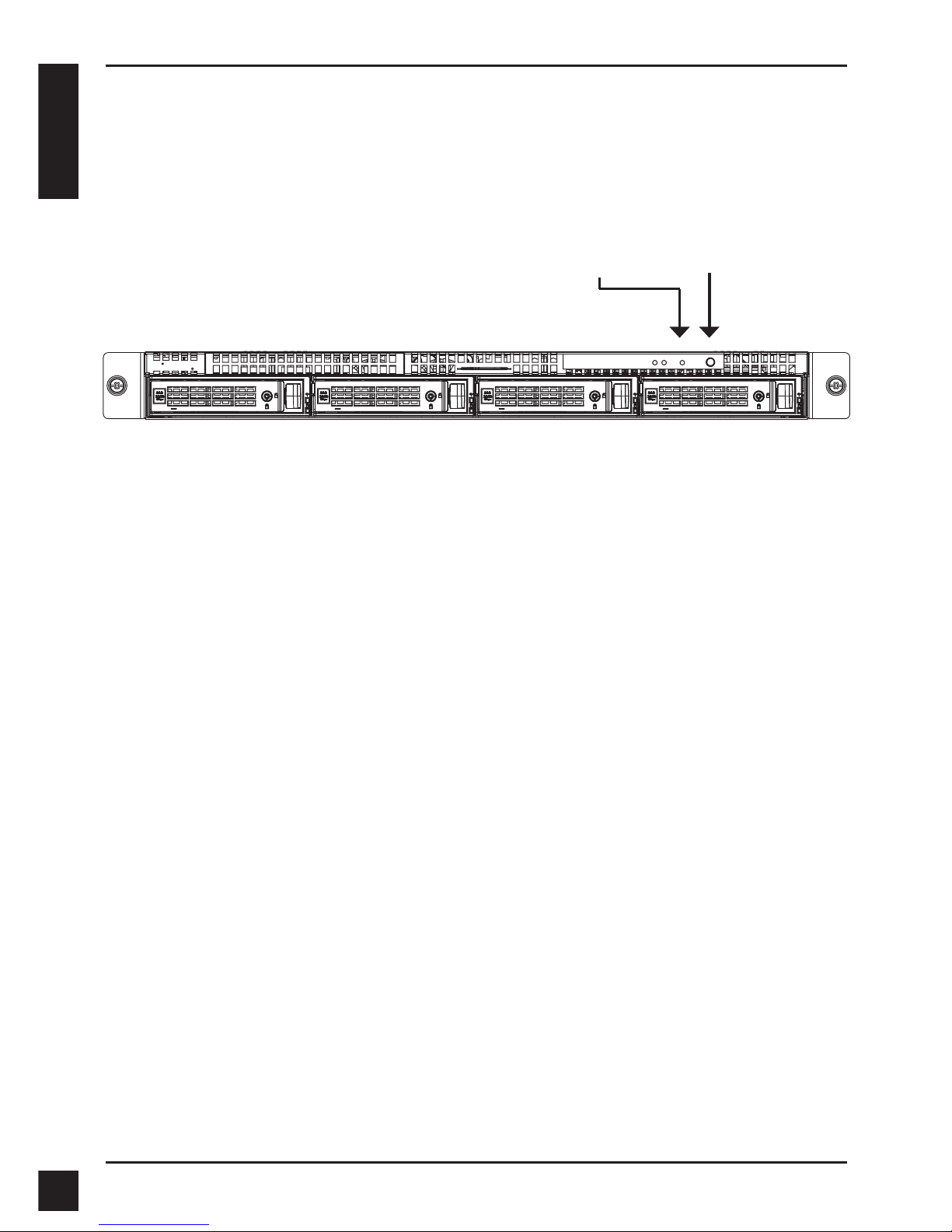

To shut down the DNS-1560-04, press and hold the power button until the System status LED
indicator turns red then goes dark.
To restart the DNS-1560-04, press the power button again.
2. On the front of the DNS-1560-04, press the power button. It takes about a minute to boot
up. When fully booted:
• The System Status LED turns blue.
• The buzzer beeps one time.
Power Button
Status LED

D-Link DNS-1560-04 Quick Installation Guide 7
ENGLISH

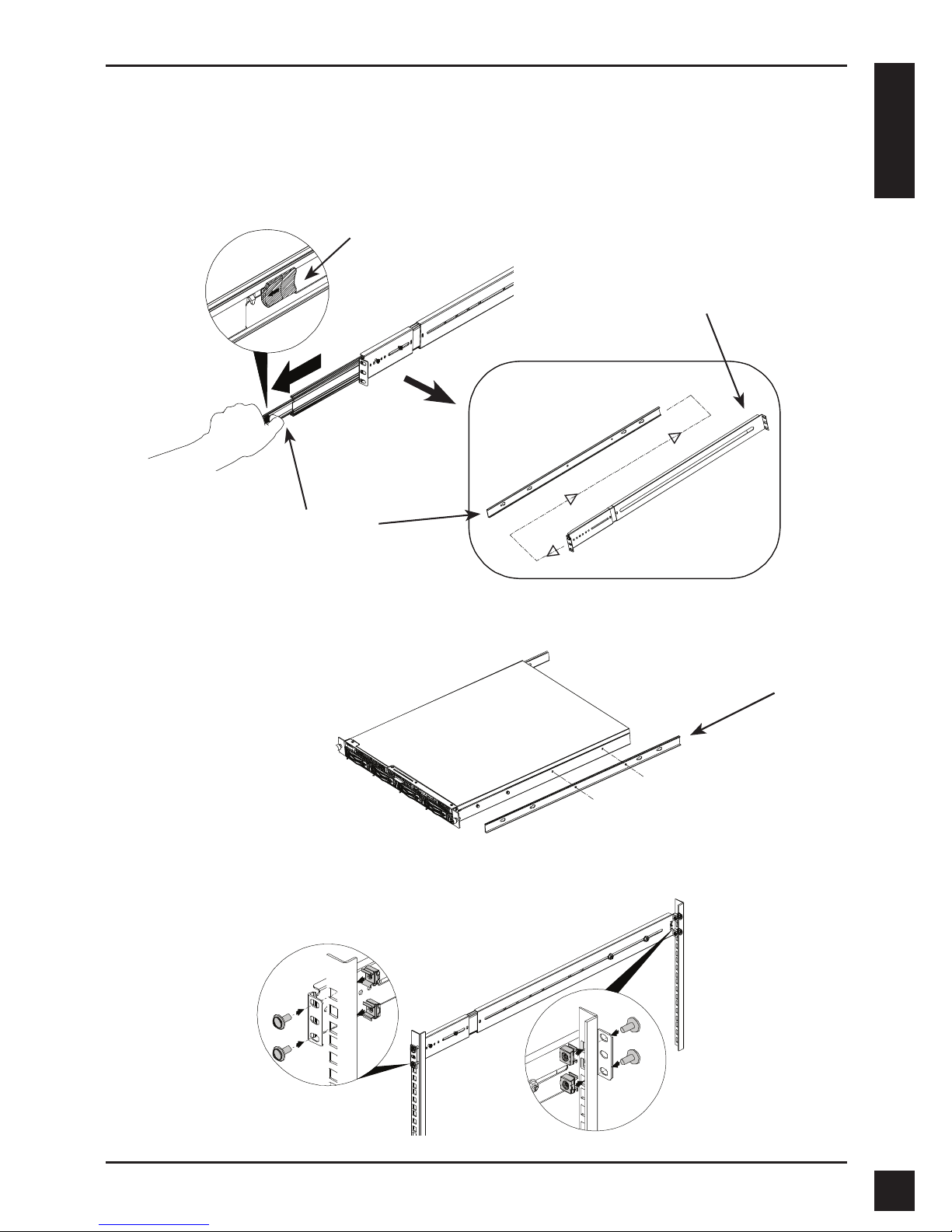

To install the DNS-1560-04 in a rack enclosure read the following instructions:
1. Push the release tab pictured below and remove the inner sleeve from the outer sleeve.
2. Attach the inner sleeve to the DNS-1560-04 with the screws provided.
3.4 Installing the DNS-1560-04 in a Rack Enclosure
3. Using the screws supplied, attach the outer sleeve to the racking system.
Inner Sleeve
Inner Sleeve
Outer sleeve
Release Tab

D-Link DNS-1560-04 Quick Installation Guide
8
ENGLISH

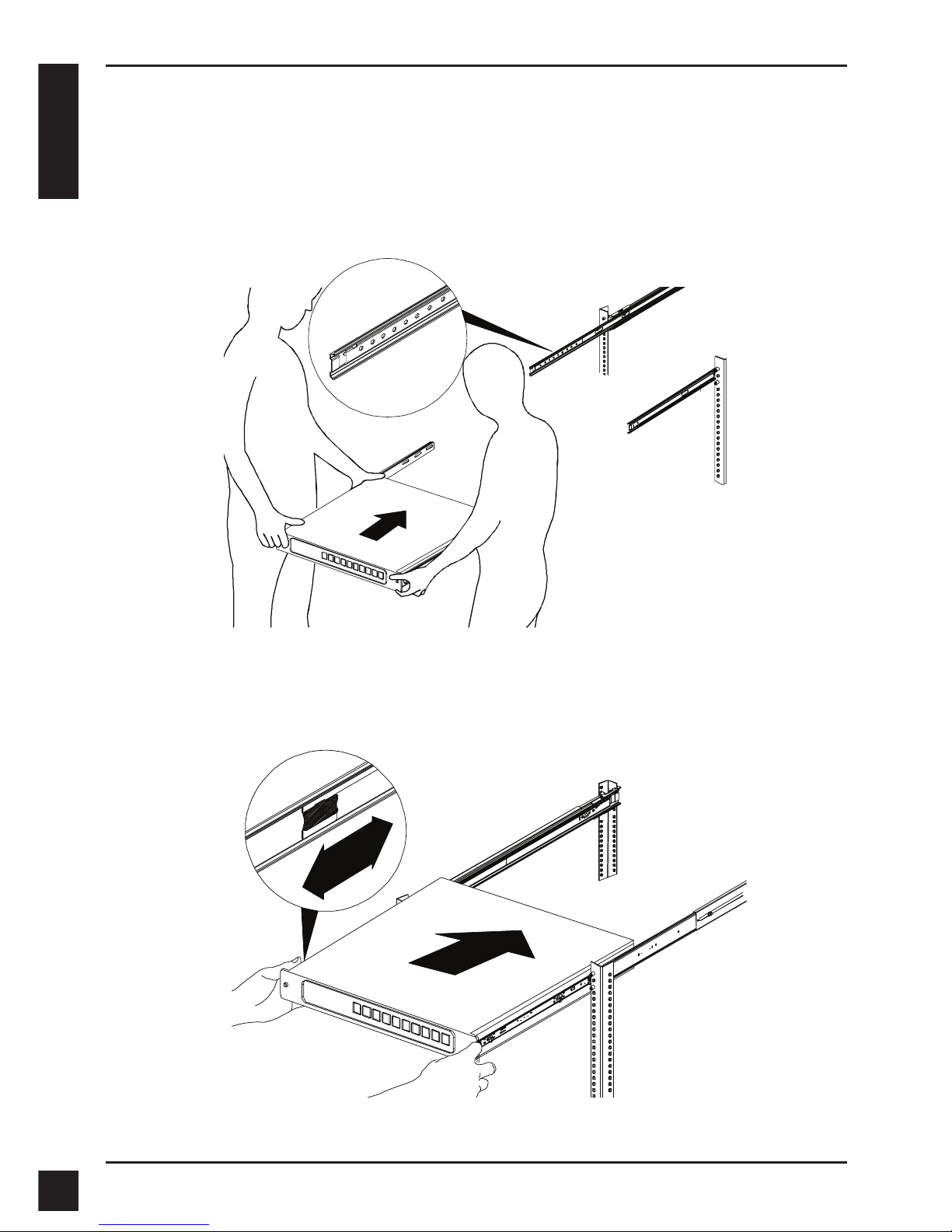

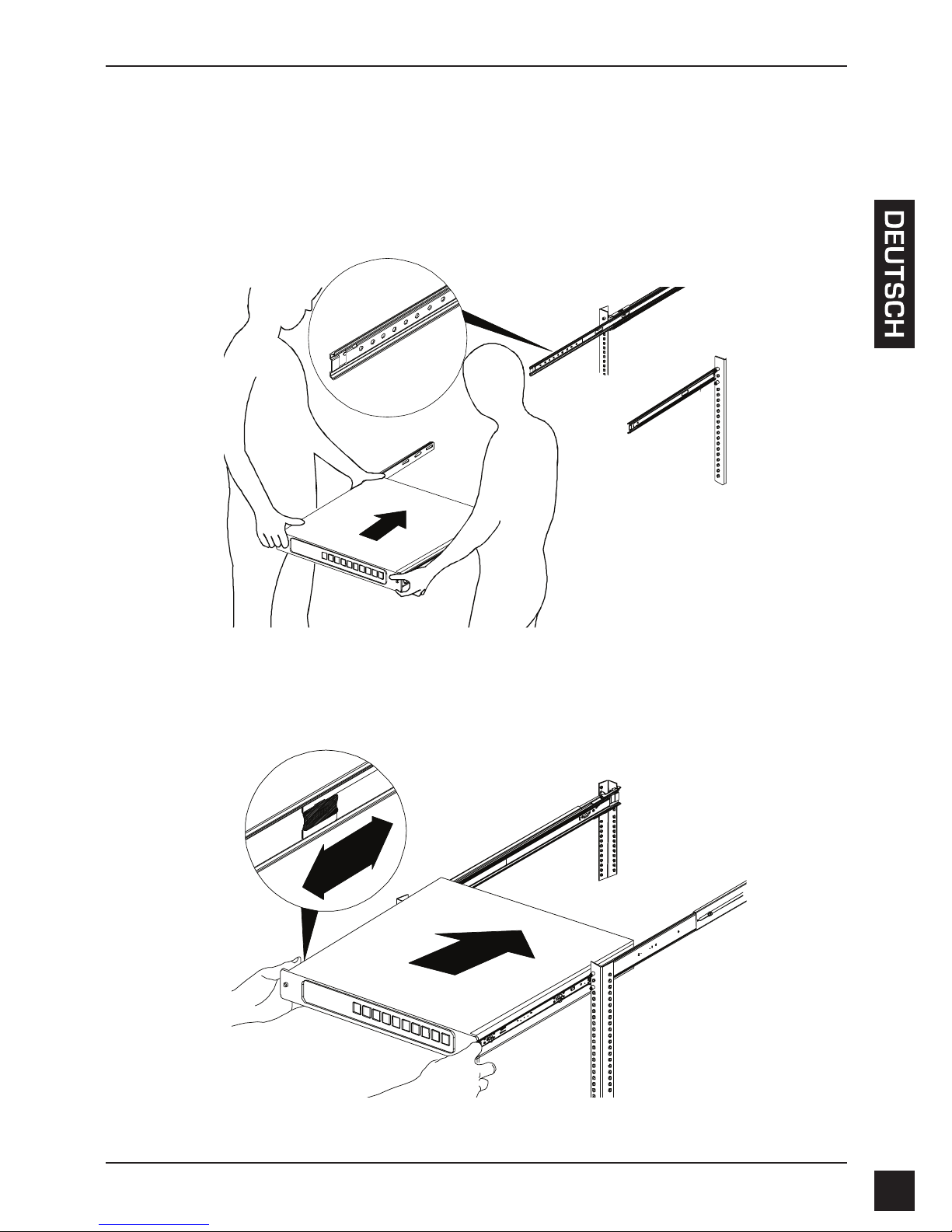

4. Horizontally insert the DNS-1560-04 with the attached inner sleeve, half way into the
racking system.
CAUTION: Ensure the ball bearing retainer is locked forward before proceeding.
5. Slide the release tab and push the system into the rack.
1
2

D-Link DNS-1560-04 Quick Installation Guide 9
ENGLISH

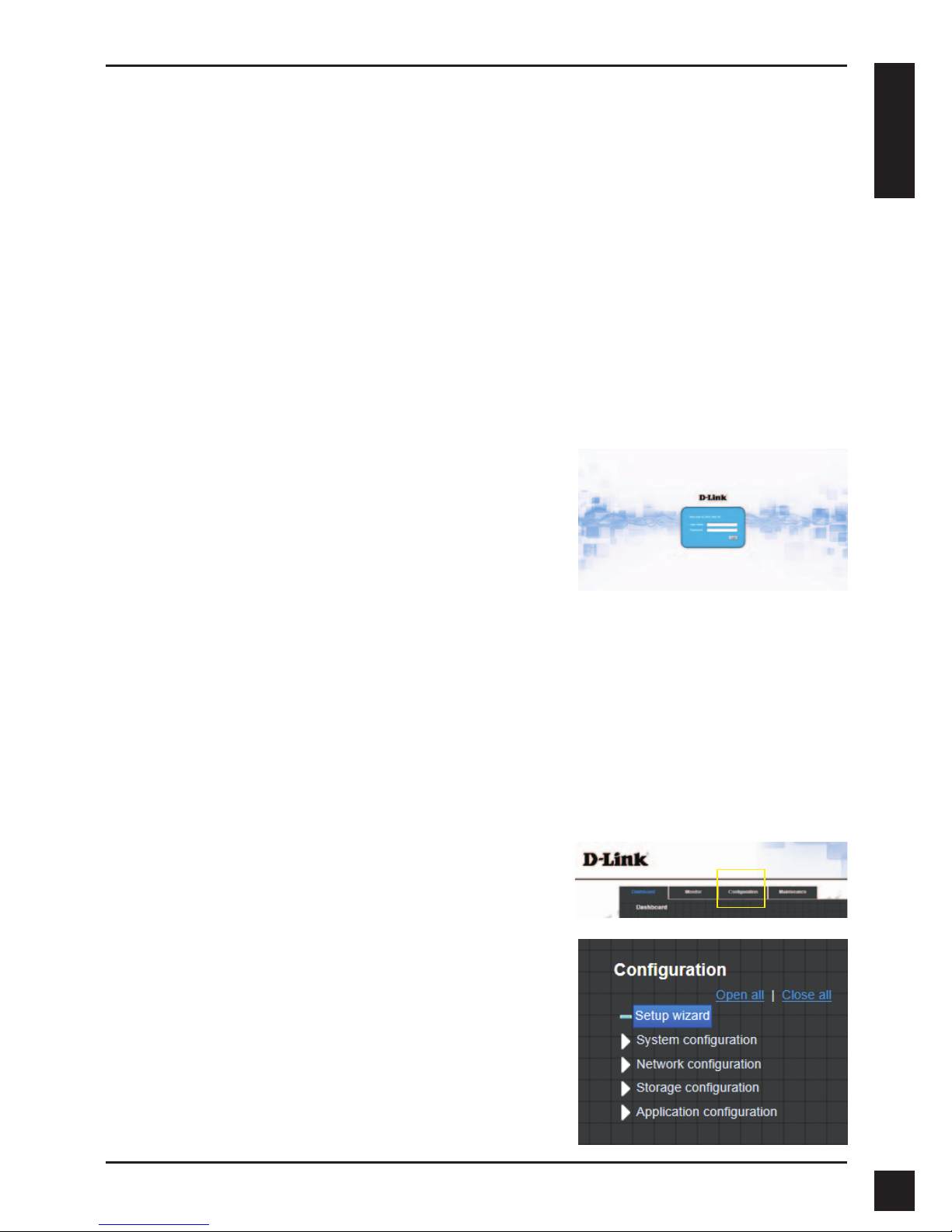

4. Conguration with Wizard
The system’s Setup Wizard lets you congure your disk array(s) quickly and easily. The Wizard
will guide you through the required settings step-by-step. You can choose to congure it
automatically by using One-Click Setup, or manually by using Advanced Setup.
Quick Setup by Setup Wizard on your Web Browser
Connecting to Web-based Conguration Manager
Follow the steps below to log into the Web-based conguration manager :
1. Start your browser (IE7 or above, FireFox 3 or above, Google Chrome).
2. Directly connect an Ethernet cable from
the LAN 1 port on the DNS-1560-04 to your
computer. Then congure the DNS-1560-04
by going to the default IP address:
http://192.168.0.32
Note: In order to connect to the
DNS-1560-04, it must have the same
IP network settings as your network.
The login screen will appear:
3. Type “admin” in the user name eld and type default password “1234”.
4. Choose preferred language by clicking the Language menu.
1. Click Conguration tab > Setup Wizard.
How to use the Setup Wizard?
This tool guides you through the process of setting
up basic array information, conguring network
settings, and the creation of a pool on the storage
system. Please make sure that the system has some
free hard drives installed on it.

D-Link DNS-1560-04 Quick Installation Guide
10
ENGLISH

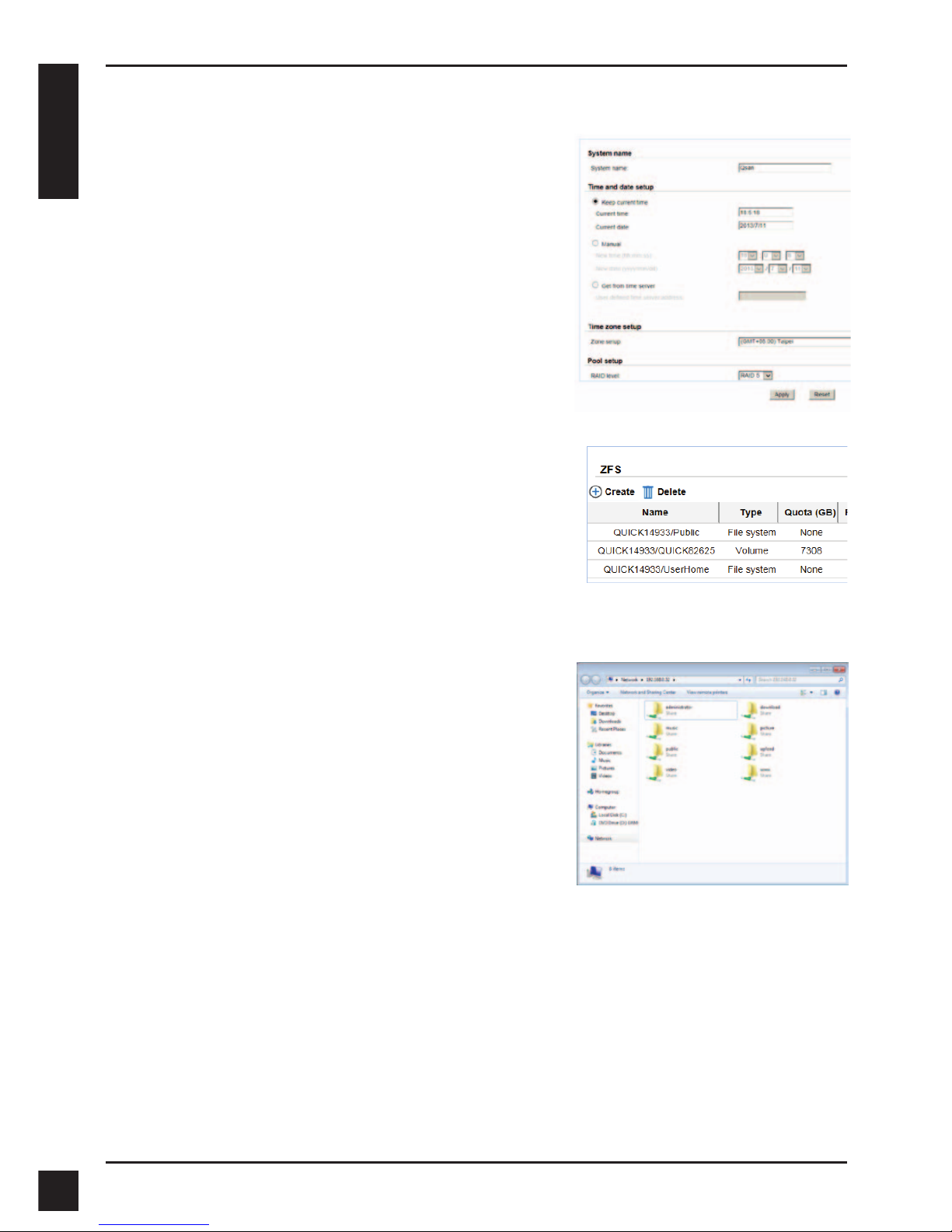

1. Open Explorer and type \\IP address (\\192.168.0.32
by default)
2. A login screen will appear, Type “admin” in the
user name eld and type the default password
“1234”.
3. Available share folders are shown on right
windows, double-click icons to start access les.
Connecting Share Folders from Windows
2. Enter a System name and set up the Time and date
if necessary. Choose the Time zone and RAID level
of pool, then click the Apply button to proceed.
3. The le systems and volumes are created and
named by the system automatically. The system is
also created for sharing usage. It is now available
to use.
Technical Support
United Kingdom (Mon-Fri) , Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri), Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times

11
D-Link DNS-1560-04 Quick Installation Guide
DNS-1560-04 Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation
des DNS-1560-04 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung des
DNS-1560-04 nden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket
beiliegt, oder über die D-Link Support-Website zur Verfügung steht.
Installationsschritte:
1. Prüfen Sie den Packungsinhalt, ob er mit den auf der Liste unten aufgeführten Artikeln
übereinstimmt.
2. Hardware-Überblick
3. Hardware-Installation
4. Konguration mithilfe des Assistenten
Packungsinhalt
D-Link DNS-1560-04
Festplatten-Einschübe
Installationsanleitung
Netzkabel x 2
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.
2. Hardware-Überblick

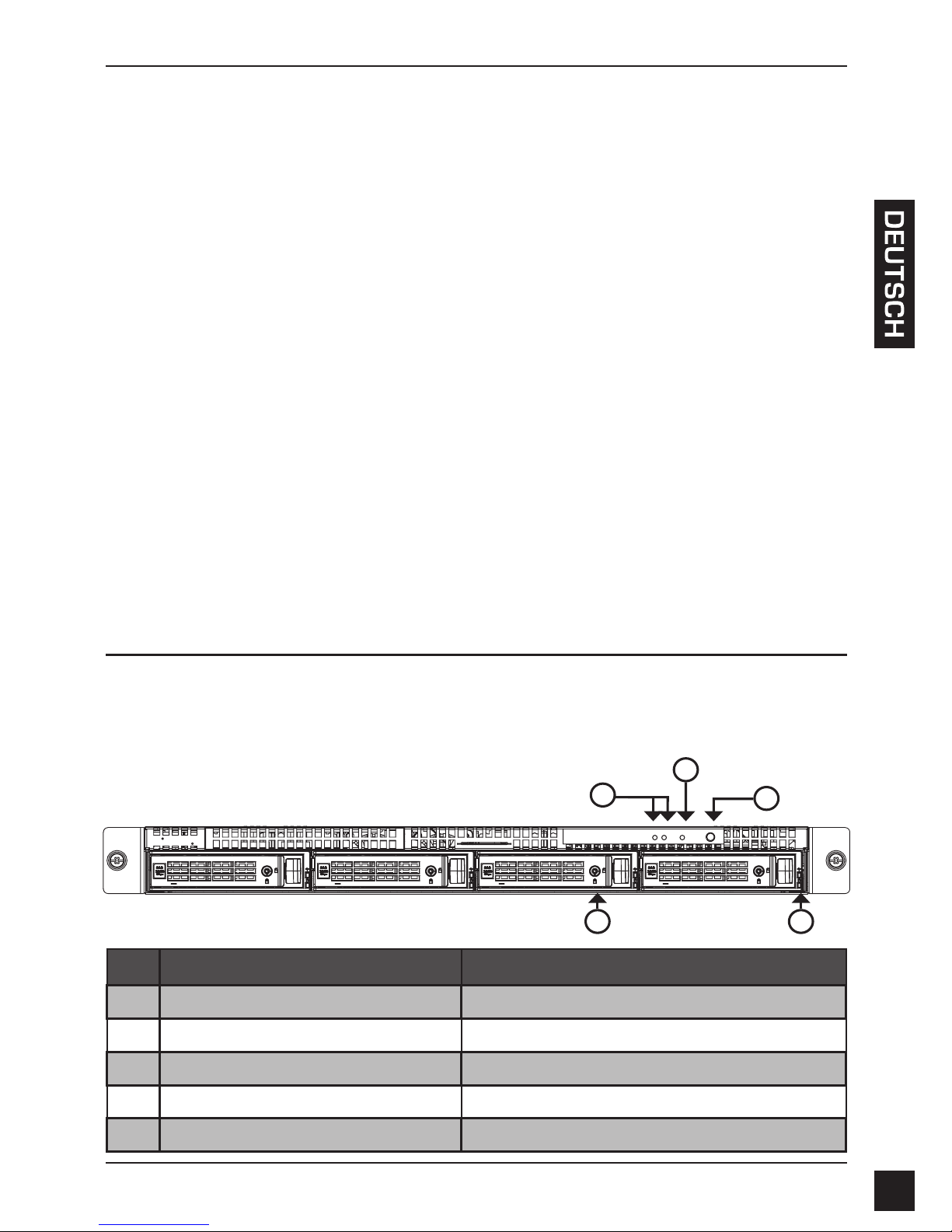

Vorderseite
Ref. Funktionsbeschreibung
1 Ethernet-Status-LED LED – Blinkt gelb: Datenzugri im Gange.
2 Status-LED Blinkt gelb: Systemfehler.
3 Ein-/Aus-Taste Blau: Strom eingeschaltet.
4 Freigabeloch Loch zur Freigabe des Laufwerks.
5 Festplattenstatus-LED LED zeigt Festplattenstatus an.
1
2
3
45
Führungsschiene (x1 Satz)
CD-ROM mit Handbuch und Software
Schlüssel, Schrauben für Laufwerke
und Führungsschiene (x1 Paket)

12 D-Link DNS-1560-04 Quick Installation Guide

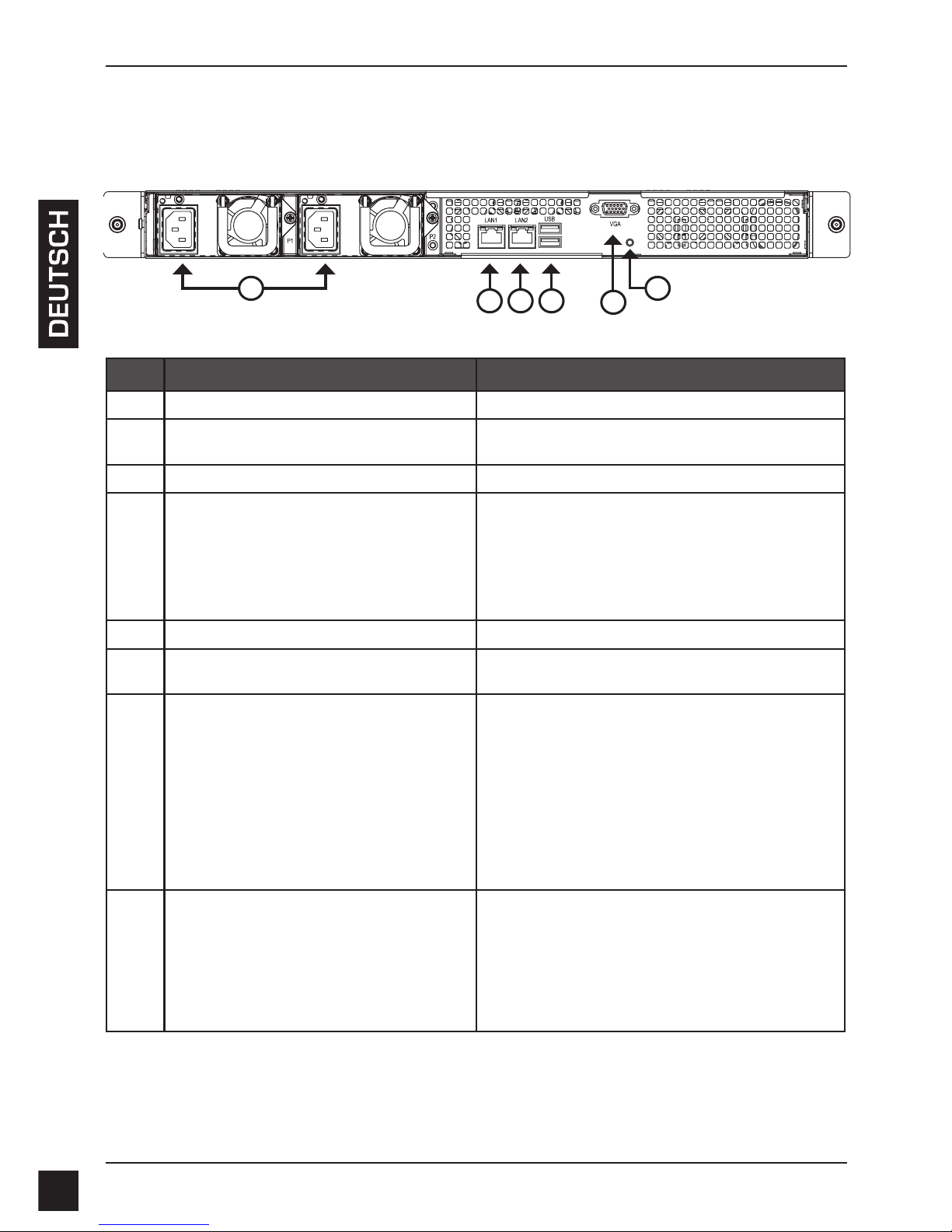

Rückseite
Ref. Beschreibung
1 Stromanschluss. Redundante Stromversorgung.
2 LAN1 (GbE) und Management-Port. Primärer Ethernet-Port für Anschlüsse und
Gerätemanagement.
3 LAN2 (GbE) Port. Sekundärer Ethernet-Port.
4 USB-Anschlüsse. USB-Tastatur Zum Anschluss einer
USB-Tastatur zu Debugging-Zwecken
USB-Speicheranschluss: Anschluss eines
USB-Flash-Laufwerks (USB-Speicherstick) zum
Herunterladen von Debug-Informationen
5 VGA-Ports. Anschluss für Datenausgabe auf ein Display.
6 Button für Hardware-Neustart. Drücken Sie darauf, um den DNS-1560-04 neu
zu starten
GbE Aktivitäts-LED. Blinkt grün:
Es werden Daten über den 1G Port auf ein
Ethernet-Gerät übertragen oder von einem
Gerät empfangen.
Aus:
Es werden keine Daten über den 1G Port
auf ein Ethernet-Gerät übertragen oder von
keinem Gerät empfangen.
GbE Verbindungs-/Geschw.-LED. Grün: 100 Mbit/s Verbindung mit dem
GbE-Port.
Gelb: 1 Gbit/s Verbindung mit dem GbE-Port.
Aus: 10 Mbit/s Verbindung mit dem GbE-Port
oder es besteht keine Verbindung.
2 3
1456

13
D-Link DNS-1560-04 Quick Installation Guide
3. Hardware-Installation
Önen Sie den Versandkarton, in dem sich Ihr DNS-1560-04 bendet. Nehmen Sie das Gerät
vorsichtig heraus und entpacken Sie es.
Führen Sie zum Installieren des DNS-1560-04 in Ihrem lokalen Netzwerk die folgenden
Schritte aus:
1. Entnehmen Sie das Festplattenfach wie folgt aus dem Gerät:

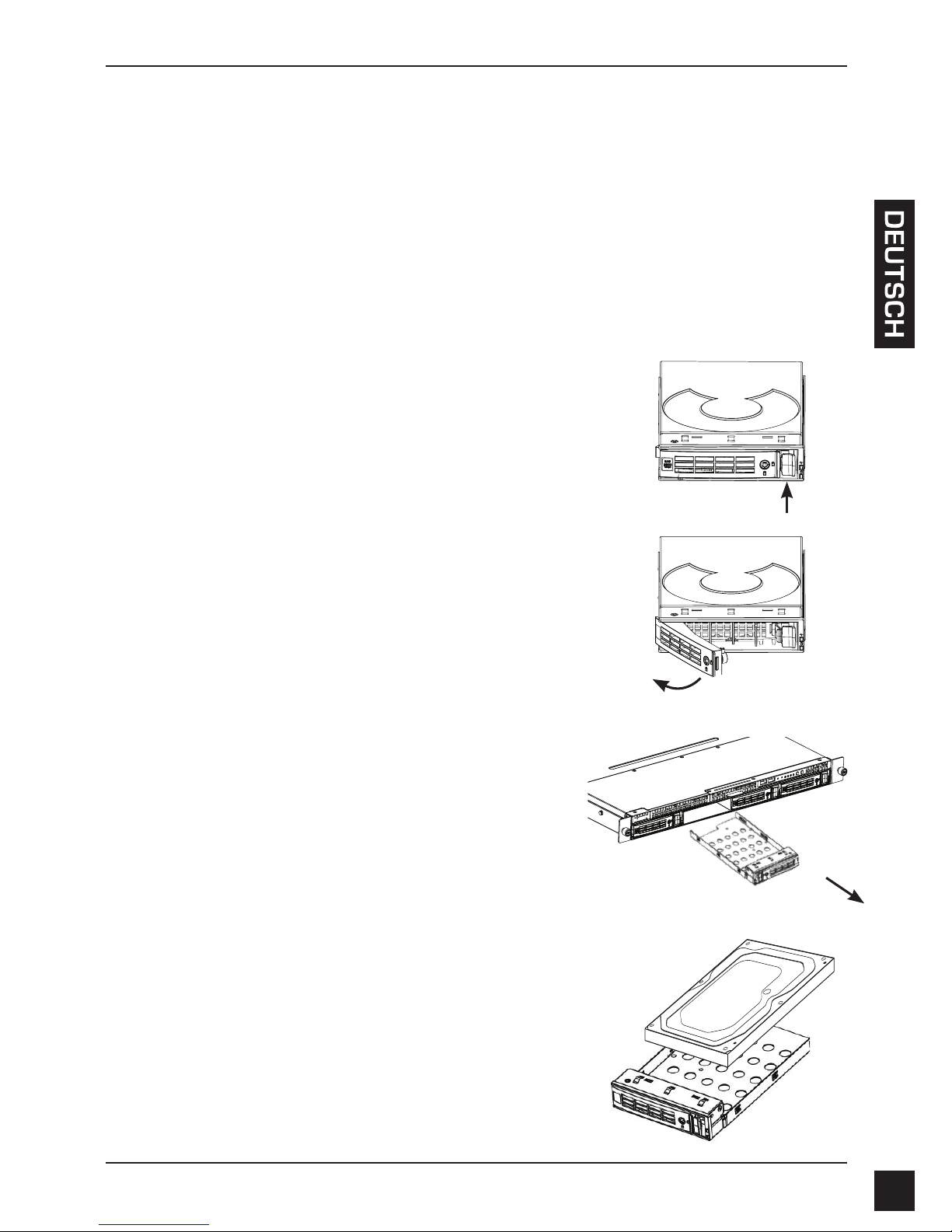

3.1 Installation der Festplattenlaufwerke
- Drücken Sie auf den Sicherungsriegel auf der
rechten Seite des Laufwerkfachs.
- Önen Sie die Tür des Laufwerkfachs.
- Nehmen Sie das Laufwerkfach aus dem
Gehäuse.
2. Legen Sie das Festplattenlaufwerk mit der
nötigen Sorgfalt in das Laufwerkfach, so dass die
Schraubenlöcher an den Seiten des Faches an
denen im Laufwerk ausgerichtet sind.
Hinweis: Bei Installation von 2,5 Zoll
Festplattenlaufwerken müssen die
Schraubenlöcher auf der Unterseite des
Faches an den Löchern der Laufwerkunterseite
ausgerichtet werden.

14 D-Link DNS-1560-04 Quick Installation Guide

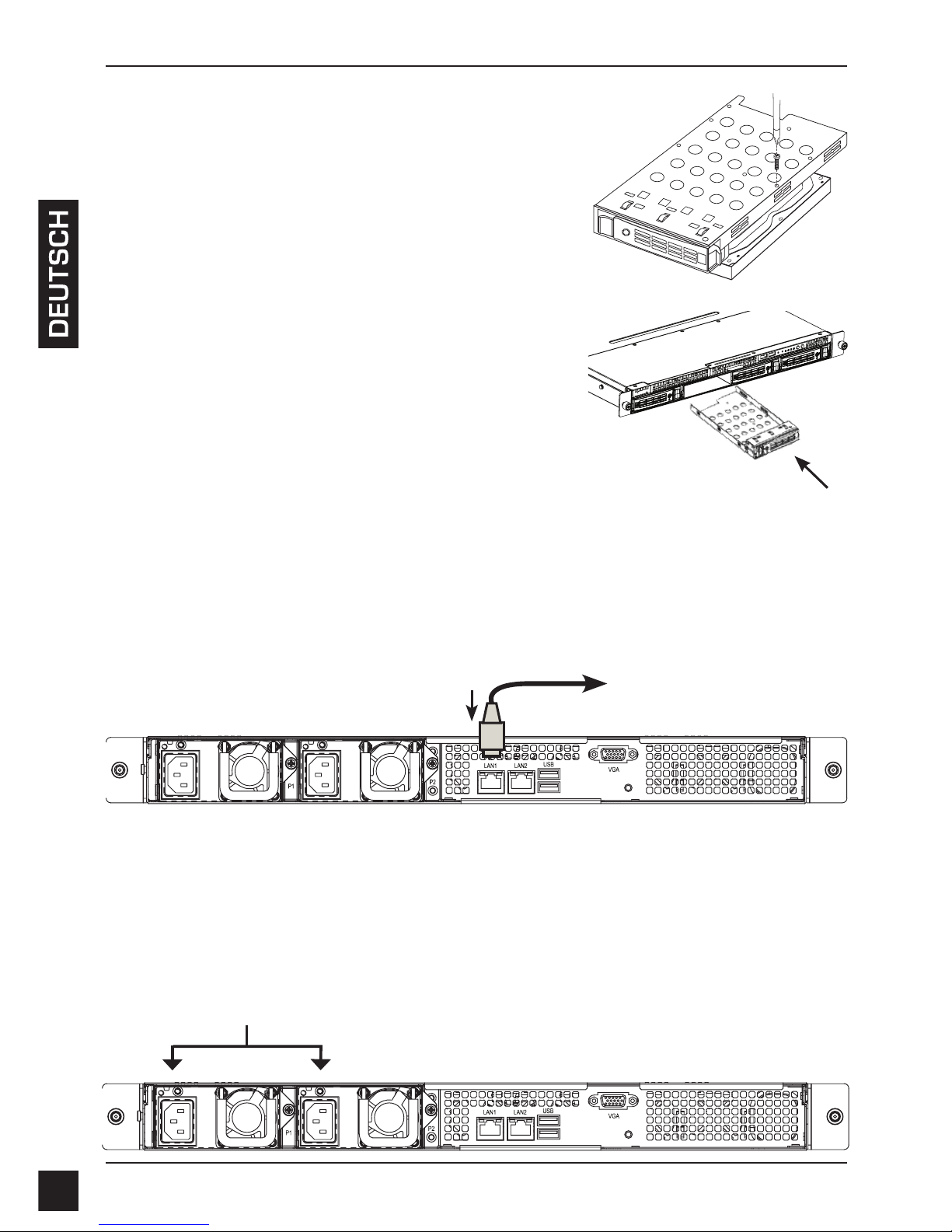

3. Setzen Sie die Schrauben durch die Löcher des
Laufwerkfachs und in die Seiten (oder die Unterseite) des
Festplattenlaufwerks ein.
• Verwenden Sie ausschließlich die im Lieferumfang des
DNS-1560-04 enthaltenen Senkkopfschrauben.
• Verwenden Sie vier Schrauben pro Laufwerk.
• Ziehen Sie jede Schraube an. Achten Sie darauf, die
Schrauben nicht zu fest anzuziehen.
4. Setzen Sie das Laufwerkfach wieder in das Gehäuse
des DNS-1560-04 ein. Achten Sie bitte darauf,
dass die Tür des Laufwerkfachs oen ist und der
Einschub in das Laufwerkfach nicht schräg oder
verkantet, sondern gerade erfolgt.
5. Schließen Sie die Tür des Laufwerkfachs.
Tipp: Wiederholen Sie die Schritte 1 bis 4, bis alle
Festplattenlaufwerke installiert sind.
3.2 Verbindung mit Ihrem Netzwerk herstellen
1. Schließen Sie das eine Ende des Netzwerkkabels an den LAN 1 Port an.
(Siehe Rückansicht des DNS-1560-04 weiter unten).
2. Schließen Sie das andere Ende des Netzwerkkabels an Ihren Ethernet-Hub oder Switch an.
3.3 Stromanschluss
So schließen Sie den DNS-1560-04 an das Stromnetz an:
1. Schließen Sie die zwei mitgelieferten Netzkabel an die Stromanschlussbuchsen auf der
Rückseite des DNS-1560-04 Gehäuses an und schließen Sie die anderen Enden an eine
Stromquelle an.
Stromanschlüsse
Verbindung zum Ethernet Hub
oder Switch

15
D-Link DNS-1560-04 Quick Installation Guide

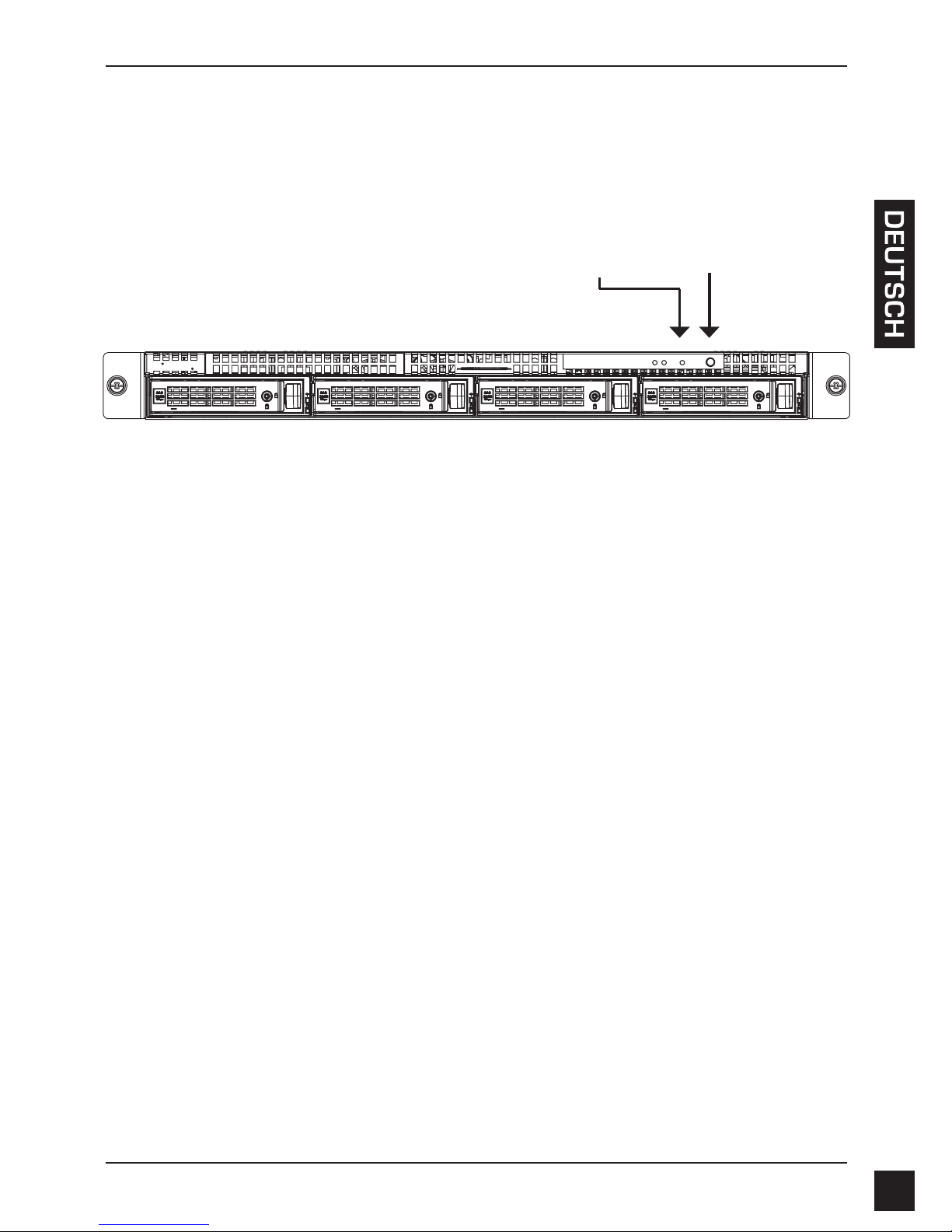

Um das DNS-1560-04 herunterzufahren, drücken Sie auf die Ein-/Aus-Taste und halten Sie sie
so lange gedrückt, bis die Systemstatus-LED rot aueuchtet und dann erlischt.
Um einen Neustart des DNS-1560-04 durchzuführen, drücken Sie wieder auf die Ein-/
Aus-Taste.
2. Drücken Sie auf die Ein-/Aus-Taste auf der Vorderseite des DNS-1560-04. Der
Hochfahrvorgang dauert etwa eine Minute. Nach Abschluss des Vorgangs:
• leuchtet die Systemstatus-LED blau auf.
• ertönt ein einmaliger Signalton zur Anzeige der Betriebsbereitschaft.
Ein-/Aus-Taste
Status-LED

16 D-Link DNS-1560-04 Quick Installation Guide

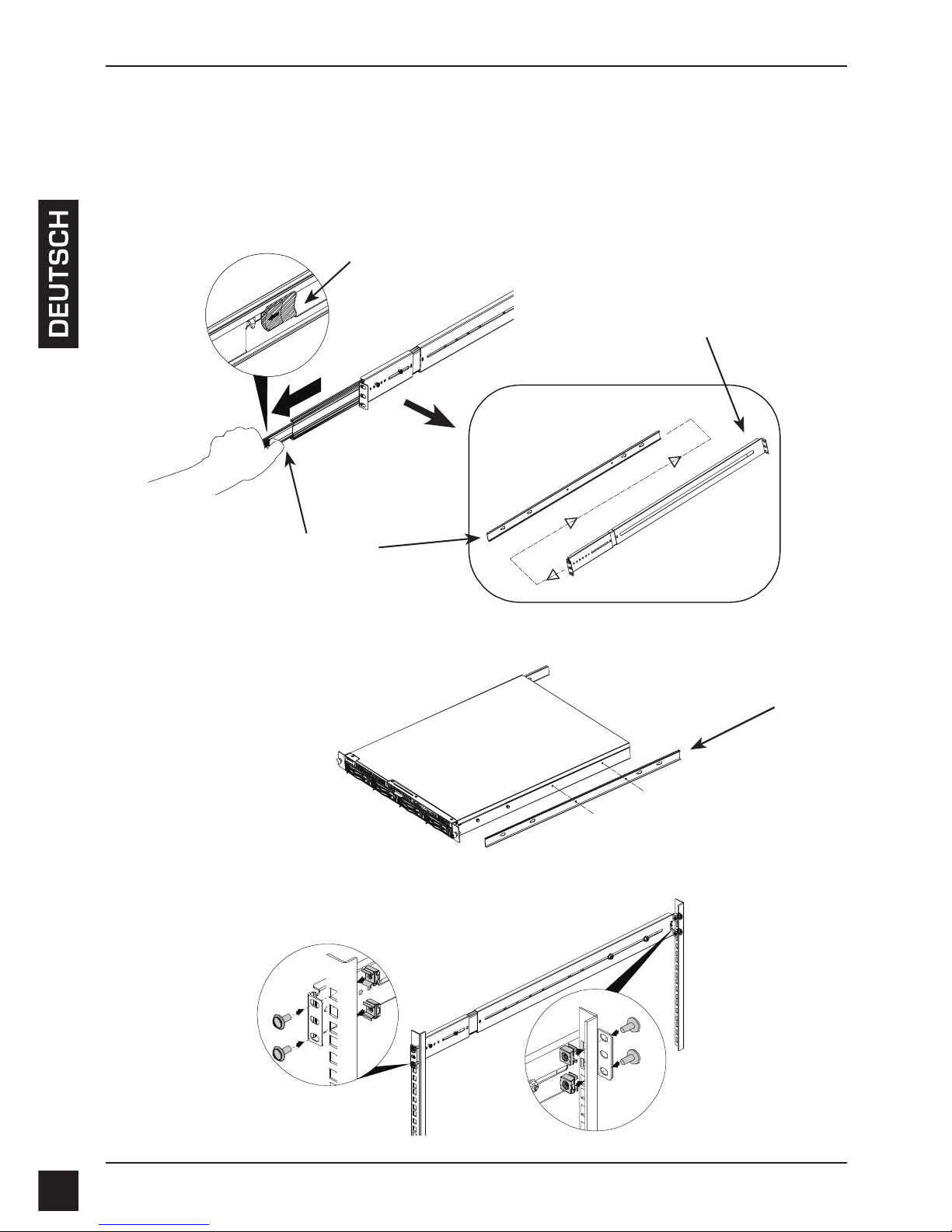

Zur Installation des DNS-1560-04 in einem Rackgehäuse lesen Sie bitte die folgenden
Anleitungen durch:
1. Drücken Sie die Entriegelungslasche, wie unten dargestellt, und ziehen Sie die
Innenschiene von der Außenschiene ab.
2. Bringen Sie die Innenschiene mithilfe der mitgelieferten Schrauben an den
DNS-1560-04 an.
3.4 Einsetzen des DNS-1560-04 in ein Rack-Gehäuse
3. Bringen Sie die Außenschiene mithilfe der mitgelieferten Schrauben am Racksystem an.
Innenschiene
Innenschiene
Außenschiene
Entriegelungslasche

17
D-Link DNS-1560-04 Quick Installation Guide
4. Setzen Sie den DNS-1560-04 mit der angebrachten Innenschiene bis zu Hälfte in das
Racksystem horizontal ein.
WARNUNG: Stellen Sie sicher, bevor Sie fortfahren, dass die Halterung nach
vorne hin blockiert ist.
5. Schieben Sie die Entriegelungslasche ein und drücken Sie das System in das Rack.
1
2

18 D-Link DNS-1560-04 Quick Installation Guide

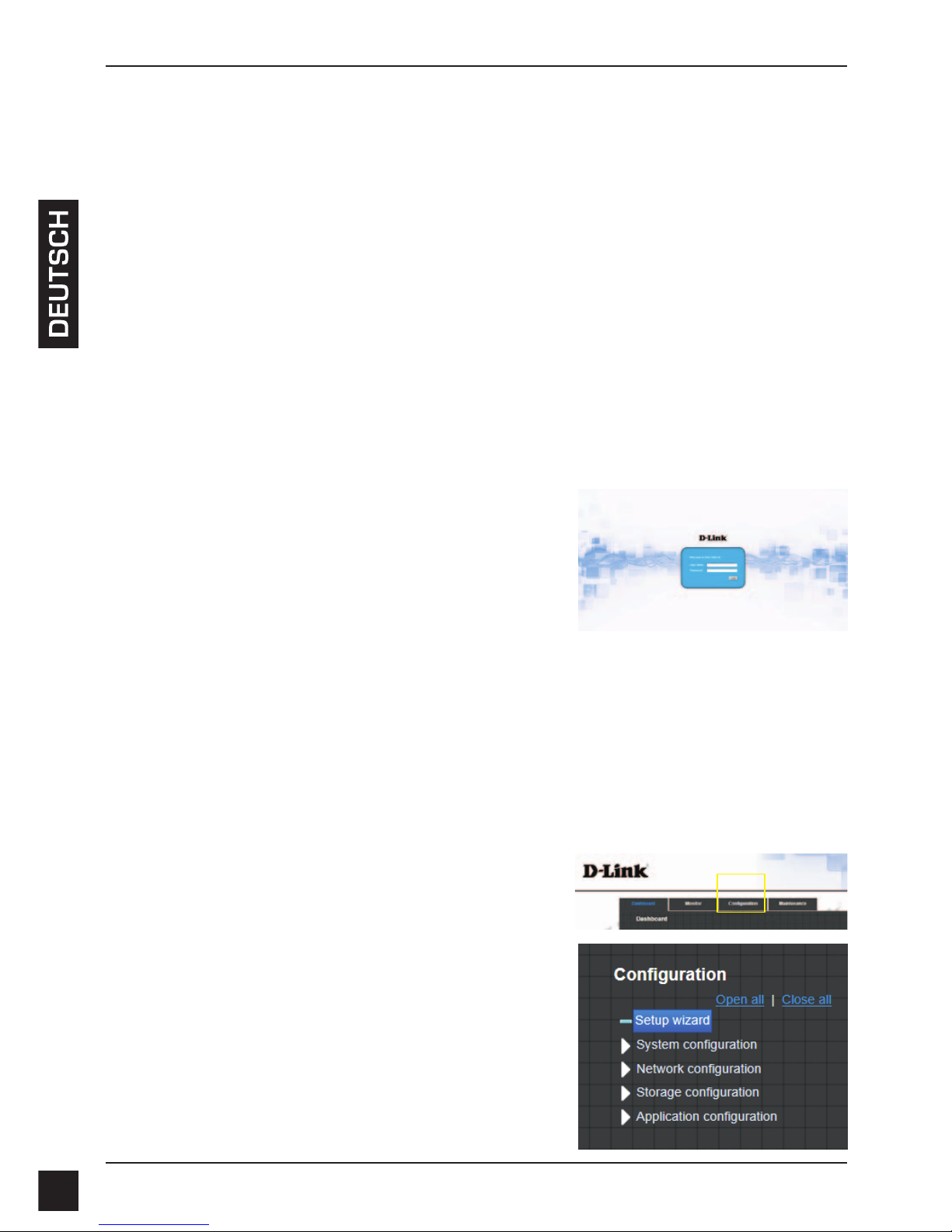

4. Konguration mithilfe des Assistenten
Mithilfe des Setup-Assistenten des Systems können Sie Ihre Festplatten-Arrays schnell und
problemlos kongurieren. Der Assistent führt Sie Schritt für Schritt durch die erforderlichen
Einstellungen. Sie können Sie Konguration automatisch unter Verwendung der Funktion
One-Click Setup oder auch manuell mit Advanced Setup (Erweitertes Setup) durchführen.
Schnelleinrichtung mithilfe des Setup-
Assistenten auf Ihrem Webbrowser
Verbindung zum webbasierten
Kongurationsmanager herstellen
So melden Sie sich im webbasierten Kongurationsmanager an:
1. Starten Sie Ihren Browser (IE7 oder höher, FireFox 3 oder höher, Google Chrome).
2. Schließen Sie ein Ethernet-Kabel direkt
vom Port LAN 1 des DNS-1560-04 an Ihren
Computer an. Kongurieren Sie dann den
DNS-1560-04, indem Sie die Standard-IP-
Adresse: http://192.168.0.32 aufrufen.
Hinweis: Um eine Verbindung zum
DNS-1560-04 herzustellen, muss er die
gleichen IP-Netzwerkeinstellungen wie Ihr
Netzwerk aufweisen.
Der Anmeldebildschirm wird angezeigt:
3. Geben Sie“admin” im Benutzerfeld und das
Standardkennwort “1234” ein.
4. Wählen Sie durch Klicken auf das Menü Language (Sprache) die von Ihnen
bevorzugte Sprache aus.
1. Klicken Sie auf die Registerkarte Conguration
(Konguration) > Setup Wizard (Setup-Assistent).
Informationen zur Verwendung des Setup-Assistenten
Der Assistent führt Sie durch den Einrichtungsprozess
der grundlegenden Array-Informationen, der
Konguration der Netzwerkeinstellungen und
der Erstellung eines Pools im Speichersystem.
Vergewissern Sie sich, dass im System einige freie
Laufwerke installiert sind.

19
D-Link DNS-1560-04 Quick Installation Guide

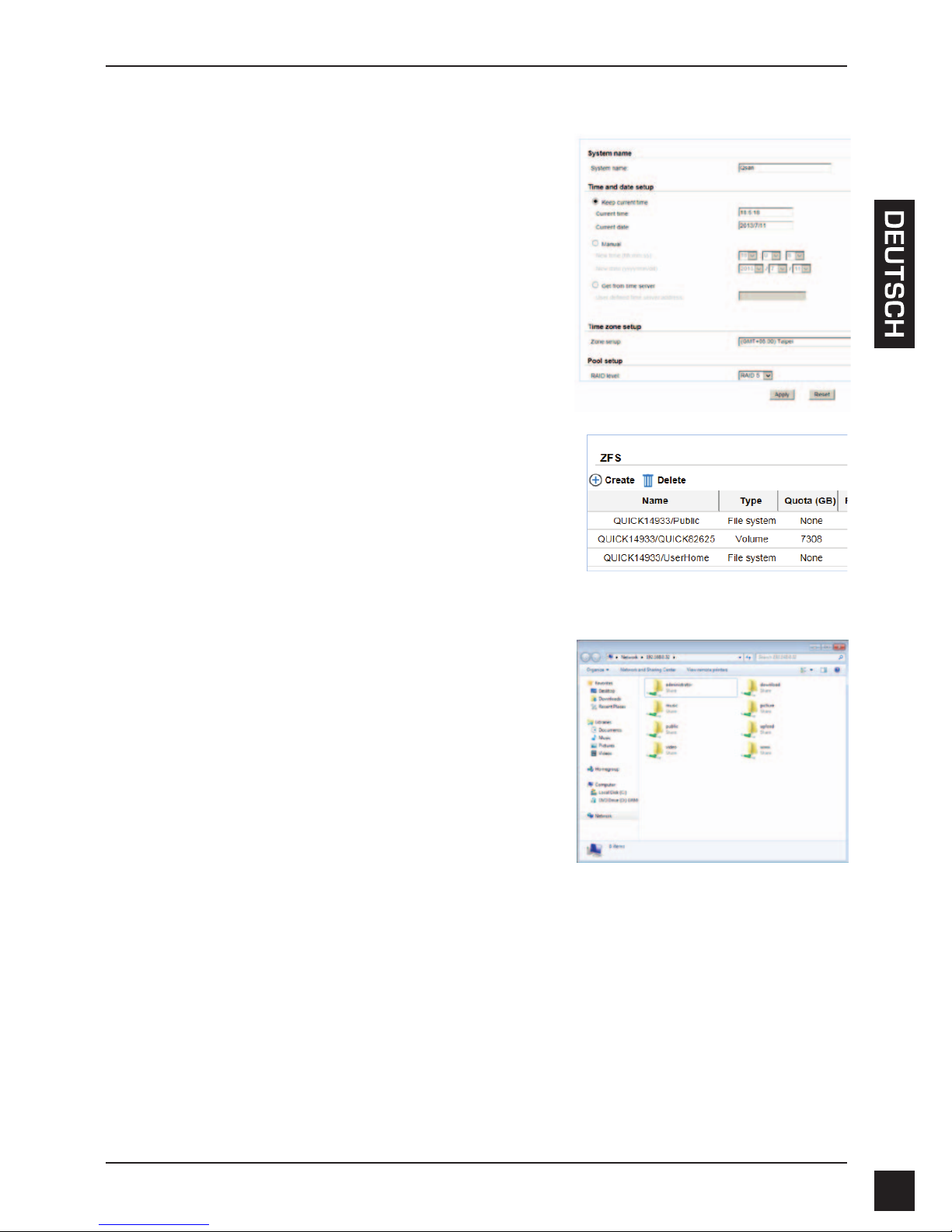

1. Önen Sie Ihren Windows Explorer und geben Sie
die \\IP-Adresse ein (standardmäßig: \\192.168.0.32)
2. Ein Anmeldefenster wird angezeigt. Geben Sie
“admin” im Benutzerfeld und das Standardkennwort
“1234” ein.
3. Die verfügbaren freigegebenen Ordner werden
rechts im Fenster angezeigt. Doppelklicken
Sie auf die Symbole, um auf die Dateien
zuzugreifen.
Verbindung zu Freigabeordnern von Windows herstellen
2. Geben Sie einen Systemnamen ein und
nehmen Sie, sofern erforderlich, Datum- und
Uhrzeiteinstellungen vor. Wählen Sie die Zeitzone
und die RAID-Stufe des Pools und klicken Sie dann
auf Apply (Übernehmen), um fortzufahren.
3. Die Dateisysteme und logischen Laufwerke werden
erstellt und automatisch vom System benannt.
Das System wird auch auf Nutzungsfreigabe
ausgerichtet erstellt. Es steht nun zur Verwendung
bereit.
TECHNISCHE UNTERSTÜTZUNG
Deutschland: Web: http://www.dlink.com
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://www.dlink.com
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://www.dlink.com
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.

20 D-Link DNS-1560-04 Quick Installation Guide
Guide d’installation rapide du
DNS-1560-04
Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer le
DNS-1560-04 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation
du DNS-1560-04, consultez le manuel d'utilisation, disponible sur le CD joint à ce coret, ou
sur le site Web d'assistance D-Link.
Procédure d'installation:
1. Vériez le contenu de la boîte par rapport à la liste ci-dessous
2. Description du matériel
3. Installation du matériel
4. Conguration à l'aide de l'assistant
Contenu de la boîte
DNS-1560-04 de D-Link
Racks pour HDD
Guide d'installation rapide
2 cordons d'alimentation
Contactez votre revendeur s'il manque l'un des éléments ci-dessus.

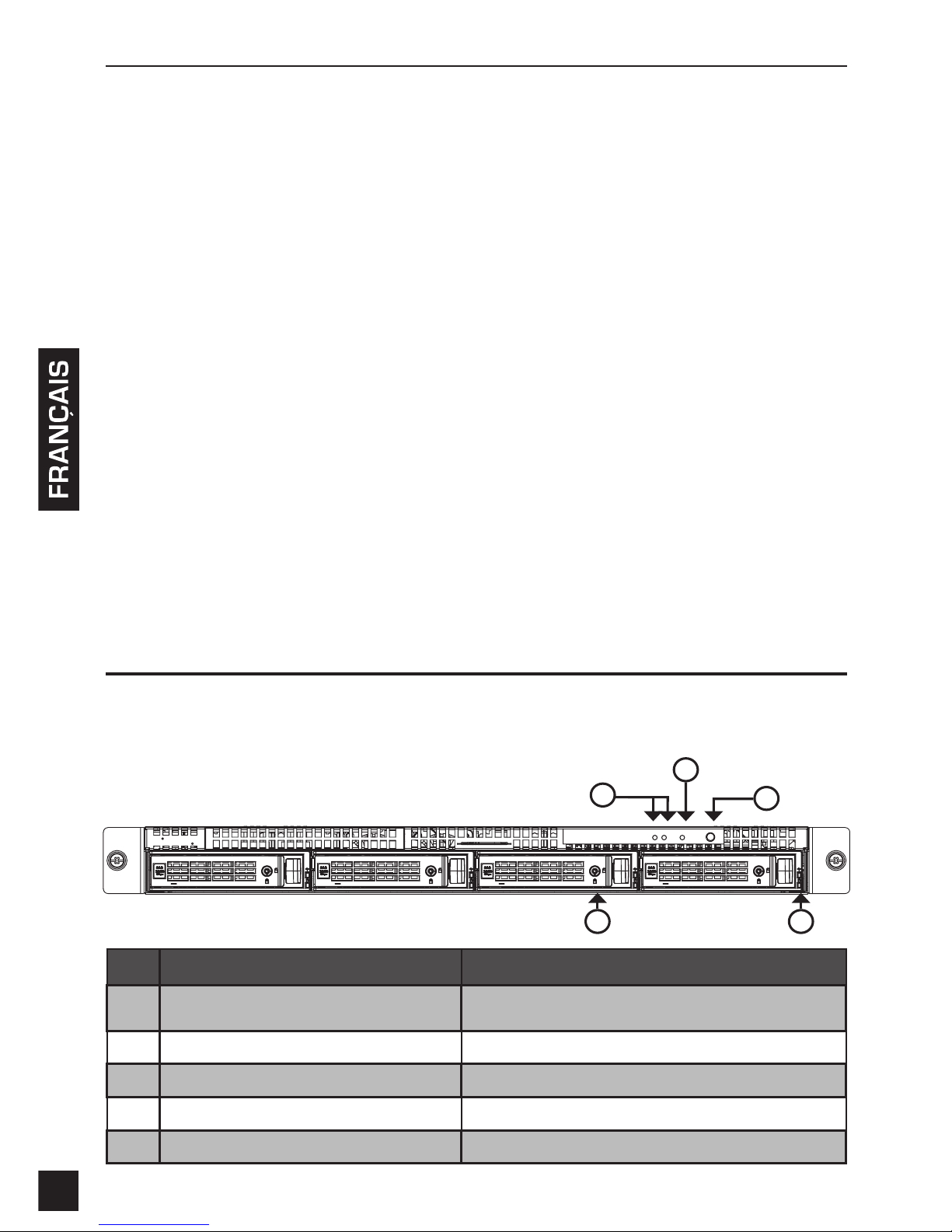

2. Description du matériel
Façade
Élément Description des fonctions
1 Voyant d'état Ethernet Voyant - Orange clignotant. Accès aux données
en cours.
2 Voyant d’état Orange clignotant: Erreur système.
3 Bouton de mise sous tension Bleu: Marche
4 Trou de serrure Trou de serrure du disque dur
5 Voyant d'état du disque Voyant qui ache l'état du disque
1
2
3
45
Kit de rails (1 ensemble)
CD-ROM avec manuel et logiciel
Clés et vis pour disques et kit de rails
(1 paquet)
