D-Link DCS-1201 User manual

This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-1201
Documentation also available on
CD and via the D-Link Website
Quick Installation Guide
HD Covert Network Camera
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione
Краткое руководство по установке
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat

D-Link DCS-1201 Quick Installation Guide 1
ENGLISH
Quick Installation Guide
This installation guide provides basic instructions for installing the DCS-1201 on your
network. For additional information about how to use the camera, please see the User
Manual which is available on the CD included in this package or you can download it
from the D-Link support website.
Package Contents
DCS-1201 HD Covert Network Camera (includes control box and camera)
Camera cover
Flat mounting bracket
Angled mounting bracket
Mounting Kit (with hex wrench and mounting plates for control box)
Manual and Software on CD-ROM
Quick Installation Guide
If any of the above items are missing, please contact your reseller.
Safety Notice:
Installation and servicing should be done by certied technicians so as to conform to all
local codes and prevent voiding your warranty.

D-Link DCS-1201 Quick Installation Guide
2
ENGLISH

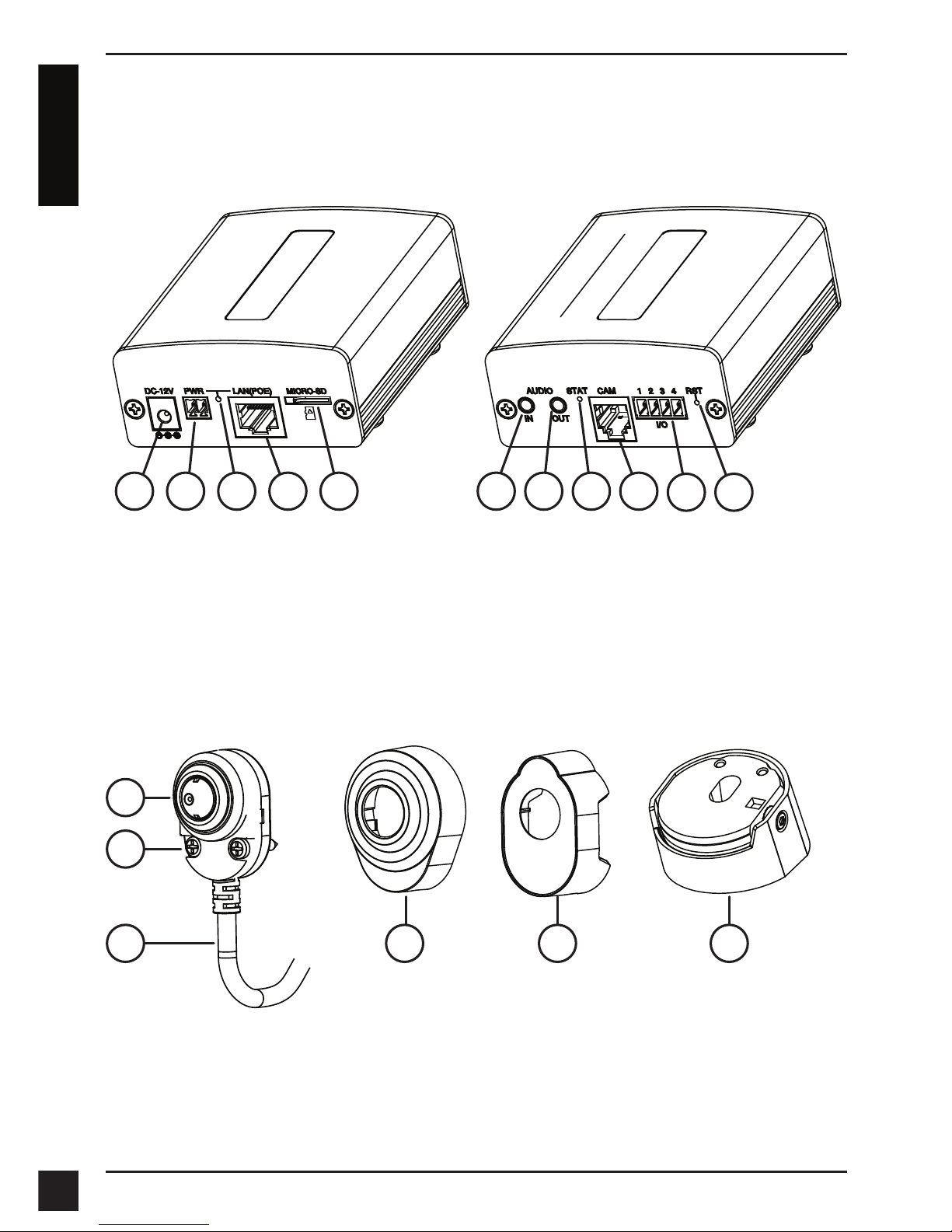

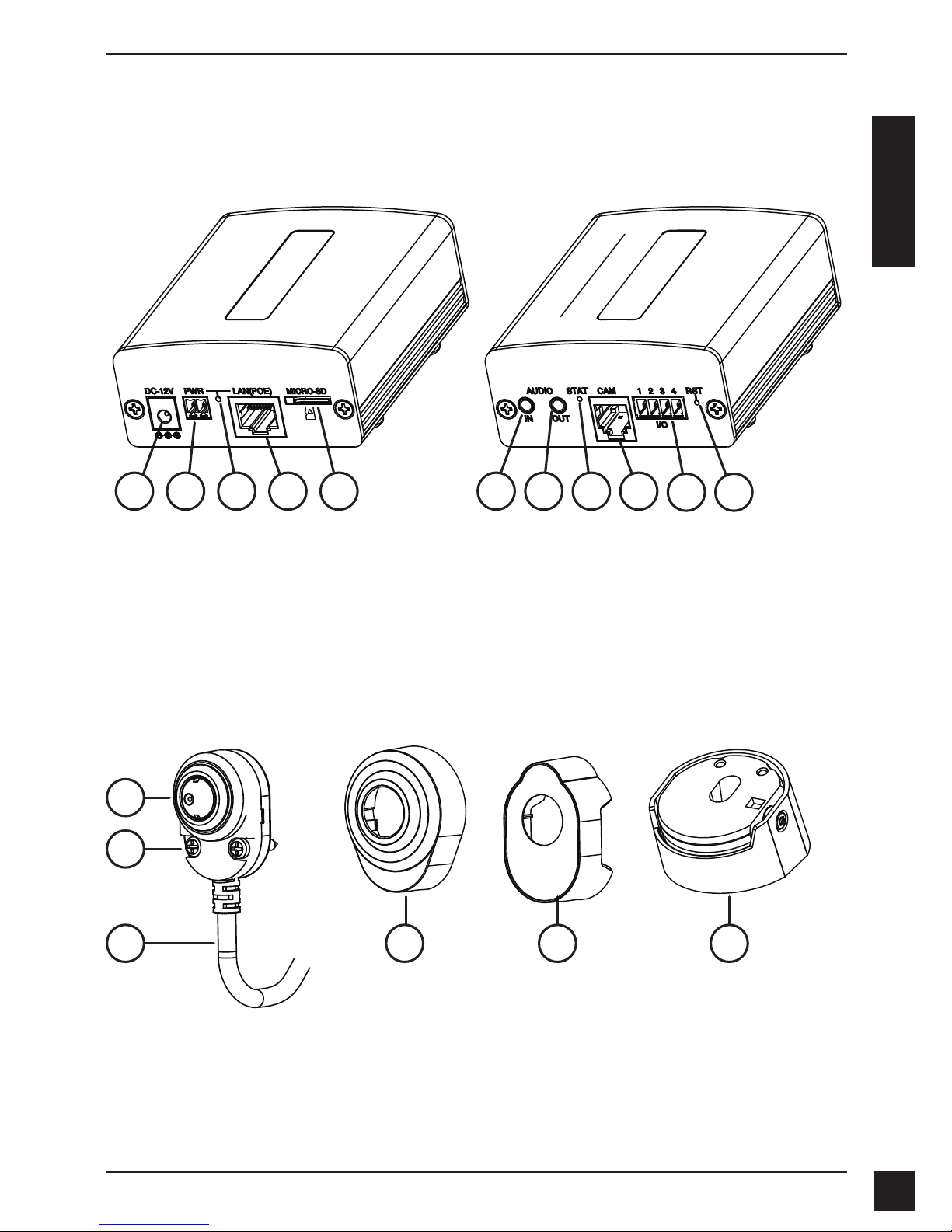

Hardware Overview
1 2 3 4 5 6 7 8 9 10 11
1DC power connector 7Audio out jack
2Power connector 8Status LED
3LAN status LED 9Camera port
4LAN (PoE) port 10 DI/DO connectors
5microSD card slot 11 Reset button
6Audio in jack
12 Camera lens 15 Camera cover
13 Mounting holes 16 Flat mounting bracket
14 Camera cable 17 Angled mounting bracket
15 16 17
12
13
14
Back Front
Control Box

D-Link DCS-1201 Quick Installation Guide 3
ENGLISH

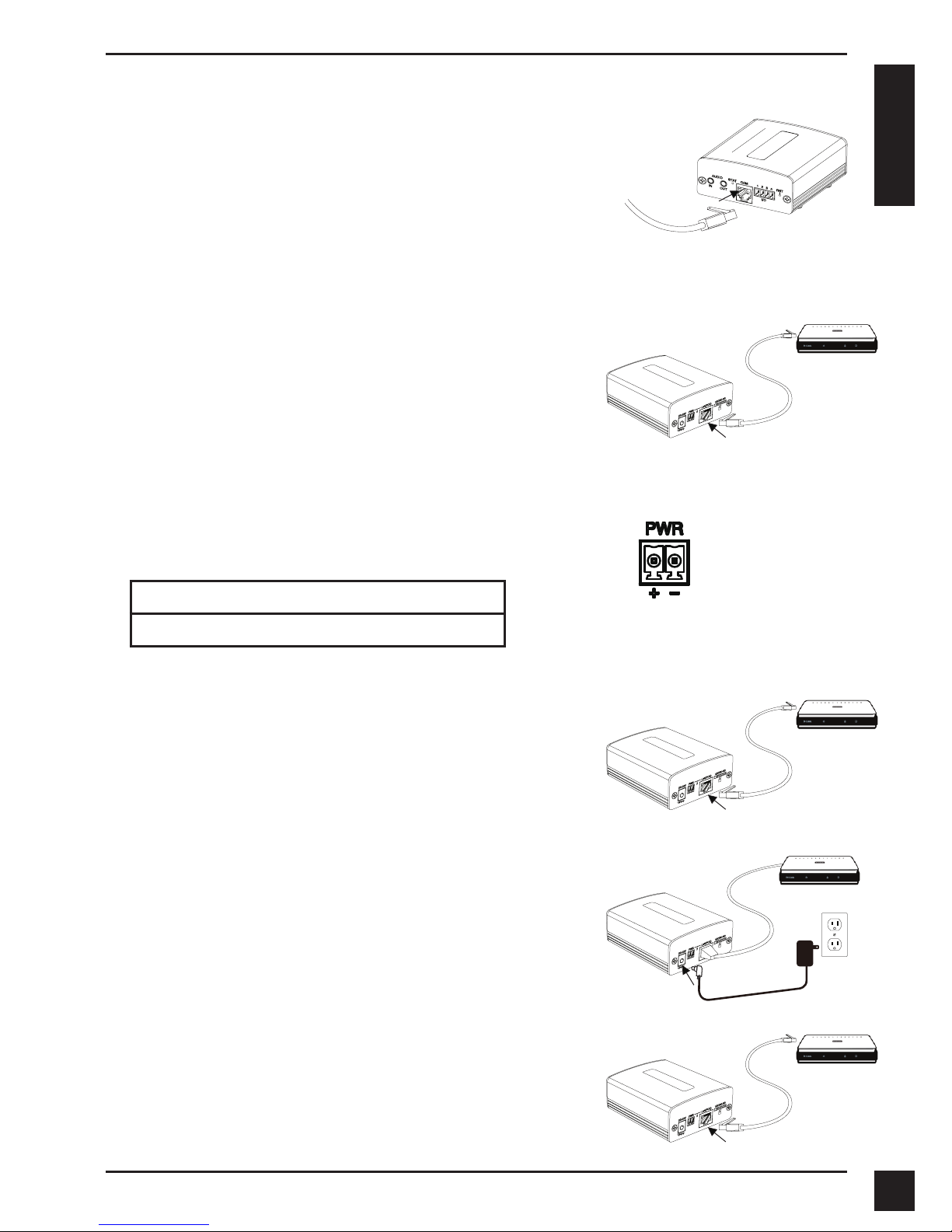

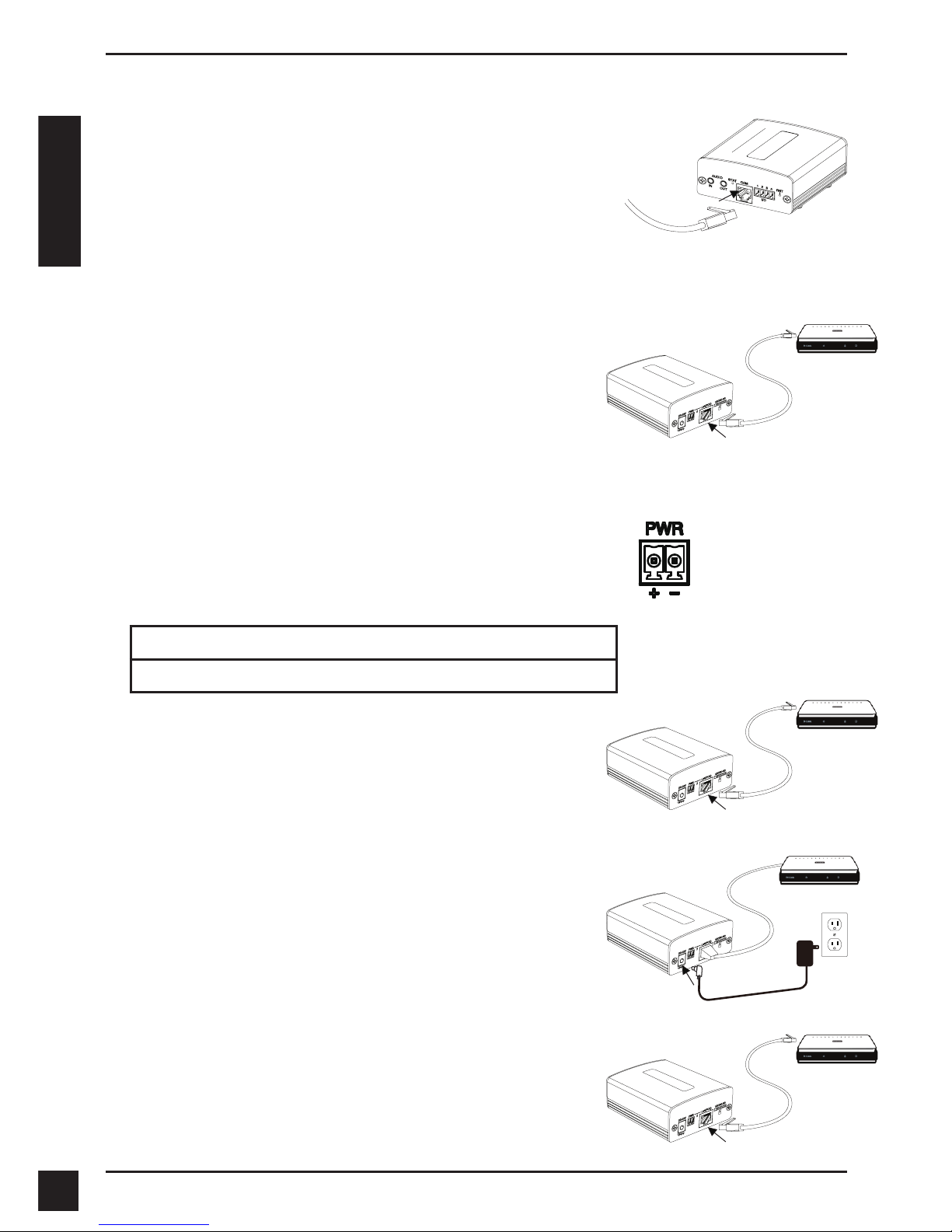

Connecting the Camera
Connect the camera cable to the CAM port on the control
box.
You can power the DCS-1201 three different ways:
through PoE, through the power terminal, or through a
power adapter.
Powering the camera through PoE (Class 2):
Connect an Ethernet cable to the LAN(PoE) port on the
control box. Connect the other end of the cable to your
PoE switch or PoE injector.
Powering the camera through the power terminal:
Connect your power source to the power terminal
on the control box. The specications for the power
terminal are as shown below.
Pin + : 8-28 V DC input
Pin - : Ground
Connect an Ethernet cable to the LAN(PoE) port on the
control box. Connect the other end of the cable to your
network.
Powering the camera through a power adapter
(not included):
Connect a 12 V 1.5 A power adapter to the power
connector of the control box.
Connect an Ethernet cable to the LAN(PoE) port on the
control box. Connect the other end of the cable to your
network.

D-Link DCS-1201 Quick Installation Guide
4
ENGLISH

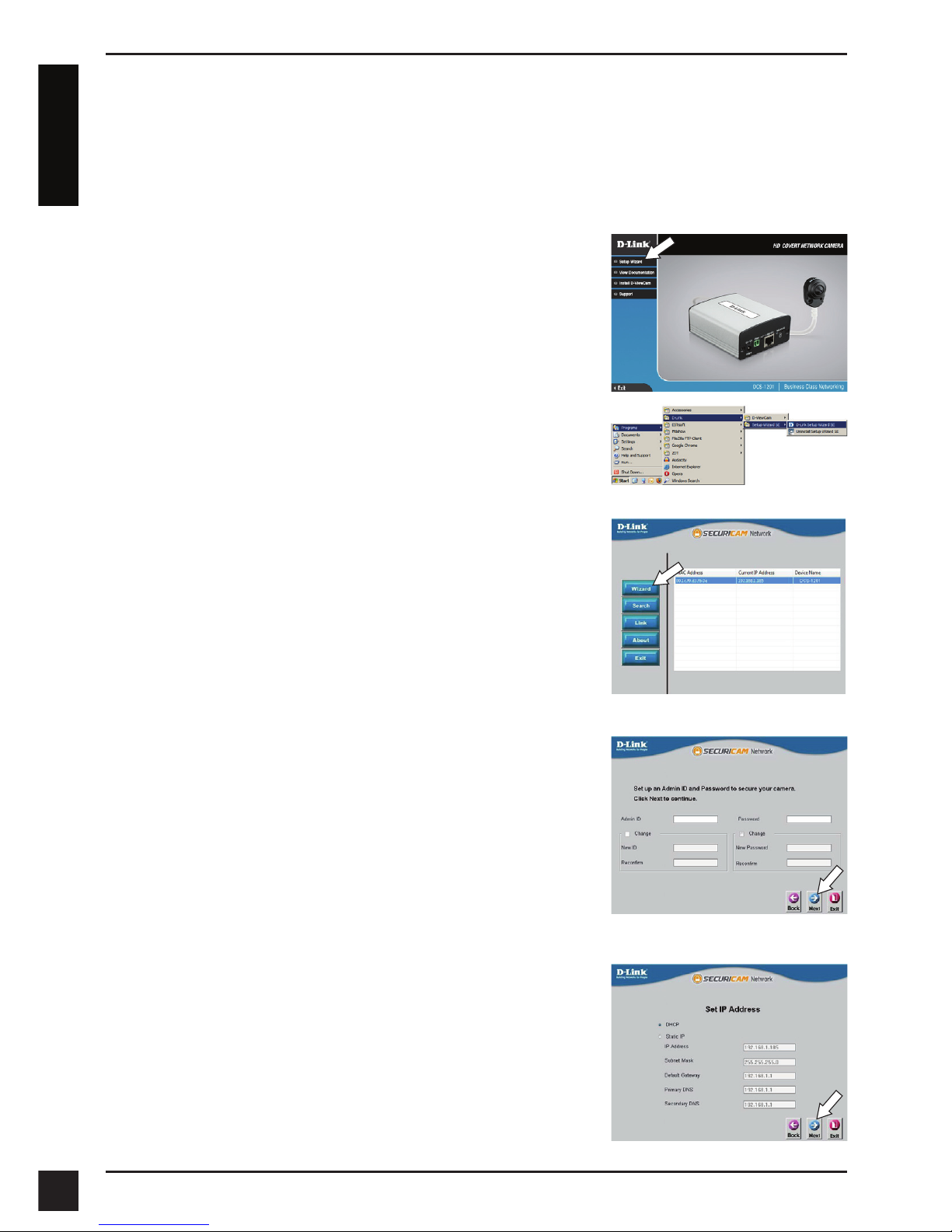

Conguring the Camera
Insert the DCS-1201 CD into your computer's CD-ROM drive to begin the installation. If
the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start
automatically, click the Start button and type D:\autorun.exe (where D: represents the
drive letter of your CD-ROM drive) and press Enter.
Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu (Start > D-Link >
Setup Wizard SE).
The Setup Wizard will appear and display the MAC
address and IP address of your camera(s). If you have a
DHCP server on your network, a valid IP Address will be
displayed. If your network does not use a DHCP server,
the network camera's default static IP 192.168.0.20 will be
displayed.
Select your camera, then click the Wizard button to
continue.
Click Setup Wizard and follow the instructions to install
the Setup Wizard.
Enter the Admin ID and password. When logging in for
the rst time, the default Admin ID is admin with the
password left blank.
Click the checkboxes if you wish to change the admin ID
and password for the camera, and enter the new ID and
password you wish to use.
Click Next to continue.
Select DHCP if your camera obtains an IP address
automatically from a DHCP server such as a router.
Select Static IP if you want to manually enter the IP
settings for the camera.
Click Next to continue.

D-Link DCS-1201 Quick Installation Guide 5
ENGLISH

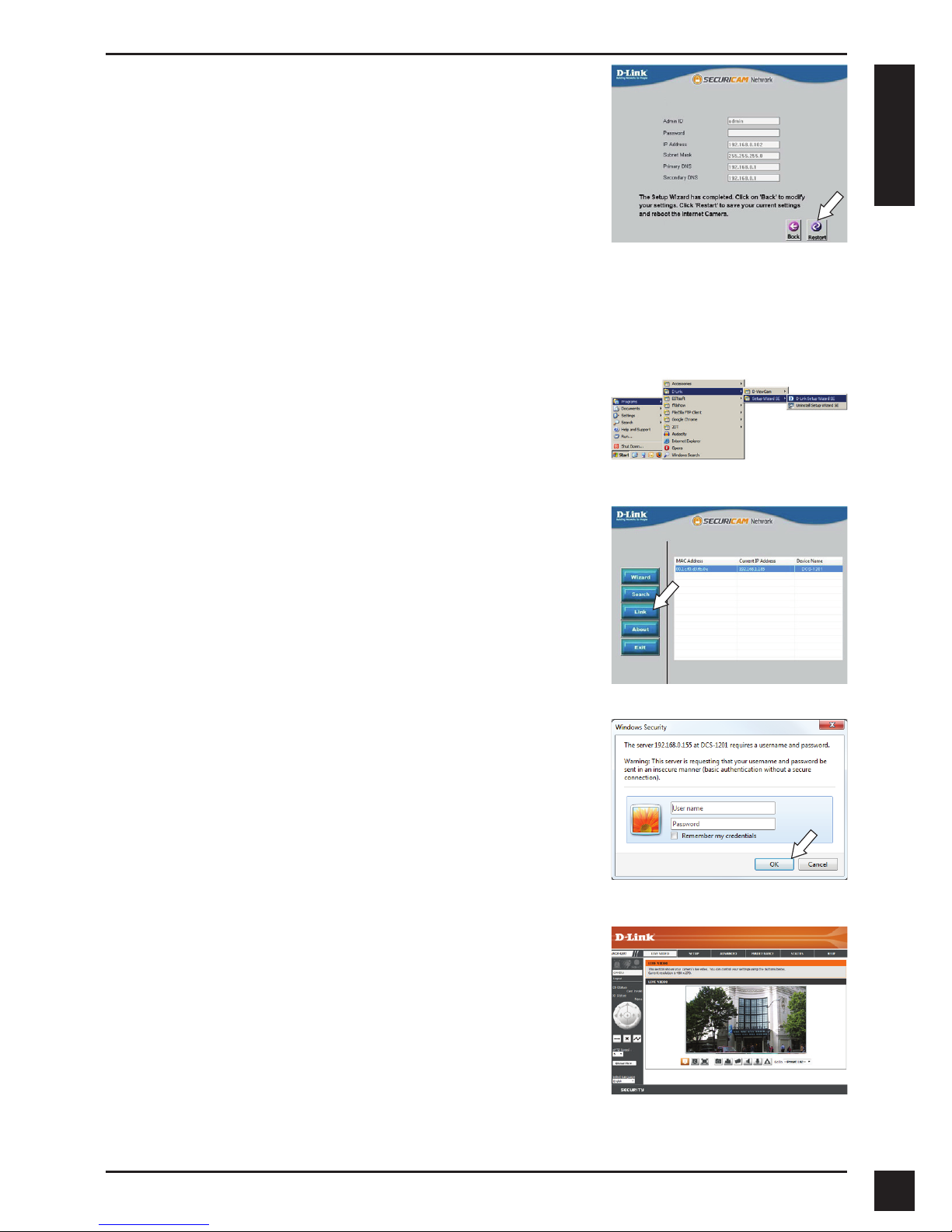

Viewing Your Camera via Web Browser
Click on the D-Link Setup Wizard SE icon that was
created in your Windows Start menu (Start > D-Link >
Setup Wizard SE).
Select the camera and click Link to access the web
conguration.
The Setup Wizard will automatically open your web
browser to the IP address of the camera.
This section displays your camera’s live video. You can
select your video prole and view or operate the camera.
For additional information about web conguration, please
refer to the user manual included on the CD-ROM or the
D-Link website.
Enter admin as the default username and leave the
password blank. Click OK to continue.
Take a moment to conrm your settings and click Restart.

D-Link DCS-1201 Quick Installation Guide
6
ENGLISH

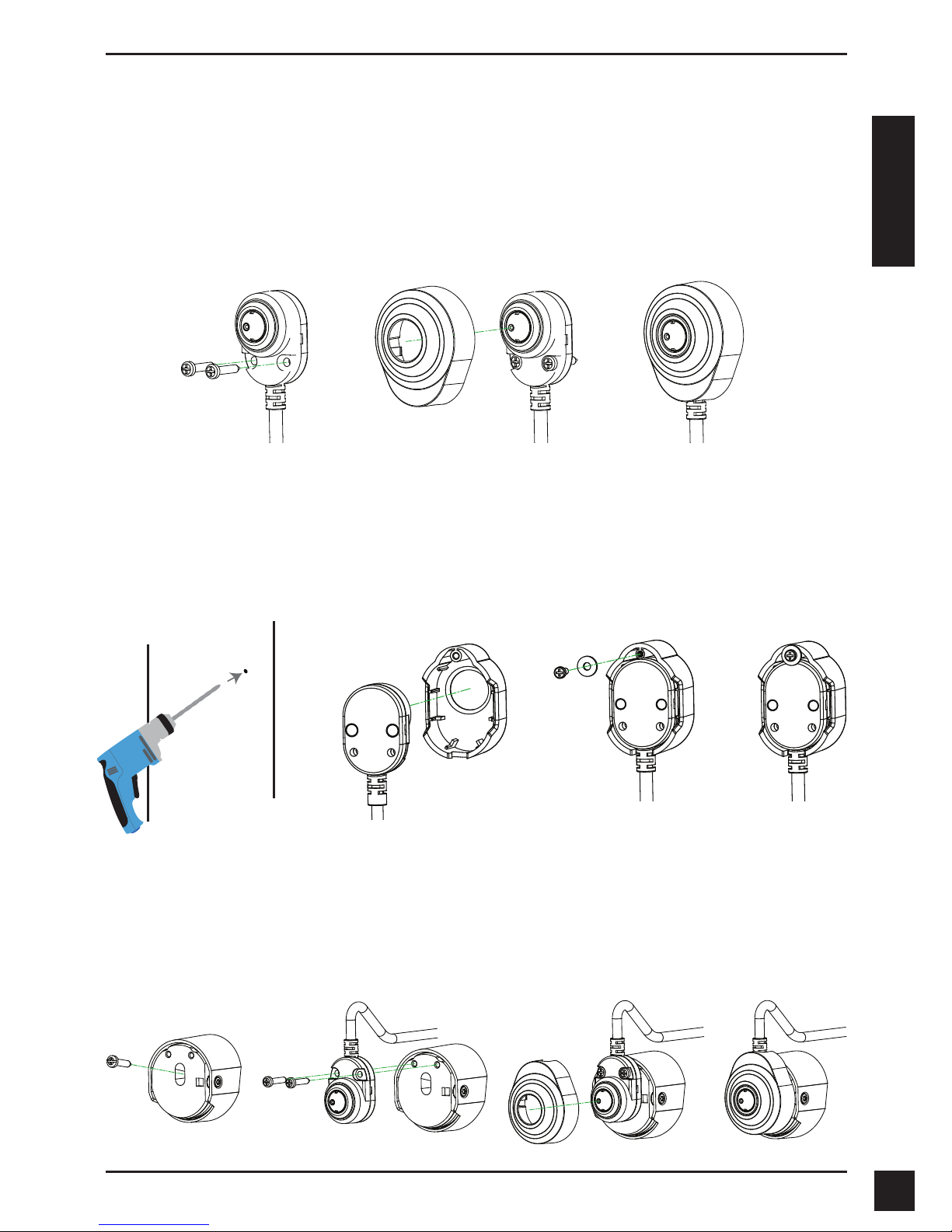

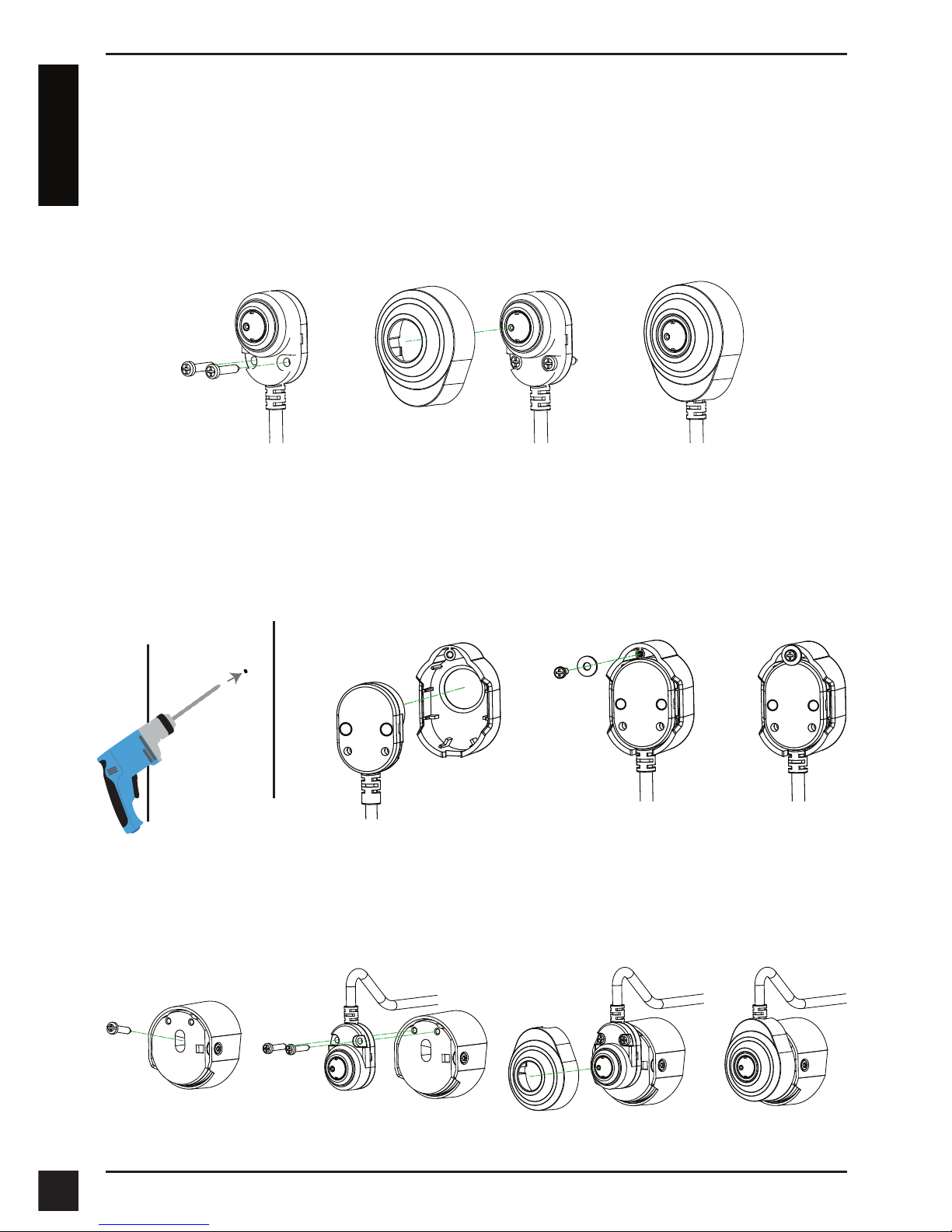

Mounting Instructions
It is highly recommended that you congure and test your camera before mounting it.
Mounting directly on a wall/ceiling
Use the included screws to mount the camera in the desired location, then attach the
camera cover.
Covert installation
Drill a hole 9 mm in diameter in the wall/ceiling, which should be no more than 5 mm
thick. Peel off the adhesive backing on the at mounting bracket and attach it to the
inside of the wall/ceiling. Insert the camera, and use the screw and washer to secure
the camera in the mounting bracket as shown.
Mounting using the angled mounting bracket
Attach the angled mounting bracket to the wall/ceiling using the included screw. Attach
the camera to the angled mounting bracket with the included screws as shown. You can
adjust the pivot of the angled mounting bracket by using the included hex wrench.

D-Link DCS-1201 Quick Installation Guide 7
ENGLISH

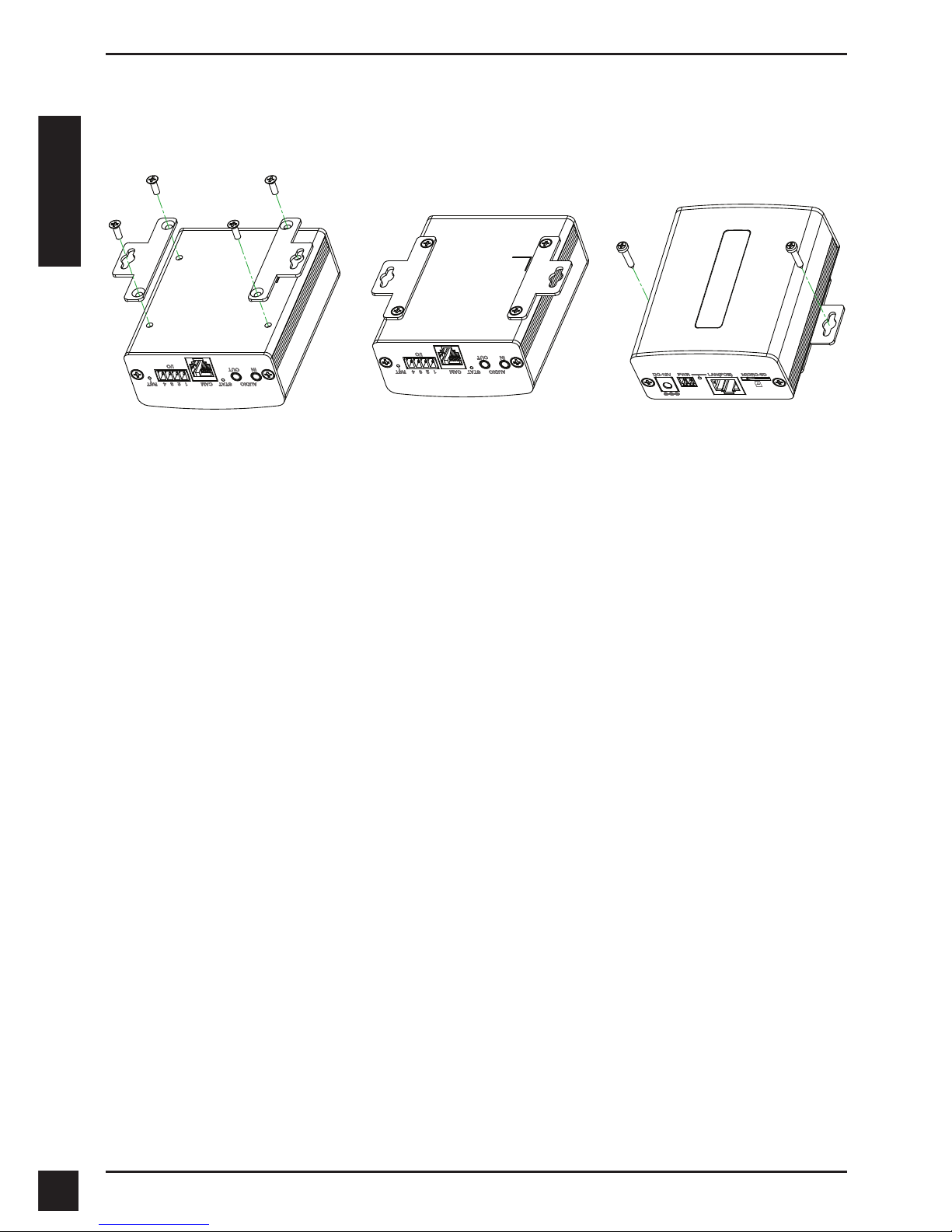

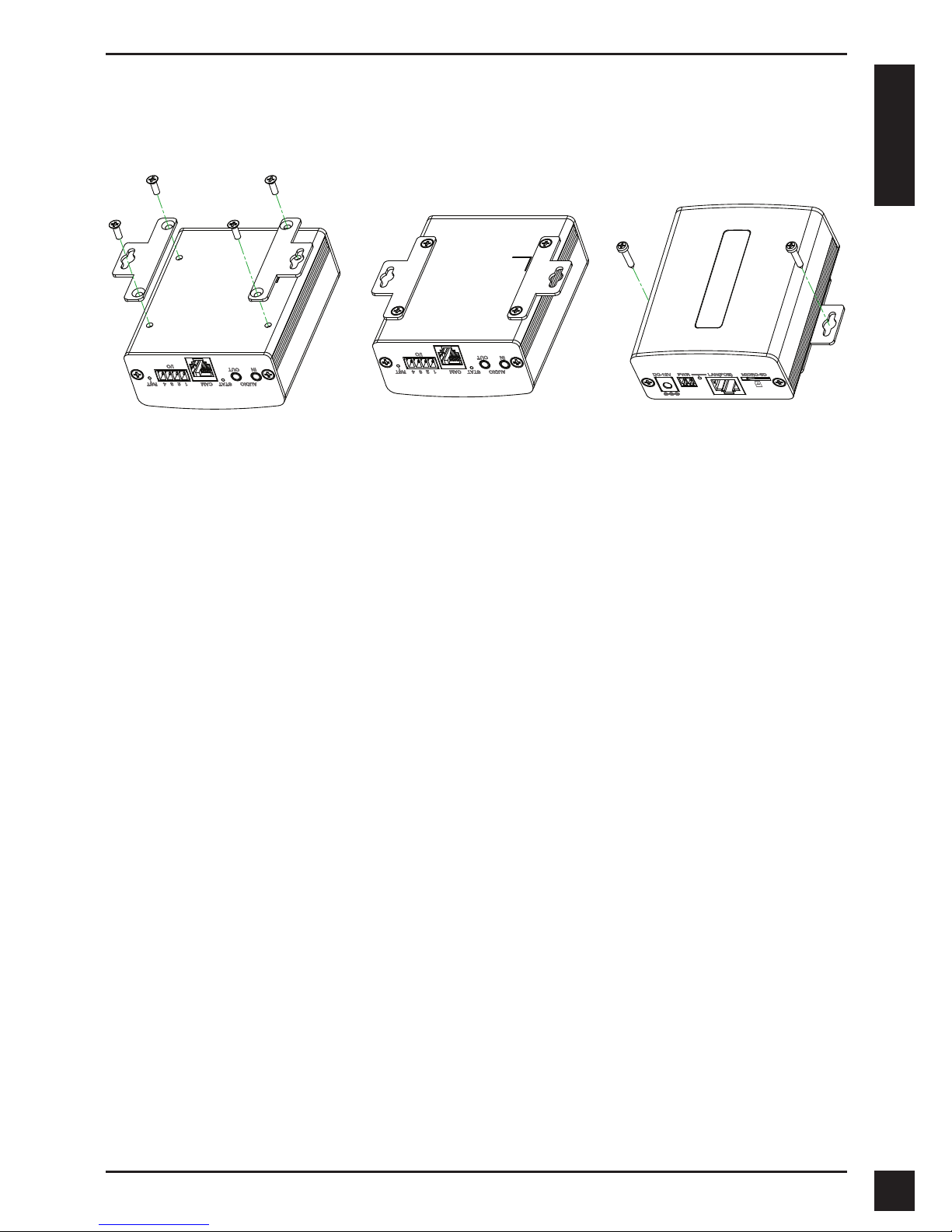

Mounting the control box
Use 4 screws to attach the mounting plates to the control box, then use 2 screws to
mount the control box in the desired location.
Additional Information
Additional help and product information is available online at
http://www.dlink.com.
Warranty Information
Please visit http://warranty.dlink.com/ for warranty information for your region.

D-Link DCS-1201 Quick Installation Guide
8
8
DEUTSCH
Installationsanleitung
Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation der
DCS-1201 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera
nden Sie im Benutzerhandbuch auf der CD, die diesem Paket beiliegt, oder Sie
können es über die D-Link Support-Website herunterladen.
Packungsinhalt
DCS-1201 HD PoE HD Miniatur Camera (enthält Steuereinheit und Kamera)
Kameraabdeckung
Gerade Montagehalterung
Abgewinkelte Montagehalterung
Montageset (mit Sechskantschlüssel und Montageplatten für die
Steuereinheit)
CD-ROM mit Software und Handbuch
Installationsanleitung
Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren
Fachhändler.
Sicherheitshinweis:
Installation und Wartungsarbeiten sollten nur von zertizierten Technikern
vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und
Anforderungen entsprechen und dadurch verhindern, dass Ihr Garantieanspruch
erlischt.

D-Link DCS-1201 Quick Installation Guide 9
9
DEUTSCH

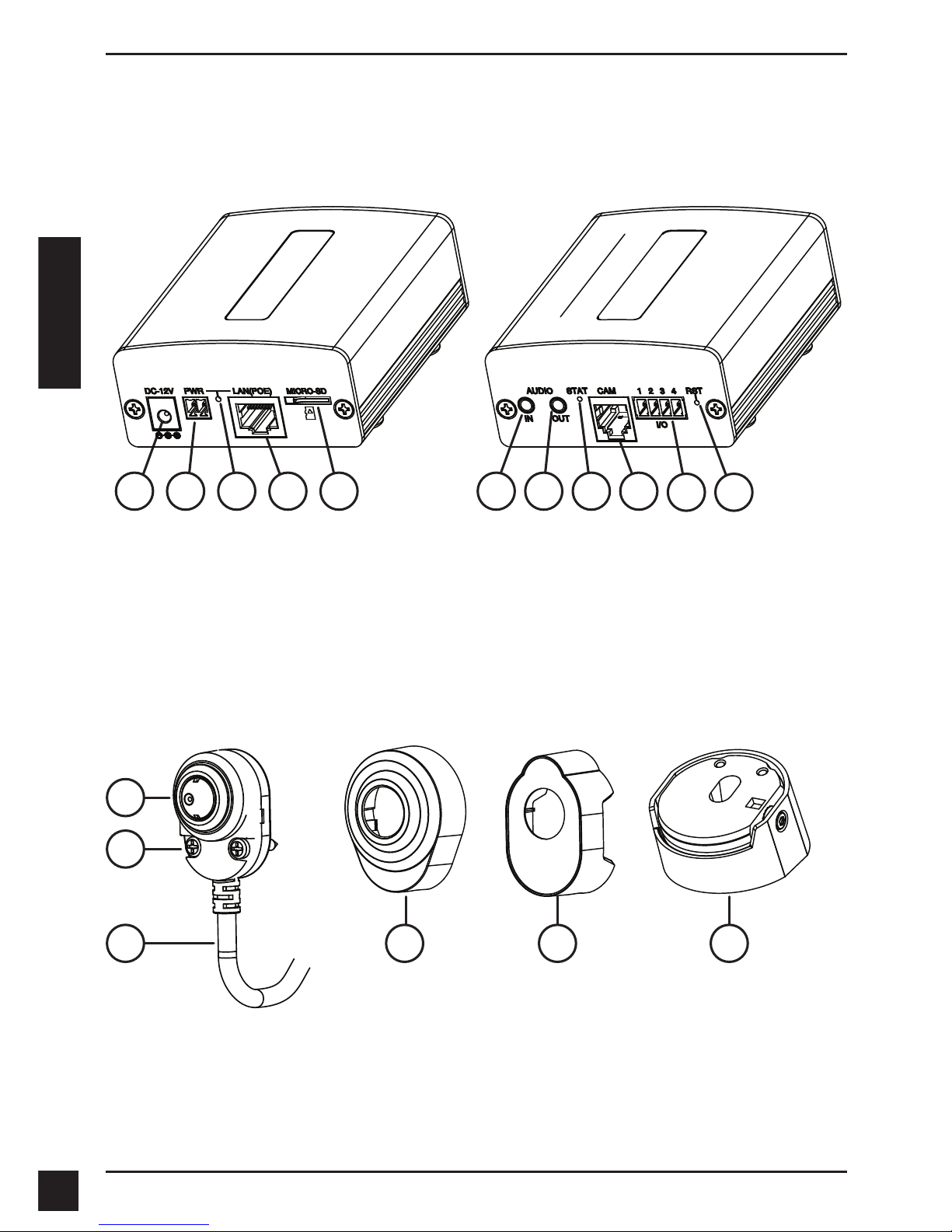

Hardware-Überblick
1 2 3 4 5 6 7 8 9 10 11
1Netzteilanschluss 7Audioausgang
2Gleichstromanschluss 8Status-LED
3LAN-Status-LED 9Kamera-Port
4LAN (PoE) Port 10 Anschlüsse für digitalen Ein-/
Ausgang
5microSD-Karteneinschub 11 Rücksetztaste (Reset)
6Audioeingang
12 Kameraobjektiv 15 Kameraabdeckung
13 Montagelöcher 16 Gerade Montagehalterung
14 Kamerakabel 17 Abgewinkelte Montagehalterung
15 16 17
12
13
14
Rückseite Vorderseite
Steuereinheit

D-Link DCS-1201 Quick Installation Guide
10
10
DEUTSCH

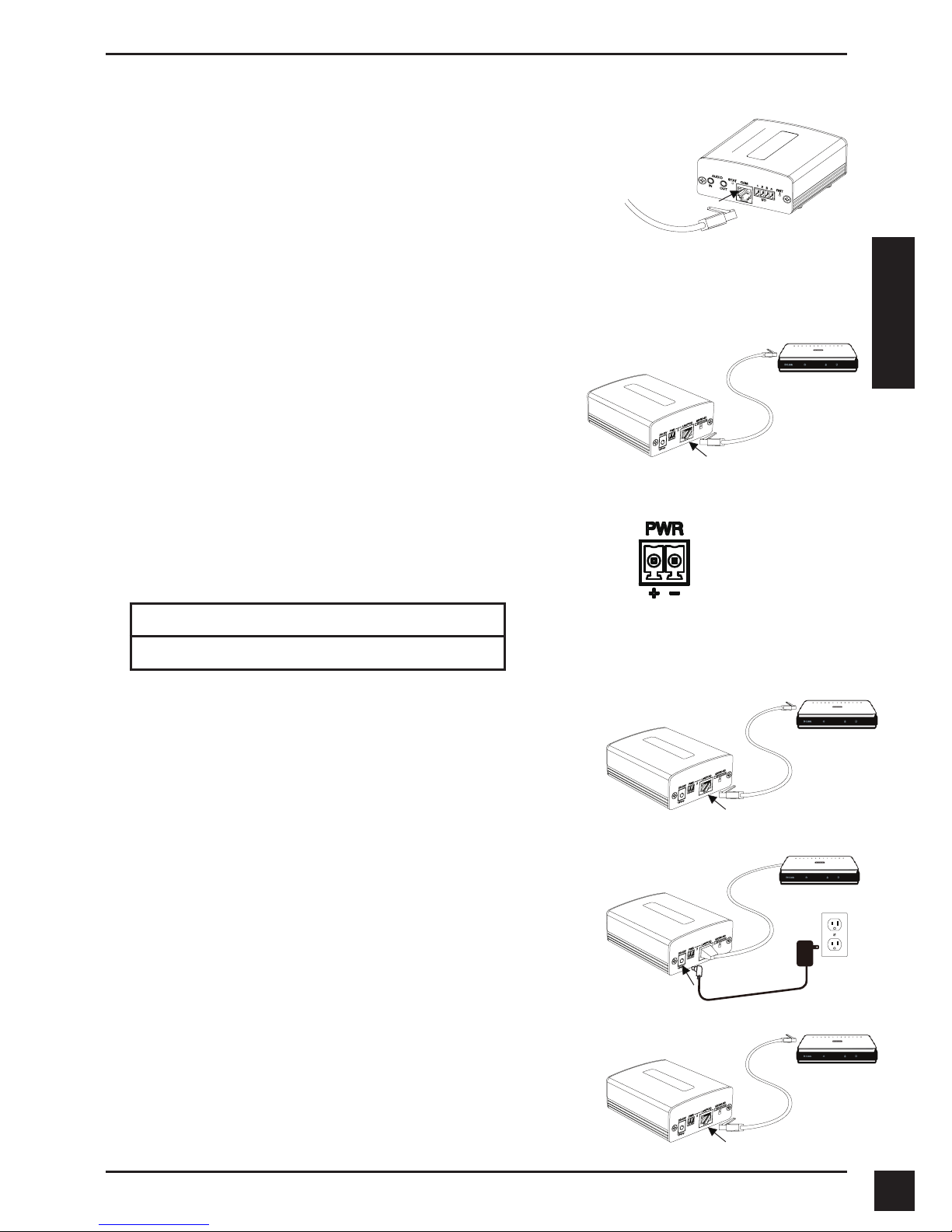

Anschluss der Kamera
Schließen Sie das Kamerakabel an den CAM-Port der
Steuereinheit an.
Es stehen Ihnen drei verschiedene
Stromversorgungsmöglichkeiten für die DCS-1201 zur
Verfügung: über PoE, über den Gleichstromanschluss der
Steuereinheit (PWR) oder über ein Netzteil.
Stromversorgung der Kamera über PoE (Klasse 2):
Schließen Sie ein Ethernet-Kabel an den LAN (PoE)
Port der Steuereinheit an. Schließen Sie das andere
Ende des Kabels an Ihren PoE-Switch oder einen
PoE-Injektor an.
Stromversorgung der Kamera über den
Gleichstromanschluss (PWR) der Steuereinheit:
Schließen Sie Ihre Stromquelle an den
Gleichstromanschluss der Steuereinheit an. Für den
Gleichstromanschluss gelten folgende technische
Angaben:
PIN +: 8-28 V Gleichstrombetriebsspannung (Pluspol)
PIN -: Erdung (Minuspol)
Schließen Sie ein Ethernet-Kabel an den LAN (PoE)
Port der Steuereinheit an. Verbinden Sie das andere
Ende des Kabels mit Ihrem Netzwerk.
Stromversorgung der Kamera über ein Netzteil (nicht
im Lieferumfang enthalten):
Schließen Sie ein Netzteil (12 V 1,5 A) an den
Netzteilanschluss der Steuereinheit an.
Schließen Sie ein Ethernet-Kabel an den LAN (PoE)
Port der Steuereinheit an. Verbinden Sie das andere
Ende des Kabels mit Ihrem Netzwerk.

D-Link DCS-1201 Quick Installation Guide 11
11
DEUTSCH

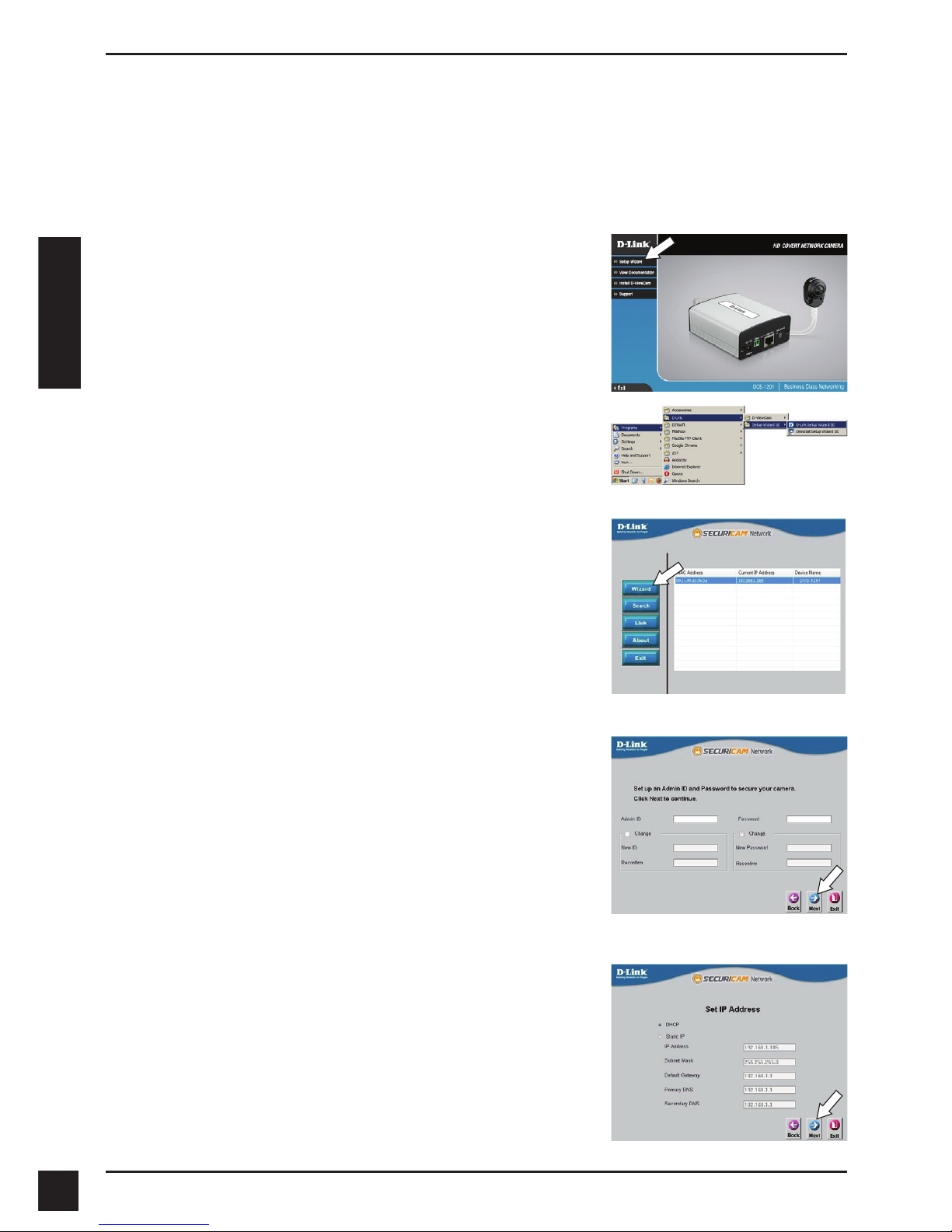

Konguration der Kamera
Legen Sie die DCS-1201 CD in das CD-ROM-Laufwerk Ihres Computers, um die
Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch
ausgeführt werden oder der D-Link Launcher startet nicht automatisch, klicken
Sie auf die Startschaltäche und geben Sie D:\autorun.exe ein (wobei D: für
den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht) und drücken Sie die
Eingabetaste.
Klicken Sie auf das Symbol für den D-Link Setup-
Assistenten SE, der in Ihrem Windows-Startmenü (Start
> D-Link > Setup Wizard SE) erstellt wurde.
Der Setup-Assistent wird aufgerufen und zeigt die MAC-
und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem
Netzwerk ein DHCP-Server vorhanden ist, wird eine
gültige IP-Adresse angezeigt. Weist Ihr Netzwerk keinen
DHCP-Server auf, wird die standardmäßige statische
IP-Adresse 192.168.0.20 der Netzwerkkamera angezeigt.
Wählen Sie Ihre Kamera aus und klicken Sie dann auf
Wizard (Assistent), um fortzufahren.
Klicken Sie auf Setup Wizard (Setup-Assistenten) und
folgen Sie den Anweisungen zu dessen Installation.
Geben Sie die Administratorkennung und das Kennwort
ein. Bei Erstanmeldung ist die standardmäßige
Administratorkennung admin. Das Feld zur Eingabe des
Kennworts (Password) bleibt leer.
Klicken Sie auf die Kontrollkästchen, wenn Sie die
Administratorkennung und das Kennwort für die Kamera
ändern möchten. Geben Sie die neue Kennung und das
Kennwort ein, das Sie verwenden möchten.
Klicken Sie auf Next (Weiter), um fortzufahren.
Wählen Sie DHCP, wenn Ihrer Kamera automatisch eine
IP-Adresse von einem DHCP-Server (wie z. B. einem
Router) zugewiesen wird.
Wählen Sie Static IP (Statische IP-Adresse), wenn Sie
die IP-Einstellungen für die Kamera manuell eingeben
möchten.
Klicken Sie auf Next (Weiter), um fortzufahren.

D-Link DCS-1201 Quick Installation Guide
12
12
DEUTSCH

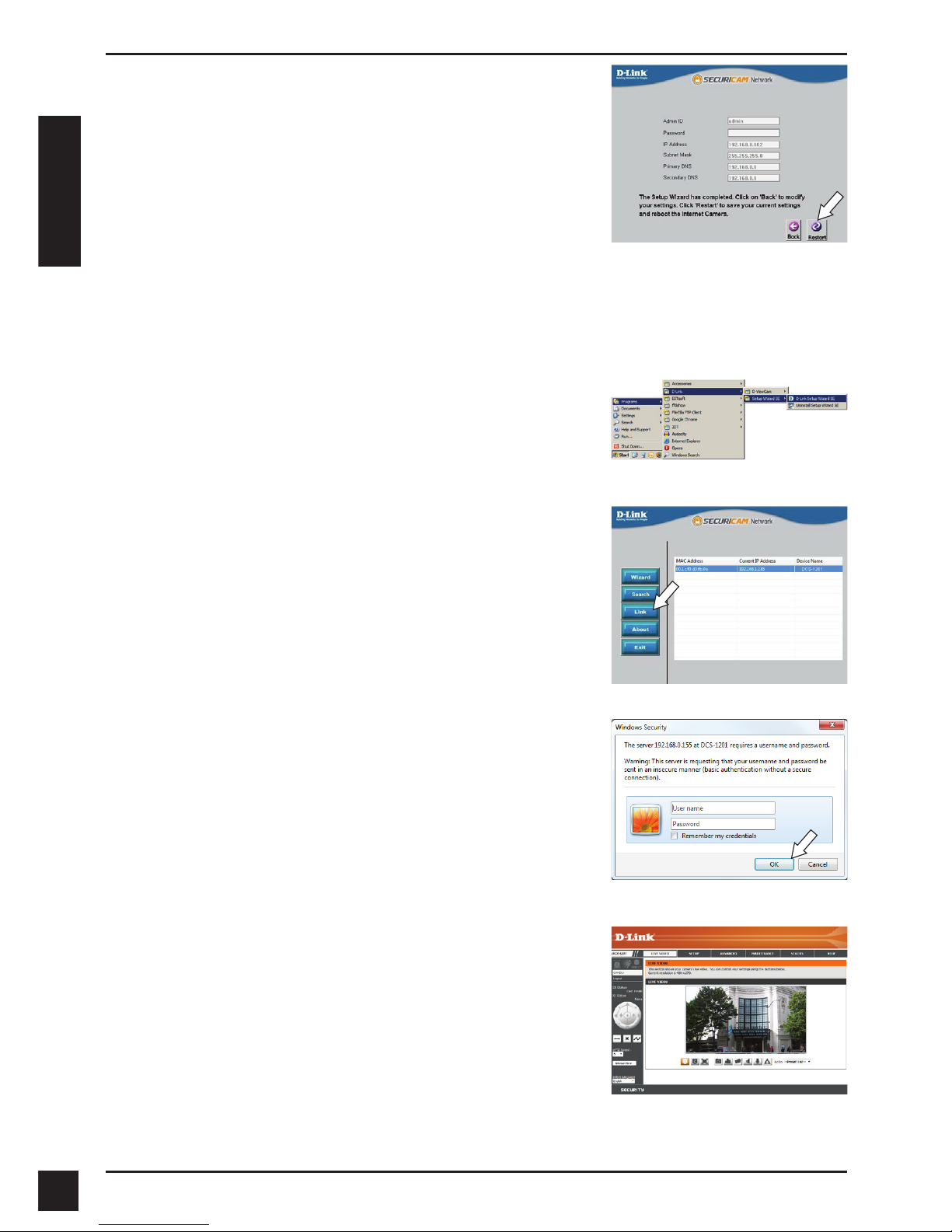

Anzeige Ihrer Kamera über einen Webbrowser
Klicken Sie auf das Symbol für den D-Link Setup-
Assistenten SE, der in Ihrem Windows-Startmenü (Start
> D-Link > Setup Wizard SE) erstellt wurde.
Wählen Sie die Kamera aus und klicken Sie auf Link, um
auf die Web-Konguration zuzugreifen.
Der Setup-Assistent öffnet automatisch Ihren Webbrowser
mit der IP-Adresse der Kamera.
In diesem Abschnitt werden Live-Videoaufnahmen Ihrer
Kamera angezeigt. Sie können Ihr Videoprol auswählen
und die Kamera anzeigen und bedienen. Weitere
Informationen zur Web-Konguration nden Sie in dem
auf der CD-ROM enthaltenen Benutzerhandbuch oder auf
der D-Link-Website.
Geben Sie als Standard-Benutzernamen admin ein und
lassen Sie das Feld „Password“ (Kennwort) leer. Klicken
Sie auf OK, um fortzufahren.
Prüfen Sie Ihre Einstellungen und klicken Sie dann auf
Restart (Neustart).

D-Link DCS-1201 Quick Installation Guide 13
13
DEUTSCH
Montageanleitung
Es ist unbedingt ratsam, zuerst die Kamera zu kongurieren und zu testen, bevor Sie
die Montage der Kamera vornehmen.
Montage direkt an einer Wand/Decke
Verwenden Sie die mitgelieferten Schrauben, um die Kamera an der gewünschten
Position zu montieren. Bringen Sie dann die Kameraabdeckung an.
Verdeckter Einbau
Bohren Sie ein im Durchmesser 9 mm großes Loch in die Wand/Decke von nicht mehr
als 5 mm Tiefe. Ziehen Sie die Klebefolie auf der geraden Montagehalterung ab und
bringen Sie sie an der Wand-/Deckeninnenseite an. Setzen Sie die Kamera ein und
verwenden Sie die Schraube und Unterlegscheibe zum Befestigen der Kamera in der
Montagehalterung.
Montage mithilfe der abgewinkelten Montagehalterung
Bringen Sie die abgewinkelte Montagehalterung mithilfe der mitgelieferten Schraube an
der Wand/Decke an. Bringen Sie die Kamera an der abgewinkelten Montagehalterung
mithilfe der mitgelieferten Schrauben (wie angezeigt) an. Sie können die Achse
der Winkelmontagehalterung mithilfe des mitgelieferten Sechskantschlüssels Ihren
Wünschen entsprechend einstellen.

D-Link DCS-1201 Quick Installation Guide
14
14
DEUTSCH
Montage der Steuereinheit
Bringen Sie die Montagehalterungen mithilfe der 4 Schrauben an der Steuereinheit
an. Verwenden Sie dann 2 Schrauben zum Anbringen der Steuereinheit an der
gewünschten Position.
Weitere Informationen
Zusätzliche Hilfe und Produktinformationen stehen Ihnen online unter
http://www.dlink.com zur Verfügung.
Garantiebestimmungen
Landesspezische Informationen zu Gewährleistungen nden Sie unter
http://warranty.dlink.com/.

D-Link DCS-1201 Quick Installation Guide 15
15
FRANÇAIS
Guide d'installation rapide
Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer
le DCS-1201 sur votre réseau. Pour obtenir des informations complémentaires sur
l'utilisation de la caméra, consultez le Manuel d'utilisation, disponible sur le CD joint à
ce coffret, ou téléchargez-le sur le site Web d'assistance D-Link.
Contenu de la boîte
DCS-1201 HD Covert Network Camera (comprend un boîtier de commande
et une caméra)
Capot de la caméra
Support de montage plat
Support de montage courbe
Kit de montage (avec clé hexagonale et plaques de montage pour le boîtier
de commande)
Manuel et logiciel sur CD-ROM
Guide d'installation rapide
Communiquez avec votre revendeur s'il manque l'un des éléments ci-dessus.
Remarque de sécurité :
L'installation et l'entretien doivent tre raliss par des techniciens qualis an d'tre
conformes à tous les codes locaux et d'éviter d'annuler votre garantie.

D-Link DCS-1201 Quick Installation Guide
16
16
FRANÇAIS
Description du matériel
1 2 3 4 5 6 7 8 9 10 11
1Connecteur d’alimentation CC 7Connecteur de sortie audio
2Connecteur d’alimentation 8Voyant d’état
3Voyant d'état du réseau local 9Port de la caméra
4Port LAN (PoE) 10 Connecteurs DI/DO :
5Port de carte MicroSD 11 Bouton de rinitialisation
6Connecteur d'entrée audio
12 Objectif de la caméra 15 Capot de la caméra
13 Trous de xation 16 Support de montage plat
14 Câble de la caméra 17 Support de montage courbe
15 16 17
12
13
14
Arrière Avant
Boîtier de commande

D-Link DCS-1201 Quick Installation Guide 17
17
FRANÇAIS
Connexion de la caméra
Connectez le câble de la caméra au port CAM du boîtier
de commande.
Vous pouvez alimenter la DCS-1201 de trois manières :
par PoE, en la connectant au bornier ou en la reliant à un
adaptateur secteur.
Alimentation de la caméra par PoE (classe 2) :
Connectez une extrémité du câble Ethernet au port de
réseau local (PoE) du boîtier de commande. Connectez
l’autre extrémité du câble à votre commutateur ou
injecteur PoE.
Alimentation de la caméra en la connectant au
bornier :
Connectez votre source d'alimentation au bornier situé
sur le boîtier de commande. Les caractéristiques du
bornier sont présentées ci-dessous.
Broche + : Entre 8-28 Vcc
Broche - : Terre
Connectez une extrémité du câble Ethernet au port de
réseau local (PoE) du boîtier de commande. Connectez
l'autre extrémité du câble à votre réseau.
Alimentation de la caméra en la reliant à un
adaptateur secteur (non inclus) :
Connectez un adaptateur d'alimentation de 12 V
et 1,5 A au connecteur d'alimentation du boîtier de
commande.
Connectez une extrémité du câble Ethernet au port de
réseau local (PoE) du boîtier de commande. Connectez
l'autre extrémité du câble à votre réseau.

D-Link DCS-1201 Quick Installation Guide
18
18
FRANÇAIS
Conguration de la caméra
Insérez le CD de la DCS-1201 dans le lecteur de CD-ROM de l'ordinateur pour lancer
l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée
ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement,
cliquez sur le bouton Démarrer et saisissez D:\autorun.exe (où D: représente la lettre
de votre lecteur de CD-ROM), puis appuyez sur Entrée.
Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de
conguration D-Link SE) cre dans votre menu Dmarrer
de Windows (Démarrer > D-Link > Setup Wizard SE
(Assistant de conguration SE).
L'Assistant de conguration s'ouvre et afche les adresses
MAC et IP de votre ou de vos caméras. Si un serveur
DHCP se trouve sur votre réseau, une adresse IP valide
s’afche. Si votre rseau n'utilise pas de serveur DHCP,
l'adresse IP statique par défaut de la caméra réseau
(192.168.0.20) s'afche.
Sélectionnez votre caméra, puis cliquez sur Wizard
(Assistant) pour continuer.
Cliquez sur Setup Wizard (Assistant de conguration)
et suivez les instructions pour installer l'assistant de
conguration.
Saisissez l'ID admin et le mot de passe. Lorsque vous
vous connectez pour la première fois, l'ID Admin par
défaut est admin et le mot de passe est vierge.
Cliquez sur les cases si vous souhaitez changer l'ID
admin et le mot de passe de la caméra, puis saisissez le
nouvel ID et le nouveau mot de passe que vous souhaitez
utiliser.
Cliquez sur Next (Suivant) pour continuer.
Sélectionnez DHCP si la caméra obtient une adresse IP
automatiquement d'un serveur DHCP (par exemple, un
routeur).
Sélectionnez Static IP Address (Adresse IP statique)
si vous voulez saisir les paramètres IP de la caméra
manuellement.
Cliquez sur Next (Suivant) pour continuer.
