DAB EVOPLUS SMALL 60/180 M Operating and maintenance manual

ISTRUZIONI PER L’INSTALLAZIONE E LAMANUTENZIONE
INSTRUCTIONS FOR INSTALLATION AND MAINTENANCE
INSTRUCCIONES PARA LA INSTALACIÓN Y EL MANTENIMIENTO
INSTALLATIONS - OCH UNDERHÅLLSANVISNING
INSTRUCTIONS POUR L’INSTALLATION ET LAMAINTENANCE
INSTRUCTIES VOOR INGEBRUIKNAME EN ONDERHOUD
INSTRUCTIUNI DE INSTALARE SI INTRETINERE
INSTALLATIONSANWEISUNG UND WARTUNG
INSTRUKCJA MONTAŻU I KONSERWACJI
ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΤΗ ΣΥΝΤΗΡΗΣΗ
NÁVOD NA POUŽITÍ A ÚDRŽBU
NÁVOD NA INŠTALÁCIU A ÚDRŽBU
MONTAJ VE BAKIM IÇIN BILGILER
UZSTĀDĪŠANAS UN TEHNISKĀS APKOPES ROKASGRĀMATA
MONTAVIMO IR TECHNINĖS PRIEŽIŪROS INSTRUKCIJOS
INSTRUÇÕES PARAA INSTALAÇAO
РУКОВОДСТВО ПО МОНТАЖУ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ASENNUS- JA HUOLTO-OHJEET
NAVODILA ZA VGRADNJO IN UPORABO
ИНСТРУКЦИЯ ЗА ИНСТАЛИРАНЕ И ОБСЛУЖВАНЕ
HASZNÁLATI ÚTMUTATÓ A BEÁLLÍTÁSHOZ ÉS KARBANTARTÁSHOZ
V2.0
SMALL

40/180 M
60/180 M
80/180 M
110/180 M
40/180 SAN M
60/180 SAN M
80/180 SAN M
110/180 SAN M
40/180 XM
60/180 XM
80/180 XM
110/180 XM
B 40/220.32 M
B 60/220.32 M
B 80/220.32 M
B 110/220.32 M
B 40/220.32 SAN M
B 60/220.32 SAN M
B 80/220.32 SAN M
B 110/220.32 SAN M
D 40/220.32 M
D 60/220.32 M
D 80/220.32 M
D 110/220.32 M
B 40/250.40 M
B 60/250.40 M
B 80/250.40 M
B 110/250.40 M
B 40/250.40 SAN M
B 60/250.40 SAN M
B 80/250.40 SAN M
B 110/250.40 SAN M
D 40/250.40 M
D 60/250.40 M
D 80/250.40 M
D 110/250.40 M
ITALIANO
ENGLISH
ESPAÑOL
SVENSKA
FRANÇAIS
NEDERLANDS
ROMANA
DEUTSCH
POLSKI
ΕΛΛΗΝΙΚΑ
ČESKY
SLOVENSKÝ JAZYK
TÜRÇE
LATVIEŠU
LIETUVIŠKAI
PORTUGUÊS
РУССКИЙ
SUOMI
SLOVENŠČINA
БЪЛГАРСКИ
MAGYAR
pag.
page
pág
sid
page
bladz
pag.
Seite
strona
Σελίδα
strana
str.
say
lpp.
psl.
pág
стр.
sivu
str.
Стр.
Old.
01
14
26
38
50
62
74
86
98
110
122
134
146
158
170
182
194
206
218
230
242

ITALIANO IT
1
INDICE
1. Legenda.........................................................................................2
2. Generalità......................................................................................2
2.1 Sicurezza................................................................................. 2
2.2 Responsabilità......................................................................... 2
2.3 Avvertenze Particolari..............................................................2
3. Liquidi Pompati............................................................................. 3
4. Applicazioni................................................................................... 3
5. Dati Tecnici.................................................................................... 3
5.1 Compatibilità Elettromagnetica (EMC).....................................5
6. Gestione ........................................................................................5
6.1 Immagazzinaggio..................................................................... 5
6.2 Trasporto ................................................................................. 5
6.3 Peso.........................................................................................5
7. Installazione.................................................................................. 5
7.1 Installazione e Manutenzione Del Circolatore......................... 5
7.2 Rotazione Delle Teste Motore..................................................6
7.3 Valvola di non ritorno............................................................... 6
8. Collegamenti Elettrici................................................................... 6
8.1 Collegamento Di Alimentazione...............................................7
9. Avviamento ................................................................................... 8
10. Funzioni.........................................................................................8

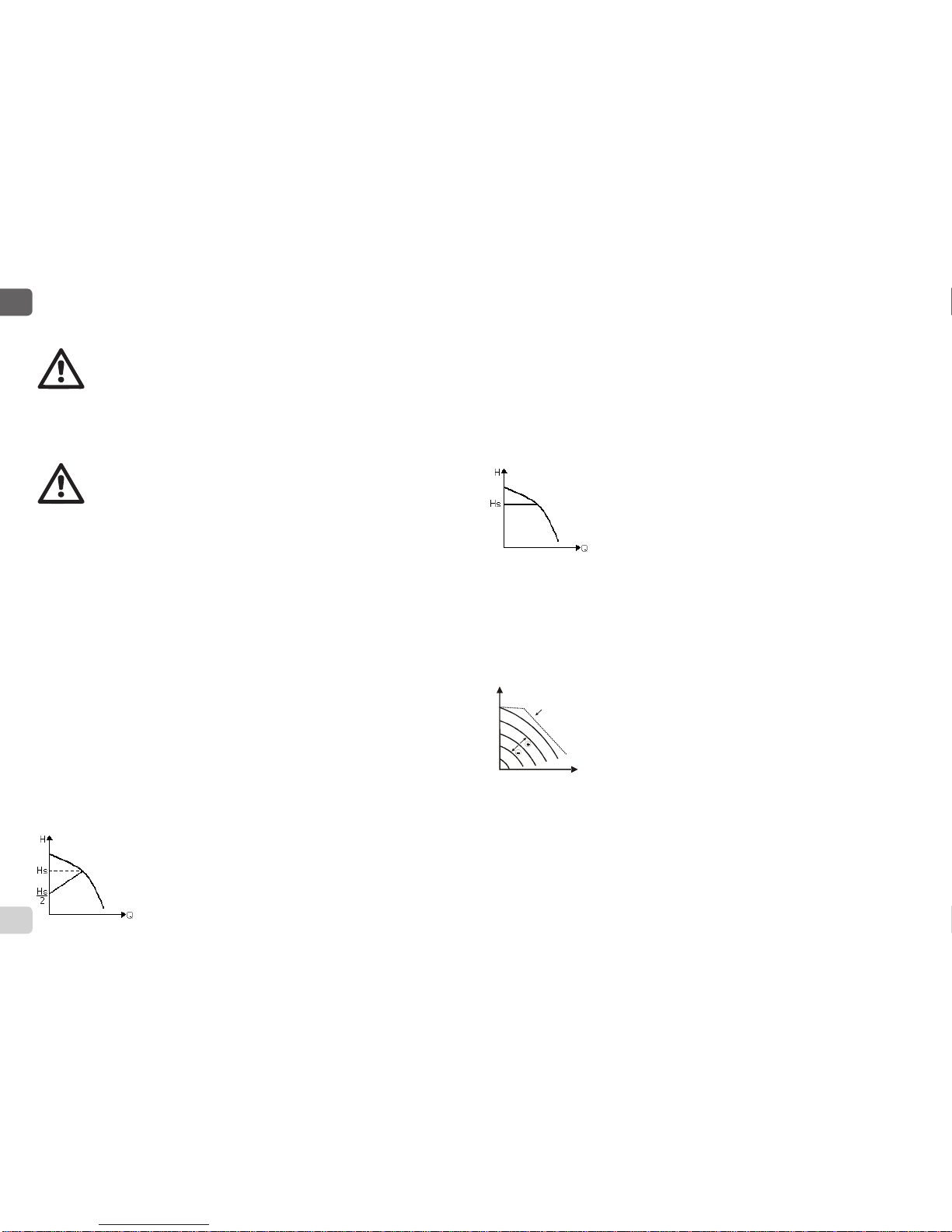

10.1 Modi Di Regolazione..............................................................8
10.1.1 Regolazione a Pressione Differenziale Proporzionale... 8
10.1.2 Regolazione a Pressione Differenziale Costante........... 8
10.1.3 Regolazione a Curva Costante ......................................8
10.2 Modi Di Espansione...............................................................8

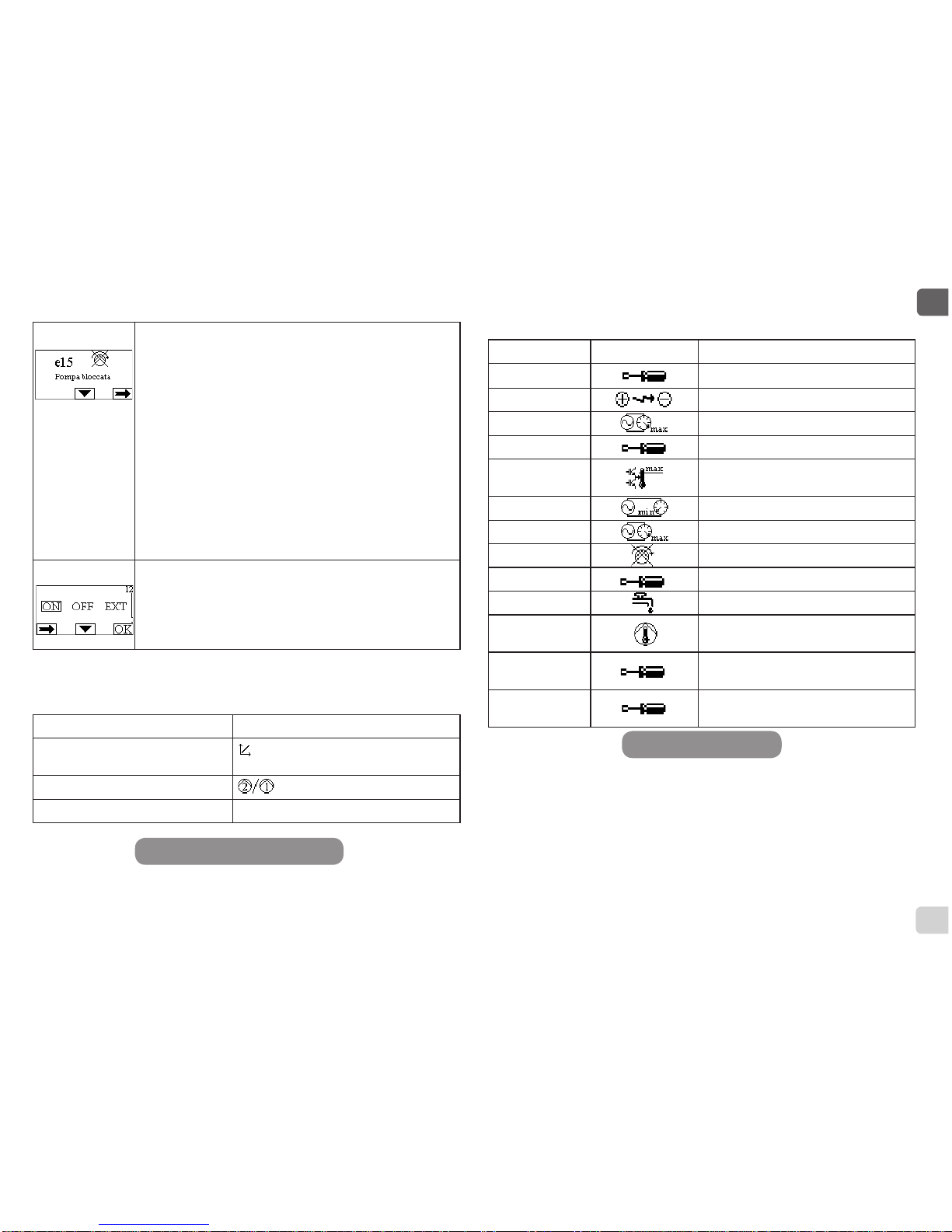

11. Pannello Di Controllo................................................................... 9
11.1 Display Graco....................................................................... 9
11.2 Tasti Di Navigazione .............................................................. 9
11.3 Luci Di Segnalazione............................................................. 9
12. Menù .............................................................................................. 9
13. Impostazioni Di Fabbrica............................................................. 11
14. Tipi Di Allarme............................................................................... 11
15. Smaltimento..................................................................................11
16. Condizione Di Errore e Ripristino............................................... 12
INDICE DELLE FIGURE

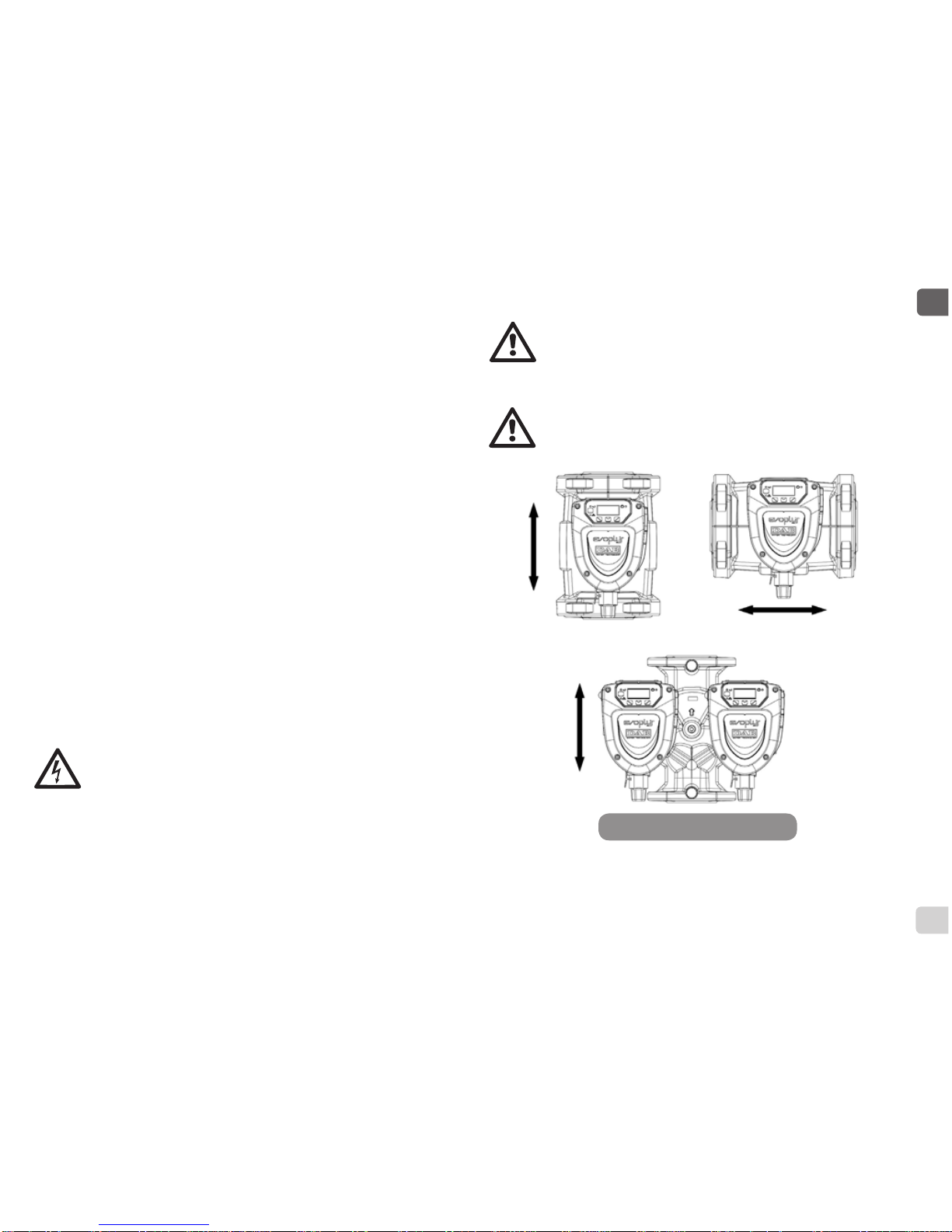

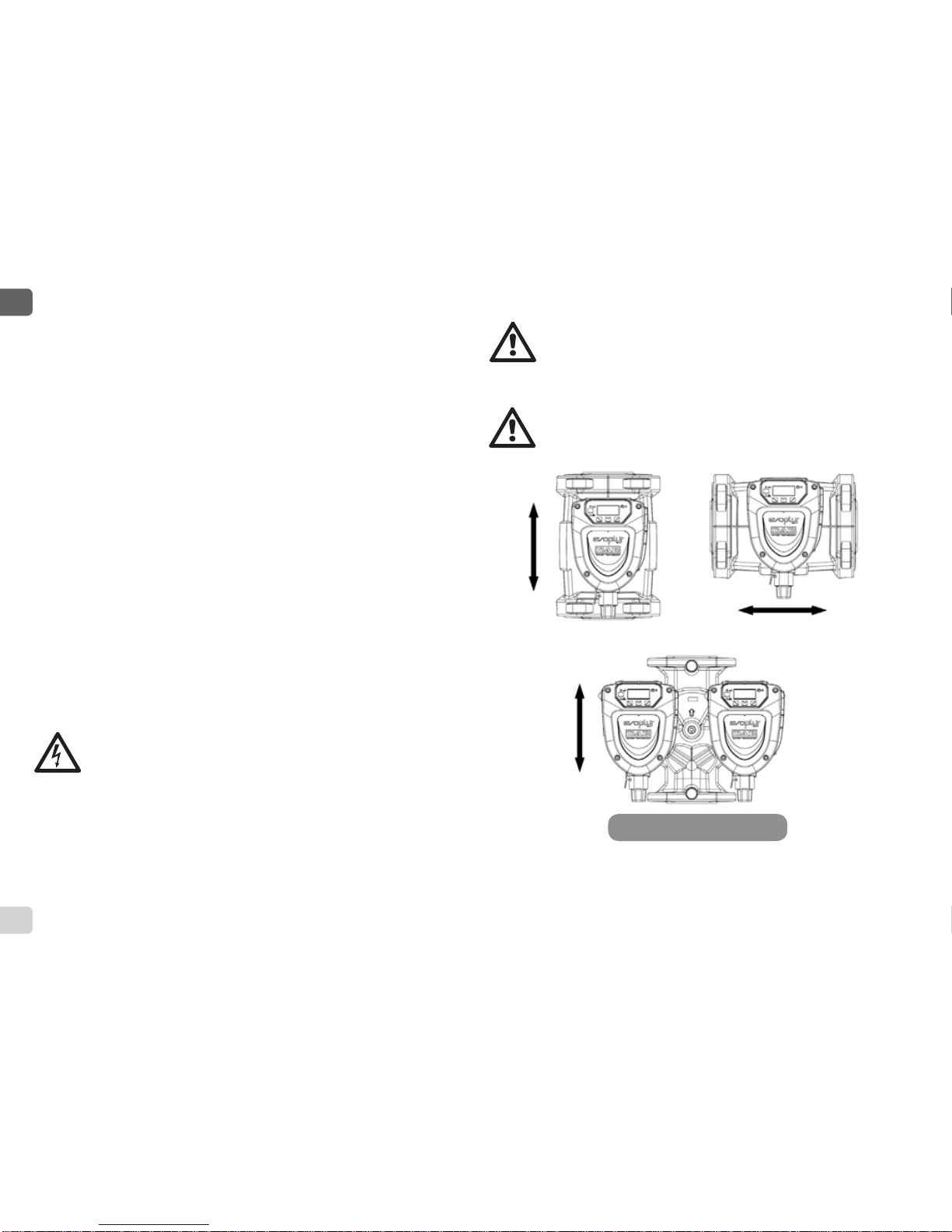

Figura 1: Posizione di montaggio...........................................................5
Figura 2: Installazione su Tubazioni Orizzontali.....................................6

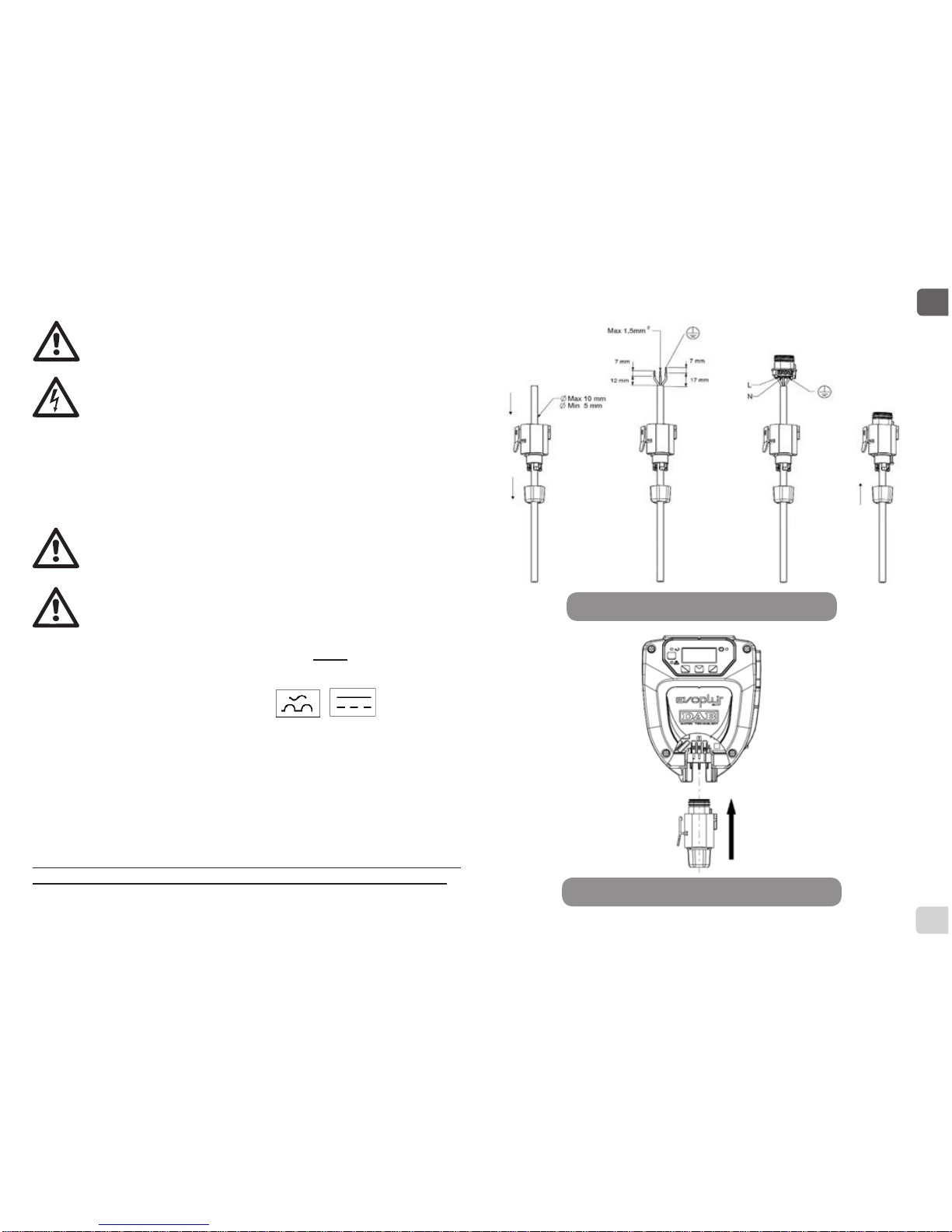

Figura 3: Cablaggio Connettore di Alimentazione..................................7
Figura 4: Connessione Connettore di Alimentazione .............................7

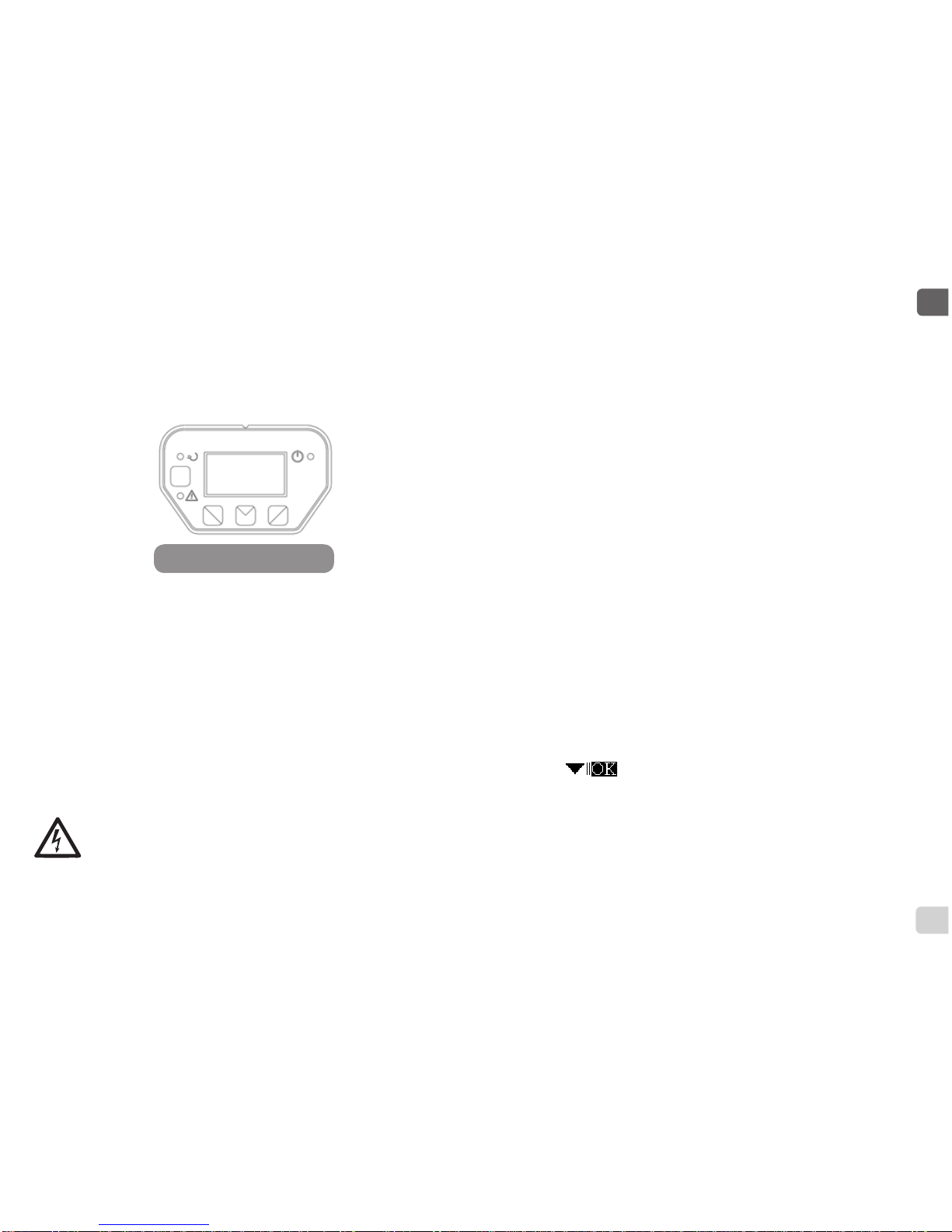

Figura 5: Pannello di Controllo...............................................................9
INDICE TABELLE
Tabella 1: Prevalenza massima (Hmax) e portata massima (Qmax) dei
circolatori EVOPLUS..............................................................................4
Tabella 2: Impostazioni di Fabbrica......................................................11

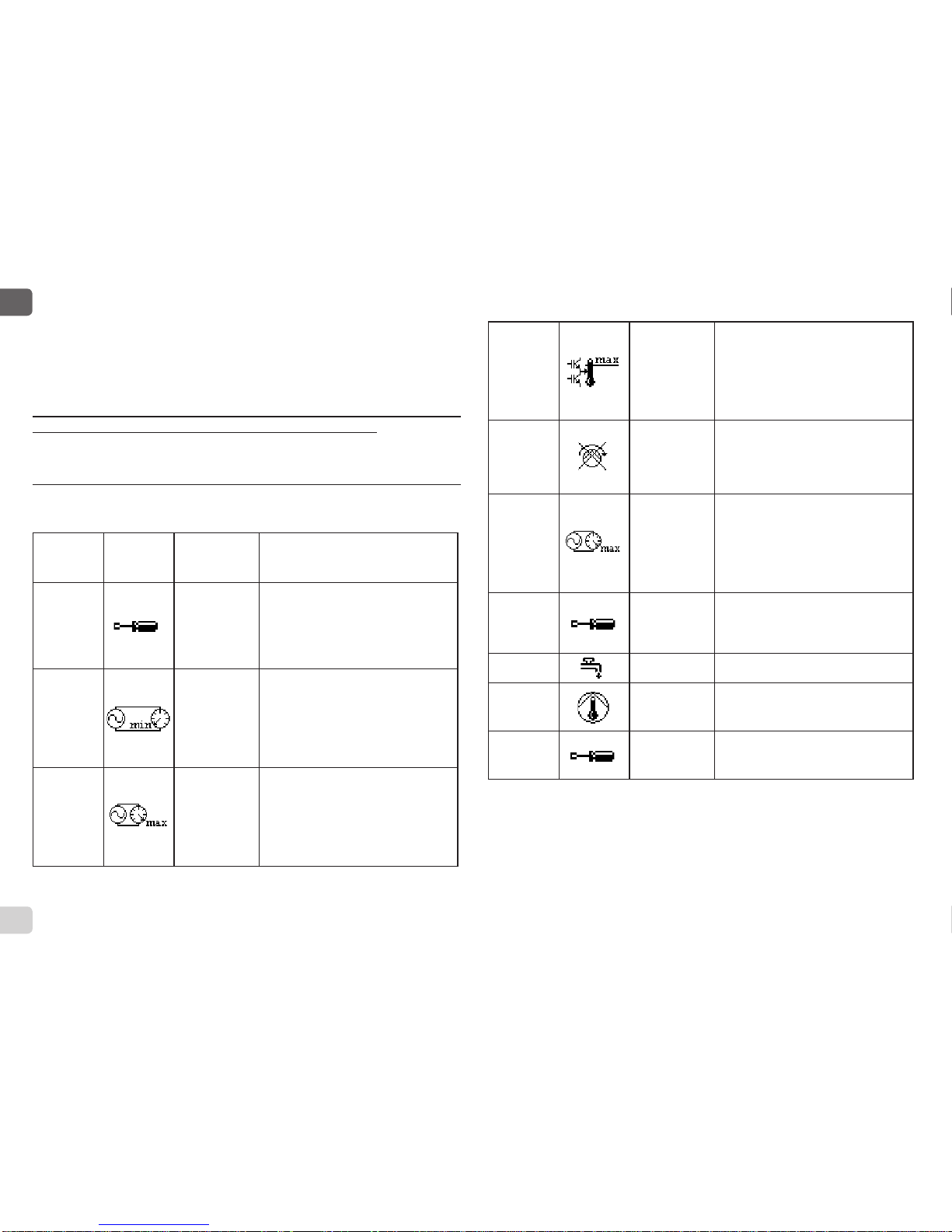

Tabella 3: Elenco Allarmi ..................................................................... 11

ITALIANO
IT
2
1. LEGENDA
Sul frontespizio è riportata la versione del presente documento nella
forma Vn.x. Tale versione indica che il documento è valido per tutte le
versioni software del dispositivo n.y. Es.: V3.0 è valido per tutti i Sw: 3.y
Nel presente documento si utilizzeranno i seguenti simboli per eviden-
ziare situazioni di pericolo:
Situazione di pericolo generico. Il mancato rispetto delle prescri-
zioni che lo seguono può provocare danni alle persone e alle cose.
Situazione di pericolo shock elettrico. Il mancato rispetto delle
prescrizioni che lo seguono può provocare una situazione di grave
rischio per l’incolumità delle persone.
2. GENERALITÀ
Prima di procedere all’installazione leggere attentamente que-
sta documentazione.
L’installazione, l’allacciamento elettrico e la messa in esercizio devono
essere eseguite da personale specializzato, nel rispetto delle norme di
sicurezza generali e locali vigenti nel paese d’installazione del prodotto.
Il mancato rispetto delle presenti istruzioni, oltre a creare pericolo per l’in-
columità delle persone e danneggiare le apparecchiature, farà decadere
ogni diritto di intervento in garanzia.
L’apparecchio non è destinato ad essere usato da persone (bambini
compresi) le cui capacità siche sensoriali e mentali siano ridotte, oppure
con mancanza di esperienza o di conoscenza, a meno che esse abbiano
potuto beneciare, attraverso l’intermediazione di una persona respon-
sabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti
l’uso dell’apparecchio. I bambini devono essere sorvegliati per sincerarsi
che non giochino con l’apparecchio.
Vericare che il prodotto non abbia subito danni dovuti al tra-
sporto o al magazzinaggio. Controllare che l’involucro esterno
sia integro ed in ottime condizioni.
2.1 Sicurezza
L’utilizzo è consentito solamente se l’impianto elettrico è contraddistinto
da misure di sicurezza secondo le Normative vigenti nel paese di instal-
lazione del prodotto.
2.2 Responsabilità
Il costruttore non risponde del buon funzionamento della macchina o di
eventuali danni da questa provocati, qualora la stessa venga manomes-
sa, modicata e/o fatta funzionare fuori dal campo di lavoro consigliato o
in contrasto con altre disposizioni contenute in questo manuale.
2.3 Avvertenze Particolari
Prima di intervenire sulla parte elettrica o meccanica dell’impian-
to togliere sempre la tensione di rete. Attendere lo spegnimen-
to delle spie luminose sul pannello di controllo prima di aprire
l’apparecchio stesso. Il condensatore del circuito intermedio in
continua resta carico con tensione pericolosamente alta anche
dopo la disinserzione della tensione di rete.
Sono ammissibili solo allacciamenti di rete saldamente cablati.
L’apparecchio deve essere messo a terra (IEC 536 classe 1, NEC
ed altri standard al riguardo).
Morsetti di rete e i morsetti motore possono portare tensione
pericolosa anche a motore fermo.
Se il cavo di alimentazione è danneggiato, esso deve essere so-
stituito dal servizio assistenza tecnica o da personale qualica-
to, in modo da prevenire ogni rischio.

ITALIANO IT
3
3. LIQUIDI POMPATI
La macchina è progettata e costruita per pompare acqua, priva di so-
stanze esplosive e particelle solide o bre, con densità pari a 1000
Kg/m³, viscosità cinematica uguale ad 1mm²/s e liquidi non chimicamente
agressivi. È possibile utilizzare glicole etilenico in percentuale non supe-
riore al 30%.
4. APPLICAZIONI
I circolatori della serie EVOPLUS SMALL consentono una regolazione
integrata della pressione differenziale che permette di adattare le presta-
zioni del circolatore alle effettive richieste dell’impianto. Questo determi-
na notevoli risparmi energetici, una maggiore controllabilità dell’impianto
e una riduzione della rumorosità.
I circolatori EVOPLUS SMALL sono concepiti per la circolazione di:
- acqua in impianti di riscaldamento e condizionamento.
- acqua in circuiti idraulici industriali.
- acqua sanitaria solo per le versioni con corpo pompa in bronzo.
I circolatori EVOPLUS SMALL sono autoprotetti contro:
- Sovraccarichi
- Mancanza di fase
- Sovratemperatura
- Sovratensione e sottotensione
5. DATI TECNICI
Tensione di alimentazione 1x220-240 V (+/-10%), 50/60 Hz
Potenza assorbita Si veda targhetta dati elettrici
Corrente massima Si veda targhetta dati elettrici
Grado di protezione IP44
Classe di protezione F
Classe TF TF 110
Motoprotettore Non è necessario un motoprotet- tore esterno
Massima temperatura ambiente 40 ºC
Temperatura liquido -10 ºC ÷ 110 ºC
Portata Si veda Tabella 1
Prevalenza Si veda Tabella 1
Pressione di esercizio massima 1.6 MPa
Pressione di esercizio minima 0.1 MPa
Lpa [dB(A)] <= 33

ITALIANO
IT
4
EVOPLUS SMALL Hmax [m] Qmax [m3/h] EVOPLUS SMALL Hmax [m] Qmax [m3/h]
40/180 M - 40/180 SAN M* 4,0 6,0
60/180 M - 60/180 SAN M* 6,0 7,0
80/180 M - 80/180 SAN M* 8,0 8,0
110/180 M - 110/180 SAN M* 11,0 9,0
40/180 XM 4,0 6,0
60/180 XM 6,0 7,2
80/180 XM 8,0 8,2
110/180 XM 11,0 10,0
B 40/220.32 M - B 40/220.32 SAN M* 4,0 7,4 D 40/220.32 M 4,0 7,0
B 60/220.32 M - B 60/220.32 SAN M* 6,0 9,0 D 60/220.32 M 6,0 8,0
B 80/220.32 M - B 80/220.32 SAN M* 8,0 10,0 D 80/220.32 M 8,0 9,0
B 110/220.32 M - B 110/220.32 SAN M* 11,0 11,0 D 110/220.32 M 11,0 10,0
B 40/250.40 M - B 40/250.40 SAN M* 4,0 8,4 D 40/250.40 M 4,0 8,0
B 60/250.40 M - B 60/250.40 SAN M* 6,0 9,8 D 60/250.40 M 6,0 9,0
B 80/250.40 M - B 80/250.40 SAN M* 8,0 10,8 D 80/250.40 M 8,0 10,0
B 110/250.40 M - B 110/250.40 SAN M* 11,0 12,0 D 110/250.40 M 11,0 11,2
*Questo circolatore è adatto solo per acqua potabile.
Tabella 1: Prevalenza massima (Hmax) e portata massima (Qmax) dei circolatori EVOPLUS SMALL

ITALIANO IT
5
5.1 Compatibilità Elettromagnetica (EMC)
I circolatori EVOPLUS SMALL rispettano la norma EN 61800-3, nella ca-
tegoria C2, per la compatibilità elettromagnetica.
- Emissioni elettromagnetiche – Ambiente industriale (in alcuni casi
possono essere richieste misure di contenimento).
- Emissioni condotte – Ambiente industriale (in alcuni casi possono
essere richieste misure di contenimento).
6. GESTIONE
6.1 Immagazzinaggio
Tutti i circolatori devono essere immagazzinati in luogo coperto, asciutto
e con umidità dell’aria possibilmente costante, privo di vibrazioni e pol-
veri. Vengono forniti nel loro imballo originale nel quale devono rimanere
no al momento dell’installazione. Se così non fosse provvedere a chiu-
dere accuratamente la bocca di aspirazione e mandata.
6.2 Trasporto
Evitare di sottoporre i prodotti ad inutili urti e collisioni. Per sollevare e
trasportare il circolatore avvalersi di sollevatori utilizzando il pallet fornito
di serie (se previsto).
6.3 Peso
La targhetta adesiva posta sull’imballo riporta l’indicazione del peso to-
tale del circolatore.
7. INSTALLAZIONE
Seguire attentamente le raccomandazioni di questo capitolo per realizza-
re una corretta installazione elettrica idraulica e meccanica.
Prima di intervenire sulla parte elettrica o meccanica dell’im-
pianto togliere sempre la tensione di rete. Attendere lo spegni-
mento delle spie luminose sul pannello di controllo prima di
aprire l’apparecchio stesso. Il condensatore del circuito inter-
medio in continua resta carico con tensione pericolosamente
alta anche dopo la disinserzione della tensione di rete. Sono
ammissibili solo allacciamenti di rete saldamente cablati. L’ap-
parecchio deve essere messo a terra (IEC 536 classe 1, NEC ed
altri standard al riguardo).
Accertarsi che la tensione e la frequenza di targa del circolatore
EVOPLUS SMALL corrispondano a quelle della rete di alimen-
tazione.
7.1 Installazione e Manutenzione Del Circolatore
Montare il circolatore EVOPLUS SMALL sempre con l’albero
motore in posizione orizzontale. Montare il dispositivo di con-
trollo elettronico in posizione verticale (si veda Figura 1)
- Il circolatore può essere installato negli impianti di riscaldamento e con-
dizionamento sia sulla tubazione di mandata che su quella di ritorno; la
freccia stampata sul corpo pompa indica la direzione del usso.
Figura 1: Posizione di montaggio

ITALIANO
IT
6
- Installare per quanto possibile il circolatore sopra il livello minimo della
caldaia, ed il più lontano possibile da curve, gomiti e derivazioni.
- Per facilitare le operazioni di controllo e manutenzione, installare sia
sul condotto di aspirazione che su quello di mandata una valvola di
intercettazione.
- Prima di installare il circolatore, effettuare un accurato lavaggio dell’im-
pianto con sola acqua ad 80°C. Quindi scaricare completamente l’im-
pianto per eliminare ogni eventuale sostanza dannosa che fosse entra-
ta in circolazione.
- Eseguire il montaggio in modo da evitare gocciolamenti sul motore e
sul dispositivo di controllo elettronico sia in fase di installazione sia in
fase di manutenzione.
- Evitare di mescolare all’acqua in circolazione additivi derivanti da idro-
carburi e prodotti aromatici. L’aggiunta di antigelo, dove necessario, si
consiglia nella misura massima del 30%.
- In caso di coibentazione (isolamento termico) utilizzare l’apposito kit
(se fornito in dotazione) ed accertarsi che i fori di scarico condensa
della cassa motore non vengano chiusi o parzialmente ostruiti.
- Per garantire massima efcienza dell’impianto e una lunga vita al circo-
latore si consiglia l’utilizzo di ltri defangatori magnetici per separare e
raccogliere eventuali impurità presenti nell’impianto stesso (particelle di
sabbia, particelle di ferro e fanghi).
- Nel caso di manutenzione utilizzare sempre un set di guarnizioni
nuove.
Non coibentare mai il dispositivo di controllo elettronico.
7.2 Rotazione Delle Teste Motore
Nel caso l’installazione venga effettuata su tubazioni poste in orizzonta-
le sarà necessario effettuare una rotazione di 90 gradi del motore con
relativo dispositivo elettronico al ne di mantenere il grado di protezione
IP e per permettere all’utente un’interazione con l’interfaccia graca più
confortevole (si veda Figura 2).
Prima di procedere alla rotazione del circolatore, assicurarsi che
il circolatore stesso sia stato completamente svuotato.
Per ruotare il circolatore EVOPLUS SMALL procedere come segue:
1. Rimuovere le 4 viti di ssaggio della testa del circolatore.
2. Ruotare di 90 gradi la cassa motore insieme al dispositivo di
controllo elettronico in senso orario o antiorario a seconda della
necessità.
3. Rimontare ed avvitare le 4 viti che ssano la testa del circolatore.
Il dispositivo di controllo elettronico deve rimanere sempre in
posizione verticale!
7.3 Valvola Di Non Ritorno
Se l’impianto è dotato di una valvola di non ritorno, assicurarsi che la
pressione minima del circolatore sia sempre superiore alla pressione di
chiusura della valvola.
8. COLLEGAMENTI ELETTRICI
I collegamenti elettrici devono essere effettuati da personale esperto e
qualicato.
Figura 2: Installazione su tubazioni orizzontali

ITALIANO IT
7
ATTENZIONE! OSSERVARE SEMPRE LE NORME DI SICUREZZA
LOCALI.
Prima di intervenire sulla parte elettrica o meccanica dell’impian-
to togliere sempre la tensione di rete. Attendere lo spegnimen-
to delle spie luminose sul pannello di controllo prima di aprire
l’apparecchio stesso. Il condensatore del circuito intermedio in
continua resta carico con tensione pericolosamente alta anche
dopo la disinserzione della tensione di rete.
Sono ammissibili solo allacciamenti di rete saldamente cablati.
L’apparecchio deve essere messo a terra (IEC 536 classe 1, NEC
ed altri standard al riguardo).
SI RACCOMANDA IL CORRETTO E SICURO COLLEGAMENTO A
TERRA DELL’IMPIANTO!
Si consiglia di installare un interruttore differenziale a protezione
dell’impianto che risulti correttamente dimensionato, tipo: Clas-
se A con la corrente di dispersione regolabile, selettivo, protetto
contro scatti intempestivi.
L’interruttore differenziale automatico dovrà essere contrasse-
gnato dai due simboli seguenti:
-Il circolatore non richiede alcuna protezione esterna del motore.
-Controllare che la tensione e la frequenza di alimentazione corrispon-
dano ai valori indicati sulla targhetta di identicazione del circolatore.
8.1 Collegamento di Alimentazione
Dopo aver cablato il cavo di alimentazione come mostrato in Figura 3
collegarlo alla scheda come mostrato in Figura 4.
Prima di alimentare il circolatore assicurarsi che il coperchio del
pannello di controllo EVOPLUS SMALL sia perfettamente chiuso!
 
Figura 3: Cablaggio connettore di alimentazione
Figura 4: Connessione connettore di alimentazione

ITALIANO
IT
8
Regolazione indicata per:
- Impianti di riscaldamento e condizionamento con elevate perdite di
carico.
- Sistemi a due tubi con valvole termostatiche e prevalenza ≥ 4 m.
- Impianti con regolatore di pressione differenziale secondario.
- Circuiti primari con alte perdite di carico.
- Sistemi di ricircolo sanitario con valvole termostatiche sulle colonne
montanti.
10.1.2 Regolazione a Pressione Differenziale Costante
In questa modalità di regolazione la pressione differenziale
viene mantenuta costante, indipendentemente dalla richie-
sta d’acqua.
Il set-point Hs può essere impostato da display.
Regolazione indicata per:
- Impianti di riscaldamento e condizionamento con basse perdite di carico.
- Sistemi a due tubi con valvole termostatiche e prevalenza ≤ 2 m.
- Sistemi monotubo con valvole termostatiche.
- Impianti a circolazione naturale.
- Circuiti primari con basse perdite di carico.
- Sistemi di ricircolo sanitario con valvole termostatiche sulle colonne
montanti.
10.1.3 Regolazione a Curva Costante
In questa modalità di regolazione il circolatore lavora su cur-
ve caratteristiche a velocità costante. La curva di funziona-
mento viene selezionata impostando la velocità di rotazione
attraverso un fattore percentuale. Il valore 100% indica la
curva limite massimo. La velocità di rotazione effettiva può
dipendere dalle limitazioni di potenza e di pressione diffe-
renziale del proprio modello di circolatore.
La velocità di rotazione può essere impostata da display. Regolazione indicata
per impianti di riscaldamento e condizionamento a portata costante.
10.2 Moduli Di Espansione
I circolatori EVOPLUS SMALL possono essere dotati di alcuni moduli di
espansione che permettono di ampliarne le funzionalità.
Per i dettagli sulle modalità di installazione, congurazione ed utilizzo dei
moduli di espansione si rimanda al manuale specico.
 

H
Q
limitemassimo
9. AVVIAMENTO
Tutte le operazioni di avviamento devono essere effettuate con
il coperchio del pannello di controllo EVOPLUS SMALL chiuso!
Avviare il sistema soltanto quando tutti i collegamenti elettrici ed
idraulici sono stati completati.
Evitare di far funzionare il circolatore in assenza di acqua nell’im-
pianto.
Il uido contenuto nell’impianto oltre che ad alta tempera-
tura e pressione può trovarsi anche sotto forma di vapore.
PERICOLO USTIONI!
È pericoloso toccare il circolatore. PERICOLO USTIONI!
Una volta effettuati tutti i collegamenti elettrici ed idraulici riempire l’im-
pianto con acqua ed eventualmente con glicole (per la percentuale mas-
sima di glicole si veda par. 3) ed alimentare il sistema.
Una volta avviato il sistema è possibile modicare le modalità di funzio-
namento per meglio adattarsi alle esigenze dell’impianto (si veda par.12).
10. FUNZIONI
10.1 Modi Di Regolazione
I circolatori EVOPLUS SMALL consentono di effettuare le seguenti mo-
dalità di regolazione a seconda delle necessità dell’impianto:
- Regolazione a pressione differenziale proporzionale in funzione del
usso presente nell’impianto.
- Regolazione a pressione differenziale costante.
- Regolazione a curva costante.
La modalità di regolazione può essere impostata attraverso il pannello di
controllo EVOPLUS SMALL (si veda par. 12 Pagina 2.0).
10.1.1 Regolazione a Pressione Differenziale Proporzionale
In questa modalità di regolazione la pressione differenziale
viene ridotta o aumenta al diminuire o all’aumentare della
richiesta d’acqua.
Il set-point Hs può essere impostato da display.
 

ITALIANO IT
9
11. PANNELLO DI CONTROLLO
Le funzionalità dei circolatori EVOPLUS SMALL possono essere modicate
tramite il pannello di controllo posto sul coperchio del dispositivo di controllo
elettronico.
Sul pannello sono presenti: un display graco, 4 tasti di navigazione e 3
luci LED di segnalazione (si veda Figura 5).
11.1 Display Graco
Attraverso il display graco sarà possibile navigare all’interno di un menù
in modo facile ed intuitivo che permetterà di vericare e modicare le mo-
dalità di funzionamento del sistema ed il set-point di lavoro. Sarà inoltre
possibile visualizzare lo stato del sistema e lo storico di eventuali allarmi
memorizzati dal sistema stesso.
11.2 Tasti Di Navigazione
Per navigare all’interno del menù sono messi a disposizione 4 tasti: 3
tasti sotto il display e 1 laterale. I tasti sotto il display sono denominati
tasti attivi e il tasto laterale è denominato tasto nascosto.
Ogni pagina del menù è fatta in modo tale da indicare la funzione asso-
ciata ai 3 tasti attivi (quelli sotto il display).
11.3 Luci Di Segnalazione
Luce gialla: Segnalazione di sistema alimentato.
Se accesa signica che il sistema è alimentato.
Non rimuovere mai il coperchio se la luce gialla è accesa.
Luce rossa: Segnalazione di allarme/anomalia presente nel sistema.
Se la luce lampeggia allora l’allarme non è bloccante e la pompa può
Figura 5: Pannello di controllo
essere pilotata comunque. Se la luce è ssa allora l’allarme è bloccante
e la pompa non può essere pilotata.
Luce verde: Segnalazione di pompa ON/OFF.
Se accesa, la pompa sta girando. Se spenta la pompa è ferma.
12. MENÙ
I circolatori EVOPLUS SMALL mettono a disposizione un menù utente
accessibile dalla Home Page premendo e rilasciando il tasto centrale
“Menu”.
Di seguito sono rappresentate le pagine del menù utente attraverso le
quali è possibile vericare lo stato del sistema e modicarne le imposta-
zioni.
Se le pagine dei menù mostrano una chiave in basso a sinistra signica
che non è possibile modicare le impostazioni. Per sbloccare i menù an-
dare nella Home Page e premere contemporaneamente il tasto nascosto
e il tasto sotto la chiave no a che la chiave non scompare.
Se non viene premuto nessun tasto per 60 minuti le impostazioni si
bloccano automaticamente ed il display viene spento. Alla pressio-
ne di un tasto qualsiasi il display viene riacceso e viene visualizzata
la “Home Page”.
Per navigare all’interno dei menù premere il tasto centrale.
Per tornare alla pagina precedente tenere premuto il tasto nascosto,
quindi premere e rilasciare il tasto centrale.
Per modicare le impostazioni utilizzare i tasti sinistro e destro.
Per confermare la modica di un’impostazione premere per 3 secondi
il tasto centrale “OK”. L’avvenuta conferma verrà evidenziata con la se-
guente icona:


ITALIANO
IT
10
Home Page Nell’Home Page sono riassunte in modo grafico le principali
impostazioni del sistema.
L’icona in alto a sinistra indica il tipo di regolazione selezionata.
L’icona in alto al centro indica la modalità di funzionamento
selezionata (auto o economy)
L’icona in alto a destra indica la presenza di un inverter singolo
oppure gemellare . La rotazione dell’icona o
segnala quale pompa di circolazione è in funzione.
Al centro della Home Page si trova un parametro di sola visua-
lizzazione che può essere scelto fra un piccolo set di parametri
attraverso la Pagina 9.0 del menù.
Dalla Home Page è possibile accedere alla pagina di rego-
lazione del contrasto del display: tenendo premuto il tasto
nascosto, quindi premere e rilasciare il tasto destro.
I circolatori EVOPLUS SMALL mettono a disposizione un
menù utente accessibile dalla Home Page premendo e rila-
sciando il tasto centrale Menu”.
Pagina 1.0 Attraverso la Pagina 1.0 si settano le impostazioni di fabbrica
premendo contemporaneamente per 3 secondi i tasti sinistro
e destro.
L’avvenuto ripristino delle impostazioni di fabbrica verrà noti-
cato con la comparsa del simbolo vicino alla scritta “Default”.
Pagina 2.0 Attraverso la Pagina 2.0 si imposta la modalità di regolazione.
Si possono scegliere fra le seguenti modalità:
1 = Regolazione a pressione differenziale proporzionale.
2 = Regolazione a pressione differenziale costante.
3 = Regolazione a curva costante con velocità di rotazione
impostata da display.
La pagina 2.0 visualizza 3 icone che rappresentano:
-icona centrale = impostazione attualmente selezionata;
-icona destra = impostazione successiva;
-icona sinistra = impostazione precedente.











Pagina 3.0 Attraverso la Pagina 3.0 è possibile modicare il set-point di
regolazione.
A seconda del tipo di regolazione scelto nella pagina prece-
dente, il set-point da impostare sarà una prevalenza oppure,
nel caso di Curva Costante, una percentuale relativa alla ve-
locità di rotazione.
Pagina 9.0 Attraverso la pagina 9.0 si può scegliere il parametro da visua-
lizzare nella Home Page:
H: Prevalenza misurata espressa in metri
Q: Portata stimata espressa in m3/h
S: Velocità di rotazione espressa in giri al minuto (rpm)
E: Non presente
P: Potenza erogata espressa in kW
h: Ore di funzionamento
T: Non presente
T1: Non presente
Pagina 10.0
Attraverso la pagina 10.0 si può scegliere la lingua con cui
visualizzare i messaggi.
Pagina 11.0
Attraverso la pagina 11.0 si può visualizzare lo storico allarmi
premendo il tasto destro.





ITALIANO IT
11
14. TIPI DI ALLARME
Codice Allarme Simbolo Allarme Descrizione Allarme
e0 - e16; e21 Errore Interno
e17 - e19 Corto Circuito
e20 Errore Tensione
e22 - e31 Errore Interno
e32 - e35 Sovratemperatura del sistema elet- tronico
e37 Tensione bassa
e38 Tensione alta
e39 - e40 Pompa bloccata
e46 Pompa scollegata
e42 Marcia a secco
e56 Sovratemperatura motore (intervento motoprotettore)
e57 Frequenza del segnale esterno PWM minore di 100 Hz
e58 Frequenza del segnale esterno PWM maggiore di 5 kHz
15. SMALTIMENTO
Lo smaltimento di questo prodotto o di parte di esso deve essere effet-
tuata in modo consono:
1. Usare i sistemi locali, pubblico privati, di raccolta dei riuti.
2. Nel caso in cui non fosse possibile, contattare Dab Pumps o l’ofcina
di assistenza autorizzata più vicina













Tabella 3: Elenco allarmi
Storico Allarmi Se il sistema rileva delle anomalie le registra in modo perma-
nente nello storico degli allarmi (per un massimo di 15 allarmi).
Per ogni allarme registrato si visualizza una pagina costitui-
ta da 3 parti: un codice alfanumerico che identica il tipo di
anomalia, un simbolo che illustra in modo graco l’anomalia e
inne un messaggio nella lingua selezionata alla Pagina 10.0
che descrive brevemente l’anomalia.
Premendo il tasto destro si possono scorrere tutte le pagine
dello storico.
Al termine dello storico compaiono 2 domande:
1.“Resettare Allarmi?”
Premendo OK (tasto sinistro) si resettano gli eventuali allarmi
ancora presenti nel sistema.
2.“Cancellare Storico Allarmi?”
Premendo OK (tasto sinistro) si cancellano gli allarmi memo-
rizzati nello storico.
Pagina 13.0 Attraverso la pagina 13.0 si può impostare il sistema nello sta-
to ON oppure OFF.
Se si seleziona ON la pompa è sempre accesa.
Se si seleziona OFF la pompa è sempre spenta.
13. IMPOSTAZIONI DI FABBRICA
Parametro Valore
Modalità di regolazione = Regolazione a pressione differenzia
le proporzionale
Modalità di funzionamento gemellare = Alternato ogni 24h
Comando avviamento pompa ON




Tabella 2: Impostazioni di fabbrica

ITALIANO
IT
12
e32-e35
Surriscalda-
mento critico
parti
elettroniche
-Togliere tensione al sistema.
-Attendere lo spegnimento delle spie lu-
minose sul pannello di controllo.
-Vericare che i condotti di areazione
del sistema non siano ostruiti e che la
temperatura ambiente del locale sia in
specica.
e39-e40 Protezione da
sovracorrente
-Controllare che il circolatore giri libe-
ramente.
-Controllare che l’aggiunta di antigelo
non sia superiore alla misura massima
del 30%.
e21-e30 Errore di
tensione
-Togliere tensione al sistema.
-Attendere lo spegnimento delle spie lu-
minose sul pannello di controllo quindi
alimentare nuovamente il sistema.
-Controllare che la tensione di rete sia
corretta, eventualmente ripristinarla ai
dati di targa.
e31 Comunicazione gemellare
assente
-Vericare l’integrità del cavo di comuni-
cazione gemellare.
-Controllare che entrambi i circolatori
siano alimentatati.
e42 Marcia a secco -Mettere l’impianto in pressione.
e56 Sovratempera-
tura del motore
-Togliere tensione al sistema.
-Attendere il raffreddamento del motore
-Alimentare nuovamente il sistema
e57 ; e58 f < 100 Hz
f > 5 kHz
Controllare che il segnale esterno PWM
sia f unzionante e collegato come da
specica.







INFORMAZIONI
Domande frequenti (FAQ) riguardanti la direttiva sulla progettazione eco-
compatibile 2009/125/CE che stabilisce un quadro per l’elaborazione di
speciche per la progettazione ecocompatibile di prodotti connessi all’e-
nergia e suoi regolamenti attuativi:
http://ec.europa.eu/enterprise/policies/sustainable-business/docu-
ments/eco-design/guidance/les/20110429_faq_en.pdf
Linee guida che accompagnano i regolamenti della commissione per
l’applicazione della direttiva sulla progettazione ecocompatibile:
http://ec.europa.eu/energy/efciency/ecodesign/legislation_en.htm
- v. circolatori.
16. CONDIZIONE DI ERRORE E RIPRISTINO
Indicazione
display Descrizione Ripristino
e0 – e16 Errore interno
-Togliere tensione al sistema.
-Attendere lo spegnimento delle spie lu-
minose sul pannello di controllo quindi
alimentare nuovamente il sistema.
-Se l’errore persiste, sostituire il circo-
latore.
e37 Bassa tensione
di rete (LP)
-Togliere tensione al sistema.
-Attendere lo spegnimento delle spie lu-
minose sul pannello di controllo quindi
alimentare nuovamente il sistema.
-Controllare che la tensione di rete sia
corretta, eventualmente ripristinarla ai
dati di targa.
e38 Alta tensione
di rete (HP)
-Togliere tensione al sistema.
-Attendere lo spegnimento delle spie lu-
minose sul pannello di controllo quindi
alimentare nuovamente il sistema.
-Controllare che la tensione di rete sia
corretta, eventualmente ripristinarla ai
dati di targa.




ITALIANO IT
13
Energy Efciency Index - EEI
EVOPLUS 40/180 M 0,23
EVOPLUS 60/180 M 0,22
EVOPLUS 80/180 M 0,22
EVOPLUS 110/180 M 0,22
EVOPLUS 40/180 XM 0,21
EVOPLUS 60/180 XM 0,21
EVOPLUS 80/180 XM 0,21
EVOPLUS 110/180 XM 0,21
EVOPLUS B 40/220.32 M 0,22
EVOPLUS B 60/220.32 M 0,22
EVOPLUS B 80/220.32 M 0,22
EVOPLUS B 110/220.32 M 0,22
EVOPLUS B 40/250.40 M 0,21
EVOPLUS B 60/250.40 M 0,21
EVOPLUS B 80/250.40 M 0,21
EVOPLUS B 110/250.40 M 0,21
EVOPLUS D 40/220.32 M 0,23
EVOPLUS D 60/220.32 M 0,23
EVOPLUS D 80/220.32 M 0,23
EVOPLUS D 110/220.32 M 0,23
EVOPLUS D 40/250.40 M 0,22
EVOPLUS D 60/250.40 M 0,22
EVOPLUS D 80/250.40 M 0,22
EVOPLUS D 110/250.40 M 0,22
Il parametro di riferimento per i circolatori più efcienti è EEI ≤ 0,20

ENGLISH
GB
14
INDEX
1. Key.................................................................................................15
2. General ..........................................................................................15
2.1 Safety.......................................................................................15
2.2 Responsibility........................................................................... 15
2.3 Particular Warnings .................................................................15
3. Pumped liquids............................................................................. 16
4. Applications.................................................................................. 16
5. Technical data............................................................................... 16
5.1 Electromagnetic Compatibility (EMC)......................................18
6. Managemen................................................................................... 18
6.1 Storage....................................................................................18
6.2 Transport ................................................................................. 18
6.3 Weight......................................................................................18
7. Installation..................................................................................... 18
7.1 Circular Installation and Maintenance .....................................18
7.2 Rotation of the Motor Heads.................................................... 19
7.3 Non-return valve......................................................................19
8. Electrical connections..................................................................19
8.1 Power supply connection......................................................... 20
9. Start................................................................................................21
10. Functions.......................................................................................21
10.1 Regulating Modes.................................................................. 21
10.1.1 Regulation with Proportional Differential Pressure......... 21
10.1.2 Regulation with Constant Differential Pressure.............. 21
10.1.3 Regulation with Constant Curve..................................... 21
10.2 Expansion Modules............................................................... 21
11. Control Panel ................................................................................ 22
11.1 Graphic Display......................................................................22
11.2 Navigation Buttons................................................................. 22
11.3 Warning Lights.......................................................................22
12. Menus ............................................................................................ 22
13. Factory Setting.............................................................................. 24
14. TypeS of Alarm.............................................................................. 24
15. Disposal......................................................................................... 24
16. Error Condition And Reset ..........................................................24
INDEX OF FIGURES
Figure 1: Assembly Position.................................................................18
Figure 2: Installation on Horizontal Pipes.............................................19
Figure 3: Power Supply Connector Wiring ...........................................20
Figure 4: Power Supply Connector Connection ...................................20
Figure 5: Control Panel.........................................................................22
INDEX OF TABLES
Table 1: Maximum head (Hmax) and maximum ow rate (Qmax) of
Evoplus Small Circulators.....................................................................17
Table 2: Factory Settings......................................................................24
Table 3: List ofAlarms .......................................................................... 24

ENGLISH GB
15
1. KEY
The frontispiece shows the version of this document in the form Vn.x.
This version indicates that the document is valid for all software ver-
sions of the device n.y. For example: V3.0 is valid for all Sw: 3.y
In this document the following symbols will be used to avoid situations
of ranger:
Situation of general danger. Failure to respect the instruc-
tions that follow may cause harm to persons and property.
Situation of electric shock hazard. Failure to respect the instruc-
tions that follow may cause a situation of grave risk for personal
safety.
2. GENERAL
Read this documentation carefully before installation.
Installation, electrical connection and commissioning must be carried out
by specialised personnel, in compliance with the general and local safety
regulations in force in the country in which the product is installed. Failure
to respect these instructions not only causes risk to personal safety and
damage to the equipment, but invalidates every right to assistance under
guarantee.
The appliance is not intended to be used by persons (including children)
with reduced physical, sensory or mental capacities, or who lack experi-
ence or knowledge, unless, through the mediation of a person responsi-
ble for their safety, they have had the benet of supervision or of instruc-
tions on the use of the appliance. Children must be supervised to ensure
that they do not play with the appliance.
Ensure that the product has not suffered any damage during
transport or storage. Check that the outer casing is unbroken
and in excellent conditions.
2.1 Safety
Use is allowed only if the electric system is in possession of safety pre-
cautions in accordance with the regulations in force in the country where
the product is installed.
2.2 Responsibility
The Manufacturer does not vouch for correct operation of the machine or
answer for any damage that it may cause if it has been tampered with,
modied and/or run outside the recommended work range or in contrast
with other indications given in this manual.
2.3 Particular warnings
Always switch off the mains power supply before working on the
electrical or mechanical part of the system. Wait for the warning
lights on the control panel to go out before opening the appli-
ance. The capacitor of the direct current intermediate circuit
remains charged with dangerously high voltage even after the
mains power has been turned off.
Only rmly cabled mains connections are admissible. The appli-
ance must be earthed (IEC 536 class 1, NEC and other applicable
standards).
Mains terminals and motor terminals may still have dangerous
voltage when the motor is stopped.
If the power cable is damaged, it must be replaced by the techni-
cal assistance service or by qualied personnel, so as to avoid
any risk.

ENGLISH
GB
16
3. PUMPED LIQUIDS
The machine has been designed and made for pumping water, free from
explosive substances and solid particles or bres, with a density of 1000
Kg/m³, a kinematic viscosity of 1mm²/s and non chemically aggressive
liquids. It is possible to use ethylene glycol in a percentage of no more
than 30%.
4. APPLICATIONS
EVOPLUS SMALL series circulators allow integrated adjustment of
the differential pressure which enables the circulator performance to be
adapted to the actual requirements of the system. This determines con-
siderable energy saving, a greater possibility of control of the system,
and reduced noise.
EVOPLUS SMALL circulators are designed for the circulation of:
- water in heating and conditioning systems.
- water in industrial water circuits.
- domestic water only for the versions with bronze pump body.
EVOPLUS SMALL circulators are self-protected against:
- Overloads
- Lack of phase
- Excess temperature
- Over-voltage and under-voltage
5. TECHNICAL DATA
Supply voltage 1x220-240 V (+/-10%), 50/60 Hz
Absorbed power See electrical data plate
Maximum current See electrical data plate
Grade of protection IP44
Protection class F
TF Class TF 110
Motor protector No external motor protector is
needed
Maximum environment temperature 40 ºC
Liquid temperature -10 ºC ÷ 110 ºC
Flow rate See Table 1
Head See Table 1
Maximum working pressure 1.6 MPa
Minimum working pressure 0.1 MPa
Lpa [dB(A)] <= 33

ENGLISH GB
17
EVOPLUS SMALL Hmax [m] Qmax [m3/h] EVOPLUS SMALL Hmax [m] Qmax [m3/h]
40/180 M - 40/180 SAN M* 4,0 6,0
60/180 M - 60/180 SAN M* 6,0 7,0
80/180 M - 80/180 SAN M* 8,0 8,0
110/180 M - 110/180 SAN M* 11,0 9,0
40/180 XM 4,0 6,0
60/180 XM 6,0 7,2
80/180 XM 8,0 8,2
110/180 XM 11,0 10,0
B 40/220.32 M - B 40/220.32 SAN M* 4,0 7,4 D 40/220.32 M 4,0 7,0
B 60/220.32 M - B 60/220.32 SAN M* 6,0 9,0 D 60/220.32 M 6,0 8,0
B 80/220.32 M - B 80/220.32 SAN M* 8,0 10,0 D 80/220.32 M 8,0 9,0
B 110/220.32 M - B 110/220.32 SAN M* 11,0 11,0 D 110/220.32 M 11,0 10,0
B 40/250.40 M - B 40/250.40 SAN M* 4,0 8,4 D 40/250.40 M 4,0 8,0
B 60/250.40 M - B 60/250.40 SAN M* 6,0 9,8 D 60/250.40 M 6,0 9,0
B 80/250.40 M - B 80/250.40 SAN M* 8,0 10,8 D 80/250.40 M 8,0 10,0
B 110/250.40 M - B 110/250.40 SAN M* 11,0 12,0 D 110/250.40 M 11,0 11,2
*This circulator is suitable for drinking water only.
Table 1: Maximum head (Hmax) and maximum ow rate (Qmax) of EVOPLUS SMALL circulators

ENGLISH
GB
18
5.1 Electromagnetic Compatibility (EMC)
EVOPLUS SMALL circulators respect standard EN 61800-3, in the C2
category, for electromagnetic compatibility.
- Electromagnetic emissions - Industrial environment (in some cases
restrictive measures may be requested).
- Conducted emissions - Industrial environment (in some cases re-
strictive measures may be requested).
6. MANAGEMENT
6.1 Storage
All the circulators must be stored in a dry covered place, with possibly
constant air humidity, free from vibrations and dust. They are supplied in
their original pack in which they must remain until the time of installation.
If this is not the case, accurately close the suction and delivery mouth.
6.2 Transport
Avoid subjecting the products to needless impacts and collisions. To lift
and transport the circulator use lifting devices with the aid of the pallet
supplied with it (if contemplated).
6.3 Weight
The adhesive plate on the packaging indicates the total weight of the
circulator.
7. INSTALLATION
Carefully follow the advice in this chapter to carry out correct electrical,
hydraulic and mechanical installation.
Always switch off the mains power supply before working on
the electrical or mechanical part of the system. Wait for the
warning lights on the control panel to go out before opening the
appliance. The capacitor of the direct current intermediate cir-
cuit remains charged with dangerously high voltage even after
the mains power has been turned off.
Only rmly cabled mains connections are admissible. The appli-
ance must be earthed (IEC 536 class 1, NEC and other applicable
standards).
Ensure that the voltage and frequency on the data plate of the
EVOPLUS SMALL circulator are the same as those of the power
mains.
7.1 Circular Installation and Maintenance
Always install the EVOPLUS SMALL circulator with the motor
shaft in a horizontal position. Install the electronic control device
in a vertical position (see Figure 1)
- The circulator may be installed in heating and conditioning systems
on either the delivery pipe or the return pipe; the arrow marked on the
pump body indicates the direction of ow.
Figure 1: Assembly position
