MANUAL DEL PROPIETARIO
467-9997

ESPECIFICACIONES
INSTRUCCIONES DE USO
PRECAUCIONES DE SEGURIDAD
ANTES DE ARRANCAR EL VEHÍCULO
INDUMENTARIA CORRECTA
CONDUCCIÓN
CARGA
MODIFICACIÓN
ACCESORIOS
SILENCIADOR
ELEMENTOS DE LA MOTOCICLETA
LECTURA Y UTILIZACIÓN DE INSTRUMENTOS Y CONTROLES

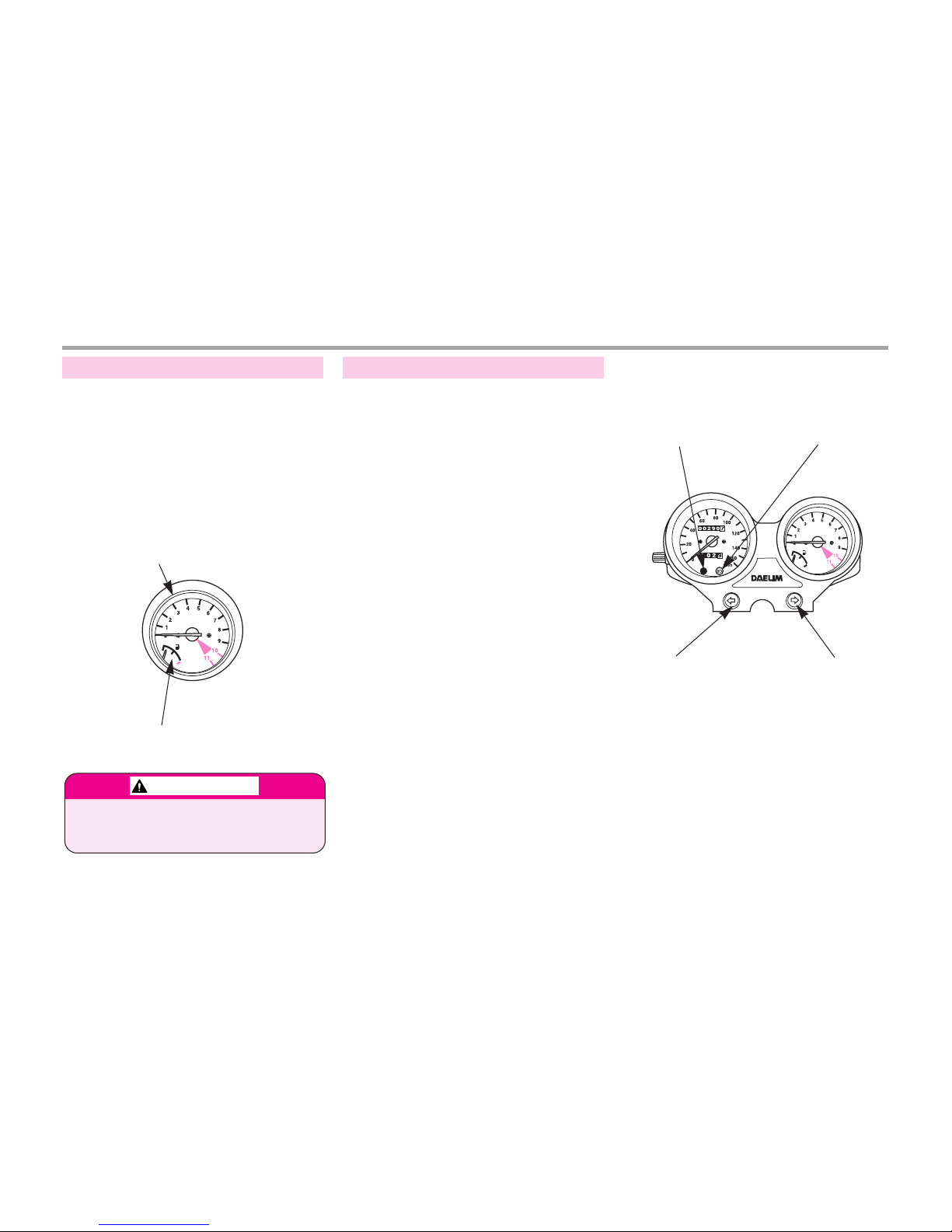

INSTRUMENTOS
TACÓMETRO
INDICADOR DE COMBUSTIBLE
INDICADORES LUMINOSOS
FUNCIONAMIENTO DE LOS INTERRUPTORES
INTERRUPTOR PRINCIPAL
BOTÓN DE ARRANQUE
FARO

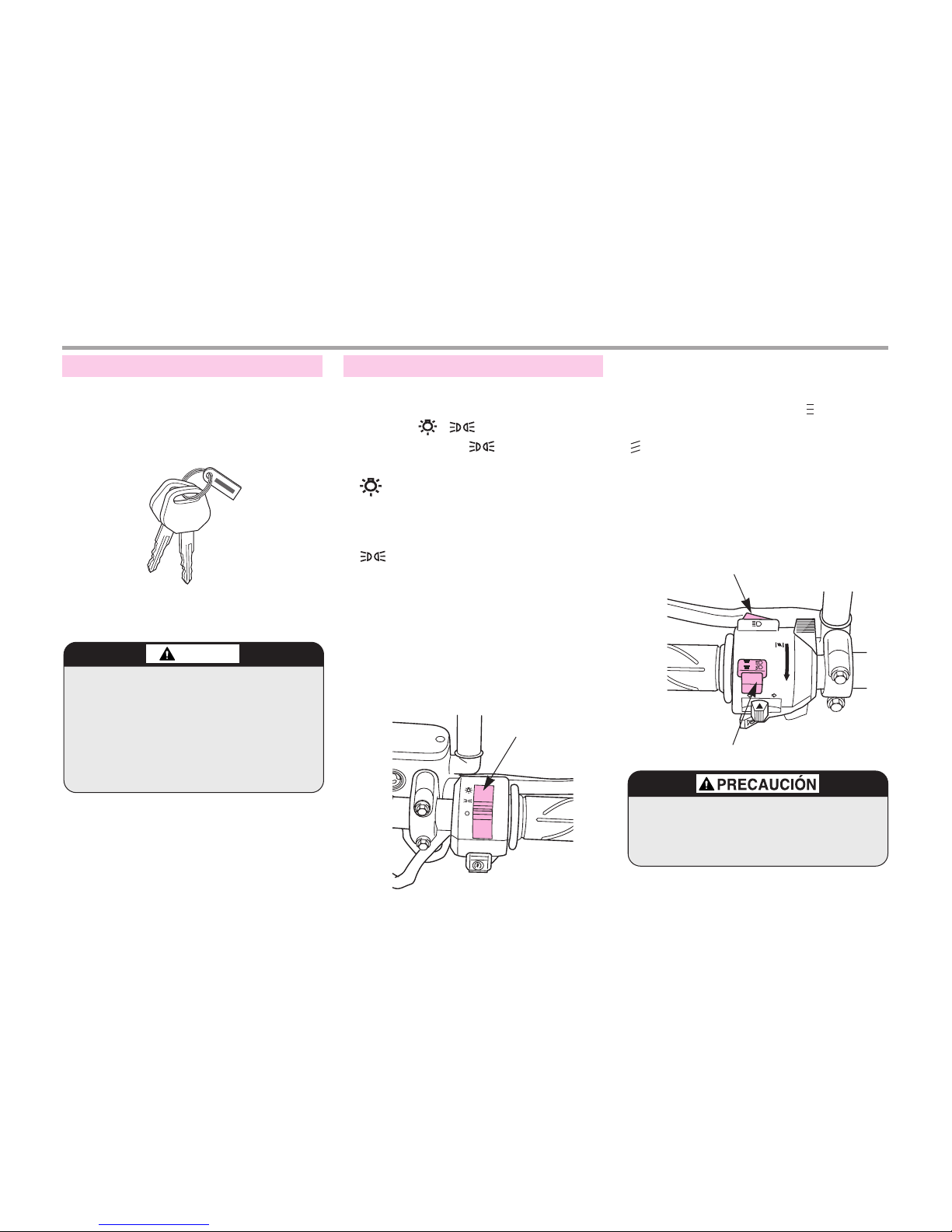

LLAVES
INTERRUPTOR DE LOS INTERMITENTES
BOTÓN DEL CLAXON
EQUIPAMIENTO

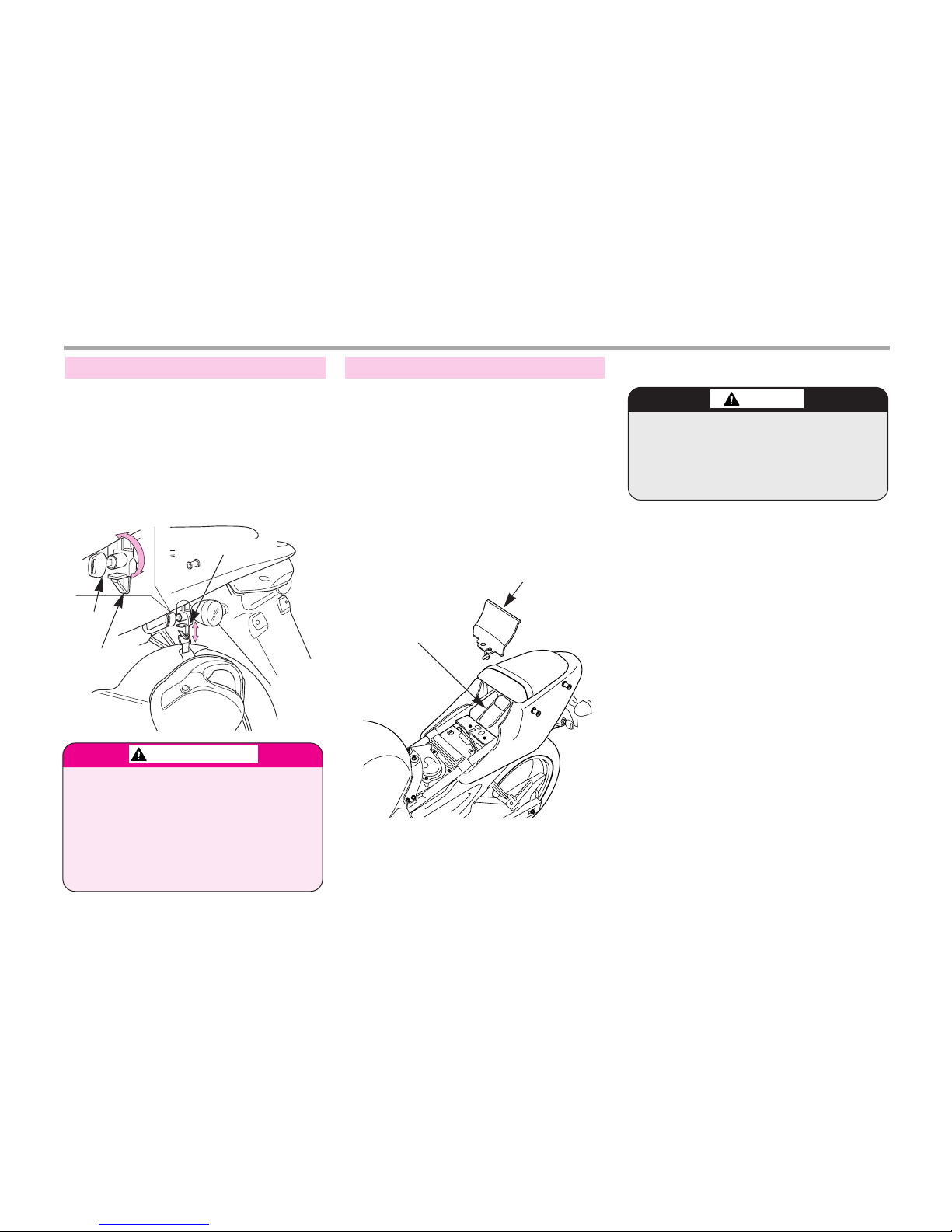

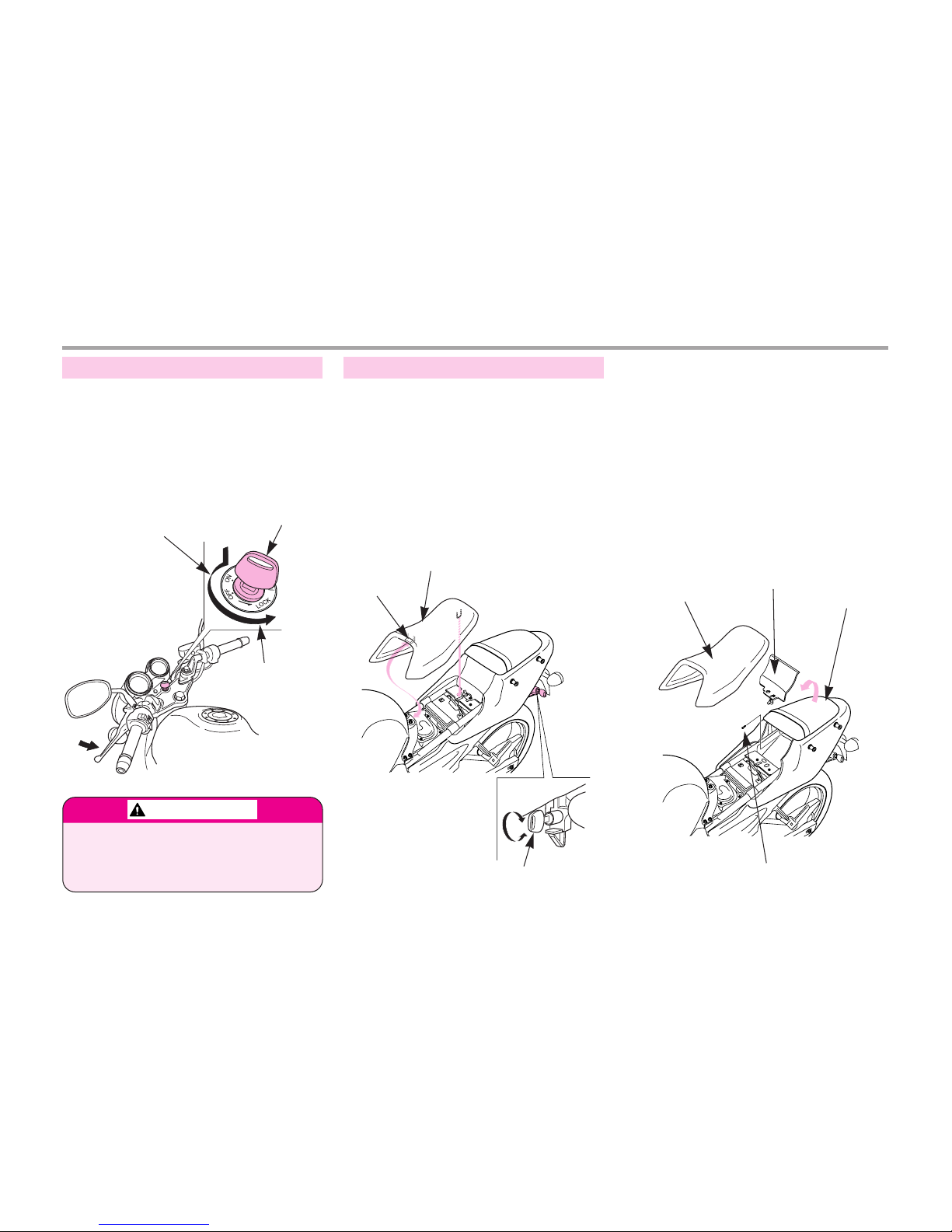

BLOQUEO DE LA DIRECCIÓN
ASIENTO
PORTACASCOS
PORTAEQUIPAJES
INSPECCIONES DEL USUARIO ANTES DE LA CONDUCCIÓN
FRENOS
NEUMÁTICOS
EMBRAGUE
COMBUSTIBLE
ACEITE DEL MOTOR
LUCES E INTERMITENTES
RETROVISOR
MATRÍCULA
MANEJO
INSPECCIÓN PREVIA A LA CONDUCCIÓN
ARRANQUE DEL MOTOR
SI EL MOTOR NO ARRANCA
RODAJE
CONDUCCIÓN
FRENADO
ESTACIONAMIENTO
1
ÍNDICE
3
4
4
5
5
6
7
8
8
8
9
12
12
12
13
13
14
14
15
15
16
16
16
17
17
17
18
18
19
19
21
23
24
25
25
26
26
26
26
27
28
28
29
30
30

MANTENIMIENTO
PROGRAMA DE MANTENIMIENTO
CAJA DE HERRAMIENTAS
NÚMEROS DE CHASIS Y MOTOR
PRECAUCIONES DE MANTENIMIENTO
FUNCIONAMIENTO DEL ACELERADOR
FILTRO DE AIRE
ACEITE DEL MOTOR
BUJÍA
CADENA DE TRANSMISIÓN
DESMONTAJE DE LAS RUEDAS
DESGASTE DE LAS PASTILLAS DE LOS FRENOS
VELOCIDAD DEL RALENTÍ
CABALLETE LATERAL
BATERÍA
CAMBIO DE FUSIBLES
CAMBIO DE LÁMPARAS
PROTECCIONES DE GOMA DE LOS CABLES
LIMPIEZA
GUÍA PARA UN ESTACIONAMIENTO A LARGO PLAZO
CONDUCCIÓN SEGURA
PREPARATIVOS ANTES DE LA CONDUCCIÓN
CONDUCCIÓN
POSICIÓN DE CONDUCCIÓN
PRECAUCIONES EN LA CONDUCCIÓN
ARRANQUE
GIRO
PRINCIPIO DEL GIRO
EFECTO DE LA VELOCIDAD
3 POSICIONES DE GIRO
CÓMO GIRAR
PRECAUCIONES EN EL GIRO
FRENADO
PRINCIPIO BÁSICO DE FRENADO (FUERZA DE FRICCIÓN)
LIMITACIÓN DEL EFECTO DE FRENADO (INERCIA)
CÓMO FRENAR
COMPARACIÓN DE LA DISTANCIA DE FRENADO
EL IMPACTO EN UNA COLISIÓN
ESQUEMA DE CABLEADO
2
31
32
34
34
35
35
36
37
38
39
41
43
44
44
45
46
47
49
49
50
51
51
52
52
53
54
55
55
55
56
57
58
59
59
59
60
60
60
61

3
LONGITUD X ANCHURA X ALTURA
DISTANCIA ENTRE EJES
DISTANCIA MÍNIMA HASTA EL SUELO
ALTURA DEL ASIENTO
PESO EN SECO
PASAJEROS
TIPO DE MOTOR
CILINDRADA
DIÁMETRO Y CARRERA
SISTEMA DE ARRANQUE
TIPO DE TRANSMISIÓN
SISTEMA DE ENCENDIDO
CAPACIDAD DE LA BATERÍA
2,010×740×1,040mm
1,380mm
150mm
780mm
130kgf
EL CONDUCTOR Y UN PASAJERO
4 TIEMPOS, SOHC
124.1cc
56.5×49.5mm
MOTOR DE ARRANQUE
5 VELOCIDADES
DC-C.D.I
12V 10Ah(TIPO MF)
16.0ℓ
1.1ℓ
110/70-17 54P
140/60-17 69P
TELESCÓPICA
BRAZO ÚNICO
DISCO HIDRÁULICO
DISCO HIDRÁULICO
CR8EH-9
15A
12V 35W/35W
12V 21/5W
12V 10W 4
12V 5W
ELEMENTO DATOS ELEMENTO DATOS
DEL.
TRA.
DEL.
TRA.
DEL.
TRA.
BUJÍA
FUSIBLE
LÁMPARA FARO
LÁMPARA DEL PILOTO TRASERO / DE PARADA
LÁMPARA DEL INTERMITENTE
LÁMPARA DE LA LUZ DE POSICIÓN
CAPACIDAD DE COMBUSTIBLE
CAPACIDAD DE ACEITE DEL MOTOR
TAMAÑO DE LOS
NEUMÁTICOS
SUSPENSIÓN
FRENO
ESPECIFICACIONES

El presente manual describe aspectos relacionados con una
conducción correcta y segura y un mantenimiento sencillo del
vehículo.
Para garantizar una conducción cómoda y segura, lea este manual
atentamente antes de conducir el vehículo.
●Las fotografías y dibujos del manual pueden presentar
variaciones con respecto al vehículo real debido a cambios en
las especificaciones o modificaciones.
●La motocicleta ha sido diseñada para 2 personas, incluyendo
al conductor.
●Conducir con cuidado y llevar una indumentaria apropiada
constituyen los factores más importantes a la hora de garantizar
la correcta operación del vehículo.
Respete las normas de circulación y evite prisas y negligencias.
●Muchos propietarios de vehículos nuevos conducen con gran
cuidado y atención a los factores de seguridad.
Sin embargo, una vez se acostumbran a la conducción, los
obvian, lo que puede ocasionar accidentes.
No deje que esto le suceda y conduzca siempre su vehículo
teniendo en cuenta los aspectos de seguridad relevantes.
Cuando conduzca la motocicleta, tenga siempre en mente las
precauciones impresas en la "Etiqueta de Precauciones de
Seguridad" adherida a la motocicleta.
4
INSTRUCCIONES DE USO PRECAUCIONES DE SEGURIDAD
●No utilice gasolina contaminada.
La gasolina contaminada oxida el interior del
depósito de combustible y bloquea el suministro de
combustible al carburador, lo que puede causar un
arranque incorrecto del motor y serios daños en éste.
●No utilice aceite contaminado o de graduación inferior.
Utilice siempre aceite de marca para proteger y
prolongar el rendimiento y la vida útil de su motocicleta.
●En caso de avería o fallo por utilización de gasolina
o aceite contaminados, dicha avería o fallo se verá
excluido de las reparaciones previstas en la garantía.
●Lleve siempre casco.
●Lleve siempre guantes.
●Respecte los límites de velocidad.
●No aparque la motocicleta cerca de las personas
(especialmente de los niños) pues el silenciador
puede alcanzar altas temperaturas.
●Por razones de seguridad, no modifique de forma
ilegal el vehículo.
●Realice regularmente las inspecciones de
mantenimiento especificadas.
<Puntos de Inspección de Mantenimiento>
Frenos, Neumáticos, Aceite, Luces, Claxon, Instrumentos

●Lea el manual de usuario con atención.
●Realice las comprobaciones de mantenimiento antes de
conducir la motocicleta.
●Mantenga siempre limpia la motocicleta y realice las
comprobaciones de mantenimiento indicadas.
●Al repostar, asegúrese de parar el motor y no se acerque a ningún
foco de fuego.
●El gas del escape contiene sustancias nocivas como el
monóxido de carbono. Arranque el motor en lugares bien
ventilados.
●Por razones de seguridad, lleve siempre puesto el casco. Lleve
guantes y gafas de seguridad.
●No lleve indumentaria que dificulte la conducción del vehículo.
Podría resultar peligroso que las prendas se enganchasen en la
maneta del freno o en la cadena de transmisión.
●No lleve calzado que pueda dificultar el funcionamiento del
freno o de las marchas de transmisión.
●Muchos accidentes de automóvil/motocicleta ocurren porque el
conductor del automóvil no "ve" al motociclista.
Intente ser lo más visible posible para evitar accidentes que no
son culpa suya:
- Lleve ropa brillante o reflectante.
- No conduzca en el "ángulo muerto" de otro conductor.
5
ANTES DE ARRANCAR EL VEHÍCULO INDUMENTARIA CORRECTA
ADVERTENCIA
●En caso de accidente, no llevar casco incrementa la
probabilidad de lesión grave o muerte.
●Asegúrese de que tanto usted como su pasajero
siempre llevan puesto el casco, la protección ocular y
otros elementos de protección durante la conducción.

●Para que la conducción resulte más cómoda, el conductor
deberá adoptar una postura natural.
●Compruebe que su postura no es forzada ni que se descuelga
de la motocicleta.
●La postura influye en una conducción correcta.
Mantenga siempre el centro de su cuerpo en el medio del asiento.
Sobre todo, no se siente en el asiento trasero, pues podría
aligerar el peso sobre la rueda delantera y hacer vibrar el manillar.
●El pasajero deberá sujetarse al vehículo o al conductor con
ambas manos y mantener los pies en los estribos traseros.
●Para girar, incline ligeramente el cuerpo en la dirección de la curva.
Resulta peligroso no acompañar con el cuerpo la inclinación
del vehículo.
●Las carreteras con muchas curvas o con un firme en mal estado
aumentan el peligro en la conducción y requieren extremar la
precaución.
●Para conducir con seguridad en esas condiciones, prevea el
estado de la carretera, reduzca la velocidad al menos a la mitad
de la velocidad normal, relaje los hombros y las muñecas, y sujete
el manillar con firmeza.
●Conducir con una sola mano o sin manos o levantando la rueda
delantera puede provocar lesiones graves o la muerte del
conductor como resultado del vuelco del vehículo.
6
MANEJO

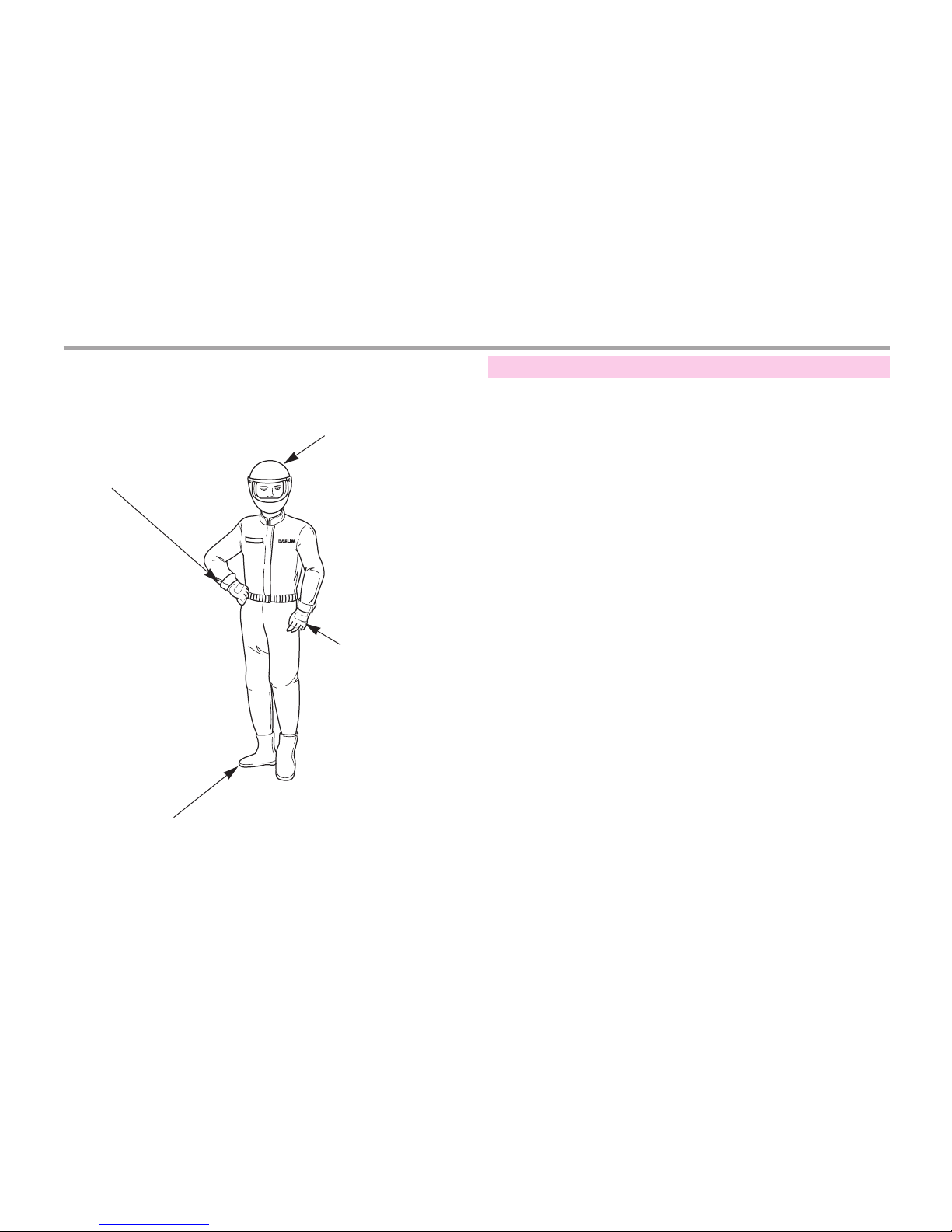

LLeve siempre puesto el casco
y abroche bien la correa de la
barbilla.
Lleve siempre guantes.
Lleve camisas o chaquetas
adecuadas y con mangas
ajustadas.
Lleve calzado de su número, sin o con poco tacón.

●Cuando transporte carga, deberá tener en cuenta que se producirán
variaciones en la conducción de la motocicleta, sobre todo al
tomar las curvas.
●Asegúrese de que no sobrecarga la motocicleta, pues podría
desequilibrarla durante la conducción.
7
CARGA
●Únicamente transporte la carga en los lugares
destinados a tal fin, pues si la deposita en otros puntos
podría provocar daños en el vehículo.
●No coloque bultos entre la cubierta del chasis y el
motor; podrían quemarse.
●No cuelgue objetos voluminosos o pesados (como
un saco de dormir o una tienda de campaña) del
manillar o la horquilla.
Podrían desequilibrar la motocicleta u obstaculizar
la dirección.
CARGA MÁXIMA: 30kg
ADVERTENCIA
●La sobrecarga o carga incorrecta del vehículo puede
producir accidentes y causar lesiones graves o la muerte.
●Respete todos los límites de carga de este manual.

8
●La modificación de la estructura o el funcionamiento del vehículo
afecta a su manejabilidad y eleva el nivel de ruido del tubo de
escape, acortando la vida de la motocicleta. Las modificaciones
no sólo están prohibidas por ley sino que también perjudican a las
personas. Las modificaciones no están cubiertas por la garantía.
●Con excepción de los elementos establecidos por DAELIM
MOTOR CO., LTD., no instale ningún dispositivo luminoso
adicional, pues puede provocar la descarga anticipada de la batería.
●Inspeccione con atención el accesorio y compruebe que no
oscurece las luces ni reduce la distancia respecto al suelo o el
ángulo de inclinación, ni limita la carrera de la suspensión o la
dirección, o el control.
●No instale equipos eléctricos adicionales que sobrepasen la
capacidad eléctrica del sistema de la motocicleta.
Un fusible fundido puede causar una peligrosa pérdida en las
luces o en la potencia del motor.

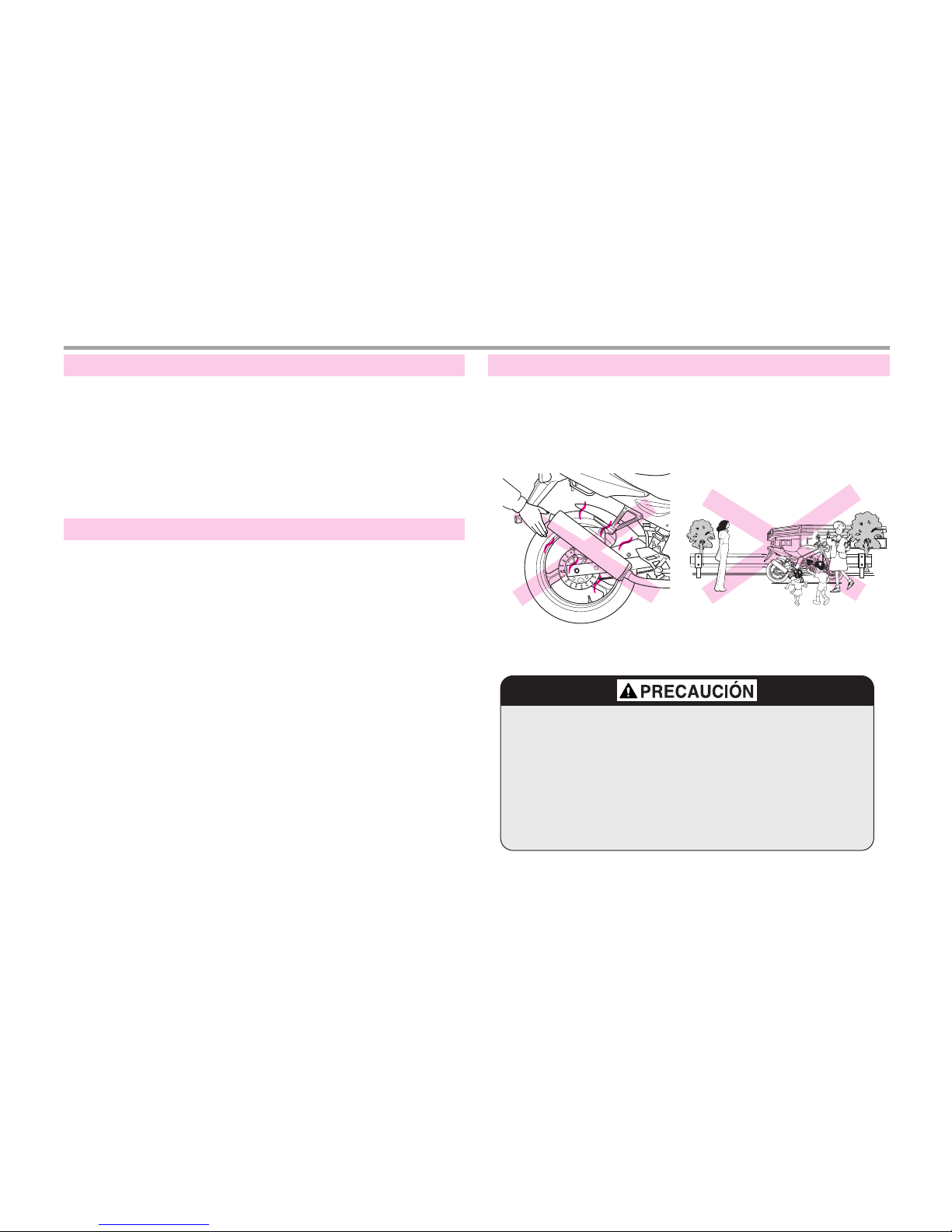

●La motocicleta no ha sido diseñada para llevar sidecar ni remolque.
Su manejabilidad puede verse seriamente perjudicada si instala
dichos equipos.
●Preste especial atención a su pasajero para evitar que pueda
quemarse con el silenciador durante la conducción.
ACCESORIOS
SILENCIADOR
●No estacione en lugares de paso de peatones.
Podría quemarles por contacto con el silenciador.
●El pasajero deberá tener cuidado de no quemarse con
el silenciador.
●Si se pega algún tejido o vinilo al silenciador, podría
producirse fuego.
MODIFICACIÓN

9

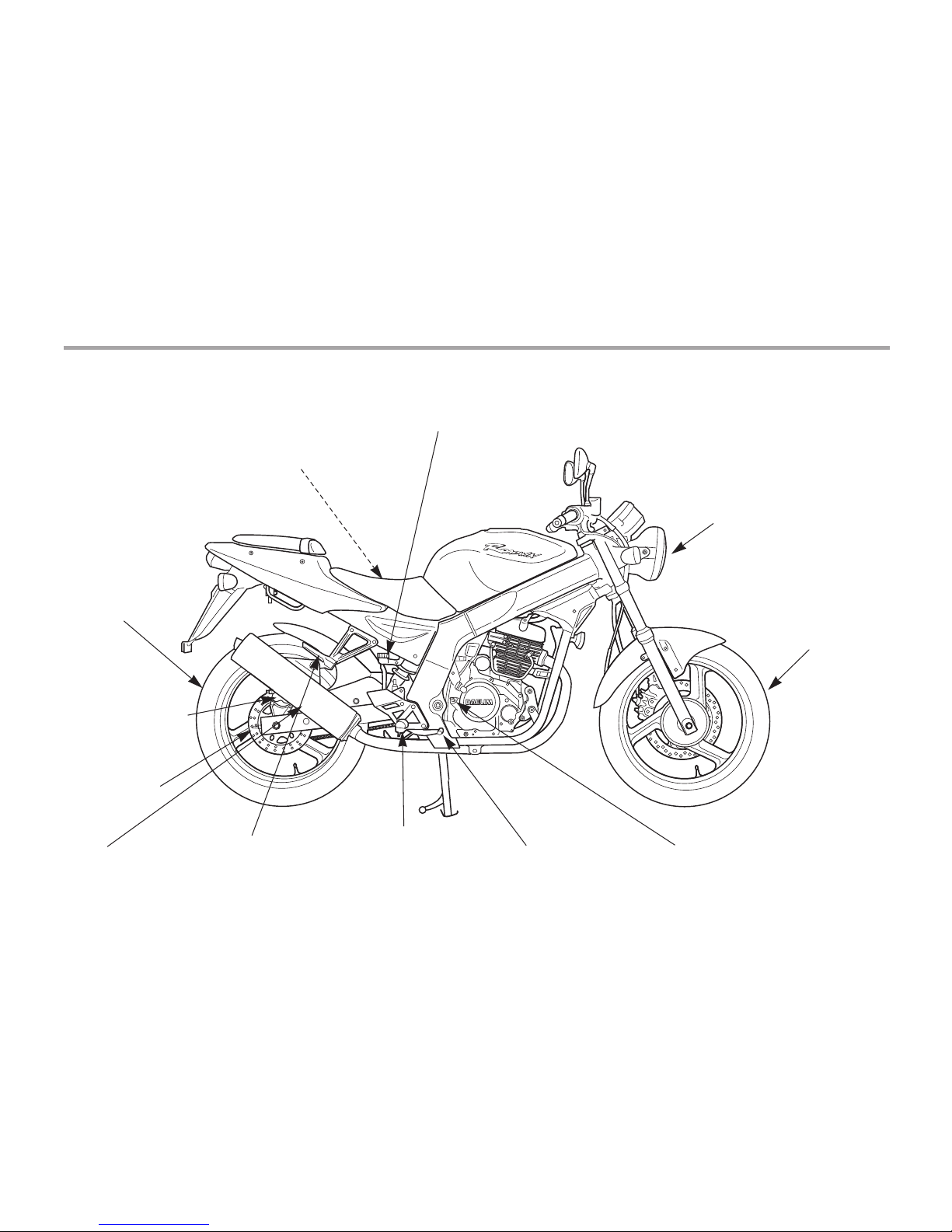

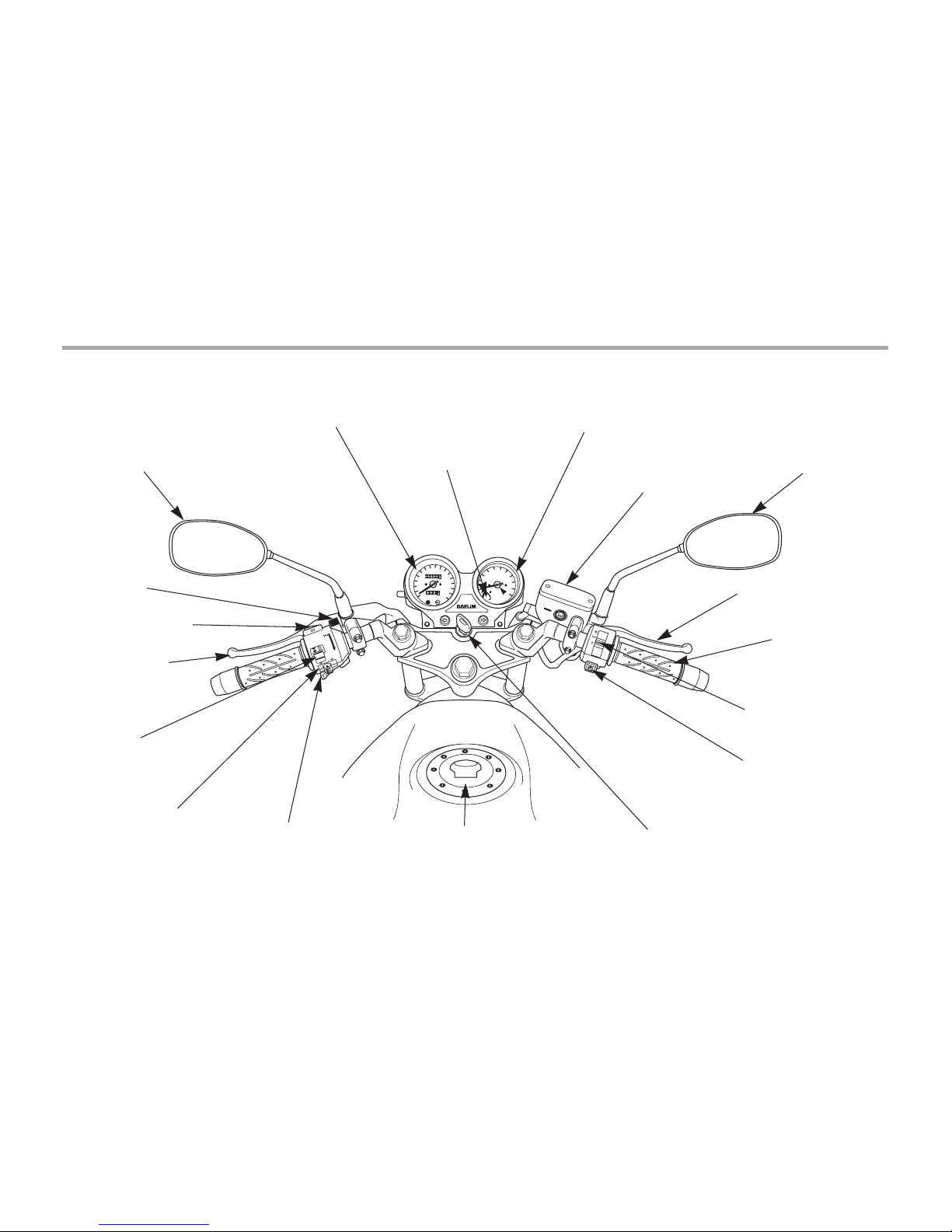

ELEMENTOS DE LA MOTOCICLETA
km/h
x1000rpm
mph
0
0
F
E
2
3
4567
8
9
10
11
20
40
60 80
120
140
160
100
N
RETROVISORRETROVISOR
ESTÁRTER
INTERRUPTOR
DE LUZ DE PASO
MANETA DEL
EMBRAGUE
FARO
CONMUTADOR DE LUZ
DE CARRETERA
INTERRUPTOR DE
LOS INTERMITENTES BOTÓN DEL CLAXON TAPÓN DEL DEPÓSITO
DE COMBUSTIBLE
CONMUTADOR DEL FARO
DEPÓSITO DEL LÍQUIDO
DEL FRENO DELANTERO
INTERRUPTOR PRINCIPAL
MANETA DEL FRENO
DELANTERO
ACELERADOR
BOTÓN DE ARRANQUE
INDICADOR DE
COMBUSTIBLE
TACÓMETRO
VELOCÍMETRO
