Edito
Chère Cliente, Cher Client,
Vous venez d'acquérir une hotte DE DIETRICH et nous vous en remercions.
Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils, qui par
leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception
et révèle un savoir-faire unique.
Avec des lignes modernes et raffinées, votre nouvelle hotte DE DIETRICH s'intègre har-
monieusement dans votre cuisine et allie parfaitement la maîtrise technologique, les per-
formances d'aspiration, et le luxe esthétique.
Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de
fours encastrables, tables de cuisson, de lave-vaisselle, de fours micro-ondes et de réfri-
gérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte DE DIETRICH.
Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de
nos produits, notre service consommateurs est à votre disposition et à votre écoute pour
répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).
Grâce à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous
les jours, DE DIETRICH, référence de l'excellence, est une véritable invitation à un nouvel
art de vivre.
La Marque DE DIETRICH.
Consignes de sécurité
- Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir
de plats de cuisson au-dessous de la hotte (les flammes aspirées risqueraient de détériorer
l’appareil).
- Les fritures effectuées sous l’appareil doivent faire l’objet d’une surveillance constante.
- Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
- Nettoyez régulièrement le filtre cassette.
- Le fonctionnement au-dessus d’un foyer à combustible (bois, charbon, etc...) n’est pas autorisé.
Ces hottes ont été conçues pour être utilisées par des particuliers dans un lieu d’habitation.
Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’ap-
porter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications
de leurs caractéristiques liées à l’évolution technique.
Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces
produits ne contiennent aucun composant à base d’amiante.
Tout au long de la notice, vous signale les consignes de sécurité,
vous signale les conseils et les astuces
99627774_ML_A.qxd 21/02/05 09:24 Page 2

FR

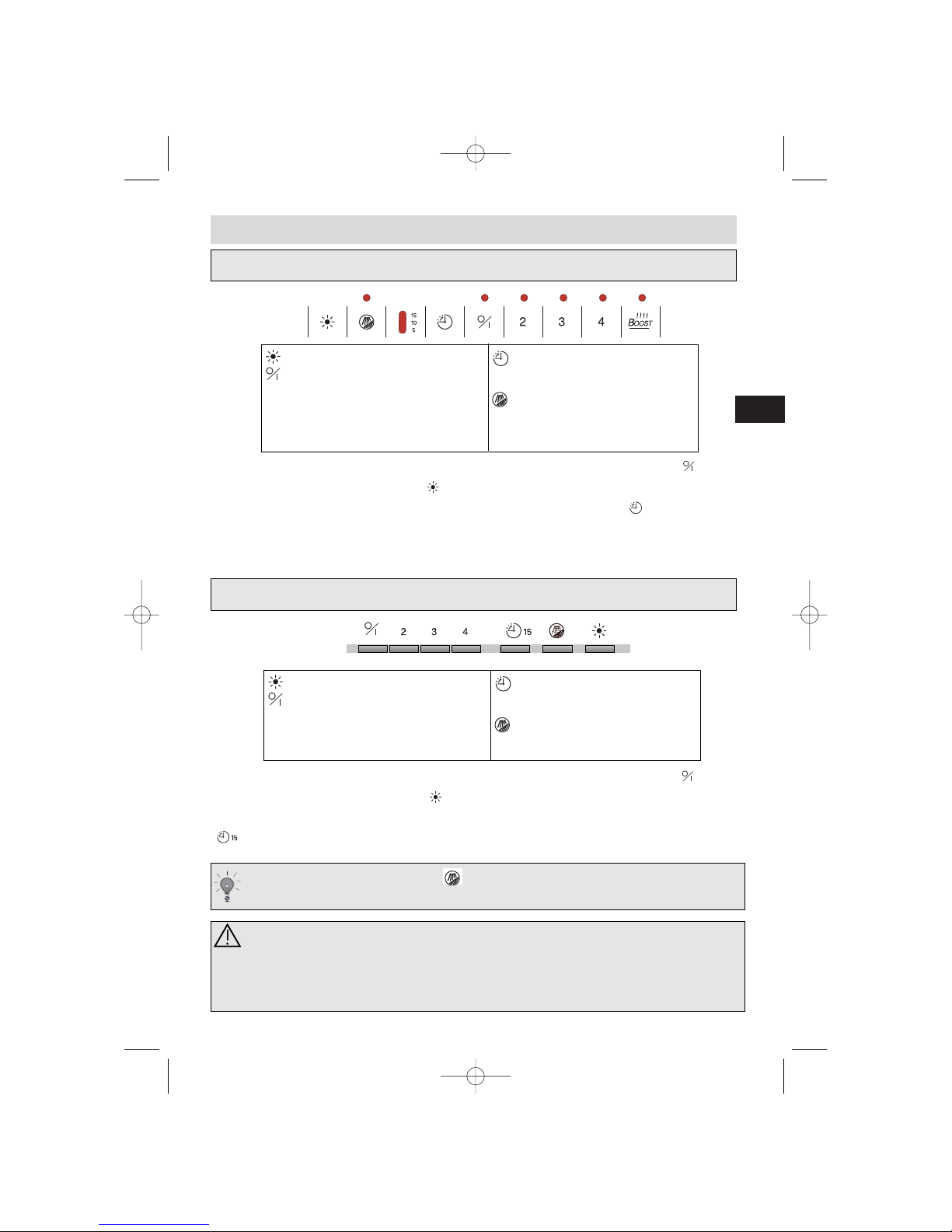

Comment se présente votre hotte ? Fig.1
Au bout de 30 heures de fonctionnement le symbole clignote. Cela signifie
que vous devez nettoyer vos filtres cassette. Une simple pression sur le bouton
le réinitialise.
Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée
(ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte
sans les filtres métalliques.
Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est
utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.
Éclairage
Marche/Arrêt - petite vitesse
Vitesse 2
Vitesse 3
Vitesse 4
Vitesse maxi
Modèle touches capacitives
Modèle électronique 4 vitesses
2
3
4
Boost
Temporisation :
arrêt différé de 5-10 ou 15 min.
Nettoyage filtre
Éclairage
Marche/Arrêt - petite vitesse
Vitesse 2
Vitesse 3
Vitesse 4
2
3
4
Temporisation :
arrêt différé de 15 min.
Nettoyage filtre
Un appui sur la vitesse choisie déclenche la mise en marche. Un appui prolongé sur le symbole
permet l’arrêt de la hotte. Un appui bref sur déclenche l’éclairage. Un appui prolongé
sur ce même symbole permet de régler l’intensité de l’éclairage. Un appui sur déclenche l’ar-
rêt différé de la hotte. La sélection du temps (5,10 ou 15mn) s’effeectue par des appuis succes-
sifs sur ce même symbole.
Un appui sur la vitesse choisie déclenche la mise en marche. Un appui prolongé sur le symbole
permet l’arrêt de la hotte. Un appui bref sur déclenche l’éclairage ou l’extinction. Un
appui prolongé sur ce même symbole permet de régler l’intensité de l’éclairage. Une pression sur
déclenche l’arrêt différé (15mn) de la hotte.
99627774_ML_A.qxd 21/02/05 09:24 Page 3

L’installation doit être conforme aux règlements en vigueur pour la ventila-
tion des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du
CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit uti-
lisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible.
L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécia-
liste compétent.
La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte
doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte
spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.
Comment installer votre hotte ?
Vous possédez une sortie vers l’extérieur :fig. 4
Votre hotte peut être raccordée sur celle-ci par l’intermédaire d’une gaine d’évacuation (minimum
Ø 125 mm, émaillée, en alu, flexible ou en matière ininflammable). Si votre gaine est inférieure
à 125 mm de diamètre, passez obligatoirement en mode recyclage.
Vous ne possédez pas de sortie vers l’extérieur : fig. 5
Tous nos appareils ont la possibilité de fonctionner en mode recyclage.
Dans ce cas, ajoutez un filtre à charbon actif qui retiendra les odeurs.
- Placez contre le mur le gabarit de montage : fig. 2
- Tracez un trait vertical sur le mur afin de positionner parfaitement l’axe de votre hotte avec
votre appareil de cuisson.
- Tracez un repère sur le trait vertical à 70 cm minimum de votre plan de cuisson.
Remarque : dans le cas d’un mur creux, utilisez des vis et des chevilles adaptées.
- Démontez les filtres cassette (fig. 3).
- Accrochez la hotte par ses découpes rectangulaires. La taille de ces découpes vous per-
met un réglage vers la gauche ou vers la droite (fig. 3).
Montage de votre hotte
Raccordement de votre hotte
Régler la hauteur et le niveau en manoeuvrant les vis de réglage «A» des
supports puis bloquer la hotte contre le mur en serrant les vis «B» (Fig. 3).
Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conduc-
teurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau
220-240 V monophasé par l’intermédiaire d’une prise de courant normali-
sée CEI 60083 qui doit rester accessible après installation, ou d’un dispositif de
coupure omnipolaire ayant une distance conforme aux normes en vigueur.
Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une
mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être
de 10 ou 16 A. Si le câble d’alimentation est endommagé, faites appel au service
après-vente afin d’éviter un danger.
99627774_ML_A.qxd 21/02/05 09:24 Page 4

FR
Montage de la cheminée
Fonctionnement en évacuation extérieure: fig. 4 et 8
- Enlevez les 2 clips de fixation prévus pour le transport des cheminées.
- Enlevez les 2 vis de fixation du déflecteur plastique (en mode recyclage uniquement).
- Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig. 6).
Prendre soin d’aligner les 2 encoches triangulaires du support métallique avec le trait vertical sur
le mur.
- Montez le clapet anti-retour sur la sortie du moteur (fig. A). Ce clapet anti-retour permet d'ob-
struer l'entrée d'air venant de l'extérieur.
- Dans le cas d’une gaine diamètre 125 mm, utilisez l’adaptateur fourni (fig. 8/fig. B).
Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre
hotte en mode recyclage.
- Préparez votre cheminée télescopique en prenant soin de dissimuler les ouïes (fig. 8).
Emboîter les cheminées l’une dans l’autre au maximum.
- Fixez la partie supérieure sur le support métallique.
- Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l’emboîter
dans le sommet de la hotte.
Fonctionnement en recyclage: fig. 5 et 9
- Il est possible de retirer les clapets anti-retours.
- Fixez contre le mur, en appui sur le plafond, le déflecteur plastique des fumées.
Prendre soin de centrer le déflecteur par rapport au trait vertical tracé sur le mur
(fig. 7).
- Préparez votre cheminée en prenant soin de placer les ouïes vers le haut de maniè-
re qu’elles soient visibles (fig. 9).
- Fixez la partie supérieure sur le déflecteur plastique.
- Ajustez la longueur de la cheminée télescopique en descendant la partie inférieure et l’emboîter
dans le sommet de la hotte.
Pour une utilisation optimale de votre appareil, nous vous conseillons le rac-
cordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le
nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne
en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffisan-
te pour éviter de mettre la pièce en dépression.
1. Retirez le hublot (fig. 11).
2. Changez la lampe halogène G4-20W-12V.
3. Replacez l’ensemble en effectuant les opérations en sens inverse.
Comment changer la lampe ?
Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la
prise, soit en actionnant le disjoncteur,
99627774_ML_A.qxd 21/02/05 09:24 Page 5

Démontage du filtre cassette
(fig. 10)
Montage du filtre charbon
(fig. 12)
1. Retirez les cassettes.
2. Placez le filtre charbon neuf sur la cassette coté intérieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faîtes cette opération sur toutes les cassettes.
Comment nettoyer votre hotte ?
La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le dis-
joncteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les filtres
métalliques doivent être de nouveau fixés conformément aux instructions.
ENTRETIEN
POURQUOI ?
COMMENT ?
IMPERATIF TOUS LES MOIS IMPERATIF TOUS LES ANS
Ce filtre retient les vapeurs grasses et les
poussières. Il est l’élément assurant une part
importante de l’efficacité de votre hotte.
Ce filtre retient les odeurs et doit
être changé au moins tous les ans
en fonction de votre utilisation.
Avec un nettoyant ménager du commerce, puis rin-
cez abondamment et séchez. Ce nettoyage peut
être effectué dans votre lave-vaisselle en position
verticale (ne pas mettre en contact avec de la
vaisselle sale ou des couverts en argent).
Commandez ces filtres chez votre
revendeur (sous la référence indi-
quée sur la plaque signalétique
située à l’intérieur de la hotte) et
notez la date de changement.
FILTRE CASSETTE FILTRE CHARBON ACTIF
N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.
Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du
commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux.
Avant la première utilisation du filtre cassette,
retirez le film de protection. Pour les hottes installées en
recyclage
Pour éviter tout risque d’incendie.
99627774_ML_A.qxd 21/02/05 09:24 Page 6

BRANDT APPLIANCES SAS
7 rue Henri Becquerel
92500 RUEIL MALMAISON
MADE IN FRANCE
230V ~ 50 Hz
Qui contacter ?
Les défauts d’aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abra-
sifs qui n’entraîne pas un non fonctionnement ou une inaptitude à l’usage ne sont pas pris en compte
par le fabriquant. Tout dépannage doit être effectué par un technicien qualifié.
Seuls les distributeurs de notre marque :
•
• C Connaissent parfaitement votre appareil et son fonctionnement onnaissent parfaitement votre appareil et son fonctionnement, ,
•
• A Appliquent intégralement nos méthodes de réglage, d’entretien et de ppliquent intégralement nos méthodes de réglage, d’entretien et de réparation, réparation,
•
• U Utilisent exclusivement les pièces d’origine. tilisent exclusivement les pièces d’origine.
En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la
référence complète de votre appareil (type de l’appareil et numéro de série)
Ces renseignements figurent sur la plaque signalétique fixée à l’intérieur de l’appareil.
Les descriptions et les caractéristiques apportées dans ce livret sont données seulement à titre d’infor-
mation et non d’engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le
droit d’effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
Pour en savoir plus sur tous les produits de la marque :
informations, conseils, les points de vente, les spécialistes après-vente.
Pour communiquer :
nous sommes à l’écoute de toutes vos remarques, suggestions, propositions aux-
quelles nous vous répondrons personnellement.
Vous pouvez nous écrire : SERVICE CONSOMMATEURS DE DIETRICH
BP 9526
95069 CERGY PONTOISE CEDEX
ou nous téléphoner au :
*Service fourni par Brandt Customer Services, société par actions simplifiée au capital de
2.500.000 euros - 5/7 avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303
Brandt Appliances - société par actions simplifiée au capital de 10.000.000 Euros
RCS Nanterre 440 302 347.
*
Relations consommateurs
FR
99627774_ML_A.qxd 21/02/05 09:24 Page 7

Introduction
Dear Customer,
Thank you for choosing the DE DIETRICH hood.
Our design staff have produced a new generation of kitchen equipment, to make everyday
cooking a pleasure.
The modern, attractive design of your new DE DIETRICH hood will blend smoothly into
your kitchen installation, providing an optimum combination of easy use and performance.
The DE DIETRICH range also includes a huge choice of fitted cooking hobs, ovens, dish-
washers and refrigerators, that will match your new DE DIETRICH hood.
Of course, we make every effort to ensure that our products meet all your requirements,
and our Customer Relations department is at your disposal, to answer all your questions
and to listen to all your suggestions (see back cover of manual).
DE DIETRICH is certain that by setting new standards of excellence by which comparisons
can be made, customers will find that DE DIETRICH appliances offer a better and more
exciting way of living.
The DE DIETRICH name.
Safety instructions
- You should never "flambé" dishes under the hood or operate gas rings under the hood
without cooking utensils being placed on them (the flames sucked up into the hood can
damage the appliance).
- When frying food under the appliance, a careful watch must be kept on this at all times.
- Repairs must only be carried out by an approved specialist.
- You should regularly clean the filter cartridge.
- The hood should never be used over a combustible fuel burning stove (wood, coal, etc).
These hoods have been designed for non-commercial use in private homes.
With a view to constantly improving our products, we reserve the right to modify their
technical, functional or aesthetic characteristics, making any changes to their features consi-
dered necessary or desirable in view of technical progress.
These hoods are designed exclusively for cooking foodstuffs and drinks. These products do
not contain any asbestos based components.
indicates safety recommendations,
indicates advice to help you make the
best use of your oven
Throughout this manual,
99627774_ML_A.qxd 21/02/05 09:24 Page 8

GB
The controls on your hood Fig.1
After 30 hours' use, the symbol will start flashing. This is to inform you that
you need to clean your filter cartridges. Pressing once on the button will reset it.
In the case of a kitchen heated by a device connected to a chimney (for exam-
ple a stove) the "recycling" version of the hood should be installed. Do not use
the hood without metal filters.
Suitable ventilation should be ensured for the room when the suction hood is used at
the same time as appliances using gas or another combustible fuel.
Lighting
Start/Stop - Low-speed
Speed 2
Speed 3
Speed 4
Maximum speed
Capacitive button model
Electronic 4-speed model
2
3
4
Boost
Timing:
Delayed stop (5-10 or 15 mins)
Filter cleaning
Lighting
Start/Stop - Low-speed
Speed 2
Speed 3
Speed 4
2
3
4
Timing:
Delayed stop (15 mins).
Filter cleaning
Pressing once on the chosen speed starts the appliance. A prolonged press on the symbol
turns off the hood. Pressing briefly on turns on the lighting. A prolonged press on this same
symbol makes it possible to adjust the intensity of the lighting. Pressing on triggers the stop-
page of the hood. The time selection (5,10 ou 15 min) is carried out by successive presses on
this same symbol.
Pressing once on the chosen speed starts the appliance. A prolonged press on the symbol
turns off the hood. Pressing briefly on activates the lighting or the extinction. A prolonged
press on this same symbol makes it possible to adjust the intensity of the lighting. Pressing on
activatesthe delayed start (15 min) for the hood.
99627774_ML_A.qxd 21/02/05 09:25 Page 9

The hood must be installed in conformity with the applicable regulations
concerning the ventilation of premises. In France, these regulations are
detailed in DTU 61.1 from the CSTB. In particular, the evacuated air must not
be channelled into a duct used to evacuate fumes from appliances using gas or
other combustible fuels. Disused ducts may only be used after approval from a
competent specialist.
The minimum distance between the cooking surface and the lowest part of the
hood must be 70 cm. If the instructions for the hob installed under the hood
specify a distance of more than 70 cm, this requirement must be respected.
Installing your hood ?
If you possess an outlet to the exterior :fig. 4
Your hood can be connected to this using a flue (minimum Ø 125 mm, enamelled, made from
aluminium, flexible or made from a non-flammable material). If your flue is below 125 mm in
diameter, you must obligatorily use the "recycling" mode.
If you do not possess an outlet to the exterior : fig. 5
All of our appliances can be used in recycling mode.
In this case, you should add an active carbon filter which will keep in odours.
- Place the assembly template against the wall : fig. 2
- Draw a vertical line on the wall in order to perfectly line up your hood with your cooking
appliance.
- Draw a mark on the vertical line at 70 cm (minimum) from your cooktop.
Note : in the case of a hollow wall, you should use suitable screws and wall plugs.
- Dismantle the filter cartridges (fig. 3).
- Attach the hood via its rectangular slots. The size of the slots enable you to position
the hood, moving it slightly to the left or right as needed (fig. 3).
Assembling your hood
Connecting up your hood
Adjust the height and level by manoeuvring the bracket adjustment
screws ("A") and then attach the hood securely to the wall by tightening
the screws ("B"). (Fig. 3).
This appliance is delivered with a H 05 VVF power cable with three conduc-
tors of 0.75 mm2 (neutral, live and earth). This must be connected to the
220-240 V single phase mains network via a CEI 60083 standard plug which
must remain accessible following installation, or an all pole cut-off device with a
minimum contact opening distance conforming to applicable standards. We will not
be liable in the event of an accident arising following incorrect or non-existent ear-
thing. The fuse for your installation must be 10 or 16A. If the power cable is dama-
ged, call the after sales service department in order to avoid danger.
99627774_ML_A.qxd 21/02/05 09:25 Page 10
