DeDietrich Hotte User manual

FR GUIDE D’UTILISATION
EN USER GUIDE 14
HOTTE
COOKER HOOD

•1
I

JL

•2
2.1
III

•2
2.2
IV
2.2

•2
2.3
V
G
I

•4
•3
VI
•3

CHÈRE CLIENTE,
CHER CLIENT
FR
Découvrir les produits De Dietrich, c’est éprouver des émotions uniques.
L’attrait est immédiat dès le premier regard. La qualité du design
s’illustre par l’esthétique intemporelle et les finitions soignées rendant
chaque objet élégant et raffiné en parfaite harmonie les uns
avec les autres. Vient ensuite l’irrésistible envie de toucher.
Le design De Dietrich capitalise sur des matériaux robustes
et prestigieux ; l’authentique est privilégié. En associant la technologie
la plus évoluée aux matériaux nobles, De Dietrich s’assure la réalisation
de produits de haute facture au service de l’art culinaire, une passion
partagée par tous les amoureux de la cuisine. Nous vous souhaitons
beaucoup de satisfaction dans l’utilisation de ce nouvel appareil.
En vous remerciant de votre confiance.

2
TABLE DES MATIERES
FR
Sécurité et précautions importantes ................................................3
Identification ......................................................................................5
Installation ..........................................................................................6
Raccordement électrique......................................................................6
Utilisation en version évacuation ..........................................................6
Utilisation en version recyclage ............................................................6
Montage de la hotte..............................................................................6
Montage de la cheminée ......................................................................7
Utilisation ............................................................................................8
Marche / Arrêt ......................................................................................8
Changement de vitesse........................................................................8
Temporisation / Arrêt différé..................................................................8
Eclairage ..............................................................................................8
Entretien ..............................................................................................9
Anomalies..........................................................................................10
Environnement..................................................................................11
Service Consommateurs..................................................................12
Relations consommateurs France......................................................12
Interventions France ..........................................................................12

3
SÉCURITÉ ET PRÉCAUTIONS IMPORTANTES
Cette notice est également disponible sur le site internet de la marque.
Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre
appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui. Conservez cette
notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une
autre personne, assurez-vous que la notice d'utilisation l'accompagne.
• Dans le souci d’une amélioration constante de nos produits, nous nous réservons
le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques
toutes modifications de leurs caractéristiques liées à l’évolution technique.
• Afin de retrouver aisément les références de votre appareil, nous vous conseillons
de les noter en page “Service et Relations Consommateurs”.
Précautions importantes
• Cet appareil a été conçu pour être utilisé par des particuliers dans
leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou
industrielles ou pour d'autres buts que celui pour lequel il a été
conçu.
• A la réception de l'appareil, déballez-le ou faites le déballer immé-
diatement. Vérifiez son aspect général. Faites les éventuelles ré-
serves par écrit sur le bon de livraison dont vous gardez un
exemplaire.
•Cet appareil peut être utilisé par des enfants d’au moins 8 ans et par
des personnes ayant des capacités physiques, sensorielles, ou
mentales réduites ou dénuées d’expérience ou de connaissance,
s’ils (si elles) sont correctement surveillé(e)s ou si des instructions
relatives à l’utilisation de l’appareil en toute sécurité leur ont été don-
nées et si les risques encourus ont été appréhendés. Les enfants
ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par
l’usager ne doivent pas être effectués par les enfants sans surveil-
lance.
• Attention : Les parties accessibles de cet appareil peuvent devenir
chaudes lorsqu’il est utilisé avec des appareils de cuisson.
•La déconnexion peut être obtenue en prévoyant une fiche de prise
de courant accessible ou en incorporant un interrupteur dans les ca-
nalisations fixes conformément aux règles d’installation.
•Ne modifiez pas ou n'essayez pas de modifier les caractéristiques
de cet appareil. Cela représenterait un danger pour vous.
•Les réparations doivent être exclusivement effectuées par un spé-
cialiste agréé.

4
SÉCURITÉ ET PRÉCAUTIONS IMPORTANTES
• Débranchez toujours la hotte avant de procéder à son nettoyage ou
à son entretien.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour net-
toyer votre appareil (exigences relatives à la sécurité électrique).
Risques d’asphyxie
• Les réglementations concernant l’évacuation de l’air doivent être res-
pectées. L’air ne doit pas être envoyé dans un conduit utilisé pour
évacuer les fumées d’appareils utilisant du gaz ou un autre combus-
tible (ne s’applique pas aux appareils qui renvoient uniquement l’air
dans la pièce).
• Une ventilation convenable de la pièce doit être prévue lorsqu’une
hotte de cuisine est utilisée simultanément avec des appareils utili-
sant du gaz ou un autre combustible (ne s’applique pas aux appareils
qui renvoient uniquement l’air dans la pièce).
Risques d’incendie
• Il est interdit de flamber des aliments ou de faire fonctionner des
foyers gaz sans récipients de cuisson, au dessous de la hotte (les
flammes aspirées risqueraient de détériorer l'appareil).
• Les fritures effectuées sous l'appareil doivent faire l'objet d'une sur-
veillance constante. Les huiles et graisses portées à très haute tem-
pérature peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtres.
L'accumulation de dépôts de graisse risque d'occasionner un incen-
die.
• Le fonctionnement au dessus d'un foyer à combustible (bois, char-
bon…) n'est pas autorisé.
• Lorsque la hotte de cuisine est placée au dessus d’un appareil à gaz,
la distance minimale entre le dessus de la table et le dessous de la
hotte doit être d’au moins 65 cm. Si les instructions de la table de
cuisson installée sous la hotte spécifient une distance plus grande
que 65 cm, celle-ci doit être prise en compte.

5

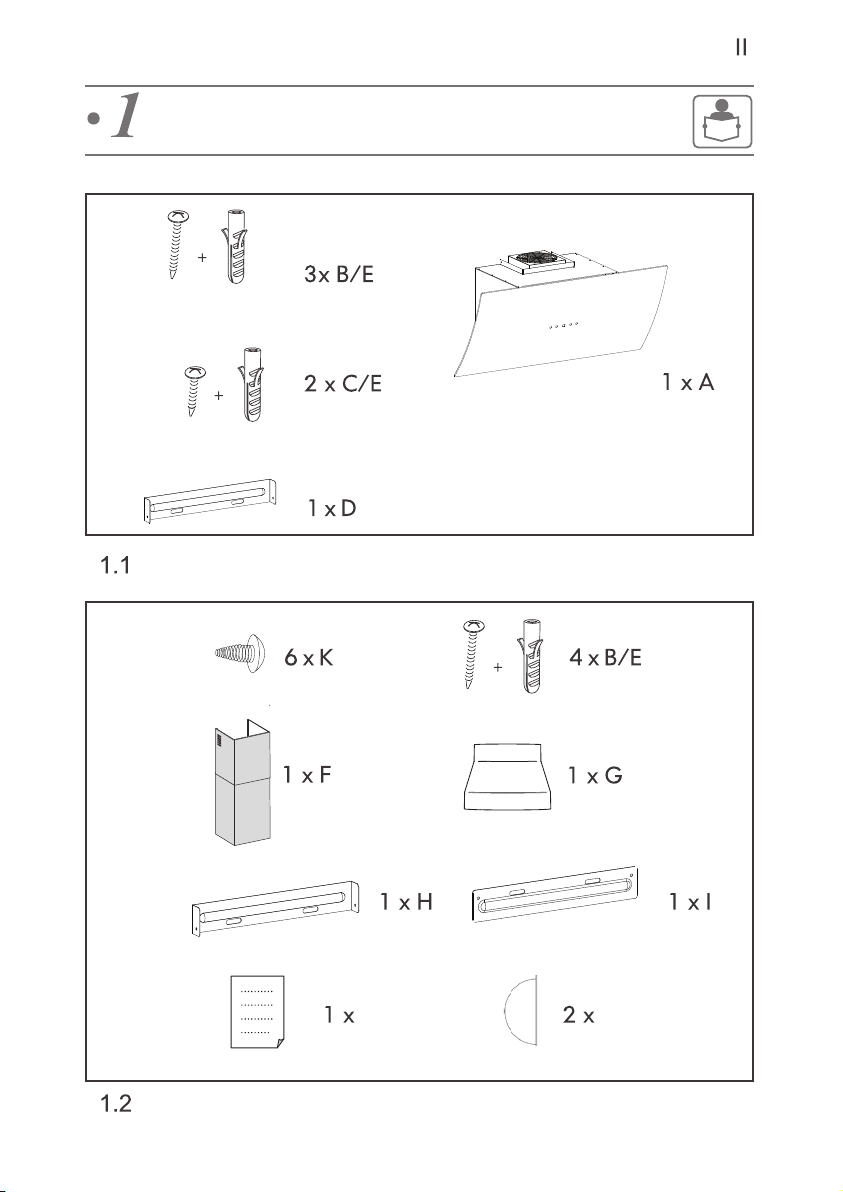

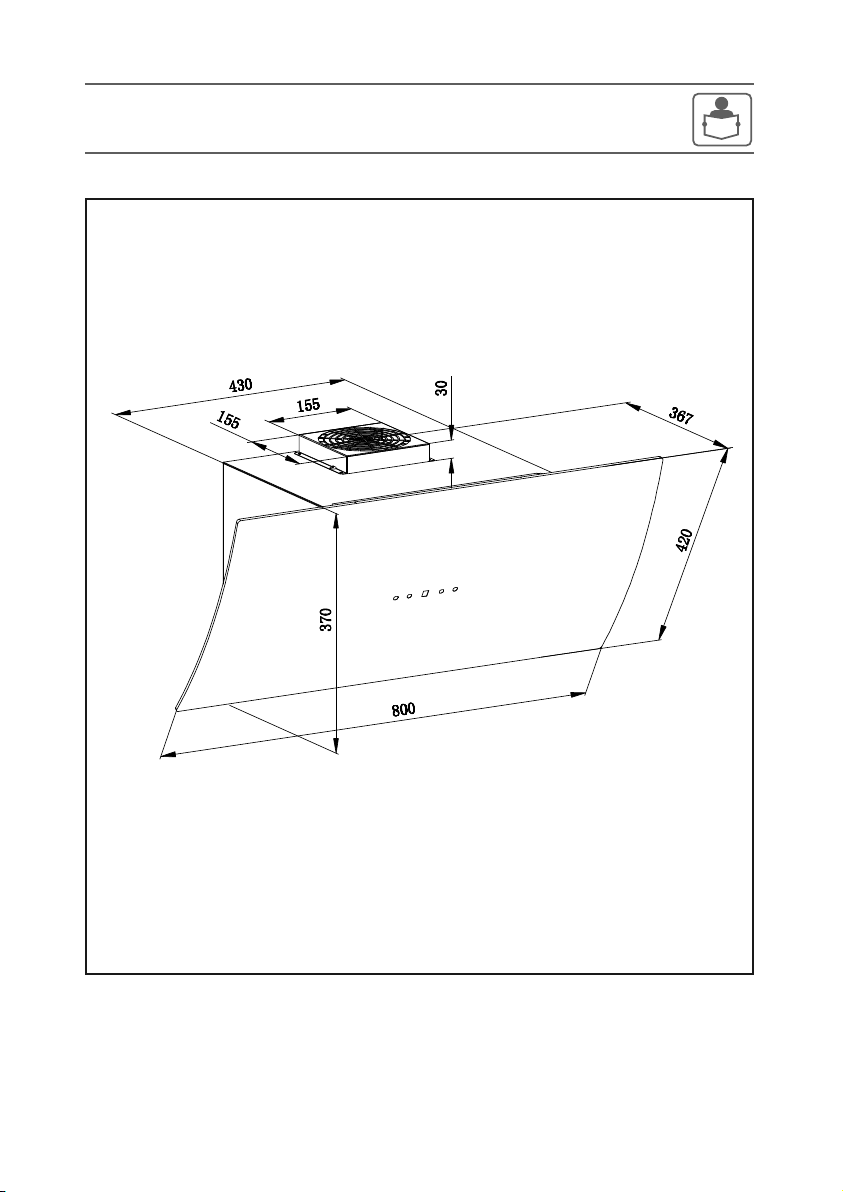

•1IDENTIFICATION
1.1 - LISTE DES PIECES
B/E - Chevilles + vis (Support cheminée)
A - Hotte
C/E - Chevilles + vis (fixation hotte)
D - Barrette de fixation
1.2 - KIT CHEMINEE OPTIONNEL
F - Cheminée (cheminée intérieure 600mm+cheminée extérieure 600mm)
G - Réducteur 150mm > 120mm
H - Support de cheminée extérieure
I - Support de cheminée intérieure
K - Vis (Support cheminée)
B/E - Chevilles + vis (fixation cheminée)
L
Ces pièces sont disponibles au SAV.
J - Notice
- Clapet anti-retour

•2INSTALLATION
RACCORDEMENT ELECTRIQUE
Lors de l'installation et des opérations
d'entretien, l'appareil doit être débranché
du réseau électrique, les fusibles doivent
être coupés ou retirés.
Le raccordement électrique est à réaliser
avant la mise en place de l'appareil dans
le meuble.
Vérifiez que :
- la puissance de l'installation est suffi-
sante,
- les lignes d'alimentation sont en bon
état
- le diamètre des fils est conforme aux
règles d'installation.
Cet appareil est livré avec un câble d’ali-
mentation H 05 VVF à 3 conducteurs de
0,75 mm2(neutre, phase et terre). Il doit
être branché sur réseau 220-240 V mo-
nophasé par l’intermédiaire d’une prise
de courant normalisée CEI 60083 qui
doit rester accessible après installation,
conformément aux règles d’installation.
Le fusible de votre installation doit être
de 10 ou 16 A. Si le câble d’alimentation
est endommagé, faites appel au service
après-vente afin d’éviter un danger.
Si l'installation électrique de votre habi-
tation nécessite une modification pour le
branchement de votre appareil, faites
appel à un électricien qualifié.
Si la hotte présente une quelconque
anomalie, débranchez l'appareil ou en-
levez le fusible correspondant à la ligne
de branchement de l'appareil.
L’installation doit être conforme aux rè-
glements en vigueur pour la ventilation
des locaux. En particulier, l’air évacué ne
doit pas être envoyé dans un conduit uti-
lisé pour évacuer les fumées d’appareils
utilisant du gaz ou autre combustible.
L’utilisation de conduits désaffectés ne
peut se faire qu’après accord d’un spé-
cialiste compétent. Le conduit d'évacua-
tion, quel qu'il soit ne doit pas déboucher
dans les combles.
- UTILISATION EN VERSION EVA-
CUATION
Vous possédez une sortie vers l’Extérieur
Votre hotte peut être raccordée sur celle-
ci par l’intermédaire d’une gaine d’éva-
cuation (minimum Ø 125 mm, émaillée,
en alu, flexible ou en matière ininflamma-
ble). Si votre gaine est inférieure à Ø 125
mm, passez obligatoirement en mode
recyclage.
- UTILISATION EN VERSION RECY-
CLAGE
Vous ne possédez pas de sortie vers l’ex-
térieur
Tous nos appareils ont la possibilité de
fonctionner en mode recyclage.
Conseil d’économie d’énergie
Pour une utilisation optimale de votre ap-
pareil, limiter au maximum le nombre de
coudes et la longueur de la gaine.

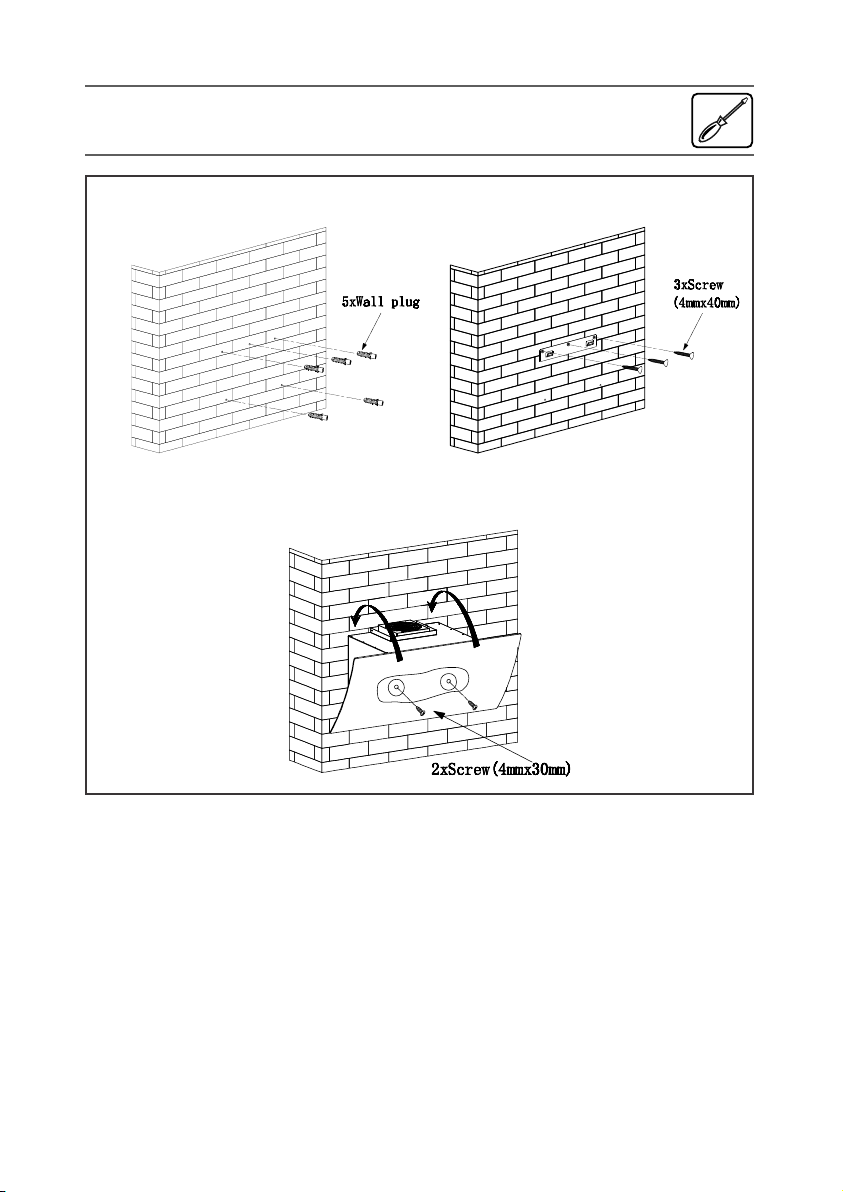

2.2- MONTAGE DE LA HOTTE

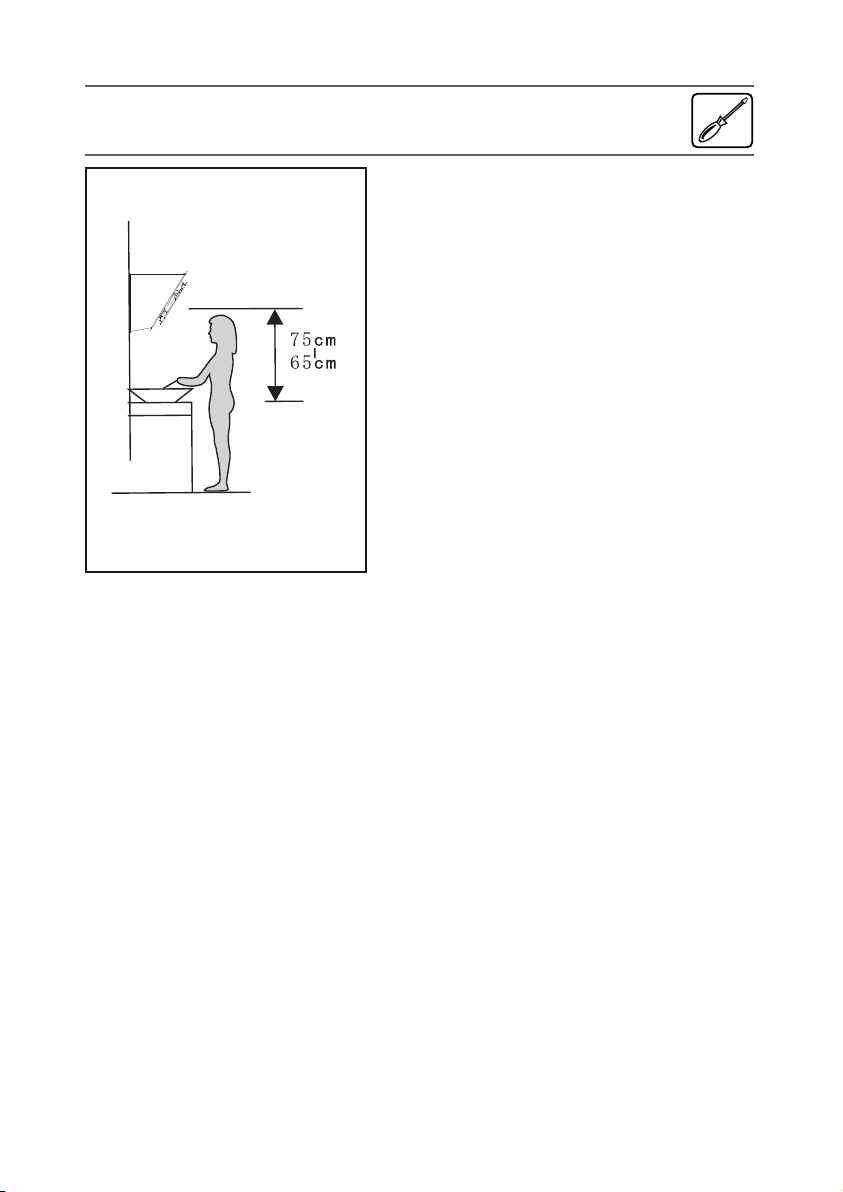

La distance minimale entre le plan de
cuisson (2.1) et la partie la plus basse de
la hotte doit être de 65 cm. Si les instruc-
tions de la table de cuisson installée sous
la hotte spécifient une distance plus
grande que 65 cm, celle-ci doit être prise
en compte.
6

7
•2INSTALLATION

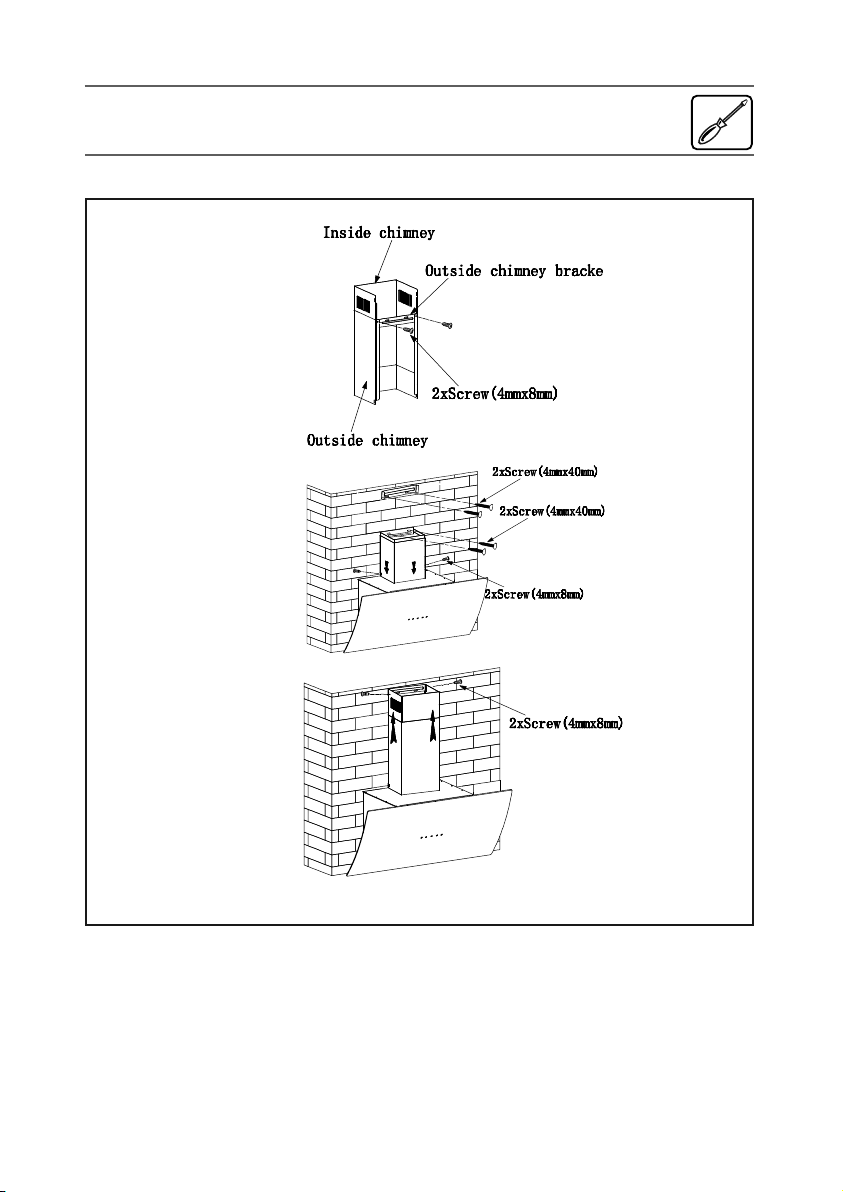

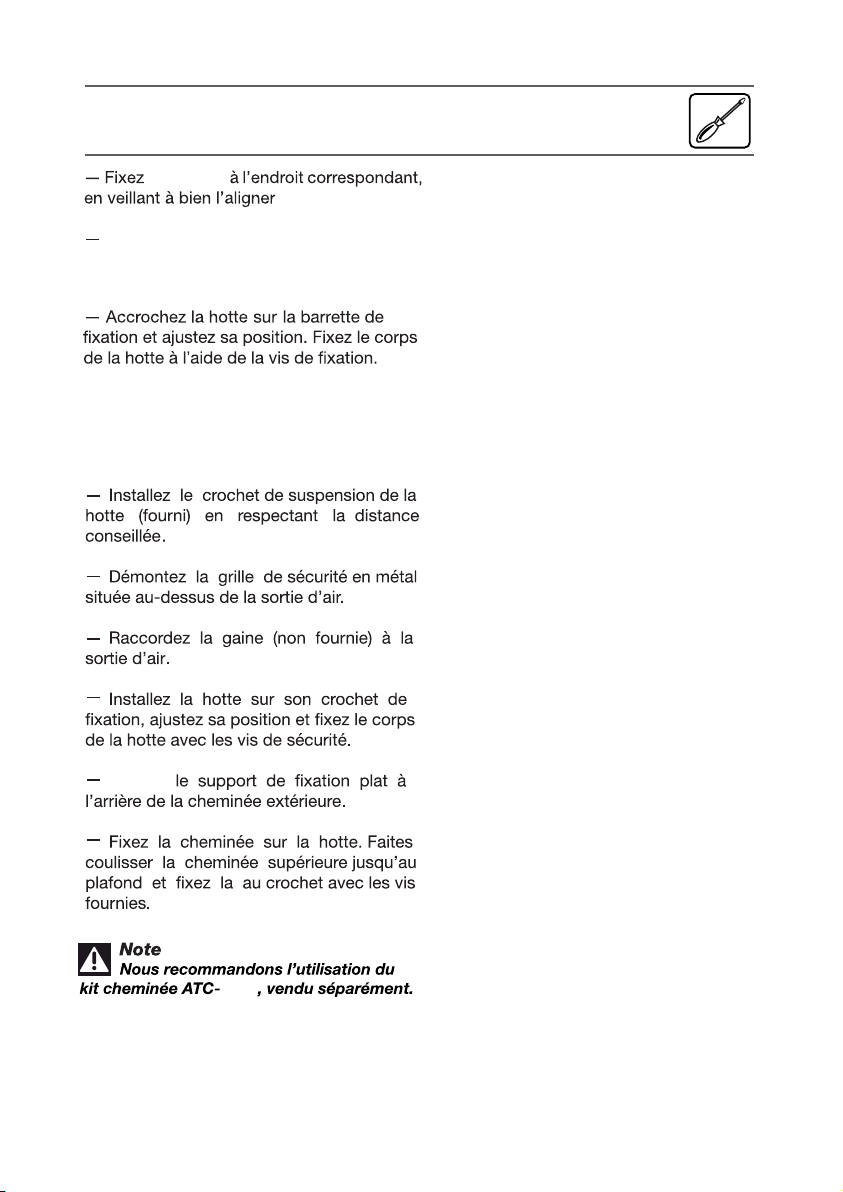

2.3 - MONTAGE DE LA CHEMINEE
•Evacuation extérieure
Retirez le filtre aluminium afin de placer
les filtres charbon de chaque côté du moteur.
Installez
la barrette
horizontalement. (2.2)
254X

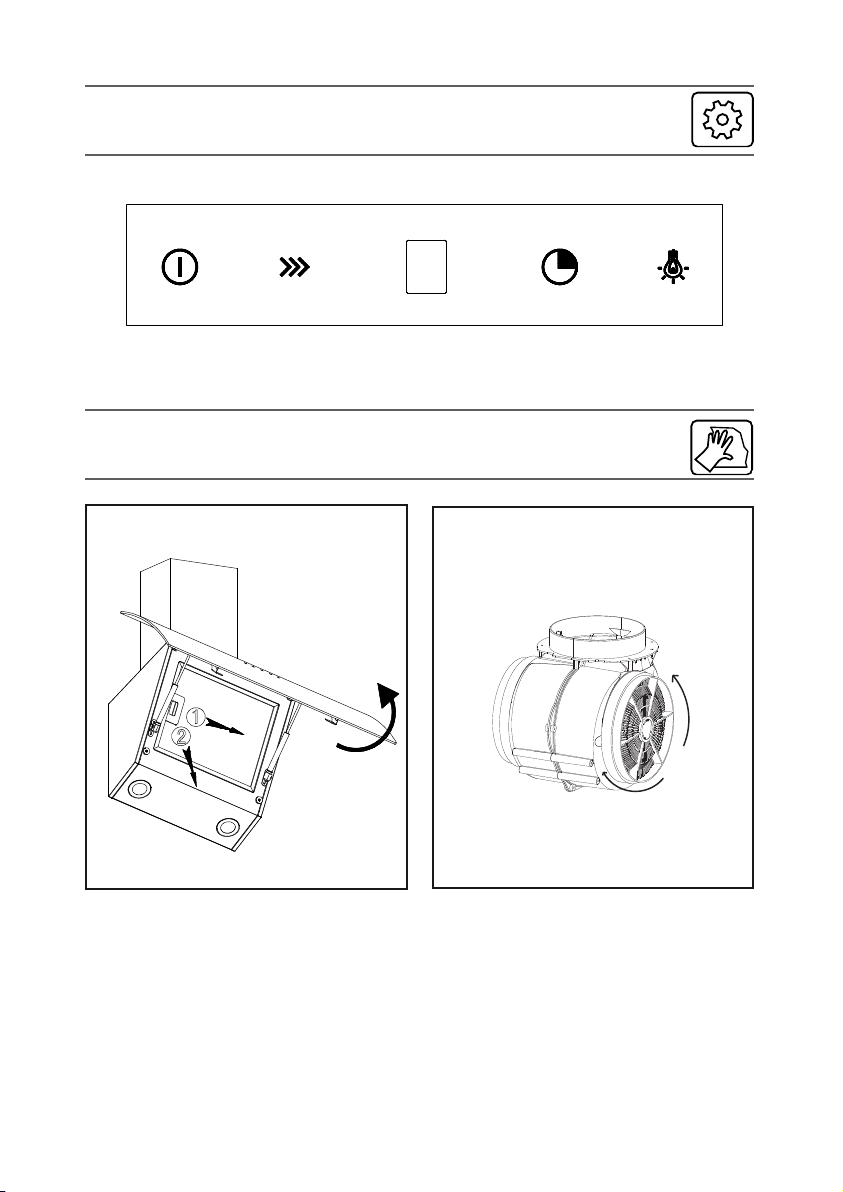

•3UTILISATION
8
Marche / Arrêt
1. Appuyer sur la touche “ ”. Cette
touche permet d’allumer ou d’éteindre
l’appareil.
2. En appuyant plusieurs fois sur la
touche “ ”, le moteur fonctionne en
vitesse lente / moyenne / haute. Les
vitesses vont de lente / moyenne /
haute / lente… de façon circulaire et
l’affichage led indique 1-2-3-1… de
façon circulaire.
3. En appuyant sur la touche “ ”,
la lumière s’allume. En appuyant à
nouveau, elle s’éteint. L’éclairage est
en position on/off de façon circulaire.
4. Lorsque la hotte est en
fonctionnement, en appuyant sur la
touche “ ” la hotte va fonctionner
seule pendant 9 minutes , l’affichage
led indique « 9-8-7-….1-0 ». A « 0 »,
la hotte s’arrête automatiquement.
En appuyant à nouveau sur la touche
“Minuterie”, la fonction minuterie
s’arrête.
Conseil
Ajustez la vitesse au nombre de
casseroles. Privilégiez les foyers arrières
de votre appareil de cuisson.

9
•4ENTRETIEN
NETTOYAGE DE LA SURFACE EXTE-
RIEURE
Pour nettoyer l'extérieur de votre hotte,
utilisez de l'eau savonneuse, mais n'uti-
lisez pas de crèmes à récurer, ni
d'éponge grattoir.
4.3 - CHANGEMENT DES LAMPES LED
Contactez le SAV
4.1 - NETTOYAGE DU FILTRE CAS-
SETTE
Ils doit être nettoyé toutesles 30
heures d'utilisation environ ou une fois par
mois minimum. Utilisez une brosse, de
l'eau chaude et un détergent doux. Rin-
cez-le et séchez-le soigneusement
avant de le remettre en place.
4.2 - CHANGEMENT DU FILTRE
CHARBON
Ce filtre retient les odeurs, il doit être rem-
placé toutes les 120 heures d'utilisation
environ.
Commandez ce filtre chez votre reven-
- Retirez le filtre à graisse.
- Le filtre à charbon actif se trouve
à I’extrémité du moteur. Tournez le filtre dans
le sens contraire des aiguilles d’une montre
pour le dévisser complètement.
- Procédez à l’inverse pour installer le nouveau
filtre à charbon actif.
deur.

10
•5ANOMALIES
La hotte ne fonctionne pas.
Vérifiez que :
• il n’y a pas de coupure de courant.
• une vitesse a effectivement été
sélectionnée.
La hotte a un rendement insuffisant.
Vérifiez que :
• la vitesse moteur sélectionnée est
suffisante pour la quantité de fumée et
de vapeur dégagée.
• la cuisine est suffisamment aérée
pour permettre une prise d’air.
• le filtre à charbon n’est pas saturé
(hotte en version recyclage).
La hotte s’est arrêtée au cours du
fonctionnement.
Vérifiez que :
• il n’y a pas de coupure de courant.
• le dispositif à coupure omnipolaire ne
s’est pas enclenché.

11
•6ENVIRONNEMENT
RESPECT DE L’ENVIRONNEMENT
Les matériaux d'emballage de cet
appareil sont recyclables. Participez à
leur recyclage et contribuez ainsi à la
protection de l'environnement en les
déposant dans les conteneurs
municipaux prévus à cet effet.
Votre appareil contient également de
nombreux matériaux recyclables. Il est
donc marqué de ce logo afin de vous
indiquer que les appareils usagés ne
doivent pas être mélangés avec d'autres
déchets.
Le recyclage des appareils qu'organise
votre fabricant sera ainsi réalisé dans les
meilleures conditions, conformément à la
directive européenne 2002/96/CE sur les
déchets d'équipements électriques et
électroniques.
Adressez-vous à votre mairie ou à votre
revendeur pour connaître les points de
collecte des appareils usagés les plus
proches de votre domicile.
Nous vous remercions pour votre
collaboration à la protection de
l'environnement.

12
•7SERVICE CONSOMMATEURS
1- RELATIONS CONSOMMATEURS FRANCE
Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:
 consulter notre site : www.dedietrich-electromenager.com
 nous écrire à l’adresse postale suivante :
Service Consommateurs DE DIETRICH
5 avenue des Béthunes
CS69526 SAINT OUEN L’AUMONE
95060 CERGY PONTOISE CEDEX
 nous appeler du lundi au vendredi de 8h30 à 18h00 au :
Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros
RCS Nanterre 801 250 531.
2- INTERVENTIONS FRANCE
Les éventuell es interventions sur votre appa reil doiv ent être effe ctuées p ar u n prof essionnel qu alifié
dépositaire de la ma rque. Lors d e votre app el, afin de faciliter la prise e n cha rge de votre demande,
munissez-vous des références complètes de votre a ppareil (référence com merciale, référence service,
numéro de série). Ces renseignements figurent sur la plaque signalétique.
OU
B : Référence commerciale
C : Référence service
H : Numéro de série
Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :
Pièces d’origine :
Lors d’une intervention, demandez l’utilisation exclusive de pièces détachées certifiées d’origine.

FR
Information Eco Design / Fiche technique produit
Symbole Valeur Unité
Marque
Référence du produit
Consommation annuelle d’énergie AEC 62.7 kWh/annum
Index d’efficacité énergétique EEi 68.2 -
Index d’efficacité fluidodynamique FDE 22.8 -
Index d’efficacité lumineuse LE 28.6 -
Index d’efficacité de filtration
GFE 68.9 -
Facteur d’accroissement dans le temps f1.2 -
Débit d’air maximum de la hotte Qmax 596.2 m3/h
Débit d’air au point de rendement maximal QBEP 314.8 m3/h
Pression d’air au point de rendement maximal P BEP 349 P
Consommation d’énergie au point de rendement maximal W BEP 133.7 W
Consommation d’énergie du système d’éclairage W L5.7 W
Eclairement moyen du système d’éclairage E middle 163 Lux/W
Consommation d’énergie à l'arrêt P o0.00 W
Consommation d’énergie en veille P s0.48 W
Débit d'air à la vitesse maximale en usage normal -572.3 m3/h
Débit d'air à la vitesse minimale en usage normal -331.6 m3/h
Débit d'air en mode intensif ou boost --- m3/h
Emission acoustique à la vitesse maximale en usage normal -68 dB(LWA)
Emission acoustique à la vitesse minimale en usage normal -57 dB(LWA)
Emission acoustique en mode intensif --- dB(LWA)
De Dietrich
DHV7831B
13
