DeDietrich DHD1100X Instruction Manual

EN GUIDE TO INSTALLATION
IT MANUALE D’USO
Hotte plan de travail
Worktop hood
DHD1100X
DHD1102X
DHX1101X
ES MANUAL DE UTILIZACIÓN
FR GUIDE D’UTILISATION
Cappa per piano di lavoro
Campana aspirante para mesa de trabajo

2
EN
The symbol on the product or on its packaging indicates that this product may not
be treated as household waste. Instead it shall be handed over to the applicable collection point
for the recycling of electrical and electronic equipment. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment and hu-
man health, which could otherwise be caused by inappropriate waste handling of this product.
For more detailed information about recycling of this product, please contact your local city of-
fice, your household waste disposal service or the shop where you purchased the product. This
appliance is marked according to the European directive 2002/96/EC on waste electrical and
electronic equipment (WEEE).
IT
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere con-
siderato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta ap-
propriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire
questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative
per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del
prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio
comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodot-
to. Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui
rifiuti da apparecchiature elettriche ed elettroniche (WEEE).
FR
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité
comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant
du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé
correctement, vous favorisez la prévention des conséquences négatives pour l’environnement
et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de
ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact
avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le
magasin où vous avez acheté le produit. Cet appareil est commercialisé en accord avec la direc-
tive européenne 2002/96/CE sur les dèchets del équipments èlectriques et èlctroniques (WEEE).
ES
El símbolo en el producto o en su embalaje indica que este producto no se puede
tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de re-
colección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este produc-
to se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el
ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma
adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase
en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la
tienda donde compró el producto. Este electrodomestico està marcado conforme a la directiva
Europea 2000/96/CE sobre los residuos de aparatos elèctricos y electrònicos (WEEE).

3
EN
FR
ES
IT
Chère Cliente, Cher Client,
Vous venez d’acquérir une hotte DE DIETRICH et nous vous en remercions.
Nos équipes de recherche ont conçu pour vous cette nouvelle génération
d’appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs
évolutions technologiques en font des produits d’exception, révélateurs de
notre savoir-faire.
Votre nouvelle hotte DE DIETRICH s’intègrera harmonieusement dans votre
cuisine et alliera parfaitement les performances d’aspiration, et la facilité
d’utilisation. Nous avons voulu vous offrir un produit d’excellence.
Vous trouverez également dans la gamme des produits DE DIETRICH, un
vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de
lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordon-
ner à votre nouvelle hotte DE DIETRICH.
Bien entendu, dans un souci permanent de satisfaire le mieux possible vos
exigences vis à vis de nos produits, notre service consommateurs est à votre
disposition et à votre écoute pour répondre à toutes vos questions ou sug-
gestions (coordonnées à la fin de ce livret).
Et connectez-vous aussi sur notre site www.dedietrich-electromenager.com
où vous trouverez nos dernières innovations ainsi que des informations
utiles et complémentaires.
DE DIETRICH
Les nouveaux objets de valeur
3
13
23
33
www.dedietrich-electromenager.com
Dans le souci d’une amélioration constante de nos produits, nous réservons le droit
d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes
modifications liées à leur évolution.
Important: Avant de mettre votre appareil en marche, veuillez lire atten-
tivement ce guide d’installation et d’utilisation afin de vous familiariser plus
rapidement avec son fonctionnement.

4
SOMMAIRE FR
1/ A L’ATTENTION DE L’UTILISATEUR 5
- Consignes de sécurité 5
- Montage de votre hotte 6
- Description de votre appareil 6
2 / COMMENT INSTALLER VOTRE HOTTE 7
- Montage du moteur séparé 8
- Montage et demontage des filtres anti-graisse 9
- Montage et demontage des filtres charbon 9
- Raccordement de votre hotte 9
3 / COMMENT FONCTIONNE VOTRE HOTTE 10
4 / COMMENT NETTOYER VOTRE HOTTE 11
5 / ANOMALIES DE FONCTIONNEMENT 12
6 / SERVICE D’ASSISTANCE APRÈS-VENTE 12

5
1/ A L’ATTENTION DE L’UTILISATEUR FR
Important: Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait
être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accom-
pagne. Merci de prendre connaissance de ces conseils avant d’installer et d’utiliser votre ap-
pareil. Ils ont été rédigés pour votre sécurité et celle d’autrui.
Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou
incendies provoqués sur et par l’appareil et dus à la non observatiôn des instructions de
la présente notice.
- CONSIGNES DE SÉCURITÉ
Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d’habitation. Cet
appareil doit être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne
l’utilisent pas comme un jouet. Assurez-vous qu’ils ne manipulent pas les commandes de
l’appareil.
- A la réception de l’appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son
aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gar-
dez un exemplaire.
- Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins com-
merciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.
- Ne modifiez pas ou n’essayer pas de modifier les caractéristiques de cet appareil. Cela repré
senterait un danger pour vous.
- Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
- Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.
- Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d’autres
appareils alimentés par une source d’énergie différente de l’énergie électrique. Ceci afin que
la hotte n’aspire pas les gaz de combustion.
- Il est interdit de cuisiner des aliments à la flamme ou de faire fonctionner les fourneaux à
gaz sans récipients de cuisson devant la hotte (les flammes aspirées risquent d’endommager
l’appareil).
- La friture effectuée près de l’appareil doit faire l’objet d’une attention constante car les
huiles et les graisses à température élevée peuvent s’incendier.
Respectez la fréquence de nettoyage et de remplacement des filtres.
L’accumulation de dépôts de graisse risque d’occasionner un incendie.
- L’usage de la hotte avec une cuisinière à combustion (bois, charbon, etc.) n’est pas autorisé.
N’utilisez jamais d’appareils à vapeur ou à haute pression pour nettoyer votre appareil (exi-
gences relatives à la sécurité électrique).
Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit
d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifica-
tions de leurs caractéristiques liées à l’évolution technique.
Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons
de les noter en page “Service Après-Vente et Relations Consommateurs”. (Cette page vous
explique également où les trouver sur votre appareil).
Ne jamais utiliser la hotte sans les filtres anti-graisse.
La distance minimum entre la hotte et la surface supérieure doit être au moins de 40 cm.
Lorsque la hotte est en fonction, ne jamais mettre les mains dans le rayon d’action du panneau
d’aspiration.

6
1/ A L’ATTENTION DE L’UTILISATEUR FR
- DESCRIPTION DE VOTRE APPAREIL
- MONTAGE DE VOTRE HOTTE
Attention : L‘installation doit être conforme aux règlements en vigueur pour la ventilation des
locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l‘air
évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d‘appareils
utilisant du gaz ou autre combustible. L‘utilisation de conduits désaffectés ne peut se faire
qu‘après accord d‘un spécialiste compétent.

7
2/ COMMENT INSTALLER VOTRE HOTTE FR
Pour le bon fonctionnement de la hotte, il est important d’effectuer une installation correcte
1) Sur la partie arrière du plan de cuisson, effectuer un trou rectangulaire approprié aux di-
mensions de votre hotte (fig. 1).
2) En cas d’utilisation de la hotte avec des cuisinières à gaz, la distance minimum à respecter
du bord arrière du plan de cuisson au bord du downdraft doit être au moins de 50 mm.
Le modèle DHD1101 doit être installé entre deux plans de cuisson ayant au maximum 2 feux
chacun.
3) Avant d’effectuer le trou, vérifier à l’intérieur du meuble, en correspondance de la zone de
la hotte, l’absence de la structure du meuble ou de tout autre élément pouvant compromettre
l’installation correcte. Vérifier que les encombrements de la hotte avec son moteur, ainsi que
le plan de cuisson, soient compatibles avec le meuble afin de permettre leur installation.
La hotte est livrée avec le moteur fixé sur l’appareil afin d’éviter tout dommage pendant le
transport. Il est nécessaire de le démonter avant de procéder à l’installation.
4) Appliquer le collant sur la partie inférieure du cadre (fig. 2).
5) Introduire le Downdraft à l’intérieur du meuble en l’introduisant à partir du haut.
6) Le cadre de la hotte doit adhérer parfaitement au plan supérieur de la cuisine.
7) Fixer la hotte à l’intérieur du meuble en utilisant les deux brides fournies en dotation (fig. 3).
8) procéder au montage du moteur sur le corps de la hotte en orientant l’évacuation de l’air
sur la position choisie, vers le haut ou vers le bas (dessin 4).
Le moteur peut être fixé soit aussi bien sur la partie avant que sur la partie arrière du produit.
Pour l’installation sur la partie arrière, procédez comme suit: dévissez la plaquette située à
l’arrière de la hotte, vissez le moteur à la place de la hotte, branchez correctement le câble
moteur, redisse la plaquette sur la partie avant. Procédez alors au montage du tube d’éva-
cuation de l’air (non fourni en dotation avec la hotte). Branchez l’autre extrémité du tube vers
l’extérieur du meuble pour l’installation en version filtrante ou vers l’extérieur de l’habitation
pour l’installation en version aspirante (fig. 5)
Attention: ne pratiquez pas d’autres trous sur le produit, pour éviter d’endommager les
composants internes de coulissement ainsi que les parties électriques.
9) Positionner la boîte métallique avec les composants électroniques dans une zone facilement
accessible pour toute intervention éventuelle d’assistance, et brancher tous les connecteurs
électriques à la hotte.
10) Brancher le produit au réseau électrique.
11) Après avoir achevé l’installation, et après avoir branché le produit au réseau électrique, ac-
tionner l’extraction du chariot (voir le chapitre relatif au fonctionnement de la hotte) et retirer
toutes les protections (fig. 6 et fig. 7).

8
UTILISATION
Cette hotte est prévue pour l’aspiration des fumées, graisses et vapeurs de cuisson. Elle est
réalisée de façon qu’elle puisse être utilisée en version évacuation ou en version recyclage.
Les tubes pour la canalisation de l’air ne sont pas fournis en dotation.
Version évacuation extérieure

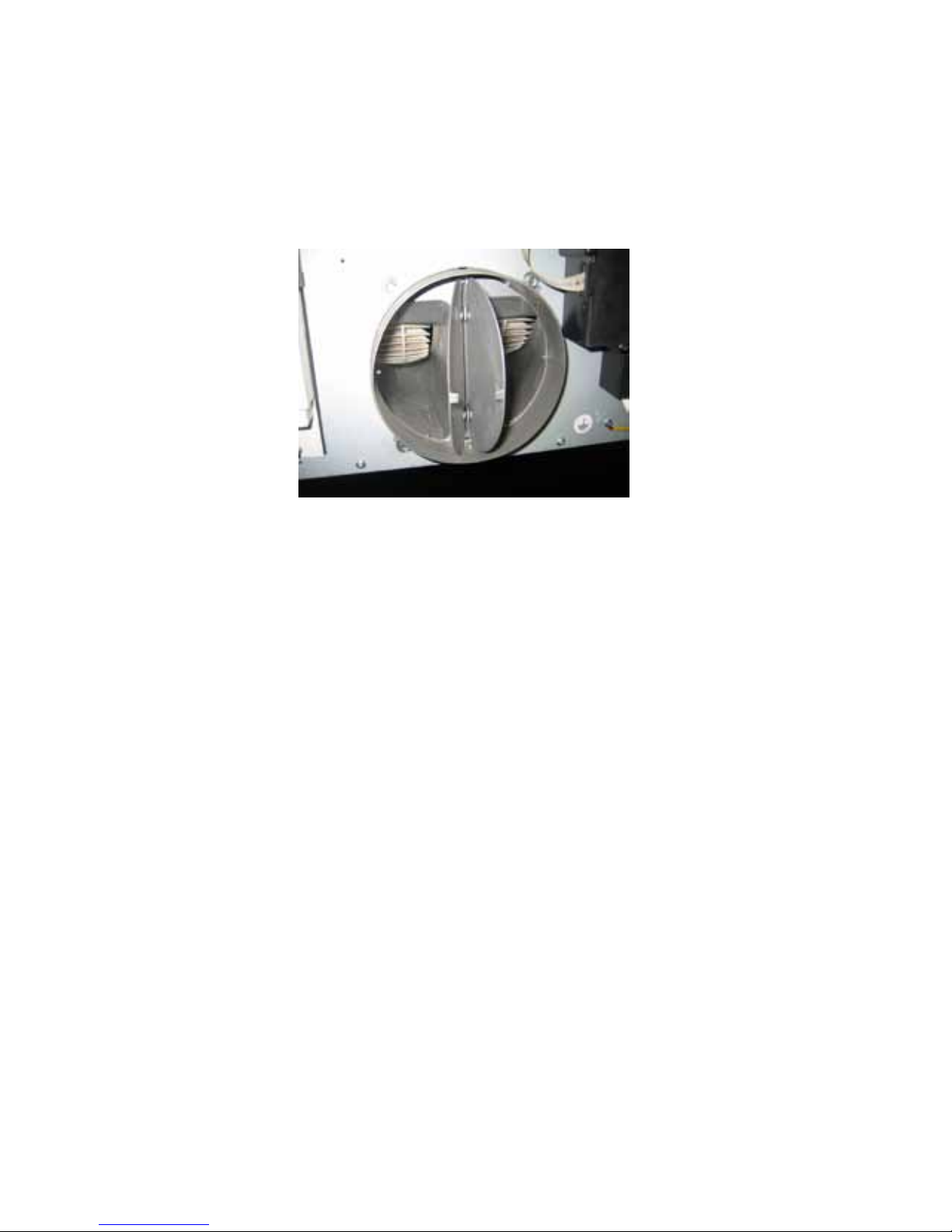

La hotte est équipée d’une sortie de l’air (Voir image ci-dessous).
Pour l’évacuation des fumées vers l’extérieur (tuyau d’évacuation et colliers de fixation non
fournis).
Dans le cas d’une installation en évacuation extérieure, l’installation du clapet anti-retour
empèche l’entrèe du vent et le retour d’air.
Version recyclage
Dans le cas où l’évacuation des fumées et vapeurs vers l’extérieur n’est pas possible, on peut
utiliser la hotte en version recyclage. Pour cela, il est nécessaire d’installer les filtres charbon.
L’air recyclée est renvoyée dans la cuisine à l’aide d’une gaine qui dirige l’aire sur un côté du
meuble (Fig. 5).
- MONTAGE DU MOTEUR SÉPARÉ
Il est possible d’installer le moteur séparément de la hotte, pour cela commander le kit
DHK900 - 989580001.

9
- MONTAGE ET DEMONTAGE DES FILTRES ANTI-GRAISSE
- MONTAGE ET DEMONTAGE DES FILTRES CHARBON
La hotte doit être en position ouverte pour faire le montage et le démontage des filtres anti-
graisse et des filtres charbon. Pour cela, appuyer sur la touche . Retirer alors le panneau
frontal en tirant simultanément sur la partie supérieure de chaque côté (Fig. 8). Le panneaux
bascule alors vers vous et libère l’accès aux filtres anti-graisse (Fig. 9). Retirer les filtres anti-
graisse pour avoir accès aux filtres charbon (Fig. 9). Le changement des filtres charbon se fait en
fonction de la fréquence d’utilisation de la hotte, mais au moins une fois tous les 6 mois.
Attention: Le panneau en inox qui protège les filtres doit être correctement repositionné.
Un mauvais positionnement de celui-ci provoque un arrêt total de la hotte.
- RACCORDEMENT DE VOTRE HOTTE
RECOMMANDATION:
Nous vous recommandons d’installer la boîte électronique à au moins 10 cm du sol et à une
distance de sécurité de toute source de chaleur (ex: côté latéral d’un four ou plan de cuisson).
Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75
mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V mono phasé par
l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit res ter accessible
après installation, conformé ment aux règles d’installation. Notre responsabilité ne sau-
rait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incor-
recte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d’alimentation est
endommagé, faites appel au service après-vente afin d’éviter un danger.
RACCORDEMENT ÉLECTRIQUE
Votre appareil est conforme aux directives Europèennes 2006/95/CE (Directives Basse
Tension) et 2004/108/CE (compatibilité Electromagnetique).
Lors de l’installation et des opérations d’entretien, l’appareil doit être débranché du réseau
électrique, les fusibles doivent être coupés ou retirés. L’installation électrique générale est à
réaliser avant la mise en place de l’appareil dans le meuble.
Vérifiez que:
- la puissance de l’installation est suffisante,
- les lignes d’alimentation sont en bon état
- le diamètre des fils est conforme aux règles d’installation.
Attention:
Si la hotte présente une quelconque anomalie, débranchez l’appareil ou enlevez le fusible
correspondant à la ligne de branchement de l’appareil.

10
Elle a la fonction de fermeture du panneau d’aspiration soit complétament, soit sur
des positions intermédiaires au-dessus de 18 cm du plan de cuisson ; durant la fer-
meture le panneau d’aspiration demeure en fonction à la vitesse établie jusqu’à la
hauteur de 18 cm au-dessus du plan de cuisson. En-dessous de cette mesure, la
fonction d’aspiration s’interrompt automatiquement.
Elle a la fonction d’extraction du panneau d’aspiration jusqu’à la hauteur maximum
de 30 cm et de programmation automatique de la première vitesse d’aspiration
lorsqu’on atteint la hauteur de 18 cm au-dessus du plan de cuisson.
En frappant à nouveau la touche, après avoir atteint cette dimension, il est possible
d’augmenter la vitesse du moteur d’aspiration.
Si le panneau d’aspiration est positionné à une hauteur intermédiaire comprise entre
18 cm et 30 cm, il est possible de réactiver la montée du panneau d’aspiration en
agissant d’abord sur la touche puis sur la touche .
Les vitesses de fonctionnement sont indiquées par les LED bleues.
Elle est active seulement si la hauteur du panneau d’aspiration est supérieure à 18
cm au-dessus du plan de cuisson et elle permet de réduire la vitesse du moteur
d’aspiration.
Elle a la fonction d’arrêt automatique du dispositif d’aspiration et de fermeture au-
tomatique du panneau d’aspiration dix minutes après sa programmation.
CALIBRAGE DE LA HOTTE:
Après avoir installé la hotte et après avoir branché l’appareil au réseau électrique, appuyer sur
la touche rouge située sur la boîte de l’installation électrique, séparée de la hotte, et commen-
cer la procédure d’auto-calibrage du produit en suivant les indications ci-dessous:
1. Frapper la touche
pour actionner l’extraction du groupe de filtrage.
2. Après avoir atteint les 18 cm de hauteur du chariot, frapper la touche pour arrêter la
montée du chariot.
3. Frapper alors la touche suivie, dans les 2 secondes qui suivent, de la touche .
La hotte effectue le calibrage du groupe de filtrage en déplaçant le chariot en haut et en bas sur
quelques centimètres. Durant cette phase, les touches du clavier clignotent.
Après avoir terminé le calibrage, frapper la touche de façon à ce que le chariot de la hotte
se referme.
Allumer ensuite la hotte. Quand le chariot est entièrement soulevé, décrocher le panneau en
le tirant légèrement sur les côtés, retirer la protection en PVC des filtres anti-graisse et posi-
tionner les filtres comme indiqué dans la figure 9.
Attention: Le calibrage doit être effectué correctement car il contribue à votre sécurité durant
l’utilisation de l’appareil pour éviter l’écrasement en phase de descente du chariot.
AUTRES FONCTIONS:
• Après 30 heures de fonctionnement de l’appareil, le clavier de commande signale la satu-
ration des filtres anti-graisse à travers le clignotement des voyants lumineux; pour la mise
à zero, frapper la touche minuterie .
3/ COMMENT FONCTIONNE VOTRE HOTTE FR

11
4/ COMMENT NETTOYER VOTRE HOTTE FR
Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre
appareil dans le temps.
La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant
le disjoncteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les
filtres métalliques doivent être de nouveau fixés conformément aux instructions.
ENTRETIEN COMMENT PROCÉDER? PRODUITS/ACCESSOIRES
A UTILISER
Enveloppe et
accessoires
Pour le nettoyage de l’appareil,
il est conseillé d’utiliser un chif-
fon souple avec de l’eau tiède et
un produit de nettoyage neutre,
en évitant l’usage de produits
contenant des abrasifs ou des
corrosifs.
Pour le nettoyage de la surface
externe de la hotte et de l’écran
du logement lampe, utiliser tou-
jours des produits de nettoyage
pour usage domestique pré-
sents dans le commerce et di-
lués dans l’eau, puis rincer avec
de l’eau propre et essuyer avec
un chiffon souple.
Filtre cassette
Après 30 heures de fonctionne-
ment, le clavier signale la satura-
tion des filtres anti-graisse à tra-
vers le clignotement des voyants
lumineux; pour la mise à zero,
frapper la touche minuterie .
Le nettoyage des filtres anti-
graisse peut être effectué ma-
nuellement ou en lave-vaisselle.
Les filtres anti-graisse doivent
être nettoyés régulièrement car
ils peuvent constituer un risque
d’incendie. Rétablir les filtres
anti-graisse et le panneau fron-
tal en faisant attention qu’il soit
bien accroché aux deux côtés,
faute de quoi il pourrait provo-
quer le blocage du chariot de
filtrage.
Filtre charbon actif
Le filtre charbon s’enlève en reti-
rant d’abord le filtre anti-graisse
puis le filtre charbon.
Le chargement du filtre charbon
se fait en fonction de son utilisa-
tion, au moins une fois tous les
6 mois.
• Après 4 heures de fonctionnement continu depuis la dernière programmation, l’appareil
s’éteint et se ferme automatiquement.
• Durant l’enlèvement du panneau avant pour les opérations de nettoyage et d’entretien,
toutes les fonctions électroniques d’aspiration et de déplacement sont bloquées.
• Sécurité anti-pincement : si un obstacle vient gêner la fermeture du Downdraft alors la
fermeture s’arrête et le Downdraft remonte.

12
6/ SERVICE D’ASSISTANCE APRÈS-VENTE FR
Toute éventuelle intervention sur l’appareil doit être effectuée:
- par votre revendeur,
- ou par un professionnel qualifié, dépositaire de la marque.
Au moment de l’appel téléphonique, indiquez les références de l’appareil (modèle, type, nu-
méro de série). Ces informations sont reportées sur la plaquette signalétique de l’appareil.
5/ ANOMALIES DE FONCTIONNEMENT FR
SYMPTOMES SOLUTIONS
La hotte ne fonc-
tionne pas...
Vérifiez:
•
l’absence de coupure de courant
• qu’unevitessedefonctionnementaitétéeffectivementsélectionnée.
• quelatoucherougederesetsituéesurlaboîtedel’installationélec-
trique soit appuyée.
• quelesfils,danslaconnexionà9pôles,soientbienintroduitsdans
le connecteur. (
En phase de branchement, une pression excessive
peu plier les contacts)
L’aspiration de la
hotte est insuffi-
sante...
Vérifiez:
• quelavitessemoteursélectionnéesoitsuffisantepourlaquantitéde
fumée produite et de vapeurs présentes
• quelacuisinesoitsuffisammentaéréeafindepermettreuneprised’air
• quelefiltreaucharbonnesoitpastropusé(hottedanslaversion
filtrante)
• quelecanald’évacuationdel’airsoitlibreetconformeauparagraphe2.
La hotte s’arrête en
cours de fonction-
nement
Vérifiez:
• l’absencedecoupuredecourant
• queledispositifdecoupureomnipolairenesesoitpasenclenché.

13
EN
FR
ES
IT
Estimado cliente,
Le agradecemos que Usted haya comprado una campana DE DIETRICH.
Nuestros equipos de investigación han proyectado para usted una nueva
generación de aparatos que, por su calidad estética, funcionalidad y evolu-
ción tecnológica representan productos excepcionales que son la prueba de
nuestra experiencia.
Su nueva campana DE DIETRICH se integrará con armonía en su cocina y
conjugará perfectamente capacidad de aspiración y facilidad de empleo.
Hemos querido ofrecerle un producto excelente.
En la gama de los productos DE DIETRICH podrá encontrar además una
amplia variedad de hornos, hornos microondas, encimeras, lavavajillas, fri-
goríficos empotrados, que se pueden coordinar libremente con su nueva
campana DE DIETRICH.
Como nuestro objetivo, naturalmente, coincide con la satisfacción de nues-
tros clientes por nuestros productos, nuestro servicio de consumidores está
a su completa disposición, para responder a cualquier necesidad y para
aceptar cualquier útil sugerencia (las referencias al final de este manual).
Visite además nuestro sitio internet, www.dedietrich-elecromanager.com,
donde podrá encontrar nuestras últimas innovaciones además de tantas
informaciones útiles.
DE DIETRICH
Los nuevos objetos de valor
3
13
23
33
www.dedietrich-electromenager.com
Con la intención constante de mejorar nuestros productos, nos reservamos el de-
recho de aportar a sus características técnicas, funcionales o estéticas, todas las
modificaciones que deriven de su evolución.
Importante: antes de poner en marcha el aparato leer atentamente el ma-
nual de instalación y uso para familiarizarse más rápidamente con su funcio-
namiento.

14
ÍNDICE ES
1/ A LA ATENCIÓN DE LOS SEÑORES USUARIOS 15
- Instrucciones de seguridad 15
- Montaje de la campana 16
- Descripción del aparato 16
2 / CÓMO INSTALAR LA CAMPANA 17
- Montaje del motor separado 18
- Desmontaje del filtro de cartucho 19
- Montaje del filtro de carbono 19
- Enlaces eléctricos de la campana 19
3 / CÓMO FUNCIONA LA CAMPANA 20
4 / CÓMO LIMPIAR LA CAMPANA 21
5 / DEFECTOS DE FUNCIONAMIENTO 22
6 / SERVICIO POSTVENTA 22

15
1/ A LA ATENCIÓN DE LOS SEÑORES USUARIOS ES
Importante: conservar estas instrucciones de uso junto con el aparato. Si el aparato se
tuviera que vender o ceder a otras personas, asegurarse de que vaya acompañado de estas
instrucciones. Agradecemos que tome nota de estos consejos antes de instalar y utilizar el
aparato. Han sido redactados por su seguridad personal y la de los demás.
El Constructor no será responsable de los posibles inconvenientes, daños o incendios
causados en y por el aparato y debidos al no respeto de las instrucciones contenidas en
este libro.
- INSTRUCCIONES DE SEGURIDAD
Estas campanas han sido proyectadas para un empleo en ambiente doméstico por parte de
usuarios particulares. El aparato lo deben usar personas adultas. Vigilar que los niños no lo
toquen y no lo empleen como un juego. Asegúrese además de que los niños no manipulen
los mandos.
- Cuando le sea entregado el aparato quite el embalaje inmediatamente. Comprobar su as-
pecto general. Escriba las eventuales observaciones en el documento de transporte del que
conservará una copia. Su aparato ha sido destinado al normal uso doméstico. No se debe
utilizar para uso comercial o industrial o para otros objetivos diferentes de aquellos para los
que ha sido proyectado.
- No modifique ni trate de modificar nunca las características de este aparato. Ello constituye
un peligro.
Las reparaciones tendrán que ser efectuadas exclusivamente por un especialista autorizado.
Desconectar siempre la campana antes de proceder a las operaciones de limpieza o a su
mantenimiento.
- Ventilar de manera adecuada el ambiente en caso de funcionamiento simultáneo de la cam-
pana con otros aparatos alimentados por una fuente de energía diferente de la eléctrica y esto
para que la campana no aspire gases combustos.
- Está prohibido cocinar alimentos directamente sobre la llama o usar los fogones a gas sin
recipientes para cocinar bajo la campana (las llamas aspiradas podrían perjudicar el aparato).
- El frito realizado cerca del aparato tiene que ser objeto de atención constante porque los
aceites y las grasas a temperatura muy elevada pueden incendiarse.
Respetar la frecuencia de limpieza y de sustitución de los filtros.
Las acumulaciones de depósito de grasa pueden provocar incendios.
- No está autorizado el uso con hornillo a combustible (madera, carbón,…).
Para la limpieza de su campana, no utilice nunca aparatos a vapor o a alta presión (normas
relativas a la seguridad eléctrica).
Con la intención constante de mejorar nuestros productos, nos reservamos el derecho de
aportar a sus características técnicas, funcionales o estéticas todas las modificaciones deriva-
das de su evolución.
Para encontrar fácilmente en un futuro las anotaciones relativas a su aparato, aconsejamos
que sean recogidas en la página “Asistencia posventa y Relaciones con el consumidor”. (Dicha
página explica además donde encontrarlas en su aparato).
No utilizar nunca la campana sin filtros anti grasa.
La distancia mínima entre la campana y la superficie superior tiene que ser por lo menos de
40 cm.
Cuando la campana esté en funcionamiento no ponga las manos en el radio de acción del
panel aspirante.

16
1/ A LA ATENCIÓN DE LOS SEÑORES USUARIOS ES
- DESCRIPCIÓN DEL APARATO
- MONTAJE DE LA CAMPANA
La instalación tiene que respetar las normas vigentes por lo que concierne a la ventilación de
los locales cerrados. En Francia, estas disposiciones están contenidas en el DTU 61.1 del CSTB.
Concretamente, el aire evacuado, no tiene que ser conducido por un conducto utilizado para
la descarga de los humos o de aparatos que utilicen gas u otro combustible.

17
2/ COMO INSTALAR LA CAMPANA ES
Para el buen funcionamiento de la campana retráctil (Downdraft), es importante efectuar una
instalación correcta
1) En la parte trasera de la encimera, efectuar un orificio rectangular adecuado para las dimen-
siones de vuestra campana extractora (fig. 1).
2) En el caso de un uso con encimeras de gas la distancia mínima por respetar desde el borde
trasero de la encimera al borde del downdraft tiene que ser por lo menos 50 mm.
El modelo DHD1101 se tendrá que instalar entre dos encimeras con un máximo de 2 fuegos
cada una.
3) Antes de efectuar el orificio, compruebe en la parte interna del mueble, en corresponden-
cia con la zona de la campana, la ausencia de la estructura del mueble o de otros elementos
que puedan poner en peligro una instalación correcta. Verifique que las dimensiones de la
campana con su motor así como la encimera sean compatibles con el mueble para permitir la
instalación.
El motor se entrega fijo en el aparato para evitar cualquier daño durante el transporte. Es ne-
cesario desmontarlo antes de empezar las operaciones de instalación.
4) Aplique la cola en la parte inferior del marco (fig. 2).
5) Aplique el Downdraft dentro del mueble introduciéndolo desde arriba.
6) El marco de la campana tiene que adherir perfectamente al plano superior de la cocina.
7) Fije la campana dentro del mueble utilizando los dos soportes suministrados (fig. 3).
8) Monte el motor en el cuerpo de la campana extractora orientando la salida del aire en la
posición elegida, hacia arriba o hacia abajo (dib. 4).
El motor se puede fijar ya sea en la parte delantera que en la parte trasera del producto.
Para una instalación en la parte trasera, haga lo siguiente: desenrosque la chapa situada en la
parte trasera de la campana extractora, enrosque el motor en lugar de la campana extractora,
conecte correctamente el cable del motor, vuelva a enroscar la chapa en la parte delantera.
Monte el tubo de evacuación del aire (no suministrado). Conecte la otra extremidad del tubo
hacia el exterior del mueble para la instalación de filtro o hacia el exterior del local para la
instalación en aspirante (fig. 5)
Atención: no practique otros orificios en el producto para evitar dañar los componentes
internos de deslizamiento así como las partes eléctricas.
9) Colocar la caja metálica con los componentes electrónicos en una zona de fácil acceso para
cada posible intervención de asistencia, conectar todos los conectores eléctricos a la campana
extractora.
10) Conectar el producto a la red eléctrica.
11) Después de haber completado la instalación, y después de haber conectado el producto
a la red eléctrica, ponga en marcha la extracción de la falda (ver capítulo cómo funciona la
campana extractora) y quite todas las protecciones (fig. 6 y fig. 7).

18
USO
La presente campana se ha proyectado para aspirar los humos, las grasas y los vapores de
cocción.
Se ha realizado para que pueda ser utilizada tanto en versión con descarga al exterior como
en versión con reciclaje. (tubo de descarga no suministrados)
Versión con descarga al exterior
La campana está dotada de una descarga de aire (Ver imagen de abajo).
Para descargar los humos hacia el exterior (tubo de descarga y estribos de fijación no sumi-
nistrados).
La instalación de la válvula de no retorno impide la entrada de viento y el retorno de aire.
Versión con reciclaje
Si no fuera posible la descarga de los humos y de los vapores hacia el exterior, se puede utili-
zar la campana en la versión con reciclaje. Para hacerlo, hay que instalar los filtros de carbón.
El aire reciclado se vuelve a enviar a la cocina a través de un conducto que transporta el aire
por un lado del mueble (Fig. 5).
- MONTAJE DEL MOTOR SEPARADO
Se puede instalar el motor separado de la campana, pero se debe ordenar el kit DHK900 -
989580001.

19
- DESMONTAJE DEL FILTRO CARTUCHO
- MONTAJE DEL FILTRO CARBÓN
La campana debe estar en la posición de apertura para el montaje y desmontaje de los filtros
antigrasa y filtros de carbón. Para ello pulse el botón . Entonces quite el panel delantero
tirando contemporáneamente de la parte superior de cada lado (Fig. 8). El panel rota hacia
adelante, liberando el acceso a los filtros antigrasa (fig. 9). Retire los filtros antigrasa para
poder acceder a los filtros carbón (fig. 9). El cambio de los filtros carbón debe realizarse en
función de la frecuencia de uso de la campana retráctil (downdraft), y, de todas formas, una
vez cada 6 meses.
Atención: El panel de acero inoxidable que protege los filtros debe colocarse correcta-
mente. Una mala colocación puede provocar la parada total de la campana.
- CONEXIÓN ELÉCTRICA DE LA CAMPANA
RECOMENDACIÓN:
Aconsejamos instalar la caja electrónica por lo menos a 10 cm del suelo y a una distancia de
seguridad de todas las fuentes de calor (ej.: lado de un horno o encimera).
Este aparato cuenta con un cable de alimentación H05 VVF con 3 conductores de 0,75
mm2 (neutro, fásico y tierra). Se tiene que conectar a una red de 220 – 240 V monofásica
por medio de una toma de corriente normalizada CEI 60083 que tendrá que ser accesible
después de la instalación, de acuerdo con las normas para la misma instalación.
Se declina cualquier responsabilidad en caso de accidente causado por la falta de toma
de tierra o por una toma de tierra defectuosa. El fusible adoptado tendrá que ser de 10
o 16A. Si el cable de alimentación estuviera dañado llamar a la asistencia posventa para
evitar cualquier riesgo.
CONEXIÓN ELÉCTRICA
El presente aparato es conforme con las Directivas Europeas 2006/95/CE (Directivas
Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética).
En el momento de la instalación y de las operaciones de mantenimiento el aparato se tiene que
desconectar de la red eléctrica, los fusibles se tienen que desconectar o quitar. La conexión
eléctrica se tiene que efecturar antes de la colocación del aparato dentro del mueble.
Comprobar que:
- la potencia sea suficiente,
- las líneas de alimentación estén en buen estado,
- el diámetro de los cables respete las normas de instalación.
Atención:
Si la campana presentara algún defecto desconectar el aparato o bien quitar el fusible corres-
pondiente a la línea de desconexión del aparato.

20
Tiene la función de cierre del panel aspirante sea en forma total que en posiciones
intermedias por encima de 18 cm desde la encimera, durante el cierre el panel as-
pirante permanece en función a la velocidad establecida hasta una altura de 18 cm
desde la encimera. Por debajo de dicha dimensión la función de aspiración se inte-
rrumpe automáticamente.
Tiene la función de extracción del panel aspirante hasta una altura máxima de 30
Cm y de programación automática de la primera velocidad de aspiración cuando se
alcanza la altura de 18 cm desde la encimera.
Apretando ulteriormente el botón después de haber alcanzado dicha dimensión se
puede aumentar la velocidad del motor de aspiración.
En el caso en que el panel aspirante esté colocado a una altura intermedia compren-
dida entre 18 cm y 30 cm es posible reiniciar la subida del panel aspirante primero
mediante el botón y sucesivamente con el botón .
Las velocidades de funcionamiento indicadas por los led azules.
Está activo sólo si la altura del panel aspirante es superior a los 18 cm desde la en-
cimera y permite reducir la velocidad del motor de aspiración.
Tiene la función de detención automática del sistema de aspiración y de cierre au-
tomático del panel aspirante después de diez minutos a partir de su programación.
CALIBRACIÓN DE LA CAMPANA EXTRACTORA
Después de haber instalado la campana extractora y después de haber conectado el aparato a
la red eléctrica, apriete la tecla roja situada en la caja de la instalación eléctrica separada por
la campana extractora y empiece el procedimiento de auto-calibración del producto siguiendo
las indicaciones siguientes:
1. apriete la tecla
para accionar la extracción de la unidad filtrante.
2. después de haber llegado a los 18 cm de altura de la falda apriete la tecla
para inte-
rrumpir la subida.
3. apriete, a continuación, la tecla después, en los dos siguientes segundos, la tecla
La campana efectúa la calibración de la unidad filtrante desplazando la falda hacia arriba y
hacia abajo unos cuantos cm. Durante esta fase las teclas de la botonera parpadean.
Después de haber acabado la calibración apriete la tecla para que la falda de la campana
extractora se cierre.
A continuación encienda la campana extractora. Cuando la falda esté completamente elevada,
desenganche el panel tirándolo ligeramente a los lados, quite la protección en PVC de los filtros
anti-grasa y coloque los filtros como se indica en la figura 9.
Atención: La calibración se tiene que hacer correctamente, esto contribuye a su seguridad
durante el uso del aparato. Para evitar el aplastamiento en fase de descenso de la falda.
OTRAS FUNCIONES:
• Después de 30 horas de funcionamiento del aparato la botonera muestra la saturación de
3/ COMO FUNCIONA LA CAMPANA
ES
