DeDietrich DHD1103 X Instruction Manual

DHD1103 X
EN GUIDE TO INSTALLATION
IT MANUALE D’USO
Hotte plan de travail
Worktop hood
ES MANUAL DE UTILIZACIÓN
FR GUIDE D’UTILISATION
Cappa per piano di lavoro
Campana aspirante para mesa de trabajo

EN
The symbol on the product or on its packaging indicates that this product may not
be treated as household waste. Instead it shall be handed over to the applicable collection point
for the recycling of electrical and electronic equipment. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment and hu-
man health, which could otherwise be caused by inappropriate waste handling of this product.
For more detailed information about recycling of this product, please contact your local city of-
fice, your household waste disposal service or the shop where you purchased the product. This
appliance is marked according to the European directive 2002/96/EC on waste electrical and
electronic equipment (WEEE).
IT
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere
considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccol-
ta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a
smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze
negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadegua-
to del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare
l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il
prodotto. Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/
CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE).
FR
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité
comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant
du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé
correctement, vous favorisez la prévention des conséquences négatives pour l’environnement
et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de
ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact
avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le
magasin où vous avez acheté le produit. Cet appareil est commercialisé en accord avec la direc-
tive européenne 2002/96/CE sur les dèchets del équipments èlectriques et èlctroniques (WEEE).
ES
El símbolo en el producto o en su embalaje indica que este producto no se puede
tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de re-
colección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este produc-
to se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el
ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma
adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase
en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la
tienda donde compró el producto. Este electrodomestico està marcado conforme a la directiva
Europea 2000/96/CE sobre los residuos de aparatos elèctricos y electrònicos (WEEE).

www.dedietrich-electromenager.com
Dans le souci d’une amélioration constante de nos produits, nous réservons le droit
d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes
modifications liées à leur évolution.
Important: Avant de mettre votre appareil en marche, veuillez lire atten-
tivement ce guide d’installation et d’utilisation afin de vous familiariser plus
rapidement avec son fonctionnement.
EN
FR
ES
IT
Chère Cliente, Cher Client,
Vous venez d’acquérir une hotte DE DIETRICH et nous vous en remercions.
Nos équipes de recherche ont conçu pour vous cette nouvelle génération
d’appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs
évolutions technologiques en font des produits d’exception, révélateurs de
notre savoir-faire.
Votre nouvelle hotte DE DIETRICH s’intègrera harmonieusement dans votre
cuisine et alliera parfaitement les performances d’aspiration, et la facilité
d’utilisation. Nous avons voulu vous offrir un produit d’excellence.
Vous trouverez également dans la gamme des produits DE DIETRICH, un
vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de
lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordon-
ner à votre nouvelle hotte DE DIETRICH.
Bien entendu, dans un souci permanent de satisfaire le mieux possible vos
exigences vis à vis de nos produits, notre service consommateurs est à votre
disposition et à votre écoute pour répondre à toutes vos questions ou sug-
gestions (coordonnées à la fin de ce livret).
Et connectez-vous aussi sur notre site www.dedietrich-electromenager.com
où vous trouverez nos dernières innovations ainsi que des informations
utiles et complémentaires.
DE DIETRICH
Les nouveaux objets de valeur
3
13
23
33

4
SOMMAIRE FR
1/ A L’ATTENTION DE L’UTILISATEUR 5
- Consignes de sécurité 5
- Montage de votre hotte 6
- Description de votre appareil 6
2 / COMMENT INSTALLER VOTRE HOTTE 7
- Montage du moteur séparé 8
- Montage et démontage des filtre anti-graisse 9
- Montage et démontage des filtres charbon 9
- Raccordement de votre hotte 9
3 / COMMENT FONCTIONNE VOTRE HOTT 10
4 / COMMENT NETTOYER VOTRE HOTTE 11
5 / ANOMALIES DE FONCTIONNEMENT 12
6 / SERVICE APRES-VENTE 12

5
1/ A L’ATTENTION DE L’UTILISATEUR FR
Important: Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être
vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne.
Nous vous prions de prendre note des conseils suivants avant d’installer et d’utiliser l’appa-
reil. Ils ont été rédigés pour votre sécurité et celle d’autrui.
Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou in-
cendies provoqués sur et par l’appareil et dus à la non observatiôn des instructions de la
présente notice.
- CONSIGNES DE SÉCURITÉ
Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d’habitation. Cet
appareil doit être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne
l’utilisent pas comme un jouet. Assurez-vous qu’ils ne manipulent pas les commandes de
l’appareil.
- A la réception de l’appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son
aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gar-
dez un exemplaire.
- Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins com-
merciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.
- Ne modifiez pas ou n’essayer pas de modifier les caractéristiques de cet appareil. Cela repré
senterait un danger pour vous.
- Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
- Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.
- Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d’autres
appareils alimentés par une source d’énergie différente de l’énergie électrique. Ceci afin que
la hotte n’aspire pas les gaz de combustion.
- Il est interdit de cuisiner des aliments à la flamme ou de faire fonctionner les fourneaux à
gaz sans récipients de cuisson devant la hotte (les flammes aspirées risquent d’endommager
l’appareil).
- La friture effectuée près de l’appareil doit faire l’objet d’une attention constante car les
huiles et les graisses à température élevée peuvent s’incendier.
Respectez la fréquence de nettoyage et de remplacement des filtres.
L’accumulation de dépôts de graisse risque d’occasionner un incendie.
- L’usage de la hotte avec une cuisinière à combustion (bois, charbon, etc.) n’est pas autorisé.
- N’utilisez jamais d’appareils à vapeur ou à haute pression pour nettoyer votre appareil (exi-
gences relatives à la sécurité électrique).
- Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit
d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifica-
tions de leurs caractéristiques liées à l’évolution technique.
- Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons
de les noter en page “Service Après-Vente et Relations Consommateurs”. (Cette page vous
explique également où les trouver sur votre appareil).
- Ne jamais utiliser la hotte sans les filtres anti-graisse.
La distance minimum entre la hotte et la surface supérieure doit être au moins de 40 cm.
Lorsque la hotte est en fonction, ne jamais mettre les mains dans le rayon d’action du panneau
d’aspiration.

6
1/ A L’ATTENTION DE L’UTILISATEUR FR
- DESCRIPTION DE VOTRE APPAREIL
- MONTAGE DE VOTRE HOTTE
L‘installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En
France, ces règlements sont indiqués dans le DTU 61.1 du CSTB.
En particulier, l‘air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les
fumées d‘appareils utilisant du gaz ou autre combustible.
L‘utilisation de conduits désaffectés ne peut se faire qu‘après accord d‘un spécialiste com-
pétent.

7
2/ COMMENT INSTALLER VOTRE HOTTE FR
Pour le bon fonctionnement de la hotte, il est important d’effectuer une installation cor-
recte
1) Sur la partie arrière du plan de cuisson, effectuer un trou rectangulaire de dimensions
790x104 (fig. 1).
2) En cas d’utilisation de la hotte avec des cuisinières à gaz, la distance minimum à respecter
du bord arrière du plan de cuisson au bord du downdraft doit être au moins de 50 mm.
3) Avant d’effectuer le trou, vérifier à l’intérieur du meuble, en correspondance de la zone
de la hotte, l’absence de la structure du meuble ou de tout autre élément pouvant com-
promettre l’installation correcte. Vérifier que les encombrements de la hotte avec son
moteur, ainsi que le plan de cuisson, soient compatibles avec le meuble afin de permettre
leur installation.
4) La hotte est livrée avec le moteur fixé sur l’appareil afin d’éviter tout dommage pendant
le transport. Il est nécessaire de le démonter avant de procéder à l’installation.
5) Appliquer le collant sur la partie inférieure du cadre (fig. 2).
6) Introduire le Downdraft à l’intérieur du meuble en l’introduisant à partir du haut.
7) Le cadre de la hotte doit adhérer parfaitement au plan supérieur de la cuisine.
8) Fixer la hotte à l’intérieur du meuble en utilisant les deux brides fournies en dotation (fig. 3).
9) Procéder au montage du moteur sur le corps de la hotte en orientant la sortie de l’air sur
la position choisie, vers le bas ou vers le haut (dis. 4).
10) Le moteur peut-être fixé soit à l’avant soit à l’arrière du produit.
12) Pour une installation à l’arrière, veuillez procéder de la façon suivante: - Dévisser la
plaque en tôle située à l’arrière de la hotte - Visser le moteur à la place de la tôle arrière
- Connecter correctement le câble moteur - Enfin revisser la plaque en tôle à l’avant.
- Procéder au montage du tuyau d’évacuation de l’air (non fourni). Relier l’autre extré-
mité du tube vers l’extérieur du meuble pour l’installation en version filtrante (fig. 5) ou
vers l’extérieur de l’habitation pour l’installation en version aspirante.
Attention: ne pratiquez pas d’autres trous sur le produit, pour éviter d’endommager les
composants internes de coulissement ainsi que les parties électriques.
11) Positionner la boîte métallique avec les composants électroniques dans une zone faci-
lement accessible pour toute intervention éventuelle d’assistance, et brancher tous les
connecteurs électriques à la hotte.
12) Brancher le produit au réseau électrique.
13) Après avoir achevé l’installation, et après avoir branché le produit au réseau électrique,
actionner l’extraction du chariot (voir le chapitre relatif au fonctionnement de la hotte)
et retirer toutes les protections (fig. 6 et fig. 7). Ouvrir alors le portillon (fig.8) et, même
dans ce cas, retirer toutes les protections. Retirer la protection PVC des filtres anti-
graisse et les positionner comme illustré en fig. 9.
UTILISATION
Cette hotte est prévue pour l’aspiration des fumées, graisses et vapeurs de cuisson.
Elle est réalisée de façon qu’elle puisse être utilisée en version évacuation ou en version re-
cyclage.
Les tubes pour la canalisation de l’air ne sont pas fournis en dotation.
Version évacuation extérieure
La hotte est équipée d’une sortie de l’air.
Pour l’évacuation des fumées vers l’extérieur (tuyau d’évacuation et colliers de fixation non
fournis).

8

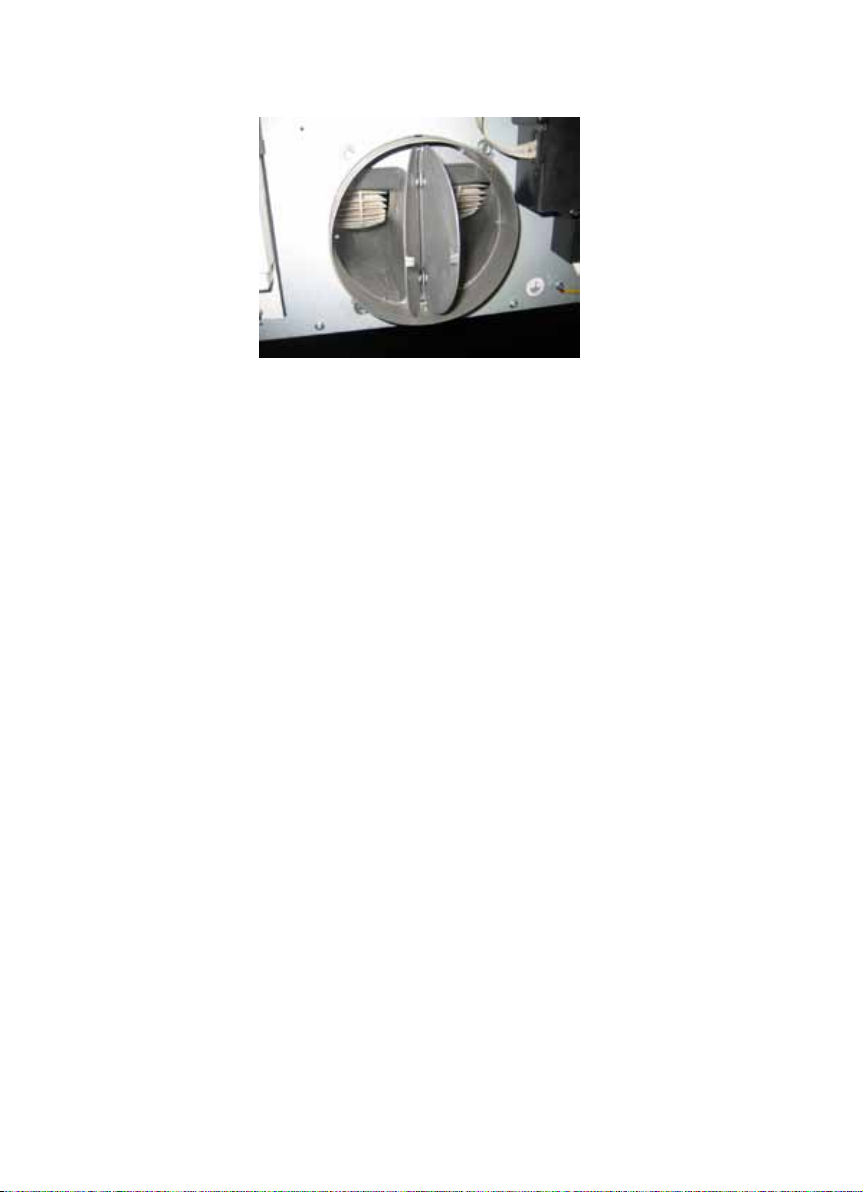

Blocage du clapet anti-retour
Attention! avant de connecter la gaine flexible de sortie d’air au moteur, s’assurer que le cla-
pet anti-retour puisse tourner librement.
Dans le cas d’une instalation en evacuation exterieure, l’installation du clapet anti-retour em-
pèche l’entrèe du vent et le retour d’air.
Version recyclage
Dans le cas où l’évacuation des fumées et vapeurs vers l’extérieur n’est pas possible, on peut
utiliser la hotte en version recyclage. Pour cela, il est nécessaire d’installer les filtres charbon.
L’air recyclée est renvoyée dans la cuisine à l’aide d’une gaine qui dirige l’aire sur un côté du
meuble.
- MONTAGE DU MOTEUR SÉPARÉ
Il est possible d’installer le moteur séparément de la hotte, pour cela commander le kit
DHK900 - 989580001.

9
- MONTAGE ET DEMONTAGE DES FILTRES ANTI-GRAISSE
- MONTAGE ET DEMONTAGE DES FILTRES CHARBON
La hotte doit être en position ouverte pour faire le montage et le démontage des filtres anti-
graisse et des filtres charbon. Pour cela, appuyer sur la touche . Retirer alors le panneau
frontal en tirant simultanément sur la partie supérieure de chaque côté (fig. 8). Le panneaux
bascule alors vers vous et libère l’accès aux filtres anti-graisse. Retirer les filtres anti-graisse
pour avoir accès aux filtres charbon. Le changement des filtres charbon se fait en fonction de
la fréquence d’utilisation de la hotte, mais au moins une fois tous les 6 mois.
Attention: Le panneau en inox qui protège les filtres doit être correctement repositionné. Un
mauvais positionnement de celui-ci provoque un arrêt total de la hotte.
- RACCORDEMENT DE VOTRE HOTTE
AVERTISSEMENT:
Nous vous recommandons d’installer la boîte électronique à au moins 10 cm du sol et à une
distance de sécurité de toute source de chaleur (ex: côté latéral d’un four ou plan de cuisson).
Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75
mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V mono phasé par
l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit res ter accessible
après installation, conformé ment aux règles d’installation. Notre responsabilité ne sau-
rait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incor-
recte. Le fusible de votre installation doit être de 10 ou 16 A. Si le câble d’alimentation est
endommagé, faites appel au service après-vente afin d’éviter un danger.
RACCORDEMENT ELECTRIQUE
Votre appareil est conforme aux directives Europèennes 2006/95/CE (Directives Basse Ten-
sion) et 2004/108/CE (compatibilité Electromagnetique).
Lors de l’installation et des opérations d’entretien, l’appareil doit être débranché du réseau
électrique, les fusibles doivent être coupés ou retirés. L’installation électrique générale est à
réaliser avant la mise en place de l’appareil dans le meuble.
Vérifiez que:
- la puissance de l’installation est suffisante,
- les lignes d’alimentation sont en bon état
- le diamètre des fils est conforme aux règles d’installation.
Attention:
Si la hotte présente une quelconque anomalie, débranchez l’appareil ou enlevez le fusible
correspondant à la ligne de branchement de l’appareil.

10
3/ COMMENT FONCTIONNE VOTRE HOTTE
FR
IMPORTANT: Les fonctions de la hotte s’actionnent uniquement lorsque le panneau d’as-
piration est ouvert.
La lumière s’allume et s’éteint seulement quand le panneau d’aspiration est entiè-
rement OUVERT. Si on appuie sur cette touche quand le panneau est fermé, on ac-
tionne d’abord l’ouverture totale du panneau puis l’éclairage de la lampe.
La touche permet d’éteindre la lumière quand elle est allumée.
Cette touche actionne la montée du panneau d’aspiration et quand il est entièrement
ouvert, elle programme automatiquement la 1ère vitesse d’aspiration.
Quand le chariot d’aspiration est ouvert, cette touche exclut toutes les fonctions et
rétracte le panneau d’aspiration.
Cette touche diminue la vitesse du moteur d’aspiration à partir de la 4ème vitesse
jusqu’à l’arrêt du moteur sans refermer le panneau d’aspiration.
Indique la vitesse programmée à travers l’allumage des LED
Indique la saturation des filtres à travers le clignotement simultané de toutes les LED.
Augmente la vitesse du moteur d’aspiration, sans déplacer le panneau d’aspiration.
10 min après sa programmation, permet d’arrêter le moteur d’aspiration, de refer-
mer le panneau et d’éteindre les lumières quand elles sont allumées.
La fonction programmée est indiquée par le clignotement de la LED relative à la vi-
tesse programmée. L’annulation de la minuterie se fait en appuyant de nouveau sur
la touche.
AUTRES FONCTIONS:
Arrêt automatique:
Après 4 heures de fonctionnement ininterrompu depuis la dernière programmation, la hotte
s’éteint et se referme automatiquement.
Saturation des filtres anti-graisse:
Après 30 heures de fonctionnement, les indicateurs de vitesse clignotent simultanément pour
indiquer la saturation des filtres anti-graisse. Pour rétablir cette alarme, maintenir la touche
“TIMER” appuyée pendant au moins 3 secondes, quand le chariot est ouvert.
Calibrage:
La hotte effectue un auto-calibrage tous les 3 cycles complets du chariot.
En appuyant 6 fois de suite sur la touche “Timer” (temps MAX entre une pression et l’autre : 3
sec.), toutes les LED se mettent à clignoter et le calibrage se remet à zéro.
Après les 3 cycles successifs, le downdraft effectue l’auto-calibrage.
Stand-by:
Quand le panneau d’aspiration est fermé et que la lumière est éteinte, la luminosité des LED
du clavier se réduit après 6 secondes, en entrant dans la fonction de stand-by. Cette fonction
s’interrompt quand on appuie sur la touche “ON/OFF” ou sur la touche “LUCE” (LUMIERE).
Protection anti-écrasement:
Si un obstacle empêche la fermeture du panneau d’aspiration, la fermeture s’interrompt et le
panneau remonte.

11
4/ COMMENT NETTOYER VOTRE HOTTE FR
Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre
appareil dans le temps.
La hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant
le disjoncteur, avant que les filtres métalliques soient enlevés. Après le nettoyage, les
filtres métalliques doivent être de nouveau fixés conformément aux instructions.
ENTRETIEN COMMENT PROCEDER? PRODUITS/ACCESSOIRES
A UTILISER
Enveloppe et
accessoires
Pour le nettoyage de l’ap-
pareil, il est conseillé d’uti-
liser un chiffon souple avec
de l’eau tiède et un produit
de nettoyage neutre, en
évitant l’usage de produits
contenant des abrasifs ou
des corrosifs.
Pour le nettoyage de la sur-
face externe de la hotte et de
l’écran du logement lampe,
utiliser toujours des produits
de nettoyage pour usage
domestique présents dans
le commerce et dilués dans
l’eau, puis rincer avec de
l’eau propre et essuyer avec
un chiffon souple.
Filtre
cassette
Après 30 heures de fonc-
tionnement, le clavier si-
gnale la saturation des
filtres anti-graisse à tra-
vers le clignotement des
voyants lumineux; pour
la mise à zero, frapper la
touche minuterie .
Le nettoyage des filtres an-
ti-graisse peut être effectué
manuellement ou en lave-
vaisselle.
Les filtres anti-graisse doi-
vent être nettoyés régu-
lièrement car ils peuvent
constituer un risque d’incen-
die. Rétablir les filtres anti-
graisse et le panneau frontal
en faisant attention qu’il soit
bien accroché aux deux cô-
tés, faute de quoi il pourrait
provoquer le blocage du cha-
riot de filtrage.
Filtre
charbon actif
Le filtre charbon s’enlève
en retirant d’abord le filtre
anti-graisse puis le filtre
charbon.
Le chargement du filtre
charbon se fait en fonction
de son utilisation, au moins
une fois tous les 6 mois.

12
6/ SERVICE D’ASSISTANCE APRES-VENTE FR
Toute éventuelle intervention sur l’appareil doit être effectuée:
- par votre revendeur,
- ou par un professionnel qualifié, dépositaire de la marque.
Au moment de l’appel téléphonique, indiquez les références de l’appareil (modèle, type, nu-
méro de série). Ces informations sont reportées sur la plaquette signalétique de l’appareil.
5/ ANOMALIES DE FONCTIONNEMENT FR
SYMPTOMES SOLUTIONS
La hotte ne fonc-
tionne pas...
Vérifiez:
• l’absencedecoupuredecourant
• qu’unevitessedefonctionnementaitétéeffectivementsélection-
née.
• quelatoucherougederesetsituéesurlaboîtedel’installation
électrique soit appuyée.
• que les fils, dans la connexion à 9 pôles, soient bien introduits
dans le connecteur. (En phase de branchement, une pression ex-
cessive peu plier les contacts)
L’aspiration de la
hotte est insuffi-
sante...
Vérifiez:
• quelavitessemoteursélectionnéesoitsuffisantepourlaquantité
de fumée produite et de vapeurs présentes
• quelacuisinesoitsuffisammentaéréeafindepermettreuneprise
d’air
• quelefiltreaucharbonnesoitpastropusé(hottedanslaversion
filtrante)
• quelecanald’évacuationdel’airsoitlibreetconformeaupara-
graphe 2.
La hotte s’arrête en
cours de fonction-
nement.
Vérifiez:
• l’absencedecoupuredecourant
• queledispositifdecoupureomnipolairenesesoitpasenclenché.

www.dedietrich-electromenager.com
Con la intención constante de mejorar nuestros productos, nos reservamos el de-
recho de aportar a sus características técnicas, funcionales o estéticas, todas las
modificaciones que deriven de su evolución.
Importante: antes de poner en marcha el aparato leer atentamente el ma-
nual de instalación y uso para familiarizarse más rápidamente con su funcio-
namiento.
EN
FR
ES
IT
Estimado cliente,
Le agradecemos que Usted haya comprado una campana DE DIETRICH.
Nuestros equipos de investigación han proyectado para usted una nueva
generación de aparatos que, por su calidad estética, funcionalidad y evolu-
ción tecnológica representan productos excepcionales que son la prueba de
nuestra experiencia.
Su nueva campana DE DIETRICH se integrará con armonía en su cocina y
conjugará perfectamente capacidad de aspiración y facilidad de empleo.
Hemos querido ofrecerle un producto excelente.
En la gama de los productos DE DIETRICH podrá encontrar además una
amplia variedad de hornos, hornos microondas, encimeras, lavavajillas, fri-
goríficos empotrados, que se pueden coordinar libremente con su nueva
campana DE DIETRICH.
Como nuestro objetivo, naturalmente, coincide con la satisfacción de nues-
tros clientes por nuestros productos, nuestro servicio de consumidores está
a su completa disposición, para responder a cualquier necesidad y para
aceptar cualquier útil sugerencia (las referencias al final de este manual).
Visite además nuestro sitio internet, www.dedietrich-elecromanager.com,
donde podrá encontrar nuestras últimas innovaciones además de tantas
informaciones útiles.
DE DIETRICH
Los nuevos objetos de valor
3
13
23
33

14
ÍNDICE ES
1/ A LA ATENCIÓN DE LOS SEÑORES USUARIOS 15
- Instrucciones de seguridad 15
- Montaje de la campana 16
- Descripción del aparato 16
2 / CÓMO INSTALAR LA CAMPANA 17
- Montaje del motor separado 18
- Desmontaje del filtro de cartucho 19
- Montaje del filtro de carbono 19
- Enlaces eléctricos de la campana 19
3 / CÓMO FUNCIONA LA CAMPANA 20
4 / CÓMO LIMPIAR LA CAMPANA 21
5 / DEFECTOS DE FUNCIONAMIENTO 22
6 / SERVICIO POSTVENTA 22

15
1/ A LA ATENCIÓN DE LOS SEÑORES USUARIOS ES
Importante: conservar estas instrucciones de uso junto con el aparato. Si el aparato se
tuviera que vender o ceder a otras personas, asegurarse de que vaya acompañado de estas
instrucciones. Se ruega tomar nota de estos consejos antes de instalar y utilizar el aparato.
Han sido redactados por su seguridad personal y la de los demás.
El Constructor no será responsable de los posibles inconvenientes, daños o incendios causa-
dos en y por el aparato y debidos al no respeto de las instrucciones contenidas en este libro.
- INSTRUCCIONES DE SEGURIDAD
Estas campanas han sido proyectadas para un empleo en ambiente doméstico por parte de
usuarios particulares. El aparato lo deben usar personas adultas. Vigilar que los niños no lo
toquen y no lo empleen como un juego. Asegúrese además de que los niños no manipulen
los mandos.
- Cuando le sea entregado el aparato quite el embalaje inmediatamente. Comprobar su as-
pecto general. Escriba las eventuales observaciones en el documento de transporte del que
conservará una copia. Su aparato ha sido destinado al normal uso doméstico. No se debe
utilizar para uso comercial o industrial o para otros objetivos diferentes de aquellos para los
que ha sido proyectado.
- No modifique ni trate de modificar nunca las características de este aparato. Ello constituye
un peligro.
Las reparaciones tendrán que ser efectuadas exclusivamente por un especialista autorizado.
Desconectar siempre la campana antes de proceder a las operaciones de limpieza o a su
mantenimiento.
- Ventilar de manera adecuada el ambiente en caso de funcionamiento simultáneo de la cam-
pana con otros aparatos alimentados por una fuente de energía diferente de la eléctrica y esto
para que la campana no aspire los humos.
- Está prohibido cocinar alimentos directamente sobre la llama o usar los fogones a gas sin
recipientes para cocinar bajo la campana (las llamas aspiradas podrían perjudicar el aparato).
- El frito realizado cerca del aparato tiene que ser objeto de atención constante porque los
aceites y las grasas a temperatura muy
Respetar la frecuencia de limpieza y de sustitución de los filtros.
Las acumulaciones de depósito de grasa pueden provocar incendios.
- No está autorizado el uso con hornillo a combustible (madera, carbón,…).
Para la limpieza de su campana, no utilice nunca aparatos a vapor o a alta presión (normas
relativas a la seguridad eléctrica).
Con la intención constante de mejorar nuestros productos, nos reservamos el derecho de
aportar a sus características técnicas, funcionales o estéticas todas las modificaciones deriva-
das de su evolución.
Para encontrar fácilmente en un futuro las anotaciones relativas a su aparato, aconsejamos
que sean recogidas en la página “Asistencia posventa y Relaciones con el consumidor”. (Dicha
página explica además donde encontrarlas en su aparato).
No utilizar nunca la campana sin filtros anti grasa.
La distancia mínima entre la campana y la superficie superior tiene que ser por lo menos de 40 cm.
Cuando la campana esté en funcionamiento no ponga las manos en el radio de acción del panel
aspirante.

16
1/ A LA ATENCIÓN DE LOS SEÑORES USUARIOS ES
- DESCRIPCIÓN DEL APARATO
- MONTAJE DE LA CAMPANA
La instalación tiene que respetar las normas vigentes por lo que concierne a la ventilación de
los locales cerrados. En Francia, estas disposiciones están contenidas en el DTU 61.1 del CSTB.
Concretamente, el aire evacuado, no tiene que ser conducido por un conducto utilizado para
la descarga de los humos o de aparatos que utilicen gas u otro combustible.

17
2/ COMO INSTALAR LA CAMPANA ES
Para el buen funcionamiento de la campana retráctil (Downdraft), es importante efectuar
una instalación correcta.
1) En la parte trasera de la encimera, efectuar un orificio rectangular de dimensiones
790x104 (fig. 1 ).
2) En el caso de un uso con encimeras de gas la distancia mínima por respetar desde el
borde trasero de la encimera al borde del downdraft tiene que ser por lo menos 50 mm.
3) Antes de efectuar el orificio, compruebe en la parte interna del mueble, en correspon-
dencia con la zona de la campana, la ausencia de la estructura del mueble o de otros
elementos que puedan poner en peligro una instalación correcta. Verifique que las di-
mensiones de la campana con su motor así como la encimera sean compatibles con el
mueble para permitir la instalación.
4) El motor se entrega fijo en el aparato para evitar cualquier daño durante el transporte. Es
necesario desmontarlo antes de empezar las operaciones de instalación.
5) Aplique la cola en la parte inferior del marco (fig. 2).
6) Aplique el Downdraft dentro del mueble introduciéndolo desde arriba.
7) El marco de la campana tiene que adherir perfectamente al plano superior de la cocina.
8) Fije la campana dentro del mueble utilizando los soportes suministrados (fig. 3).
9) proceder al montaje del motor en el cuerpo de la campana orientando la salida de aire
en la posición deseada, hacia arriba o hacia abajo (fig. 4).
10) El motor se puede fijar tanto en la parte delantera como en la trasera del producto. Para
instalarlo en la parte trasera, proceda de la siguiente manera: desatornille la placa situa-
da en la parte trasera de la campana, atornille el motor en lugar de la campana, conecte
correctamente el cable motor, vuelva a atornillas la placa en la parte delantera. Proceder
al montaje del tubo de evacuación de aire (no suministrado). Conecte la otra extremidad
del tubo hacia el exterior del mueble para la instalación de filtro (fig. 5) o hacia el exterior
del local para la instalación en aspirante.
Atención: no practique otros orificios en el producto para evitar dañar los componentes
internos de deslizamiento así como las partes eléctricas.
11) Colocar la caja metálica con los componentes electrónicos en una zona de fácil acceso
para cada posible intervención de asistencia, conectar todos los conectores eléctricos a
la campana extractora.
12) Conectar el producto a la red eléctrica.
13) Después de haber completado la instalación, y después de haber conectado el producto
a la red eléctrica, ponga en marcha la extracción de la falda (ver capítulo cómo funciona
la campana extractora) y quite todas las protecciones (fig. 6 y fig. 7). Sucesivamente abra
la puertecilla (fig.8) y también en este caso quite todas las protecciones.
Quite la protección PVC de los filtros para la grasa y colocarlos como en la fig. 9.
USO
La presente campana se ha proyectado para aspirar los humos, las grasas y los vapores de
cocción. Se ha realizado para que pueda ser utilizada tanto en versión con descarga al exterior
como en versión con reciclaje.
Los tubos para la canalización del aire no se suministran con el producto.
Versión con descarga al exterior
La campana está dotada de una descarga de aire.
Para descargar los humos hacia el exterior (tubo de descarga y estribos de fijación no sumi-
nistrados).

18
Bloqueo de la válvula sin retorno
Atención: antes de conectar el tubo flexible de salida del aire asegurarse de que las válvulas
sin retorno estén libres para girar libremente.
La instalación de la válvula de no retorno impide la entrada de viento y el retorno de aire.
Versión con reciclaje
Si no fuera posible la descarga de los humos y de los vapores hacia el exterior, se puede utili-
zar la campana en la versión con reciclaje. Para hacerlo, hay que instalar los filtros de carbón.
El aire reciclado se vuelve a enviar a la cocina a través de un conducto que transporta el aire
por un lado del mueble.
- MONTAJE DEL MOTOR SEPARADO
Se puede instalar el motor separado de la campana, pero se debe ordenar el kit DHK900 -
989580001.

19
-DESMONTAJE DEL FILTRO CARTUCHO
-MONTAJE DEL FILTRO CARBÓN
La campana debe estar en la posición de apertura para el montaje y desmontaje de los filtros
antigrasa y filtros de carbón. Para ello pulse el botón . Entonces quite el panel delantero
tirando contemporáneamente de la parte superior de cada lado (fig. 8). El panel rota hacia
adelante, liberando el acceso a los filtros antigrasa. Retire los filtros antigrasa para poder ac-
ceder a los filtros carbón. El cambio de los filtros carbón debe realizarse en función de la
frecuencia de uso de la campana retráctil (downdraft), y, de todas formas, una vez cada 6
meses.
Atención: El panel de acero inoxidable que protege los filtros debe colocarse correctamente.
Una mala colocación puede provocar la parada total de la campana.
- CONEXIÓN ELÉCTRICA DE LA CAMPANA
RECOMENDACIÓN:
Aconsejamos instalar la caja electrónica por lo menos a 10 cm del suelo y a una distancia de
seguridad de todas las fuentes de calor (ej.: lado de un horno o encimera).
Este aparato cuenta con un cable de alimentación H05 VVF con 3 conductores de 0,75
mm2(neutro, fásico y tierra). Se tiene que conectar a una red de 220 – 240 V monofásica
por medio de una toma de corriente normalizada CEI 60083 que tendrá que ser accesible
después de la instalación, de acuerdo con las normas para la misma instalación.
Se declina cualquier responsabilidad en caso de accidente causado por la falta de toma
de tierra o por una toma de tierra defectuosa. El fusible adoptado tendrá que ser de 10
o 16A. Si el cable de alimentación estuviera dañado llamar a la asistencia posventa para
evitar cualquier riesgo.
CONEXIÓN ELÉCTRICA
El presente aparato es conforme con las Directivas Europeas 2006/95/CE (Directivas Baja
Tensión) y 2004/108/CE (Compatibilidad Electromagnética).
En el momento de la instalación y de las operaciones de mantenimiento el aparato se tiene que
desconectar de la red eléctrica, los fusibles se tienen que desconectar o quitar. La conexión
eléctrica se tiene que efecturar antes de la colocación del aparato dentro del mueble.
Comprobar que:
- la potencia sea suficiente,
- las líneas de alimentación estén en buen estado,
- el diámetro de los cables respete las normas de instalación.
Atención:
Si la campana presentara algún defecto desconectar el aparato o bien quitar el fusible corres-
pondiente a la línea de desconexión del aparato.

20
3/ COMO FUNCIONA LA CAMPANA
ES
IMPORTANTE: Las funciones de la campana extractora se activan sólo cuando el panel
aspirante está abierto.
La luz se enciende y se apaga sólo con panel aspirante completamente ABIERTO.
Apretando dicha tecla con el panel cerrado primero tendremos la apertura total del
panel y sucesivamente el encendido de la luz.
La tecla permite apagar la luz si está encendida.
Pone en marcha la subida del panel aspirante y cuando la apertura se completa ajus-
ta automáticamente la 1ª velocidad de aspiración.
Con falda aspirante abierta, desactiva todas las funciones y retrae el panel aspirante.
Disminuye las velocidades del motor de aspiración desde la 4ª hasta apagar el motor
sin cerrar el panel aspirante.
Señala la velocidad ajustada mediante el encendido de los led
Señala la saturación filtros mediante el parpadeo simultáneo de todos los led.
Aumenta la velocidad del motor de aspiración, sin mover el panel aspirante.
Transcurridos 10 min desde su ajuste, permite detener el motor de aspiración, cerrar
el panel y apagar las luces, si están encendidas.
La función ajustada es señalada por el parpadeo del led correspondiente a la veloci-
dad ajustada. La anulación del temporizador tiene lugar apretando de nuevo la tecla.
OTRAS FUNCIONES:
Apagado automático:
Después de 4 horas de funcionamiento ininterrumpido desde el último ajuste, el aparato se
apaga y se cierra automáticamente.
Saturación filtros para la grasa:
Después de 30 horas de funcionamiento los indicadores de velocidad parpadean todos simul-
táneamente para indicar la saturación de los filtros para la grasa.
Para reajustar esta alarma mantener apretada la tecla “TIMER” durante 3 segundos por lo me-
nos, cuando la falda está abierta.
Calibración:
La campana efectúa la auto-calibración cada 3 ciclos completos de la falda.
Apretando 6 veces consecutivas la tecla “Timer” (tiempo MÁX entre una presión y otra 3 seg.)
parpadean todos los led y se reajusta la calibración.
Después de los sucesivos 3 ciclos el downdraft efectúa la auto-calibración.
Stand-by:
Con panel aspirante cerrado y luz apagada los led de la botonera después de 6 segundos re-
ducen la luminosidad, entrando en la función de stand-by.
La función se interrumpe apretando la tecla “ON/OFF” o la tecla “LUZ”.
Seguridad contra el aplastamiento:
Si un obstáculo impidiera el cierre del panel aspirante, el cierre se interrumpe y el panel vuelve
a subir.
