Degometal GO 120 User manual

Pour Ecrous/Inserts Aveugles
M5 à M12 Alu, Acier, Inox
Douilles pour Goujons à sertir (En option)
For Rivet nuts
M5 to M12 Alu, Steel, Stainless Steel
Blind rivet bolts Pullers (Optional)
Pour Boulons à sertir
Jusqu’à Ø 6.4 mm Alu, Acier, Inox
For Lock Bolts
Up to Ø 6,4 mm Alu, Steel, Stainless St
eel
GO 120
GO 640
CONSIGNES DE SÉCURITÉ ET MODE D'EMPLOI
SAFETY INSTRUCTIONS AND DIRECTIONS FOR USE

2
www.degometal.com
Vous venez d’acquérir un outil de la nouvellesérie de pinces à main à cliquet : GO 120
ou GO 640.
Ces outils sont équipés de la fonction anti-blocage interne d'ABS，ce qui rend le
rivetage facile et fiable.
L’outil GO120 est équipé d’embouts colorés pour une meilleure reconnaissance et
l’outil GO 640 possède un set de jeu de mâchoires pour éviterla perte descomposants
et la prévention des mélanges lors du changement de pièces.
Les nouvelles technologies utilisées dans ces outils permettent d’économiser 60%
d’efforts et la vitesse de chargement et de libération des fixations est 4 à 5 fois plus
rapide que la plupart des outils.
Ces pinces sont ergonomiques et simples d’utilisation.
Les outils GO 120 et GO 640 sont donc une solution de fixation technologique et
économique !
Brand new ratchet hand tools series which are GO120 for rivet nuts and GO640 for
Pin and collars
These are equiped by internal ABS anti-stuck function ， highly reliable ； easy
operation.
GO120 equips colorful nosepieces ， excellent of recognition. GO640 ， the jaws set ，
a good solution for easy to lost during changing parts ， and prevention for mix up of
different parts.
The new technologiessave 60% power ， and loading and releasingspeed tofasteners
is 4 to 5 times faster.
Tools are designed by ergonomics, excellent and highly simplified appearance.

3
www.degometal.com
1.1. GO 120 : VUE ÉCLATÉE............................................................................................. 5
1.2. GO 120 : ÉQUIPEMENT ............................................................................................ 6
1.3. GO 120 : COMMENT FAIRE FONCTIONNER L’OUTIL................................................... 7
1.4. GO 120 : COMMENT CHANGER LES PIÈCES............................................................... 9
2.1. GO 640 : VUE ÉCLATÉE ........................................................................................... 10
2.2. GO 640 : ÉQUIPEMENT .......................................................................................... 11
2.3. GO 640 : COMMENT FAIRE FONCTIONNER L’OUTIL................................................. 12
2.4. GO 640 : COMMENT CHANGER LES ACCESSOIRES................................................... 13
3.1. DÉPANNAGE.......................................................................................................... 14
4.1. GARANTIE............................................................................................................. 15
1.1. GO 120 : EXPLOSIVE DRAWING AND PARTS LIST..................................................... 17
1.2. GO 120 : ÉQUIPMENT............................................................................................ 18
1.3. GO 120 : HOW TO OPERATE .................................................................................. 19
1.4. GO 120 : HOW TO CHANGE QUICK WARE PARTS .................................................... 21
2.1. GO 640 : EXPLOSIVE DRAWING AND PARTS LIST..................................................... 22
2.2. GO 640 : EQUIPMENT............................................................................................ 23
2.3. GO 640 : HOW TO OPERATE................................................................................... 24
2.4. GO 640 : HOW TO CHANGE ACCESSORIES .............................................................. 25
3.1. TROUBLESHOOTING .............................................................................................. 26
4.1. WARRANTY........................................................................................................... 27

4
www.degometal.com

5
www.degometal.com

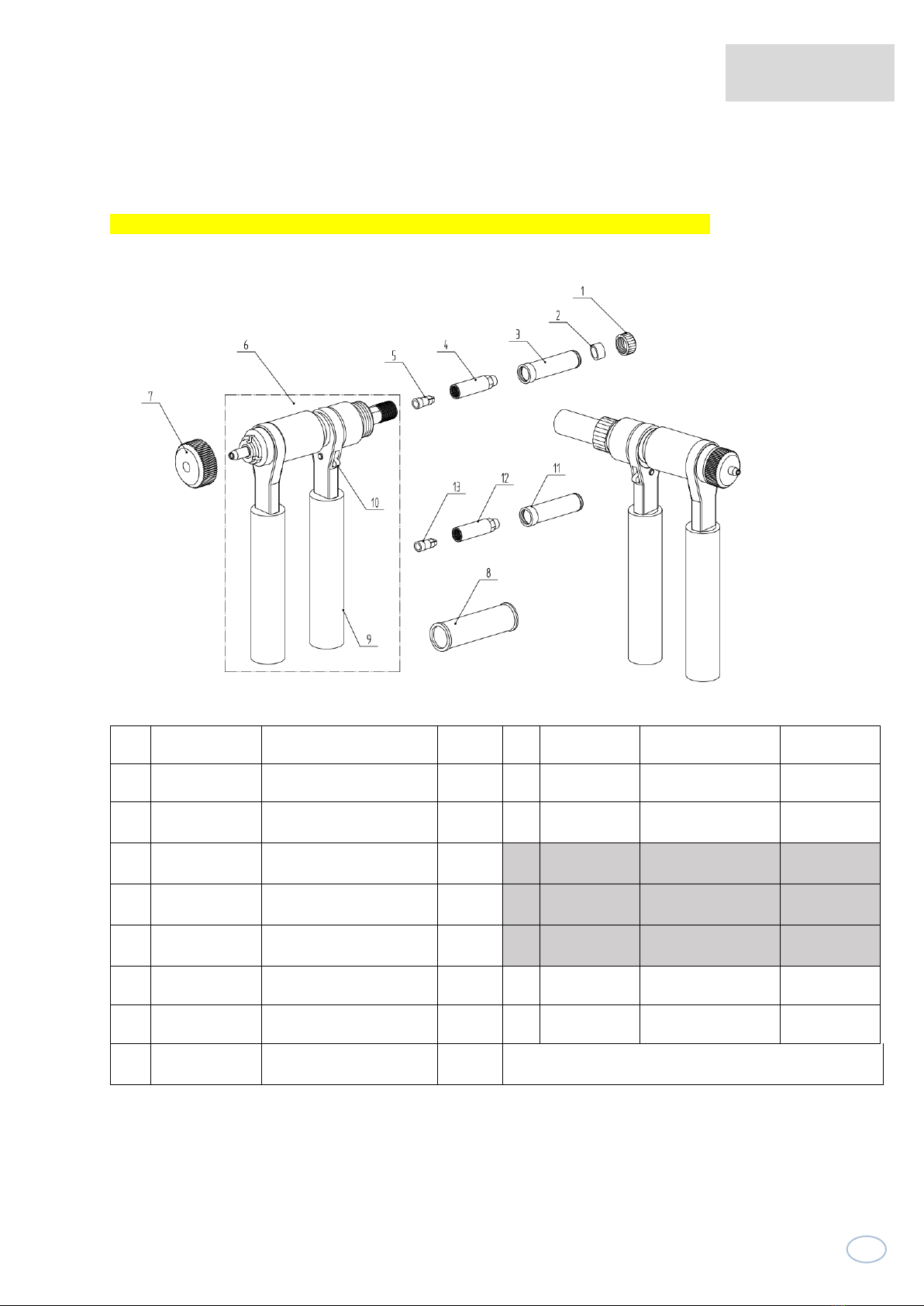

1.1. GO 120 : Vue éclatée
No.
Code Art
Description
Qté
No.
Code Art
Description
Qté
1 Z01200001 Embout M12 1 12 Z01200012 Embout M6 1
2 Z01200002 Contre écrou 5 13 Z01200013 Embout M8 1
3 Z01200003 Bague 1 14 Z01200014 Embout M10 1
4 Z01200004 Anneau de caoutchouc 1 15 Z01200015 Tirant M5 1
5 Z01200005 Support Embout 1 16 Z01200016 Tirant M6 1
6 Z01200006 Tirant M12 1 17 Z01200017 Tirant M8 1
7 Z01200007 Corps de l’outil 1 18 Z01200018 Tirant M10 1
8 Z01200008 Molette 1 19* Z01200019 Douille pour goujon M5 1
9
Z01200009
Poignée noire
2
20*
Z01200020
Douille pour goujon M6
1
10
Z01200010
Commutateur
1
21*
Z01200021
Douille pour goujon M8
1
11 Z01200011 Embout M5 1
*Les pièces 19 à 21 dans la partie grisée sont en
option
FRANCAIS
ENGLISH
GO 120
1

6
www.degometal.com

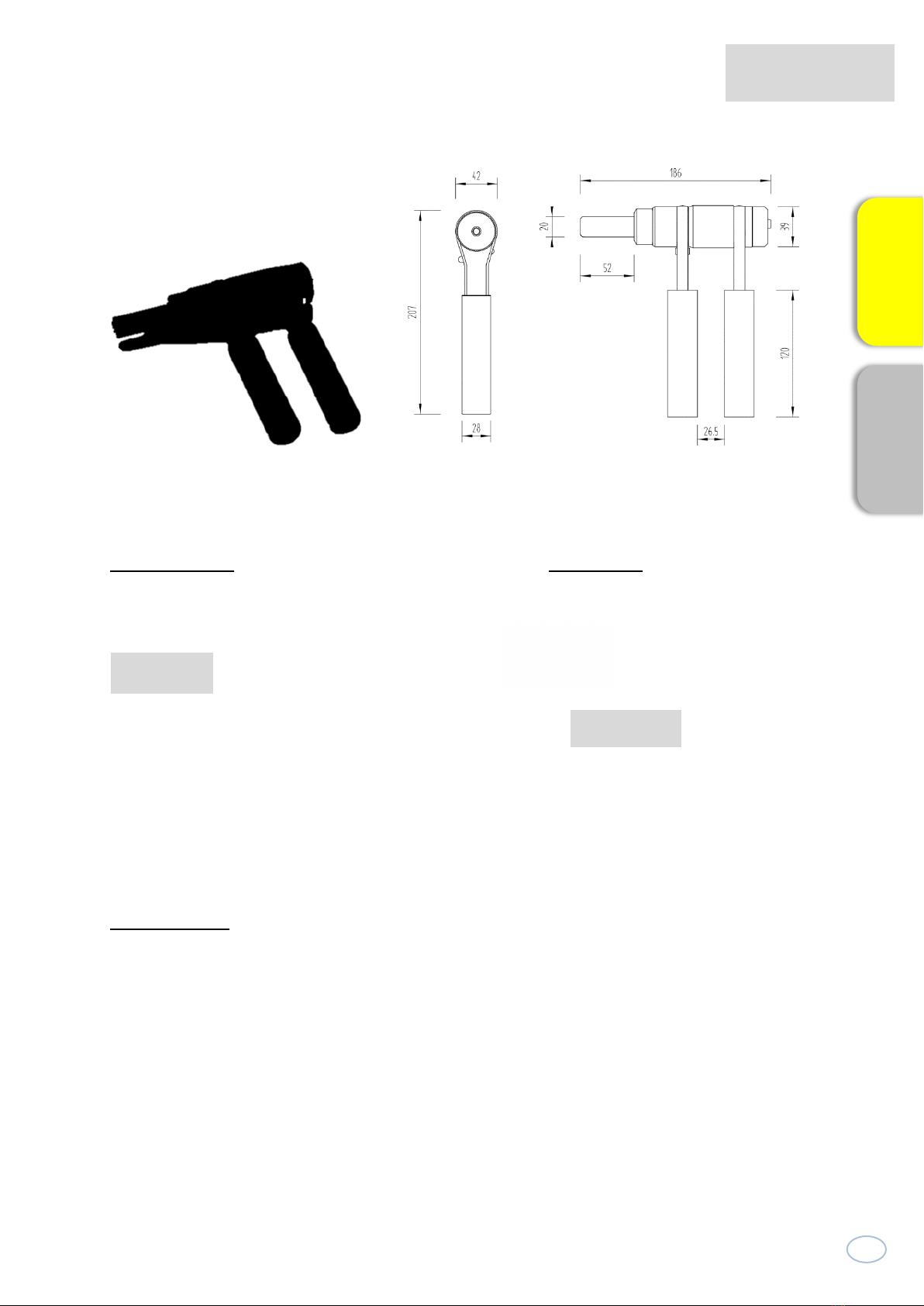

1.2. GO 120 : Équipement
EQUIPEMENT STANDARD
PARAMÈTRES:
Course : 8 mm
Capacité : Écrous M3-M12 Alu, Acier, Inox
Poids Net de l’outil : 1 Kg
EN OPTION :
M5, M6, M8 – Douilles pour Goujons
M3, M4 – Tirants
Noir M12
Blanc M10
Rouge M8
Bleu M6
GO 120

7
1.3. GO 120 : Comment faire fonctionner l’outil
Mettez l'écrou sur le tirant.
Vissez l'écrou sur le tirant dans le
sens des aiguilles d'une montre.
Vissez l’écrou sur le tirant jusqu’à ce
qu’il soit en appui sur le contre-
écrou.
Ajustez le contre-écrou pour que
l’insert soit totalement en prise
sur le tirant et faire dépasser un
filet du tirant avant de
commencer le sertissage.
Déplacez la poignée pour sertir
l’écrou (système à cliquet)
Après le sertissage, basculez le cliquet
vers le haut : c’est prêt
pour libérer
l'écrou !
Poussez les poignées vers l'intérieur,
pour libérer l'écrou.
⑥
FRANCAIS
ENGLISH
GO 120

8
www.degometal.com
Pour dévisser le tirant dans l’insert,
tournez la molette dans le sens inverse
des aiguilles d'une montre.
Puis relâchez l'écrou.
Le sertissage est effectué !
GO 120

9
www.degometal.com
Tournez le support embout et le tirant dans
le sens des aiguilles d'une montre pour
l'installation sur le corps
1.4. GO 120 : Comment changer les pièces
Tournez le support embout et le tirant dans le
sens inverse des aiguilles d’une montre.
Retirez le support embout pour changer
les tirants.
Dévissez l'embout de la tige filetée
②
⑤
Placez le tirant et les embouts sur le
support embout
⑥
Retirez le support embout pour changer
les tirants
⑦
Changement terminé !
FRANCAIS
ENGLISH
GO 120

10
www.degometal.com
2.1. GO 640 : Vue éclatée
Il est important que le déflecteur soit monté sur l'outil pendant le réglage !
No. Code Art Description Qté No. Code Art Description Qté
1 Z06400001 Bague 1 9 Z06400009 Poignée noire 2
2 Z06400002
Anneau en caoutchouc
（
rouge
）
1 10 Z06400010 Commutateur 1
3 Z06400003
Embout
（
6.4
）
1 11 Z06400011
Embout
（
5.0
）
1
4 Z06400004 Jeu de mors（6.4）1 12 Z06400012
Jeu de mors
（
5.0
）
1
5 Z06400005
Caoutchouc 3 mors
（
6.4
）
1 13 Z06400013
Caoutchouc 3 mors
（
5.0
）
1
6 Z06400006 Corps 1 16 Z06400016
Autocollant pour
pièces
1
7 Z06400007 Capot arrière 1 17 Z06400017
Indication des
pièces
1
8 Z06400008 Emballage pour embout 1
*Les pièces N
°
11-13 dans la partie grisée sont des
pièces en option
GO 640

11
www.degometal.com

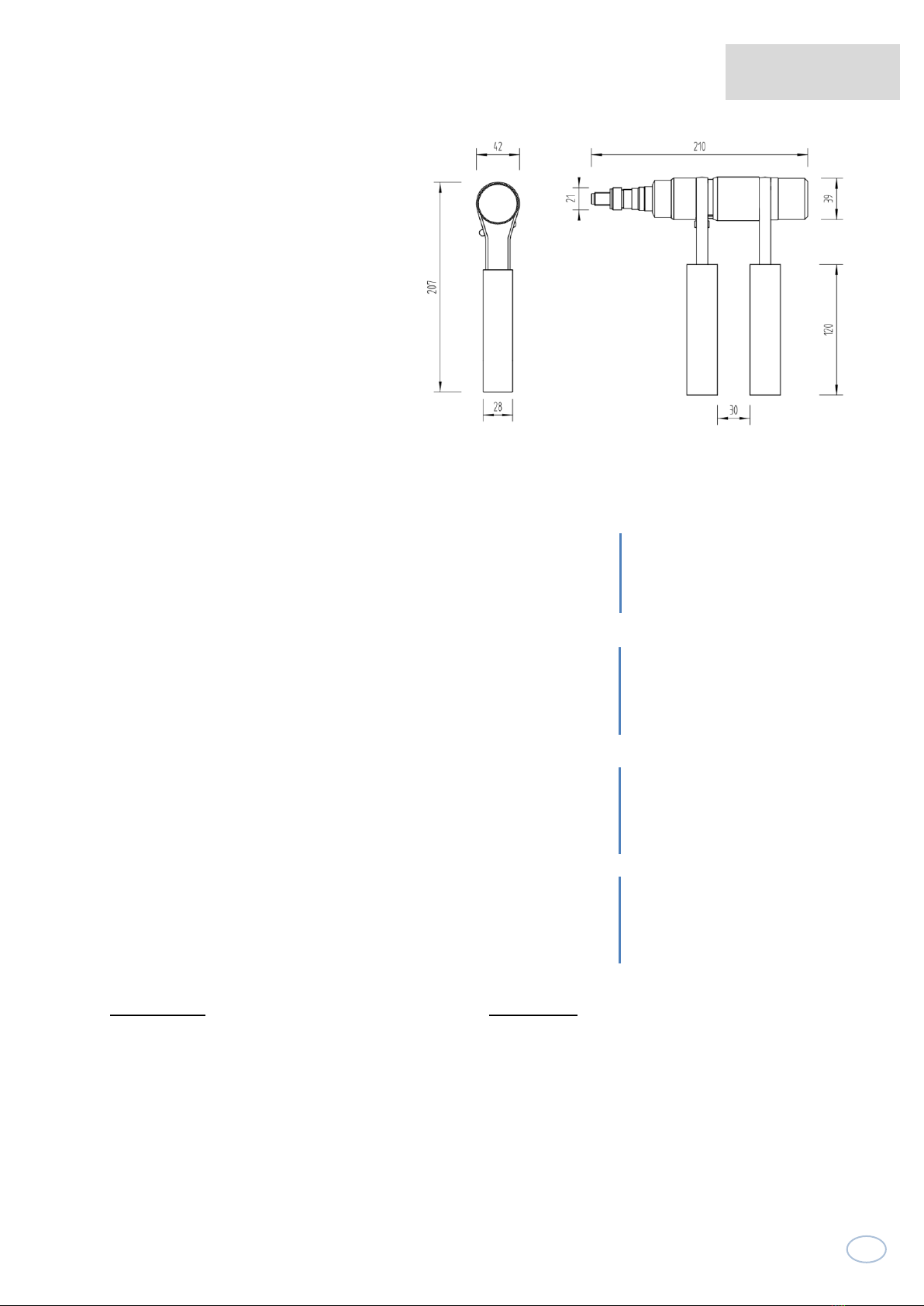

2.2. GO 640 : Équipement
EQUIPEMENTS : EN OPTION :
PARAMETRES :
Course : 22 mm
Capacité : Boulons à sertir jusqu’à 6,4 mm
Poids Net de l’outil : 1 Kg
Pour Ø 6,4
Pour Ø 5,0
FRANCAIS
ENGLISH
GO 640

12
www.degometal.com
2.3. GO 640 : Comment faire fonctionner l’outil
Insérez la tige dans l'outil.
Basculez le cliquet vers le bas.
②
Tirez pour ouvrir / joindre les poignées pour
fixer le boulon à sertir.
③
Continuez jusqu'à ce que la tige se
casse.
Puis, arrêtez de manipuler les poignées
Avant de relâcher la tige, remontez le
cliquet.
Tournez la poignée d'une main dans le
sens des aiguilles d'une montre
⑥
Retirez la tige.
GO 640
①

13
www.degometal.com
2.4. GO 640 : Comment changer les Accessoires
Pendant le changement, veuillez monter/démonter les pièces
conformément aux images ci-dessous :
Il est important que le déflecteur soit monté sur l'outil pendant le réglage !
No.
Code
Description
1
Z06400001
Bague
2
Z06400002
Anneau caoutchouc
3
Z06400003
Embout (6.4)
4
Z06400004
Jeu de mors (6.4)
6
Z06400006
Corps
7
Z06400007
Déflecteur
8
Z06400008
Emballage pour
embouts
9
Z06400011
Embout (5.0)
10
Z06400012
Jeu de mors (5.0)
11
Z06400013
Caoutchouc 3 mors
(5.0)
Changement des pièces selon la procédure suivante :
· position initiale, basculez le cliquet vers le haut comme indiqué
sur l'image ①
· Tournez la poignée dans le sens inverse des aiguilles d'une
montre d'une seule main pour une fixation automatique
· Changez les pièces
· Pièces de rechange 
1) Dévissez le couvercle de
la vis
2) Retirez l'embout et
l'anneau en caoutchouc
3) Dévissez le set des
mâchoires et retirez les 3
mors en caoutchouc
FRANCAIS
ENGLISH
GO 640

14
www.degometal.com
3.1. DÉPANNAGE
Outil GO 120
Outil GO 640
Mode de
défaillance
Cause(s) Possible(s) Solution(s)
1. L'écrou ne se
visse pas 1.Mauvais choix de tirant
2.Saletés dans le filetage du tirant
3.Mauvais écrou
1.Changer le tirant
2.
Utiliser une brosse en
cuivre pour nettoyer
3.Changer l’écrou
2. L’écrou n’est pas
en prise sur le tirant Abrasion du tirant Changer le tirant
3. Déformation
insuffisante de
l'écrou
Mauvaise position de montage de
l'écrou Ajuster le contre-écrou selon le manuel
Mode de
défaillance
Cause(s) Possible(s) Solution(s)
1. La tige ne peut
pas être insérée
1. Les mors ne sont pas ouverts
2.Mauvais embout
3.Saletés sur les mors
1. ajuster la partie de
connexion
2.changer l’embout
3. gratter avec une brosse,
changer les mors
2. La tige ne casse
pas
Mors usés Changer les mors.
3. La tige n’est pas
serrée Mors usés ou saletés sur les mors. Changer les mors ou nettoyer les mors.

15
www.degometal.com
4.1. GARANTIE
4.1.1.Les outils endommagés suite à une mauvaise utilisation ne pourront
pas être pris sous garantie.
4.1.2. La garantie est de 12 mois à compter de la date de facturation. En
cas de problème, retourner l’outil et ses accessoires dans son emballage
d’origine.
4.1.3. Pour toute question, adressez-vous à votre distributeur ou bien à
Degometal via le site internet www.degometal.com

16
www.degometal.com

17
www.degometal.com

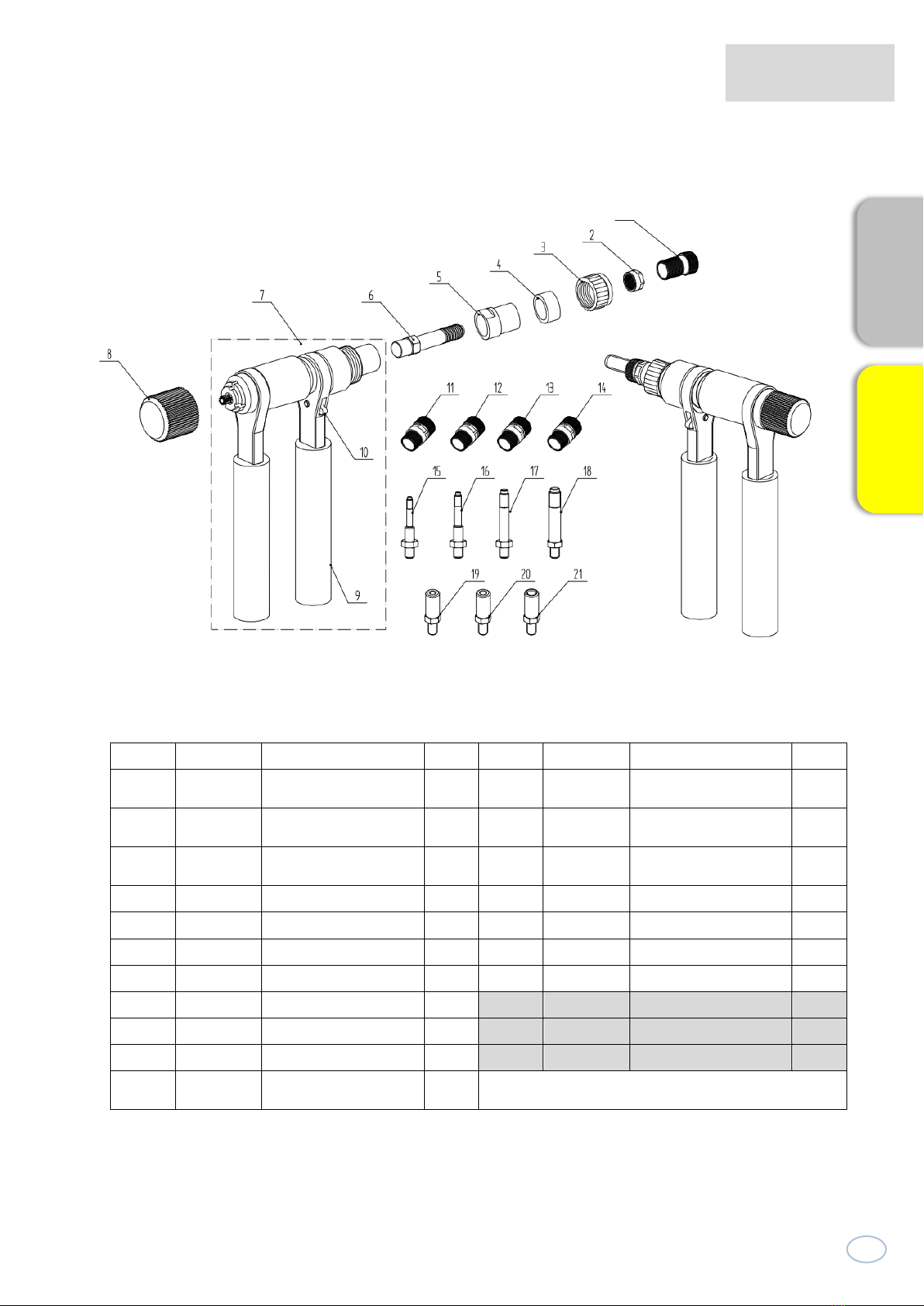

1.1. GO 120 : Explosive drawing and parts list
No.
Art code
Description
Qty
No.
Art code
Description
Qty
1 Z01200001
Nosepiece assembly
M12
1 12 Z01200012
Nosepiece assembly
M6
1
2 Z01200002 Counter nut 5 13 Z01200013
Nosepiece assembly
M8
1
3 Z01200003 Screw cover 1 14 Z01200014
Nosepiece assembly
M10
1
4 Z01200004 Rubber ring 1 15 Z01200015 Mandrel M5 1
5 Z01200005 Nose pedestal 1 16 Z01200016 Mandrel M6 1
6 Z01200006 Mandrel M12 1 17 Z01200017 Mandrel M8 1
7 Z01200007 Body assembly 1 18 Z01200018 Mandrel M10 1
8 Z01200008 Knob assembly 1 19 Z01200019 Rivbolt puller M5 1
9 Z01200009 Black grip 2 20 Z01200020 Rivbolt puller M6 1
10 Z01200010 Switch 1 21 Z01200021 Rivbolt puller M8 1
11 Z01200011
Nosepiece assembly
M5
1
*Quick ware parts in shadow, No.19-21 are optional
equipment
FRANCAIS
ENGLISH
GO 120
1

18
www.degometal.com
1.2. GO 120 : Équipment
STANDARD EQUIPMENT
PARAMETERS :
Stroke : 8 mm
Capacity : All material rivet nuts M3-M12
Tool Net Weight : 1 Kg
OPTIONAL :
M5, M6, M8 – Rivbolt Puller
M3, M4 – Mandrel
Black M12
White M10
Red M8
Blue M6
GO 120

19
1.3. GO 120 : How to operate
Put the nut on the mandrel,
clockwise
screw the nut on the mandrel
Adjust to ensure that all threads are
meshed, and the front end of the threaded
rod is slightly protruding, and the rivet nut
is stick to the front side.
Notice:
Switch down
Move the handle
for setting nut
After setting, turn switch up, ready
for releasing the nut
Inward push the handles,
for releasing the nut
⑥
FRANCAIS
ENGLISH
GO 120

20
www.degometal.com
Counter clockwise turn the knob to
release the nut
One operation of setting done
GO 120
