Dell Inspiron 15 3000 Series User manual

Inspiron 15
3000 Series
Service Manual
Computer Model: Inspiron 15–3559
Regulatory Model: P47F
Regulatory Type: P47F004

Catatan, perhatian, dan
peringatan
CATATAN: CATATAN menunjukkan informasi penting yang akan membantu
Anda menggunakan komputer lebih baik lagi.
PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan
pada perangkat keras atau hilangnya data, dan memberitahu Anda mengenai
cara menghindari masalah tersebut.
PERINGATAN: PERINGATAN menunjukkan potensi kerusakan harta benda,
cedera pribadi, atau kematian
Copyright ©2015 Dell Inc. Hak cipta dilindungi undang-undang. Produk ini dilindungi oleh
undang-undang hak cipta dan hak atas kekayaan intelektual di AS dan internasional. Dell™dan
logo Dell merupakan merek dagang dari Dell Inc. di Amerika Serikat dan/atau yurisdiksi lain.
Seluruh merek dan nama lainnya yang disebutkan di sini dapat merupakan merek dagang
perusahaannya masing-masing.
2015–11
Rev. A00

Contents
Sebelum mengerjakan bagian dalam komputer....................9
Persiapan ...........................................................................................................9
Petunjuk keselamatan........................................................................................9
Alat bantu yang direkomendasikan..................................................................11
After working inside your tablet............................................. 12

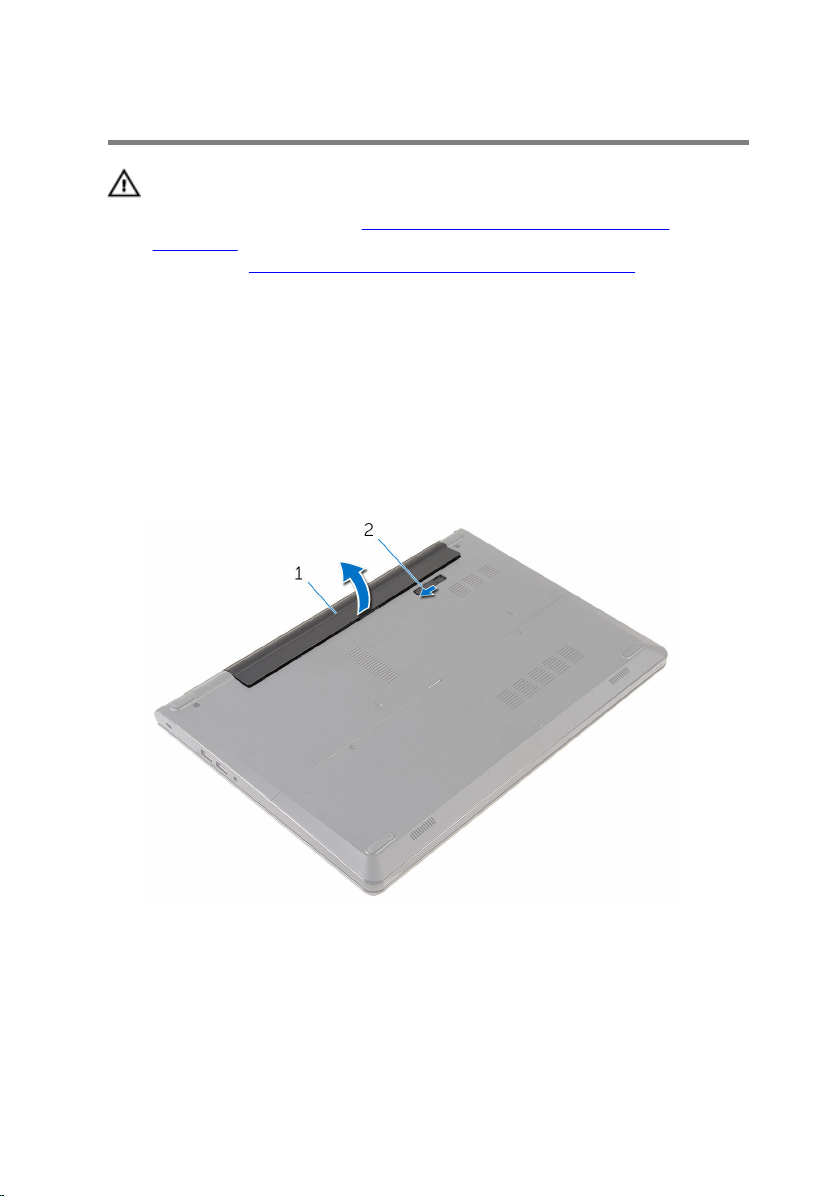

Melepaskan baterai................................................................... 13
Procedure.........................................................................................................13
Memasang kembali baterai......................................................14
Procedure.........................................................................................................14

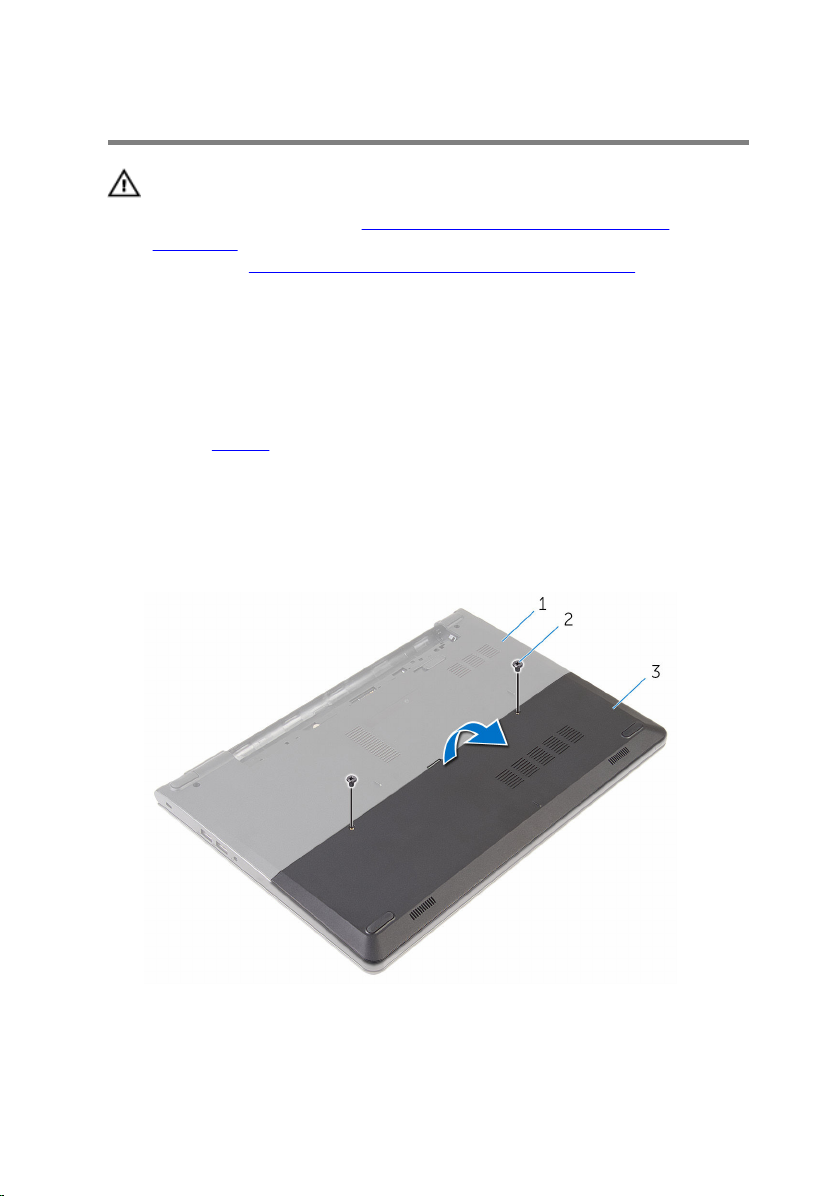

Melepaskan panel bawah......................................................... 15
Prerequisites..................................................................................................... 15
Procedure.........................................................................................................15
Memasang kembali panel bawah........................................... 16
Procedure.........................................................................................................16
Post-requisites................................................................................................. 16

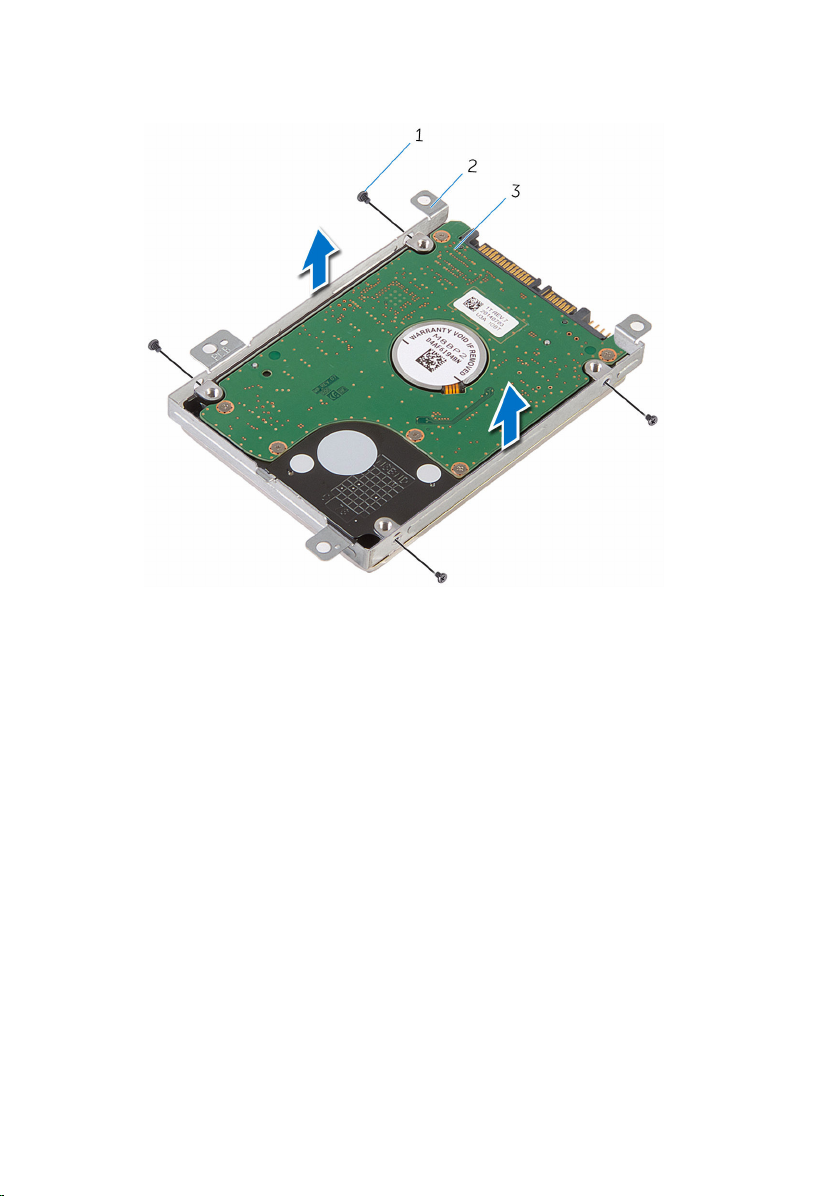

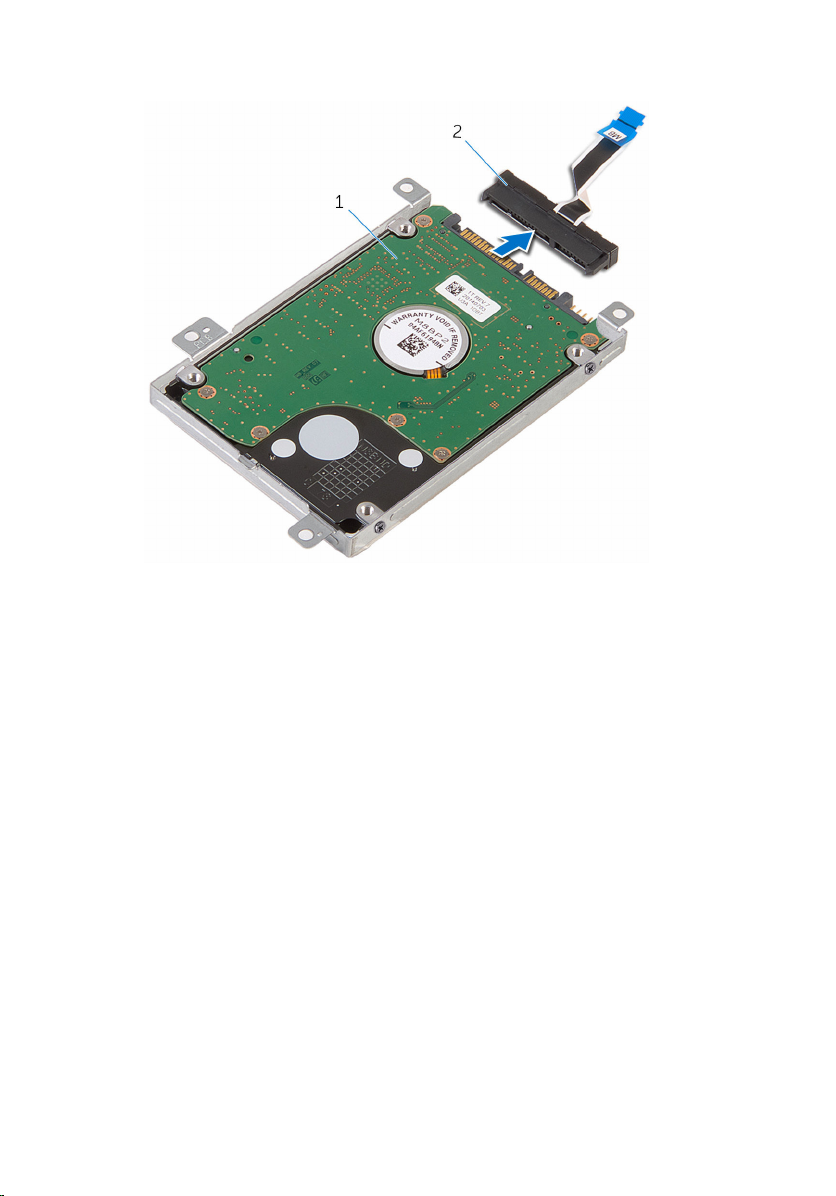

Melepaskan hard disk................................................................17
Prerequisites..................................................................................................... 17
Procedure......................................................................................................... 17
Memasang kembali hard disk..................................................21
Procedure.........................................................................................................21
Post-requisites................................................................................................. 21
3

Melepaskan modul memori.....................................................22
Prerequisites.....................................................................................................22
Procedure.........................................................................................................22
Memasang kembali modul memori....................................... 24
Procedure........................................................................................................ 24
Post-requisites................................................................................................. 25
Melepaskan kartu nirkabel...................................................... 26
Prerequisites.....................................................................................................26
Procedure........................................................................................................ 26
Memasang kembali kartu nirkabel.........................................28
Procedure........................................................................................................ 28
Post-requisites.................................................................................................28
Melepaskan keyboard...............................................................29
Prerequisites.....................................................................................................29
Procedure........................................................................................................ 29
Memasang kembali keyboard................................................. 32
Procedure.........................................................................................................32
Post-requisites................................................................................................. 32
Melepaskan sandaran tangan..................................................33
Prerequisites.....................................................................................................33
Procedure.........................................................................................................33
Memasang kembali sandaran tangan....................................38
Procedure........................................................................................................ 38
Post-requisites.................................................................................................38
4

Melepaskan panel sentuh........................................................ 39
Prerequisites.....................................................................................................39
Procedure........................................................................................................ 40
Memasang kembali panel sentuh...........................................43
Procedure........................................................................................................ 43
Post-requisites.................................................................................................43
Melepaskan board tombol daya.............................................44
Prerequisites.................................................................................................... 44
Procedure........................................................................................................ 45
Memasang kembali board tombol daya................................47
Procedure.........................................................................................................47
Post-requisites................................................................................................. 47
Melepaskan speaker................................................................. 48
Prerequisites.................................................................................................... 48
Procedure........................................................................................................ 49
Memasang kembali speaker.................................................... 51
Procedure.........................................................................................................51
Post-requisites................................................................................................. 51
Melepaskan board I/O.............................................................. 52
Prerequisites.....................................................................................................52
Procedure.........................................................................................................52
Memasang kembali board I/O.................................................54
Procedure........................................................................................................ 54
Post-requisites.................................................................................................54
5

Melepaskan board sistem.........................................................55
Prerequisites.....................................................................................................55
Procedure........................................................................................................ 56
Memasang kembali board sistem...........................................59
Procedure........................................................................................................ 59
Post-requisites.................................................................................................60
Melepaskan baterai sel berbentuk koin.................................61
Prerequisites.....................................................................................................61
Procedure.........................................................................................................61
Memasang kembali baterai sel berbentuk koin...................63
Procedure........................................................................................................ 63
Post-requisites.................................................................................................63
Melepaskan unit pendingin.....................................................64
Prerequisites.................................................................................................... 64
Procedure........................................................................................................ 64
Memasang kembali unit pendingin........................................66
Procedure........................................................................................................ 66
Post-requisites.................................................................................................66
Melepaskan kipas...................................................................... 68
Prerequisites.................................................................................................... 68
Procedure........................................................................................................ 69
Memasang kembali kipas.........................................................70
Procedure........................................................................................................ 70
Post-requisites.................................................................................................70
6

Melepaskan unit display........................................................... 71
Prerequisites..................................................................................................... 71
Procedure......................................................................................................... 71
Memasang kembali unit display............................................. 74
Procedure.........................................................................................................74
Post-requisites................................................................................................. 74
Melepaskan port adaptor daya............................................... 75
Prerequisites.....................................................................................................75
Prosedur........................................................................................................... 75
Memasang kembali port adaptor daya.................................. 77
Procedure.........................................................................................................77
Post-requisites................................................................................................. 77
Melepaskan bezel display........................................................ 78
Prerequisites.....................................................................................................78
Procedure.........................................................................................................78
Memasang kembali bezel display...........................................80
Procedure........................................................................................................ 80
Post-requisites.................................................................................................80
Melepaskan panel display........................................................ 81
Prerequisites.....................................................................................................81
Procedure.........................................................................................................81
Memasang kembali panel display.......................................... 84
Procedure........................................................................................................ 84
Post-requisites.................................................................................................84
7

Melepaskan kamera.................................................................. 85
Prerequisites.....................................................................................................85
Procedure........................................................................................................ 85
Memasang kembali kamera.....................................................87
Procedure.........................................................................................................87
Post-requisites................................................................................................. 87
Melepaskan engsel display...................................................... 88
Prerequisites.................................................................................................... 88
Procedure........................................................................................................ 88
Memasang kembali engsel display........................................ 90
Procedure........................................................................................................ 90
Post-requisites.................................................................................................90
Menjalankan Flashing BIOS..................................................... 91
Mendapatkan bantuan dan menghubungi Dell...................92
Sumber daya bantuan mandiri........................................................................92
Menghubungi Dell........................................................................................... 93
8

Sebelum mengerjakan bagian
dalam komputer
CATATAN: Gambar di dalam dokumen ini mungkin berbeda dengan
komputer Anda bergantung pada konfigurasi yang Anda pesan.
Persiapan
1 Simpan dan tutup semua file yang terbuka, lalu keluar dari semua aplikasi
yang terbuka.
2 Matikan komputer Anda.
– Windows 10: Klik atau ketuk Mulai → Matikan → Daya.
– Windows 8.1: Pada layar Mulai, klik atau ketuk ikon daya →
Matikan.
– Windows 7: Klik atau ketuk Mulai → Matikan .
CATATAN: Jika menggunakan sistem operasi lain, lihat dokumentasi
sistem operasi Anda untuk petunjuk penonaktifan.
3 Lepaskan komputer dan semua perangkat yang terpasang dari
stopkontak.
4 Lepaskan sambungan semua kabel seperti kabel telepon, kabel jaringan
dan sebagainya, dari komputer Anda.
5 Lepaskan sambungan semua perangkat dan periferal yang terpasang,
seperti keyboard, mouse, monitor, dan sebagainya, dari komputer Anda.
6 Lepaskan semua kartu media dan cakram optik dari komputer Anda, jika
ada.
Petunjuk keselamatan
Gunakan panduan keselamatan berikut untuk melindungi komputer dari
kemungkinan kerusakan dan memastikan keselamatan diri Anda.
9

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah
informasi keselamatan yang dikirimkan bersama komputer Anda.
Untuk informasi praktik terbaik tentang keselamatan, lihat halaman
depan Kepatuhan Regulatori di www.dell.com/
regulatory_compliance.
PERINGATAN: Lepaskan sambungan semua sumber daya sebelum
membuka penutup komputer atau panel. Setelah Anda selesai
mengerjakan bagian dalam komputer, pasang kembali semua
penutup, panel, dan sekrup sebelum menyambungkannya ke sumber
daya.
PERHATIAN: Untuk mencegah kerusakan pada komputer, pastikan
permukaan tempat Anda bekerja telah bersih dan rata.
PERHATIAN: Untuk mencegah kerusakan, tangani semua komponen
dan kartu dengan memegang bagian tepinya dan jangan sentuh pin
serta bidang kontaknya.
PERHATIAN: Anda hanya melakukan pemecahan masalah dan
perbaikan sesuai dengan yang diizinkan atau diarahkan oleh tim
bantuan teknis Dell. Kerusakan karena melakukan servis yang tidak
diizinkan oleh Dell tidak akan dicakup oleh garansi Anda. Lihat
instruksi keselamatan yang dikirimkan bersama produk tersebut atau
yang ada di www.dell.com/regulatory_compliance.
PERHATIAN: Sebelum menyentuh apa pun di bagian dalam komputer,
sentuh permukaan logam yang tidak dicat, seperti logam pada bagian
belakang komputer. Saat bekerja, sentuh secara berkala permukaan
logam yang tidak bercat untuk menghilangkan listrik statis, yang dapat
mengganggu komponen internal.
PERHATIAN: Saat Anda melepaskan sambungan suatu kabel, tariklah
pada konektornya atau tariklah tab penariknya, bukan kabelnya.
Beberapa kabel memiliki konektor dengan tab pengunci atau sekrup
yang harus Anda lepaskan sebelum melepaskan sambungan kabel.
Saat menyambungkan kabel, pastikan bahwa port dan konektor sudah
diarahkan dan disejajarkan dengan benar.
PERHATIAN: Tekan dan keluarkan setiap kartu yang terpasang dari
pembaca kartu media.
10

Alat bantu yang direkomendasikan
Prosedur dalam dokumen ini memerlukan alat bantu sebagai berikut:
• Obeng Phillips
• Pencungkil plastik
11

After working inside your
tablet
CAUTION: Membiarkan sekrup yang lepas atau longgar di dalam
komputer Anda dapat merusak parah komputer.
1 Replace all screws and ensure that no stray screws remain inside your
tablet.
2 Connect any external devices, peripherals, and cables you removed
before working on your tablet.
3 Replace any media cards, discs, and any other parts that you removed
before working on your tablet.
4 Connect your tablet and all attached devices to their electrical outlets.
5 Turn on your tablet.
12

Melepaskan baterai
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah
informasi keselamatan yang dikirimkan bersama komputer Anda dan
ikuti langkah-langkah di Sebelum Mengerjakan Bagian Dalam
Komputer. Setelah mengerjakan bagian dalam komputer Anda, ikuti
instruksi di Setelah Mengerjakan Bagian Dalam Komputer. Untuk
praktik terbaik tentang keselamatan lainnya, lihat home page
Kepatuhan Regulatori di www.dell.com/regulatory_compliance.
Procedure
1 Close the display and turn the computer over.
2 Slide the battery-release latch to the unlock position.
3 Lift the battery at an angle and remove the battery from the battery bay.
1 battery 2 battery-release latch
4 Turn the computer over, open the display, and press the power button
for five seconds to ground the system board.
13

Memasang kembali baterai
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah
informasi keselamatan yang dikirimkan bersama komputer Anda dan
ikuti langkah-langkah di Sebelum Mengerjakan Bagian Dalam
Komputer. Setelah mengerjakan bagian dalam komputer Anda, ikuti
instruksi di Setelah Mengerjakan Bagian Dalam Komputer. Untuk
praktik terbaik tentang keselamatan lainnya, lihat home page
Kepatuhan Regulatori di www.dell.com/regulatory_compliance.
Procedure
Slide the tabs on the battery into the slots on the battery bay and snap the
battery into place.
NOTE: The battery-release latch returns to the lock position if the
battery is installed properly.
14

Melepaskan panel bawah
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah
informasi keselamatan yang dikirimkan bersama komputer Anda dan
ikuti langkah-langkah di Sebelum Mengerjakan Bagian Dalam
Komputer. Setelah mengerjakan bagian dalam komputer Anda, ikuti
instruksi di Setelah Mengerjakan Bagian Dalam Komputer. Untuk
praktik terbaik tentang keselamatan lainnya, lihat home page
Kepatuhan Regulatori di www.dell.com/regulatory_compliance.
Prerequisites
Remove the battery.
Procedure
1 Remove the screws that secure the base panel to the computer base.
2 Using your fingertips, gently pry the base panel off the computer base.
1 computer base 2 screws (2)
3 base panel
15

Memasang kembali panel
bawah
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah
informasi keselamatan yang dikirimkan bersama komputer Anda dan
ikuti langkah-langkah di Sebelum Mengerjakan Bagian Dalam
Komputer. Setelah mengerjakan bagian dalam komputer Anda, ikuti
instruksi di Setelah Mengerjakan Bagian Dalam Komputer. Untuk
praktik terbaik tentang keselamatan lainnya, lihat home page
Kepatuhan Regulatori di www.dell.com/regulatory_compliance.
Procedure
1 Slide the tabs on the base panel into the slots on the computer base and
snap the base panel into place.
2 Replace the screws that secure the base panel to the computer base.
Post-requisites
Replace the battery.
16

Melepaskan hard disk
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah
informasi keselamatan yang dikirimkan bersama komputer Anda dan
ikuti langkah-langkah di Sebelum Mengerjakan Bagian Dalam
Komputer. Setelah mengerjakan bagian dalam komputer Anda, ikuti
instruksi di Setelah Mengerjakan Bagian Dalam Komputer. Untuk
praktik terbaik tentang keselamatan lainnya, lihat home page
Kepatuhan Regulatori di www.dell.com/regulatory_compliance.
PERHATIAN: Hard disk merupakan benda yang rapuh. Berhati-hatilah
saat menangani hard disk.
PERHATIAN: Untuk menghindari kehilangan data, jangan melepaskan
hard disk saat komputer sedang dalam kondisi tidur atau menyala.
Prerequisites
1 Remove the battery.
2 Remove the base panel.
Procedure
1 Remove the screws that secure the hard-drive assembly to the computer
base.
2 Lift the latch and disconnect the hard-drive cable from the system board.
17

3 Lift the hard-drive assembly off the computer base.
1 screws (4) 2 hard-drive assembly
3 hard-drive cable 4 latch
18

4 Disconnect the interposer from the hard drive.
1 hard-drive assembly 2 interposer
19

5 Remove the screws that secure the hard-drive bracket to the hard drive
and lift the hard-drive bracket off the hard drive.
1 screws (4) 2 hard-drive bracket
3 hard drive
20
