Dell DX6004S User manual

Dell DX6004S Systems
Getting Started With Your
System
Mise en route du système
Introdução ao Uso do Sistema
Introducción al sistema

Dell DX6004S Systems
Getting Started With Your
System
Regulatory Model: E02S Series
Regulatory Type: E02S001

Notes, Cautions, and Warnings
NOTE: A NOTE indicates important information that helps you make better use of
your computer.
CAUTION: A CAUTION indicates potential damage to hardware or loss of data if
instructions are not followed.
WARNING: A WARNING indicates a potential for property damage,
personal injury, or death.
____________________
Information in this publication is subject to change without notice.
© 2010 Dell Inc. All rights reserved.
Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc.
is strictly forbidden.
Trademarks used in this text: Dell™, the DELL logo, and PowerVault™ are trademarks of Dell Inc.,
Intel®and Xeon®are registered trademarks of Intel Corporation in the U.S. and other countries.
Other trademarks and trade names may be used in this publication to refer to either the entities claiming
the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and
trade names other than its own.
Regulatory Model: E02S Series
Regulatory Type: E02S001
August 2010 P/N 9V097 Rev. A00

Getting Started With Your System 3
Installation and Configuration
WARNING: Before performing the following procedure, review the safety
instructions that came with the system.
Unpacking the System
Unpack your system and identify each item.

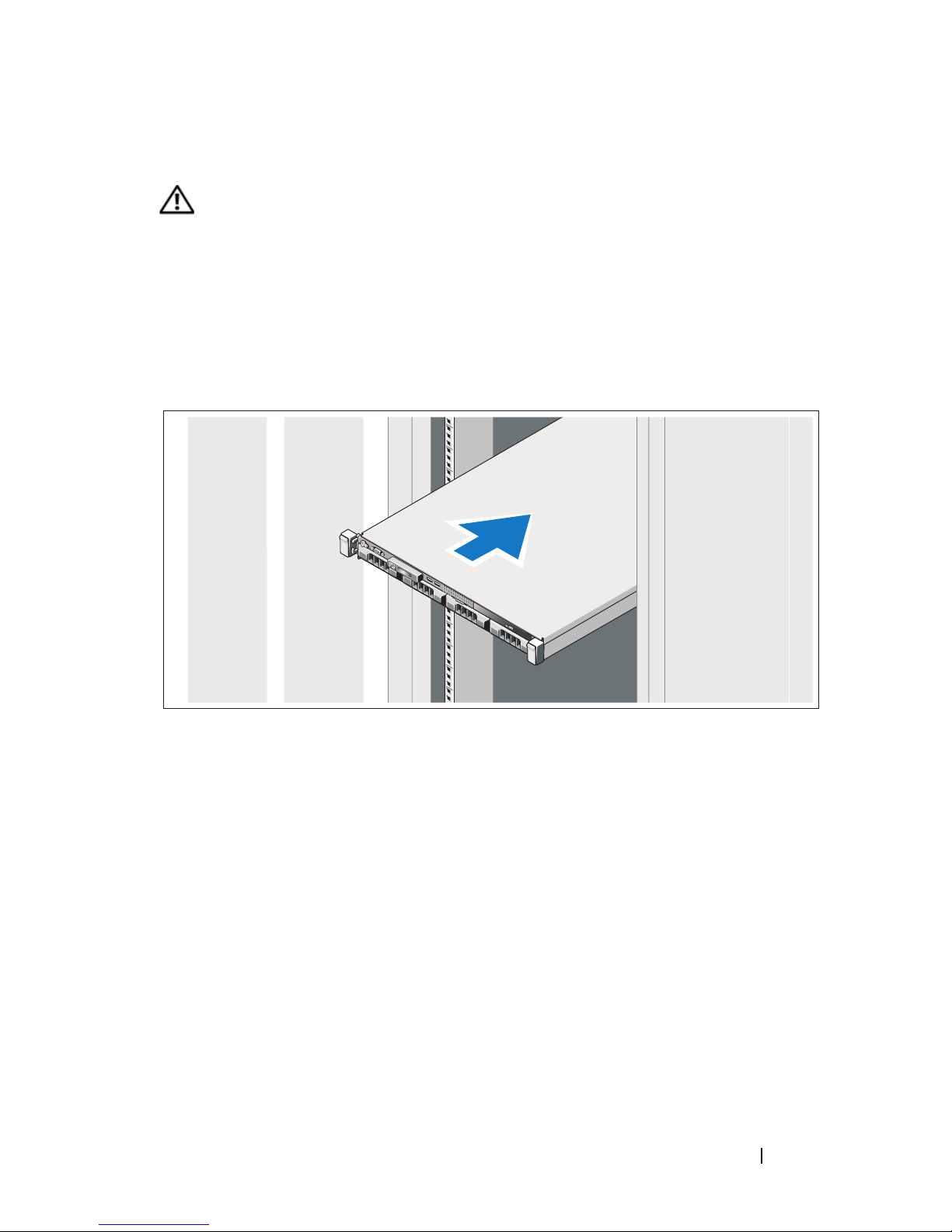

Installing the Rails and System in a Rack
Assemble the rails and install the system in the rack following the safety
instructions and the rack installation instructions provided with your system.

4Getting Started With Your System

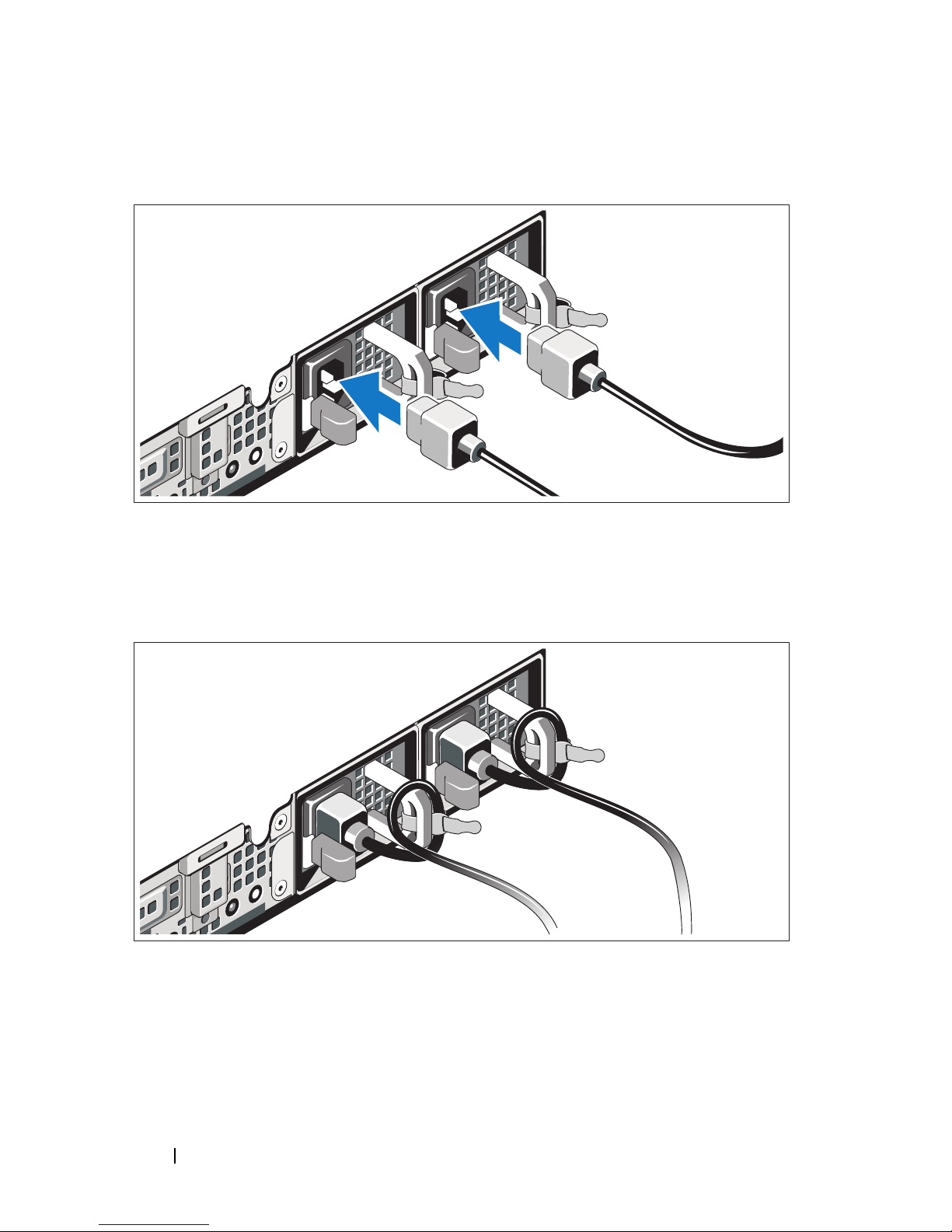

Connecting the Power Cable(s)
Connect the system’s power cable(s) to the system.
Securing the Power Cables
Bend the system power cables into a loop as shown in the illustration and
secure the cables to the brackets using the provided strap. Plug the other end
of the power cables into a grounded electrical outlet or a separate
power source such as an uninterrupted power supply (UPS) or
a power distribution unit (PDU).

Getting Started With Your System 5

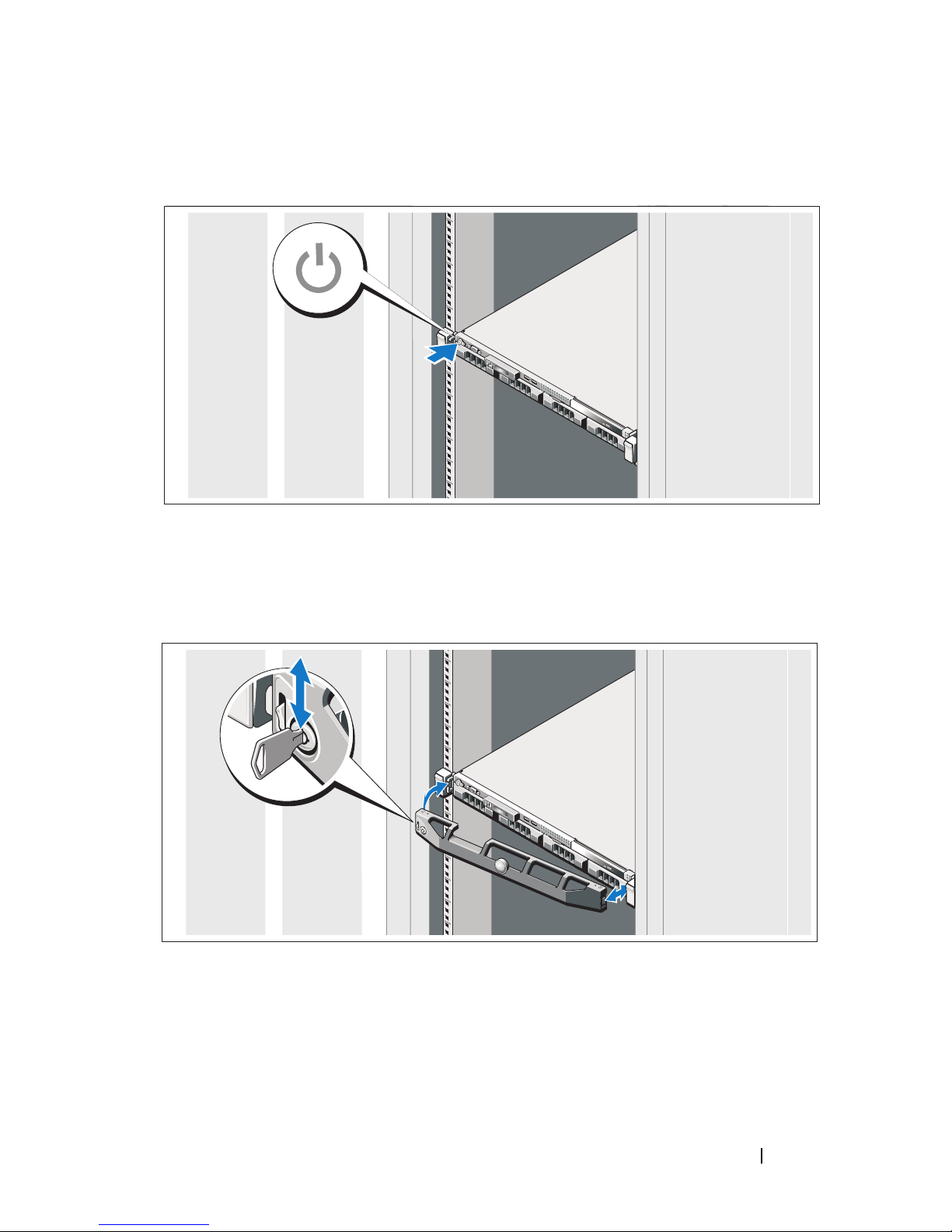

Turning On the System
Press the power button on the system. The power indicators should light.
Installing the Optional Bezel
Install the bezel (optional).

6Getting Started With Your System
Other Information You May Need
WARNING: See the safety and regulatory information that shipped with
your system. Warranty information may be included within this document or
as a separate document.
• The rack documentation included with your rack solution describes how to
install your system into a rack.
•The
Hardware Owner’s Manual provides information about system
features and describes how to troubleshoot the system and install or
replace system components. This document is available online at
support.dell.com/manuals .
• Any media that ships with your system that provides documentation
and tools for configuring and managing your system, including those
pertaining to the operating system, system management software,
system updates, and system components that you purchased
with your system.
NOTE: Always check for updates on support.dell.com/manuals and read the
updates first because they often supersede information in other documents.
Obtaining Technical Assistance
If you do not understand a procedure in this guide or if the system does not
perform as expected, see your Hardware Owner’s Manual. Dell offers
comprehensive hardware training and certification. See www.dell.com/training
for more information. This service may not be offered in all locations.

Getting Started With Your System 7
NOM Information (Mexico Only)
The following information is provided on the device described in this
document in compliance with the requirements of the official Mexican
standards (NOM):
Technical Specifications
Importer:
Model number: E07S
Supply voltage: 100–240 V CA
Frequency: 50/60 Hz
Current consumption: 5.2–2.6 A
Processor
Processor type Intel Xeon processor 3400 series
Expansion Bus
Bus type PCI Express Generation 2
Expansion slots One x16 half-length slot
One x8 half-length slot
NOTE: Both the slots support x8 routing.
Memory
Architecture 1066 MHz and 1333 MHz registered parity and
non registered DDR-III memory modules
Memory module sockets Six 240-pin
Memory module capacities 1 GB, 2 GB, 4 GB, and 8 GB (RDIMMs only)
Minimum RAM 1 GB
Maximum RAM 32 GB

8Getting Started With Your System
Drives
Hard drives Up to four 3.5" hot-swappable SAS or
SATA drives
Optical drive One optional internal slimline SATA
DVD-ROM or DVD+/-RW drive
NOTE: DVD devices are data only.
Optional external USB DVD-ROM
Connectors
Back
NIC Two RJ-45 (for integrated 1-GB NICs)
Serial 9-pin, DTE, 16550-compatible
USB Two 4-pin, USB 2.0-compliant
Video 15-pin VGA
Front
Video 15-pin VGA
USB Two 4-pin, USB 2.0-compliant
Internal
USB Two 4-pin, USB 2.0-compliant
Video
Video type Matrox G200, integrated in BMC
Video memory 8 MB graphics memory
Power
AC power supply (per power supply)
Wattage 350 W (non-redundant power supply)
400 W (redundant power supply)
Voltage 100–240 VAC, 50/60 Hz

Getting Started With Your System 9
Heat dissipation 1571 BTU/hr maximum (non-redundant
power supply)
1666 BTU/hr maximum (redundant
power supply)
Maximum inrush current Under typical line conditions and over the entire
system ambient operating range, the inrush
current may reach 25 A per power supply for
10 ms or less
Batteries
System battery CR 2032 3.0-V lithium coin cell
Physical
Height 4.29 cm (1.69 in)
Width 43.4 cm (17.09 in)
Depth 61.26 cm (24.12 in)
Weight (maximum configuration) 15 kg (33.02 lbs)
Weight (empty configuration) 5.96 kg (13.12 lbs)
Environmental
NOTE: For additional information about environmental measurements for specific
system configurations, see www.dell.com/environmental_datasheets.
Temperature
Operating 10° to 35°C (50° to 95°F) with a maximum
temperature gradation of 10°C per hour
NOTE: For altitudes above 2950 feet, the maximum
operating temperature is derated 1ºF/550 ft.
Storage –40° to 65°C (–40° to 149°F) with a maximum
temperature gradation of 20°C per hour
Relative humidity
Operating 8% to 85% (noncondensing) with a maximum
humidity gradation of 10% per hour
Storage 5% to 95% (noncondensing)
Power (continued)

10 Getting Started With Your System
Maximum vibration
Operating 0.25 G at 3–200 Hz for 15 min
Storage 0.5 G at 3–200 Hz for 15 min
Maximum shock
Operating One shock pulse in the positive z axis (one pulse
on each side of the system) of 31 G for 2.6 ms
in the operational orientation
Storage Six consecutively executed shock pulses in
the positive and negative x, y, and z axes
(one pulse on each side of the system) of 71 G
for up to 2 ms
Altitude
Operating –16 to 3048 m (–50 to 10,000 ft)
NOTE: For altitudes above 2950 feet, the maximum
operating temperature is derated 1ºF/550 ft.
Storage –16 to 10,600 m (–50 to 35,000 ft)
Airborne Contaminant Level
Class G1 as defined by ISA-S71.04-1985
Environmental (continued)

Systèmes Dell DX6004S
Mise en route du système
Modèle réglementaire : série E02S
Type réglementaire : E02S001

Remarques, précautions et avertissements
REMARQUE : une REMARQUE indique des informations importantes qui peuvent
vous aider à mieux utiliser votre ordinateur.
PRÉCAUTION : une PRÉCAUTION vous avertit d'un risque d'endommagement du
matériel ou de perte de données en cas de non-respect des instructions données.
AVERTISSEMENT : un AVERTISSEMENT indique un risque d'endommagement
du matériel, de blessure corporelle ou de mort.
____________________
Les informations que contient cette publication sont sujettes à modification sans préavis.
© 2010 Dell Inc. Tous droits réservés.
La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc.
est strictement interdite.
Marques utilisées dans ce document : Dell™, le logo DELL et PowerVault™ sont des marques de
Dell Inc., Intel®et Xeon®sont des marques déposées d'Intel Corporation aux États-Unis et dans
d'autres pays.
D'autres marques et marques commerciales peuvent être utilisées dans ce document pour faire
référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Inc. rejette
tout intérêt exclusif dans les marques et les noms commerciaux autres que les siens.
Modèle réglementaire : série E02S
Type réglementaire : E02S001
Août 2010 N/P 9V097 Rév. A00

Mise en route du système 13
Installation et configuration
AVERTISSEMENT : avant d'exécuter la procédure ci-dessous, lisez les
consignes de sécurité fournies avec le système.
Déballage du système
Sortez le système de son emballage et identifiez chaque élément.
Installation des rails et du système dans un rack
Assemblez les rails et installez le système dans le rack en suivant les consignes
de sécurité et les instructions d'installation du rack fournies avec votre
système.

14 Mise en route du système
Branchement du ou des câbles d'alimentation
Branchez le ou les câbles d'alimentation sur le système.
Fixation des câbles d'alimentation
Faites une boucle avec chaque câble (voir l'illustration), puis fixez-le à l'aide
de l'armature prévue à cet effet. Branchez ensuite l'autre extrémité de chaque
câble d'alimentation sur une prise secteur mise à la terre ou sur une source
d'alimentation autonome (onduleur ou unité de distribution de
l'alimentation).

Mise en route du système 15
Mise sous tension du système
Appuyez sur le bouton de mise sous tension du système. Les voyants
d'alimentation s'allument.
Installation du cadre en option
Installez le cadre (en option).

16 Mise en route du système
Autres informations utiles
AVERTISSEMENT : voir les informations sur la sécurité et les réglementations
qui accompagnent votre système. Les informations sur la garantie se trouvent dans
ce document ou dans un document distinct.
• La documentation fournie avec le rack indique comment installer le
système dans un rack.
•Le
Manuel du propriétaire du matériel présente les fonctionnalités du
système et contient des informations de dépannage du système et des
instructions d'installation ou de remplacement des composants du
système. Il est disponible en ligne sur le site
support.dell.com/manuals .
• Tous les supports fournis avec le système contiennent de la documentation
et des outils de configuration et de gestion du système, notamment du
système d'exploitation même et du logiciel de gestion du système, des
mises à jour et des composants système que vous avez achetés avec le
système.
REMARQUE : vérifiez toujours si des mises à jour sont disponibles sur le site
support.dell.com/manuals et lisez-les informations de mise à jour en premier,
car elles remplacent souvent les informations que contiennent les autres
documents.
Obtention d'une assistance technique
Si vous ne comprenez pas une procédure décrite dans ce guide ou si le
système ne réagit pas comme prévu, voir le Manuel du propriétaire du
matériel. Dell offre une formation exhaustive et une certification sur le
matériel. Pour plus d'informations, voir le site www.dell.com/training. Ce
service n'est disponible que dans certains pays.

Mise en route du système 17
Informations NOM (Mexique uniquement)
Les informations suivantes, relatives au périphérique décrit dans ce
document, sont fournies conformément aux exigences de la Norme Officielle
Mexicaine (NOM) :
Caractéristiques techniques
Importateur :
Numéro de modèle : E07S
Tension d'alimentation : 100–240 V CA
Fréquence : 50/60 Hz
Consommation électrique : 5,2–2,6 A
Processeur
Type de processeur Intel Xeon Processor Série 3400
Bus d'extension
Type de bus PCI Express 2e génération
Logements d'extension Un logement x16 mi-longueur
Un logement x8 mi-longueur
REMARQUE : les deux logements prennent en
charge le routage x8.
Mémoire
Architecture Barrettes de mémoire DDR-III à registres et avec
parité et sans registres, cadencées à 1066 et
1333 MHz
Connecteurs de barrettes de
mémoire
Six de 240 broches
Capacité des barrettes de mémoire 1 Go, 2 Go, 4 Go et 8 Go
(RDIMM uniquement)

18 Mise en route du système
RAM minimale 1 Go
RAM maximale 32 Go
Lecteurs
Disques durs Jusqu'à quatre lecteurs SAS ou SATA de
3,5 pouces remplaçables à chaud
Lecteur optique Un lecteur de DVD-ROM ou de DVD+/-RW
SATA ultramince interne en option
REMARQUE : les périphériques DVD sont prévus
uniquement pour l'enregistrement de données.
Un lecteur de DVD-ROM USB externe
(en option)
Connecteurs
Arrière
NIC Deux connecteurs RJ-45 (pour cartes réseau
intégrées de 1 Go)
Série Un connecteur DTE à 9 broches,
compatible 16550
USB Deux connecteurs à 4 broches, compatibles
USB 2.0
Vidéo Un connecteur VGA à 15 broches
Avant
Vidéo Un connecteur VGA à 15 broches
USB Deux connecteurs à 4 broches, compatibles
USB 2.0
Interne
USB Deux connecteurs à 4 broches, compatibles
USB 2.0
Vidéo
Type de vidéo Matrox G200, intégré au contrôleur BMC
Mémoire vidéo Mémoire graphique de 8 Mo
Mémoire (suite)
