Denon DN-470A User manual

User Guide English (3–6)
Guía del usuario Español (7–10)
Guide d’utilisation Français (11–14)
Guida per l’uso Italiano (15–18)
Benutzerhandbuch Deutsch (19–22)
Appendix English (23)

2

3
User Guide (English)
Introduction
Thank you for purchasing the DN-470A. At Denon Professional, performance and reliability
mean as much to us as they do to you. That’s why we design our equipment with only one
thing in mind—to make your performance the best it can be.
Box Contents
DN-470A
(2) 6-Pin Euroblock Connectors
(4) 4-Pin Euroblock Connectors
Power Cable
Rack Ears with Screws
User Guide
Safety & Warranty Manual
Support
For the latest information about this product (documentation, technical specifications, system
requirements, compatibility information, etc.) and product registration, visit denonpro.com.
For additional product support, visit denonpro.com/support.

4

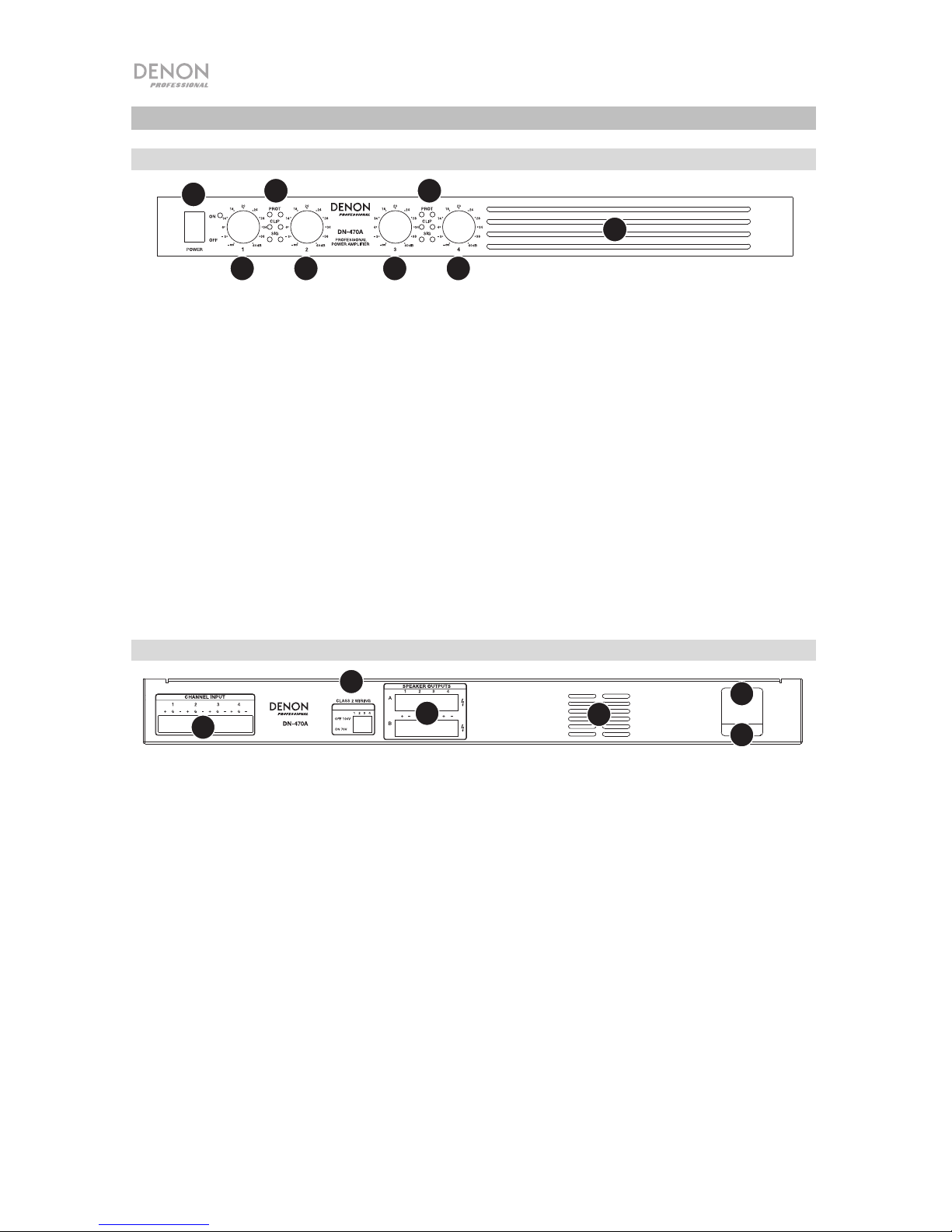

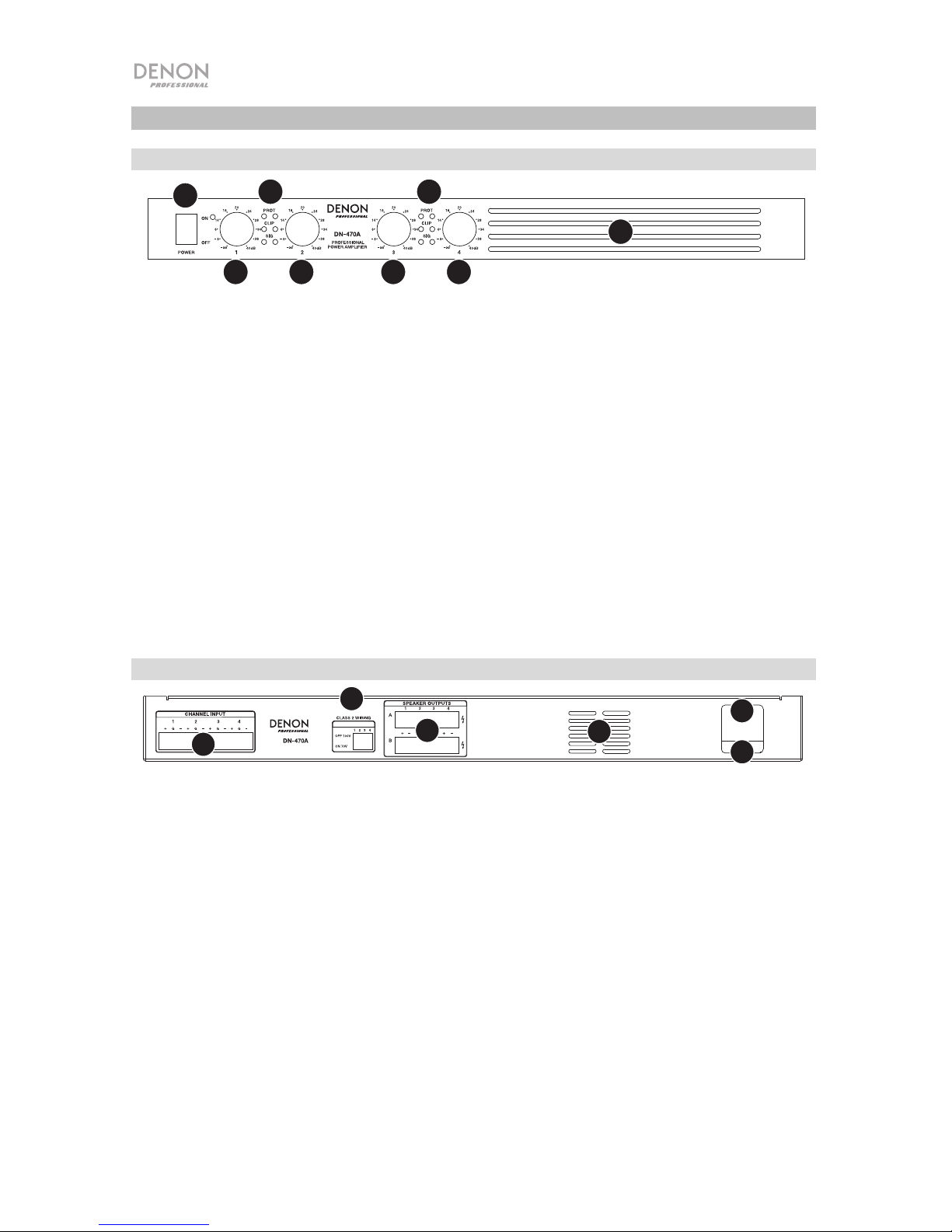

Features
Front Panel
1. Power Switch: Press this switch to power DN-470A on or off.
2. Level Knobs: Turn these knobs to set the output level for each channel.
3. Signal/Clip/Protection LEDs: These lights will illuminate different colors to show the
signal status of each channel input:
•Signal LED: The input’s Signal LED will be lit green when it is receiving a signal at
an optimal level.
•Clip LED: The input’s Clip LED is “peaking” when the LED is lit red (higher than 0 dB).
Turn its Level knob counter-clockwise or reduce the volume of the source to prevent
“clipping” (distortion).
•Protection LED: If the Protection LED turns red, the unit is in heat protection mode
and will not output sound. To restore sound output, reduce the temperature by making
sure there is good ventilation and by decreasing the signal level.
4. Air Intake Vents: Keep the vents clear from obstructions to allow air to flow through the
front grill for proper performance.
Rear Panel
1. Power Inlet: Use the included power cable to connect this input to a power outlet.
2. Fuse: If the unit’s fuse is broken, lift this tab to replace the fuse. Replace it with a fuse with
an appropriate rating. Using a fuse with an incorrect rating can damage the unit and/or fuse.
3. Inputs: Use Euroblock connectors to connect these channel inputs to your audio sources.
Each channel has a ground (G), cold/negative (–), and hot/positive (+) connector. Make
sure the wiring of each device matches each connection.
4. Outputs: Use Euroblock connectors to connect these channel outputs to your
loudspeakers. Each channel has a switch for 70V and 100V. Make sure the wiring of each
loudspeaker is done properly for each output.
5. Operation Mode Switch:Select the operation mode (70V or 100V) for each channel’s
output by moving the dip-switches to the desired position.
6. Exhaust Vents:Air from the front intake flows through the unit and exits here. For proper
performance, do not block the air vent.
1
2222
33
4
1
2
346
5
PRESET
1
22 22
33
4
1
2
346
5

5
ZONE2
SOURCE ZONE3 ZONE3 SOURCE STATUS DIMMER
VIDEO
AUX1
SETUPMIC
INTEGRATEDNETWORK AV RECEIVER
SSEERI
AVR-X4000
IN-Command
L- AUDIO - R
1CBL/SAT 3GAME 4NETWORK
QUICKSELECT
2Blu-ray
PHONES BACK
ENTER
INFO
SETUP
ZONE2
SOURCE SELECT
MASTER VOLUME
ON/OFF
AUX1
HDMI7 5V/1A
ON/OFF OPTION
Setup
Items not listed under Introduction >Box Contents are sold separately.
1. Use the included Euroblock connectors to connect the inputs on the rear panel to your
audio sources.
•Each channel input has a ground (G), cold/negative (–), and hot/positive (+) connector.
2. Use the included Euroblock connectors to connect the outputs on the rear panel to your
loudspeakers.
•Each channel output has a switch for 70V and 100V.
3. Use the included power cable to connect the power inlet to a power outlet.
4. Power on all of your audio sources (Blu-ray®players, stereos, microphones, amplifiers,
etc.).
5. Press the power switch to power on DN-470A.
6. Adjust the level knobs for each channel input as necessary.

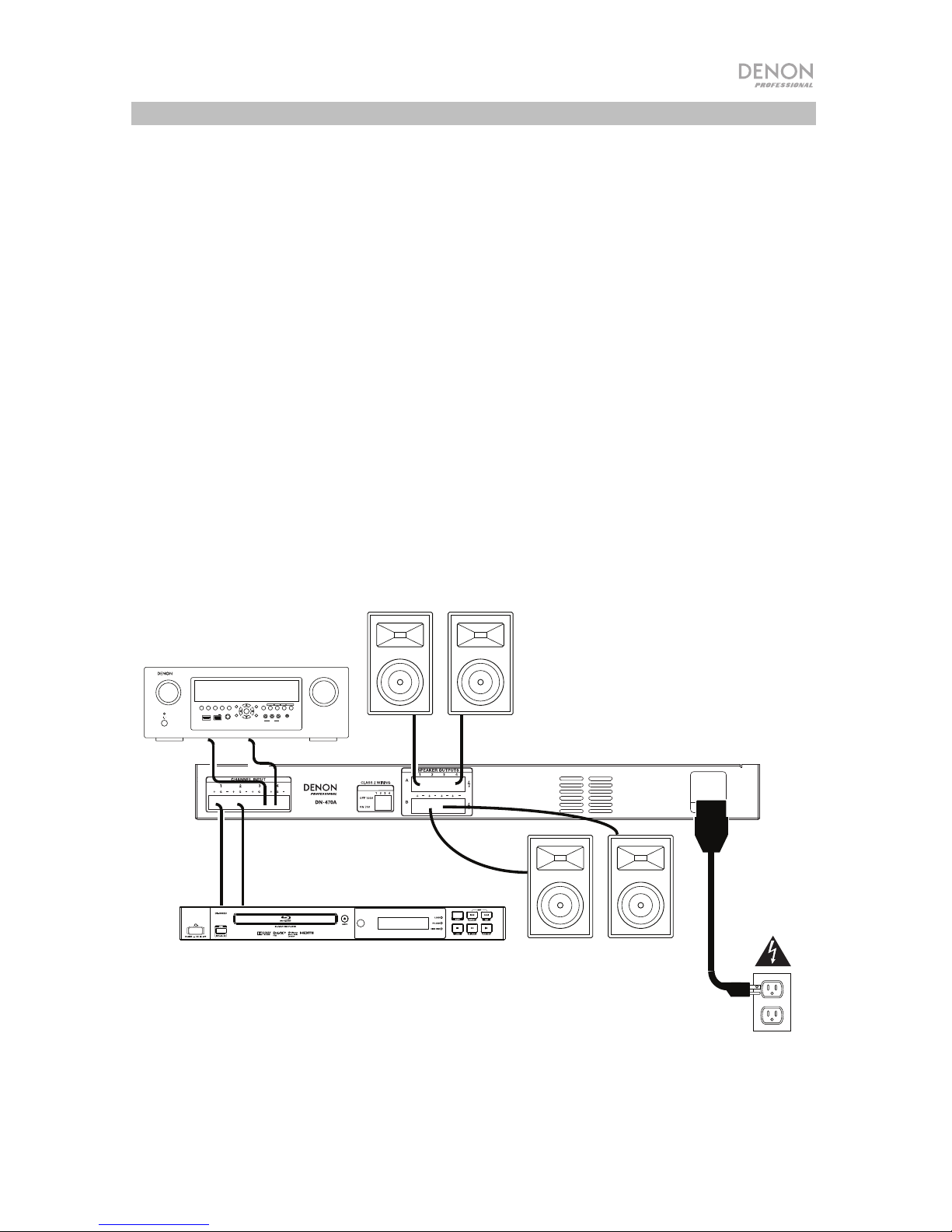

Example
Blu-ray Player
Loudspeakers
Loudspeakers
Receiver
Power

6

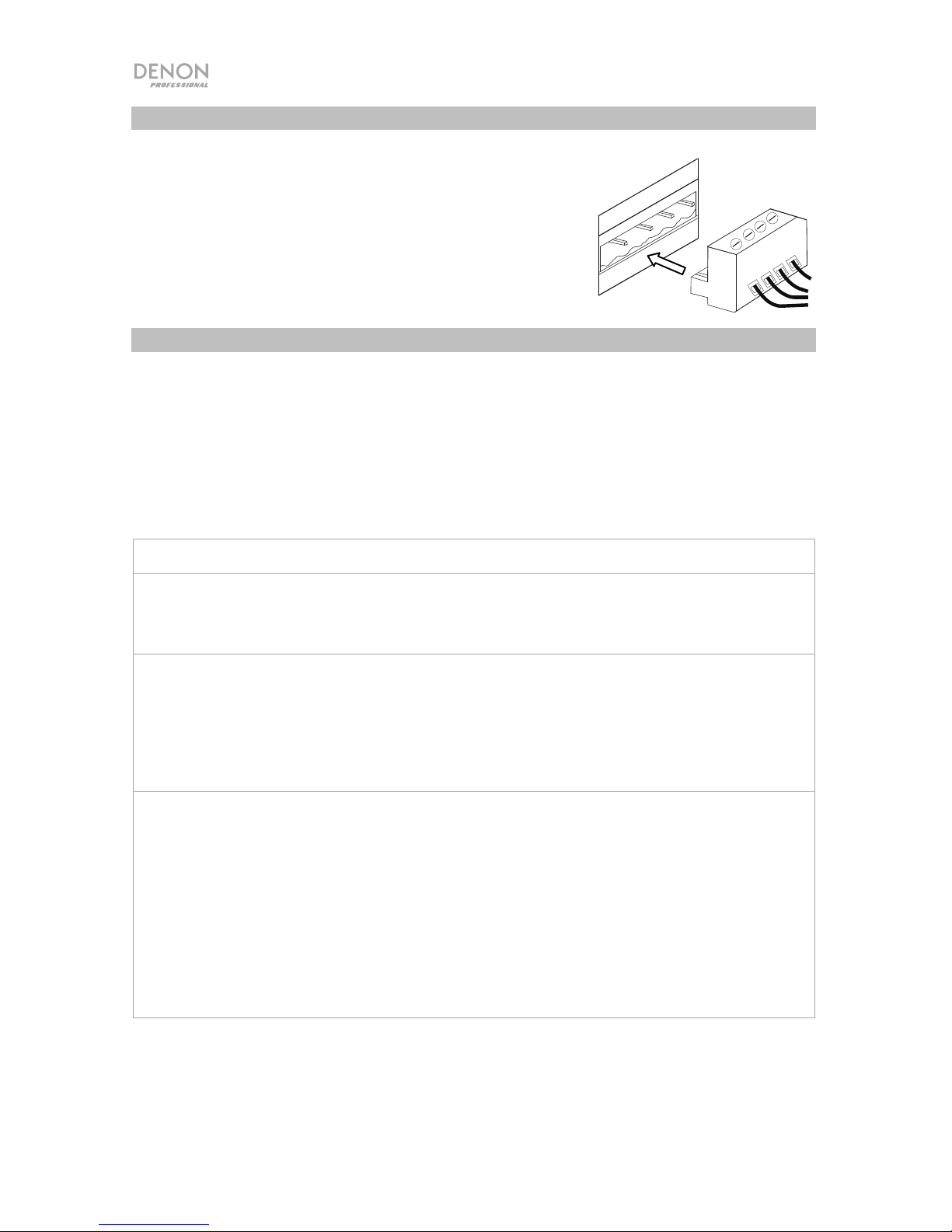

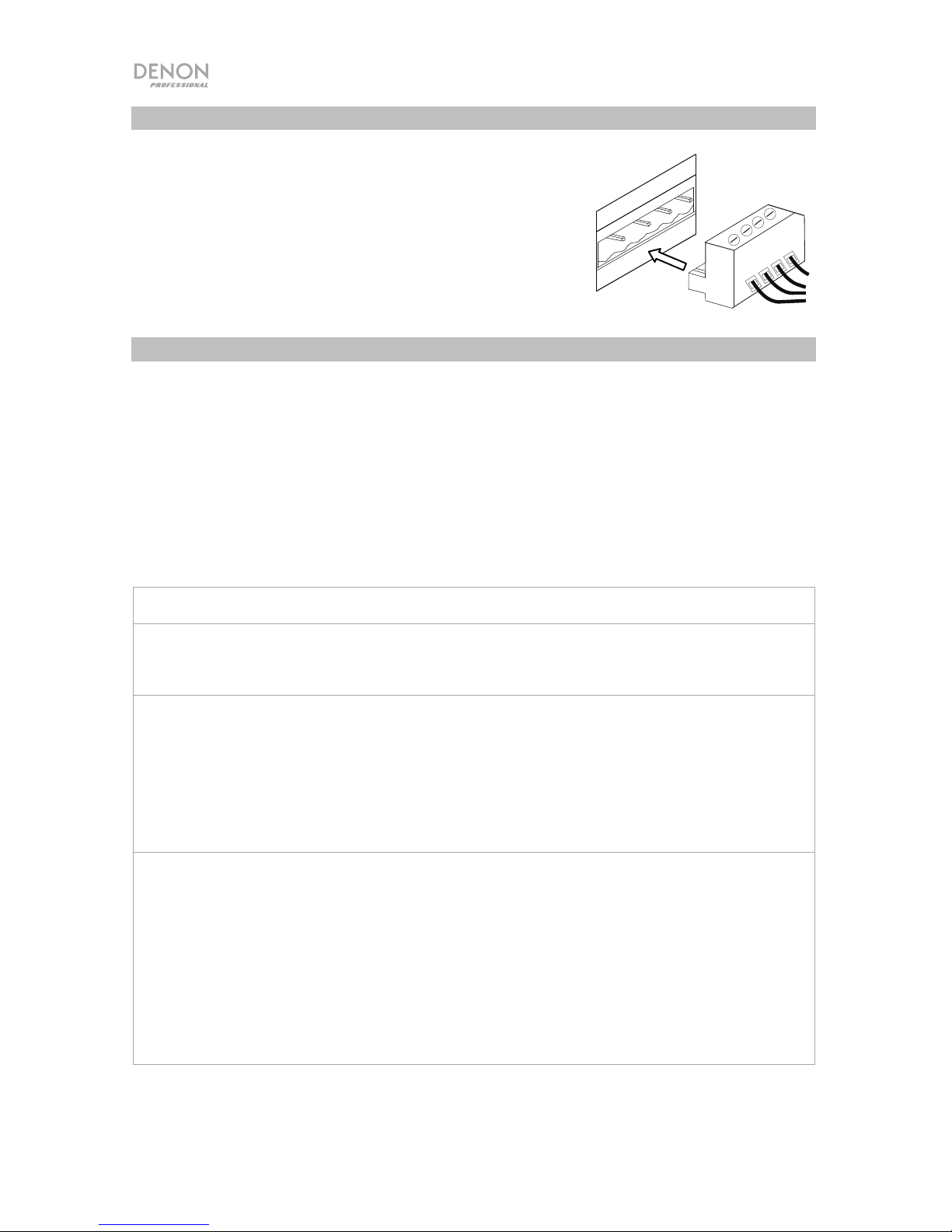

Using a Euroblock Connector
1. Twist the speaker wire to form a tight strand and insert
this into the appropriate port, pushing the wire until it is
secured inside.
2. Attach the Euroblock connector to the terminal on
DN-470A.
3. To disconnect a wire, use a small screwdriver to press in
the spring above the insert port while pulling out the
wire.
Troubleshooting
If you encounter a problem, try doing these things first:
•Make sure all cables and other connected devices are properly and securely connected.
•Make sure you are using DN-470A as described in this user guide.
•Make sure your other devices or media are working properly.
•If you believe DN-470A is not working properly, check the following table for your
problem and solution.
Problem: Solution: Please see:
Power does not turn on. Make sure DN-470A’s power inlet is
properly connected to a power outlet
using the included power cable.
Setup
DN-470A does not
produce any sound, or
the sound is distorted.
Make sure all cable and device
connections are secure and correct.
Make sure none of the cables are
damaged.
Make sure the settings on your
loudspeaker, mixer, etc. are correct.
Setup
The sound has a hum or
noise.
Check the polarity of the input
connections.
If an unbalanced connection is used,
ensure terminal (-) is linked to GND.
If the clip LED is lit, reduce the output
volume.
Check the polarity of the speaker
connections.
Setup
CH A CH B CH C CH D

7
Guía del usuario (Español)
Introducción
Gracias por comprar el DN-470A. En Denon Professional, el rendimiento y la confiabilidad
significan tanto para nosotros como para usted. Por eso es que diseñamos nuestros equipos
con una sola cosa en mente—hacer que pueda tocar su mejor interpretación.
Contenido de la caja
DN-470A
(2) 6-patillas conectores Euroblock
(4) 4-patillas conectores Euroblock
Cable de corriente
"Orejas" con tornillos para racks
Guía del usuario
Manual sobre la seguridad y garantía
Soporte
Para obtener la información más reciente acerca de este producto (documentación,
especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y
registrarlo, visite denonpro.com.
Para obtener soporte adicional del producto, visite denonpro.com/support.

8

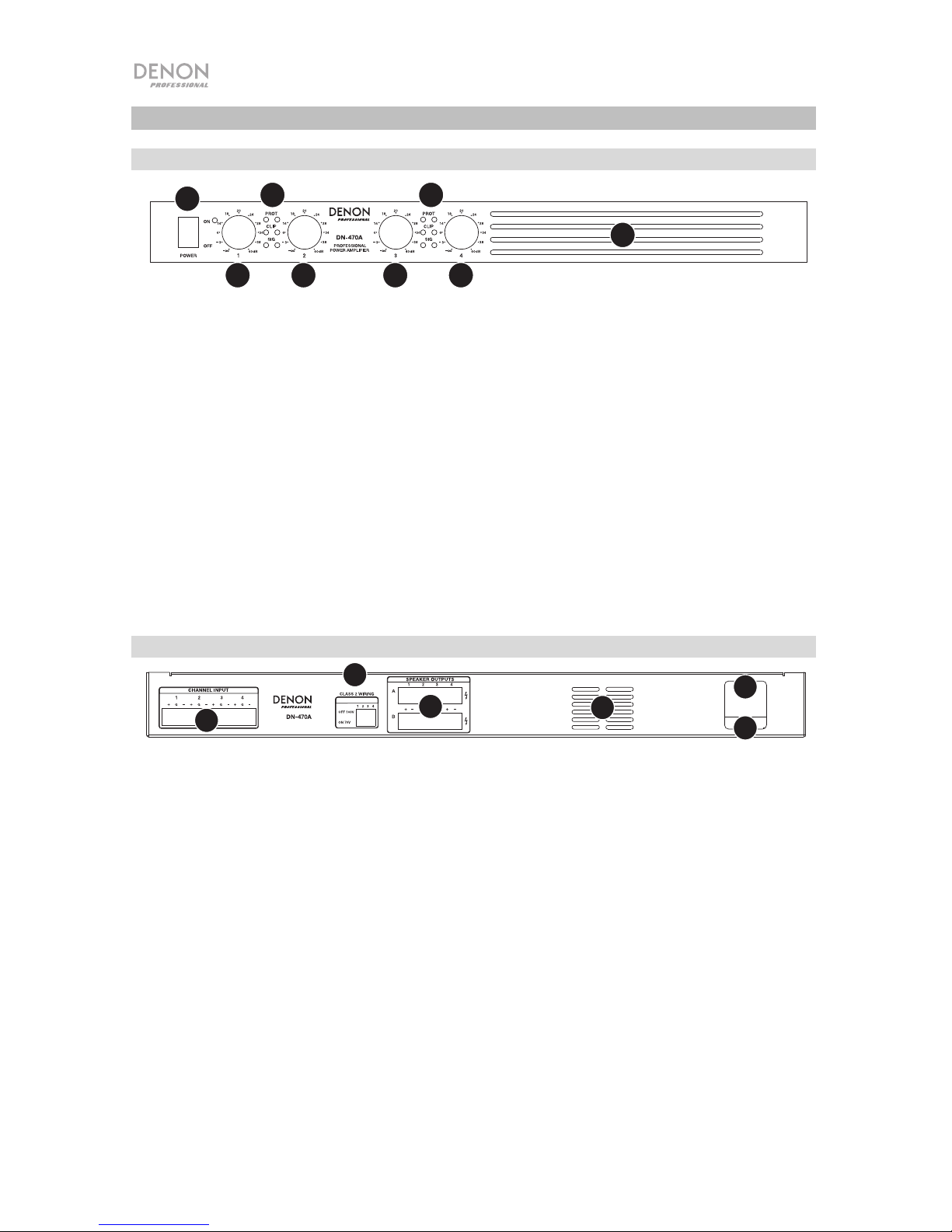

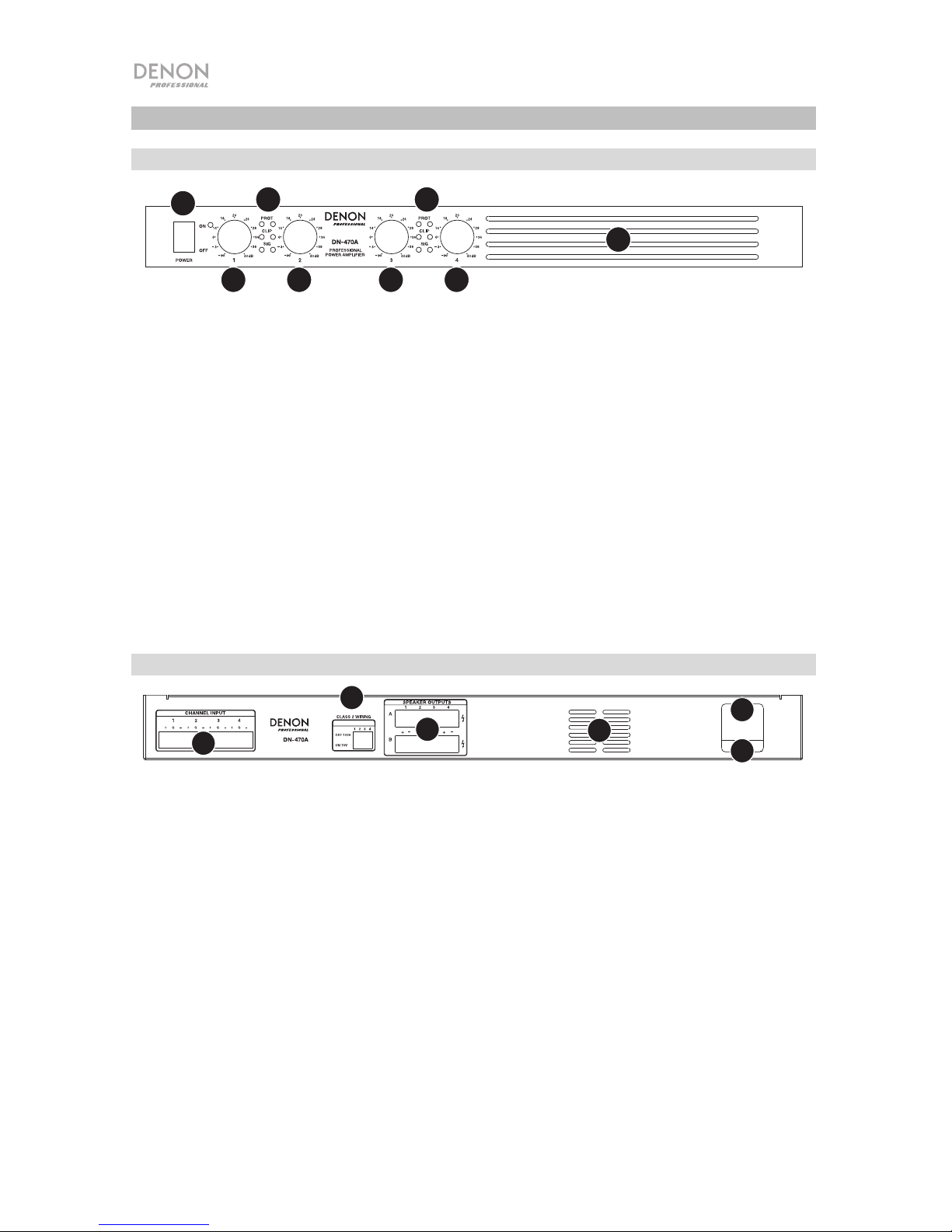

Características
Panel frontal
1. Interruptor de encendido: Pulse este interruptor para encender o apagar el DN-470A.
2. Perilla de nivel: Gire estas perillas para ajustar el nivel de salida de cada canal.
3. LED de señal/clip: Estas luces se encenderán con diferentes colores para mostrar el estado de la
señal de cada entrada de canal:
•LED de señal: El LED de señal de la entrada se encenderá de verde cuando esté recibiendo una
señal con el nivel óptimo.
•LED de recorte: El LED de recorte llega a su "pico" cuando el LED se enciende de rojo (más de
0 dB). Gire su perilla Level (Nivel) en sentido antihorario o disminuya el volumen de la fuente para
evitar el "recorte" (distorsión).
•LED de protección: Si el LED de protección se enciende de rojo, la unidad se encuentra en
modo de protección y no emitirá sonido. Para restaurar la salida de sonido, reduzca la
temperatura asegurándose de que haya una buena ventilación y disminuyendo el nivel de la
señal.
4. Ventilaciones de entrada de aire: Mantenga las ventilaciones libres de obstrucciones para permitir
que el aire fluya a través de la rejilla delantera asegurando así un buen funcionamiento.
Panel trasero
1. Entrada de corriente: Utilice el cable de corriente incluido para conectar esta entrada a una toma de
corriente.
2. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible.
Reemplácelo por un fusible con especificación apropiada. Si utiliza un fusible de especificación
incorrecta, puede dañarse la unidad y/o el fusible.
3. Entradas: Utilice conectores Euroblock para conectar estas entradas de canal a sus fuentes de audio.
Cada entrada tiene un conector a tierra (G), un conector frío/negativo (–), y un conector caliente/positivo
(+). Asegúrese de que el cableado de cada dispositivo coincida con cada conexión.
4. Salidas: Utilice conectores Euroblock para conectar estas salidas de canal a sus altavoces. Cada canal
tiene un interruptor del 70 V y 100 V. Asegúrese de que el cableado de cada altavoz sea el correcto
para cada salida.
5. Interruptor de modo de operación:Seleccione el modo de operación (70 o 100 V) para cada una de
las salidas del canal moviendo los interruptores dip a la posición deseada.
6. Ventilaciones de escape:El aire que proviene desde las entradas delanteras fluye por la unidad y sale
por aquí. Para obtener un mejor funcionamiento, no obstruya esta salida de aire.
1
2222
33
4
1
2
346
5
PRESET
1
22 22
33
4
1
2
346
5

9
ZONE2
SOURCE ZONE3 ZONE3 SOURCE STATUS DIMMER
VIDEO
AUX1
SETUPMIC
INTEGRATEDNETWORK AV RECEIVER
SSEERI
AVR-X4000
IN-Command
L- AUDIO - R
1CBL/SAT 3GAME 4NETWORK
QUICKSELECT
2Blu-ray
PHONES BACK
ENTER
INFO
SETUP
ZONE2
SOURCE SELECT
MASTER VOLUME
ON/OFF
AUX1
HDMI7 5V/1A
ON/OFF OPTION
Instalación
Los elementos que no se enumeran en Introducción >Contenido de la caja se venden por
separado.
1. Utilice los conectores Euroblock incluido para conectar las entradas del panel trasero a
sus fuentes de audio.
•Cada entrada tiene un conector a tierra (G), un conector frío/negativo (–), y un conector
caliente/positivo (+).
2. Utilice los conectores Euroblock incluido para conectar las salidas del panel trasero a sus
altavoces.
•Cada canal tiene un interruptor del 70 V y 100 V.
3. Utilice el cable de corriente incluido para conectar la entrada de corriente a una toma de
corriente.
4. Encienda todas sus fuentes de audio (reproductores de Blu-ray®, estéreos, micrófonos,
amplificadores, etc.).
5. Pulse el interruptor de encendido para encender el DN-470A.
6. Ajuste las perillas de nivel de cada entrada de canal según sea necesario.
Ejemplo
Receptor
Reproductor Blu-ray
A
ltavoces
A
ltavoces
Suministro
eléctrico

10
Uso del conector Euroblock
1. Retuerza el cable del altavoz para formar cable ajustado e
insértelo en el puerto apropiado, empujando el cable hasta que
quede sujetado firmemente en el interior.
2. Sujete el conector Euroblock el terminal de entrada del DN-
470A.
3. Para desconectar un cable, utilice un destornillador pequeño
para presionar el resorte encima del puerto de inserción
mientras que tira del cable hacia fuera.
Solución de problemas
Si experimenta problemas, realice lo siguiente:
•Asegúrese de que todos los cables y los otros dispositivos estén conectados firme y correctamente.
•Asegúrese de estar utilizando DN-470A como describe esta guía del usuario.
•Asegúrese de que todos sus otros dispositivos o medios funcionen correctamente.
•Si cree que DN-470A no está funcionando correctamente, busque su problema y solución en la
siguiente tabla.
Problema: Solución: Consulte:
La unidad no se enciende. Asegúrese de que la entrada de corriente
del DN-470A esté conectada correctamente
a una toma de corriente utilizando el cable
de corriente incluido.
I
nstalación
El DN-470A no emite ningún
sonido o el sonido está
distorsionado.
Asegúrese de que todas las conexiones de
cables y dispositivos estén firmes y
correctas.
Asegúrese de que ninguno de los cables
esté dañado.
Asegúrese de que los ajustes en su altavoz,
mezclador, etc. sean correctos.
I
nstalación
El sonido tiene un zumbido o
ruido.
Verifique la polaridad de las conexiones de
entrada.
Si se está utilizando una conexión no
balanceada, asegúrese de que el terminal (-)
esté conectado a GND.
Si el LED de recorte está encendido,
disminuya el volumen de salida.
Verifique la polaridad de las conexiones del
altavoz.
I
nstalación
CH A CH B CH C CH D

11
Guide d’utilisation (Français)
Introduction
Merci d’avoir fait l’acquisition du DN-470A. Chez Denon Professional, la performance et la
fiabilité sont aussi importantes pour nous qu’ils le sont pour vous. C’est pourquoi nous
concevons nos produits avec une seule chose en tête — faire de votre performance la
meilleure qui soit.
Contenu de la boîte
DN-470A
(2) 6-broches connecteurs Euroblock
(4) 4-broches connecteurs Euroblock
Câble d’alimentation
Équerres avec vis de montage en rack
Guide d’utilisation
Consignes de sécurité et informations concernant la garantie
Assistance
Pour les toutes dernières informations concernant la documentation, les spécifications
techniques, la configuration requise, la compatibilité et l’enregistrement du produit, veuillez
visiter denonpro.com.
Pour de l’assistance supplémentaire, veuillez visiter le site denonpro.com/support.

12
Caractéristiques
Panneau avant
1. Interrupteur d'alimentation : Cette interrupteur permet de mettre le DN-470A sous et hors tension.
2. Boutons de niveau : Ces boutons permettent de régler le niveau de sortie de chaque canale.
3. DEL du signal/d’écrêtage/protection: Ces voyants s’allument de couleurs différentes afin d’indiquer
l’état du signal de chaque entrée canale :
•DEL du signal : La DEL du signal d’entrée devient verte lorsque le signal d’entrée est de niveau
optimal.
•DEL d’écrêtage : La DEL d’écrêtage du signal d'entrée devient rouge lorsque le signal est
déformé ou écrêté (plus de 0 dB). Tournez le bouton de niveau correspondant dans le sens
antihoraire ou diminuez le volume de la source d'entrée afin d’empêcher l'écrêtage (distorsion).
•DEL de protection : Lorsque la DEL de protection devient rouge, l'appareil passe en mode de
protection contre la surchauffe et arrête de produire un signal. Pour rétablir le signal, vous devez
réduire la température de l’appareil en vous assurant qu'il y a une bonne ventilation et diminuez
le niveau de signal.
4. Grilles d'entrée d'air : Veillez à maintenir les grilles libres de toute obstruction afin de permettre à l'air
de circuler à travers la grille avant et d’assurer le bon fonctionnement de l’appareil.
Panneau arrière
1. Entrée d'alimentation : Utilisez le câble d’alimentation fourni pour brancher cette entrée à une prise
secteur.
2. Fusible : Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le
fusible. Remplacez-le par un fusible de calibre approprié. L'utilisation d'un fusible de calibre inapproprié
pourrait endommager l'appareil et/ou le fusible.
3. Entrées : Utilisez les connecteurs Euroblock pour relier ces entrées de canale à vos sources audio.
Chaque canale dispose d'un connecteur de masse (G), d'un connecteur froid/négatif (-), et d’un
connecteur chaud/positif (+). Veillez à ce que le câblage de chaque appareil corresponde à chaque
connecteur.
4. Sorties : Utilisez les connecteurs Euroblock pour relier ces sorties de canale à vos enceintes. Chaque
canale a un interrupteur 70V et 100V. Veillez à ce que le câblage de chaque enceinte soit fait
correctement pour chaque sortie.
5. Sélecteur de mode fonctionnement : Ce sélecteur permet de choisir le mode de fonctionnement (70 V
ou 100 V) de chaque sortie du canal en déplaçant les commutateurs DIP à la position désirée.
6. Grilles de sortie d’air : L'air aspiré par la grille d’entrée d’air à l’avant traverse l'appareil et est ensuite
évacué par cette sortie d’air. Afin d’assurer le bon fonctionnement de l’appareil, veillez à ne pas bloquer
cette sortie d’air.
1
2222
33
4
1
2
346
5
PRESET
1
22 22
33
4
1
2
346
5

13
ZONE2
SOURCE ZONE3 ZONE3 SOURCE STATUS DIMMER
VIDEO
AUX1
SETUPMIC
INTEGRATEDNETWORK AV RECEIVER
SSEERI
AVR-X4000
IN-Command
L- AUDIO - R
1CBL/SAT 3GAME 4NETWORK
QUICKSELECT
2Blu-ray
PHONES BACK
ENTER
INFO
SETUP
ZONE2
SOURCE SELECT
MASTER VOLUME
ON/OFF
AUX1
HDMI7 5V/1A
ON/OFF OPTION
Démarrage
Les éléments qui ne figurent pas dans Introduction >Contenu de la boîte sont vendus
séparément.
1. Utilisez le connecteurs Euroblock fourni pour connecter les entrées du panneau arrière à
vos sources audio.
•Chaque canale dispose d'un connecteur de masse (G), d'un connecteur froid/négatif
(-), et d’un connecteur chaud/positif (+).
2. Utilisez le connecteurs Euroblock fourni pour connecter les sorties du panneau arrière à
vos enceintes.
•Chaque canale a un interrupteur 70V et 100V.
3. Utilisez le câble d’alimentation fourni pour brancher l’entrée d'alimentation à une prise
secteur.
4. Mettez toutes vos sources audio (lecteurs Blu-ray, systèmes audio, microphones,
amplificateurs, etc.) sous tension.
5. Appuyez sur l'interrupteur d'alimentation pour mettre le DN-470A sous tension.
6. Réglez le bouton du niveau d’entrée de chaque canale au besoin.
Exemple
Récepteur
Lecteur Blu-ray
Enceintes
Enceintes
Alimentation

14
Utilisation d'un connecteur Euroblock
1. Torsadez le fil de l’enceinte pour former un brin serré et insérez-
le dans le port approprié, en poussant le fil jusqu'à ce qu’il soit
bien fixé à l’intérieur.
2. Fixez le connecteur Euroblock à la borne du DN-470A.
3. Pour débrancher un fil, utilisez un petit tournevis pour appuyer
sur le ressort au-dessus du port tout en tirant le fil.
Guide de dépannage
En cas de problème, procédez comme suit :
•Assurez-vous que tous les câbles et les autres périphériques sont correctement raccordés.
•Assurez-vous que vous utilisez DN-470A comme indiqué dans ce guide d’utilisation.
•Assurez-vous que vos autres appareils ou médias fonctionnent correctement.
•Si vous croyez que DN-470A ne fonctionne pas correctement, vérifiez le tableau suivant afin de
trouver le problème et la solution.
Problème : Solution : Veuillez consulter :
L’appareil ne s’allume pas. Veuillez vous assurer que le câble
d’alimentation du DN-470A est correctement
branché à l’entrée d’alimentation et à la
prise secteur.
I
nstallation
Le DN-470A ne produit
aucun son, ou le son est
déformé.
Assurez-vous que tous les câbles et
appareils soient correctement raccordés.
Assurez-vous que les câbles ne soient pas
endommagés.
Assurez-vous que les paramètres de votre
enceinte, console de mixage, etc. soient
correctement réglés.
I
nstallation
Il y a un ronflement ou des
bruits parasites dans le
signal.
Vérifiez la polarité des connexions d’entrée.
Si une connexion asymétrique est utilisée,
veillez à ce que la borne (-) soit reliée à la
mise à la terre (GND).
Si la DEL d’écrêtage est allumée, réduisez
le volume de sortie.
Vérifiez la polarité des connexions
d’enceintes.
I
nstallation
CH A CH B CH C CH D

15
Guida per l’uso (Italiano)
Introduzione
Grazie per aver acquistato il DN-470. Per noi di Denon Professional, prestazioni e affidabilità
contano moltissimo, proprio come per te. Ecco perché progettiamo i nostri dispositivi con un
unico obiettivo in mente: rendere le tue prestazioni le migliori possibili.
Contenuti della confezione
DN-470A
(2) a 6-poli connettori Euroblock
(4) a 4-poli connettori Euroblock
Cavo di alimentazione
Attacchi con viti per il rack
Guida per l’uso
Istruzioni di sicurezza e garanzia
Assistenza
Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche,
requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione,
recarsi alla pagina denonpro.com.
Per ulteriore assistenza sul prodotto, recarsi alla pagina denonpro.com/support.

16
Caratteristiche
Pannello anteriore
1. Interruttore di alimentazione: premere questo interruttore per accendere o spegnere il DN-470A.
2. Manopole Level (livello): servirsi di queste manopole per regolare il livello di uscita di ciascuna canal.
3. LED di segnale/clip/protezione: queste spie si illuminano di colori diversi per illustrare lo stato del
segnale di ciascun ingresso di canal:
•LED segnale: quando riceve un segnale a un livello ottimale, il LED di segnale si illumina di
verde.
•LED clip: il LED clip di ingresso ha un “picco” quando si illumina di rosso (superiore a 0 dB).
Girare la relativa manopola Level in senso antiorario o abbassare il volume della fonte per
impedire il “clipping” (distorsione).
•LED protezione: se il LED di protezione diventa rosso, l’apparecchio si trova in modalità di
protezione e non emette suoni. Per ripristinare l’uscita audio, ridurre la temperatura
assicurandosi che ci sia una buona ventilazione e riducendo il livello di segnale.
4. Ventole di ingresso dell'aria: mantenere le ventole libere da ostruzioni per consentire all’aria di fluire
attraverso la griglia anteriore e garantire un funzionamento adeguato.
Pannello posteriore
1. Ingresso di alimentazione: servirsi del cavo di alimentazione in dotazione per collegare questo
ingresso ad una presa di alimentazione.
2. Fusibile: se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il
fusibile con uno dalla tensione nominale adeguata. L'utilizzo di un fusibile dalla tensione nominale errata
può danneggiare l'apparecchio e/o il fusibile.
3. Ingressi: servirsi di connettori Euroblock per collegare questi ingressi di canal a il tuo fonti audio.
Ciascun ingresso presenta un connettore di messa a terra (G), un connettore freddo/negativo (-) e un
connettore caldo/positivo (+). Assicurarsi che il cablaggio di ciascun dispositivo corrisponda a ciascun
collegamento.
4. Uscite: servirsi di connettori Euroblock per collegare questi uscite di canal a il tuo altoparlanti.
Ciascuna canal presenta un interruttore per 70V e 100V. Assicurarsi che il cablaggio di ciascun
altoparlante sia effettuato correttamente per ciascuna uscita.
5. Interruttore modalità di funzionamento:selezionare la modalità di funzionamento (70V o 100V) per
ciascuna uscita canale portando i commutatori sulla posizione desiderata.
6. Ventole di sfiato:l’aria proveniente dalla valvola di ingresso anteriore fluisce attraverso l’apparecchio e
viene emessa a questo livello. Per un corretto funzionamento, non bloccare la ventola.
1
2222
33
4
1
2
346
5
PRESET
1
22 22
33
4
1
2
346
5

17
ZONE2
SOURCE ZONE3 ZONE3 SOURCE STATUS DIMMER
VIDEO
AUX1
SETUPMIC
INTEGRATEDNETWORK AV RECEIVER
SSEERI
AVR-X4000
IN-Command
L- AUDIO - R
1CBL/SAT 3GAME 4NETWORK
QUICKSELECT
2Blu-ray
PHONES BACK
ENTER
INFO
SETUP
ZONE2
SOURCE SELECT
MASTER VOLUME
ON/OFF
AUX1
HDMI7 5V/1A
ON/OFF OPTION
Configurazione
Elementi non elencati sotto Introduzione >Contenuti della confezione sono venduti separatamente.
1. Servirsi dei connettori Euroblock in dotazione per collegare la ingressi sul pannello
posteriore a il tuo fonti audio.
•Ciascun ingresso presenta un connettore di messa a terra (G), un connettore
freddo/negativo (-) e un connettore caldo/positivo (+).
2. Servirsi dei connettori Euroblock in dotazione per collegare la uscite sul pannello
posteriore a il tuo altoparlanti.
•Ciascuna canal presenta un interruttore per 70V e 100V.
3. Servirsi del cavo di alimentazione in dotazione per collegare l'ingresso di alimentazione
ad una presa di alimentazione.
4. Accendere tutte le fonti audio (lettori Blu-ray®, stereo, microfoni, amplificatori, ecc.).
5. Premere l'interruttore di alimentazione per accendere il DN-470A.
6. Regolare le manopole di livello per ciascun ingresso di canal come necessario.
Esempio
Ricevitore
Lettore Blu-ray
A
ltoparlanti
A
ltoparlanti
Alimentazione

18
Utilizzo di un connettore Euroblock
1. Girare il cavo dell'altoparlante per formare un fascio stretto e
inserirlo nella porta adeguata spingendo il cavo fino a quando
non è ben fisso all'interno.
2. Fissare il connettore Euroblock al di ingresso sul DN-470A.
3. Per scollegare un cavo, servirsi di un piccolo cacciavite per
premere la molla al di sopra della porta di inserimento mentre si
estrae il cavo stesso.
Risoluzione di problemi
In caso di problemi, procedere come segue:
•Assicurarsi che tutti i cavi e i dispositivi siano collegati in maniera corretta e ben salda.
•Assicurarsi di utilizzare DN-470A come descritto nel presente guida per l'uso.
•Assicurarsi che gli altri dispositivi o media funzionino correttamente.
•Se si ritiene che DN-470A non funzioni come si deve, verificare nella seguente tabella il problema
riscontrato e la relativa soluzione.
Problema: Soluzione: Si veda:
Non si accende. Assicurarsi che l'ingresso di alimentazione
del DN-470A sia collegato a una presa di
alimentazione utilizzando le cavo in
dotazione.
I
nstallazione
Il DN-470A non produce
alcun suono o il suono è
distorto.
Assicurarsi che tutti i cavi e i collegamenti ai
dispositivi siano sicuri e corretti.
Assicurarsi che non vi siano cavi
danneggiati.
Assicurarsi che le impostazioni degli
altoparlanti, mixer, ecc. siano corrette.
I
nstallazione
Il suono presenta ronzio o
rumore.
Verificare le polarità delle connessioni di
ingresso.
Se viene utilizzata una connessione non
bilanciata, assicurarsi che il terminale (-) sia
collegato a GND.
Se il LED clip è acceso, ridurre il volume di
uscita.
Verificare le polarità delle connessioni
dell’altoparlante.
I
nstallazione
CH A CH B CH C CH D

19
Benutzerhandbuch (Deutsch)
Einführung
Vielen Dank für den Kauf des DN-470A. Bei Denon Professional schätzen wir Leistung und
Zuverlässigkeit - genau wie Sie. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen
Ziel vor Augen: Ihre Anwendung so gut wie möglich zu unterstützen.
Lieferumfang
DN-470A
(2) 6-Pin Euroblock-Anschlüsse
(4) 4-Pin Euroblock-Anschlüsse
Netzkabel
Rackmontagewinkel mit Schrauben
Benutzerhandbuch
Sicherheitshinweise und Garantieinformationen
Kundendienst
Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten,
Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung
besuchen Sie denonpro.com.
Für zusätzlichen Produkt-Support besuchen Sie denonpro.com/support.

20
Funktionen
Vorderseite
1. Netzschalter: Drücken Sie diesen Schalter, um DN-470A ein- oder auszuschalten.
2. Pegelregler: Drehen Sie diese Regler, um den Ausgangspegel für jede Canale einzustellen.
3. Signal-/Clipping/Schutz-LEDs: Diese Dioden leuchten in unterschiedlichen Farben, um den
Signalstatus des jeweiligen Canale-Eingänge anzuzeigen:
•Signal-LED: Die Signal-LED des Eingangs leuchtet grün, wenn ein Signal mit optimalem Pegel
empfangen wird.
•Clip-LED: Die Clip-LED des Eingangs leuchtet, wenn die LED rot leuchtet (höher als 0 dB).
Drehen Sie den Pegelregler gegen den Uhrzeigersinn oder verringern Sie die Lautstärke der Quelle,
um „Clipping“ (Verzerrung) zu vermeiden.
•Schutz-LED: Wenn die Schutz-LED rot leuchtet, befindet sich das Gerät im Hitzeschutzmodus
und gibt keinen Ton aus. Um die Tonausgabe wiederherzustellen, reduzieren Sie die
Temperatur, indem Sie auf gute Belüftung achten und den Signalpegel verringern.
4. Lufteinlassöffnungen: Halten Sie die Lufteinlässe frei von Hindernissen, damit die Luft durch das
Frontgitter strömen kann, um die richtige Leistung zu erzielen.
Rückseite
1. Stromanschluss: Verwenden sie das mitgelieferte Stromkabel, um diesen Eingang mit einer Steckdose
zu verbinden.
2. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung
zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt. Die
Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung
beschädigen.
3. Eingänge: Verwenden Sie Euroblock-Anschlüsse, um diese Canaleneingänge mit Iher Audioquellen zu
verbinden. Jeder Canaleneingang hat eine Basis (G), einen kalten/negativ (-) und einen heißen/positiv (+)
anschluss. Vergewissern Sie sich, dass die Verkabelung aller Geräte mit den jeweiligen Anschlüssen
übereinstimmt.
4. Ausgänge: Verwenden Sie Euroblock-Anschlüsse, um diese Canale Ausgänge mit Ihre Lautsprechern
zu verbinden. Jede Canale hat einen schalter für 70V und 100V. Stellen Sie sicher, dass die
Verdrahtung jedes Lautsprechers für jeden Ausgang korrekt erfolgt.
5. Betriebsmodusschalter: Wählen Sie den Betriebsmodus (70V oder 100V) für jeden Kanalausgang,
indem Sie die DIP-Schalter in die gewünschte Position bringen.
6. Abluftöffnungen: Luft aus dem vorderen Einlass strömt durch das Gerät und tritt hier aus. Um eine
einwandfreie Funktion zu gewährleisten, blockieren Sie den Luftauslass nicht.
1
2222
33
4
1
2
346
5
PRESET
1
22 22
33
4
1
2
346
5
