Denon DVD-3910 User manual
SERVICE MANUAL
MODEL
DVD-3910
DVD AUDIO-VIDEO / SUPER AUDIO CD PLAYER
Tokyo, Japan
X0200V.01 DE/CDM 0407
For U.S.A., Canada, Europe, Asia,
& Japan model
サービスをおこなう前に、このサービスマニュアルを
必ずお読みください。本機は、火災、感電、けがなど
に対する安全性を確保するために､さまざまな配慮を
おこなっており、また法的には「電気用品安全法」に
もとづき、所定の許可を得て製造されております。
従ってサービスをおこなう際は、これらの安全性が維
持されるよう、このサービスマニュアルに記載されて
いる注意事項を必ずお守りください。
本機の仕様は性能改良のため、予告なく変更する
ことがあります。
Please use this service manual with referring to the
operating instructions without fail.
Some illustrations using in this service manual are
slightly different from the actual set.
修理の際は、必ず取扱説明書を参照の上、作業を
行ってください。
本文中に使用しているイラストは、説明の都合上
現物と多少異なる場合があります。
補修用性能部品の保有期間は、製造打切後8年です。
注 意
For purposes of improvement, specifications and
design are subject to change without notice.
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
2
DVD-3910

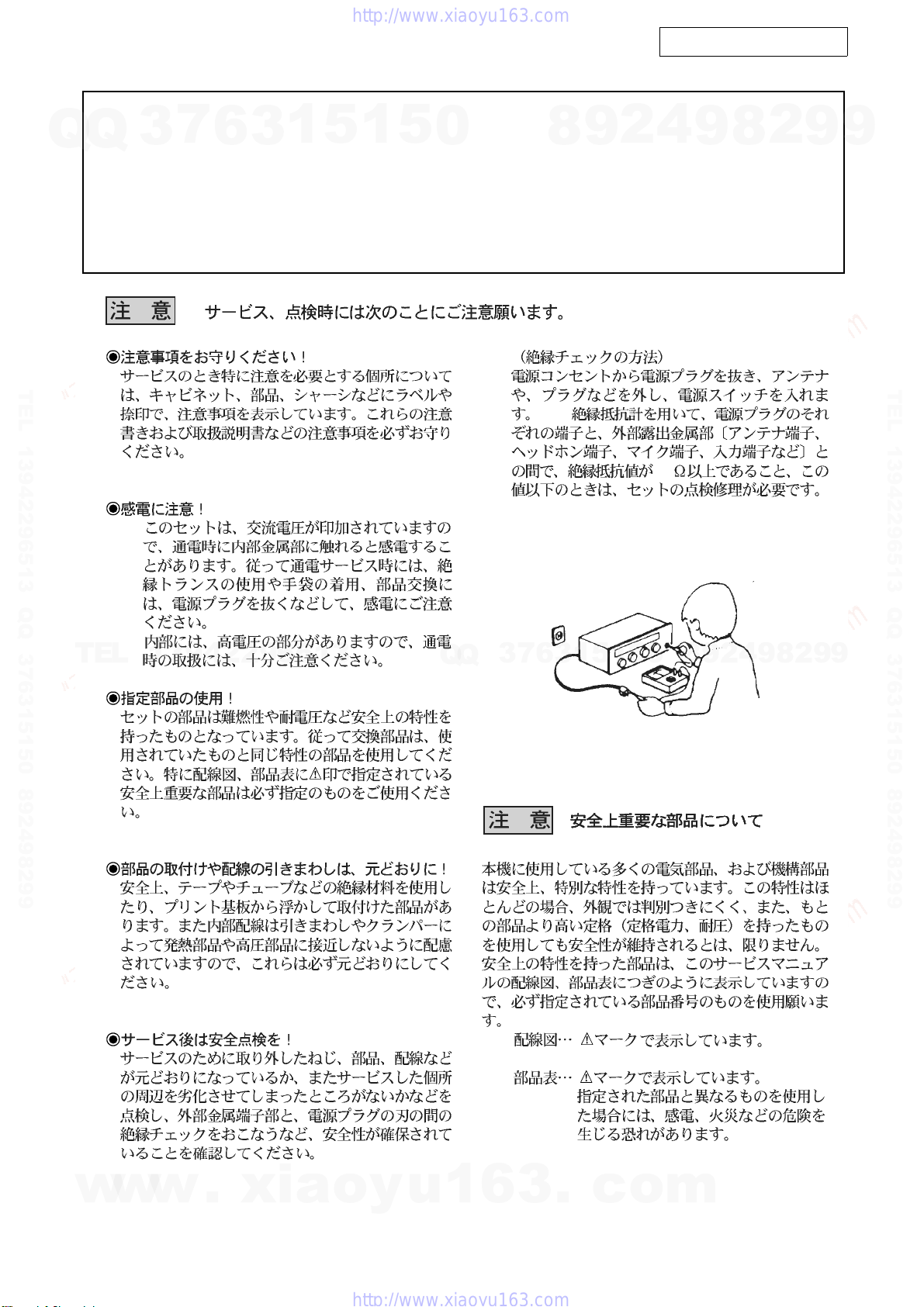

SAFETY PRECAUTIONS
Thefollowingcheckshouldbeperformedforthecontinuedprotectionofthecustomerandservicetechnician.
LEAKAGE CURRENT CHECK
Beforereturningtheunittothecustomer,makesureyoumakeeither(1)aleakagecurrentcheckor(2)alinetochassis
resistancecheck.Iftheleakagecurrentexceeds0.5milliamps,oriftheresistancefromchassistoeithersideofthe
powercordislessthan460kohms,theunitisdefective.
LASER RADIATION
Donotstareintobeamorviewdirectlywithopticalinstruments,class3Alaserproduct.
(1)
(2)
500V
1M
(1)
(2)
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
3
DVD-3910
WIRE ARRANGEMENT
If wire bundles are untied or moved to perform adjustment
or parts replacement etc.,be sure to rearrange them neatly
as they were originally bundled or placed afterward.
Otherwise, incorrect arrangement can be a cause of noise
generation.
Wire arrangement viewed from the top
(Europe model only)
ワイヤー整形図
調整や部品の交換等により、ワイヤー類の結束をはずした
り移動させた場合には、それらの作業が完了した時点でワ
イヤーの整形をおこなってください。正しく整形されてい
ないとノイズ発生の原因となることがあります。
上面からみたワイヤー整形
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
4
DVD-3910
DISASSEMBLY
(Follow the procedure below in reverse order when reas-
sembling.)
分解と廃棄(Disassembly and abandonment)
No. Part Name Q’ty Material Weight No. Part Name Q’ty Material Weight
ｃ･1 Loader Panel ass’y (1) - 15g ｍ･1 Top cover (1) SECC+PVC 1,325g
ｃ･2 DVD mechanism ass’y (1) - 1,053g ｍ･2 Front angle (1) SECC 147g
ｃ･3 Power P.W.B. ass’y (1) - 297g ｍ･3 Ieee1394 top Shield (1) SPCC 57g
ｃ･4 Ac inlet (1) - 9g ｍ･4 Ieee1394 bottom Shield (1) SECC 92g
ｃ･5 Ferrite core & 3P VH wire (1) - 34g ｍ･5 Rear panel (1) SECC 300g
ｃ･6 Video P.W.B. ass’y (1) - 154g ｍ･6 Mecha base (1) SECC 805g
ｃ･7 Scart P.W.B. ass’y (1) - 40g ｍ･7 Bottom cover (1) SECC 1,750g
ｃ･8 Audio P.E.B. ass’y (1) - 166g ｍ･8 Chassis (1) SECC 1,730g
ｃ･9 IEEE1394 P.W.B. ass’y (1) - 84g ｍ･9 Spring (1) SUS304 1g
ｃ･10 System P.W.B. ass’y (1) - 215g ｍ･
10
Front panel (1) A6063SS 345g
ｃ･11 D12mm knob ass’y (1) - 3g ｍ(Metals) totals 6,553g
ｃ･12 Display P.W.B. ass’y (1) - 128g
ｃ･13 Power-1 P.W.B. ass’y (1) - 15g No. Part Name Q’ty Material Weight
ｃ･14 Power knob(MAIN) ass’y (1) - 1g ｓ･1 Screw 3X6 CBTS(S)-B (48) SW 25g
ｃ･15 Power-2 P.W.B. ass’y (1) - 7g ｓ･2 Screw 4X8 3P
SWELLING
(9) SW 15g
ｃ･16 Power knob(SUB) ass’y (1) - 2g ｓ･3 Screw 3X8 CBTS(S)-Z (26) SW 16g
ｃWire ( the othes ) (1) - 49g ｓ･4 Screw 3X8 CBS-Z (2) SW 1g
ｃ(Complex) totals 2,272g ｓ･5 Screw 3X8 CFTS(S) (2) SW 1g
ｓ･6 Screw 3X8 FIXING (8) SW 6g
No. Part Name Q’ty Material Weight ｓ･7Ｐ3 nut for DVI (2) SW 2g
ｐ･1 P.W.B. support (1) PA66 1g ｓ･8Ｐ3 nut for RS-232C (2) SW 2g
ｐ･2 Foot ass’y (4) ABS 82g ｓ･9 Screw 3X8 CBTS(P)-B (16) SW 9g
ｐ･3 P.W.B. spacer (6) PA66 2g ｓ･
10
Screw 3X10 Special (2) SW 3g
ｐ･4 Lens (1) PMMA 1g ｓWasher (2) SPCC/SK 1g
ｐ･5 Blind ass’y (1) PVC+ 8g ｓ(Screws) totals 81g
ｐ･6 Inner panel ass’y (1) ABS 261g
ｐ･7 Part of inner panel (1) ABS 4g Total-Weight 9,270g
ｐ･8 Rubber sheet (2) CR 3g Single-material Weight 6,998g
ｐ･9 Rubber sheet (1) CR 2g Complex-material Weight 2,272g
ｐ(Plastics) totals 364g
(1)Disassembly of a set
It decomposes according to a work procedure 1.〜11.
clause.
(2)Judgment of use parts
It classifies according to the discernment signs in a
figure (c, m, s, p, etc.).
(3)Abandonment of parts
Each part article is discarded according to the
specification abandonment method of each
self-governing body.
(1)セットの分解
作業手順 1.〜11.項に従い分解を実施します。
(2)使用部品の分別
図中の識別記号(c,ｍ,ｓ,ｐ等)に従い分別する。
(3)部品の廃棄
各部品は、各自治体の指定廃棄方法に従い廃棄する。
各部のはずしかた
（組み立てるときは、逆の順序で行ってください。）
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
5
DVD-3910

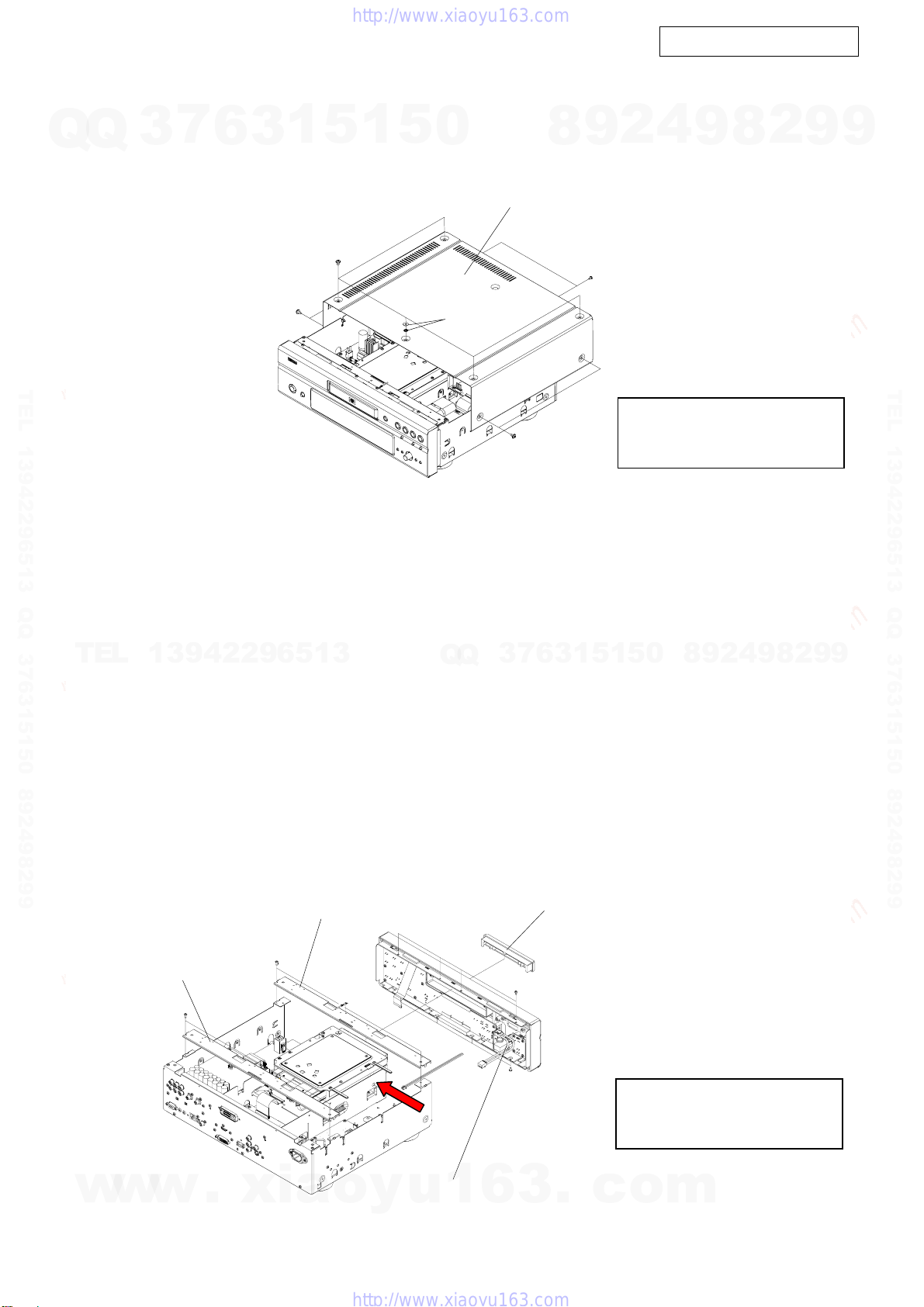

1. Top cover
2. Front panel sub ass'y & etc.
(1)Remove 2 screws(s ･1) on the rear side and 9
screws(s･2) on the top and the both sides.
Remove 2-washer at the front center on the top.
(2)Widen the Top cover a little laterally, then detach it
with sliding.
(1)背面側から s･１のねじ 2 本と天･側面から s･2 のねじ 9
本をはずします。天前中央のみﾜｯｼｬｰ 2 個共締め。
(2)左右へ少し広げて m･1：Topcover をはずします
2-1.ﾃﾞｨｽｸﾄﾚｲが電動でｵｰﾌﾟﾝ出来る場合
(1)電源を入れ｢OPEN/CLOSE｣ﾎﾞﾀﾝを押して、ﾃﾞｨｽｸﾄﾚｲを
開きます。
(2)ｃ･1：Loaderpanelass'y を持ち上げてはずします。
(3)ﾃﾞｨｽｸﾄﾚｲを閉じます。
(4)a･1：Frontpanelsubass'y からのﾜｲﾔｰ[CX031][CX025]
[CY211] をはずします。
(5)天・底面からｓ･１のねじ各 4 本をはずし、a･1：Front
panelsubass'y をはずします。
(6)天面からｓ･3 のねじ 2 本をはずし、ｍ･2：Frontangle
をはずします。国内モデルのみ 2 個使用。
2-2.ﾃﾞｨｽｸﾄﾚｲが電動でｵｰﾌﾟﾝ出来ない場合
(1)左側面のΦ8mm 孔よりﾄﾞﾗｲﾊﾞｰ等を挿し込みﾒｶﾕﾆｯﾄの
ﾌﾟﾚｰﾄｷﾞｱを押してﾃﾞｨｽｸﾄﾚｲを開きます。(矢印方向)
(2)2-1.(2)〜(6)の作業に同じ。
ｓ･2
㨟㨯1
ｓ･2
m･1：Top cover
ｓ･2
ｓ：2-washer
㨟㨯1
ｓ･1
ｃ･1：Loader panel ass’y
m･2：Front angle
ｓ･3
ａ･１：Front panel sub ass’y
s･1：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
s･2：締結トルク：1.0Nm
（Tighten-torque）
s･1：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
2-1.When the Disc tray can be ejected electrically.
(1)Switch on , and press ｢OPEN/CLOSE｣button to
open the Disc tray.
(2)Detach the Loader panel ass'y by lifting.
(3)Close the Disc tray.
(4)Disconnect the wire [CX031] [CX025] [CY211]
connecting a･1：From the Front panel sub ass’y.
(5)Remove 4 top screws(s･1) and 4 bottom screws
(s･1) , then detach the Front panel sub ass’y .
(6)Remove 2 top screws(s･3) , then detach the m2 :
Front angle.Use 2 pieces of F.Angle for Japan.
2-2.When the Disc tray cannot be ejected
electrically.
(1)Insert a driver into the left 8mm hole , and push
the Plate Gear of the DVD Mechanism , to open the
Disc Tray.(Arrow direction)
(2)The same steps described on 2-1.(2)〜(6).
m･2：Front angle
(only Japan)
ｓ･3
(only Japan)
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
6
DVD-3910

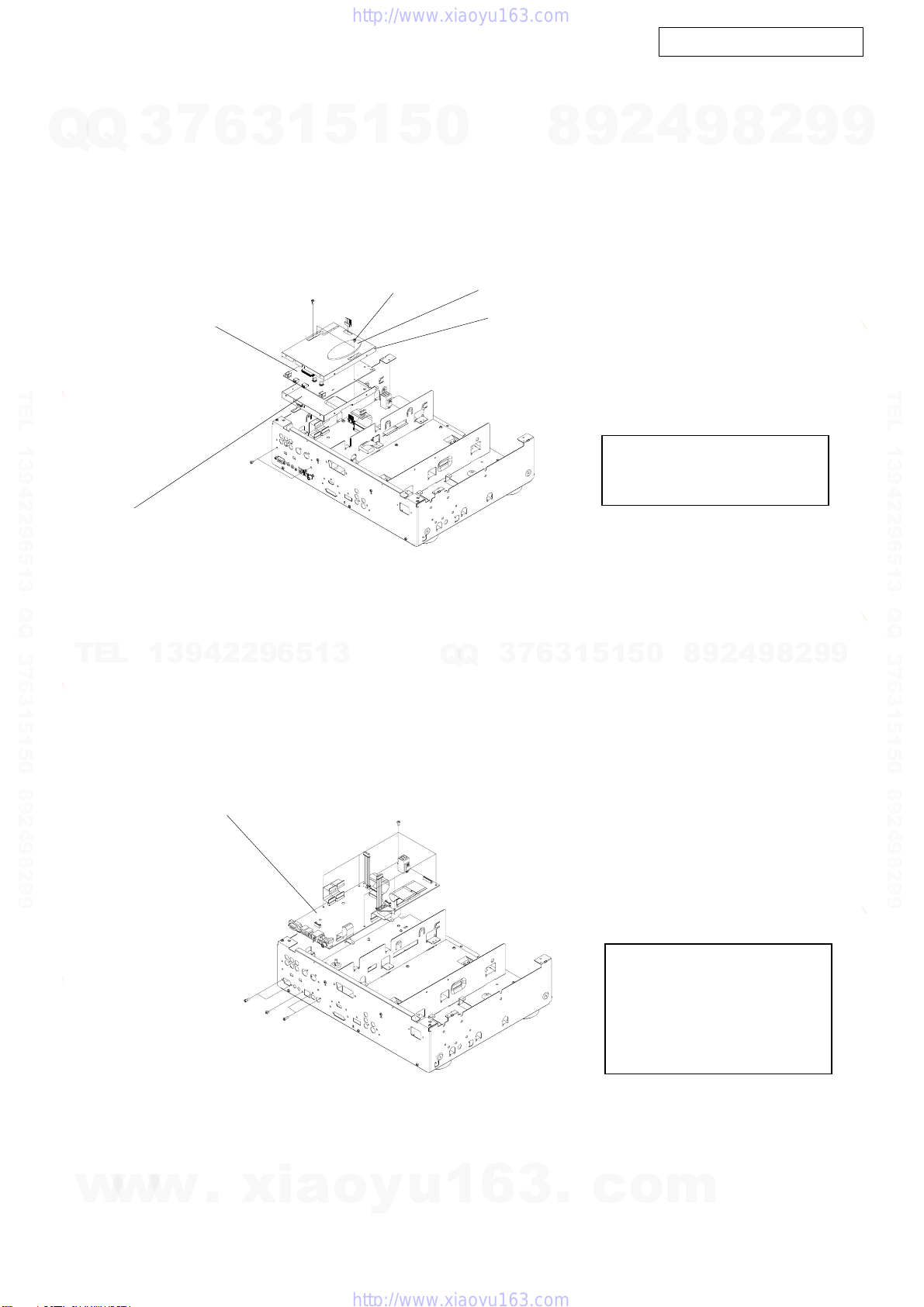

3.DVD mechanism ass'y
4.Power P.W.B. ass'y etc.
c･2：DVD mechanism ass'y
ｓ･3
ｓ･5
ｃ･4：Ac inlet
c･3：Power P.W.B. ass'y
ｓ･3
c･5：Ferrite core & 3P VH wire
(1)Remove 4 screws(s･3) on the top side.
(2)Disconect [CY251] [CY301] [CY171] [CX331] [CY101]
from the MAIN P.W.B.(GU-3618).
(3)Take the DVD mechanism ass'y(c･2) off.
(1)天面側から s･3 のねじ 4 本をはずします。
(2)ﾒｲﾝ基板(GU-3618)よりﾜｲﾔｰ[CY251] [CY301] [CY171]
[CX331][CY101]をはずします。
(3)ｃ･2：DVDmechanismass'y をはずします。
4-1.電源基板 ass'y
(1)側面からｓ･4 のねじ 2 本と天面からｓ･3 のねじ 5 本
をはずします。日本向けモデルのみ 1P-3P EH ﾜｲﾔｰが
[CX131]横に共締。
(2)ｃ･5：電源基板 ass'y からﾜｲﾔｰ[CX131][CX051][CX024]
をはずします。
(3)ｃ･5：電源基板 ass'y をはずします。
4-2.ACINLET
(1)背面からｓ･5 のねじ 2 本をはずします。
(2)c・4：ACINLET から STO ｺﾈｸﾀｰをはずします。
(3)c・4：ACINLET をはずします。
4-3.ﾌｪﾗｲﾄｺｱ＆3PVH ﾜｲﾔｰ
(1)ｼｬｰｼ左側面のｸﾗﾝﾌﾟﾊﾞﾝﾄﾞ・3 箇所をｶｯﾄします。
(2)c・5：ﾌｪﾗｲﾄｺｱと 3PVH ﾜｲﾔｰをはずします。
4-1.Power P.W.B. ass'y
(1)Remove 2 side screws(s･4) and 5 top screws
(s･3). Screw 1P-3P EH CON.CORD together at nea
r
the [CX131] ( only JAPAN ).
(2)Disconnect the wire [CX131] [CX051] [CX024]
connecting ｃ･5：Power P.W.B. ass'y.
(3)Detach the c･5 : Power P.W.B. ass'y.
4-2.AC INLET
(1)Remove 2 rear screws(s･5).
(2)Disconnect the STO terminals from ｃ･4：Ac inlet.
(3)Detach the c･4 : Ac inlet.
4-3.Ferrite core & 3P VH wire
(1)Cut 3 clamper on the left side of the chassis.
(2)Detach the c･5 : Ferrite core & 3P VH wire.
ｓ･4
clamper
s･3：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
s･3〜5：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
c：1P-3P EH CON.CORD (only Japan)
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
7
DVD-3910

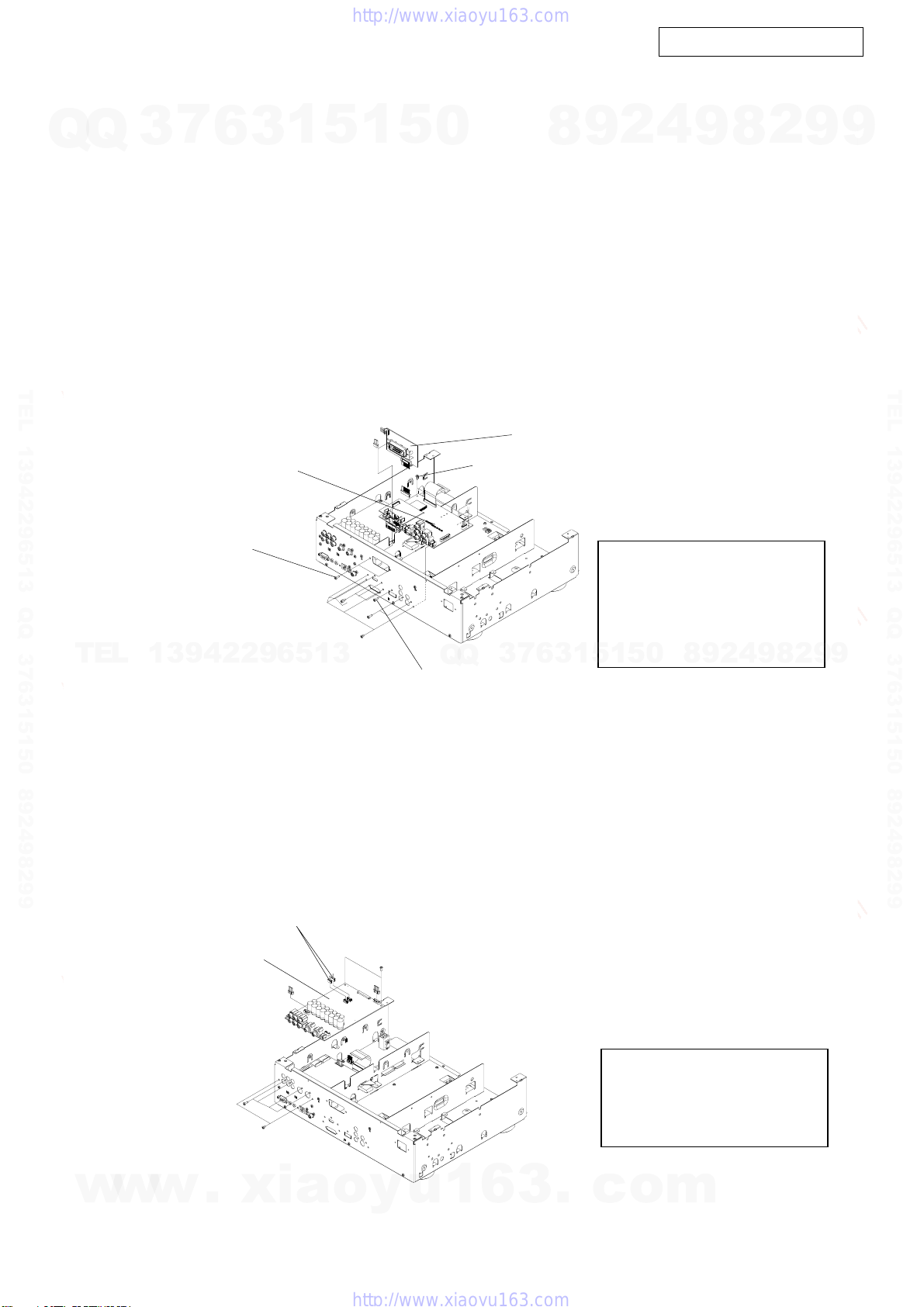

5.Video P.W.B. ass'y and Scart P.W.B. ass'y
6.Audio P.W.B. ass'y
c･7：Scart P.W.B. ass'y( only Europe )
ｓ･3
ｓ･1
c･8：Audio P.W.B. ass'y ｓ･3
5-1. Video P.W.B. ass'y
(1)Remove 6 screws(s･1) and 2(Japan :3) screws(s･5)
and 2 Nuts(s･6) on the rear side and 2 screws
(s･3) on the top side.
(2)Disconnect [CY174] from the Hdmi P.W.B. ass'y
(GU-3613-3).
(3)Take the Video P.W.B. ass'y(c･6) off.
5-2.Scart P.W.B. ass'y
(1)Remove 2 screws(s･5) on the rear side.
(2)Disconnect [CX053] from the Audio P.W.B. ass'
y
(GU-3614-1)and [CX121] from the Video P.W.B.
ass'y(GU-3613-2).
(3)Take the Scart P.W.B. ass'y(c･6) off.
5-1.Video 基板
(1)背面側から s･1 のねじ 6 本と s･5 のねじ 2(国内:3)本と
s･6 のナット 2 本と天面から s･3 のねじ 2 本をはずし
ます。
(2)ﾋﾞﾃﾞｵ基板 ass'y(GU-3613-3：HDMI 基板 ass'y)より
ﾜｲﾔｰ[CY174] をはずします。
(3)ｃ･6：VideoP.W.B.ass'y をはずします。
5-2.Scart 基板
(1)背面側から s･5 のねじ 2 本をはずします。
(2)ｵｰﾃﾞｨｵ基板 ass'y(GU-3614-1)よりﾜｲﾔｰ[CX053]を、ﾋﾞﾃﾞ
ｵ基板 ass'y(GU-3613-2)より[CX121]をはずします。
(3)c･7：ScartP.W.B.ass'y をはずします。
(1)背面からｓ･1 のねじ 2 本とｓ･5 のねじ 4 本と天面か
らｓ･3 のねじ 2 本をはずします。
(2)ｃ･8：ｵｰﾃﾞｨｵ基板 ass'y からﾜｲﾔｰ[CY061] [CY072]
[CY332]をはずします。国内モデルのみ 1P-3P EH
CON.CORD を EH ﾍﾞｰｽから外します。
(3)ｃ･8：ｵｰﾃﾞｨｵ基板 ass'y をはずします。
(1)Remove 2 side screws(s･1) and 4 side screw(s･5)
and 2 top screws(s･3).
(2)Disconnect the wire [CY061][CY072][CY332]
connecting ｃ･8：Audio P.W.B. ass'y.Disconnect
1P-3P EH CON.CORD from the EH base (onl
y
JAPAN).
(3)Detach the c･8 : Audio P.W.B. ass'y.
ｓ･5
s･1：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
s･5：締結トルク：0.35Nm
（Tighten-torque）
s･6：締結トルク：0.35Nm
（Tighten-torque）
ｓ･5( only Europe )
ｓ･1
ｓ･6
c･6：Video P.W.B. ass'y
ｓ･5( only Japan )
ｓ･5
s･1：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
s･5：締結トルク：0.35Nm
（Tighten-torque）
c：1P-3P EH CON.CORD (only JAPAN)
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
8
DVD-3910
7.IEEE1394 sub ass'y
8.System P.W.B. ass'y
ｍ･3：Ieee1394 top Shield
ｓ･3
ｓ･1
c･10：System P.W.B. ass'y ｓ･3
(1)Remove 2 rear screws(s･1) and 1 top screw(s･3).
(2)Disconnect [CY071] [CY173] [CY191].
(3)Remove 2 top screws(s･1) .
(4)Take the IEEE1394 P.W.B. ass'y(c･9) off.
(1)背面の s･1 のねじ 2 本と天面の s･3 のねじ 1 本をはず
します。
(2)ﾜｲﾔｰ [CY071][CY173][CY191] をはずします。
(3)天面から s･1 のねじ 2 本をはずします。
(4)ｃ･9：IEEE1394P.W.B.ass'y をはずします。
(1)背面からｓ･1 のねじ 1 本とｓ･5 のねじ 2 本と s･6 の
ナット 2 本と天面からｓ･3 のねじ 6 本をはずします。
(2)ﾜｲﾔｰ[CY131] をはずします。
(3)ｃ･10：ｼｽﾃﾑ基板 ass'y をはずします。
(1)Remove 1 screw(s･1) , 2 screw(s･5) and 2 nuts
(s･6) on the rear and 6 top screws(s･3).
(2)Disconnect [CY131].
(3)Detach the c･10 : System P.W.B. ass'y.
ｓ･5
s･1：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
m･4：Ieee1394 bottom Shield
ｓ･1
ｓ･1
c･9：IEEE1394 P. W. B . ass'y
s･1：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
s･5：締結トルク：0.35Nm
（Tighten-torque）
s･6：締結トルク：0.35Nm
（Tighten-torque）
ｓ･6
ｐ：BASS RUBBER(S) (only JAPAN)
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
9
DVD-3910
9.Rear panel and Mecha base
10.Chassis & Bottom cover
m･6：Mecha base
p･1：P.W.B. support
m･7：Bottom cover
9-1.Rear panel
(1)Remove 5 rear screws(s･1) and and 2 top screws
(s･1).
(2)Take the Rear panel(m･5) off.
9-2.Mecha base
(1)Remove 6 screws(s･1) on the top side.
(2)Detach 1 P.W.B. support(p･1) on the bottom.
(3)Take the Mecha base(m･6) off.
9-1.ﾘｱﾊﾟﾈﾙ
(1)背面側から s･1 のねじ 5 本と天面から s･1 のねじ 2 本
をはずします。
(2)m･5：Rearpanel をはずします。
9-2.ﾒｶﾍﾞｰｽ
(1)天面側から s･1 のねじ 6 本をはずします。
(2)底面から P.W.B.ｻﾎﾟｰﾄをはずします。
(3)ｍ･6：Mechabase をはずします。
10-1.ﾎﾞﾄﾑｶﾊﾞｰ
(1)底面のﾌｯﾄ ass'y からｓ･3 のねじ 4 本をはずします。
(2)p･2：ﾌｯﾄ ass'y4 個をはずします。
(3)底面からｓ･1 のねじ 12 本をはずします。
(4)m･7：ﾎﾞﾄﾑｶﾊﾞｰをはずします。
10-2.ｼｬｰｼ
(1)底面から p･3：P.W.B.spacer6 個をはずします。
(2)m･8：ｼｬｰｼをはずします。
10-1.Bottom cover
(1)Remove 4 bottom screws(s･3) from the Foot ass'y.
(2)Take the Foot ass'y(p･2) off.
(3)Remove 12 bottom screws(s･1).
(4)Take the Bottom cover(m･7) off.
10-2.Chassis
(1)Detach 6 P.W.B. spacer (p･3) on the bottom.
(2)Take the Chassis(m･8) off.
s･1：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
ｓ･1
ｓ･1
m･5：Rear panel
ｓ･1
s･3：
締結ト
ル
ク
：0.5Nm
（Tighten-torque）
p･2：Foot ass'y
m･8：Chassis
p･3：P.W.B. spacer
p･2：Foot ass'y
p･3：P.W.B. spacer
The others screws：s･1
p：BASS RUBBER(L) (only JAPAN)
ｓ･3
ｓ･3
ｓ･3
ｓ･3
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
10
DVD-3910
11.Parts on Front panel sub ass'y(a.1)
p･4：Lens
11-1.Display P.W.B. ass'y
(1)Remove 7 screws(s･7).
(2)Disconnect [CX052] .
(3)Detach D12mm knob ass'y(c･11).
(4)Take the Display P.W.B. ass'y(c･12) off.
11-2.Power SW-1 P.W.B. ass'y
(1)Remove 2 screws(s･7).
(2)Take the Power SW-1 P.W.B. ass'y(c･13) off.
(3)Take the Power knob(MAIN) ass'y(c･14) off.
11-3.Power SW-2 P.W.B. ass'y
(1)Remove 4 screws(s･7).
(2)Take the Power SW-2 P.W.B. ass'y(c･15) off.
(3)Take the Power knob(SUB) ass'y(c･16) off.
(4)Detach the Lens(p･4).
11-4.Blind ass'y
(1)Remove 2 screws(s･8).
(2)Take the Spring(m･9) and the Blind ass'y(p･5) off.
11-5.Inner panel
(1)Detach 4 top hooks and 4 rear hooks.
(2)Take the Inner panel(p･6) off.
11-6.Front panel
(1)Detach the Part of Inner panel(p ･7) and rubbe
r
sheets(p･8,9) by minus(–) driver or etc..
11-1.ﾃﾞｨｽﾌﾟﾚｲ基板
(1)s･7 のねじ 10 本をはずします。
(2)ﾜｲﾔｰ [CX052] をはずします。
(3)c･11：D12mm ﾉﾌﾞ ass'y をはずします。
(4)c･12：ﾃﾞｨｽﾌﾟﾚｲ基板をはずします。
11-2.電源 SW-1 基板
(1)s･7 のねじ 2 本をはずします。
(2)c･13：電源 SW-1 基板をはずします。
(3)c･14：電源 MAIN ﾎﾞﾀﾝをはずします。
11-3.電源 SW-2 基板
(1)s･7 のねじ 4 本をはずします。
(2)c･15：電源 SW-2 基板をはずします。
(3)c･16：電源 SUB ﾎﾞﾀﾝをはずします。
(4)p･4：ﾚﾝｽﾞをはずします。
11-4.ﾌﾞﾗｲﾝﾄﾞ ass'y
(1)s･8 のねじ 2 本をはずします。
(2)m9･：ｽﾌﾟﾘﾝｸﾞと p･5：ﾌﾞﾗｲﾝﾄﾞ ass'y をはずします。
11-5.ｲﾝﾅｰﾊﾟﾈﾙ
(1)上下各 4 個のﾌｯｸをはずします。
(2)p･6：ｲﾝﾅｰﾊﾟﾈﾙをはずします。
11-6.ﾌﾛﾝﾄﾊﾟﾈﾙ
(1)p･7：ｲﾝﾅｰﾊﾟﾈﾙｶｯﾄ部品や p･8,9：ﾗﾊﾞｰをﾏｲﾅｽﾄﾞﾗｲﾊﾞｰ
等ではずします。
m･9：Spring
ｓ･7
s･7：
締結ト
ル
ク
：0.35Nm
（Tighten-torque）
s･8：締結トルク：0.35Nm
（Tighten-torque）
p･6：Inner panel
m･10：Front panel
p･7：Part of Inner panel
c･16：Power knob(SUB) ass'y
c･11：D12mm knob ass'y
p･5：Blind ass'y
c13･：Power-1 P.W.B. ass'y
c･11：Display P.W.B. ass'y c15･：Power-2 P.W.B. ass'y
c･14：Power knob(MAIN) ass'
y
ｓ･8
ｓ･7
ｓ･7ｓ･8ｓ･7
p･8：Rubber sheetp･9：Rubber sheet
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
11
DVD-3910
(1) DVD laser drive current measurement
• Playback the title-1/chapter-1 of DVDT-S01 or commercially available DVD disc.
• Connect an oscilloscope to the test point above and measure the voltage.
• DVD laser drive current is calculated by:
Iop = Measured Voltage Value / 14 (Resistance Value)
(2) CD laser drive current measurement
• Playback the track-1 of TCD-784 or commercially available CD disc.
• Connect an oscilloscope to the test point above and measure the voltage.
• CD laser drive current is calculated by:
Iop = Measured Voltage Value / 12 (Resistance Value)
Iop Measurement (Judging for Traverse Unit Replacement)
As to deciding whether optical pickup is defect or not (for replacing traverse unit), follow the steps below.
1. Judging Step
(1) Disc play abnormal
Problems such as disc no read, unsteady playback, etc.
(2) Laser drive current (Iop) check
Check Iop according to the measuring method described in step 2 below.
If the checked value is 1.5 times or more than the initial Iop indicated
on the rear of mechanism unit, the traverse unit should be replaced.
(3) Replacing traverse unit
Referring to “How to Replace Traverse Unit”, replace the traverse unit.
No mechanism adjustment is required as the whole unit is replaced with
a new one.
2. Iop Measuring Method
DVD laser drive current measuring points
[DVD] Iop silk point
[CD] Iop silk point GU-3512 P.W.B. (foil side)
CD laser drive current measuring points
Laser current initial value on the rear of mechanism
DVD mA
CD mA
Iop ቯ㧔࠻ࡃ࡙ࠬ࠾࠶࠻឵್ቯ㧕
光ピックアップの故障（トラバースユニットの交換）判定は、下記の手順で行ってください。
(1) DVD レーザー駆動電流の測定
・DVDT-S01 または市販 DVD ディスクのタイトル 1・チャプター 1を再生する。
・上記テストポイントをオシロスコープに接続し、電圧値を測定する。
・DVD レーザー駆動電流値 ＝ 「測定した電圧値」／
(2) CD レーザー駆動電流の測定
・TCD-784 または同等市販 CD ディスクのトラック 1を再生する。
・上記テストポイントをオシロスコープに接続し、電圧値を測定する。
・CD レーザー駆動電流値 ＝ 「測定した電圧値」／
2. Iop の測定方法
1. 判定手順
(1) ディスク再生不具合
ディスクを読み込まない、スムーズに再生しない等の不具合発生
(2) レーザー駆動電流（Iop）の確認
下記、2項の Iop 測定方法に従い電流値を確認する。
メカ背面のレーザー電流初期値の 1.5 倍以上になっている場合は、
トラバースユニット交換の目安となります。
(3) トラバースユニット交換
「トラバースユニットのはずしかた」を参照して、トラバースユ
ニットを交換します。
トラバースユニット単位での交換となりますので、メカ部の調整
は不要です。
DVD laser drive current measuring points
[DVD] Iop silk point
[CD] Iop silk point GU-3512 P.W.B. (foil side)
CD laser drive current measuring points
Laser current initial value on the rear of mechanism
DVD mA
CD mA
「12（合成抵抗値）」
「14（合成抵抗値）」
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
12
DVD-3910
1. Note for Handling the Laser Pick-up
The protection for the damage of laser diode.
If you want to change the optical device unit from any other units, you must keep the following.
(1) It should be done at the desk already took measures the static electricity in care of removing the OPU's
(Optical device unit) connector cable.
(2) Workers should be put on the "Earth Band".
(3) It shold be done to add the solder to the short land to prevent the broken Laser diode before removing the
24P FFC cable.
(4) Don't touch OPU's connector parts carelessly.
2. Optical Pick-up Diagnostics and Replacement
When repairing, carry out failure diagnostics by following the procedure described below.
If the present value of the laser drive current is 150% up to initial value, it is the point of the pickup replacement.
In case of the pickup replacement, replace the Traverse Unit with no adjustment.
The initial value is indicated on the label on back side of Mecha.
NO DISC indicated, Playback not smooth, etc.
Laser drive current check
HF signal check
Traverse Unit replacement (refer to page 10)
Present value: 150% up to initial value
Laser drive current check after replacement.
If the present value is less than 80mA, write on
the new label by hand, put on the new label over
the old label.
If the present value exceeds 80mA,
replace the Traverse Unit with a new one.
Cause: Damaged electrostatically when replaced.
DIAGNOSTICS OF OPTICAL PICKUP AND REPLACING TRAVERSE UNIT
1. శࡇ࠶ࠢࠕ࠶ࡊߩขᛒᵈᗧ
レーザーダイオードの破壊防止。
光素子ユニットを交換するときは、以下を遵守してください。
(1) 光素子ユニットの接続ケーブルをはずすときは、静電対策を行ったデスクの上で作業をしてください。
(2) 作業者はリストストラップを使用してください。
(3) レーザーダイオードの破壊防止のため、24ＰFFCケーブルをはずす前にランドを半田付けショートしてください。
(4) 光素子ユニットのコネクタ部に触れないでください。
2. ࠻ࡃ࡙ࠬ࠾࠶࠻ߩ឵
交換時、以下の手順で故障診断をおこなってください。
レーザー駆動電流の現在値が初期値の150％以上なら、ピックアップを交換してください。
ピックアップ交換の場合はトラバースユニットを交換し、調整は不要です。初期値はメカ後部のラベルに表示されて
います。
శࡇ࠶ࠢࠕ࠶ࡊขᛒᵈᗧߣ឵
"NO DISC"␜ޔౣ↢⦟╬
ࠩ㚟േ㔚ᵹ࠴ࠚ࠶ࠢ
HFାภ࠴ࠚ࠶ࠢ
࠻ࡃ࡙ࠬ࠾࠶࠻឵
୯㧦ೋᦼ୯ߩ150%એ
឵ᓟޔࠩ㚟േ㔚ᵹࠍ࠴ࠚ࠶ࠢߒ߹ߔޕ
୯߇80mAએߥࠄᣂࡌ࡞߳ᚻᦠ߈ߒޔ
ᣥࡌ࡞ߩߦ⾍ࠅߟߌ߹ߔޕ
୯߇80mAએߥࠄޔౣᐲ࠻ࡃ࡙ࠬ࠾࠶࠻ࠍ឵ߒߡߊߛߐޕ
ޓ
ේ࿃㧦឵ᤨޔ㕒㔚⎕უߐࠇߚޕ
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
13
DVD-3910
(f)
Damper
Traverse Unit
2. Replacing Traverse Unit
(1) Removing Wires
• CX241: 24P-FFC for Pickup
• CX151: 15P-FFC for Spindle
• CX031: 3P-PH wire for PU Slide
(2) Removing Traverse Unit
Remove 4 pcs of special screw (f) and dampers, then
take out the Traverse Unit upward.
(3) Mounting Traverse Unit
Mount the Traverse Unit following the reverse order.

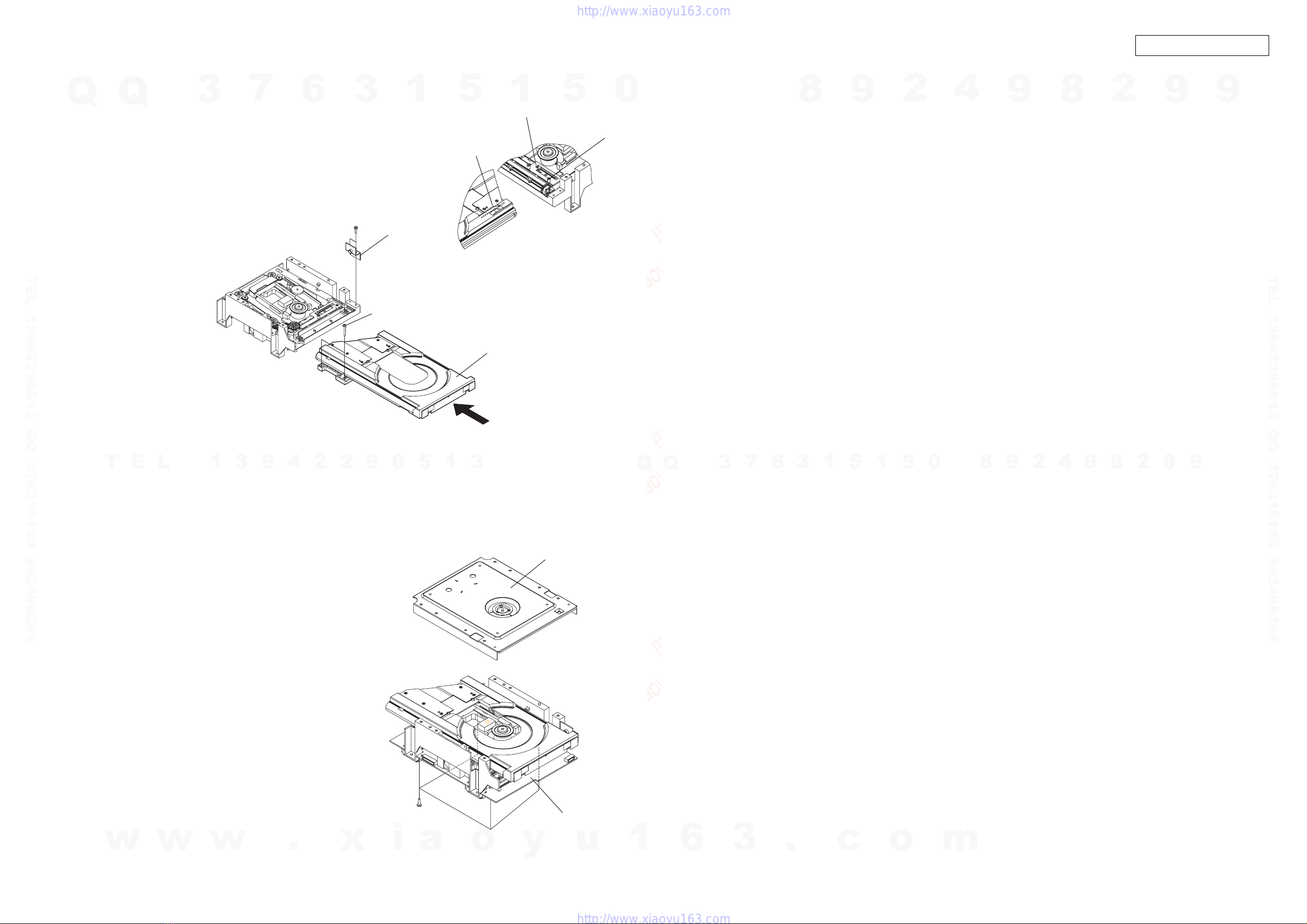

1. Preparing for Replacement
(1) Removing Clamp Base Damper
Remove 4 pcs of 2.6mm machine screw (a), and detach
the Clamp Base Damper upward.
(2) Removing Clamp Base
Remove 6 pcs of 3mm P-tight screw (b), and detach the
Clamp Base upward.
(3) Ejecting Loader
Through the left rectangular hole of the Mechanism Unit,
push the slider with a ruler or driver until the Traverse
portion lowers and the Loader comes out a little.
(4) Removing Loader
• Remove 2 pcs of 3mm P-tight screw (c) on the Loader
Holder left.
• Remove 2 pcs of 3mm P-tight screw (d) on the Loader
Holder right, then pull up the Bearing Plate.
• Fully pull out the Loader forward, and lift up to take it
out.
(5) Shorting Pickup
To protect the Pickup from static electricity, short-circuit
2 positions as shown in figure.
(6) Removing Main P.W.B. Ass'y
Remove 4 pcs of 3mm P-tight screw (e), and detach the
Main P.W.B. Ass'y downward.
How to Replace Traverse Unit
A
Solder to short-circuit (CD)
Solder to short-circuit (CD)
Short-circuit with solder (enlarged fig. A)
(a)
(b)
(c)
(d)
(e)
Clamp Base Damper
Clamp Base
Holder Loader
Bearing Plate
Main P.W.B. Ass'y
(3)
(4)
࠻ࡃ࡙ࠬ࠾࠶࠻ߩ឵ᣇᴺ
1. ࠻ࡃ࡙ࠬ࠾࠶࠻឵Ḱ
(1) クランプベースダンパーのはずしかた
2.6mmマシンネジ(a)4本をはずして、クランプベー
スダンパーを上へはずします。
(2) クランプベースのはずしかた
3mmPタイトネジ(b)6本をはずして、クランプベー
スを上へはずします。
(3) ローダーを開く
メカユニットの左側角孔より、スライダーを定規
やドライバーでトラバース部が下がってローダー
が少し開くまで押します。
(4) ローダーのはずしかた
・ローダー左のホルダー部より3mmPタイトネジ
(c)2本をはずします。
・ローダー右側より3mmPタイトネジ(d)2本をはず
し、ベアリングプレートを上へはずします。
・ローダーを前面へ引出し、止まった所で上へは
ずします。
(5) ピックアップのショート
トラバースユニットのピックアップの静電保護の
為、2ヶ所ショートします。
（ショート箇所は、右図参照）
(6) メイン基板ASS'Yのはずしかた
3mmPタイトネジ(e)4本をはずし、基板を下へはず
します。
2. ࠻ࡃ࡙ࠬ࠾࠶࠻ߩ឵
(1) トラバースユニットのワイヤーをはずす
・CX241：ピック用24P-FFC
・CX151：スピンドル用15P-FFC
・CX031：PUスライド用3P-PHワイヤー
(2) トラバースユニットをはずす
特殊ネジ(f)4本とダンパー4個をはずし、トラバースユ
ニットを上にはずします。
(3) トラバースユニットの取付
逆の手順で、トラバースユニットを取付けます。
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
14
DVD-3910
(d)
(c)
Loader
Bearing Plate
Plate Gear
Boss
Groove

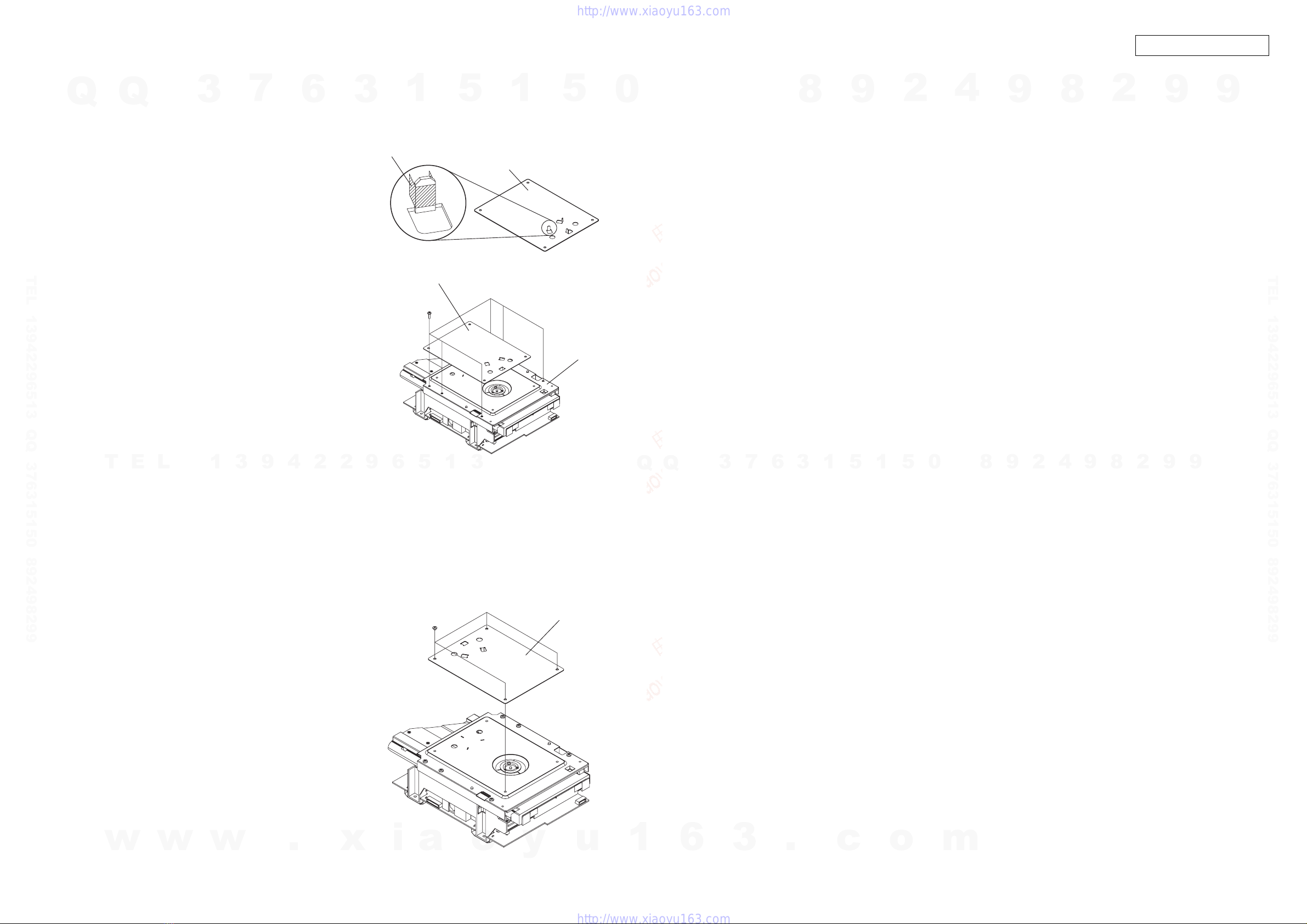

4. Assembly (1)
(1) Assembling Main P.W.B. Ass'y
Fix the Main P.W.B. Ass'y with 4pcs of 3mm P-tight
screw (e).
(2) Removing Pickup-short Solder
After connecting 24P-FFC of the Pickup with P.W.B.,
remove solder from 2 shorted positions.
(3) Temporary Positioning Clamp Base
To protect your eyes from laser light, put the Clamp Base
temporarily.
(4) Positioning up Traverse Unit
Connect the following wires of the Mechanism Unit, and
operate it.
• CX141: 14P-PH wire for power
• CX131: 13P-FFC wire from Display P.W.B.
Turn on the power to the unit, and press "OPEN/CLOSE"
button to close the Loader.
The Traverse Unit rises up. (display: 0h00m00s)
Pull out the Loader forward, and lift up to take it out.
3. Installing Loader
(1) Inserting Loader
Set and push the Loader to the arrow direction until it
stops. When installing the Loader, move the Plate Gear
to right beforehand so as that the boss of the Plate Gear
fits in the backside groove of the Loader. (See figure right)
(2) Fixing Loader
Fix the Loader with each 2 screws (c) and (d).
(e)
Clamp Base
Main P.W.B. Ass'y
4. ⚵┙ (1)
(1) メイン基板ASS'Yの取付
3mmPタイトネジ(e)4本で基板を取付けます。
(2) ピックアップのショートはずし
ピックアップの24PFFCを基板へ接続後、2ヶ所のショー
トをはずします。
(3) クランプベースの仮置き
レーザーから目を保護する為、クランプベースを仮置き
します。
(4) トラバースユニットをアップする。
メカユニットの下記ワイヤーを接続し、メカを動作させ
ます。
・CX141：電源用の14P-PHワイヤー接続
・CX131：ディスプレイ基板からの13P-FFCワイヤー接続
セットの電源を入れ、ローダー開閉ボタンで、CLOSEさ
せます。トラバースユニットがアップします。
（0h00m00s：表示）
ローダーを前面へ引出し、止まった所で上へはずしま
す。
3. ࡠ࠳ߩ⚵┙
(1) ローダーの挿入
ローダーを矢印方向へ止まるまで押しこみます。
ローダを組込時、プレートギアのボスがトレイ裏
面の溝に合う様にプレートギアを右側へ寄せてお
きます。（右図参照）
(2) ローダーの取付
(c)、
(d)のネジ各2本を取付ます。
4. ⚵┙ (1)
(1) メイン基板ASS'Yの取付
3mmPタイトネジ(e)4本で基板を取付けます。
(2) ピックアップのショートはずし
ピックアップの24PFFCを基板へ接続後、2ヶ所のショー
トをはずします。
(3) クランプベースの仮置き
レーザーから目を保護する為、クランプベースを仮置き
します。
(4) トラバースユニットをアップする。
メカユニットの下記ワイヤーを接続し、メカを動作させ
ます。
・CX141：電源用の14P-PHワイヤー接続
・CX131：ディスプレイ基板からの13P-FFCワイヤー接続
セットの電源を入れ、ローダー開閉ボタンで、CLOSEさ
せます。トラバースユニットがアップします。
（0h00m00s：表示）
ローダーを前面へ引出し、止まった所で上へはずしま
す。
3. ࡠ࠳ߩ⚵┙
(1) ローダーの挿入
ローダーを矢印方向へ止まるまで押しこみます。
ローダを組込時、プレートギアのボスがトレイ裏
面の溝に合う様にプレートギアを右側へ寄せてお
きます。（右図参照）
(2) ローダーの取付
(c)、
(d)のネジ各2本を取付ます。
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
15
DVD-3910
5. Assembly (2)
(1) Attaching Tape to Clamp Base Damper
Attach acetate cloth tape to 3 projections of the Clamp
Base Damper backside.
(2) Assembling Clamp Base
Set the Clamp Base Damper with positioning for clamper
by 3 projections.
Fix the Clamp Base with 6 pcs of 3mm P-tight screw (b).
6. Assembly (3)
(1) Detaching Tape from Clamp Base Damper
Detach acetate cloth tape from 3 projections of the Clamp
Base Damper backside.
(2) Assembling Clamp Base Damper
Set the Clamp Base Damper to the Clamp Base contrary
to the direction set in step above.
Fix the Clamp Base Damper with 4 pcs of 3mm S-tight
screw (a).
(b)
Clamp Base
Clamp Base Damper
Clamp Base Damper
Acetate Cloth Tape
(a) Clamp Base Damper
5. ⚵┙ (2)
(1) クランプベースダンパーへのアセクロ貼付
クランプベースダンパー裏面の突起3箇所へアセテート
クロステープを貼付します。
(2) クランプベースの取付
クランプベースダンパーを挿入し、3箇所の突起でクラ
ンパーの位置決めを行います。3mmPタイトネジ(b)6本
で、クランプベースを取付けます。
6. ⚵┙ (3)
(1) クランプベースダンパーからアセクロはがし
クランプベースダンパー裏面の突起3箇所からアセテー
トクロステープをはがします。
(2) クランプダンパーベースの取付
クランプベースダンパーを、クランプベースに先程と
反対向きに挿入します。3mmSタイトネジ(a)4本で、ク
ランプベースダンパーを取付けます。
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
16
DVD-3910
SERVICE MODE
1. Aging Mode
(1) preparation
(a) Equipment used: Any one of DVD Karaoke Disc (contain-
ing more than 10 titles).
(b) Unit setting : No spec other than the following procedure
(Aging mode).
At the tray open status, press the “POWER” button to
turn on the power while pressing the “PLAY” and
“OPEN/CLOSE” buttons for DVD operation simulta-
neously. mark on the FL lights, and the unit is set
to the heat run mode.
(2) procedure
(a) According the above, set to the aging mode.
(b) Set a DVD Karaoke disc to the tray and press the “PLAY”
button once. mark on the FL blinks, and aging
operation(after playback title-1 and title-10 of the disc,
the tray open/close is made automatically, then playback
the title-1 again) starts. This aging operation continues
automatically until it is stopped or it stops caused by an
error. In case of some error in DVD, the following error
messages are displayed on the FL.
2. Initial Setting Mode
(1) Preparation
(a) Equipment used: None
(b) Unit setting: No spec other than the following procedure
(2) Procedure
(a) Initialize the DVD player when µcom, peripheral parts of
µcom, or Main P.W.B. has been replaced in servicing.
(b) Carry out the following to restore factory setting mode. At
the player stop condition, press 3 buttons for DVD oper-
ation(“PLAY”,”OPEN/CLOSE”, and “ SKIP”) until
“INITIALIZE” appears and disappears in the FL.
(“Initialized” appears and disappears on the TV screen.)
(c) All user setting will be lost and its factory setting will be
restored when this initialization is made. Be sure to mem-
orize your setting for restoring again after the initializa-
tion.
No Error contents FL display
1 Bad Disc ERROR 02
2 Focus Error ERROR 04
3 Read Error ERROR 03
4 Tracking Error ERROR 04
5TrayError ERROR05
6 Navigation Pack Read Error ERROR 06
7 Cmmunication Error ERROR07
サービスモードについて
1.エージングモード
(1) 準備
(a) 使用機器：DVD カラオケディスク（10 タイトル以上
の物）。
(b) 本体設定：下記設定以外規定無。
（エージングモード）
トレイを開けた状態で DVD ユニットの「再生ボタン」
+「開 / 閉ボタン」を同時に押しながら「電源ボタン」
を押してセットの電源を入れると、FL 管の マー
クが点灯し、ヒートランモードに設定される。
(2) 手順
(a) 上記手順でエージングモードに設定する。
(b) トレイに DVD カラオケディスクを入れ、「再生ボタン」
を 1 回押して、FL 管の マークが点滅になると、
「ディスクのタイトル 1 とタイトル 10 を再生した後、
トレイを自動で開 / 閉し、再度タイトル 1 の再生を行
う。」エージング動作になります。停止させるか、エ
ラーにて停止するまでこの動作を自動で繰り返します。
DVD 部にエラーが発生した場合は、FL 管に下表のエ
ラーが表示されます。
2.初期設定モード
(1) 準備
(a) 使用機器：無
(b) 本体設定：下記手順以外規定無。
(2) 手順
(a) サービスにて、マイコンやマイコン周辺部分やメイン
基板を交換した場合は、ＤＶＤ プレーヤーの初期化を
行ってください。
(b) セットの初期化を下記の手順で行い、工場出荷モード
に設定する。
セットが停止状態にて、ＤＶＤ 操作部の「再生ボタ
ン」+「開 / 閉ボタン」+「 ( スキップ）ボタン」
の 3 重押しを ＦＬ 管に "INITIALIZE" が表示され消える
まで押します。（ＴＶ 画面には初期化しましたが
表示され消えます。）
(c) 初期化を行うとお客様が設定した内容が工場出荷状態
に戻りますので、あらかじめ設定内容を控えておき初
期化後に再設定してください。
No. エラー内容 FL 管表示
1 不良ディスク ERROR 02
2 フォーカスエラー ERROR 04
3 リードエラー ERROR 03
4 トラッキングエラー ERROR 04
5 トレイエラー ERROR 05
6 ナビゲーションパックエラー ERROR 06
7 コマンド通信エラー ERROR 07
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
17
DVD-3910
3. μ-Com Firm Check Mode
(1) Preparation
(a) Equipment used: None
(b) Unit setting: No spec other than the following procedure.
(2) Procedure
(a) Press the “POWER” button to turn on the power while
pressing the “PLAY” and “OPEN/CLOSE” buttons for
DVD operation simultaneously.
(b) FL all light mode.
This mode is for detecting FL defects. Press “STILL/
PAUSE ” on the remote control unit once to light
all FL segments.
(c) DVD µcom and main unit µcom firm check mode. This
mode is for displaying the status of each µcom em-
ployed.
•DVDµcom firm: Press the “3265” on the remote con-
trol after press the “MENU” button.
• Each time the “MENU” button on the remote control
unit is pressed, µcom firm is displayed one after an-
other.
3.マイコンファームチェックモード
(1) 準備
(a) 使用機器：無
(b) 本体設定：下記手順以外規定無。
(2) 手順
(a) ＤＶＤ 操作部の「再生ボタン」と「開 / 閉ボタン」を
押しながらセットの「電源ボタン」を押し電源を入れ
ます。
(b) ＦＬ 管全点灯モード。
ＦＬ 管の故障判別用のモードで、リモコンの「スティ
ル / ポーズ ボタン」を押すと ＦＬ 管が全点灯し
ます。
(c) ＤＶＤ マイコン及び本体マイコンのファーム確認モー
ド
搭載されている各マイコンのファーム状態を表示しま
す。
･ ＤＶＤ マイコンのファーム：リモコンのテンキーで
3265と入力した後、リモコンの「メニューボタン」
を押します。
･ リモコンの「メニューボタン」を押すたびにマイコン
ファームを次々と表示します。
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
18
DVD-3910
4. Setting up the test mode
(1) Setting up ※Firmware Change needs.
• In order to set up the test mode, you press STOP button
and REV button simultaneously in the heat-run mode.Fun-
damentaly, you can set up the test mode at the stop state
after disc loading. (Heat-run mode is set up by pressing
PLAY button,holding OPEN/CLOSE button. If it becomes
heat run mode, PLAY indicator and PAUSE indicator will
light up.)
LOADING display
↓
(2) Mode Select
• There are two, servo adjustment value display mode and
trace mode (error rate display), in the mode.
(a) If the REV button or the FWD button is pushed in the test
mode, it will become servo adjustment value display
mode.
(b) If the REV button or the FWD button is pushed again, it
will become the trace mode (error rate display).
(3) Mode decision
• The mode will be decided if the PLAY button is pushed in
the state where the mode is chosen.
(a) In the case of servo adjustment value display mode, a
focus offset adjustment value is displayed.
(n:adjustment value)
(b) In the case of trace mode (error rate display), trace of
the circumference in one layer is chosen.
(F: An address and an error rate display F at the time of undecided.)
(4) Change within the mode
• If the REV button or the FWD button is pushed in the state
where the mode is decided, a change within the mode will
be made.
(a) In the case of servo adjustment value display mode (re-
fer to table 1 servo adjustment value display mode de-
tails)
(XX:selection mode [31--62] n:adjustment value)
FL display (The display part of 13 digits)
12345678910111213
T
FL display (The display part of 13 digits)
12345678910111213
Ｔ３
FL display (The display part of 13 digits)
12345678910111213
Ｔ７
FL display (The display part of 13 digits)
12345678910111213
Ｔ３１ｎｎｎｎｎｎｎｎｎｎ
FL display (The display part of 13 digits)
12345678910111213
Ｔ７１ＦＦＦＦＦＦＦＦＦＦ
FL display (The display part of 13 digits)
12345678910111213
ＴＸＸｎｎｎｎｎｎｎｎｎｎ
4. テストモード
(1) テストモードへの投入※ファーム変更が必要です。
･ テストモードへの投入はヒートランモード時に STOP
キーと REV キーを 2 重押しすることで行う。基本的に
ディスクローディング後の停止状態でテストモードに
投入する。( ヒートランモードへの投入は OPEN/CLOSE
キーと PLAY キーを 2 重押しすることで行う。ヒートラ
ンモードになると PLAY インジケータと PAUSE インジ
ケータが点灯する。）
LOADING 表示
↓
(2) モードの選択
･ モードには、サーボ調整値表示モードとトレースモード
( エラーレート表示 ) の 2 つがある。
(a) テストモード投入後に REV キー又は FWD キーを押す
と、サーボ調整値表示モードになる。
(b) 再度 REV キー又は FWD キーを押すとトレースモード
( エラーレート表示 ) になる。
(3) モードの確定
･ モードを選択してある状態で PLAY キーを押すとモード
を確定する。
(a) サーボ調整値表示モードの場合は、フォーカスオフ
セット調整値を表示する。
(n: 調整値 )
(b) トレースモード ( エラーレート表示 ) の場合は、１層
内周のトレースを選択する。
(Ｆ: アドレス及びエラーレートは未確定時、Ｆ を表示する。)
(4) モード内での変更
･ モードを確定してある状態で REV キー又は FWD キーを
押すとモード内での変更を行う。
(a) サーボ調整値表示モードの場合（表１サーボ調整値表
示モード詳細参照）
(ＸＸ: 選択モード [31 〜 62]、n: 調整値 )
FL 管の表示 (13 桁の表示部 )
12345678910111213
T
FL 管の表示 (13 桁の表示部 )
12345678910111213
Ｔ３
FL 管の表示 (13 桁の表示部 )
12345678910111213
Ｔ７
FL 管の表示 (13 桁の表示部 )
12345678910111213
Ｔ３１ｎｎｎｎｎｎｎｎｎｎ
FL 管の表示 (13 桁の表示部 )
12345678910111213
Ｔ７１ＦＦＦＦＦＦＦＦＦＦ
FL 管の表示 (13 桁の表示部 )
12345678910111213
ＴＸＸｎｎｎｎｎｎｎｎｎｎ
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
19
DVD-3910
(b) In the case of trace mode (error rate display) (refer to ta-
ble 2 trace mode details)
(YY: select mode [71--94] ,F: address and an error rate display F at the
time of undecided)
(5) Execution of trace mode (error rate display)
(refer to table 2 trace mode details)
• Trace will be performed if the PLAY button is pushed after
choosing operation.
(YY:select mode[71--94],m:address[PBA][HEX],
l:error rate[COUNT/SEC][HEX])
(Note) Renewal of data is carried out for every CD:300 frame and
DVD:85ECC block.
• The mode chosen when selection mode was changed into
the trace execution and the PLAY button was pushed is
performed from the beginning.When the PLAY button is
pushed without changing selection mode, the mode under
selection is performed from the beginning.(If the PLAY
button is pushed, the address corresponding to the cho-
sen mode will be searched again.)
(6) Other operation
(a) If the STOP button is pushed into servo adjustment val-
ue display mode and trace mode (error rate display), it
will return to the state at the time of a test mode injection.
(b) Push the OPEN/CLOSE button twice and carry out ser-
vo readjustment in OPEN operation ->CLOSE opera-
tion.
(It readjusts with test mode.)
OPEN display
↓
CLOSE display
↓
LOADING display
↓
(c) By pressing STOP button and REV button simulta-
neously in the test mode, it returns to heat-run mode.
FL display (The display part of 13 digits)
12345678910111213
ＴＹＹＦＦＦＦＦＦＦＦＦＦ
FL display (The display part of 13 digits)
12345678910111213
ＴＹＹｍｍｍｍｍｍｌｌｌｌ
FL display (The display part of 13 digits)
12345678910111213
Ｔ
FL display (The display part of 13 digits)
12345678910111213
Ｔ
(b) トレースモード ( エラーレート表示 ) の場合（表 2 ト
レースモード詳細参照）
(ＹＹ: 選択モード [71 〜 94]、Ｆ: アドレス及びエラーレートは未確定
時、Ｆ を表示する。)
(5) トレースモード ( エラーレート表示 ) の実行（
表 2 トレースモード詳細参照）
･ 動作を選択した後、PLAY キーを押すとトレースを実行
する。
(ＹＹ: 選択モード [71 〜 94]、ｍ: アドレス [PBA][HEX]、
ｌ: エラーレート [COUNT/SEC][HEX])
( 注 )CD:300 フレーム ,DVD:85ECC ブロック毎にデータ
更新する。
･ トレース実行中に選択モードを変更し、PLAY キーを押
すと選択したモードを最初から実行する。選択モードを
変更せずに PLAY キーを押した場合も、選択中のモード
を最初から実行する。
（PLAY キーを押したら、選択しているモードに対
応したアドレスを再度サーチする。)
(6) その他の動作
(a) サーボ調整値表示モード、トレースモード ( エラー
レート表示 ) 中に STOP キーを押すとテストモード投
入時の状態に戻る。
(b) OPEN/CLOSE キーを 2 回押して、OPEN 動作→ CLOSE
動作で、サーボ再調整する。
( テストモードのまま再調整する。)
OPEN 表示
↓
CLOSE 表示
↓
LOADING 表示
↓
(c) テストモード中に STOP キーと REV キーの 2 重押し
( 投入時と同じキー ) で、ヒートランモードに戻る。
FL 管の表示 (13 桁の表示部 )
12345678910111213
ＴＹＹＦＦＦＦＦＦＦＦＦＦ
FL 管の表示 (13 桁の表示部 )
12345678910111213
ＴＹＹｍｍｍｍｍｍｌｌｌｌ
FL 管の表示 (13 桁の表示部 )
12345678910111213
Ｔ
FL 管の表示 (13 桁の表示部 )
12345678910111213
Ｔ
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
20
DVD-3910
(7) Test mode detailed table
Table 1: servo adjustment value display mode details
ＸＸ Contents
Contents
suppleme
nt
Contentsexplanation
31 RFPFEOffset layer0 PIofCXD1881ARAnoffsetvalueand
FEAnoffsetvalueisdisplayed.
Pi offset is shown in higher rank
1Byte.
FEoffsetisshowninlowrank1Byte.
32 RFP TE Bal
Gain layer0 TEbalancegainvalueofCXD1881AR
isdisplayed.
33 RFP TE Output
Gain layer0 TEoutputgainvalueofCXD1881ARis
displayed.
34 RFPTEOffset layer0 TE offset value of CXD1881AR is
displayed.
35 DSPTEOffset layer0 TE offset value inside CXD1885Q is
displayed.
36 FcsBias layer0 The focus bias value inside
CXD1885Qisdisplayed.
37 FcsAGC layer0 Theinsidefocusgain(setting0x2000
to 1) value of CXD1885Q is
displayed.。
Therefore,0x1FF2andinthecaseof
0x2012,itisasfollows.
0x1FF2(8178) / 0x2000(8192) =
0.998291015625(fold)
0x2012(8210) / 0x2000(8192) =
1.002197265625(fold)
Notes:Theinsideof()isadecimal
systemequivalent.
38 TrkAGC layer0 The inside tracking gain (setting
0x2000 to 1) value of CXD1885Q is
displayed.。
Therefore,0x1FF2andinthecaseof
0x2012,itisasfollows.
0x1FF2(8178) / 0x2000(8192) =
0.998291015625(fold)
0x2012(8210) / 0x2000(8192) =
1.002197265625(fold)
Notes:Theinsideof()isadecimal
systemequivalent
39 PiOffset layer0 It is the parameter calculated inside
CXD1885Q.
Thevaluedisplayedonasetservesas
the number of complement of 2 of
2Bytes(es)doubled256.
Avoltagevalueis6.25mVperbit.
40 FEOffset layer0 It is the parameter calculated inside
CXD1885Q.
Thevaluedisplayedonasetservesas
the number of complement of 2 of
2Bytes(es)doubled256.
Avoltagevalueis6.25mVperbit.
41 SEOffset layer0 It is the parameter calculated inside
CXD1885Q.
Thevaluedisplayedonasetservesas
the number of complement of 2 of
2Bytes(es)doubled256.
Avoltagevalueis6.25mVperbit.
42 RFPFEOffset layer1 PIofCXD1881ARAnoffsetvalueand
FEAnoffsetvalueisdisplayed.
Pi offset is shown in higher rank
1Byte.
FEoffsetisshowninlowrank1Byte.
43 RFP TE Bal
Gain layer1 TEbalancegainvalueofCXD1881AR
isdisplayed.
44 RFP TE Output
Gain layer1 TEoutputgainvalueofCXD1881ARis
displayed.
45 RFPTEOffset layer1 TE offset value of CXD1881AR is
displayed.
46 DSPTEOffset layer1 It is the parameter calculated inside
CXD1885Q.
Thevaluedisplayedonasetservesas
the number of complement of 2 of
2Bytes(es)doubled256.
Avoltagevalueis6.25mVperbit.
47 FcsBias layer1 It is the parameter calculated inside
CXD1885Q.
Thevaluedisplayedonasetservesas
the number of complement of 2 of
2Bytes(es)doubled256.
Avoltagevalueis6.25mVperbit.
(7) テストモード詳細一覧表
表 1サーボ調整値表示モード詳細
ＸＸ 内容 内容補足 内容説明
31 RFPFEOffset レイヤ 0 CXD1881AR の PIオフセット値と FE
オフセット値を表示。
上位 1Byte に Pi オフセットを示す。
下位 1Byte に FEオフセットを示す。
32 RFP TE Bal
Gain レイヤ 0 CXD1881ARのTEバランスゲイン値を
表示す。
33 RFP TE Output
Gain レイヤ 0 CXD1881ARのTE出力ゲイン値を表示
す。
34 RFPTEOffset レイヤ 0 CXD1881AR の TEオフセット値を表
示。
35 DSPTEOffset レイヤ 0 CXD1885Q 内部の TE オフセット値を
表示。
36 FcsBias レイヤ 0 CXD1885Q 内部のフォーカスバイア
ス値を表示。
37 FcsAGC レイヤ 0 CXD1885Q 内部フォーカスゲイン
(0x2000 を 1 として ) 値を表示。
0x1FF2 や 0x2012 の場合、以下のよ
うになる。
0x1FF2(8178) / 0x2000(8192) =
0.998291015625( 倍 )
0x2012(8210) / 0x2000(8192) =
1.002197265625( 倍 )
注 :() 内は 10 進換算値
38 TrkAGC レイヤ 0 CXD1885Q内部トラッキングゲイン(0
x2000を1として)値を表示。
0x1FF2 や 0x2012 の場合、以下のよ
うになる。
0x1FF2(8178) / 0x2000(8192) =
0.998291015625( 倍 )
0x2012(8210) / 0x2000(8192) =
1.002197265625( 倍 )
注 :() 内は 10 進換算値
39 PiOffset レイヤ 0 CXD1885Q 内部で計算されるパラ
メータ。
セットに表示される値は、256 倍され
た 2Bytes の 2 の補数となる。
電圧値は 1bit あたり 6.25mV。
40 FEOffset レイヤ 0 CXD1885Q 内部で計算されるパラ
メータ。
セットに表示される値は、256 倍され
た 2Bytes の 2 の補数となる。
電圧値は 1bit あたり 6.25mV。
41 SEOffset レイヤ 0 CXD1885Q 内部で計算されるパラ
メータ。
セットに表示される値は、256 倍され
た 2Bytes の 2 の補数となる。
電圧値は 1bit あたり 6.25mV。
42 RFPFEOffset レイヤ 1 CXD1881AR の PIオフセット値と FE
オフセット値を表示。
上位 1Byte に Pi オフセットを示す。
下位 1Byte に FEオフセットを示す。
43 RFP TE Bal
Gain レイヤ 1 CXD1881ARのTEバランスゲイン値を
表示。
44 RFP TE Output
Gain レイヤ 1 CXD1881AR の TE出力ゲイン値を表
示。
45 RFPTEOffset レイヤ 1 CXD1881AR の TEオフセット値を表
示。
46 DSPTEOffset レイヤ 1 CXD1885Q 内部で計算されるパラ
メータ。
セットに表示される値は、256 倍され
た 2Bytes の 2 の補数となる。
電圧値は 1bit あたり 6.25mV。
47 FcsBias レイヤ 1 CXD1885Q 内部で計算されるパラ
メータ。
セットに表示される値は、256 倍され
た 2Bytes の 2 の補数となる。
電圧値は 1bit あたり 6.25mV。
w
w
w
.
x
i
a
o
y
u
1
6
3
.
c
o
m
Q
Q
3
7
6
3
1
5
1
5
0
9
9
2
8
9
4
2
9
8
T
E
L
1
3
9
4
2
2
9
6
5
1
3
9
9
2
8
9
4
2
9
8
0
5
1
5
1
3
6
7
3
Q
Q
TEL 13942296513 QQ 376315150 892498299
TEL 13942296513 QQ 376315150 892498299
http://www.xiaoyu163.com
http://www.xiaoyu163.com
Other manuals for DVD-3910
5
Table of contents
Other Denon Car Receiver manuals
Denon
Denon D RCD-M37 User manual
Denon
Denon RCD-M40 User manual
Denon
Denon RCD-M33 User manual
Denon
Denon RCD-M40 User manual
Denon
Denon RCD-M38 User manual
Denon
Denon AVR-2311 User manual
Denon
Denon UD-M31 User manual
Denon
Denon RCD-CX1 User manual
Denon
Denon RCD-M41 User manual
Denon
Denon RCD-M39 User manual
