Denon Axis 12S User manual

User Guide English ( 2 – 5 )
Guía del usuario Español ( 6 – 9 )
Guide d’utilisation Français ( 10 – 13 )
Guida per l’uso Italiano ( 14 – 17 )
Benutzerhandbuch Deutsch ( 18 – 21 )
Appendix English ( 22 – 23 )

2
User Guide (English)
Introduction
Box Contents
Axis 12S
Power Cable
User Guide
Safety & Warranty Manual
Support
For the latest information about this product (system requirements, compatibility information,
etc.) and product registration, visit denondj.com.
Setup
Installation
Set your Axis subwoofer directly on the floor, ensuring the ground is flat and stable in that
location.
After that, you can add an Axis loudspeaker (sold separately) directly above it:
1. Insert a standard 35mm pole (sold separately) into the hole in the subwoofer’s top panel.
2. Carefully lift your loudspeaker (sold separately) and place the 36mm hole in its bottom
panel over the pole inserted into the subwoofer.
Important: Please also see the following Important Safety Instructions chapter.
See the following examples of how to integrate the subwoofer into your setup.
Note: Items not listed in Introduction > Box Contents are sold separately.

3

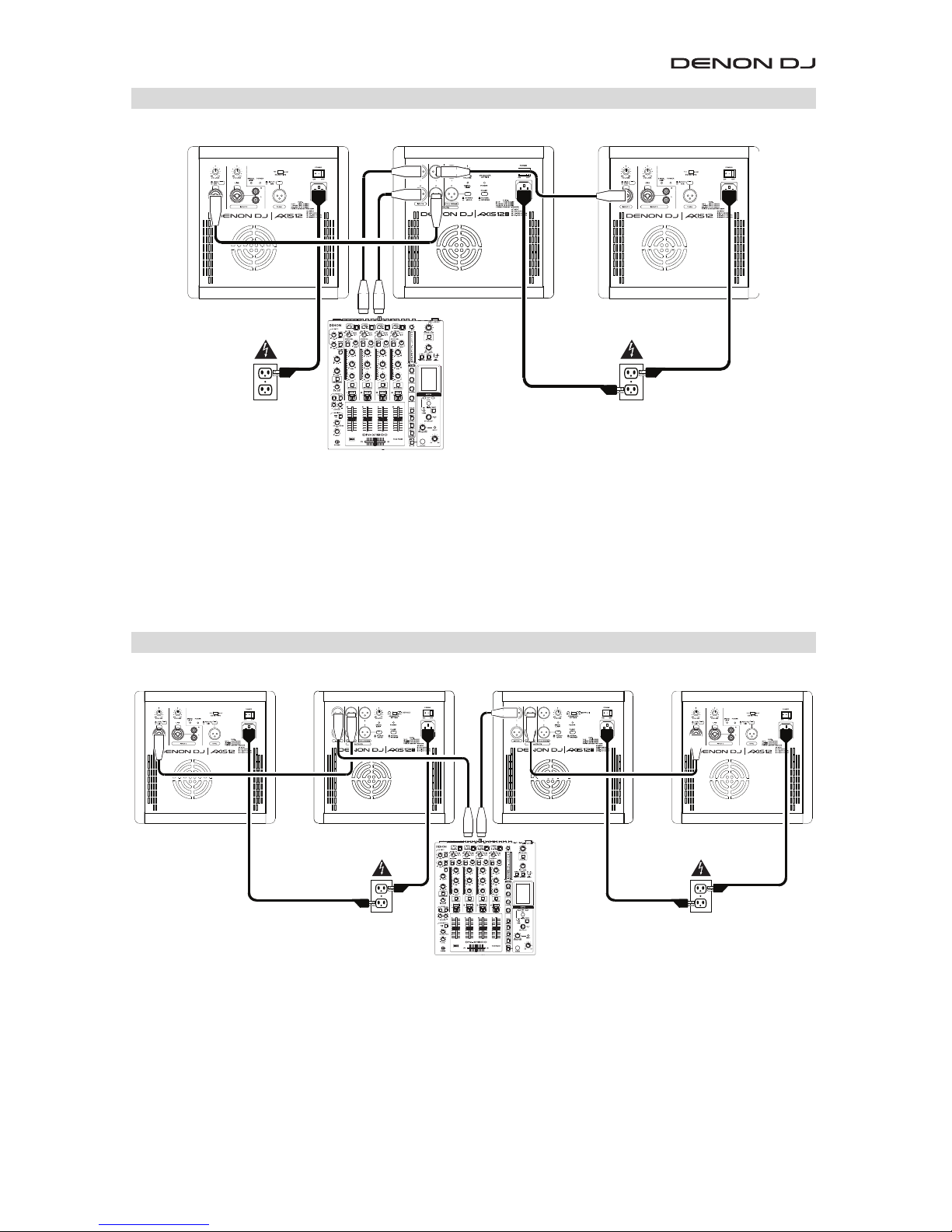

Example 1: 1 subwoofer and 2 loudspeakers with mixer
Using XLR cables, connect the left and right outputs of your mixer to the inputs of your
subwoofer, and then connect the High-Pass Outputs of the subwoofer to the input of each
loudspeaker.
To send separate left and right output signals to each loudspeaker, set the subwoofer’s
Stereo/Mono Selector to Stereo. To send identical summed mono signals to both
loudspeakers, set it to Mono.
Example 2: 2 subwoofers and 2 loudspeakers with mixer
Using XLR cables, connect the left and right outputs of your mixer to Input 1 of each
subwoofer, and then connect High-Pass Output 1 of each subwoofer to the input of each
loudspeaker.
Power Power
Mixer
Loudspeaker
Power Mixer
Loudspeaker
Loudspeaker
Loudspeaker
Power

4
Important Safety Precautions
Please note: Denon DJ and inMusic are not responsible for the use of its products or the
misuse of this information for any purpose. Denon DJ and inMusic are not responsible for the
misuse of its products caused by avoiding compliance with inspection and maintenance
procedures. Please also refer to the included safety and warranty manual for more information.
Pole-Mounting Loudspeakers
Heed the following warnings when mounting a loudspeaker on a pole inserted into the
subwoofer.
•Always install loudspeakers in accordance with applicable electrical and building codes.
•Install the loudspeaker according to its maximum weight. Check the specifications of your
stand or pole to ensure it can support the loudspeaker’s weight. Also, observe all safety
precautions specified by the manufacturer.
•Do not mount multiple loudspeakers on the same pole.
•Always verify that the pole is on a flat, level, and stable surface.
•Inspect the pole and associated hardware before each use and do not use equipment with
worn, damaged, or missing parts.
•Always be cautious in windy, outdoor conditions. Do not attach banners or similar items to
any part of a loudspeaker system. Such attachments could act as a sail and topple the
system.
•Unless you are confident that you can handle the loudspeaker’s weight, ask another
person to help you lift it onto the pole.
•Make sure your cables are out of the way of performers, production crew, and audience so
they will not trip over them, pulling the loudspeaker off the pole.
Sound Level
Permanent hearing loss may be caused by exposure to extremely high noise levels. The U.S.
Occupational Safety and Health Administration (OSHA) has specified permissible exposures to
certain noise levels. According to OSHA, exposure to high sound pressure levels (SPL) in
excess of these limits may result in hearing loss. When using equipment capable of generating
high SPL, use hearing protection while such equipment is under operation.
Hours per day SPL (dB) Example
8 90 Small gig
6 92 Train
4 95 Subway train
3 97 High level desktop monitors
2 100 Classical music concert
1.5 102 Riveting machine
1 105 Machine factory
0.50 110 Airport
0.25 or less 115 Rock concert

5
Features

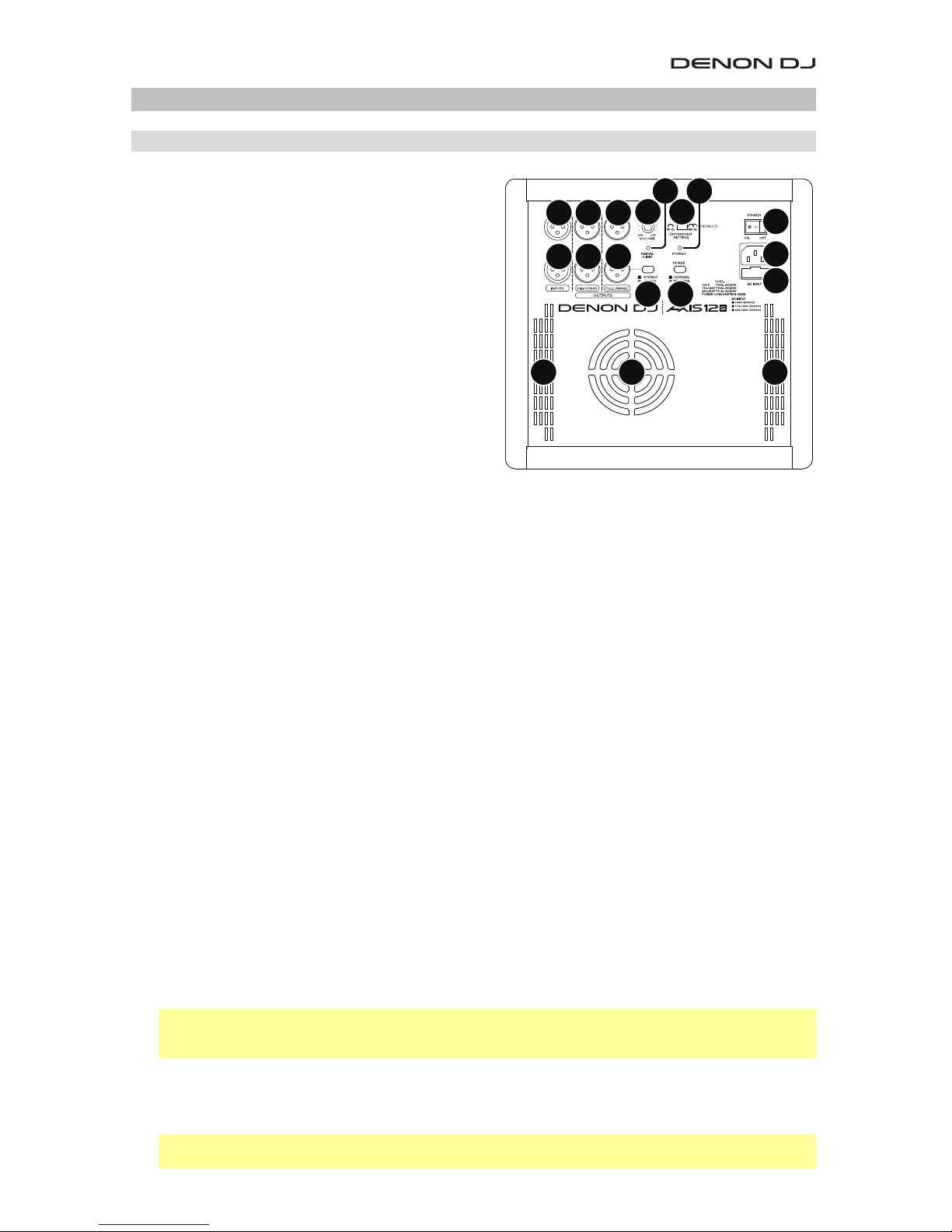

Rear Panel
1. Cooling Vent: Keep the area in front of this vent
clear from obstructions. The fan behind the vent
cools the amplifier, preventing overheating. This
fan operates as needed to control the amplifier’s
internal temperature. Due to minor differences in
electrical component tolerances, it is normal for
the fan speed and behavior to vary from unit to
unit. This variance does not affect the unit’s
performance.
2. Power Input: Connect the included power
cable to this input and connect the other end
of the cable to a power source. Make sure the
Power Switch is set to off when plugging and
unplugging the cable.
3. Fuse: If the unit’s fuse is broken, lift this tab to
replace the fuse. Replace it with a fuse with an
appropriate rating (printed under the unit’s power
cable input). Using a fuse with an incorrect rating
can damage the unit and/or fuse.
4. Power Switch: Turns the subwoofer on/off. Make sure the Volume knob is set to “zero” before
turning it on.
5. Power LED: Illuminates when the subwoofer is on.
6. Inputs: Use a standard XLR cables (not included) to connect your sound source to these inputs.
1(the upper jack) is the left input, and 2(the lower jack) is the right input.
7. Signal/Limit LED: This LED lights up green when an audio signal is sent to the subwoofer—it
flashes at lower levels and lights solidly at higher levels. The LED lights up red when output
limit/protection is active—if the LED is lit red continuously, reduce the volume of your audio source.
8. High-Pass Outputs: Use standard XLR cables to connect these outputs to a loudspeaker. The
audio signal with frequencies above the subwoofer’s crossover frequency will be sent out of
these outputs. 1(the upper jack) is the left output, and 2(the lower jack) is the right output.
9. Full-Range Outputs: Use standard XLR cables to connect these outputs to an extension
subwoofer or loudspeaker. The audio signal across the entire frequency bandwidth will be sent
out of these outputs. The subwoofer will still output frequencies below its crossover frequency. 1
(the upper jack) is the left output, and 2(the lower jack) is the right output.
10. Volume: Turn this knob to adjust the subwoofer’s output volume.
11. Stereo/Mono Selector: Press this switch to determine the audio signal sent out of High-Pass
Outputs and Full-Range Outputs.
•Stereo (raised): The signal will be sent in a left-right stereo configuration. 1(the upper jack)
is the left output, and 2(the lower jack) is the right output.
•Mono (depressed): An identical summed mono signal will be sent to both 1and 2outputs.
12. Crossover Setting: Set this switch to determine the subwoofer’s crossover frequency: 80 Hz or 140
Hz. For most applications, we recommend using 80 Hz. To increase mid-bass impact, use 140 Hz.
Tip: The default setting is 140 Hz, recommended for use with the companion Axis 8 and Axis 12
loudspeakers. When using Axis 12S with other loudspeakers with a built-in 80 Hz high-pass
crossover, set this switch to 80 Hz instead.
13. Normal/Reverse Phase Selector: Press this switch to reverse the phase of the subwoofer’s
output. Use this to reduce phasing or cancellations caused by the subwoofer’s location in a
listening space (low-frequency signals have longer wavelengths, which can cause these
unwanted effects).
Important: This affects the signal going to the subwoofer’s amplifier only, not the signal sent to
the High-Pass Outputs or Full-Range Outputs.
11 1
2
3
4
5
689
689
7
10
11
12
13

6
Guía del usuario (Español)
Introducción
Contenido de la caja
Axis 12S
Cable de alimentación
Guía del usuario
Manual sobre la seguridad y garantía
Soporte
Para obtener la información más reciente acerca de este producto (requisitos de sistema,
información de compatibilidad, etc.) y registrarlo, visite denondj.com.
Ajustes
Instalación
Coloque su subwoofer Axis directamente sobre el piso, asegurándose de que sea en un sitio
plano y estable.
A continuación, puede agregar un altavoz Axis (que se vende por separado) directamente
sobre él:
1. Inserte una columna estándar de 35 mm (que se vende por separado) en el zócalo del
panel superior del subwoofer.
2. Levante su altavoz (que se vende por separado) cuidadosamente y coloque el zócalo de
36 mm de su panel inferior sobre la columna insertada en el subwoofer
Importante: Consulte también las siguientes Precauciones importantes para la seguridad
en este capítulo.
Vea los siguientes ejemplos sobre cómo integrar el subwoofer a su instalación
Nota: Los elementos que no se enumeran en Introducción > Contenido de la caja se
venden por separado.

7

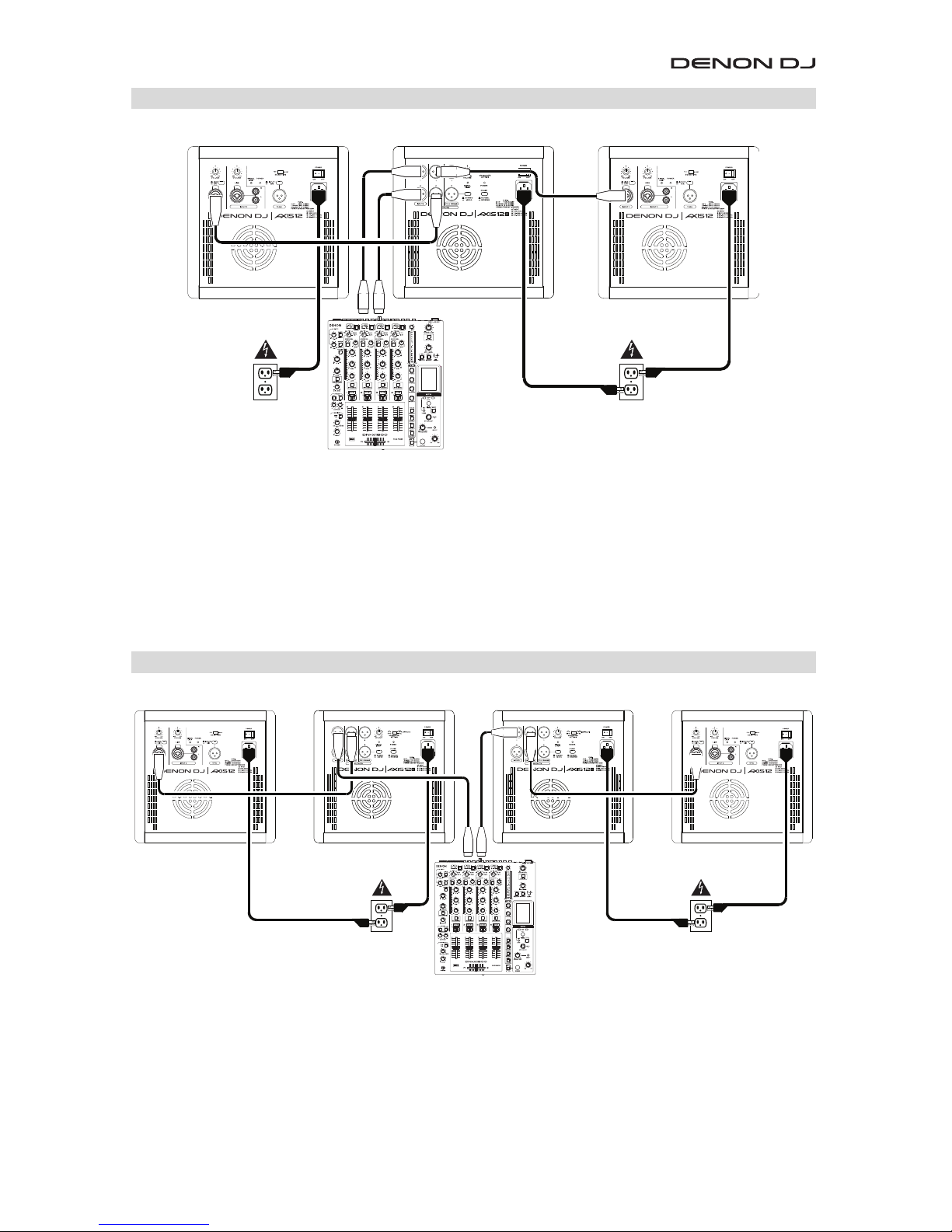

Ejemplo 1: 1 subwoofer y 2 altavoces con mezclador
Conecte las salidas izquierda y derecha de su mezclador a las entradas de su subwoofer
mediante cables XLR, y a continuación, conecte las salidas pasaaltos del subwoofer a la
entrada de cada altavoz.
Para enviar las señales de salida izquierda y derecha a cada altavoz, ajuste el selector
Stereo/Mono del subwoofer a Stereo (Estéreo). Para enviar una sumatoria de señales mono
idénticas a ambos altavoces, ajústelo a Mono.
Ejemplo 2: 2 subwoofers y 2 altavoces con mezclador
Conecte las salidas izquierda y derecha de su mezclador a la entrada 1 de cada subwoofer
mediante cables XLR, y a continuación, conecte la salida pasaaltos 1de cada subwoofer a la
entrada de cada altavoz.
Suministro
eléctrico
Suministro
eléctrico
Mezclador
Altavoz
Suministro
eléctrico Mezclador
Altavoz
Altavoz
Altavoz
Suministro
eléctrico

8
Precauciones importantes para la seguridad
Para tener en cuenta: Denon DJ e inMusic no son responsables del uso de sus productos o
el mal uso de esta información para cualquier propósito. Denon DJ e inMusic no son
responsables del mal uso de sus productos causados por la omisión del cumplimiento de los
procedimientos de inspección y mantenimiento. Para más información, consulte también el
manual de seguridad y garantía incluido.
Cómo montar los altavoces en las columnas
Preste atención a las siguientes advertencias al montar un altavoz en una columna insertada
en el subwoofer.
•Instale siempre los altavoces de acuerdo con los códigos de electricidad y construcción
aplicables.
•Instale el altavoz de acuerdo a su peso máximo. Compruebe las especificaciones de su
soporte o columna para asegurarse de que pueda soportar el peso del altavoz. Asimismo,
observe todas las precauciones para la seguridad especificadas por el fabricante.
•No monte varios altavoces en la misma columna.
•Verifique siempre que la columna esté sobre una superficie plana, nivelada y estable.
•Inspeccione la columna y elementos de fijación asociados antes de cada uso y no utilice
equipos con piezas desgastadas, dañadas o faltantes.
•Tenga siempre cuidado en condiciones de viento a la intemperie. No fije pancartas o
elementos similares a ninguna parte del sistema de altavoces. Tales agregados pueden
funcionar como velas y hacer volcar el sistema.
•Salvo que tenga confianza de que puede manejar el peso del altavoz, solicite a otra
persona que le ayude a levantarlo para colocarlo en la columna.
•Asegúrese de que los cables estén fuera del camino de los intérpretes, personal de
producción y audiencia, de modo que no tropiecen con ellos y hagan caer el altavoz de la
columna.
Nivel de sonido
La exposición a niveles muy altos de ruido puede causar pérdidas auditivas permanentes. La
Administración de Seguridad y Salud Ocupacional de EE.UU. (OSHA) ha especificado los
niveles de exposición permisibles a ciertos niveles de ruido. Según la OSHA, la exposición a
niveles de presión sonora (SPL) elevados que excedan estos límites puede causar pérdidas
auditivas. Cuando utilice equipos capaces de generar SPL elevados, use protecciones
auditivas mientras dichos equipos están en funcionamiento.
Horas diarias SPL (dB) Ejemplo
8 90 Música de bajo volumen
6 92 Tren
4 95 Tren subterráneo
3 97 Monitores de escritorio de alto nivel
2 100 Concierto de música clásica
1,5 102 Remachadora
1 105 Máquina fabril
0,50 110 Aeropuerto
0,25 o menos 115 Concierto de rock

9
Características
Panel trasero
1. Respiraderos de enfriamiento: Mantenga el área
frente a esta ventilación libre de obstáculos. El
ventilador que está detrás de la ventilación enfría el
amplificador, evitando el recalentamiento. Este
ventilador opera según se necesite para controlar la
temperatura interna del amplificador. Debido a
diferencias menores en las tolerancias de los
componentes eléctricos, es normal que la velocidad y el
comportamiento del ventilador varíen en cada unidad.
Esta varianza no afecta el rendimiento de la unidad.
2. Entrada de corriente: Conecte a esta entrada el
cable de alimentación incluido y luego conecte el
otro extremo del cable al suministro eléctrico.
Asegúrese de que el interruptor Power (Encendido)
del altavoz esté en off (apagado) cuando enchufe y
desenchufe el cable.
3. Fusible: Si el fusible de la unidad está roto, levante
esta lengüeta para reemplazar el fusible.
Reemplácelo por un fusible con especificación
apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de
especificación incorrecta, puede dañarse la unidad y/o el fusible.
4. Interruptor de encendido: Activa y desactiva el subwoofer. Asegúrese de que la perilla Volume
(Volumen) esté ajustada a “cero” antes de encenderlo.
5. LED de encendido: Se ilumina cuando el subwoofer está prendido.
6. Entradas: Utilice cables XLR estándar (no incluidos) para conectar su fuente de sonido a estas
entradas. 1(el conector superior) es la entrada izquierda y 2(el conector inferior) es la entrada derecha.
7. LED de señal/límite: Este LED se ilumina con luz verde cuando se envía una señal hacia el
subwoofer—parpadea con niveles bajos y se enciende permanentemente a niveles mayores. El LED se
ilumina con luz roja cuando se activa la protección/límite de salida—si el LED está encendido
permanentemente, disminuya el volumen de su fuente de audio.
8. Salidas pasaaltos: Utilice cables XLR estándar para conectar estas salidas a un altavoz. La señal de
audio con frecuencias por encima de la frecuencia de crossover del subwoofer se enviará por estas
salidas. 1(el conector superior) es la salida izquierda y 2(el conector inferior) es la salida derecha.
9. Salidas de rango completo: Utilice cables XLR estándar para conectar estas salidas a un subwoofer o
altavoz de extensión. La señal de audio a lo largo de todo el rango de frecuencias se enviará por estas
salidas. El subwoofer seguirá emitiendo las frecuencias por debajo de su frecuencia de crossover. 1(el
conector superior) es la salida izquierda y 2(el conector inferior) es la salida derecha.
10. Volumen: Gire esta perilla para ajustar el volumen de salida del subwoofer.
11. Selector estéreo/mono: Pulse este interruptor para determinar la señal enviada por las salidas
pasaaltos ysalidas de rango completo.
•Estéreo (levantado): La señal se enviará en una configuración izquierda-derecha en estéreo. 1(el
conector superior) es la salida izquierda y 2(el conector inferior) es la salida derecha.
•Mono (presionado): Se enviará una señal mono idéntica sumada a ambas salidas 1y 2.
12. Ajuste de Crossover: Ajuste este interruptor para determinar la frecuencia de crossover del
subwoofer: 80 o 140 Hz. Para la mayoría de las aplicaciones recomendamos utilizar 80 Hz. Para
aumentar el impacto de los medios-graves, utilice 140 Hz.
Consejo: El ajuste por defecto es 140 Hz, recomendado para utilizarse con los altavoces asociados
Axis 8 y Axis 12. Cuando utilice el Axis12S con otros altavoces con un crossover pasaaltos incorporado
de 80 Hz, ajuste este interruptor a 80 Hz.
13. Selector Normal/Reverse Phase (de fase normal/inversa):Pulse este interruptor para invertir la fase
de la salida del subwoofer. Utilice esto para reducir los desplazamientos de fase o cancelaciones
causadas por la ubicación del subwoofer en el espacio de escucha (las señales con frecuencias bajas
tiene longitudes de onda mayores, lo que puede causar estos efectos no deseados).
Importante: Esto afecta la señal que se envía al amplificador del subwoofer solamente, no la señal que
se envía a las salidas pasaaltos ysalidas de rango completo.
11 1
2
3
4
5
689
689
7
10
11
12
13

10
Guide d’utilisation (Français)
Présentation
Contenu de la boîte
Axis 12S
Câble d’alimentation
Guide d’utilisation
Consignes de sécurité et informations concernant la garantie
Assistance technique
Pour les toutes dernières informations concernant ce produit (configuration système,
compatibilité, etc.), veuillez visiter le site denondj.com.
Installation
Installation
Placez le caisson d’extrêmes graves directement sur un plancher plan et stable.
Après cela, vous pouvez ajouter une enceinte Axis (vendue séparément) directement au-
dessus :
1. Insérez une tige de montage standard de 35 mm (vendue séparément) dans l’embase du
panneau supérieur du caisson d’extrêmes graves.
2. Soulevez soigneusement l’enceinte (vendue séparément) et placez l’embase de 36 mm
du panneau inférieur de l’enceinte au-dessus de la tige insérée dans le caisson
d’extrêmes graves.
Important : Veuillez également consulter la section Consignes de sécurité importantes.
Vous trouverez ci-dessous des exemples de comment intégrer le caisson d’extrêmes graves à
votre environnement.
Remarque : Les éléments qui ne figurent pas dans la section Présentation > Contenu de la
boîte sont vendus séparément.

11
Exemple 1 : 1 caisson d’extrêmes graves, 2 enceintes et une console de mixage
Branchez les sorties gauche et droite de la console de mixage aux entrées du caisson
d’extrêmes graves, puis branchez les sorties passe-haut du caisson d’extrêmes graves à
l’entrée de chaque enceinte en utilisant des câbles XLR.
Pour envoyer des signaux de sortie gauche et droit séparés à chaque enceinte, réglez le
sélecteur Stereo/Mono à Stereo. Pour envoyer des signaux mono combinés identiques à
chaque enceinte, réglez le sélecteur à Mono.
Exemple 2 : 2 caissons d’extrêmes graves, 2 enceintes et une console de mixage
Branchez les sorties gauche et droite de la console de mixage à l’entrée 1 de chaque caisson
d’extrêmes graves, puis branchez la sortie passe-haut 1 de chaque caisson d’extrêmes
graves à l’entrée de chaque enceinte en utilisant des câbles XLR.
Alimentation Alimentation
Console de mixage
Enceinte
Alimentation Console de
mixa
g
e
Enceinte
Enceinte
Enceinte
Alimentation

12
Consignes de sécurité importantes
Veuillez noter : Denon DJ et inMusic ne sont pas responsables de la mauvaise utilisation de
leurs produits ou de l’utilisation faite de ces informations. Denon DJ et inMusic ne sont pas
responsables de la mauvaise utilisation de leurs produits causés par le non-respect des
procédures d’entretien et d’inspection. Veuillez également consulter le guide des consignes de
sécurité et informations concernant la garantie inclus.
Montage des enceintes sur support
Observez les mises en garde suivantes lors du montage sur support d’une enceinte.
•Toujours installer des enceintes conformément aux codes de l’électricité et du bâtiment en
vigueur.
•Installer l’enceinte en tenant compte de son poids maximal. Vérifier les spécifications du
support ou de la tige pour faire en sorte qu’il peut supporter le poids de l’enceinte.
Observer toutes les consignes de sécurité spécifiées par le fabricant.
•Ne pas monter plusieurs enceintes sur la même tige.
•Toujours vérifier que la tige est sur une surface plane, stable et au niveau.
•Vérifier la tige et la quincaillerie avant chaque utilisation et ne pas utiliser de l’équipement
avec des pièces usées, endommagées ou manquantes.
•Faire preuve de prudence lorsqu’utilisé à l’extérieur dans des conditions venteuses. Ne
pas fixer de bannières ou autres objets similaires au système de sonorisation. Ces objets
pourraient prendre dans le vent et renverser le système.
•À moins d’être certain de pouvoir gérer le poids du haut-parleur, demander à une autre
personne de vous aider afin de le placer sur la tige.
•Toujours s’assurer que les câbles sont tenus éloignés des artistes, de l’équipe de
production et du public afin qu’ils ne puissent trébucher sur le câble et faire tomber
l’enceinte de la tige.
Niveau sonore
L’exposition aux niveaux extrêmement élevés de bruit peut causer une perte d’audition
permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des
durées d’exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une
exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir
comme conséquence une perte d’audition. Lors de l’utilisation d’équipement capable de
générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de
protéger son ouïe lorsque cette unité est en fonction.
Heures par jour NPA (dB) Exemple
8 90 Petite salle de spectacle
6 92 Train
4 95 Rame de métro
3 97 Moniteurs de table à niveaux élevés
2 100 Concert de musique classique
1,5 102 Riveteuse
1 105 Usine de fabrication
0,50 110 Aéroport
moins de 0,25 115 Concert rock

13
Caractéristiques
Panneau arrière
1. Orifice de ventilation : Veuillez vous assurer de
maintenir cet orifice non obstrué en tout temps. Le
ventilateur se trouvant derrière permet de refroidir
l’amplificateur afin qu’il ne surchauffe pas. Ce
ventilateur fonctionne lorsque nécessaire pour
contrôler la température interne de l’amplificateur. En
raison des légères différences dans les seuils de
tolérances des composants électriques, il est normal
que la vitesse et le comportement du ventilateur
varient d’un appareil à l’autre. Cette variation
n’affecte pas les performances de l’appareil.
2. Entrée d’alimentation : Branchez le câble
d’alimentation inclus à cette entrée et branchez
l’autre extrémité à une source d’alimentation
électrique. Assurez-vous que l’interrupteur
d’alimentation est réglé sur « Off » lorsque vous
branchez/débranchez le câble d’alimentation.
3. Fusible : Si le fusible de l’appareil est endommagé, soulevez cette languette afin de remplacer le fusible.
Remplacez-le par un fusible de calibre approprié (imprimé sous l’entrée d’alimentation de l’appareil).
L’utilisation d’un fusible de calibre inapproprié pourrait endommager l’appareil et/ou le fusible.
4. Interrupteur d’alimentation : Cet interrupteur permet de mettre le caisson d’extrêmes graves sous et
hors tension. Assurez-vous que le bouton du volume soit complètement fermé (« zéro ») avant de
mettre le caisson d’extrêmes graves sous tension.
5. Témoin DEL d’alimentation : Cette DEL s’allume lorsque le caisson d’extrêmes graves est sous tension.
6. Entrées : Utilisez des câbles XLR (non inclus) pour brancher une source audio à ces entrées. 1(la prise
du haut) est l’entrée gauche, et 2(la prise inférieure) est l’entrée droite.
7. Témoin d’écrêtement DEL : Cette DEL devient verte lorsqu’un signal audio est envoyé au caisson
d’extrêmes graves — elle clignote à bas niveaux et demeure allumée à des niveaux plus élevés. La DEL
devient rouge lorsque le limiteur de sortie/protection est activé — si le témoin demeure rouge, diminuez
le volume de la source audio.
8. Sorties passe-haut : Utilisez des câbles XLR standards afin de brancher ces sorties à une enceinte. Le
signal audio avec des fréquences au-dessus de la fréquence de coupure du caisson d’extrêmes graves sera
transmis par ces sorties. 1(la prise du haut) est la sortie gauche, et 2 (la prise inférieure) est la sortie droite.
9. Sorties pleine gamme : Utilisez des câbles XLR standards afin de brancher ces sorties à un autre caisson
d’extrêmes graves ou enceinte. Le signal audio avec toute la largeur de la gamme de fréquences sera
transmis par ces sorties. Le caisson d’extrêmes graves restituera les fréquences en dessous de sa
fréquence de coupure. 1 (la prise du haut) est la sortie gauche, et 2(la prise inférieure) est la sortie droite.
10. Volume : Cette commande permet d’ajuster le volume de la sortie du caisson d’extrêmes graves.
11. Sélecteur Stéréo/Mono : Appuyez sur ce commutateur pour déterminer le signal audio transmis des
sorties passe-haut et des sorties pleine gamme.
•Stéréo (désactivé) : Le signal sera transmis dans une configuration stéréo gauche-droite. 1(la
prise du haut) est la sortie gauche, et 2(la prise inférieure) est la sortie droite.
•Mono (activé) : Un signal mono additionné identique sera transmis aux sorties 1et 2.
12. Réglage du filtre passif : Ce commutateur permet de régler la fréquence de coupure du filtre du caisson
d’extrêmes graves : 80 Hz ou 140 Hz. Pour la plupart des applications, nous vous recommandons d’utiliser
le réglage 80 Hz. Utilisez le réglage 140 Hz pour augmenter les basses fréquences.
Conseil : Le réglage par défaut est de 140 Hz, recommandé avec les enceintes Axis 8 et Axis 12.
Lorsque l’enceinte Axis 12S est utilisée avec d'autres enceintes dotées d’un filtre passe-haut, réglez ce
sélecteur sur 80 Hz.
13. Sélecteur de phase normal/inversée : Ce commutateur permet d’inverser la polarité du signal de
sortie du caisson d’extrêmes graves. Ce commutateur permet de réduire le phasage ou les annulations
causées par la disposition du caisson d’extrêmes graves dans un emplacement (les signaux basse
fréquence ont des ondes plus longues, ce qui peut causer des effets indésirables).
Important : Veuillez noter que cette fonction affecte uniquement le signal allant à l’amplificateur du caisson
d’extrêmes graves, et non le signal allant vers les sorties passe-haut ou les sorties pleine gamme.
11 1
2
3
4
5
689
689
7
10
11
12
13

14
Guida per l’uso (Italiano)
Introduzione
Contenuti della confezione
Axis 12S
Cavo di alimentazione
Guida per l’uso
Istruzioni di sicurezza e garanzia
Assistenza
Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla
compatibilità, ecc.) e per la registrazione del prodotto, recarsi alla pagina denondj.com.
Setup
Installazione
Collocare il subwoofer Axis direttamente sul pavimento, assicurandosi che il terreno sia
pianeggiante e stabile in quel punto.
In seguito, è possibile aggiungere un altoparlante Axis (venduto separatamente) subito sopra
di esso:
1. Inserire un palo standard da 35 mm (venduto separatamente) nell’apposito foro presente
sul pannello superiore del subwoofer.
2. Sollevare con attenzione l’altoparlante (venduto separatamente) e collocare il foro da 36
mm presente a livello del suo pannello inferiore sopra il polo inserito nel subwoofer.
Importante: si veda anche il seguente capitolo, Importanti precauzioni di sicurezza.
Si vedano i seguenti esempi di come integrare il subwoofer nell’impianto.
Nota bene: elementi non elencati sotto Introduzione > Contenuti della confezione sono
venduti separatamente.

15
Esempio 1: 1 subwoofer e 2 altoparlanti con un mixer
Servendosi di cavi XLR, collegare le uscite sinistra e destra del mixer agli ingressi del
subwoofer, quindi collegare ciascuna uscita passa alto del subwoofer all’ingresso di ciascun
altoparlante.
Per inviare segnali di uscita sinistro e destro distinti a ciascun altoparlante, impostare il
selettore Stereo/Mono del subwoofer su Stereo. Per inviare segnali mono identici sommati a
entrambi gli altoparlanti, impostarlo su Mono.
Esempio 2: 2 subwoofer e 2 altoparlanti con un mixer
Servendosi di cavi XLR, collegare le uscite sinistra e destra del mixer all’ingresso 1 di ciascun
subwoofer, quindi collegare ciascuna uscita passa alto 1 del subwoofer all’ingresso di
ciascun altoparlante.
Alimentazione Alimentazione
Mixer
Altoparlante
Alimentazione Mixer
Altoparlante
Altoparlante
Altoparlante
Alimentazione

16
Importanti precauzioni di sicurezza
Nota bene: Denon DJ e inMusic declinano qualsiasi responsabilità per l’uso dei loro prodotti o
per l’utilizzo errato delle presenti informazioni a qualsiasi scopo. Denon DJ e inMusic non sono
responsabili per il cattivo utilizzo dei loro prodotti causato dalla mancata conformità con le
procedure di ispezione e manutenzione. Fare riferimento al manuale di sicurezza e garanzia
per maggiori informazioni.
Montaggio su palo degli altoparlanti
Prestare attenzione alle seguenti avvertenze al momento di montare un altoparlante su un palo
inserito nel subwoofer.
•Installare sempre gli altoparlanti in conformità con i codici elettrici ed edilizi vigenti.
•Installare l’altoparlante in base al suo peso massimo. Verificare le specifiche tecniche del
supporto o palo per assicurarsi che sia in grado di sostenere il peso dell’altoparlante.
Inoltre, rispettare tutte le precauzioni di sicurezza specificate dal produttore.
•Non montare più altoparlanti sullo stesso palo.
•Verificare sempre che il palo si trovi su una superficie pianeggiante, uniforme e stabile.
•Ispezionare il palo e i dispositivi di fissaggio ad esso associati prima di ciascun utilizzo e
non utilizzare dispositivi che presentino parti usurate, danneggiate o mancanti.
•Prestare sempre la massima attenzione in condizioni di vento, all’aperto. Non fissare
banner o articoli simili a qualsiasi parte di un impianto di altoparlanti. Questi potrebbero
fungere da vela e far rovesciare l’impianto.
•A meno di non avere la certezza di poter gestire il peso dell’altoparlante, chiedere a
un’altra persona aiuto per sollevarlo sul palo.
•Assicurarsi che i cavi non intralcino i musicisti, il team di produzione e il pubblico, in modo
che non rischino di inciamparvi, facendo cadere l’altoparlante dal palo.
Livello dell’audio
L’esposizione a livelli di rumore estremamente elevati può causare danni permanenti all’udito.
L’OSHA americana (Occupational Safety and Health Administration) ha specificato le
esposizioni ammissibili a determinati livelli di rumore. Secondo l’OSHA, l’esposizione a elevati
livelli di pressione sonora (SPL) in eccesso rispetto ai limiti indicati può causare la perdita
dell’udito. Quando si utilizzano attrezzature in grado di generare elevati SPL, servirsi di
dispositivi di protezione dell’udito quando tali attrezzature sono in uso.
Ore al giorno SPL (dB) Esempio
8 90 Piccolo concerto
6 92 Treno
4 95 Metropolitana
3 97 Casse da tavolo ad alto volume
2 100 Concerto di musica classica
1,5 102 Macchina ribaditrice
1 105 Fabbrica di macchinari
0,50 110 Aeroporto
0,25 (15 minuti) o meno 115 Concerto Rock

17
Caratteristiche
Pannello posteriore
1. Ventola di raffreddamento: mantenere l’area di
fronte a questa bocchetta libera da ostacoli. La
ventola dietro la bocchetta raffredda l’amplificatore,
impedendone il surriscaldamento. Questa ventola
opera come necessario per regolare la temperatura
interna dell’amplificatore. Per via di minime differenze
a livello delle tolleranze dei componenti elettrici, è
normale che la velocità e il comportamento della
ventola cambino da un apparecchio all’altro. Tale
varianza non influisce sulle prestazioni
dell’apparecchio.
2. Ingresso di alimentazione: collegare il cavo di
alimentazione in dotazione a questo ingresso,
quindi collegare l’altro capo del cavo stesso ad una
sorgente di alimentazione. Assicurarsi che
l’interruttore di alimentazionesia su “off” al
momento di collegare e scollegare il cavo.
3. Fusibile: se il fusibile dell’apparecchio è rotto,
sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata
(stampata sotto l’ingresso per il cavo di alimentazione dell’apparecchio). L’utilizzo di un fusibile dalla
tensione nominale errata può danneggiare l’apparecchio e/o il fusibile.
4. Interruttore di alimentazione: accende e spegne il subwoofer. Assicurarsi che la manopola Volume
sia impostata su “zero” prima di accenderlo.
5. LED di alimentazione: si illumina quando il subwoofer è acceso.
6. Ingressi: servirsi cavi standard XLR (non in dotazione) per collegare una fonte audio a questi ingressi. 1
(il jack superiore) è l’ingresso di sinistra e 2(il jack inferiore) è l’ingresso di destra.
7. LED Signal/Limit (segnale/limite): questo LED si illumina di verde quando un segnale audio viene
inviato al subwoofer; lampeggia a livelli minori e si illumina in maniera fissa a livelli più elevati. Il LED si
illumina di rosso quando il limite di uscita/protezione è attivo; se il LED è illuminato di rosso in maniera
fissa, ridurre il volume della fonte audio.
8. Uscite passa alto: servirsi di cavi audio XLR standard per collegare queste uscite a un altoparlante.
Segnali audio aventi frequenza superiori alla frequenza di crossover del subwoofer saranno inviati da
queste uscite. 1(il jack superiore) è l’uscita di sinistra e 2(il jack inferiore) è l’uscita di destra.
9. Uscite a gamma completa: servirsi di cavi XLR standard per collegare queste uscite a un subwoofer di
estensione o a un altoparlante. Il segnale audio nell’intera banda di frequenza sarà inviato da queste
uscite. Il subwoofer emetterà frequenze al di sotto della sua frequenza di crossover. 1(il jack superiore)
è l’uscita di sinistra e 2(il jack inferiore) è l’uscita di destra.
10. Volume: girare questa manopola per regolare il volume di uscita del subwoofer.
11. Selettore Stereo/Mono: premere questo interruttore per determinare il segnale audio inviato dalle
Uscite Passa alto e dalle Uscite a gamma completa.
•Stereo (sollevato): il segnale sarà inviato in una configurazione stereo sinistra-destra. 1(il jack
superiore) è l’uscita di sinistra e 2(il jack inferiore) è l’uscita di destra.
•Mono (premuto): un segnale mono identico sommato sarà inviato da entrambe le uscite, 1e 2.
12. Impostazione del crossover: configurare questo interruttore in modo da determinare la frequenza di
crossover del subwoofer: 80 Hz o 140 Hz. Per la maggior parte delle applicazioni, consigliamo di
utilizzare 80 Hz. Per aumentare l’impatto dei medio-bassi, servirsi di 140 Hz.
Suggerimento: l'impostazione predefinita è 140 Hz, consigliata per l'uso con gli altoparlanti Axis 8 e
Axis 12. Quando si utilizza l'Axis 12S con altri altoparlanti dotati di un crossover passa alto da 80 Hz
incorporato, impostare invece questo interruttore su 80 Hz.
13. Selettore normale/inversione di fase: premere questo interruttore per invertire la fase dell’uscita del
subwoofer. Servirsi di questo comando per ridurre modulazioni di fase o cancellazioni causate
dall’ubicazione del subwoofer in uno spazio di ascolto (i segnali a bassa frequenza hanno lunghezze
d’onda maggiori, cosa che può causare gli effetti indesiderati).
Importante: questo influisce unicamente sul segnale che va all’amplificatore del subwoofer, non su
quello inviato alle uscite passa alto o alle uscite a gamma completa.
11 1
2
3
4
5
689
689
7
10
11
12
13

18
Benutzerhandbuch (Deutsch)
Einführung
Lieferumfang
Axis 12S
Stromkabel
Benutzerhandbuch
Sicherheitshinweise und Garantieinformationen
Kundendienst
Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur
Kompatibilität etc.) und für die Produktregistrierung besuchen Sie denondj.com.
Setup
Installation
Stellen Sie Ihren Axis Subwoofer direkt auf den Boden und stellen sicher, dass der Boden an
dieser Stelle eben und stabil ist.
Danach können Sie einen weiteren Axis Lautsprecher (separat erhältlich) direkt darüber
hinzufügen:
1. Bringen Sie einen handelsüblichen 35mm-Ständer (separat erhältlich) in das Loch an der
Oberseite des Subwoofers ein.
2. Heben Sie Ihren Lautsprecher (separat erhältlich) und bringen Sie das 36mm-Loch in der
Bodenplatte über den Ständer, der in den Subwoofer eingebracht wurde.
Wichtig: Bitte beachten Sie auch das folgende Kapitel Wichtige Sicherheitshinweise.
Sehen Sie sich die folgenden Beispiele an, wie man den Subwoofer in Ihr Setup integrieren
kann.
Hinweis: Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat
erhältlich.

19
Beispiel 1: 1 Subwoofer und 2 Lautsprecher mit Mixer
Verbinden Sie die linken und rechten Ausgänge des Mixers über XLR-Kabel mit den
Eingängen des Subwoofers und schließen die Hochpassausgänge des Subwoofers an den
Eingang jedes Lautsprechers an.
Um getrennte linke und rechte Ausgangssignale an jeden Lautsprecher zu senden, stellen Sie
den Stereo/Mono-Wahlschalter auf Stereo. Um identische, summierte Monosignale an
beide Lautsprecher zu schicken, wählen Sie Mono.
Beispiel 2: 2 Subwoofer und 2 Lautsprecher mit Mixer
Verbinden Sie die linken und rechten Ausgänge des Mixers über XLR-Kabel mit Eingang 1
jedes Subwoofers und schließen den Hochpassausgang jedes Subwoofers an den Eingang
jedes Lautsprechers an.
Stromversorgung Stromversorgung
Mixer
Lautsprecher
Stromversorgung Mixer
Lautsprecher
Lautsprecher
Lautsprecher
Stromversorgung

20
Wichtige Sicherheitshinweise
Bitte beachten Sie: Denon DJ und inMusic sind weder für die Verwendung ihrer Produkte
noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Denon DJ
und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die
durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie
auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.
Ständermontierbare Lautsprecher
Beachten Sie die folgenden Warnungen, wenn Sie den Lautsprecher auf einen Ständer
montieren, der in den Subwoofer eingebracht wurde.
•Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.
•Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht.
Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass
er das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle
Sicherheitshinweise des Herstellers.
•Montieren Sie niemals mehrere Lautsprecher am selben Ständer.
•Sorgen Sie stets dafür, dass der Ständer auf einer flachen, ebenen und stabilen Fläche
steht.
•Überprüfen Sie den Ständer vor jedem Einsatz und verwenden Sie nie Geräte mit
verschlissenen, beschädigten oder fehlenden Teilen.
•Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Bringen Sie
keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems
an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.
•Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie
eine andere Person beim Heben auf einen Ständer um Hilfe.
•Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum
nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom
Ständer reißen kann.
Schallpegel
Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen.
Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige
Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch
Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie
beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen
Gehörschutz.
Stunden pro Tag SPL (dB) Beispiel
8 90 Kleines Konzert
6 92 Zug
4 95 U-Bahn
3 97 Leistungsstarke Desktop-Monitore
2 100 Konzert mit klassischer Musik
1,5 102 Nietmaschine
1 105 Maschinenfabrik
0,50 110 Flughafen
0,25 oder weniger 115 Rock-Konzert
