Depaepe HD Generator User manual
CONTENTS
Installing the batteries..............................………………………………………………………………………..3
Introduction
HD GENERATOR OFF mode Continuity mode Tone mode.................................................………3
HD TRACER OFF mode Selective tracing mode Large tracing mode......................................…..4
User manual HD GENERATOR
A) OFF/POL mode ......................................………………………………………………………………………..5
B) Continuity mode..........................…………………………………………………………………………...6
C) Tone Generator mode..............……………………………………………………………………………….7
D) Connecting the unit...............................………………………………………………………………………..8
User manual HD TRACER
A) OFF/POL mode................................……………………………………………………………………………...9
B) LARGE TRACING mode..........…………………………………………………………………………………..9
C) SELECTIVE TRACING mode....…………………………………………………………………………………..9
SOMMAIRE
Installation des piles................................………………………………………………………………………….3
Indroduction
HD GENERATOR Position arrêt continuité envoi de signaux..................................................…….4
HD TRACER Position arrêt – Recherche sélective – Recherche large.............................................…4
Notice HD GENERATOR
A) Position OFF/POL..................................………………………………………………………………………….5
B) Position : Continuité ou court-circuit.................................................……………………………..6
C) Position : Générateur de signaux.........................................................................……………..7
D) Raccordement......................................………………………………………………………………………….8
Notice HD TRACER
A) Position OFF....................................……………………………………………………………………………….9
B) Position Détection large.............………………………………………………………………………………..9
C) Position Détection sélective........……………………………………………………………………………….9
2
The «HD GENERATOR» and «HD TRACER» Depaepe tools for cable research and
identification comply with EN 60950 specifications.
Les appareils « D GENERATOR» et « D TRACER» pour la recherche et l’identification de
câbles de la société DEPAEPE sont conformes à la norme de sécurité en vigueur EN60950
Amendements 1 à 11.
HD TRACER and HD GENERATOR

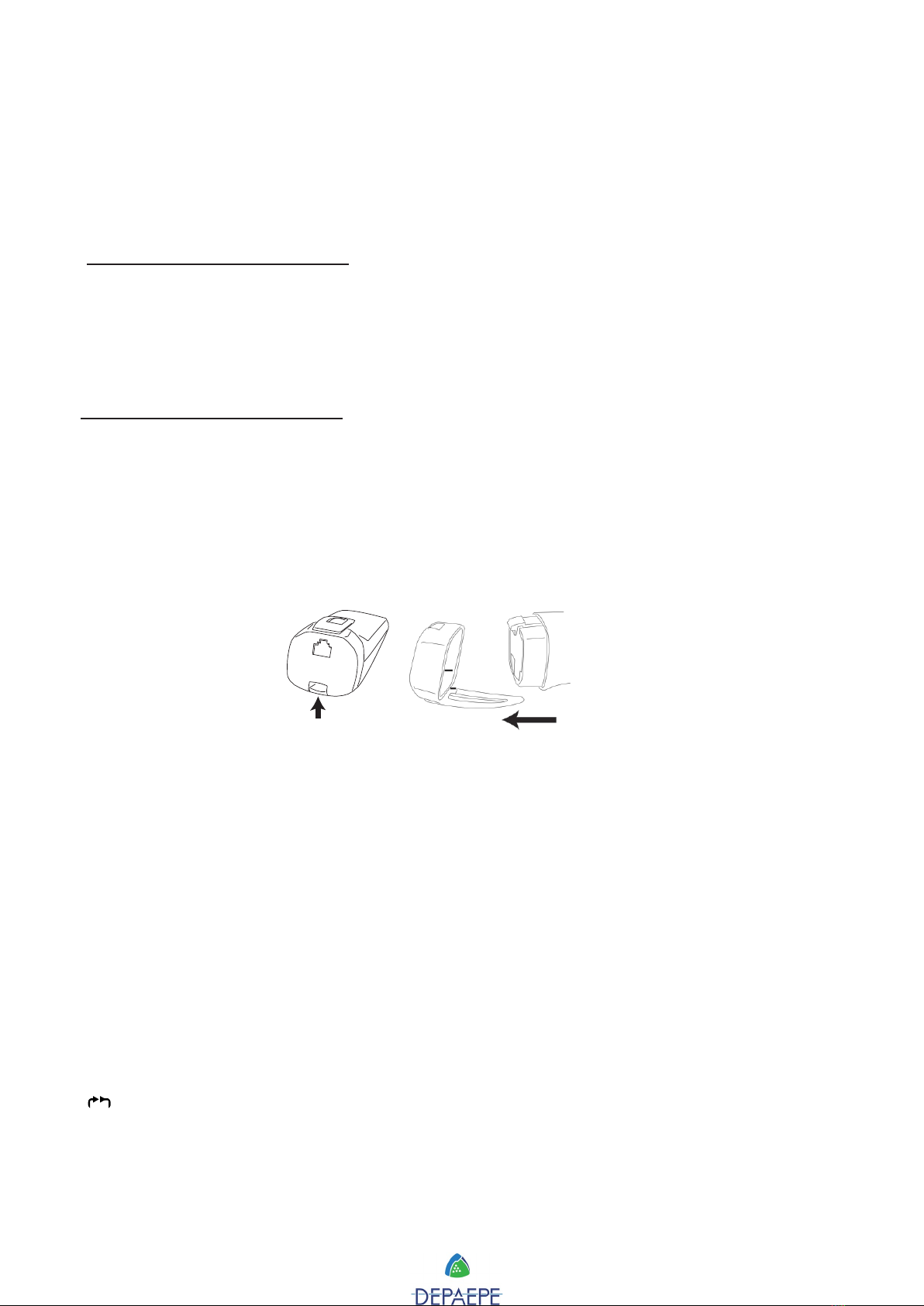

Installing the batteries
2 AA type batteries need to be installed in each unit.
HD TRACER et HD GENERATOR
Installation des PILES
Les D TRACER et D GENERATO R fonctionnent avec 2 piles LR06 AA 1.5V. Pour
installer ou changer les piles, procéder comme suit :
Inser t the batteries in accordance with the Veiller à respecter le sens de polarités indiqué.
symbols indicated on the plastic clip.
Introduction
The 3 position switch located above the D GENERATOR provides 3 different operating
modes :
•OFF/POL mode :
Selects the OFF mode, no energy is drawn from the batteries. owever, when connecting
the D GENERATOR to a telephone line, the leds will indicate if the line is powered and,
in this case, they will also check its polarity.
•CONTINUITY mode :
In this mode, the D GENERATOR will indicate the presence of shorts on the tested line.
3
Appuyer sur la
languette plastique
Pus to open
Retirer le couvercle
Pus up t e cover
•TONE GENERATOR mode :
In this mode, tones are generated by the unit. When connected to an unpowered line, the
tones will provide an easy detection of the line by the D TRACER.
Indroduction
Le D GENERATOR possède 3 positions :
•OFF/POL position arrêt : cette position permet aussi de savoir s’il y a une tension sur une
ligne téléphonique et quelle est sa polarité.
• Continuité :
cette position permet, sur une ligne non- alimentée, de savoir s’il y a une coupure de la
ligne ou s’il y a un court-circuit.
•: Envoi de signaux en mono ou en double fréquences sur une ligne non-alimentée pour
permettre à celle ci d’être repérée par le D TRACER.
The 3 positions switch located above the D TRACER provide 3 different modes:
•OFF mode :
Selects the OFF position, no energy is drawn from the batteries.
• SELECTIVE TRACING mode
• LARGE TRACING mode
Note : The lighted green or red led indicates that the unit is in use. If they no longer light up
brightly or do not light at all, batteries need to be changed.
We recommend to switch to the OFF position when not in use so as to save batteries.
Caution : do not connect these units to powered AC electrical lines
Le D TRACER possède 3 positions :
OFF : dans cette position l’appareil est arrêté.
: cette position indique que le D TRACER est en mode de recherche sélective.
: cette position indique que le D TRACER est en mode de recherche large.
Nota : Les appareils D GENERATOR et D TRACER indiquent qu’ils sont en
fonctionnement quand leur voyant rouge ou vert est allumé. Après toute utilisation de
4
Red / Rouge
Black / Noir
Red / Rouge
Bla c k / Noir
l’appareil il est recommandé de placer le sélecteur en position OFF, pour augmenter la durée
de vie des batteries. Si les leds s’allument faiblement ou ne s’allument plus, cela signifie que
les piles doivent être changées.
Attention : Les appareils HD GENERATOR et HD TRACER doivent être utilisés par des
personnels professionnels ayant des connaissances sur l’électricité et ses
précautions d’utilisations Ces appareils ne sont absolument pas dangereux à
l’utilisation mais peuvent être raccordés par inadvertance à des câbles sous tensions
présentant eux des dangers
User manual HD GENERATOR
A) OFF/POL mode

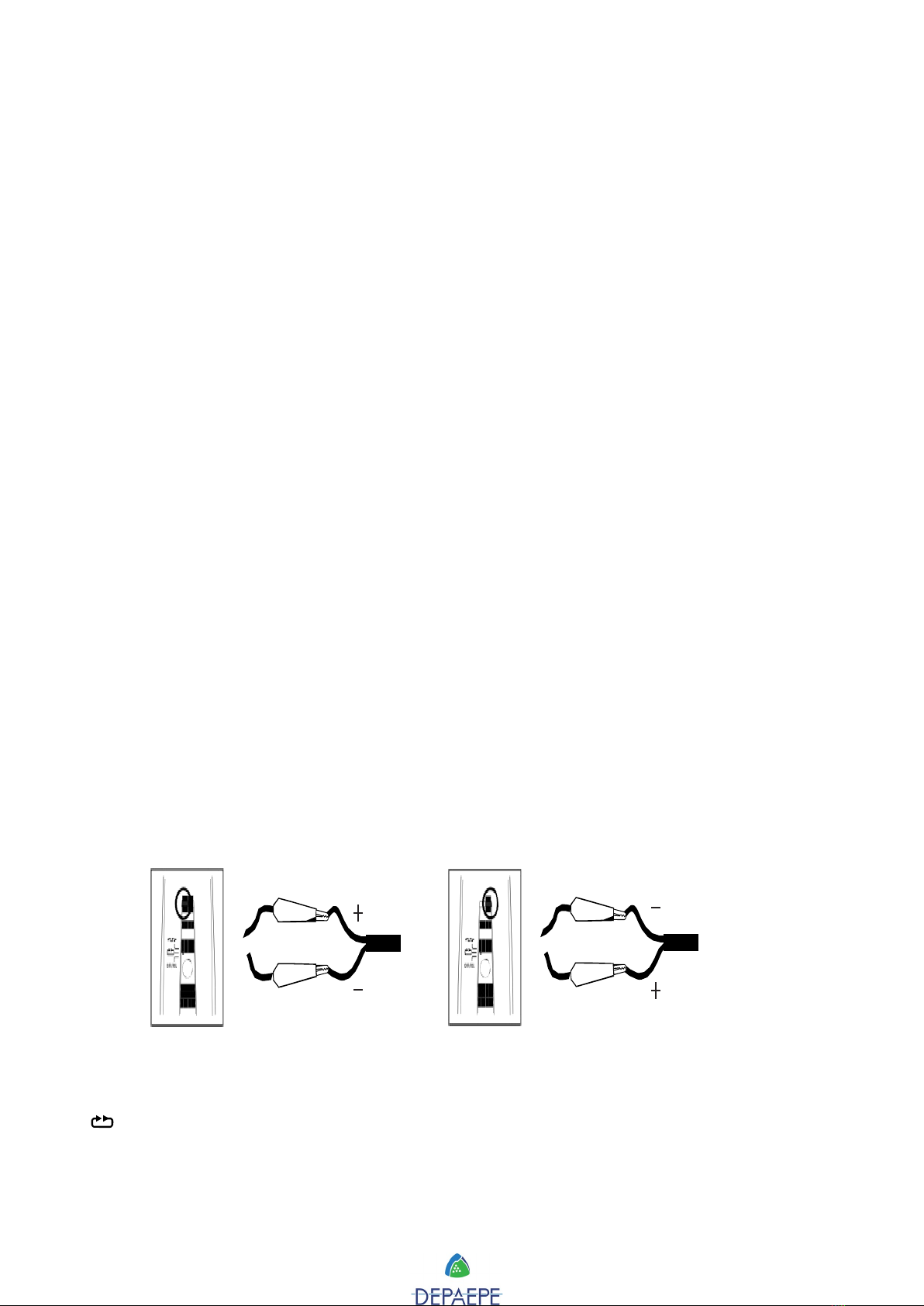

In this position, no power is drawn from the batteries. When connecting the alligator clips to a
telephone line, the D GENERATOR will indicate if the line is powered by lighting up leds
that will also check the line polarity :
-The red led lights up when “TIP” is connected to the red clip and “ring” to the black clip.
-The green led lights up when “r ing” is connected to the red clip and “TIP” to the black clip.
Current drawn from the line : 3mA at 50 Volts.
Note : if no led lights up, the line is not powered.
Notice HD GENERATOR
A) Position: OFF/POL
Dans cette position le D GENERATOR est arrêté et ne décharge pas les piles.
Le fait de connecter les pinces crocodiles sur une ligne téléphonique (RTC) permet de savoir
s’il y a une tension sur cette ligne et quelle en est sa polarité :
B) CONTINUITY mode
This position will test to indicate the presence of shorts on an unpowered line.
5
Sho rts /
Cou rt-circuit
Unp owered line /
igne non -alimentée

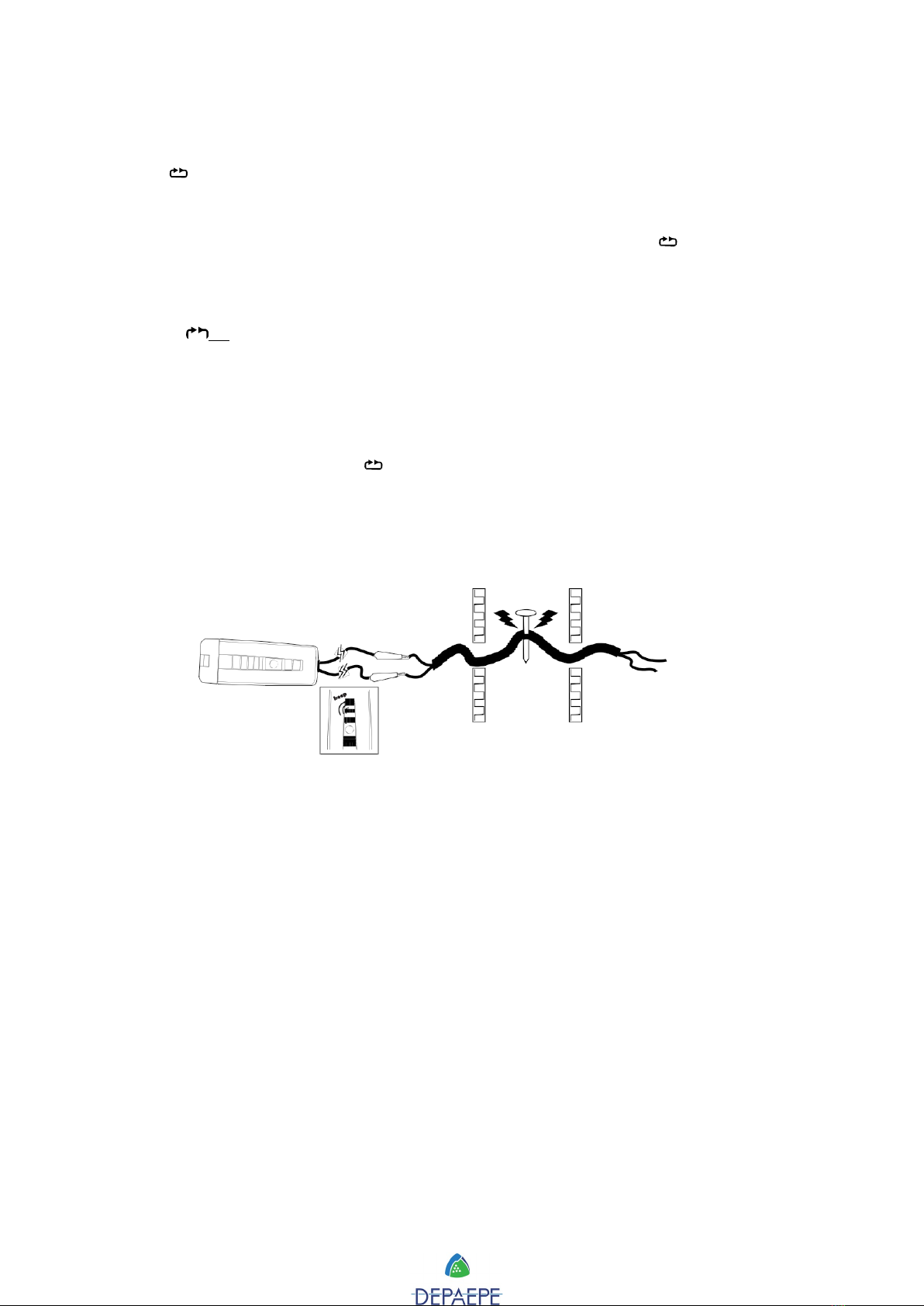

Shorts can be the result of miscabling or a nail or staple piercing for instance.
To detect shorts :
- Select the position , connect the alligator clips to the supposed shorted line.
If the green led lights up and if, at the same time, an audio signal is heard, this confirms the
line is shorted. Detecting shorts can also be done by opening the line at the cable end. By
doing so, when connecting the alligator clips after having selected the position, the green
led and the audio signal will confirm the line continuity.
B) Position : Continuité ou COURT- CIRCUIT
Cette position permet de savoir rapidement s’il y a sur une ligne (non alimentée) un court-
circuit ou une coupure :
Le court-circuit est généralement provoqué par un élément de fixation comme une agrafe, un
clou ou simplement par une erreur de câblage.
-Après avoir sélectionné la position , brancher le D GENERATOR sur les 2 fils supposés
en court circuit. Si le voyant s’allume de couleur ver te et qu’un signal sonore «BEEP» est
émis par l’appareil il y a bien court- circuit.

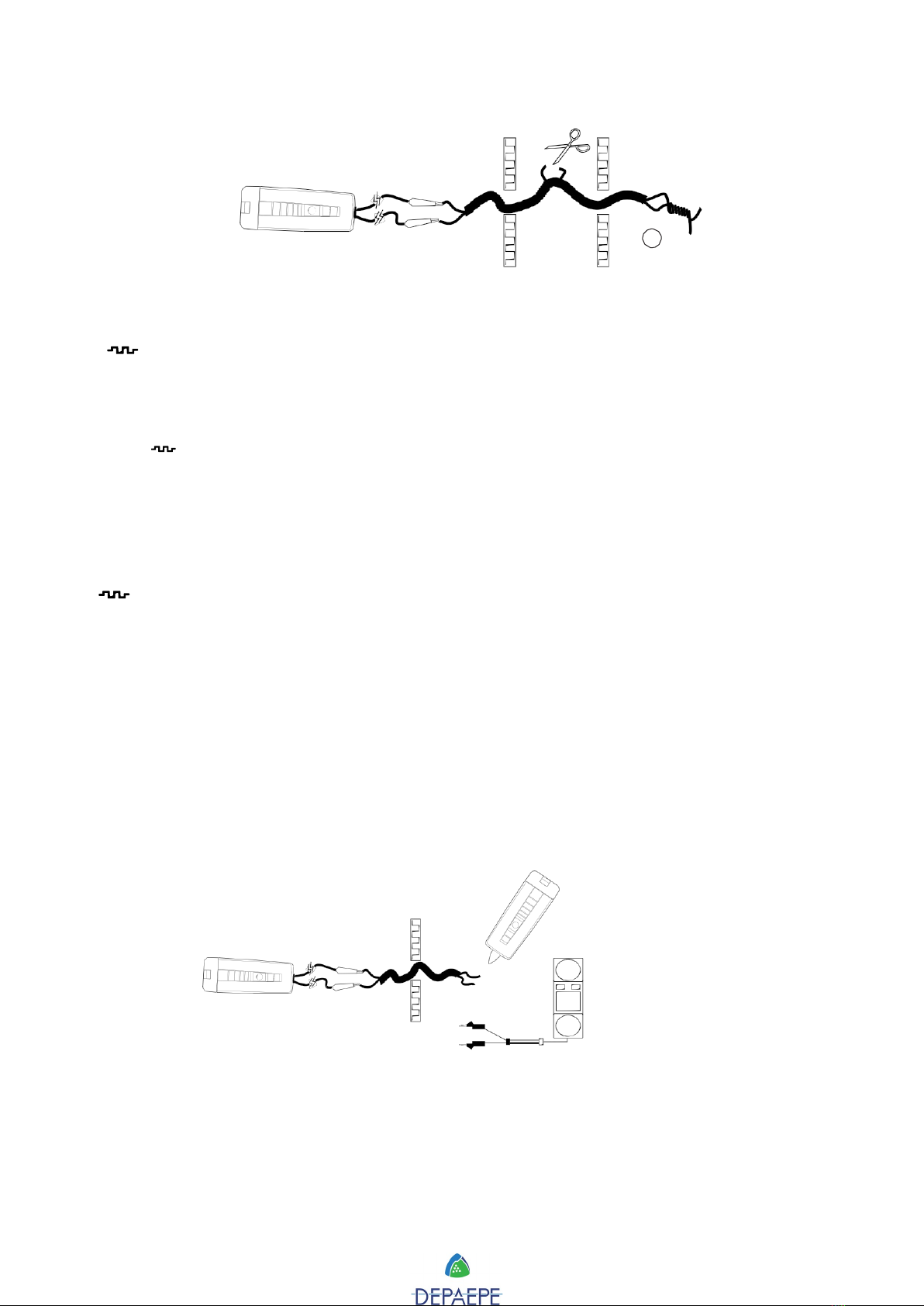

-But if the green led does not light up and no sound is heard, this confirms the line is broken.
The same operation can be done to detect shorts or to confirm continuity on a single wire
simply by connecting one alligator clip to the tested wire and the other alligator clip to the cable
shield or to the ground.
La coupure d’un des deux fils de lignes peut être également identifiée par la méthode du court-
circuit pour: Après avoir sélectionné la position,brancher le D GENERATOR sur les 2 fils où
l’on suppose une coupure et provoquer un court-circuit à l’arrivée du câble 1 entre les deux fils
identifiés. Si le voyant s’allume de couleur verte et qu’un signal sonore «BEEP» est émis, cela
signifie qu’il y a un court-circuit provoqué : la ligne n’est pas coupée. Si le voyant ne s’allume
pas et qu’aucun signal sonore n’est émis cela signifie que la ligne est coupée. Cette méthode
est aussi valable en prenant un fil et en se servant de la masse du câble ou de son blindage
comme deuxième fil.
6
1
Sho rts / Cou rt-circuit
OR/
OU
C) TONE GENERATOR mode
In this mode, the unit generates tones which can be injected on an unpowered line. Once
carrying those tones, the line will be easily detected by the D TRACER or by a D testset in
the monitor mode :
-Select the position.
-Connect the alligator clips to the line you wish to detect.
-Use the D TRACER or a D Testset in monitor mode to trace the tones and locate the line
you wish to detect.
C) Position Générateur de signaux
Cette position consiste à envoyer des signaux sonores sur une paire de fils (non-alimentée),
ce qui a pour effet de « marquer » ces fils, permettant de les suivre sur leur parcours et de les
identifier à leur arrivée. La procédure est la suivante :
- Mettre le D GENERATOR en position.
- Connecter les pinces crocodiles aux fils à «marquer».
-A l’arrivée de ces fils on peut les identifier grâce au D TRACER ou a un poste d’essais
DEPAEPE (Série4-620-630-6BL-7) en mode Moniteur ou Ecoute Discrète.
7
HD TRACER
Séries 4, Séries 620,
Séries 630, Séries
6BL, Séries 7
Inmonitor MODE Série
4, Série 620, Série
630, Série 6 BL, Série
7 en mode Moniteur/
Ecoute discrète

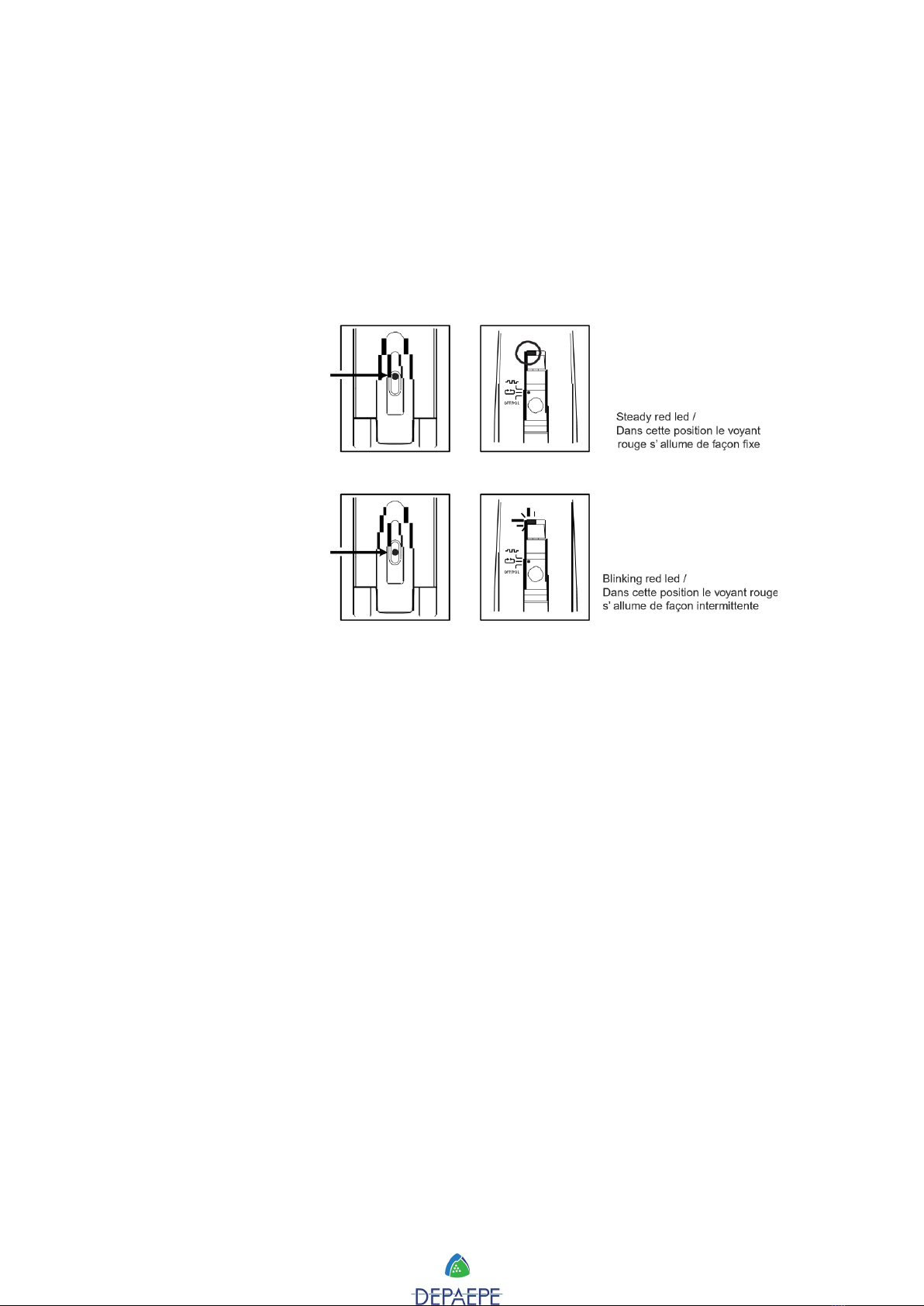

The D GENERATOR offers the choice of mono or double frequencies making it easy to
identify wires when working with 2 D GENERATORS to trace different cables. Selection is
made by a sliding switch located below the belt clip.
Cet appareil peut fonctionner en émmettant des signaux mono-fréquence oubi-fréquences :
Ce choix permet quand on utilise 2 D GÉNÉRATOR en même temps de differencier les fils
«marqués». Le choix bi-fréquences est toujours préférable car il permet une meilleure
identification du fil« marqué ». Le choix se fait par l’interrupteur situé sous le clip ceinture de
l’appareil.

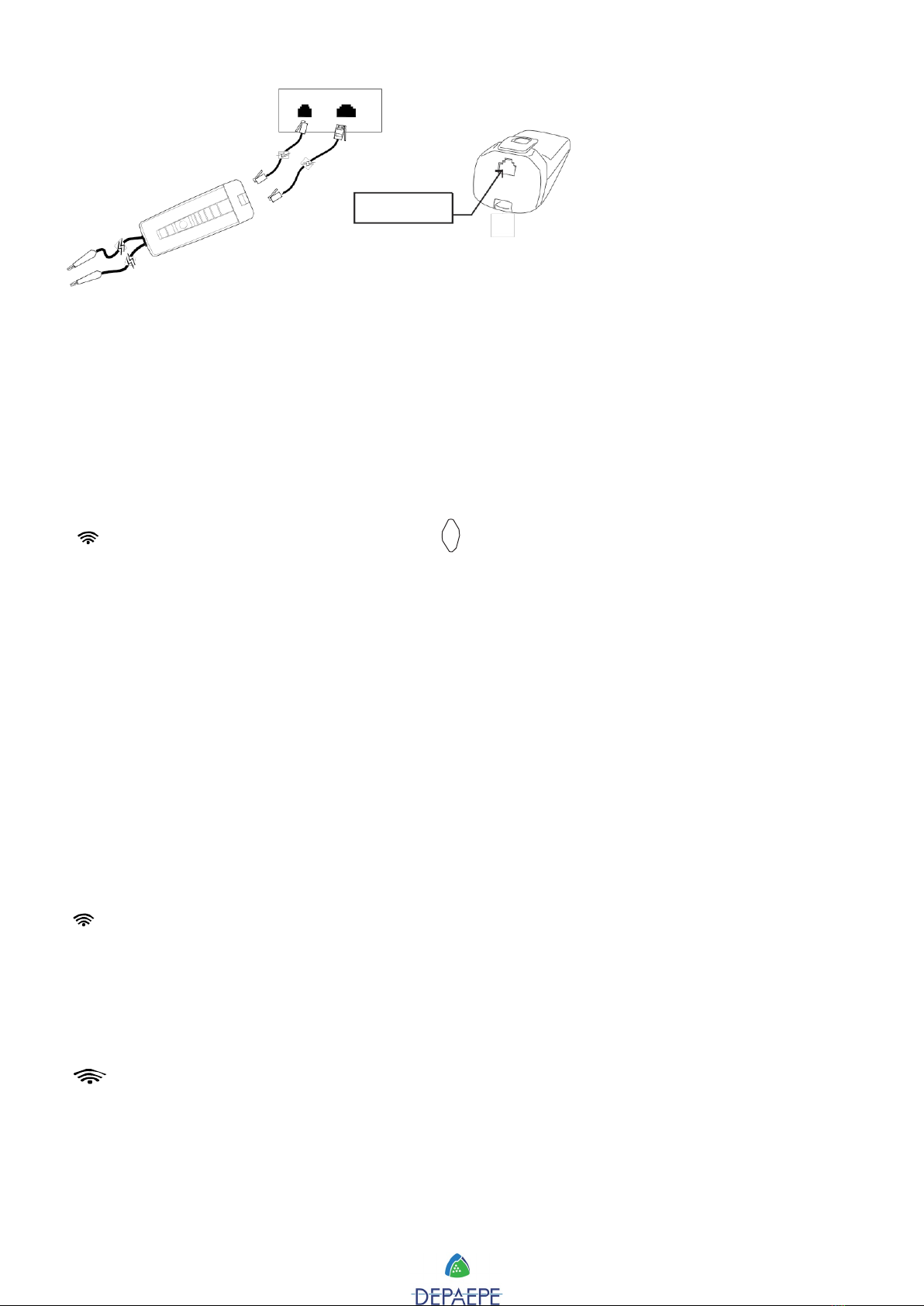

D) CONNECTING THE UNIT
The D GENERATOR comes with a 2 wires cord terminated by alligator clips to secure the
connection to stripped wires. A modular RJ 11 jack located at the base of the unit allows
connection to modular jacks and other cordsets.
D) RACCORDEMENT
On peut se raccorder à l’installation par l’intermédiaire des fiches crocodiles, mais il est aussi
possible d’utiliser la prise RJ située à l’arrière de l’appareil, offrant une modalité de
raccordement sur une installation existante et ceci sans démontage des prises. Lors de cette
utilisation, prendre garde que les 2 pinces crocodiles ne se touchent pas ou ne soient pas en
contact avec l’utilisateur (cordons spécifiques non fournis).
8
Monofrequency/
Mono-fréquence
Dualfrequencies/
Bi-fréquences
RJ11 connection /
Accès à la prise RJ11
User manual HD TRACER
A) OFF mode
When the 3 positions switch is on the OFF position, the D TRACER is deactivated and
no current is drawn from the batteries.
B) LARGE TRACING mode (see drawing 1 )
This mode should be used to located and trace cables through panels, protection walls,
bundles of conductors ... The built-in speaker will play back the audible tones emitted by the
D GENERATOR when getting close to the searched cable.
The red lighted led confirms the tracing mode is activated.
C) SELECTIVE TRACING mode (see drawing 2)
This tracing mode increases discrimination between pairs by limiting detection to tone signals
in specific cables. Sharperandmore accurate detection is provided when tracing wires with in
a group of cables. The red lighted led confirms the tracing mode is activated.
Notice HD TRACER
A) Position OFF
Dans cette position l’appareil D GENERATOR est arrêté et ne décharge pas les piles.
B) Position DÉTÉCTION LARGE
Cette position permet de détecter le câble «marqué» par le D GENERATOR dans les murs,
les goulottes de câblage, etc. Quand on approche le D TRACER du câble «marqué» on peut
entendre à l’aide du D TRACER les signaux véhiculés. Ce mode de détection est representé
dans le dessin ci-après par le numéro 1. Le voyant rouge situé sur le devant de l’appareil
indique que celui-ci est en fonctionnement.
C) Position DÉTÉCTION SELECTIVE
Cette position permet de detecter par proximité de contact le ou les fils «marqués» par le signal
sonore en limitant les effets de rayonnement d’autres fils proches non marqués au départ (dans
un câble multifils). La position séléctive permet de réduire de façon très importante ce type
9
1
HD TRACER
Position détection large /
arge tracing mode
HD TRACER
Position détection
sélécti ve /
Selecti ve tracing mode
2
d’inconvénient. Ce mode de détection est representé dans le dessin ci-après par le numéro
2 .Le voyant rouge situé sur le devant de l’appareil indique que celui-ci est en fonctionnement
Les appareils HD GENERATOR et HD TRACER sont conformes à la norme en vigueur
EN60950 amendements 1 à 11 et ne doivent être raccordé qu’à des lignes non-
alimentées The HD GENERATOR and HD TRACER comply with the EN60950 A 1 to 11
and have to be connected on the non-powered line
Importé par la société Depaepe /Imported by Depaepe
10
This manual suits for next models
1
Table of contents
Other Depaepe Diagnostic Equipment manuals
