DeWalt DWE575DC User manual

DEWALT Industrial Tool Co. Inc., 701 E. Joppa Road, Towson, MD 21286 (MAY12) Part # N188212 Copyright © 2012
The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the array of pyramids on the
handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.
DWE575DC 7-1/4" (184 mm)
Circular Saw Dust Collection Kit
FOR USE WITH DWE575 AND DWE575SB CIRCULAR SAWS
PLEASE READ BEFORE OPERATING
CIRCULAR SAWS
If you should have difficulty understanding the following
instructions contact a DEWALT service center or an authorized
DEWALT service person, or call 1-800-4-DEWALT.
Important Safety Instructions
WARNING: To reduce the risk of serious personal injury, turn
tool off and disconnect tool from power source before making
any adjustments or removing/installing attachments or
accessories.
WARNING: For your own safety, read the tool instruction manual
before using any accessory. Failure to heed these warnings may result
in serious personal injury and damage to the vacuum and accessory.
When servicing this tool, use only identical replacement parts.
WARNING: To reduce the risk of serious personal injury, always
wear ANSI compliant eye protection.
This kit contains:
1 Dust port
1 Dust port–back half
2 Dust port screws
1 Lower guard lever (new)
1 Lever screw (new)
If any parts are missing please contact DEWALT at 1-800-4-DEWALT
(1-800-433-9258)

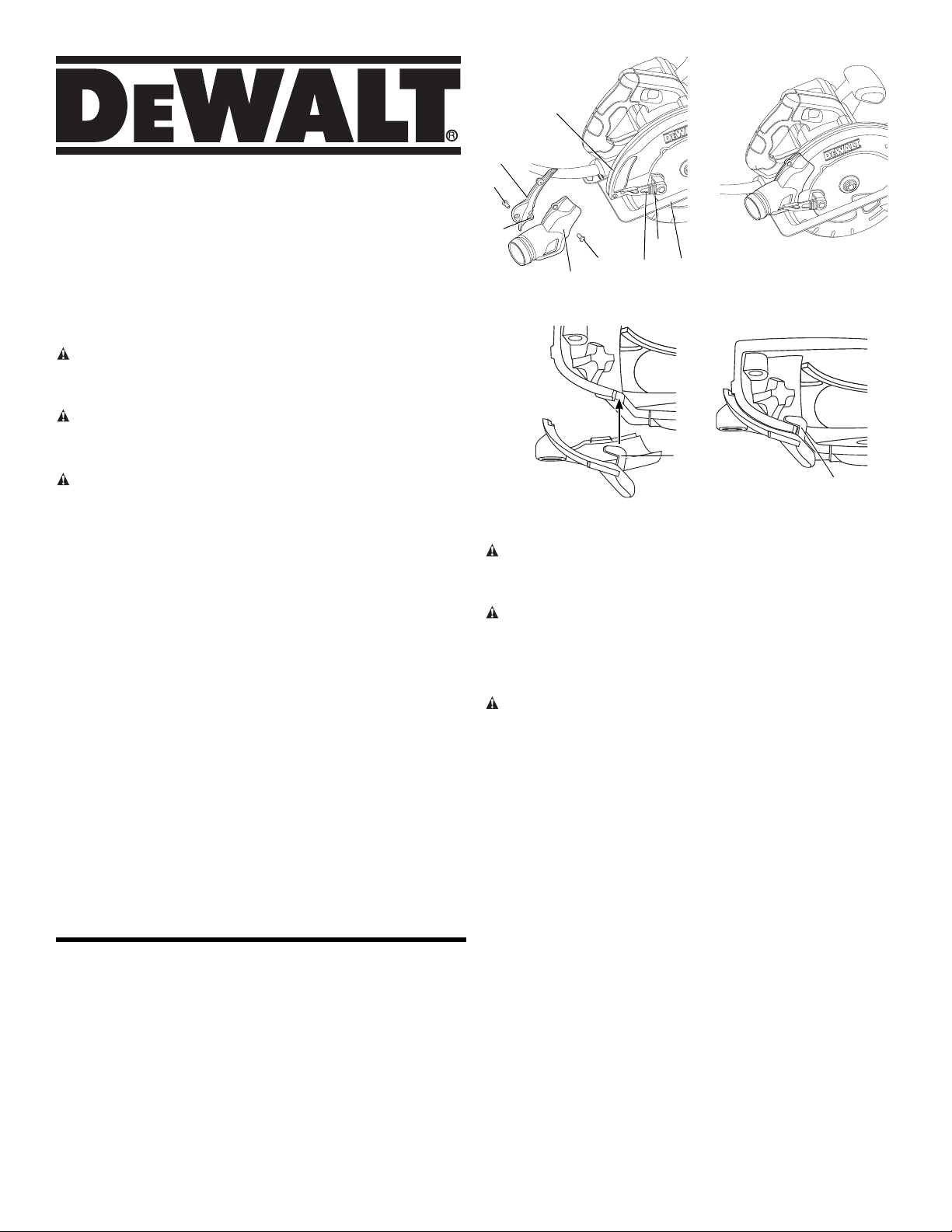

Mounting the Dust Port
1. Fully loosen depth adjustment lever.
2. Place base plate (A) in the minimal depth of cut position so that the
tab (G) will clear depth strap.
3. Remove the lower guard lever (B) and guard lever spacer (C) from
the saw by unscrewing the lever screw.
4. Using the existing guard lever spacer, install the new lower guard
lever and screw supplied in kit.
5. Align the dust port–back half (D) over upper blade guard (E) as
shown. Be sure to insert the tab (G) into the casting notch on the
tool as shown in Figure 2. When installed correctly, it will snap fully
over the original depth of cut pointer.
6. Align the dust port (F) with the dust port–back half (D).
7. Insert two dust port screws (H) as shown and tighten securely.
If you have any questions, please contact DEWALT Industrial Tool Co.,
701 East Joppa Road, Baltimore, MD 21286, call 1-800-4-DEWALT
(1-800-433-9258) or visit our website www.dewalt.com.
F
D
BA
E
H
H
FIG. 2
G
G
G
C
FIG. 1
Kit de dépoussiérage DWE575DC,
184mm (7-1/4po), pour scie circulaire
À UTILISER AVEC LES SCIES CIRCULAIRES DWE575 ET
DWE575SB.
LIRE CE QUI SUIT AVANT TOUTE
UTILISATION DE SCIES CIRCULAIRES
Si vous éprouvez des difficultés à comprendre les instructions
suivantes, veuillez contacter un centre de réparation DEWALT
ou un réparateur agréé DEWALT ou appeler le 1-800-4-DEWA LT.
Consignes de sécurité importantes
AVERTISSEMENT : pour réduire tout risque de dommages
corporels graves, arrêter et débrancher l’outil du secteur avant
tout réglage ou avant de retirer ou installer toute pièce ou tout
accessoire.
AVERTISSEMENT: pour votre sécurité, lire le manuel de l’utilisateur
respectif à l’outil avant l’utilisation de tout accessoire. Tout manquement
à ces avertissements pose des risques de dommages corporels et de
dommages sérieux à l’aspirateur et à ses accessoires. Lors de la
maintenance de cet outil, n’utiliser que des pièces de rechange
identiques.
AVERTISSEMENT : pour réduire tout risque de dommages
corporels graves, porter systématiquement une protection oculaire
homologuée ANSI.
Ce kit comprend:
1 Buse de dépoussiérage
1 Partie arrière de la buse de dépoussiérage
2 Vis de la buse de dépoussiérage
1 Levier du carter inférieur de lame (nouveau)
1 Vis du levier (nouveau)
Pour toute pièce manquante, veuillez contacter DEWALT au
1-800-4-DEWALT (1-800-433-9258).
Installation de la buse de dépoussiérage
1. Desserrez complètement le levier de réglage de profondeur.
2. Placez la plaque de la base (A) sur la position de profondeur de
coupe minimale de façon à ce que la languette (G) aille au-delà de
la courroie de profondeur.
3. Retirez le levier du carter inférieur (B) et sa bague entretoise (C) de
la scie en dévissant la vis du levier.
4. En utilisant la bague entretoise existante du levier du carter,
installez le nouveau levier du carter inférieur et la vis fournis avec
ce kit.
5. Alignez la partie arrière de la buse de dépoussiérage (D) sur le
carter supérieur de lame (E), comme illustré. Assurez-vous de
bien insérer la languette (G) dans l’encoche intégrée sur l’outil
comme illustré en figure 2. Si installée correctement, elle devrait
s’enclencher à fond sur l’index de profondeur de coupe originel.

6. Alignez la buse de dépoussiérage (F) sur la partie arrière de la buse
de dépoussiérage (D).
7. Insérez les deux vis de la buse de dépoussiérage (H) comme
illustré puis resserrez soigneusement.
Si vous avez des questions, veuillez contacter DEWALT Industrial
Tool Co., 701 East Joppa Road, Baltimore, MD 21286, appeler le
1-800-4-DEWALT (1-800-433-9258) ou vous rendre sur notre site
www.dewalt.com.
DWE575DC 7-1/4 pulg. (184 mm)
Kit de recolección de polvo de la sierra
circular
PARA SER UTILIZADO CON LAS SIERRAS CIRCULARES
DWE575 Y DWE575SB
LEER ANTES DE PONER EN
FUNCIONAMIENTO LAS SIERRAS
CIRCULARES
Si tuviera dificultades para comprender las siguientes
instrucciones, póngase en contacto con un centro de servicio
DEWALT o un miembro del personal de servicio autorizado de
DEWALT, o llame al 1-800-4-DEWALT.
Instrucciones de seguridad importantes
ADVERTENCIA: Para disminuir el riesgo de lesiones
corporales graves, apague la herramienta y desconéctela de la
fuente de alimentación antes de realizar ajuste alguno o de
quitar o instalar acoplamientos o accesorios.
ADVERTENCIA: Por su propia seguridad, lea el manual de
instrucciones de la herramienta antes de usar cualquiera de los
accesorios. De no seguir estas advertencias podrían producirse
lesiones corporales graves y daños a la aspiradora y al accesorio.
Cuando realice el mantenimiento de esta herramienta, utilice
únicamente repuestos originales.
ADVERTENCIA: Para reducir el riesgo de lesiones corporales
graves, siempre use protección ocular aprobada por ANSI.
Este kit contiene:
1 Puerto de polvo
1 Mitad posterior del puerto de polvo
2 Tornillos del puerto de polvo
1 Palanca del protector inferior (nueva)
1 Tornillo de palanca (nuevo)
Si falta alguna pieza póngase en contacto con DEWALT en el
1-800-4-DEWALT (1-800-433-9258)
Montaje del puerto de polvo
1. Afloje por completo la palanca de ajuste de profundidad.
2. Coloque la placa de base (A) en la profundidad mínima de la
posición de corte de manera que la lengüeta (G) despeje la correa
de profundidad.
3. Saque la palanca del protector inferior (B) y el espaciador de la
palanca del protector (C) de la sierra desatornillando el tornillo de
la palanca.
4. Utilizando el espaciador de la palanca del protector existente, instale
la nueva palanca del protector inferior y el tornillo suministrado en
el kit.
5. Alinee la mitad posterior del puerto de polvo (D) por encima del
protector de la hoja superior (E) como se muestra. Asegúrese de
insertar la lengüeta (G) en la muesca del cuerpo de la herramienta
como se muestra en la Figura 2. Cuando se instale correctamente,
encajará totalmente por encima de la profundidad original del
puntero de corte.
6. Alinee el puerto de polvo (F) con la mitad posterior del puerto de
polvo (D).
7. Inserte dos tornillos del puerto de polvo (H) como se muestra y
apriete bien.
Si tiene preguntas, póngase en contacto con DEWALT Industrial
Tool Co., 701 East Joppa Road, Baltimore, MD 21286, llame al
1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio web www.
dewalt.com.
