DeWalt DW636 User manual

®
DW634
DW636

Dansk 1
Deutsch 6
English 12
Español 17
Français 22
Italiano 27
Nederlands 32
Norsk 37
Português42
Suomi 47
Svenska 52
Türkçe 57
EÏÏËÓÈη 62
Copyright DEWALT

A

B
D
C

F
H
E
G
I

DANSK
VIBRATIONSPUDSER DW634/DW636
Tillykke!
Du har valgt et DEWALT Elværktøj.
Mange års erfaring, ihærdig produktudvikling og
innovation gør DEWALT til en af de mest pålidelige
partnere for professionelle brugere.
Indholdsfortegnelse
Tekniske data da - 1
EF-Overensstemmelseserklaring da - 1
Sikkerhedsinstruktioner da - 2
Kontroller emballagens indhold da - 3
Beskrivelse da - 3
El-sikkerhed da - 3
Anvendelse af forlængerkabel da - 3
Samling og justering da - 3
Brugervejledning da - 4
Vedligeholdelse da - 4
Service da - 5
Tekniske data
DW634 DW636
Spænding V 230 230
Optagen effekt W 300 350
Pudsebevægelser/min. 17.000 20.000
Udslagslængde mm 2,6 4,6
Pudseflade mm 113 x 225 113 x 225
Sandpapir mm 115 x 280 115 x 280
Vægt kg 2,8 3,9
Støvsugning støvpose/
støvsuger støvsuger
Sikringer:
230 V maskiner 10 A
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade, livsfare
eller ødelæggelse af værktøjet, hvis
brugervejledningens instruktioner ikke
følges.
Angiver risiko for elektrisk stød.
Brandfare!
EF-Overensstemmelseserklaring
DW634/DW636
DEWALT erklærer at disse værktøjer er konstrueret i
henhold til EU-direktiverne: 89/392/EØF,
89/336/EØF, 73/23/EØF, EN 50144,
EN 55104 / EN 55014-2, EN 55014, EN 61000-3-2 &
EN 61000-3-3.
For yderligere information bedes De venligst
kontakte DEWALT på nedenstående adresse eller se
bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med
EU-direktiverne 86/188/EØF & 89/392/EØF,
målt i henhold til EN 50144:
DW634 DW636
L
pA
(lydniveau) dB(A)* 81 79
L
WA
(akustisk styrke) dB(A) 94 92
* ved operatørens øre
Anvend høreværn, hvis lydniveauet
overstiger 85 dB(A).
Den vægtede geometriske middelværdi af
accelerationsfrekvensen i henhold til EN 50144:
DW634 DW636
4,5 m/s
2
2,8 m/s
2
Produktudviklingsdirektør
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Tyskland
da - 1 1

DANSK
Sikkerhedsinstruktioner
Læs brugsanvisningen igennem, inden maskinen
tages i brug. Opbevar brugsanvisningen let
tilgængeligt, så alle, der bruger maskinen,
har adgang til brugsanvisningen.
Foruden nedenstående instruktioner,
bør Arbejdstilsynets regler altid følges.
ADVARSEL!
Når man anvender elværktøj, skal følgende
grundlæggende sikkerhedsinstruktioner altid
følges for at nedsætte risikoen for elektriske
stød, personskader og brand.
1 Brug høreværn
Lydniveauet ved bearbejdning af forskellige
materialer kan variere, af og til overstiger niveauet
85 dB(A). For at beskytte sig selv, skal man altid
anvende høreværn.
2 Hold arbejdsområdet i orden
Uordentlige arbejdsområder og arbejdsbænke
indbyder til skader.
3 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke elværktøj for regn. Anvend ikke
elværktøj på fugtige eller våde pladser. Sørg for
en god belysning over arbejdsområdet.
Anvend ikke elværktøj i nærheden af let
antændelige væsker eller gasser.
4 Beskyt dig mod elektriske stød
Undgå kropskontakt med dele, der har
jordforbindelse (f.eks. rør, radiatorer, komfurer,
køleskabe). Ved ekstreme arbejdsforhold
(f.eks. høj fugtighed, forekomst af metalstøv osv.)
kan den elektriske sikkerhed øges ved at tilkoble
en fejlstrømsafbryder.
5 Hold børn borte
Lad ikke andre personer komme i kontakt med
elværktøj eller ledningen. Uvedkommende
personer skal holdes væk fra arbejdsområdet.
6 Opbevar værktøj sikkert
Når elværktøjet ikke anvendes, skal det
opbevares på et tørt, højt placeret sted, låst inde,
uden for børns rækkevidde.
7 Overbelast ikke elværktøj
Man arbejder bedre og mere sikkert inden for det
anførte effektområde.
8 Brug det rigtige elværktøj
Tving ikke elværktøj til at udføre arbejde, som er
beregnet til kraftigere værktøj. Brug ikke værktøj
til formål, det ikke er beregnet til, brug f.eks. ikke
en håndrundsav til at save kviste eller brænde.
9 Klæd dig rigtigt på
Bær ikke løst hængende tøj eller smykker.
De kan sidde fast i bevægelige dele.
Gummihandsker og skridsikre sko anbefales ved
udendørs arbejde. Brug hårnet, hvis du har langt
hår.
10 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du får
støv i øjnene, hvilket kan forårsage skade. Hvis
der opstår meget støv, bruges også støvmaske.
11 Ledningen må ikke mishandles
Bær aldrig værktøjet i ledningen og træk ikke i
ledningen for at tage kontakten ud af stikket.
Udsæt ikke ledningen for varme, olie eller skarpe
kanter.
12 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde
arbejdsemnet fast. Det er sikrere end at bruge
hånden, og du får begge hænder fri til arbejdet.
13 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og
balance.
14 Vedligehold værktøjet omhyggeligt
Hold værktøjet skarpt og rent.
Følg instruktionerne med hensyn til pasning og
udskiftning af tilbehør.
Kontroller elværktøjets ledning regelmæssigt og
få den repareret hos et anerkendt
serviceværksted, hvis den er beskadiget.
Kontroller forlængerledninger regelmæssigt og
udskift dem, hvis de er beskadigede. Hold
håndtagene tørre, rene og fri for olie og fedt.
15 Tag kontakten ud af stikket når elværktøjet
ikke er i brug, inden service og ved
udskiftning af tilbehør
16 Fjern nøglerne
Kontroller at nøgler og justerværktøj er fjernet fra
elværktøjet, inden det startes.
17 Undgå utilsigtet start
Bær ikke tændt elværktøj med fingeren på
afbryderen.
Sørg for, at afbryderen er slået fra, når du sætter
kontakten i stikket.
18 Forlængerledninger udendørs
Udendørs må der kun anvendes
forlængerledninger, der er godkendt til udendørs
brug og mærkede til dette.
2da - 1

da - 3 3
DANSK
19 Vær opmærksom
Se på det, du gør. Brug din sunde fornuft.
Brug ikke elværktøjet, når du er træt.
20 Kontroller elværktøjet for skader, inden du
tilslutter ledningen til vægstikket
Inden fortsat brug af elværktøjet, skal eventuelle
beskadigede sikringsanordninger og andre
defekte dele kontrolleres nøje for at finde ud af,
om de fortsat kan fungere rigtigt og udføre den
planlagte funktion. Kontroller at de bevægelige
dele fungerer upåklageligt og ikke klemmer, at
ingen dele er gået i stykker, at alle dele er rigtigt
monterede, og at andre forhold, der kan påvirke
driften, er i orden. En sikkerhedsanordning eller
en anden del, som er beskadiget, skal repareres
eller udskiftes af et anerkendt serviceværksted,
hvis intet andet er anført i brugsanvisningen.
Fejlbehæftede afbrydere skal udskiftes hos et
autoriseret serviceværksted.
Brug ikke elværktøjet, hvis afbryderen ikke kan
kobles til eller fra.
21 For din personlige sikkerhed
Brug kun tilbehør og dele, der er anbefalet i
brugsanvisningen og katalogerne. Anvendelsen
af andet værktøj eller tilbehør end det,
der anbefales i brugsanvisningen eller
katalogerne kan medføre risiko for personskader.
22 Få dit værktøj repareret hos et autoriseret
DEWALT serviceværksted
Dette elværktøj overholder de relevante
sikkerhedsforskrifter. For at undgå fare,
må reparationer af eludstyr kun foretages af
autoriserede elektrikere.
Kontroller emballagens indhold
Emballagen indeholder:
1 Vibrationspudser
1 Støvpose (DW634)
1 Støvsugerstuds til ø 27 mm slange (DW634)
1 Slibesål
1 Brugervejledning
1 Tegning
• Kontroller, at værktøjet, komponenter eller
tilbehør ikke er blevet beskadiget under
transporten.
• Tag dig tid til at læse og forstå denne
brugervejledning, før du tager værktøjet i brug.
Beskrivelse (fig. A)
Din vibrationspudser er beregnet til professionel
pudsning af træ, træværk og plastikmaterialer.
Du kan anvende forskellige typer sandpapir. Spørg
din forhandler til råds med hensyn til den rigtige type
sandpapir.
1 Afbryder
2 Holdere for sandpapir
3 Børsteramme (DW634, tilbehør)
4 Udsugningsdæksel (DW634, tilbehør)
5 Stanseskabelon (tilbehør)
6 Slibesål (Velcro)
7 Holder til støvpose (8) eller støvsugeradaptor (9)
(DW634)
8 Støvpose (DW634)
9 Støvsugeradaptor (DW634)
10 Monteringsskruer til udsugningsdæksel (DW634)
11 Låseknap
12 Kulbørstedæksel (DW636)
13 Mundstykke (DW636)
El-sikkerhed
Elmotoren er kun beregnet til én spænding.
Kontroller, at strømforsyningen svarer til spændingen
på typeskiltet.
Dit DEWALT-værktøj er dobbeltisoleret i
henhold til EN 50144; jordledning er
derfor ikke påkrævet.

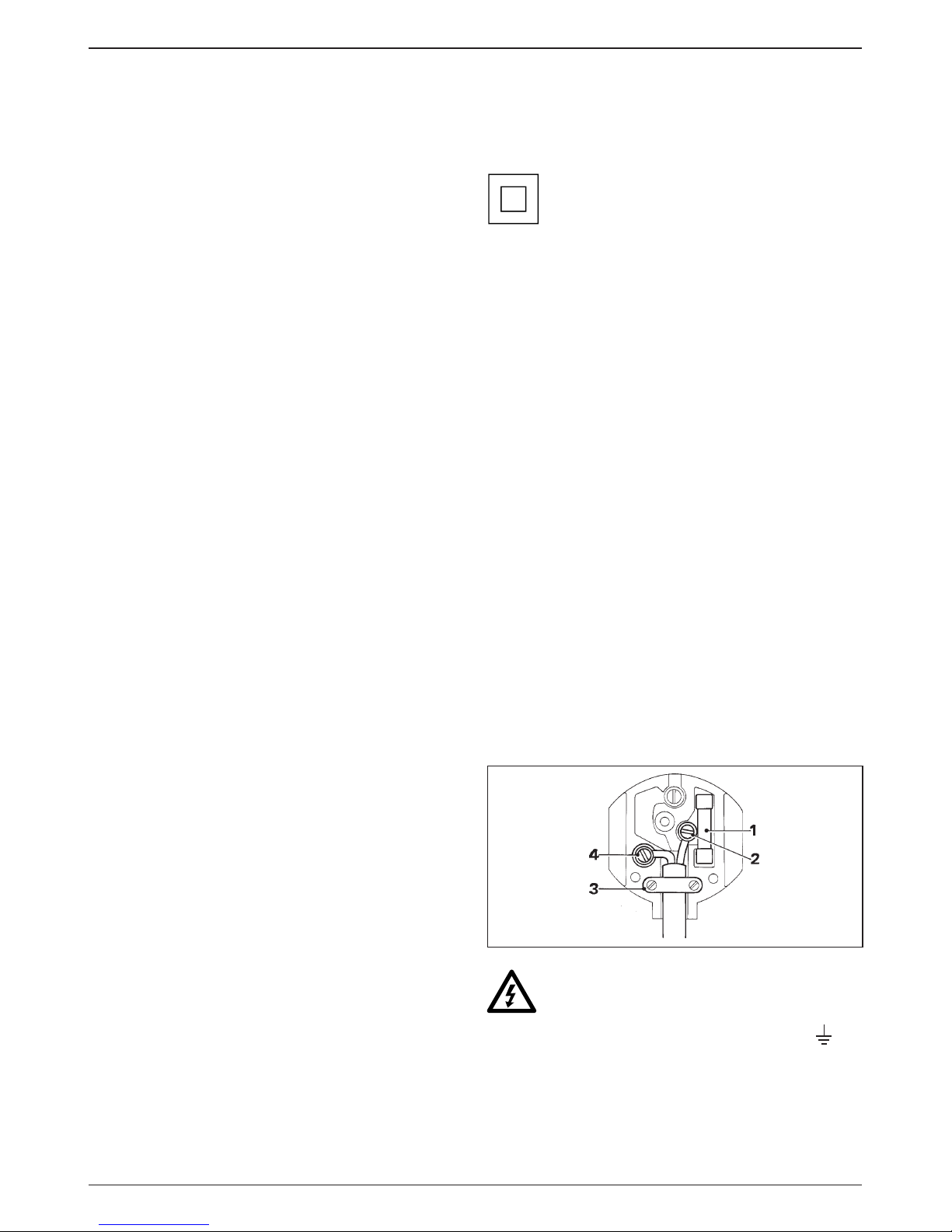

Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den
bortskaffes på sikker måde. Et stik med blottede
kobberledere er farlig, hvis den sættes i en
strømførende kontakt.
Anvendelse af forlængerkabel
Hvis der skal bruges forlængerkabel, skal der
anvendes et kabel svarende til værktøjets
strømforbrug (se de tekniske specifikationer).
Den mindste lederstørrelse er 1,5 mm2.
Ved anvendelse af en kabeltromle, skal kablet altid
vindes helt ud.
Samling og justering
Træk stikket ud af stikkontakten inden
samling og justering.

DANSK
4da - 4

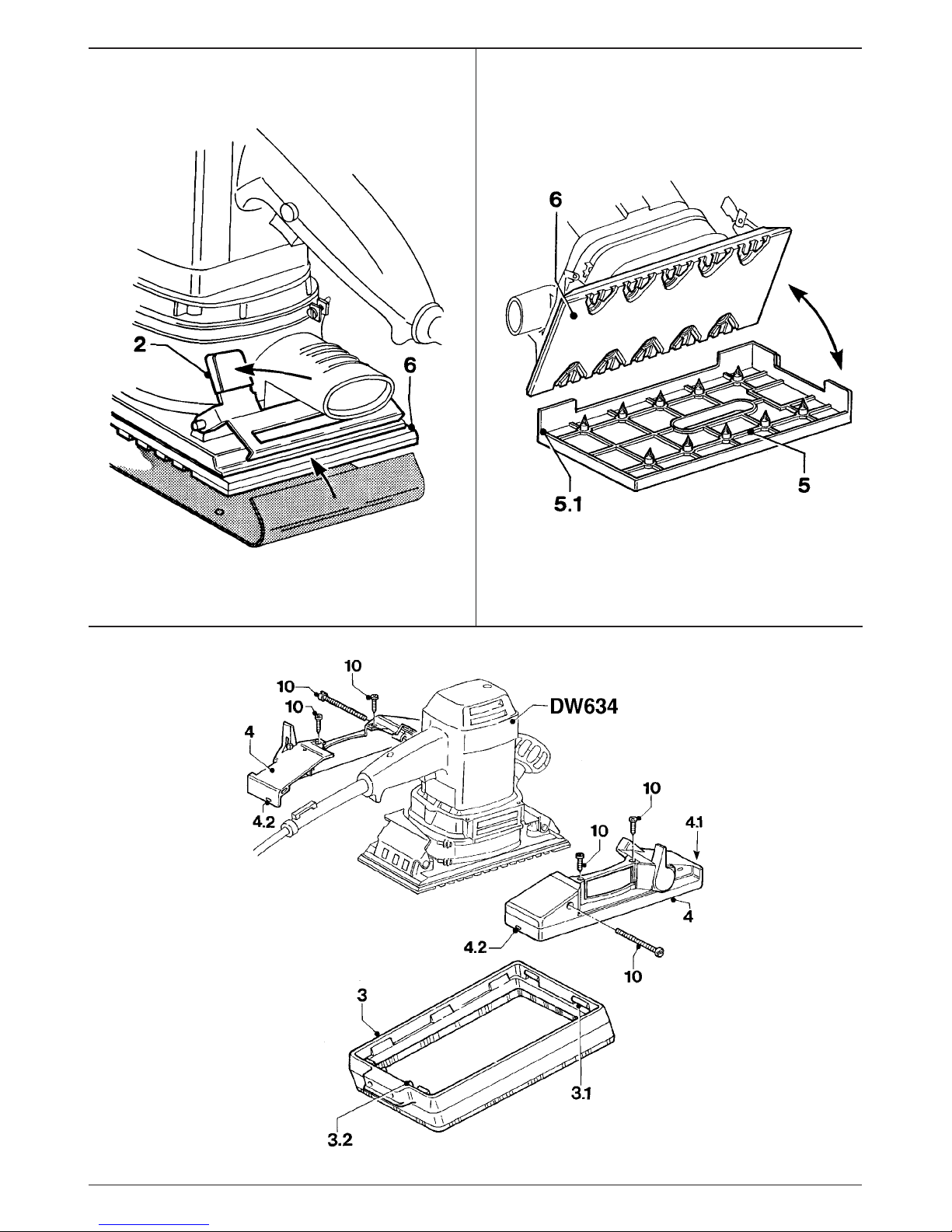

Anbringelse af sandpapir (fig. B)
• Sandpapiret fastgøres med de to klemmebøjler (2)
på sålen (6).
• Selvklæbende sandpapir kan fastgøres direkte
på den særlige sål.
Ved anvendelse af normalt sandpapir udskiftes
standardsålen med den medfølgende sål.
Sålen fastspændes med 8 skruer.
Perforering af sandpapir (fig. C)
Din vibrationspudser anvender perforeret sandpapir.
En stanseskabelon (5) til udstansning af almindeligt
sandpapir leveres som tilbehør.
Fremgangsmåde:
• Fastgør sandpapiret på sålen (6). Se også fig. B.
• Tryk skabelonen (5) og sålen (6) sammen.
Skabelonholderne (5.1) skal ligge an mod sålens
hjørner.
Montering af børsterammen med
udsugningsdæksel (DW634, tilbehør) (fig. D)
Børsterammen og udsugningsdækslet anbefales til
finslipningsarbejder (f.eks. af fint finer og
indlægningsarbejder), spatelslibearbejder, afslibning
af lak og maling, grovslibning og fribørstning af porer
inden lakering.
Fremgangsmåde:
• Anbring udsugningsdækslets to dele (4) på siden
af sålen og fastgør dem med de 6 skruer på
siden og ovenfra (10).
• Anbring knasterne (3.1) på forkanten af
børsterammen (3) i hakkene (4.1) på
udsugningsdækslet (4). Fastgør børsterammen til
bagsiden af udsugningsdækslet (4.2) ved at
trykke på børsterammen til spærrepalarne
smækker på plads.
Brugervejledning
Overhold altid sikkerhedsinstruktionerne
og gældende forskrifter.

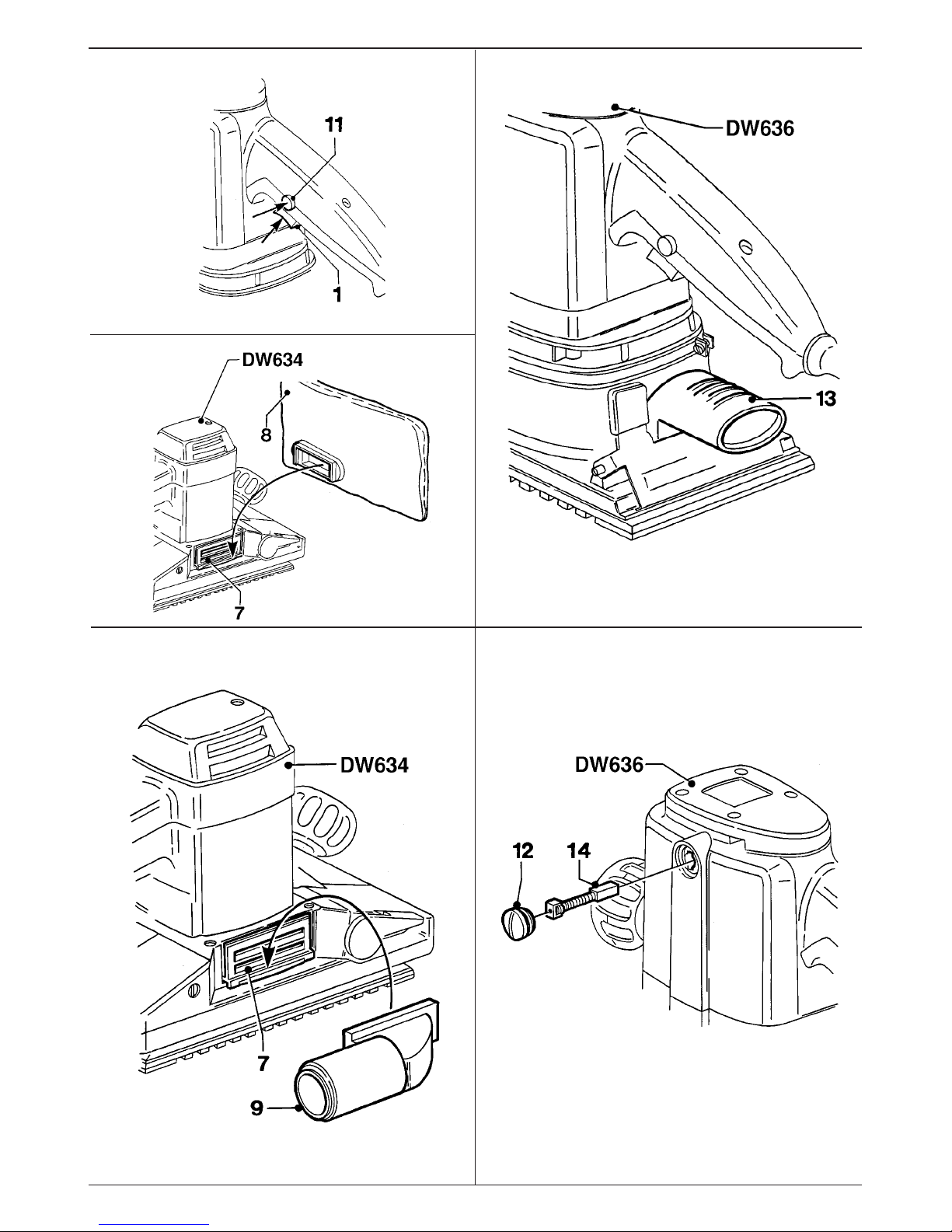

Pudsning (fig. E)
•Tryk på afbryderen (1).
• Eventuelt anvendes låseknappen (11) for
konstant drift.
• Kontroller, at alle emner er forsvarligt fastgjort.
• Anvend kun et let tryk mod arbejdsemnet.
Et hårdere tryk forøger ikke pudseeffekten,
men øger kun presset på værktøjet og medfører,
at sandpapiret ødelægges.
• Standsning af værktøjet under konstant drift foregår
med et hurtigt tryk på afbryderen (1), som derefter
slippes med det samme. Afbryd altid værktøjet,
når arbejdet er afsluttet, og før stikket trækkes ud.
Brandfare! Anvend ikke værktøjet på
magnesium.
Støvsugning
• Pudsning af træ producerer støv.
Anvend derfor altid en støvpose (DW634)
eller tilslut en støvsuger (DW634 &
DW636), der er konstrueret i henhold til
gældende direktiver. Man opnår kun en
god støvsugning med perforeret
sandpapir.
• Anvend aldrig støvpose eller støvsuger,
når du pudser metal.
DW634 - støvpose (fig. F)
• Anbring støvposen (8) på holder (7).
• Udsugningen er mest effektiv, hvis posen
tømmes, når den er ca. 1/3 fuld.
DW636 & DW634 - støvsuger (fig. G & H)
• Tilslut støvsugerslangen til mundstykket (13)
(DW636) eller til holder (7) (DW634).
• Til DW634 anvendes støvsugeradaptoren (9).
Nærmere oplysninger om tilbehør fås hos Deres
forhandler.
Vedligeholdelse
Dit elværktøj er fremstillet til at fungere i meget lang
tid med mindst mulig vedligeholdelse. For at
værktøjet skal kunne fungere tilfredsstillende hele
tiden, er det dog vigtigt, at værktøjet behandles
korrekt og rengøres jævnligt.

da - 5 5
DANSK
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Rengøring
Hold ventilationshullerne åbne og rengør
maskinhuset jævnligt med en blød klud.
Opslidt værktøj og miljøet
Når din maskine er slidt op, beskyt da naturen ved
ikke at kaste den bort sammen med almindeligt
affald. Aflever den til et opsamlingssted i din
kommune eller til et DEWALT serviceværksted.
DEWALT service
Skulle der opstå fejl på produktet, indlever det altid
til et autoriseret serviceværksted. Se aktuelt katalog/
prisliste om yderligere information eller kontakt
DEWALT.
På grund af forskning og udvikling kan ovenstående
specifikationer ændres, hvilket ikke meddeles
separat.
GARANTI
• 30 DAGE TILFREDS-KUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage.
Hvis du ikke er helt tilfreds med dit DEWALT-
værktøj, kan du returnere værktøjet til
forhandleren inden 30 dage efter købet og få
dine penge refunderet eller værktøjet ombyttet.
Værktøjet skal indleveres komplet,
og købsnotaen skal forevises.
• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •
Vedligeholdelsen eller service af dit DEWALT-
værktøj inden for de første 12 måneder efter
købet er gratis hos vore autoriserede
serviceværksteder. Fri forebyggende service
omfatter arbejds- og reservedelsomkostninger,
udgifter til tilbehør dækkes ikke.
Husk at medbringe kvitteringen.
• ET ÅRS FULD GARANTI •
Hvis et DEWALT-værktøj bliver defekt på grund af
materiale-eller produktionsfejl inden for de første
12 måneder fra købsdatoen, vil de defekte
komponenter blive udskiftet gratis eller også
udskiftes enheden uden beregning under
følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.
Denne garanti tilbydes som en ekstra service og
er et tillæg til forbrugerens øvrige rettigheder.
Oplysninger om nærmeste DEWALT-autoriserede
serviceværksted, se aktuelt katalog for videre
information eller kontakt DEWALT.

6de - 1
DEUTSCH
VIBRATIONSSCHLEIFER DW634/DW636
Herzlichen Glückwunsch!
Sie haben sich für ein Elektrowerkzeug von DEWALT
entschieden, das die lange DEWALT-Tradition fortsetzt,
nur ausgereifte und in zahlreichen Tests bewährte
Qualitätsprodukte für den Fachmann anzubieten.
Lange Jahre der Erfahrung und kontinuierliche Weiter-
entwicklung machen DEWALT zu Recht zu einem
verläßlichen Partner aller professionellen Anwender.
Inhaltsverzeichnis
Technische Daten de - 1
EG-Konformitätserklärung de - 1
Sicherheitshinweise de - 2
Überprüfen der Lieferung de - 3
Gerätebeschreibung de - 3
Elektrische Sicherheit de - 3
Verlängerungskabel de - 4
Zusammenbauen und Einstellen de - 4
Gebrauchsanweisung de - 4
Wartung de - 5
Garantie de - 6
Technische Daten
DW634 DW636
Spannung (Volt) 230 230
Leistungsaufnahme (Watt) 300 350
Vibrationen/min 17.000 20.000
Schwingkreis-ø (mm) 2,6 4,6
Schleiffläche (mm) 113 x 225 113 x 225
Schleifpapiergröße (mm) 115 x 280 115 x 280
Gewicht (kg) 2,8 3,9
Staubabsaugung Staubsack/
Entstauber Entstauber
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung
verwendet:
Achtung: Verletzungsgefahr, Lebensge-
fahr oder mögliche Beschädigung des
Elektrowerkzeuges infolge der Nicht-
beachtung der Anweisungen dieser
Anleitung!
elektrische Spannung
Feuergefahr
EG-Konformitätserklärung
DW634/DW636
DEWALT erklärt hiermit, daß diese Elektrowerkzeuge
entsprechend den Richtlinien und Normen
89/392/EWG, 89/336/EWG, 73/23/EWG,
EN 50144, EN 55104 / EN 55014-2, EN 55014,
EN 61000-3-2 und EN 61000-3-3 konzipiert wurden.
Für weitere Informationen wenden Sie sich bitte an
die Adresse weiter unten oder an eine der auf Rück-
seite dieser Anleitung genannten Niederlassungen.
Die Höhe des Schalldrucks entspricht den Richtli-
nien der Europäischen Gemeinschaft 86/188/EWG
und 89/392/EWG gemessen nach EN 50144:
DW634 DW636
L
pA
(Schalldruck) dB(A)* 81 79
L
WA
(Schalleistung) dB(A) 94 92
* Arbeitsplatzbezogener Emissionswert
Tragen Sie bei einem Schalldruck über
85 dB(A) einen Gehörschutz.
Gewichteter Effektivwert der Beschleunigung nach
EN 50144:
DW634 DW636
4,5 m/s
2
2,8 m/s
2
Direktor Produktentwicklung
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Deutschland

de - 2 7
DEUTSCH
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag,
Verletzungs- und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten.
Lesen Sie folgende Sicherheitshinweise, bevor
Sie das Elektrowerkzeug benutzen.
Bewahren Sie diese Sicherheitshinweise gut auf!
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfall-
gefahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge keiner Nässe aus.
Sorgen Sie für eine gute Beleuchtung des
Arbeitsbereiches. Benutzen Sie Elektrowerk-
zeuge nicht in der Nähe von brennbaren Flüssig-
keiten oder Gasen.
3 Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten
Teilen, z.B. Rohren, Heizkörpern, Herden und
Kühlschränken.
Bei extremen Einsatzbedingungen (z.B. hohe
Feuchtigkeit, Entwicklung von Metallstaub usw.)
kann die elektrische Sicherheit durch Vorschalten
eines Trenntransformators oder eines Fehler-
strom-(FI-)Schutzschalters erhöht werden.
4 Halten Sie Kinder fern!
Sorgen Sie dafür, daß andere Personen das
Werkzeug oder Kabel nicht berühren, halten Sie
speziell Kinder von Ihrem Arbeitsbereich fern.
5 Verlängerungskabel im Freien
Verwenden Sie bei Arbeiten im Freien nur dafür
zugelassene und entsprechend gekennzeichnete
Verlängerungskabel.
6 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen,
verschlossenen Räumen und für Kinder nicht
erreichbar aufbewahrt werden.
7 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck.
Sie können von sich bewegenden Teilen erfaßt
werden.
Beim Arbeiten im Freien sind Arbeitshandschuhe
und rutschfestes Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haarnetz.
8 Benutzen Sie eine Schutzbrille
und verwenden Sie eine Atemmaske bei staub-
und spanerzeugenden Arbeiten.
9 Beachten Sie den Höchstschalldruck
Tragen Sie bei einem Schalldruck über 85 dB(A)
einen geeigneten Gehörschutz.
10 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten und ermöglicht die
Bedienung des Elektrowerkzeuges mit beiden
Händen.
11 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder
Arbeitsposition das Gleichgewicht zu halten.
12 Vermeiden Sie unbeabsichtigtes Einschalten
Tragen Sie keine an das Stromnetz angeschlos-
senen Elektrowerkzeuge mit dem Finger am EIN-/
AUS-Schalter. Vergewissern Sie sich davon,
daß der Schalter beim Anschluß an das Stromnetz
ausgeschaltet ist.
13 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit.
Gehen Sie vernünftig vor. Verwenden Sie das
Werkzeug nicht, wenn Sie müde sind.
14 Ziehen Sie den Netzstecker
Schalten Sie das Gerät ab und warten Sie,
bis das Werkzeug die Ruhestellung erreicht hat,
bevor Sie den Arbeitsplatz verlassen. Bei Nicht-
gebrauch, vor der Wartung und beim Werkzeug-
wechsel ist der Netzstecker zu ziehen.
15 Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, ob die
Schlüssel und Einstellwerkzeuge entfernt sind.
16 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in
dieser Betriebsanleitung beschrieben.
Verwenden Sie keine zu schwachen Werkzeuge
oder Vorsatzgeräte für schwere Arbeiten.
Mit dem richtigen Werkzeug erzielen Sie eine
optimale Qualität und gewährleisten Ihre persön-
liche Sicherheit.
Warnung! Das Verwenden anderer als der in
dieser Anleitung empfohlenen Vorsatzgeräte und
Zubehörteile oder die Ausführung von Arbeiten
mit diesem Elektrowerkzeug, die nicht der
bestimmungsgemäßen Verwendung entspre-
chen, kann zu Unfallgefahren führen.

DEUTSCH
8de - 3
17 Behandeln Sie das Kabel sorgfältig
Tragen Sie das Werkzeug nicht am Kabel und
benutzen Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen. Schützen Sie das
Kabel vor Hitze, Öl und scharfen Kanten.
18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber, um
gut und sicher arbeiten zu können. Befolgen Sie
die Wartungsvorschriften und die Hinweise für den
Werkzeugwechsel. Kontrollieren Sie regelmäßig
den Stecker und das Kabel und lassen Sie diese
bei Beschädigung von einer DEWALT-Kunden-
dienstwerkstatt erneuern. Kontrollieren Sie
Verlängerungskabel regelmäßig und ersetzen Sie
sie im Falle einer Beschädigung. Halten Sie alle
Schalter trocken, sauber und frei von Öl und Fett.
19 Kontrollieren Sie Ihr Elektrowerkzeug auf
Beschädigungen
Vor Gebrauch ist das Elektrowerkzeug auf ein-
wandfreie und bestimmungsgemäße Funktion zu
überprüfen. Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und ob Teile beschä-
digt sind. Sämtliche Teile müssen richtig montiert
sein, um den einwandfreien Betrieb des Elektro-
werkzeuges zu gewährleisten. Beschädigte Teile
und Schutzvorrichtungen müssen vorschriftsgemäß
repariert oder ausgewechselt werden. Benutzen Sie
das Elektrowerkzeug nicht, wenn der Schalter
defekt ist. Beschädigte Schalter müssen durch eine
DEWALT-Kundendienstwerkstatt ersetzt werden.
20 Lassen Sie Reparaturen nur von einer
DEWALT-Kundendienstwerkstatt ausführen
Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einer DEWALT-Kundendienst-
werkstatt ausgeführt werden, andern-falls kann
Unfallgefahr für den Betreiber entstehen.
Überprüfen der Lieferung
Die Verpackung enthält:
1 Vibrationsschleifer
1 Staubsack (DW634)
1 Absaugadapter für Saugschlauch, ø 27 mm
(DW634)
1 Schleifplatte
1 Bedienungsanleitung
1 Explosionszeichnung
• Vergewissern Sie sich, daß das Elektrowerkzeug
sowie die Zubehörteile beim Transport nicht
beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die
Bedienungsanleitung gründlich durch.
Gerätebeschreibung (Abb. A)
Ihr Vibrationsschleifer wurde zum professionellen
Schleifen von Holz, Holzarbeiten und Kunststoffen
entwickelt. Verschiedene Schleifpapiertypen sind als
Zubehör erhältlich. Wenden Sie sich für nähere
Informationen über den richtigen Schleifpapiertyp
bitte an Ihren Fachhändler.
1 EIN-/AUS-Schalter
2 Schleifpapierklemmen
3 Bürstenrahmen (DW634, Zubehör)
4 Absaughaube zum Bürstenrahmen
(DW634, Zubehör)
5 Lochschablone zum Lochen des
Schleifpapieress (Zubehör)
6 Schleifplatte mit Klettfix-Basis
7 Anschluß für Staubsack (8) oder Absaugadapter
(9) (DW634)
8 Staubsack (DW634)
9 Absaugadapter (DW634)
10 Montageschrauben für Absaughaube (DW634)
11 Verriegelungsknopf
12 Kohlebürstenkappe (DW636)
13 Absauganschluß (DW636)
Elektrische Sicherheit
Der Elektromotor wurde nur für eine Spannung
konzipiert. Überprüfen Sie deswegen, ob die Netz-
spannung der auf dem Typenschild des Elektrowerk-
zeuges angegebenen Spannung entspricht.
Ihr DEWALT-Elektrowerkzeug ist gemäß
EN 50144 zweifach isoliert; ein Erdleiter
ist aus diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II
(Doppelisolierung) - Geräte
Typ 12 für Klasse I (Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.

de - 4 9
DEUTSCH
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von
einem autorisierten Fachbetrieb ausgewechselt
werden. Ausgetauschte Netzkabel oder -stecker
müssen danach fachgerecht entsorgt werden.
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungs-
kabel, das für die Leistungsaufnahme des Elektro-
werkzeugs ausreichend ist (vgl. technische Daten).
Der Mindestquerschnitt beträgt 1,5 mm2. Rollen Sie
das Kabel bei Verwendung einer Kabelrolle immer
völlig aus.
Zusammenbauen und Einstellen
Ziehen Sie vor dem Zusammenbauen
und Einstellen immer den Netzstecker.
Anbringen des Schleifpapieres (Abb. B)
• Bringen Sie das Schleifpapier mit Hilfe der beiden
Klemmen (2) auf der Schleifplatte (6) an.
Grundsätzlich sollte Klettfix-Schleifpapier benutzt
werden, da durch die innige Verbindung von Papier
und Platte das bestmögliche Schleifergebnis erzielt
wird. Bei Verwendung von normalem Schleifpapier
tauschen Sie die standardmäßig montierte Schleif-
platte mit der mitgelieferten aus. Die Schleifplatte
wird mit 8 Schrauben befestigt.
Lochen des Schleifpapieres (Abb. C)
Ihr Vibrationsschleifer arbeitet mit gelochtem
Schleifpapier. Zum Lochen des Schleifpapieres ist
eine Lochschablone (5) als Zubehör erhältlich.
Gehen Sie folgendermaßen vor:
• Befestigen Sie das Schleifpapier auf der
Schleifplatte (6). Siehe Abb. B.
• Drücken Sie die Schablone (5) und die Schleif-
platte (6) gegeneinander. Achten Sie darauf, daß
die Schablonenführungen (5.1) korrekt in die
Ecken der Schleifplatte positioniert werden.
Montieren des Bürstenrahmens einschließlich
der Absaughaube (DW634, Zubehör) (Abb. D)
Bei Feinschliffarbeiten (z.B. hochwertigen Furnieren
und Holzeinlegearbeiten), beim Schleifen von
Grundiermasse, beim Entfernen von Lack oder
Farbe und beim Ausbürsten von zu lackierenden
Oberflächen empfiehlt sich die Verwendung des
Bürstenrahmens und der Absaughaube.
Gehen Sie folgendermaßen vor:
• Befestigen Sie die beiden Teile der Absaughaube
(4) mit Hilfe der sechs Montageschrauben (10) an
der Seite und Oberseite des Vibrationsschleifers.
• Montieren Sie den Bürstenrahmen (3), der von der
Absaughaube (4) gehalten wird, folgendermaßen:
• Setzen Sie den vorderen Teil mit den innen-
liegenden Rastnasen (3.1) in die Aussparungen
am vorderen Teil der Absaughaube (4.1).
Verriegeln Sie nun den Bürstenrahmen am
rückwärtigen Teil der Absaughaube (4.2) durch
Einklicken der Rastungen (3.2).
Gebrauchsanweisung
Beachten Sie immer die Sicherheitshin-
weise und die gültigen Vorschriften.
Schleifen (Abb. E)
• Betätigen Sie den EIN-/AUS-Schalter (1) zur
Inbetriebnahme.
• Drücken Sie erforderlichenfalls für Dauerbetrieb
den Verriegelungsknopf (11).
• Sichern Sie die zu schleifenden Werkstücke.
• Drücken Sie beim Schleifen den
Vibrationsschleifer nur leicht an. Übermäßiger
Druck verbessert die Schleifqualität nicht, die
Belastung des Elektrowerkzeuges wird hierdurch
lediglich erhöht und das Schleifpapier reißt.
• Zum Ausschalten bei Dauerbetrieb drücken Sie
kurz den EIN-/AUS-Schalter (1) und lassen Sie
diesen sofort wieder los. Schalten Sie das
Elektrowerkzeug bei Beendigung der Arbeiten
immer auf AUS-Position. Nur wenn das Elektro-
werkzeug ausgeschaltet ist, darf der Netzstecker
aus der Steckdose gezogen werden.
Feuergefahr! Verwenden Sie den
Schleifer nicht zur Bearbeitung von
Magnesium.

10 de - 5
DEUTSCH
Staubabsaugung
• Bei Holzbearbeitung mit einem Schleifer
fällt immer Staub an. Verwenden Sie
deswegen immer einen Staubsack
(DW634) oder schließen Sie einen
Entstauber (DW634 und DW636),
gebaut nach den gültigen Richtlinien für
Staubemission, an. Nur mit gelochtem
Schleifpapier läßt sich eine einwandfreie
Staubabsaugung erreichen.
• Verwenden Sie beim Schleifen von Metall
weder Staubsack noch Entstauber.
Bei längerem Bearbeiten von Holz oder bei
gewerblichem Einsatz ist das Elektrowerkzeug an
eine geeignete externe Absaugeinrichtung anzu-
schließen. In Deutschland werden für Holzstäube
aufgrund der TRGS 553 geprüfte Absaugein-
richtungen gefordert. Für andere Materialien muß
der gewerbliche Betreiber die speziellen Anforderun-
gen mit der zuständigen Berufsgenossenschaft
klären.
DW634 - Staubsack (Abb. F)
• Schließen Sie den Staubsack (8) an den
Anschluß (7) an.
• Zur Gewährleistung einer effizienten Staubab-
saugung ist der Staubsack bereits zu entleeren,
wenn er ungefähr zu einem Drittel gefüllt ist.
DW636 und DW634 - Entstauber (Abb. G & H)
• Schließen Sie den Entstauberschlauch an den
Absauganschluß (13) (DW636) bzw. an Anschluß
(7) (DW634) an.
• Verwenden Sie für den DW634 den Absaug-
adapter (9).
Wenden Sie sich für nähere Informationen über das
richtige Zubehör an Ihren DEWALT-Fachhändler.
Wartung
Ihr DEWALT-Elektrowerkzeug wurde für eine lange
Lebensdauer und einen möglichst geringen
Wartungsaufwand entwickelt. Ein dauerhafter,
einwandfreier Betrieb setzt eine regelmäßige
Reinigung voraus.
Schmieren
Ihr Elektrowerkzeug erfordert keine zusätzliche
Schmierung.
Reinigung
Sorgen Sie dafür, daß die Lüftungsschlitze offen
bleiben, und reinigen Sie das Gehäuse regelmäßig
mit einem weichen Tuch.
Recycling (nicht zutreffend für
Österreich und die Schweiz)
Elektrowerkzeuge enthalten Roh- und Kunststoffe,
die recycelt werden können und Stoffe, die fach-
gerecht entsorgt werden müssen. DEWALT und
andere namhafte Hersteller von Elektrowerkzeugen
haben ein Recycling-Konzept entwickelt, das dem
Handel und dem Anwender eine problemlose
Rückgabe von Elektrowerkzeugen ermöglicht.
Ausgediente netz- und akkubetriebene DEWALT-
Werkzeuge können beim Handel abgegeben oder
direkt an DEWALT eingeschickt werden.
Beim Recycling werden sortenreine Rohstoffe
(Kupfer, Aluminium, etc.) und Kunststoffe gewonnen
und nicht verwertbare Reststoffe verantwortungsvoll
entsorgt. Voraussetzung für den Erfolg ist das
Engagement von Anwendern, Handel und Marken-
herstellern.

de - 6 11
DEUTSCH
GARANTIE
• 30 TAGE GELD ZURÜCK GARANTIE •
Wenn Sie mit der Leistung Ihres DEWALT-
Elektrowerkzeuges nicht völlig zufrieden sind,
können Sie es unter Vorlage des Original-Kauf-
beleges ohne weiteres innerhalb von 30 Tagen bei
Ihrem DEWALT-Händler im Original-Lieferumfang
zurückgeben und erhalten Ihr Geld zurück. Die Geld
zurück Garantie gilt nicht auf Zubehör.
• 1 JAHR KOSTENLOSE INSPEKTION •
Innerhalb der ersten 12 Monate nach dem Kauf
werden Wartungs- oder Kundendienstleistungen
für Ihr DEWALT-Elektrowerkzeug unter Vorlage
des Original-Kaufbeleges von einer DEWALT-
Kundendienstwerkstatt ausgeführt. Diese
Leistung ist im Kaufpreis eingeschlossen.
• 1 JAHR GARANTIE •
Die Garantiefrist von 12 Monaten gilt für alle DEWALT-
Elektrowerkzeuge und beginnt mit dem Kaufdatum,
das durch den Original-Kaufbeleg nachgewiesen
werden muß. In dieser Zeit garantieren wir:
• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur-
service
• Voraussetzung ist, daß der Fehler nicht auf
unsachgemäße Behandlung zurückzuführen ist
und nur Original-DEWALT-Zubehörteile verwen-
det wurden, die ausdrücklich von DEWALT als
zum Betrieb mit DEWALT-Elektrowerkzeugen
geeignet bezeichnet worden sind.
Den Standort Ihres nächstgelegenen Händlers oder
Ihrer Kundendienst-Werkstatt erfahren Sie unter der
entsprechenden Telefonnummer auf der Rückseite.
Mit dieser Garantieerklärung erhalten Sie eine
zusätzliche Sicherheit. Sie schränkt jedoch in
keinem Falle Ihre gesetzlichen Gewährleistungs-
rechte ein, die Sie gegenüber demjenigen haben,
bei dem Sie das Gerät gekauft haben. Sie können
nach Ihrer Wahl diese in gewissem Umfange
weitergehenden Rechte (Minderung des Kauf-
preises oder Rückgängigmachung des Kaufes)
auch Ihrem Verkäufer gegenüber geltend machen.

12 en - 1
ENGLISH
ORBITAL SANDER DW634/DW636
Congratulations!
You have chosen a DEWALT Power Tool.
Years of experience, thorough product development
and innovation make DEWALT one of the most
reliable partners for professional Power Tool users.
Table of contents
Technical data en - 1
EC-Declaration of conformity en - 1
Safety instructions en - 2
Package contents en - 3
Description en - 3
Electrical safety en - 3
Mains plug replacement (U.K. & Ireland only) en - 3
Using an extension cable en - 4
Assembly and adjustment en - 4
Instructions for use en - 4
Maintenance en - 5
Guarantee en - 5
Technical data
DW634 DW636
Voltage V 230 230
(U.K. & Ireland only) V 230/115 230/115
Power input W 300 350
Oscillations/min 17,000 20,000
Orbit ø mm 2.6 4.6
Sanding surface mm 113 x 225 113 x 225
Sanding sheet size mm 115 x 280 115 x 280
Weight kg 2.8 3.9
Dust extraction dustbag/
vacuum cleaner vacuum cleaner
Fuses:
Europe 230 V tools 10 Amperes, mains
U.K. & Ireland 230 V tools 13 Amperes, in plugs
The following symbols are used throughout this manual:
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Denotes risk of electric shock.
Fire hazard!
EC-Declaration of conformity
DW634/DW636
DEWALT declares that these Power Tools have been
designed in compliance with: 89/392/EEC,
89/336/EEC, 73/23/EEC, EN 50144 / EN 55014-2,
EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3.
For more information, please contact DEWALT at the
address below or refer to the back of the manual.
Level of sound pressure according to 86/188/EEC &
89/392/EEC, measured according to EN 50144:
DW634 DW636
L
pA
(sound pressure) dB(A)* 81 79
L
WA
(acoustic power) dB(A) 94 92
* at the operator’s ear
Take appropriate measures for the
protection of hearing if the sound
pressure of 85 dB(A) is exceeded.
Weighted root mean square acceleration value
according to EN 50144:
DW634 DW636
4.5 m/s
2
2.8 m/s
2
Director Engineering and Product Development
Horst Großmann
DEWALT, Richard-Klinger-Straße 40,
D-65510, Idstein, Germany

en - 2 13
ENGLISH
Safety instructions
When using Power Tools, always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and
personal injury. Read the following safety
instructions before attempting to operate this
product. Keep these instructions in a safe place!
General
1 Keep work area clean
Cluttered areas and benches can cause accidents.
2 Consider work area environment
Do not expose Power Tools to humidity.
Keep work area well lit. Do not use Power Tools
in the presence of inflammable liquids or gases.
3 Guard against electric shock
Prevent body contact with earthed surfaces
(e.g. pipes, radiators, cookers and refrigerators).
For use under extreme conditions (e.g. high
humidity, when metal swarf is being produced,
etc.) electric safety can be improved by inserting
an isolating transformer or a (FI) earth-leakage
circuit-breaker.
4 Keep children away
Do not let children come into contact with the
tool or extension cord. Keep all people away
from the work area.
5 Extension cords for outdoor use
When the tool is used outdoors, always use
extension cords intended for outdoor use and
marked accordingly.
6 Store idle tools
When not in use, Power Tools must be stored in
a dry place and locked up securely, out of reach
of children.
7 Dress properly
Do not wear loose clothing or jewellery.
They can be caught in moving parts.
Preferably wear rubber gloves and non-slip
footwear when working outdoors. Wear protective
hair covering to keep long hair out of the way.
8 Wear safety goggles
Also use a face or dust mask in case the
operations produce dust or flying particles.
9 Beware of maximum sound pressure
Take appropriate measures for the protection of
hearing if the sound pressure of 85 dB(A) is
exceeded.
10 Secure workpiece
Use clamps or a vice to hold the workpiece. It is
safer and it frees both hands to operate the tool.
11 Do not overreach
Keep proper footing and balance at all times.
12 Avoid unintentional starting
Do not carry the plugged-in tool with a finger on
the switch. Be sure that the switch is released
when plugging in.
13 Stay alert
Watch what you are doing. Use common sense.
Do not operate the tool when you are tired.
14 Disconnect tool
Shut off power and wait for the tool to come to a
complete standstill before leaving it unattended.
Unplug the tool when not in use, before servicing
or changing accessories.
15 Remove adjusting keys and wrenches
Always check that adjusting keys and wrenches are
removed from the tool before operating the tool.
16 Use appropriate tool
The intended use is laid down in this instruction
manual. Do not force small tools or attachments
to do the job of a heavy-duty tool. The tool will
do the job better and safer at the rate for which it
was intended.
Warning! The use of any accessory or
attachment and performance of any operation
with this tool, other than those recommended in
this instruction manual may present a risk of
personal injury.
17 Do not abuse cord
Never carry the tool by its cord or pull it to
disconnect from the socket. Keep the cord away
from heat, oil and sharp edges.
18 Maintain tools with care
Keep the tools in good condition and clean for
better and safer performance.
Follow the instructions for maintenance and
changing accessories. Inspect the tool cords at
regular intervals and, if damaged, have them
repaired by an authorized DEWALT repair agent.
Inspect the extension cords periodically and
replace them if damaged. Keep all controls dry,
clean and free from oil and grease.
19 Check for damaged parts
Before using the tool, carefully check it for
damage to ensure that it will operate properly
and perform its intended function.

ENGLISH
14 en - 3
Check for misalignment and seizure of moving
parts, breakage of parts and any other conditions
that may affect its operation.
Have damaged guards or other defective parts
repaired or replaced as instructed.
Do not use the tool if the switch is defective.
Have the switch replaced by an authorized
DEWALT repair agent.
20 Have your tool repaired by an authorized
DEWALT repair agent
This Power Tool is in accordance with the
relevant safety regulations. To avoid danger,
electric appliances must only be repaired by
qualified technicians.
Package contents
The package contains:
1 Orbital sander
1 Dustbag (DW634)
1 Vacuum cleaner adaptor for ø 27 mm hose (DW634)
1 Quick-fix sanding base
1 Instruction manual
1 Exploded drawing
• Check for damage to the tool, parts or accessories
which may have occurred during transport.
• Take the time to thoroughly read and understand
this manual prior to operation.
Description (fig. A)
Your orbital sander has been designed for
professional sanding of wood, woodwork and
plastics. Various types of sanding sheets are
available as an option. Consult your dealer for
information on the appropriate type of abrasive.
1 ON/OFF-switch
2 Sanding sheet clamps
3 Brush frame (DW634, option)
4 Extractor hood (DW634, option)
5 Hole perforation jig (option)
6 Sanding base
7 Socket for dustbag (8) or vacuum cleaner
adaptor (9) (DW634)
8 Dustbag (DW634)
9 Vacuum cleaner adaptor (DW634)
10 Extractor hood fixing bolts (DW634)
11 Lock-on button
12 Carbon brush cap (DW636)
13 Nozzle (DW636)
Electrical safety
The electric motor has been designed for one
voltage only. Always check that the power supply
corresponds to the voltage on the rating plate.
Your tool is double insulated in
accordance with EN 50144; therefore no
earth wire is required.
Mains plug replacement
(U.K. & Ireland only)
• Should your mains plug need replacing and you
are competent to do this, proceed as instructed
below. If you are in doubt, contact an authorized
DEWALT repair agent or a qualified electrician.
• Disconnect the plug from the supply.
• Cut off the plug and dispose of it safely; a plug
with bared copper conductors is dangerous if
engaged in a live socket outlet.
• Only fit 13 Amperes BS1363A approved plugs
fitted with the correctly rated fuse (1).
• The cable wire colours, or a letter, will be marked
at the connection points of most good quality
plugs. Attach the wires to their respective points
in the plug (see below). Brown is for Live (L) (2)
and Blue is for Neutral (N) (4).
• Before replacing the top cover of the mains plug
ensure that the cable restraint (3) is holding the
outer sheath of the cable firmly and that the two
leads are correctly fixed at the terminal screws.
Never use a light socket.
Never connect the live (L) or neutral (N)
wires to the earth pin marked E or .
For 115 V units with a power rating exceeding 1500 W,
we recommend to fit a plug to BS4343 standard.

en - 4 15
ENGLISH
Proceed as follows:
• Fit the sanding sheet to the sanding base (6).
See also fig. B.
• Press the jig (5) and the sanding base (6)
together. Make sure that the jig guides (5.1) are
located against the corners of the sanding base.
Fitting the brush frame with the extractor hood
(DW634, option) (fig. D)
The use of the brush frame and extractor hood is
recommended for very fine finish sanding operations
(e.g. on high-grade veneers and marquetry work),
for sanding filler, for sanding down lacquer or paint,
coarse sanding and for brushing out pores prior to
lacquering.
Proceed as follows:
• Push both parts of the extractor hood (4) onto
the machine base and secure them by means of
the six fixing bolts (10) at the side and the top.
• Place the bosses (3.1) at the front of the brush
frame (3) in the notches (4.1) of the extractor
hood (4). Attach the brush frame to the rear of
the extractor hood (4.2) by pressing the brush
frame until the locking pins (3.2) snap in position.
Instructions for use
Always observe the safety instructions
and applicable regulations.
Sanding (fig. E)
• Press the ON/OFF-switch (1).
• If necessary, press the lock-on button (11) for
continuous operation.
• Make sure all materials to be sanded are well
secured.
• Apply only a gentle pressure to the workpiece.
Excessive pressure does not improve the sanding
effect, but only results in an increased load on
the machine and causes the abrasive to tear.
• To stop the tool in continuous operation, press
the ON/OFF-switch (1) briefly and release it
immediately. Always switch OFF the tool when
work is finished and before unplugging.
Fire hazard! Do not use the sander on
magnesium.
Using an extension cable
If an extension cable is required, use an approved
extension cable suitable for the power input of this
tool (see technical data). The minimum conductor
size is 1.5 mm2. When using a cable reel, always
unwind the cable completely.
Also refer to the table below.
Conductor size (mm
2
) Cable rating (Amperes)
0.75 6
1.00 10
1.50 15
2.50 20
4.00 25
Cable length (m)
7.5 15 25 30 45 60
Voltage Amperes Cable rating (Amperes)
115 0-2.0 66 66 610
2.1 - 3.4 6 6 6 6 15 15
3.5 - 5.0 6 6 10 15 20 20
5.1 - 7.0 10 10 15 20 20 25
7.1 - 12.0 15 15 20 25 25 -
12.1 - 20.0 20 20 25 - - -
230 0 - 2.0 6 6 6 6 6 6
2.1 - 3.4 6 6 6 6 6 6
3.5 - 5.0 6 6 6 6 10 15
5.1 - 7.0 10 10 10 10 15 15
7.1 - 12.0 15 15 15 15 20 20
12.1 - 20.0 20 20 20 20 25 -
Assembly and adjustment
Prior to assembly and adjustment always
unplug the tool.
Fitting sanding sheets (fig. B)
• Fit the sanding sheets using both clamps (2) on
the sanding base (6).
• Quick-fix sanding sheets can be attached directly
to the special sanding base.
Perforating sanding sheets (fig. C)
Your orbital sander uses perforated abrasive.
A hole perforation jig (5) is available as an option to
punch unperforated abrasive.
