DeWalt DW7440RS User manual

DW7440RS
Universal Rolling Jobsite Table Saw Stand*
* Works with most jobsite table saws as designed. Some saws may require a plywood surface for attachment to stand (see Table Saw Bracket Mounting for specific
instructions).
Socle mobile universel de chantier pour table de scie*
* Utilisable comme tel avec la plupart des tables de scie de chantier. Pour certaines scies, il pourra s’avérer nécessaire d’utiliser un panneau de contreplaqué pour les
rattacher au socle (pour des explications spécifiques, se reporter à la section Fixation des supports destinés à la scie de table).
Base universal sobre ruedas para sierra de banco*
* Este diseño es compatible con la mayoría de las sierras de banco. Es posible que con algunas sierras se requiera además una superficie de contrachapado para
poder fijar la sierra a la base (remítase a Montaje de los soportes de la sierra de banco para ver instrucciones específicas).
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA
DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO
ANTES DE USAR EL PRODUCTO.
INSTRUCTION MANUAL
GUIDE D'UTILISATION
MANUAL DE INSTRUCCIONES
If you have questions or comments, contact us.
Pour toute question ou tout commentaire, nous contacter.
Si tiene dudas o comentarios, contáctenos.
1-800-4-DEWALT • www.dewalt.com

1
English

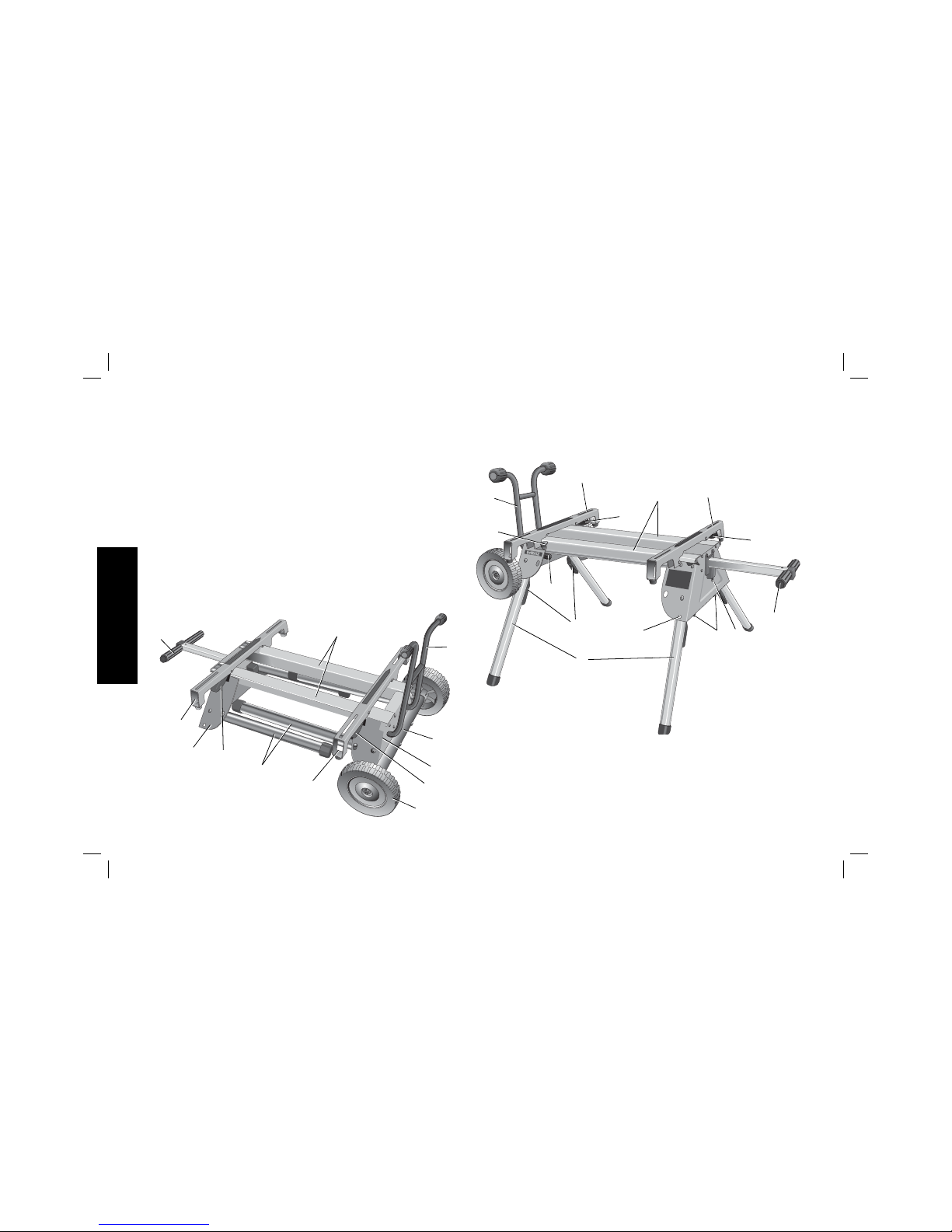

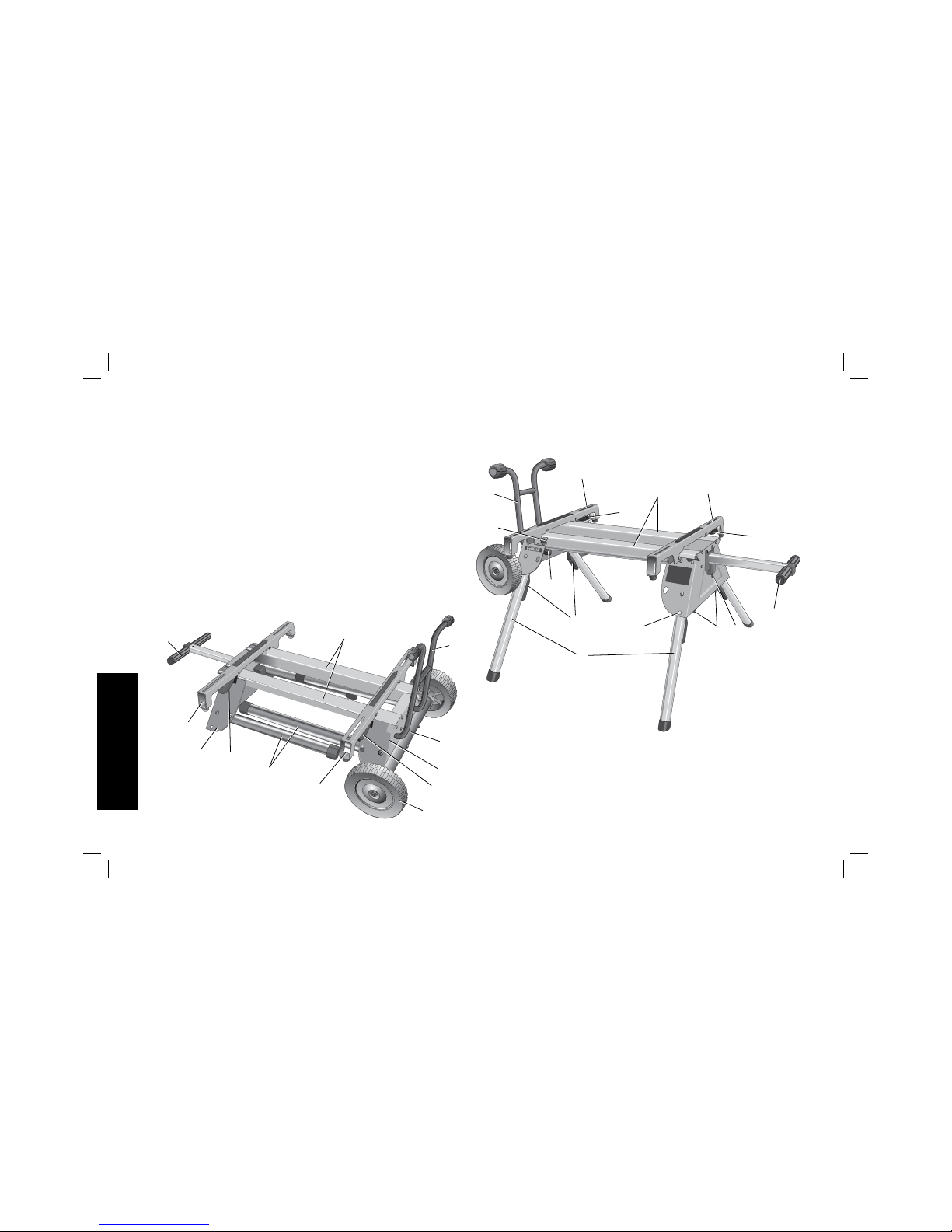

A. Axle
B. Leg supports
C. Wheels
D. Saw mounting bracket
E. Bracket release levers
F. Leg release levers
G. Locking pins
H. Legs
I. Beams
J. Locator clip
K. Handle
L. Handle lock
M. Rubber bumpers
N. Kickstand
O. Tube plugs
DW7440RS
Universal Rolling Jobsite Table Saw Stand*
F
I
H
K
G
D
J
L
M
E
E
D
O
N
A
B
C
D
D
E
KI
E
H
B
N
*Works with most jobsite table saws as designed. Some saws may require a
plywood surface for attachment to stand (see Table Saw Bracket Mounting
for specific instructions).

2
English
IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS
OR ANY DEWALT TOOL, CALL US TOLL FREE AT:
1-800-4-DEWALT (1-800-433-9258)
DW7440RS Rolling Table Saw Stand
with Folding Legs
WARNING: For your own safety, read the table saw instruction
manual before using any accessory. Failure to heed these warnings
may result in personal injury and serious damage to the table saw
and the accessory. When servicing this tool, use only identical
replacement parts.
This stand is designed for use with table saws only. The DW7440RS
stand has been evaluated by UL for use with the DW744, DW744X
and the DW745 table saws. This stand can be used with other table
saw models but these models have not been evaluated for use with
this stand by UL. If you experience a problem with your DEWALT
purchase, please call 1-800-4-DEWALT (1-800-433-9258).
Tools Required
Phillips screwdriver
Socket or wrench set
Contents
Stand Carriage head bolts (2)
Mounting brackets (2) M8 lock nuts (4)
Wheels (2) Rear axle
Rubber bumpers (2) M4 screws (2)
Washers (4) M4 lock nuts (2)
Kickstand assembly M6 screws (4)
Tube plugs (2) M4 hex wrench
Saw mounting hardware: hex head bolts (4), washers (8),
nuts (4), lock washers (4)
General Safety Instructions for Table
Saw Accessories
WARNING: To reduce the risk of personal injury:
• ALWAYS use eye protection. All users and bystanders must
wear eye protection that conforms to ANSI Z87.1.
• Ensure all stand fasteners are securely fastened and that all
stand mechanisms are in proper working order before operating
the table saw.
• DO NOT exceed the weight this stand can hold.The DW7440RS
table saw stand is designed to support 150 lbs. (68 kgs.) safely
in a work environment. It is unsafe to climb, sit or stand on the
stand.
Definitions: Safety Guidelines
The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to
these symbols.
DANGER: Indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.
WARNING: Indicates a potentially hazardous situation
which, if not avoided, could result in death or serious
injury.
CAUTION: Indicates a potentially hazardous situation
which, if not avoided, may result in minor or moderate
injury.
NOTICE: indicates a practice not related to personal injury
which, if not avoided, may result in property damage.

3
English
• Follow the mounting instructions carefully. Fasten the tool to the
saw mounting brackets securely as instructed.
• DO NOT modify or use stand for operations for which it is
unintended.
• DO NOT use the stand on uneven surfaces. DO NOT use the
stand with the legs folded and stand sitting on the ground. The
stand is designed to be used on a flat, stable surface.
ASSEMBLY
Attaching the Wheels and Axle
1. Attach the axle (A) to
B
A
the leg support (B) by
aligning the pre-drilled
holes. Ensure the long end
of the axle is to the rear of
the stand as shown.Secure
axle to leg support using
two carriage bolts, washers
and lock nuts provided.
C
2. Place the wheels (C) on
the axle (A) and secure
with washers and lock nuts
as shown. Tighten wheel
and axle nuts securely.
Attaching the
Kickstand
Insert the tube plugs (O) into the end of the kickstand tube (N). The
groove in the tube plug should be facing down as shown. Be sure
that the holes (P) in the tube plugs are in line with the holes (Q) in
the kickstand tube before inserting the tube plugs.
Insert the kickstand tube (N)
O
N
Q
P
through the holes in the leg
support (B) on the wheel-axle
side of the stand. Be sure the
kickstand is pointing up when the
stand is an upright position.
Secure the kickstand to the beams
(I) with the four M6 screws
provided as shown (below, left).
The hex wrench may be stored in the end of the tube plug as shown
for future use.
BN
I
Attaching the
M
Rubber Bumpers
Attach the two rubber
bumpers (M) to the
handle side leg support as
shown using the M4 screws
and lock nuts provided.

4
English
Table Saw Bracket Mounting
WARNING: To reduce the risk of injury, turn unit off,
disconnect machine from power source before assembling
the table saw to the table saw stand. An accidental start-up can
cause injury.
WARNING: For your own safety, read and understand the table
saw instruction manual before using. Failure to heed these warnings
may result in personal injury and serious damage to the table saw
and the accessory.
WARNING: The saw mounting brackets provided with this stand
are equipped with lever locks. To reduce the risk of injury, DO NOT
modify the mounting bracket lever locks.

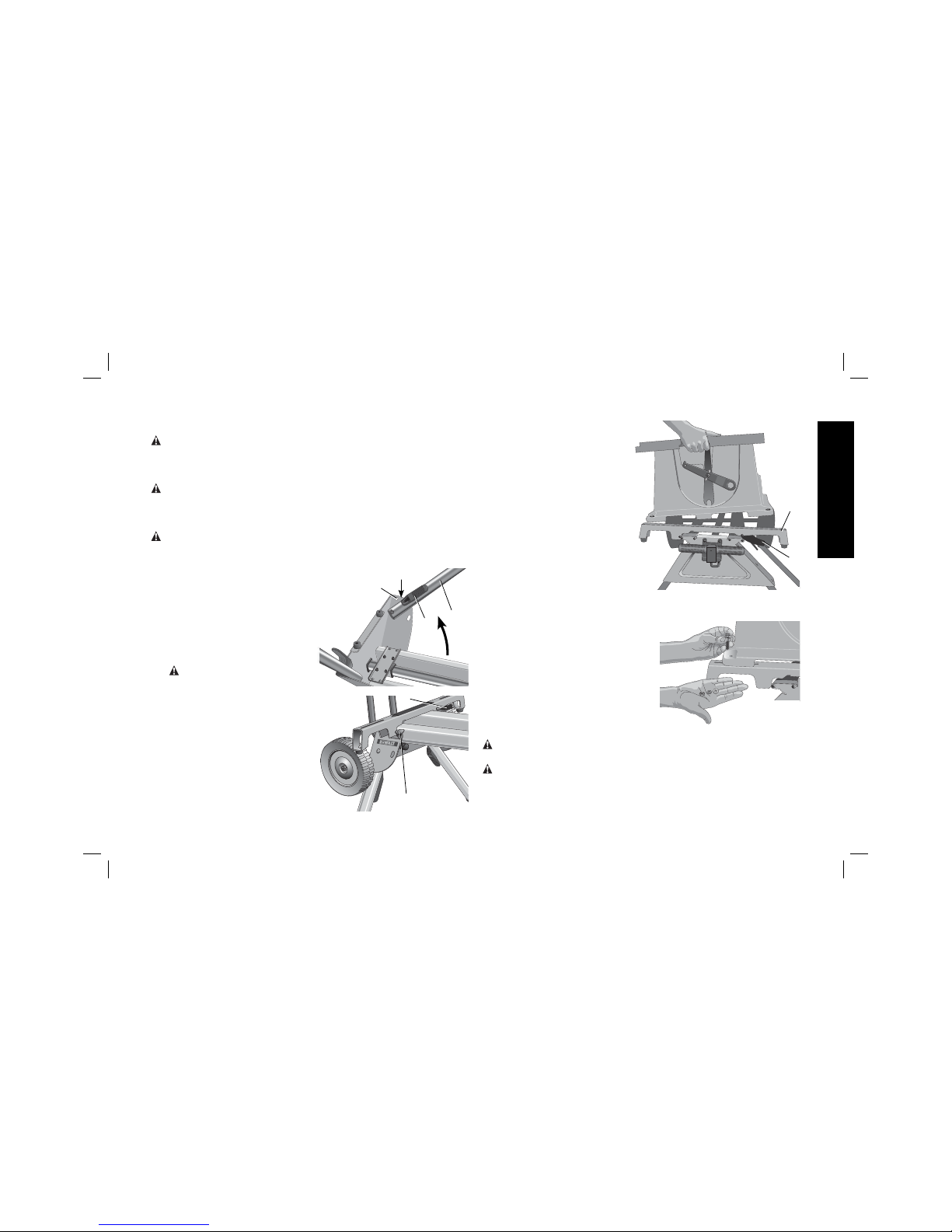

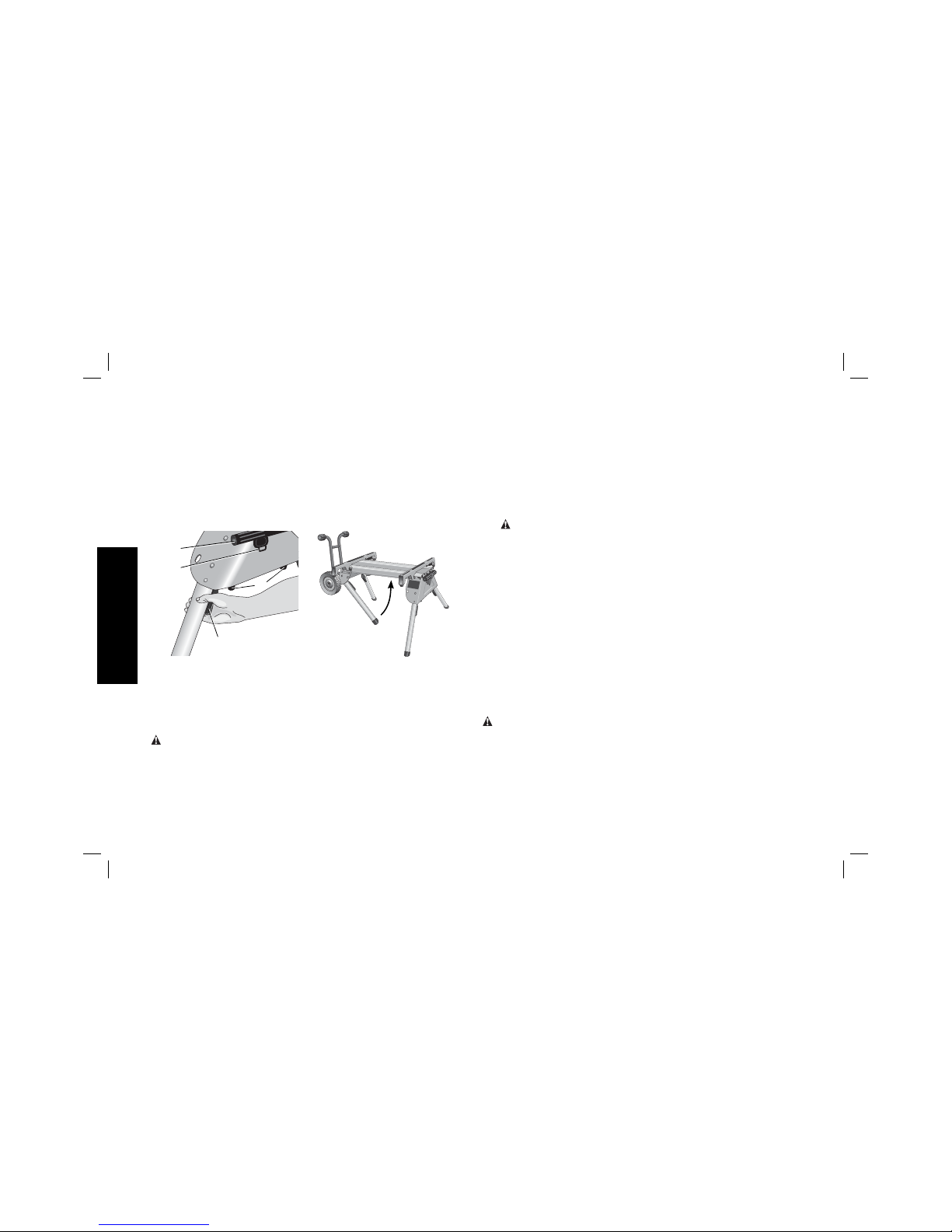

1. Unfold the legs by depressing G
H
F
R
the leg release levers (F).
Rotate the legs until the
locking pin (G) clicks into its
detent (R).
2. Turn the stand upright. The
stand should be stable and
should not rock.
WARNING: Be sure that
the locking pins have
engaged and the legs
J
E
are firmly held in place.
3. The locator clip (J)
keeps the saw from sliding
left or right during cutting
operations and during
transport. Install the mounting
brackets on to the beam as
shown by engaging the
concave front lip of the
mounting bracket with the
E
D
rounded front edge of the
beam.One of the brackets
must engage the locator
clip (J). The mounting
bracket release levers
(E) must be positioned to
the rear of the stand as
shown.
4. Measure the distance
between the mounting
holes of the table saw.
Position the second
mounting bracket onto
the beam at this distance
from the first mounting
bracket.
5. Align the holes in the table
saw base with the slots in the
saw mounting brackets (D).
6. Feed a hex head bolt with flat
washer installed through each
of the four holes in the table saw
base and mounting brackets.
Secure each location with a flat
washer, lock washer and nut
provided.
WARNING: To reduce the risk of personal injury, be sure the table
saw is fully anchored on the stand.
WARNING: The table saw must be positioned on the tool mount
so that all four corners can be bolted to the mounting brackets. If the
saw is mounted properly, the mounting brackets will be positioned
perpendicular to the stand rail when the saw is placed on the stand.

5
English
If your saw holes do not line up with the mounting bracket slots,
please follow the alternative mounting instructions below. Please
call DEWALT customer support at 1-800-4-DEWALT (433-9258) for
technical issues.
You may need additional hardware to complete the following
mounting directions. If your saw has mounting holes that do not
line up with the slots in the mounting brackets, please complete the
following steps:
Step 1: Cut a piece of 3/4" plywood 2" longer and 2" wider than
the base of your saw. The plywood should not exceed
23-1/2" long by 26-1/4" wide.
WARNING: If your saw requires a piece of plywood
that is larger than 23-1/2" by 26-1/4" wide, your saw
should not be used on this stand. Mark “front” on one
side of your plywood as a reference point for bracket
and saw mounting.
Step 2: Locate the M8 bolts, washers, lock washers and nuts
that came with your stand. You will use these to fasten
the plywood to the mounting brackets. Drill four 5/16"
holes in the plywood to match the forward most and
rear most slots in the mounting brackets. It is important
to make sure that the position of these holes is located
so the M8 bolt heads will not interfere with the saw base
when you fasten your saw to the plywood. Do not use
the small mounting bracket slot located above the
release lever for this mounting method.
Step 3: Fasten the plywood to the mounting brackets with
the hardware you located in Step 2. When you mount
the brackets to the plywood, make sure the front of
the brackets are pointing to the side of the board you
marked front.
Step 4: Measure the hole pattern and hole diameter in the saw
base.
Step 5: Drill four holes into the plywood identical to the
measurements you took from the saw base. These
holes should allow the saw base bolts to be tightened
securely without interfering with the stand mounting
brackets.
NOTE: You will need to purchase four bolts to fasten
your saw to the plywood. These bolts should be the
diameter of the holes in your saw base. The bolt length
should be determined by the thickness of your saw base
plus the thickness of the plywood allowing for additional
length to use a washer and lock nut to tighten the saw
base securely to the plywood.
For additional questions or clarification on the above instructions,
please call DEWALT customer support at 1-800-4-DEWALT.

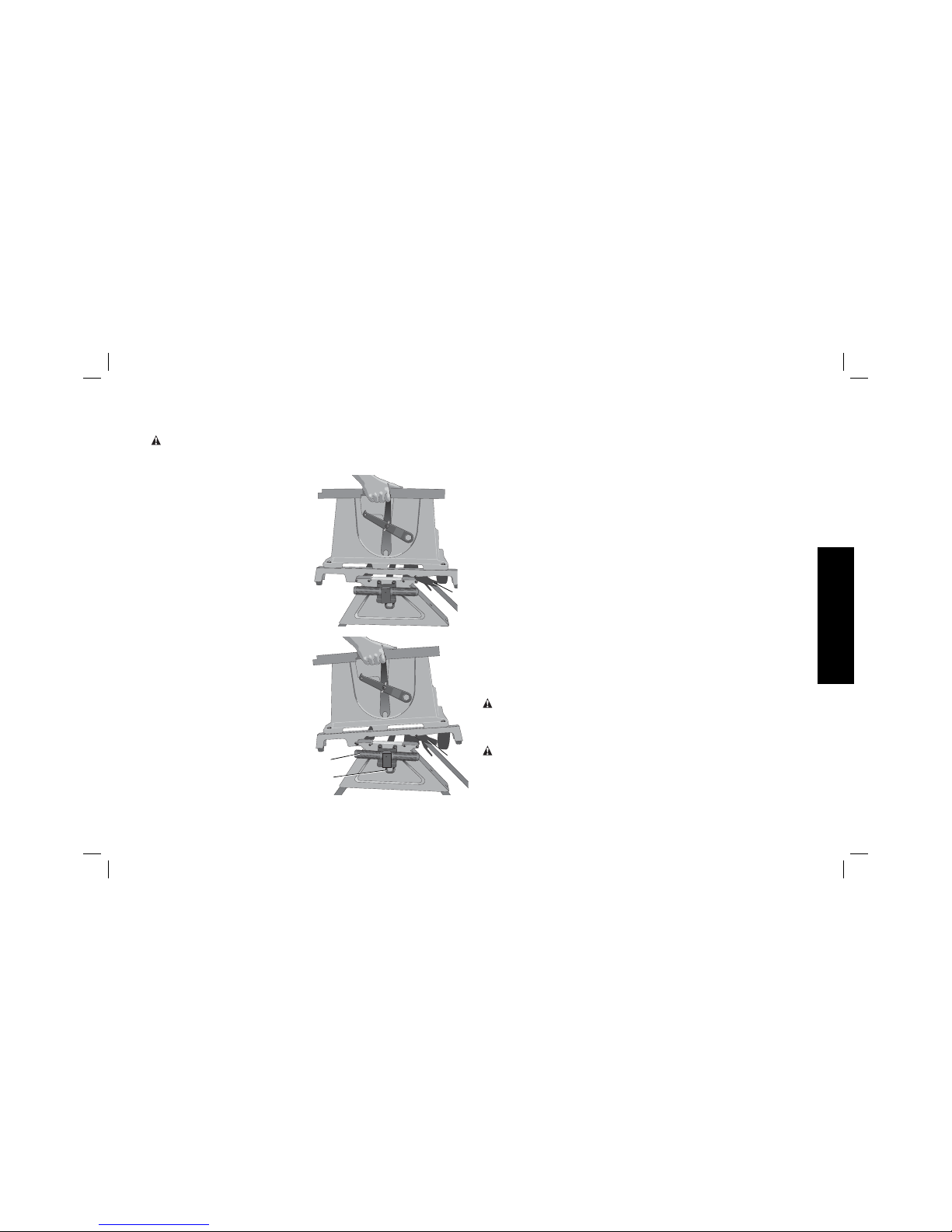

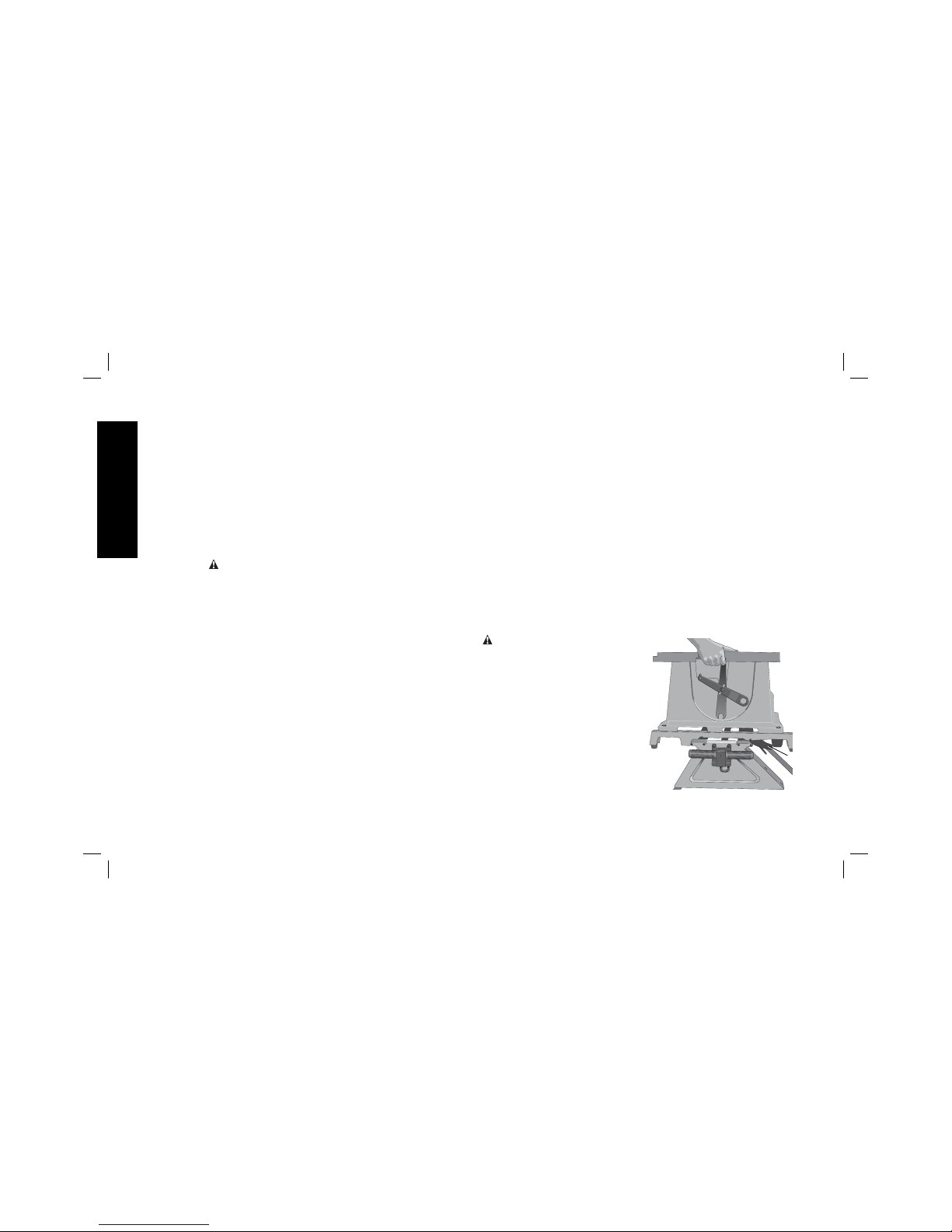

To Detach the Saw from the Stand
WARNING: To reduce the
E
risk of injury, turn unit
off, disconnect machine
from power source before
detaching the table saw from
the table saw stand. An
accidental start-up can cause
injury.
The saw mounting brackets
included with the DW7440RS
stand are equipped with rubber
feet that can support the saw
when cutting on a work area
without a stand.

6
English
TO REMOVE THE SAW FOR
E
K
L
CARRYING OR FOR USE
WITHOUT THE STAND
1. Reach around the sides
of the saw and grasp the
release levers (E).
2. Pull up slightly to clear
the beam and tilt the saw
toward you to carry.
TO REATTACH THE SAW
AND SAW MOUNTING
BRACKETS TO THE STAND
1. Grip the table saw table
as shown while facing the
front of the saw.
2. Position the left-hand side mounting bracket into the locator clip.
3. When the front concave lip of both mounting brackets are
engaged with the front round edge of the beam, pivot the
saw back and down allowing the release levers (E) to click
into place on the rear beam. Rock the saw gently to verify the
mounting brackets are locked onto the beams.
4. If the handle (K) has been extended, pull the handle lock (L)
down to release the handle and then slide the handle in for
storage or saw usage.
TO ATTACH DEWALT DW745 TABLE SAW TO THE SAW
MOUNTING BRACKETS
1. Remove the front feet bolts and the front rubber feet from the
DW745 table saw.
2. Remove the rear feet from the rear frame bar of the saw.
3. Retain these components for future use.
4. Feed a hex head bolt with flat washer installed through each of
the four holes in the frame bars where the removed front and
rear feet were previously installed. Secure each location with a
flat washer, lock washer and nut provided.
WARNING: To reduce the risk of personal injury, NEVER use the
table saw with the handle extended. An extended handle creates an
unsafe work area.
WARNING: To reduce the risk of personal injury, do not hang
objects from the handle. The stand may tip when downward force
is applied.
Transporting the Saw on the Stand
COLLAPSING THE STAND FOR TRANSPORT
1. Place one hand under the leg support and hold the legs slightly
off the ground.
2. Depress the leg release lever (F) with the other hand then push
the leg under the beam on the stand. Repeat the operation on
the second leg of the stand and rest the stand on wheels.
M
K
L
F
3. Repeat with the other end of the stand.
4. Pull the extendable handle (K) out of the side of the stand. The
spring-loaded handle lock (L) will lock the handle into position for

7
English
transporting the saw on the stand. Pull the handle lock down to
release the handle and then slide the handle in for storage.
WARNING: To reduce the risk of personal injury, DO NOT operate
the table saw mounted to the stand with the legs folded and the
stand sitting on the ground.
To Raise Stand from Collapsed Position
Roll the stand to the workspace. Be sure the area is flat and stable
before attempting to set up the saw and stand.
1. Tilt up the stand until the saw is at a 90 degree angle.
2. Depress the leg release levers one at a time to release the
locking pins and pull the front legs out until each locking pin
clicks into the detent.
WARNING: Be sure that the locking pins have engaged and
the legs are firmly held in place.
3. Rest the stand on the legs.
4. Depress the handle lock to release the handle. Slide the handle
into the leg support for storage as you work.
5. Go to the opposite side of the stand and grasp the saw under the
rear axle. Lift the saw and stand.
6. Reach under the stand and, one at a time, depress the leg
release levers to release the locking pins. Pull out the remaining
two legs. Be sure that the locking pins have engaged and the
legs are firmly held in place. Rest the stand on the ground.
Accessories
WARNING: Since accessories, other than those offered by
DEWALT, have not been tested with this product, use of such
accessories with this tool could be hazardous. To reduce the risk of
serious injury, place stand on flat, stable surface. DO NOT create
unstable conditions.
Recommended accessories for use with your tool are available at
extra cost from your local dealer or authorized service center. If you
need assistance in locating any accessory, please contact DEWALT
Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286,
call 1-800-4-DEWALT (1-800-433-9258) or visit our website www.
dewalt.com.
Repairs
To assure product SAFETY and RELIABILITY, repairs, maintenance
and adjustments should be performed by a DEWALT factory service
center, a DEWALT authorized service center or other qualified
service personnel. Always use identical replacement parts.
Three Year Limited Warranty
DEWALT will repair, without charge, any defects due to faulty
materials or workmanship for three years from the date of purchase.
This warranty does not cover part failure due to normal wear or tool
abuse. For further detail of warranty coverage and warranty repair
information, visit www.dewalt.com or call 1-800-4-DEWALT (1-800-
433-9258). This warranty does not apply to accessories or damage
caused where repairs have been made or attempted by others.This
warranty gives you specific legal rights and you may have other
rights which vary in certain states or provinces.
In addition to the warranty, DEWALT tools are covered by our:
1 YEAR FREE SERVICE
DEWALT will maintain the tool and replace worn parts caused by
normal use, for free, any time during the first year after purchase.
90 DAY MONEY BACK GUARANTEE
If you are not completely satisfied with the performance of your
DEWALT Power Tool, Laser, or Nailer for any reason, you can return
it within 90 days from the date of purchase with a receipt for a full
refund – no questions asked.

8
English
LATIN AMERICA: This warranty does not apply to products sold
in Latin America. For products sold in Latin America, see country
specific warranty information contained either in the packaging, call
the local company or see website for warranty information.
FREE WARNING LABEL REPLACEMENT: If your warning labels
become illegible or are missing, call 1-800-4-DEWALT for a free
replacement.

9
Français
A. Essieu
B. Supports de
pattes
C. Roues
D. Rainures des
supports de
fixation
E. Leviers de
verrouillage
F. Leviers de
dégagement de
la patte
G. Goupilles de
blocage
H. Pattes
I. Travées
J. Attache de
positionnement
K. Poignée
L. Mécanisme de
blocage de la
poignée
M. Amortisseurs en
caoutchouc
N. Béquille
O. Capuchons de
tube
DW7440RS
Socle mobile universel de chantier pour table de scie*
F
I
H
K
G
D
J
L
M
E
E
D
O
N
A
B
C
D
D
E
KI
E
H
B
N
*Utilisable comme tel avec la plupart des tables de scie de chantier. Pour
certaines scies, il pourra s’avérer nécessaire d’utiliser un panneau de
contreplaqué pour les rattacher au socle (pour des explications spécifiques, se
reporter à la section Fixation des supports destinés à la scie de table).

10
Français
Définitions : lignes directrices en
matière de sécurité
Les définitions ci-dessous décrivent le niveau de danger
pour chaque mot-indicateur employé. Veuillez lire le
mode d’emploi et porter une attention particulière à ces
symboles.
DANGER : indique une situation dangereuse imminente qui,
si elle n’est pas évitée, causera la mort ou des blessures
graves.
AVERTISSEMENT : indique une situation potentiellement
dangereuse qui, si elle n’est pas évitée, pourrait se solder par
un décès ou des blessures graves.
ATTENTION : indique une situation potentiellement
dangereuse qui, si elle n’est pas évitée pourrait se solder par
des blessures mineures ou modérées.
AVIS : indique une pratique ne posant aucun risque de
dommages corporels mais qui par contre, si rien n’est fait pour
l’éviter, pourrait poser des risques de dommages matériels.
POUR TOUTES QUESTIONS OU COMMENTAIRES RELATIFS
À L’OUTIL OU À PROPOS DE TOUT AUTRE OUTIL DEWALT,
COMPOSER SANS FRAIS LE : 1 (800) 4-DEWALT (1 (800) 433-
9258)
DW7440RS Socle mobile pour table de
scie à pattes pliantes
AVERTISSEMENT : pour votre propre sécurité, lire le mode
d’emploi de la scie de table avant d’utiliser tout accessoire. Négliger
de se conformer à ces avertissements pourrait se solder par des
blessures corporelles et des dommages importants à la scie de table
et à l’accessoire. Pour la réparation de cet outil, n’utiliser que des
pièces de rechange identiques.
Ce socle est conçu pour une utilisation uniquement avec des
scies de table. Le socle DW7440RS a été évalué par UL pour
être utilisé avec les scies de table DW744, DW744X et DW745. Il
peut être utilisé avec d’autres modèles de scies de table mais ces
derniers n’ont pas été évalués pour être utilisés avec ce socle par
UL. Pour tout problème avec votre achat DEWALT, composer le
1-800-4-DEWALT (1-800-433-9258).
Outils requis
Tournevis cruciforme
Jeu de clés ou de douilles
Contenu
Socle (2) boulons de carrosserie
(2) supports de fixation (4) contre-écrous M8
(2) roues Essieu arrière
(2) amortisseurs en caoutchouc (2) vis M4
(4) rondelles (2) contre-écrous M4
Béquille (4) vis M6
(2) capuchons de tube Clé hexagonale M4
Quincaillerie d’assemblage pour la scie : (4) boulons à tête
hexagonale, (8) rondelles, (4) écrous, (4) rondelles de blocage
Consignes de sécurité générales
relatives aux accessoires de la scie
de table
AVERTISSEMENT : pour réduire le risque de blessures :
• TOUJOURS porter une protection oculaire. Tous les utilisateurs
et toutes les personnes à proximité doivent porter une protection
oculaire conforme à la norme ANSI Z87.1.

11
Français
• Avant d’utiliser la scie de table, s’assurer que toute la quincaillerie
du socle soit bien serrée et que tous les mécanismes du socle
fonctionnent correctement.
• NE PAS dépasser la capacité (poids supporté) du socle. Le socle
DW7440RS de la scie de table supporte jusqu’à 68 kg (150 lb)
de façon sécuritaire dans un environnement de travail. Il est
imprudent de grimper, s’asseoir ou de se tenir sur le socle.
• Respecter attentivement les directives d’assemblage. Fixer
solidement l’outil aux supports de fixation comme indiqué.
• NE PAS modifier ou utiliser le socle pour des fonctions auxquelles il
n’est pas conçu.
• UTILISER le socle sur des surfaces régulières (égales). NE PAS
utiliser le socle avec les pattes repliées et le socle directement posé
sur le sol. Il est conçu pour une utilisation sur une surface plane et
stable.
ASSEMBLAGE
B
A
C
Fixation de
l’essieu et des
roues
1. Fixer l’essieu (A) au
support des pattes (B) en
l’alignant avec les trous
prépercés. S’assurer que
l’extrémité la plus longue
de l’essieu est à l’arrière
du socle comme indiqué.
Utiliser les deux boulons de
carrosserie, les rondelles
et les contre-écrous fournis
pour fixer
solidement l’essieu
au support des pattes.
2. Enfiler les roues (C) sur l’essieu
(A) et les fixer solidement
avec les rondelles et les contre-écrous comme indiqué. Serrer
solidement tous les écrous des roues et de l’essieu.
Fixation de la béquille
Insérer les capuchons de tube (O) à l’extrémité du tube de la
béquille (N). La rainure pratiquée dans le capuchon du tube doit
faire face vers le bas comme montré. S’assurer que les trous (P) des
capuchons de tube sont alignés avec ceux (Q) du tube de la béquille
avant d’insérer les capuchons de tube.
Insérer le tube (N) de la béquille
O
N
Q
P
dans les trous du support de patte
(B) de l’essieu du côté du socle.
S’assurer que la béquille pointe
vers le haut lorsque le socle est
en position verticale (sur ses
pattes). Fixer solidement la
béquille aux travées (I) au moyen
des quatre vis M6 fournies comme montré (ci-dessous, à gauche).
Il est possible de ranger la clé hexagonale dans l’extrémité du
capuchon de tube, comme montré, pour une utilisation ultérieure.
BN
I

12
Français
Fixation des
M
amortisseurs
en caoutchouc
Avec les vis et les contre-
écrous fournis, assembler
les deux amortisseurs en
caoutchouc (M) sur le support
de patte du côté de la poignée
comme indiqué au moyen des
vis M4.
Fixation des supports destinés à
la scie de table
AVERTISSEMENT : pour réduire le risque de blessure,
éteindre l’outil et le débrancher avant de fixer la scie de table
sur son socle. Un démarrage accidentel peut provoquer des
blessures.
AVERTISSEMENT : pour votre propre sécurité, lire et assimiler le
mode d’emploi de la scie de table avant de l’utiliser. Négliger de se
conformer à ces avertissements pourrait se solder par des blessures
et des dommages importants à la scie de table et à l’accessoire.
AVERTISSEMENT : les G
H
F
R
supports de fixation de la scie
fournis avec ce socle sont dotés
de leviers de verrouillage. Pour
réduire le risque de blessure, NE
PAS modifier le levier de
verrouillage du support de
fixation.
1. Enfoncer les leviers de
dégagement (F) des pattes
pour les déployer. Faire
pivoter les pattes jusqu’à ce que la goupille de blocage (G)
s’enclenche dans son cran (R).
2. Remettre le socle sur ses pattes. Le socle devrait être stable
sans balancements. Vérifier les pattes.
AVERTISSEMENT: vérifier l’enclenchement correct des
goupilles de blocage des pattes et si celles-ci sont solidement
en position.
3. L’attache de positionnement
J
E
(J) empêche le glissement de
la scie vers la droite ou la
gauche lors de son utilisation
et de son transport. Installer
les supports de fixation sur la
travée comme indiqué en
engageant le bord concave
avant du support de fixation
avec le bord avant arrondi de
la travée. L’attache de positionnement (J) doit s’insérer dans l’un
des supports. Les leviers de verrouillage (E) du support de
fixation doivent être positionnés à l’arrière du socle comme
indiqué.
4. Mesurer la distance entre les trous de fixation de la scie de table.
Sur la travée, éloigner le second support de fixation du premier,
de la distance mesurée.
5. Aligner les trous de la base de la
scie de table avec les rainures
des supports de fixation (D) de
la scie.
6. Enfiler un boulon à tête
hexagonale et une rondelle plate
dans chacun des quatre trous
de la base de la scie de table et

13
Français
des supports de fixation. Fixer solidement chaque boulon avec
la rondelle plate, la rondelle de blocage et l’écrou fournis.
AVERTISSEMENT : pour réduire le risque de blessure, s’assurer
que la scie de table est bien ancrée au socle.
AVERTISSEMENT : positionner la scie de table sur le système de
fixation de sorte que les quatre coins de l’outil soient bien boulonnés
aux supports de fixation. Si la scie est bien installée, les supports
de fixation seront positionnés perpendiculaires au guide du socle
lorsque la scie est sur celui-ci. Si les trous présents dans la scie
ne s'alignent pas avec les rainures du support, veuillez suivre
les directives d'assemblage alternatives ci-dessous. Composer le
1-800-4-DEWALT (433-9258) pour joindre le support technique
DEWALT à propos de toute question d'ordre technique.
Il est possible que vous ayez besoin de quincaillerie supplémentaire
pour terminer l'assemblage selon ces directives.Votre scie comporte
des trous qui ne s'alignent pas avec les rainures des supports de
fixation. Dans ce cas, procédez comme suit :
Étape 1: couper une pièce de contreplaqué, de 19 mm (3/4 po)
d'épaisseur, de 51 mm (2 po) plus long et plus large
que la base de la scie. Ne pas excéder 597 mm (23-
1/2 po) de long par 667 mm (26-1/4 po) de large.
AVERTISSEMENT : si la scie requiert une pièce
de contreplaqué de plus grande dimension que
597 x 667 mm (23-1/2 x 26-1/4 po) de large, la scie
est alors surdimensionnée pour une utilisation avec ce
socle et ne doit pas être fixée. Inscrire « avant » sur un
côté de la planche de contreplaqué comme point de
référence pour l'assemblage du support et de la scie.
Étape 2: rechercher les boulons M8, rondelles, rondelles de
blocages et écrous livrés avec le socle. Utiliser cette
quincaillerie pour fixer la planche de contreplaqué aux
supports de fixation. Percer 4 trous de 8 mm (5/16 po)
dans le contreplaqué. Ils doivent correspondre aux
rainures les plus en avant et celles les plus en arrière
des supports de fixation. Important : s'assurer que la
position de ces trous, avec les têtes de boulons M8
insérés, n’interférera pas avec la base de la scie lors
de la fixation de la scie à la planche de contreplaqué.
Pour cette méthode d'assemblage, ne pas utiliser
la rainure du petit support de fixation logé
au-dessus du levier de dégagement.
Étape 3: fixer la planche de contreplaqué aux supports de
fixation avec la quincaillerie identifiée à l'étape 2. Lors
de la fixation des supports à la planche, s'assurer
que l'avant des supports soit dirigé vers le côté de la
planche identifié par « avant ».
Étape 4: annoter la forme des trous et mesurer le diamètre des
trous de la base de la scie.
Étape 5: dans la planche de contreplaqué, percer quatre
trous identiques à ceux notés à l'étape 4. Ces trous
permettront d'enfiler les boulons dans la base de la
scie et de les fixer solidement sans interférer avec les
supports de fixation du socle.
REMARQUE: Il faudra acheter quatre boulons pour
fixer la scie à la planche de contreplaqué. Ils doivent
correspondre au diamètre des trous de la base de la
scie. La longueur des boulons varie en fonction de
l'épaisseur de la base de la scie, de la planche de
contreplaqué, et de la rondelle et du contre-écrou
utilisés pour fixer solidement la base de la scie à la
planche de contreplaqué.
Pour toutes questions supplémentaires ou plus de précisions,
composer le 1-800-4-DEWALT pour joindre le support technique de
DEWALT.

14
Français
Comment détacher la scie du socle
AVERTISSEMENT : pour réduire le risque de blessure,
éteindre l’outil et le débrancher avant de dégager la scie de
table de son socle. Un démarrage accidentel peut provoquer des
blessures.
E
Les supports de fixation de
la scie livrés avec le socle
DW7440RS sont dotés de pieds
en caoutchouc qui servent
d’appui à la scie lors de coupe
dans une zone de travail sans
le socle.
DÉGAGEMENT DE LA SCIE
POUR LE TRANSPORT OU
SON UTILISATION SANS
LE SOCLE
1. S’incliner pour atteindre les
cotés de la scie et saisir
E
K
L
les leviers de dégagement
(E).
2. Tirer légèrement vers le
haut pour dégager la travée
et incliner la scie dans la
direction de l’utilisateur
pour le transport.
FIXATION DE LA SCIE
ET DES SUPPORTS DE
FIXATION AU SOCLE
1. Saisir la table de la scie de
table comme indiqué tout
en faisant face à la scie.
2. Insérer le support de fixation de gauche dans l’attache de
positionnement.
3. Lorsque le bord concave avant des deux supports de fixation
est engagé avec le bord avant arrondi de la travée, faire
pivoter la scie en position et vers le bas pour que les leviers de
dégagement (E) s’enclenchent en position sur la travée arrière.
Balancer délicatement la scie pour vérifier la bonne fixation des
supports avec les travées.
4. Si la poignée (K) était déployée, abaisser le mécanisme de
blocage de la poignée (L) pour dégager la poignée puis coulisser
la poignée pour le rangement ou l’utilisation de la scie.
FIXATION DE LA SCIE DE TABLE DEWALT DW745 AUX
SUPPORTS DE FIXATION DE LA SCIE
1. Retirer les boulons des pieds avant et les pieds de caoutchouc
avant de la scie de table DW745.
2. Retirer les pieds arrière de la barre structurale arrière de la
scie.
3. Conserver ces composants pour une utilisation ultérieure.
4. Enfiler un boulon à tête hexagonale avec une rondelle plate dans
chacun des quatre trous des barres structurales (trous utilisés
pour la fixation des pieds avant et arrière). Fixer solidement
chaque boulon avec la rondelle plate, la rondelle de blocage et
l’écrou fournis.
AVERTISSEMENT : pour réduire le risque de blessure, ne
JAMAIS utiliser la scie de table avec la poignée déployée. Une
poignée déployée n’est pas sécuritaire dans un environnement de
travail.
AVERTISSEMENT : pour réduire le risque de blessure, ne pas
suspendre d’objets à la poignée. Le socle risquerait de basculer lors
de l’application d’une pression orientée vers le bas.

15
Français
Transport de la scie sur le socle
DÉMONTAGE DU SOCLE POUR LE TRANSPORT
1. Positionner une main sous le support de patte. Soulever pour
dégager un peu les pattes du sol.
2. De l’autre main, enfoncer le levier de dégagement (F) de la patte
puis replier la patte sous la travée du socle. Répéter la procédure
pour la deuxième patte du socle et déposer le socle sur les
roues.
M
K
L
F
3. Répéter la séquence pour l’autre extrémité du socle.
4. Déployer la poignée extensible (K) sur le côté du socle. Le
mécanisme de blocage à ressort (L) bloquera la poignée en
position pour le transport de la scie sur le socle. Abaisser le
mécanisme de blocage pour dégager la poignée et la coulisser
pour la ranger.
AVERTISSEMENT : pour réduire le risque de blessure, NE PAS
faire fonctionner la scie de table, assemblée sur le socle, avec les
pattes repliées et le socle posé sur le sol.
Déploiement des pattes du socle
Au moyen des roues, déplacer le socle à l’espace de travail prévu.
S’assurer que l’aire choisie est plane et stable avant d’installer la
scie et le socle.
1. Incliner le socle jusqu’à ce que la scie soit à 90 degrés.
2. Enfoncer, un à un, les leviers de dégagement des pattes pour
dégager les goupilles de blocage. Déployer chaque patte jusqu’à
ce que les goupilles s’enclenchent dans les crans.
AVERTISSEMENT : vérifier l’enclenchement correct des
goupilles de blocage des pattes et si celles-ci sont solidement en
position.
3. Remettre le socle sur ses pattes.
4. Enfoncer le mécanisme de blocage de la poignée pour la
dégager. Pour ranger la poignée lors de l’utilisation de la scie, la
coulisser dans le support de patte.
5. Se déplacer au côté opposé du socle et saisir la scie sous
l’essieu arrière. Soulever la scie et le socle.
6. S’incliner pour atteindre l’espace sous le socle puis enfoncer l’un
après l’autre les leviers de dégagement des pattes pour dégager
les goupilles de blocage. Déployer les deux autres pattes. Vérifier
l’enclenchement correct des goupilles de blocage des pattes et
si celles-ci sont solidement en position. Remettre le socle sur le
sol.
Accessoires
AVERTISSEMENT : puisque les accessoires autres que ceux
offerts par DEWALT n’ont pas été testés avec ce produit, l’utilisation
de ceux-ci avec l’outil pourrait s’avérer dangereuse. Pour réduire le
risque de blessure, placer le socle sur une surface plane et stable.
ÉVITER toutes conditions instables.
Les accessoires recommandés pour utilisation avec l’outil sont offerts,
à un coût supplémentaire, auprès du distributeur ou du centre de
réparation autorisé de votre région.Pour toute demande d’assistance

16
Français
pour trouver un accessoire, communiquer avec DEWALT Industrial
Tool Co., 701 East Joppa Road, Baltimore, MD 21286, É.-U.,
composer le 1-800-4-DEWALT (1-800-433-9258) ou visiter notre site
Web www.dewalt.com.
Réparations
Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, confier les
réparations, l’entretien et les réglages à un centre de réparation en
usine DEWALT, à un centre de réparation autorisé DEWALT ou à
du personnel de réparation qualifié. Toujours utiliser des pièces de
rechange identiques.
Garantie limitée trois ans
DEWALT réparera gratuitement tous les problèmes dus à des
défauts de matériau ou de fabrication pendant trois ans à compter
de la date d'achat. Cette garantie ne couvre pas des défaillances de
pièce dues à une usure normale ou à une mauvaise utilisation de
l'outil. Pour plus de détails relatifs à la couverture de la garantie et
aux réparations sous garantie, visiter le site Web www.dewalt.com
ou composer le 1-800-4-DEWALT (1-800-433-9258). Cette garantie
ne s'applique pas aux accessoires ni aux dommages causés par
des réparations réalisées ou tentées par des tiers. Cette garantie
vous accorde des droits légaux spécifiques et il est possible que
vous ayez d'autres droits qui varient d'un État ou d'une province à
l'autre.
En plus de la garantie, les outils DEWALT sont couverts par notre :
SERVICE D'ENTRETIEN GRATUIT DE 1 AN
DEWALT entretiendra l'outil et remplacera les pièces usées par une
utilisation normale et ce, gratuitement, à tout instant pendant la
première année à compter de la date d'achat.
GARANTIE DE REMBOURSEMENT DE 90 JOURS
Si vous n'êtes pas entièrement satisfait des performances de votre
outil électrique, laser ou de votre marteau-cloueur DEWALT pour
quelque raison que ce soit, vous pouvez le retourner accompagné
d'un reçu dans les 90 jours suivant la date d'achat et nous vous
rembourserons entièrement - sans poser de questions.
AMÉRIQUE LATINE : cette garantie ne s'applique pas aux produits
vendus en Amérique latine. Pour ceux-ci, veuillez consulter les
informations relatives à la garantie spécifique présente dans
l'emballage, appeler l'entreprise locale ou consulter le site Web pour
les informations relatives à cette garantie.
REMPLACEMENT GRATUIT DES ÉTIQUETTES
D'AVERTISSEMENT : si les étiquettes d'avertissement deviennent
illisibles ou sont manquantes, composer le 1-800-4-DEWALT pour
en obtenir le remplacement gratuit.

17
Español
A. Eje
B. Soporte para patas
C. Ruedas
D. Soportes de montaje
de la sierra
E. Palancas de liberación de
los soportes de montaje
F. Palancas de liberación
de las patas
G. Clavija de bloqueo
H. Patas
I. Vigas
J. Pinza del localizador
K. Mango
L. Traba del mango
M. Protectores de goma
N. Soporte
O. Tapones para tubos
DW7440RS
Base universal sobre ruedas para sierra de banco*
F
I
H
K
G
D
J
L
M
E
E
D
O
N
A
B
C
D
D
E
KI
E
H
B
N
*Este diseño es compatible con la mayoría de las sierras de banco. Es
posible que con algunas sierras se requiera además una superficie de
contrachapado para poder fijar la sierra a la base (remítase a Montaje de
los soportes de la sierra de banco para ver instrucciones específicas).

18
Español
Definiciones: Normas de
seguridad
Las siguientes definiciones describen el nivel de gravedad
de cada palabra de señal. Lea el manual y preste atención
a estos símbolos.
PELIGRO: indica una situación de peligro inminente que,
si no se evita, provocará la muerte o lesiones graves.
ADVERTENCIA: indica una situación de peligro potencial
que, si no se evita, podría provocar la muerte o lesiones
graves.
ATENCIÓN: indica una situación de peligro potencial que,
si no se evita, posiblemente provocaría lesiones leves o
moderadas.
AVISO: se refiere a una práctica no relacionada a lesiones
corporales que de no evitarse puede resultar en daños a
la propiedad.
SI TIENE ALGUNA DUDA O COMENTARIO ACERCA DE ÉSTA
U OTRA HERRAMIENTA DEWALT, LLÁMENOS AL NÚMERO
GRATUITO: 1-800-4-DEWALT (1-800-433-9258)
DW7440RS Base rodante con patas
plegables para sierra de banco
ADVERTENCIA: Por su propia seguridad, lea el manual de
instrucciones de la sierra de banco antes de usar cualquier
accesorio. El incumplimiento de estas advertencias podría ocasionar
daños graves en la sierra de banco y el accesorio Al reparar esta
herramienta, sólo utilice piezas de repuesto idénticas.
Esta base está diseñada para ser utilizada únicamente con sierras
de banco. La base DW7440RS ha sido evaluada por UL para su
uso con las sierras de banco DW744, DW744X y DW745. Esta
base puede ser utilizada con otros modelos de sierras de banco,
pero estos modelos no han sido evaluados por UL para su uso con
esta base. En caso de que tenga algún problema con su producto
DEWALT, llame al 1-800-4-DEWALT (1-800-433-9258).
Herramientas requeridas
Destornillador Phillips
Juego de tubos adaptadores o llaves
Contenido
Base Pernos de cabeza de hongo (2)
Soportes de montaje (2) Tuercas de seguridad M8 (4)
Ruedas (2) Eje trasero
Protectores de goma (2) Tornillos M4 (2)
Arandelas (4) Tuercas de seguridad M4 (2)
Conjunto del soporte Tornillos M6 (4)
Tapones para tubos (2) Llave hexagonal M4
Tornillería de montaje de la sierra: pernos de cabeza
hexagonal (4), arandelas (8), tuercas (4), arandelas
de seguridad (4)
Instrucciones de seguridad
generales para los accesorios
de la sierra de banco
ADVERTENCIA: Para reducir el riesgo de lesiones:
• SIEMPRE utilice protección para los ojos. Todos los usuarios
y espectadores deben utilizar protección para los ojos conforme
con las normas ANSI Z87.1.

19
Español
• Asegúrese de que todos los sujetadores de la base estén bien
ajustados y que todos los mecanismos de la base funcionen
adecuadamente antes de operar la sierra de banco.
• NO supere el peso que la base puede soportar. La base para
sierra de banco DW7440RS está diseñada para soportar 68 kg
(150 lb) de manera segura en el lugar de trabajo. No es seguro
subirse a la base ni sentarse o pararse sobre ésta.
• Siga cuidadosamente todas las instrucciones de montaje. Sujete
bien la herramienta a los soportes de montaje de la sierra, según
lo indicado.
• NO modifique la base ni la utilice para otras tareas que no sean
aquéllas para la que fue diseñada.
• NO utilice la base sobre superficies desniveladas. NO utilice la
base con las patas plegadas y la base apoyada en el suelo. La
base fue diseñada para utilizarse sobre una superficie plana y
estable.
ENSAMBLAJE
B
A
C
Colocación de las
ruedas y el eje
1. Alinee los orificios
pretaladrados y fije el eje
(A) al soporte para patas
(B). Asegúrese de que el
extremo largo del eje esté
en la parte trasera de la
base, como se muestra.
Sujete el eje al soporte para
patas con los dos pernos
de cabeza de hongo, las
arandelas y las tuercas de
seguridad incluidos.
2. Coloque las ruedas (C) en el eje (A) y sujételas con las
arandelas y las tuercas de seguridad, como se muestra. Ajuste
bien las tueras de las ruedas y del eje.
Fijación del soporte
Inserte los tapones para tubos (O) en el extremo del tubo del
soporte (N). La ranura de los tapones para tubos debe apuntar hacia
abajo como se muestra. Antes de insertar los tapones para tubos,
asegúrese de que los orificios (P) de los tapones para tubos estén
alineados con los orificios (Q) del tubo del soporte.
Inserte el tubo del soporte (N) a
O
N
Q
P
través de los orificios del soporte
para las patas (B) en el lado del
eje de la rueda del soporte.
Asegúrese de que el soporte
quede hacia arriba cuando la
base esté en posición vertical.
Asegure el soporte a las barras (I) con los cuatro tornillos M6
suministrados, como se muestra (abajo, a la izquierda).
La llave hexagonal puede guardarse en el extremo del tapón para
tubo, como se muestra, para su uso posterior.
BN
I
