Owner’s Manual
Models XHD23L-EU
XHD26L-EU
XHD26L-EU-500H
XHD28L-EU
EN DE NL FR RO IT PL ES
EN : This product is only suitable for well insulated rooms or occasional use. DE : Dieses Produkt ist nur für
gut isolierte Bereiche oder gelegentliche Verwendung geeignet. FR : Ce produit convient uniquement à
des endroits bien isolés ou pour un usage occasionnel. IT : Questo prodotto è adatto solo per spazi ben
isolati o per uso occasionale. ES : Este producto sólo es adecuado para espacios bien aislados o un uso
ocasional. NL : Dit product is uitsluitend geschikt voor goed geïsoleerde ruimten of voor sporadisch gebruik.
PL : Produkt ten jest odpowiedni wyłącznie do dobrze odizolowanych miejsc lub do okazjonalnego użytku.
RO : Acest produs este adecvat exclusiv spaţiilor bine ventilate sau utilizării ocazionale.
The product complies with the European Safety Standards and the European Standard Electromagnetic Compatibility
(EMC). These cover the essential requirements of EEC Directives.
08/ 54206/0 (EU) Issue 2
UK
OCN: 11128

23
Table of Contents
Welcome .............................................................3
IMPORTANT INSTRUCTIONS............................4
Specications ......................................................6
Installation ...........................................................7
Operation...........................................................10
Maintenance......................................................14

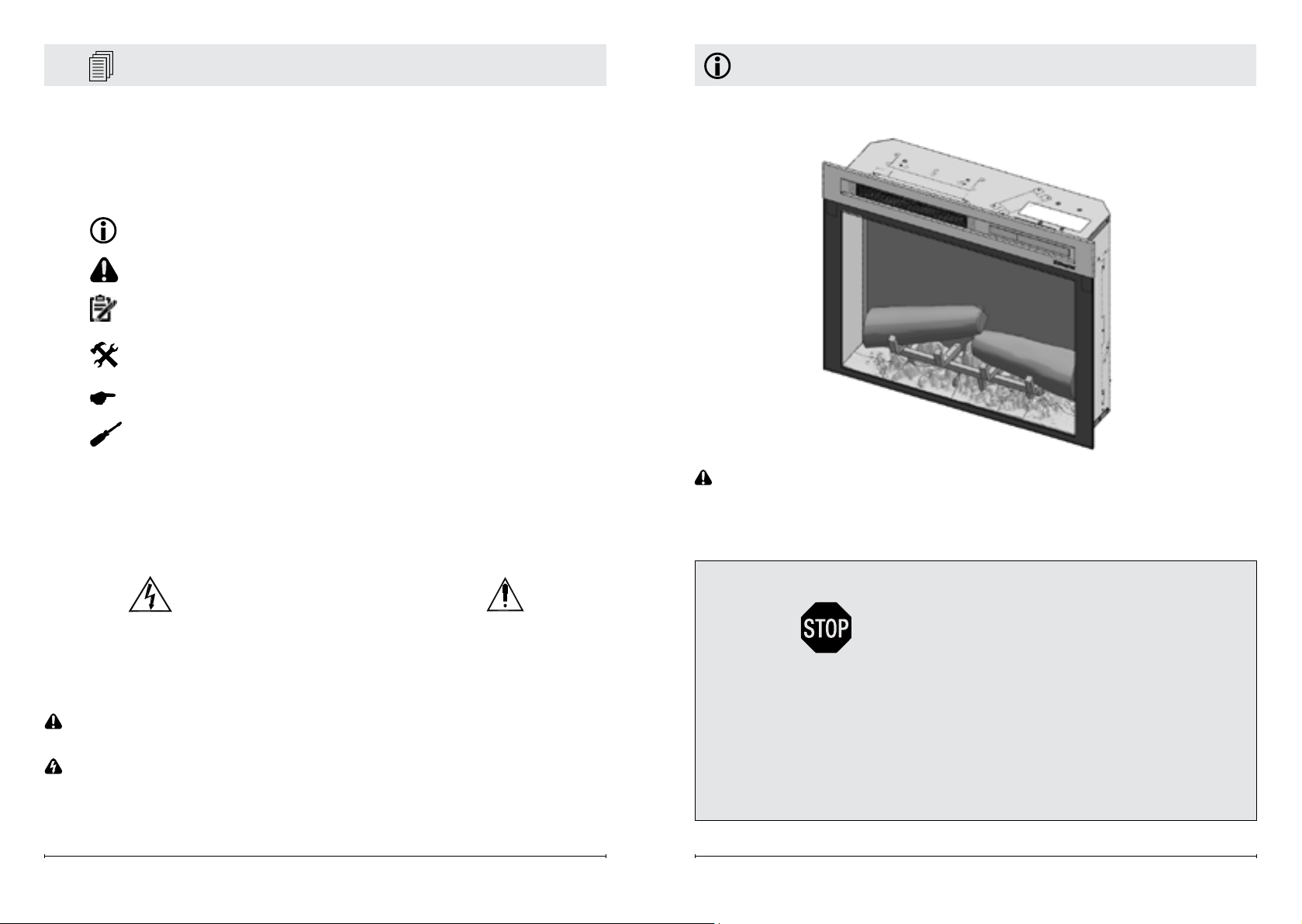

Welcome
CAUTION: Read all instructions and warnings carefully before starting installation.
Failure to follow these instructions may result in a possible electric shock or re hazard
and will void the warranty.
SAVE THESE INSTRUCTIONS
Conventions used in this manual:
NOTE: Procedures and techniques considered important enough to emphasize.
CAUTION: Procedures and techniques which, if not carefully followed, will result in
damage to the equipment.
WARNING: Procedures, precautions and techniques which, if not carefully followed,
will expose the user to the risk of re, serious injury, or death.
Thank you for purchasing a Dimplex Electric Fireplace.
NO NEED TO RETURN TO THE STORE
Questions with operation or assembly? Require Parts Information?
Product Under Manufacturer’s Warranty?
Please consult your warrenty card for our contact details.
!

45
IMPORTANT INSTRUCTIONS IMPORTANT INSTRUCTIONS
Read all instructions before using this appliance.
When using electrical appliances, basic precautions should always
be followed to reduce the risk of re, electrical shock and injury to
persons, including the following:
1. If the appliance is damaged, check with the supplier before
installation and operation.
2. Do not use outdoors.
3. Do not use in the immediate surroundings of a bath, shower or
swimming pool.
4. Do not locate the appliance immediately below a xed socket outlet
or connection box.
5. This appliance can be used by children aged form 8 years and
above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in
a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall
not be made by Children without supervision.
6. Children of less than 3 years should be kept away unless
continuously supervised. Children aged from 3 years and less than
8 years shall only switch on/off the appliance provided that it has
been placed or installed in its intended normal operating position
and they have been given supervision or instruction concerning
use of the appliance in a safe way and understanding the hazards
involved. Children aged from 3 years and less than 8 years shall
not plug in, regulate and clean the appliance or perform user
maintenance.
7. Do not use this appliance in series with a thermal control, a
program controller, a timer or any other device that switches on
the heat automatically, since a re risk exists when the appliance
is accidentally covered or displaced.
8. Ensure that furniture, curtains or other combustible material are
positioned no closer than 1 metre from the appliance.
9. In the event of a fault unplug the appliance.
10.Unplug the appliance when not required for long periods.
11. Although this appliance complies with safety standards, we do
not recommend its use on deep pile carpets or on long hair type
of rugs.
12.The appliance must be positioned so that the plug is accessible.
13.If the supply cord is damaged it must be replaced by the
manufacturer or service agent or a similarly qualied person in
order to avoid a hazard.
14.Keep the supply cord away from the front of the appliance.
WARNING: In order to avoid overheating, do not cover the
appliance. Do not place material or garments on the appliance, or
obstruct the air circulation around the appliance, for instance by
curtains or furniture, as this could cause overheating and a
re risk.
WARNING: In order to avoid a hazard due to inadvertent resetting
of the thermal cut-out, this appliance must not be supplied through an
external switching device, such as a timer, or connected to a circuit
that is regularly switched on and off by the utility.
CAUTION: Some parts of this product can become very hot and
cause burns. Particular attention has to be given where children and
vulnerable people are present.

67
Specications Installation
Technical Information
Model No: XHD23L-EU, XHD26L-EU, XHD26L-EU-500H,
XHD28L-EU
Heat Output 230V 240V
Nominal Heat Output P Nom 1.3 - 1.4 kW
Minimum Heat Output P min - kW
Maximum Continous Heat Output P max,c 1.3 - 1.4 kW
Auxiliary Electricity Consumption
In Standby mode el SB 0.35 - 0.35 W
with electronic room temperature control
General
Unpack the heater carefully and retain the packaging for possible future use, in the
event of moving or returning the re to your supplier.
The re incorporates a ame effect, which can be used with or without heating, so
that the comforting effect may be enjoyed at any time of the year. Using the ame
effect on its own only requires little electricity.
Before connecting the heater check that the supply voltage is the same as that
stated on the heater.
Please note: Used in an environment where background noise is very low, it may be
possible to hear a sound which is related to the operation of the ame effect. This is
normal and should not be a cause for concern.
Electrical Connection
WARNING: THIS APPLIANCE MUST BE EARTHED
This heater must be used on an AC ~ supply only and the voltage marked on the
heater must correspond to the supply voltage.
Before switching on, please read the safety warnings and operating instructions.

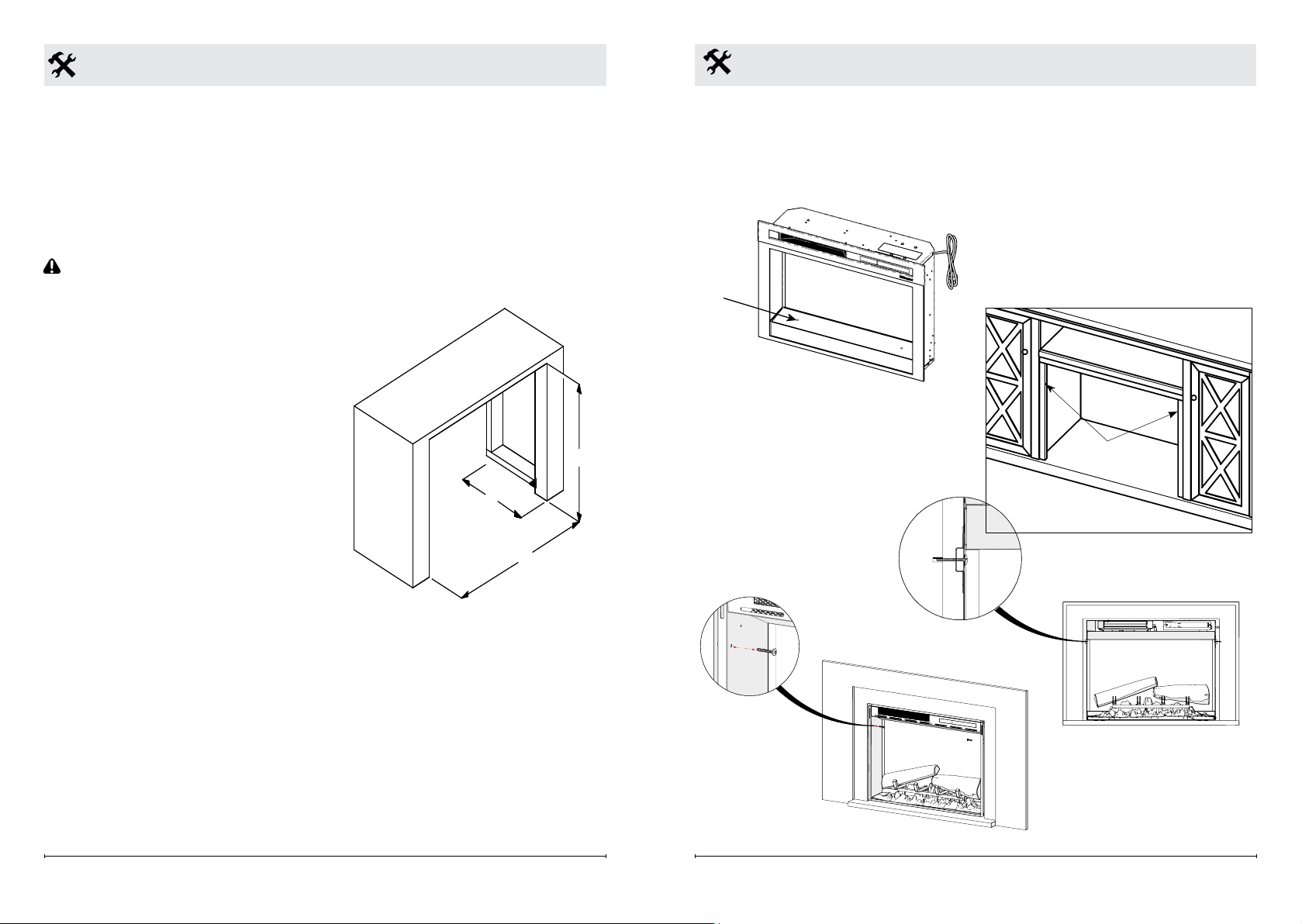

Placement
1. The Dimplex Electric Fireplace does
not require any special venting.
Make sure there is clearance for air
circulation beneath the unit and at
least 1/2" behind it.
CAUTION: Do not install the replace
directly on carpet or similar surfaces which
may restrict air ow.
2. Install the unit in an opening with the
following minimum dimensions:
Model XHD28
A 27" (686 mm) wide
B 31-1/8" (587 mm) high
C 8" (203 mm) deep
Model XHD26
A 24-3/8" (619 mm) wide
B 18-1/2" (470 mm) high
C 8" (203 mm) deep
Model XHD23
A 21-1/2" (548 mm) wide
B 20" (508 mm) high
C 8" (203 mm) deep
3. If installing the unit in an existing
fireplace opening, seal all drafts and
vents with a non-fibrous insulation
material to prevent any chimney
debris from falling onto the unit. Do
not install into an existing fireplace
opening that is prone to dampness.
A
B
C

89
Installation
Installation

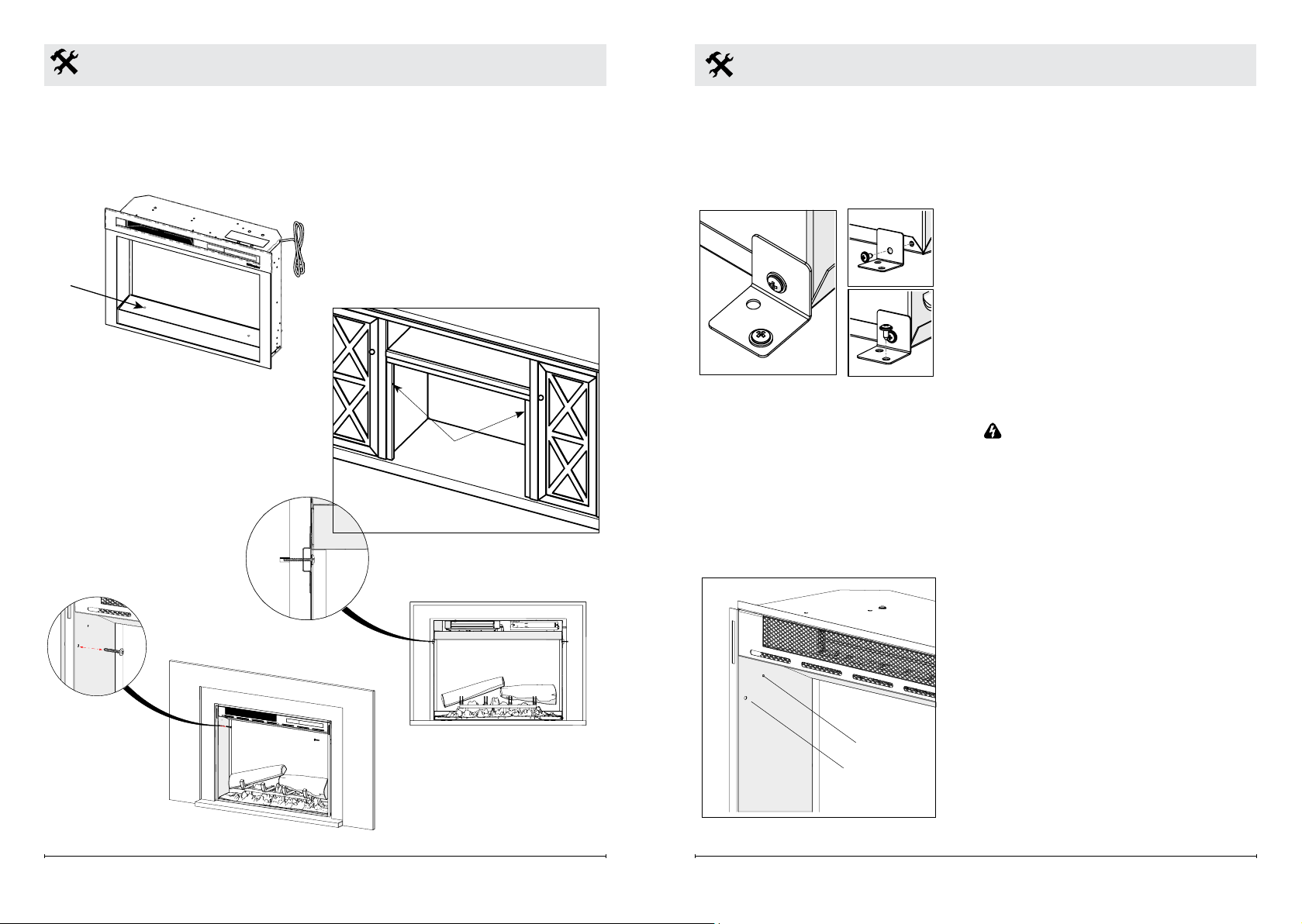

Mounting
1. If applicable, carefully pour and
evenly distribute the supplied media
in the media tray of the firebox.
Media
Tray
2a. If installing into a Dimplex mantel,
first check to see if there are holes
in the side panels near the top as
shown below. If so, align the front
of the firebox (without front glass
installed) with the front face of the
mantel. Install provided screws
into the front holes on the inside
faces of the firebox. The screw will
line up with the hole in the mantel,
securing it in place.
Holes in
side panels
2b. If installing into a custom mantel,
or into an existing opening,
secure the firebox by inserting
an appropriate screw through
either the front hole, or back hole
on the inside face of the firebox,
depending on which location
is more appropriate for the
installation.
Grounding Instructions
This product must be grounded. If it
should malfunction or break down,
grounding provides a path of least
resistance for electric current to reduce
the risk of electric shock. This product
is equipped with a cord having an
equipment-grounding conductor and a
grounding plug.
The plug must be plugged into an
appropri ate outlet that is properly
installed and grounded in accordance
with all local codes and ordinances.
DANGER: Improper connec tion of
the equipment-grounding conductor can
result in a risk of electric shock. Check with
a qualied electrician or serviceman if you
are in doubt as to whether the product is
properly grounded. Do not modify the plug
provided with the product – if it will not t
the outlet, have a proper outlet installed by
a qualied electrician.
Front
Back
If there are no holes on the side panels
of the mantel, remove the screw on the
back bottom flange most convenient
for securing, and use the L-bracket
(provided) to secure the firebox to the
mantel.

10 11
Operation Operation

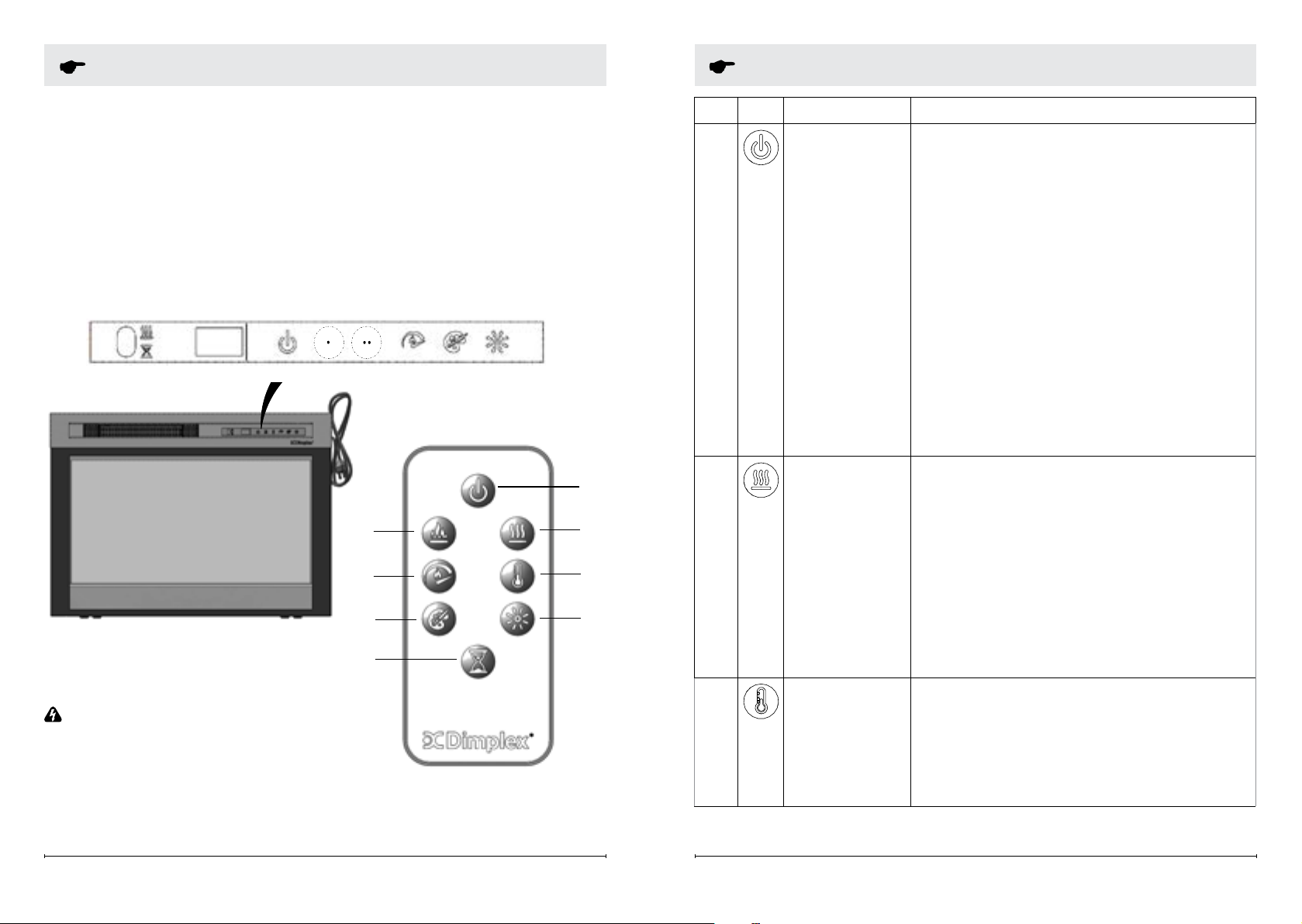

Touch Panel and Remote Controls
The manual controls for the Dimplex Electric Fireplace are located on the front
panel. When not activated, the icons are not visible. Touch the control panel to the
right side of the white line to activate the icons. The selected setting displays on
the left side of the panel.
A multi-function IR (infrared) remote control also is provided. The remote control
has a range of approximately 30 ft (9 m). To operate correctly, the remote control
must be pointed toward the front of the in electric fireplace.
A
B
C
F
D
G
E
H
A D E F
WARNING: The replace must be
installed properly before use.
Icon Function Description
APower Press to turn unit Off or On.
• Unit Off
Press to turn everything Off. Press again to
turn unit On with previous settings.
• Unit On
Press to turn unit On with previous settings.
- If the flame effect was On, the flame will
turn on and the previous heat setting will
be activated (On or Off). Display will show
current heater temperature setting and after
2 sec displays the room temperature.
- [remote only] If the flame effect was Off,
the previous heat setting will be activated
(On or Off).
- [panel only] If the flame effect was Off, the
flame will turn on and the previous heat
setting will be activated (On or Off)
BHeat • Heat On
Press to turn heat On (indicated by 1 short
beep). Display will show current heater
temperature setting and after 2 sec displays
room temperature. Use the Temp icon to
change the heater temperature setting.
• Heat Off
Press to turn heat Off (indicated by 1 short
beep).
NOTE: After the heater is switched off, the fan will
continue on for 60 seconds before turning off.
CTemp Press multiple times to raise the heater
temperature in 1o F (1o C) increments. Display
will show current temperature. Temperature
range is 62o-78o F (17o-26o C).
This feature is active whenever the heat is
enabled.

12 13
Operation Operation
Icon Function Description
DFlame Speed Press multiple times to toggle through flame
speeds (minimum, medium, maximum). Display
will show current speed number (F1, F2, F3
respectively).
EColor Themes Press multiple times to change the media and
flame base colors. This feature is active only
when the flame effect is On. Display will show
theme (t0, t1, t2, etc.)
XHD28L, XHD26L or XHD23L (Log Unit) themes:
• Theme t0 - no flame
• Theme t1 - Natural (flame base off)
• Theme t2 - Red Highlights (flame base red/
orange)
• Theme t3 - Blue Highlights (flame base blue)
FBrightness Press to change the flame and logs brightness.
Display will show b3, b1, b2 respectively.
• High
• Low
• Medium
GFlame Press to turn the flame effect On. Press again to
turn the flame effect Off.
HTimer Press multiple times to change the sleep timer
by 0.5 hr from 0.5 hr to 8 hr before turning off.
Press again, the remaining time on the timer
displays.
User Modes:
Mode Name /Discription Action (Actions cannot be input by remote control)
Change Celsius (0C) to
Fahrenheit (0F)
Press both Temp Button ( ) and flame speed( )
on the unit and hold until beep is heard and display
flashes. (To revert back to Celsius repeat this action)
Disable / Enable Heat
Options
Hold both Heat Button ( ) and Temp Button
( ), on the unit, for 2 seconds, when the heater has
been disabled the display will read “--” and beep. To
enable heat repeat this action.
Remote Control
The maximum range of use is ~ 5 metres.
NOTE: It takes time for the receiver to respond to the transmitter.
NOTE: The reciever for the remote control is located in the display, aim the remote
control in this direction when inputting commands.
Do not press the buttons more than once within two seconds for correct operation.
Battery Information
1. To activate the remote control remove the clear battery isolation strip at the base
of the remote control, which is used to ensure your remote control reaches you fully
charged.
2. To replace the remote control battery, turn over the remote control, and follow
the diagram embossed on the remote control
Resetting the Temperature Cutout Switch
Should the heater overheat, an automatic cutout will turn the heater off. It will not
come back on without being reset.
To reset the cutout switch, unplug the unit and wait 5 minutes before plugging it
back in.

14 15
Maintenance
WARNING: ALWAYS DISCONNECT FROM THE POWER SUPPLY BEFORE ATTEMPTING
ANY MAINTENANCE.
Light Emitting Diode
This re is tted with LED (Light Emitting Diode) lamps. These LED lamps are maintenance-
free and should not require replacing during the life of the product.
Cleaning
WARNING: ALWAYS DISCONNECT FROM THE POWER SUPPLY BEFORE CLEANING THE
HEATER.
For general cleaning use a soft clean duster – never use abrasive cleaners. The glass
viewing screen should be cleaned carefully with a soft cloth.
DO NOT use proprietary glass cleaners.
To remove any accumulation of dust or uff the soft brush attachment of a vacuum
cleaner should occasionally be used to clean the outlet grille of the fan heater.
WARNING: do not operate the product without the grille and outer glass in position
as this may effect the operation of the heater.
Recycling
For electrical products sold within the European Community. At the
end of the electrical products useful life it should not be disposed of
with household waste. Please recycle where facilities exist. Check with
your Local Authority or retailer for recycling advice in your country.
After Sales Service
Should you require after sales service or should you need to purchase
any spares, please contact the retailer from whom the appliance was purchased
or contact the service number relevant to your country on the warranty card.
Please do not return a faulty product to us in the rst instance as this may result in
loss or damage and delay in providing you with a satisfactory service. Please retain
your receipt as proof of purchase.
Inhaltsverzeichnis
Herzlich willkommen..........................................16
WICHTIGE ANWEISUNGEN ............................ 17
Technische Daten..............................................19
Installation.........................................................20
Betrieb ...............................................................23
Wartung.............................................................27
BITTE BEWAHREN SIE DIESE HINWEISE
In dieser Anleitung verwendete Begriffe:
HINWEIS: Prozesse und Verfahren, die als wichtig erachtet und deshalb speziell
hervorgehoben werden.
VORSICHT: Prozesse und Verfahren, die zu einer Beschädigung der Ausrüstung
führen, wenn sie nicht genau beachtet werden.
VORSICHT: Prozesse, Vorsichtsmaßnahmen und Verfahren, die ein Brandrisiko
darstellen und beim Benutzer zu ernsthaften Verletzungen mit möglicher Todesfolge führen
können, wenn sie nicht genau beachtet werden.
!

16 17
Herzlich willkommen
VORSICHT: Lesen Sie alle Anweisungen und Warnhinweise vor der Installation
sorgfältig durch. Bei einer Nichtbeachtung dieser Anweisungen kann es zu Stromschlägen
oder Bränden kommen, unddie Garantie wird ungültig.
Danke für den Erwerb dieser elektronischen Dimplex-Feuerstelle.
KEINE NOTWENDIGKEIT, ZUM LADEN ZURÜCKZUKEHREN
Fragen zu Betrieb oder Zusammenbau? Informationen zu Teilen benötigt?
Unterliegt das Produkt der Herstellergarantie?
Bitte konsultieren Sie Ihre Garantiekarte für unsere Kontaktdaten.
WICHTIGE ANWEISUNGEN
Lesen Sie alle Anweisungen, bevor Sie dieses Gerät benutzen.
Bei der Benutzung von elektrischen Anwendungen sollten stets
grundlegende Sicherheitsmaßnahmen befolgt werden, um das
Risiko für Feuer, Stromschlag oder die Verletzung von Personen
einschließlich Folgendem zu vermeiden:
1. Wenn das Gerät beschädigt ist, sprechen Sie vor der Installation
und vor dem Betrieb mit dem Lieferanten.
2. Nicht im Außenbereich verwenden.
3. Nicht in der Umgebung von Bädern, Duschen oder Schwimmbecken
verwenden.
4. Stellen Sie das Gerät nicht direkt unter eine Steckdose oder eines
Anschlusskastens.
5. Dieses Gerät kann von Kindern ab 8 Jahren betrieben werden
sowie von Personen, die verminderte körperliche, sensorische
oder geistige Fähigkeiten haben oder keine Erfahrung oder
Wissen haben, wenn sie die Aufsicht für den sicheren Betrieb eines
Gerätes oder Anweisungen erhalten haben und die potentiellen
Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Die Reinigung und Wartung darf nicht von Kindern ohne Aufsicht
erfolgen.
6. Kinder unter 3 Jahren sollten von dem Gerät ferngehalten werden,
es sei denn, sie sind stets beaufsichtigt. Kinder ab 3 Jahre und
weniger als 8 Jahre dürfen das Gerät nur an- und ausschalten,
wenn es in seiner vorgesehenen Betriebsposition aufgestellt
und installiert wurde und wenn sie die Aufsicht für den sicheren
Betrieb eines Gerätes oder Anweisungen erhalten haben und die
potentiellen Gefahren verstehen. Kinder ab 3 Jahren und unter 8
Jahren dürfen das Gerät nicht einstecken, regulieren oder reinigen
oder Wartungsarbeiten vornehmen.
7. Das Gerät nicht zu einer Wärmeregelung, einer Programmsteuerung,
einer Zeitschaltuhr oder einem anderen Gerät in Reihe schalten,
mit dem die Wärmequelle automatisch geschaltet wird. Bei

18 19
WICHTIGE ANWEISUNGEN
versehentlicher Blockierung oder Verstellung des Heizgeräts
besteht Brandgefahr.
8. Stellen Sie sicher, dass sich Möbel, Vorhänge oder andere
brennbare Materialien nicht näher als 1 Meter vom Gerät benden.
9. Sollte ein Fehler auftreten, bitte das Gerät ausstecken.
10. Stecken Sie das Gerät aus, wenn Sie es längere Zeit nicht
verwenden.
11. Obwohl dieses Gerät den gängigen Sicherheitsstandards
unterliegt, empfehlen wir, das Gerät nicht auf Teppichen mit
langen Fasern bzw. Bettvorlegern zu verwenden.
12. Das Gerät muss so aufgestellt werden, dass der Stecker
zugänglich ist.
13. Wenn das Stromkabel beschädigt ist, muss es durch den Hersteller
oder Dienstleister oder eine ähnlich qualizierte Person ersetzt
werden, um Gefahren zu vermeiden.
14. Halten Sie das Stromkabel vom vorderen Teil des Geräts fern.
VORSICHT: Um ein Überhitzen zu verhindern, darf das Gerät
nicht bedeckt werden. Keine Materialien oder Textilien auf das Gerät
legen oder den Luftuss um das Gerät herum beeinträchtigen,
beispielsweise durch Vorhänge oder Möbelstücke, da dies zu
einer Überhitzung des Geräts führen und Brandgefahr
verursachen kann.
VORSICHT: Um Gefahren aufgrund unbeabsichtigter
Zurücksetzung des Thermoauslösers zu vermeiden, darf das Gerät
nicht an ein externes Schaltgerät angeschlossen werden, wie etwa
ein Zeitschaltgerät oder an einen Stromkreis, der regelmäßig von der
Stromversorgung an- und ausgeschaltet wird.
VORSICHT: Some parts of this product can become very hot and
cause burns. Besondere Vorsicht ist bei der Anwesenheit von Kindern
und verletzlichen Personen erforderlich.
Technische Daten
Technische Informationen
Modell-Nr.: XHD23L-EU, XHD26L-EU, XHD26L-EU-500H,
XHD28L-EU
Wärmeleistung 230V 240V
Nomineller Wärmeleistung P Nom 1.3 - 1.4 kW
Minimale Wärmeleistung P Min. - kW
Maximale kontinuierliche
Wärmeleistung P Max,c 1.3 - 1.4 kW
Nebenelektrizitätsverbrauch
Im Standby-Modus el SB 0.35 - 0.35 W
Mit elektronischer Raumtemperaturkontrolle
Allgemein
Den Heizofen vorsichtig aus der Verpackung nehmen und die Verpackung für
etwaige Wiederbenutzung aufheben, z. B. für Umzug oder Rücksendung zum
Hersteller.
Das Feuer beinhaltete einen Flammeneffekt, der mit oder ohne Heizfunktion für eine
gemütliche Atmosphäre das ganze Jahr über genutzt werden kann. Wird nur der
Flammeneffekt genutzt, bedarf dies nur einer geringen Strommenge.
Bevor Sie das Heizgerät anstecken, stellen Sie sicher, dass Ihre Stromspannung jener
entspricht, die auf dem Heizgerät angegeben ist.
Bitte beachten: In leisen Umgebungen ist ein hörbares Geräusch des Geräts
möglich, welches vom Betrieb des Flammeffekts herrührt. Dies ist normal und stellt
kein Problem dar.
Elektrische Verbindung
VORSICHT: DIESES GERÄT MUSS GEERDET WERDEN
Dieses Heizgerät darf nur über ein Wechselstromnetz betrieben werden und die auf
dem Heizgerät angegebene Voltzahl muss der Stromvoltzahl entsprechen.
Vor dem Anschalten bitte die Sicherheitswarnungen und das Betriebshandbuch
durchlesen.
