dirna Bergstrom Bycool Compact 1.4 Instruction Manual

COMPACT 1.4
Manual del usuario ES Spanish
User´s handbook EN English
Manuel de l´utilisateur FR French
Benutzerhandbuch GE German
Manule per l´utente IT Italian
1001284900
F-4219 rev.01
®
IATF 16949
Calidad en
Automoción
ISO 9001
Empresa
Registrada

ES COMPACT 1.4
2
®
Gracias por su adquisición y por conar en nuestra gama de productos. Compact es
un equipo de Aire Acondicionado diseñado y fabricado por Dirna Bergstrom para ser
utilizado a motor del vehículo parado durante los períodos de descanso a la sombra y/o
por la noche. El único mantenimiento requerido es la limpieza periódica del condensador
y las válvulas de drenaje al menos 1 vez al año (1) (ver página 7).
Compact está diseñado con la más avanzada tecnología para lograr un ecaz
rendimiento, una reducción en el gasto de combustible y en las emisiones de CO2a
la atmósfera. Son estas características lo que lo hace único en el mercado del Aire
Acondicionado para vehículos.
Si la temperatura en la cabina de su vehículo es muy elevada para el descanso, enfrie la
cabina con el Aire Acondicionado del vehículo durante unos minutos y después conecte
el Compact para mantener la temperatura de confort.
Para cualquier duda consulte a su concesionario o directamente a Dirna Bergstrom
No olvide solicitar a su concesionario su tarjeta de garantía.
ATENCIÓN: Si durante el montaje el equipo se inclina
o cada vez que se abata la cabina con el equipo
montado, se deberá esperar un mínimo de 60 minutos
desde que el equipo quede en posición horizontal
antes de ponerlo en funcionamiento.
!
ADVERTENCIA:
Para un mejor funcionamiento del equipo es
aconsejable ponerlo en marcha ocasionalmente
durante los meses de invierno, con el n de evitar
que las juntas se deterioren.
!

ES
COMPACT 1.4
3
®

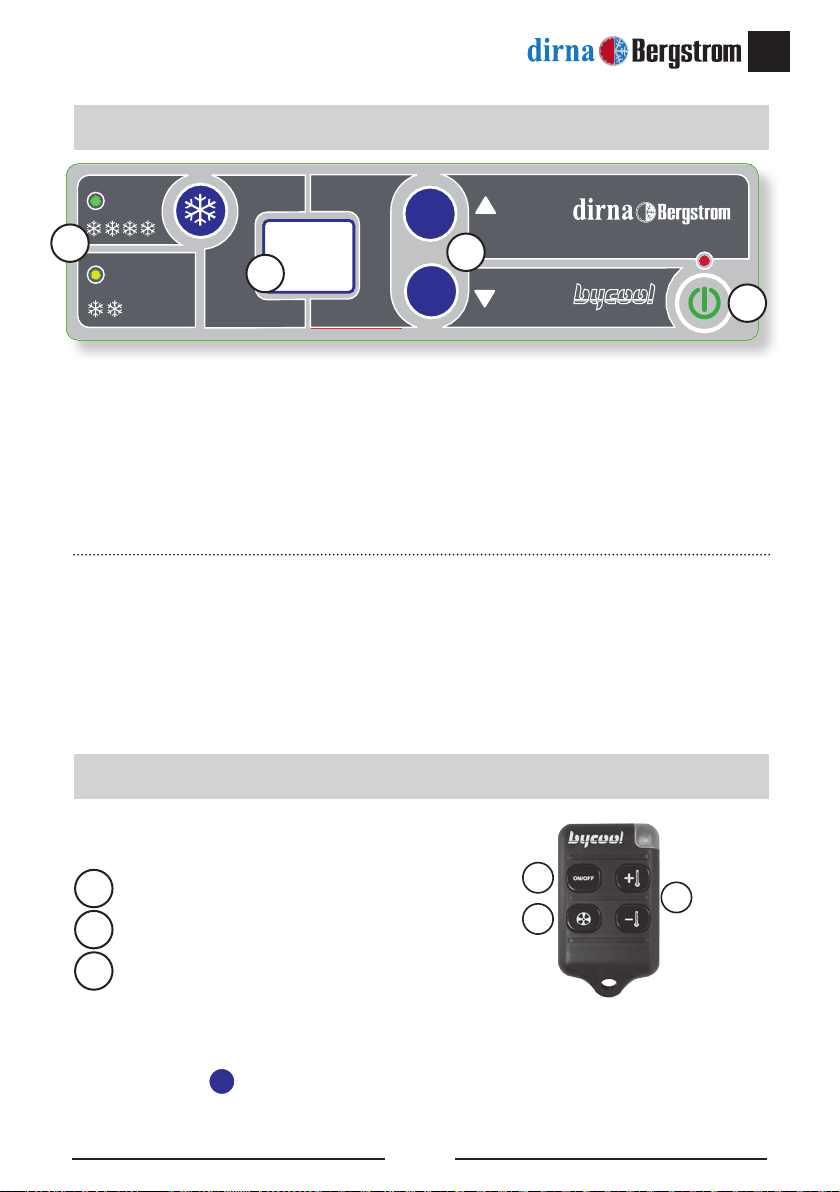

1
23
1.- On/off: encendido y apagado del equipo y selección de modos de funcionamiento.
2.- Indica el funcionamiento de los compresores.
3.- Display: Pantalla donde se indica la función seleccionada y el estado del equipo.
4.- Selectores de temperatura: Selección de la temperatura ambiente y la velocidad del
soplador (esta sólo en modo manual), programación del mando y grados Fahrenheit.
• Al conectar, el equipo hace un chequeo de los leds, aparece en display 88--bd y se apaga.
Funciones del Mando a distancia:
Encendido / Apagado del equipo.
Control de las velocidades del soplador.
Control de temperatura.
Dar de alta el mando a distancia:
Para dar de alta el mando a distancia, con el equipo apagado mantener pulsada la tecla
-
del panel de control hasta que aparezca en el display C
C
parpadeando, cuando quede jo
pulsar la tecla On/off del mando antes de 30 seg. o habrá que repetir la operación completa.

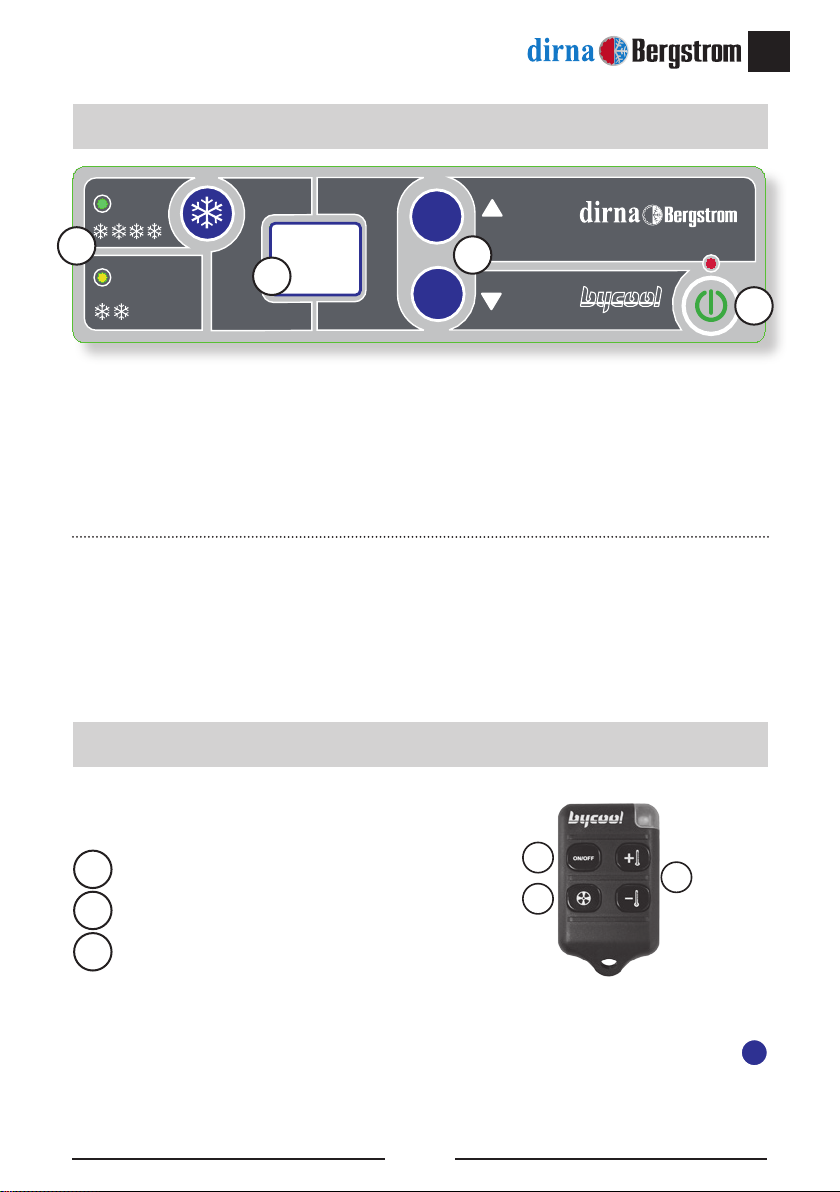

Panel de control
Mando a distancia
Mensajes especiales del display (mirar Diagnosis de averías):
Lb: Batería baja.
EO: Mal contacto de los cables del sensor aire de retorno o sensor de aire de retorno averiado.
E2: Fallo ventilador del condensador o soplador centrífugo.
E9: Protección compresores (cabina abatida).
1
2
3
ºC
ºF
TEMP
ON/OFF
+
-
2
3
1
4

ES COMPACT 1.4
4
®
Seleccionando esta función el equipo indica en su display la temperatura interior de la cabina.
F2 programa el equipo para su desconexión automática en un período de entre 1 y 9 horas.
Para programar mantener pulsada la tecla On/off hasta visualizar en el display F2 ,
seleccionar el tiempo de funcionamiento con las teclas
-
+
y conrmar pulsando On/off
.
Para encender el equipo pulsar la tecla On/off . El equipo siempre arranca en Función
F4 (Función Automática). Para cambiar de función se debe mantener pulsado On/off ,
irán pasando las distintas funciones por el display, soltar al obtener la función deseada. En la
primera puesta en marcha el equipo se iniciará con los parámetros establecidos de fábrica.
Encendido del equipo
Función
F1 -Función termómetro digital
Función
F2 -Función Programadora de tiempo
Al seleccionar F0 en el display se muestra la temperatura seleccionada y le permite al
usuario elegir la temperatura de confort que aparecerá en el display de 15ºC a 27ºC ó 59ºF
a 71ºF así como variar la velocidad del soplador del equipo (5 velocidades señaladas con las
siglas V1 a V5 ).
La temperatura de confort se controla pulsando brevemente las teclas
-
+
. del panel de
control o del mando.
Las velocidades del soplador será controlado manteniendo pulsadas las teclas
-
+
del
panel de control o desde del mando apareciendo en el display las siglas V1 , V2 , V3 ,
V4 , V5 . Cuando el equipo está en funcionamiento aparecerá en el display los grados
seleccionados.
Función
F0 -Funcionamiento Manual
Dar de baja el mando a distancia:
Para dar de baja el mando a distancia se debe mantener pulsada la tecla
-
del panel de
control hasta que aparezca en el display C
C
,parpadeando, cuando quede jo pulsar la tecla
+
del panel antes de 30 seg. o habrá que repetir la operación completa.

ES
COMPACT 1.4
5
®
Para activar esta función se debe mantener pulsada la tecla On/Off hasta que aparezca
en el display F6 , soltar la tecla y se activará directamente ºF. Para volver a ºC se debe
mantener pulsada la tecla
-
del panel de control con el equipo apagado, aparecerá en el
display C
C
parpadeando, cuando se quede fijo pulsar la tecla
+
del panel de control.
Al realizar esta operación el mando se desactiva por lo que al nalizar se debe dar de alta el
mando de nuevo.
Función
F6 -Selección º F
Al seleccionar F4 le permite al usuario elegir la temperatura de confort 15ºC a 27ºC, o
59ºF a 71ºF que seleccionará desde las teclas
-
+
del panel de control o de las teclas
del mando. Al seleccionar aparecerá en el display intercalados
CA y los grados
seleccionados. Con esta función el equipo regula y controla automáticamente la temperatura
de confort actuando sobre las velocidades del soplador y los compresores. Pulsando la tecla
del mando a distancia se anula la función
F4 y pasa a F0 (Función Manual). En el
primer encendido el equipo se inicia en F4 con los parámetros de fábrica.
Función
F4 -Funcionamiento automático del equipo

ES COMPACT 1.4
6
®

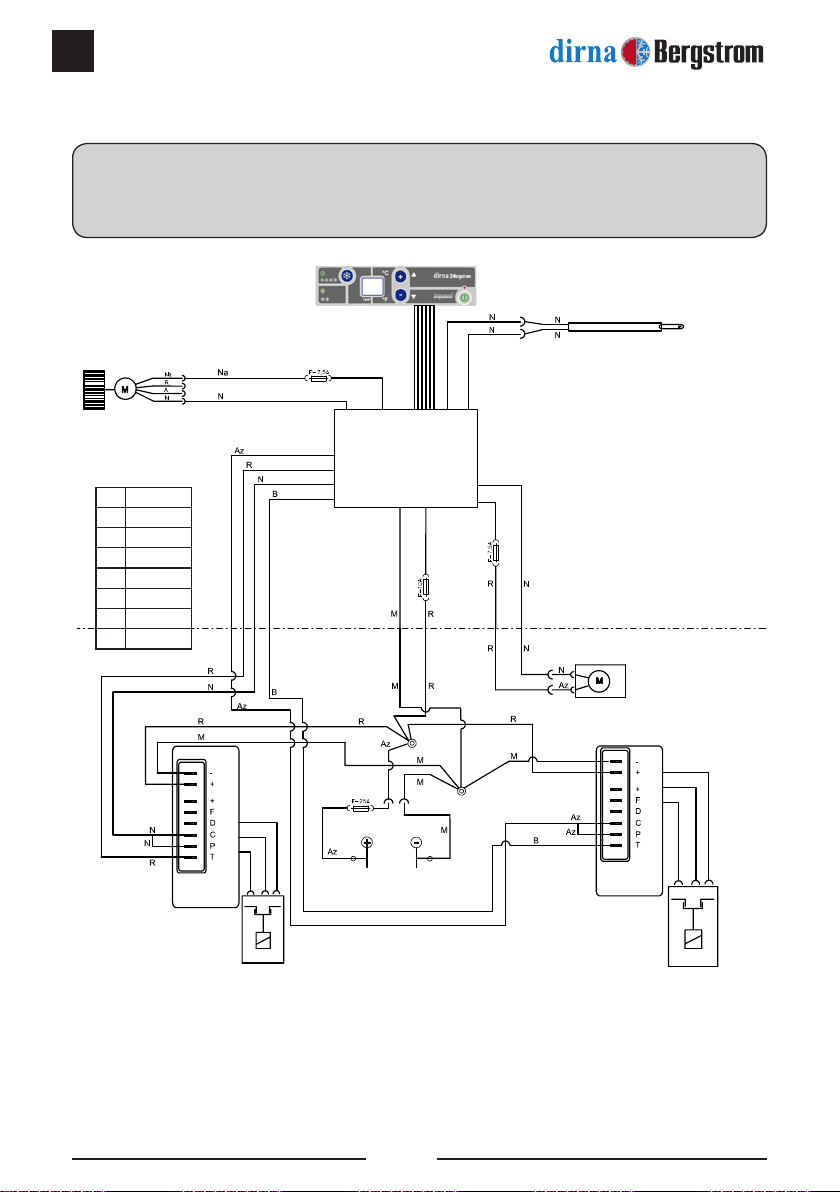

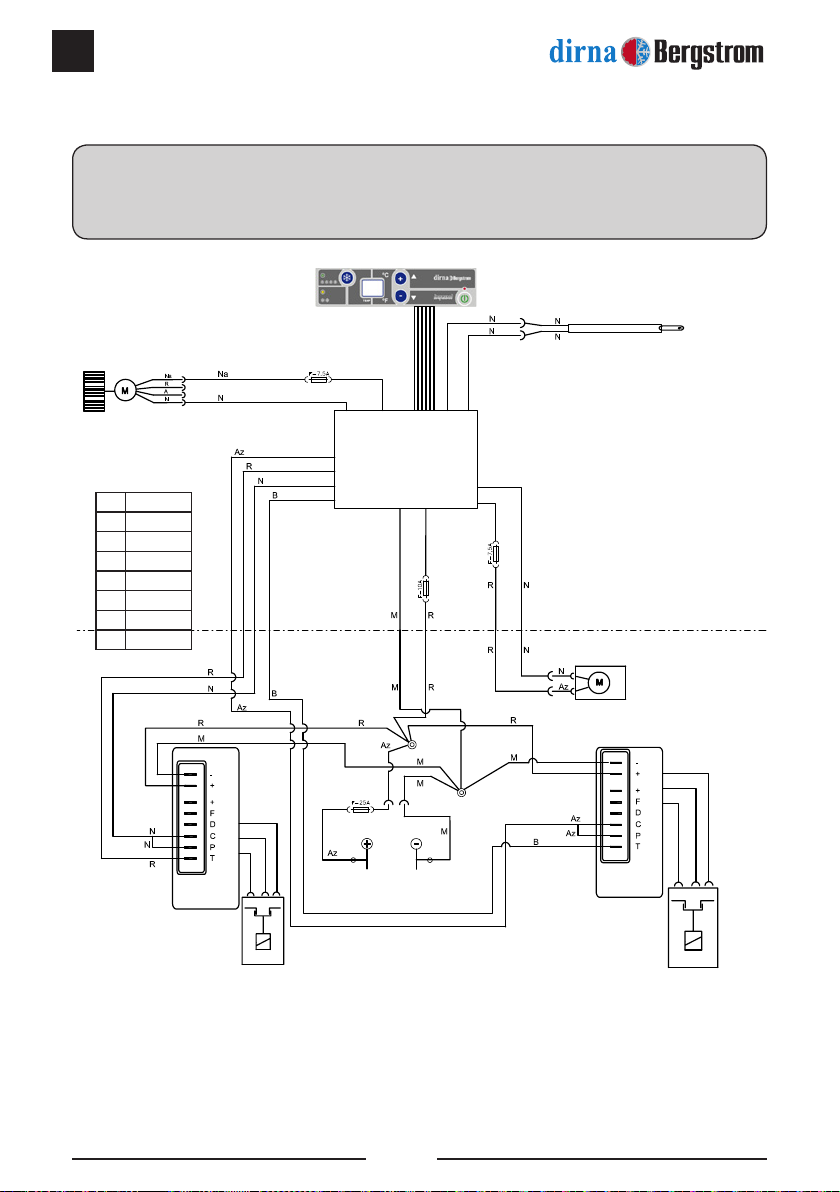

Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la placa no se
enciende y el equipo no funciona.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
1º Compresor
Módulo
electrónico
2º Compresor
1 Compresor
2 Compresor
Toma original

ES
COMPACT 1.4
7
®

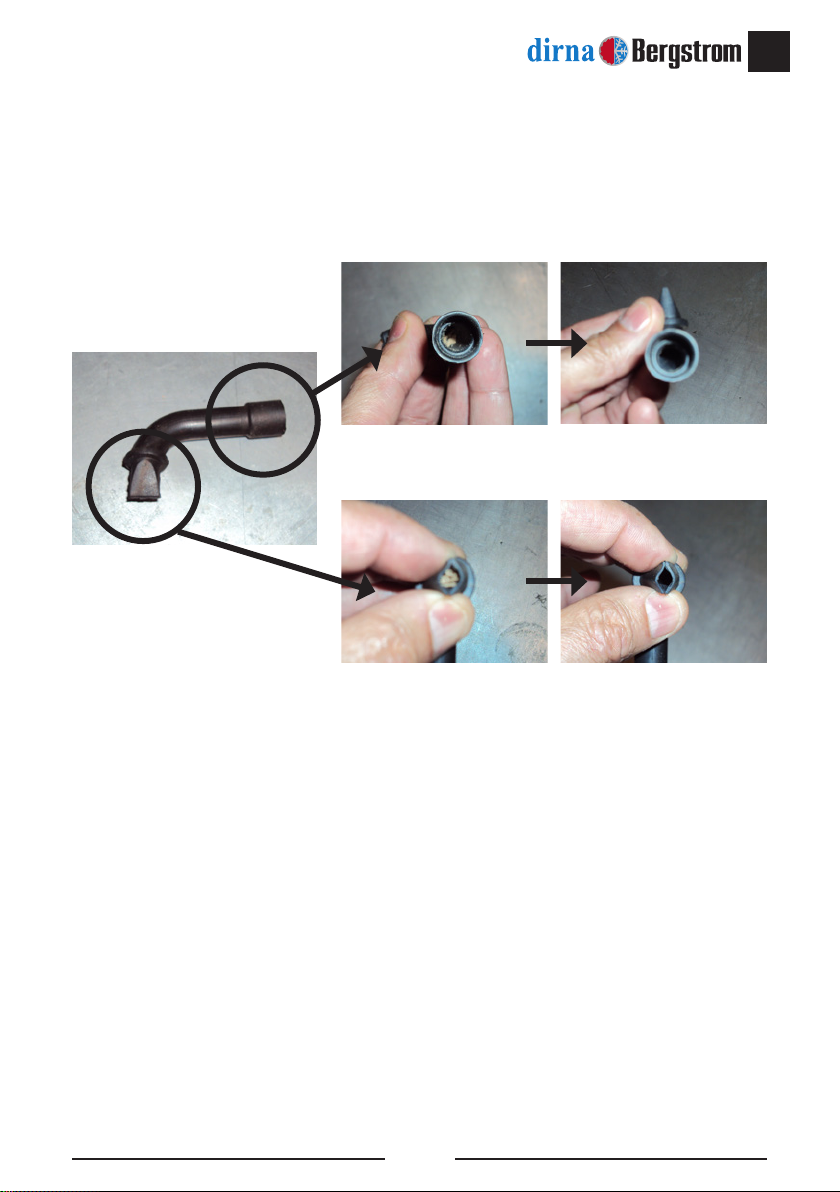

Para limpiar el condensador o las válvulas de drenaje (*) es necesario desmontar la tapa
superior de plástico del equipo (7 tornillos roscachapa) y soplar con aire a presión el
condensador, las válvulas de drenaje hay que desmontarlas y limpiarlas interiormente.
Es recomendable que esta operación la realice un Servicio Autorizado por Dirna
Bergstrom.
(*)

EN COMPACT 1.4
8
®
Thank you for acquiring and trusting our products range. Compact is an Air Conditioning
equipment designed and made by Dirna Bergstrom to be used with vehicle´s engine
off, during resting periods under the shade and/or at night. The only maintenance that is
required is a periodical cleaning of the condenser, at least once a year (1) (See page 13).
Compact is designed with the most advanced technology to achieve an efcient output,
a reduction in energy expenses and CO2emissions to the atmosphere. These are the
characteristics which make it unique on the market of Air Conditioning for vehicles.
If the temperature inside your vehicle cabin is too high for you to rest, cool down cabin
with vehicle Air Conditioning during a few minutes, then connect Compact to maintain
comfort temperature.
If you have any doubt, please consult your dealer or directly Dirna Bergstrom
Do not forget to ask your dealer for your warranty card.
NOTE:
If, during assembly, the unit becomes slanted or the
cabin drops with the unit mounted, wait for at least
60 minutes from the moment the unit is horizontal
before starting up.
!
RECOMMENDATION:
For optimal operation of the unit, it is recommended
to start it up occasionally during the winter months in
order to prevent the joints from deteriorating.
!

EN
COMPACT 1.4
9
®
1
23
1.- On/off switch on /off the unit and functioning selection mode.
2.- Indicate the compressors functioning.
3.- Display: Screen where it shows the slected functioning and condition of the unit.
4.- Temperature selectors : To select the surrounding temperature and the blower speed
(this only in manual mode) , remote control programmation and Fahrenheit degrees.
• When you connect, the engine make leds control and you can read 88--bd on the display
and the engine swith off.
Remote control functions:
Switching on /off of equipment.
Blower speeds control.
Temperature control.
How to activate remote control:
In order to activate remote control, while equipment is switched off, push key
-
from control
panel until C
C
ashes on display. When it stops ashing, push the On/off key on in the remote
control. You will have to do it within 30 seconds or else you will have to repeat the whole
operation.
Control panel
Remote control
1
2
3
Special display symbols (please see troubleshooting manual):
Lb: Low battery.
EO: Poor contact of wires on return air sensor or return air sensor faulty.
E2: Failure condenser fan centrifugal or blower.
E9: Compressor protection (cabin tilted).
ºC
ºF
TEMP
ON/OFF
+
-
2
3
1
4

EN COMPACT 1.4
10
®
By selecting this function, Compact displays temperature inside cabin.
F2 programs the equipment so that it is automatically disconnected during a 1-9 hour period.
In order to program, push the On/off key until F2 is shown on display, select functioning
time using the keys
-
+
and conrm by pushing On/off .
In order to switch on Compact, push the On/off key . Equipment always starts on function
F4 (Automatic Function). To change function, push the On/off key and the various
functions will be displayed one by one. Release key when desired function is reached. The
rst time equipment is switched on, it will be initiated with the pre-established parameters.
Equipment switching on
Function
F1 -Digital thermometer function
Function
F2 -Time programming function
How to deactivate remote control:
In order to deactivate remote control, push key
-
of control panel until
C
C
, ashes on dis-
play. Once it stops ashing, push key
+
on panel. You will have to do it within 30 seconds
or else you will have to repeat the whole operation.
To select F0 the display shows the set temperature and allows the user to choose the
comfort temperature which will be displayed from 15ºC to 27ºC (59ºF to 71ºF) and to
vary the unit blower speed (5 speeds indicated with the characters V1 to V5 ).
Comfort temperature can be controlled by briey pressing the keys
-
+
. of the control
panel or remote control.
The blower speeds are controlled by keeping the keys
-
+
of the control panel
pressed down or from the remote control, with the display showing V1 , V2 , V3 ,
V4 , V5 . The display shows the degrees selected when the unit is running.
Function
F0 - Manual operation

EN
COMPACT 1.4
11
®
To enable this feature, you must hold the key On/Off until the F6 , appears on the display,
release the button and ºF will be activated directly. To return to ºC hold the
-
key on the
control panel with the power off, C
C
will appear flashing on the display, when it stops
flashing push the
+
key on the control panel. On carrying out this operation, the control
becomes deactivated so at the end.
Function
F6 -ºF Selection
By selecting F4 the user can select the comfort temperature 15ºC to 27ºC, or 59ºF to
71ºF to be selected from the
-
+
keys on the control panel or the remote control
buttons and will appear interspersed on the display and the selected degrees.
With this function the equipment automatically regulates and monitors the comfort
temperature by acting on the speed of the centrifugal blower and the compressors. By
pressing the key on the remote control the F4 function is cancelled and moves to
F0 (Manual Function). On starting the machine for the rst time it starts on F4 with the
factory settings.
Función
F4 -Automatic unit operation

EN COMPACT 1.4
12
®
Electric wiring
IMPORTANT WARNING!
Take care not to invert polarities when connecting the unit to the power supply. If this happens, the plate
does not come on and the unit does not work.
Az Blue
N Black
R Red
V Green
B White
A Yellow
Na Orange
M Brown
Return
air sensor
Electronic
board
Centrifugal
blower
Condenser
fan
Compressor
electronic
module
Compressor
electronic
module
1 Compressor
2 Compressor
Toma original

EN
COMPACT 1.4
13
®
(1) In order to clean the condenser or the drainage valves (*) it is necessary to take
down the top plastic cover of the unit (7 tapping screws) and blow the condenser
with compressed air; the drainage valves must be taken down and cleaned inside.
We recommend entrusting this operation to a technical service authorised by Dirna
Bergstrom.
(*)

FR COMPACT 1.4
14
®
FR
Merci de votre acquisition et de coner en notre gamme de produits. Compact est
un appareil de Climatisation conçu et fabriqué par Dirna Bergstrom pour être utilisé à
moteur arrêté du véhicule pendant les périodes d’arrêt à l’ombre et/ou pendant la nuit.
Le seul entretien requis est le nettoyage régulier du condensateur d’au moins une fois
par an (1) (Voir page 19).
Compact a été conçu avec la technologie la plus avancée pour obtenir un rendement
efcace, une réduction du combustible et des émissions de CO2vers l’atmosphère. Ce
sont ces caractéristiques qui le rendent unique sur le marché de la Climatisation pour
véhicules.
Si la température dans la cabine de votre véhicule est très élevée pour le repos,
refroidissez la cabine avec la Climatisation du véhicule pendant quelques minutes puis
branchez le Compact pour maintenir la température de confort.
Pour quelque doute, consultez votre concessionnaire ou directement Dirna Bergstrom.
N’oubliez pas de demander à votre concessionnaire votre carte de garantie.
ATTENTION : Si pendant le montage, l’équipement
s’incline ou si la cabine est repliée avec l’équipement
monté, une fois que ce dernier récupère sa position
horizontale, il faudra attendre au moins 60 minutes
avant de le remettre en marche.
!
RECOMMANDATION :pourobtenirun fonctionnement
optimal de l’équipement, il est conseillé de le mettre
en marche régulièrement pendant les mois d’hiver,
an d’éviter la détérioration des joints.
!

FR
COMPACT 1.4
15
®
1
23
FR
1.- On/off: allumer/étaindre l´unité et sélection des modes du fonctionnement.
2.- Indique le fonctionnement des compresseurs.
3.- Display: Écran ou se montre la fonction désirée et l´état de l´unité.
4.- Sélecteurs du tèmperature: selection de la température ambiant et la vittesse du soufeur
(celui ci uniquement sur le mode manuel) programmation de la télécommande et dégrees
Fahrenheit.
• Au moment de se connecter, l’appareil effectue une check-up des leds et l’écran montre 88--bd
puis s’éteint.
Fonctions de la Télécommande:
Allumage / Éteignage de l’appareil.
Contrôle des vitesses du soufeur.
Contrôle de température.
Enregistrer la télécommande:
Pour enregistrer la télécommande, avec l’appareil éteint, maintenir appuyée la touche du pan-
neau de contrôle
-
; lorsqu’il devient xe, pousser la touche On/off de la télécommande
avant 30 sec. ou il faudra répéter l’opération.
Panneau de contrôle
Télécommande
Messages spéciaux de l’écran (veuillez voir Diagnostic de pannes):
Lb: Faible batterie
EO: Mauvais contact des câbles du capteur d’air de retour ou capteur d’air de retour en panne.
E2: Défaut ventilateur du condenseur ou soufeur centrifuge.
E9: Protection compresseurs (cabine rabattue).
1
2
3
ºC
ºF
TEMP
ON/OFF
+
-
2
3
1
4

FR COMPACT 1.4
16
®
FR
En sélectionnant cette Fonction Compact indique à l’écran la température intérieure de la cabine.
F2 programme l’appareil pour sa déconnexion automatique sur une période entre 1 et 9
heures. Pour programmer, maintenir appuyée la touche On/off jusqu’à visualiser à
l’écran F2 , sélectionner le temps de fonctionnement avec les touches
-
+
et conrmer
en appuyant sur On/off .
Pour allumer Compact pousser la touche On/off . L’appareil démarre toujours en
Fonction F4 (Fonction Automatique). Pour changer de fonction, il faut maintenir appuyée
On/off , vous passerez par les différentes fonctions sur le display ; lâcher au moment
d’obtenir la fonction choisie. Lors de la première mise en marche, l’appareil d’initialisera avec
les paramètres établis d’usine.
Allumage de l’Appareil
Fonction
F1 -Fonction thermomètre numérique
Fonction
F2 -Fonction Programmatrice de temps
Eliminer la télécommande:
Pour éliminer la télécommande, il faut maintenir appuyée la touche du panneau de contrôle
-
jusqu’à ce que
C
C
, apparaisse à l’écran en clignotant ; lorsqu’il devient xe, pousser la
touche
+
du panneau avant 30 sec. ou il faudra répéter l’opération.
F0 permet à l’usager de choisir la température de confort qui apparaîtra à l’afchage, de 15ºC
à 27ºC ou 59ºF à 71ºF ainsi que de varier la vitesse de la soufante de l’appareil (5 vitesses
signalées par les sigles V à V5 ).
La température de confort est contrôlée en appuyant brièvement sur les touches
-
+
du
panneau de contrôle ou de la télécommande.
Les vitesses de la soufante seront contrôlées en appuyant et maintenant les touches du
panneau de contrôle
-
+
ou de la télécommande , les sigles
V1 , V2 , V3 , V4 , V5
apparaîtront à l’afchage. Quand l’appareil est en fonctionnement, les degrés sélectionnés
sont afchés.
Fonction
F0 – Fonctionnement Manuel

FR
COMPACT 1.4
17
®
FR
Pour activer cette fonction, il faut appuyer pendant quelques secondes sur la touche On/Off
jusqu’à ce que l’écran afche
F6 . Ensuite, lâcher la touche et ºF s’activera directement.
Pour retourner aux ºC il faut appuyer pendant quelques secondes sur la touche
-
du
panneau de commande avec l’équipement éteint. L’écran affichera C
C
en mode
clignotant. Une fois fixe, appuyer sur la touche
+
du panneau de commande. Lorsque
cette opération est réalisée, la commande est désactivée, c’est pourquoi à la n du
processus il faut enregistrer la commande à nouveau.
Fonction
F6 -Sélection º F
En sélectionnant F4 , l’usager peut choisir la température de confort, de 15ºC à 27ºC ou
de 59ºF à 71ºF, qui sera sélectionnée avec les touches
-
+
du panneau de commande
ou les touches de la commande. Une fois sélectionné, l’écran afchera de façon
intercalée ca et les degrés sélectionnés. Avec cette fonction, l’équipement peut régler et
contrôler automatiquement la température de confort en agissant sur les vitesses du soufeur
et les compresseurs. En appuyant sur la touche de la télécommande, la fonction F4
est annulée et passe à F0 (Fonction Manuelle). Lors de la mise en marche suivante de
l’équipement, ce dernier démarre sur F4 avec les paramètres d’usine.
Fonction
F4 -Fonctionnement automatique de l’appareil

FR COMPACT 1.4
18
®
FR
Câblage electrique
AVERTISSEMENT IMPORTANT!
Attention de ne pas inverser les polarités au moment de connecter l’alimentation à l’équipement. Si cela se
produisait, la plaque ne s’allumerait pas et l’équipement ne fonctionnerait pas.
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Capteur
d’air de retour
Contrôle
électronique
Soufeur
centrifuge
Ventilateur du
condenseur
Commande
électronique
compresseur
Commande
électronique
compresseur
1 Compresseur
2 Compresseur
Prise de vue originale

FR
COMPACT 1.4
19
®
(1) Pour nettoyer le condenseur ou les vannes de drainage (*), il est nécessaire de
démonter le couvercle supérieur en plastique de l’équipement (7 vis auto-leteuses)
et soufer avec de l’air sous pression le condenseur. Quant aux vannes de drainage, il
faut les démonter et les nettoyer correctement à l’intérieur. Cette opération devrait être
réalisée par un Service Autorisé par Dirna Bergstrom.
(*)

GE COMPACT 1.4
20
®
Wir danken Ihnen, dass Sie sich für unsere Produktreihe entschieden haben.
Compact ist eine von Dirna Bergstrom konstruierte und hergestellte Klimaanlage zum
Einsatz in außer Betrieb bendlichen und im Schatten und/oder nachts abgestellten
Motorfahrzeugen. Die Instandhaltung erfordert lediglich die gelegentliche Reinigung
(mindestens 1 Mal jährlich) des Kondensators. (1) (siehe Seite 26).
Compact wurde mit modernster Technologie konstruiert, um eine leistungsfähige
und treibstoffsparende Anlage mit geringem CO2–Ausstoß zu erhalten. Gerade diese
Eigenschaften machen sie zu einer einzigartigen Fahrzeugklimaanlage auf dem Markt.
Bei sehr hoher Fahrerhausinnentemperatur bei stehenden Fahrzeug kühlen Sie die
Kabine wenige Minuten lang mit der Klimaanlage des Fahrzeuigs und schalten Sie dann
Compact ein, um die Komforttemperatur zu halten.
Bei Unklarheiten wenden Sie sich an Ihren Vertragshändler oder direkt an Dirna
Bergstrom.
Vergessen Sie nicht, bei Ihrem Vertragshändler den Garantieschein anzufordern.
ACHTUNG: Sollte das Gerät während des Einbaus ins
Schwanken geraten oder die Kabine umkippen, muss
man von dem Moment, wo sich das Gerät wieder
in waagerechter Stellung bendet, mindestens
60 Minuten abwarten bis es in Betrieb genommen
werden kann.
!
EMPFEHLUNG: für einen besseren betrieb des geräts
sollte es während der wintermonate gelegentlich in
betrieb genommen werden, um zu vermeiden, dass
die dichtungen kaputt gehen.
!
