dirna Bergstrom bycool green line SLIM COOL TRR Operating instructions

Diagnosis de averías ES
Troubleshooting EN
Diagnostic de pannes FR
Diagnose bei Ausfällen GE
Diagnosi dei guasti IT
220AA35292
F-4220 rev.01
SLIM COOL
®

SLIM COOL
2
®
ATENCIÓN
Equipo precargado de gas r-134a
con maquina de alta precisión.
A- manipular la carga del equipo lo deja automáticamente
Fuera de garantía.
B- la conexión a batería o punto autorizado en instrucciones
de montaje es absolutamente obligatoria.
En caso de no hacerlo perdemos el control de la batería Y la
electrónica queda dañada irreparablemente.
Anulando la garantía del equipo.

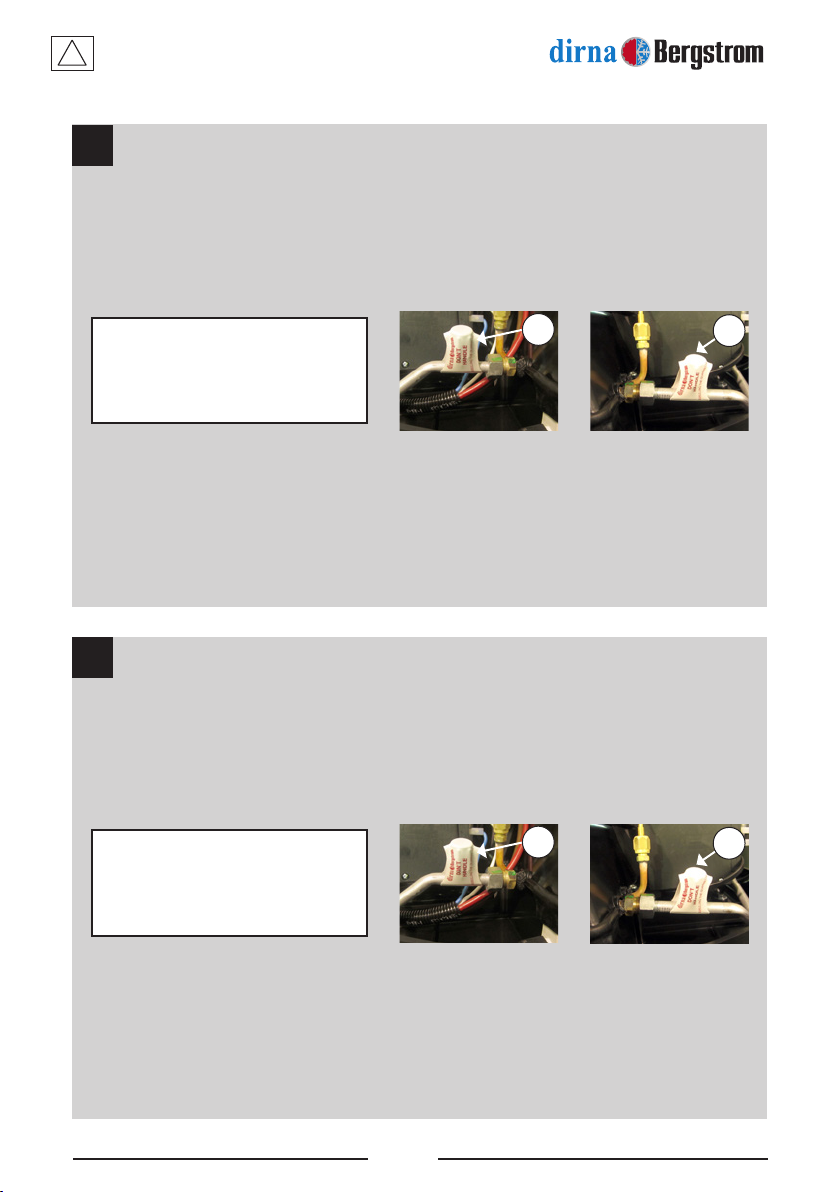

Los Racores de carga del
equipo (R) van autosellados,
si estos se manipulan se pierde
automáticamente LA GARANTÍA.
RR
ATTENTION
Unit pre-loaded of gas r-134a
with high precision machine.
A- by manipulating the load of the unit leaves
it out of warranty.
B- The connection to the battery or any authorised point set in the
mounting instructions is absolutely compulsory.
In case of not doing so, the battery control is lost
and the electronics will be damaged irreversively
cancelling the warranty of the unit

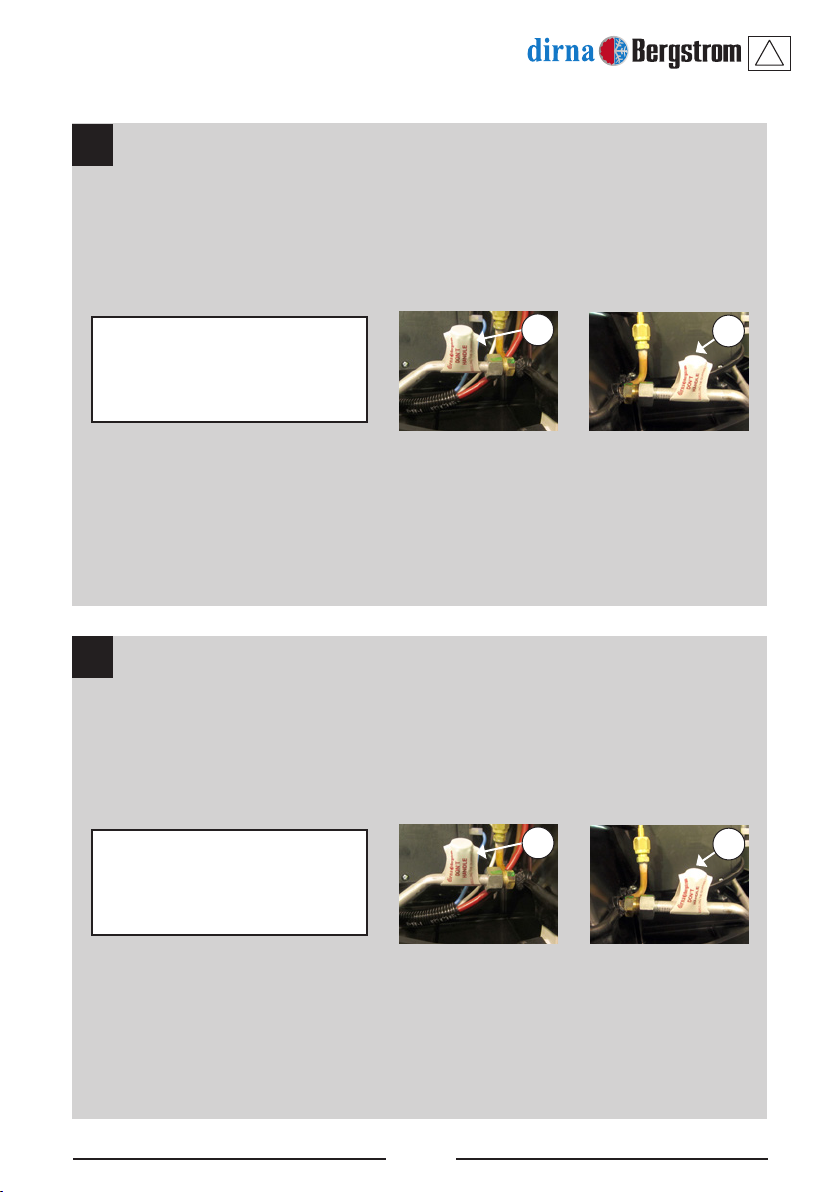

The charge ttings of the (R)
unit are autosealed.If these are
manipulated, THE WARRANTY is
automatically lost.
RR
ES
EN
!

SLIM COOL
3
®
!
ATTENTION
Appareil préchargé avec du gaz r-134a
avec machine de grande precision.
A- Toute manipulation de la charge de l’appareil en
annule automatiquement la garantie
B- Le branchement à la batterie ou au point autorisé dans les instructions
de montage est imperatif.
Si ce branchement n’est pas effectué, vous perdrez le contrôle de la
batterie et l’électronique s’en verrait endommagée de façon irreversible,
annulant ainsi la garantie de l’appareil.
Les Raccords de charge de
l’appareil (R) sont auto-scellés,
s’ils sont manipulés, la GARANTIE
est automatiquement annulée.
ACHTUNG
Anlage mit Gasvorlling r-134a
Mit Hochpräzisionsmaschine.
A- Jede Manipulierung der Ladung der Anlage
setzt die Garantie automatiisch ausser Kraft.
B- Anschluss an eine Batterie oder an einen nach den Anweisuingen
zulässigen Einbaupunkt ist zwingend vorgeschrieben.
Anderenfalls geht die Batteriesteuerung verloren und die Elektronik
wird irreparabel beschädigt. Die Gewährleistung der Anlage wird damit
wirkungslos.
Die Ladeverschraubungen der
Anlage (R) sind selbstversiegelt. Ihre
Manipulierung setzt die GARANTIE
automatisch außer Kraft.
FR
GE
R
R
R
R

SLIM COOL
4
®
ATTENZIONE
Attrezzatura precaricata con gas r-134a
Con macchina ad alta precisione
A- la manomissione del carico dell’attrezzatura comporta
la decadenza automatica della garanzia.
B- È Assolutamente Obbligatoria La Connessione Alla Batteria O Ad Un
Punto Autorizzato Indicato Nelle Istruzioni Di Montaggio.
In caso di mancata connessione, si perde il controllo della batteria,
l’elettronica ne è danneggiata irreparablemente
E decade la garanzia dell’attrezzatura.

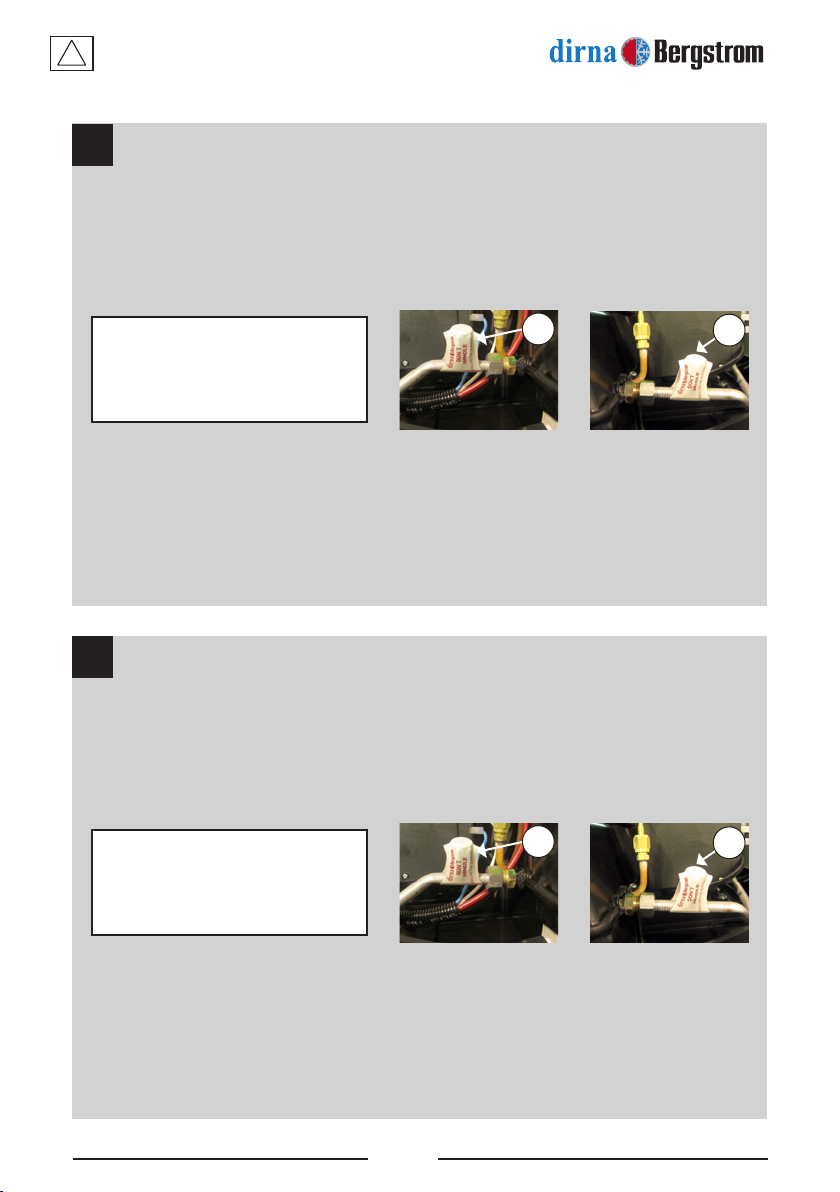

I raccordi di carico dell’attrezzatura
(R) sono autosigillati: in caso di
manomissione LA GARANZIA
decade automaticamente.
RR
UWAGA
Urządzenie wstępnie załadowane gazem r-134a
Z maszyną wysokiego ciśnienia
A- obsługa ładunku urządzenia automatycznie
Powoduje anulowanie gwarancji
B- podłączenie do akumulatora lub punktu autoryzowanego zgodnie z
instrukcją montażu jest absolutnie obowiązkowe.
W przypadku nie wykonania tego, tracimy kontrolę nad
Akumulatorem, a elektronika zostaje nieodwołalnie uszkodona, przez
Co gwarancja na urządzenie zostaje anulowana.
Złączki do ładowania urządzenia
(R) automatycznie zaplombowane
- jeżeli będziesz nimi manipulować,
automatycznie utracisz GWARANCJĘ.
RR
IT
PL
!

SLIM COOL
5
®
UPOZORNĚNÍ
Zařízení předem naplněné plynem r-134a
Se strojem s vysokou přesností
A- v případě jakékoli manipulace s náplní zařízení
Automaticky zaniká nárok na záruku.
B- je bezpodmínečně nutné připojení na baterii
Nebo místo, povolené v návodu k montáži.
Pokud se to neučiní, ztratíme schopnost ovládat
Çbaterii a elektrické vybavení se nezvratně
Poškodí, čímž zanikne nárok na záruku.
Plnicí hrdla zařízení (R) jsou
zapečetěna výrobcem. Dojde-li
k jejich manipulaci, automaticky
zaniká nárok na ZÁRUKU.
RR
OPGELET
Installatie met gas r-134a onder vooraf
Geladen drukmet machine van hoge precisie
A- manipulatie van de gaslading van de installatie
Doet de garantie automatisch vervallen
B- de verbinding met de batterij of toegelaten punten volgens de
montage-instructies is strikt verplicht.
In het geval dat dit niet gebeurt verliezen we de controle over de
batterij en zal de elektronica op Niet-repareerbare wijze worden
beschadigd - de garantie wordt hierdoor
De verbindindingen van de
gaslading (R) zijn verzegeld. Bij
manipulatie verliest u automatisch uw
GARANTIERECHTEN.
RR
CZ
NL
!

ES SLIM COOL
6
®
Síntoma Causa Solución
• Si el display no se enciende o durante
su funcionamiento se apaga el display
y el equipo.
• Fusible de alimentación fundido o
desconectado (en cable de batería 25A).
• Control electrónico defectuoso.
• Cable de alimentación desconectado,
con mal contacto o cortado.
• Fusible de alimentación del control
electrónico (10A) desconectado o
fundido.
• Polaridad del cable de alimentación
invertida.
• Conectar o sustituir el fusible del cable de alimentación.
• Sustituir el control electrónico.
• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de
alimentación a la batería.
• Conectar o sustituir el fusible de la alimentación del control electrónico (para
acceder es necesario desmontar la tapa de acceso del panel de control montada
en el panel interior de distribución de aire).
• Comprobar y corregir la posición de los cables de conexión a batería (Az con
fusible 25A a + y M a -).
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante su
funcionamiento se muestra en el
display E0 alternando con CA (fallo
en sensor de aire de retorno). Durante
este error el equipo funciona, pero no
regula el sensor aire de retorno (y no
se puede subir ni bajar la temperatura).
Para apagar pulsar una vez el botón
On/Off del teclado o del mando.
• Mala conexión en terminales o cables
del sensor de aire de retorno.
• Sensor de aire de retorno desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor de aire de retorno.
• Conectar o sustituir sensor de aire de retorno.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante
su funcionamiento, emite pitidos
intermitentes, y cuando cesan éstos el
display muestra Lb (batería baja). El
equipo se para automáticamente.
• Mal contacto en conexiones o
terminales de alimentación.
• Batería descargada o defectuosa.
• Comprobar y corregir posibles malos contactos en conexiones o terminales del
cable de alimentación a batería.
• Cargar o sustituir la batería.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES
SLIM COOL
7
®
Síntoma Causa Solución
• Si el display no se enciende o durante
su funcionamiento se apaga el display
y el equipo.
• Fusible de alimentación fundido o
desconectado (en cable de batería 25A).
• Control electrónico defectuoso.
• Cable de alimentación desconectado,
con mal contacto o cortado.
• Fusible de alimentación del control
electrónico (10A) desconectado o
fundido.
• Polaridad del cable de alimentación
invertida.
• Conectar o sustituir el fusible del cable de alimentación.
• Sustituir el control electrónico.
• Vericar y corregir posibles malos contactos, roturas o desconexión del cable de
alimentación a la batería.
• Conectar o sustituir el fusible de la alimentación del control electrónico (para
acceder es necesario desmontar la tapa de acceso del panel de control montada
en el panel interior de distribución de aire).
• Comprobar y corregir la posición de los cables de conexión a batería (Az con
fusible 25A a + y M a -).
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante su
funcionamiento se muestra en el
display E0 alternando con CA (fallo
en sensor de aire de retorno). Durante
este error el equipo funciona, pero no
regula el sensor aire de retorno (y no
se puede subir ni bajar la temperatura).
Para apagar pulsar una vez el botón
On/Off del teclado o del mando.
• Mala conexión en terminales o cables
del sensor de aire de retorno.
• Sensor de aire de retorno desconectado
o averiado.
• Comprobar y corregir posibles malos contactos en terminales o cables del
sensor de aire de retorno.
• Conectar o sustituir sensor de aire de retorno.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• Al encender el equipo o durante
su funcionamiento, emite pitidos
intermitentes, y cuando cesan éstos el
display muestra Lb (batería baja). El
equipo se para automáticamente.
• Mal contacto en conexiones o
terminales de alimentación.
• Batería descargada o defectuosa.
• Comprobar y corregir posibles malos contactos en conexiones o terminales del
cable de alimentación a batería.
• Cargar o sustituir la batería.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).

ES SLIM COOL
8
®
Síntoma Causa Solución
• En el display aparece E2 , se apaga el
equipo automáticamente quedando
en el display el error E2 hasta que se
repare la anomalía. Para que deje de
aparecer en el display pulsar una vez
la tecla On/Off del panel de control o
del mando a distancia.
• Soplador centrífugo o ventilador del
condensador bloqueado en cortocircuito
o desconectado.
• Fusible 7,5A del soplador centrífugo o
del ventilador del condensador fundido.
• Reparar la posible obstrucción del soplador o del ventilador del condensador; si
persiste el error, sustituir el soplador o ventilador del condensador (para acceder al
soplador o al ventilador del condensador es necesario desmontar la tapa exterior del
equipo, para el soplador también en la tapa del evaporador).
• Sustituir fusible 7,5A. Para acceder a los fusibles del soplador o del ventilador
del condensador es necesario desmontar la tapa de acceso del panel de control
montada en el panel interior de distribución de aire.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
El equipo no responde al mando a
distancia.
• Mando desprogramado.
• Batería del mando agotada ,no se
enciende el Led.
• Control electrónico averiado.
• Mando defectuoso.
• Reprogramar mando.
• Sustituir pila de mando y volver a programar.
• Sustituir control electrónico. Para acceder al control electrónicio es necesario
desmontar la tapa de acceso del panel de control, montada en el panel interior de
distribución de aire.
• Sustituir mando.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
Un compresor o los dos no funcionan.
• Mala conexión de los terminales de
módulo/s.
• Modulo/s electrónico/s del compresor/es
defectuoso/s.
• Compresor/es averiados.
• Mucha presión en el circuito por exceso
de carga o temperatura muy elevada.
• Conectar correctamente terminales del módulo electrónico del compresor. (según

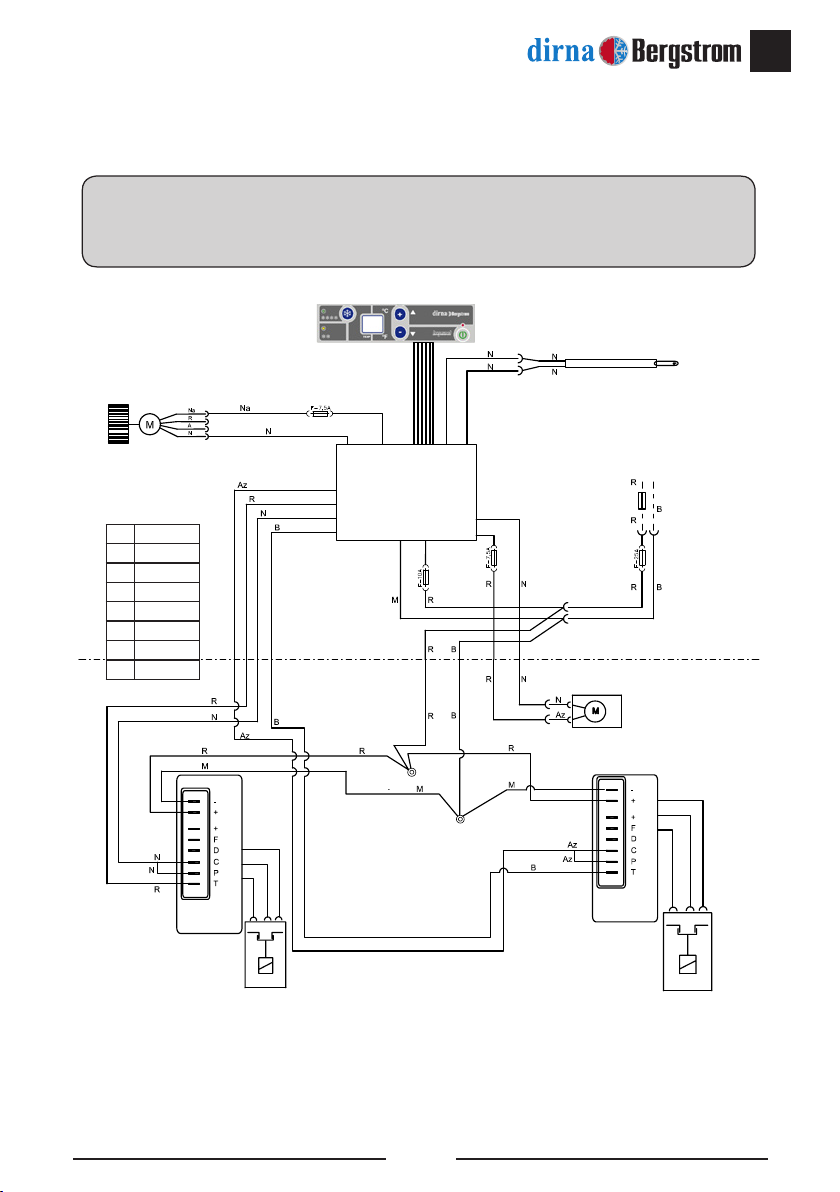

esquema eléctrico anexo).
• Sustituir modulo/s electrónico/s del compresor/es.
• Sustituir compresor/es.
• Vericar presión (A partir de 6 bares los compresores desconectan), si es necesario
recuperar gas y cargar de nuevo 250g por circuito. Para acceder a los compresores,
módulos o tomas de carga es necesario desmontar la tapa exterior del equipo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El equipo emite pitidos intermitentes. • Cable conexión entre panel de control
y control electrónico mal conectado o
invertido.
• Desmontar la tapa de acceso del panel de control montada en el panel interior de
distribución de aire y conectar correctamente el cable de conexión entre panel de
control y control electrónico.

ES
SLIM COOL
9
®
Síntoma Causa Solución
• En el display aparece E2 , se apaga el
equipo automáticamente quedando
en el display el error E2 hasta que se
repare la anomalía. Para que deje de
aparecer en el display pulsar una vez
la tecla On/Off del panel de control o
del mando a distancia.
• Soplador centrífugo o ventilador del
condensador bloqueado en cortocircuito
o desconectado.
• Fusible 7,5A del soplador centrífugo o
del ventilador del condensador fundido.
• Reparar la posible obstrucción del soplador o del ventilador del condensador; si
persiste el error, sustituir el soplador o ventilador del condensador (para acceder al
soplador o al ventilador del condensador es necesario desmontar la tapa exterior del
equipo, para el soplador también en la tapa del evaporador).
• Sustituir fusible 7,5A. Para acceder a los fusibles del soplador o del ventilador
del condensador es necesario desmontar la tapa de acceso del panel de control
montada en el panel interior de distribución de aire.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
El equipo no responde al mando a
distancia.
• Mando desprogramado.
• Batería del mando agotada ,no se
enciende el Led.
• Control electrónico averiado.
• Mando defectuoso.
• Reprogramar mando.
• Sustituir pila de mando y volver a programar.
• Sustituir control electrónico. Para acceder al control electrónicio es necesario
desmontar la tapa de acceso del panel de control, montada en el panel interior de
distribución de aire.
• Sustituir mando.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
Un compresor o los dos no funcionan.
• Mala conexión de los terminales de
módulo/s.
• Modulo/s electrónico/s del compresor/es
defectuoso/s.
• Compresor/es averiados.
• Mucha presión en el circuito por exceso
de carga o temperatura muy elevada.
• Conectar correctamente terminales del módulo electrónico del compresor. (según
esquema eléctrico anexo).
• Sustituir modulo/s electrónico/s del compresor/es.
• Sustituir compresor/es.
• Vericar presión (A partir de 6 bares los compresores desconectan), si es necesario
recuperar gas y cargar de nuevo 250g por circuito. Para acceder a los compresores,
módulos o tomas de carga es necesario desmontar la tapa exterior del equipo.
!(Si persiste el error ponerse en contacto con un Servicio Técnico Autorizado).
• El equipo emite pitidos intermitentes. • Cable conexión entre panel de control
y control electrónico mal conectado o
invertido.
• Desmontar la tapa de acceso del panel de control montada en el panel interior de
distribución de aire y conectar correctamente el cable de conexión entre panel de
control y control electrónico.

ES SLIM COOL
10
®
Síntoma Causa Solución
• Al encender el equipo o durante su
funcionamiento se muestra en display
E9 (protección compresor). El equipo
se apaga automáticamente quedando
en display E9 hasta que el equipo
tenga una inclinación menor de 45º.
• Inclinación del equipo o del control
electrónico 45º o más.
• Poner el equipo o el control electrónico con menos de 45º de inclinación (El equipo
no debe funcionar con una inclinación de 45º ó más para que no se produzcan daños
en el compresor). El control electrónico es el que detecta la inclinación.
• En el interior de la cabina cae agua o
se ltra del exterior.
• Tubos de desagüe o válvulas obstruidos.
• Junta EPDM mal pegada o defectuosa.
• Las salidas de los cableados que salen
de la tapa interior del habitáculo del
serpentín y el soplador no están bien
sellados.
• Limpiar la obstrucción del tubo de desagüe y válvula (Para acceder es necesario
desmontar la tapa exterior del equipo).
• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie
donde se va a pegar la junta EPDM).
• Sellar la salida de los cableados en la tapa del habitáculo del evaporador y soplador
(Para acceder es necesario desmontar la tapa exterior del equipo).
• El equipo funciona pero no enfría.
• Falta o exceso de carga en los
circuitos.
• Clema del ventilador del
condensador invertida.
• Suciedad en el condensador.
• Ventilador del condensador
defectuoso.
• Tapón en el circuito.
• Vericar la carga comprobando la presión, en caso de estar por debajo de 0,5
bar o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la
carga y hacer vacío de al menos 30 minutos en el mismo e introducir 250 gr.
• Comprobar y corregir la conexión de la clema del ventilador del condensador
ubicada en interior del panel interior de distribución de aire (clema 2 vías
cables R y N) haciendo coincidir los colores de los cables.
• Limpiar condensador con aire a presión.
• Sustituir el ventilador del condensador.
• Vericar la presión y en caso de estar por debajo de 0,5 bar con el equipo
en funcionamiento hacer limpieza en el circuito defectuoso o sustituir
componentes obstruidos (posiblemente el tubo capilar de ujo continuo
debido a ser el componente de menos diámetro).
* Cada vez que sea necesario extraer o introducir la carga de gas de los circuitos,
es preciso hacerlo con la maquinaria adecuada, y siempre, respetando el medio
ambiente.

ES
SLIM COOL
11
®
Síntoma Causa Solución
• Al encender el equipo o durante su
funcionamiento se muestra en display
E9 (protección compresor). El equipo
se apaga automáticamente quedando
en display E9 hasta que el equipo
tenga una inclinación menor de 45º.
• Inclinación del equipo o del control
electrónico 45º o más.
• Poner el equipo o el control electrónico con menos de 45º de inclinación (El equipo
no debe funcionar con una inclinación de 45º ó más para que no se produzcan daños
en el compresor). El control electrónico es el que detecta la inclinación.
• En el interior de la cabina cae agua o
se ltra del exterior.
• Tubos de desagüe o válvulas obstruidos.
• Junta EPDM mal pegada o defectuosa.
• Las salidas de los cableados que salen
de la tapa interior del habitáculo del
serpentín y el soplador no están bien
sellados.
• Limpiar la obstrucción del tubo de desagüe y válvula (Para acceder es necesario
desmontar la tapa exterior del equipo).
• Sustituir junta EPDM (es necesario desmontar el equipo y limpiar bien la supercie
donde se va a pegar la junta EPDM).
• Sellar la salida de los cableados en la tapa del habitáculo del evaporador y soplador
(Para acceder es necesario desmontar la tapa exterior del equipo).
• El equipo funciona pero no enfría.
• Falta o exceso de carga en los
circuitos.
• Clema del ventilador del
condensador invertida.
• Suciedad en el condensador.
• Ventilador del condensador
defectuoso.
• Tapón en el circuito.
• Vericar la carga comprobando la presión, en caso de estar por debajo de 0,5
bar o por encima de 5,0 bar con el equipo en funcionamiento, recuperar la
carga y hacer vacío de al menos 30 minutos en el mismo e introducir 250 gr.
• Comprobar y corregir la conexión de la clema del ventilador del condensador
ubicada en interior del panel interior de distribución de aire (clema 2 vías
cables R y N) haciendo coincidir los colores de los cables.
• Limpiar condensador con aire a presión.
• Sustituir el ventilador del condensador.
• Vericar la presión y en caso de estar por debajo de 0,5 bar con el equipo
en funcionamiento hacer limpieza en el circuito defectuoso o sustituir
componentes obstruidos (posiblemente el tubo capilar de ujo continuo
debido a ser el componente de menos diámetro).
* La recuperación del gas nunca será exacta debido a que parte del gas queda en
los tubos de los manómetros.

ES SLIM COOL
12
®
Condiciones Generales de Venta
Condiciones de Entrega
La forma de entrega es franco fábrica. La mercancía viaja siempre por cuenta y riesgo del comprador
aún cuando Dirna Bergstrom, S.L. incluya en factura el importe de los portes satisfechos por cuenta del
cliente. Sólo se asegurará la mercancía cuando se solicite por escrito.
Las averías, pérdidas o retrasos ocurridos en el tránsito, deberán reclamarse al transportista.
No se aceptarán devoluciones de material transcurridos 3 días desde la entrega de la mercancía y en
cualquier caso previa aceptación escrita por parte de Dirna Bergstrom, S.L. En todos los casos el cliente
se abstendrá de emitir factura a cargo de Dirna Bergstrom, S.L. Una vez aceptada la devolución se
emitirá el abono correspondiente del que se deducirá, al menos, un 10% del importe del material en
concepto de vericación y embalaje.
Garantías
La garantía para los equipos de Aire Acondicionado Dirna Bergstrom, S.L., cubre durante el plazo de 2
años las piezas y materiales con funcionamiento anormal o defectos de fabricación.
El plazo de garantía para los equipos de A/A en vehículos industriales será de 12 meses.
Esta garantía comprende la reposición o reparación en opinión de Dirna Bergstrom, S.L. de la pieza
reconocida como defectuosa. No incluye la mano de obra de la sustitución en el vehículo, ni gastos de
desplazamientos ni carga de gas.
La garantía no tendrá validez cuando la avería proceda de una inadecuada utilización del equipo o por
modicaciones y sustituciones efectuadas sin nuestra expresa autorización. También cuando el equipo o
sus componentes hubieran sido manipulados, reparados o desmontados por personal no autorizado por
Dirna Bergstrom, S.L.
Para la vigencia de la garantía es imprescindible que el certicado de garantía esté cumplimentado en
todos sus datos, que contenga el sello y rma del instalador y que el ejemplar para Dirna Bergstrom,
S.L. Sobre en poder de esta Sociedad antes de los 15 días siguientes a su instalación. Es necesario que
el cliente presente su ejemplar de garantía a nuestro personal autorizado.
El instalador / vendedor responde ante el cliente o usuario de que la instalación se ha realizado siguiendo
escrupulosamente todas las instrucciones que guran en el equipo para su montaje y que se entrega al
usuario la garantía cumplimentada y el manual de uso, conservación y mantenimiento del equipo.
Garantías Recambios
Será de 90 días fecha albarán, salvo que sea problema de manipulación o mal uso.
Garantía Racores
Limitada exclusivamente a la reposición o reembolso de su importe en caso de defecto de
fabricación.

ES
SLIM COOL
13
®
Tramitación de Garantías
El cliente enviará la pieza objeto de reclamación a Dirna Bergstrom, S.L. , c/ Francisco Alonso, 6 o 28806
Alcalá de Henares. MADRID, necesariamente por agencia a portes pagados.
Se acompañará unida a la pieza, fotocopia del ejemplar de garantía o de la factura al cliente y se des-
cribirá el defecto observado. Una vez que los Servicios Técnicos de Dirna Bergstrom, S.L. , acepten la
garantía, se repondrá la pieza SIN CARGO. Esta puede ser la misma pieza reparada u otra nueva, según
el criterio de nuestro Departamento Técnico.
Precios
Impuestos no incluidos.
Crédito y Forma de pago
Mientras no exista cuenta de crédito formalizada, la forma de pago será con cheque, en metálico o
transferencia bancaria con anterioridad al suministro de la mercancía.
Para mantener una cuenta de crédito con Dirna Bergstrom, S.L. , es necesario tener la conformidad del
beneciario a estas Condiciones Generales así como cumplimentados todos los datos del impreso de
Apertura de Cuenta incluídos los datos de domiciliación bancaria.
LA FORMA DE PAGO preferencial es de 30 días fecha factura mediante recibo negociable domiciliado en
Entidad de Crédito o transferencia bancaria. Cualquier otra forma de pago que signique un aplazamiento
del vencimiento del mismo devengará un recargo a favor de Dirna Bergstrom, S.L. , del 1% mensual y se
requerirá la conrmación escrita de Dirna Bergstrom, S.L. a esa forma de pago propuesta.
Impagados
Cualquier recibo impagado generará automáticamente la suspensión del Crédito para cualquier suminis-
tro o servicio a realizar, sin perjuicio de las acciones legales que Dirna Bergstrom, S.L. pueda realizar.
Los gastos derivados del impagado así como el recargo del 1% mensual del aplazamiento por este medio
obtenido, son de cuenta del librado.
No pueden existir otras condiciones fuera de estas Condiciones Generales de Venta, más que las
expuestas en este documento y las leyes vigentes.
Cualquier modicación, complemento o supresión debe ser emitido por escrito por Dirna Bergstrom,
S.L., y rmado por un apoderado de la Sociedad.

ES SLIM COOL
14
®
TODOS LOS MODELOS CON TOMA ORIGINAL EN ESCOTILLA
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
1º Compresor
Módulo
electrónico
2º Compresor
Fusible 25A
(en caja de fusibles
original)
1 Compresor
2 Compresor
2 Amp.
PWM.
NTC 15KΩ a 25º
Consumo 30 mAmp.
4 Amp.

ES
SLIM COOL
15
®
TODOS LOS MODELOS EURO 5 DETRÁS DE LAS GUANTERAS
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo. Si esto sucediera, la placa de
mandos no se enciende y el equipo no funciona.
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Control
electrónico
Soplador
centrífugo
Ventilador del
condensador
Módulo
electrónico
1º Compresor
Fusible 40A
(en caja de fusibles
original)
Módulo
electrónico
2º Compresor
1 Compresor
2 Compresor
2,9 Amp.
PWM.
NTC 15KΩ a 25º
Consumo 30 mAmp.
2,6 Amp.

ES SLIM COOL
16
®
MODELOS EURO 6 SIN TOMA ORIGINAL EN ESCOTILLA
Esquema eléctrico
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
fusible 25A
en conector original
Conectores
originales
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo. Si esto sucediera, la placa de
mandos no se enciende y el equipo no funciona.
Sensor
aire de retorno
Soplador
centrífugo NTC 15KΩ a 25º
2,6 Amp.
Módulo
electrónico
1º Compresor
Módulo
electrónico
2º Compresor
1 Compresor
2 Compresor
Ventilador del
condensador
2,9 Amp.
PWM.
Control
electrónico
Consumo 30 mAmp.

ES
SLIM COOL
17
®
TABLA DE EFICIENCIA DEL SLIM COOL
Validez: Equipo dirna Bergstrom Slim Cool
Datos: A tomar con un termometro digital
T1: Temperatura de aire reciclado
T2: Temperatura salida de ventanilla
CONDICIONES:
• La cabina debe de estar a la sombra, con las puertas y ventanas cerradas.
• La bateria ha de estar completamente cargada; deben medirse 24Vcc en la
conexión al Slim Cool.
• El motor debe estar parado.
• Antes de tomar medidas debe dejarse trabajar al equipo un minimo de 15 minutos.
• Tomar las medidas con los dos compresores en marcha.
• Las temperaturas se mediran en ºC.
• Solo una persona debe permanecer en la cabina, quieto y sin fumar.
• La temperatura exterior debe ser igual o inferior a 35º.
T1 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9876
35 56789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
34 456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
33 3456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
32 23456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
31 123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
30 0123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
29 0123456789 10 11 12 13 14 15 16 17 18 19 20 21 22 23
28 0123456789 10 11 12 13 14 15 16 17 18 19 20 21 22
27 0123456789 10 11 12 13 14 15 16 17 18 19 20 21
26 0123456789 10 11 12 13 14 15 16 17 18 19 20
25 0123456789 10 11 12 13 14 15 16 17 18 19
24 012345678910 11 12 13 14 15 16 17 18
23 0123456789 10 11 12 13 14 15 16 17
22 0123456789 10 11 12 13 14 15 16
21 0123456789 10 11 12 13 14 15
20 0123456789 10 11 12 13 14
19 0123456789 10 11 12 13
18 0123456789 10 11 12
17 0123456789 10 11
16 0123456789 10
15 0123456789
14 012345678
T2 (ºC) >Temperatura salida ventanilla
T1 (ºC) Temperatura de recirculacion
Correcto
Algo pobre
Pobre
De acuerdo a la norma J.I.S.
Intervalo de temperaturas de entrada y salida

EN SLIM COOL
18
®
Symptom Cause Solution
• If the display does not come on or
the display and the unit go off during
operation.
• Power fuse cut-out or disconnected (in
25A battery wire).
• Electronic control defective.
• Power cable disconnected, cut or with
poor contact.
• Electronic control power fuse (10A)
disconnected or blown.
• Power cable polarity inverted.
• Connect or replace the power cable fuse.
• Replace the electronic control
• Check and correct any possible poor contacts, breakages or disconnections of the
battery power cable.
• Connect or replace the electronic control power fuse (to do this, rst take down the
control panel access cover in the interior air distribution panel).
• Check and correct the position of the battery connecting cables (Az with 25A fuse to
+ and M to -).
!(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs, the
display switches between E0 and
ca (return air sensor failure). The
unit works during this error, but does
not regulate the return air sensor (and
the temperature cannot be changed).
Press the On/Off button on the keypad
or remote control once to turn off.
• Poor connection in return air sensor
cables or terminals.
• Return air sensor disconnected or faulty.
• Check and correct any possible poor contacts in cables or terminals of the return air
sensor.
• Connect or replace the return air sensor.
!(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs, it
gives out a beeping sound followed
by the display showing Lb (battery
running low). The unit shuts down
automatically.
• Poor contact in power terminals or
connections.
• Battery discharged or defective.
• Check and correct any possible poor contacts in connections or terminals of the
battery power cable.
• Charge or replace the battery.
!(If the error persists, contact the Authorised Technical Service).

EN
SLIM COOL
19
®
Symptom Cause Solution
• If the display does not come on or
the display and the unit go off during
operation.
• Power fuse cut-out or disconnected (in
25A battery wire).
• Electronic control defective.
• Power cable disconnected, cut or with
poor contact.
• Electronic control power fuse (10A)
disconnected or blown.
• Power cable polarity inverted.
• Connect or replace the power cable fuse.
• Replace the electronic control
• Check and correct any possible poor contacts, breakages or disconnections of the
battery power cable.
• Connect or replace the electronic control power fuse (to do this, rst take down the
control panel access cover in the interior air distribution panel).
• Check and correct the position of the battery connecting cables (Az with 25A fuse to
+ and M to -).
!(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs, the
display switches between E0 and
ca (return air sensor failure). The
unit works during this error, but does
not regulate the return air sensor (and
the temperature cannot be changed).
Press the On/Off button on the keypad
or remote control once to turn off.
• Poor connection in return air sensor
cables or terminals.
• Return air sensor disconnected or faulty.
• Check and correct any possible poor contacts in cables or terminals of the return air
sensor.
• Connect or replace the return air sensor.
!(If the error persists, contact the Authorised Technical Service).
• When the unit starts up or runs, it
gives out a beeping sound followed
by the display showing Lb (battery
running low). The unit shuts down
automatically.
• Poor contact in power terminals or
connections.
• Battery discharged or defective.
• Check and correct any possible poor contacts in connections or terminals of the
battery power cable.
• Charge or replace the battery.
!(If the error persists, contact the Authorised Technical Service).

EN SLIM COOL
20
®
Symptom Cause Solution
• The display shows E2 and the unit
goes off automatically, with the
display continuing to show error
E2 until the anomaly is repaired. To
remove from the display, press the
On/Off key once on the keypad or
remote control.
• Centrifugal blower or condenser fan
blocked in short-circuit or disconnected.
• 7.5A fuse of the centrifugal blower or the
condenser fan blown.
• Repair the possible obstruction of the blower or the condenser fan; if the error
persists, replace the blower or the condenser fan (remove the outside cover of the
unit in order to access the blower or the condenser fan; for the blower, also remove
the evaporator cover).
• Replace the 7.5A fuse. To access the condenser fan or blower fuses, it is necessary
to take down the control panel access cover in the interior air distribution panel.
!(If the error persists, contact the Authorised Technical Service).
The unit does not respond to the remote
control.
• Remote control not programmed.
• Remote control battery at; the LED
does not come on.
• Electronic control faulty.
• Remote control defective.
• Reprogramme the remote control.
• Replace the remote control’s battery and reprogramme.
• Replace the electronic control. To access the electronic control, it is necessary to
take down the control panel access cover in the interior air distribution panel.
• Replace the remote control.
!(If the error persists, contact the Authorised Technical Service).
One or both compressors not working.
• Poor connection of the module terminals.
• Compressor electronic module(s) faulty.
• Compressors faulty.
• A lot of pressure in the circuit due to
excess load or very high temperature.
• Correctly connect the terminals of the compressor’s electronic module. (See attached
wiring diagram).
• Replace the compressor electronic module(s).
• Replace the compressor(s).
• Check the pressure (the compressors disconnect after 6 bars); if necessary, recover
gas and load 250 g again per circuit. To access the compressors, modules or load
points it is necessary to take down the unit’s outside cover.
!(If the error persists, contact the Authorised Technical Service).
• The unit gives out a beeping sound. • Control panel and electronic control
connection cable poorly connected or
inverted.
• Take down the control panel access cover in the interior air distribution panel,
correctly connect the connection cable between the control panel and the electronic
control.
