dirna Bergstrom bycool green Series Operating instructions

Diagnosis de averías ES Spanish
Troubleshooting EN English
Diagnostic de pannes FR French
Diagnose bei ausfällen GE German
Diagnosi dei guasti IT Italian
220AA65066
F-4220 rev.01
®

ES INTEGRAL POWER
2
®
Síntoma Causa Solución
AEl equipo no se enciende.
• Fusible del cable de alimentación fundido.
• Cable de conexión a alternador o a través
de llave de contacto desconectado o
cortado.
• Relé de alimentación o fusible de relé de
alimentación averiados.
• Interruptor de frío defectuoso.
• Sustituir fusible vericando la causa de la avería.
• Vericar conexiones en cable de conexión a alternador o a través de llave de contacto.
• Sustituir relé de alimentación o fusible de relé de alimentación vericando la causa de la avería
(para acceder al fusible es necesario desmontar la tapa exterior del quipo y la tapa de la cámara
del soplador).
• Sustituir interruptor de frío.
BEl ventilador/es del condensador no
funcionan.
• Ventilador/es del condensador bloqueado
o desconectado.
• Clema de conexión a ventilador/es
desconectado/s.
• Fusible o relé de ventiladores del
condensador averiado.
• Comprobar causas de bloqueo o avería, corregir o sustituir ventilador/es del condensador.
• Conectar clemas del ventilador/es del condensador (para acceder a los ventiladores del
condensador es necesario desmontar la tapa exterior del equipo).
• Sustituir fusible o relé de los ventiladores del condensador vericando la causa de la avería
(para acceder al fusible es necesario desmontar la tapa exterior del quipo y la tapa de la
cámara del soplador).
CEl equipo funciona pero no enfría.
• El compresor no funciona.
• Equipo con falta o exceso de carga de
gas.
• Obstrucción en circuito.
• Módulo electrónico del compresor
defectuoso o mala conexión de los
terminales.
• Relé o cableado de relé averiado o mala
conexión de los terminales.
• El presostato no da salida por estar
averiado.
• El termostato no da salida.
• Proceder según apartado F.
• Vericar la carga y comprobar presiones (en caso de exceso de carga es necesario recuperar
esta), hacer vacío durante 30 minutos en el circuito e introducir 500 gramos de R134a en el
circuito.
• Vericar la carga y comprobar presiones, si existe tapón en el circuito (presión en baja de 0 a
0,5 bares) recuperar carga, limpiar o sustituir componente obstruido y hacer vacío durante 30
minutos en el circuito e introducir 500 gramos de R134a en el circuito.
• Sustituir módulo electrónico del compresor o vericar conexiones de terminales.
• Sustituir relé vericando la causa de la avería o comprobar conexiones de cableado y terminales.
• Sustituir presostato.
• Sustituir termostato (para acceder al termostato es necesario desmontar la tapa exterior del
quipo y la tapa de la cámara del soplador).

ES
INTEGRAL POWER
3
®
Síntoma Causa Solución
AEl equipo no se enciende.
• Fusible del cable de alimentación fundido.
• Cable de conexión a alternador o a través
de llave de contacto desconectado o
cortado.
• Relé de alimentación o fusible de relé de
alimentación averiados.
• Interruptor de frío defectuoso.
• Sustituir fusible vericando la causa de la avería.
• Vericar conexiones en cable de conexión a alternador o a través de llave de contacto.
• Sustituir relé de alimentación o fusible de relé de alimentación vericando la causa de la avería
(para acceder al fusible es necesario desmontar la tapa exterior del quipo y la tapa de la cámara
del soplador).
• Sustituir interruptor de frío.
BEl ventilador/es del condensador no
funcionan.
• Ventilador/es del condensador bloqueado
o desconectado.
• Clema de conexión a ventilador/es
desconectado/s.
• Fusible o relé de ventiladores del
condensador averiado.
• Comprobar causas de bloqueo o avería, corregir o sustituir ventilador/es del condensador.
• Conectar clemas del ventilador/es del condensador (para acceder a los ventiladores del
condensador es necesario desmontar la tapa exterior del equipo).
• Sustituir fusible o relé de los ventiladores del condensador vericando la causa de la avería
(para acceder al fusible es necesario desmontar la tapa exterior del quipo y la tapa de la
cámara del soplador).
CEl equipo funciona pero no enfría.
• El compresor no funciona.
• Equipo con falta o exceso de carga de
gas.
• Obstrucción en circuito.
• Módulo electrónico del compresor
defectuoso o mala conexión de los
terminales.
• Relé o cableado de relé averiado o mala
conexión de los terminales.
• El presostato no da salida por estar
averiado.
• El termostato no da salida.
• Proceder según apartado F.
• Vericar la carga y comprobar presiones (en caso de exceso de carga es necesario recuperar
esta), hacer vacío durante 30 minutos en el circuito e introducir 500 gramos de R134a en el
circuito.
• Vericar la carga y comprobar presiones, si existe tapón en el circuito (presión en baja de 0 a
0,5 bares) recuperar carga, limpiar o sustituir componente obstruido y hacer vacío durante 30
minutos en el circuito e introducir 500 gramos de R134a en el circuito.
• Sustituir módulo electrónico del compresor o vericar conexiones de terminales.
• Sustituir relé vericando la causa de la avería o comprobar conexiones de cableado y terminales.
• Sustituir presostato.
• Sustituir termostato (para acceder al termostato es necesario desmontar la tapa exterior del
quipo y la tapa de la cámara del soplador).

ES INTEGRAL POWER
4
®
Síntoma Causa Solución
CEl equipo funciona pero no enfría.
• Exceso o falta de carga de gas.
• Ventilador/es del condensador
defectuoso/s.
• Ventilador/es del condensador con
polaridad invertida (no sale aire por las
rejillas superiores de la carcasa exterior).
• Condensador sucio o rejillas entrada de
aire obstruida.
• Vericar presiones: debe estar con una temperatura exterior de 35ºC a 2,6 bares en baja y 13
bares en alta.
• Sustituir ventilador del condensador.
• Cambiar polaridad en ventilador del condensador y vericar que sale aire hacia el exterior de
la carcasa a través de las rejillas superiores.
• Limpiar condensador y rejillas con aire a presión.
DEl soplador no funciona. • Soplador centrífugo defectuoso o
desconectadas sus clemas o terminales.
• Sustituir soplador centrífugo o conectar clemas o terminales (Para acceder al soplador es
necesario desmontar la carcasa exterior y la tapa de la cámara del soplador).
EEn el soplador no funciona la segunda
o la tercera velocidad o ninguna. • Interruptor del soplador defectuoso. • Sustituir interruptor del soplador.
FEl compresor no funciona.
• Mala conexión de los terminales en el
módulo electrónico del compresor.
• Módulo electrónico del compresor
defectuoso.
• Compresor averiado.
• Falta de tensión en batería.
• Termostato averiado.
• Presostato averíado, desconectado o
mala conexión de sus terminales.
• Relés o cableado de relés defectuoso o
mala conexión en sus terminales.
• Conectar correctamente los terminales del módulo electrónico del compresor.
• Sustituir módulo electrónico del compresor.
• Sustituir compresor.
• Cargar o cambiar la batería.
• Vericar conexiones de termostato, sustituir termostato si está averiado.
• Vericar conexiones del presostato y sustituir si ésta averiado.
• Vericar relés y cableado de relés y sustituir si está defectuoso (Para acceder al soplador es
necesario desmontar la carcasa exterior y la tapa de la cámara del soplador).
Cualquier operación de venta o de garantía está sometida a nuestras Condiciones Generales de
Venta en su versión más reciente, publicada en nuestra página web www.dirna.com

ES
INTEGRAL POWER
5
®
Síntoma Causa Solución
CEl equipo funciona pero no enfría.
• Exceso o falta de carga de gas.
• Ventilador/es del condensador
defectuoso/s.
• Ventilador/es del condensador con
polaridad invertida (no sale aire por las
rejillas superiores de la carcasa exterior).
• Condensador sucio o rejillas entrada de
aire obstruida.
• Vericar presiones: debe estar con una temperatura exterior de 35ºC a 2,6 bares en baja y 13
bares en alta.
• Sustituir ventilador del condensador.
• Cambiar polaridad en ventilador del condensador y vericar que sale aire hacia el exterior de
la carcasa a través de las rejillas superiores.
• Limpiar condensador y rejillas con aire a presión.
DEl soplador no funciona. • Soplador centrífugo defectuoso o
desconectadas sus clemas o terminales.
• Sustituir soplador centrífugo o conectar clemas o terminales (Para acceder al soplador es
necesario desmontar la carcasa exterior y la tapa de la cámara del soplador).
EEn el soplador no funciona la segunda
o la tercera velocidad o ninguna. • Interruptor del soplador defectuoso. • Sustituir interruptor del soplador.
FEl compresor no funciona.
• Mala conexión de los terminales en el
módulo electrónico del compresor.
• Módulo electrónico del compresor
defectuoso.
• Compresor averiado.
• Falta de tensión en batería.
• Termostato averiado.
• Presostato averíado, desconectado o
mala conexión de sus terminales.
• Relés o cableado de relés defectuoso o
mala conexión en sus terminales.
• Conectar correctamente los terminales del módulo electrónico del compresor.
• Sustituir módulo electrónico del compresor.
• Sustituir compresor.
• Cargar o cambiar la batería.
• Vericar conexiones de termostato, sustituir termostato si está averiado.
• Vericar conexiones del presostato y sustituir si ésta averiado.
• Vericar relés y cableado de relés y sustituir si está defectuoso (Para acceder al soplador es
necesario desmontar la carcasa exterior y la tapa de la cámara del soplador).

ES INTEGRAL POWER
6
®

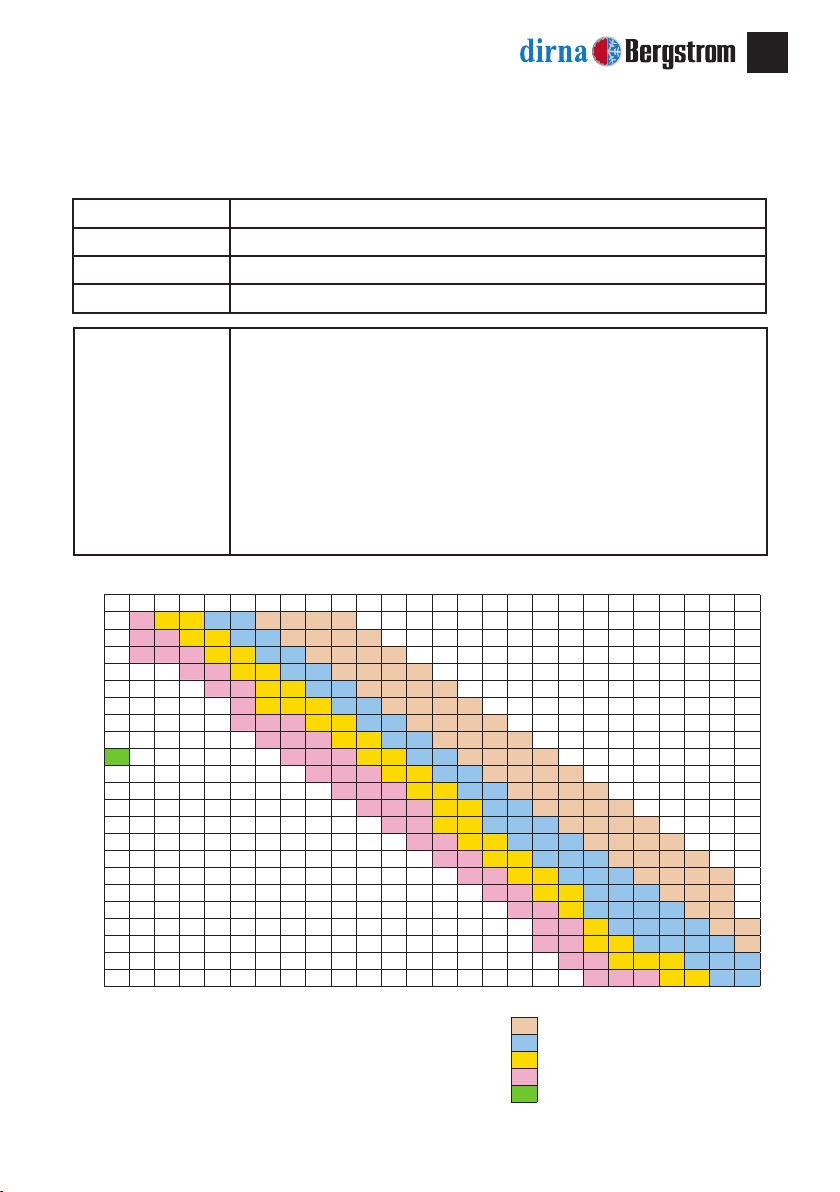

GRÁFICO DE DIAGNOSIS DE EFICIENCIA EQUIPO
INTEGRAL POWER 24V
Validez Sistema de A/A tipo compacto
Datos A recopilarse con termometro digital dual
T1: Temperatura de aire recirculado. Retorno de Aire.
T2: Temperatura del aire soplado. Salida.
Condiciones
• La cabina debe situarse fuera de exposicion directa solar.
• Batería completamente cargada 24 Vdc. Mínimo en la entrada de corriente
del equipo.
• Puertas y ventanas cerradas durante todo el test.
• Dejar funcionar el sistema durante 15 minutos a máxima potencia y maximo
ventilador.
• Recopilar los datos despues de 15 minutos de funcionamiento.
• Temperaturas en ºC.
• Solamente una persona en cabina.
• No fumar ni hacer ninguna actividad física en la cabina.
• Temperatura externa igual o inferior a 35º.
MUY BUENO
BUENO
ACEPTABLE
DEFICIENTE
SEGÚN NORMA J.I.S. STANDARD
Diferencia de temperatura entre la temperatura de
aire en la entrada de aspiración y la salida de aire
por las ventanillas.
30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 109876
35 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
34 4 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
33 3 4 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
32 2 3 4 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
311234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
3001234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
29 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
28 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
27 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21
26 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20
25 01234567 8 9 10 11 12 13 14 15 16 17 18 19
24 01234567 8 9 10 11 12 13 14 15 16 17 18
23 01234567 8 9 10 11 12 13 14 15 16 17
22 01234567 8 9 10 11 12 13 14 15 16
21 01234567 8 9 10 11 12 13 14 15
20 01234567 8 9 10 11 12 13 14
19 01234567 8 9 10 11 12 13
18 01234567 8 9 10 11 12
17 01234567 8 9 10 11
16 01234567 8 9 10
15 0123456789
14 01234567 8
T2 (ºC) ˃ Temperatura de Salida
T1 (ºC) ˃ Temperatura de Retorno

ES
INTEGRAL POWER
7
®

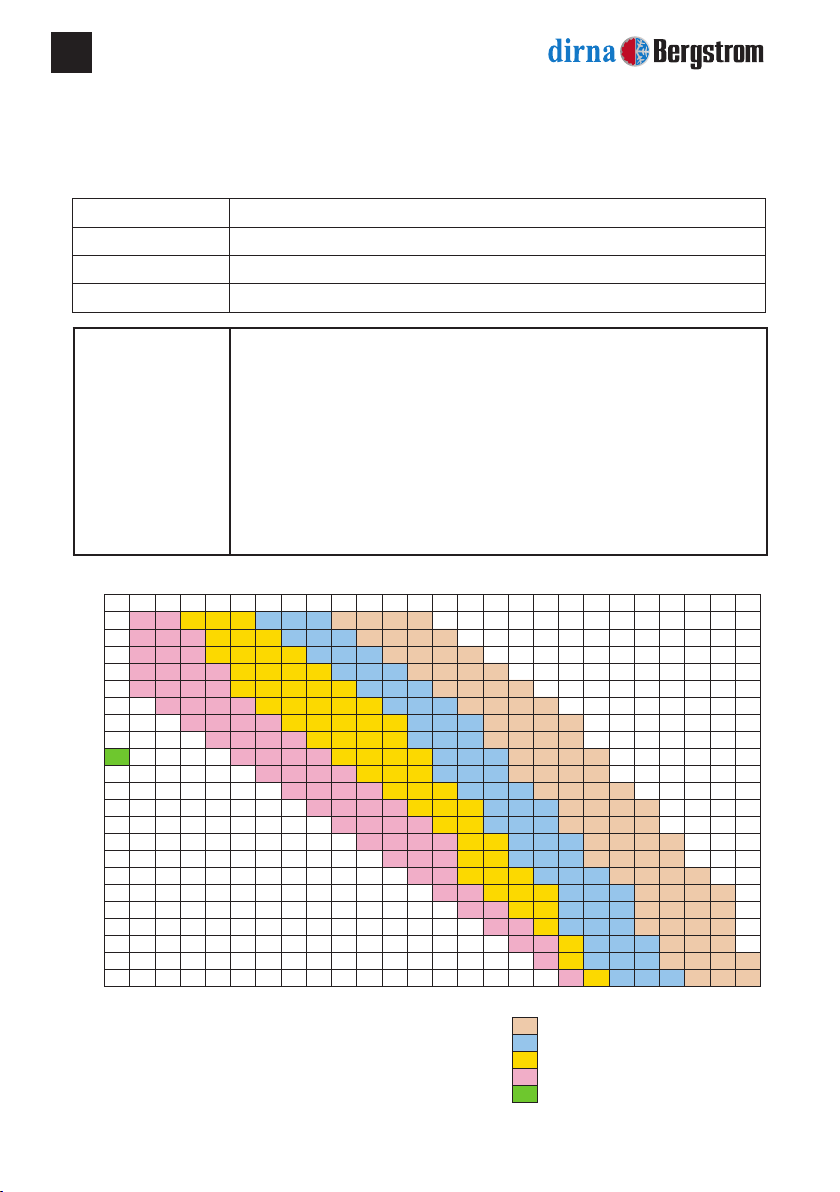

GRÁFICO DE DIAGNOSIS DE EFICIENCIA EQUIPO
INTEGRAL POWER 12V
Validez Sistema de A/A tipo compacto
Datos A recopilarse con termometro digital dual
T1: Temperatura de aire recirculado. Retorno de Aire.
T2: Temperatura del aire soplado. Salida.
Condiciones
• La cabina debe situarse fuera de exposicion directa solar.
• Batería completamente cargada 12 Vdc. Mínimo en la entrada de corriente
del equipo.
• Puertas y ventanas cerradas durante todo el test.
• Dejar funcionar el sistema durante 15 minutos a máxima potencia y maximo
ventilador.
• Recopilar los datos despues de 15 minutos de funcionamiento.
• Temperaturas en ºC.
• Solamente una persona en cabina.
• No fumar ni hacer ninguna actividad física en la cabina.
• Temperatura externa igual o inferior a 35º.
MUY BUENO
BUENO
ACEPTABLE
DEFICIENTE
SEGÚN NORMA J.I.S. STANDARD
Diferencia de temperatura entre la temperatura de
aire en la entrada de aspiración y la salida de aire
por las ventanillas.
30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 109876
35 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
34 4 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
3334567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
32234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
311234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
3001234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
29 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
28 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
27 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21
26 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20
25 01234567 8 9 10 11 12 13 14 15 16 17 18 19
24 01234567 8 9 10 11 12 13 14 15 16 17 18
23 01234567 8 9 10 11 12 13 14 15 16 17
22 01234567 8 9 10 11 12 13 14 15 16
21 01234567 8 9 10 11 12 13 14 15
20 01234567 8 9 10 11 12 13 14
19 01234567 8 9 10 11 12 13
18 01234567 8 9 10 11 12
17 01234567 8 9 10 11
16 01234567 8 9 10
15 0123456789
14 01234567 8
T2 (ºC) ˃ Temperatura de Salida
T1 (ºC) ˃ Temperatura de Retorno

ES INTEGRAL POWER
8
®

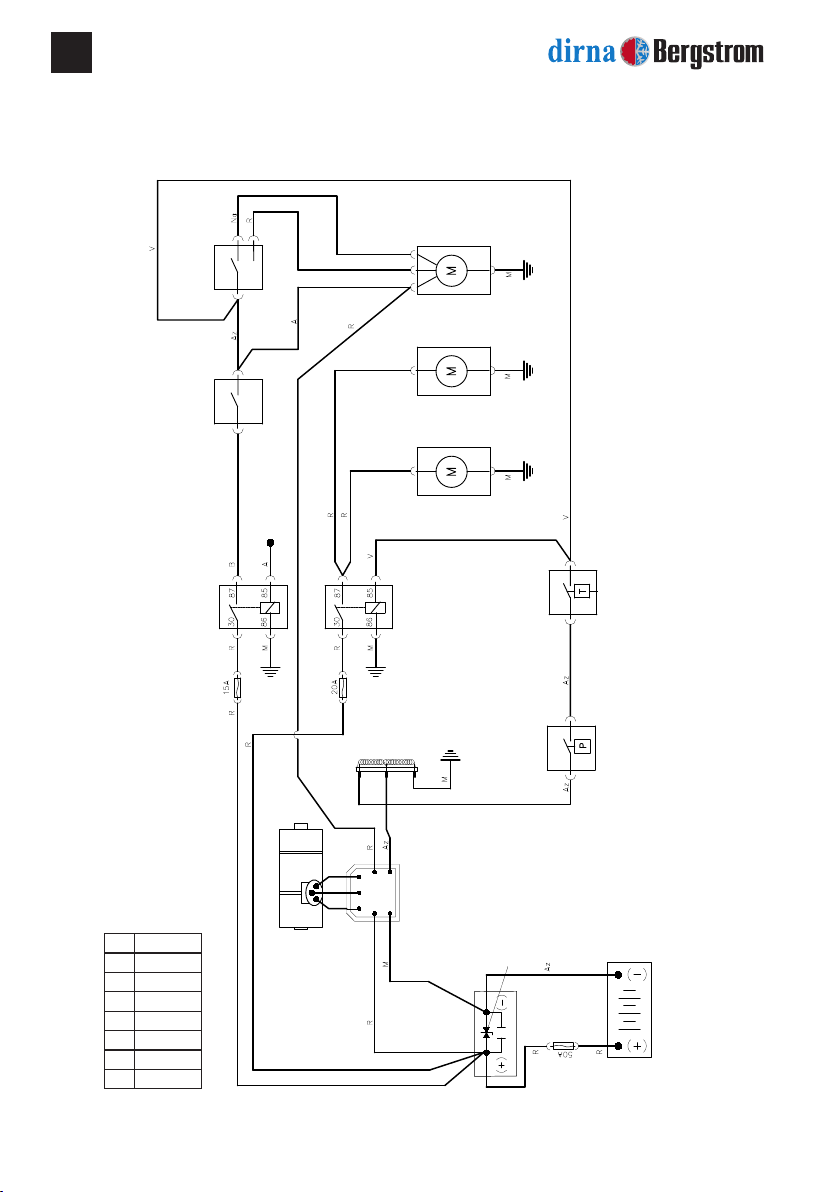

Esquema eléctrico - 12V - Con resistencia
Bateria
Condensador y diodo
Centro
conexiones
Módulo electrónico
del compresor
140 K Ω 100 K Ω
Compresor
Presostato Termostato
Relé Relé
(+) con motor
arrancado
Interruptor A/A
Interruptor
velocidades
Ventilador de
condensador
Soplador centrífugo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón

ES
INTEGRAL POWER
9
®

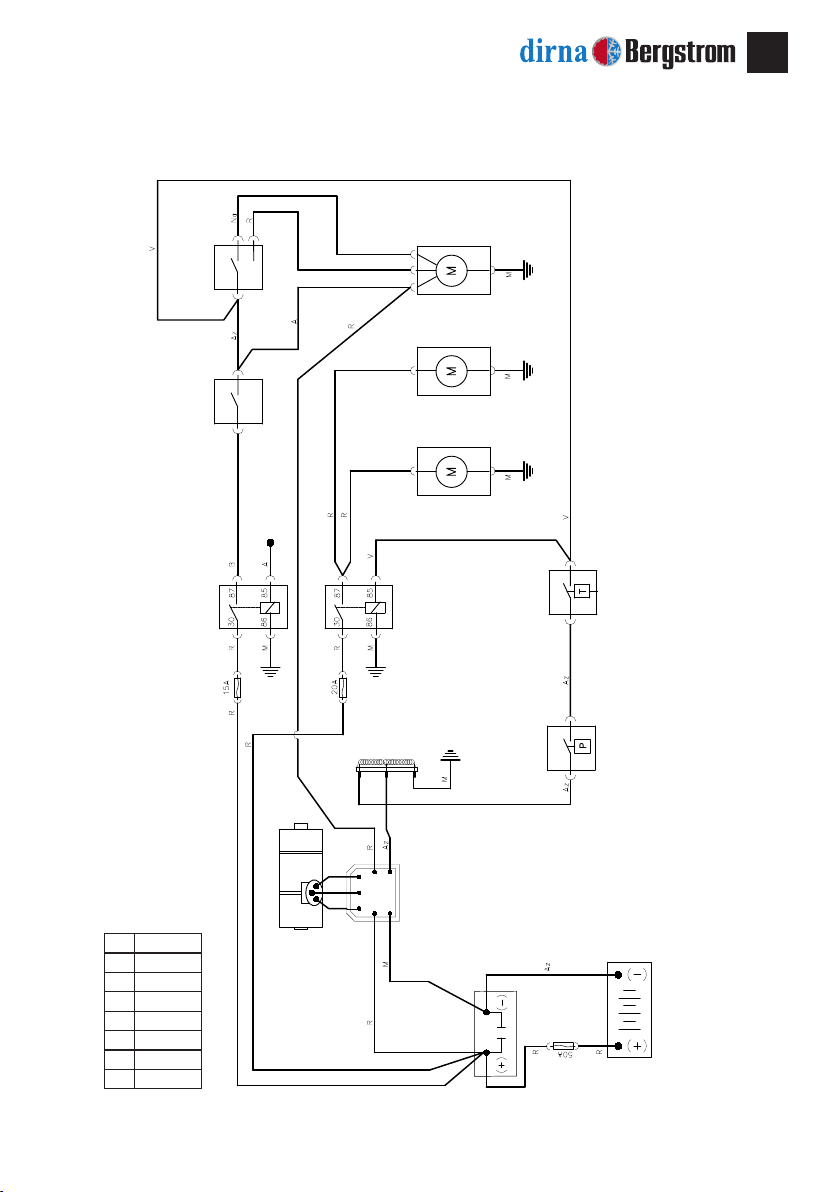

Esquema eléctrico - 24V
Bateria
Centro
conexiones
Módulo electrónico
del compresor
420 K Ω 100 K Ω
Compresor
Presostato Termostato
Relé Relé
(+) con motor
arrancado
Interruptor A/A
Interruptor
velocidades
Ventilador de
condensador
Soplador centrífugo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón

ES INTEGRAL POWER
10
®
Esquema eléctrico - 12V - Sin resistencia
Bateria
Condensador y diodo
Centro
conexiones
Módulo electrónico
del compresor
Compresor
Presostato Termostato
Relé Relé
(+) con motor
arrancado
Interruptor A/A
Interruptor
velocidades
Ventilador de
condensador
Soplador centrífugo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón

ES
INTEGRAL POWER
11
®

ES INTEGRAL POWER
12
®
Symptom Cause Solution
AThe unit does not start up.
• Power cable fuse blown.
• Cable for connection to alternator or
through ignition key disconnected or cut.
• Power relay or power relay fuse failed.
• Cold switch defective.
• Replace the fuse, checking the cause of the failure.
• Check connections in connection to alternator cable or through the ignition key.
• Replace the power relay or power relay fuse, checking the cause of the failure (take down the
outside cover of the unit and the blower chamber cover to access the fuse).
• Replace the cold switch (take down the outside cover of the unit and the blower chamber cover
to access the fuse).
BCondenser fan(s) not working.
• Condenser fan(s) blocked or
disconnected.
• Cable clamp for connection to fan(s)
disconnected.
• Condenser fan fuse or relay defective.
• Check the causes of the blocking or failure, correct or replace the condenser fan(s).
• Connect the condenser fan cable clamps (take down the outside cover of the unit and the
blower chamber cover to access the fuse).
• Replace the condenser’s fan relay or fuse, checking the cause of the failure (take down the
outside cover of the unit and the blower chamber cover to access the fuse).
CThe unit works but does not cool.
• The compressor does not work.
• Unit with too much or too little gas load.
• Blockage in circuit.
• Compressor’s electronic module defective
or terminals poorly connected.
• Relay or relay cable failed or terminals
poorly connected.
• The pressostat has failed and has no
output.
• No thermostat output.
• Proceed in accordance with section F.
• Check the load and check pressures (recover in the event of excess load), empty for 30 minutes
and introduce 500 grams of R134a in the circuit.
• Check the load and check pressures, if there is a blockage in the circuit (low pressure from 0
to 0.5 bars) recover load, clean or replace the blocked component and empty for 30 minutes in
the circuit and introduce 500 grams of R134a in the circuit.
• Replace the compressor’s electronic module or check terminal connections.
• Replace the relay, checking the cause of the failure, and check cable and terminal connections.
• Replace the pressostat.
• Replace thermostat (take down the outside cover of the unit and the blower chamber cover to
access the fuse).

EN
INTEGRAL POWER
13
®
Symptom Cause Solution
AThe unit does not start up.
• Power cable fuse blown.
• Cable for connection to alternator or
through ignition key disconnected or cut.
• Power relay or power relay fuse failed.
• Cold switch defective.
• Replace the fuse, checking the cause of the failure.
• Check connections in connection to alternator cable or through the ignition key.
• Replace the power relay or power relay fuse, checking the cause of the failure (take down the
outside cover of the unit and the blower chamber cover to access the fuse).
• Replace the cold switch (take down the outside cover of the unit and the blower chamber cover
to access the fuse).
BCondenser fan(s) not working.
• Condenser fan(s) blocked or
disconnected.
• Cable clamp for connection to fan(s)
disconnected.
• Condenser fan fuse or relay defective.
• Check the causes of the blocking or failure, correct or replace the condenser fan(s).
• Connect the condenser fan cable clamps (take down the outside cover of the unit and the
blower chamber cover to access the fuse).
• Replace the condenser’s fan relay or fuse, checking the cause of the failure (take down the
outside cover of the unit and the blower chamber cover to access the fuse).
CThe unit works but does not cool.
• The compressor does not work.
• Unit with too much or too little gas load.
• Blockage in circuit.
• Compressor’s electronic module defective
or terminals poorly connected.
• Relay or relay cable failed or terminals
poorly connected.
• The pressostat has failed and has no
output.
• No thermostat output.
• Proceed in accordance with section F.
• Check the load and check pressures (recover in the event of excess load), empty for 30 minutes
and introduce 500 grams of R134a in the circuit.
• Check the load and check pressures, if there is a blockage in the circuit (low pressure from 0
to 0.5 bars) recover load, clean or replace the blocked component and empty for 30 minutes in
the circuit and introduce 500 grams of R134a in the circuit.
• Replace the compressor’s electronic module or check terminal connections.
• Replace the relay, checking the cause of the failure, and check cable and terminal connections.
• Replace the pressostat.
• Replace thermostat (take down the outside cover of the unit and the blower chamber cover to
access the fuse).

EN INTEGRAL POWER
14
®
Symptom Cause Solution
CThe unit works but does not cool.
• Excess or absence of gas load.
• Condenser Fans defective.
• Condenser fan(s) with polarity inverted
(air does not come out of the exterior
frame top grilles).
• Condenser fan or grille dirty.
• Check pressures: outside temperature should be 35ºC at 2.6 bars in low pressure and 13 bars
in high pressure.
• Replace the condenser fan.
• Change polarity in the condenser fan and check that air comes out from the frame through the
top grilles.
• Clean the condenser and grilles with pressurised air.
DThe blower does not work. • Centrifugal blower faulty or terminals or
cable clamps disconnected.
• Replace the centrifugal blower or connect the terminals or wire clamps (take down the outside
frame and the blower chamber cover to access the blower).
EThe second or third speed does not
work in the blower, or none at all. • Blower switch defective. • Replace the blower switch.
FThe compressor does not work.
• Poor terminal connection in the
compressor’s electronic module.
• Compressor’s electronic module
defective.
• Compressor failed.
• Lack of voltage in battery.
• Thermostat failed.
• Pressostat failed, disconnected or
terminals poorly connected.
• Relays or relay cable defective or
terminals poorly connected.
• Correctly connect the terminals of the compressor’s electronic module.
• Replace the compressor’s electronic module.
• Replace the compressor.
• Charge or change the battery.
• Check thermostat connections; replace the thermostat if failed.
• Check pressostat connections and replace if failed.
• Check relays and relay cables and replace if defective (take down the outside frame and the
blower chamber cover to access the blower).
Any sale or guarantee transaction is subject to the latest version of our Terms of Sale, published
on our website www.dirna.com.

EN
INTEGRAL POWER
15
®
Symptom Cause Solution
CThe unit works but does not cool.
• Excess or absence of gas load.
• Condenser Fans defective.
• Condenser fan(s) with polarity inverted
(air does not come out of the exterior
frame top grilles).
• Condenser fan or grille dirty.
• Check pressures: outside temperature should be 35ºC at 2.6 bars in low pressure and 13 bars
in high pressure.
• Replace the condenser fan.
• Change polarity in the condenser fan and check that air comes out from the frame through the
top grilles.
• Clean the condenser and grilles with pressurised air.
DThe blower does not work. • Centrifugal blower faulty or terminals or
cable clamps disconnected.
• Replace the centrifugal blower or connect the terminals or wire clamps (take down the outside
frame and the blower chamber cover to access the blower).
EThe second or third speed does not
work in the blower, or none at all. • Blower switch defective. • Replace the blower switch.
FThe compressor does not work.
• Poor terminal connection in the
compressor’s electronic module.
• Compressor’s electronic module
defective.
• Compressor failed.
• Lack of voltage in battery.
• Thermostat failed.
• Pressostat failed, disconnected or
terminals poorly connected.
• Relays or relay cable defective or
terminals poorly connected.
• Correctly connect the terminals of the compressor’s electronic module.
• Replace the compressor’s electronic module.
• Replace the compressor.
• Charge or change the battery.
• Check thermostat connections; replace the thermostat if failed.
• Check pressostat connections and replace if failed.
• Check relays and relay cables and replace if defective (take down the outside frame and the
blower chamber cover to access the blower).

EN INTEGRAL POWER
16
®
UNIT EFFICIENCY DIAGNOSIS CHART
INTEGRAL POWER 24V
Validity Compact A/C system.
Data To be collected with dual digital thermometer.
T1: Recirculated air temperature. Air return.
T2: Blown air temperature. Output.
Conditions
• The cabin must not be exposed to direct sunlight.
• Minimum 24V DC fully charged battery at the unit’s power input.
• Doors and windows closed throughout the test.
• Leave the system running for 15 minutes at maximum power and fan speed.
• Collect the data after running for 15 minutes.
• Temperatures in °C.
• Only one person in the cabin.
• Do not smoke or carry out any physical activity in the cabin.
• Outside temperature 35°C or under.
VERY GOOD
GOOD
ACCEPTABLE
POOR
IN ACCORDANCE WITH JIS STAN DARD
Temperature difference between the air temperature
at the suction mouth and the air output through the
windows.
30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 109876
35 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
34 4 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
33 3 4 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
32 2 3 4 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
311234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
3001234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
29 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
28 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
27 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21
26 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20
25 01234567 8 9 10 11 12 13 14 15 16 17 18 19
24 01234567 8 9 10 11 12 13 14 15 16 17 18
23 01234567 8 9 10 11 12 13 14 15 16 17
22 01234567 8 9 10 11 12 13 14 15 16
21 01234567 8 9 10 11 12 13 14 15
20 01234567 8 9 10 11 12 13 14
19 01234567 8 9 10 11 12 13
18 01234567 8 9 10 11 12
17 01234567 8 9 10 11
16 01234567 8 9 10
15 0123456789
14 01234567 8
T2 (ºC) ˃ Output temperature
T1 (ºC) ˃ Return temperature

EN
INTEGRAL POWER
17
®
UNIT EFFICIENCY DIAGNOSIS CHART
INTEGRAL POWER 12V
Validity Compact A/C system.
Data To be collected with dual digital thermometer.
T1: Recirculated air temperature. Air return.
T2: Blown air temperature. Output.
Condiciones
• The cabin must not be exposed to direct sunlight.
• Minimum 12V DC fully charged battery at the unit’s power input.
• Doors and windows closed throughout the test.
• Leave the system running for 15 minutes at maximum power and fan speed.
• Collect the data after running for 15 minutes.
• Temperatures in °C.
• Only one person in the cabin.
• Do not smoke or carry out any physical activity in the cabin.
• Outside temperature 35°C or under.
VERY GOOD
GOOD
ACCEPTABLE
POOR
IN ACCORDANCE WITH JIS STAN DARD
Temperature difference between the air temperature
at the suction mouth and the air output through the
windows.
30 29 28 27 26 25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 109876
35 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29
34 4 5 67 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
3334567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
32234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
311234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
3001234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
29 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
28 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
27 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20 21
26 01234567 8 9 10 11 12 13 14 15 16 17 18 19 20
25 01234567 8 9 10 11 12 13 14 15 16 17 18 19
24 01234567 8 9 10 11 12 13 14 15 16 17 18
23 01234567 8 9 10 11 12 13 14 15 16 17
22 01234567 8 9 10 11 12 13 14 15 16
21 01234567 8 9 10 11 12 13 14 15
20 01234567 8 9 10 11 12 13 14
19 01234567 8 9 10 11 12 13
18 01234567 8 9 10 11 12
17 01234567 8 9 10 11
16 01234567 8 9 10
15 0123456789
14 01234567 8
T2 (ºC) ˃ Output temperature
T1 (ºC) ˃ Return temperature

EN INTEGRAL POWER
18
®
Electric wiring - 12V - With resistance
Battery
Capacitor and diode
Connections
center
Electronic
module of the
compressor
140 K Ω 100 K Ω
Compressor
Pressostat Thermostat
Relay Relay
(+) with engine
running
Switch A/C
Switch
speeds
Condenser
fans
Centrifugal blower
Az Blue
NBlack
RRed
VGreen
BWhite
AYellow
Na Orange
MBrown

EN
INTEGRAL POWER
19
®
Electric wiring - 24V
Battery
Connections
center
Electronic
module of the
compressor
420 K Ω 100 K Ω
Compressor
Pressostat Thermostat
Relay Relay
(+) with engine
running
Switch A/C
Switch
speeds
Condenser
fans
Centrifugal blower
Az Blue
NBlack
RRed
VGreen
BWhite
AYellow
Na Orange
MBrown

EN INTEGRAL POWER
20
®
Battery
capacitor and diode
Connections
center
Electronic
module of the
compressor
Compressor
Pressostat Thermostat
Relay Relay
with engine
running
Switch A/C
Switch
speeds
Condenser
fans
Centrifugal blower
Az Blue
N Black
R Red
V Green
B White
AYellow
Na Orange
MBrown
Electric wiring - 12V - Without resistance
