dirna Bergstrom bycool DINAMIC 1.2 Instruction Manual

Manual del usuario ES Spanish
User´s handbook EN English
Manuel de l´utilisateur FR French
Benutzerhandbuch GE German
Manule per l´utente IT Italian
Instrukcja montażu PL Polish
DINAMIC 1.2
220AA11012
Air conditioning for vehicles
F-4219 rev.01

ES DINAMIC 1.2
Air conditioning for vehicles
2
(1) Para realizar esta operación, es necesario desmontar la tapa exterior de plástico del equipo (4 tornillos)
y soplar con aire a presión. Es recomendable que esta operación la realice un Servicio Autorizado por dirna
Bergstrom, s.l.
Gracias por su adquisición y por conar en nuestra gama de productos.
Dinamic 1.2 es un equipo de aire acondicionado autónomo a motor parado y de uso
nocturno.
Dinamic 1.2 garantiza la refrigeración de la cabina del vehículo durante los periodos de
descanso del conductor, operaciones de carga y descarga .
Dinamic 1.2 está diseñado con la más avanzada tecnología para lograr un ecaz
rendimiento, una reducción en el gasto de combustible y en las emisiones de CO2a la
atmósfera.
Son estas características lo que lo hacen único en el mercado del Aire Acondicionado
para vehículos.
El único mantenimiento requerido es la limpieza periódica del condensador al menos 1
vez al año (1).
Para cualquier duda consulte a su concesionario o directamente a dirna Bergstrom,
s.l.
No olvide solicitar a su concesionario su tarjeta de garantía cumplimentada. Puede
enviar sus sugerencias visitando nuestra web www.bycool.com
ATENCIÓN:
Si durante el montaje el equipo se
inclina ó se abate la cabina con el
equipo montado, se deberá esperar
un mínimo de 60 minutos, desde que
el equipo quede horizontal, antes de
ponerlo en marcha.
!

ES
DINAMIC 1.2
Air conditioning for vehicles
3
CONDITIONING
ºC
ºF
TEMP

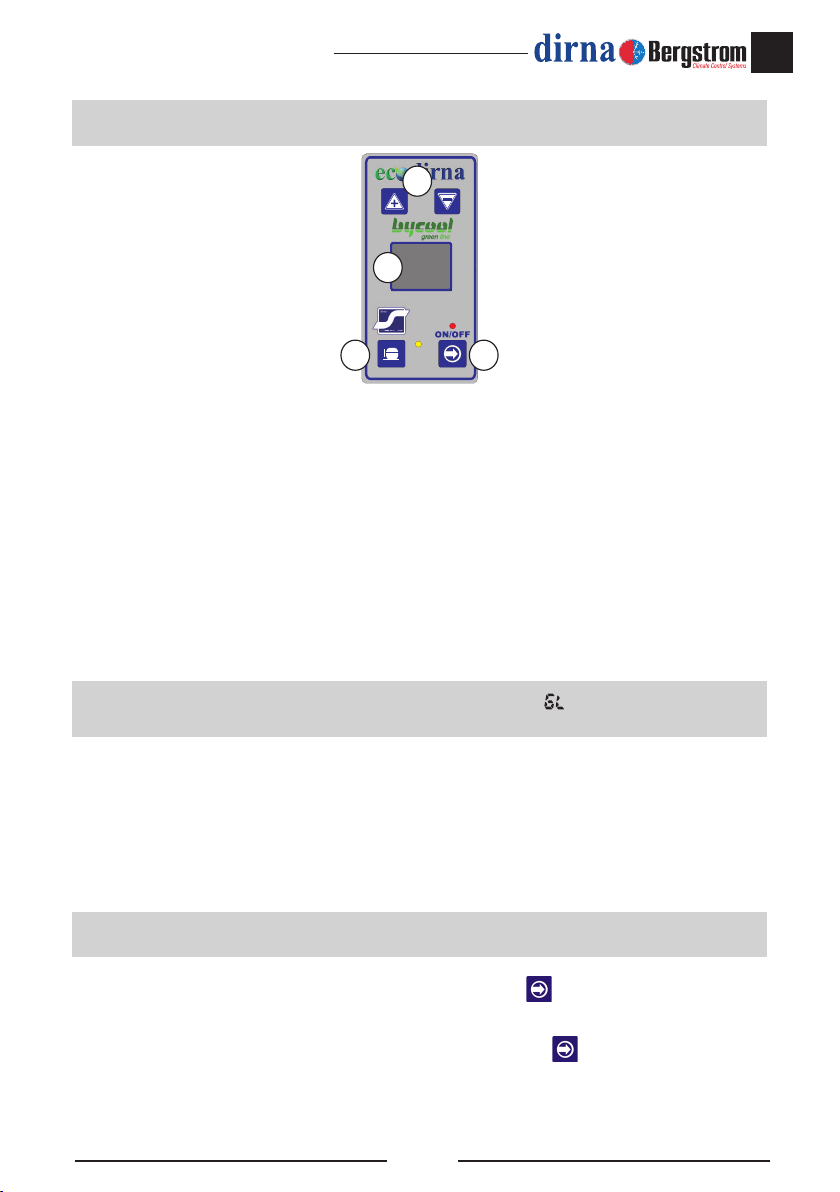

1.- On/off: encendido - apagado del equipo y selección de modo F4,F0,F1,F2,F6.
2.- Selector de temperatura (15/ 27 ºC - 59/80 ºF), Velocidad de aire, Programación del
mando y grados fahrenheit. Control de temperatura ambiente y velocidad del soplador
(entre 1ª y 5ª velocidad) solo modo manual.
3.- Display: Pantalla donde se indica la función seleccionada y el estado del equipo.
4.- LED ON/OFF: El led de la tecla ON/OFF indica el estado del compresor; cuando se
encuentra parpadeando indica que el compresor está en funcionamiento; en caso de estár
jo indicará que el compresor está parado.
Panel de control
• Al conectar, el equipo hace un chequeo de los leds y aparece en display 88-- -1y se
apaga.
Encendido del Equipo
Mensajes especiales del display (por favor mirar Diagnosis de averías):
88: “Technical Control” Batería baja (emitirá pitidos durante 30 seg. y el equipo se apaga).
EO: Mal contacto de los cables de la sonda de recirculación ó sonda averiada.
E6: Mal contacto de los cables de sonda antihielo ó sonda averiada.
Para encender Dinamic 1.2 pulsar la tecla On/off . El equipo siempre arranca en Función
F4 (Función Automática).
Para cambiar de función, mantener pulsada la tecla On/Off . Irán pasando las distintas
funciones por el Display, soltar la tecla al obtener la función deseada.
1
4
3
2

ES DINAMIC 1.2
Air conditioning for vehicles
4
F2 programa al equipo para su desconexión automática en un período de entre 1 y 9 horas.
Para programar mantener pulsada la tecla On/Off hasta visualizar en el display F2,
seleccionar el tiempo de funcionamiento con las teclas y conrmar pulsando On/
Off .
F0: Al usuario le permite seleccionar la temperatura de confort así como variar la velocidad
del soplador del equipo.
La temperatura de confort se controla pulsando brevemente las teclas del panel (15/
27 ºC - 59/80 ºF) o del mando .
Las velocidades del soplador serán controladas manteniendo pulsadas las teclas
del Panel o del mando apareciendo en el display las siglas V1, V2, V3, V4, V5.
Función F0: Funcionamiento Manual del equipo
Función F1: Función termómetro digital
Función F2: Función Programadora de tiempo
Función F4 Funcionamiento automático del equipo
En esta función Dinamic 1.2 indica en su display la temperatura interior de la cabina.
Al seleccionar F4 aparecerá en el display CA alternado con la temperatura seleccionada
(entre 15/ 27 ºC - 59/80 ºF). El usuario puede elegir la temperatura de confort de forma
manual.
Con esta función el equipo regula automáticamente sus prestaciones hasta alcanzar la
temperatura de confort seleccionada.
Función F6: Selección º F
Para activar esta función se debe mantener pulsada la tecla On/Off hasta que aparezca
en el display F6, soltar la tecla y se activará directamente ºF. Para volver a ºC se debe
mantener pulsada la tecla del panel de mandos con el equipo apagado, aparecerá
en el display C
C
parpadeando, cuando se quede fijo pulsar la tecla del panel de
mando. Al cambiar a º C el mando queda desprogramado; volver a programar como se indica
en el apartado: Dar de alta el mando.

ES
DINAMIC 1.2
Air conditioning for vehicles
5

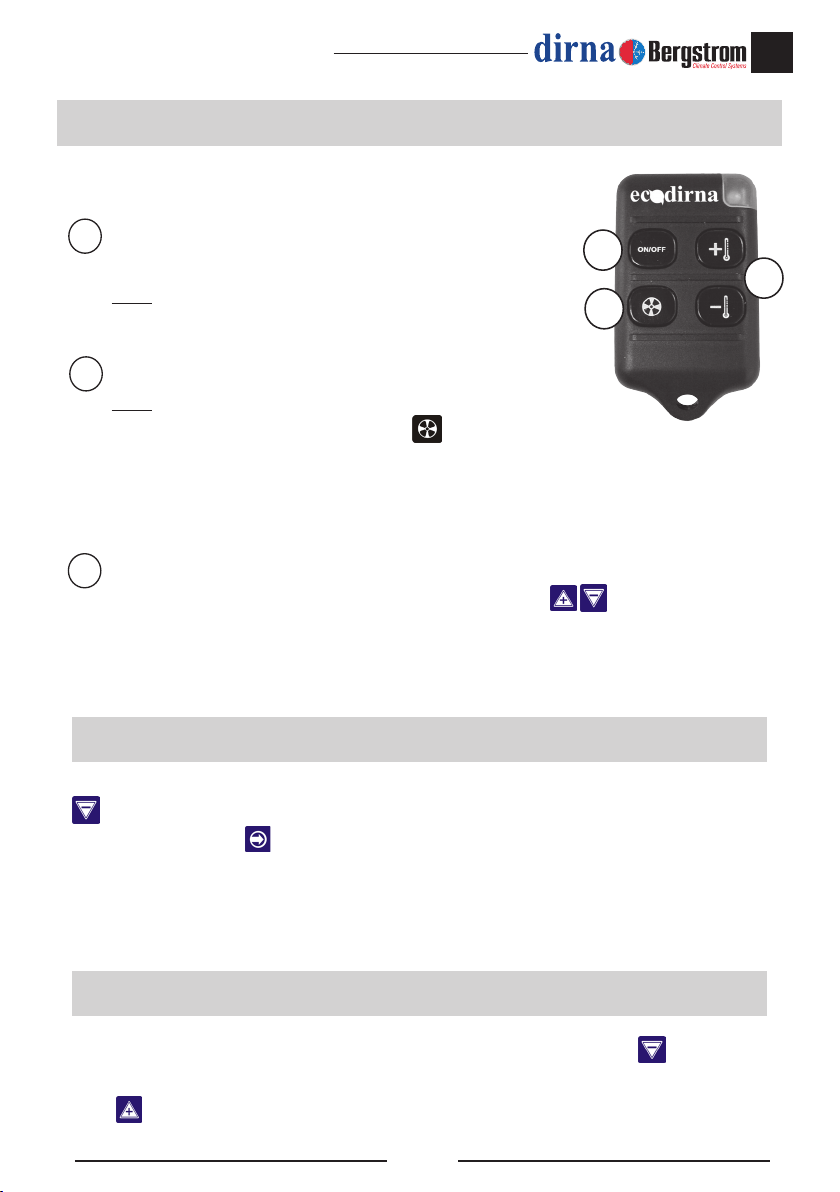

Funciones del Mando a distancia:
Encendido / Apagado del equipo (On/ Off).
Nota: Al pulsar este botón el equipo se enciende en modo
automático F4
Control de las velocidades del soplador
Nota: estando encendido el equipo en modo automático
F4, si el usuario actúa sobre esta tecla, el equipo pasa a
modo manual F0. De este modo el usuario podrá elegir el
ujo de aire deseado pulsando sobre esta tecla, apareciendo en en el display
las siglas V1, V2, V3, V4, V5, V4, V3, V2, V1
Control de temperatura.
La temperatura de confort se controla pulsando las teclas (15 /27 ºC - 59/80 ºF)
Para dar de alta el mando a distancia, con el equipo apagado mantener pulsada la tecla
del panel de control. Aparecerá en el display C
C
parpadeando. Cuando quede jo,
pulsar la tecla On/Off del mando antes de 30 seg. y equipo emitirá una señal acústica
de conrmación. En caso de que esto no suceda, repetir la operación completa.
Para dar de baja el mando a distancia se debe mantener pulsada la tecla del panel de
control hasta que aparezca en el display C
C
,parpadeando, cuando quede jo pulsar la
tecla del panel antes de 30 seg. o habrá que repetir la operación completa.
1
2
3
Mando a distancia
Dar de alta el mando a distancia
Dar de baja el mando a distancia
13
2

ES DINAMIC 1.2
Air conditioning for vehicles
6

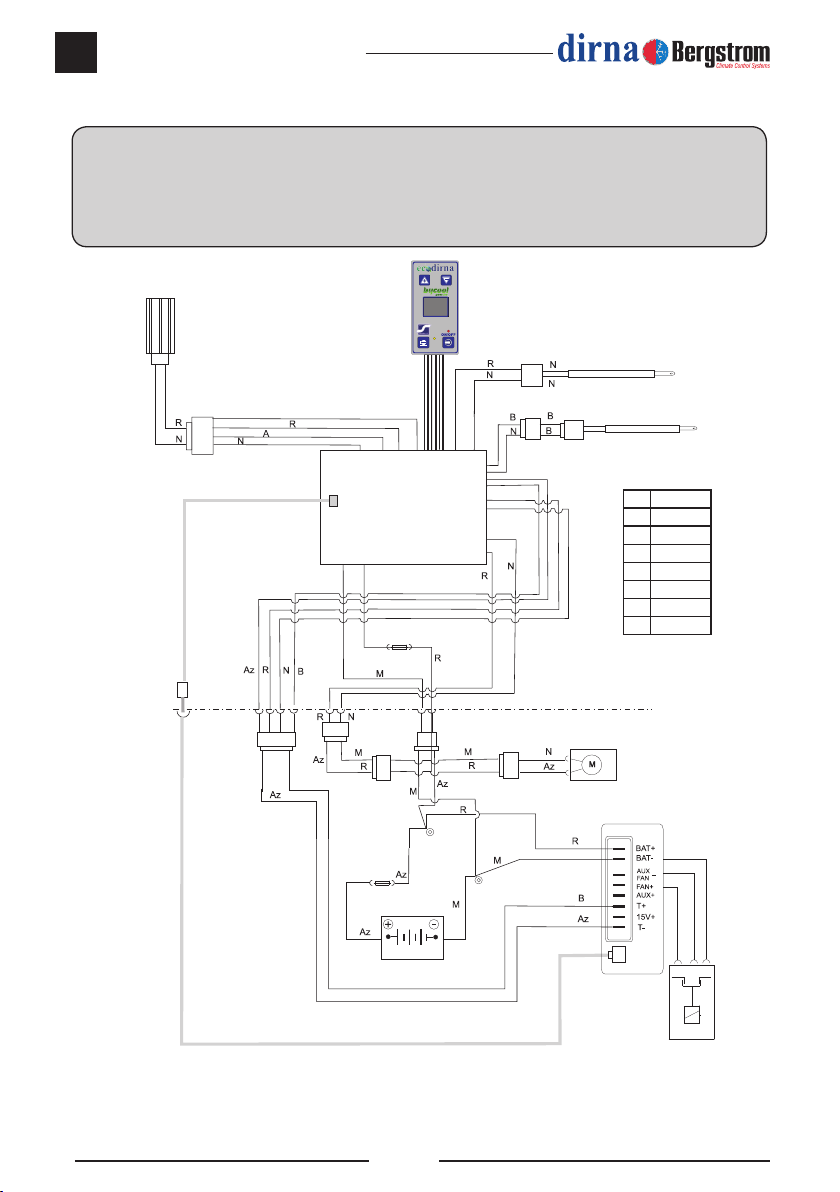

ESQUEMA ELÉCTRICO
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera, el
control electrónico emitirá unos pitidos discontinuos. No debe tocarse ninguna tecla ni del panel
ni del mando del equipo porque se pueden producir daños irreparables. A la señal de estos pitidos
discontinuos, desconectar el equipo de la batería y vericar la polaridad de la conexión.
Na
CONDITIONING
ºC
ºF
TEMP
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sonda
temperatura
Sonda
antihielo
Control
electrónico
Soplador
Cable comunicación
Fusible 10A
Fusible 30A
Batería
Compresor
Control
compresor
Cinta
Electro

DINAMIC 1.2
Air conditioning for vehicles
7
EN
(1) To carry out this operation, you must remove the upper plastic cap of the unit (4 screws), blow with compressed
air. This operation should be performed by the Authorized Service dirna Bergstrom, s.l.
Thank you for purchasing and placing your trust in our new range of products.
Dinamic 1.2 is a standalone A/C System suitable for use with the engine Off and engine
On ( Night and Day use)
Dinamic 1.2 guarantees the climatic comfort in the vehicle´s cab during the resting
periods of the driver, loading and unloading operations as well .
Dinamic 1.2 is designed with the latest technology to obtain maximum performance, a
reduction in fuel costs and CO2emissions to the atmosphere.
These features are what make it unique in the automobile air-conditioning market.
The only maintenance required is occasional cleaning of the condenser at least once
per year (1).
If you have any doubts, consult your dealer or dirna Bergstrom, s.l. directly.
Do not forget to request your fullled warranty card from the dealer.
You can also send your suggestions visiting our web www.bycool. com
NOTE:
If, during assembly, the unit becomes
slanted or the cabin drops with the unit
mounted, wait for at least 60 minutes
from the moment the unit is horizontal
before starting up.
!

DINAMIC 1.2
Air conditioning for vehicles
8
EN

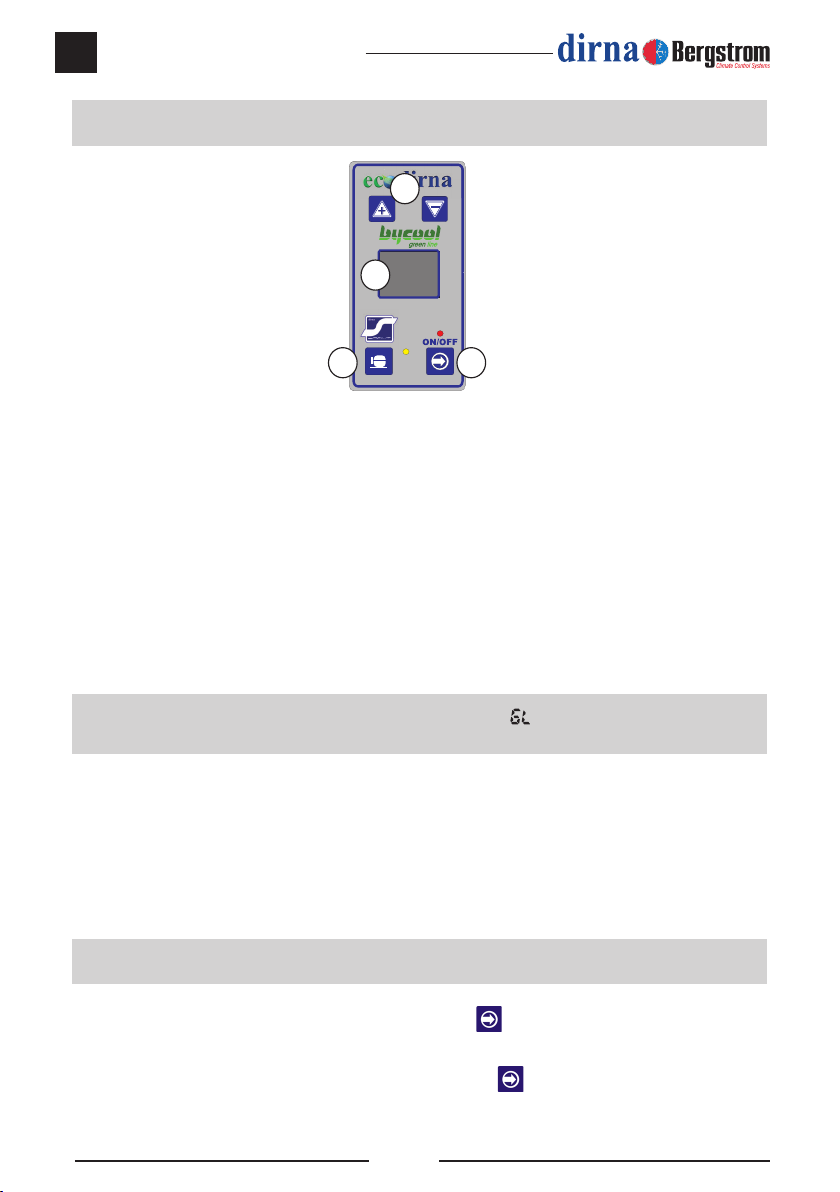

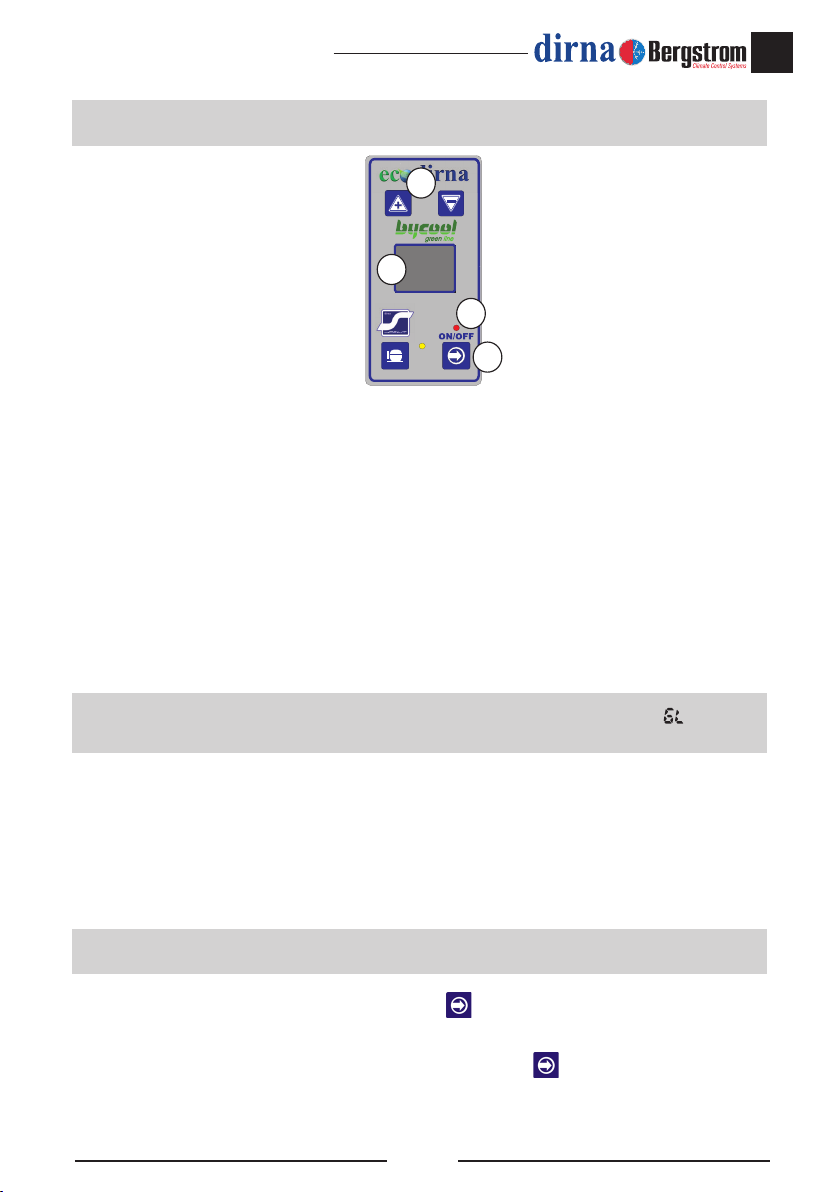

1.- On/off: Switching the unit On - Off and mode selection F4,F0,F1,F2,F6
2.- Temperature selector (15/27°C - 59/80ºF), air speed, control programming and
degrees Fahrenheit. Atmospheric temperature and blower speed control (between 1st
and 5th speed) in manual mode only.
3.- Display: Screen showing the function selected and the status of the equipment.
4.- LED ON/OFF: The ON/OFF key LED shows the status of the compressor:
flashing indicates that the compressor is running, static means the compressor is
shutdown.
Control Panel
Turning the Equipment On
Special display messages (please see failure Diagnosis):
88: “Technical Control” Battery low (will bleep for 30 secs. and the unit will turn off)
EO: Poor contact of the sensor recirculation wires or the sensor is damaged.
E6: Poor contact of the anti-ice sensor or the sensor is damaged.
To turn the Dinamic 1.2 unit on, press the On/ Off key . The unit will always start up on the
F4 Function (Automatic Function).
To change the function, hold down the On/ Off key . The different functions will be
displayed, release the key on obtaining the desired function.
• On connection, the equipment checks the leds and 88-- -1appears on the screen and
turns off.
CONDITIONING
ºC
ºF
TEMP
1
3
4
2

DINAMIC 1.2
Air conditioning for vehicles
9
EN
F2 programmes the unit to disconnect automatically during a period of time between 1 and
9 hours. To programme it, keep the On/ Off key pressed until F2 appears on the screen,
select the operating time with the keys and conrm by pressing On/ Off .
F0: The user can choose the comfort temperature and change the speed of the unit blower.
The comfort temperature is controlled by briey pressing the keys of control panel (15/
27 ºC - 59/80 ºF) or in remote control.
Blower speeds are controlled by holding down the keys of control panel, or in
remote control, the following symbols will appear on the display: V1, V2, V3, V4, V5.
Function F0 Manual Operation of the equipment
Function F1 - Digital thermometer function
Function F2 - Time Programming Function
Function F4 Automatic Operation of the Unit
F6 Function: ºF Selection
In this function, the Dinamic 1.2 will indicate on the screen the temperature inside the cabin.
Selecting F4 will display CA alternating with the selected temperature (between 15/27°C -
59/80ºF). Users can select comfort temperature manually.
With this function, the unit automatically adjusts its functions until the selected comfort
temperature is reached.
To activate this function, keep the ON/OFF key pressed down until the display shows F6,
and then release the key to directly enable ºF. To return to ºC, keep the key on the control
panel pressed down with the display flashing C
C
, when it stops flashing, press the
key on the control panel. On switching to ˚C, the control unit is deprogrammed. To
reprogram it, follow the procedure indicated in the section ‘updating the control unit’.

DINAMIC 1.2
Air conditioning for vehicles
10
EN

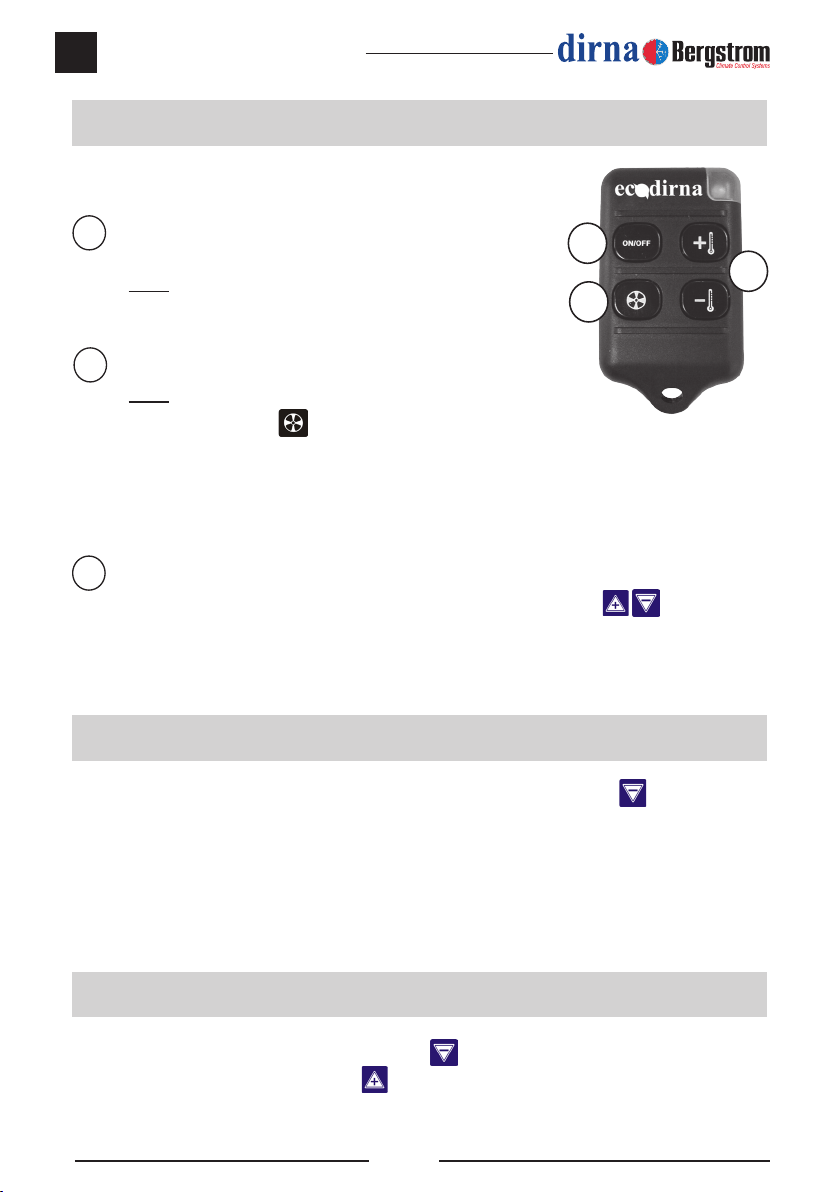

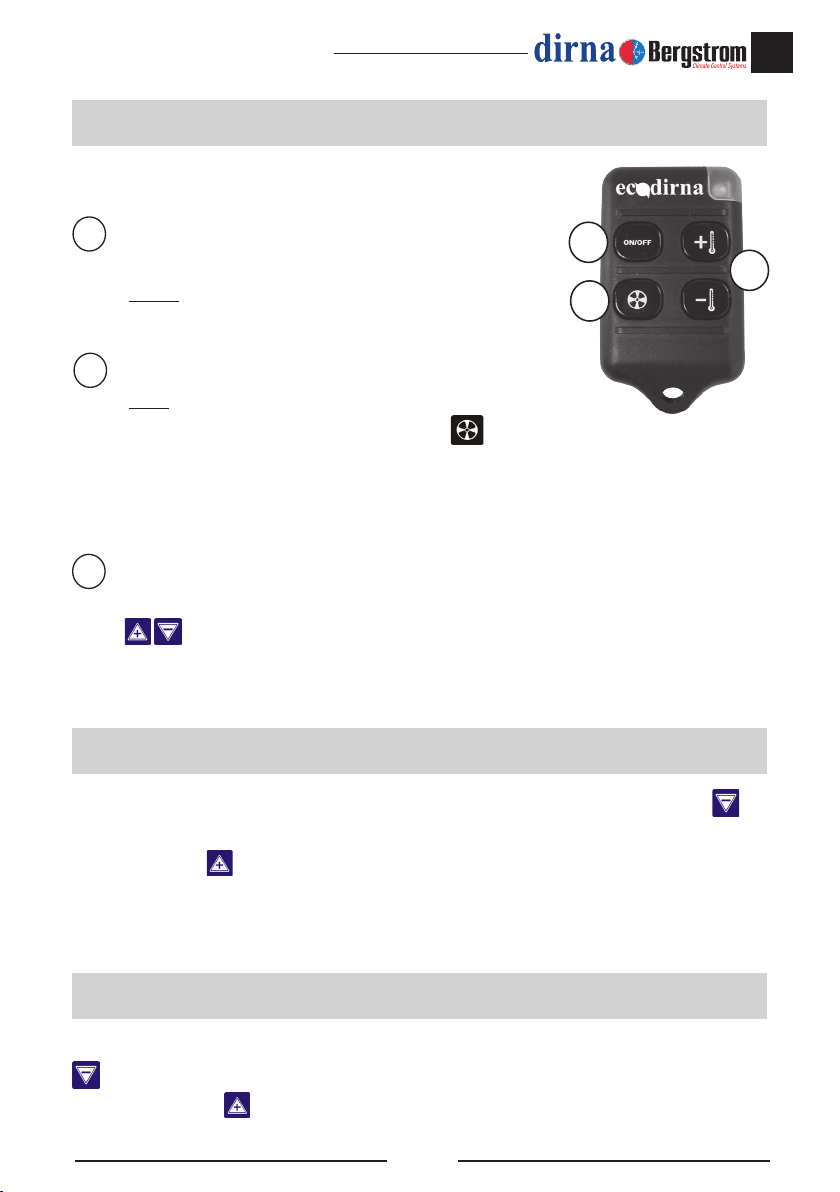

Remote Control Functions:
Unit On / Off
Note: when this Key is pushed, the unit starts in
automatic mode F4.
Blower speed control
Note: while the unit is working in automatic mode F4 if the
user press this key, the unit will change the working mode
to manual F0. This allows the user to choose the desired air ow by pushing this key
and the following symbols will appear on the display: V1, V2, V3, V4, V5, V4, V3, V2,
V1.
Temperature control
The comfort temperature is controlled by briey pressing the keys (15/ 27
ºC)
To release the remote control; with the unit stopped, keep pushed the key from the control
panel. The symbol C
C
will appear blinking in the display. When this symbol stops blinking,
push the On/ Off key before 30 seconds and the unit will emit an acoustic signal. In case this
does not happen, this operation will need to be repeated from the beginning.
In order to deactivate remote control, push key of control panel until C
C
ashes on dis-
play. Once it stops ashing, push key on panel. You will have to do it within 30 seconds
or else you will have to repeat the whole operation.
Remote control
To release the remote control
How to deactivate remote control
13
2
1
2
3

DINAMIC 1.2
Air conditioning for vehicles
11
EN
ELECTRIC WIRING
IMPORTANT NOTE!
Take care not to invert the polarities when connecting the equipment to the battery. Should this
occur, the electronic control will give out some beeps. Do not touch any keys on the equipment
switchboard or panel, as this may produce irreparable damage. If you hear the beeps, disconnect
the equipment from the battery and check the connection polarity.
Na
CONDITIONING
ºC
ºF
TEMP
Az Blue
N Black
R Red
V Green
B White
A Yellow
Na Orange
M Brown
Temperature
probe
Antifreeze
probe
Electronic
module
Blower
Wiring communication
10 A Fuse
30A Fuse
Battery
Compressor
Compressor
electronic
module
Cinta
Fan

DINAMIC 1.2
Air conditioning for vehicles
12
FR
(1) Pour réaliser cette opération, il faut démonter le couvercle extérieur en plastique de l’appareil (4 vis) et soufer
de l’air à pression. Il est conseillé que cette opération soit réalisée par un Service Agréé par dirna Bergstrom,
s.l.
Merci pour votre achat et pour la conance envers notre gamme de produits.
Dinamic 1.2 est un appareil de climatisation autonome fonctionnant avec moteur en
marche et moteur à l’arrêt, nuit et jour.
Dinamic 1.2 assure le refroidissement de la cabine du véhicule pendant les pauses
du conducteur, les opérations de chargement et de déchargement ainsi que durant la
conduite.
Dinamic 1.2 a été conçu avec la technologie la plus moderne pour obtenir un rendement
performant, une réduction de la dépense de combustible et des émissions de CO2dans
l’atmosphère.
Ces caractéristiques en font un produit unique sur le marché de la Climatisation pour
véhicules.
Le seul entretien requis est le nettoyage périodique, au moins une fois par un, du
condensateur (1).
Pour toute information, adressez-vous à votre concessionnaire ou directement à dirna
Bergstrom, s.l.
Ne pas oublier de demander à votre concessionnaire de vous remettre le certicat de
garantie dûment complété. Vous pouvez également nous faire part de vos suggestions
sur notre site web www.bycool.com
ATTENTION :
Si pendant le montage, l’équipement
s’incline ou si la cabine est repliée avec
l’équipement monté, une fois que ce
dernier récupère sa position horizontale,
il faudra attendre au moins 60 minutes
avant de le remettre en marche.
!

DINAMIC 1.2
Air conditioning for vehicles
13
FR
1.- On/off: allumage – extinction de l’appareil et sélection du mode F4,F0,F1,F2,F6
2.- Sélecteur de température (15/27 ºC - 59/80 ºF), Vitesse de l’air, Programmation de
la commande et degrés fahrenheit. Contrôle de température ambiante et vitesse du
soufeur (entre la 1ère et la 5ème vitesse), uniquement mode manuel.
3.- Display: Écran dans lequel sont indiqués la fonction sélectionnée et l’état de l’appareil.
4.- LED ON/OFF: le led de la touche ON/OFF indique l’état du compresseur ; lorsqu’il
clignote, cela veut dire que le compresseur est en marche. S’il est xe, cela indique que
le compresseur est arrêté.
Tableau de commande
• Dès connexion, l’appareil effectue un contrôle des leds 88-- -1 s’ afche au display puis
s’éteint.
Allumage de l’Appareil
Messages spéciaux afchés au display (voir le chapitre Diagnostic des pannes):
88: “Technical Control” Batterie basse (un avertissement sonore retentira pendant 30
secondes à l’issue desquelles l’appareil s’éteint)
EO: Mauvais contact des câbles de la sonde de recirculation ou sonde endommagée.
E6: Mauvais contact des câbles de la sonde antigel ou sonde endommagée.
Pour allumer le Dinamic 1.2 appuyer sur la touche On/off . L’appareil démarre toujours
dans la Fonction F4 (Fonction Automatique).
Pour changer de fonction, maintenir appuyée la touche On/Off .Les différentes fonctions
s’afcheront au fur et à mesure au Display, dès afchage de la fonction souhaitée, relâcher
la touche.
CONDITIONING
ºC
ºF
TEMP
1
3
4
2

DINAMIC 1.2
Air conditioning for vehicles
14
FR
F2 programme l’appareil pour sa déconnexion automatique dans une période de 1 à 9
heures. Pour effectuer cette programmation, maintenir enfoncée la touche On/Off jusqu’à
afchage au display F2, sélectionner le temps de fonctionnent avec les touches puis
accepter en appuyant sur On/Off .
F0: Se permettre à l´utilisateur sélectionner la température de confort ainsi que modier la
vitesse du soufeur.
Le contrôle de la température de confort s’effectue en appuyant brièvement sur les touches
du clavier (15/27 ºC - 59/80 ºF) ou bien de la télécommande.
Pour contrôler les vitesses du soufeur, maintenir appuyées les touches du clavier
ou bien de la télécommande. V1, V2, V3, V4, V5 s’afcheront au fur et à mesure au
display.
Fonction F0 Fonctionnement manuel de l’appareil
Fonction F1 - Fonction thermomètre numérique
Fonction F2 - Fonction Programmation du temps
Fonction F4 Fonctionnement automatique de l’appareil
Fonction F6 Sélection º F
Dans cette fonction, le Dinamic 1.2 afche au display la température intérieure de la cabine.
En sélectionnant F4, CA s’afche sur le display, en alternant la température sélectionnée
(entre 15/27 ºC - 59/80 ºF). L’usager peut choisir la température de confort manuellement.
Avec cette fonction, l’équipement règle automatiquement ses prestations jusqu’à atteindre la
température de confort sélectionnée.
Pour activer cette fonction, il faut appuyer et maintenir la touche ON/OFF jusqu’à ce
qu’apparaisse F6, à l’afchage, relâcher la touche et ºF s’activera automatiquement. Pour
revenir à ºC, il faut appuyer et maintenir la touche du tableau de commandes quand
l’appareil est éteint, à l’affichage C
C
apparaîtra en clignotant, quand il devient fixe,
appuyez sur la touche du tableau de commandes. Lors du changement à º C, la
commande n’est plus programmée; il faut reprogrammer comme il est indiqué au chapitre:
« Enregistrer la commande ».

DINAMIC 1.2
Air conditioning for vehicles
15
FR
Fonctions de la télécommande:
Allumage /Extinction de l’appareil (On/ Off).
Note : En appuyant sur ce bouton l’appareil s’allume
dans le mode automatique F4.
Contrôle des vitesse du soufeur
Note: si l’appareil est allumé en mode automatique
F4 , si l’utilisateur appuie sur cette touche, l’appareil passe au mode
manuel F0. l’utilisateur peut ainsi choisir le débit d’air souhaité en
appuyant sur cette touche. Les sigles V1, V2, V3, V4, V5, V4, V3, V2, V1
s’afchent au display.
Contrôle de la température.
La température de confort est contrôlée en appuyant brièvement sur les touches
(15 /27 º).
Pour activer la télécommande avec l’appareil éteint, maintenir appuyée la touche du
tableau de contrôle. Un C
C
clignotera au display, quand le C sera xe, il faudra appuyer sur
la touche On/Off de la télécommande avant 30 secondes et l’appareil émettra un signal
acoustique de conrmation, faute de quoi, il faudra répéter entièrement l’opération.
Pour éliminer la télécommande, il faut maintenir appuyée la touche du panneau de contrôle
jusqu’à ce que C
C
apparaisse à l’écran en clignotant ; lorsqu’il devient xe, pousser la
touche du panneau avant 30 sec. ou il faudra répéter l’opération.
Télécommande
Activer la télécommande
Eliminer la télécommande
13
2
1
2
3

DINAMIC 1.2
Air conditioning for vehicles
16
FR
SCHÉMA ÉLECTRIQUE
AVIS IMPORTANT!
Veiller à ne pas inverser les polarités en connectant l’équipement à la batterie, car dans ce cas, le
contrôle électronique émettra des sifements discontinus. Il ne faut toucher aucune touche du
tableau ni de la commande de l’équipement car il pourra se produire des dommages irrépara-
bles. Au signal de ces sifements discontinus, déconnecter l’équipement de la batterie et vérier la
polarité de la connexion.
Na
CONDITIONING
ºC
ºF
TEMP
Az Bleu
N Noir
R Rouge
V Vert
B Blanc
A Jaune
Na Orange
M Marron
Sonde
Température
Sonde
Antigel
Contrôle
Électronique
Soufante
Câblage communication
Fusible 10 A
Fusible 30A
Batterie
Compresseur
Module
Ëlectronique
Adhésif
Electro
Ventilateur

DINAMIC 1.2
Air conditioning for vehicles
17
GE
(1) Hierfür muss die äußere Kunststoffabdeckung der Anlage abgenommen (4 Schrauben) und mit Druckluft
ausgeblasen werden. Diese Tätigkeit sollte von einer von dirna Bergstrom, s.l. autorisierten Servicestelle
durchgeführt werden.
Wir danken Ihnen für Ihren Einkauf und Ihr Vertrauen in unsere Produkte.
Die Dinamic 1.2 ist eine autonome Klimaanlage, die bei still stehendem und laufendem
Motor, tags und nachts verwendet werden kann.
Dinamic 1.2 garantiert die Kühlung der Fahrzeugkabine während der Ruhezeiten des
Fahrers, den Be- und Entladevorgängen sowie beim Fahren.
Die Dinamic 1.2 wurde mit der fortschrittlichsten Technik konstruiert, um eine efziente
Leistung, eine Reduzierung des Kraftstoffverbrauchs und der CO2-Emissionen in die
Atmosphäre zu erreichen.
Durch diese Eigenschaften ist diese Kfz-Klimaanlage einzigartig auf dem Markt.
Die einzige erforderliche Wartungstätigkeit ist die regelmäßige Reinigung des
Kondensators mindestens 1 Mal im Jahr (1).
Bei Fragen wenden Sie sich bitte an Ihren Vertragshändler oder direkt an dirna
Bergstrom, s.l.
Bitte vergessen Sie nicht, Ihren Vertragshändler um die ausgefüllte Garantiekarte zu
bitten. Ihre Vorschläge und Ideen können Sie uns über unsere Internetpräsenz www.
bycool.com zukommen lassen.
ACHTUNG:
Sollte das Gerät während des Einbaus
ins Schwanken geraten oder die
Kabine umkippen, muss man von dem
Moment, wo sich das Gerät wieder
in waagerechter Stellung bendet,
mindestens 60 Minuten abwarten bis es
in Betrieb genommen werden kann.
!

DINAMIC 1.2
Air conditioning for vehicles
18
GE
1.- On/off: An- und Ausschalten der Anlage und Wahl der Betriebsart F4,F0,F1,F2,F6
2.- Temperaturwahlschalter (15/ 27 ºC - 59/80 ºF), Luftgeschwindigkeit, Programmierung
Fernbedienung und Grad Fahrenheit. Kontrolle Raumtemperatur und Gebläsedrehzahl
(zwischen 1. bis 5. Geschwindigkeit), nur Handbetrieb.
3.- Display: Bildschirm, auf dem die gewählte Funktion und der Anlagenstatus angezeigt werden.
4.- LED ON/OFF: Die Led der ON/OFF-Taste zeigt den Status des Verdichters an; blinkt sie,
ist der Verdichter in Betrieb; leuchtet sie kontinuierlich, steht der Verdichter still.
Bedienfeld
• Beim Einschalten prüft die Anlage die Leds; dann erscheint auf dem Display 88-- -1
und es erlischt.
Einschalten der Anlage
Besondere Hinweise des Displays (bitte unter Fehlerdiagnose nachsehen):
88: “Technical Control” Baterieladung gering (Piepstöne während 30 Sek., dann geht die Anlage aus)
EO: Fehlerhafter Kontakt der Kabel der Rückführsonde oder Sonde defekt.
E6: Fehlerhafter Kontakt der Kabel der Frostschutzsonde oder Sonde defekt.
Zum Einschalten der Dinamic 1.2 die Taste On/off drücken. Die Anlage startet immer in
der Funktion F4 (Automatik-Funktion).
Zum Ändern der Funktion, die Taste On/Off gedrückt halten. Auf dem Display erscheinen
nacheinander die verschiedenen Funktionen; die Taste loslassen, wenn die gewünschte
Funktion erscheint.
CONDITIONING
ºC
ºF
TEMP
1
3
4
2

DINAMIC 1.2
Air conditioning for vehicles
19
GE
F2 programmiert die , damit diese sich nach einer Zeit von 1 bis 9 Stunden automatisch
abschaltet. Zum Programmieren die Taste On/Off gedrückt halten, bis auf dem Display
F2, erscheint; dann die Betriebszeit mit den Tasten wählen und mit On/Off
bestätigen.
F0: Der Benutzer kann so die Komforttemperatur wählen sowie die Drehzahl des Gebläses
regulieren.
Die Komforttemperatur wird durch kurzes Drücken der Tasten des Schaltfelds (15/ 27
ºC - 59/80 ºF) oder der Fernbedienung .
Die Drehzahl des Gebläses wird durch Drücken der Tasten des Schaltfelds oder
der Fernbedienung geregelt, wobei auf dem Display die Angaben V1, V2, V3, V4, V5
erscheinen.
Funktion F0 Manueller Betrieb der Anlage bei mittlerer Leistung
Funktion F1 - Digitalthermometer
Funktion F2 - Zeitprogrammierung
Funktion F4 Automatikbetrieb der Anlage bei mittlerer Leistung
Bei dieser Funktion gibt die Dinamic 1.2 auf dem Display die Innentemperatur der Kabine an.
Wird F4 gewählt, erscheint auf dem Display abwechselnd CA und die gewählte Temperatur
(zwischen 15/ 27 ºC - 59/80 ºF). Der Benutzer kann die Komforttemperatur manuell wählen.
Mit dieser Funktion reguliert das Gerät automatisch seine Leistung, bis die gewählte
Komforttemperatur erreicht worden ist.
Funktion F6 Auswahl º F
Um diese Funktion zu aktivieren, muss die Taste ON/OFF gedrückt gehalten werden, bis
auf dem Display F6, erscheint, dann die Taste loslassen und es wird direkt ºF aktiviert. Um zu
ºC zurückzukehren, muss die Taste des Bedienfelds bei ausgeschalteter Anlage gedrückt
gehalten werden, dann erscheint auf dem Display die Blinkanzeige C
C
wird die Anzeige
dauerhaft, die Taste des Bedienfelds drücken. Beim Wechsel auf º C wird die Steuerung
deprogrammiert; erneut programmieren, siehe Abschnitt: Steuerung anmelden.

DINAMIC 1.2
Air conditioning for vehicles
20
GE
Funktionen der Fernbedienung:
Ein- / Ausschalten der Anlage (On/ Off).
Hinweis: Durch Drücken dieser Taste schaltet sich die
Anlage in der Betriebsart Automatik F4
Steuerung der Gebläsedrehzahl
Hinweis: Bendet sich die Anlage in der Betriebart Automatik
F4, und betätigt der Benutzer diese Taste , wechselt die
Anlage in die Betriebsart Manuell F0. So kann der Benutzer den gewünschten
Luftstrom durch Drücken dieser Taste wählen, wobei auf dem Display
die Angaben V1, V2, V3, V4, V5, V4, V3, V2, V1
Temperatursteuerung.
Die Komforttemperatur wird durch kurzes Drücken der Tasten (15 /27 ºC -
59/80 ºF) geregelt.
Zur Außerbetriebnahme der Fernbedienung Taste auf der Steuertafel gedrückt
halten, bis auf dem Display blinkend C
C
angezeigt wird. Sobald die Anzeige
kontinuierlich leuchtet, Taste der Steuerung vor Ablauf von 30 Sek. drücken;
sonst muss der gesamte Vorgang wiederholt werden.
Zum Anmelden der Fernbedienung bei abgeschalteter Anlage die Taste des Bedienfelds
gedrückt halten. Auf dem Display erscheint die blinkende Anzeige C
C
. Wenn das Blinken
aufhört, die Taste On/Off der Fernbedienung drücken, bevor 30 Sek. vergangen sind; die
Anlage sendet eine akustisches Bestätigungssignal aus. Sollte dies nicht der Fall sein, den
Vorgang komplett wiederholen.
Fernbedienung
Fernbedienung anmelden
Außerbetriebnahme der Fernbedienung
13
2
1
2
3
