Atención
Al instalar el equipo de aire acondicionado en el techo
se debe proteger la parte superior de la cabina con un
paño o manta protectora para evitar posibles arañazos.
Al instalar LITE en el techo hay que tener en cuenta
que, normalmente, las cabinas que vienen provistas de
escotilla, tienen una estructura suciente para soportar
el peso del equipo. Sin embargo, cuando no ocurra así y
sea necesario realizar corte en el techo o incluso si en el
caso de llevar escotilla el material no es lo sucientemente
resistente (caso de techo de bra, plástico, etc...) es el
instalador el que debe decidir, bajo su responsabilidad,
sobre la necesidad de reforzar el techo para evitar
posibles deformaciones, roturas, entradas de agua, etc...
habilitando los medios para que esto no ocurra.
!
Atención
Si durante el montaje el equipo se inclina o se abate
la cabina con el equipo montado, se deberá esperar
un mínimo de 60 minutos, desde que el quipo quede
horizontal, antes de ponerlo en marcha.
Herramientas
Juego de Llaves Torx
Juego de Llaves Allen
Llave ja 10, 13, 14
Tijeras
Flexómetro
Documentación incluída
Instrucciones de montaje 1001342953
Manual del usuario 1001335089
Diagnosis de averías 1001335088
Listado de recambios 1001342955
Garantía 220AA10017
!
Advertencias
!
El personal instalador debe poseer una formación
suciente en Aire Acondicionado de vehículos.
!
dirna Bergstrom, s.l. queda exenta de
responsabilidad si se producen averías que procedan
de una inadecuada manipulación o instalación
del equipo, o por modicaciones y sustituciones
efectuadas sin nuestra expresa autorización por
escrito.
!
Equipo precargado con gas refrigerante. (No
manipular el circuito de gas refrigerante).
!
Véase procedimiento de garantía del producto
incluido en Diagnosis de Averías.
!
Véase Manual de Usuario del equipo para el correcto
funcionamiento del mando a distancia y del panel de
control.
!
Al nalizar la instalación se debe entregar al usuario:
Manual del Usuario, Garantía y Diagnosis de
averías.
Recomendaciones
Para el montaje
• Antes de iniciar el montaje leer las instrucciones y seguirlas
durante el proceso de instalacion.
• Usar las herramientas adecuadas para cada operación.
Electricidad
• Desconectar la llave de contacto.
• Desconectar la batería antes de empezar el montaje.
• Asegurar el conexionado de los componentes eléctricos,
vericando su correcto encaje.
Simbología
Frágil
Atención corte!
Riesgo eléctrico
!
Atención: El cableado de alimentación no está
incluido en el kit de montaje estándar. Consultar
disponibilidad de cableado como accesorio.

3
LITE ES
®
1
1
11

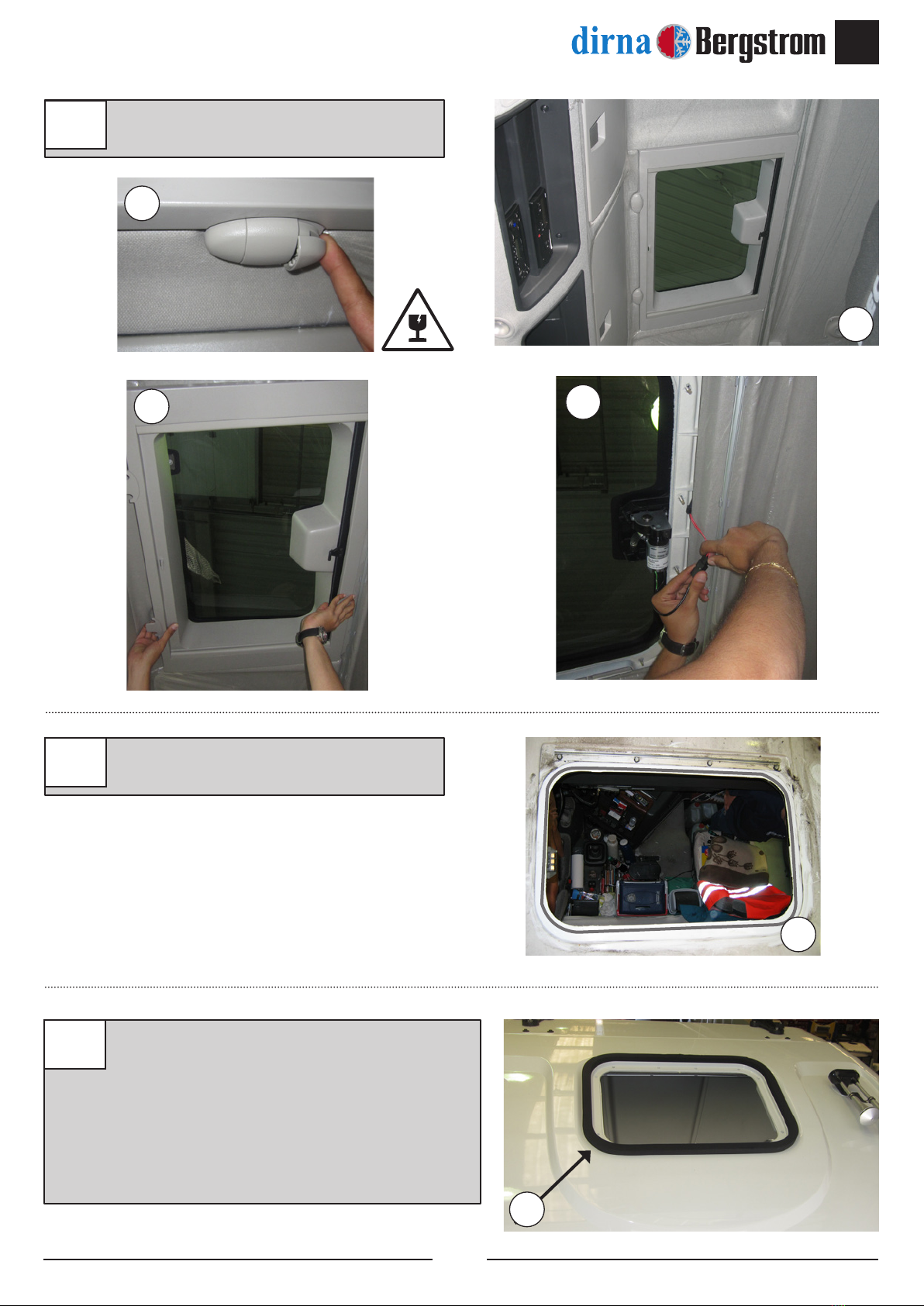

1Desmontar tapa escotilla, los elementos
de jación y entregar al cliente (*).
2
2Quitar los residuos sobrantes adheridas
al techo antes de pegar la junta EPDM.
2a
2a Pegue la junta EPDM alrededor del hueco
de escotilla (mirar el detalle para cortar los
bordes nales de unión de la junta).
• Iveco Stralis cabina AD (corta): Junta
25x15.
• Iveco Stralis cabina AT y AS (larga y extra
larga): Junta 35x35.

4
LITE
ES
®
Junta
Junta
Eliminar
Junta
Junta
Junta
Techo cabina
Junta
100 mm Aprox. (papel protector)
15 mm
A
COMO CORTAR LA JUNTA EPDM PARA EVITAR
FILTRACIÓN DE AGUA EN LA CABINA
A- Pegar la junta, manteniendo 100 mm de
papel protector por cada lado.
B- Quita los dos piezas de papel.
C- Pegue presionado ambos nales.
!
BC
3Posicionar el equipo LITE en el hueco de la
escotilla en la posición indicada. 3

5
LITE ES
®
4
5
6

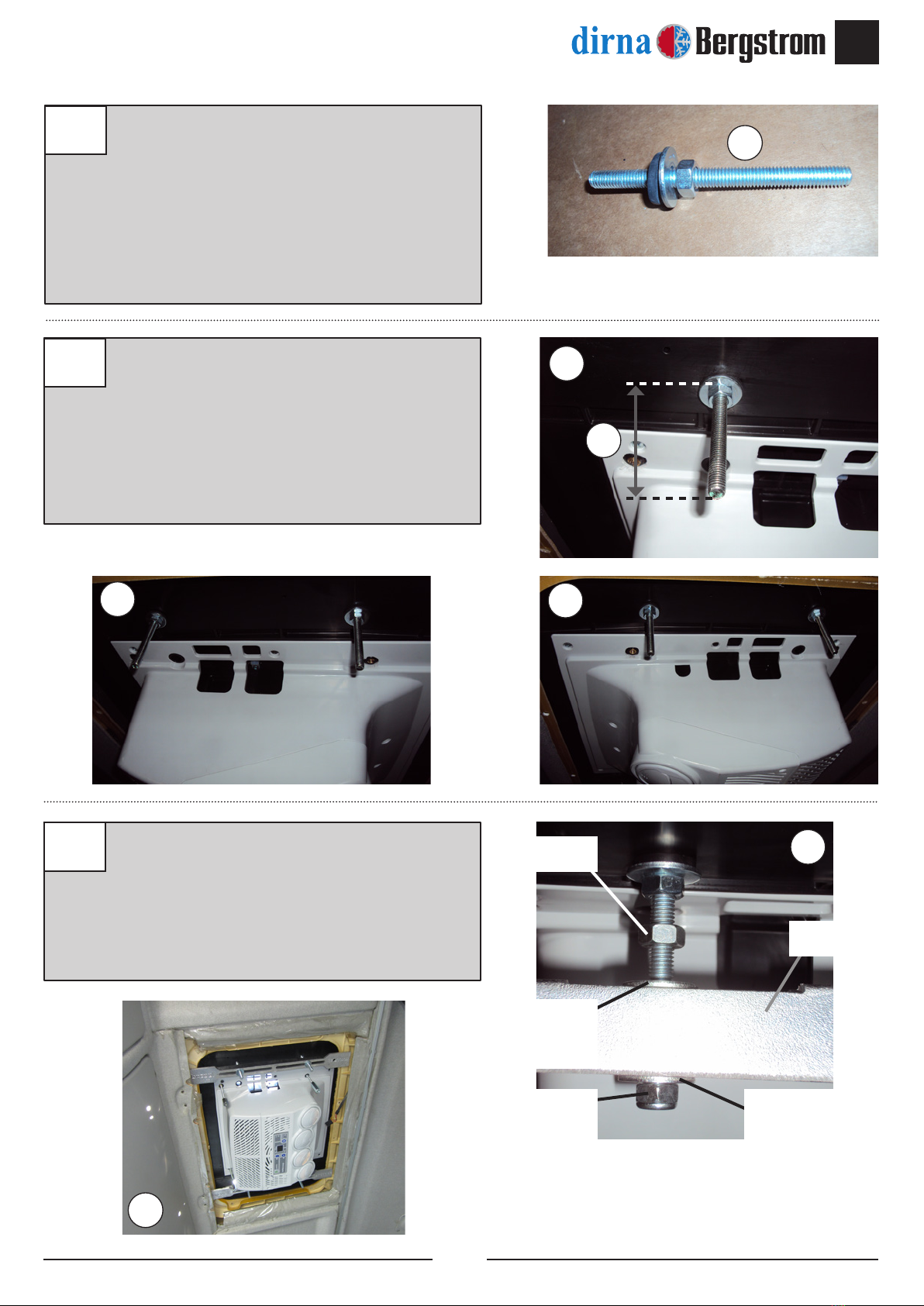

Roscar en cada espárrago M8 suministrado
una tuerca M8 y colocar una arandela plana
Ø 8 y una arandela de goma como se indica.
(*) Iveco Stralis cabina AD (cabina corta):
Espárrago M8 L=85.
(*) Iveco Stralis cabina AT (cabina larga) y
AS (cabina extra larga): Espárrago M8
L=95.
Roscar espárragos M8 en insertos de la base
dejándoles a la medida indicada y apretar
tuercas contra la base del equipo.
(*) Iveco Stralis cabina AD (cabina corta):
70 mm.
(*) Iveco Stralis cabina AT (cabina larga) y
AS (cabina extra larga): 80 mm.
Roscar una tuerca M8 en cada espárrago
y colocar arandela plana Ø 8, posicionar
soportes sobre espárragos sujetándolos con
una arandela y una tuerca M8 autoblocantes
sin apretar ésta.
Atención: Los soportes van debajo del
tapizado.
*
*
5
5
5
6
6
Tuerca M8
Soporte
Arandela
plana Ø 8
ala ancha
Tuerca M8
autoblocante
Arandela plana
Ø 8 ala ancha

6
LITE
ES
®
7
8
Presentar consola (parte estrecha en la parte
delantera (*) y centrar equipo de forma que
quede donde estaba ubicada la original y
quitar consola (el equipo queda dejando 130
mm desde el borde de la escotilla al centro de
los espárragos de M8 de la parte delantera
(Y)).
Atención: Es muy importante vericar por la
parte interior, que una vez centrado el equipo
no quedan por dentro de la junta, las rejillas
de entrada de aire del condensador, para
evitar la entrada de agua en el interior de la
cabina a través de ellas.

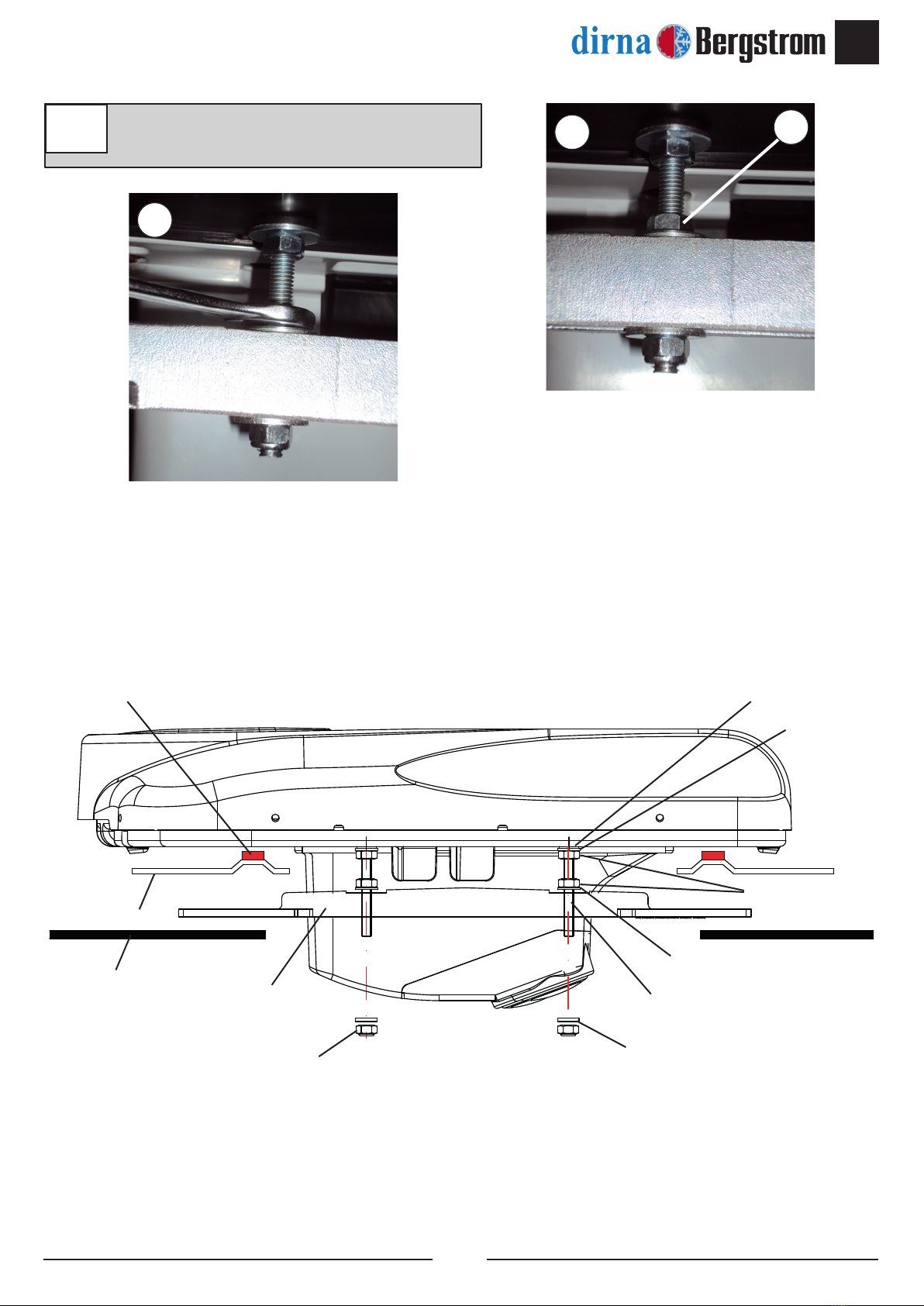

Apretar las tuercas de los soportes hasta que
quede la medida indicada entre la base del
equipo y la parte inferior del soporte.
(*) Iveco Stralis cabina AD (cabina corta):
45 mm.
(*) Iveco Stralis cabina AT (cabina larga) y
AS (cabina extra larga): 60 mm.
7
7
Cabina AT - AS larga y extra larga.
Cabina A-B corta.
8
*
*
Y
*
130 mm

7
LITE ES
®
*
9Apretar tuercas (*) contra el soporte. 9
9
Vista explosionada hasta la jación de los soportes
Tapizado
Techo cabina
Junta EPDM Arandela de goma
Arandela plana
Ø8 ala ancha
Arandela plana
Ø8 ala ancha
Tuerca M8/125
autoblocante
Arandela plana
Ø 8 ala ancha
Soporte de
jación Espárrago M8
Tuerca M8/125

8
LITE
ES
®
10
11

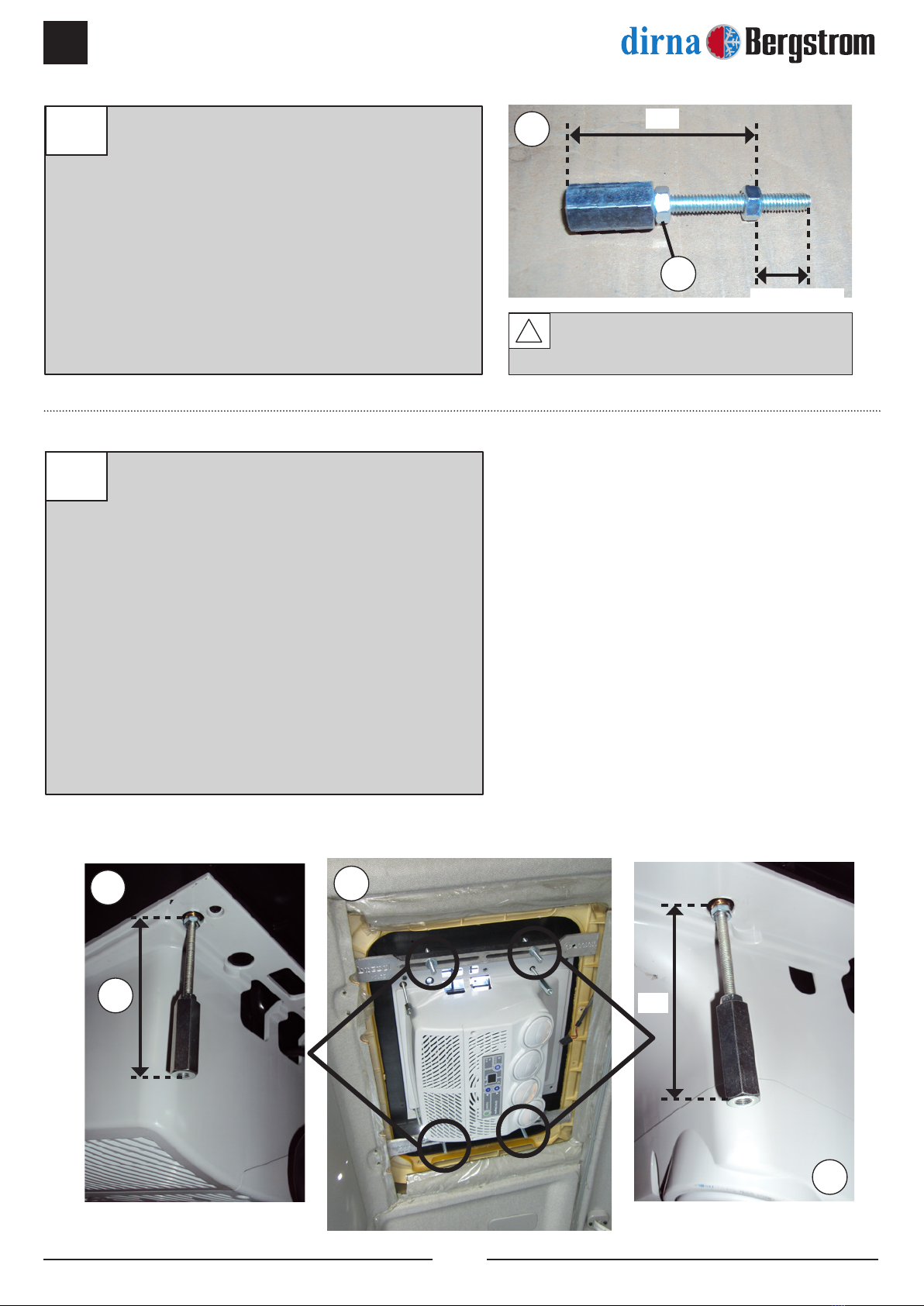

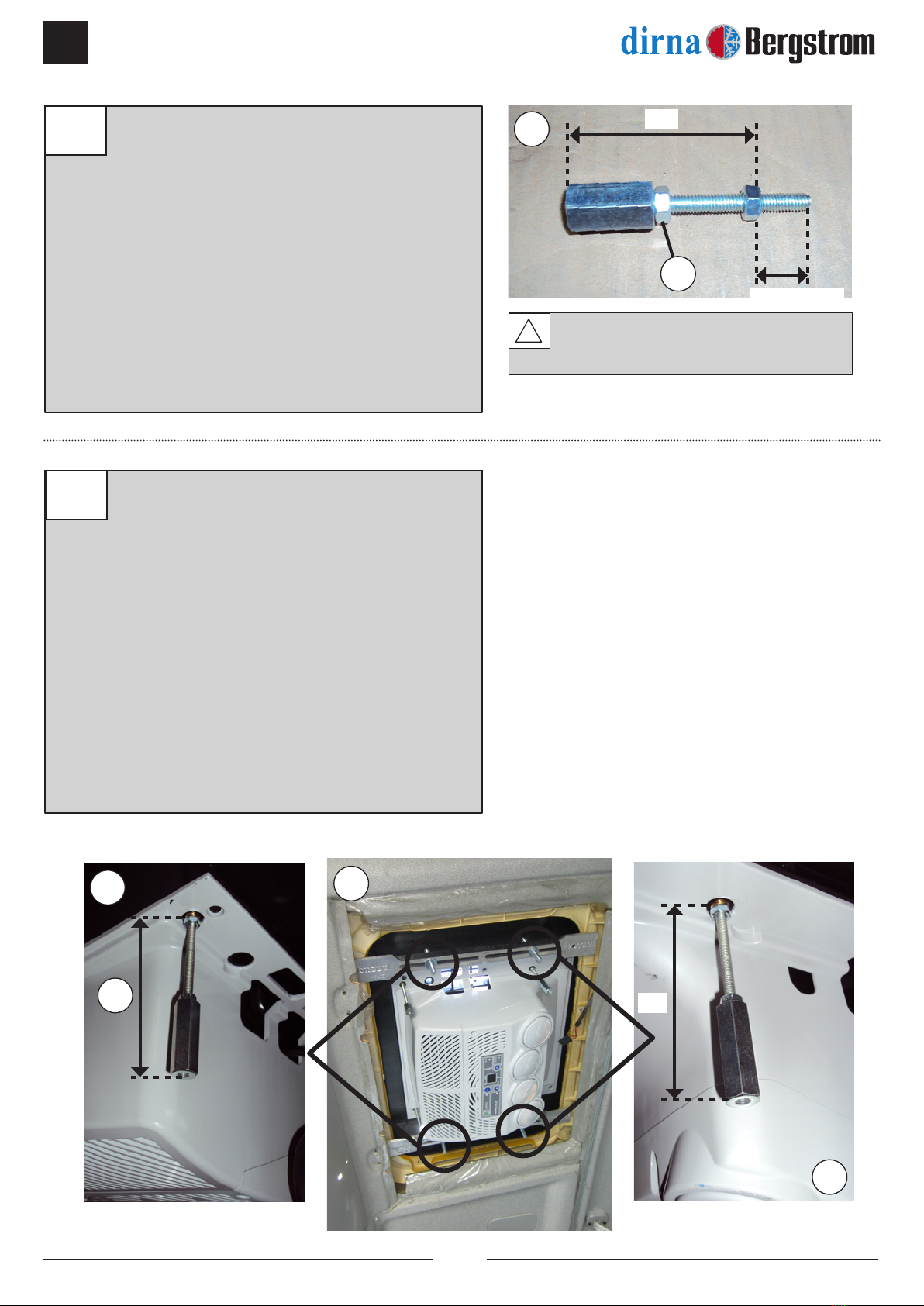

Roscar (1) separador hexagonal y (2) tuercas
M6/100 en cada espárrago M6 y dejar a
medidas indicadas. Apretar tuerca (*) cibtra
separador hexagonal.
(Y) Iveco Stralis cabina AD (cabina corta) -
Espárrago (L=80):
En parte delantera: 79 mm.
En parte trasera: 87 mm.
(Y) Iveco Stralis cabina AT (cabina larga)
y AS (cabina extra larga) - Espárrago
(L=100):
En parte delantera: 113 mm.
En parte trasera: 108 mm.
Roscar espárragos 10 mm en insertos M6 de
la base y apretar tuercas contra insertos.
Atención: Dejar separadores hexagonales a
las medidas indicadas de la parte delantera y
trasera.
(*) Iveco Stralis cabina AD (cabina corta):
79 mm.
(*) Iveco Stralis cabina AT (cabina larga) y
AS (cabina extra larga): 113 mm.
(Y) Iveco Stralis cabina AD (cabina corta):
87 mm.
(Y) Iveco Stralis cabina AT (cabina larga) y
AS (cabina extra larga): 108 mm.
10
10 (+0 / -2)
Y
Y
*
11 11
11
*
Atención: La distancia nunca debe
ser más de 10 mm.
!
PARTE DELANTERA PARTE TRASERA

9
LITE ES
®
12
13

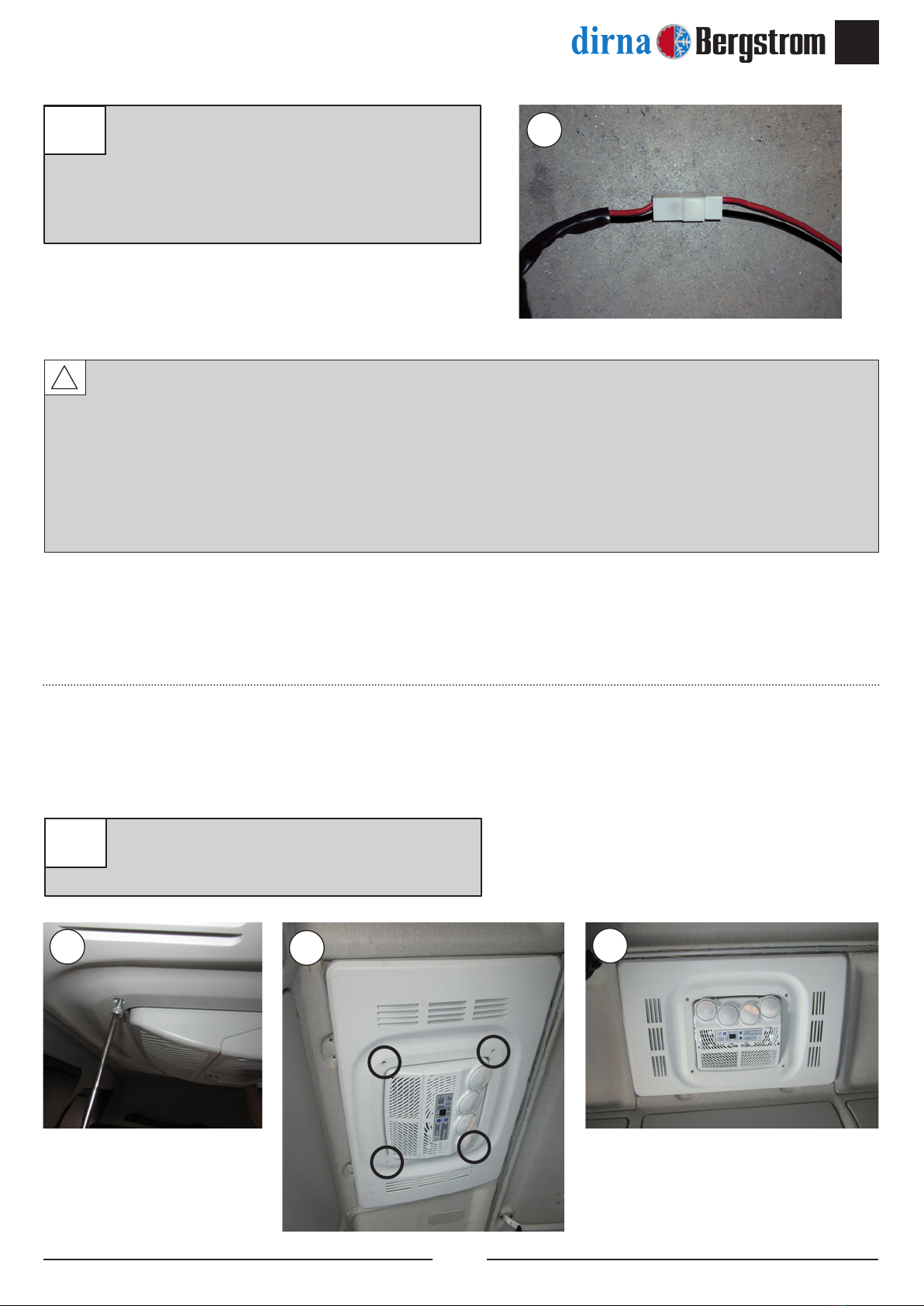

Llevar cables de alimentación hasta escotilla y
grapar en éstos los terminales suministrados
y colocar caja de 2 vías suministrada.
Atención: Hacer coincidir cables según se
indica R= (+) y N= (-).
Introducir consola en el frente y jar con
(4) tornillos 6/100x15 allen roscando en los
separadores hexagonales.
12
Atención: El cableado que se debe instalar debe ser de 6 mm de sección, el cable (+) debe ir protegido
con un fusible de 30A.
Importante: Debido al complejo sistema de regulación electrónica del equipo, la toma de corriente debe
realizarse directamente a la batería o a un punto autorizado, no a cualquier otro punto que dé servicio a
otros accesorios del vehículo, teniendo la precaución de no invertir la polaridad al realizar la conexión.
Importante: Para la puesta en marcha consultar el manual de usuario.
!
13 13 13

10
LITE
ES
®
14 Colocar tapones para cubrir tornillos de
jación de la consola. 14
15
15
14
Vista explosionada hasta la jación de las consolas
Tornillo 6/100x15
allen
Tapón Separador hexagonal
M6/100
Espárrago M6 Tuerca M6
Tapizado
Consola
Techo cabina
15 Montar tornillos suministrados M6/100x15 con
arandela en roscas originales.

11
LITE ES
®
N
N
N
N
N N
Na
N
R
N
Na
R
R N
R
M
R N
N
Az
R
R M
B
M
R
R
R
M
B
B
N
N
M
B
B
M
M
R
M
M
Na
R
A
N
N
N
R
R
N
R
N

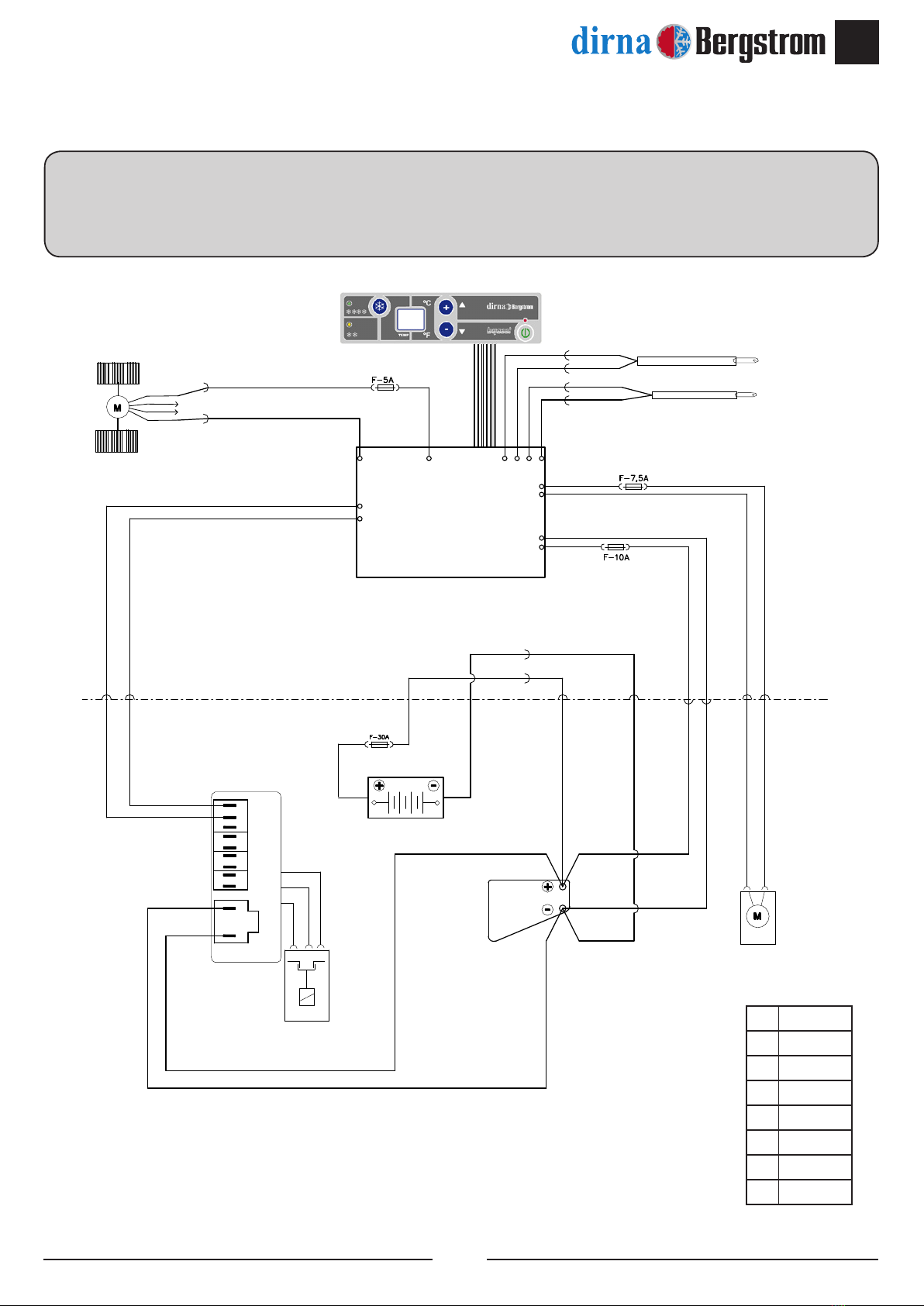

Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la placa de
mandos no se enciende y el equipo no funciona.
Az Azul
N Negro
RRojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Sensor
antihielo
Control
electrónico
Soplador
Centro de
conexiones
Compresor
Control
compresor
Ventilador del
condensador
Batería
o toma original autorizada

12
LITE
EN
®
!
Warning
When installing air conditioning equipment on roof, the
upper cabin part must be protected with a cloth or a
protective blanket to avoid possible scratches. When
installing LITE on roof, take into account that, normally,
cabins equipped with a hatch have a strong enough
structure to hold equipment weight. However, if it is not
the case and it is necessary to carry out a cut in the roof
or, although it has a hatch, the material is not resistant
enough (if roof is made of bre, plastic, etc...), it is the
installer who will have to decide, under his responsibility,
if it is necessary to reinforce the roof to avoid possible
deformations, breaks, water entries, etc., habilitating the
means required to stop it from occurring.
!
Warning
If the unit slants during assembly, wait for at least
60 minutes with the unit in horizontal position before
starting it up.
Tools
Torx wrenches set
Allen wrenches set
Open-jawed spanner 10, 13, 14
Scissors
Flexo-meter
Documentation included
Mounting instructions 1001342953
User’s guide 1001335089
Troubleshooting 1001335088
Parts list 1001342955
Warranty 220AA10017
!
Warnings
!
The installing personnel must have a sufcient
training in vehicles air conditioning.
!
dirna Bergstrom, s.l. shall not be responsible for
breakdowns or damages coming from an inadequate
handling or installation of the equipment or from
modications and substitutions carried out without
our express and written authorisation.
!
Equipment pre-charged with refrigerating gas.
(Do not handle refrigerating gas circuit).
!
Please see product warranty procedure included in
Troubleshooting.
!
Please see equipment User’s Guide for its correct
functioning of the remote control and control panel.
!
Once installation is nished, the following documents
must be handed over to the user: User’s Guide,
Warranty and Troubleshooting.
Assembly
Recommendations
• Before starting assembly, please read instructions and
follow them during installation process.
• Use the adequate tools for each operation.
Electricity
• Disconnect ignition key.
• Disconnect battery before starting assembly.
• Make sure electric components are securely connected,
checking their correct tting.
Symbology
Fragile
Beware of cuts!
Electrical hazard
!
Caution: The power cabling is not included in the
standard assembly kit. Check availability of cabling
as an accessory.

13
LITE EN
®
1
1
11
1Take down the hatch cover and the
fastening elements and hand them over
to the customer (*).
2Remove any waste stuck to the roof
before attaching the EPDM seal.
2a
2a Attach the EPDM seal around the hatch gap
(see the details to cut the ends of the seal
joint).
• Iveco Stralis AD cabin (short): 25x15 seal.
• Iveco Stralis AT and AS cabin (long and
extra long): 35x35 seal.
2

14
LITE
EN
®
Gasket
Gasket
Remove
Gasket
Gasket
Gasket
Cabin roof
Gasket
100 mm Approx. (protection paper)
15 mm
A
HOW TO CUT EPDM GASKET TO AVOID WATER
FILTRATION INTO THE CABIN
A- Glue gasket, keeping 100 mm of protection
paper at each side.
B- Remove the two pieces of paper.
C- Glue by pressing both ends.
!
BC
3Place the LITE unit in the hatch gap in the
indicated position. 3

15
LITE EN
®
4
5
6
Screw an M8 nut on each M8 stud and
position a Ø8 at washer and a rubber washer
as indicated.
(*) Iveco Stralis AD cabin (short cabin):
Stud M8 L=85.
(*) Iveco Stralis AT cabin (long cabin) and
AS cabin (extra long cabin): Stud M8
L=95.
Screw M8 studs in the base inserts, leaving
them at the indicated measurement and
tighten the nuts against the base of the unit.
(*) Iveco Stralis AD cabin (short cabin): 70
mm.
(*) Iveco Stralis AT cabin (long cabin) and
AS cabin (extra long cabin): 80 mm.
Screw an M8 nut on each stud and position a
Ø8 at washer, position supports on the studs,
securing them with a washer and a self-locking
M8 nut without tightening.
Caution: The supports are placed below the
upholstery.
*
*
5
5
5
6
6
M8 Nut
Support
Ø8 Flat
wide-rimmed
washer
M8 Self-locking
nut
Ø8 Flat wide-
rimmed washer

16
LITE
EN
®
8Tighten the nuts of the mounts, through to the
indicated measurement between the base of
the unit and the bottom part of the support.
(*) Iveco Stralis AD cabin (short cabin): 45
mm.
(*) Iveco Stralis AT cabin (long cabin) and
AS cabin (extra long cabin): 60 mm.
8
*

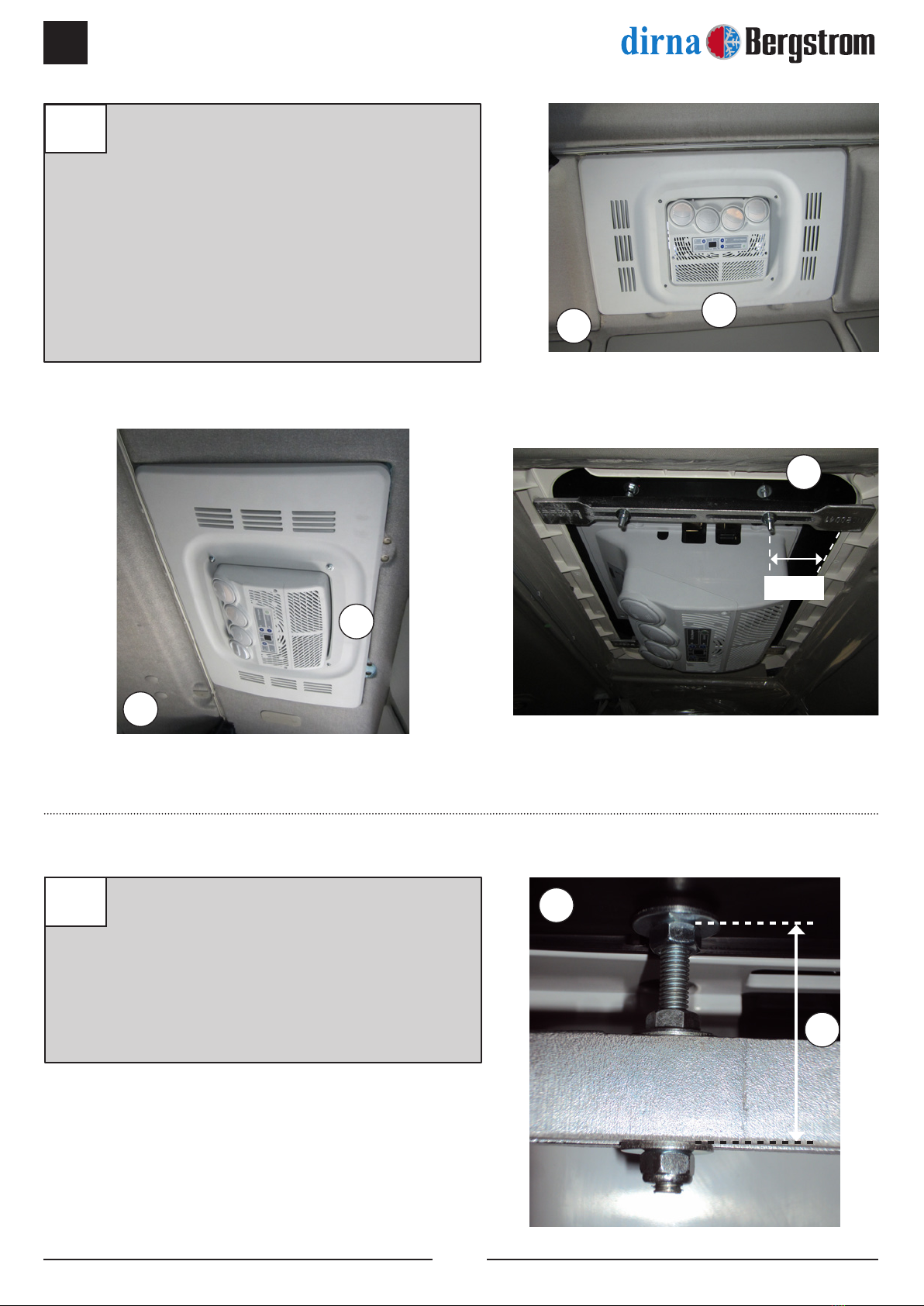

7Line up console (narrow part at the front (*)
and centre equipment so that it remains where
the original was and remove console (the
equipment will leave a distance of 130 mm
from the edge of the hatch to the centre of the
M8 studs of the front part (Y)).
Caution: It is very important to check on the
inside, that once the equipment is centred, the
condenser air inlet grilles are not inside the
seal, to prevent water from entering inside the
cabin through them. 7
7
Long and extra long AT - AS cabin.
Short A-B cabin.
*
Y
*
130 mm

17
LITE EN
®
*
9Tighten the nut (*) on the support. 9
9
Exploded view through to mount piece fastenings
Upholstery
Cabin roof
EPDM seal Rubber washer
Ø8 Flat wide-rimmed
washer
Ø8 Flat wide-rimmed
washer
M8/125 Self-locking
nut
Ø8 Flat wide-rimmed
washer
Fastening mount M8 Stud
M8/125 Nut

18
LITE
EN
®
10
11
Screw (1) hex spacer and (2) M6 / 100 nuts on
M6 each stud and leave at the measurements
indicated. Tighten nut (*) against hex spacer.
(Y) Iveco Stralis AD cab (short cab) - Stud
(L = 80):
In the front: 79 mm.
In the rear: 87 mm.
(Y) Iveco Stralis AT cab (long cab) and AS
(extra long cab) - Stud (L = 100):
In the front: 113 mm.
In the rear: 108 mm.
Screw 10 mm studs in the M6 inserts of the
base and tighten the nuts against the inserts.
Caution: Leave hexagonal spacers at the
indicated measurements of the front and back
section.
(*) Iveco Stralis cabina AD (short cabin): 79
mm.
(*) Iveco Stralis cabina AT (long cabin) y AS
(extra long cabin): 113 mm.
(Y) Iveco Stralis cabina AD (short cabin): 87
mm.
(Y) Iveco Stralis cabina AT (long cabin) y
AS (extra long cabin): 108 mm.
10
10 (+0 / -2)
Y
Y
*
11 11
11
*
Caution: The distance should never
be more than 10 mm.
!
FRONT PART REAR PART

19
LITE EN
®
12
13
Run power cables to the hatch and secure the
supplied terminals on them, positioning the
supplied 2-way box.
Caution: Match the cables as indicated R=
(+) and N= (-).
Place the console on the front and secure with
(4) 6/100x15 Allen screws, screwing on the
hexagonal spacers.
12
Caution: The cable to be installed must be 6 mm section; the (+) cable must be protected with a 30A
fuse.
Important: Due to the equipment’s complex electronic regulation system, the current connection must
be made directly to the battery point or authorised connection point, and not to any other point which
services other accessories of the vehicle, taking the precaution to not invert polarity when making the
connection.
Important: Check the user manual for starting up.
!
13 13 13

20
LITE
EN
®
14 Position caps to cover the console attachment
screws. 14
15
15
14
Exploded view through to the console fastenings
6/100x15 Allen
screw
Cap M6/100 Hexagonal
spacer
M6 Stud M6 Nut
Upholstery
Console
Cabin roof
15 Mount M6 / 100x15 screws supplied with
washer on original threads.
