dirna Bergstrom Bycool Green Line Compact 3.0 User manual

COMPACT 3.0
1001217242
F-4218 rev.01
Instrucciones de Montaje ES Spanish
Mounting Instructions EN English
Instructions de Montage FR French
Montageanweisungen GE German
Istruzioni di Montaggio IT Italian
®

2
COMPACT
ES
®
!
Atención
Al instalar el equipo de aire acondicionado en el techo
se debe proteger la parte superior de la cabina con un
paño o manta protectora para evitar posibles arañazos.
Al instalar Compact en el techo hay que tener en cuenta
que, normalmente, las cabinas que vienen provistas de
escotilla, tienen una estructura suciente para soportar
el peso del equipo. Sin embargo, cuando no ocurra así y
sea necesario realizar corte en el techo o incluso si en el
caso de llevar escotilla el material no es lo sucientemente
resistente (caso de techo de bra, plástico, etc...) es el
instalador el que debe decidir, bajo su responsabilidad,
sobre la necesidad de reforzar el techo para evitar
posibles deformaciones, roturas, entradas de agua, etc...
habilitando los medios para que esto no ocurra.
!
Atención
Si durante el montaje el equipo se inclina o se abate
la cabina con el equipo montado, se deberá esperar
un mínimo de 60 minutos, desde que el quipo quede
horizontal, antes de ponerlo en marcha.
Herramientas
Juego de Llaves Torx
Juego de Llaves Allen
Llave ja 10,13, 14
Tijeras
Flexómetro
Documentación incluída
Instrucciones de montaje 1001217242
Manual del usuario 1001218019
Diagnosis de averías 1001218025
Garantía 220AA10017
!
Advertencias
!
El personal instalador debe poseer una formación
suciente en Aire Acondicionado de vehículos.
!
dirnaBergstrom,s.l.quedaexentaderesponsabilidad
si se producen averías que procedan de una
inadecuada manipulación o instalación del equipo,
o por modicaciones y sustituciones efectuadas sin
nuestra expresa autorización por escrito.
!
Equipo precargado con gas refrigerante. (No
manipular el circuito de gas refrigerante).
!
Véase procedimiento de garantía del producto
incluido en Diagnosis de Averías.
!
Véase Manual de Usuario del equipo para el correcto
funcionamiento del mando a distancia y del panel de
control.
!
Al nalizar la instalación se debe entregar al usuario:
Manual del Usuario, Garantía y Diagnosis de
averías.
Recomendaciones
Para el montaje
• Antes de iniciar el montaje leer las instrucciones y
seguirlas durante el proceso de instalacion.
• Usar las herramientas adecuadas para cada operación.
Electricidad
• Desconectar la llave de contacto.
• Desconectar la batería antes de empezar el montaje.
• Asegurar el conexionado de los componentes
eléctricos, vericando su correcto encaje.
Simbología
Frágil
Atención corte!
Riesgo eléctrico

3
COMPACT ES
®
!
!
!
!
Por norma general el techo de las cabinas van
con los refuerzos sucientes para soportar el
peso de equipo, si esto no fuera así hay que
reforzar el techo de la cabina para que este no
se deforme y aguante el peso del equipo.
Si se efectúan cortes o taladros en la chapa
del vehículo, es recomendable aplicar pintura
anticorrosiva en los mismos para evitar la
corrosión.
En vehículos que no lleven escotilla, pero
llevan marcado en el techo el contorno para
su colocación, hay que efectuar corte en el
contorno premarcado, dejando la distancia
necesaria para la colocación de la junta.
Esta operación se realiza siempre con la
autorización del cliente.
En vehículos que no lleven escotilla y no
lleven marcado en el techo el contorno para
la instalación de ésta, hay que efectuar corte a
las medidas indicadas en el lugar elegido para
la colocación del equipo. Ésta operación se
realizará siempre con la autorización del
cliente.
210 mm
460 mm
300 mm
485 mm
==
Sentido de la marcha
(4) Ø 9
43 mm

4
COMPACT
ES
®
1
!
Desmontar tapa escotilla, los elementos de
jación y entregar éstos al cliente.
Antes de empezar con el montaje, montar
rejilla entrada aire delantera.
2Quitar los residuos sobrantes adheridas al
techo antes de pegar la junta EPDM.
1
2
VEHÍCULOS CON ESCOTILLA ORIGINAL

5
COMPACT ES
®
3En algunos modelos, el tapizado no deja
hueco para introducir los soportes de jación,
por lo que se darán los cortes con las medidas
indicadas en la foto.
3
TODOS LOS MODELOS
4
4a
4En caso de que vehículo tenga spoiler con
la barra central, cortar la barra mostrada por
líneas de punto para instalar el equipo.
Esta operación se realiza siempre con la
autorización del cliente.
4a Pegue la junta EPDM alrededor del hueco de
escotilla o del corte efectuado (mirar el detalle
para cortar los bordes nales de unión de la
junta).
Atención: En el corte realizado con taladros
pegar la junta alrededor de los taladros.
4a
Sentido de la marcha
Junta EPDM

6
COMPACT
ES
®
Junta
Junta
Eliminar
Junta
Junta
Junta
Techo cabina
Junta
100 mm Aprox. (papel protector)
15 mm
A

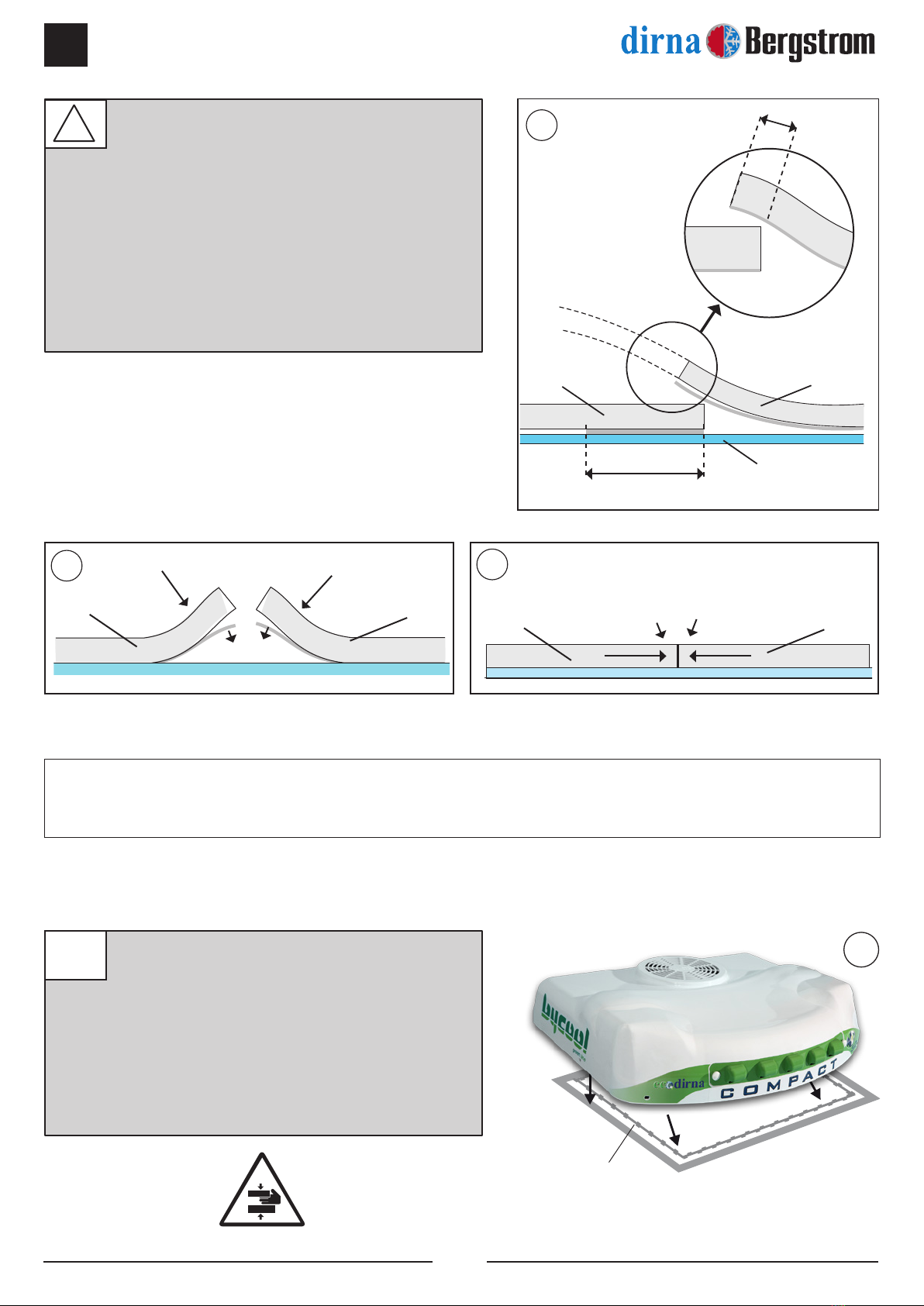

COMO CORTAR LA JUNTA EPDM PARA
EVITAR FILTRACIÓN DE AGUA EN LA
CABINA
A- Pegar la junta, manteniendo 100 mm de
papel protector por cada lado.
B- Quitar los dos piezas de papel.
C- Pegue presionado ambos nales.
!
BC
5EXTERIOR CABINA:
Posicionar el Compact en el hueco de la
escotilla.
Atención! Al colocar el equipo encima del
hueco escotilla, revisar que las salidas de
desagüe no queden obstruidas por la junta
EPDM.
Escotilla
5
VEHÍCULOS CON ESCOTILLA ORIGINAL O PREMARCADO EN EL TECHO
PARA LA COLOCACIÓN DE LA ESCOTILLA

7
COMPACT ES
®

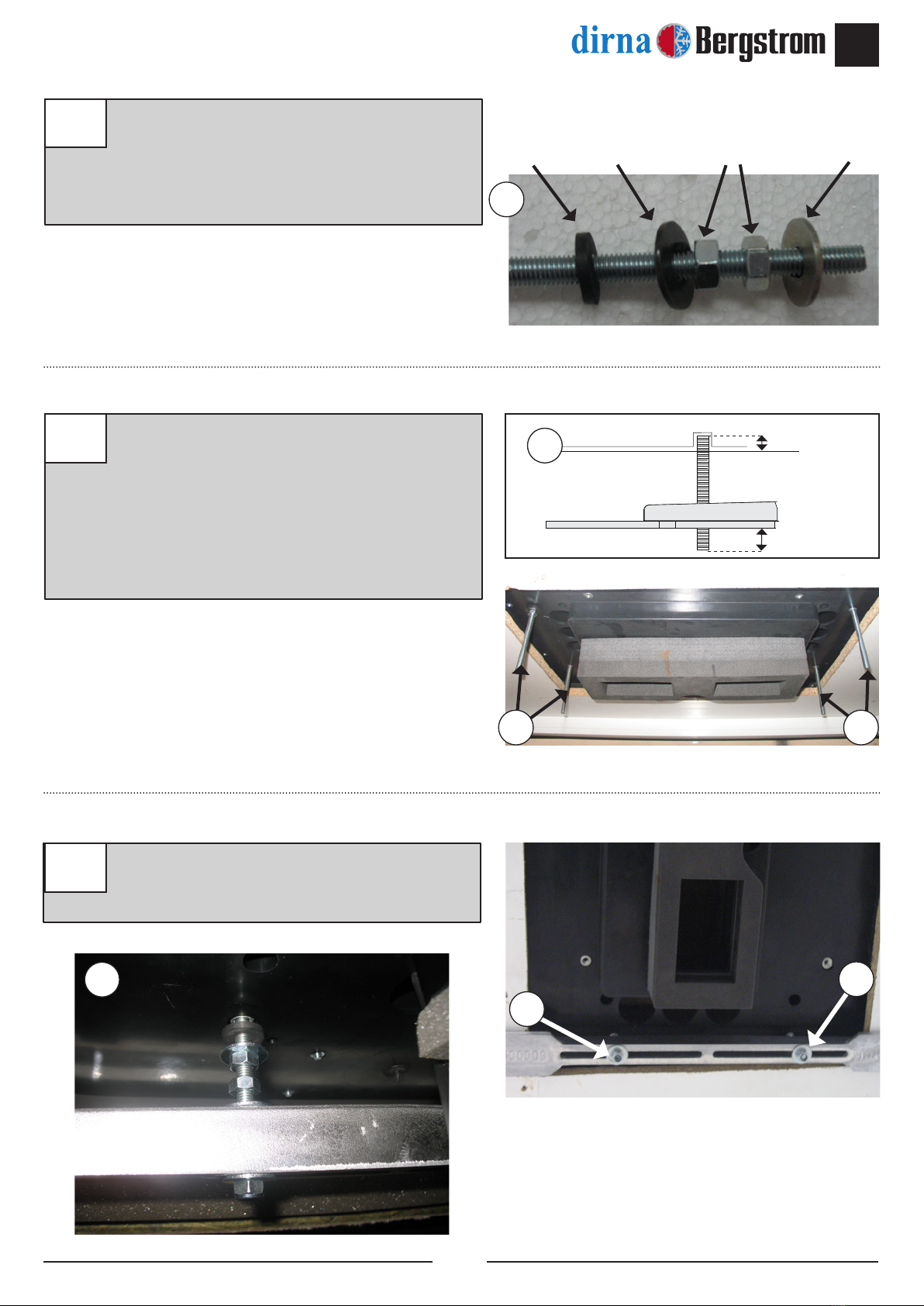

7INTERIOR CABINA:
Roscar 5 mm aproximadamente (4) espárragos
8/125x100-70 o 120, la medida se elegirá
tras presentar los soportes de sujección y
teniendo en cuenta que los espárragos deben
sobresalir de los mismos por la parte inferior
unos 20 mm.
7
20 mm
5 mm
Soporte
Espárrago
Base
6Colocar (1) arandela Ø 7 de goma, (1)
arandela plana Ø 8 ala ancha, (2) tuerca M8
y (1) arandela plana Ø 8 ala ancha, en cada
uno de los espárragos anteriores; siguiendo
dicho orden.
7 7
6
Arandela
goma
Arandela plana
Ø 8 ala ancha
Arandela plana
Ø 8 ala ancha
Tuerca M8
8Colocar (2) soportes sujeción, con (1) arandela
y (1) tuerca autoblocante M8, sin llegar a
apretar.
8
88

8
COMPACT
ES
®
VEHÍCULOS SIN ESCOTILLA ORIGINAL Y SIN PREMARCADO EN EL TECHO
PARA LA COLOCACIÓN DE LA ESCOTILLA
5
6
7
Colocar (1) arandela Ø 7 de goma, (2)
arandela plana Ø 8 ala ancha Y (2) tuercas M8
en (4) espárragos M8 más cortos en posición
indicada.
Roscar 15 mm los espárragos en los insertos
M8 de la base y apretar las tuercas contra la
misma.
Atención: La arandela de goma queda contra
la base del equipo.
Posicionar el Compact sobre el corte
efectuado. Introduciendo los espárragos en
los taladros de Ø 9 (*) realizados a la vez que
el corte.
Atención: vericar que las salidas de
desagüe quedan por fuera de la junta EPDM y
no quedan obstruidos por la misma.
5
Arandela
goma
Arandela plana
Ø 8 ala ancha
Arandela plana
Ø 8 ala ancha
Tuerca M8

9
COMPACT ES
®
8Colocar (1) arandela plana Ø 8 ala ancha y (1)
tuerca M8/125 autoblocante y apretar hasta
que la junta de EPDM se comprima entre 3 y
6 mm, después apretar la tuerca que queda
por encima del techo de la cabina contra éste.
¡Vericar la estanqueidad de la junta EPDM
entre la base del equipo y el techo de la
cabina!
¡Si fuera necesario reforzar techo de la
cabina colocando soporte pegado a la
parte inferior del techo de la cabina y
jándolo con las arandelas Ø 8 y tuercas
M8/125 autoblocantes!
8
Soporte de refuerzo
TODOS LOS MODELOS
9Colocar canalizador gomaespuma quedando
la parte más blanda en la base del equipo.
Atención: Dependiendo de la cabina, es
posible que sea necesario usar los (2)
canalizadores suministrados para que el
panel de distribución de aire quede totalmente
ajustado con ellos.
9

10
COMPACT
ES
®
10 Roscar 10 mm (4) espárragos M6 x 55 o
80, donde se indica, según distancia (D) del
esquema del punto 16.
11 Colocar (1) arandela Ø6 de goma, (1) arandela
plana Ø6 ala ancha y (1) tuerca M6, sobre
cada uno de los espárragos de M6. Apretar
tuerca, a continuación apretar tuerca hasta
que la arandela de goma quede un poco
oprimida.
10
(D) mm
Arandela
goma
Arandela
ala ancha
Tuerca M6
10
12 Colocar (1) tuerca M6 sin apretar en cada
espárrago.
Tuerca M6
11
12

11
COMPACT ES
®
13 Entre la base y el panel interior de distribución
de aire, conectar (2) cajas de dos vías de
sensor antihielo (cables blancos) y sensor aire
de retorno (cables negros), caja de 4 vías del
soplador, (2) cables de comunicación y caja
de 8 vías de cableado a conexión con control
electrónico.
Cable de comunicación
Soplador
Sensor antihielo
Caja de 8 vías
sensor aire de retorno
cable de comunicación
13

12
COMPACT
ES
®
Panel interior de distribución de aire
Tapizado
Junta
EPDM
Techo cabina Tuerca M6
Espárrago M6
14 Base Compact
Gomaespuma

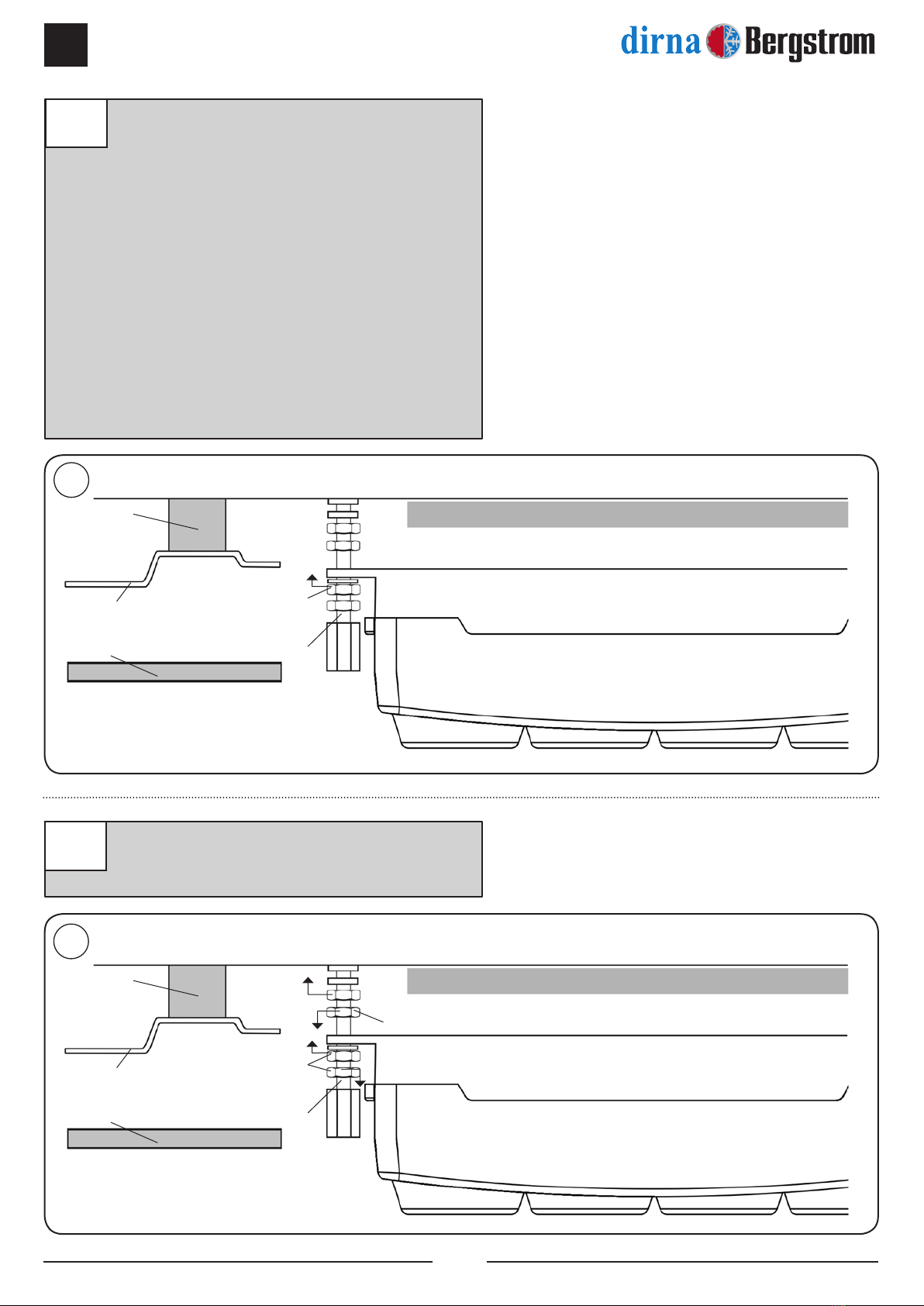

14 Colocar el panel interior de distribución de
aire en los espárragos anteriores con (1)
arandela M6 ala ancha y (1) tuerca M6 en
cada espárrago. Apretar tuercas hasta que el
canalizador del panel interior de distribución
de aire haga tope en goma espuma superior
del equipo.
Importante: El canalizador del panel
interior de distribución de aire debe hacer
tope contra la goma espuma superior del
equipo para evitar fugas de aire.
Tener la precaución de no pillar los
cableados entre el canalizador y la
gomaespuma colocada en la base del
equipo.
Tuerca M6 (12)
Tapizado
Junta
EPDM
Techo cabina Tuerca M6
Espárrago M6
15 Base Compact
Gomaespuma
15 Apretar tuerca del punto 12 hasta hacer tope
con la parte superior del panel interior de
distribución de aire.
Panel interior de distribución de aire

13
COMPACT ES
®

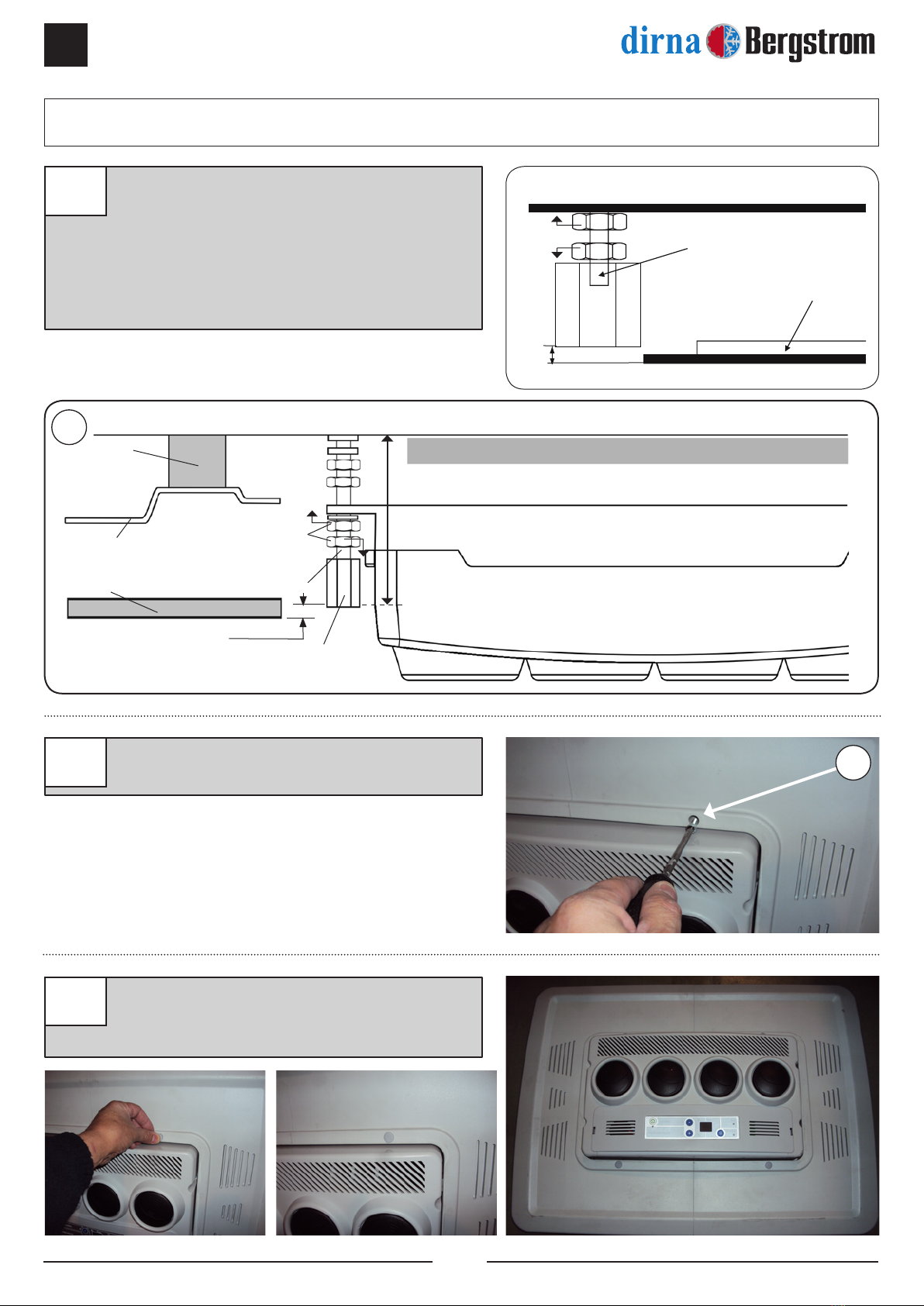

15a Presentar consola y centrar el equipo en el
sitio más conveniente del techo de la cabina.
Una vez centrado quitar consola.
Comprobar la
compresión de la
junta EPDM usando
un exómetro en las
cuatro esquinas.
Junta EPDM
Base
Soporte
Apretar las tuercas hasta el
apriete de la junta de goma
entre 3 y 6 mm.
3-6mm.
Techo cabina
Junta EPDM
10 mm*
(*) (aprox. después de apretar)
15b Fijar los soportes de sujeción apretando las
tuercas hasta el apriete de la junta de EPDM
exterior del equipo entre 3 y 6 mm.
Importante: Para evitar posibles ltraciones
de agua al interior de la cabina se debe
asegurar el apriete de la junta EPDM con la
base del Compact tal y como se indica en el
esquema.
15c Apretar (4) tuercas M8 al soporte y (4) a la
base del Compact.
VEHÍCULOS CON ESCOTILLA ORIGINAL O PREMARCADO EN EL TECHO
PARA LA COLOCACIÓN DE LA ESCOTILLA
15b
15c
15b
15b

14
COMPACT
ES
®
Hexágono sujeción frente
Tapizado
1 mm
Aprox.
Base Compact
(A)
16 Colocar tuerca M6 (A) tras la tuerca de
jación del panel interior de distribución de
aire en cada espárrago. Colocar hexágonos
M6 roscándolo hasta que quede 1 mm por
encima del tapizado. Desenroscar tuercas M6
(A) de este punto hasta que haga tope con los
hexágonos y apretar contra estos.
Tapizado
1 mm.
Junta
EPDM
Techo cabina
Hexágonos M6
Tuerca M6
Espárrago M6
16 Base
(A)
Gomaespuma

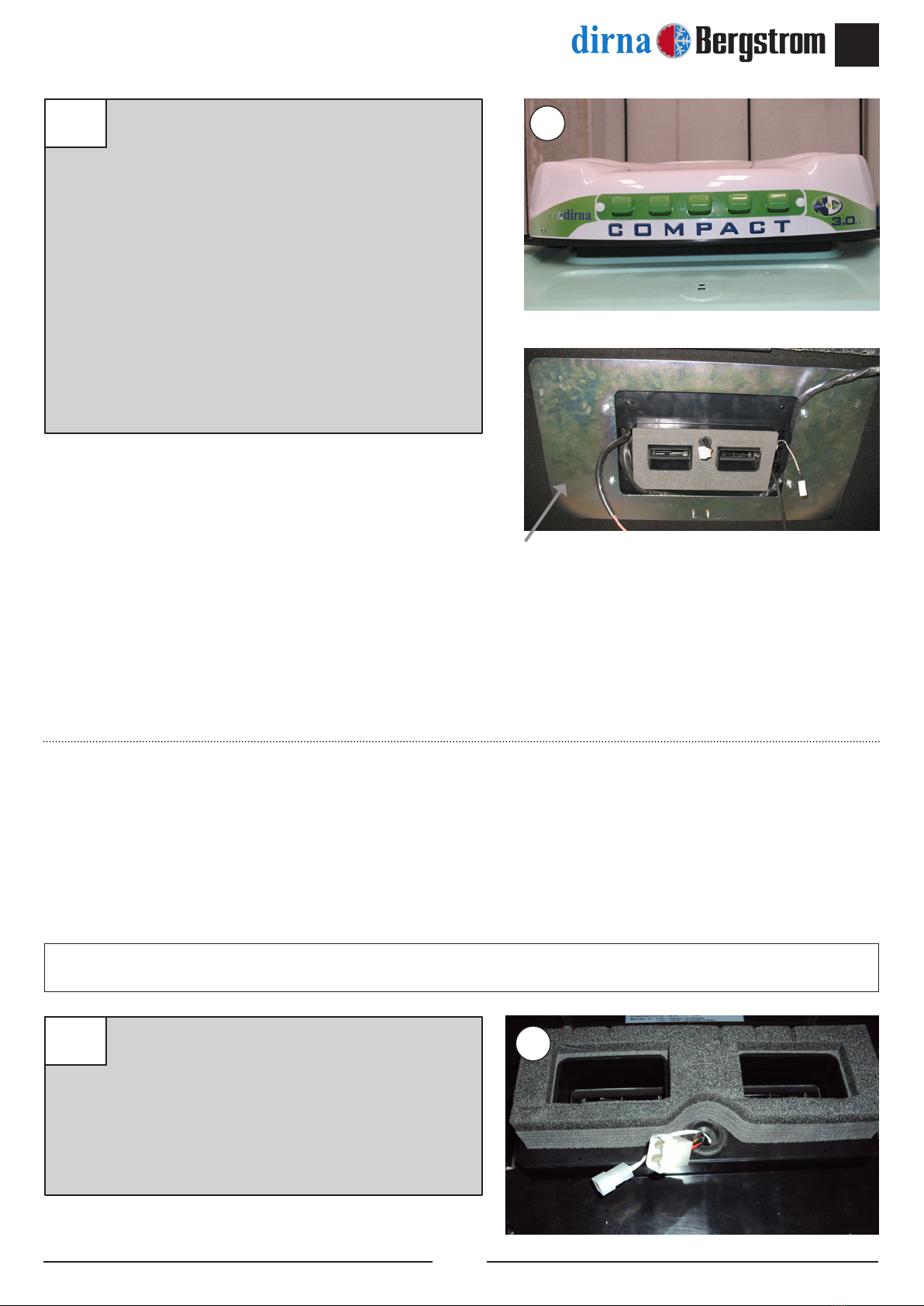

17 Colocar la consola con (4) tornillos M6/100x15
allen. 17
Cubrir los (4) tornillos M6/100x15 allen con
los embellecedores redondos de M6 de
plástico.
D
Panel interior de distribución de aire
TODOS LOS MODELOS
18

15
COMPACT ES
®

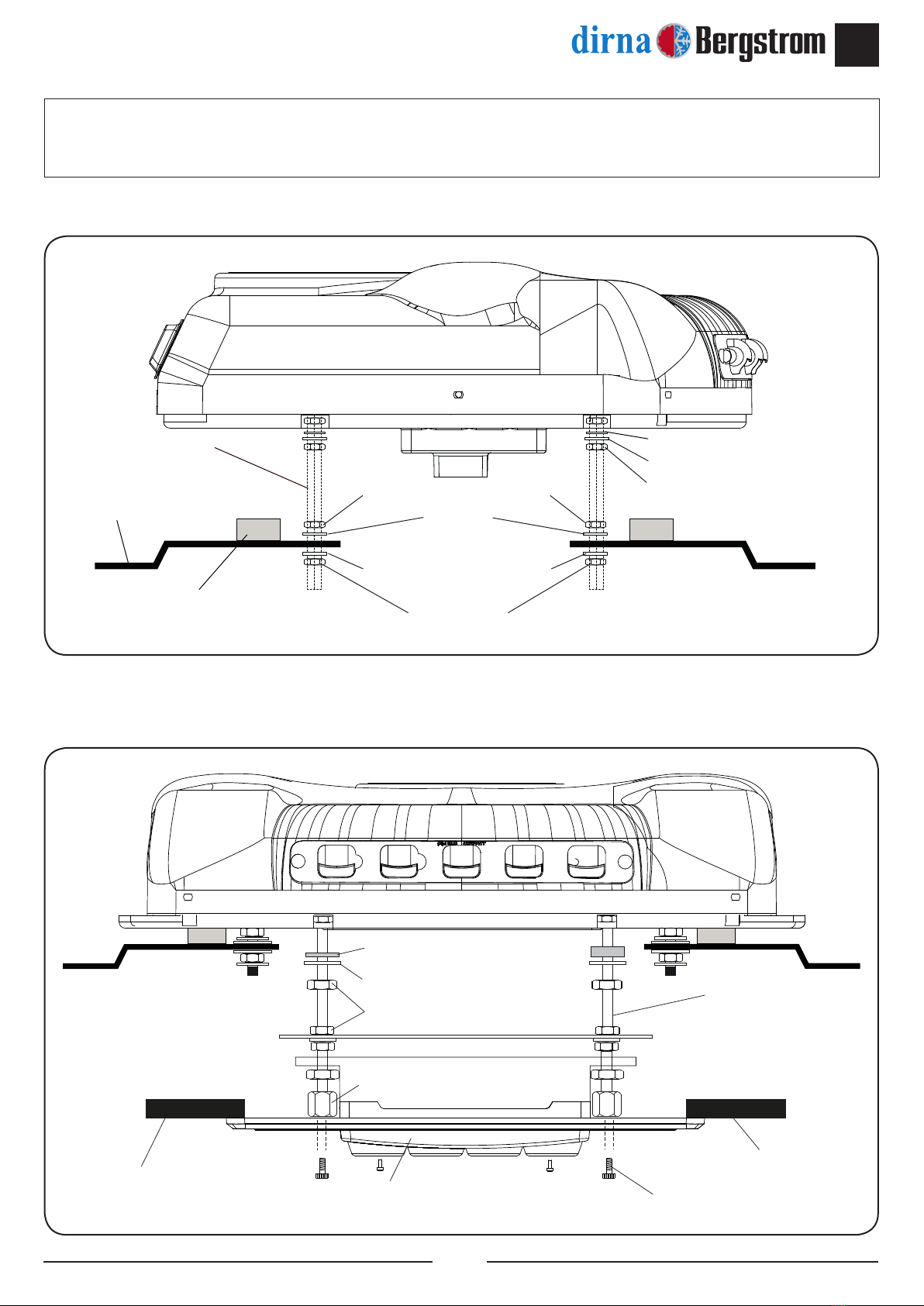

Vista explosionada hasta la jación de las consolas
Tuerca M6
Arandela plana Ø6 ala ancha
Arandela goma Ø6
Tapizado Panel interior de
distribución de aire
Espárrago M6
Consola
Tornillo 6/100x15 allen
sujeción consola
Hexágono M6
Vista explosionada hasta la jación de los soportes
Espárrago M8 x125
Techo cabina
Junta de EPDM de 25 mm.
Arandela de goma ø 7
Arandela plana ø 8 ala ancha
Tuerca M8
Tuerca M8/125
autoblocante
Tuerca M8
Arandela plana ø 8 ala ancha
Arandela plana ø 8 ala ancha
VEHÍCULOS SIN ESCOTILLA ORIGINAL Y SIN PREMARCADO EN EL TECHO
PARA LA COLOCACIÓN DE LA ESCOTILLA

16
COMPACT
ES
®
VEHÍCULOS CON ESCOTILLA ORIGINAL O PREMARCADO EN EL TECHO
PARA LA COLOCACIÓN DE LA ESCOTILLA
Vista explosionada hasta la jación de las consolas
Tuerca M6
Arandela plana Ø6 ala ancha
Arandela goma Ø6
Tapizado
Panel interior de distribución de aire
Espárrago M6
Consola
Tornillo 6/100x15 allen
sujeción consola
Hexágono M6
Vista explosionada hasta la jación de los soportes
Espárrago
M8 x125 x 100 o 120
Techo cabina
Junta de EPDM de 25 mm.
Arandela de goma ø 7
Arandela plana ø 8 ala ancha
Tuerca M8
Tuerca M8
Arandela plana ø 6 ala ancha
Soporte de jación
Arandela plana ala ancha
Tuerca M8 autoblocante

17
COMPACT ES
®
Cableado de
alimentación
superior
1
2
+-

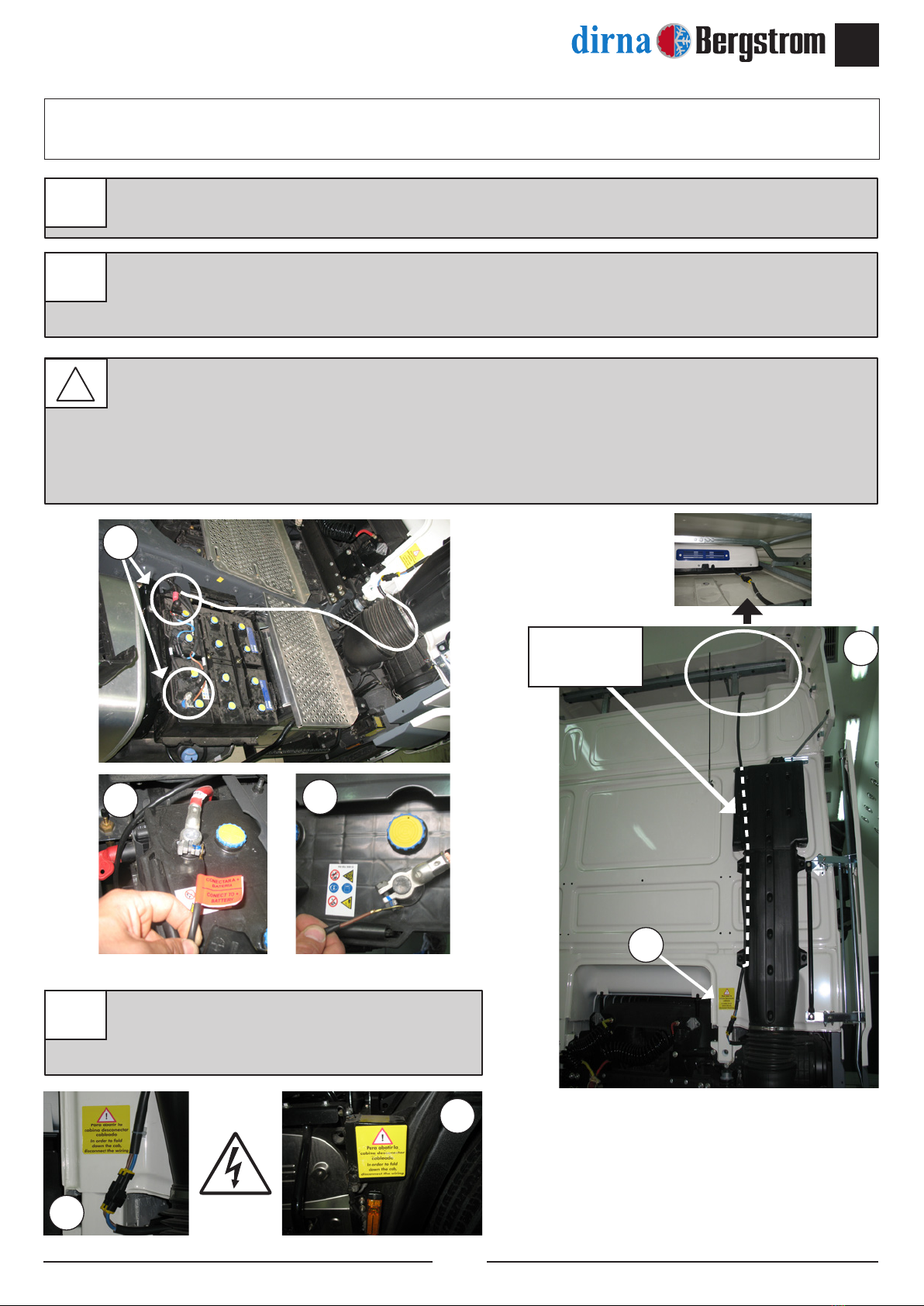

Instrucciones detalladas sobre la instalación del cableado de alimentación
1
2
3
Conectar el cable de alimentación superior en la parte trasera del equipo y llevarlo por la parte
posterior de la cabina pegando los soportes de plástico y jándolo con bridas.
Conectar cable de alimentación inferior en batería, llevándolo por el paso de cableados original,
sujeto con bridas, hacia la parte posterior de la cabina, para conectar con el cable de alimentación
superior.
Colocar adhesivos de peligro en unión de
cableado y en dispositivo de elevación de
cabina.
!
¡Al conectar los cableados, dejar la distancia adecuada ,para evitar su rotura por los
movimientos de la cabina!
Importante: Debido al complejo sistema de regulación electrónica del equipo, la toma de corriente
debe realizarse directamente a la batería del vehículo.
Importante: Para la puesta en marcha consultar el Manual del Usuario.
3
3
3

18
COMPACT
ES
®
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto sucediera la
placa no se enciende y el equipo no funciona y se producirán daños irreparables en los módulos de los
compresores.
Az Azul
N Negro
RRojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sensor
aire de retorno
Sensor
antihielo
Control
electrónico
Soplador
centrífugo
Cable comunicación
Batería
1 Compresor
Módulo
electrónico
1º compresor
Módulo
electrónico
2º compresor
2 Compresor
Ventilador del
condensador

19
COMPACT ES
®

20
COMPACT
ES
®
EN
!
Warning
When installing air conditioning equipment on roof, the
upper cabin part must be protected with a cloth or a
protective blanket to avoid possible scratches. When
installing Compact on roof, take into account that,
normally, cabins equipped with a hatch have a strong
enough structure to hold equipment weight. However,
if it is not the case and it is necessary to carry out a
cut in the roof or, although it has a hatch, the material
is not resistant enough (if roof is made of bre, plastic,
etc...), it is the installer who will have to decide, under
his responsibility, if it is necessary to reinforce the roof to
avoid possible deformations, breaks, water entries, etc.,
habilitating the means required to stop it from occurring.
!
Warning
If the unit slants during assembly, wait for at least
60 minutes with the unit in horizontal position before
starting it up.
Tools
Torx wrenches set
Allen wrenches set
Open-jawed spanner 10, 13, 14
Scissors
Flexo-meter
Documentation included
Mounting instructions 1001217242
User’s guide 1001218019
Troubleshooting 1001218025
Warranty 220AA10017
!
Warnings
!
The installing personnel must have a sufcient
training in vehicles air conditioning.
!
dirna Bergstrom, s.l. shall not be responsible for
breakdowns or damages coming from an inadequate
handling or installation of the equipment or from
modications and substitutions carried out without
our express and written authorisation.
!
Equipment pre-charged with refrigerating gas.
(Do not handle refrigerating gas circuit).
!
Please see product warranty procedure included in
Troubleshooting.
!
Please see equipment User’s Guide for its correct
functioning of the remote control and control panel.
!
Once installation is nished, the following documents
must be handed over to the user: User’s Guide,
Warranty and Troubleshooting.
Assembly
Recommendations
• Before starting assembly, please read instructions and
follow them during installation process.
• Use the adequate tools for each operation.
Electricity
• Disconnect ignition key.
• Disconnect battery before starting assembly.
• Make sure electric components are securely connected,
checking their correct tting.
Symbology
Fragile
Beware of cuts!
Electrical hazard
