dirna Bergstrom bycool green line COMPACT 1.4 User manual

COMPACT 1.4
220AA60210
Air conditioning for vehicles
F-4218 rev.01
Instrucciones de Montaje ES Spanish
Mounting Instructions EN English
Instructions de Montage FR French
Montageanweisungen GE German
Istruzioni di Montaggio IT Italian

2
COMPACT
ES
Air conditioning for vehicles
!
Atención
Al instalar el equipo de aire acondicionado en el techo
se debe proteger la parte superior de la cabina con un
paño ó manta protectora para evitar posibles arañazos.
Al instalar Compact en el techo hay que tener en cuenta
que, normalmente, las cabinas que vienen provistas de
escotilla, tienen una estructura suciente para soportar
el peso del equipo. Sin embargo, cuando no ocurra así y
sea necesario realizar corte en el techo ó incluso si en el
caso de llevar escotilla el material no es lo sucientemente
resistente (caso de techo de bra, plástico, etc...) es el
instalador el que debe decidir, bajo su responsabilidad,
sobre la necesidad de reforzar el techo para evitar
posibles deformaciones, roturas, entradas de agua, etc...
habilitando los medios para que esto no ocurra.
!
Atención
Si durante el montaje el equipo se inclina ó se
abate la cabina con el equipo montado, se deberá
esperar un mínimo de 60 minutos, desde que
el quipo quede horizontal, antes de ponerlo en
marcha.
Herramientas
Juego de Llaves Torx
Juego de Llaves Allen
Llave ja 10, 13, 14
Tijeras
Flexómetro
Documentación incluída
Instrucciones de montaje 220.AA6.0210
Manual del usuario 220.AA6.0170
Diagnosis de averías 220.AA6.0013
Garantía 220.AA1.0017
!
Advertencias
!
El personal instalador debe poseer una formación
suciente en Aire Acondicionado de vehículos.
!
dirna Bergstrom, s.l. queda exenta de
responsabilidad si se producen averías que procedan
de una inadecuada manipulación ó instalación
del equipo, ó por modicaciones y sustituciones
efectuadas sin nuestra expresa autorización por
escrito.
!
Equipo precargado con gas refrigerante R-134a.
(No manipular el circuito de gas refrigerante).
!
Véase procedimiento de garantía del producto
incluido en Diagnosis de Averías.
!
Véase Manual de Usuario del equipo para el correcto
funcionamiento del mando a distancia y del panel de
control.
!
Al nalizar la instalación se debe entregar al usuario:
Manual del Usuario, Garantía y Diagnosis de
averías.
Recomendaciones
Para el montaje
• Antes de iniciar el montaje leer las instrucciones y
seguirlas durante el proceso de instalacion.
• Usar las herramientas adecuadas para cada
operación.
Electricidad
• Desconectar la llave de contacto.
• Desconectar la batería antes de empezar el
montaje.
• Asegurar el conexionado de los componentes
eléctricos, vericando su correcto encaje.
Simbología
Frágil
Atención corte!
Riesgo eléctrico

COMPACT
3
ES
Air conditioning for vehicles

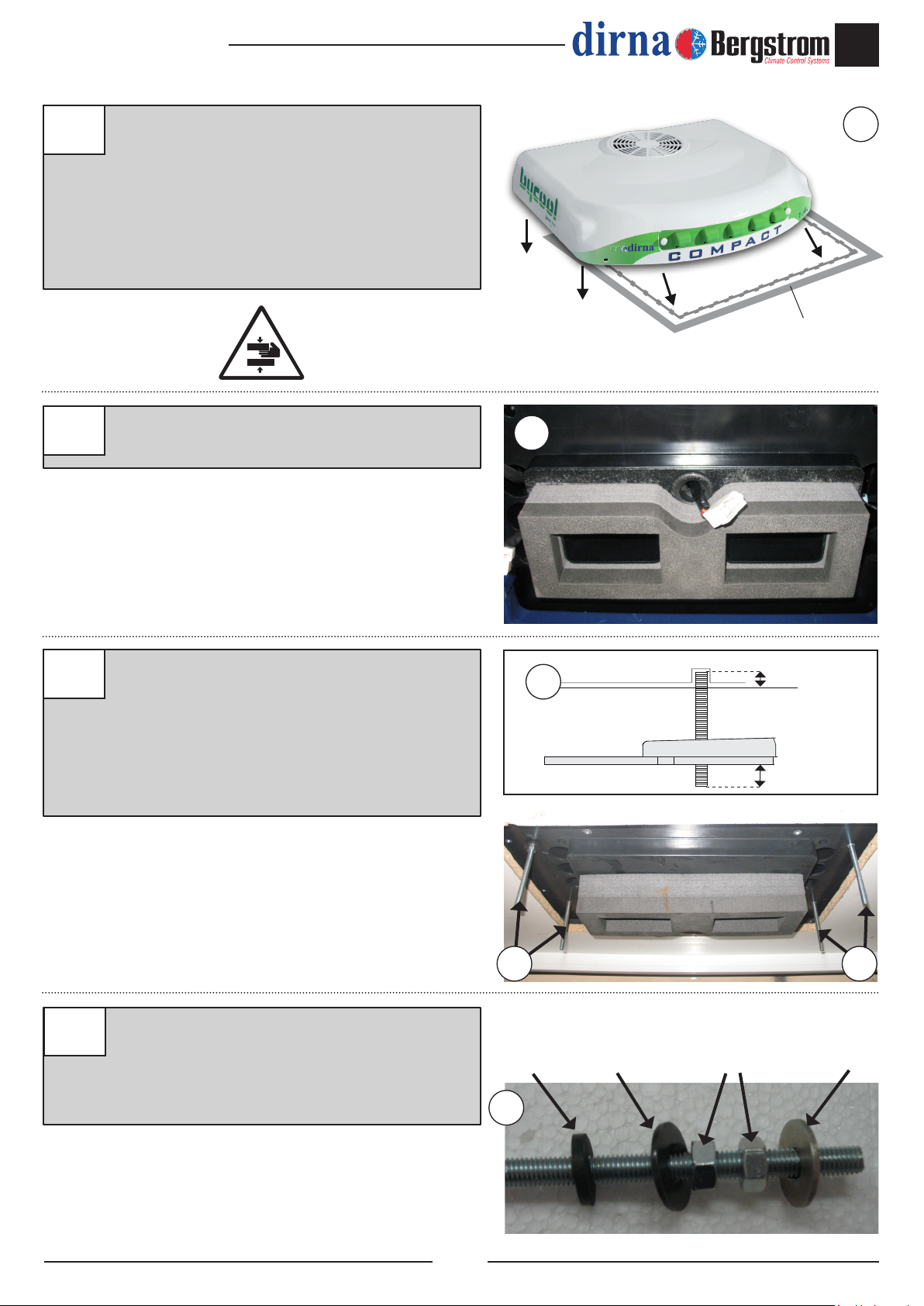

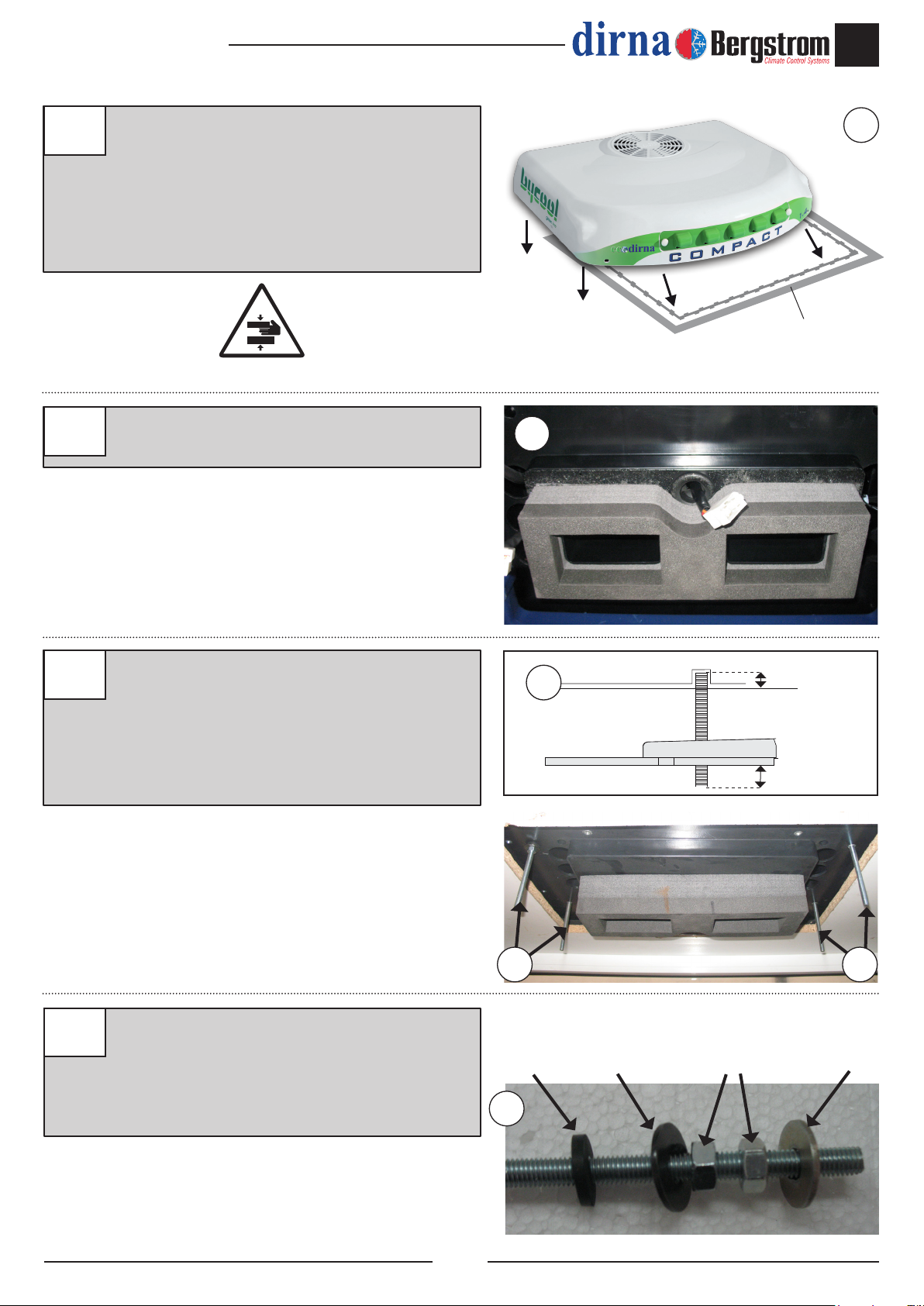

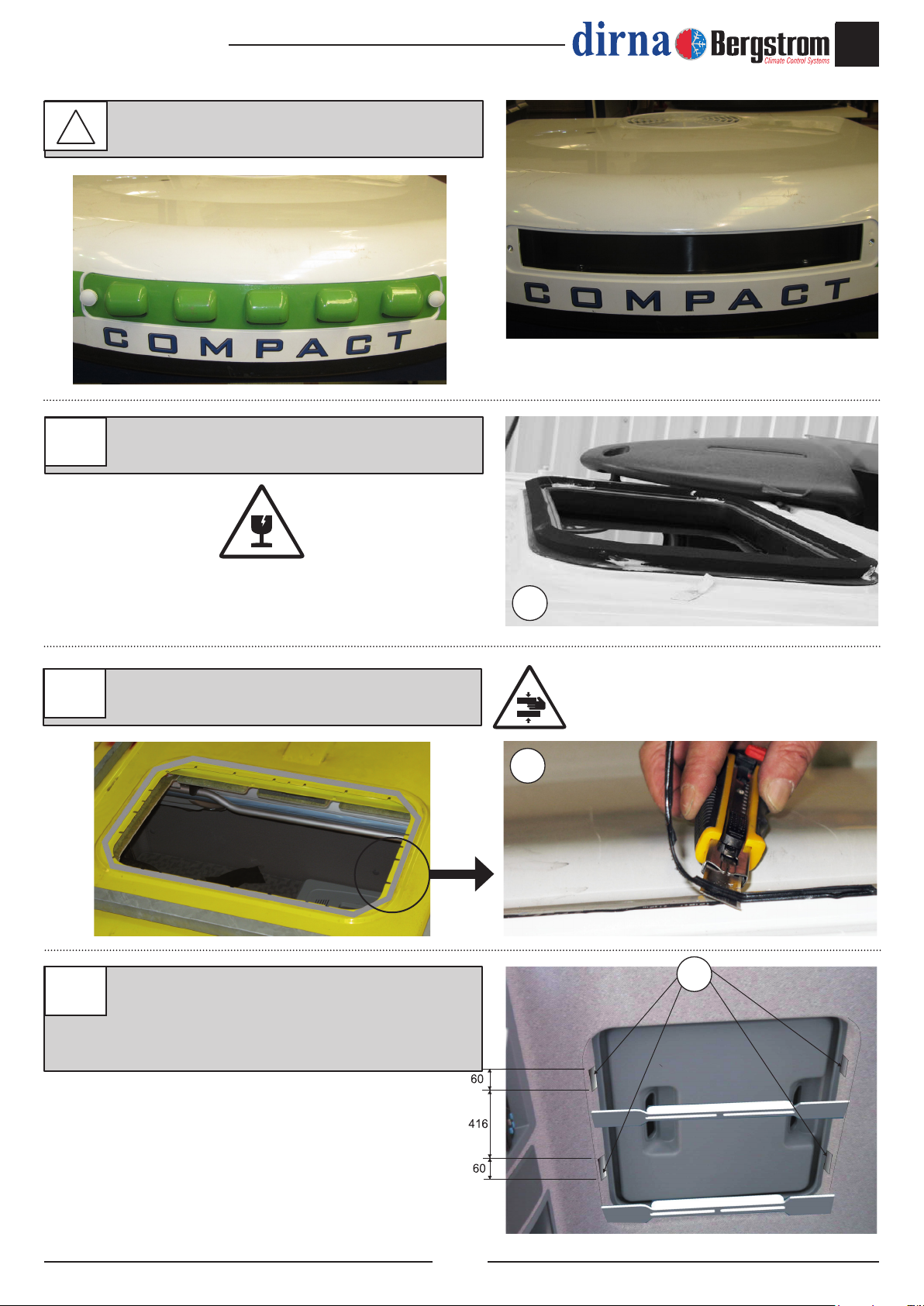

1
!
Desmontar tapa escotilla, los elementos de
jación y entregar éstos al cliente.
Antes de empezar con el montaje, montar
rejilla entrada aire delantera.
2Quitar los residuos sobrantes adheridas al
techo antes de pegar la junta EPDM.
1
2
3En algunos modelos, el tapizado no deja
hueco para introducir los soportes de jación,
por lo que se darán los cortes con las medidas
indicadas en la foto.
3

4
COMPACT
ES
Air conditioning for vehicles
4
Junta
Junta
Eliminar
Junta
Junta
4a
Junta
Techo cabina
Junta
100 mm Aprox. (papel protector)
15 mm
A
4En caso de que vehículo tenga spoiler con
la barra central, cortar la barra mostrada por
líneas de punto para instalar el equipo.
4a Pegue la junta EPDM alrededor del hueco
de escotilla (mirar el detalle para cortar los
bordes nales de unión de la junta).
COMO CORTAR LA JUNTA EPDM PARA EVITAR
FILTRACIÓN DE AGUA EN LA CABINA
A- Pegar la junta, manteniendo 100 mm
de papel protector por cada lado.
B- Quitar los dos piezas de papel.
C- Pegue presionado ambos nales.
!
BC

COMPACT
5
ES
Air conditioning for vehicles
5EXTERIOR CABINA:
Posicionar el Compact en el hueco de la
escotilla.
¡Atención! Al colocar el equipo encima del
hueco escotilla, revisar que las salidas de
desagüe no queden obstruidas por la junta
EPDM.
6Colocar canalizador gomaespuma quedando
la parte más blanda en la base del equipo.
7INTERIOR CABINA:
Roscar 5 mm aproximadamente (4) espárragos
8/125x100-70 ó 120, la medida se elegirá
tras presentar los soportes de sujección y
teniendo en cuenta que los espárragos deben
sobresalir de los mismos por la parte inferior
unos 20 mm.
7
20 mm
5 mm
Soporte
Espárrago
Base Compact
8Colocar (1) arandela Ø 7 de goma, (1)
arandela plana Ø 8 ala ancha, (2) tuerca M8
y (1) arandela plana Ø 8 ala ancha , en cada
uno de los espárragos anteriores; siguiendo
dicho orden.
7 7
6
8
Arandela
goma
Arandela plana
Ø 8 ala ancha
Arandela plana
Ø 8 ala ancha
Tuerca M8
5
Escotilla

6
COMPACT
ES
Air conditioning for vehicles

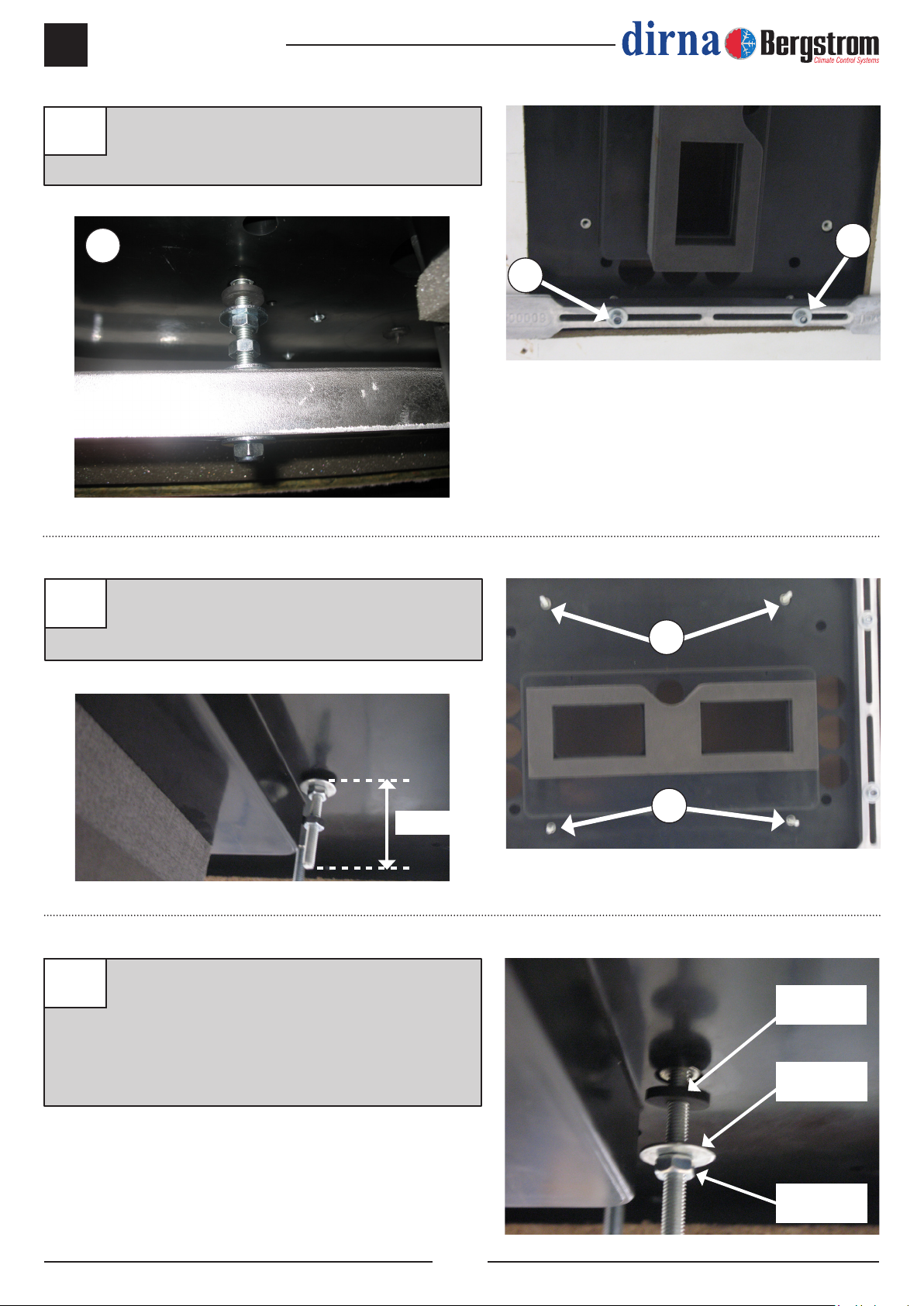

8a Colocar (2) soportes sujeción, con (1) arandela
y (1) tuerca autoblocante M8, sin llegar a
apretar.
9Roscar 10 mm (4) espárragos M6 x 55 ó
80, donde se indica, según distancia (D) del
esquema del punto 16.
10 Colocar (1) arandela Ø6 de goma, (1)
arandela plana Ø6 ala ancha y (1) tuerca
M6, sobre cada uno de los espárragos de
M6. Apretar tuerca, a continuación apretar
tuerca hasta que la arandela de goma quede
un poco oprimida.
9
9
(D) mm
Arandela
goma
Arandela
ala ancha
Tuerca M6
8a
8a
8a

COMPACT
7
ES
Air conditioning for vehicles

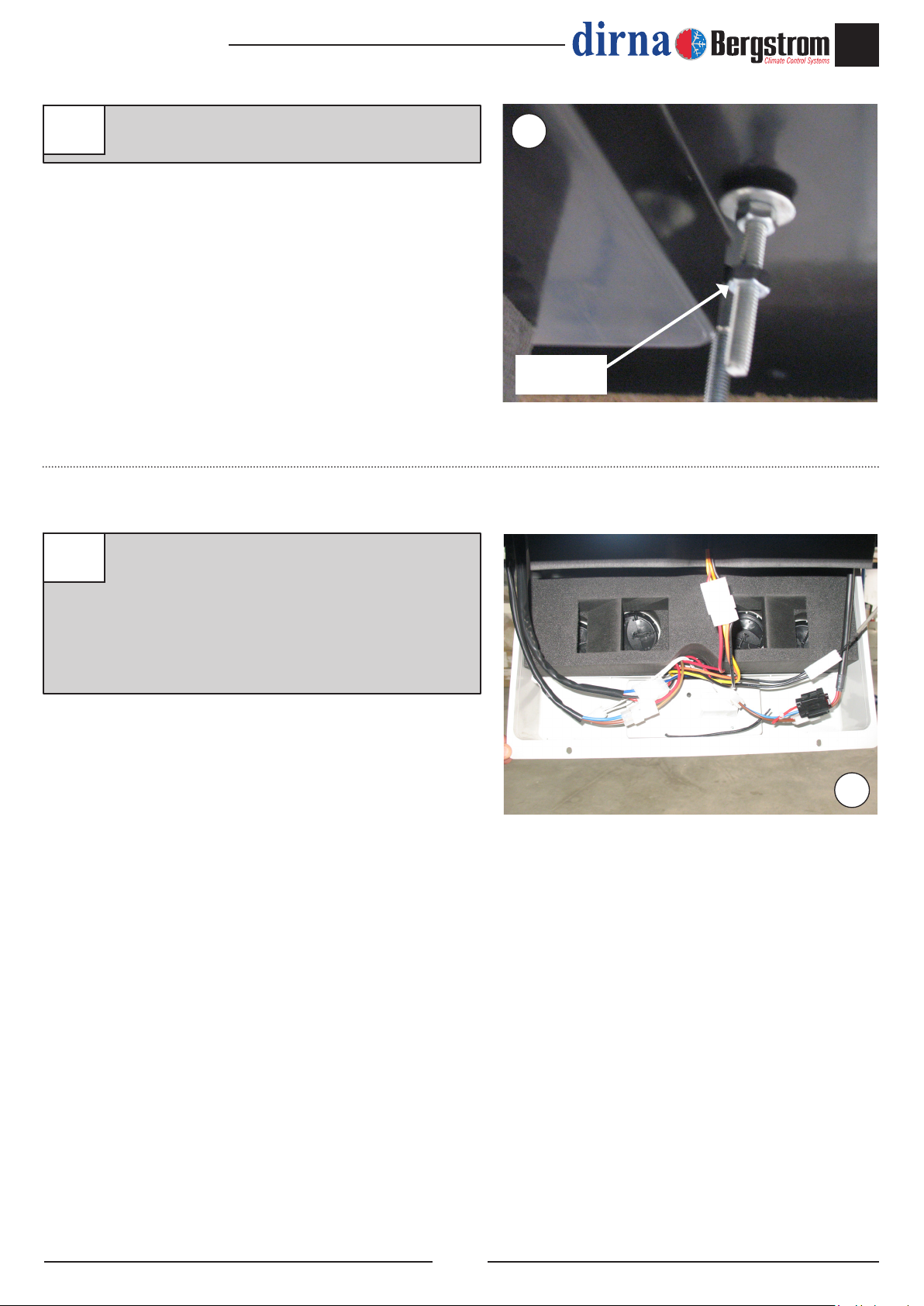

10a Colocar (1) tuerca M6 sin apretar en cada
espárrago .
10b Conectar las (2) cajas de 4 vías; las (2) cajas
de 2 vías y conectar cableado de alimentación
en caja de 2 vías en “T”.
¡ En el caso de que la electrónica incorpore
(2) cables blancos en una caja de dos vías,
ésta queda libre!
10b
10a
Tuerca M6

8
COMPACT
ES
Air conditioning for vehicles
Frente con ventanillas
Tapizado
Junta
EPDM
Techo cabina Tuerca M6
Espárrago M6
11 Base Compact
Canalizador de gomaespuma
Junta EPDM

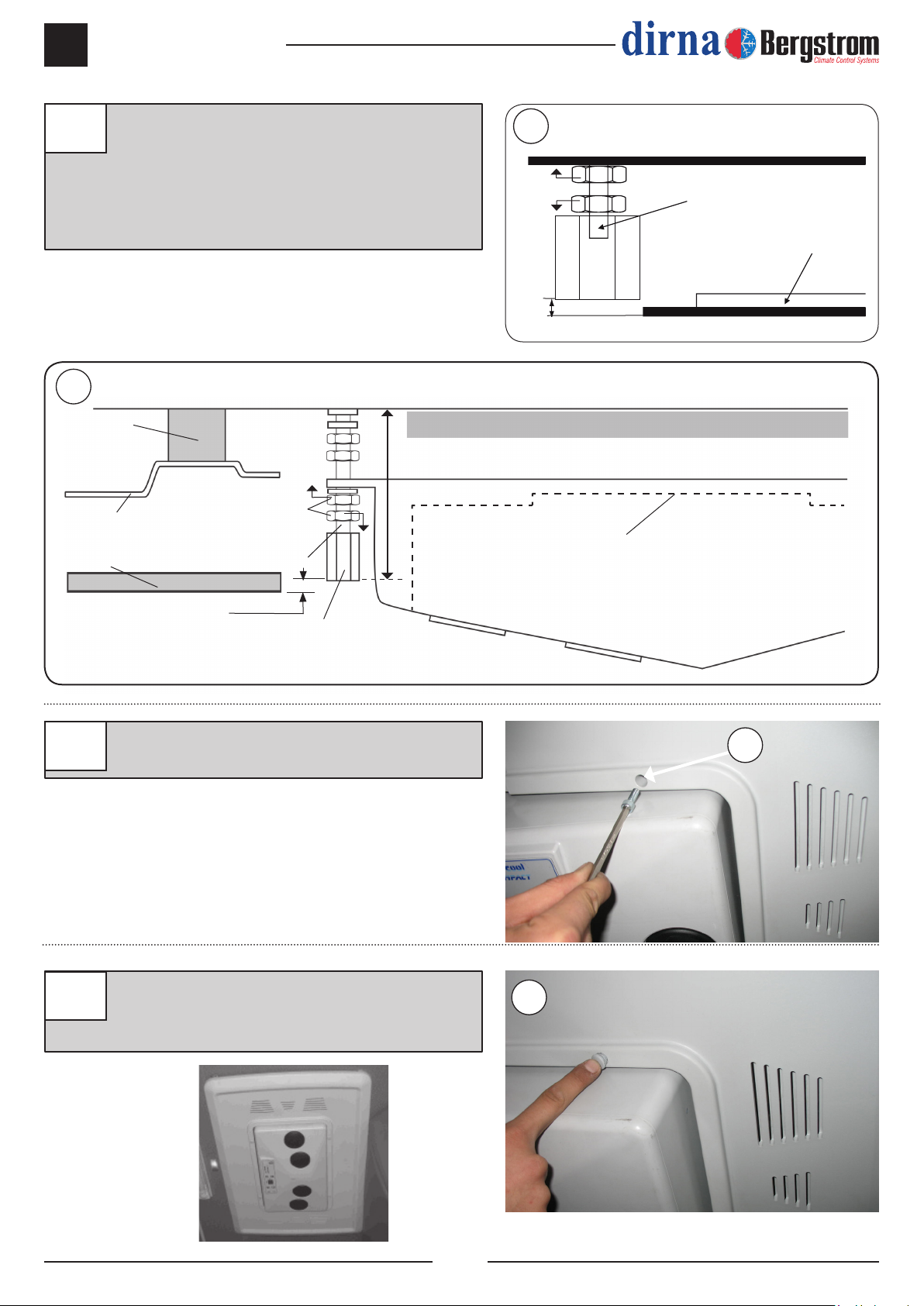

11 Colocar frente en los espárragos anteriores
con (1) arandela M6 ala ancha y (1) tuerca M6
en cada espárrago. Apretar tuercas hasta que
el canalizador de gomaespuma haga tope en
goma espuma superior del equipo.
Importante: El canalizador de gomaespuma
debe hacer tope contra la goma espuma
superior del equipo para evitar fugas de
aire.
Tuerca M6 (10a)
Frente con ventanillas
Tapizado
Junta
EPDM
Techo cabina Tuerca M6
Espárrago M6
12
Base Compact
Junta EPDM
12 Apretar tuerca del punto 10a hasta hacer tope
con la parte superior del frente.
13 Presentar consola y centrar el equipo en el
sitio más conveniente del techo de la cabina.
Una vez centrado quitar consola.
Canalizador de gomaespuma

COMPACT
9
ES
Air conditioning for vehicles
Comprobar la
compresión de la
junta EPDM usando
un exómetro en las
cuatro esquinas.
Junta EPDM
14
Base
Soporte
15
Apretar las tuercas hasta el
apriete de la junta de goma
entre 3 y 6 mm.
3-6mm.
Techo cabina
Junta EPDM
10 mm*
(*) (aprox. después de apretar)
14 Fijar los soportes de sujección apretando las
tuercas hasta el apriete de la junta de EPDM
exterior del equipo entre 3 y 6 mm.
Importante: Para evitar posibles ltraciones
de agua al interior de la cabina se debe
asegurar el apriete de la junta EPDM con la
base del Compact tal y como se indica en el
esquema.
14
15 Apretar (4) tuercas M8 al soporte y (4) a la
base del Compact.

10
COMPACT
ES
Air conditioning for vehicles
Exágono sujección frente
Tapizado
1 mm
Aprox.
Base Compact
(A)
16 Colocar tuerca M6 (A) tras la tuerca de
jación del frente en cada espárrago. Colocar
exágonos M6 roscandolo hasta que quede
1 mm por encima del tapizado. Desenroscar
tuercas M6 (A) de este punto hasta que haga
tope con los exágonos y apretar contra estos.
16
Frente Compact
con ventanillas
Tapizado
1 mm.
Junta
EPDM
Techo cabina
Exágonos M6
Tuerca M6
Espárrago M6
16 Base
(A)
Junta EPDM
Canalizador de gomaespuma
17 Colocar la consola con (4) tornillos M6/100x15
allen. 17
17a Cubrir los (4) tornillos M6/100x15 allen con
los embellecedores redondos de M6 de
plástico.
17a
D

COMPACT
11
ES
Air conditioning for vehicles
Vista explosionada hasta la jación de los soportes
Vista explosionada hasta la jación de las consolas
TuercaM6
Arandela plana Ø6 ala ancha
Arandela goma Ø6
Tapizado
Frente con ventanillas (4) Tapón protector M6
/ Embellecedor
Espárrago M6
Consola
La parte inferior del exágono
debe quedar a 1 mm del tapizado
Tornillo 6/100x15 allen
sujección consola
Tuerca M6
Exágono M6
Espárrago
M8 x125 x 100 ó 120
Techo cabina
Junta de EPDM de 25 mm.
Arandela de goma ø 7
Arandela plana ø 8 ala ancha
Tuerca M8
Tuerca M8
Arandela plana ø 6 ala ancha
Soporte de jación
Arandela plana ala ancha
Tuerca M8 autoblocante

12
COMPACT
ES
Air conditioning for vehicles
1- Llevar el cable de alimentación del equipo hasta la batería del vehículo, pegando los soportes de plástico
en la parte posterior de la cabina y jandolo con bridas; después con la cabina abatida pasar el cable por
la parte inferior de la misma sujetándolo con abrazaderas y tornillos M4; y hasta la batería con bridas; se
debe utilizar el mismo paso del cableado original. (Para pegar los soportes de plástico limpiar bien la zona
antes). Al conectar el equipo a la batería éste hará un test en todos sus leds, aparecerá en el display bd
y se apagará.
IMPORTANTE: Debido al complejo sistema de regulación electrónica del equipo, la toma de corriente
debe realizarse directamente a la batería del vehículo, no a cualquier otro punto que dé servicio a
otros accesorios del vehículo teniendo la precacuión de no invertir la polaridad al realizar la conexión
(2). Si se invierte la polaridad se pueden ocasionar daños irreparables en la electrónica no cubiertos
por la garantía.
IMPORTANTE: Para la puesta en marcha consultar el Manual del Usuario.
Cableado de
alimentación
Instrucciones detalladas
sobre la instalación del cableado de alimentación
+-
1
2 2

COMPACT
13
ES
Air conditioning for vehicles
Na
ºC
ºF
TEMP
ON/OFF
-
+
+
F
D
C
P
T
-
+
+
F
D
C
P
T
Esquema eléctrico
¡AVISO IMPORTANTE!
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera, el control
electrónico emitirá unos pitidos discontinuos. No debe tocarse ninguna tecla ni del panel ni del mando
del equipo porque se pueden producir daños irreparables. A la señal de estos pitidos discontinuos,
desconectar el equipo de la batería y vericar la polaridad de la conexión.
Az Azul
N Negro
RRojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Sonda
temperatura
Control
electrónico
Soplador Cinta
Electro
Control
1º Compresor
Control
2º Compresor
1 Compresor
2 Compresor
Batería
Fusible 10A
Fusible 25 A

14
COMPACT
EN
Air conditioning for vehicles
EN
!
Warning
When installing air conditioning equipment on roof, the
upper cabin part must be protected with a cloth or a
protective blanket to avoid possible scratches. When
installing Compact on roof, take into account that,
normally, cabins equipped with a hatch have a strong
enough structure to hold equipment weight. However, if it
is not the case and it is necessary to carry out a cut in the
roof or, although it has a hatch, the material is not resistant
enough (if roof is made of bre, plastic, etc...), it is the
installer who will have to decide, under his responsibility,
if it is necessary to reinforce the roof to avoid possible
deformations, breaks, water entries, etc., habilitating the
means required to stop it from occurring.
!
Warning
If the unit slants during assembly, wait for at
least 60 minutes with the unit in horizontal
position before starting it up.
Tools
Torx wrenches set
Allen wrenches set
Open-jawed spanner 10, 13, 14
Scissors
Flexo-meter
Documentation included
Mounting instructions 220.AA6.0210
User’s guide 220.AA6.0170
Troubleshooting 220.AA6.0013
Warranty 220.AA1.0017
!
Warnings
!
The installing personnel must have a sufcient
training in vehicles air conditioning.
!
dirna Bergstrom, s.l. shall not be responsible for
breakdowns or damages coming from an inadequate
handling or installation of the equipment or from
modications and substitutions carried out without
our express and written authorisation.
!
Equipment pre-charged with refrigerating
gas, R-134a. (Do not handle refrigerating gas
circuit).
!
Please see product warranty procedure included in
Troubleshooting diagnosis.
!
Please see equipment User’s Guide for its correct
functioning of the remote control and control panel.
!
Once installation is nished, the following documents
must be handed over to the user: User’s Guide,
Warranty and Troubleshooting Diagnosis.
Assembly
Recommendations
• Before starting assembly, please read instructions
and follow them during installation process.
• Use the adequate tools for each operation.
Electricity
• Disconnect ignition key.
• Disconnect battery before starting assembly.
• Make sure electric components are securely
connected, checking their correct tting.
Symbology
Fragile
Beware of cuts!
Electrical hazard

COMPACT
15
EN
Air conditioning for vehicles
EN
1
!
Dismantle sun hatch, fastening elements and
hand over to client.
Mount the front air input grille before starting
assembly.
2Remove residual glue substance of the roof
upper surface before glueing EPDM gasket.
1
2
3For some models, upholstery does not leave
enough space to introduce fastening supports.
If it is the case, cut according to measures
indicated on photo.
3

16
COMPACT
EN
Air conditioning for vehicles
EN
4
Gasket
Gasket
Remove
Gasket
Gasket
4a
Gasket
Cabin roof
Gasket
100 mm Approx. (protection paper)
15 mm
A
4In case vehicle has a spoiler with central bar,
cut the bar shown by dot lines in order to install
equipment.
4a Glue EPDM gasket around hatch hole (see
detail for cutting end join edges).
HOW TO CUT EPDM GASKET TO AVOID
WATER FILTRATION INTO THE CABIN
A- Glue gasket, keeping 100 mm of protection
paper at each side.
B- Remove the two pieces of paper.
C- Glue by pressing both ends.
!
BC

COMPACT
17
EN
Air conditioning for vehicles
5OUTSIDE CABIN:
Position Compact in sun hatch hole.
Caution! When positioning the unit above
the hatch gap, check that the wastewater
run-offs are not blocked by the EPDM
seal.
6To place the foam rubber ducting remaining at
the softer part of the base.
7INSIDE CABIN:
Screw about 5 mm (4) 8/125x100 or 120 mm
studs, the exact measure is chosen after the
fastening supports have been presented and
taking into account that studs must stick out of
lower part about 20 mm.
7
20 mm
5 mm
Bracket
Stud
Unit base
8Following this order:
- Ø 7 plane rubber wash
- plane ruber wash wide wing diameter 8
- nut M8
- plane washer diameter 8 wide wing
7 7
6
8
Ø 7 plane
rubber wash
plane ruber wash
wide wing Ø 8
plane washer
Ø8 wide wing
nut M8
5
Sun hatch

18
COMPACT
EN
Air conditioning for vehicles
EN
8a Place (2) fastening supports, with (1) washer
and (1) M8 self-blocking nut, without
tightening.
9Screw 10 mm deep (4) M6 x 55 or 80 studs,
where indicated distance (D) in gure point
16.
10 To place (1) rubber washer diameter 6 (1),
plane washer diameter 6 wide wing and (1)
nut M6, over each of the spigots of M6. After,
to tight the nut til the rubber washer remain a
little tight.
9
9
(D) mm
plane
washer
plane wide
wing
nut M6
8a
8a
8a

COMPACT
19
EN
Air conditioning for vehicles
EN
10a Place (1) nut M6 without tight in each stud
10b Connect the (2) 4 ways boxes, the (2) 2 ways
boxes and connect also the feeding wiring in
the 2 ways boxes in T.”
Where the electronic has white cables the
wire clamp from those ones will remain
free.
10b
10a
nut M6

20
COMPACT
EN
Air conditioning for vehicles
EN
front with louvers
Upholstey
EPDM
Gasket
Cabin roof Nut M6
Stud M6
Unit base
Foam Gasket
Nut M6 (10a)
front with louvers
Upholstey
EPDM
Gasket
Cabin roof Nut M6
Stud M6
Unit base
Foam Gasket
Rubber ductings
Rubber ductings
11
11 To place the front (at the previous mentioned)
spigots with (1) washer M6 wide wing and
(1) nut M6 in each spigot. To tight nuts til the
rubber ducting til run into the upper rubber of
the unit.
IMPORTANT: The rubber ducting must
being run into the upper rubber of the unit
to avoid air leaks.
12
12 Tighten nut mentioned under point 10a until it
touches upper surface of front.
13 Place console and centre equipment in the
most convenient place of cabin roof. Once
centred, remove console for later installation.
