INTEGRAL POWER
ES
Air conditioning for vehicles
!
Atención
Al instalar el equipo de aire acondicionado en el techo
se debe proteger la parte superior de la cabina con un
paño ó manta protectora para evitar posibles arañazos.
Al instalar Integral Power en el techo hay que tener
en cuenta que, normalmente, las cabinas que vienen
provistas de escotilla, tienen una estructura suciente
para soportar el peso del equipo. Sin embargo, cuando
no ocurra así y sea necesario realizar corte en el techo
ó incluso si en el caso de llevar escotilla el material no
es lo sucientemente resistente (caso de techo de bra,
plástico, etc...) es el instalador el que debe decidir, bajo
su responsabilidad, sobre la necesidad de reforzar
el techo para evitar posibles deformaciones, roturas,
entradas de agua, etc... habilitando los medios para que
esto no ocurra.
Herramientas
Juego de Llaves Torx
Juego de Llaves Allen
Llave ja 10
Tijeras
Flexómetro
Juego de carraca - boca Ø 10
Destornillador estrella / plano
Sierra circular Ø 35
Taladro - boca Ø 7
Sierra vaivén
Documentación incluída
Instrucciones de montaje 091186-091198
Manual del usuario 220.AA2.1001
Diagnosis de averías 220.AA2.1002
Garantía 220.AA1.0010
!
Advertencias
!
El personal instalador debe poseer una formación
suciente en Aire Acondicionado de vehículos.
!
dirna Bergstrom, s.l. queda exenta de
responsabilidad si se producen averías que procedan
de una inadecuada manipulación ó instalación
del equipo, ó por modicaciones y sustituciones
efectuadas sin nuestra expresa autorización por
escrito.
!
Equipo precargado con gas refrigerante R-134a,
(I.P. 12 V. 500 g. - I.P. 24 V 500 g ) (No manipular el
circuito de gas refrigerante).
!
Véase procedimiento de garantía del producto
incluido en Diagnosis de Averías.
!
Véase Manual de Usuario del equipo para el correcto
funcionamiento del mando a distancia y del panel de
control.
!
Al nalizar la instalación se debe entregar al usuario:
Manual del Usuario, Garantía y Diagnosis de
averías.
Recomendaciones
Para el montaje
• Antes de iniciar el montaje leer las instrucciones y
seguirlas durante el proceso de instalacion.
• Usar las herramientas adecuadas para cada operación.
Electricidad
• Desconectar la llave de contacto.
• Desconectar la batería antes de empezar el montaje.
• Asegurar el conexionado de los componentes
eléctricos, vericando su correcto encaje.

3
INTEGRAL POWER ES
Air conditioning for vehicles
733 mm
218 mm
655 mm

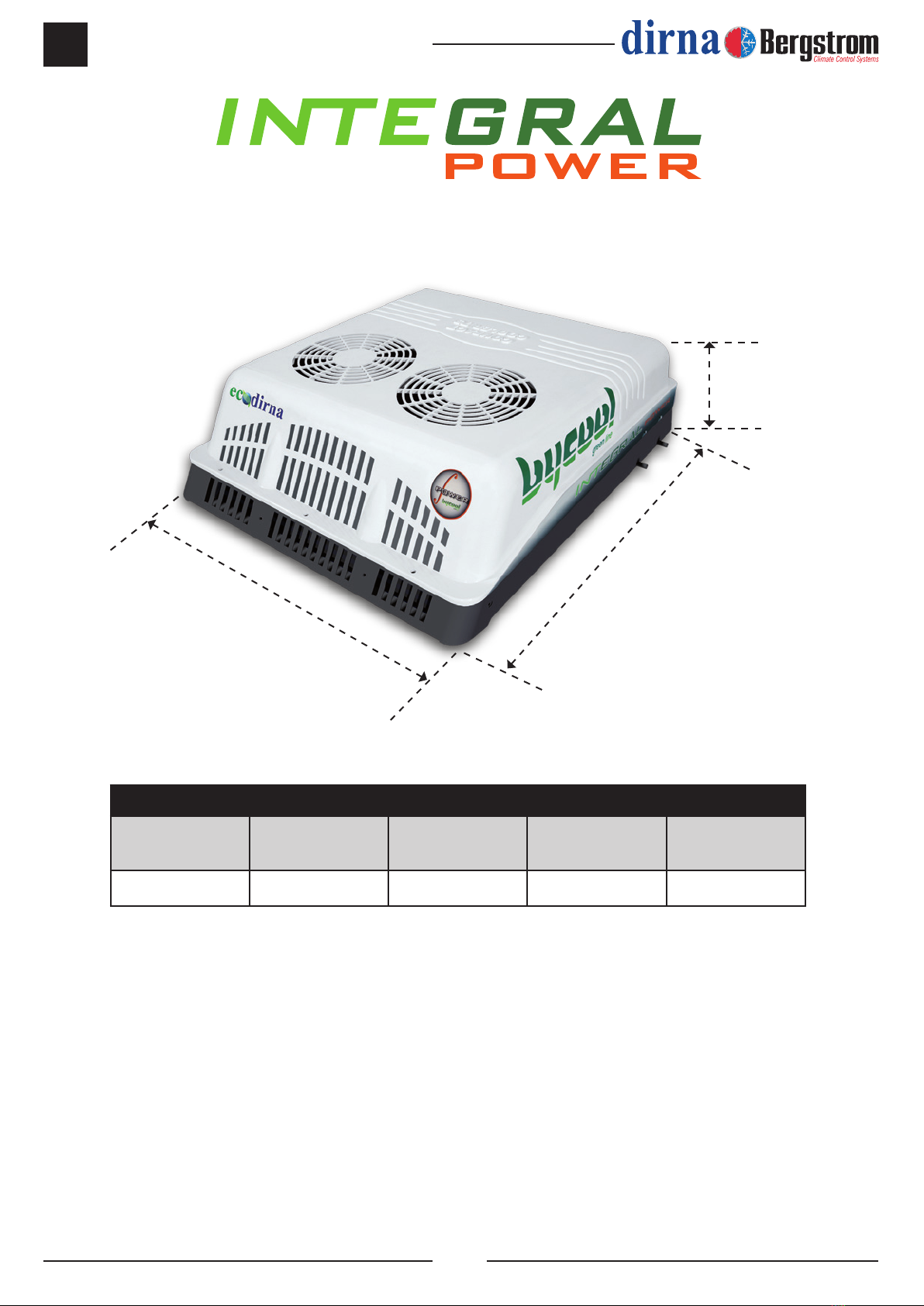

DATOS TÉCNICOS
Potencia
frigoríca
Tensión de
alimentación
Intensidad
absorbida
Caudal de
aire
Peso
total
3200 w 12V / 24V 30A / 45A ** 700 m3/h 43,5 Kg
(**) Según norma JIS, condiciones de ensayo: temperatura exterior 35 ºC, temperatura retorno 27 ºC.
(**) Consumos extraídos de prueba con temperatura exterior entre 30 ºC y 42 ºC.

4
INTEGRAL POWER
ES
Air conditioning for vehicles
1
2
3

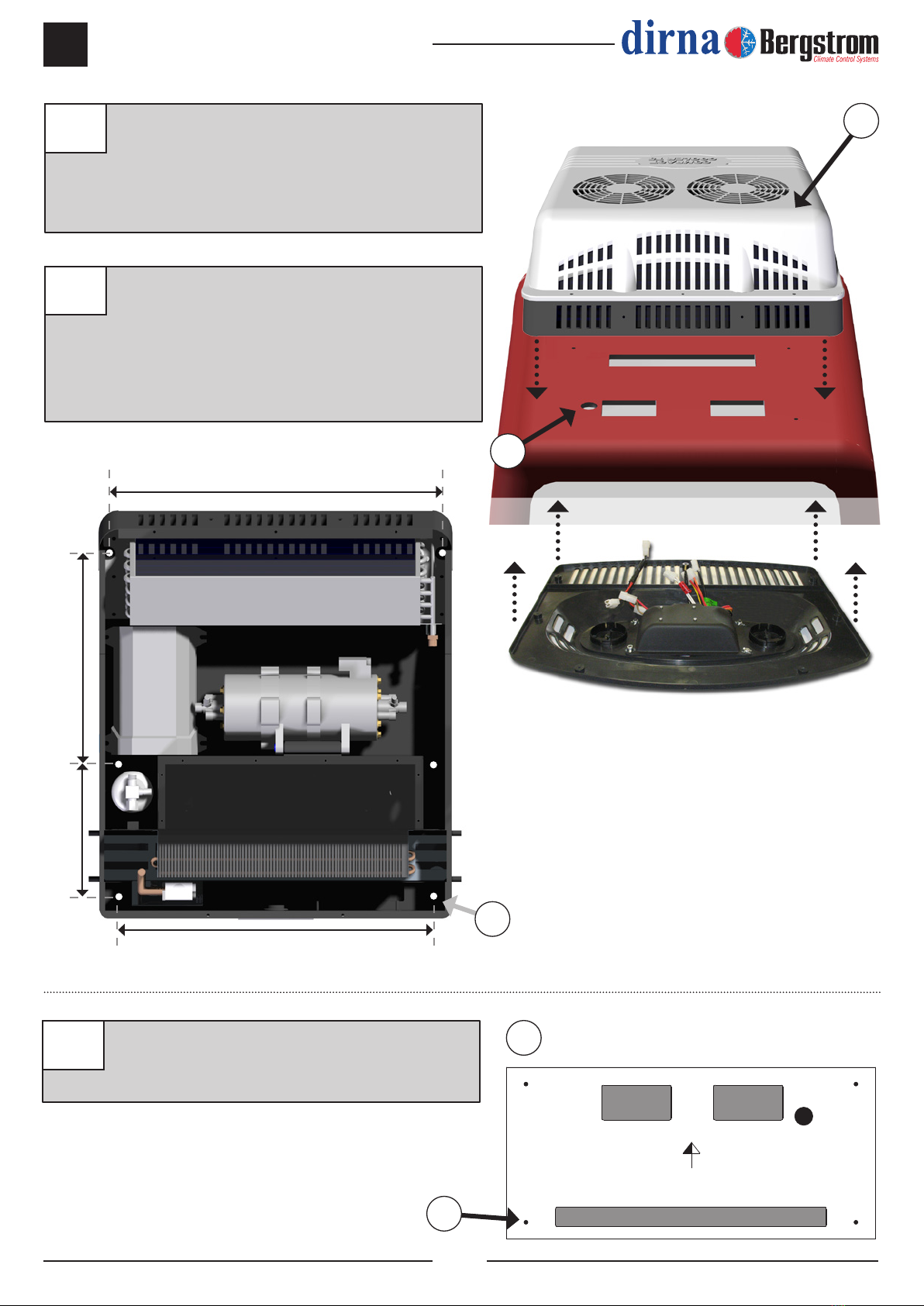

Posicionar el equipo Integral Power sobre el
techo, teniendo en cuenta que la posición nal
debe corresponder con el frente suministrado
(0911860035) procurando que quede sobre
supercie plana.
Una vez denida la posición, quitar la carcasa
y marcar (6) taladros (Y) seguidamente hacer
coincidir los (4) taladros de la plantilla con (4)
taladros traseros del techo (gura 3).
Tener en cuenta la echa que indica el
sentido de la marcha.
Marcar los cortes y taladros y proceder a
realizarlos (proteger los cantos cortados con
antioxidante).
1
T
3
Ø 32
SENTIDO DE MARCHA
Ø 7 (4)
585 mm
393 mm
245 mm
620 mm
Y
Y

5
INTEGRAL POWER ES
Air conditioning for vehicles
4
5
Colocar junta cierre, juntas laterales y junta
frontal en la parte interior del compacto como
se muestra.
Pasar cableado por el traladro (T) realizado en
el techo para ello (gura 1). Colocar Integral
Power (A) con (6) casquillos de 13 mm,
arandelas de goma y (6) tornillos M6/100x40
(B) y tuercas M6/100.
Importante: Asegurar estanqueidad del
conjunto al techo para impedir posibles
entradas de agua.
!
a
C
B
A
5
5
a Junta cierre
b Juntas laterales
c Junta frontal bb
c
tuerca M6/100
arandela plana
arandela goma
base equipo
casquillo
techo vehículo
arandela plana
tornillo M6/100
6A
6B
Colocar arandelas de goma para evitar paso
de agua.
Sellar taladros con silicona.
6A

6
INTEGRAL POWER
ES
Air conditioning for vehicles
Cableado de excitación
Atención: El cableado de excitación se
instalará en todos los vehículos excepto en
camiones.
!
6C Colocar tubo PVC según necesidad de
longitud.
C

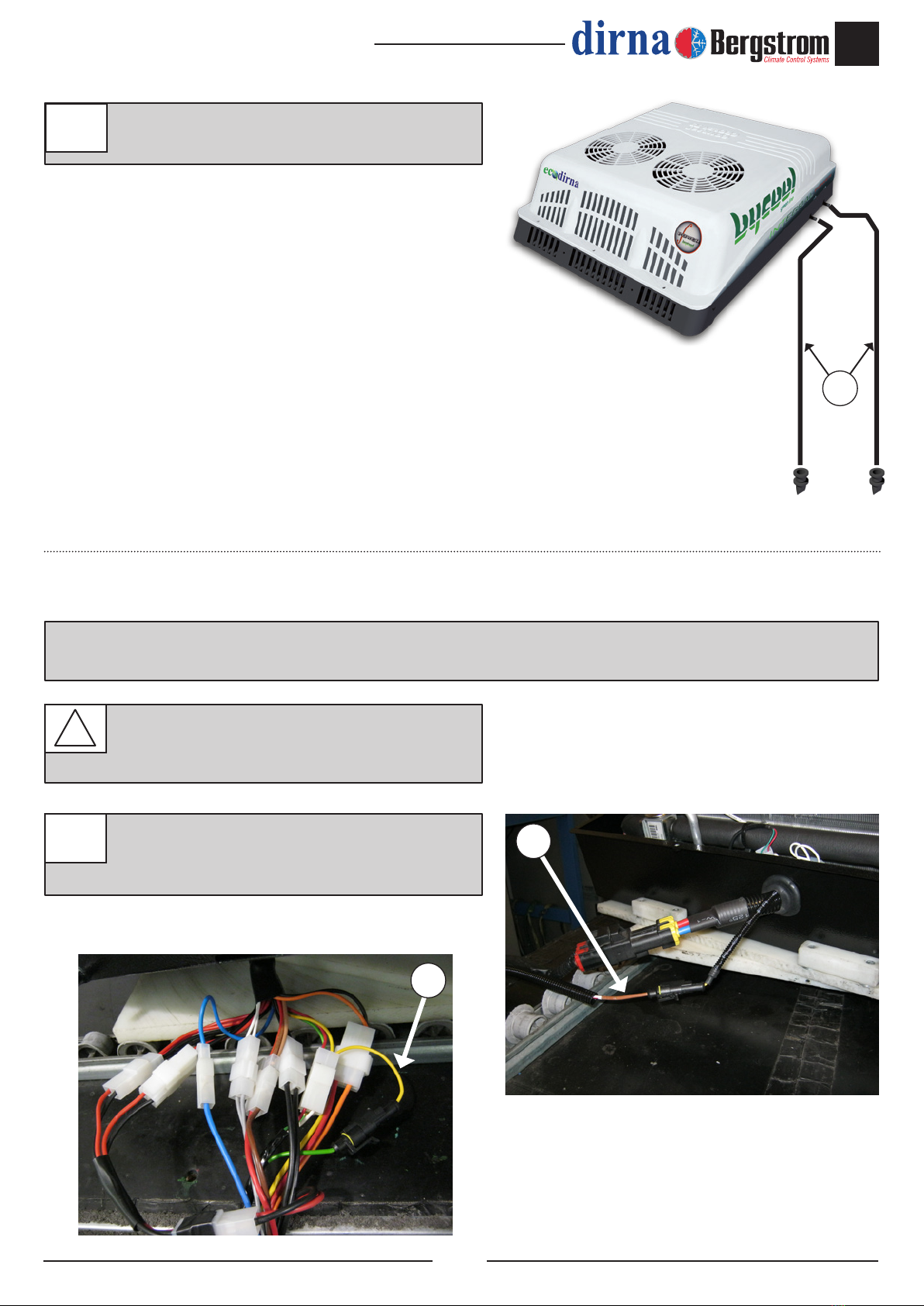

7Colocar cableado de excitación por el
interior ó por el exterior del vehículo según
convenga.
7
7

7
INTEGRAL POWER ES
Air conditioning for vehicles
10
8
9
11
Conectar cable de alimentación superior en la
parte trasera del equipo.
Conectar el otro extremo en posición (+) sólo
con motor arrancado.
Conectar cableado al frente (Punto C página
5) y jar frente con tornillos suministrados.
Conectar cable de alimentación inferior (A)
llevándolo a batería y poner adhesivos de
peligro de unión de cableado en lugar visible
(B).
Importante: Debido al complejo sistema de
regulación electrónica del equipo, la toma
de corriente debe realizarse directamente a
la batería del vehículo (si no fuese posible
consultar con dirna Bergstrom, s.l.).
Importante: Al conectar los cableados, dejar
la distancia adecuada, para evitar su rotura
por los movimientos del vehículo.
Importante:Paralapuestaenmarchaconsultar
el manual de usuario (220AA21001).
!
!
!
10
11
A
B
Importante: Antes de montar el frente,
colocar el interruptor en la posición
correcta para cada vehículo.
!
!

8
INTEGRAL POWER
ES
Air conditioning for vehicles

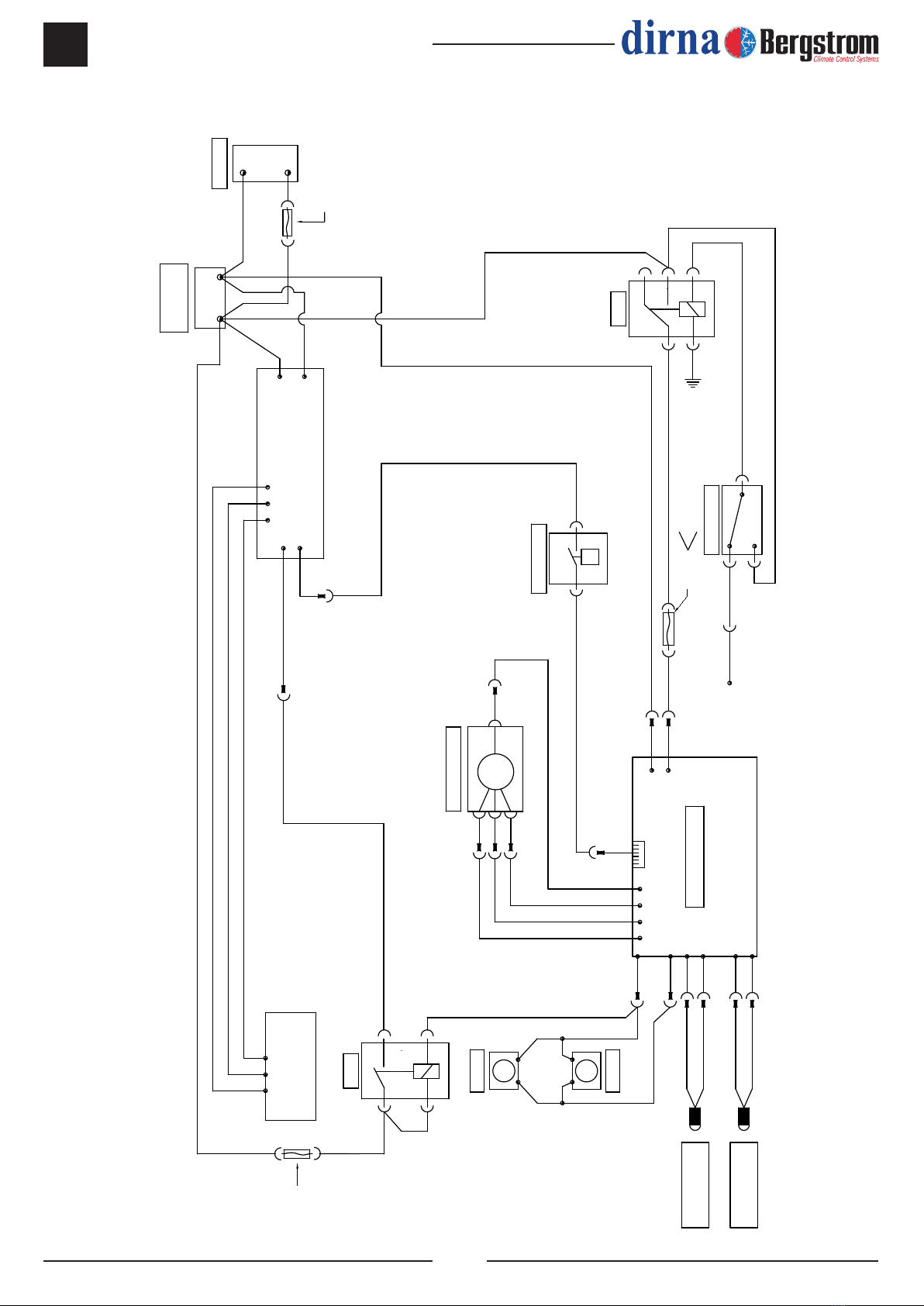

Esquema eléctrico
M
M
P
FUSIBLE
15A ----- 24v
25A ----- 12v
M
FUSIBLE 5A
FUSIBLE 50A
B B N
N
B B N
N
R
R
N N
M
ELECTRO
A R Na N
86 85 30 87 R
A
R
Na
R
A
PRESURIZADOR
Na
N
RELE
N
ELECTRONICA
COMPRESOR
MODULO
COMPRESOR
(+) (+)
(+) (-)
A
R
Az
A
R
Az
PRESOSTATO
Az
R
R
Az Az
V
N
Na
R
A
SONDA
RECIRCULACION
SONDA
ANTI-HIELO
M
M
R
M
R R
ELECTRO
R
N
85 86 30 87
RELE
87a
V
R
(+)
V A
INTERRUPTOR
(+) POSITIVO CON
MOTOR ARRANCADO
M
R N
R R
R
CENTRO
CONEXIONES
(+)(-)
(+) (-)
(-) (+)
BATERIA
Az
RR
R
Az
M
R
R

9
INTEGRAL POWER EN
Air conditioning for vehicles
!
Warning
When installing air conditioning equipment on roof, the
upper cabin part must be protected with a cloth or a
protective blanket to avoid possible scratches. When
installing Integral Power on roof, take into account that,
normally, cabins equipped with a hatch have a strong
enough structure to hold equipment weight. However,
if it is not the case and it is necessary to carry out a
cut in the roof or, although it has a hatch, the material
is not resistant enough (if roof is made of bre, plastic,
etc...), it is the installer who will have to decide, under
his responsibility, if it is necessary to reinforce the roof to
avoid possible deformations, breaks, water entries, etc.,
habilitating the means required to stop it from occurring.
Tools
Torx wrenches set
Allen wrenches set
Open-jawed spanner 10
Scissors
Flexo-meter
Ø10 Wrench
Phillips screwdriver / screwdriver
Ø35 Circular saw
Ø7 Drill
Sabre saw
Documentation included
Mounting instructions 091186-091198
User’s guide 220.AA2.1001
Troubleshooting 220.AA2.1002
Warranty 220.AA1.0010
!
Warnings
!
The installing personnel must have a sufcient
training in vehicles air conditioning.
!
dirna Bergstrom, s.l. shall not be responsible for
breakdowns or damages coming from an inadequate
handling or installation of the equipment or from
modications and substitutions carried out without
our express and written authorisation.
!
Unit pre-loaded with refrigerant gas R-134a, (
I.P. 12 V. 500 g. - I.P. 24 V 500 g ) (Do not touch
the refrigerant gas circuit).
!
Please see product warranty procedure included in
Troubleshooting.
!
Please see equipment User’s Guide for its correct
functioning of the remote control and control panel.
!
Once installation is nished, the following documents
must be handed over to the user: User’s Guide,
Warranty and Troubleshooting.
Assembly
Recommendations
• Before starting assembly, please read instructions
and follow them during installation process.
• Use the adequate tools for each operation.
Electricity
• Disconnect ignition key.
• Disconnect battery before starting assembly.
• Make sure electric components are securely
connected, checking their correct tting.

10
INTEGRAL POWER
EN
Air conditioning for vehicles
733 mm
218 mm
655 mm

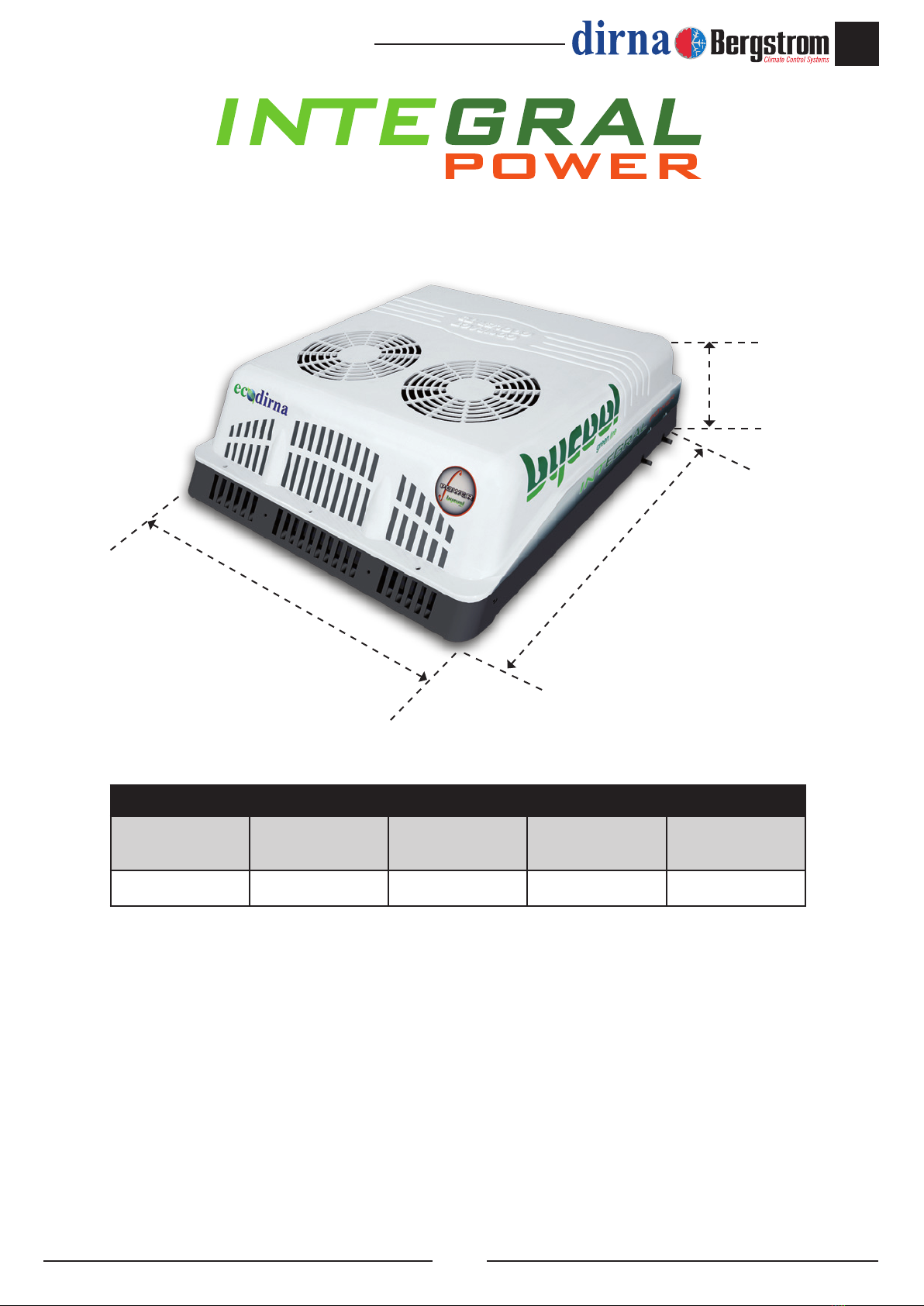

TECHNICAL DETAILS
Refrigerating
power
Working
voltage
Absorbed
intensity Airow Total weight
3200 w 12V / 24V 30A / 45A ** 700 m3/h 43,5 Kg
(**) In accordance with JIS standard, test conditions: outside temperature 35ºC, return temperature 27ºC.
(**) Consumption as found in test with outside temperature between 30°C and 42°C.

11
INTEGRAL POWER EN
Air conditioning for vehicles
1
2
3
Position the Integral Power unit on the roof,
taking into account that the nal position must
correspond to the front supplied (0911860035),
ensuring it is on a at surface.
Once the position is dened, remove the case
and mark (6) boreholes (Y), then align the (4)
template boreholes with the (4) rear boreholes
in the roof (gure 3).
Note the arrow indicating the operation
direction.
Mark and make the cuts and boreholes (protect
the sharp edges with anti-oxidant).
1
T
3
Ø 32
SENTIDO DE MARCHA
Ø 7 (4)
585 mm
393 mm
245 mm
620 mm
Y
Y
OPERATION DIRECTION

12
INTEGRAL POWER
EN
Air conditioning for vehicles
4
5
Position the seal joint, side seals and front
seal inside the compact as shown.
Pass the cabling through the borehole (T)
made for this purpose in the roof (gure 1).
Position Integral Power (A) with (6) 13 mm
pieces of bushing, rubber washers and (6)
M6/100x40 screws (B) and nuts M6/100.
Important: Ensure sealtightness between
the unit and the ceiling in order to prevent
any water coming in.
!
a
C
B
A
5
5
aSeal joint
b Side seals
c Front seal bb
c
M6/100 nut
at washer
rubber washer
unit base
bushing
vehicle roof
at washer
screw M6/100
6A
6B
Insert rubber washers to prevent water
passage.
Seal the boreholes with silicone.
6A

13
INTEGRAL POWER EN
Air conditioning for vehicles
at washer
rubber washer
unit base
bushing
vehicle roof
at washer
screw M6/100
Excitation wiring
Attention: Wiring excitation install on all
vehicles except trucks.
!
6C Place PVC pipe in the length required.
C
7Position the excitation wiring inside or
outside the vehicle as appropriate.
7
7

14
INTEGRAL POWER
EN
Air conditioning for vehicles
10
8
9
11
Connect the upper power cable in the rear of
the unit.
Connect the other end in (+) position with the
engine running.
Connect the wiring to the front (Point C page
12) and secure the front with the screws
supplied.
Connect the lower power cable (A) to the
battery and place cable joint hazard stickers in
a visible place (B).
Important: Given the complex electronic
regulation system in the unit, the current
connection must be made directly to the
vehicle’s battery (if this is not possible, contact
dirna Bergstrom, s.l.).
Important: When connecting the cables, leave
suitable distance in order to prevent breakage
when the vehicle moves.
Important: Check the user manual
(220AA21001) before starting up.
!
!
!
10
11
A
B
Important: Before mounting the front,
position the circuit breaker in the correct
position for each vehicle.
!
!

15
INTEGRAL POWER EN
Air conditioning for vehicles

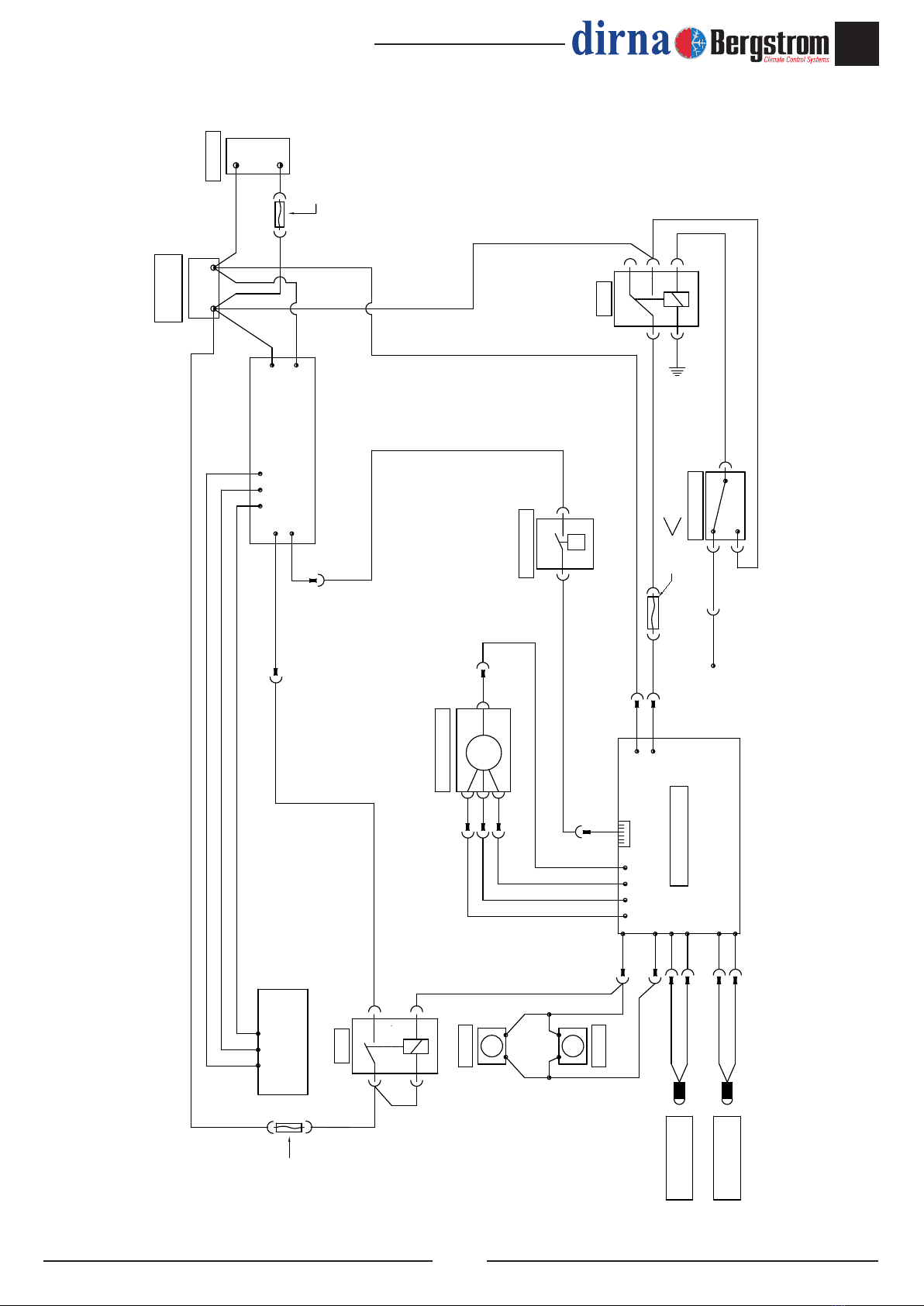

Electric wiring
M
M
P
FUSIBLE
15A ----- 24v
25A ----- 12v
M
FUSIBLE 5A
FUSIBLE 50A
B B N
N
B B N
N
R
R
N N
M
ELECTRO
A R Na N
86 85 30 87 R
A
R
Na
R
A
PRESURIZADOR
Na
N
RELE
N
ELECTRONICA
COMPRESOR
MODULO
COMPRESOR
(+) (+)
(+) (-)
A
R
Az
A
R
Az
PRESOSTATO
Az
R
R
Az Az
V
N
Na
R
A
SONDA
RECIRCULACION
SONDA
ANTI-HIELO
M
M
R
M
R R
ELECTRO
R
N
85 86 30 87
RELE
87a
V
R
(+)
V A
INTERRUPTOR
(+) POSITIVO CON
MOTOR ARRANCADO
M
R N
R R
R
CENTRO
CONEXIONES
(+)(-)
(+) (-)
(-) (+)
BATERIA
Az
RR
R
Az
M
R
R
COMPRESSOR
FUSE 5A
ANTI-FREEZE
SENSOR
RECIRCULATION
SENSOR
RELAY
ELECTRO ELECTRO
ELECTRONICS
PRESSURISER
PRESSOSTAT
FUSE
(+) POSITIVE WITH
ENGINE RUNNING
RELAY
CIRCUIT BREAKER
COMPRESSOR
MODULE
BATTERY
CONNECTIONS
CENTER
FUSE 50A

16
INTEGRAL POWER
FR
Air conditioning for vehicles
!
Attention
Lors de l’installation de l’appareil d’air conditionné
sur le toit, il faudra protéger la partie supérieure
de la cabine avec un linge ou une couverture de
protection an d’éviter les éventuelles égratignures.
Durant l’installation du Integral Power, tenir compte
du fait que normalement les cabines pourvues
d’écoutille possède une structure sufsamment
solide pour supporter le poids de l´appareil.
Cependant, si ce n’est pas le cas et qu’il est
nécessaire de découper le toit ou même si disposant
d’écoutille, la structure n’est pas sufsamment rigide
(si elle était en bre, plastique, etc.) il appartiendra à
l’installateur de décider s’il faut renforcer le toit pour
éviter toute déformation, rupture ou voie d’eau, etc.,
et prendre les mesures nécessaires à cet effet.
Outils
Jeu de clés Torx
Jeu de clés Allen
Clé xe 10
Ciseaux
Mètre
Jeu de clés à cliquet - mèche Ø 10
Tournevis étoile / tournevis
Scie circulaire Ø 35
Perceuse - mèche Ø 7
Scie sauteuse
Documentation included
Instructions de montage 091186-091198
Guide de l’utilisateur 220.AA2.1001
Solution des problèmes 220.AA2.1002
Garantie 220.AA1.0010
!
Garantie
!
L’installateur devra posséder la formation pertinente
en air conditionné sur véhicules.
!
dirna Bergstrom, s.l., ne sera pas responsable
des dommages ou des bris dérivés d’une
installation ou d’une manipulation incorrecte ni
des modifications réalisées sans autorisation
expresse par écrit.
!
Équipement préchargé avec du gaz réfrigérant
R-134a, ( I.P. 12 V. 500 g. - I.P. 24 V 500 g ) (Ne pas
manipuler le circuit de gaz réfrigérant).
!
Voir la procédure de garantie du produit au
Diagnostic de problèmes.
!
Voir le Guide de l’Usager de l’appareil pour le
fonctionnement correcte de la télécommande et du
tableau de commande.
!
Après l’installation, vous devez fournir à l’utilisateur:
Manuel d’utilisation, garantie et diagnostic de
pannes.
Recommendations
Pour Le Montage
• Avant de commencer le montage de l’appareil, prière
de lire les instructions et de les suivre attentivement.
• Utiliser les outils convenant à chaque opération.
Electricity
• Déconnecter la clé de contact.
• Déconnecter la batterie avant de commencer le
montage.
• Vérier le câblage des composants électriques et
leur correcte installation.

17
INTEGRAL POWER FR
Air conditioning for vehicles
733 mm
218 mm
655 mm
DONNÉES TECHNIQUES
Puissance
frigorique
Tension
d’alimentation
Intensité
absorbée Débit d’air Poids total
3200 w 12V / 24V 30A / 45A ** 700 m3/h 43,5 Kg
(**) Selon norme JIS, conditions d’essai : température extérieure 35 ºC, température retour 27 ºC.
(**) Consommations extraites de l’essai avec une température extérieure d’entre 30 ºC et 42 ºC.

18
INTEGRAL POWER
FR
Air conditioning for vehicles
1
2
3
Situer l’équipement Integral Power sur le
plafond. La position nale doit correspondre à
la partie frontale fournie (0911860035). Il doit
être placé sur une surface plate.
Une fois que la position est dénie, retirer
la carcasse et marquer (6) trous (Y) et faire
ensuite coïncider les (4) trous du patron avec
les (4) trous arrières du plafond (gure 3).
Tenir compte de la èche qui indique le
sens de la course.
Marquer les coupes et les trous et les
réaliser (protéger les bords coupés avec de
l’antioxydant).
1
T
3
Ø 32
SENTIDO DE MARCHA
Ø 7 (4)
585 mm
393 mm
245 mm
620 mm
Y
Y
SENS DE LA COURSE

19
INTEGRAL POWER FR
Air conditioning for vehicles
4
5
Placer le joint d’étanchéité, les joints latéraux
et le joint frontal sur la partie intérieure du
Compact comme cela est indiqué.
Passer le câblage à travers le trou (T) réalisé
sur le plafond à cet effet (gure 1). Placer
ensuite l’Integral Power (A) avec (6) douilles
de 13 mm, des rondelles en caoutchouc et (6)
vis M6/100x40 (B) et écrous M6/100.
Important : assurer l’étanchéité de
l’ensemble sur le plafond pour éviter de
possibles entrées d’eau.
!
a
C
B
A
5
5
a Joint étanchéité
b Joints latéraux
c Joint frontal bb
c
écrou M6/100
rondelle plate
rondelle caoutchouc
base équipement
douille
plafond véhicule
rondelle plate
vis M6/100
6A
6B
Placer les rondelles en caoutchouc pour éviter
le passage de l’eau.
Sceller les trous avec de la silicone.
6A

20
INTEGRAL POWER
FR
Air conditioning for vehicles
Câblage d’excitation
Attention: l’installation de câblage d’excitation
sur tous les véhicules sauf les camions.
!
6C Placer un tuyau en PVC en fonction des
besoins de longueur.
C
7Placer le câblage d’excitation à l’intérieur
et à l’extérieur du véhicule, selon les
besoins.
7
7
