Dirt Devil CENTRINO XL User manual

Bodenstaubsauger
Bedienungsanleitung
Cylinder vacuum cleaner
Operating Manual
CENTRINO XL
Royal Appliance International GmbH
Itterpark 7-9 · D-40724 Hilden
Germany
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
www.dirtdevil.de www.dirtdevil.de
Rev. 01540-01 29.08.2006
Cover Centrino_XL_D_E.indd 1Cover Centrino_XL_D_E.indd 1 29.08.2006 15:15:1129.08.2006 15:15:11

2
DG
Bedienungsanleitung ................................................................................ 4 - 15
Operating Manual ....................................................................................... 16 - 27
Centrixx SE 2000.book Seite 2 Dienstag, 29. August 2006 5:16 17

3
D
Abb. 1
4
5
3
22
15
12
6
23
24
14
17
18
19 20 21
16
1
8
11
2
25
9
13
10
7
26
Centrixx SE 2000.book Seite 3 Dienstag, 29. August 2006 5:16 17

4
Übersicht über Ihren Centrino XL
D
Übersicht über Ihren Centrino XL
Vielen Dank!
Es freut uns, dass Sie sich für den Bodenstaubsauger Centrino XL entschieden haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!
Geräteteile/Lieferumfang
Technische Daten
Technische und gestalterische Änderungen im Zuge ständiger Produktverbesserung vorbehalten.
© Royal®Appliance International GmbH
1 Handgriff
2 Nebenluftregler
3 Möbelbürste
4 Fugendüse
5 Polsterdüse
6 Zubehörhalterung
7 Verstauhaken
8 Saugschlauch
9 Entriegelungstaste Saugschlauch
10 Tragegriff mit Verriegelung
11 Entriegelungsknopf Staubbehälter
12 Haltebügel
13 Ein-/Aus-Schalter
14 Staubbehälter mit Zentralfilter
15 Verstauhalterung
16 Kabelaufrolltaste
17 Saugleistungsregler
18 Staubbehälterfüllanzeige
19 Ausblasfilter-Abdeckung
20 Parkhalterung
21 Stromkabel mit Stecker
22 Teleskoprohr-Arretierung
23 Teleskoprohr
24 Parkhaken
25 Bodendüse
26 Umschalter „Teppich/Hartboden“
optionales Zubehör:
- Parkettbürste
- Turbobürste
Geräteart : Bodenstaubsauger (beutellos)
Modell : Centrino XL
Spannung : 220 V-240 V ~50, 60 Hz
Leistung : 1800 W nom. - 2000 W max.
Staubbehälter : 1 Liter, auswaschbar
Filter : Lamellen-Zentralfilter, auswaschbar
Motor-Schutzfilter, auswaschbar
Hygiene-Ausblasfilter
Stromkabellänge : ca. 5,0 m
Operationsradius : ca. 8 m
Gewicht : ca. 6,0 kg
1_1 Liste.fm Seite 4 Mittwoch, 30. August 2006 11:25 11

5
Inhaltsverzeichnis
D
1 Sicherheitshinweise ................................................................. 6
1.1 zur Bedienungsanleitung............................................................................................. 6
1.2 zu den verwendeten Hinweisen................................................................................... 6
1.3 zur Stromversorgung................................................................................................... 6
1.4 zu Kindern ................................................................................................................... 7
1.5 zur bestimmungsgemäßen Verwendung..................................................................... 7
1.6 bei defektem Gerät...................................................................................................... 7
2 Auspacken und Montieren....................................................... 8
2.1 Auspacken................................................................................................................... 8
2.2 Montieren..................................................................................................................... 8
2.3 Weitere Düsen (Zubehör) verwenden ......................................................................... 9
3 Bedienung ................................................................................. 10
3.1 Staubsaugen ............................................................................................................... 10
3.2 Ausschalten und Stromkabel aufrollen........................................................................ 11
3.3 Abstellen und Aufbewahren......................................................................................... 11
3.4 Staubbehälter leeren ................................................................................................... 11
4 Filter ........................................................................................... 12
4.1 Ausblasfilter wechseln................................................................................................. 12
4.2 Lamellen-Zentralfilter und Motor-Schutzfilter reinigen................................................. 13
5 Fehlerbehebung........................................................................ 14
6 Reinigung .................................................................................. 14
7 Entsorgung................................................................................ 14
8 Ersatzteile.................................................................................. 15
9 Garantie ..................................................................................... 15
Inhaltsverzeichnis
Centrixx SE 2000.book Seite 5 Dienstag, 29. August 2006 5:16 17

6
1 Sicherheitshinweise
1 Sicherheitshinweise
1.1 zur Bedienungsanlei-
tung Lesen Sie diese Bedienungsanleitung vollständig durch,
bevor Sie mit dem Gerät arbeiten.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an
Dritteweitergeben,gebenSiedieBedienungsanleitungmit.
Die Nichtbeachtung dieser Anleitung kann zu schwe-
ren Verletzungen oder Schäden am Gerät führen.
Für Schäden, die durch Nichtbeachtung dieser Bedie-
nungsanleitung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt eingesetzt werden.
Es ist für eine gewerbliche Nutzung nicht geeignet.
1.2 zu den verwendeten
Hinweisen Wichtige Hinweise für Ihre Sicherheit sind besonders ge-
kennzeichnet. Beachten Sie diese Hinweise unbedingt, um
Unfälle und Schäden am Gerät zu vermeiden:
1.3 zur Stromversorgung Das Gerät wird mit elektrischem Strom betrieben, dabei
besteht grundsätzlich die Gefahr eines elektrischen
Schlags. Achten Sie daher besonders auf Folgendes:
- Fassen Sie den Stecker nie mit nassen Händen an.
- Wenn Sie den Stecker aus der Steckdose herauszie-
hen wollen, ziehen Sie immer direkt am Stecker. Nie-
mals am Kabel, es könnte reißen.
- Achten Sie darauf, dass das Stromkabel nicht ge-
knickt, eingeklemmt, überfahren wird, oder mit Hitze-
quellen in Berührung kommt.
- Verwenden Sie nur Verlängerungskabel, die für die
Leistungsaufnahme des Gerätes ausgelegt sind.
- Tauchen Sie das Gerät niemals inWasser oder ande-
re Flüssigkeiten und halten Sie es vor Regen und
Nässe fern.
- Betreiben Sie das Gerät nur, wenn die auf dem Ty-
penschild angegebene elektrische Spannung mit der
Spannung Ihrer Steckdose übereinstimmt. Falsche
Spannung kann das Gerät zerstören.

WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögli-
che Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder
andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Centrixx SE 2000.book Seite 6 Dienstag, 29. August 2006 5:16 17

7
D
1 Sicherheitshinweise
1.4 zu Kindern Lassen Sie das Gerät nicht unbeaufsichtigt und ver-
wenden Sie es mit größter Vorsicht, wenn Kinder oder Per-
sonen, die die Gefahren nicht einschätzen können, in der
Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschät-
zen können, dürfen das Gerät nicht benutzen. Bewahren
Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen ver-
wendet werden. Es besteht Erstickungsgefahr.
1.5 zur bestimmungsge-
mäßen Verwendung Verwenden Sie den Bodenstaubsauger ausschließlich für
das Reinigen von normalverschmutzten Böden, Teppichen
und Gardinen. Jede weitere Verwendung gilt als nicht be-
stimmungsgemäß und ist untersagt.
Verboten ist insbesondere:
Das Saugen von:
- Haaren, Fingern und anderen Körperteilen. Sie könn-
ten eingezogen und verletzt werden.
- Kleidungsstücken (z. B. Schuhbänder, Schals, etc.).
Sie könnten eingezogen werden und schwere Verlet-
zungen hervorrufen.
- Wasser und anderen Flüssigkeiten, insbesondere
feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im
Inneren kann zum Kurzschluss führen.
- Tonern (für Laserdrucker, Kopierer, etc.). Es besteht
Brand- und Explosionsgefahr.
- glühender Asche, brennenden Zigaretten oder
Streichhölzern. Es kann zum Brand kommen.
- spitzen Gegenständen, wie Glassplittern, Nägeln,
etc. Diese Gegenstände zerstören die Filter.
- Gips, Zement, etc. Die Filter können verstopfen.
Die Verwendung in der Nähe von explosiven oder leicht
entzündlichen Stoffen. Es besteht Brand- oder Explosions-
gefahr.
Die Verwendung im Freien. Es besteht die Gefahr, dass
Regen und Schmutz das Gerät zerstören.
Das Hineinstecken von Gegenständen in die Öffnungen
des Gerätes. Es könnte überhitzen.
1.6 bei defektem Gerät Betreiben Sie niemals ein defektes Gerät, oder ein Ge-
rät mit einem defekten Kabel. Es besteht erhebliches Ver-
letzungsrisiko.
Geben Sie ein defektes Gerät zur Reparatur an einen
Fachhändler oder den Royal®Appliance-Kundendienst.
Adresse, ZSeite 15, „Garantie“.
Centrixx SE 2000.book Seite 7 Dienstag, 29. August 2006 5:16 17

8
2 Auspacken und Montieren
2 Auspacken und Montieren
2.1 Auspacken 1. Packen Sie das Gerät und alle Zubehörteile aus.
2. Überprüfen Sie den Inhalt auf Vollständigkeit. Informa-
tionen zum Lieferumfang, ZSeite 4, „Übersicht über
Ihren Centrino XL“.

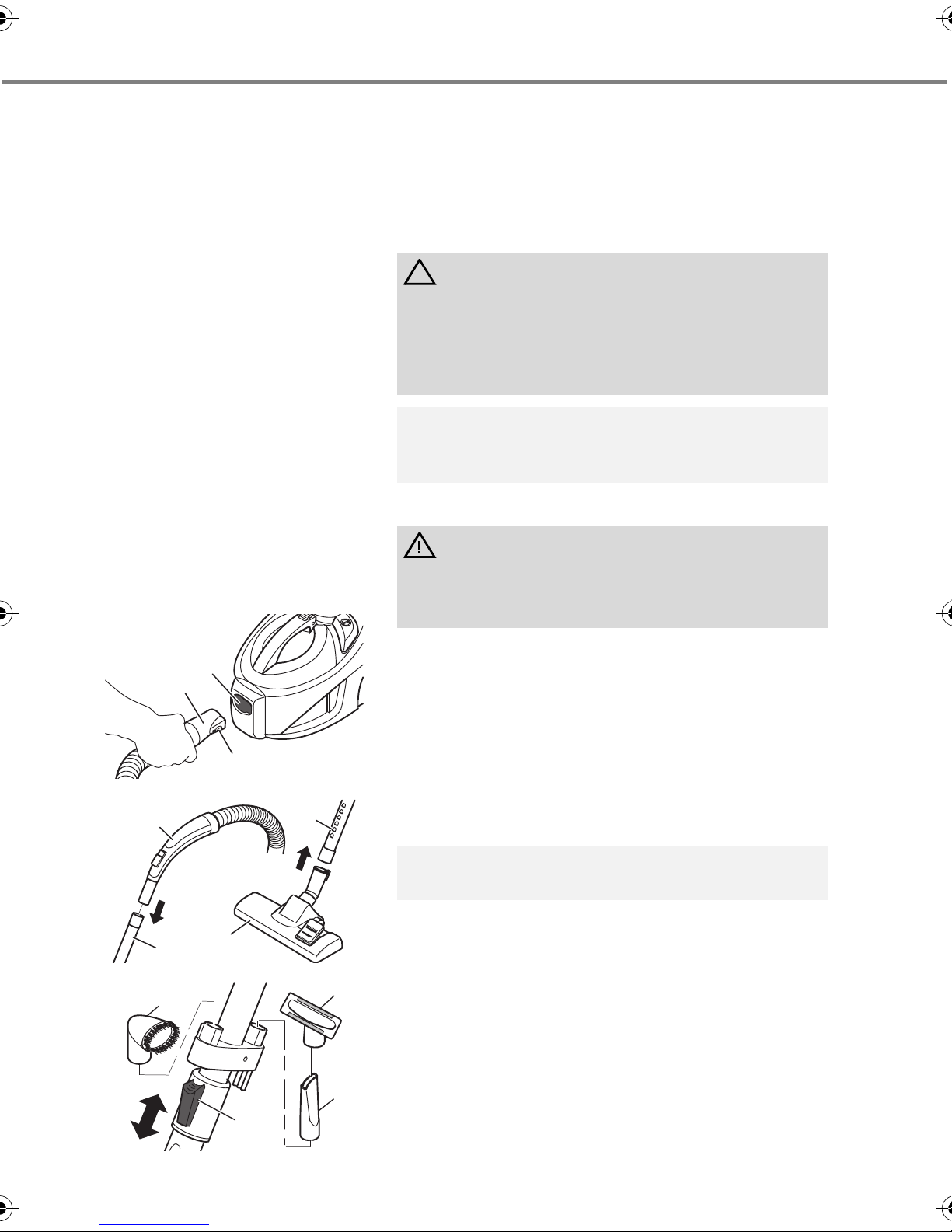

2.2 Montieren
1. Stecken Sie das Ende des Saugschlauchs (Abb. 2/1) in
die Aufnahmeöffnung (Abb. 2/2) des Bodenstaubsau-
gers, bis die Verriegelung hörbar einrastet. Achten Sie
darauf, dass die Entriegelungstaste (Abb. 2/3) wie ab-
gebildet nach rechts zeigt.
2. Stecken Sie den Handgriff (Abb. 3/1) in das obere Ende
des Teleskoprohrs (Abb. 3/2).
3. Stecken Sie die Bodendüse (Abb. 3/3) auf das untere
Ende des Teleskoprohrs (Abb. 3/4).
4. Schieben Sie dann die Möbelbürste (Abb. 4/2) und die
Fugendüse (Abb. 4/3) samt Polsterdüse (Abb. 4/1) auf
die Aufnahmevorrichtungen.
5. Stellen Sie die Länge des Teleskoprohrs ein. Drücken
Sie dazu die Teleskoprohr-Arretierung (Abb. 4/4) nach
unten. Ziehen Sie dann das Teleskoprohr auf die ge-
wünschte Länge. Zum Verriegeln, lassen Sie die Teles-
koprohr-Arretierung beim Ziehen los. Sie hören ein
deutliches Klicken.
Ihr Bodenstaubsauger ist jetzt einsatzbereit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich
immer in der Originalverpackung, damit es keinen Scha-
den nimmt. Heben Sie dazu die Verpackung auf.
Entsorgen Sie nicht mehr benötigtes Verpackungsmate-
rial gemäß den in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden
Sie sich umgehend an Ihren Händler.
WARNUNG:
Montieren Sie das Gerät nur, wenn der Stecker aus der
Steckdose ausgezogen ist. Es könnte versehentlich ein-
geschaltet werden.
HINWEIS:
Eventuell ist es erforderlich etwas fester zu drücken.
Abb. 2
1
3
2
Abb. 3
2
14
3
Abb. 4
3
2
1
4
Centrixx SE 2000.book Seite 8 Dienstag, 29. August 2006 5:16 17

9
D
2 Auspacken und Montieren

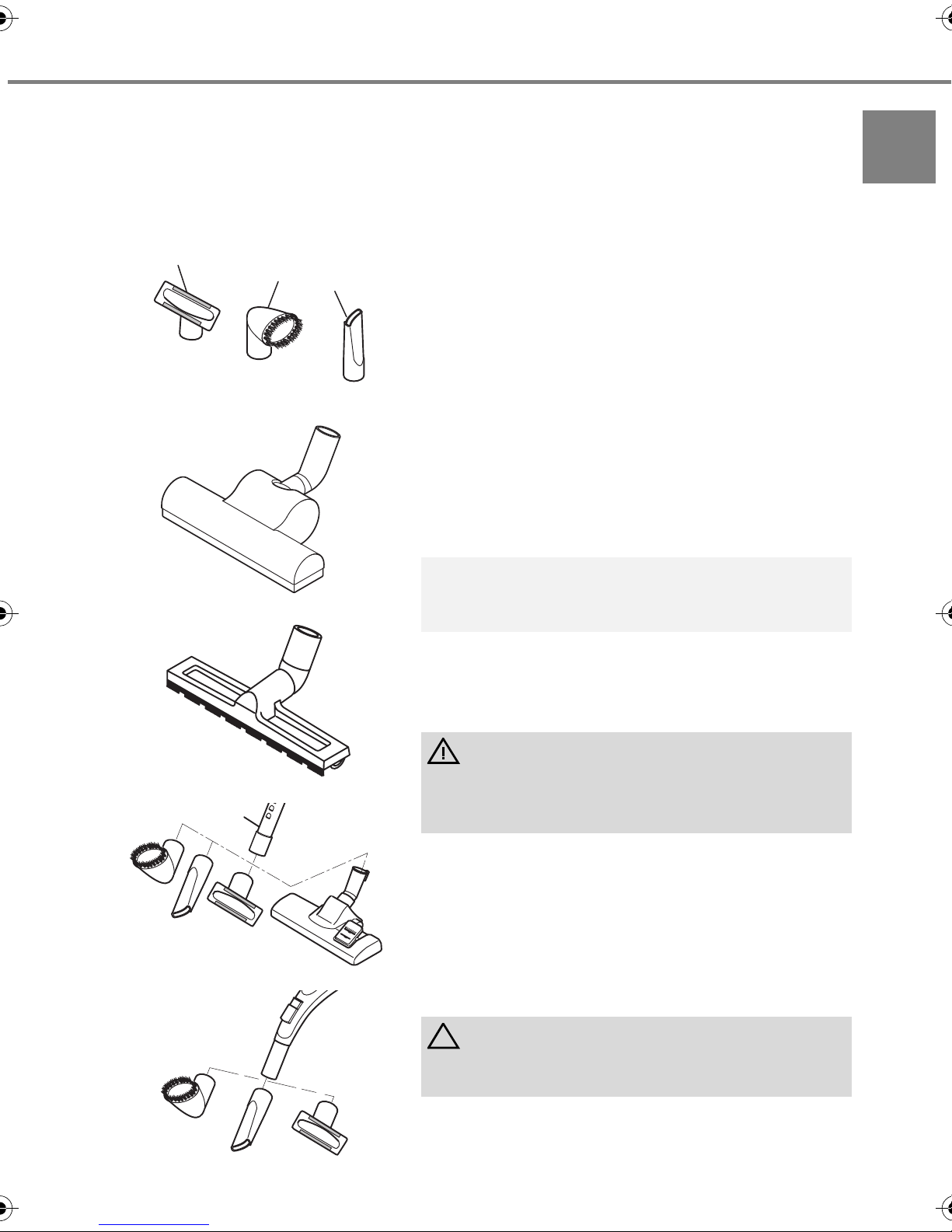

2.3 Weitere Düsen (Zube-
hör) verwenden Neben der soeben montierten Bodendüse können Sie mit
weiteren Düsen den Funktionsumfang erweitern:
Als Zubehör sind Fugendüse, Möbelbürste und Pols-
terdüse im Lieferumfang enthalten. Sie können an der Zu-
behörhalterung befestigt werden (Abb. 4).
-Fugendüse (Abb. 5/1)
Benutzen Sie diese, um Staub aus schwer zugängli-
chen Stellen zu saugen.
-Möbelbürste (Abb. 5/2)
Benutzen Sie diese, um unter gleichzeitigem Bürsten
Schmutz von Gegenständen abzusaugen, die emp-
findliche Oberflächen haben.
-Polsterdüse (Abb. 5/3)
Verwenden Sie diese zum Reinigen von weichen,
kratzfesten Oberflächen, (z.B. Polstermöbeln).
Optional erhältlich sind weiterhin:
-Turbobürste (Abb. 6)
Diese besitzt einen rotierenden Bürstenkopf und eig-
net sich bestens zur Tiefenreinigung von Teppichen.
Dabei richtet sie gleichzeitig das Teppichflor auf.
-Parkettbürste (Abb. 7)
Diese ist mit langen Borsten ausgestattet und dient
zum Absaugen besonders empfindlicher Oberflächen
(z.B. Parkett, Laminat).
Zum Aufsetzen der Düsen gehen Sie wie folgt vor:
1. Schalten Sie das Gerät aus und ziehen Sie den Stecker
aus der Steckdose.
2. Ziehen Sie die vorhandene Düse vom Teleskoprohr ab.
3. Stecken Sie die gewünschte Düse auf das untere Ende
des Teleskoprohrs (Abb. 8) oder bei Bedarf direkt auf
den Handgriff (Abb. 9).
4. Befestigen Sie nicht mehr benötigte Düsen soweit mög-
lich in der Zubehörhalterung (Abb. 4). Bewahren Sie die
übrigen Düsen sicher und für Kinder unzugänglich auf.
HINWEIS:
Bei der Verwendung der Turbobürste, entsteht durch die
hohe Drehzahl der Bürste ein lautes Geräusch.
WARNUNG:
Montieren Sie Düsen nur, wenn der Stecker aus der
Steckdose ausgezogen ist. Der Staubsauger könnte ver-
sehentlich eingeschaltet werden.
ACHTUNG:
Beim Saugen ohne aufgesteckte Düse besteht erhöhte
Gefahr, Gegenstände versehentlich einzusaugen.
Abb. 5
1
32
Abb. 6
Abb. 7
Abb. 8
1
Abb. 9
Centrixx SE 2000.book Seite 9 Dienstag, 29. August 2006 5:16 17

10

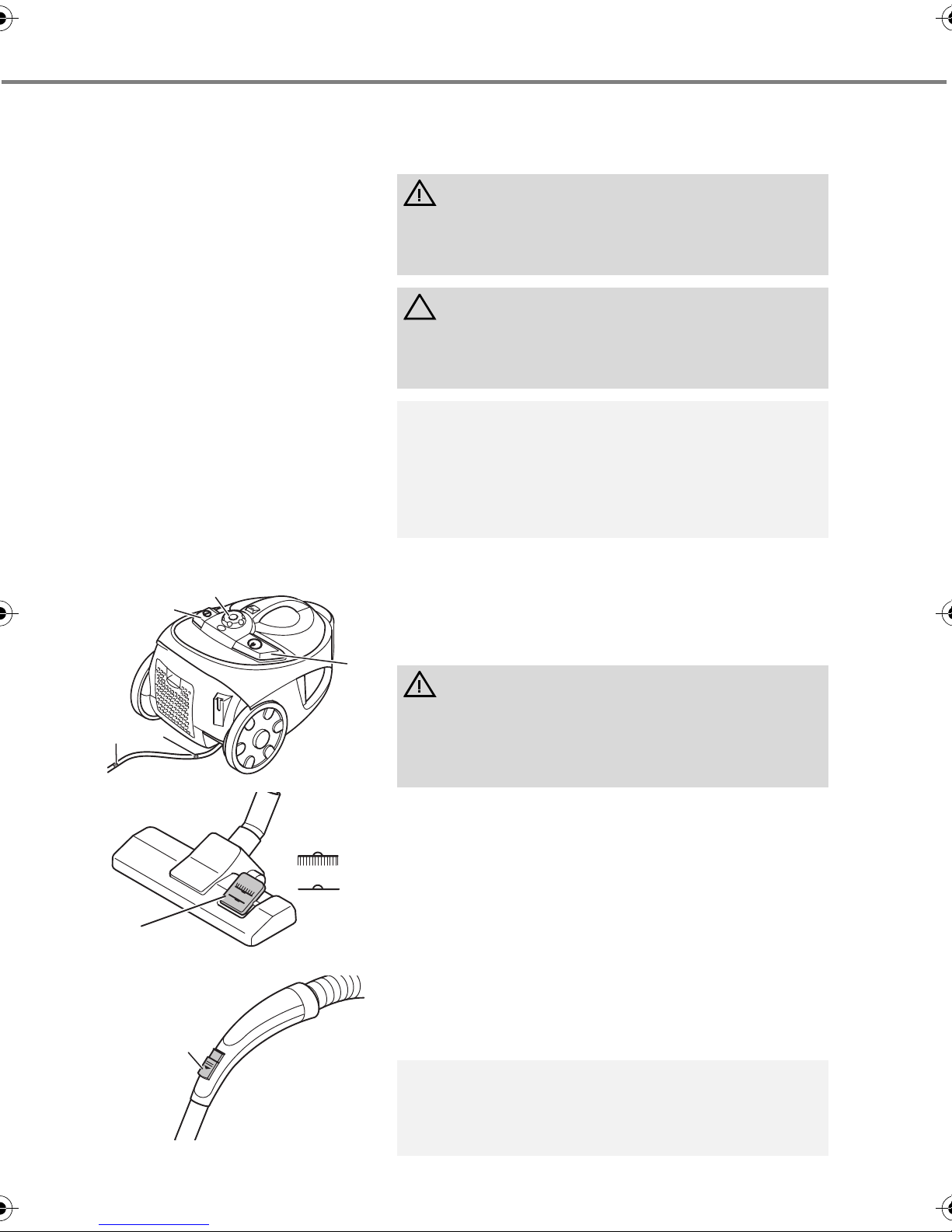

3 Bedienung
3 Bedienung
3.1 Staubsaugen .
1. Stecken Sie die gewünschte Düse auf, ZKapitel 2.3,
„Weitere Düsen (Zubehör) verwenden“.
2. Ziehen Sie das Kabel am Stecker bis zur gelben Mar-
kierung (Abb. 10/1) heraus.
3. Schalten Sie den Bodenstaubsauger am Ein-/Aus-
Schalter (Abb. 10/4) ein.
4. Stellen Sie je nach Bodenbelag den Umschalter „Tep-
pich/Hartboden“ (Abb. 11/1) ein:
- Hartboden (Abb. 11/a): Laminat, Fliesen, PVC, etc.
- Teppich (Abb. 11/b): Lang-/kurzflorige Teppiche, etc.
5. Stellen Sie am Saugleistungsregler (Abb. 10/5) die
Saugleistung ein.
6. Ziehen Sie den Bodenstaubsauger zum Saugen wie ei-
nen Schlitten hinter sich her. Beachten hierzu die ent-
sprechenden Empfehlungen der Bodenbelaghersteller.
WARNUNG:
Prüfen Sie den Bodenstaubsauger und das Stromkabel
vor jeder Benutzung. Ein beschädigtes Gerät darf nicht
verwendet werden. Es besteht Verletzungsrisiko!
ACHTUNG:
Verwenden Sie den Bodenstaubsauger nur, wenn alle
Filter intakt, trocken und korrekt eingesetzt sind. Stellen
Sie sicher, dass keine Öffnungen verstopft sind.
HINWEIS:
Ihr Bodenstaubsauger besitzt einen Überhitzungsschutz.
Er schaltet bei Überhitzung automatisch ab. Ist dies der
Fall, schalten Sie den Bodenstaubsauger aus und ziehen
Sie den Stecker. Beseitigen Sie die Überhitzungsursa-
che. Warten Sie ca. 45 min bis zum Wiedereinschalten.
WARNUNG:
Falls die rote Markierung (Abb. 10/2) sichtbar ist, ziehen
Sie das Kabel mithilfe der Kabelaufrolltaste (Abb. 10/3)
wieder bis zur gelben Markierung ein. Ansonsten kann
das Kabel abreißen. Es besteht Stromschlaggefahr!
HINWEIS:
Mit dem Nebenluftregler (Abb. 12/1) können Sie die
Saugleistung schnell reduzieren, z. B. um eingesaugte
Gegenstände wieder freizugeben.
Abb. 10
12
3
45
Abb. 11
1
a
b
Abb. 12
1
Centrixx SE 2000.book Seite 10 Dienstag, 29. August 2006 5:16 17

11
D
3 Bedienung
3.2 Ausschalten und
Stromkabel aufrollen 1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-
Schalter (Abb. 13/1) aus und ziehen Sie den Stecker
aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.
3. Drücken Sie die Kabelaufrolltaste (Abb. 13/2), um das
Stromkabel einzuziehen.
3.3 Abstellen und Aufbe-
wahren
Zum Abstellen oder bei Arbeitspausen können Sie den
Parkhaken (Abb. 14/1) der Bodendüse in die Parkhalterung
(Abb. 14/2) einhängen. Vorher müssen Sie das Teleskop-
rohr vollständig versenken.
Zum Aufbewahren können Sie den Verstauhaken
(Abb. 15/1) des Teleskoprohrs in die Verstauhalterung
(Abb. 15/2) unten am Bodenstaubsauger einhängen.
Wenn Sie das Gerät längere Zeit lagern möchten, lee-
ren Sie den Staubbehälter und reinigen Sie diesen sowie
die Filter. Lagern Sie das Gerät stets kühl und trocken.
3.4 Staubbehälter leeren Leeren Sie den Staubbehälter spätestens dann, wenn
die Staubbehälterfüllanzeige (Abb. 1/18) aufleuchtet, die
„Max“-Markierung (Abb. 16/3) erreicht ist oder die Saugwir-
kung nachlässt.
WARNUNG:
Beim Einziehen des Stromkabels kann dieses umher-
schlingern, zur Stolperfalle werden oder Gegenstände
umreißen.
Abb. 13
1
2
WARNUNG:
Bevor Sie den Arbeitsplatz verlassen, schalten Sie das
Gerät aus und ziehen Sie den Netzstecker.
ACHTUNG:
Stellen Sie das Gerät nie direkt neben Wärmequellen ab
(z. B. Heizung, Ofen). Vermeiden Sie direkte Sonnenein-
strahlung. Die Hitze kann das Gerät beschädigen.
Abb. 14
1
2
Abb. 15
12
ACHTUNG:
Bevor Sie den Staubbehälter leeren, schalten Sie das
Gerät aus und ziehen Sie den Netzstecker. Anderenfalls
zerstört weiterhin angesaugter Staub das Gerät.
HINWEIS:
Die Verriegelung (Abb. 16/2) im Tragegriff verhindert das
versehentliche Lösen des Staubbehälters beim Trans-
portieren des Gerätes. Wenn Sie den Staubbehälter ent-
nehmen, darf die Verriegelungstaste nicht gedrückt sein.
Abb. 16
MAX
12
3
Centrixx SE 2000.book Seite 11 Dienstag, 29. August 2006 5:16 17

12
4 Filter
1. Drücken Sie die Entriegelungstaste (Abb. 16/1) und he-
ben Sie den Staubbehälter nach oben aus dem Staub-
sauger.
2. Zum Entleeren, halten Sie den Staubbehälter tief über
einen Mülleimer.
3. Drücken Sie die Entleerungstaste (Abb. 17/1). Der Bo-
den öffnet sich und der Staub fällt in den Mülleimer.
4. Klopfen Sie Staubrückstände vorsichtig aus.
5. Schließen Sie den Boden. Er rastet hörbar ein.
6. Stecken Sie den Staubbehälter in den Bodenstaubsau-
ger zurück. Er rastet hörbar ein.
4 Filter Der Bodenstaubsauger besitzt die folgenden Filter:
-Lamellen-Zentralfilter (Abb. 18/1)
Reinigen: alle 2 Monate
-Motor-Schutzfilter (Abb. 18/2)
Reinigen: alle 2 Monate
-Hygiene-Ausblasfilter (Abb. 18/3)
Austauschen: alle 6 Monate
Die Filter können nach einiger Zeit verstopfen und so
die Saugleistung reduzieren. Deshalb ist es wichtig, dass
Sie die oben angegebenen Zeitabstände einhalten.
Ersetzen Sie beschädigte Filter umgehend.
4.1 Ausblasfilter wechseln 1. Schalten Sie das Gerät aus und beachten Sie die Hin-
weise unter ZKapitel 3.2, „Ausschalten und Stromkabel
aufrollen“.
2. Drücken Sie die Verriegelung (Abb. 19/1) zum Öffnen
der Ausblasfilter-Abdeckung nach unten und entneh-
men Sie die Abdeckung.
3. Entnehmen Sie den Ausblasfilter (Abb. 20) und erset-
zen Sie ihn durch einen neuen (Bestellnummer,
ZKapitel 8, „Ersatzteile“).
4. Setzen Sie abschließend die Ausblasfilter-Abdeckung
wieder ein.
Abb. 17
1
ACHTUNG:
Die Filter sind nicht spülmaschinengeeignet.
Abb. 18
1
2
3
HINWEIS:
Bei leichten Verschmutzungen kann es auch ausreichen,
den Filter über einem Mülleimer auszuklopfen. Wir emp-
fehlen aber, den Filter halbjährlich auszutauschen.
Abb. 19
1
Abb. 20
Centrixx SE 2000.book Seite 12 Dienstag, 29. August 2006 5:16 17

13
D
4 Filter
4.2 Lamellen-Zentralfilter
und Motor-Schutzfilter
reinigen
1. Schalten Sie das Gerät aus und beachten Sie die Hin-
weise unter ZKapitel 3.2, „Ausschalten und Stromkabel
aufrollen“.
2. Entleeren Sie den Staubbehälter, ZKapitel 3.4,
„Staubbehälter leeren“.
3. Nehmen Sie den Deckel vom Staubbehälter ab, indem
Sie ihn im Uhrzeigersinn abdrehen (Abb. 21).
4. Drehen Sie den Lamellen-Zentralfilter samt Filtersieb
gegen den Uhrzeigersinn vom Deckel ab (Abb. 22/A).
5. Halten Sie den Lamellen-Zentralfilter tief über einen
Mülleimer.
6. Trennen Sie erst dann das Lamellen-Zentralfilter-Ele-
ment vom Filtersieb (Abb. 22/A).
7. Zur Grobreinigung klopfen Sie beide Teile mit leichten
Schlägen von allen Seiten aus.
8. Entnehmen Sie den Motor-Schutzfilter (Abb. 23/1).
9. Klopfen Sie auch ihn über einem Mülleimer aus.
10. Setzen Sie den Motor-Schutzfilter wieder ein (Abb. 23).
11. Stecken Sie Lamellen-Zentralfilter-Element und Filter-
sieb wieder zusammen (Abb. 22/B).
12. Setzen Sie den Lamellen-Zentralfilter durch Drehen im
Uhrzeigersinn wieder ein (Abb. 22/A).
13. Setzen Sie den Deckel wieder auf den Staubbehälter
und arretieren Sie ihn durch Drehen entgegen dem Uhr-
zeigersinn. Achten Sie darauf, dass beim Aufsetzen die
Markierung am Deckel über der Markierung am Staub-
behälter steht (Abb. 25).
14. Setzen Sie den Staubbehälter wieder in den Boden-
staubsauger ein und arretieren Sie ihn mit festem
Druck. Er rastet hörbar ein.
HINWEIS:
Falls Lamellen-Zentralfilter-Element (Abb. 24/2) und Fil-
tersieb sowie der Motor-Schutzfilter (Abb. 24/1) stark
verschmutzt sind, spülen Sie sie nacheinander mit einem
Duschkopf gründlich aus (Abb. 24). Verwenden Sie
dabei keine Bürste.
Lassen Sie die Filter anschließend trocknen (ca. 15 h bei
Raumtemperatur). Setzen Sie sie erst ein, wenn diese
vollkommen trocken sind.
Abb. 21
open close
Abb. 22
AB
open
close
Abb. 23
1
Abb. 24
1
2
Abb. 25
open close
1
Centrixx SE 2000.book Seite 13 Dienstag, 29. August 2006 5:16 17

14
5 Fehlerbehebung
5 Fehlerbehebung
Bevor Sie das Gerät an den Royal®Appliance-Kundendienst einschicken, überprüfen Sie anhand
der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.
6 Reinigung
Reinigen Sie das Gehäuse ausschließlich mit einem leicht angefeuchteten Tuch. Verwenden Sie
keine Reinigungsmittel, Scheuermittel oder Alkohol, da diese das Gehäuse beschädigen können.
Zum Reinigen der Filter, ZKapitel 4, „Filter“.
7 Entsorgung
Die verwendeten Filter sind aus umweltverträglichen Materialien hergestellt und können im Haus-
müll entsorgt werden
Wenn das Gebrauchsende erreicht ist, machen Sie das ausgediente Gerät unbrauchbar,
indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen.
Entsorgen Sie das Gerät gemäß der in Ihrem Land geltenden Umweltvorschriften. Elektri-
sche Abfälle müssen gesondert entsorgt werden. Wenden Sie sich für Ratschläge bezüg-
lich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.
WARNUNG:
Verwenden Sie niemals ein defektes Gerät! Bevor Sie auf Fehlersuche gehen, schalten Sie das
Gerät aus und ziehen Sie den Netzstecker ZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“.
Fehler mögliche Ursache Lösung
Gerät läuft nicht Stecker ist nicht eingesteckt oder
Gerät ist nicht eingeschaltet. Stecker einstecken und Gerät einschalten, ZKapitel 3.1, „Staubsaugen“.
Steckdose führt keinen Strom. Testen Sie den Bodenstaubsauger an einer
anderen Steckdose, bei der Sie sicher sind,
dass diese Strom führt.
Stromkabel ist beschädigt. Lassen Sie das Kabel durch den Royal®Ap-
pliance-Kundendienst ersetzen, Adresse,
ZSeite 15, „Garantie“.
Gerät nimmt kei-
nen Schmutz auf Staubbehälter ist voll oder ver- stopft. Staubbehälter leeren/reinigen ZKapitel 3.4, „Staubbehälter leeren“.
Filter ist verschmutzt. Den entsprechenden Filter reinigen,
ZKapitel 4, „Filter“.
Düse, Teleskoprohr oder Saug-
schlauch sind verstopft. Entfernen Sie die Verstopfung. Benutzen Sie dazu, falls erforderlich, einen langen
Holzstab (z. B. Besenstiel).
Gerät läuft unge-
wöhnlichlautoder
die Staubbehälter-
füllstandsanzeige
leuchtet rot
Eingesaugte Partikel versperren
den Luftweg. Entfernen Sie die Partikel. Benutzen Sie da- zu, falls erforderlich, einen langen Holzstab
(z. B. Besenstiel).
Staubbehälter ist voll oder ver-
stopft. Staubbehälter leeren/reinigen ZKapitel 3.4, „Staubbehälter leeren“.
WARNUNG:
Bevor Sie das Gerät reinigen, schalten Sie das Gerät aus und ziehen Sie den Netzstecker
ZKapitel 3.2, „Ausschalten und Stromkabel aufrollen“.
Centrixx SE 2000.book Seite 14 Dienstag, 29. August 2006 5:16 17

15
D
8 Ersatzteile
8 Ersatzteile
Zubehörteile sowie Ersatzteile können nachbestellt werden.
Diese erhalten Sie bei den Firmen:
9 Garantie
Wir übernehmen für dieses Gerät eine Garantie von 24 Monaten ab Kaufdatum.
Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des
Gerätes oder des Zubehörs (Schäden an Zubehörteilen führen nicht automatisch zum Umtausch
des kompletten Gerätes) unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beru-
hen. Von der Garantie sind Schäden ausgenommen, die auf unsachgemäßen Gebrauch(Betrieb mit
falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch, etc.) zurückzuführen
sind, normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes
nur unerheblich beeinflussen. Bei Eingriffen durch eine nicht von uns autorisierte Stelle oder bei Ver-
wendung anderer als original Royal®Appliance-Ersatzteile erlischt die Garantie. Verschleißteile fal-
len nicht unter die Garantie und sind deshalb kostenpflichtig!
Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch Stempel und Unterschrift des Händlers auf
der Garantiekarte bestätigt ist oder eine Rechnungskopie dem eingeschickten Gerät beiliegt. Garan-
tieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch ein An-
spruch auf eine neue Garantie! Versenden Sie das Gerät mit entleertem Staubbehälter und einer
kurzen Fehlerbeschreibung in Blockschrift. Versehen Sie das Anschreiben mit dem Vermerk „Zur
Garantie“. Senden Sie es zusammen mit der Garantiekarte oder einer Rechnungskopie an folgende
Adresse:
Royal®Appliance International GmbH
Abt. Kundenservice
Itterpark 7-9
40724 Hilden
Germany
Tel.: 02103 / 20 07 10
Fax: 02103 / 20 07 77
www.dirtdevil.de
Artikel-Nr. Beschreibung Inhalt
2720001 Filterset, bestehend aus Lamellen-Zentralfilter mit Filter-
sieb, Motor-Schutzfilter und Hygiene-Ausblasfilter 4 Teile
Service-Versand Ina Riedmüller
Frankenstraße 34
D-89233 Neu-Ulm
Tel.: 0 73 07 / 51 75
Fax: 0 73 07 / 41 56
[email protected]
Staubsauger-Center Feuerbach KG
Corneliusstraße 75
D-40215 Düsseldorf
Tel.: 02 11 / 38 10 07
Fax: 02 11 / 37 04 97
[email protected]
Centrixx SE 2000.book Seite 15 Dienstag, 29. August 2006 5:16 17

16
An overview of your Centrino XL
An overview of your Centrino XL
Many thanks!
We are pleased that you decided on the Centrino XL cylinder vacuum cleaner!
We hope you enjoy using your appliance and we would like to thank you for your purchase!
Appliance parts/scope of delivery
Technical data
We reserve the right to make technical alterations in the course of ongoing product improvements.
© Royal®Appliance International GmbH
1 Handle
2 Secondary air controller
3 Furniture brush
4 Crevice nozzle
5 Upholstery nozzle
6 Accessories mount
7 Stow-away hook
8 Suction hose
9 Release button for suction hose
10 Carry handle with lock
11 Release knob for dust container
12 Holder
13 On/off switch
14 Dust container with central filter
15 Stow-away hook mount
16 Cable retract button
17 Suction controller
18 Dust container level indicator
19 Blow-out filter cover
20 Parking hook mount
21 Power cable with plug
22 Telescopic tube lock
23 Telescopic tube
24 Parking hook
25 Floor nozzle
26 Carpet/hard floor switch
optional accessories:
- Parquet brush
- Turbo brush
Type of appliance : Cylinder vacuum cleaner (bagless)
Model : Centrino XL
Voltage : 220 V-240 V ~50, 60 Hz
Output : 1800 W nom. - 2000 W max.
Dust container : 1 litre, washable
Filters : Central laminar filter, washable
Protective motor filter, washable
hygienic blow-out filter
Electric cable length : approx. 5.0 m
Operation radius : approx. 8 m
Weight : approx. 6.0 kg
1_1 Liste.fm Seite 16 Mittwoch, 30. August 2006 11:28 11

17
List of contents
G
1 Safety instructions.................................................................... 18
1.1 Regarding the operating manual ................................................................................. 18
1.2 Regarding the instructions used.................................................................................. 18
1.3 Regarding the power supply........................................................................................ 18
1.4 Regarding children ..................................................................................................... 19
1.5 Regarding intended use .............................................................................................. 19
1.6 If the appliance is defective ......................................................................................... 19
2 Unpacking and connecting...................................................... 20
2.1 Unpacking.................................................................................................................... 20
2.2 Assembly..................................................................................................................... 20
2.3 Using other nozzles (accessories)............................................................................... 21
3 Operating................................................................................... 22
3.1 Vacuuming................................................................................................................... 22
3.2 Switching off and retracting the power cable............................................................... 23
3.3 Setting aside and storage............................................................................................ 23
3.4 Emptying the dust container........................................................................................ 23
4 Filters......................................................................................... 24
4.1 Changing the blow-out filter......................................................................................... 24
4.2 Cleaning the central laminar filter and the protective motor filter ................................ 25
5 Correcting malfunctions .......................................................... 26
6 Cleaning..................................................................................... 26
7 Waste disposal.......................................................................... 26
8 Spare parts................................................................................ 27
9 Warranty .................................................................................... 27
List of contents
02_Centrixx SE 2000_gb.book Seite 17 Dienstag, 29. August 2006 5:18 17

18
1 Safety instructions
1 Safety instructions
1.1 Regarding the
operating manual Read this operating manual through completely before
working with the appliance.
Keep the operating manual safe. If you pass the appliance
on to a third party, give them the operating manual as well.
Non-compliance with these instructions can lead to
serious injuries or damage to the appliance.
We assume no liability for damage that occurs as a result
of non-compliance with this operating manual.
The appliance may only be operated in households.
It is not suitable for industrial or commercial use.
1.2 Regarding the
instructions used Important instructions for your safety are especially
marked. You must observe these instructions to avoid
accidents and damage to the appliance:
1.3 Regarding the power
supply
The appliance is operated with electrical power which
means there is in principle a risk of electric shock. Pay
particular attention to the following:
- Never touch the plug with wet hands.
- If you want to pull the plug out of the socket then
always pull directly on the plug. Never pull on the
cable as it could break.
- Make sure that the power cable is not bent, caught or
run over, and that it does not come into contact with
heat sources.
- Only use an extension cable that is designed for the
power requirement of the appliance.
- Never immerse the appliance in water or other fluids
and keep it away from rain and moisture.
- Only operate the appliance if the electrical voltage
stated on the type plate matches the voltage of your
socket. Wrong voltage can destroy the appliance.

WARNING:
Warns against hazards for your health and indicates
possible risks of injury.
ATTENTION:
Indicates possible hazards for the appliance or other
objects.
NOTE:
Highlights tips and information for you.
02_Centrixx SE 2000_gb.book Seite 18 Dienstag, 29. August 2006 5:18 17

19
1 Safety instructions
G
1.4 Regarding children Never leave the appliance unattended, and use it with
the greatest of care if children or persons who cannot
assess the risks are nearby.
Children or persons who cannot assess the risks may
not use the appliance. Store it so it is inaccessible.
Packing material must not be used to play with. There
is a danger of suffocation.
1.5 Regarding intended
use Only use the cylinder vacuum cleaner for cleaning normally
dirty floors, carpets and curtains. Any other use is
considered non-intended use and is prohibited.
The following is prohibited in particular:
Do not vacuum:
- hair, fingers and other body parts. They could be
pulled in and injured.
- pieces of clothing (e. g. shoelaces, scarves, etc.).
They could be pulled right in and cause severe
injuries.
- water and other fluids, especially damp carpet
cleaning agents. Internal dampness can lead to a
short-circuit.
- toner (for laser printers, copy machines, etc.). There
is a risk of fire and explosion.
- hot ash, burning cigarettes or matches. These can
cause fire.
- pointed objects such as glass fragments, nails, etc.
These objects destroy the filter.
- plaster, cement, etc. The filter can become blocked.
Do not use near explosive or easily flammable
substances. There is a risk of fire or explosion.
Do not use in the open-air. There is a risk of the
appliance being destroyed by rain and dirt.
Do not push objects into the openings of the appliance.
It could overheat.
1.6 If the appliance is
defective
Never operate a defective appliance or an appliance
with a defective cable. There is a considerable risk of injury.
Bring or send defective appliances to a specialist dealer
or to Royal®Appliance Customer Services for repair.
Address, ZPage 27, "Warranty".
02_Centrixx SE 2000_gb.book Seite 19 Dienstag, 29. August 2006 5:18 17

20
2 Unpacking and connecting
2 Unpacking and connecting
2.1 Unpacking 1. Unpack the appliance and all accessory parts.
2. Check the contents are all there. Information regarding
the scope of delivery, ZPage 16, "An overview of your
Centrino XL".
2.2 Assembly
1. Push the end of the suction hose (Fig. 2/1) into the
receiver point (Fig. 2/2) of the cylinder vacuum cleaner
until the lock audibly clicks into place. Make sure that
the release button (Fig. 2/3) points to the right as
illustrated.
2. Push the handle (Fig. 3/1) into the upper end of the
telescopic tube (Fig. 3/2).
3. Push the floor nozzle (Fig. 3/3) onto the lower end of the
telescopic tube (Fig. 3/4).
4. Then push the furniture brush (Fig. 4/2) and the crevice
nozzle (Fig. 4/3) with the upholstery nozzle (Fig. 4/1)
onto the holders.
5. Adjust the length of the telescopic tube. To do this, push
the telescopic tube lock (Fig. 4/4) downwards. Then pull
the telescopic tube to the desired length. To lock it,
release the telescopic tube lock when you let go. You
will hear an audible click.
Your cylinder vacuum cleaner is now ready to use.
ATTENTION:
Always transport/send the appliance in its original
packaging so that it does not become damaged. Keep
the packing material for this purpose.
Dispose of any packing material that is no longer
required in accordance with the provisions applicable in
your country.
NOTE:
If you should notice damage due to transport, then
contact your dealer immediately.
WARNING:
Only assemble the appliance if the plug has been pulled
out of the socket. It could be switched on by accident.
NOTE:
It may be necessary to push a bit harder.
Fig.2
1
3
2
Fig.3
2
14
3
Fig.4
3
2
1
4
02_Centrixx SE 2000_gb.book Seite 20 Dienstag, 29. August 2006 5:18 17
