Vielen Dank!
Es freut uns, dass Sie sichfür den Saugroboter „Fusion“ entschie-
den haben! Wir danken Ihnen für den Kauf und das entgegenge-
brachte Vertrauen.
Die vorliegende Bedienungsanleitung soll Ihnen dabei helfen, Ih-
ren neuen Saugroboter kennenzulernen und in der Folge sicher
und effizient einzusetzen.
Inhaltsverzeichnis
Technische Daten ............................................................................................. 3
Kennzeichnungen ............................................................................................. 3
1 Übersicht ................................................................................ 4
1.1 Lieferumfang ................................................................................................ 4
1.2 Unterseite des Geräts .................................................................................. 5
1.3 Im Inneren des Geräts ................................................................................. 6
2 Funktionsweise ..................................................................... 7
2.1 Arbeitsweise ................................................................................................. 7
2.2 Absturzsicherung ......................................................................................... 7
3 Sicherheitshinweise .............................................................. 8
3.1 zur Bedienungsanleitung ............................................................................. 8
3.2 zu bestimmten Personengruppen ................................................................ 8
3.3 zum mitgelieferten Akkupack ....................................................................... 9
3.4 zur Stromversorgung ................................................................................. 10
3.5 zur bestimmungsgemäßen Verwendung ................................................... 10
4 Auspacken und Montieren ................................................. 11
4.1 Auspacken ................................................................................................. 12
4.2 Rundbesen montieren ................................................................................ 12
4.3 Akkupack einsetzen ................................................................................... 13
5 Akkupack im Gerät laden ................................................... 14
6 Akkupack über Ladestation laden ..................................... 15
7 Vor jedem Gebrauch ........................................................... 16
7.1 Empfindlichkeit der Fallsensoren einstellen ............................................... 16
7.2 Raum vorbereiten ...................................................................................... 17
M611.book Seite 2 Donnerstag, 2. Juli 2015 8:54 08

3
Inhalt
DE
8 Gebrauch .............................................................................. 18
8.1 Hartböden reinigen .................................................................................... 18
8.2 Ausschalten ............................................................................................... 19
9 Nach dem Gebrauch ........................................................... 20
9.1 Transportieren und Aufbewahren .............................................................. 20
9.2 Staubbehälter leeren ................................................................................. 20
9.3 Staubbehälter und Filter reinigen .............................................................. 22
9.4 Staubbehälter einsetzen ............................................................................ 23
10 Problembehebung ............................................................. 24
10.1 Falls das Gerät nicht arbeitet, wie es soll ................................................ 24
10.2 Falls das Gerät defekt ist ......................................................................... 26
10.3 Gewährleistung ....................................................................................... 26
10.4 Zubehör- und Ersatzteile nachbestellen .................................................. 26
11 Entsorgung ........................................................................ 27
11.1 Akkupack ausbauen ................................................................................ 27
11.2 Gerät und Akkupack entsorgen ............................................................... 27
Technische Daten Kennzeichnungen
Technischeund gestalterische Änderungen imZuge stetigerProduktverbesserungen vorbehalten.© Royal Appliance InternationalGmbH
Geräteart : Saugroboter
Modell : Fusion
Modellnummer : M611 (-0/-1/.../-8/-9)
Netzteil Eingang : 100...240 V~, 50/60 Hz
Netzteil Ausgang : 19 V DC, 600 mA
Akkupack : Ni-MH, 14,4 V DC,
1600 mAh, recycelbar
Betriebsdauer : ca. 60 Minuten
Ladezeit : ca. 5 Stunden
Staubbehälter-
volumen : ca. 240 ml
Gewicht (bei ein-
gesetztem Akkupack) : ca. 1,8 kg
Nur für den Hausgebrauch
entspricht den europäi-
schen Richtlinien
Netzteil: Schutzklasse II
(Schutzisolierung)
Roboter: Schutzklasse III
(Schutzkleinspannung)
Nicht im Hausmüll entsor-
gen
„This side up“ Akkupack mit dieser Seite
nach oben einlegen.
M611.book Seite 3 Donnerstag, 2. Juli 2015 8:54 08

4
1 Übersicht
1Übersicht
1.1 Lieferumfang
1Ladekontrollleuchte „ “:
- blinkt grün, wenn der Akkupack geladen
wird
- leuchtet dauerhaft grün, wenn der Akku-
pack aufgeladen ist
- blinkt im Betrieb abwechselnd mit „ “
2Reinigungsanzeige „ “:
- leuchtet rot, wenn der Staubbehälter ge-
leert werden muss
3Batterieanzeige „ “:
- leuchtet rot, wenn der Akkupack gela-
den werden muss oder das Gerät kei-
nen Bodenkontakt hat
- blinkt im Betrieb abwechselnd mit „ “
4Druckpunkte zum Lösen des Gehäuse-
deckels
5Stoßfänger
6Rundbesen
7Netzteilstecker
8Netzteilkabel
9Netzteiladapter
10 Akkupack
11 Ladekontakte der Ladestation
12 Ladestation
--Taste(„Full Go“): Gerät fährt los,
sobald sein Akku voll geladen ist
--Taste(„Go“): Gerät fährt nach Be-
tätigen sofort los, unabhängig vom La-
dezustand
-„24H“-Taste: Gerät fährt 24 Stunden
nachdem diese Taste gedrückt wurde
los
2
7
8
10
9
5
4
3
1
6
11
12
1
M611.book Seite 4 Donnerstag, 2. Juli 2015 8:54 08

5
1 Übersicht
DE
1.2 Unterseite des Geräts
1Rundbesen
2Aufnahme für Rundbesen
3Schieberegler zur Einstellung der Emp-
findlichkeit der Fallsensoren
4gummierte Antriebsräder
5Saugeinlass
6Ladebuchse am Gerät
7Ein-/Aus-Schalter
8Netzteilkabelanschluss der
Ladestation
9Kabelführung der Ladestation

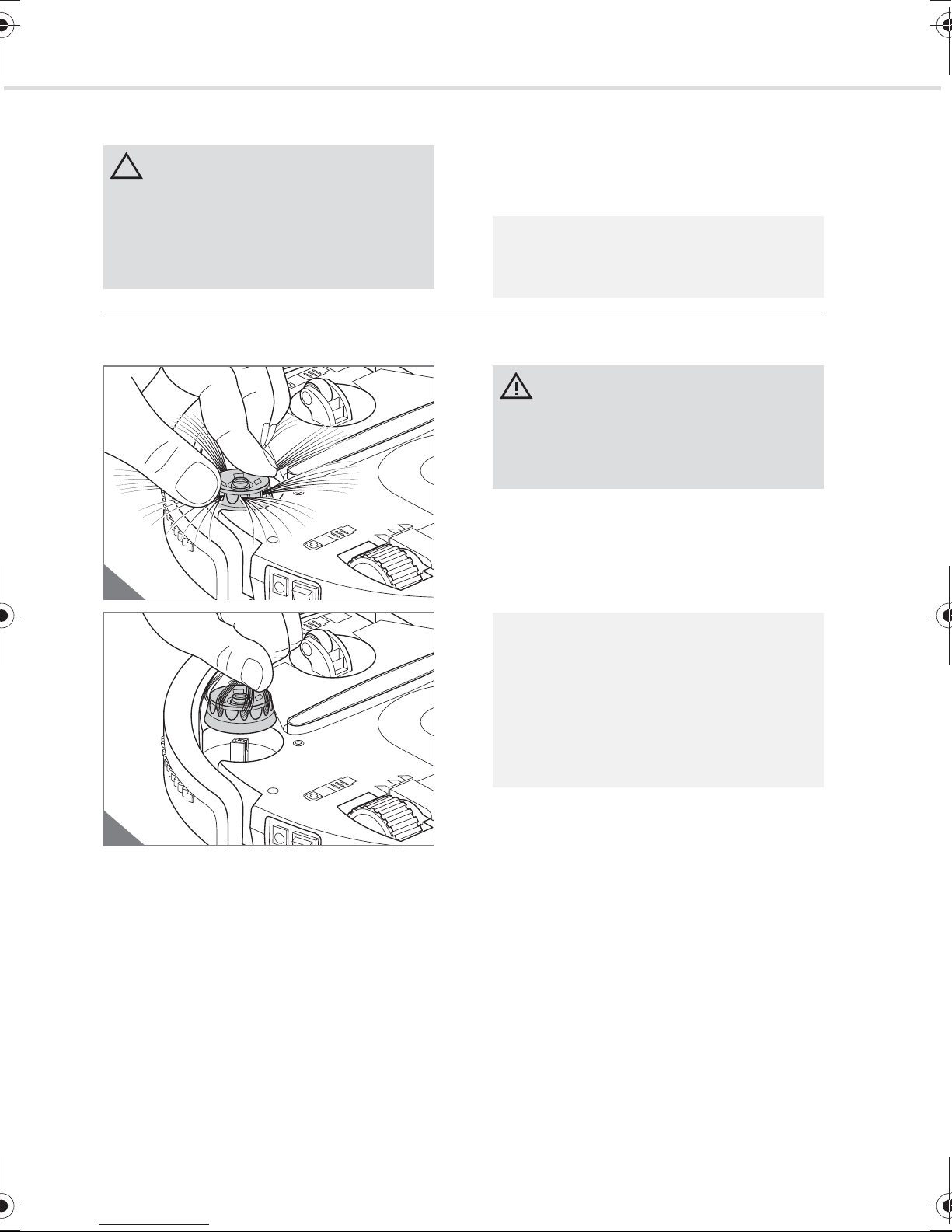

6
7
3
3
3
5
24
4
1 1
89
2
M611.book Seite 5 Donnerstag, 2. Juli 2015 8:54 08

6
1 Übersicht
1.3 Im Inneren des Geräts
1Gehäusedeckel
2Staubbehälterdeckel
3Filter
4Staubbehälter
5Griff zur Entnahme des Staubbehälters
6Akkupack
7Akkufach
8Staubbehälterfach
9Ladekontakte des Geräts
2
3
4
5
7
6
1
8
9
3
M611.book Seite 6 Donnerstag, 2. Juli 2015 8:54 08

7
2 Funktionsweise
DE
2 Funktionsweise
2.1 Arbeitsweise
Sie haben mit dem Saugroboter „Fusion“ ei-
nen vollautomatisch arbeitenden Saugroboter
erworben.
Ihr Roboter reinigt nach folgendem Schema
(Abb. 4):
„Zufallsmodus“ Z„Kreiselmodus“ ZKanten-
modus Z„Kreiselmodus“ Z„Bahnenmodus“
Z„Kreiselmodus“ Z„Zufallsmodus“
Falls das Gerät am Ende dieses Zyklus nicht
abgeschaltet wird, beginnt der Zyklus erneut.
Diese Programmabfolge ermöglicht das lü-
ckenlose Reinigen auf der Grundlage sich
überlappender Bahnen. Voraussetzung hier-
für ist, dass der Raum nicht zu groß ist und
das Gerät im „Kreiselmodus“ nicht zu früh auf
ein Hindernis trifft.
Falls das Gerätim„Kreiselmodus“ aufein Hin-
dernis trifft, geht es sofort in den „Kantenmo-
dus“ über.
2.2 Absturzsicherung
Ihr Saugroboter erkennt mithilfe von
3 Fallsensoren selbstständig vor ihm liegende
Abgründe (Abb. 5). Er ändert daraufhin seine
Fahrtrichtung und reinigt in entgegengesetz-
ter Richtung weiter.
Tieferliegende Flächen, wie z. B. Treppenstu-
fen, werden erkannt und somit von der Reini-
gung ausgespart.
Die Empfindlichkeit der Fallsensoren können
Sie einstellen, ZKapitel 7.1, „Empfindlichkeit
der Fallsensoren einstellen“.
4
5
M611.book Seite 7 Donnerstag, 2. Juli 2015 8:54 08

8
3 Sicherheitshinweise
3 Sicherheitshinweise
3.1 zur Bedienungsanleitung
Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie
mit dem Gerät arbeiten. Bewahren Sie die Anleitung gut auf.
Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die
Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren
Verletzungen oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedie-
nungsanleitung entstehen, übernehmen wir keine Haftung.
3.2 zu bestimmten Personengruppen
Diese Geräte können von Kindern ab 8 Jahren und darüber
und von Personen mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder
Wissen benutzt werden, wenn sie beaufsichtigt werden oder be-
züglich des sicheren Gebrauchs des Gerätes unterwiesen wur-
denunddiedarausresultierendenGefahrenverstanden haben.
Reinigung und Benutzer-Wartung dürfen nicht durch Kinder
ohne Beaufsichtigung durchgeführt werden.
Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen sich
unter anderem weder auf das Gerät stellen oder setzen. Kinder
jünger als 8 Jahre sollten vom Gerät und der Anschlussleitung
ferngehalten werden, wenn es eingeschaltet ist oder abkühlt.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet
werden. Es besteht Erstickungsgefahr.
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen hervor.
M611.book Seite 8 Donnerstag, 2. Juli 2015 8:54 08

9
3 Sicherheitshinweise
DE
3.3 zum mitgelieferten Akkupack
Bei falschem Umgang mit Akkus besteht Verletzungs- und Ex-
plosionsgefahr.
Sollte es erforderlich sein, den Akkupack auszutauschen, er-
setzen Sie ihn ausschließlich durch einen Original-Ersatz-Akku-
pack, den Sie über uns erworben haben. Ersetzen Sie den Ak-
kupack nicht durch andere Akkus oder Batterien.
Bevor Sie damit beginnen, den Akkupack ein- oder auszu-
bauen, stellen Sie sicher, dass das Netzteil aus der Steckdose
gezogen ist.
Schließen Sie den Akkupack niemals kurz, d. h. berühren Sie
niemals beide Pole zur gleichen Zeit, insbesondere nicht mit
elektrisch leitenden Gegenständen.
Nehmen Sie den Akkupack niemals auseinander und setzen
Sie ihn niemals hohen Temperaturen aus.
Bei unsachgemäßem Umgang kann Flüssigkeit aus dem Ak-
kupack austreten. Vermeiden Sie Kontakt mit der Flüssigkeit.
Verwenden Sie nur das mitgelieferte Netzteil und die mitge-
lieferte Ladestation, um das Gerät zu laden. Laden Sie den Ak-
kupack keinesfalls mit einem anderen Netzteil oder einen ande-
ren Ladestation. Nutzen Sie das mitgelieferte Netzteil und die
mitgelieferte Ladestation wiederum ausschließlich zum Aufla-
den des Akkupacks dieses Geräts.
Entsorgen Sie den Akkupack nach Gebrauchsende aus-
schließlich umweltgerecht und wie beschrieben, ZKapitel 11,
„Entsorgung“.
M611.book Seite 9 Donnerstag, 2. Juli 2015 8:54 08

10
3 Sicherheitshinweise
3.4 zur Stromversorgung
Das Gerät wird mit elektrischem Strom aufgeladen. Dabei be-
steht grundsätzlich die Gefahr eines elektrischen Schlags. Ach-
ten Sie daher besonders auf Folgendes:
Fassen Sie das Netzteil oder die Ladestation niemals mit nas-
sen Händen an. Tauchen Sie Gerät, Ladestation oder Netzteil
niemals in Wasser oder andere Flüssigkeiten und halten Sie es
von Regen und Nässe fern.
Wenn Sie das Netzteil aus der Steckdose herausziehen wol-
len, ziehen Sie immer direkt am Netzteil. Ziehen Sie niemals am
Netzteilkabel. Missbrauchen Sie das Netzteilkabel nicht zum
Tragen des Netzteils. Achten Sie darauf, dass das Netzteilkabel
nicht geknickt, eingeklemmt oder überfahren wird oder mit Hit-
zequellen in Berührung kommen kann.
Laden Sie das Gerät nur, wenn die auf dem Netzteil angege-
bene elektrische Spannung mit der Spannung Ihrer Steckdose
übereinstimmt.
Verwenden Sie nur das mitgelieferte Netzteil und die mitge-
lieferte Ladestation, um das Gerät zu laden.
Kontrollieren Sie das Netzteilkabel vor dem Benutzen des
Netzteils auf eventuelle Beschädigungen.
Bevor Sie damit beginnen, das Gerät oder seine Ladestation
zu reinigen oder zu warten, stellen Sie sicher, dass das Netzteil
aus der Steckdose gezogen ist.
3.5 zur bestimmungsgemäßen Verwendung
Das Gerät darf nur im Haushalt eingesetzt werden. Dabei wer-
den die besten Reinigungsergebnisse in kleinen Räumen erzielt.
Das Gerät ist für eine gewerbliche Nutzung nicht geeignet.
Das Gerät darf ausschließlich für das Reinigen auf ebenen,
normal verschmutzten Hartböden eingesetzt werden.
M611.book Seite 10 Donnerstag, 2. Juli 2015 8:54 08

11
4 Auspacken und Montieren
DE
Jede weitere Verwendung gilt als nicht bestimmungsgemäß
und ist untersagt.
Verboten ist insbesondere:
- Gebrauch, Aufbewahrung oder Aufladen im Freien.
- Das Abstellen von Gegenständen auf dem Gerät.
- Das selbstständige Umbauen oder Reparieren des Geräts
oder seines Netzteils.
- Das Hineinstecken von anderen Gegenständen in Öffnun-
gen des Geräts als den hiernach beschriebenen.
- Die Verwendung in der Nähe von explosiven oder leicht
entzündlichen Stoffen.
Verboten ist das Saugen von:
- Menschen, Tieren, Pflanzen, insbesondere Haaren, Fin-
gern und anderen Körperteilen sowie am Körper befindli-
chen Kleidungsstücken. Sie könnten eingezogen werden
und Verletzungen hervorrufen.
- Wasser und anderen Flüssigkeiten. Feuchtigkeit im Inne-
ren kann zum Kurzschluss führen.
- Toner (für Kopierer etc.). Es besteht Explosionsgefahr.
- glühender Asche, brennenden Zigaretten oder Streichhöl-
zern. Es kann zum Brand kommen.
- spitzen Gegenständen, wie Glassplittern, Nägeln etc. Ge-
rät oder Untergrund könnten beschädigt werden.
- Bauschutt, Gips, Zement, feinstem Bohrstaub, Schminke,
Puder etc. Das Gerät könnte beschädigt werden.
Verboten ist zudem der Einsatz ...
- ... auf Teppichen und auf feuchten Böden.
- ... in Räumen mit hoher Luftfeuchte.
- ... ohne dass Filter und Staubbehälter korrekt eingesetzt sind.
4 Auspacken und Montieren
M611.book Seite 11 Donnerstag, 2. Juli 2015 8:54 08

12
4 Auspacken und Montieren
4.1 Auspacken
1. Packen Sie das Gerät samt Zubehör aus.
2. Überprüfen Sie den Inhalt auf Unversehrt-
heit und Vollständigkeit (Abb. 1).
4.2 Rundbesen montieren
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).
2. Stecken Sie die Rundbesen wie abgebil-
det nacheinander auf (Abb. 6).
ACHTUNG:
Heben Sie die Verpackung für die Lagerung
des Geräts oder für einen sicheren Versand
des Gerätes auf. Versenden Sie das Gerät
stets in der Originalverpackung, damit es
keinen Schaden nimmt.
HINWEIS:
Falls Sie einen Transportschaden bemer-
ken, wenden Sie sich an Ihren Händler.
6
7
WARNUNG:
Verletzungsgefahr! Stellen Sie sicher, dass
das Gerät ausgeschaltet ist (Ein-/Aus-
Schalter in Stellung „0“), bevor Sie die
Rundbesen montieren.
HINWEIS:
Falls Sie die Rundbesen abnehmen möch-
ten, gehen Sie wie folgt vor:
1. Greifen Sie den Rundbesen wie abgebil-
det (Abb. 7).
2. Ziehen Sie ihn kräftig nach oben ab
(Abb. 7).
M611.book Seite 12 Donnerstag, 2. Juli 2015 8:54 08

13
4 Auspacken und Montieren
DE
4.3 Akkupack einsetzen
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0“).
2. Drücken Sie die beiden Druckpunkte des
Gehäusedeckels kräftig nach unten
(Abb. 8/1.) und ziehen Sie den Gehäuse-
deckel ab (Abb. 8/2.).
3. Legen Sie den mitgelieferten Akkupack
ein. Achten Sie dabei auf Folgendes:
- Der Aufkleber mit der Aufschrift
„This side up“ zeigt nach oben
(Abb. 9).
- Die Kontakte im Akkufach müssenin die
Aussparungen in der Isolierung des Ak-
kupacks greifen können (Abb. 9).
- Lassen Sie den Akkupack dazu erst auf
der Seite mit den Kontakten ins Ak-
kufach gleiten (Abb. 10).
- Lassen Sie auf der Seite der Kontakte
großzügig Platz, damit Sie die Kontakte
nicht quetschen (Abb. 10).
- Drücken Sie den Akkupack auf der an-
deren Seite in das Akkufach (Abb. 11).
- Er muss nun eben auf dem Boden des
Akkufachs aufliegen (Abb. 11).
4. Setzen Sie den Gehäusedeckel wieder an
und schieben Sie ihn kräftig zu. Der De-
ckel rastet hör- und spürbar ein.

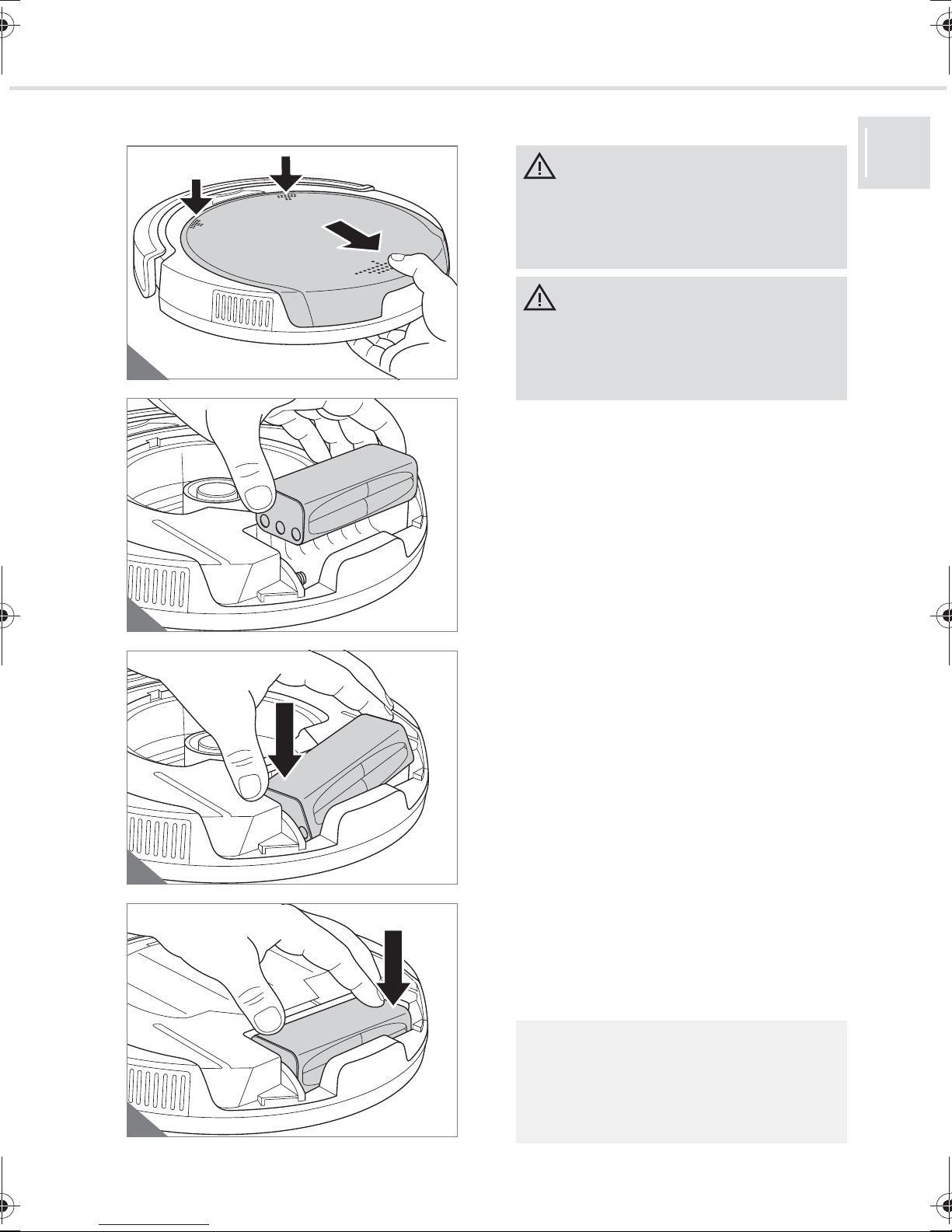

1.
2.
8
This side up
9
10
11
WARNUNG:
Verletzungsgefahr durch Nicht-Original-
Akkupack! Setzen Sie ausschließlich den
mitgelieferten Akkupack oder einen von uns
bezogenen Original-Ersatz-Akkupack ein.
WARNUNG:
Verletzungsgefahr! Stellen Sie sicher, dass
das Gerät ausgeschaltet ist (Ein-/Aus-
Schalter in Stellung „0“), bevor Sie den
Akkupack einsetzen.
HINWEIS:
Bei Auslieferung ist der Akkupack nicht
geladen. Fahren Sie deshalb fort wie unter
ZKapitel 5, „Akkupack im Gerät laden“
beschrieben.
M611.book Seite 13 Donnerstag, 2. Juli 2015 8:54 08

14
5 Akkupack im Gerät laden
5 Akkupack im Gerät laden
Bevor Sie mit dem Gerät arbeiten können,
muss sein Akkupack geladen werden. Dazu:
1. Stellen Sie sicher, dass das Gerät einge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„1“).
2. Stellen Sie sicher, dass der Akkupack kor-
rekt eingelegt ist, ZKapitel 4.3, „Akkupack
einsetzen“.
3. Stecken Sie den Netzteiladapter in die La-
debuchse an der Seite des Geräts
(Abb. 12).
4. Stecken Sie das Netzteil in eine Steckdo-
se, an der die auf dem Typenschild des
Netzteils angegebene Spannung anliegt
(Abb. 13).
- Die Ladekontrollleuchte „ “ blinkt
grün.
5. Lassen Sie den Akkupack nun ca. 5 Stun-
den aufladen, bis die Ladekontrollleuchte
„ “ dauerhaft grün leuchtet (Abb. 13).
6. Wenn die Ladekontrollleuchte „ “ dauer-
haft grün leuchtet, ziehen Sie das Netzteil-
kabel zuerst aus der Steckdose und dann
aus dem Gerät.
WARNUNG:
Verletzungsgefahr durch unsachgemäßes
Aufladen! Verwenden Sie ausschließlich
das mitgelieferte Netzteil zum Aufladen des
Akkupacks.
HINWEIS:
Stellen Sie sicher, dass das Gerät einge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„1“), bevor Sie das Netzteil zum Aufladen
anschließen. Nur ein eingeschaltetes Gerät
kann aufgeladen werden.

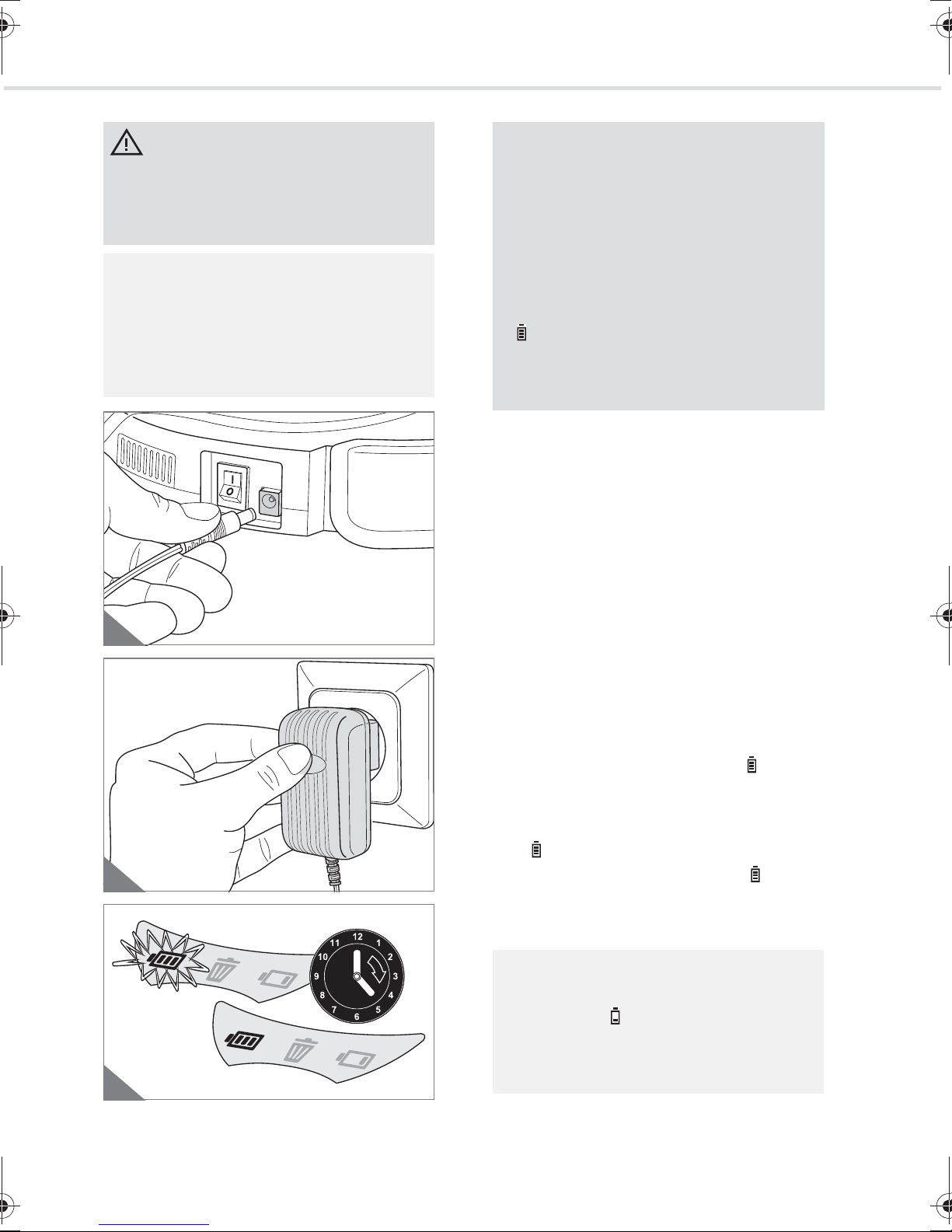

12
13
5h
14
HINWEIS:
Ihr Gerät verfügt über einen Ladetimer. Ein
Ladezyklus dauert ca. 5 Stunden. Der
Ladezyklus wird nach 5 Stunden automa-
tisch beendet. Wenn Sie das Gerät vom
Stromnetz trennen, und es dann wieder mit
dem Stromnetz verbinden, beginnt der
Ladezyklus erneut.
Warten Sie also, bis die Ladekontrollleuchte
(„ “) dauerhaft grün leuchtet, bevor Sie
das Gerät vom Netz nehmen. Vollständige
Lade- und Entladezyklen sorgen für eine
längere Akkulebensdauer.
HINWEIS:
Laden Sie das Gerät erneut, wenn die Bat-
terieanzeige „ “ am Gerät dauerhaft rot
leuchtet oder wenn Sie das Gerät lange
Zeit nicht eingesetzt haben. Jeder weitere
Ladevorgang dauert ebenfalls 5 Stunden.
M611.book Seite 14 Donnerstag, 2. Juli 2015 8:54 08

15
6 Akkupack über Ladestation laden
DE
6 Akkupack über Ladestation laden
1. Stecken Sie den Netzteiladapter in die La-
debuchse an der Seite der Ladestation
(Abb. 15).
2. Verlegen Sie das Kabel innerhalb der Ka-
belführung auf der Unterseite der Lade-
station (Abb. 16).
3. Stecken Sie das Netzteil in eine Steckdo-
se, an der die auf dem Typenschild des
Netzteils angegebene Spannung anliegt.
4. Stellen Sie das Gerät so an die Ladestati-
on, dass die Ladekontakte von Gerät und
Ladestation Kontakt miteinander haben
(Abb. 17).
- Die Ladekontrollleuchte „ “ blinkt grün
(Abb. 17).
- Das Gerät lädt nun auf.
Sie haben nun 3 Möglichkeiten fortuzfahren:
-Taste („Full Go“) drücken:
- Der Akku im Gerät wird erst vollständig
aufgeladen (Dauer ca. 5 Stunden).
- Das Gerät beginnt mit der Reinigungs-
fahrt, sobald der Akku voll geladen ist.
-Taste („Go“) drücken:
- Das Gerät beginnt unabhängig vom La-
dezustand unmittelbar nach dem Betäti-
gen der Taste „Go“ mit der Reinigungs-
fahrt.
- Es empfiehlt sich daher auf eine ausrei-
chende Akkuladung im Vorfeld zu ach-
ten.
Taste „24H“ drücken:
- Der Akku wird vollständig aufgeladen.
- Das Gerät beginnt 24 Stunden nach-
dem diese Taste gedrückt wurde mit der
Reinigungsfahrt.
WARNUNG:
Verletzungsgefahr durch unsachgemäßes
Aufladen! Verwenden Sie ausschließlich
das mitgelieferte Netzteil und die mitgelie-
ferte Ladestation zum Aufladen des Akku-
packs.
15
16
17
18
HINWEIS:
Stellen Sie sicher, dass das Gerät einge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„1“), bevor Sie das Netzteil zum Aufladen
anschließen. Nur ein eingeschaltetes Gerät
kann aufgeladen werden.
M611.book Seite 15 Donnerstag, 2. Juli 2015 8:54 08

16
7 Vor jedem Gebrauch
7 Vor jedem Gebrauch
7.1 Empfindlichkeit der Fallsensoren einstellen
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Stellung „0“).
2. Passen Sie die Stellung des Schiebereg-
lers zur Einstellung der Empfindlichkeit
der 3 Fallsensoren (Abb. 19) an:
- Stellung 0 bei hellen Böden und flachen
Absätzen
- Stellung 1 (Abb. 20) bei hellen Böden
und Stufen mit normaler Höhe
- Stellung 2 bei dunklen Böden und Stu-
fen mit normaler Höhe
- Stellung 3 (Abb. 21) bei dunklen Böden
und hohen Stufen
1
19
3 2 1 0
3 2 1 0
20
3 2 1 0
3 2 1 0
21
HINWEIS:
Alle 3 Schieberegler müssen die gleiche
Einstellung haben.
ACHTUNG:
Probieren Sie die Einstellung erst mehrfach
aus, bevor Sie das Gerät unbeaufsichtigt
arbeiten lassen. Reinigen Sie die Fallsen-
soren regelmäßig.
HINWEIS:
Wenn Ihr Roboter auf dunklen Böden andauernd rückwärts fährt, müssen Sie die Einstellung „3“
(Abb. 21) wählen.
M611.book Seite 16 Donnerstag, 2. Juli 2015 8:54 08

17
7 Vor jedem Gebrauch
DE
7.2 Raum vorbereiten
1. Stellen Sie die Ladestation wie oben ab-
gebildet auf, damit der Roboter rangieren
kann, wenn er versucht von allein anzudo-
cken.
WARNUNG:
Achten Sie darauf, dass sich im zu reini-
genden Raum keine Kinder und Haustiere
befinden und dass diese auch keinen
Zugang zu ihm haben.
ACHTUNG:
Das Gerät besitzt einen kraftvollen Antrieb.
Unterschätzen Sie die Kraft nicht, die von
ihm ausgeht. Bringen Sie zerbrechliche
Gegenstände und solche, die kippen oder
herunterfallen können, wenn das Gerät
dagegen fährt, in Sicherheit.
ACHTUNG:
Befreien Sie den Bodenbelag von scharf-
kantigen und spitzen Gegenständen, die
Oberflächen zerkratzen können, wenn Sie
unter die Rundbesen des Geräts gelangen.
HINWEIS:
Dieser Saugroboter kann nur geringe
Schmutzmengen aufnehmen. Er ist kein
Ersatz für einen klassischen Staubsauger.
Reinigen Sie übermäßig verschmutzte
Bereiche mit einem Staubsauger vor. Set-
zen Sie den Saugroboter regelmäßig ein,
damit sich gar nicht erst größe Schmutz-
mengen ansammeln können.
HINWEIS:
Dieser Saugroboter saugt effizienter, wenn
er auf möglichst wenige Hindernisse trifft
und der Belag nicht all zu oft wechselt.
Möglicherweise lohnt es sich also, den
Raum von potenziellen Hindernissen,
Kabeln, Matten, Vorlegern und dergleichen
zu befreien. Treffen Sie Vorkehrungen,
damit der Roboter den Raum nicht vorzeitig
verlassen kann.
30 cm
100 cm
22
HINWEIS:
Der Saugroboter wird versuchen von allein
an die Ladestation anzudocken, wenn sein
Ladezustand zur Neige geht. Vorausset-
zung dafür ist allerdings, dass er sich im
selben Raum und in Reichweite der Lade-
station befindet.
M611.book Seite 17 Donnerstag, 2. Juli 2015 8:54 08

18
8Gebrauch
8Gebrauch
8.1 Hartböden reinigen
1. Stellen Sie das Gerät auf den Boden und
schalten Sie es an dessen Ein-/Aus-
Schalter (Abb. 23) ein.
Alternativ können SiedasGerät auch über
die Ladestation starten, ZKapitel 6.
Das Gerät beginnt seine Reinigungsfahrt.
Die beiden äußeren LEDs blinken ab-
wechselnd.
Ihr Roboter reinigt nun nach folgendem
Schema (Abb. 24):
„Zufallsmodus“ Z„Kreiselmodus“ ZKanten-
modus Z„Kreiselmodus“ Z„Bahnenmodus“
Z„Kreiselmodus“ Z„Zufallsmodus“
Sobald das Gerät im Kreiselmodus auf ein
Hindernis trifft, wechselt das Gerät in den
Folgemodus (Abb. 24).
Wenn sich das Gerät an einem Hindernis
festgefahren hat, geben Sie ihm von Hand
einen leichten Schubs.
Wenn die Leistung des Akkupacks nach-
lässt, leuchtet die Batterieanzeige „ “
dauerhaft rot. Folgende 2 Situationen kön-
nen nun eintreten:
-Der Roboter ist in Reichweite der La-
destation:
Der Roboter wird versuchen, von selbst
an die Ladestation anzudocken. Sollte
ihm das nicht gelingen, helfen Sie bitte
nach, ZKapitel 6.
-Der Roboter ist nicht in Reichweite
der Ladestation:
Der Roboter piept alle 60 Sekunden, da-
mit Sie ihn leichter finden können. (Falls
der Akkupack komplett leer ist, ver-
stummt selbst diese Piep-Funktion.)
Sie haben nun 2 Möglichkeiten:
- Laden über Netzteil, ZKapitel 5
- Laden über Ladestation, ZKapitel 6.
WARNUNG:
Verletzungsgefahr! Sie können das Gerät
zwar unbeaufsichtigt laufen lassen, achten
Sie jedoch stets darauf, dass Sie nicht auf
das Gerät treten und in der Folge stürzen
können.
23
24
ACHTUNG:
Obwohl Ihr Saugroboter Abgründe erkennt,
raten wir dringend davon ab, das Gerät auf
Möbeln und dergleichen einzusetzen. Es ist
für diese Art von Anwendung nicht geeig-
net.
M611.book Seite 18 Donnerstag, 2. Juli 2015 8:54 08

19
8Gebrauch
DE
8.2 Ausschalten
Zum Ausschalten des Geräts gehen Sie wie
folgt vor:
1. Schalten Sie das Gerät mithilfe des Ein-/
Aus-Schalters (Abb. 25) aus (Stellung
„0“).
- Die LEDs hören auf zu leuchten.
- Der Akkupack wird vor Tiefenentladung
geschützt
2. Falls Sie mit dem Gerät nicht weiter arbei-
ten wollen, leeren Sie den Staubbehälter,
ZKapitel 9.2, „Staubbehälter leeren“.
25
HINWEIS:
Wenn Sie das im Betrieb befindliche Gerät anheben, schalten sich die Motoren nach
ca. 1 ௅8 Sekunden ohne Bodenkontakt selbsttätig ab. Das Gerät ist dann aber nicht ausgeschal-
tet (eine der äußeren LEDs leuchtet weiterhin), sondern läuft wieder an, sobald es auf einen
Untergrund gestellt wird.
M611.book Seite 19 Donnerstag, 2. Juli 2015 8:54 08

20
9 Nach dem Gebrauch
9 Nach dem Gebrauch
9.1 Transportieren und Aufbewahren
Tragen Sie das Gerät stets vorsichtig, am
besten mit beiden Händen.
Lagern Sie das Gerät in seiner Original-
verpackung stets kühl, trocken und für Kinder
unzugänglich.
9.2 Staubbehälter leeren
Gehen Sie wie folgt vor, um den Staubbehäl-
ter zu leeren:
1. Stellen Sie sicher, dass das Gerät ausge-
schaltet ist (Ein-/Aus-Schalter in Stellung
„0“, Abb. 26).
2. Drücken Sie die beiden Druckpunkte des
Gehäusedeckels kräftig nach unten
(Abb. 27/1.) und ziehen Sie den Gehäuse-
deckel ab (Abb. 27/2.).
3. Nehmen Sie den Staubbehälter nun vor-
sichtig an dessen Griff aus dem Gerät
(Abb. 28).
ACHTUNG:
Stellen Sie das Gerät nie direkt neben Wär-
mequellen ab (z. B. Heizung, Ofen). Ver-
meiden Sie direkte Sonneneinstrahlung.
Die Hitze kann das Gerät beschädigen.
26
1.
2.
27
28
HINWEIS:
Leeren Sie den Staubbehälter am besten
nach jedem Saugvorgang. Leeren Sie den
Staubbehälter spätestens
sobald die Reinigungsanzeige „ “ rot
leuchtet,
einmal im Monat,
vor längerem Nichtgebrauch,
vor dem Versand.
M611.book Seite 20 Donnerstag, 2. Juli 2015 8:54 08
