EN
Disclaimer and Warning
Congratulations on purchasing your new DJITM product. The information in this document affects your
safety and your legal rights and responsibilities. Please read this entire document and all safe and lawful
practice DJI provided carefully, and visit the DJI ofcial website (https://www.dji.com) to download the
full version of the user manual and carefully read all instructions and warnings therein before assemble,
set and use. Failure to read and follow instructions and warnings in above documents or lack of strong
awareness of safety during the operation may result in serious injury to yourself or others, or damage
to your DJI product or damage to other objects. This document and all other collateral documents are
subject to change at the sole discretion of SZ DJI Technology Co., Ltd. (DJI). They may be updated,
changed or terminated without prior notication. For up to date product information, visit https://www.dji.
com and click on the product page for this product.
DJI is a trademark of SZ DJI TECHNOLOGY CO., LTD. (abbreviated as “DJI”) and its affiliated
companies. Names of products, brands, etc., appearing in this manual are trademarks or registered
trademarks of their respective owner companies.
Export Compliance, Disclaimer & Indemnity
You acknowledge it is your responsibility to comply with applicable export control laws. You shall
solely be responsible for the legal responsibility if any of your use, sale, transfer, rental, or other
conduct related to the Products fail to comply with the applicable export control laws. DJI shall, in no
circumstances, be responsible for your violation of any applicable export control laws. Furthermore,
you shall indemnify, defend, and hold harmless DJI, its afliates, directors, ofcers, employees, agents,
and representatives, from and against any and all claims, demands, suits, causes of action, expenses
(including reasonable attorneys’ fees), damages, losses, or liabilities of any nature whatsoever, arising
from, or allegedly arising from, or related to, your failure to comply with applicable export control laws.
Modication Warning
The ZENMUSETM H20N has been calibrated specically for the designated camera and lens before
leaving the factory. No physical or mechanical modication or adjustment of the gimbal is required or
recommended. DO NOT add any other component or device (such as a lter, lens hood, etc.) to the
camera.
The Zenmuse H20N is a delicate instrument. DO NOT disassemble the gimbal or camera as this will
cause permanent damage.
Aircraft Compatibility Warning
The Zenmuse H20N is compatible with the DJI MATRICETM 300 RTK. To optimize the performance of
the gimbal, download the latest version of the DJI Pilot app and update to the latest aircraft rmware.
Otherwise, the Zenmuse H20N may not function properly.
Safe Use
Make sure to operate your aircraft in the safest manner possible. Observe the procedures contained in
the user manual and the online tutorials to mount and connect the gimbal to your aircraft.
By using this product, you hereby signify that you have read this disclaimer and warning carefully and
that you understand and agree to abide by all terms and conditions of this document and all relevant
documents of this product. You agree that you are solely responsible for your own conduct while using
this product, and for any consequences thereof. You agree to use this product only for purposes that are
proper and in accordance with all applicable laws, rules, and regulations, including international and

3
EN
Gimbal and Camera
(microSD card included)
Storage Case*× 1 × 1 Lens Cleaning Cloth × 1
Zenmuse H20N
Equipped with two long-wave infrared thermal cameras, a zoom camera, and a wide-angle camera,
the Zenmuse H20N gimbal camera can provide infrared and visual images simultaneously. Users can
quickly switch to a highly magnied zoom camera view after recognizing a target in a wide camera
view. Thanks to the laser range nder, the H20N can provide the location of a target and the distance
to them during a search and rescue operation or aid in site inspection with rapid positioning information
that improves working efciency.
Zenmuse H20N can be mounted onto the Matrice 300 RTK aircraft and stream live video to the DJI
Pilot app.

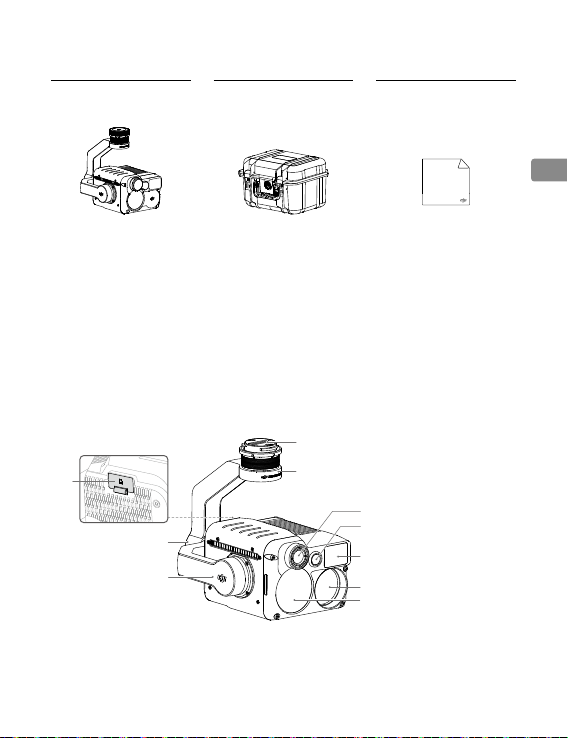

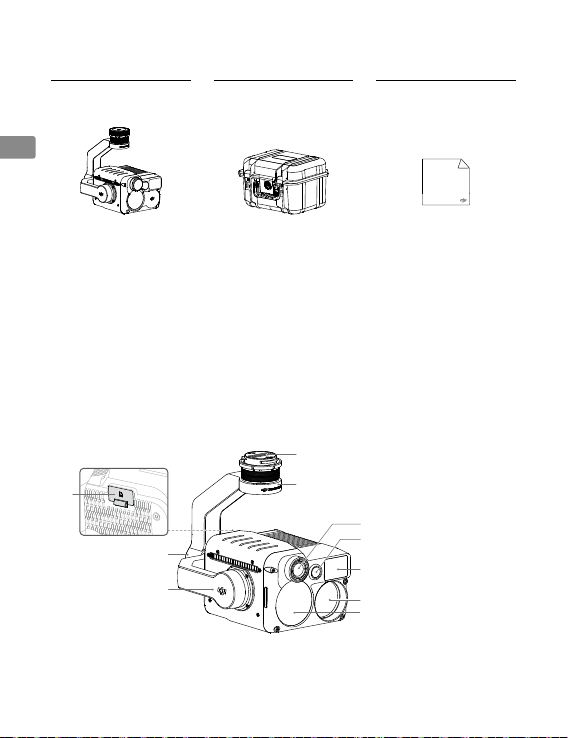

1. Gimbal Connector
2. Pan Motor
3. Wide Infrared
Thermal Camera
4. Wide Camera
5. Laser Range Finder
6. Tele Infrared
Thermal Camera
7. Zoom Camera
8. Tilt Motor
9. Roll Motor
10. microSD Card Slot
domestic airspace regulations, and all terms, precautions, practices, policies, and guidelines DJI has
made and may make available.
DJI accepts no liability for damage, injury or any legal responsibility incurred directly or indirectly from
the use of this product. The user shall observe safe and lawful practices including, but not limited to,
those set forth in the User Manual.
In the Box
* The Zenmuse H20N has its own storage case only when purchased individually.
1
6
5
4
3
7
8
9
2
10

4
EN

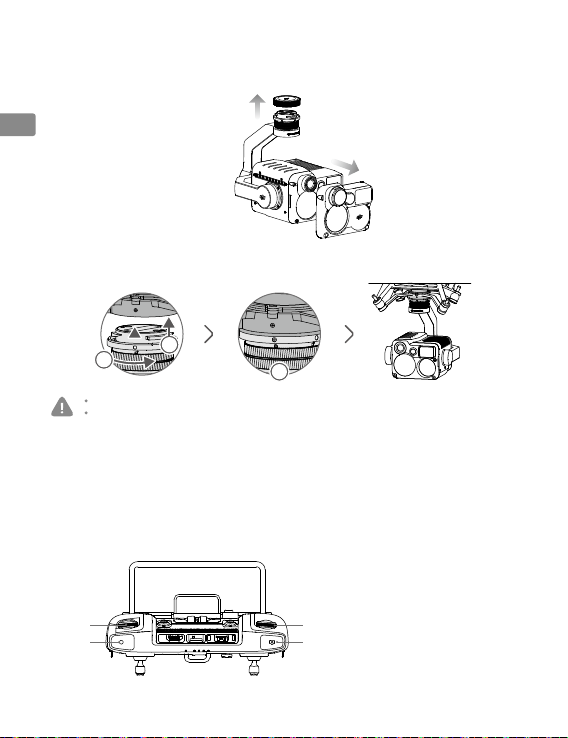

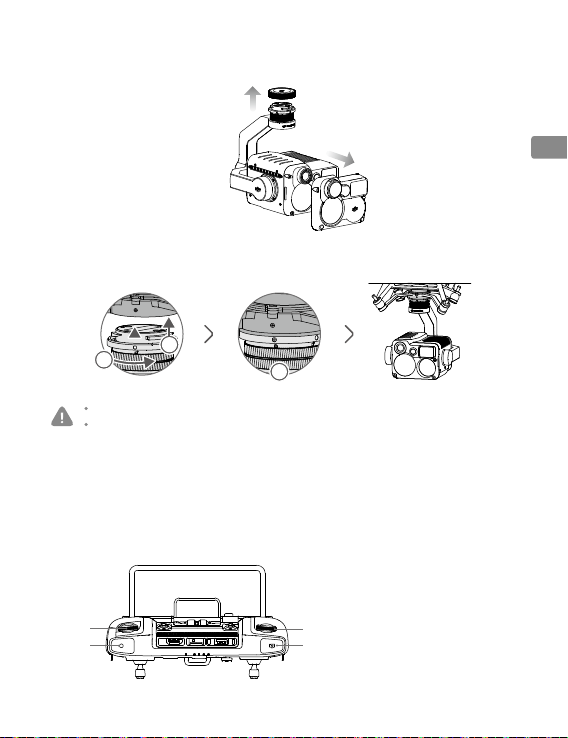

2. Align the white and red dots and insert the gimbal onto the Matrice 300 RTK aircraft. Rotate the gimbal
connector to the locked position.
Hold the aircraft rmly and steadily rotate the gimbal connector to attach and detach the gimbal.
Ensure the microSD card slot cover is rmly in place to prevent dust or moisture entering during usage or
transportation.
Camera Controls
Remote Controller
Adjust the gimbal’s tilt using the left dial and adjust its pan by the right dial. Press the shutter button or
record button to take photos or record video. Toggle the 5D button vertically to adjust the zoom and
horizontally to adjust the EV value. The customizable button C1 can be used to recenter the gimbal, and
the customizable button C2 can be used to switch between the main and auxiliary screen.
1. Left Dial
2. Record Button
3. Shutter Button
4. Right Dial
1
23
4
Installation
1. Remove the gimbal cap and lens protector.
13
12
11

5
EN
576
DJI Pilot App Controls
Besides capturing photos, recording videos, and providing playback, the touch interface provides more
intuitive and convenient control options such as Auto Night Scene, Spot Meter, Isotherm functions, and
Link Zoom for visual and infrared thermal cameras.
The following image is for reference only. The actual interface varies according to the version of the app.
1. Camera and Zoom Rate
2. Palette/Isotherm
3. Display Mode
4. FFC Calibration
5. Camera Settings
6. Photo/Video Switch Button
7. Zoom (Zoom Camera)
8. Shutter/Record Button
9. Link Zoom
10. Playback
11. Zoom (Infrared Thermal Camera)
12. Gimbal Tilt
13. Laser Ranging
14. Wide Camera View Switch Button
15. Pin Point
16. Zoom Camera View Switch Button
5. 5D Button
6. Customizable Button C2*
7. Customizable Button C1*
RC 4G
20
RTK 72
72
72
72
P -
In Flight
24:12
ZOOM 16.0X
ZOOM 16.0X
FPV
ZOOM
WIDE
IR 2.0X
SBSSBS
FFCFFC
SD
卡
Card
34893489
100
70
30
0
SD
1
12
23 4
6
5
7
7
8
10
9
11
13
14
15
16

6
EN
Specications
General
Product Name Zenmuse H20N
Dimensions 178×135×161 mm
Weight 878±5 g
Protection Rating IP44
Laser Safety Class 1M (IEC 60825-1:2014)
Supported Aircraft Matrice 300 RTK
Gimbal
Angular Vibration Range ±0.01°
Mount Detachable
Zoom Camera
Sensor 1/1.8" CMOS; Effective Pixels: 4M
Lens
Focal Length: 6.8-119.9 mm (equivalent: approximately 32.7-574.5 mm)
Aperture: f/2.8-f/11 (day); f/1.6-f/11 (night)
Focus: 1 m to ∞ (wide); 8 m to ∞ (tele)
Wide Camera
Sensor 1/2.7" CMOS; Effective Pixels: 2M
Lens
DFOV: 73.6°
Focal Length: 4.5 mm (equivalent: approximately 29 mm)
Aperture: f/2.8
Focus: 1 m to ∞
Tele Infrared Thermal Camera
Thermal Imager Uncooled VOx Microbolometer
Lens
DFOV: 12.5°
Focal Length: 44.5 mm (equivalent: approximately 196 mm)
Aperture: f/1.2
Focus: 45 m to ∞
Wide Infrared Thermal Camera
Thermal Imager Uncooled VOx Microbolometer
Lens
DFOV: 45.5°
Focal Length: 12 mm (equivalent: approximately 53 mm)
Aperture: f/1.0
Focus: 5 m to ∞
Laser Range Finder
Wavelength 905 nm
Maximum Power 3.5 mW
Single Pulse Width 6 ns
Measuring Accuracy ± (0.2 m + target distance x 0.15%)
Measuring Range 3-1,200 m (0.5 x 12 m vertical surface with 20% reectivity)
Storage
Supported microSD Cards Supports a UHS-I Speed Grade 3 microSD card with a capacity of up to 128 GB
Supported File System exFAT
Environment
Operating Temperature -20° to 50° C (-4 to 122°F)
Storage Temperature -20° to 60° C (-4 to 140°F)
