DOMUS LINE POLAR User manual

DOMUS Line Srl
Via Maestri del Lavoro, 1
33080 PORCIA _ PN _ Italy
phone
fax
e-mail
website
0039 0434 595911
0039 0434 923345
www.domusline.com
MANUALE DI INSTALLAZIONE E USO
INSTALLATION MANUAL
INSTALLATIONSHANDBUCH
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
IT
EN
DE
FR
ES
Ref. 3472800_ r4
POLAR – POLAR TW
POLAR R1
POLAR XS
POLAR XL2 – POLAR XL3
POLAR SWS
POLAR UP
Weitere Infos unter: http://www.lignoshop.de

Apparecchio in classe di protezione III. L'alimentazione deve essere fornita da un alimentatore di sicurezza (secondo la norma EN61347-2-13).
Protection class III device. Power must be supplied by a safe power supply (in accordance with the EN61347-2-13 standard).
Appareil avec classe de protection III. L'alimentation doit être fournie par un transformateur de sécurité (selon la norme EN61347-2-13).
Leuchte mit Schutzklasse III. Die Stromversorgung muss mit einem Sicherheits-Anschlusskabel geliefert werden (nach Richtlinie EN61347-2-13).
Il prodotto deve essere smaltito separatamente dai rifiuti urbani consegnandolo ai centri di raccolta previsti dalla normativa in vigore.
L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o il riciclo
dei materiali. Lo smaltimento abusivo comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
The product must be disposed of separately from urban waste, delivering it to the collection centres established by the prevailing standard.
Adequate sorted waste collection contributes to preventing negative effects on the environment and health and favours reuse and/or recycling
materials. Incorrect disposal of the product implies the application of the administrative sanctions envisaged by the prevailing regulation.
Die Leuchte muss getrennt vom Hausmüll entsorgt und entsprechend der geltenden Richtlinien, an den vorgesehenen Sammelstellen abgegeben werden. Die angemessene
getrennte Sammlung trägt dazu bei, eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und die Wiederverwendung und/oder das Recycling der
Materialien zu begünstigen. Die unsachgemäße Entsorgung bringt die Anwendung administrativer Strafen mit sich, die in den geltenden Richtlinien vorgesehen sind.
Le produit doit être collecté séparément et non jeté avec les déchets ménagers en le portant dans les déchetteries prévues par la réglementation en vigueur. Un tri sélectif
approprié contribue à éviter des possibles effets négatifs sur l'environnement et sur la santé et favorise la réutilisation et/ou le recyclage des matériaux. L'élimination abusive
entraîne l'application des sanctions administratives prévues par la réglementation en vigueur.
Aparato de clase de protección III. La alimentación debe realizarse mediante un alimentador seguro (según la norma EN61347-2-13).
Se debe desechar el producto de forma separada de los residuos urbanos; se lo debe entregar en los centros de recolección previstos por la norma en vigor. La recolección
diferenciada adecuada contribuye a evitar posibles efectos negativos en el medioambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales. Si se lo desecha
en forma abusiva tendrá como consecuencia la aplicación de sanciones administrativas previstas por la normativa vigente.
Apparecchio per sola installazione in ambiente interno.
Device only for indoor installation.
L'appareil doit être uniquement installé à l'intérieur.
Leuchte nur für die Installation im Innenbereich.
Aparato para un solo uso en un ambiente interior.
Apparecchio idoneo al montaggio in o su superfici normalmente infiammabili.
Device suitable for mounting in or on normally flammable surfaces.
Installation possible de l'appareil dans ou sur des surfaces normalement inflammables.
Leuchte für die Montage in oder auf normal brennbaren Oberflächen.
Aparato apto para el montaje en o sobre superficies normalmente inflamables.
Sicurezza fotobiologica: L'apparecchio appartiene al gruppo di rischio 0 (ESENTE),secondo la norma EN62471.
Photobiologische sicherheit: Die Leuchte gehört zur Risikogruppe 0 (KEINE) gemäß EN-Norm 62471.
Photobiological safety: The device belongs to the risk 0 group (EXEMPT) in accordance with the EN62471.
Securite photobiologique: L'appareil fait partie du groupe de risque 0 (EXEMPT), conformément à la norme EN62471.
Seguridad fotobiológica: El aparato pertenece al grupo de riesgo 0 ( ) según la norma EN62471.EXENTO
Weitere Infos unter: http://www.lignoshop.de

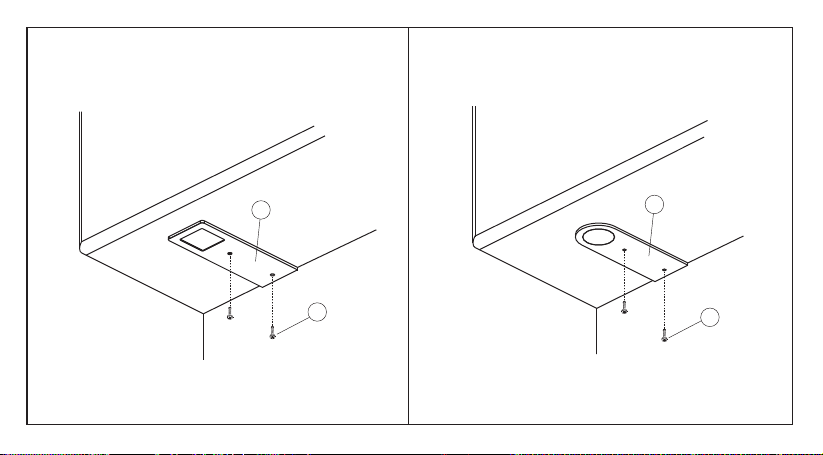

Fig 1 Fig 2
B
A
B
A
POLAR POLAR R1
Weitere Infos unter: http://www.lignoshop.de

Fig 3 Fig 4
POLAR XL2
A
B
A
B
POLAR XS
Weitere Infos unter: http://www.lignoshop.de

POLAR XL3
Fig 5
A
B
Weitere Infos unter: http://www.lignoshop.de

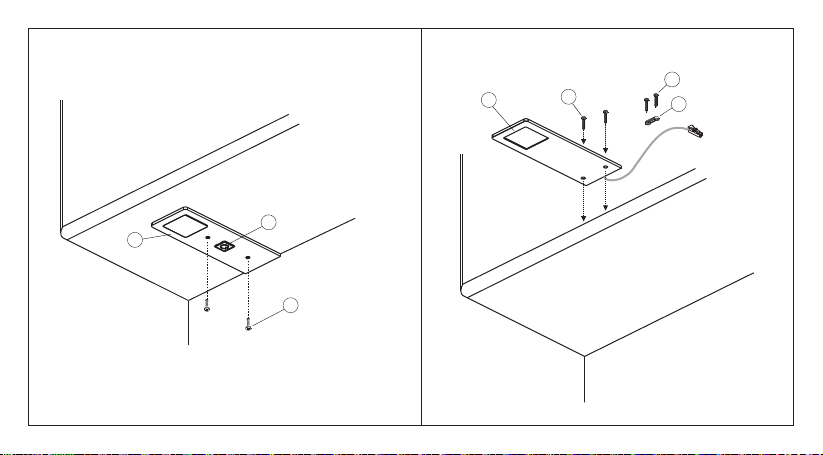

Fig 6
E
A
POLAR SWS
Fig 5
C
A
POLAR UP
B
D
B
Weitere Infos unter: http://www.lignoshop.de

Per informazioni dettagliate su caratteristiche e modelli dei sistemi di
regolazione Tunable White di DOMUS Line consulta il sito
www.domusline.com o contattaci.
INSTALLAZIONE POLAR - POLAR R1 - POLAR SWS
Gli apparecchi POLAR, POLAR R1 e POLAR SWS sono consigliati per una
installazione sotto pensile cucina e contro parete la quale consente di
occultare il cavo sul retro del pensile rispetto al piano di montaggio. In
relazione a specifiche esigenze è tuttavia possibile installare questi
apparecchi in altre posizioni purché non pregiudichino l'integrità del cavo
e/o del connettore su di esso installato. L'installazione può essere
effettuata sia con il cavo di alimentazione dell'apparecchio in posizione
assiale che radiale rispetto al piano di montaggio.
ATTENZIONE: POLAR SWS è dotato di connettore multipolare a 6 vie e può
collegato esclusivamente al dispositivo SLOTTY fornito da DomusLine.
- Fissare le viti (B) in dotazione sui fori dell'apparecchio (A) come indicato
nelle figure 1 e 2.
INSTALLAZIONE POLAR XS
L'apparecchio POLAR XS è consigliato per una installazione sotto pensile o
sotto mensola. L'installazione può essere effettuata sia con il cavo di
alimentazione del faretto in posizione assiale che radiale rispetto al piano di
montaggio.
AVVERTENZA
La sicurezza è garantita se si seguono queste istruzioni e pertanto è
necessario conservarle. L'installazione può richiedere il coinvolgimento di
personale qualificato. Prima di procedere all'installazione dell'apparecchio
assicurarsi che le condizioni ambientali siano conformi e idonee alle
caratteristiche del prodotto. Prima di ogni operazione sull'apparecchio,
disinserire la tensione di rete.
CONFIGURAZIONI
Le istruzioni per l'installazione e l'uso contenute in questo manuale sono
valide per tutte le configurazioni dell'apparecchio POLAR tra le quali vi sono
delle differenze. I modelli POLAR, POLAR R1 e POLAR XS si riferiscono alle
configurazioni degli apparecchi con singolo cluster LED.
Il modello POLAR SWS si riferisce alla configurazione con singolo cluster
LED ed interruttore (C) da utilizzare solo in abbinamento al dispositivo
SLOTTY fornito da DOMUS Line. I modelli POLAR XL2 e POLAR XL3 si
riferiscono alle configurazioni degli apparecchi che integrano due e tre
cluster LED. Il modello POLAR TW (Tunable White) si riferisce alla
configurazione dell'apparecchio che integra un sorgente LED con
regolazione dinamica del colore della luce; per un corretto funzionamento
gli apparecchi POLAR TW dovranno essere collegati esclusivamente alla
centralina di regolazione DOMUS Line (ad esempio MAGIC BOX, MAGIC
TUNE, TOUCH TW, ...) fornita separatamente.
MANUALE DI INSTALLAZIONE E USO IT
Weitere Infos unter: http://www.lignoshop.de

MANUALE DI INSTALLAZIONE E USO IT
di targa stampato sull'etichetta del prodotto.
- Nel caso in cui si debba collegare più di un apparecchio all'alimentatore,
assicurarsi che la somma totale delle potenze assorbite dagli apparecchi
(controllare i dati targa riportati sull'etichetta del prodotto), non superi
quella massima ammessa dal Converter.
- DOMUS Line garantisce il prodotto solo se alimentato con Converter di
propria fornitura.
CONNESSIONE DELL'APPARECCHIO ALL'ALIMENTAZIONE _ configurazione
a luce dinamica Tunable White
- Collegare il cavo di alimentazione di POLAR TW ad uno dei sistemi di
regolazione dinamica del colore della luce (ad esempio MAGIC TUNE,
TOUCH TW, ecc. forniti separatamente) e con una potenza almeno del 10%
superiore al carico totale. Per il calcolo del carico totale controllare il dato
di targa stampato sull'etichetta del prodotto.
- Per l'installazione e uso del sistema di regolazione dinamica del colore
della luce consultare il manuale dello specifico articolo.
- Collegare quindi il sistema di regolazione dinamico del colore della luce ad
un alimentatore di sicurezza in tensione costante a 24Vdc (fornito
separatamente) e con una potenza almeno del 10% superiore al carico
totale. Per il calcolo del carico totale controllare il dato di targa stampato
sull'etichetta del prodotto.
- Fissare le viti (B) in dotazione sui fori dell'apparecchio (A) come indicato
nella figura 3.
INSTALLAZIONE POLAR XL2 – POLAR XL3
Gli apparecchi POLAR XL2 e POLAR XL3 sono consigliati per una
installazione sotto pensile o sotto mensola. L'installazione può essere
effettuata sia con il cavo di alimentazione del faretto in posizione assiale
che radiale rispetto al piano di montaggio.
- Fissare le viti (B) in dotazione sui fori dell'apparecchio (A) come indicato
nelle figure 4 e 5.
INSTALLAZIONE POLAR UP
POLAR UP è stato progettato per una rapida installazione sopra i pensili o
mensole.
Fissare il corpo metallico (A) al mobile mediante le viti (B) bloccando
successivamente il cavo di alimentazione con il fermacavo (D) tramite le viti
(E) come indicato in figura 6.
CONNESSIONE DELL'APPARECCHIO ALL'ALIMENTAZIONE _ configurazione
a luce statica
- Collegare POLAR solo ad un alimentatore di sicurezza in tensione costante
a 24Vdc (fornito separatamente) e con una potenza almeno del 10%
superiore al carico totale. Per il calcolo del carico totale controllare il dato
Weitere Infos unter: http://www.lignoshop.de

MANUALE DI INSTALLAZIONE E USO IT
- Se necessario, per fissare il cavo utilizzare solo graffette isolate o fascette
in plastica.
- Assicurarsi che il cavo non sia schiacciato tra la parete ed il pensile.
- Non utilizzare cavi di prolunga non compatibili con il sistema di
connessione originale.
- Prima di pulire l'apparecchio assicurarsi di averlo spento e attendere fino
a quando non si è raffreddato.
- Non immergere mai l'apparecchio in acqua.
- Per la pulizia delle parti metalliche dell'apparecchio utilizzare un panno
morbido e asciutto e non utilizzare assolutamente liquidi detergenti,
prodotti abrasivi o simili che potrebbero irrimediabilmente graffiare e
danneggiare la superficie.
- Per lo sporco difficile è consentito l'uso di un panno morbido leggermente
inumidito di acqua; in questo caso non mettere in contatto il panno con
parti elettriche in tensione (cavi, connettori, ecc.) e dopo la pulizia,
asciugare molto bene l'apparecchiatura e verificare che non rimanga
dell'umidità residua.
GARANZIA
La garanzia sull'apparecchio è valida solo se alimentato con un alimentatore
fornito da DOMUS Line. Le condizioni generali di garanzia di questo
apparecchio sono disponibili sul sito www.domusline.com
- Nel caso in cui si debba collegare più di un apparecchio al gruppo di
alimentazione, assicurarsi che la somma totale delle potenze assorbite
dagli apparecchi (controllare i dati targa riportati sull'etichetta del
prodotto), non superi quella massima ammessa sia dal sistema di
regolazione dinamica sia dal Converter.
- DOMUS Line garantisce il prodotto solo se alimentato con Converter e
sistemi di regolazione dinamica della luce di propria fornitura.
ATTENZIONE
- Il modulo LED di questi apparecchi non è sostituibile e pertanto in caso di
guasto dovrà essere integralmente sostituito l'intero apparecchio.
- Non utilizzare l'apparecchio se il cavo di alimentazione e/o i cavi di
collegamento sono difettosi. Cavi e/o connettori difettosi devono essere
immediatamente sostituiti da personale qualificato e autorizzato dalla
DOMUS Line.
- Non passare alcun cavo attraverso angoli e spigoli vivi.
- Non far passare il cavo su parti calde e proteggerlo dal contatto con
liquidi.
- Non spostare l'apparecchio tenendolo per il cavo.
- Non scollegare l'apparecchio dall'alimentatore tirandolo per il cavo
- Non lasciare il cavo dell'apparecchio pendere dal piano di installazione o
in una posizione che possa essere pericolosa.
Weitere Infos unter: http://www.lignoshop.de

INSTALLATION MANUAL EN
POLAR - POLAR R1-POLAR SWS INSTALLATION
POLAR and POLAR R1 units are recommended for installation under
kitchen wall units and against the wall which makes it possible to hide the
cable behind the wall unit with regard to the fitting plan. As regards special
requirements, it is nonetheless possible to install these units in other
positions as long as they do not interfere with the integrity of the wire
and/or connector installed on it. Installation is possible with the unit's
power cable axially or radially with regards to the fitting plan.
CAUTION: POLAR SWS has a multi-pole connector 6-way and can only be
connected to the device provided by SLOTTY DOMUS Line.
- Fit the screws (B) supplied in the holes in the unit (A) as indicated in Fig. 1
and 2.
POLAR XS INSTALLATION
The POLAR XS unit is recommended for installation under wall units or
shelves. Installation can be done with the power cable to the light
positioned axially or radially with regard to the fitting plan.
- Fix the screws (B) supplied in the holes of the unit (A) as indicated in
Fig. 3.
POLAR XL2 – POLAR XL3 installation
The POLAR XL2 and POLAR XL3 units are recommended for installation
under wall units or shelves. Installation can be done with the power cable
to the light positioned axially or radially with regards to the fitting plan.
WARNINGS
Safety is guaranteed if these instructions are followed and therefore they
must be kept. Installation may require qualified personnel to be involved.
Before proceeding with installation of the device ensure that the
environmental conditions are in compliance with and suitable for the
product characteristics. Before any operation on the device remove mains
power.
CONFIGURATIONS
The instructions for installation and use in this manual apply to all
configurations of the POLAR units among which there are differences.
POLAR, POLAR R1 and POLAR XS refer to the configurations of units with a
single LED cluster. The model POLAR SWS refers to the configuration with
individual LED cluster and switch (C) to be used only in conjunction with
SLOTTY device provided by DomusLine. POLAR XL2 and POLAR XL3 refer to
the configurations of the devices that incorporate two or three LED
clusters. The POLAR TW (Tunable White) model is the configuration
incorporating a LED source with dynamic regulation of the light colour; for
POLAR TW units to work properly they must only be connected to the
DOMUS Line control unit (for example MAGIC BOX, MAGIC TUNE, TOUCH
TW, ...) which are supplied separately. For detailed information regarding
the characteristics and models of the systems regulating DOMUS Line's
Tunable White regulation system's characteristics and models please visit
www.domusline.com or contact us.
Weitere Infos unter: http://www.lignoshop.de

INSTALLATION MANUAL EN
CONNECTING THE DEVICE TO THE POWER SUPPLY _ Tunable White
dynamic light configuration
- Connect the POLAR TW power supply cable to one of the light colour
dynamic adjustment systems (for example MAGIC TUNE, TOUCH TW, etc.,
sold separately) and with power at least 10% greater than the total load.
For the total load calculation check plate data printed on the product
label.
- For installation and operation of the light colour dynamic adjustment
system see the specific item's manual.
- Then connect the light colour dynamic adjustment system to a safe power
supply with 24Vdc stabilised voltage (sold separately) and with power at
least 10% higher than the total load. For the total load calculation check
plate data printed on the product label.
- If more than one device must be connected to the power supply unit
ensure that the total sum of the power absorbed by the devices (check
the plate data shown on the product label) does not exceed the maximum
power permitted both by the dynamic adjustment system and by the
Converter.
- DOMUS Line guarantees the product only if powered with Converters and
dynamic light adjustment systems supplied by us.
- Fix the screws (B) supplied in the holes of the unit (A) as indicated in Fig. 4
and 5.
- Fix the screws (B) supplied in the holes of the unit (A) as indicated in
figure 3.
POLAR UP INSTALLATION
The POLAR UP unit is recommended for installation over wall units or
shelves.
Fix the metallic corps (A) to the piece of furniture with the screws (B)
stopping subsequently the power supply cable with the spring (D) with the
screws (E) as indicated in figure 6.
CONNECTING THE DEVICE TO THE POWER SUPPLY _ static light
configuration
- Connect POLAR only to a safe power supply with 24Vdc stabilised voltage
(sold separately) and with power at least 10% higher than the total load.
For the total load calculation check plate data printed on the product
label.
- If more than one device must be connected to the power supply ensure
that the total sum of the power absorbed by the devices (check the plate
data shown on the product label) does not exceed the maximum power
permitted by the Converter.
- DOMUS Line guarantees the product only if powered with a Converter
supplied by us.
Weitere Infos unter: http://www.lignoshop.de

INSTALLATION MANUAL EN
or similar items that could irreparably scratch and damage the surface.
- For stubborn dirt a cloth slightly dampened with water may be used. In
this case, never bring the cloth into contact with the live electrical parts
(cables, connectors, etc.) and after cleaning, dry the device very well and
ensure that no residual dampness remains.
WARRANTY
The warranty on the device is valid only if powered by a power supply
provided by DOMUS Line. The warranty's general terms and conditions for
this device are available at www.domusline.com
WARNING
- The LED module for these devices cannot be replaced and therefore in the
event of failure the entire device must be completely replaced.
- Do not use the device if the power cable and/or the connection cables are
defective. Defective cables and/or connectors must be immediately
replaced by qualified personnel authorised by DOMUS Line.
- Never run any cable through sharp corners and edges.
- Never run the cable over hot parts and always protect it against contact
with liquids.
- Never move the device holding it by the cable.
- Never disconnect the device from the power supply pulling it by the cable.
- Never leave the device cable hanging from the mirror or in a position
where it could be dangerous for children.
- Install the device in a position that is out of the reach of children.
- If the cable needs to be secured use only insulated clips or plastic cable
ties.
- Ensure that the cable is not crushed between the wall and the mirror.
- Never use extension cables that are not compatible with the original
connection system.
- Before cleaning the device ensure that you have switched it off and wait
until it has cooled.
- Never immerse the device in water.
- To clean the metallic parts of the device use a soft and dry cloth and
never, under any circumstances, use liquid detergents, abrasive products
Weitere Infos unter: http://www.lignoshop.de

INSTALLATIONSHANDBUCH DE
Detaillierte Informationen zu Merkmalen und Modellen der
Regulierungssysteme Tunable White von DOMUS Line sind auf der Website
www.domusline.com oder direkt bei DOMUS Line erhältlich.
MONTAGE von POLAR - POLAR R1 - POLAR SWS
Für die Leuchten POLAR und POLAR R1 wird eine Montage unter einem
Küchenhängeschrank zur Wand empfohlen, die die Möglichkeit hat, das
Kabel hinter dem Hängeschrank zu verbergen. Je nach den spezifischen
Anforderungen kann die Montage dieser Leuchten in anderen Positionen
ausgeführt werden, sofern diese nicht die Funktionstüchtigkeit des Kabels
und/oder des installierten Steckverbinders beeinträchtigen. Die Montage
kann sowohl mit Netzkabel der Leuchte in Längs- als auch in radialer
Position zur Montagefläche erfolgen.
ACHTUNG: POLAR SWS verfügt über einen mehrpoligen Stecker 6-fach und
kann nur mit dem von SLOTTY DOMUS Line vorgesehen Gerät
angeschlossen werden.
- Fixieren Sie die mitgelieferten Schrauben (B) in den Bohrungen der
Leuchten (A), wie in den Abbildungen 1 und 2 angegeben.
MONTAGE von POLAR XS
Für die Leuchten POLAR XS wird eine Montage unter einem Hängeschrank
oder einer Konsole empfohlen. Die Montage kann sowohl mit Netzkabel des
Strahlers in Längs- als auch in radialer Position zur Montagefläche erfolgen.
WARNHINWEISE
Die Sicherheit ist garantiert, wenn diese Anweisungen befolgt werden, die
daher aufbewahrt werden müssen. Die Installation kann den Einsatz von
Fachpersonal erfordern. Vor der Installation der Leuchte sicherstellen, dass
die Umgebungsbedingungen für die Eigenschaften des Produktes
angemessen und geeignet sind. Vor jeder Arbeit mit der Leuchte, die
Netzspannung trennen.
AUSFÜHRUNGEN
Die Gebrauchs- und Montageanweisungen in dieser Anleitung gelten für
alle Ausführungen der POLAR -Leuchten, die sich voneinander
unterscheiden. Die Modelle POLAR, POLAR R1 und POLAR XS beziehen sich
auf die Ausführungen der Leuchten mit einem einzigen LED-Modul. Das
Modell POLAR SWS bezieht sich auf die Konfiguration mit den einzelnen
LED-Cluster und der Schalter (C) nur in Verbindung mit SLOTTY Vorrichtung
durch DOMUS Line bereitgestellt werden. Die Modelle POLAR XL2 und
POLAR XL3 beziehen sich auf die Ausführungen der Leuchten, die 2 oder 3
LED-Module beinhalten. Das Modell POLAR TW (Tunable White) bezieht
sich auf die Ausführung mit einer LED-Lichtquelle die mit dynamischer
Lichtfarbenregelung ausgestattet sind. Für den einwandfreien Betrieb
dürfen die Leuchten POLAR TW ausschließlich an eine von DOMUS Line
gelieferten Steuerung wie z. B. MAGIC BOX, MAGIC TUNE, TOUCH TW usw.
(separat zu bestellen) angeschlossen werden.
Weitere Infos unter: http://www.lignoshop.de

INSTALLATIONSHANDBUCH DE
sicherstellen, dass der Gesamtwert der von den Geräten aufgenommenen
Leistung den maximal zulässigen Wert des Stromrichters nicht
überschreitet (siehe Auslegungsdaten am Produktetikett).
- Die von DOMUS Line gewährte Garantie gilt nur, wenn das Produkt über
einen von Domus Line gelieferten Stromrichter gespeist wird.
STROMANSCHLUSS DER LEUCHTE – Ausführung mit dynamischem Licht,
Tunable White
- Das Netzteil von POLAR TW an ein System zur dynamischen
Lichtfarbenregelung anschließen (z. B. MAGIC TUNE, TOUCH TW usw.
separat zu bestellen), dessen Leistung die Gesamtlast um mindestens 10 %
überschreitet. Zur Berechnung der Gesamtlast die Auslegungsdaten am
Etikett des Produkts prüfen.
- Für die Montage und den Gebrauch des Systems zur dynamischen
Lichtfarbenregelung wird auf die Anleitung des betreffenden Artikels
verwiesen.
- Das System zur dynamischen Lichtfarbenregelung an ein
Sicherheitsnetzteil mit konstanter 24Vdc-Spannung (separat zu bestellen)
anschließen, dessen Leistung die Gesamtlast um mindestens 10 %
überschreitet. Zur Berechnung der Gesamtlast die Auslegungsdaten am
Etikett des Produkts prüfen.
- Muss mehr als eine Leuchte an das Netzteil angeschlossen werden,
sicherstellen, dass der Gesamtwert der von den Geräten aufgenommenen
Leistung (Auslegungsdaten am Produktetikett prüfen) den sowohl vom
- Fixieren Sie die mitgelieferten Schrauben (B) in den Bohrungen der
Leuchten (A), wie in Abbildung 3 angegeben.
MONTAGE von POLAR XL2 – POLAR XL3
Für die Leuchten POLAR XL2 und POLAR XL3 wird eine Montage unter
einem Hängeschrank oder einer Konsole empfohlen. Die Montage kann
sowohl mit Netzkabel des Strahlers in Längs- als auch in radialer Position zur
Montagefläche erfolgen.
- Fixieren Sie die mitgelieferten Schrauben (B) in den Bohrungen der
Leuchten (A), wie in den Abbildungen 4 und 5 angegeben.
MONTAGE von POLAR UP
Die Leuchten POLAR UP ist für die Montage auf einem Hängeschrank oder
einem Bord vorgesehen.
Die Leuchte (A) mit den Schrauben (B) am Möbel befestigen und dann das
Anschlusskabel mit der Kabelklemme (D) und den Schrauben (E) blockieren
wie in Fig. 6 angegeben.
STROMANSCHLUSS DER LEUCHTE – Ausführung mit statischem Licht
- POLAR ausschließlich an ein Sicherheitsnetzteil mit einer konstanten
24-Vdc-Spannung (separat zu bestellen) und einer Leistung anschließen,
die die Gesamtlast um mindestens 10 % überschreitet. Zur Berechnung der
Gesamtlast die Auslegungsdaten am Etikett des Produkts prüfen.
- Soll mehr als ein Gerät an das Netzteil angeschlossen werden,
Weitere Infos unter: http://www.lignoshop.de

INSTALLATIONSHANDBUCH DE
wird.
- Keine Verlängerungskabel benutzen, die nicht mit dem ursprünglichen
Anschlusssystem kompatibel sind.
- Die Leuchte vor der Reinigung ausschalten und abwarten, bis es abgekühlt
ist.
- Die Leuchte nicht in Wasser tauchen.
- Die Metallteile der Leuchte mit einem weichen, trockenen Tuch reinigen.
Keinesfalls flüssige Reinigungsmittel, scheuernde oder ähnliche Produkte
verwenden, die die Oberfläche endgültig verkratzen oder beschädigen
könnten.
- Hartnäckiger Schmutz darf mit einem leicht mit Wasser befeuchteten,
weichen Tuch entfernt werden. Dabei darauf achten, dass das Tuch nicht
mit spannungsführenden Teilen (Kabel, Steckverbindungen usw.) in
Berührung kommt. Die Leuchte nach der Reinigung sorgfältig abtrocknen
und sicherstellen, dass keine Restfeuchtigkeit vorhanden ist.
GARANTIE
Die Garantie auf die Leuchte ist nur gültig, wenn es mit einem Netzteil der
Firma DOMUS Line gespeist wird. Die allgemeinen Garantiebedingungen
dieser Leuchte stehen auf www.domusline.com zur Verfügung.
Regelungssystem als auch vom Stromrichter zulässigen Gesamtwert nicht
überschreitet.
- Die von DOMUS Line gewährte Garantie gilt nur, wenn das Produkt mit
von Domus Line gelieferten Stromrichtern und Systemen zur dynamischen
Lichtfarbenregelung gespeist wird.
ACHTUNG
- Das LED-Modul dieser Leuchte kann nicht ausgetauscht werden, die
Leuchte muss daher bei einem Defekt komplett ersetzt werden.
- Die Leuchte nicht verwenden, wenn das Netzteil und/oder die
Anschlusskabel defekt sind. Fehlerhafte Kabel und/oder
Steckverbindungen müssen sofort durch qualifiziertes und von DOMUS
Line befugtes Personal ersetzt werden.
- Kabel nicht über Ecken und scharfe Kanten führen.
- Kabel nicht über heiße Teile führen und vor dem Kontakt mit Flüssigkeiten
schützen.
- Die Leuchte zum Bewegen nicht am Kabel halten.
- Zum Ausstecken der Leuchte aus dem Netzteil, nicht am Kabel ziehen.
- Das Kabel der Leuchte nicht vom Spiegel hängen oder in einer für Kinder
gefährlichen Position lassen.
- Die Leuchte außerhalb der Reichweite von Kindern montieren.
- Das Kabel ggf. nur mit isolierten Klammern oder Kunststoffschellen
fixieren.
- Sicherstellen, dass das Kabel nicht zwischen Wand und Spiegel gequetscht
Weitere Infos unter: http://www.lignoshop.de

MANUEL D'INSTALLATION FR
INSTALLATION POLAR - POLAR R1 - POLAR SWS
Les appareils POLAR et POLAR R1 sont recommandés pour une installation
sous ameublement mural de cuisine et aux murs, ce qui permet de
masquer le câble derrière les meubles en fonction du plan de montage. En
cas d'exigences spécifiques, il est toutefois possible d'installer ces appareils
dans d'autres positions, à condition que cela ne compromette pas
l'intégrité du câble, ni du connecteur installé par-dessus. L'installation peut
être effectuée avec le câble d'alimentation de l'appareil en position axiale
ou radiale en fonction du plan de montage.
ATTENTION: POLAR SWS dispose d'un connecteur 6 voies multipolaire et
ne peut être connecté à l'appareil fourni par SLOTTY DOMUS Line.
- Visser les vis (B) fournies dans les orifices de l'appareil (A), comme indiqué
sur les figures 1 et 2.
INSTALLATION POLAR XS
L'appareil POLAR XS est recommandé pour une installation sous
ameublement mural ou sous étagère. L'installation peut être effectuée
avec le câble d'alimentation du spot en position axiale ou radiale en
fonction du plan de montage.
- Visser les vis (B) fournies dans les orifices de l'appareil (A), comme indiqué
sur la figure 3.
INSTALLATION POLAR XL2 – POLAR XL3
Les appareils POLAR XL2 et POLAR XL3 sont recommandés pour une
installation sous ameublement mural ou sous étagère.
AVERTISSEMENT
La sécurité est garantie à condition de suivre les présentes instructions,
c'est pourquoi il est important de bien les conserver. Cette installation peut
nécessiter l'intervention de personnes qualifiées. Avant toute installation,
s'assurer que l'environnement prévu soit conforme et adapté aux
caractéristiques du produit. Avant toute intervention, couper l'alimentation
électrique.
TYPES D'APPAREILS
Les instructions d'installation et d'utilisation contenues dans ce manuel
sont valables pour tous les types d'appareils POLAR, entre lesquels il existe
des différences. Les modèles POLAR, POLAR R1 et POLAR XS font référence
aux types d'appareils avec cluster LED simple. Le modèle POLAR SWS se
réfère à la configuration avec groupe de LED individuelles et commutateur
(C) pour être utilisé uniquement en association avec le dispositif SLOTTY
fourni par DOMUS Line. Les modèles POLAR XL2 et POLAR XL3 font
référence aux types d'appareils incluant deux ou trois clusters LED. Le
modèle POLAR TW (Tunable White) correspond aux types d'appareils
équipés d'une lumière DEL avec réglage dynamique de la couleur de la
lumière ; pour bien fonctionner, les appareils POLAR TW doivent être reliés
exclusivement à un système de réglage fourni par DOMUS Line (tel que
MAGIC BOX, MAGIC TUNE, TOUCH TW, etc.) fournis séparément.
Pour des informations détaillées sur les caractéristiques et les modèles des
systèmes de réglage Tunable White de DOMUS Line, consulter le site
www.domusline.com ou bien prendre contact avec nous.
Weitere Infos unter: http://www.lignoshop.de

MANUEL D'INSTALLATION FR
BRANCHEMENT DE L'APPAREIL À L'ALIMENTATION _ type d'appareil à
lumière dynamique Tunable White
- Brancher le câble d'alimentation de l'appareil POLAR TW à l'un des
systèmes de réglage dynamique de la couleur de la lumière (par exemple
MAGIC TUNE ou TOUCH TW ; fournis séparément), avec une puissance
d'au moins 10 % supérieure à la charge totale. Pour calculer la charge
totale, contrôler les caractéristiques techniques imprimées sur la plaque
du produit.
- Pour l'installation et l'utilisation du système de réglage dynamique de la
couleur de la lumière, consulter l'article correspondant dans le manuel.
- Ensuite, brancher le système de réglage dynamique de la couleur de la
lumière à un transformateur de sécurité d'une tension constante de 24
Vdc (fourni séparément) et d'une puissance supérieure d'au moins 10 % à
la charge totale. Pour calculer la charge totale, contrôler les
caractéristiques techniques imprimées sur la plaque du produit.
- S'il est nécessaire de brancher plusieurs appareils au groupe
d'alimentation, veiller à ce que la somme des puissances absorbées par les
appareils (contrôler les caractéristiques techniques reportées sur la plaque
du produit) ne dépasse pas la puissance maximale admise aussi bien par le
système de réglage dynamique que par le convertisseur.
- DOMUS Line garantit le produit uniquement si ce dernier est alimenté par
son convertisseur et ses propres systèmes de réglage dynamique.
L'installation peut être effectuée avec le câble d'alimentation du spot en
position axiale ou radiale en fonction du plan de montage.
- Visser les vis (B) fournies dans les orifices de l'appareil (A), comme indiqué
sur les figures 4 et 5.
INSTALLATION POLAR UP
L'appareil POLAR UP est recommandé pour une installation sous
ameublement mural ou sous étagère.
Fixez-vous le corps métallique (A) au meuble par les vis (B) en bloquant
successivement le câble d'alimentation avec le ressort que arrête le câble
(D) avec les vis (E) comme indiqué sur la figure 6.
BRANCHEMENT DE L'APPAREIL À L'ALIMENTATION _ type d'appareil à
lumière statique
- Brancher l'appareil POLAR uniquement à un transformateur de sécurité
d'une tension constante de 24 Vdc (fourni séparément) et d'une puissance
supérieure d'au moins 10 % à la charge totale. Pour calculer la charge
totale, contrôler les caractéristiques techniques imprimées sur la plaque
du produit.
- S'il est nécessaire de brancher plusieurs appareils au transformateur,
veiller à ce que la somme totale des puissances absorbées par les
appareils (contrôler les caractéristiques techniques reportées sur la plaque
du produit) ne dépasse pas la puissance maximale admise par le
convertisseur.
- DOMUS Line garantit le produit si ce dernier est uniquement alimenté par
ses propres convertisseurs.
Weitere Infos unter: http://www.lignoshop.de

MANUEL D'INSTALLATION FR
et sec ; ne surtout pas utiliser de détergents liquides, de produits abrasifs
ni de produits similaires, susceptibles d'érafler ou d'endommager la
surface de façon irrémédiable.
- Pour la saleté difficile à éliminer, il est possible d'utiliser un chiffon doux
légèrement imbibé d'eau ; dans ce cas, ne pas mettre le chiffon en contact
avec des pièces électriques sous tension (câbles, connecteurs, etc.) et
sécher parfaitement l'appareil après le nettoyage, en s'assurant d'éliminer
toute humidité résiduelle.
GARANTIE
La garantie de cet appareil est valable uniquement si ce dernier est
alimenté par un transformateur fourni par DOMUS Line. Les conditions
générales de garantie de cet appareil sont disponibles sur le site
www.domusline.com
ATTENTION
- Le module LED des appareils ne peut pas être changé ; en cas de panne,
l'appareil devra donc être intégralement remplacé.
- Ne pas utiliser l'appareil si le câble d'alimentation et/ou les câbles de
raccordement sont défectueux. Les câbles et/ou connecteurs défectueux
doivent être immédiatement remplacés par du personnel qualifié et
autorisé de DOMUS Line.
- Ne faire passer aucun câble à des endroits comportant des angles ou des
arêtes vives.
- Ne pas faire passer le câble sur des surfaces chaudes et le protéger de
tout contact avec des liquides.
- Ne pas déplacer l'appareil en le tenant par le câble.
- Ne pas débrancher l'appareil du transformateur en le tirant par le câble
- Ne pas laisser le câble de l'appareil pendre du miroir ni d'un autre endroit
où il risque d'exposer les enfants à un danger.
- Installer l'appareil à un endroit hors de portée des enfants.
- Si nécessaire, utiliser uniquement des agrafes isolées ou des attaches en
plastique.
- S'assurer que le câble n'est pas comprimé entre le mur et le miroir.
- Ne pas utiliser des câbles de rallonge incompatibles avec le système de
branchement d'origine.
- Avant de nettoyer l'appareil, s'assurer qu'il est éteint et attendre qu'il ait
refroidi.
- Ne jamais immerger l'appareil dans l'eau.
- Pour nettoyer les pièces métalliques de l'appareil, utiliser un chiffon doux
Weitere Infos unter: http://www.lignoshop.de

MANUAL DE INSTALACIÓN ES
Para informaciones detalladas acerca de las características y modelos de los
sistemas de regulación Tunable White de DOMUS Line, consulta la página
web www.domusline.com o contáctenos.
INSTALACIÓN POLAR - POLAR R1 - POLAR SWS
Los aparatos POLAR y POLAR R1 se aconsejan para una instalación bajo
armarios de cocina o contra paredes que puedan ocultar el cable en la
parte trasera del armario respecto a la superficie de montaje. En relación
con exigencias específicas, todavía es posible instalar estos aparatos en
otras posiciones ya que no ponen en riesgo la integridad del cable y/o del
conector instalado. La instalación se puede llevar a cabo tanto con el cable
de alimentación del aparato en posición axial como radial en comparación
con la superficie de montaje.
PRECAUCIÓN: POLAR SWS tiene un conector de 6 vías de varios polos y
sólo se puede conectar al dispositivo proporcionado por SLOTTY DOMUS
Line.
- Fijar los tornillos (B) suministrados en los agujeros del aparato (A) como se
indica en las figuras 1 y 2.
INSTLACIÓN POLAR XS
El aparato POLAR XS se aconseja para una instalación bajo armarios o
repisas. La instalación se puede llevar a cabo tanto con el cable de
alimentación del foco en posición axial como radial en comparación con la
superficie de montaje.
ADVERTENCIA
La seguridad está garantizada si se siguen estas instrucciones, por lo tanto
es necesario conservarlas. La instalación puede requerir la participación de
personal cualificado. Antes de proceder a la instalación del dispositivo hay
que asegurarse de que las condiciones del lugar sean adecuadas e idóneas
con las características del producto. Antes de manipular el aparato
desconectar la tensión de red.
CONFIGURACIONES
Las instrucciones para la instalación y uso contempladas en este manual
son válidas para todas las configuraciones del aparato POLAR. Entre los
modelos existen diferencias. Los modelos POLAR, POLAR R1 y POLAR XS
hacen referencia a las configuraciones de los aparatos con un módulo
individual LED. El modelo POLAR SWS refiere a la configuración de clúster
de LED individuales y el interruptor (C) para ser utilizado sólo en
combinación con el dispositivo SLOTTY proporcionada por DOMUS Line. Los
modelos POLAR XL2 y POLAR XL3 hacen referencia a las configuraciones de
los aparatos que integran dos y tres módulos LED. El modelo POLAR TW
(Tunable White) hace referencia a la configuración del aparato que integra
un foco LED con regulación dinámica del color de la luz; para un correcto
funcionamiento, los aparatos POLAR TW deben conectarse exclusivamente
a un sistema de regulación suministrado por DOMUS Line como por
ejemplo MAGIC BOX, MAGIC TUNE, TOUCH TW, etc. proporcionado de
forma separada.
Weitere Infos unter: http://www.lignoshop.de

MANUAL DE INSTALACIÓN ES
- En caso de tener que conectar más de un aparato de alimentación,
asegurarse de que la suma total de las potencias recibidas por los aparatos
(controlar los datos de la placa de características que aparecen en la
etiqueta del producto) no supere la máxima admitida por el convertidor.
Domus Line cubre la garantía solo si se emplea el convertidor
proporcionado como suministro eléctrico.
CONEXIÓN DEL APARATO AL SUMINISTRO ELÉCTRICO_ configuración de
luz dinámica Tunable White
- Conectar el cable de alimentación de POLAR TW a uno de los sistemas de
regulación dinámica del color de la luz (por ejemplo, MAGIC TUNE, TOUCH
TW, etc. suministrados por separado) y con una potencia de al menos 10%
más de la carga total. Para el cálculo de la carga total hay que controlar los
datos de la placa de características impresa en la etiqueta del producto.
- Para la instalación y uso del sistema de regulación dinámica del color de la
luz consultar el manual del artículo específico.
Conectar entonces el sistema de regulación dinámico del color de la luz a
un alimentador de seguridad con una tensión constante de 24Vdc
(suministrado por separado) y con una potencia de al menos 10% más de
la carga total. Para el cálculo de la carga total hay que controlar los datos
de la placa de características impresa en la etiqueta del producto.
- En caso de tener que conectar más de un aparato al grupo de alimentación,
asegurarse de que la suma total de las potencias recibidas por los aparatos
(controlar los datos de la placa de características que aparecen en la
etiqueta del producto) no supere la máxima admitida por el convertidor.
- Fijar los tornillos (B) suministrados en los agujeros del aparato (A) como se
indica en la figura 3.
INSTALACIÓN POLAR XL2 - POLAR XL3
Los aparatos POLAR XL2 y POLAR XL3 se aconsejan para una instalación
bajo armarios o repisas. La instalación se puede llevar a cabo tanto con el
cable de alimentación del foco en posición axial como radial en
comparación con la superficie de montaje.
- Fijar los tornillos (B) suministrados en los agujeros del aparato (A) como se
indica en las figuras 4 y 5.
INSTLACIÓN POLAR UP
El aparato POLAR UP se aconseja para una instalación bajo armarios o
repisas.
Fijar el cuerpo metalico (A) al mueble mediante tornillos (B) bloqueando
succesivamente el cable de alimentacion con el sujetacable (D) con la ayuda
de los tornillos (E) como se indica en la figura 6.
CONEXIÓN DEL APARATO AL SUMINISTRO ELÉCTRICO_ configuración de
luz estática
- Conectar POLAR únicamente a un alimentador de seguridad con tensión
constante de 24 Vdc (suministrado por separado) y con una potencia de al
menos 10% más en relación a la carga total. Para el cálculo de la carga
total hay que controlar los datos de la placa de características impresa en
la etiqueta del producto.
Weitere Infos unter: http://www.lignoshop.de
This manual suits for next models
7
Table of contents
Languages:
Other DOMUS LINE Lantern manuals
Popular Lantern manuals by other brands

Eaton
Eaton CEAG GuideLed SL CGLine+ Mounting and operating instructions

DS Produkte
DS Produkte TRF18P0752-1 instructions

Coolon
Coolon WDN-140 manual

HOLOPHANE
HOLOPHANE Mongoose LED Installation and maintenance manual

Coleman
Coleman 6D PERSONAL 5344 How to use and enjoy

esotec
esotec 106020 Using instructions
