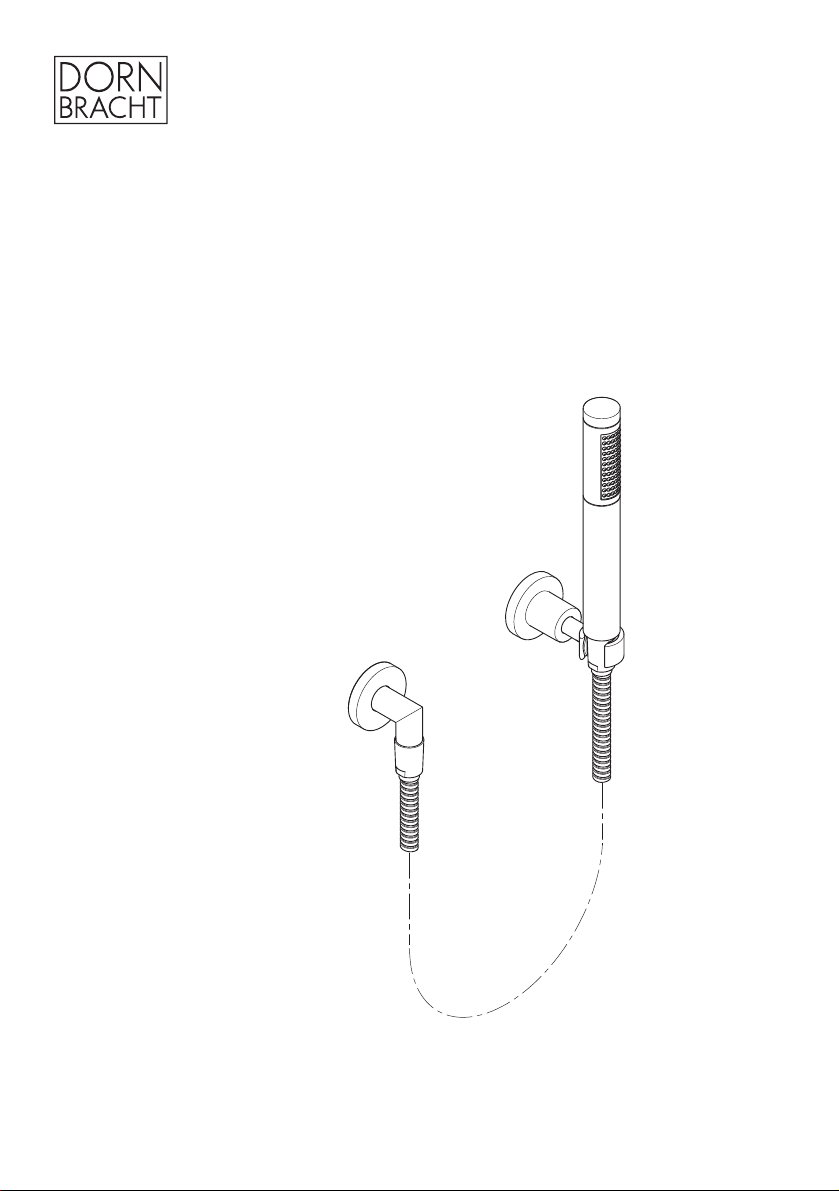

Dornbracht 27 802 892-FF User manual

27 802 892-FF/ 27 802 892-FF 0010 / 27 802 892-FF 0050 /
27 803 892-FF / 27 803 892-FF 0010 / 27 803 892-FF 0050 /
28 450 892-FF / 28 050 892-FF
Dornbracht
Montageanleitung
Installation instructions
Montagehandleiding
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
Installation instructions
Monteringsanvisning
Montážní návod
Instrukcja montażu
Инструкция по монтажу
安装指导
01030789200_02_2019.indd 1 16.01.2019 18:59:25

DE Allgemeine Sicherheitshinweise
Bitte lesen Sie die Anleitung und beachten
Sie die Hinweise. Alle zum Produkt
gehörenden Anleitungen und Dokumente
sind an den Endbenutzer zu übergeben.
Ansonsten kann die Haftung des Herstellers
im Schadensfall eingeschränkt sein.
Sämtliche Sanitärarbeiten sind durch einen
sachkundigen und qualifizierten Sanitär-
fachinstallateur gemäß den einschlägigen
DIN/ EN Vorgaben (DIN1988, EN1717,
EN806, TVO etc.), den länderspezifischen
Vorschriften und den Vorschriften der
örtlichen Wasserversorgungsunternehmen
auszuführen. Örtliche Vorschriften zur
Unfallverhütung sind vorrangig zu befolgen.
Spülen vor der Montage der Bausatz-
Endmontage und Inbetriebnahme.
Betriebsbedingungen und Maße finden Sie
im Anhang.
Bei Fragen oder Unsicherheiten bezüglich
Montage oder Bedienung kontaktieren Sie
bitte Dornbrachts Technischen Service.
Sie finden entsprechende Kontaktdaten auf
der Rückseite dieser Anleitung und auf der
Homepage von Dornbracht:
www.dornbracht.com
!ACHTUNG!
Dieses Symbol warnt vor Sachschäden bei
Nichtbeachten der Hinweise.
iHINWEIS!
Dieses Symbol macht auf wichtige
Informationen aufmerksam.
GB General safety instructions
Please read this manual and follow the
instructions. All manuals and documents
belonging to the product have to be passed
on to the end user. Otherwise the producer
liability may be limited in case of damage.
All work has to be carried out by a
competent and qualified plumber according
to appropriate DIN/ EN directives (DIN1988,
EN1717, EN806, TVO etc.), national
regulations and regulations of the local
water supply companies. Local accident
prevention regulations are to be followed
with priority.
Flush before fitting the exposed trim parts
and commissioning.
Operating conditions and dimensions can be
found in the appendix.
For questions or uncertainties regarding
installation or operation, please contact the
Technical Service of Dornbracht.
You can find relevant contact details on the
back of this manual and on the website of
Dornbracht:
www.dornbracht.com
!ATTENTION!
This symbol warns of property damages due
to non-compliance with the instructions.
iNOTICE!
This symbol calls attention to important
information.
Rückseite.indd 2Rückseite.indd 2 27.10.2022 08:25:0427.10.2022 08:25:04

NL Algemene veiligheidsinstructies
Lees de handleiding goed door en neem
de instructies in acht. Alle handleidingen en
gebruiksaanwijzingen die bij het product
horen moeten aan de eindgebruiker worden
overhandigd.
De aansprakelijkheid van de
producent kan anders bij schade beperkt zijn
.
Alle sanitaire installaties moeten worden
uitgevoerd door een deskundig en
gekwalificeerd loodgieter volgens de
geldende DIN/ EN normen (DIN1988,
EN1717, EN806, TVO etc.), de nationale
voorschriften en de voorschriften van
plaatselijke waterbedrijven. Nationale
voorschriften ter preventie van ongevallen
moeten in ieder geval met prioriteit worden
opgevolgd.
Spoelen moet voor montage van de
inbouwset eindmontage en inbedrijfstelling
plaatsvinden.
Bedrijfsvoorwaarden en maten vindt u in het
aanhangsel.
Neem bij vragen of twijfels over montage
of bediening contact op met de technische
service van Dornbracht.
U vindt de contactgegevens op de
achterpagina van deze handleiding en op de
website van Dornbracht:
www.dornbracht.com
!OPGELET!
Dit symbool waarschuwt voor materiële
schade bij het niet-naleven van de instructies.
iOPMERKING!
Dit symbool wijst u op belangrijke informatie.
FR Mises en garde générales.
Veuillez lire les instructions et respecter les
consignes. Toutes les instructions et tous les
documents fournis avec le produit doivent
être remis à l’utilisateur final. Sinon, la
responsabilité du fabricant peut être limitée
en cas de sinistre.
Tous les travaux sanitaires doivent être
effectués par un installateur sanitaire
compétent et qualifié conformément
aux spécifications des normes DIN/ EN
applicables (DIN1988, EN1717, EN806,
réglementation en matière d’eau potable,
etc.), aux prescriptions locales spécifiqueset
aux prescriptions des entreprises de
distribution d’eau locales. Les prescriptions
locales de prévention des accidents doivent
être respectées en priorité.
Effectuer le rinçage avant le montage de la
partie apparente et la mise en service de
l’installation.
Vous trouverez les conditions de
fonctionnement et les dimensions en annexe.
Pour toute question ou incertitude
concernant le montage ou l’utilisation,
veuillez contacter le service technique de
Dornbracht.
Vous trouverez les coordonnées du service à
contacter au verso de ces instructions et sur
le site Internet de Dornbracht:
www.dornbracht.com
!IMPORTANT!
Ce symbole met en garde contre des
dommages matériels en cas de non-respect
des consignes.
iREMARQUE !
Ce symbole signale des informations
importantes.
Rückseite.indd 3Rückseite.indd 3 27.10.2022 08:25:0427.10.2022 08:25:04

IT Avvertenze generali
Si prega di leggere le istruzioni e di osservare
le indicazioni fornite. Tutte le istruzioni e i
documenti relativi al prodotto devono essere
consegnati all’utente finale. Altrimenti la
responsabilità del fabbricante in caso di
danni può essere limitata.
Qualsiasi intervento sugli impianti idraulici
deve essere eseguito da un idraulico esperto
e qualificato conformemente alle disposizioni
in materia DIN / EN (DIN 1988, EN 1717,
EN 806, TVO ecc.), alle normative nazionali
specifiche e alle norme delle aziende
localiresponsabili della fornitura idrica.
Sono da rispettare in via prioritaria le norme
antinfortunistiche locali.
Effettuare il flussaggio prima del montaggio
del kit componenti esterni e della messa in
funzione.
Le condizioni di funzionamento e le misure
sono fornite nell’appendice.
Per chiarimenti e dubbi relativi al montaggio
o all'uso si contatti l'assistenza tecnica di
Dornbracht.
I dati di contatto sono riportati sul retro
delle presenti istruzioni e sulla homepage di
Dornbracht:
www.dornbracht.com
!IMPORTANTE!
Questo simbolo indica rischio di danni
materiali in caso di mancata osservanza delle
istruzioni di sicurezza.
iAVVISO!
Questo simbolo indica informazioni importanti.
ES Advertencias generales
Lea las instrucciones y tenga en cuenta
las indicaciones. Se deberán entregar
todas las instrucciones y documentos del
producto al usuario final. En caso contrario la
responsabilidad del fabricante puede verse
restringida en caso de reclamación.
Todos los trabajos sanitarios deberán ser
realizados por un instalador sanitario
profesional competente y cualificado
según las especificaciones DIN/ EN
correspondientes (DIN1988, EN1717,
EN806, normativa de agua potable, etc.),
las normas nacionales y las normas de las
empresas de suministros de agua locales.
Se deberán cumplir con carácter prioritario
las normas locales de prevención de
accidentes.
Limpiar antes del montaje del juego de
montaje final y de la puesta en marcha.
En el anexo encontrará usted las condiciones
de funcionamiento y las medidas.
Si tiene preguntas o dudas respecto
al montaje o respecto al uso póngase
en contacto con el Servicio Técnico de
Dornbracht.
Encontrará los datos de contacto
corres pondientes en el dorso de estas
instrucciones y en la página web de
Dornbracht:
www.dornbracht.com
!¡ATENCIÓN!
Este símbolo advierte de daños materiales si
no se cumplen las indicaciones.
i¡AVISO!
Este símbolo advierte sobre informaciones
importantes.
Rückseite.indd 4Rückseite.indd 4 27.10.2022 08:25:0427.10.2022 08:25:04

US General safety instructions
Please read this manual and follow the
instructions. All manuals and documents
belonging to the product have to be passed
on to the end user. Otherwise the producer
liability may be limited in case of damage.
All work has to be carried out by a
competent and qualified plumber according
to appropriate DIN/ EN directives (DIN1988,
EN1717, EN806, TVO etc.), national
regulations and regulations of the local
water supply companies. Local accident
prevention regulations are to be followed
with priority.
Flush before fitting the exposed trim parts
and commissioning.
Operating conditions and dimensions can be
found in the appendix.
For questions or uncertainties regarding
installation or operation, please contact the
Technical Service of Dornbracht.
You can find relevant contact details on the
back of this manual and on the website of
Dornbracht:
www.dornbracht.com
!ATTENTION!
This symbol warns of property damages due
to non-compliance with the instructions.
iNOTICE!
This symbol calls attention to important
information.
SE Allmänna varningar
Läs igenom bruksanvisningen och beakta
anvisningarna. Samtliga anvisningar
och dokument ska överräckas till
slutkonsumenten. I annat fall kan tillverkarens
ansvar vara begränsat om skador skulle
uppstå.
Samtliga sanitetsarbeten ska genomföras
av en behörig VVS-installatör enl. Gällande
DIN/ EN-standarder (DIN1988, EN1717,
EN806, TVO osv.), landsspecifika
föreskrifter samt föreskrifterna från lokala
vattenförsörjningsbolag. Lokala
arbetsmiljöregler ska alltid iakttas med
högsta prioritet.
Spola igenom innan slutmonteringssatsen
monteras och utrustningen tas i drift.
Driftsförhållanden och måttuppgifter finns i
bilagan.
Om du har frågor eller är osäker på hur du
ska montera eller använda produkten är
du välkommen att kontakta Dornbrachts
tekniska service.
Vår kontaktinformation hittar du på baksidan
av dessa anvisningar samt på Dornbrachts
hemsida:
www.dornbracht.com
!OBS!
Denna symbol varnar för egendomsskador
om anvisningarna inte beaktas.
iMEDDELANDE!
Denna symbol gör användaren uppmärksam
på viktig information.
Rückseite.indd 5Rückseite.indd 5 27.10.2022 08:25:0427.10.2022 08:25:04

CZ Všeobecné výstražné pokyny
Přečtěte si prosím návod a řiďte se podle
pokynů. Všechny návody a dokumenty
náležící k výrobku je třeba předat koncovému
uživateli. Jinak by mohlo v případě škodní
události dojít k omezení záruky poskytované
výrobcem.
Veškeré sanitární práce musí provádět
fundovaný a kvalifikovaný odborný instalatér
v souladu s příslušnými normami DIN/ EN
(DIN1988, EN1717, EN806, TVO atd.),
podle předpisů dané země a předpisů
místního podniku pro zásobování vodou.
Místní předpisy pro bezpečnost práce mají
přednost.
Propláchnutí před montáží sady pro
konečnou montáž a uvedením do provozu.
Provozní podmínky a rozměry najdete v
příloze.
Při dotazech nebo nejasnostech ohledně
montáže nebo obsluhy kontaktujte prosím
technickou podporu společnosti Dornbracht.
Příslušné kontaktní údaje naleznete na
zadní straně tohoto návodu a na domovské
stránce společnosti Dornbracht:
www.dornbracht.com
!POZOR!
Tento symbol varuje před věcnými škodami
v důsledku nedodržení pokynů.
iUPOZORNĚNÍ!
Tento symbol upozorňuje na důležité
informace.
PL Ogólne wskazówki ostrzegawcze
Prosimy o zapoznanie się z instrukcją i
przestrzeganie wskazówek. Wszystkie
instrukcje oraz dokumenty dotyczące
produktu należy przekazać użytkownikowi
końcowemu. W przeciwnym razie gwarancja
producenta może być przy wystąpieniu
szkody ograniczona.
Wszelkie prace dotyczące instalacji
sanitarnej muszą być wykonane przez
wykwalifikowanego fachowca od instalacji
sanitarnej zgodnie z właściwymi wytycznymi
DIN/ EN (DIN1988, EN1717, EN806,
TVO [Ustawa o wodzie pitnej] itp.),
przepisami właściwymi dla danego kraju oraz
miejscowego przedsiębiorstwa zaopatrzenia
w wodę. Przepisy lokalne BHP obowiązują
zawsze nadrzędnie.
Płukanie przeprowadzić przed
zamontowaniem zestawu podtynkowego i
uruchomieniem.
Warunki eksploatacji oraz wymiary znajdą
Państwo w załączniku.
W przypadku pytań lub wątpliwości
dotyczących montażu lub obsługi należy
skontaktować się z serwisem technicznym
Dornbracht.
Odpowiednie dane kontaktowe znajdziecie
Państwo na odwrocie niniejszej instrukcji
oraz na stronie internetowej Dornbracht:
www.dornbracht.com
!UWAGA!
Symbol ostrzega przed szkodami materialnymi
na skutek nieprzestrzegania wskazówek.
iWSKAZÓWKA!
Symbol wskazuje na ważne informacje.
Rückseite.indd 6Rückseite.indd 6 27.10.2022 08:25:0427.10.2022 08:25:04

RU Общие предупреждения
Прочитайте данное руководство и
соблюдайте данные указания. Все
руководства и документы, относящиеся
к тому или иному изделию, подлежат
передаче конечному пользователю.
Иначе в случае повреждения
ответственность производителя может
быть только ограниченной.
Все санитарно-технические
работы должны проводиться
квалифицированным сантехником
согласно соответствующим положениям
стандартов DIN/ EN (DIN1988, EN1717,
EN806, TVO ит.д.), региональным
нормативно-правовым актам и
предписаниям местных водоснабжающих
организаций. В приоритетном порядке
следует соблюдать местные правила
техники безопасности.
Промывание перед монтажом комплекта
конечного монтажа и вводом в
эксплуатацию.
Данные об условиях эксплуатации и о
размерах находятся в приложении.
При возникновении вопросов или
сомнений относительно монтажа или
обслуживания обращайтесь в службу
технической поддержки компании
Dornbracht.
Соответствующие контактные данные вы
найдете на обороте данного руководства
или на вебсайте компании Dornbracht:
www.dornbracht.com
!ВАЖНО!
Этот символ предупреждает об
опасности материального ущерба в
случае несоблюдения указаний.
iУВЕДОМЛЕНИЕ!
Этот символ обращает внимание на
важную информацию
CN 一般性警告
请阅读说明书，并遵循指导。 产品相关的
说明书和文档资料必须交给最终用户。 否
则，产品发生损坏时制造商的赔偿限额会有
所限制。
所有水暖安装工作必须由经验丰富的,
具备资格认证的专业水暖安装人员根据相
关 DIN / EN 规定（DIN 1988, EN 1717,
EN 806, TVO 等）, 国家专门的法律法规和
当地的供水公司的规定进行。
必须优先遵守当地事故预防条例。
在安装面板安装件和调试前冲洗。
运行条件及尺寸在附件中。
如果您在安装或使用过程中有任何疑问或不
确定的情况，请与 Dornbracht 公司技术服
务部门联系。
相关联系信息位于本说明书背面，或者您也
可以访问 Dornbracht 公司网站主页：
www.dornbracht.com
!注意！
该符号警告使用者如不遵守提示将导致财产
损失。
i提示！
该符号提醒使用者注意重要信息。.
Rückseite.indd 7Rückseite.indd 7 27.10.2022 08:25:0427.10.2022 08:25:04

DE Technische Informationen. GB Technical information.
NL Technische informatie. FR Informations techniques.
IT Informazioni tecniche. ES Información técnica.
US Technical information. SE Teknisk information.
CZ Technické informace. PL Informacje techniczne.
RU Техническая информация. CN 技术信息。
DE Pflege und Wartung durch den Benutzer.
GB Care and maintenance by the user.
NL Onderhoud en verzorging door de gebruiker.
FR Entretien et maintenance par l’utilisateur.
IT Manutenzione e cura a carico dell'utente.
ES Cuidado y mantenimiento por parte del usuario.
US Care and maintenance by the user.
SE Skötsel och service som utförs av användaren.
CZ Ošetřování a údržba prostřednictvím uživatele.
PL Czyszczenie i konserwacja.
RU Уход и техобслуживание пользователем.
CN 用户进行的维修保养。
Dornbracht
Value. Care. Maintenance.
Valeur. Entretien. Maintenance.
Valore. Cura. Manutenzione.
Valor. Cuidados. Mantenimiento.
Waarde. Verzorging. Onderhoud.
Værdier. Pleje. Vedligehold.
Värde. Skötsel. Underhåll.
Rengjøring. Stell. Vedlikehold.
Culturing Life
Wert. Pflege. Wartung.
Rückseite.indd 8Rückseite.indd 8 27.10.2022 08:25:0427.10.2022 08:25:04

Lieferumfang // Parts supplied // Omvang van de levering // Pièces livrées // Entità di
fornitura // Volumen de suministro // Parts Supplied // Leveransomfång // Rozsah dodávky //
Zakres dostawy // Объепоставки //
MA 01.03.07.892.00.indd 3 03.11.2009 9:34:27 Uhr

3.
1.
2.
1
A B C
MA 01.03.07.892.00.indd 4 03.11.2009 9:34:28 Uhr

2,5
2.
3.
1.
4.
5.
6.
2
A B C
MA 01.03.07.892.00.indd 5 03.11.2009 9:34:28 Uhr

19
19
3.
4.
1.
2.
3
A B C
MA 01.03.07.892.00.indd 6 03.11.2009 9:34:29 Uhr

4
A B C
MA 01.03.07.892.00.indd 7 03.11.2009 9:34:29 Uhr

27 802 892-FF / 27 802 892-FF 0010 / 27 802 892-FF 0050
55 218 "
55 218 "
G 1/2
231 918
"
75 3"
93 358
"
mm [inches]
Rückseite.indd 13Rückseite.indd 13 27.10.2022 09:43:3227.10.2022 09:43:32

27 803 892-FF / 27 803 892-FF 0010 / 27 803 892-FF 0050
55 218 "
55 218 "
G 1/2
250 978
"
75 3"
93 358
"
196 734
"
mm [inches]
Rückseite.indd 14Rückseite.indd 14 27.10.2022 09:43:3227.10.2022 09:43:32

55
20
93
75
Inch = mm x 0,0394
28 050 892-FF
mm
G 1/2
36
G 1/2
55
28 450 892-FF
mm
MA 01.03.07.892.00.indd 9 03.11.2009 9:34:31 Uhr

G 1/2
70
1/2-14 NPT
55
Inch = mm x 0,0394
28 450 892-FF 0010
mm
MA 01.03.07.892.00.indd 10 03.11.2009 9:34:31 Uhr

DE Betriebsbedingungen
Kaltwassertemperatur 5 – 25 °C
Warmwassertemperatur 55 – 65 °C
Empfohlene Warmwassertemperatur 60 °C
Thermische Desinfektion (5:00 Min.) ≤ 70 °C
Zulässiger Fließdruck 1 – 5 bar
Empfohlener Fließdruck 3 bar
Ein Druckminderer ist bauseits in der
Hauptleitung hinter dem Wasserzähler
einzubauen, um bei einem Ruhedruck über
500 kPa/ 73 psi/ 5 bar die Geräuschwerte
der Geräuschklasse einzuhalten.
Bei Kombination mit Durchlauferhitzern
ist die Mindestdurchussmenge der
Sicherheitsabschaltung zu berücksichtigen.
Beachten Sie die Herstellerhinweise des
Durchlauferhitzers.
GB Operating conditions
Cold water temperature 5 – 25 °C
Hot water temperature 55 – 65 °C
Recommended hot water
temperature 60 °C
Thermal disinfection (5:00 mins.) ≤ 70 °C
Permissible ow pressure 1 – 5 bar
Recommended ow pressure 3 bar
The customer has to provide a pressure
reducer in the main line downstream of the
water meter to comply with the noise levels
according to the noise class at a resting
pressure above 500 kPa/ 73 psi/ 5 bar.
If combined with continuous-ow heaters,
the minimum ow volume of the safety
shut-o has to be considered.
Observe the manufacturer‘s instructions
for the continuous-ow heater.
NL Voorwaarden voor het gebruik
Koudwatertemperatuur 5 – 25 °C
Warmwatertemperatuur 55 – 65 °C
Aanbevolen warmwatertemperatuur 60 °C
Thermische desinfectie (5:00 min) ≤ 70 °C
Toegestane dynamische druk 1 – 5 bar
Aanbevolen dynamische druk 3 bar
Om bij een druk in rust van meer dan
500 kPa/ 73 psi/ 5 bar de grenzen van
de geluidsklasse aan te houden moet er
een drukregelaar in de toevoerleiding
worden aangebracht.
B een combinatie met een doorstroomgeiser
moet rekening worden gehouden met de
minimum hoeveelheid doorstromend water
van de veiligheidsschakelaar.
Neem de instructies van de producent van
de doorstroomgeiser in acht.
FR Conditions de fonctionnement
Température de l’eau froide 5 – 25 °C
Température de l’eau chaude 55 – 65 °C
Température de l’eau chaude
recommandée 60 °C
Désinfection thermique (5:00 min) ≤ 70 °C
Pression dynamique admissible 1 – 5 bar
Pression dynamique recommandée 3 bar
Un réducteur de pression doit être monté
sur site dans la conduite principale derrière
le compteur d’eau an de respecter, en
cas de pression statique supérieure à
500kPa/ 73psi/ 5 bar, les niveaux
sonores de la catégorie correspondante.
En cas d’installation combinée avec un
chaue-eau instantané, le débit d’eau
minimal de la coupure de sécurité doit
être pris en compte.
Observez les consignes du fabricant du
chaue-eau instantané.
Rückseite.indd 9Rückseite.indd 9 27.10.2022 08:25:0427.10.2022 08:25:04

IT Condizioni di funzionamento
Temperatura dell'acqua fredda 5 – 25 °C
Temperatura dell'acqua calda 55 – 65 °C
Temperatura dell'acqua
calda consigliata 60 °C
Disinfezione termica (5:00 min) ≤ 70 °C
Pressione idraulica dinamica
ammissibile 1 – 5 bar
Pressione idraulica dinamica consigliata 3 bar
Un riduttore di pressione deve essere montato
a cura del cliente nella condotta principale,
dietro il contatore dell'acqua, per contenere
i valori relativi alla rumorosità entro la classe di
rumore, in caso di pressione statica superiore
a 500kPa/ 73psi/ 5bar.
Utilizzando l'apparecchio in combinazione con
scaldacqua istantanei, è indispensabile tener
conto della portata minima del disinserimento
di sicurezza.
Attenersi alle indicazioni del costruttore dello
scaldacqua istantaneo.
ES Condiciones de funcionamiento
Temperatura de agua fría 5 – 25 °C
Temperatura de agua caliente 55 – 65 °C
Temperatura de agua caliente
recomendada 60 °C
Desinfección térmica (5:00 min) ≤ 70 °C
Presión hidráulica permitida 1 – 5 bar
Presión hidráulica recomendada 3 bar
Se deberá prever en la obra la instalación
de una válvula reductora de la presión en la
tubería general detrás del contador del agua,
para mantener los valores de ruido de la
clase de ruido en el caso de una presión de
reposo superior a 500 kPa/ 73 psi/ 5 bar.
En caso de combinación con calentadores
de agua continuos se deberá considerar el
caudal mínimo de la desconexión de seguridad.
Respete las indicaciones del fabricante del
calentador de agua continuo.
US Operating conditions
Cold water temperature 41 – 77 °F
Hot water temperature 131 – 149 °F
Recommended hot water
temperature 140 °F
Thermal disinfection (5:00 mins.) ≤ 158 °F
Permissible ow pressure 15 – 73 psi
Recommended ow pressure 45 psi
The customer has to provide a pressure
reducer in the main line downstream of the
water meter to comply with the noise levels
according to the noise class at a resting
pressure above 500 kPa/ 73 psi/ 5 bar.
If combined with continuous-ow heaters, the
minimum ow volume of the safety shut-o
has to be considered.
Observe the manufacturer‘s instructions for
the continuous-ow heater.
SE Driftsförhållanden
Kallvattentemperatur 5 – 25 °C
Varmvattentemperatur 55 – 65 °C
Rekommenderad
varmvattentemperatur 60 °C
Termisk desinfektion (5:00 min.) ≤ 70 °C
Tillåtet ödestryck 1 – 5 bar
Rekommenderat ödestryck 3 bar
En trycksänkare ska monterats in i
huvudledningen efter vattenmätaren för
överensstämmelse med bullervärdena vid
ett vilotryck över 500 kPa/ 73 psi/ 5 bar.
Vid en kombination med genomströmnings-
beredare ska den minsta ödesmängden för
säkerhetsavstängningen beaktas.
Följ anvisningarna från tillverkaren av
genomströmningsberedaren.
Rückseite.indd 10Rückseite.indd 10 27.10.2022 08:25:0427.10.2022 08:25:04

CZ Provozní podmínky
Teplota studené vody 5 – 25 °C
Teplota teplé vody 55 – 65 °C
Doporučená teplota teplé vody 60 °C
Tepelná dezinfekce (5:00 min) ≤ 70 °C
Přípustný průtočném tlaku 1 – 5 barů
Doporučený průtočném tlaku 3 barů
Nutné instalovat do hlavního potrubí za
vodoměr redukci tlaku, aby se při klidovém
tlaku nad 500kPa/ 73psi/ 5 barů udržovaly
hodnoty hluku v rámci dané třídy ochrany.
Při kombinaci s průtokovými ohřívači je třeba
zohlednit minimální průtok bezpečnostního
vypínání.
Řiďte se podle pokynů výrobce průtokového
ohřívače.
PL Warunki eksploatacji
Temperatury wody zimnej 5 – 25 °C
Temperatury wody ciepłej 55 – 65 °C
Zalecana temperatura wody ciepłej 60 °C
Termiczna dezynfekcja (5:00 min.) ≤ 70 °C
Dopuszczalne ciśnienie
hydrauliczne 1 – 5 bar
Zalecane ciśnienie hydrauliczne 3 bar
Zawór redukcyjny należy zainstalować na
przewodzie głównym za licznikiem wody,
aby w wypadku ciśnienia powyżej 500 kPa/
73 psi/ 5 bar zachować wymagany poziomu
szumów.
W razie kombinacji z przepływowymi
podgrzewaczami wody należy uwzględnić
minimalną ilość przepływu dla wyłącznika
bezpieczeństwa.
Przestrzegać wskazówek producenta
przepływowego podgrzewacza wody.
RU Условия эксплуатации
Температура холодной воды 5 – 25 °C
Температура горячей воды 55 – 65 °C
Рекомендуемая температура
горячей воды 60 °C
Термическая дезинфекция
(5:00 мин.) ≤ 70 °C
Минимальное давление
жидкости 1 – 5 бар
Максимальное давление жидкости 5 бар
Рекомендуемое гидравлическое
давление 3 бар
За счетчиком воды заказчик должен
установить редукционный клапан с целью
соблюдения значений класса шума при
полном давлении потока свыше 500 кПа/
73 psi/ 5 бар.
В сочетании с прямоточными
подогревателями следует учитывать
минимальный расход жидкости
аварийного отключения.
Соблюдайте указания фирмы-производи-
теля прямоточного подогревателя.
CN 运行条件
冷水温度 5 – 25 °C
热水温度 55 – 65 °C
建议热水温度 60 °C
热 消 毒（ 5:00 分钟） ≤ 70 °C
允许水流压力 1 – 5 巴
建议水流压力 3 巴
客户须在主管中的水表后方安装减压阀，以保
证噪声值在静压力超过 500 kPa/ 73 psi/
5 巴时符合噪声等级规定。
与连续直通式加热器合用时，必须考虑到安全
断路系统的最低水流量。
请注意连续直通式加热器制造商的各项提示。
Rückseite.indd 11Rückseite.indd 11 27.10.2022 08:25:0427.10.2022 08:25:04
