INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING HOUTKACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE
INSTALLATION ET MODE D’EMPLOI POELE A BOIS
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA
MONTERINGS- OG BRUKSANVISNING VEDOVN
100CBS
120CBS
03.27141.000 - 02/2014

2Wijzigingen op grond van technische verbeteringen voorbehouden
Inhoudsopgave
Inleiding 3
Prestatieverklaring 4
Veiligheid 6
Installatiecondities 6
Algemeen 6
Schoorsteen 6
Ventilatie van de ruimte 7
Vloer en wanden 7

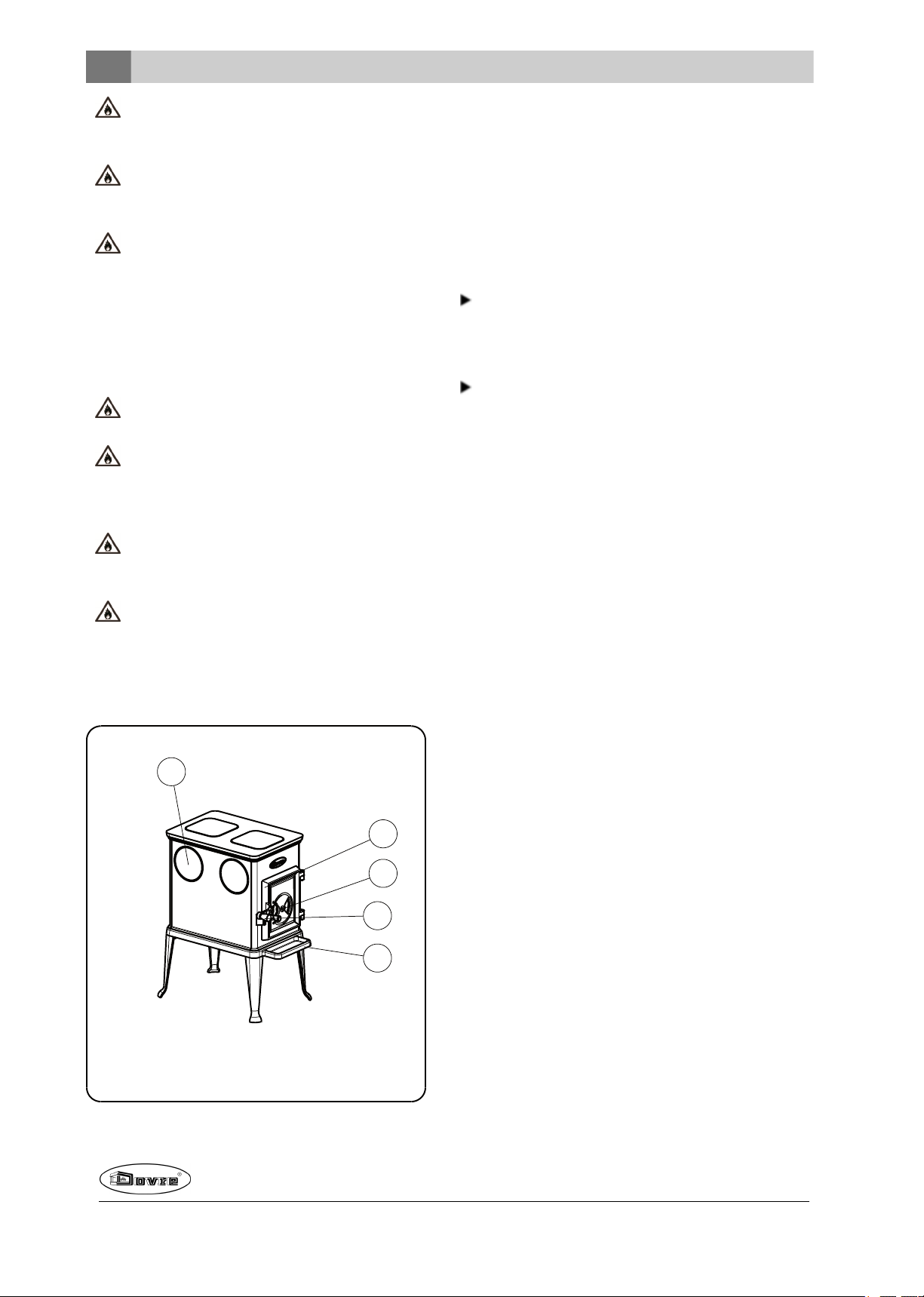

Productbeschrijving 8
Installatie 9
Voorbereiding 9

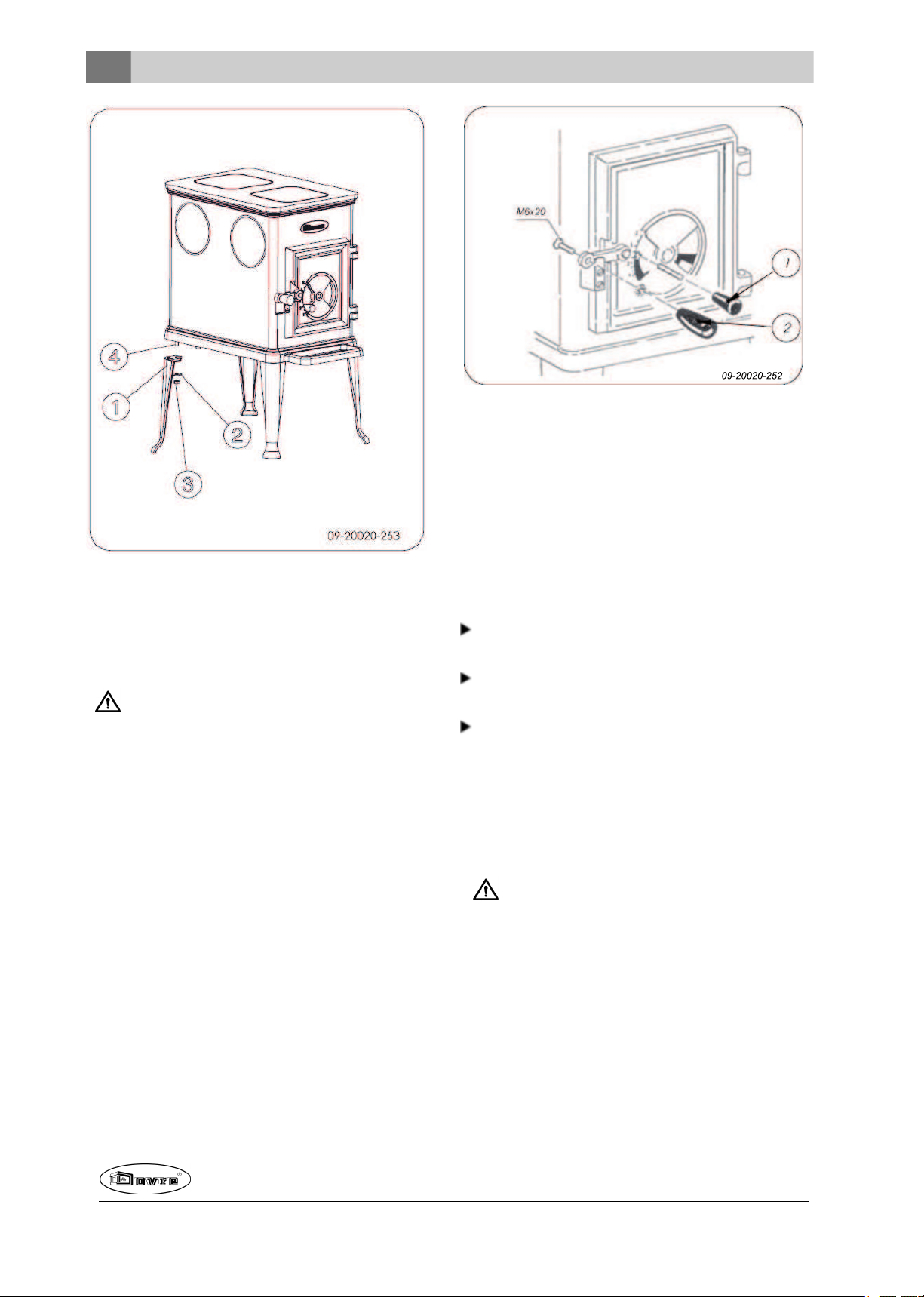

Poten monteren 9
Handgreep en bedieningsknop monteren 10

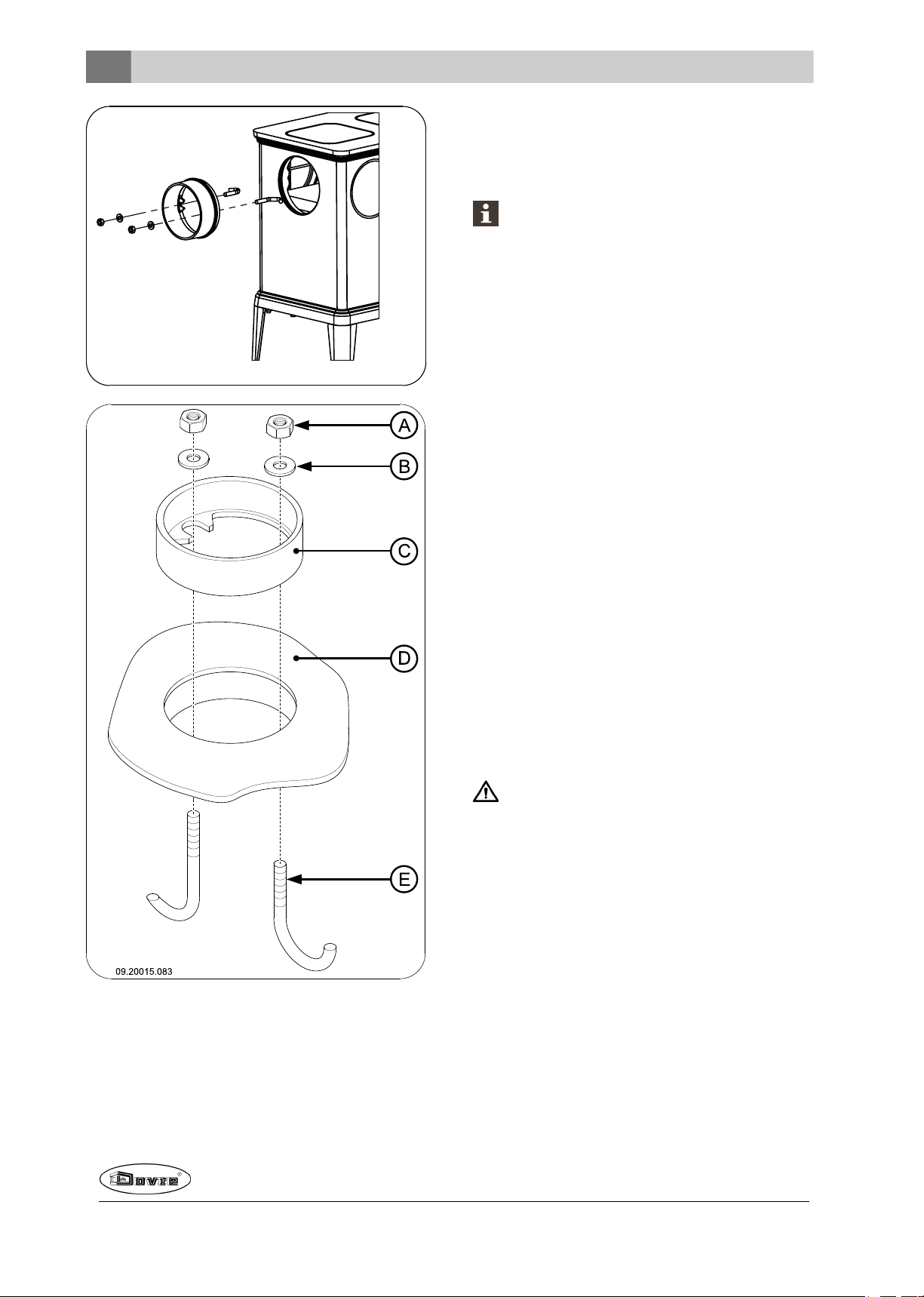

Schoorsteenaansluiting voorbereiden 10
Plaatsen en aansluiten 12
Gebruik 12
Eerste gebruik 12
Brandstof 13

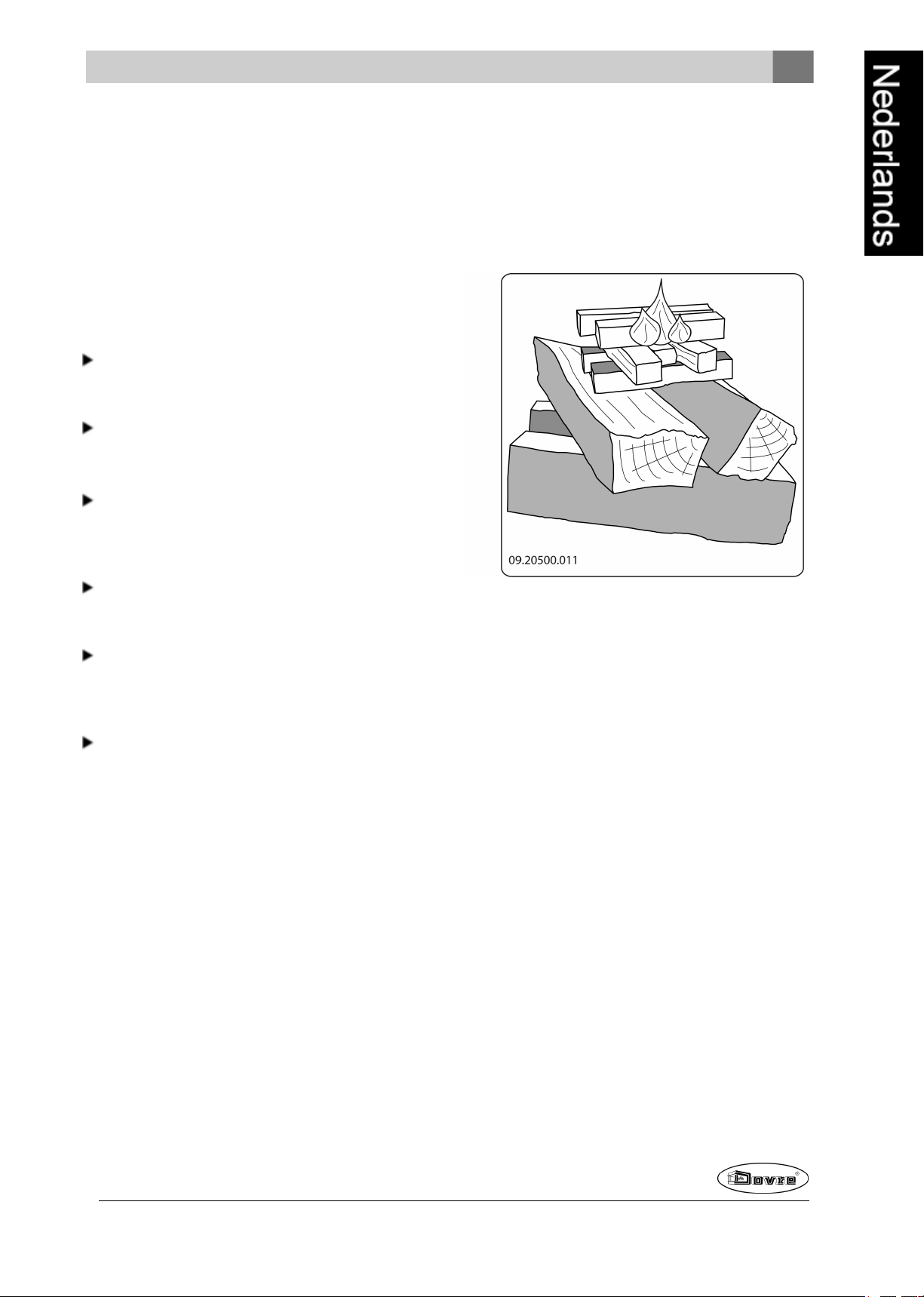

Aanmaken 13

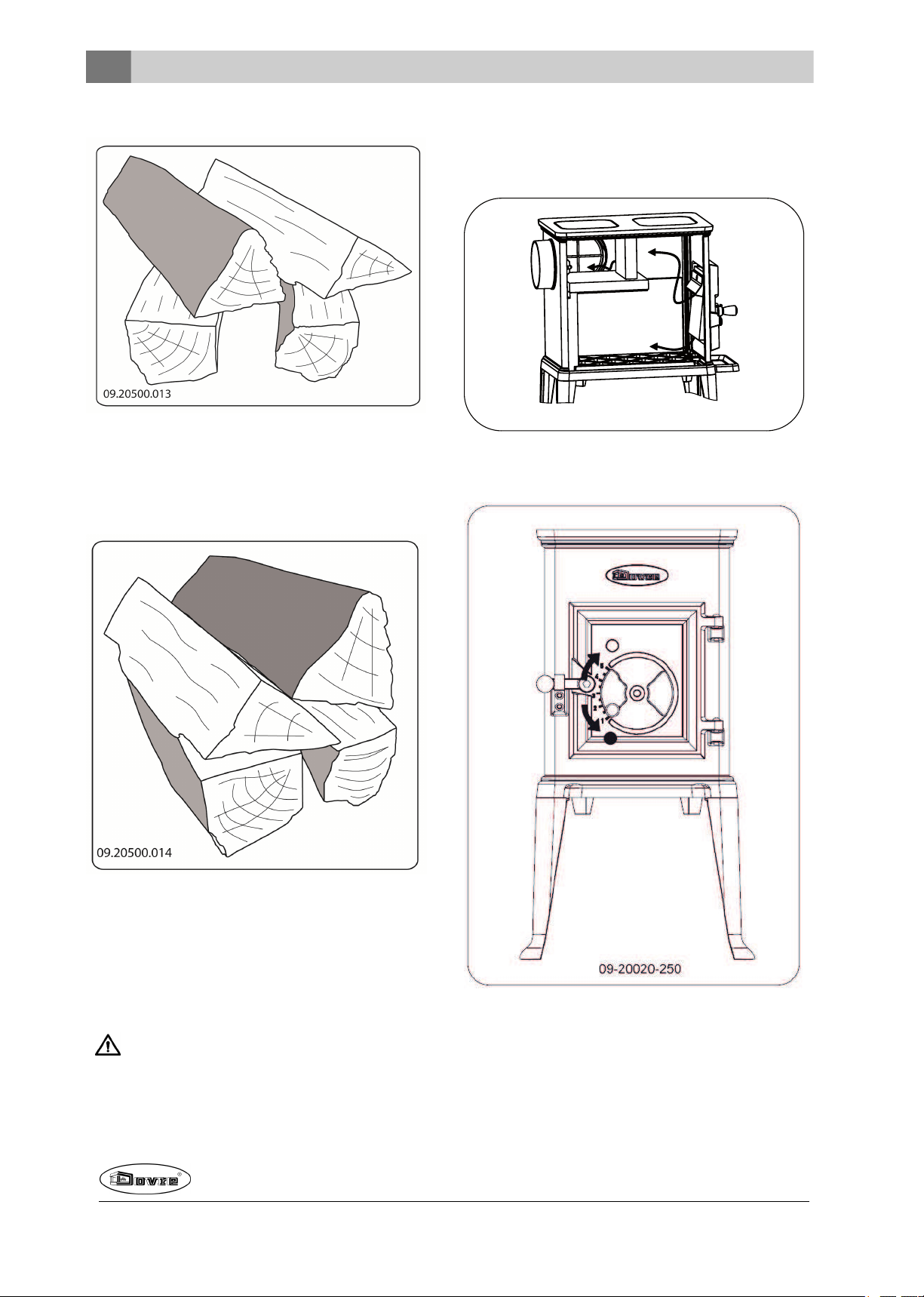

Stoken met hout 13
Regeling verbrandingslucht 14
Doven van het vuur 15
Ontassen 15
Nevel en mist 15
Eventuele problemen 15
Onderhoud 15
Schoorsteen 15
Schoonmaken en ander regelmatig onderhoud 15
Wisselstukken 100CBS 16
Opties 100CBS 16
Bijlage 1: Technische gegevens 17

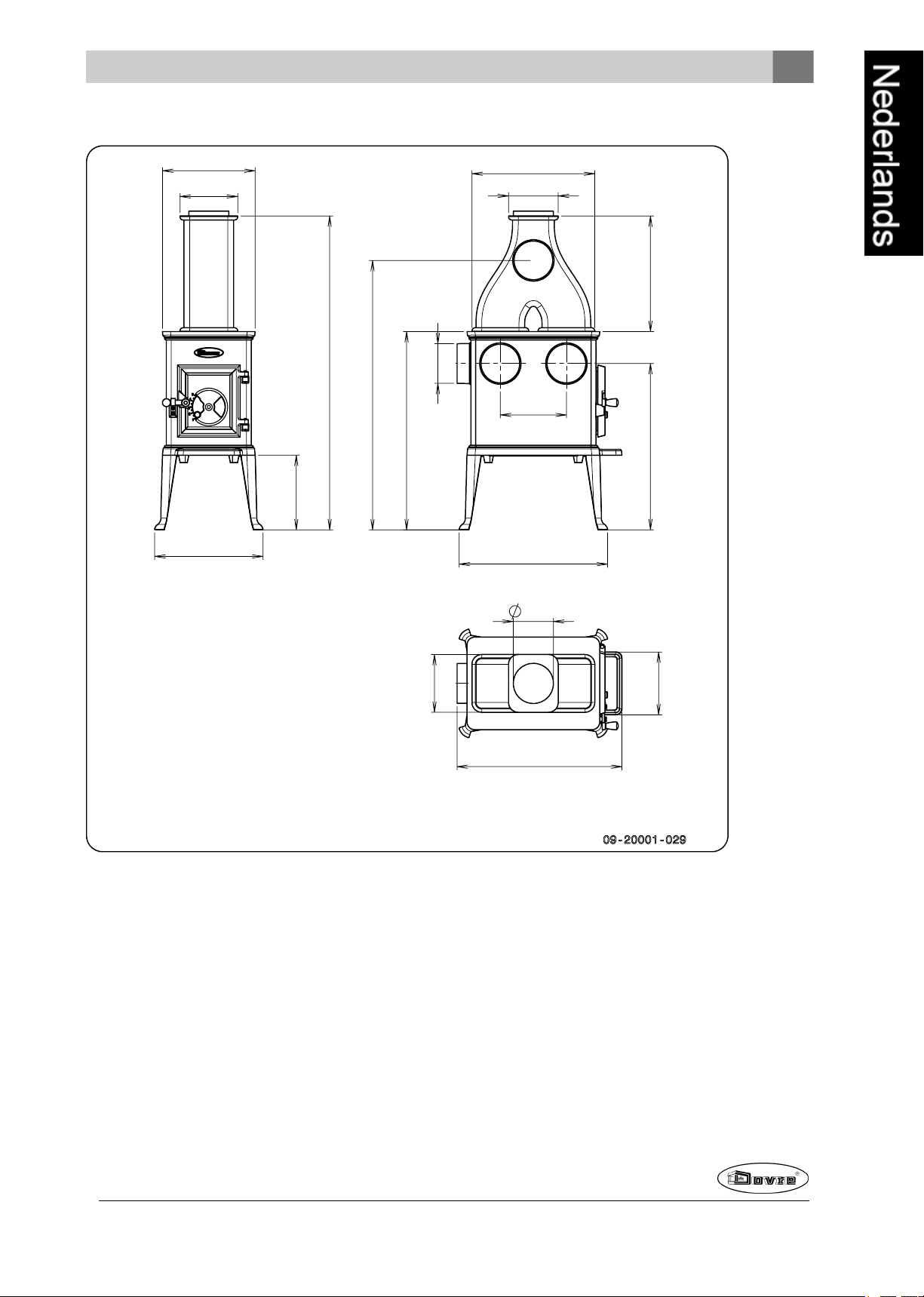

Bijlage 2: Afmetingen 18

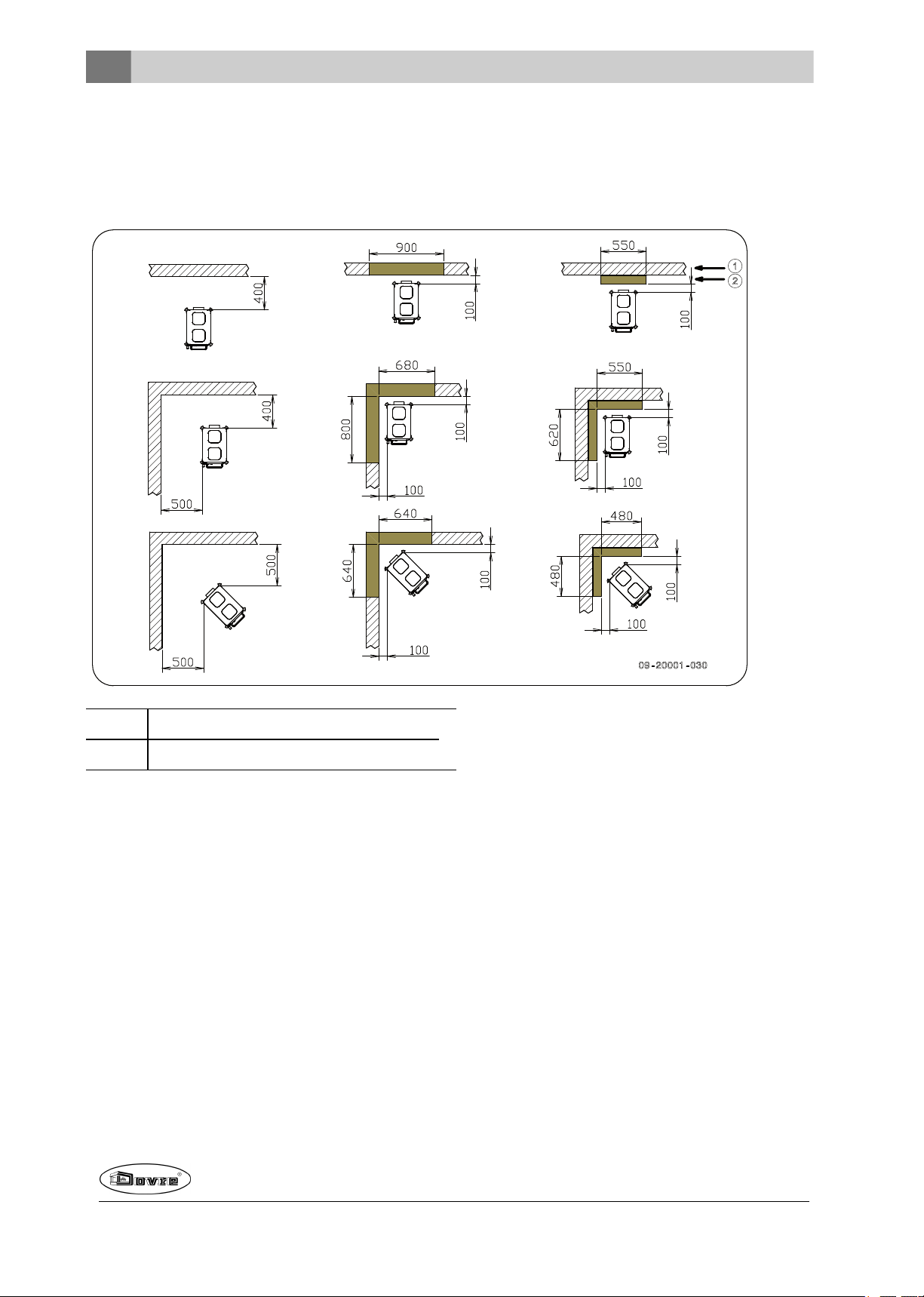

Bijlage 3: Afstand tot brandbaar materiaal 20
Bijlage 4: Diagnoseschema 22
Index 23

Wijzigingen op grond van technische verbeteringen voorbehouden 3
Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van
DOVRE heeft u gekozen voor een kwaliteitsproduct.
Dit product maakt deel uit van een nieuwe generatie
energiezuinige en milieuvriendelijke ver-
warmingstoestellen. Deze toestellen maken optimaal
gebruik van zowel convectiewarmte als stra-
lingswarmte.
Uw DOVRE toestel is geproduceerd met de
modernste productiemiddelen. Mocht er onver-
hoopt toch iets mankeren aan uw toestel, dan kunt
u altijd een beroep doen op de DOVRE service.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woon-
ruimte. Het moet hermetisch worden aangesloten
op een goed werkende schoorsteen.
Wij adviseren u het toestel te laten installeren door
een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld
voor problemen of schade door een onjuiste instal-
latie.
Bij installatie en gebruik moeten de hierna beschre-
ven veiligheidsvoorschriften in acht worden geno-
men.
In deze handleiding leest u hoe u het DOVRE ver-
warmingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als u aanvullende informatie
of technische gegevens wilt of een installatie-pro-
bleem heeft, neemt u dan eerst contact op met uw
leverancier.
© 2014 DOVRE NV

Prestatieverklaring
Volgens de bouwproductenverordening 305/2011
Nr.034-CPR-2014
1. Unieke identificatiecode van het producttype:
100CBS
2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoals
voorgeschreven in artikel 11, lid 4:
Uniek serienummer.
3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde tech-
nische specificatie, zoals door de fabrikant bepaald:
Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.
4. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikant,
zoals voorgeschreven in artikel 11, lid 5:
Dovre N.V., Nijverheidsstraat 18, B-2381 Weelde, Belgium
5. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel 12,
lid 2, vermelde taken bestrijkt:
-
6. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid van
bouwproduct, vermeld in bijlage V:
Systeem 3
7. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseerde
norm valt:
De aangestelde instantie RRF, geregistreerd onder het nummer 1625, heeft onder systeem 3 een typekeur uit-
gevoerd en heeft het testrapport nr 40133503 verstrekt.
8. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese tech-
nische beoordeling is afgegeven:
-
4Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 5
9. Aangegeven prestatie:
De geharmoniseerde norm EN 13240:2001/A2 ;2004/AC :2007
Essentiële karakteristieken Prestaties Hout
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal
Minimale afstand in mm
Achterkant: 400
Zijkant: 500
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten CO: 0,09% (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid -
Gemakkelijk te reinigen Conform
Maximale werkingsdruk -
Rookgastemperatuur bij nominaal vermogen 245 °C
Mechachanische weerstand (gewicht dragen van
schoorsteen) Niet bepaald
Nominaal vermogen 5 kW
Rendement 76,0 %
10. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt 9 aan-
gegeven prestaties.
Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 ver-
melde fabrikant:
14/02/2014 Weelde Tom Gehem
CEO
In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de
beschrijving in deze brochure, zonder voorafgaande kennisgeving.
DOVRE N.V.
Nijverheidsstraat 18 Tel : [phone]
B-2381 Weelde Fax : [phone]
België E-mail : [e-mail]

6Wijzigingen op grond van technische verbeteringen voorbehouden
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor installatie,
gebruik en onderhoud die met het toestel zijn
meegeleverd, voordat u het toestel in gebruik
neemt.
Het toestel moet worden geïnstalleerd over-
eenkomstig de wetgeving en voorschriften van
uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het instal-
leren van het toestel.
Laat het toestel bij voorkeur installeren door
een bevoegd installateur. Deze is op de hoogte
van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor ver-
warmingsdoeleinden. Alle oppervlaktes, inclu-
sief het glas en de aansluitbuis kunnen zeer
heet worden (meer dan 100°C)! Gebruik voor
de bediening een 'koude hand' of een hit-
tebestendige handschoen.
Zorg voor voldoende afscherming als jonge kin-
deren, mindervaliden en ouderen zich in de
nabijheid van het toestel bevinden.
Veiligheidsafstanden tot brandbaar materiaal
moeten strikt worden aangehouden.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in de
nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen in
de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de
betreffende schoorsteen te laten reinigen.
Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van
het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Zorg voor voldoende ventilatie van de ruimte
waar het toestel wordt geplaatst. Bij onvol-
doende ventilatie vindt onvolledige verbranding
plaats, waardoor zich giftige gassen in de
ruimte kunnen verspreiden. Zie het hoofdstuk
"Installatiecondities" voor meer informatie over
ventilatie.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een goed
werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of ver-
zekeringsmaatschappij naar eventuele specifieke
vereisten en voorschriften.
Schoorsteen
De schoorsteen is nodig voor:
Het afvoeren van de verbrandingsgassen door
natuurlijke trek.
De warme lucht in de schoorsteen is lichter
dan de buitenlucht en stijgt daarom.
Het aanzuigen van lucht, nodig voor de verbranding
van de brandstof in het toestel.
Een niet goed werkende schoorsteen kan tijdens het
openen van de deur rookterugslag geven. Schade ont-
staan door rookterugslag is uitgesloten van garantie.
Sluit niet meerdere toestellen (bijvoorbeeld ook
nog een centraleverwarmingsketel) op
dezelfde schoorsteen aan, tenzij lokale of nati-
onale regelgeving hierin voorziet. Zorg in ieder
geval bij twee aansluitingen dat het hoog-
teverschil tussen de aansluitingen minimaal
200 mm bedraagt.
Vraag uw installateur om advies over de schoorsteen.
Raadpleeg de Europese norm EN13384 voor een
juiste berekening van de schoorsteen.

Wijzigingen op grond van technische verbeteringen voorbehouden 7
De schoorsteen moet aan de volgende voorwaarden
voldoen:
De schoorsteen moet gemaakt zijn van vuurvast
materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gereinigd
zijn en voldoende trek garanderen.
Een trek/onderdruk van 15-20Pa tijdens nor-
male belasting is ideaal.
De schoorsteen moet - vertrekkend van de uitgang
van het toestel - zo verticaal mogelijk lopen. Rich-
tingsveranderingen en horizontale stukken ver-
storen de afvoer van verbrandingsgassen en
veroorzaken mogelijk roetophoping.
De binnenmaten mogen niet te groot zijn, om te
voorkomen dat de verbrandingsgassen te sterk
afkoelen waardoor de trek minder wordt.
De schoorsteen moet bij voorkeur dezelfde dia-
meter hebben als de aansluitkraag.
Voor de nominale diameter: zie de bijlage
"Technische gegevens". Als het rookkanaal
goed is geïsoleerd, kan de diameter eventueel
wat groter zijn (maximaal tweemaal de sectie
van de aansluitkraag).
De sectie (oppervlakte) van het rookkanaal moet
constant zijn. Verwijdingen en (vooral) ver-
nauwingen verstoren de afvoer van ver-
brandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de
schoorsteen: let erop dat de kap niet de uitmonding
van de schoorsteen vernauwt en dat de kap niet de
afvoer van verbrandingsgassen belemmert.
De schoorsteen moet uitmonden in een zone die
niet wordt verstoord door omliggende gebouwen,
vlakbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet
geïsoleerd zijn.
De schoorsteen moet minimaal 4meter hoog zijn.
Als vuistregel geldt: 60cm boven de nok van het
dak.
Als de nok van het dak meer dan 3meter is ver-
wijderd van de schoorsteen: houd de maten aan die
in de volgende figuur zijn aangegeven. A = het
hoogste punt van het dak binnen een afstand van
3meter.
Ventilatie van de ruimte
Voor een goede verbranding heeft het toestel lucht
(zuurstof) nodig. Die lucht wordt via regelbare lucht-
inlaten aangevoerd vanuit de ruimte waar het toestel
is geplaatst.
Bij onvoldoende ventilatie vindt onvolledige ver-
branding plaats, waardoor zich giftige gassen
in de ruimte kunnen verspreiden.
Een vuistregel is dat de luchttoevoer 5,5cm²/kW
moet zijn. Extra ventilatie is nodig:
Als het toestel in een ruimte staat die goed is geï-
soleerd.
Als er mechanische ventilatie is, bijvoorbeeld een
centraal afzuigsysteem of een afzuigkap in een
open keuken.
U kunt voor extra ventilatie zorgen door een ven-
tilatierooster in de buitenmuur te laten plaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals
een wasdroger, ander verwarmingstoestel of bad-
kamerventilator) een eigen buitenluchtaanvoer heb-
ben, of zijn uitgeschakeld wanneer u het toestel
stookt.
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet vol-
doende draagvermogen hebben. Voor het gewicht van
het toestel: zie de bijlage "Technische gegevens".
Bescherm een brandbare vloer door middel van
een onbrandbare vloerplaat tegen warmte-uit-
straling. Zie de bijlage "Afstand tot brandbaar
materiaal".

8Wijzigingen op grond van technische verbeteringen voorbehouden
Verwijder brandbaar materiaal zoals linoleum,
tapijt, enzovoorts onder de onbrandbare vloer-
plaat.
Zorg voor voldoende afstand tussen het toestel
en brandbare materialen zoals houten wanden
en meubels.
Ook de aansluitbuis straalt warmte uit. Zorg
voor voldoende afstand of afscherming tussen
de aansluitbuis en brandbare materialen.
De vuistregel voor een enkelwandige buis is
een afstand van driemaal de diameter. Als een
bekledingsschelp rond de buis is aangebracht,
is een afstand van eenmaal de diameter toe-
laatbaar.
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Bescherm een brandbare vloer voor de kachel
met behulp van een onbrandbare vloerplaat
tegen eventueel uitvallende assen. De vloer-
plaat moet voldoen aan nationale normen.
Voor de afmetingen van de onbrandbare vloer-
plaat: zie de bijlage "Afstand tot brandbaar
materiaal".
Voor verdere eisen in verband met brand-
veiligheid: zie de bijlage "Afstand tot brandbaar
materiaal".
Productbeschrijving
09-20001-026
1
2
3
4
5
1. Deur
2. Grendel
3. Luchtregelingsschuif
4. Asvang
5. Rookgasaansluiting
Kenmerken van het toestel
Het toestel kan aan de zijkant, de achterkant of
aan de bovenkant op de schoorsteen aangesloten
worden. Voor de aansluiting aan de bovenkant is
een los te bestellen aansluitkraag nodig.
Voor het toestel is een opzetstuk met aanduiding
200 leverbaar, die de functie heeft van een warm-
tewisselaar. Zie "Bijlage 2: Afmetingen" voor de
maatvoering van het opzetstuk. Via dit opzetstuk
kan het toestel aan de zijkant of de bovenkant aan-
gesloten worden.

Wijzigingen op grond van technische verbeteringen voorbehouden 9
Installatie
Voorbereiding
Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele gebreken.
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen (de ver-
miculiet binnenplaten, de vlamplaat) uit het toestel
voordat u het toestel gaat installeren.
Door de demontabele onderdelen te ver-
wijderen, kunt u het toestel gemakkelijker ver-
plaatsen en beschadiging voorkomen.
Let bij het verwijderen van demontabele onder-
delen op hun oorspronkelijke positie, om ze
later weer op de juiste plaats te kunnen aan-
brengen.
Binnenplaten verwijderen
Vermiculiet binnenplaten zijn licht van gewicht
en bij levering meestal okerkleurig. Zij isoleren
de verbrandingskamer zodat de verbranding
beter is. Gietijzeren binnenplaten beschermen
de verbrandingskamer en geven warmte door
aan de omgeving.
Volg onderstaande instructies om de binnenplaten te
verwijderen; zie volgende figuren.
2
1
3
4
09-20020-255
09-20020-256
1. Trek binnenplaat (4) aan de onderzijde naar voren
en verwijder via de deuropening.
2. Schuif de binnenplaat (1) aan de bovenzijde van
het toestel naar voren.
3. Duw de plaat wat naar boven zodat u de plaat dia-
gonaal kunt kantelen.
4. Haal de plaat naar het onderste deel in de ruimte.
5. Verwijder de plaat uit het toestel via de deur-
opening.
6. Kantel van beide zijkanten de binnenplaat (2) en
verwijder de plaat uit het toestel via de deur-
opening.
7. Verwijder de achterplaat (3) uit het toestel via de
deuropening.
Poten monteren
Monteer de poten aan het toestel; zie volgende figuur.

10 Wijzigingen op grond van technische verbeteringen voorbehouden
1. Kantel de kachel op de zijkant.
2. Monteer de vier poten (1) aan de draadeinden (4)
met de sluitringen (2) en de M8 moeren (3) die zich
aan de bodemplaat bevinden .
3. Zet het toestel rechtop op de gemonteerde poten.
Ondersteun het toestel bij het rechtop zetten
zodat niet alle gewicht op de poten rust.
Handgreep en
bedieningsknop monteren
Bevestig met bijgeleverde schroef M6x20 de hand-
greep (2) aan het verloopstuk en de bedieningsknop
voor de luchtregeling (1); zie volgende figuur.
Schoorsteenaansluiting
voorbereiden
Bij het aansluiten van het toestel op de schoorsteen
hebt u de keuze uit aansluiting op de zijkant, de ach-
terkant of aan de bovenkant. Zie de paragrafen "Aan-
sluiten op de zijkant of op de achterkant" en
"Aansluiten op de bovenkant". Ook is het mogelijk een
aansluiting te maken via het los te bestellen opzetstuk
200, zie de paragraaf "Aansluiten via het opzetstuk".
Bij aansluiting op de bovenkant van het toestel is
een speciale aansluitkraag nodig.
Bij levering van het toestel is er geen rook-
gasopening aanwezig.
Afdichtingskit en bevestigingsmaterialen zijn mee-
geleverd.
Aansluiten op de zijkant of op de
achterkant
Maak eerst een keuze voor de zijkant of de achterkant
om het toestel op de schoorsteen aan te sluiten.
Het toestel kan enkel op positie 1,2 of 3 aan-
gesloten worden; zie volgende figuur.

Wijzigingen op grond van technische verbeteringen voorbehouden 11
Maak de rookgasopening in het toestel door het aan-
sluitdeksel te verwijderen. Gebruik het meegeleverde
gereedschap: het trekstuk, de sluitring, de bout en de
moer; zie volgende figuur.
Enkel de achterste deksels van de zijwanden
kunnen worden gebruikt als rookgasopening.
1. Boor in het midden van het aansluitdeksel een gat
met een diameter van 10 mm.
2. Plaats het trekstuk met de bout aan de binnenzijde
van het aansluitdeksel.
3. Schuif de sluitring over de bout en draai de moer
op de bout.
4. Draai de moer handvast aan. Gebruik een beetje
vet om de moer gemakkelijker te kunnen aan-
draaien.
5. Draai met een ringsleutel de moer zo ver aan dat
het aansluitdeksel uitbreekt.
6. Een eenmaal gemaakte rookgasopening is weer af
te sluiten met een afsluitdeksel (A). Dit afsluit-
deksel is niet met het toestel meegeleverd.
Gebruik het bevestigingsplaatje (C) en bout
M6x25 (D) om het deksel aan het toestel (B) te
monteren; zie volgende figuur.
Het afsluitdeksel (A) kan als optie besteld wor-
den onder nummer 01.91659.020.
7. Monteer de aansluitkraag (C)met de twee bij-
geleverde beugels (E) en de beves-
tigingsmaterialen (A) en (B) op de rookgasopening
(D); zie volgende figuren.

12 Wijzigingen op grond van technische verbeteringen voorbehouden
09-20020-254
8. Gebruik de meegeleverde kachelkit voor de afdich-
ting van de aansluitkraag en het afsluitdeksel met
het toestel.
Aansluiten op de bovenkant
Voor aansluiting op de bovenkant heeft u een speciale
aansluitkraag nodig. Deze is niet met het toestel mee-
geleverd.
De speciale aansluitkraag kan als optie besteld
worden onder nummer 03.15318.020.
1. Verwijder een van de rechthoekige deksels die
zich op de bovenkant van het toestel bevinden.
2. Plaats de speciale aansluitkraag op de ontstane
opening.
Aansluiten via het opzetstuk
Met het opzetstuk 200 wordt het warmtewisselend
oppervlak van de kachel vergroot en daarmee het ren-
dement verhoogd. Bij gebruik van het optioneel ver-
krijgbare opzetstuk kunt u een zijaansluiting en een
bovenaansluiting maken via het opzetstuk.
1. Verwijder de rechthoekige deksels die zich aan de
bovenkant van het toestel bevinden.
2. Plaats het opzetstuk op de ontstane openingen.
Plaatsen en aansluiten
1. Zet het toestel op de juiste plaats, vlak en water-
pas.
2. Sluit het toestel hermetisch aan op de schoor-
steen.
3. Plaats alle gedemonteerde onderdelen op de juiste
plaats terug in het toestel.
Laat het toestel nooit branden zonder de ver-
miculite binnenplaten.
Het toestel is nu klaar voor gebruik.
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, stook
het dan enkele uren flink door. Hierdoor zal de hit-
tebestendige lak uitharden. Hierbij kan wel wat rook
en geurhinder ontstaan. Zet eventueel in de ruimte
waar het toestel staat de ramen en deuren even open.

Wijzigingen op grond van technische verbeteringen voorbehouden 13
Brandstof
Dit toestel is alleen geschikt voor het stoken van
natuurlijk hout; gezaagd en gekloofd en voldoende
droog.
Gebruik geen andere brandstoffen, want die kunnen
leiden tot ernstige schade aan het toestel.
De volgende brandstoffen mag u niet gebruiken omdat
zij het milieu vervuilen, en omdat zij het toestel en de
schoorsteen sterk vervuilen waardoor schoor-
steenbrand kan ontstaan:
Behandeld hout, zoals sloophout, geverfd hout,
geïmpregneerd hout, verduurzaamd hout, multiplex
en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.
Hout
Gebruik bij voorkeur hard loofhout zoals eik, beuk,
berk en fruitbomenhout. Dit hout brandt langzaam
met rustige vlammen. Naaldhout bevat meer hars,
brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage
van maximaal 20%. Hiervoor moet het hout min-
stens 2 jaar zijn gedroogd.
Zaag het hout op maat en klief het als het nog vers
is. Vers hout klieft gemakkelijker en gekloven hout
droogt beter. Bewaar het hout onder een afdek
waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte
omdat alle energie gaat zitten in het verdampen
van vocht. Dit geeft veel rook en roetaanslag op de
deur van het toestel en in de schoorsteen. De
waterdamp condenseert in het toestel en kan langs
naden uit het toestel lekken en zwarte vlekken op
de vloer geven. De waterdamp kan ook in de
schoorsteen condenseren en creosoot vormen.
Creosoot is zeer brandbaar en kan schoor-
steenbrand veroorzaken.
Aanmaken
U kunt controleren of de schoorsteen voldoende trek
heeft door boven de vlamplaat een prop krantenpapier
aan te steken. Bij een koude schoorsteen is er vaak
onvoldoende trek in de schoorsteen en kan er rook in
de kamer komen. Door het toestel op de hier beschre-
ven manier aan te maken, voorkomt u dit probleem.
1. Stapel twee lagen middelgrote houtblokken kruis-
lings op elkaar.
2. Stapel bovenop de houtblokken twee lagen aan-
maakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de onderste laag
aanmaakhoutjes en steek het aanmaakblokje aan
volgens de instructies op de verpakking.
4. Sluit de deur van het toestel en zet de luchtschuif
in de deur helemaal open.
5. Laat het aanmaakvuur flink doorbranden totdat het
een gloeiend houtskoolbed is geworden. Hierna
kunt u een volgende vulling doen en het toestel
gaan regelen; zie de paragraaf "Stoken met hout".
Stoken met hout
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

14 Wijzigingen op grond van technische verbeteringen voorbehouden
Losse stapeling
Bij een losse stapeling verbrandt het hout vlug omdat
de zuurstof elk stuk hout gemakkelijk kan bereiken.
Gebruik een losse stapeling als u kort wilt stoken.
Compacte stapeling
Bij een compacte stapeling verbrandt het hout lang-
zamer omdat de zuurstof maar enkele stukken hout
kan bereiken. Gebruik een compacte stapeling als u
langer wilt stoken.
4. Sluit de deur van het toestel.
5. Regel het vuur met de luchtschuif in de deur.
Vul het toestel voor maximaal de helft.
Regeling verbrandingslucht
Het toestel heeft diverse voorzieningen voor de lucht-
regeling; zie volgende figuur.
09-20020-251
Met één luchtschuif wordt zowel de primaire als de
secundaire lucht geregeld; zie volgende figuur.
o= Open l= Dicht

Wijzigingen op grond van technische verbeteringen voorbehouden 15
Adviezen
Stook nooit met open deur.
Stook het toestel regelmatig flink door.
Als u langdurig op lage stand stookt, kan zich
in de schoorsteen een afzetting vormen van
teer en creosoot. Teer en creosoot zijn zeer
brandbaar. Als de afzetting van deze stoffen te
groot wordt, kan bij een plotselinge hoge tem-
peratuur een schoorsteenbrand ontstaan. Door
regelmatig flink doorstoken, verdwijnen even-
tuele afzettingen van teer en creosoot.
Daarnaast kan zich bij te laag stoken teer afzet-
ten op de ruit en deur van het toestel.
Bij een milde buitentemperatuur is het dus
beter om het toestel een paar uur intens te
laten branden, dan lange tijd laag te stoken.
Regel de luchttoevoer met de luchtschuif in de
deur.
Open de deur altijd voorzichtig.
Direct na het bijvullen de deur sluiten.
Regelmatig een kleine hoeveelheid houtblokken bij-
vullen is beter dan veel houtblokken tegelijk.
Doven van het vuur
Vul geen brandstof bij en laat de kachel gewoon uit-
gaan. Als een vuur wordt getemperd door de lucht-
toevoer te verminderen, komen schadelijke stoffen
vrij. Laat daarom het vuur vanzelf uitbranden. Houd
toezicht op het vuur totdat het goed is gedoofd. Als
het vuur volledig is gedoofd kunnen alle luchtschuiven
worden gesloten.
Ontassen
Na het stoken van hout blijft een relatief kleine hoe-
veelheid as over. Dit asbed is een goede isolator voor
de stookbodem en geeft een betere verbranding. Laat
daarom gerust een dun laagje as op de stookbodem lig-
gen.
De luchttoevoer door de stookbodem mag echter niet
worden belemmerd en er mag zich geen as ophopen
achter een vermiculiet binnenplaat. Verwijder daarom
regelmatig de overtollige as.
De overtollige as kunt u met een schepje verwijderen.
Nevel en mist
Nevel en mist belemmeren de afvoer van rookgassen
door de schoorsteen. Rook kan neerslaan en stank-
overlast geven. Als het niet echt nodig is, kunt u bij
nevel en mist beter niet stoken.
Eventuele problemen
Raadpleeg de bijlage "Diagnoseschema" om even-
tuele problemen bij het gebruik van het toestel op te
lossen.
Onderhoud
Volg de onderhoudsinstructies in dit hoofdstuk om het
toestel in goede staat te houden.
Schoorsteen
In veel landen bent u wettelijk verplicht de schoor-
steen te laten controleren en onderhouden.
Aan het begin van het stookseizoen: laat de schoor-
steen vegen door een erkend schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen
lange tijd niet is gebruikt: laat de schoorsteen con-
troleren op roet.
Na afloop van het stookseizoen: sluit de schoor-
steen af met een prop krantenpapier.
Schoonmaken en ander
regelmatig onderhoud
Maak het toestel niet schoon wanneer het nog
warm is.
Maak de buitenkant van het toestel schoon met
een droge niet pluizende doek.
Na afloop van het stookseizoen kunt u de binnenkant
van het toestel goed schoonmaken:
Verwijder eventueel eerst de vermiculiet bin-
nenplaten. Zie het hoofdstuk "Installatie" voor
instructies voor het verwijderen en aanbrengen van
binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Bij een demontabele vlamplaat: verwijder de vlamp-
laat boven in het toestel en maak deze schoon.

16 Wijzigingen op grond van technische verbeteringen voorbehouden
Vuurvaste binnenplaten controleren
De vuurvaste binnenplaten zijn verbruiksonderdelen
die aan slijtage onderhevig zijn. Vermiculiet bin-
nenplaten zijn kwetsbaar. Stoot niet met houtblokken
tegen de binnenplaten. Controleer de binnenplaten
regelmatig en vervang ze indien nodig.
Zie het hoofdstuk "Installatie" voor instructies voor
het verwijderen en aanbrengen van binnenplaten.
De isolerende vermiculiet of chamotte bin-
nenplaten kunnen haarscheuren gaan ver-
tonen, maar dat heeft geen nadelig effect op
hun werking.
Gietijzeren binnenplaten gaan lang mee als u
regelmatig as verwijdert die zich mogelijk
erachter ophoopt. Als opgehoopte as achter
een gietijzeren plaat niet wordt verwijderd, kan
de plaat de warmte niet meer afgeven aan de
omgeving en kan de plaat vervormen of scheu-
ren.
Laat het toestel nooit branden zonder de vuur-
vaste binnenplaten.
Smeren
Hoewel gietijzer enigszins zelfsmerend is, moet u
bewegende delen toch regelmatig smeren.
Smeer de bewegende delen (zoals gelei-
dersystemen, scharnierpennen, grendels en lucht-
schuiven) met hittevast vet dat verkrijgbaar is bij
de vakhandel.
Afwerklaag bijwerken
Kleine lakbeschadigingen kunt u bijwerken met een
spuitbus speciaal hittebestendige lak die verkrijgbaar
is bij uw leverancier.
Afdichting controleren
Controleer of het afdichtingskoord van de deur nog
goed afsluit. Afdichtkoord verslijt en moet tijdig wor-
den vervangen.
Controleer het toestel op luchtlekken. Kit eventuele
kieren dicht met kachelkit.
Laat de kit goed uitharden voordat u het toestel
aanmaakt, anders blaast het vocht in de kit op
en ontstaat opnieuw een lek.
Wisselstukken 100CBS
2
1
3
4
09-20020-255
Pos. Artikelnr. Omschrijving Aantal
1 03.77530.000 vermiculiet boven-
zijde 1
2 03.77529.000 vermiculiet zijkant 2
3 03.77528.000 vermiculiet ach-
terwand 1
4 03.77546.000 vermiculiet vlamplaat 1
Opties 100CBS
Artikelnr. Omschrijving
01.90201.000 opzetstuk 200
03.15318.020 aansluitkraag bovenkant
01.91659.020 afsluitdekselset

Wijzigingen op grond van technische verbeteringen voorbehouden 17
Bijlage 1: Technische gegevens
Model 100CBS
Nominaal vermogen 5 kW
Schoorsteenaansluiting (diameter) 125 mm
Gewicht 60 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lengte 35 cm
Massadebiet van rookgassen 6,0 g/s
Rookgastemperatuur gemeten in de meetsectie 245 °C
Temperatuur gemeten aan de uitgang van het toestel 319 °C
Minimum trek 12 Pa
CO-emissie (13%O2) 0,09 %
NOx-emissie (13% O2) 149 mg/Nm³
CnHm-emissie (13%O2) 45 mg/Nm³
Stofemissie 27 mg/Nm³
Stofemissie volgens NS3058-NS3059 7,72 gr/kg
Rendement 76,0 %

Bijlage 2: Afmetingen
100CBS
205
Ø125
620
520
465
230
340
195
515
18 Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 19
100CBS + 200 = 120CBS
840
380
155
360520
Ø125
620
465
205
125
180
515
195
290
180
980
230
340

Bijlage 3: Afstand tot brandbaar materiaal
100CBS/120CBS - Minimale afstanden in millimeters
1 Brandbaar materiaal
2 Onbrandbaar materiaal 120 mm
20 Wijzigingen op grond van technische verbeteringen voorbehouden
