Dovre 350CB Parts list manual

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING HOUTKACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE
INSTALLATION ET MODE D’EMPLOI POELE A BOIS
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA
ISTRUZIONI PER L'INSTALLAZIONE E L'USO STUFA A LEGNA
03.27898.200 - 02/2012
Houtkachel 350CB, 350CB3, 350CB3/WB,
360CB en 360CB3

2Wijzigingen op grond van technische verbeteringen voorbehouden
Inhoudsopgave
Inleiding 3
Conformiteitsverklaring 3
Veiligheid 4
Installatiecondities 4
Algemeen 4
Schoorsteen 4
Ventilatie van de ruimte 5
Vloer en wanden 6
Productbeschrijving 6
Installatie 8
Voorbereiding 8
Poten monteren (alleen voor 350CB en
360CB) 8
Handgreephouder monteren 8

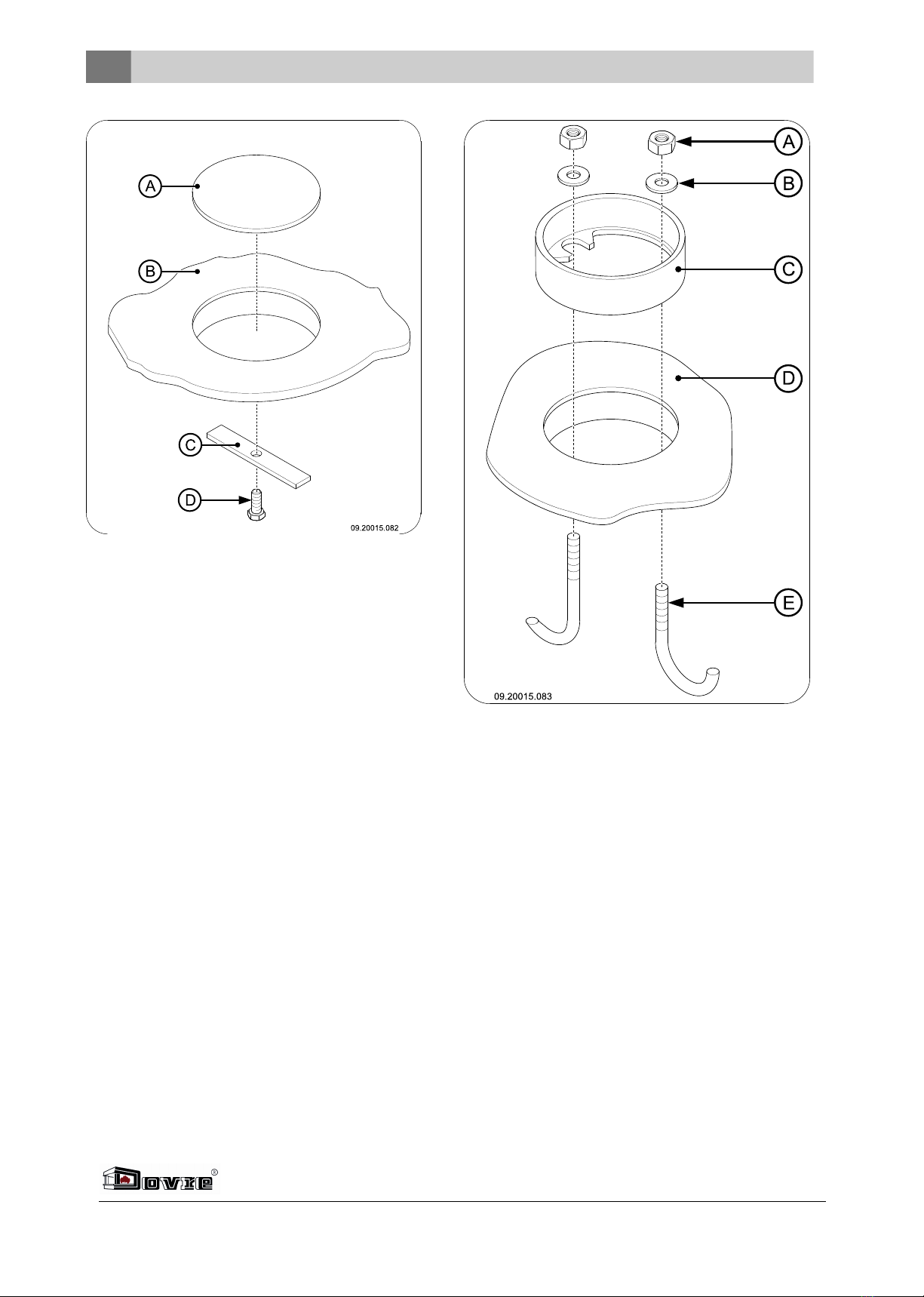

Schoorsteenaansluiting voorbereiden 9

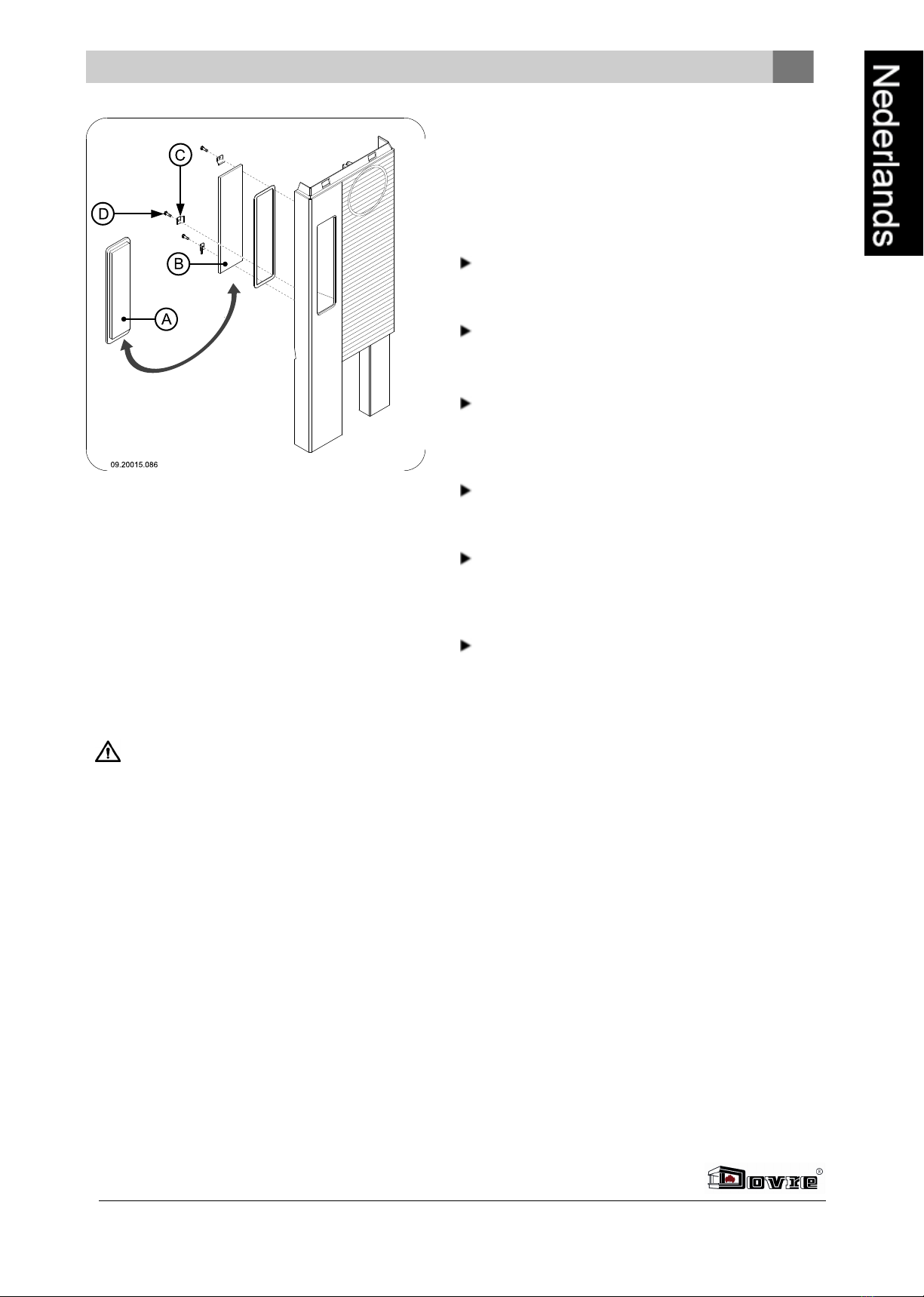

Zijpaneel monteren (alleen 350CB3 en
360CB3) 10
Plaatsen en aansluiten 11
Gebruik 11
Eerste gebruik 11
Brandstof 11
Aanmaken 11
Stoken met hout 12
Doven van het vuur 13
Ontassen 13
Nevel en mist 14
Eventuele problemen 14
Onderhoud 14
Schoorsteen 14
Schoonmaken en ander regelmatig
onderhoud 14
Bijlage 1: Technische gegevens 17

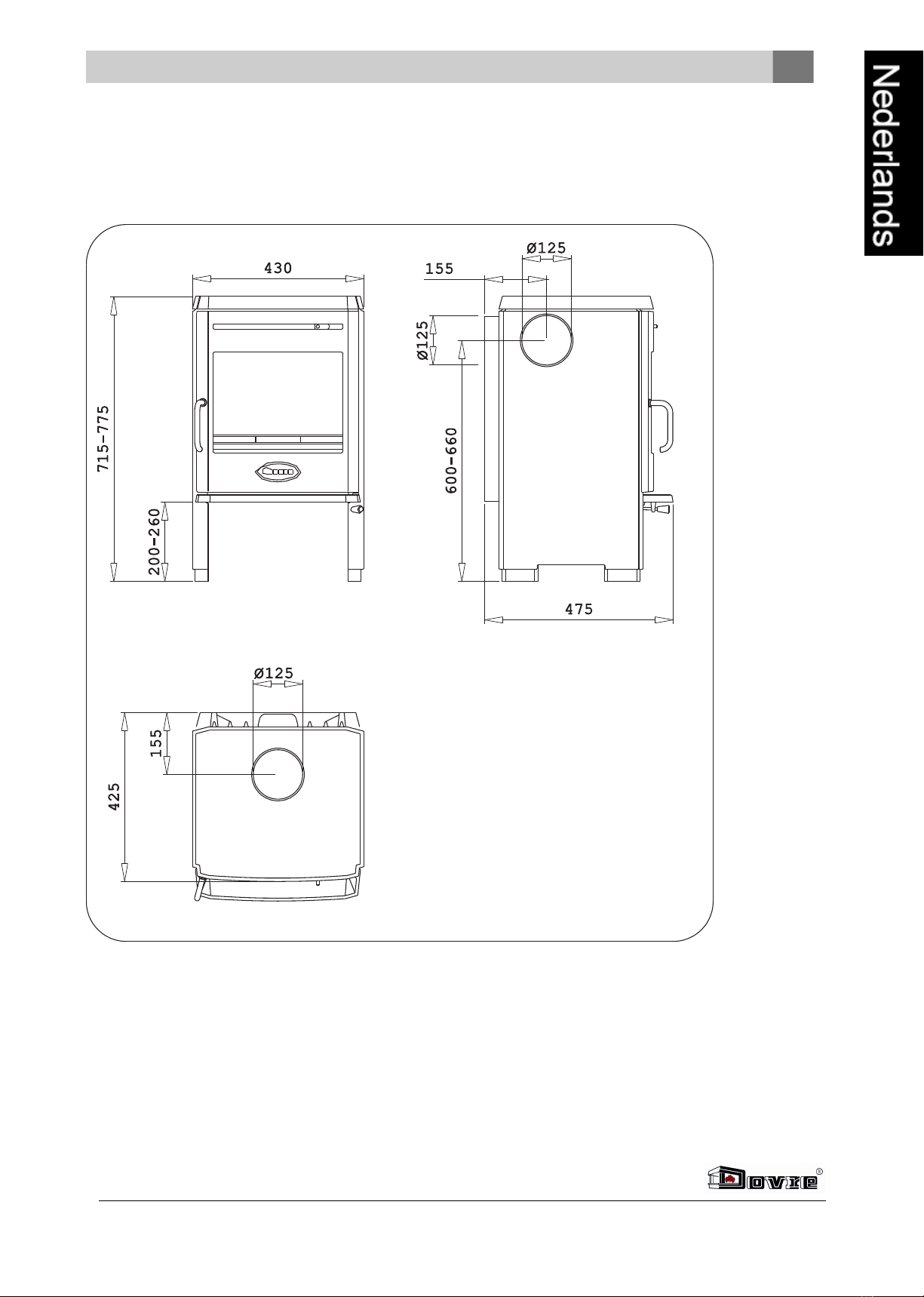

Bijlage 2: Afmetingen 18
Bijlage 3: Afstand tot brandbaar materiaal 23
Bijlage 4: Diagnoseschema 26
Index 27

Wijzigingen op grond van technische verbeteringen voorbehouden 3
Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van
DOVRE heeft u gekozen voor een kwaliteitsproduct.
Dit product maakt deel uit van een nieuwe generatie
energiezuinige en milieuvriendelijke
verwarmingstoestellen. Deze toestellen maken
optimaal gebruik van zowel convectiewarmte als
stralingswarmte.
Uw DOVRE toestel is geproduceerd met de
modernste productiemiddelen. Mocht er
onverhoopt toch iets mankeren aan uw toestel, dan
kunt u altijd een beroep doen op de DOVRE
service.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een
woonruimte. Het moet hermetisch worden
aangesloten op een goedwerkende schoorsteen.
Wij adviseren u het toestel te laten installeren door
een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld
worden voor problemen of schade door een
onjuiste installatie.
Bij installatie en gebruik moeten de hierna
beschreven veiligheidsvoorschriften in acht
worden genomen.
In deze handleiding leest u hoe u het DOVRE
verwarmingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als u aanvullende informatie
of technische gegevens wilt of een installatie-
probleem heeft, neemt u dan eerst contact op met uw
leverancier.
© 2012 DOVRE NV
Conformiteitsverklaring
Notified body: 2013
Hierbij verklaart
Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,
dat houtkachels 350CB, 350CB3, 350CB3/WB,
360CB en 360CB3 conform EN 13240 geproduceerd
worden.
Weelde 03-09-2005
In het kader van een continue productverbetering,
kunnen specificaties van het geleverde toestel
afwijken van de beschrijving in deze brochure, zonder
voorafgaande kennisgeving.
DOVRE N.V.
Nijverheidsstraat 18 Tel : [phone]
B-2381 Weelde Fax : [phone]
België E-mail : [e-mail]

4Wijzigingen op grond van technische verbeteringen voorbehouden
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor installatie,
gebruik en onderhoud voordat u het toestel in
gebruik neemt.
Het toestel moet worden geïnstalleerd
overeenkomstig de wetgeving en voorschriften
van uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het
installeren van het toestel.
Lees de instructies voor installatie, gebruik en
onderhoud die met het toestel zijn
meegeleverd.
Laat het toestel bij voorkeur installeren door
een bevoegd installateur. Deze is op de hoogte
van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor
verwarmingsdoeleinden. Alle oppervlaktes,
inclusief het glas en de aansluitbuis kunnen
zeer heet worden (meer dan 100°C)! Gebruik
voor de bediening een koude hand of een
hittebestendige handschoen.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in de
nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen in
de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de
betreffende schoorsteen te laten reinigen.
Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van
het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Zorg voor voldoende ventilatie van de ruimte
waar het toestel wordt geplaatst. Bij
onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden. Zie
het hoofdstuk "Installatiecondities" voor meer
informatie over ventilatie.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een goed
werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of
verzekeringsmaatschappij naar eventuele
specifieke vereisten en voorschriften.
Schoorsteen
De schoorsteen is nodig voor:
Het afvoeren van de verbrandingsgassen door
natuurlijke trek.
De warme lucht in de schoorsteen is lichter
dan de buitenlucht en stijgt daarom omhoog.
Het aanzuigen van lucht, nodig voor de verbranding
van de brandstof in het toestel.
Een niet goed werkende schoorsteen kan tijdens het
openen van de deur rookterugslag geven. Schade
ontstaan door rookterugslag is uitgesloten van
garantie.
Sluit niet meerdere toestellen (bijvoorbeeld ook
nog een centraleverwarmingsketel) op
dezelfde schoorsteen aan, tenzij lokale of
nationale regelgeving hierin voorziet.
Vraag uw installateur om advies over de schoorsteen.
Raadpleeg de Europese norm EN13384 voor een
juiste berekening van de schoorsteen.
De schoorsteen moet aan de volgende voorwaarden
voldoen:
De schoorsteen moet gemaakt zijn van vuurvast
materiaal, bij voorkeur keramiek of roestvrij staal.

Wijzigingen op grond van technische verbeteringen voorbehouden 5
De schoorsteen moet luchtdicht en goed gereinigd
zijn en voldoende trek garanderen.
Een trek/onderdruk van 15-20Pa tijdens
normale belasting is ideaal.
De schoorsteen moet - vertrekkend van de uitgang
van het toestel - zo verticaal mogelijk lopen.
Richtingsveranderingen en horizontale stukken
verstoren de afvoer van verbrandingsgassen en
veroorzaken mogelijk roetophoping.
De binnenmaten mogen niet te groot zijn, om te
voorkomen dat de verbrandingsgassen te sterk
afkoelen waardoor de trek minder wordt.
De schoorsteen moet bij voorkeur dezelfde
diameter hebben als de aansluitkraag.
Voor de nominale diameter: zie de bijlage
"Technische gegevens". Als het rookkanaal
goed is geïsoleerd, kan de diameter eventueel
wat groter zijn (maximaal tweemaal de sectie
van de aansluitkraag).
De sectie (oppervlakte) van het rookkanaal moet
constant zijn. Verwijdingen en (vooral)
vernauwingen verstoren de afvoer van
verbrandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de
schoorsteen: let erop dat de kap niet de uitmonding
van de schoorsteen vernauwt en dat de kap niet de
afvoer van verbrandingsgassen belemmert.
De schoorsteen moet uitmonden in een zone die
niet wordt verstoord door omliggende gebouwen,
vlakbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet
geïsoleerd zijn.
De schoorsteen moet minimaal 4meter hoog zijn.
Als vuistregel geldt: 60cm boven de nok van het
dak.
Als de nok van het dak meer dan 3meter is
verwijderd van de schoorsteen: houd de maten aan
die in de volgende figuur zijn aangegeven. A = het
hoogste punt van het dak binnen een afstand van
3meter.
Ventilatie van de ruimte
Voor een goede verbranding heeft het toestel lucht
(zuurstof) nodig. Die lucht wordt via regelbare
luchtinlaten aangevoerd vanuit de ruimte waar het
toestel is geplaatst.
Bij onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden.
Een vuistregel is dat de luchttoevoer 5,5cm²/kW
moet zijn. Extra ventilatie is nodig:
Als het toestel in een ruimte staat die goed is
geïsoleerd.
Als er mechanische ventilatie is, bv een centraal
afzuigsysteem of een afzuigkap in een open
keuken.
U kunt voor extra ventilatie zorgen door een
ventilatierooster in de buitenmuur te laten plaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals
een wasdroger, ander verwarmingstoestel of
badkamerventilator) een eigen buitenluchtaanvoer
hebben, of zijn uitgeschakeld wanneer u het toestel
stookt.

6Wijzigingen op grond van technische verbeteringen voorbehouden
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet
voldoende draagvermogen hebben. Voor het gewicht
van het toestel: zie de bijlage "Technische gegevens".
Bescherm een brandbare vloer door middel van
een onbrandbare vloerplaat tegen warmte-
uitstraling. Zie de bijlage "Afstand tot
brandbaar materiaal".
Verwijder brandbaar materiaal zoals linoleum,
tapijt, enzovoorts onder de onbrandbare
vloerplaat.
Zorg voor voldoende afstand tussen het toestel
en brandbare materialen zoals houten wanden
en meubels.
Ook de aansluitbuis straalt warmte uit. Zorg
voor voldoende afstand of afscherming tussen
de aansluitbuis en brandbare materialen.
De vuistregel voor een enkelwandige buis is
een afstand van driemaal de diameter. Als een
bekledingsschelp rond de buis is aangebracht,
is een afstand van eenmaal de diameter
toelaatbaar.
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Bescherm een brandbare vloer voor de kachel
met behulp van een onbrandbare vloerplaat
tegen eventueel uitvallende assen. De
vloerplaat moet voldoen aan nationale normen.
Voor de afmetingen van de onbrandbare
vloerplaat: zie de bijlage "Afstand tot brandbaar
materiaal".
Voor verdere eisen in verband met
brandveiligheid: zie de bijlage "Afstand tot
brandbaar materiaal".
Productbeschrijving
Model 350CB en 360CB
09.20015.078
7
6
1
2
3
4
5
1. Luchtschuif secundaire verbrandingslucht, air-
wash lucht
2. Deur
3. Vuurkorf
4. Luchtschuif primaire verbrandingslucht
5. Verstelbare poot
6. Asvang
7. Grendel
Kenmerken van model 350CB en 360CB
Het toestel is voorzien van in hoogte verstelbare
poten.
Het toestel kan aan de achterzijde, aan de
bovenzijde of aan de zijkant op de schoorsteen
aangesloten worden.
Het toestel wordt geleverd met een losse
handgreep.
Om de deur te openen plaatst u de losse handgreep
in de deur; zie volgende figuur.

Wijzigingen op grond van technische verbeteringen voorbehouden 7

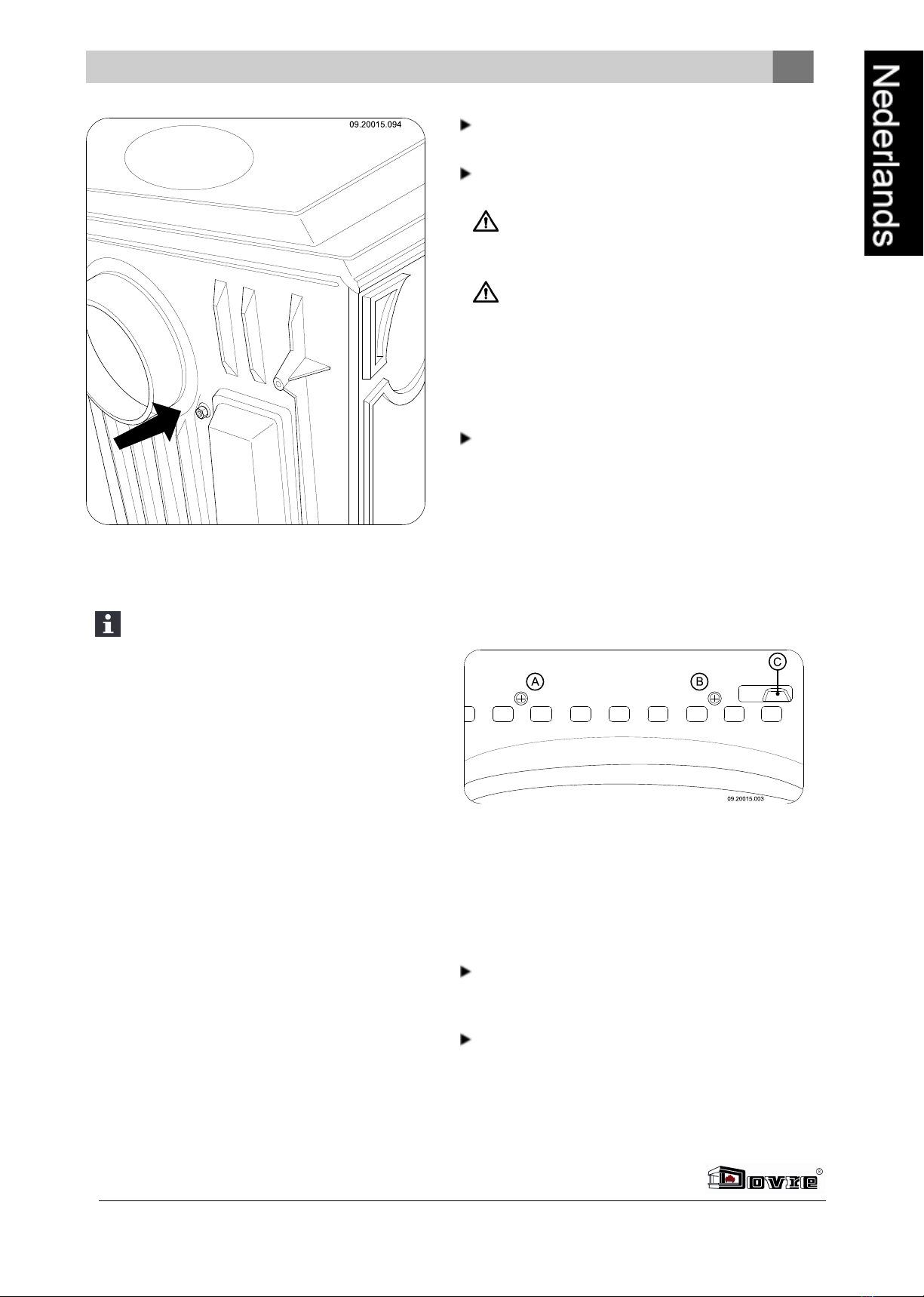

Om te vermijden dat de handgreep warm wordt
tijdens het gebruik, kan de handgreep in de
handgreephouder onder de asvang van het toestel
geplaatst worden.
Het toestel wordt geleverd met een gietijzeren
losse handgreep om de aslade te verwijderen, de
zogenaamde "koude hand"; zie volgende figuur.
Het toestel wordt geleverd met een trekschepje om
de overtollige as te verwijderen.
Model 350CB3 en 360CB3
09.20015.079
7
6
5
4
3
2
1
1. Luchtschuif secundaire verbrandingslucht, air-
wash lucht
2. Deur
3. Vuurkorf
4. Luchtschuif primaire verbrandingslucht
5. Asvang
6. Grendel
7. Zijglas
Kenmerken van model 350CB3 en 360CB3
Deze modellen hebben dezelfde kenmerken als de
modellen 350CB en 360CB, met uitzondering van de
volgende punten:
Het toestel is niet in hoogte verstelbaar.
Het zijglas (7) kunt u vervangen door een zijpaneel.
De minimale afstand tot brandbaar materiaal naar
de zijkant vermindert in dat geval van 80 cm tot 40
cm. Het zijpaneel is standaard meegeleverd.

8Wijzigingen op grond van technische verbeteringen voorbehouden
Model 350CB3/WB
Kenmerken van model 350CB3/WB
Dit model heeft dezelfde kenmerken als het model
350CB3.
Het toestel is uitgevoerd met een houtvak dat
afgesloten is met een deur.
Installatie
Voorbereiding
Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele gebreken.
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen (vuurvaste
binnenplaten, vuurkorf, aslade, stookrooster) uit
het toestel voordat u het toestel gaat installeren.
Door de demontabele onderdelen te
verwijderen, kunt u het toestel gemakkelijker
verplaatsen en beschadiging voorkomen.
Let bij het verwijderen van demontabele
onderdelen op hun oorspronkelijke positie, om
ze later weer op de juiste plaats te kunnen
aanbrengen.
1. Open de deur.
2. Verwijder de vuurvaste binnenplaten.
Gietijzeren binnenplaten beschermen de
verbrandingskamer en geven warmte door aan
de omgeving.
Poten monteren (alleen voor
350CB en 360CB)
Desgewenst kunt u het toestel voorzien van in hoogte
verstelbare poten. Monteer de poten aan het toestel;
zie volgende figuur.
1. Kantel het toestel op de rugzijde.
2. Monteer de in hoogte verstelbare poten (A) met de
meegeleverde bouten M6 (C) en sluitring (B) op de
gewenste hoogte.
3. Zet het toestel op de nieuw aangebrachte poten in
de oorspronkelijke positie.
Handgreephouder monteren
Monteer de bijgeleverde handgreephouder (A) met
behulp van de sluitring (B) en de bout M8 (C) aan de
bodem van het toestel; zie volgende figuur.

Wijzigingen op grond van technische verbeteringen voorbehouden 9
Schoorsteenaansluiting
voorbereiden
Bij het aansluiten van het toestel op de schoorsteen
hebt u de keuze uit aansluiting op de bovenzijde,
zijkant of aan de achterzijde. Zie de paragrafen
"Aansluiten op de bovenzijde of aan de zijkant" en
"Aansluiten op de achterzijde".
Bij levering van het toestel is er geen
rookgasopening aanwezig.
Afdichtingskit en bevestigingsmaterialen zijn
meegeleverd.
Voor Duitsland wordt het toestel geleverd met
een aansluitkraag met een diameter van 130
mm.
Bij aansluiting op de achterzijde moet er een
opening gemaakt worden in het hitteschild. Op de
plaats waar de opening gemaakt moet worden is
een insnijding in het hitteschild aangebracht.
Voorbereiding voor aansluiten op
de achterzijde
Maak de benodigde opening in het hitteschild.
1. Haak het hitteschild van het toestel.
2. Maak de opening in het hitteschild door met een
plaatschaar het voorgesneden gedeelte uit het
hitteschild te knippen.
3. Plaats het hitteschild terug op het toestel.
Aansluiten op de bovenzijde,
achterzijde of aan de zijkant

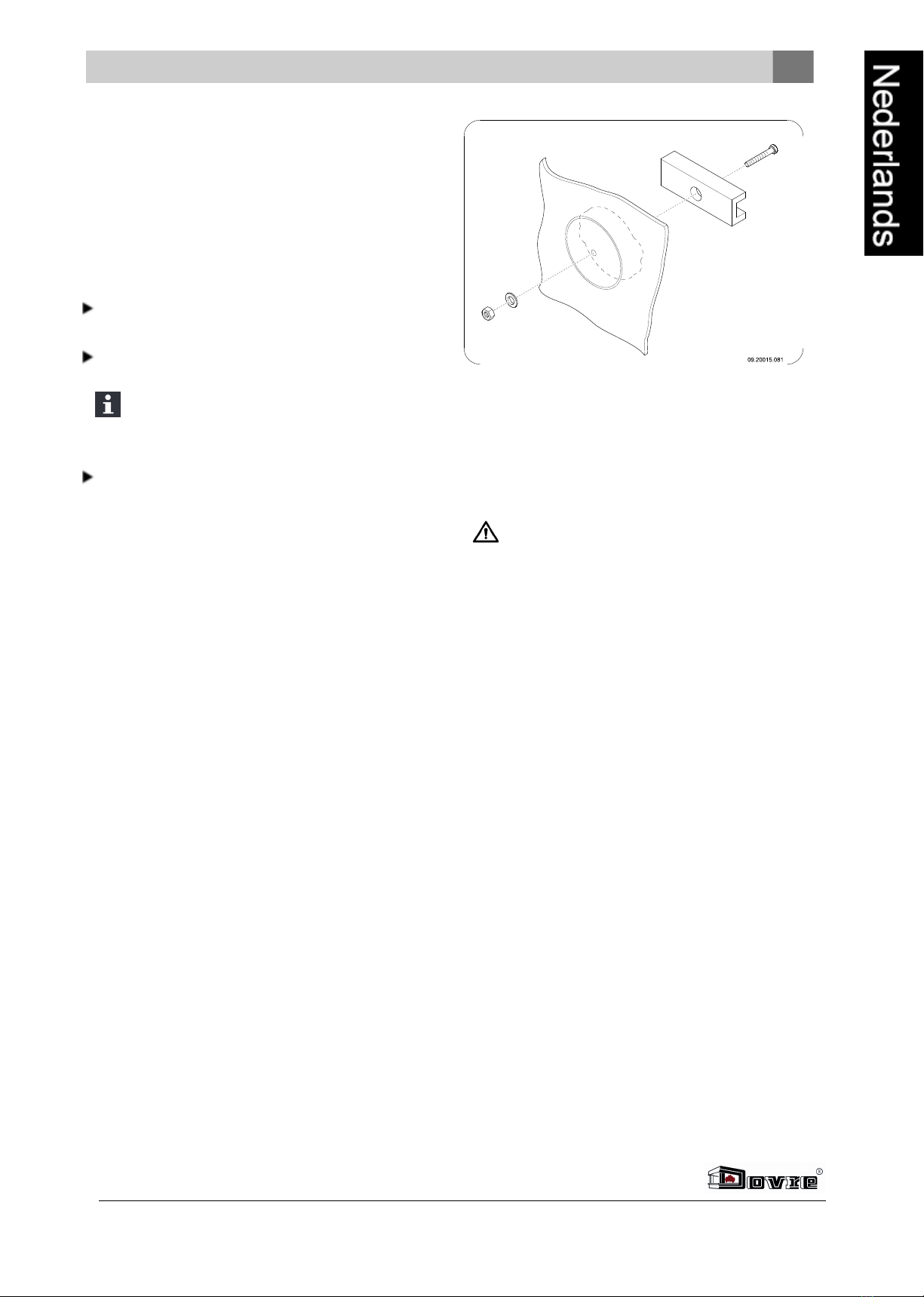

Maak eerst de rookgasopening in het toestel door het
aansluitdeksel te verwijderen. Gebruik het
meegeleverde gereedschap: het trekstuk, de sluitring,
de bout en de moer; zie volgende figuur.
1. Boor in het midden van het aansluitdeksel een gat
met een diameter van 10 mm.
2. Plaats het trekstuk met de bout aan de binnenzijde
van het aansluitdeksel.
3. Schuif de sluitring over de bout en draai de moer
op de bout.
Plaats bij geëmailleerde toestellen een stuk
karton met minimale afmetingen 20 cm bij 20
cm tussen de sluitring en het toestel ter
bescherming tegen afspringend email.
4. Draai de moer handvast aan. Gebruik een beetje
vet om de moer gemakkelijker te kunnen
aandraaien.
5. Draai met een ringsleutel de moer zover aan dat
het aansluitdeksel uitbreekt.
6. Een eenmaal gemaakte rookgasopening is weer af
te sluiten met het meegeleverde afsluitdeksel (A).
Gebruik het bevestigingsplaatje (C) en bout
M6x25 (D) om het deksel aan het toestel (B) te
monteren; zie volgende figuur.

10 Wijzigingen op grond van technische verbeteringen voorbehouden
7. Monteer de aansluitkraag (C)met de twee
bijgeleverde beugels (E) en de
bevestigingsmaterialen (A) en (B) op de
rookgasopening (D); zie volgende figuur.
8. Gebruik de meegeleverde kachelkit voor de
afdichting van de aansluitkraag en het
afsluitdeksel met het toestel.
Zijpaneel monteren (alleen
350CB3 en 360CB3)
Desgewenst kunt u het zijglas vervangen door een
standaard meegeleverd dicht zijpaneel; zie voor
inbouwinstructies de volgende figuur.
De minimale afstand naar brandbaar materiaal naar de
zijkant vermindert in dat geval van 80 cm tot 40 cm.

Wijzigingen op grond van technische verbeteringen voorbehouden 11
Plaatsen en aansluiten
1. Zet het toestel op de juiste plaats, vlak en
waterpas.
2. Sluit het toestel hermetisch aan op de
schoorsteen.
3. Bij buitenluchtaansluiting: sluit de aanvoer van
buitenlucht aan op de aansluitset die u op het
toestel hebt gemonteerd.
4. Plaats alle gedemonteerde onderdelen op de juiste
plaats terug in het toestel.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Het toestel is nu klaar voor gebruik.
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, stook
het dan enkele uren flink door. Hierdoor zal de
hittebestendige lak uitharden. Hierbij kan wel wat rook
en geurhinder ontstaan. Zet eventueel in de ruimte
waar het toestel staat de ramen en deuren even open.
Brandstof
Dit toestel is alleen geschikt voor het stoken van
natuurlijk hout; gezaagd en gekloofd en voldoende
droog.
Gebruik geen andere brandstoffen, want die kunnen
leiden tot ernstige schade aan het toestel.
De volgende brandstoffen mag u niet gebruiken omdat
zij het milieu vervuilen, en omdat zij het toestel en de
schoorsteen sterk vervuilen waardoor
schoorsteenbrand kan ontstaan:
Behandeld hout, zoals sloophout, geverfd hout,
geïmpregneerd hout, verduurzaamd hout, multiplex
en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.
Hout
Gebruik bij voorkeur hard loofhout zoals eik, beuk,
berk en fruitbomenhout. Dit hout brandt langzaam
met rustige vlammen. Naaldhout bevat meer hars,
brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage
van maximaal 20%. Hiervoor moet het hout
minstens 2 jaar zijn gedroogd.
Zaag het hout op maat en klief het als het nog vers
is. Vers hout klieft gemakkelijker en gekloven hout
droogt beter. Bewaar het hout onder een afdek
waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte
omdat alle energie gaat zitten in het verdampen
van vocht. Dit geeft veel rook en roetaanslag op de
deur van het toestel en in de schoorsteen. De
waterdamp condenseert in het toestel en kan langs
naden uit het toestel lekken en zwarte vlekken op
de vloer geven. De waterdamp kan ook in de
schoorsteen condenseren en creosoot vormen.
Creosoot is zeer brandbaar en kan
schoorsteenbrand veroorzaken.
Aanmaken
U kunt controleren of de schoorsteen voldoende trek
heeft door boven de vlamplaat een prop krantenpapier
aan te steken. Bij een koude schoorsteen is er vaak
onvoldoende trek in de schoorsteen en kan er rook in
de kamer komen. Door het toestel op de hier
beschreven manier aan te maken, voorkomt u dit
probleem.

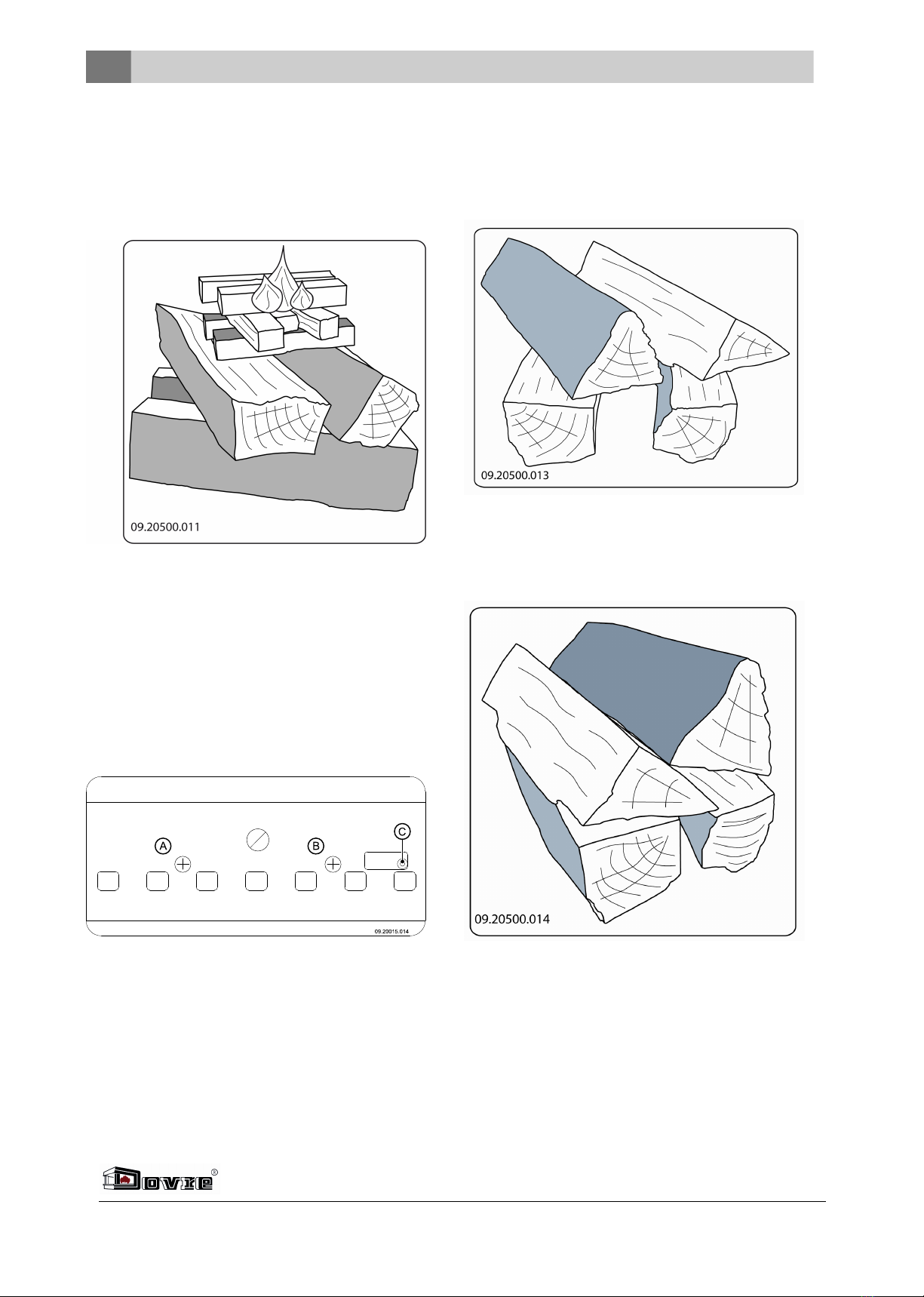

1. Stapel twee lagen middelgrote houtblokken
kruislings op elkaar.

12 Wijzigingen op grond van technische verbeteringen voorbehouden
2. Stapel bovenop de houtblokken twee lagen
aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de onderste laag
aanmaakhoutjes en steek het aanmaakblokje aan
volgens de instructies op de verpakking.
4. Sluit de deur van het toestel en zet de primaire
luchtinlaat en de secundaire luchtinlaat van het
toestel open. De primaire luchtinlaat staat open
als de bedieningsknop uitgetrokken is. De
secundaire luchtinlaat staat open als luchtschuif
(C) naar links geschoven is; zie volgende figuur.
5. Laat het aanmaakvuur flink doorbranden totdat het
een gloeiend houtskoolbed is geworden. Hierna
kunt u een volgende vulling doen en het toestel
gaan regelen; zie de paragraaf "Stoken met hout".
Stoken met hout
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.
Losse stapeling
Bij een losse stapeling verbrandt het hout vlug omdat
de zuurstof elk stuk hout gemakkelijk kan bereiken.
Gebruik een losse stapeling als u kort wilt stoken.
Compacte stapeling
Bij een compacte stapeling verbrandt het hout
langzamer omdat de zuurstof maar enkele stukken
hout kan bereiken. Gebruik een compacte stapeling
als u langer wilt stoken.
4. Sluit de deur van het toestel.

Wijzigingen op grond van technische verbeteringen voorbehouden 13
5. Sluit de primaire luchtinlaat en laat de secundaire
luchtinlaat open staan.
Vul het toestel voor maximaal een derde.
Adviezen
Stook nooit met open deur.
Stook het toestel regelmatig flink door.
Als u langdurig op lage stand stookt, kan zich
in de schoorsteen een afzetting vormen van
teer en creosoot. Teer en creosoot zijn zeer
brandbaar. Als de afzetting van deze stoffen te
groot wordt, kan bij een plotselinge hoge
temperatuur een schoorsteenbrand ontstaan.
Door regelmatig flink doorstoken, verdwijnen
eventuele afzettingen van teer en creosoot.
Daarnaast kan zich bij te laag stoken teer
afzetten op de ruit en deur van het toestel.
Bij een milde buitentemperatuur is het dus
beter om het toestel een paar uur intens te
laten branden, dan lange tijd laag te stoken.
Regel de luchttoevoer met de secundaire
luchtinlaat.
De secundaire luchtinlaat belucht niet alleen
het vuur maar ook het glas, zodat het glas niet
snel vervuilt.
Zet de primaire luchtinlaat tijdelijk open als de
luchttoevoer via de secundaire luchtinlaat
onvoldoende is of als u het vuur wilt aanwakkeren.
Regelmatig een kleine hoeveelheid houtblokken
bijvullen is beter dan veel houtblokken tegelijk.
Doven van het vuur
Vul geen brandstof bij en laat de kachel gewoon
uitgaan. Als een vuur wordt getemperd door de
luchttoevoer te verminderen, komen schadelijke
stoffen vrij. Laat daarom het vuur vanzelf uitbranden.
Houd toezicht op het vuur totdat het goed is gedoofd.
Als het vuur volledig is gedoofd kunnen alle
luchtschuiven worden gesloten.
Ontassen
Na het stoken van hout blijft een relatief kleine
hoeveelheid as over. Dit asbed is een goede isolator
voor de stookbodem en geeft een betere verbranding.
Laat daarom gerust een dun laagje as op de
stookbodem liggen.
De luchttoevoer door de stookbodem mag echter niet
worden belemmerd en er mag zich geen as ophopen
achter een gietijzeren binnenplaat. Verwijder daarom
regelmatig de overtollige as.
1. Open de deur van het toestel.
2. Gebruik het meegeleverde trekschepje om het
ontassingsrooster te openen; zie volgende figuur.
3. Schuif de overtollige as met het trekschepje door
het ontassingsrooster in de aslade eronder; zie
volgende figuur.
4. Sluit het ontassingsrooster.
5. Verwijder de aslade met de gietijzeren koude hand
en leeg de aslade; zie volgende figuur.

14 Wijzigingen op grond van technische verbeteringen voorbehouden
6. Plaats de aslade terug en sluit de deur van het
toestel.
Nevel en mist
Nevel en mist belemmeren de afvoer van rookgassen
door de schoorsteen. Rook kan neerslaan en
stankoverlast geven. Als het niet echt nodig is, kunt u
bij nevel en mist beter niet stoken.
Eventuele problemen
Raadpleeg de bijlage "Diagnoseschema" om
eventuele problemen bij het gebruik van het toestel op
te lossen.
Onderhoud
Volg de onderhoudsinstructies in dit hoofdstuk om het
toestel in goede staat te houden.
Schoorsteen
In veel landen bent u wettelijk verplicht de
schoorsteen te laten controleren en onderhouden.
Aan het begin van het stookseizoen: laat de
schoorsteen vegen door een erkend
schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen
lange tijd niet is gebruikt: laat de schoorsteen
controleren op roet.
Na afloop van het stookseizoen: sluit de
schoorsteen af met een prop krantenpapier.
Schoonmaken en ander
regelmatig onderhoud
Maak het toestel niet schoon wanneer het nog
warm is.
Maak de buitenkant van het toestel schoon met
een droge niet pluizende doek.
Na afloop van het stookseizoen kunt u de binnenkant
van het toestel goed schoonmaken:
Verwijder eventueel eerst de vuurvaste
binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Verwijder de vlamplaat boven in het toestel en
maak deze schoon. Zie het hoofdstuk "Installatie"
voor instructies voor het verwijderen en
aanbrengen van de vlamplaat.
Vuurvaste binnenplaten controleren
De vuurvaste binnenplaten zijn verbruiksonderdelen
die aan slijtage onderhevig zijn. Controleer de
binnenplaten regelmatig en vervang ze indien nodig.
Zie het hoofdstuk "Installatie" voor instructies voor
het verwijderen en aanbrengen van binnenplaten.
De isolerende vermiculite binnenplaten kunnen
haarscheuren gaan vertonen, maar dat heeft
geen nadelig effect op hun werking.
Gietijzeren binnenplaten gaan lang mee als u
regelmatig as verwijdert die zich mogelijk
erachter ophoopt. Als opgehoopte as achter
een gietijzeren plaat niet wordt verwijderd, kan
de plaat de warmte niet meer afgeven aan de
omgeving en kan de plaat vervormen of
scheuren.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Vlamplaat verwijderen
De vlamplaat is bevestigd met een bout die zich
tussen de achteraansluiting en de koker van de
secundaire lucht bevindt. De bout zit vast aan de
vlamplaat.
1. Verwijder aan de achterzijde de moer; zie
volgende figuur.

Wijzigingen op grond van technische verbeteringen voorbehouden 15
2. Trek de vlamplaat naar voren zodat de bout vrij
komt van de achterzijde.
3. Verwijder de vlamplaat via de frontdeur.
Omdat de vlamplaat aan beide zijden is
voorzien van uitsparingen kan de vlamplaat
probleemloos langs de nokken op de zijwanden
en uit het toestel genomen worden.
Glas schoonmaken
Goed schoongemaakt glas neemt minder snel vuil op.
Ga als volgt te werk:
1. Verwijder stof en loszittende roet met een droge
doek.
2. Maak het glas schoon met kachelruitenreiniger:
a. Breng kachelruitenreiniger aan op een
keukenspons, wrijf het gehele glasoppervlak in
en laat even inwerken.
b. Verwijder het vuil met een vochtige doek of
keukenpapier.
3. Maak het glas nogmaals schoon met een gewoon
glasreinigingsproduct.
4. Wrijf het glas schoon met een droge doek of
keukenpapier.
Gebruik geen schurende of bijtende producten om
het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw
handen te beschermen.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Voorkom dat kachelruitreiniger tussen het glas
en de gietijzeren deur loopt.
Smeren
Hoewel gietijzer enigszins zelfsmerend is, moet u
bewegende delen toch regelmatig smeren.
Smeer de bewegende delen (zoals
geleidersystemen, scharnierpennen, grendels en
luchtschuiven) met hittevast vet dat verkrijgbaar is
bij de vakhandel.
Luchtschuif bijstellen
Als de luchtschuif (C) van de secundaire luchtinlaat
stroef loopt, kunt u de luchtschuif bijstellen met de
twee schroeven (A) en (B) in de frontplaat; zie
volgende figuur.
Afwerklaag bijwerken
Kleine lakbeschadigingen kunt u bijwerken met een
spuitbus speciaal hittebestendige lak die verkrijgbaar
is bij uw leverancier.
Afdichting controleren
Controleer of het afdichtingskoord van de deur nog
goed afsluit. Afdichtkoord verslijt en moet tijdig
worden vervangen.
Controleer het toestel op luchtlekken. Kit eventuele
kieren dicht met kachelkit.

16 Wijzigingen op grond van technische verbeteringen voorbehouden
Laat de kit goed uitharden voordat u het toestel
aanmaakt, anders blaast het vocht in de kit op
en ontstaat opnieuw een lek.

Bijlage 1: Technische gegevens
Model 350CB en
350CB3
360CB en
360CB3 350CB3/WB
Nominaal vermogen 6 kW 8 kW 6 kW
Schoorsteenaansluiting (diameter) 125 mm 125 mm 125 mm
Schoorsteenaansluiting Duitsland (diameter) 130 mm 130 mm 110 mm
Gewicht +/- 95 kg +/- 130 kg +/- 130 kg
Aanbevolen brandstof Hout Hout Hout
Kenmerk brandstof, max. lengte 30 cm 40 cm 30 cm
Massadebiet van rookgassen 6,6 g/s 8,2 g/s 6,6 g/s
Temperatuurstijging gemeten in de meetsectie 298 K 297 K 298 K
Temperatuur gemeten aan de uitgang van het
toestel 442 °C 438 °C 442 °C
Minimum trek 12 Pa 10 Pa 12 Pa
CO-emissie (13%O2) 0,10 % 0,10 % 0,10 %
NOx-emissie (13% O2) 125 mg/Nm³ 90 mg/Nm³ 125 mg/Nm³
CnHm-emissie (13%O2) 82 mg/Nm³ 113 mg/Nm³ 82 g/Nm³
Stofemissie 10 mg/Nm³ 39 mg/Nm³ 10 mg/Nm³
Stofemissie volgens NS3058-NS3059 3,58 gr/kg 7,86 gr/kg 3,58 gr/kg
Rendement 77 % 75 % 77 %
17 Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 18
Bijlage 2: Afmetingen
350CB
09.20017.017

350CB3
09.20017.018
19 Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 20
350CB3/WB
09.20017.019
