Inhoudsopgave
Inleiding 3
Conformiteitsverklaring 3
Veiligheid 4
Installatiecondities 4
Algemeen 4
Schoorsteen 4
Ventilatie van de ruimte 5
Vloer en wanden 6
Productbeschrijving 6
Installatie 6
Algemene voorbereiding 6
Schoorsteenaansluiting voorbereiden 8
Buitenluchtaansluiting voorbereiden 9
Plaatsen en aansluiten 11
Gebruik 11
Eerste gebruik 11
Brandstof 11
Aanmaken 11
Stoken met hout 12
Regeling verbrandingslucht 13
Doven van het vuur 14
Ontassen 14
Nevel en mist 14
Eventuele problemen 15
Onderhoud 15
Schoorsteen 15
Schoonmaken en ander regelmatig
onderhoud 15
Bijlage 1: Technische gegevens 17
Bijlage 2: Afmetingen 18
Bijlage 3: Afstand tot brandbaar materiaal 22
Bijlage 4: Diagnoseschema 26
Index 27

Wijzigingen op grond van technische verbeteringen voorbehouden 3
Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van
DOVRE heeft u gekozen voor een kwaliteitsproduct.
Dit product maakt deel uit van een nieuwe generatie
energiezuinige en milieuvriendelijke
verwarmingstoestellen. Deze toestellen maken
optimaal gebruik van zowel convectiewarmte als
stralingswarmte.
Uw DOVRE toestel is geproduceerd met de
modernste productiemiddelen. Mocht er
onverhoopt toch iets mankeren aan uw toestel, dan
kunt u altijd een beroep doen op de DOVRE
service.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een
woonruimte. Het moet hermetisch worden
aangesloten op een goedwerkende schoorsteen.
Wij adviseren u het toestel te laten installeren door
een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld
worden voor problemen of schade door een
onjuiste installatie.
Bij installatie en gebruik moeten de hierna
beschreven veiligheidsvoorschriften in acht
worden genomen.
In deze handleiding leest u hoe u het DOVRE
verwarmingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als u aanvullende informatie
of technische gegevens wilt of een installatie-
probleem heeft, neemt u dan eerst contact op met uw
leverancier.
© 2012 DOVRE NV
Conformiteitsverklaring
Notified body: 1625
Hierbij verklaart
Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,
dat houtkachel Astro 3CBP, Astro 3CBWB, Astro
4CBP en Astro 4CBWB conform EN 13240
geproduceerd zijn.
Weelde 19-01-2011
In het kader van een continue productverbetering,
kunnen specificaties van het geleverde toestel
afwijken van de beschrijving in deze brochure, zonder
voorafgaande kennisgeving.
DOVRE N.V.
Nijverheidsstraat 18 Tel : [phone]
B-2381 Weelde Fax : [phone]
België E-mail : [e-mail]

4Wijzigingen op grond van technische verbeteringen voorbehouden
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor installatie,
gebruik en onderhoud die met het toestel zijn
meegeleverd, voordat u het toestel in gebruik
neemt.
Het toestel moet worden geïnstalleerd
overeenkomstig de wetgeving en voorschriften
van uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het
installeren van het toestel.
Laat het toestel bij voorkeur installeren door
een bevoegd installateur. Deze is op de hoogte
van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor
verwarmingsdoeleinden. Alle oppervlaktes,
inclusief het glas en de aansluitbuis kunnen
zeer heet worden (meer dan 100°C)! Gebruik
voor de bediening een 'koude hand' of een
hittebestendige handschoen.
Veiligheidsafstanden tot brandbaar materiaal
moeten strikt worden aangehouden.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in de
nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen in
de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de
betreffende schoorsteen te laten reinigen.
Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van
het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Zorg voor voldoende ventilatie van de ruimte
waar het toestel wordt geplaatst. Bij
onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden. Zie
het hoofdstuk "Installatiecondities" voor meer
informatie over ventilatie.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een goed
werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of
verzekeringsmaatschappij naar eventuele
specifieke vereisten en voorschriften.
Schoorsteen
De schoorsteen is nodig voor:
Het afvoeren van de verbrandingsgassen door
natuurlijke trek.
De warme lucht in de schoorsteen is lichter
dan de buitenlucht en stijgt daarom.
Het aanzuigen van lucht, nodig voor de verbranding
van de brandstof in het toestel.
Een niet goed werkende schoorsteen kan tijdens het
openen van de deur rookterugslag geven. Schade
ontstaan door rookterugslag is uitgesloten van
garantie.
Sluit niet meerdere toestellen (bijvoorbeeld ook
nog een centraleverwarmingsketel) op
dezelfde schoorsteen aan, tenzij lokale of
nationale regelgeving hierin voorziet. Zorg in
ieder geval bij twee aansluitingen dat het
hoogteverschil tussen de aansluitingen
minimaal 200 mm bedraagt.
Vraag uw installateur om advies over de schoorsteen.
Raadpleeg de Europese norm EN13384 voor een
juiste berekening van de schoorsteen.
De schoorsteen moet aan de volgende voorwaarden
voldoen:

Wijzigingen op grond van technische verbeteringen voorbehouden 5
De schoorsteen moet gemaakt zijn van vuurvast
materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gereinigd
zijn en voldoende trek garanderen.
Een trek/onderdruk van 15-20Pa tijdens
normale belasting is ideaal.
De schoorsteen moet - vertrekkend van de uitgang
van het toestel - zo verticaal mogelijk lopen.
Richtingsveranderingen en horizontale stukken
verstoren de afvoer van verbrandingsgassen en
veroorzaken mogelijk roetophoping.
De binnenmaten mogen niet te groot zijn, om te
voorkomen dat de verbrandingsgassen te sterk
afkoelen waardoor de trek minder wordt.
De schoorsteen moet bij voorkeur dezelfde
diameter hebben als de aansluitkraag.
Voor de nominale diameter: zie de bijlage
"Technische gegevens". Als het rookkanaal
goed is geïsoleerd, kan de diameter eventueel
wat groter zijn (maximaal tweemaal de sectie
van de aansluitkraag).
De sectie (oppervlakte) van het rookkanaal moet
constant zijn. Verwijdingen en (vooral)
vernauwingen verstoren de afvoer van
verbrandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de
schoorsteen: let erop dat de kap niet de uitmonding
van de schoorsteen vernauwt en dat de kap niet de
afvoer van verbrandingsgassen belemmert.
De schoorsteen moet uitmonden in een zone die
niet wordt verstoord door omliggende gebouwen,
vlakbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet
geïsoleerd zijn.
De schoorsteen moet minimaal 4meter hoog zijn.
Als vuistregel geldt: 60cm boven de nok van het
dak.
Als de nok van het dak meer dan 3meter is
verwijderd van de schoorsteen: houd de maten aan
die in de volgende figuur zijn aangegeven. A = het
hoogste punt van het dak binnen een afstand van
3meter.
Ventilatie van de ruimte
Voor een goede verbranding heeft het toestel lucht
(zuurstof) nodig. Die lucht wordt via regelbare
luchtinlaten aangevoerd vanuit de ruimte waar het
toestel is geplaatst.
Bij onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden.
Een vuistregel is dat de luchttoevoer 5,5cm²/kW
moet zijn. Extra ventilatie is nodig:
Als het toestel in een ruimte staat die goed is
geïsoleerd.
Als er mechanische ventilatie is, bv een centraal
afzuigsysteem of een afzuigkap in een open
keuken.
U kunt voor extra ventilatie zorgen door een
ventilatierooster in de buitenmuur te laten plaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals
een wasdroger, ander verwarmingstoestel of
badkamerventilator) een eigen buitenluchtaanvoer
hebben, of zijn uitgeschakeld wanneer u het toestel
stookt.
U kunt het toestel ook aansluiten op
buitenluchtaanvoer. Extra ventilatie is dan niet
nodig.

6Wijzigingen op grond van technische verbeteringen voorbehouden
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet
voldoende draagvermogen hebben. Voor het gewicht
van het toestel: zie de bijlage "Technische gegevens".
Bescherm een brandbare vloer door middel van
een onbrandbare vloerplaat tegen warmte-
uitstraling. Zie de bijlage "Afstand tot
brandbaar materiaal".
Verwijder brandbaar materiaal zoals linoleum,
tapijt, enzovoorts onder de onbrandbare
vloerplaat.
Zorg voor voldoende afstand tussen het toestel
en brandbare materialen zoals houten wanden
en meubels.
Ook de aansluitbuis straalt warmte uit. Zorg
voor voldoende afstand of afscherming tussen
de aansluitbuis en brandbare materialen.
De vuistregel voor een enkelwandige buis is
een afstand van driemaal de diameter. Als een
bekledingsschelp rond de buis is aangebracht,
is een afstand van eenmaal de diameter
toelaatbaar.
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Bescherm een brandbare vloer voor de kachel
met behulp van een onbrandbare vloerplaat
tegen eventueel uitvallende assen. De
vloerplaat moet voldoen aan nationale normen.
Voor de afmetingen van de onbrandbare
vloerplaat: zie de bijlage "Afstand tot brandbaar
materiaal".
Voor verdere eisen in verband met
brandveiligheid: zie de bijlage "Afstand tot
brandbaar materiaal".
Productbeschrijving
1. Stookbodem
2. Deur
3. Primaire luchtschuif
4. Deurgrendel
5. Secundaire luchtschuif
Installatie
Algemene voorbereiding
Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele andere gebreken.
Het toestel is aan de onderkant met schroeven op
de pallet gemonteerd.

Wijzigingen op grond van technische verbeteringen voorbehouden 7
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen (vuurvaste
binnenplaten, stookrooster, topplaat, aslade) uit
het toestel voordat u het toestel gaat installeren.
Door demontabele onderdelen te verwijderen,
kunt u het toestel gemakkelijker verplaatsen en
beschadiging voorkomen.
Let bij het verwijderen van demontabele
onderdelen op hun oorspronkelijke positie, om
ze later weer op de juiste plaats te kunnen
aanbrengen.
1. Open de deur; zie volgende figuur.
2. Verwijder de vuurvaste binnenplaten; zie volgende
figuur.
Vermiculite binnenplaten zijn licht van gewicht
en bij levering meestal okerkleurig. Zij isoleren
de verbrandingskamer zodat de verbranding
beter is. Gietijzeren binnenplaten beschermen
de verbrandingskamer en geven warmte door
aan de omgeving.
Uitneembare binnendelen
astro3 series
1 03.77091.002 Vuurkorf voor
2 03.77092.002 Vuurkorf links
3 03.77093.002 Vuurkorf rechts
4 03.77378.100 Vermiculite binnenplaat
5 03.05404.020 Asluik
6 03.66531.100 Stookbodem
astro4 series
1 03.77091.002 Vuurkorf voor
2 03.77095.102 Vuurkorf links
3 03.77096.102 Vuurkorf rechts
4 03.77378.100 Vermiculite binnenplaat
5 03.05404.020 Asluik
6 03.66531.100 Stookbodem
7 03.35210.000 Hoekstuk
4. Verwijder de aslade; zie volgende figuur.

8Wijzigingen op grond van technische verbeteringen voorbehouden
Schoorsteenaansluiting
voorbereiden
Bij het aansluiten van het toestel op een schoorsteen
hebt u de keuze uit aansluiting aan de bovenzijde of
aan de achterzijde van het toestel.
Bij levering van het toestel is de aansluiting op
de achterzijde open gelaten.
De uitgang die u niet wilt gebruiken, sluit u af met
het bijbehorende meegeleverde afsluitdeksel.
Op de uitgang die u wel wilt gebruiken, monteert u
de bijbehorende meegeleverde aansluitkraag.
Afdichtings- en bevestigingsmaterialen zijn
meegeleverd.
1 Aansluiting aan bovenzijde
2 Aansluiting aan achterzijde
Aansluiten op de bovenzijde
1. Verwijder de topplaat.
De topplaat kan gewoon van het toestel
worden afgenomen.
2. Breng bij de uitgang aan de bovenzijde
afdichtingskit aan op het contactvlak waarop de
aansluitkraag komt.
3. Monteer de aansluitkraag met de
bevestigingsmaterialen.
4. Breng bij de uitgang aan de achterzijde
afdichtingskit aan op het contactvlak waarop het
afsluitdeksel komt.
5. Monteer het afsluitdeksel met de
bevestigingsmaterialen.

Wijzigingen op grond van technische verbeteringen voorbehouden 9
Aansluiten op de achterzijde
1. Verwijder de topplaat.
De topplaat kan gewoon van het toestel
worden afgenomen.
2. Breng bij de uitgang aan de bovenzijde
afdichtingskit aan op het contactvlak waarop het
aflsuitdeksel komt.
3. Monteer het afsluitdeksel met de
bevestigingsmaterialen.
4. Breng aan de achterzijde afdichtingskit aan op het
contactvlak waarop de aansluitkraag komt.
5. Monteer de aansluitkraag met de
bevestigingsmaterialen.
Buitenluchtaansluiting
voorbereiden
Als het toestel wordt geplaatst in een ruimte die
onvoldoende is geventileerd, kunt u een aansluitset
voor het aanvoeren van buitenlucht op het toestel
monteren. Sommige van de bestaande luchtinlaten op
het toestel moet u dan afsluiten met meegeleverd
afdekmateriaal. Het is aan te raden een aansluitset
toe te passen die voorzien is van een klep die u kunt
sluiten als het toestel niet in gebruik is.
De luchtaanvoerbuis heeft een diameter van 100mm.
Bij toepassing van een gladde buis mag deze buis
maximaal 12 meter lang zijn. Bij gebruik van
hulpstukken zoals bochten moet u per hulpstuk de
maximale lengte (12 meter) met 1 meter verminderen.
1. Sluit de luchtinlaat in de bodemplaat af met de
gietijzeren afdekplaatjes (1) en schroeven (2); zie
volgende figuur.
Door de luchtinlaat in de bodemplaat af te
sluiten voorkomt u dat lucht uit de onvoldoende
geventileerde ruimte wordt gebruikt voor de
verbranding.
2. Voor buitenluchtaansluiting via de vloer:
a. Maak een aansluitgat in de vloer; raadpleeg
'Bijlage 2, Afmetingen' voor de juiste positie
van het aansluitgat.
b. Schuif een rechte luchtaanvoerbuis op de
aansluitkraag van het toestel, zodanig dat
deze niet kan verschuiven; zie volgende
figuur.

10 Wijzigingen op grond van technische verbeteringen voorbehouden
3. Voor buitenluchtaansluiting via de achterkant van
het toestel:
a. Maak een opening in de sokkel of het houtvak
door de afdekplaat aan de achterkant van de
sokkel of het houtvak te verwijderen; zie
volgende figuren.
Afhankelijk van de uitvoering van het
toestel is de afdekplaat is met verende
clips bevestigd of met een sluitplaatje.
Gebruik bij een veerbevestiging een
schroevendraaier om de afdekplaat uit zijn
sponning te tillen.

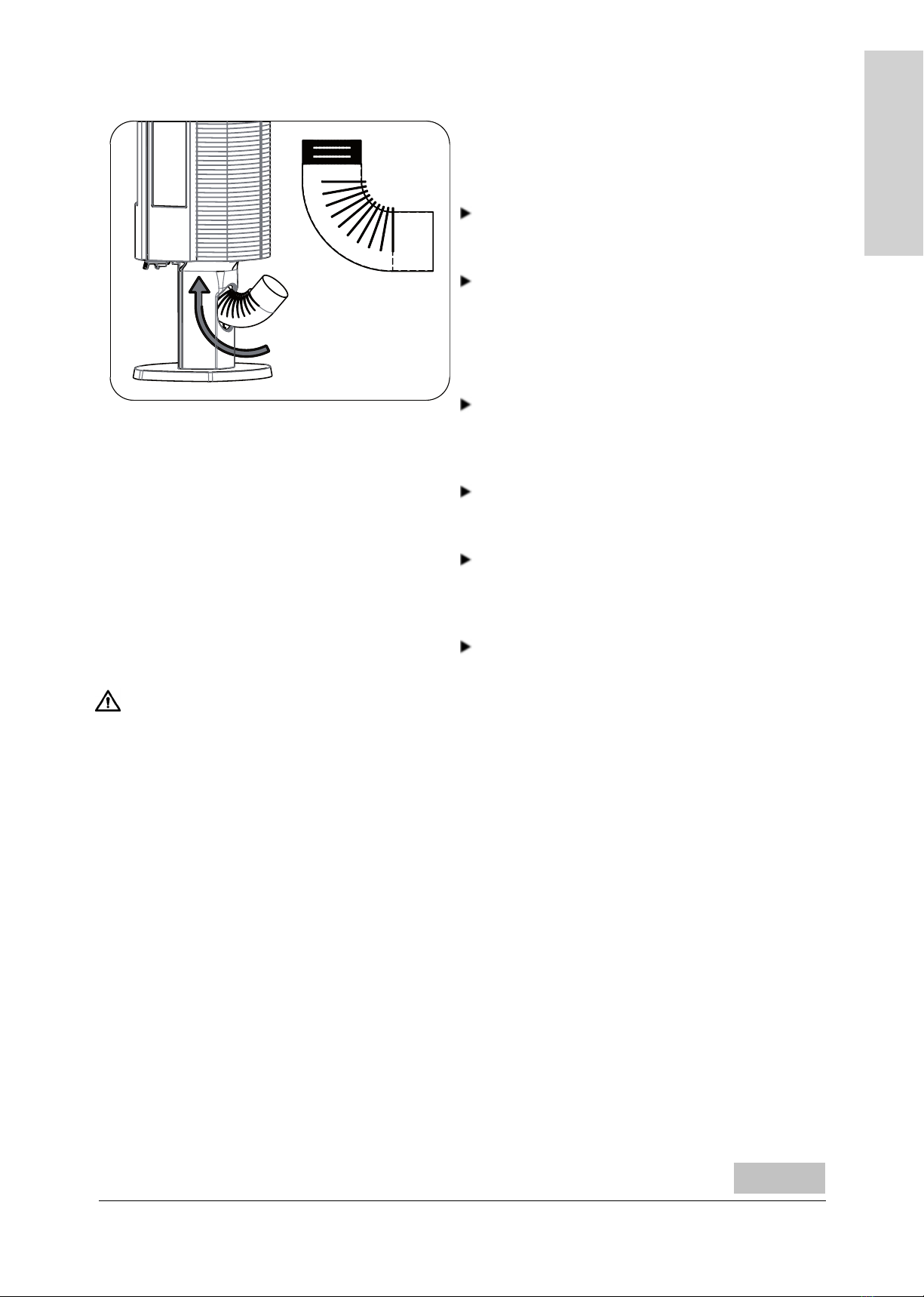

b. Sluit een zogenaamde 'elleboog' hermetisch
aan op de opening in de sokkel of het houtvak,
zodanig dat deze niet kan verschuiven; zie
volgende figuur.
Afhankelijk van de uitvoering van de
elleboog kan de hoogtemaat voor de
aansluiting door de muur verschillen.

Wijzigingen op grond van technische verbeteringen voorbehouden 11
EN 1856-2
DIN 1298
Ø100 - 90°
09-20001-017
Plaatsen en aansluiten
1. Zet het toestel op de juiste plaats, vlak en
waterpas.
2. Sluit het toestel hermetisch aan op de
schoorsteen.
3. Bij buitenluchtaansluiting: sluit de aanvoer van
buitenlucht aan op de aansluitkraag binnenin de
sokkel of het houtvak van het toestel of op
gemonteerde elleboog.
4. Plaats alle gedemonteerde onderdelen op de juiste
plaats terug in het toestel.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Het toestel is nu klaar voor gebruik.
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, stook
het dan enkele uren flink door. Hierdoor zal de
hittebestendige lak uitharden. Hierbij kan wel wat rook
en geurhinder ontstaan. Zet eventueel in de ruimte
waar het toestel staat de ramen en deuren even open.
Brandstof
Dit toestel is alleen geschikt voor het stoken van
natuurlijk hout; gezaagd en gekloofd en voldoende
droog.
Gebruik geen andere brandstoffen, want die kunnen
leiden tot ernstige schade aan het toestel.
De volgende brandstoffen mag u niet gebruiken omdat
zij het milieu vervuilen, en omdat zij het toestel en de
schoorsteen sterk vervuilen waardoor
schoorsteenbrand kan ontstaan:
Behandeld hout, zoals sloophout, geverfd hout,
geïmpregneerd hout, verduurzaamd hout, multiplex
en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.
bijvoorbeeld de aansluiting voor de leegloop of
aansluitingen voor temperatuurvoelers.
Hout
Gebruik bij voorkeur hard loofhout zoals eik, beuk,
berk en fruitbomenhout. Dit hout brandt langzaam
met rustige vlammen. Naaldhout bevat meer hars,
brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage
van maximaal 20%. Hiervoor moet het hout
minstens 2 jaar zijn gedroogd.
Zaag het hout op maat en klief het als het nog vers
is. Vers hout klieft gemakkelijker en gekloven hout
droogt beter. Bewaar het hout onder een afdek
waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte
omdat alle energie gaat zitten in het verdampen
van vocht. Dit geeft veel rook en roetaanslag op de
deur van het toestel en in de schoorsteen. De
waterdamp condenseert in het toestel en kan langs
naden uit het toestel lekken en zwarte vlekken op
de vloer geven. De waterdamp kan ook in de
schoorsteen condenseren en creosoot vormen.
Creosoot is zeer brandbaar en kan
schoorsteenbrand veroorzaken.
Aanmaken
U kunt controleren of de schoorsteen voldoende trek
heeft door boven de vlamplaat een prop krantenpapier
aan te steken. Bij een koude schoorsteen is er vaak
onvoldoende trek in de schoorsteen en kan er rook in
de kamer komen. Door het toestel op de hier
beschreven manier aan te maken, voorkomt u dit
probleem.
1. Stapel twee lagen middelgrote houtblokken
kruislings op elkaar.

12 Wijzigingen op grond van technische verbeteringen voorbehouden
2. Stapel bovenop de houtblokken twee lagen
aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de onderste laag
aanmaakhoutjes en steek het aanmaakblokje aan
volgens de instructies op de verpakking.
4. Sluit de deur van het toestel en zet de primaire
luchtinlaat en de secundaire luchtinlaat van het
toestel open; zie paragraaf 'Regeling
verbrandingslucht'.
5. Laat het aanmaakvuur flink doorbranden totdat het
een gloeiend houtskoolbed is geworden. Hierna
kunt u een volgende vulling doen en het toestel
gaan regelen; zie de paragraaf "Stoken met hout".
Stoken met hout
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.
Losse stapeling
Bij een losse stapeling verbrandt het hout vlug omdat
de zuurstof elk stuk hout gemakkelijk kan bereiken.
Gebruik een losse stapeling als u kort wilt stoken.
Compacte stapeling
Bij een compacte stapeling verbrandt het hout
langzamer omdat de zuurstof maar enkele stukken
hout kan bereiken. Gebruik een compacte stapeling
als u langer wilt stoken.
4. Sluit de deur van het toestel.
5. Sluit de primaire luchtinlaat en laat de secundaire
luchtinlaat open staan.
Vul het toestel voor maximaal een derde.

Wijzigingen op grond van technische verbeteringen voorbehouden 13
Regeling verbrandingslucht
Het toestel heeft diverse voorzieningen voor de
luchtregeling; zie volgende figuur.
1.
Is de primaire luchtschuif en is geopend in
uitgetrokken positie en gesloten in naar achter
geschoven positie.
2.
Is de secundaire luchtschuif en is geopend in
uitgetrokken positie en gesloten in naar achter
geschovensitie
De primaire luchtschuif regelt de lucht onder het
rooster (1); zie volgende figuur.
De secundaire luchtschuif regelt de lucht voor het glas
en de luchtgaatjes in de achterwand (2).
De vlamplaat heeft permanente luchtopeningen (3) die
zorgen voor de naverbranding.
Adviezen
Stook nooit met open deur.
Stook het toestel regelmatig flink door.
Als u langdurig op lage stand stookt, kan zich
in de schoorsteen een afzetting vormen van
teer en creosoot. Teer en creosoot zijn zeer
brandbaar. Als de afzetting van deze stoffen te
groot wordt, kan bij een plotselinge hoge
temperatuur een schoorsteenbrand ontstaan.
Door regelmatig flink doorstoken, verdwijnen
eventuele afzettingen van teer en creosoot.
Daarnaast kan zich bij te laag stoken teer
afzetten op de ruit en deur van het toestel.
Bij een milde buitentemperatuur is het dus
beter om het toestel een paar uur intens te
laten branden, dan lange tijd laag te stoken.

14 Wijzigingen op grond van technische verbeteringen voorbehouden
Regel de luchttoevoer met de secundaire
luchtinlaat.
De secundaire luchtinlaat belucht niet alleen
het vuur maar ook het glas, zodat het glas niet
snel vervuilt.
Zet de primaire luchtinlaat tijdelijk open als de
luchttoevoer via de secundaire luchtinlaat
onvoldoende is of als u het vuur wilt aanwakkeren.
Regelmatig een kleine hoeveelheid houtblokken
bijvullen is beter dan veel houtblokken tegelijk.
Doven van het vuur
Vul geen brandstof bij en laat de kachel gewoon
uitgaan. Als een vuur wordt getemperd door de
luchttoevoer te verminderen, komen schadelijke
stoffen vrij. Laat daarom het vuur vanzelf uitbranden.
Houd toezicht op het vuur totdat het goed is gedoofd.
Als het vuur volledig is gedoofd kunnen alle
luchtschuiven worden gesloten.
Ontassen
Na het stoken van hout blijft een relatief kleine
hoeveelheid as over. Dit asbed is een goede isolator
voor de stookbodem en geeft een betere verbranding.
Laat daarom gerust een dun laagje as op de
stookbodem liggen.
De luchttoevoer door de stookbodem mag echter niet
worden belemmerd en er mag zich geen as ophopen
achter een gietijzeren binnenplaat. Verwijder daarom
regelmatig de overtollige as.
1. Open de deur van het toestel en gebruik het
trekschepje om het ontassingsluik in de
stookbodem te openen.
2. Schuif de overtollige as met het trekschepje door
het ontassingsluik in de aslade eronder.
3. Sluit het ontassingsluikje.
4. Verwijder de aslade (zie volgende figuur) met
behulp van de bijgeleverde handschoen en leeg de
aslade.
5. Plaats de aslade terug en sluit de deur van het
toestel.
Nevel en mist
Nevel en mist belemmeren de afvoer van rookgassen
door de schoorsteen. Rook kan neerslaan en
stankoverlast geven. Als het niet echt nodig is, kunt u
bij nevel en mist beter niet stoken.

Wijzigingen op grond van technische verbeteringen voorbehouden 15
Eventuele problemen
Raadpleeg de bijlage "Diagnoseschema" om
eventuele problemen bij het gebruik van het toestel op
te lossen.
Om het nominale vermogen van het toestel te
halen, moet per 45 minuten ongeveer 2 kg
brandstof worden verbrand.
Onderhoud
Volg de onderhoudsinstructies in dit hoofdstuk om het
toestel in goede staat te houden.
Schoorsteen
In veel landen bent u wettelijk verplicht de
schoorsteen te laten controleren en onderhouden.
Aan het begin van het stookseizoen: laat de
schoorsteen vegen door een erkend
schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen
lange tijd niet is gebruikt: laat de schoorsteen
controleren op roet.
Na afloop van het stookseizoen: sluit de
schoorsteen af met een prop krantenpapier.
Schoonmaken en ander
regelmatig onderhoud
Maak het toestel niet schoon wanneer het nog
warm is.
Maak de buitenkant van het toestel schoon met
een droge niet-pluizende doek.
Na afloop van het stookseizoen kunt u de binnenkant
van het toestel goed schoonmaken:
Verwijder eventueel eerst de vuurvaste
binnenplaten. Zie het hoofdstuk "Installatie" voor
instructies voor het verwijderen en aanbrengen van
binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Verwijder hiervoor de topplaat. De topplaat ligt los
op het toestel.
Verwijder eventueel de vlamplaat boven in het
toestel en maak deze schoon.
Vlamplaat verwijderen en aanbrengen
Schroef aan de voorzijde van de vlamplaat het
klemplaatje los. Til de vlamplaat van de steunnok en
kantel de vlamplaat uit het toestel. Let op bij het
terugplaatsen dat de achterzijde van de vlamplaat
goed aansluit op de luchtunnel achter in het toestel.
Vuurvaste binnenplaten controleren
De vuurvaste binnenplaten zijn verbruiksonderdelen
die aan slijtage onderhevig zijn. Controleer de
binnenplaten regelmatig en vervang ze indien nodig.
Zie het hoofdstuk "Installatie" voor instructies voor
het verwijderen en aanbrengen van binnenplaten.
De isolerende vermiculite of chamotte
binnenplaten kunnen haarscheuren gaan
vertonen, maar dat heeft geen nadelig effect op
hun werking.
Gietijzeren binnenplaten gaan lang mee als u
regelmatig as verwijdert die zich mogelijk
erachter ophoopt. Als opgehoopte as achter
een gietijzeren plaat niet wordt verwijderd, kan
de plaat de warmte niet meer afgeven aan de
omgeving en kan de plaat vervormen of
scheuren.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Glas schoonmaken
Goed schoongemaakt glas neemt minder snel vuil op.
Ga als volgt te werk:

16 Wijzigingen op grond van technische verbeteringen voorbehouden
1. Verwijder stof en loszittend roet met een droge
doek.
2. Maak het glas schoon met kachelruitenreiniger:
a. Breng kachelruitenreiniger aan op een
keukenspons, wrijf het gehele glasoppervlak in
en laat even inwerken.
b. Verwijder het vuil met een vochtige doek of
keukenpapier.
3. Maak het glas nogmaals schoon met een gewoon
glasreinigingsproduct.
4. Wrijf het glas schoon met een droge doek of
keukenpapier.
Gebruik geen schurende of bijtende producten om
het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw
handen te beschermen.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Voorkom dat kachelruitreiniger tussen het glas
en de gietijzeren deur loopt.
Smeren
Hoewel gietijzer enigszins zelfsmerend is, moet u
bewegende delen toch regelmatig smeren.
Smeer de bewegende delen (zoals
geleidersystemen, scharnierpennen, grendels en
luchtschuiven) met hittevast vet dat verkrijgbaar is
bij de vakhandel.
Afwerklaag bijwerken
Kleine lakbeschadigingen kunt u bijwerken met een
spuitbus speciale hittebestendige lak die verkrijgbaar
is bij uw leverancier.
Emaillebeschadigingen kunt u bijwerken met een
speciale hittebestendige lak die verkrijgbaar is bij uw
leverancier.
Afdichting controleren
Controleer of het afdichtingskoord van de deur nog
goed afsluit. Afdichtkoord verslijt en moet tijdig
worden vervangen.
Controleer het toestel op luchtlekken. Kit eventuele
kieren dicht met kachelkit.
Laat de kit goed uitharden voordat u het toestel
aanmaakt, anders blaast het vocht in de kit op
en ontstaat opnieuw een lek.

Wijzigingen op grond van technische verbeteringen voorbehouden 17
Bijlage 1: Technische gegevens
Model / Modèle / Modell Astro 3 / Astro 4
Nominaal vermogen / Puissance nominale /
Nominal heat output / Nominalleistung 8 kW
Schoorsteenaansluiting (diameter) /
Raccordement cheminée (diamètre) / Flue
connection (diametre) / Schronsteinanschluss
(Diameter)
150 mm
Gewicht / Poids / Weight +/- 140 kg
Aanbevolen brandstof / Combustible conseillés /
Advised combustibles / Emphohlene Brennstoffe Hout / Bois / Wood / Holz
Kenmerk brandstof / caractéristique combustible /
characteristic combustible / Kennzeichen
Brennstoffe
max. lengte 25 cm
Massadebiet van rookgassen / Débit des fumées
/ Flue gas mass flow / Abgasstutzentemperatuur 7.5 g/s
Rookgastemperatuur gemeten in de meetsectie /
Température des fumées au niveau du tronçon de
mesure / Flue gas temperature measured in the
test measurement section / Abgas-temperatur
gemessen in der Messstrecke
299 °C
Temperatuur gemeten aan de uitgang van het
toestel / température en aval de la buse /
temperature directly downstream flue spigot /
Abgastemperatur gemessen im Abgasstutzen
367 °C
Minimum trek / Dépression minimal / Minimum
draught / Mindesförderdruck 12 Pa
% CO (13%O2) 0.09 %
% NOx (13% O2) 160 mg/Nm³
CnHm (13%O2) 70 mg/Nm³
Stof-emissie/ articulate-emission / particulate-
emission / Staub Emission 23 mg/Nm³
Stof-emissie volgens NS3058-NS3059 /
émissions selon la norme NS3058-NS3059 /
particulate-emission according NS3058-NS3059 /
Staub Emission gemessen nach NS3058-
NS3059
2.7 gr/kg
Rendement / Rendement / Efficiency /
Wirkungsgrad 76.4 %

Bijlage 2: Afmetingen
ASTRO 3CBP
18 Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 19
ASTRO 3CBWB

ASTRO 4CBP
20 Wijzigingen op grond van technische verbeteringen voorbehouden
