INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING HOUTKACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE
INSTALLATION ET MODE D’EMPLOI POELE A BOIS
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA
REQUISITI PER L'INSTALLAZIONE E ISTRUZIONI PER L'USO STUFA A LEGNA
MONTERINGS- OG BRUKSANVISNING PEISOVN
BOLD 300 BOLD 400
BOLD
03.27170.100 - 09/2015

2Wijzigingen op grond van technische verbeteringen voorbehouden
Inhoudsopgave
Inleiding 3
Prestatieverklaring 4
Veiligheid 6
Installatiecondities 6
Algemeen 6
Schoorsteen 6
Ventilatie van de ruimte 7
Vloer en wanden 7

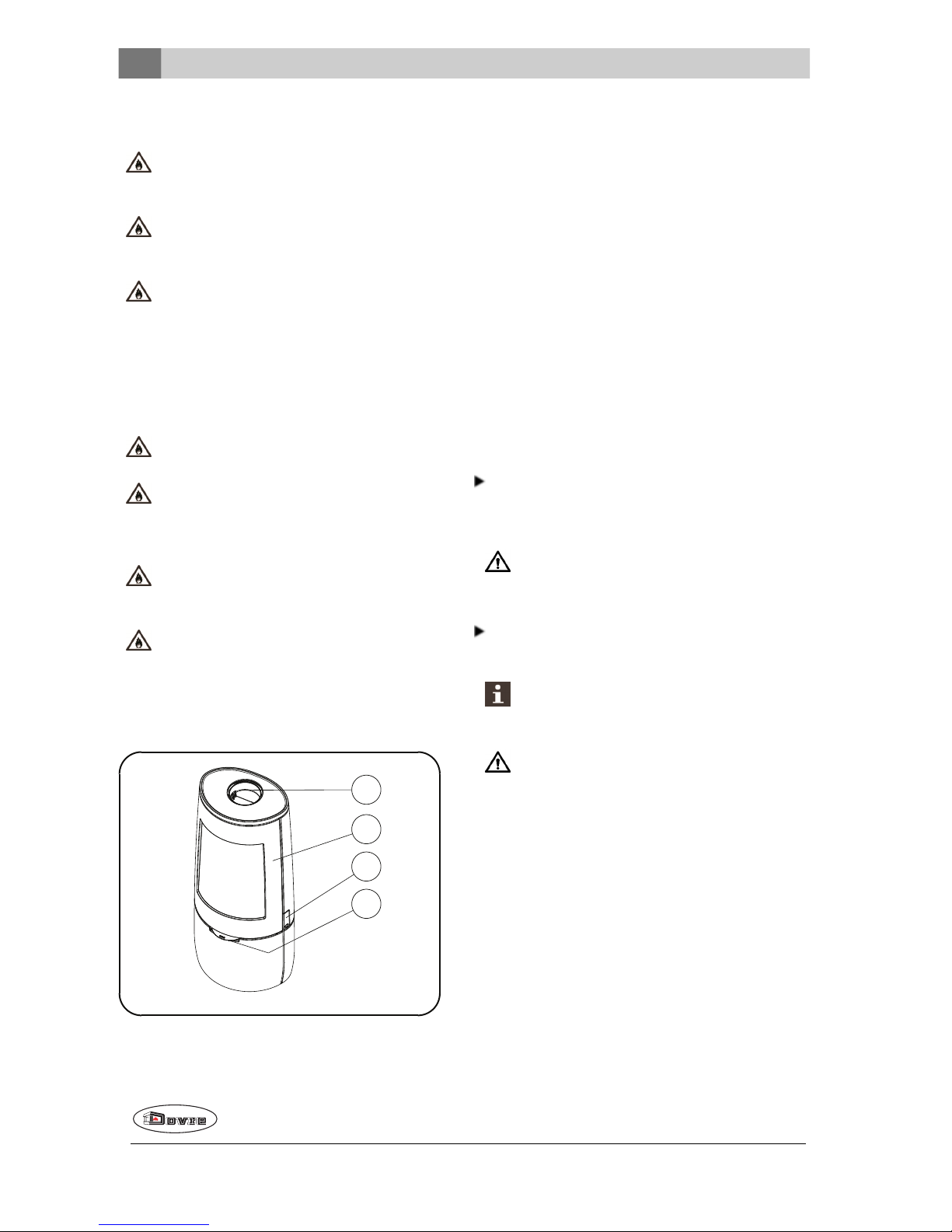

Productbeschrijving 8
Installatie 8
Algemene voorbereiding 8

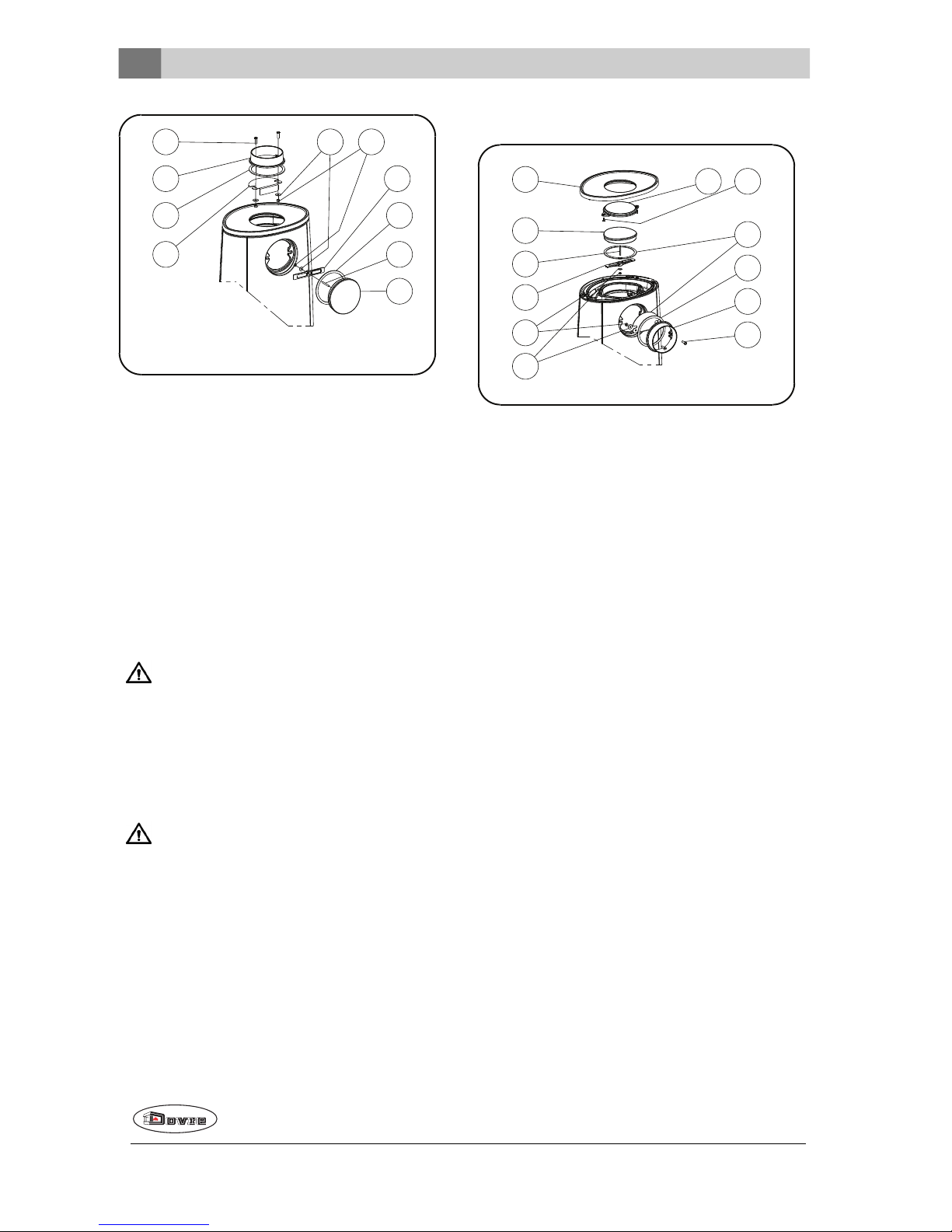

Schoorsteenaansluiting voorbereiden 9
Buitenluchtaansluiting voorbereiden 10
Plaatsen en aansluiten 11
Gebruik 11
Eerste gebruik 11
Brandstof 11
Aanmaken 12
Stoken met hout 12
Maximale hoeveelheid hout 13

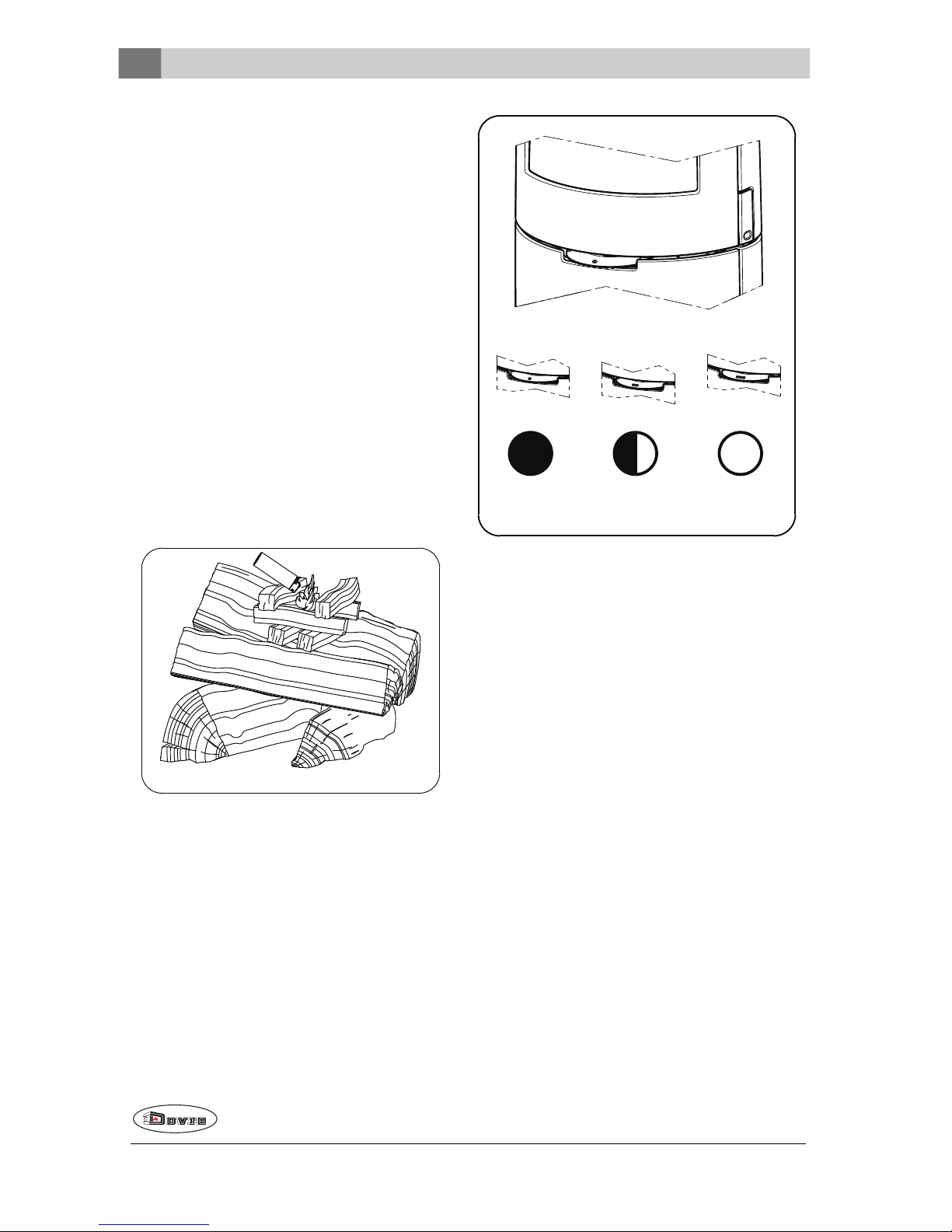

Regeling verbrandingslucht 13
Doven van het vuur 14
Ontassen 14
Nevel en mist 15
Eventuele problemen 15
Onderhoud 15
Schoorsteen 15
Schoonmaken en ander regelmatig onderhoud 15
Wisselstukken BOLD 17
Bijlage 1: Technische gegevens 18
Bijlage 2: Afmetingen 19
Bijlage 3: Afstand tot brandbaar materiaal 21
Bijlage 4: Diagnoseschema 23
Index 24

Wijzigingen op grond van technische verbeteringen voorbehouden 3
Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van
DOVRE heeft u gekozen voor een kwaliteitsproduct.
Dit product maakt deel uit van een nieuwe generatie
energiezuinige en milieuvriendelijke ver-
warmingstoestellen. Deze toestellen maken optimaal
gebruik van zowel convectiewarmte als stra-
lingswarmte.
Uw DOVRE toestel is geproduceerd met de
modernste productiemiddelen. Mocht er onver-
hoopt toch iets mankeren aan uw toestel, dan kunt
u altijd een beroep doen op de DOVRE service.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woon-
ruimte. Het moet hermetisch worden aangesloten
op een goed werkende schoorsteen.
Wij adviseren u het toestel te laten installeren door
een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld
voor problemen of schade door een onjuiste instal-
latie.
Bij installatie en gebruik moeten de hierna beschre-
ven veiligheidsvoorschriften in acht worden geno-
men.
In deze handleiding leest u hoe u het DOVRE ver-
warmingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als u aanvullende informatie
of technische gegevens wilt of een installatie-pro-
bleem heeft, neemt u dan eerst contact op met uw
leverancier.
© 2015 DOVRE NV

Prestatieverklaring
Volgens de bouwproductenverordening 305/2011
Nr. 051-CPR-2015
1. Unieke identificatiecode van het producttype:
BOLD 300 -400 / 7kW
2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoals
voorgeschreven in artikel 11, lid 4:
Uniek serienummer.
3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde tech-
nische specificatie, zoals door de fabrikant bepaald:
Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.
4. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikant,
zoals voorgeschreven in artikel 11, lid 5:
Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.
5. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel 12,
lid 2, vermelde taken bestrijkt:
-
6. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid van
bouwproduct, vermeld in bijlage V:
Systeem 3
7. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseerde
norm valt:
De aangestelde instantie KVBG, geregistreerd onder het nummer 2013, heeft onder systeem 3 een type-keur
uitgevoerd en heeft het testrapport nr H2015/0078 verstrekt.
8. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese tech-
nische beoordeling is afgegeven:
-
4Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 5
9. Aangegeven prestatie:
De geharmoniseerde norm EN 13240:2001/A2 ;2004/AC :2007
Essentiële karakteristieken Prestaties Hout
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal
Minimale afstand in mm
Achterkant: 300
Zijkant: 500
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten CO: 0,10% (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid -
Gemakkelijk te reinigen Conform
Maximale werkingsdruk -
Rookgastemperatuur bij nominaal vermogen 246 °C
Mechanische weerstand (gewicht dragen van schoor-
steen) Niet bepaald
Nominaal vermogen 7 kW
Rendement 80 %
10. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt 9 aan-
gegeven prestaties.
Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 ver-
melde fabrikant:
01/10/2013 Weelde Tom Gehem
CEO
In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de
beschrijving in deze brochure, zonder voorafgaande kennisgeving.
DOVRE N.V.
Nijverheidsstraat 18 Tel : [phone]
B-2381 Weelde Fax : [phone]
België E-mail : [e-mail]

6Wijzigingen op grond van technische verbeteringen voorbehouden
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor installatie,
gebruik en onderhoud die met het toestel zijn
meegeleverd, voordat u het toestel in gebruik
neemt.
Het toestel moet worden geïnstalleerd over-
eenkomstig de wetgeving en voorschriften van
uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het instal-
leren van het toestel.
Laat het toestel bij voorkeur installeren door
een bevoegd installateur. Deze is op de hoogte
van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor ver-
warmingsdoeleinden. Alle oppervlaktes, inclu-
sief het glas en de aansluitbuis kunnen zeer
heet worden (meer dan 100°C)! Gebruik voor
de bediening een 'koude hand' of een hit-
tebestendige handschoen.
Zorg voor voldoende afscherming als jonge kin-
deren, mindervaliden, ouderen en dieren zich in
de nabijheid van het toestel bevinden.
Veiligheidsafstanden tot brandbaar materiaal
moeten strikt worden aangehouden.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in de
nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen in
de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de
betreffende schoorsteen te laten reinigen.
Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van
het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Oefen geen kracht uit op de deur, voorkom dat
kinderen aan de geopende deur trekken, ga
nooit op de geopende deur staan of zitten en
plaats geen zware voorwerpen op de deur.
Zorg voor voldoende ventilatie van de ruimte
waar het toestel wordt geplaatst. Bij onvol-
doende ventilatie vindt onvolledige verbranding
plaats, waardoor zich giftige gassen in de
ruimte kunnen verspreiden. Zie het hoofdstuk
"Installatiecondities" voor meer informatie over
ventilatie.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een goed
werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of ver-
zekeringsmaatschappij naar eventuele specifieke
vereisten en voorschriften.
Schoorsteen
De schoorsteen is nodig voor:
Het afvoeren van de verbrandingsgassen door
natuurlijke trek.
De warme lucht in de schoorsteen is lichter
dan de buitenlucht en stijgt daarom.
Het aanzuigen van lucht, nodig voor de verbranding
van de brandstof in het toestel.
Een niet goed werkende schoorsteen kan tijdens het
openen van de deur rookterugslag geven. Schade ont-
staan door rookterugslag is uitgesloten van garantie.
Sluit niet meerdere toestellen (bijvoorbeeld ook
nog een centraleverwarmingsketel) op
dezelfde schoorsteen aan, tenzij lokale of nati-
onale regelgeving hierin voorziet. Zorg in ieder
geval bij twee aansluitingen dat het hoog-
teverschil tussen de aansluitingen minimaal
200 mm bedraagt.
Vraag uw installateur om advies over de schoorsteen.
Raadpleeg de Europese norm EN13384 voor een
juiste berekening van de schoorsteen.

Wijzigingen op grond van technische verbeteringen voorbehouden 7
De schoorsteen moet aan de volgende voorwaarden
voldoen:
De schoorsteen moet gemaakt zijn van vuurvast
materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gereinigd
zijn en voldoende trek garanderen.
Een trek/onderdruk van 15-20Pa tijdens nor-
male belasting is ideaal.
De schoorsteen moet - vertrekkend van de uitgang
van het toestel - zo verticaal mogelijk lopen. Rich-
tingsveranderingen en horizontale stukken ver-
storen de afvoer van verbrandingsgassen en
veroorzaken mogelijk roetophoping.
De binnenmaten mogen niet te groot zijn, om te
voorkomen dat de verbrandingsgassen te sterk
afkoelen waardoor de trek minder wordt.
De schoorsteen moet bij voorkeur dezelfde dia-
meter hebben als de aansluitkraag.
Voor de nominale diameter: zie de bijlage
"Technische gegevens". Als het rookkanaal
goed is geïsoleerd, kan de diameter eventueel
wat groter zijn (maximaal tweemaal de sectie
van de aansluitkraag).
De sectie (oppervlakte) van het rookkanaal moet
constant zijn. Verwijdingen en (vooral) ver-
nauwingen verstoren de afvoer van ver-
brandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de
schoorsteen: let erop dat de kap niet de uitmonding
van de schoorsteen vernauwt en dat de kap niet de
afvoer van verbrandingsgassen belemmert.
De schoorsteen moet uitmonden in een zone die
niet wordt verstoord door omliggende gebouwen,
vlakbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet
geïsoleerd zijn.
De schoorsteen moet minimaal 4meter hoog zijn.
Als vuistregel geldt: 60cm boven de nok van het
dak.

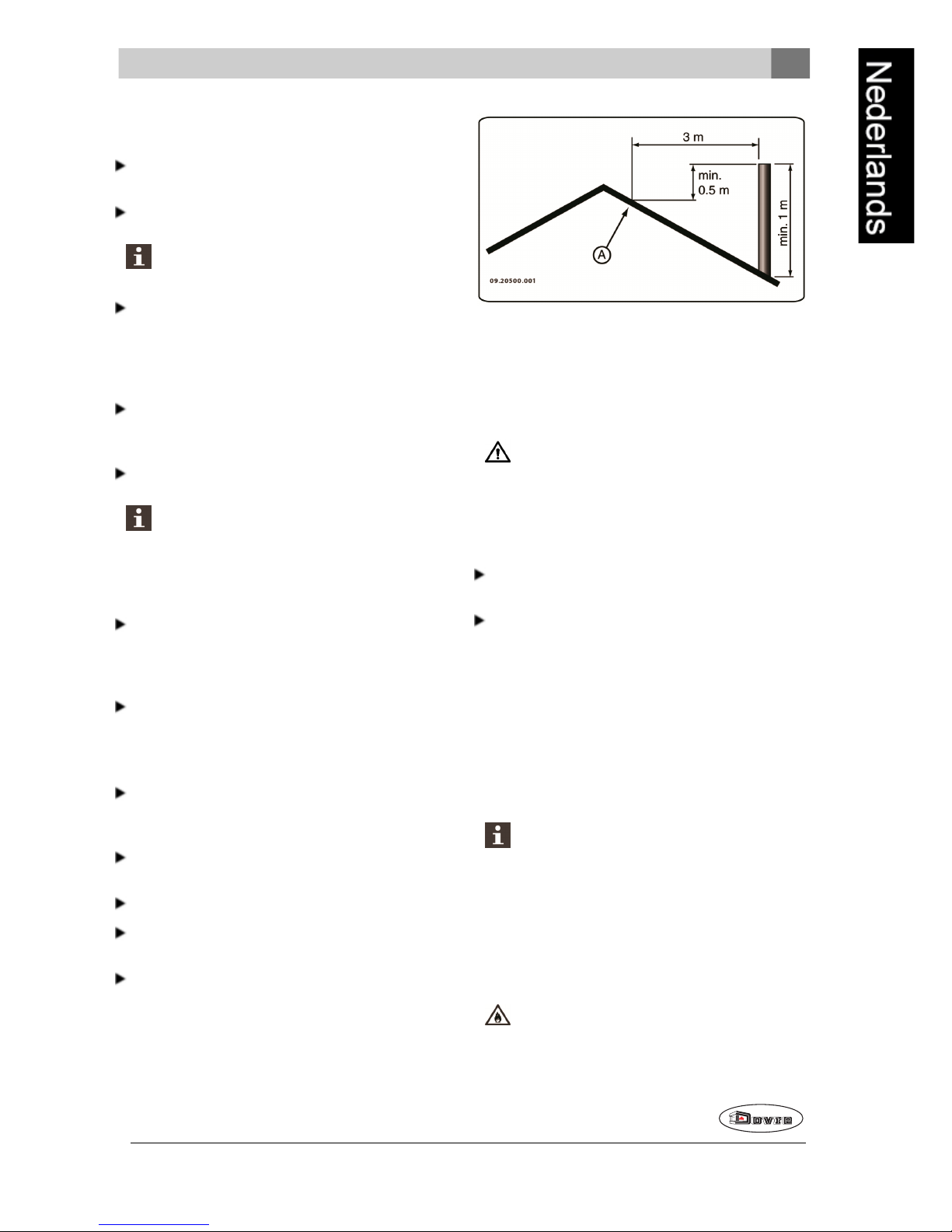

Als de nok van het dak meer dan 3meter is ver-
wijderd van de schoorsteen: houd de maten aan die
in de volgende figuur zijn aangegeven. A = het
hoogste punt van het dak binnen een afstand van
3meter.
Ventilatie van de ruimte
Voor een goede verbranding heeft het toestel lucht
(zuurstof) nodig. Die lucht wordt via regelbare lucht-
inlaten aangevoerd vanuit de ruimte waar het toestel
is geplaatst.
Bij onvoldoende ventilatie vindt onvolledige ver-
branding plaats, waardoor zich giftige gassen
in de ruimte kunnen verspreiden.
Een vuistregel is dat de luchttoevoer 5,5cm²/kW
moet zijn. Extra ventilatie is nodig:
Als het toestel in een ruimte staat die goed is geï-
soleerd.
Als er mechanische ventilatie is, bv een centraal
afzuigsysteem of een afzuigkap in een open keu-
ken.
U kunt voor extra ventilatie zorgen door een ven-
tilatierooster in de buitenmuur te laten plaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals
een wasdroger, ander verwarmingstoestel of bad-
kamerventilator) een eigen buitenluchtaanvoer heb-
ben, of zijn uitgeschakeld wanneer u het toestel
stookt.
U kunt het toestel ook aansluiten op bui-
tenluchtaanvoer. Hiervoor is een aansluitset
meegeleverd. Extra ventilatie is dan niet nodig.
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet vol-
doende draagvermogen hebben. Voor het gewicht van
het toestel: zie de bijlage "Technische gegevens".
Bescherm een brandbare vloer door middel van
een onbrandbare vloerplaat tegen warmte-

8Wijzigingen op grond van technische verbeteringen voorbehouden
uitstraling. Zie de bijlage "Afstand tot brand-
baar materiaal".
Verwijder brandbaar materiaal zoals linoleum,
tapijt, enzovoorts onder de onbrandbare vloer-
plaat.
Zorg voor voldoende afstand tussen het toestel
en brandbare materialen zoals houten wanden
en meubels.
Ook de aansluitbuis straalt warmte uit. Zorg
voor voldoende afstand of afscherming tussen
de aansluitbuis en brandbare materialen.
De vuistregel voor een enkelwandige buis is
een afstand van driemaal de diameter. Als een
bekledingsschelp rond de buis is aangebracht,
is een afstand van eenmaal de diameter toe-
laatbaar.
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Bescherm een brandbare vloer voor de kachel
met behulp van een onbrandbare vloerplaat
tegen eventueel uitvallende assen. De vloer-
plaat moet voldoen aan nationale normen.
Voor de afmetingen van de onbrandbare vloer-
plaat: zie de bijlage "Afstand tot brandbaar
materiaal".
Voor verdere eisen in verband met brand-
veiligheid: zie de bijlage "Afstand tot brandbaar
materiaal".
Productbeschrijving
09-20021-092
1
2
3
4
1. Aansluitkraag
2. Deur
3. Grendel
4. Luchtschuif
Deursluiting
Het toestel wordt geleverd met de grendelknop (4)
gemonteerd. De deur wordt geopend door de gren-
delknop in te drukken. Omdat de grendelknop tijdens
het gebruik warm wordt, is er een handschoen bij-
geleverd die u kunt gebruiken als bescherming voor
uw hand.
Installatie
Algemene voorbereiding
Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele andere gebreken.
Het toestel is aan de onderkant met schroeven op
de pallet gemonteerd.
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen (vuurvaste
binnenplaten, stookrooster, topplaat, aslade) uit
het toestel voordat u het toestel gaat installeren.
Door demontabele onderdelen te verwijderen,
kunt u het toestel gemakkelijker verplaatsen en
beschadiging voorkomen.
Let bij het verwijderen van demontabele onder-
delen op hun oorspronkelijke positie, om ze
later weer op de juiste plaats te kunnen aan-
brengen.

Wijzigingen op grond van technische verbeteringen voorbehouden 9
09-20021-090
1
2
3
1. Verwijder het toestel van de pallet door de bouten
(1) te verwijderen.
2. Verwijder de bevestigingsbeugels (2) door de stel-
voeten (3) uit te draaien.
3. Hermonteer de stelvoeten (3).
4. Open de deur; zie volgende figuur.
09-20021-093
5. Verwijder de vuurvaste binnenplaten; zie volgende
figuur.
a. Verwijder eerst de vlamplaat(05).
b. Verwijder de binnenplaten rechts (07) en links
(08).
c. Verwijder de binnenplaat achter (06).
d. Verwijder de vuurkorf aan de voorkant (09).
e. Verwijder de vuurkorf links (04) en rechts (03).
f. Verwijder de vuurkorf aan de achterzijde (02).
g. Verwijder het rooster (01) en de aslade(10).
Vermiculiet binnenplaten zijn licht van
gewicht en bij levering meestal okerkleurig.
Zij isoleren de verbrandingskamer zodat de
verbranding beter is.
09-20021-099
01
02
03
04
05
06
07
08
09
10
Uitneembare binnendelen
01 stookbodem
02 vuurkorf achter
03 vuurkorf rechts
04 vuurkorf links
05 vlamplaat
06 binnenplaat achter
07 binnenplaat rechts
08 binnenplaat links
09 vuurkorf voor
10 aslade
Schoorsteenaansluiting
voorbereiden
Bij het aansluiten van het toestel op een schoorsteen
hebt u de keuze uit aansluiting aan de bovenzijde of
aan de achterzijde van het toestel.
Aansluiten op de bovenzijde
Het toestel wordt standaard geleverd met de aan-
sluitkraag gemonteerd voor een aansluiting aan de
bovenzijde, zie volgende afbeelding.

10 Wijzigingen op grond van technische verbeteringen voorbehouden
09-20021-100
1
2
3
4
5 6
9
4
8
7
Aansluiten op de achterzijde
Voor de aansluiting op de achterzijde moet de positie
van de aansluitkraag gewijzigd worden. De aan-
sluitkraag is bevestigd met 2 moeren M8 (sleutel 13).
Ga als volgt te werk:
Demontage (zie vorige tekening)
1. Verwijder de vlamplaat.
2. Demonteer het afsluitdeksel (7) uit de achterwand,
door de moer (6) te lossen en klembeugel (9) te ver-
wijderen.
3. Verwijder afsluitdeksel (7) en de afdichting (8).
Controleer of het afdichtband op het con-
tactvlak niet is beschadigd. Vervang het
afdichtband als dat wel het geval is.
4. Demonteer de aansluitkraag (2) door de bouten (1)
te lossen.
5. Verwijder de aansluitkraag (2), de afdichting (3) en
de bevestigingsmaterialen (1, 5, 6).
Controleer of het afdichtband op het con-
tactvlak niet is beschadigd. Vervang het
afdichtband als dat wel het geval is.
6. Verwijder het remplaatje (4).
Montage (zie tekening hierna)
09-20021-101
4
3
2
1
7
8
9
6
5
ABC
1. Verwijder de topplaat (A).
2. Monteer het bijgeleverde sierdeksel (B) met de
bevestigingsmaterialen (C).
3. Monteer de aansluitkraag (2), de afdichting (3) en
het remplaatje (4) met de bevestigingsmaterialen
(1, 5, 6) op de achterwand.
4. Monteer het afsluitdeksel (7) en de afdichting (4)
met bevestigingsmaterialen (8, 9, 5, 6).
5. Plaats de toppplaat (A) met het gemonteerde sier-
deksel (B) op het toestel en let hierbij op de posi-
tioneringsnokken.
Buitenluchtaansluiting
voorbereiden
Als het toestel wordt geplaatst in een ruimte die onvol-
doende is geventileerd, kunt u de aansluitset voor het
aanvoeren van buitenlucht op het toestel aansluiten.
De luchtaanvoerbuis heeft een diameter van 100mm.
Bij toepassing van een gladde buis mag deze buis
maximaal 12meter lang zijn. Bij gebruik van hulp-
stukken zoals bochten moet u per hulpstuk de maxi-
male lengte (12meter) met 1meter verminderen.
Buitenluchtaansluiting via de wand
1. Maak een aansluitgat in de wand (raadpleeg de bij-
lage "Afmetingen", voor de juiste positie van het
aansluitgat).
2. Sluit de luchtaanvoerbuis hermetisch af op de
muur.

Wijzigingen op grond van technische verbeteringen voorbehouden 11
Plaatsen en aansluiten
1. Zet het toestel op de juiste plaats, vlak en water-
pas. Het toestel is uitgevoerd met stelvoetjes die
al op het toestel zijn gemonteerd of worden bij-
geleverd. Gebruik deze stelvoetjes zodat het toe-
stel perfect waterpas kan worden gesteld.
09-20021-091
1
2. Indien het toestel op een gladde ondergrond staat,
kunnen de vier anti-slip pads onder de stelvoeten
worden geplaatst om verschuiven van het toestel
te voorkomen, zie volgende afbeelding.
09-20500-015
3. Sluit het toestel hermetisch aan op de schoor-
steen.
4. Bij buitenluchtaansluiting: sluit de aanvoer van bui-
tenlucht aan op de aansluitset die op het toestel is
gemonteerd.
5. Plaats alle gedemonteerde onderdelen op de juiste
plaats terug in het toestel.
Laat het toestel nooit branden zonder de vuur-
vaste binnenplaten.
Het toestel is nu klaar voor gebruik.
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, stook
het dan enkele uren flink door. Hierdoor zal de hit-
tebestendige lak uitharden. Hierbij kan wel wat rook
en geurhinder ontstaan. Zet eventueel in de ruimte
waar het toestel staat de ramen en deuren even open.
Brandstof
Dit toestel is alleen geschikt voor het stoken van
natuurlijk hout; gezaagd en gekloofd en voldoende
droog.
Gebruik geen andere brandstoffen, want die kunnen
leiden tot ernstige schade aan het toestel.
De volgende brandstoffen mag u niet gebruiken omdat
zij het milieu vervuilen, en omdat zij het toestel en de
schoorsteen sterk vervuilen waardoor schoor-
steenbrand kan ontstaan:
Behandeld hout, zoals sloophout, geverfd hout,
geïmpregneerd hout, verduurzaamd hout, multiplex
en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.
Hout
Gebruik bij voorkeur hard loofhout zoals eik, beuk,
berk en fruitbomenhout. Dit hout brandt langzaam
met rustige vlammen. Naaldhout bevat meer hars,
brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage
van maximaal 20%. Hiervoor moet het hout min-
stens 2 jaar zijn gedroogd. Hout met een vocht-
percentage van 20% levert 4,2 kWh per kg hout.
Hout met een vochtpercentage van 15% levert 4,4
kWh per kg hout. Vers gekapt hout heeft een vocht-
percentage van 60% en levert slechts 1,6 kWh per
kg hout.
Zaag het hout op maat en klief het als het nog vers
is. Vers hout klieft gemakkelijker en gekloven hout
droogt beter. Bewaar het hout onder een afdek
waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte
omdat alle energie gaat zitten in het verdampen
van vocht. Dit geeft veel rook en roetaanslag op de
deur van het toestel en in de schoorsteen. De
waterdamp condenseert in het toestel en kan langs

12 Wijzigingen op grond van technische verbeteringen voorbehouden
naden uit het toestel lekken en zwarte vlekken op
de vloer geven. De waterdamp kan ook in de
schoorsteen condenseren en creosoot vormen.
Creosoot is zeer brandbaar en kan schoor-
steenbrand veroorzaken.
Aanmaken
U kunt controleren of de schoorsteen voldoende trek
heeft door boven de vlamplaat een prop krantenpapier
aan te steken. Bij een koude schoorsteen is er vaak
onvoldoende trek in de schoorsteen en kan er rook in
de kamer komen. Door het toestel op de hier beschre-
ven manier aan te maken, voorkomt u dit probleem.

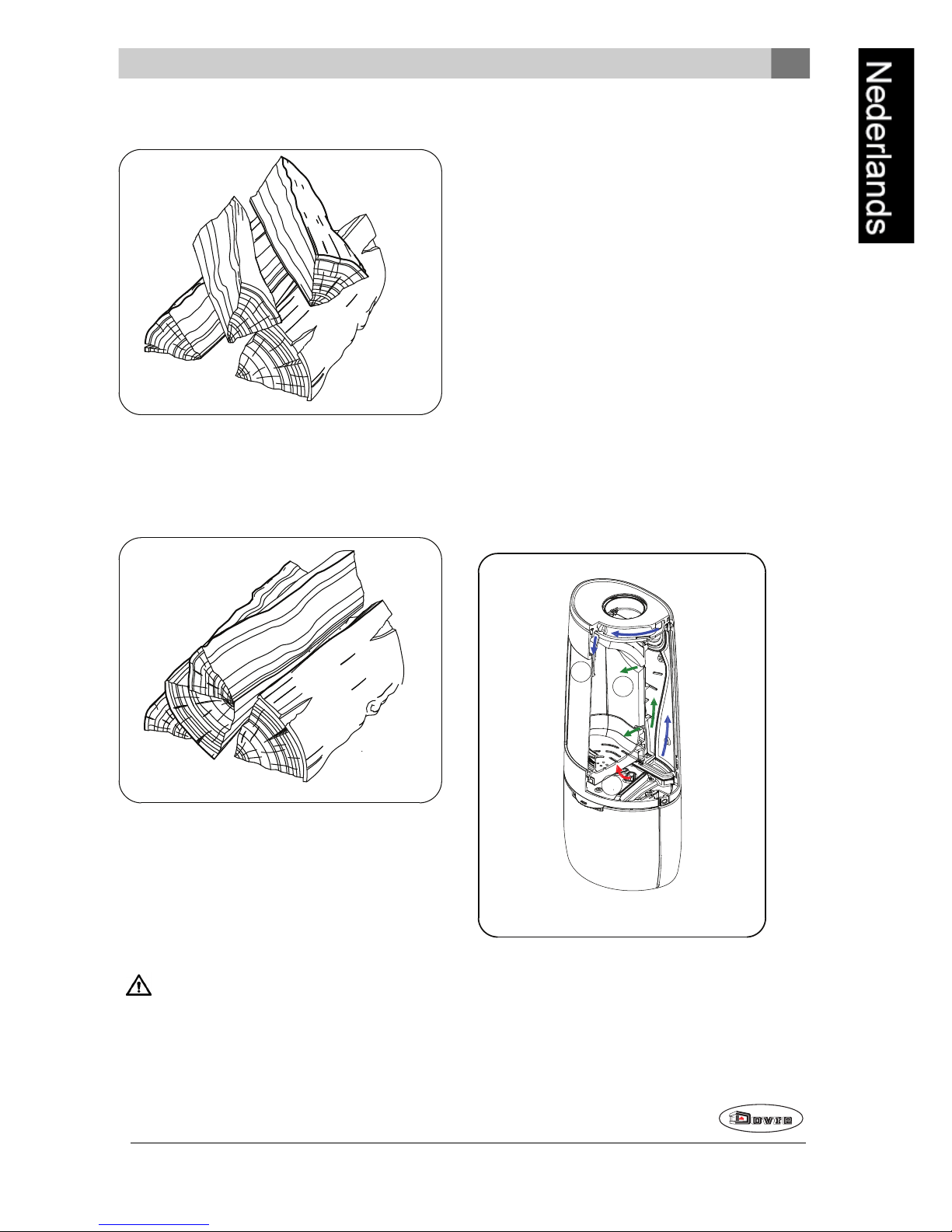

1. Stapel twee lagen middelgrote houtblokken kruis-
lings op elkaar.
2. Stapel bovenop de houtblokken twee à drie lagen
aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de aan-
maakhoutjes en steek het aanmaakblokje aan vol-
gens de instructies op de verpakking.
09-20500-016
4. Sluit de deur van het toestel en zet de primaire
luchtinlaat en de secundaire luchtinlaat van het toe-
stel open; zie volgende figuur.
5. Laat het aanmaakvuur flink doorbranden totdat het
een gloeiend houtskoolbed is geworden. Hierna
kunt u een volgende vulling doen en het toestel
gaan regelen; zie de paragraaf "Stoken met hout".
09-20021-096
ABC
C:
o o o Primaire lucht open (tijdens aanmaken)
o o Secundaire lucht open (glasspoeling)
o Lucht voor naverbranding open
B:
o o Secundaire lucht open (glasspoeling)
o Lucht voor naverbranding open
A:
o Lucht voor naverbranding open
(voor goede verbranding nooit helemaal slui-
ten)
Stoken met hout
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

Wijzigingen op grond van technische verbeteringen voorbehouden 13
Losse stapeling
09-20500-017
Bij een losse stapeling verbrandt het hout vlug omdat
de zuurstof elk stuk hout gemakkelijk kan bereiken.
Gebruik een losse stapeling als u kort wilt stoken.
Compacte stapeling
09-20500-018
Bij een compacte stapeling verbrandt het hout lang-
zamer omdat de zuurstof maar enkele stukken hout
kan bereiken. Gebruik een compacte stapeling als u
langer wilt stoken.
4. Sluit de deur van het toestel.
5. Sluit de primaire luchtinlaat en laat de secundaire
luchtinlaat open staan.
Vul het toestel voor maximaal een derde.
Maximale hoeveelheid hout
Om continu te kunnen stoken tegen het nominale ver-
mogen, moet er iedere 45 minuten hout worden bij-
gevuld. Als u de hoeveelheid hout per keer vermindert,
kunt u vaker bijvullen. Elke kachel is ontworpen om te
werken met een bepaalde maximale hoeveelheid
hout. Als u een grotere hoeveelheid hout gebruikt,
wordt de warmte-afgifte groter: Daardoor kan de haard
overbelast raken en kunnen er onderdelen worden
beschadigd.
Toegestane maximale hoeveelheid brandstof voor
hout met een vochtpercentage van 15%:
BOLD 7 KW heeft een maximale vulling van 1,5 kg
hout per 45 minuten. Vul de verbrandingskamer voor
maximaal één derde en vul nooit hout boven de ope-
ningen voor secundaire lucht.
Regeling verbrandingslucht
Het toestel heeft diverse voorzieningen voor de lucht-
regeling; zie volgende figuur.
09-20021-095
1
2
3
Het toestel heeft één luchtschuif die zowel de primaire
lucht als de secundaire lucht regelt. Als de luchtschuif
in positie 3 staat, is de primaire en secundaire lucht-
inlaat open. Naarmate de luchtschuif verder wordt
dichtgedraaid, sluit de primaire luchtinlaat en daarna
de secundaire luchtinlaat. Als de luchtschuif geheel

14 Wijzigingen op grond van technische verbeteringen voorbehouden
gesloten in positie 1 staat, blijft een kleine lucht-
opening open om de naverbranding onder de vlamp-
laat te verzorgen.
09-20021-096
ABC
De primaire lucht regelt de lucht onder het rooster (1).
De secundaire lucht regelt de lucht voor het glas (air-
wash) (2).
De achterwand heeft onder de vlamplaat permanente
luchtopeningen (3) die zorgen voor de naverbranding.
Adviezen
Stook nooit met open deur.
Stook het toestel regelmatig flink door.
Als u langdurig op lage stand stookt, kan zich
in de schoorsteen een afzetting vormen van
teer en creosoot. Teer en creosoot zijn zeer
brandbaar. Als de afzetting van deze stoffen te
groot wordt, kan bij een plotselinge hoge tem-
peratuur een schoorsteenbrand ontstaan. Door
regelmatig flink doorstoken, verdwijnen even-
tuele afzettingen van teer en creosoot.
Daarnaast kan zich bij te laag stoken teer afzet-
ten op de ruit en deur van het toestel.
Bij een milde buitentemperatuur is het dus
beter om het toestel een paar uur intens te
laten branden, dan lange tijd laag te stoken.
Regel de luchttoevoer met de luchtschuif.
De luchtinlaat belucht niet alleen het vuur maar
ook het glas, zodat het glas niet snel vervuilt.
Zet de primaire luchtinlaat tijdelijk open als de lucht-
toevoer via de secundaire luchtinlaat onvoldoende
is of als u het vuur wilt aanwakkeren.
Regelmatig een kleine hoeveelheid houtblokken bij-
vullen is beter dan veel houtblokken tegelijk.
Doven van het vuur
Vul geen brandstof bij en laat de kachel gewoon uit-
gaan. Als een vuur wordt getemperd door de lucht-
toevoer te verminderen, komen schadelijke stoffen
vrij. Laat daarom het vuur vanzelf uitbranden. Houd
toezicht op het vuur totdat het goed is gedoofd. Als
het vuur volledig is gedoofd kunnen alle luchtschuiven
worden gesloten.
Ontassen
Na het stoken van hout blijft een relatief kleine hoe-
veelheid as over. Dit asbed is een goede isolator voor
de stookbodem en geeft een betere verbranding. Laat
daarom gerust een dun laagje as op de stookbodem lig-
gen.
De luchttoevoer door de stookbodem mag echter niet
worden belemmerd en er mag zich geen as ophopen
achter een gietijzeren binnenplaat. Verwijder daarom
regelmatig de overtollige as.
09-20021-097
21
1. Open de deur van het toestel.
2. Gebruik het trekschepje om de overtollige assen

Wijzigingen op grond van technische verbeteringen voorbehouden 15
door het rooster in de aslade te schrapen
3. Verwijder de aslade met behulp van de bij-
geleverde handschoen en leeg de aslade.
4. Plaats de aslade terug en sluit de deur van het toe-
stel.
Nevel en mist
Nevel en mist belemmeren de afvoer van rookgassen
door de schoorsteen. Rook kan neerslaan en stank-
overlast geven. Als het niet echt nodig is, kunt u bij
nevel en mist beter niet stoken.
Eventuele problemen
Raadpleeg de bijlage "Diagnoseschema" om even-
tuele problemen bij het gebruik van het toestel op te
lossen.
Onderhoud
Volg de onderhoudsinstructies in dit hoofdstuk om het
toestel in goede staat te houden.
Schoorsteen
In veel landen bent u wettelijk verplicht de schoor-
steen te laten controleren en onderhouden.
Aan het begin van het stookseizoen: laat de schoor-
steen vegen door een erkend schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen
lange tijd niet is gebruikt: laat de schoorsteen con-
troleren op roet.
Na afloop van het stookseizoen: sluit de schoor-
steen af met een prop krantenpapier.
Schoonmaken en ander
regelmatig onderhoud
Maak het toestel niet schoon wanneer het nog
warm is.
Maak de buitenkant van het toestel schoon met
een droge niet pluizende doek.
Na afloop van het stookseizoen kunt u de binnenkant
van het toestel goed schoonmaken:
Verwijder eventueel eerst de vuurvaste bin-
nenplaten. Zie het hoofdstuk "Installatie" voor
instructies voor het verwijderen en aanbrengen van
binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Verwijder de vlamplaat boven in het toestel en
maak deze schoon.
Vuurvaste binnenplaten controleren
De vuurvaste binnenplaten zijn verbruiksonderdelen
die aan slijtage onderhevig zijn. Vermiculiet bin-
nenplaten zijn kwetsbaar. Stoot niet met houtblokken
tegen de binnenplaten. Controleer de binnenplaten
regelmatig en vervang ze indien nodig.
Zie het hoofdstuk "Installatie" voor instructies voor
het verwijderen en aanbrengen van binnenplaten.
De isolerende vermiculiet of chamotte bin-
nenplaten kunnen haarscheuren gaan ver-
tonen, maar dat heeft geen nadelig effect op
hun werking.
Gietijzeren binnenplaten gaan lang mee als u
regelmatig as verwijdert die zich mogelijk
erachter ophoopt. Als opgehoopte as achter
een gietijzeren plaat niet wordt verwijderd, kan
de plaat de warmte niet meer afgeven aan de
omgeving en kan de plaat vervormen of scheu-
ren.
Laat het toestel nooit branden zonder de vuur-
vaste binnenplaten.
Glas schoonmaken
Goed schoongemaakt glas neemt minder snel vuil op.
Ga als volgt te werk:
1. Verwijder stof en loszittend roet met een droge
doek.
2. Maak het glas schoon met kachelruitenreiniger:
a. Breng kachelruitenreiniger aan op een keu-
kenspons, wrijf het gehele glasoppervlak in en
laat even inwerken.
b. Verwijder het vuil met een vochtige doek of
keukenpapier.
3. Maak het glas nogmaals schoon met een gewoon
glasreinigingsproduct.

16 Wijzigingen op grond van technische verbeteringen voorbehouden
4. Wrijf het glas schoon met een droge doek of keu-
kenpapier.
Gebruik geen schurende of bijtende producten om
het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw han-
den te beschermen.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Voorkom dat kachelruitreiniger tussen het glas
en de gietijzeren deur loopt.
Onderhoud geëmailleerde kachel
Reinig het toestel nooit als het nog warm is. Het rei-
nigen van het geëmailleerde oppervlak van de kachel
kunt u het beste doen met zachte groene zeep en
lauw water. Gebruik zo min mogelijk water, wrijf het
oppervlak goed droog en voorkom roestvorming.
Gebruik nooit staalwol of een ander schuurmiddel. Zet
nooit een waterketel direct op een geëmailleerde
kachel; gebruik een onderzetter en voorkom bescha-
digingen. Let erop dat er geen agressieve zure pro-
ducten op geëmailleerde onderdelen komen.
Smeren
Hoewel gietijzer enigszins zelfsmerend is, moet u
bewegende delen toch regelmatig smeren.
Smeer de bewegende delen (zoals gelei-
dersystemen, scharnierpennen, grendels en lucht-
schuiven) met hittevast vet dat verkrijgbaar is bij
de vakhandel.
Lakbeschadigingen bijwerken
Kleine lakbeschadigingen kunt u bijwerken met een
spuitbus speciale hittebestendige lak die verkrijgbaar
is bij uw leverancier.
Het geëmailleerde oppervlak bij-
werken
Emailleren is een artisanaal proces dat maakt dat er
kleine kleurverschillen en beschadigingen op het toe-
stel kunnen voorkomen. De toestellen ondergaan in
de fabriek een visuele controle, dat wil zeggen, de con-
troleur kijkt op een afstand van 1 meter gedurende 10
seconden naar het oppervlak.
Eventuele beschadigingen die dan niet opvallen
worden als OK beschouwd. Bij het toestel is een spe-
ciale hittebestendige lak meegeleverd waarmee kleine
(transport) beschadigingen kunnen worden bijgewerkt.
Breng de hittebestendige lak in dunne laagjes aan en
laat het goed drogen voordat het toestel in gebruik
genomen wordt.
Sommige kleuren email zijn gevoelig voor ver-
andering van temperatuur. Hierdoor kan het voor-
komen dat de kleur verandert tijdens het gebruik
van het toestel. Als het toestel is afgekoeld keert
de oorspronkelijke kleur van het email terug.
Als geëmailleerde oppervlakken zeer heet worden
kunnen er haarscheurtjes ontstaan. Dit is een nor-
maal verschijnsel en heeft geen invloed op het func-
tioneren van de kachel.
Zorg dat de kachel niet wordt overbelast. Bij
overbelasting wordt de oppervlaktetemperatuur
extreem hoog en kan er blijvende schade aan
het email ontstaan.
Afdichting controleren
Controleer of het afdichtingskoord van de deur nog
goed afsluit. Afdichtkoord verslijt en moet tijdig wor-
den vervangen.
Controleer het toestel op luchtlekken. Kit eventuele
kieren dicht met kachelkit.
Laat de kit goed uitharden voordat u het toestel
aanmaakt, anders blaast het vocht in de kit op
en ontstaat opnieuw een lek.
Sluiting deur bijstellen
Controleer of de deur goed sluit. Indien nodig kan de
sluiting van de deur stakker of losser ingesteld worden
door de afstand van de sluitnok tot de deur te wijzigen.
Ga als volgt te werk:
1. Open de deur. De sluitnok (2) is nu zichtbaar en
toegankelijk, zie volgende figuur.
2. Draai de twee schroeven (1) los, waarmee de sluit-
nok is bevestigd.
3. Door een opvulplaatje (3) achter de sluitnok (2) te
verwijderen sluit de deur strakker. Als de deur te
strak sluit brengt u een extra opvulplaatje achter
de sluitnok aan.
4. Draai de twee schroeven van de sluitnok weer
vast en sluit de deur.

Wijzigingen op grond van technische verbeteringen voorbehouden 17
09-20021-094
2
3
1
Glas vervangen
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Ga als volgt te werk:
1. Schroef de vier glasbevestigingen met onderdelen
(3) en (4) los en verwijder het glas (2), zie volgende
figuur.
2. Controleer de glasafdichting en breng indien nodig
een nieuw afdichtkoord aan.
3. Plaats het nieuwe glas in de sponning en schroef
de glasbevestigingen vast.
09-20021-098
1
2
3
4
Wisselstukken BOLD
09-20021-099
01
02
03
04
05
06
07
08
09
10
BOLD 300/400
Pos. Artikelnr. Omschrijving Aantal
01 70.66559.021 stookbodem 1
02 70.77467.021 vuurkorf achter 1
03 70.77466.021 vuurkorf rechs 1
04 70.77465.021 vuurkorf links 1
05 70.76191.000 vlamplaat 1
06 70.77564.000 binnenplaat achter 1
07 70.77563.000 binnenplaat zijkant
rechts
1
08 70.77562.000 binnenplaat zijkant
links
1
09 70.77458.021 vuurkorf 1
10 70.05216.000 aslade 1
11 70.26384.000 gebogen glas 1
12 70.26101.041 servicekit glas-
bevestiging
1
13 70.79870.000 servicekit koord 6mm 1
14 70.79869.000 servicekit koord 8mm 1
15 70.79868.000 servicekit band zelf-
klevend
1
16 70.72629.000 servicekit veer zelf-
sluitende deur
1
17 70.64315.000 servicekit sluiting 1

Bijlage 1: Technische gegevens
Model BOLD 300/400
Nominaal vermogen 7 kW
Schoorsteenaansluiting (diameter) 150 mm
Gewicht 130 kg - 145 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lengte 35 cm
Massadebiet van rookgassen 5,6 g/s
Rookgastemperatuur gemeten in de meetsectie 246 °C
Temperatuur gemeten aan de uitgang van het toestel 356 °C
Minimum trek 12 Pa
CO-emissie (13%O2) 0,10 %
NOx-emissie (13% O2) 90 mg/Nm³
CnHm-emissie (13%O2) 102 mg/Nm³
Stofemissie 22 mg/Nm³
Stofemissie volgens NS3058-NS3059 - gr/kg
Rendement 80 %
18 Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 19
Bijlage 2: Afmetingen
BOLD 300
09-20021-103
1 0 1 0
2 6 0
1 5 0
8 5 0
2 4 0
1 5 0
4 2 0
1 5 0
4 9 0
1 6 5

BOLD 400
09-20021-102
1 1 3 0
3 8 0
3 7 5
9 8 5
4 1 5
1 0 0 1 5 0
4 9 0
1 9 0
1 5 0
20 Wijzigingen op grond van technische verbeteringen voorbehouden
