INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING HOUTKACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE
INSTALLATION ET MODE D’EMPLOI POELE A BOIS
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA
ISTRUZIONI PER L'INSTALLAZIONE E L'USO STUFA A LEGNA
03.27637.100 - 02/2012
Inbouwhaard 2180CBGD, 2180CBC
2180CBS, 2180CBBS

2Wijzigingen op grond van technische verbeteringen voorbehouden
Inhoudsopgave
Inleiding 3
Conformiteitsverklaring 3
Veiligheid 4
Installatiecondities 4
Algemeen 4
Schoorsteen 4
Ventilatie van de ruimte 5
Vloer en wanden 6
Productbeschrijving 6
Installatie 7
Voorbereiding 7
Buitenluchtaansluiting toepassen 10
Inbouwen in een nieuwe schouw 11
Gebruik 13
Eerste gebruik 13
Brandstof 13
Aanmaken 14
Stoken met hout 14
Regeling van de verbrandingslucht 15
Doven van het vuur 15
Ontassen 15
Nevel en mist 16
Eventuele problemen 16
Onderhoud 16
Schoorsteen 16
Schoonmaken en ander regelmatig
onderhoud 16

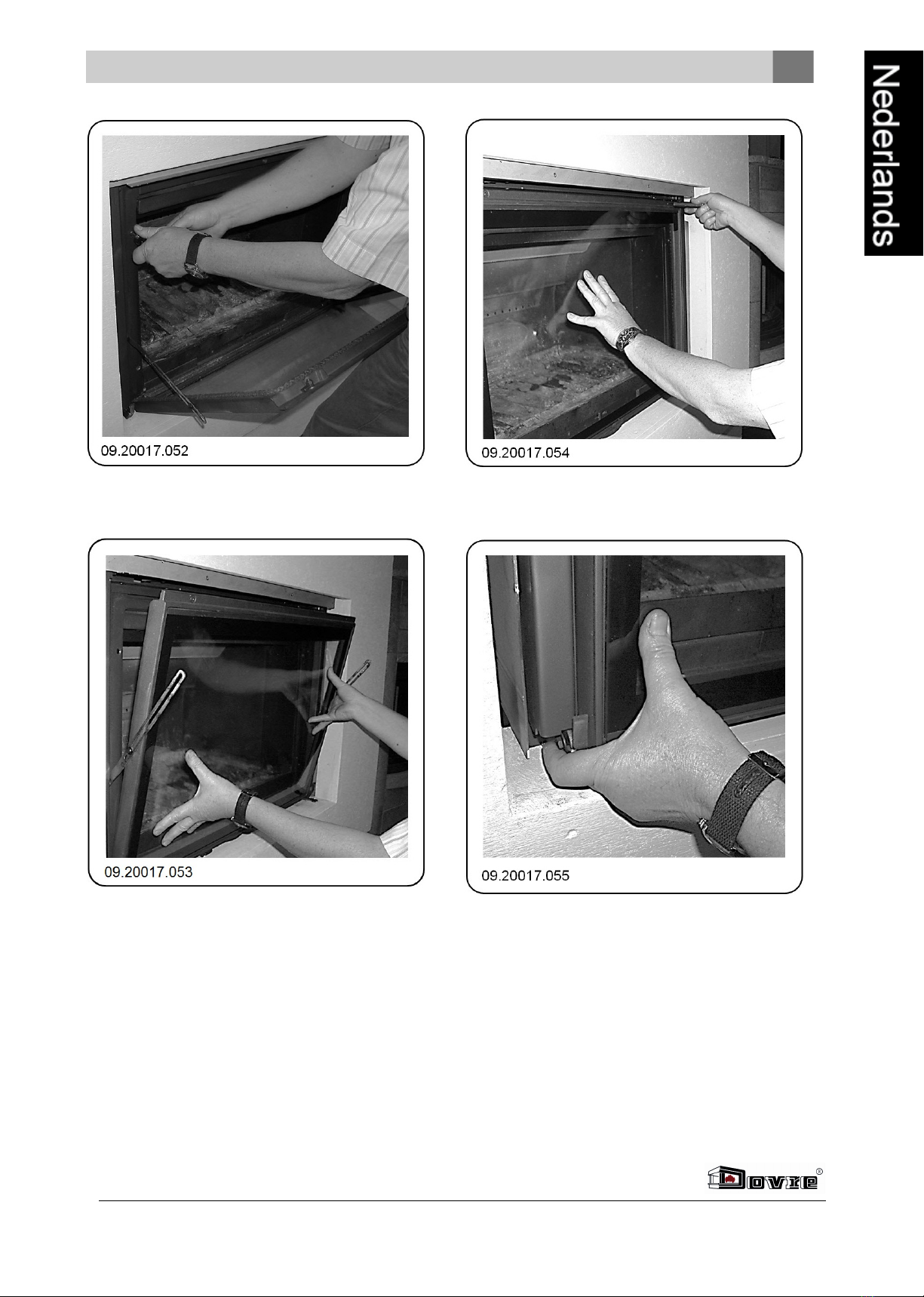

Panaromische liftdeur van het model
2180CBGD 18
Bijlage 1: Technische gegevens 22
Bijlage 2: Afmetingen 23
Bijlage 3: Afstand tot brandbaar materiaal 26
Bijlage 4: Diagnoseschema 27
Index 28

Wijzigingen op grond van technische verbeteringen voorbehouden 3
Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van
DOVRE heeft u gekozen voor een kwaliteitsproduct.
Dit product maakt deel uit van een nieuwe generatie
energiezuinige en milieuvriendelijke
verwarmingstoestellen. Deze toestellen maken
optimaal gebruik van zowel convectiewarmte als
stralingswarmte.
Uw DOVRE toestel is geproduceerd met de
modernste productiemiddelen. Mocht er
onverhoopt toch iets mankeren aan uw toestel, dan
kunt u altijd een beroep doen op de DOVRE
service.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een
woonruimte. Het moet hermetisch worden
aangesloten op een goedwerkende schoorsteen.
Wij adviseren u het toestel te laten installeren door
een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld
worden voor problemen of schade door een
onjuiste installatie.
Bij installatie en gebruik moeten de hierna
beschreven veiligheidsvoorschriften in acht
worden genomen.
In deze handleiding leest u hoe u het DOVRE
verwarmingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als u aanvullende informatie
of technische gegevens wilt of een installatie-
probleem heeft, neemt u dan eerst contact op met uw
leverancier.
© 2012 DOVRE NV
Conformiteitsverklaring
Notified body: 2013
Hierbij verklaart
Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,
dat inbouwhaarden 2180CBGD, 2180CBC, 2180CBS
en 2180CBBS conform EN 13229 geproduceerd zijn.
Weelde 20-05-2006
In het kader van een continue productverbetering,
kunnen specificaties van het geleverde toestel
afwijken van de beschrijving in deze brochure, zonder
voorafgaande kennisgeving.
DOVRE N.V.
Nijverheidsstraat 18 Tel : [phone]
B-2381 Weelde Fax : [phone]
België E-mail : [e-mail]

4Wijzigingen op grond van technische verbeteringen voorbehouden
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor installatie,
gebruik en onderhoud voordat u het toestel in
gebruik neemt.
Het toestel moet worden geïnstalleerd
overeenkomstig de wetgeving en voorschriften
van uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het
installeren van het toestel.
Lees de instructies voor installatie, gebruik en
onderhoud die met het toestel zijn
meegeleverd.
Laat het toestel bij voorkeur installeren door
een bevoegd installateur. Deze is op de hoogte
van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor
verwarmingsdoeleinden. Alle oppervlaktes,
inclusief het glas en de aansluitbuis kunnen
zeer heet worden (meer dan 100°C)! Gebruik
voor de bediening een koude hand of een
hittebestendige handschoen.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in de
nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen in
de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de
betreffende schoorsteen te laten reinigen.
Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van
het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Zorg voor voldoende ventilatie van de ruimte
waar het toestel wordt geplaatst. Bij
onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden. Zie
het hoofdstuk "Installatiecondities" voor meer
informatie over ventilatie.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een goed
werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of
verzekeringsmaatschappij naar eventuele
specifieke vereisten en voorschriften.
Schoorsteen
De schoorsteen is nodig voor:
Het afvoeren van de verbrandingsgassen door
natuurlijke trek.
De warme lucht in de schoorsteen is lichter
dan de buitenlucht en stijgt daarom omhoog.
Het aanzuigen van lucht, nodig voor de verbranding
van de brandstof in het toestel.
Een niet goed werkende schoorsteen kan tijdens het
openen van de deur rookterugslag geven. Schade
ontstaan door rookterugslag is uitgesloten van
garantie.
Sluit niet meerdere toestellen (bijvoorbeeld ook
nog een centraleverwarmingsketel) op
dezelfde schoorsteen aan, tenzij lokale of
nationale regelgeving hierin voorziet.
Vraag uw installateur om advies over de schoorsteen.
Raadpleeg de Europese norm EN13384 voor een
juiste berekening van de schoorsteen.
De schoorsteen moet aan de volgende voorwaarden
voldoen:
De schoorsteen moet gemaakt zijn van vuurvast
materiaal, bij voorkeur keramiek of roestvrij staal.

Wijzigingen op grond van technische verbeteringen voorbehouden 5
De schoorsteen moet luchtdicht en goed gereinigd
zijn en voldoende trek garanderen.
Een trek/onderdruk van 15-20Pa tijdens
normale belasting is ideaal.
De schoorsteen moet - vertrekkend van de uitgang
van het toestel - zo verticaal mogelijk lopen.
Richtingsveranderingen en horizontale stukken
verstoren de afvoer van verbrandingsgassen en
veroorzaken mogelijk roetophoping.
De binnenmaten mogen niet te groot zijn, om te
voorkomen dat de verbrandingsgassen te sterk
afkoelen waardoor de trek minder wordt.
De schoorsteen moet bij voorkeur dezelfde
diameter hebben als de aansluitkraag.
Voor de nominale diameter: zie de bijlage
"Technische gegevens". Als het rookkanaal
goed is geïsoleerd, kan de diameter eventueel
wat groter zijn (maximaal tweemaal de sectie
van de aansluitkraag).
De sectie (oppervlakte) van het rookkanaal moet
constant zijn. Verwijdingen en (vooral)
vernauwingen verstoren de afvoer van
verbrandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de
schoorsteen: let erop dat de kap niet de uitmonding
van de schoorsteen vernauwt en dat de kap niet de
afvoer van verbrandingsgassen belemmert.
De schoorsteen moet uitmonden in een zone die
niet wordt verstoord door omliggende gebouwen,
vlakbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet
geïsoleerd zijn.
De schoorsteen moet minimaal 4meter hoog zijn.
Als vuistregel geldt: 60cm boven de nok van het
dak.
Als de nok van het dak meer dan 3meter is
verwijderd van de schoorsteen: houd de maten aan
die in de volgende figuur zijn aangegeven. A = het
hoogste punt van het dak binnen een afstand van
3meter.
Ventilatie van de ruimte
Voor een goede verbranding heeft het toestel lucht
(zuurstof) nodig. Die lucht wordt via regelbare
luchtinlaten aangevoerd vanuit de ruimte waar het
toestel is geplaatst.
Bij onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden.
Een vuistregel is dat de luchttoevoer 5,5cm²/kW
moet zijn. Extra ventilatie is nodig:
Als het toestel in een ruimte staat die goed is
geïsoleerd.
Als er mechanische ventilatie is, bv een centraal
afzuigsysteem of een afzuigkap in een open
keuken.
U kunt voor extra ventilatie zorgen door een
ventilatierooster in de buitenmuur te laten plaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals
een wasdroger, ander verwarmingstoestel of
badkamerventilator) een eigen buitenluchtaanvoer
hebben, of zijn uitgeschakeld wanneer u het toestel
stookt.
U kunt het toestel ook aansluiten op
buitenluchtaanvoer. Hiervoor is een aansluitset
meegeleverd. Extra ventilatie is dan niet nodig.

6Wijzigingen op grond van technische verbeteringen voorbehouden
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet
voldoende draagvermogen hebben. Voor het gewicht
van het toestel: zie de bijlage "Technische gegevens".
In de vloer onder het toestel en in de wanden
rond het toestel mogen zich geen elektrische
leidingen bevinden.
Onder het toestel moeten alle brandbare
materialen verwijderd zijn of beschermd zijn
met minimaal 6 cm betonplaat.
Brandbare wanden grenzend aan het toestel
moeten beschermd worden met minimaal 10
cm stenen wand en 5 cm isolatie.
Bescherm niet-brandbare wanden grenzend
aan het toestel met minimaal 2,5 cm isolatie ter
voorkoming van scheurvorming.
Bescherm een brandbare vloer door middel van
een onbrandbare vloerplaat tegen warmte-
uitstraling en eventueel uitvallende assen. Zie
de bijlage "Afstand tot brandbaar materiaal".
Zorg voor voldoende afstand tussen het toestel
en brandbare materialen zoals meubels.
Zorg voor voldoende ventilatie rondom
brandbare materialen zoals een sierbalk. Zie
bijlage "Afstand tot brandbaar materiaal".
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Plaats geen brandbare materialen binnen 50
cm van de eventuele convectie-
uitlaatopeningen.
Productbeschrijving
1. Aansluitkraag
2. Klep
3. Grendel
4. Klepbedienng
5. Primaire luchtschuif
6. Secundaire luchtschuif
7. Deur
8. Stookbodem
Kenmerken van het toestel
Het toestel is uitgerust met uitneembare vlamplaat,
vuurkorf en stookbodem.
Gietijzeren binnenplaten beschermen de
verbrandingskamer en geven warmte door aan
de omgeving.
Het toestel wordt standaard geleverd met een
aansluitset voor de buitenluchttoevoer.
Het toestel is voorzien van een aansluitkraag die
de mogelijkheid biedt tot zowel een verticale
aansluiting als een aansluiting onder een hoek van
45°.
Het toestel wordt geleverd met een losse
handgreep (A)om de deur te openen, de
zogenaamde "koude hand"; zie volgende figuur.
Het toestel is voorzien van een uitneembare
aslade. Gebruik hiervoor de koude hand.

Wijzigingen op grond van technische verbeteringen voorbehouden 7
Aanvullend kenmerk model
2180CBGD
Het toestel is uitgerust met een panoramische
vlakke liftdeur. Het hiervoor benodigde
geleidingssysteem is demontabel.
Het toestel wordt geleverd met een losse
handgreep om de deur te openen, de zogenaamde
"koude hand"; zie volgende figuur.
Installatie
Voorbereiding
Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele gebreken.
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen (vlamplaat,
stookbodem, vuurkorf, asluik en aslade) uit het
toestel voordat u het toestel gaat installeren.
Door de demontabele onderdelen te
verwijderen, kunt u het toestel gemakkelijker
verplaatsen en beschadiging voorkomen.
Let bij het verwijderen van demontabele
onderdelen op hun oorspronkelijke positie, om
ze later weer op de juiste plaats te kunnen
aanbrengen.

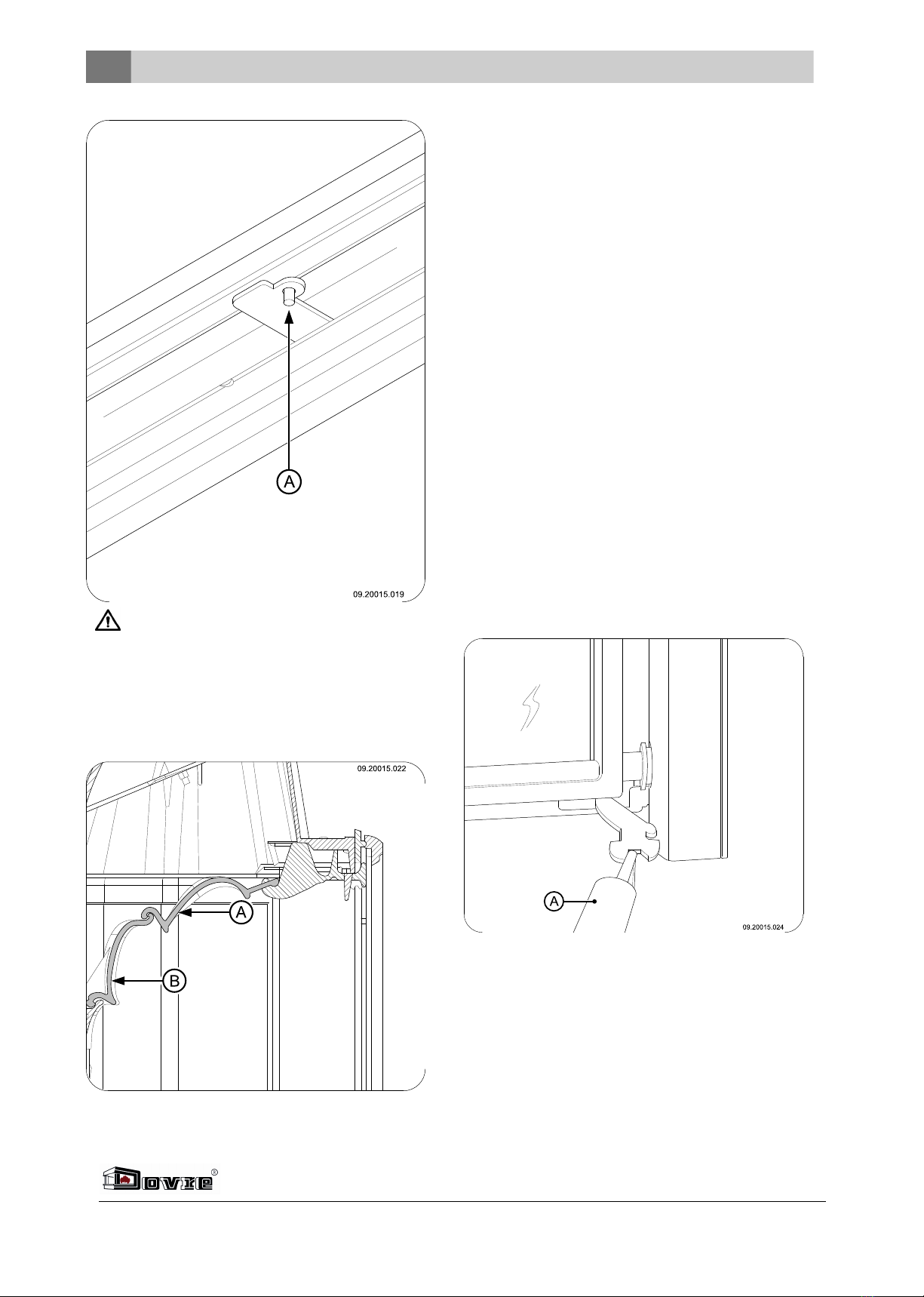

Opmerking: Bij model 2180CBGD dient eerst het
contragewicht gedeblokkeerd en de deur ontgrendeld
te worden. Volg onderstaande instructies.
1. Deblokkeer het contragewicht door de twee
bouten (A) te verwijderen; zie volgende figuur.
2. Ontgrendel de deur door de twee sluitingen boven
de deur naar binnen te draaien; zie volgende
figuur.

8Wijzigingen op grond van technische verbeteringen voorbehouden
Tijdens transport dienen zowel de deur als het
contragewicht geblokkeerd te zijn.
Vlamplaat demonteren
De vlamplaat bestaat uit twee delen (A) en (B); zie
volgende figuur.
1. Open de deur van het toestel met behulp van de
koude handgreep
2. Til deel (A) van de nokken aan de voorzijde en
vervolgens van deel (B).
3. Kantel deel (B) van de richel op de achterwand.
4. Neem beide delen via de deur uit he toestel.
Opmerking: Voor de montage van de vlamplaat volgt
u bovenstaande instructies in omgekeerde volgorde.
Stand van de klep afstellen
Het toestel is uitgerust met een klep die bediend wordt
door een klepstang. De stand van de klep is van
invloed op het rendement van de haard: hoe dichter de
klep kan worden afgesteld, hoe hoger het rendement.
Bij het open en sluiten van de deur wordt, via de
klepstang, de klep geopend en gesloten. De stand van
de klep is afhankelijk van de schoorsteentrek. Als de
deur sluit komt de klep automatisch in de juiste stand
te staan.
Bij model 2180CBGD is het nodig de klepstang met
behulp van de koude hand (A) in te drukken; zie
volgende figuur.
Als de deur gesloten is kan de klep geopend worden
door de klepstang iets in te drukken en vervolgens
naar links te bewegen; zie volgende figuur.

Wijzigingen op grond van technische verbeteringen voorbehouden 9
De positie van de klep kan bijgesteld worden.
1. Draai zowel de stelschroef (A) als de bout (B) los;
zie volgende figuur.
2. Draai de klep ten opzichte van de klepstang in de
gewenste positie; zie volgende figuur.
3. Draai bout (B) vast en daarna stelschroef (A) om
de klep vast te zetten op de klepstang..
Richting van de aansluitkraag
wijzigen
Als u in plaats van een verticale aansluiting een
aansluiting onder een hoek van 45° wilt, bijvoorbeeld
omdat het de aansluiting op een bestaand
rookgasafvoerkanaal vereenvoudigt, moet u de
aansluitkraag 180° draaien; zie de volgende figuur.
1. Maak de verbinding tussen klep en klepstang los
door de verbindingsschroef los te draaien.
2. Maak de verbinding tussen de aansluitkraag en de
rookvang los door de twee moeren M8 los te
draaien. De klepstang is nu aan de bovenzijde van
het toestel vrij.
3. Draai de schroef aan de onderzijde van het toestel
waarmee de klepstang aan het toestel bevestigd
is los.
4. Verwijder de klep en de klepstang.
Pas op dat de klep niet in het toestel valt bij het
verwijderen van de klepstang..
5. Til de aansluitkraag van de twee bouten.

10 Wijzigingen op grond van technische verbeteringen voorbehouden
6. Draai de aansluitkraag 180° en plaats de
aansluitkraag terug op de rookvang.
7. Plaats de klep en de klepstang terug en draai aan
de onderzijde de schroef waarmee de klepstang
aan het toestel bevestigd wordt vast.
8. Maak de boutverbinding tussen de aansluitkraag
en de rookvang door de twee moeren M8 vast te
draaien.
9. Gebruik kachelkit voor de afdichting tussen de
aansluitkraag en de rookvang.
De kachelkit is niet meegeleverd met het
toestel.

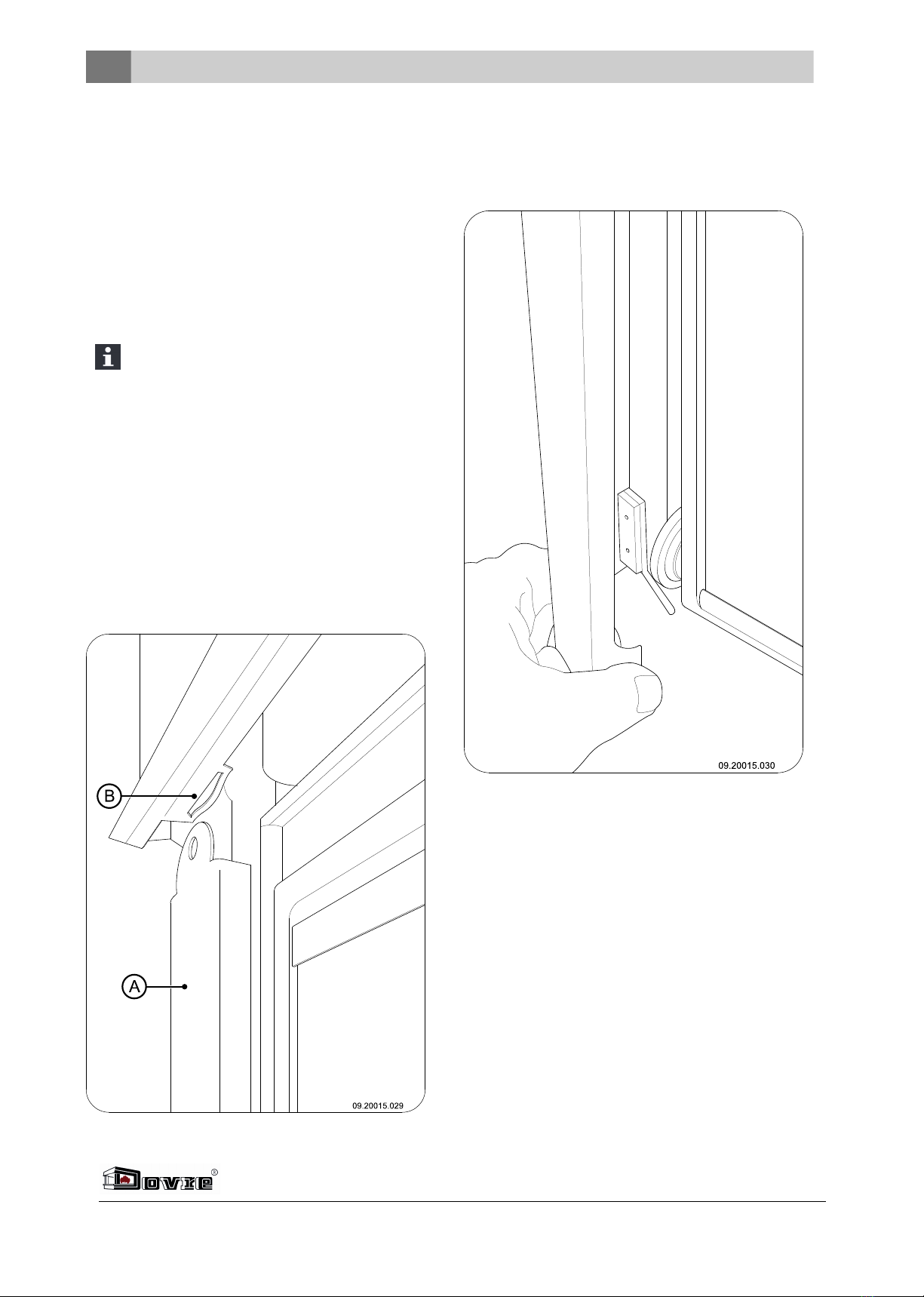

Zijpanelen monteren (alleen model
2180CBGD)
Model 2180CBGD wordt geleverd met twee
zijpanelen om aan de linker- en rechterzijde van het
toestel het loopwerk van het geleidingssysteem af te
dekken.
1. Steek de bovenzijde van het zijpaneel (A) in de
uitsparing (B) die zich aan de bovenzijde van het
toestel bevind; zie volgende figuur.
2. Plaats de onderkant van het zijpaneel tegen het
toestel. Door middel van een magneet wordt het
paneel in de juiste positie gehouden; zie volgende
figuur.
Buitenluchtaansluiting
toepassen
Als het toestel wordt geplaatst in een ruimte die
onvoldoende is geventileerd, kunt u de aansluitset
voor het aanvoeren van buitenlucht op het toestel
aansluiten.
De luchtaanvoerbuis heeft een diameter van 100mm.
Bij toepassing van een gladde buis mag deze buis
maximaal 12meter lang zijn. Bij gebruik van
hulpstukken zoals bochten moet u per hulpstuk de
maximale lengte (12meter) met 1meter verminderen.

Wijzigingen op grond van technische verbeteringen voorbehouden 11

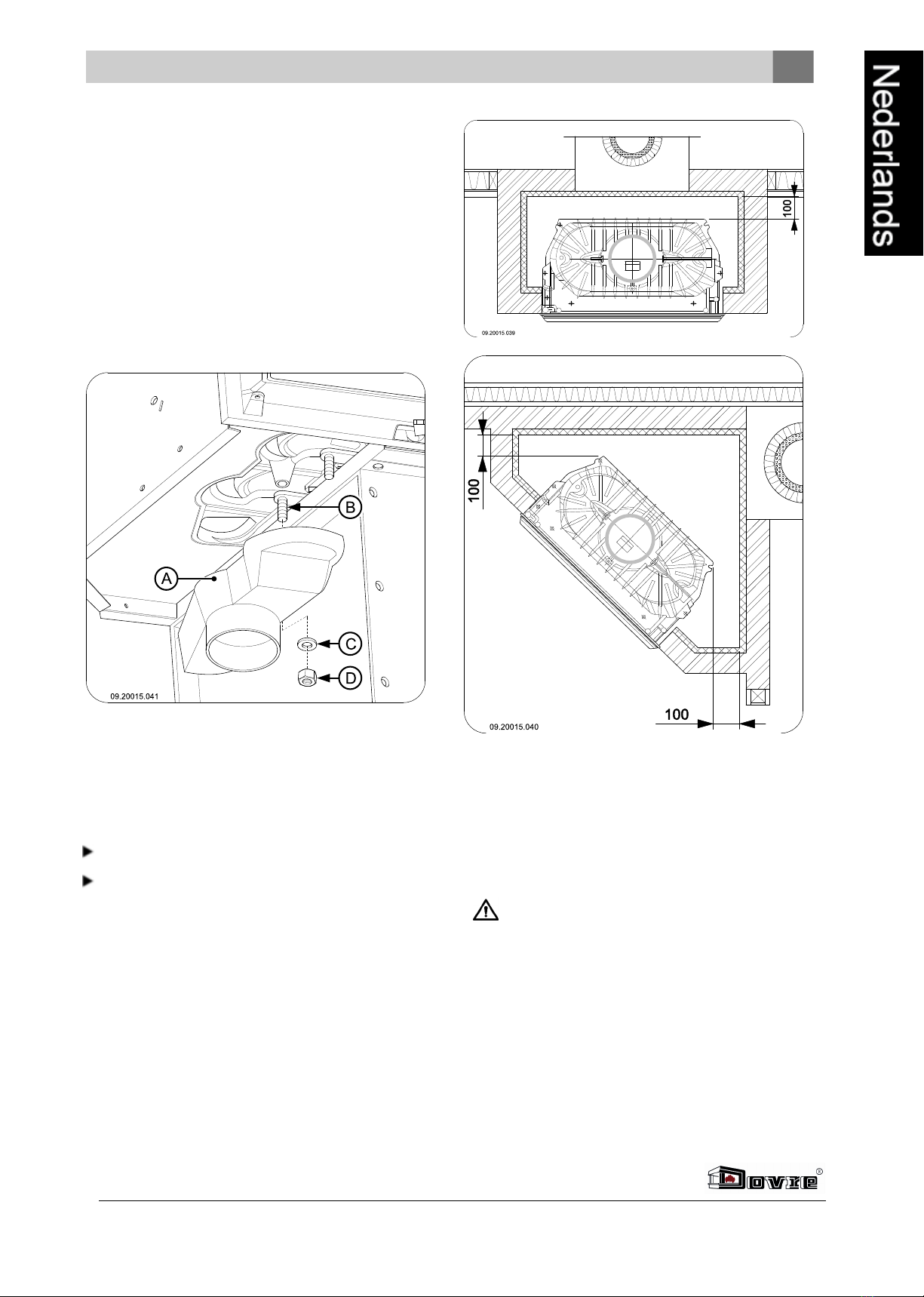

Buitenluchtaansluiting via de wand
of de vloer en de aansluitkraag
1. Maak een aansluitgat in de wand of vloer
(raadpleeg Bijlage 2, "Afmetingen", voor een
geschikte positie van het aansluitgat).
2. Sluit de luchtaansluitbuis hermetisch af op de
muur.
3. Monteer de aansluitkraag (A) op het draadeind M6
(B) met behulp van de moer (D) en de sluitring (C);
zie volgende figuur.
Inbouwen in een nieuwe
schouw
De installatie van de inbouwhaard bestaat uit twee
onderdelen:
De plaatsing en aansluiting van de inbouwhaard
De schouw rond de inbouwhaard opbouwen.
Inbouwhaard plaatsen en
aansluiten
1. Zet het toestel op de juiste hoogte, vlak en
waterpas.
2. Zorg dat tussen de bestaande wanden, voorzien
van de benodigde isolatie (zie het hoofdstuk
"Installatiecondities"), en de achterkant van het
toestel 100 mm vrije afstand is; zie de volgende
twee figuren.
3. Sluit het toestel hermetisch aan op de
schoorsteen.
4. Controleer de trek in de schoorsteen en de
afdichting van de aansluiting op het
rookgasafvoerkanaal door een klein hevig
proefvuur te maken van krantenpapier en droog
dun hout.
Wacht bij nieuw metselwerk tot het
metselwerk voldoende droog is.
5. Bij buitenluchtaansluiting: sluit de aanvoer van
buitenlucht aan op de aansluitset die u op het
toestel hebt gemonteerd.
Opbouw van de schouw
In de schouw maakt u de convectieruimte. In deze
ruimte moet lucht vrij kunnen bewegen. Er moet lucht
aangezogen kunnen worden voor de verbranding en

12 Wijzigingen op grond van technische verbeteringen voorbehouden
de door de inbouwhaard verwarmde lucht (de
convectielucht) moet vrij de te verwarmen ruimte in
kunnen stromen; zie volgende figuur
.
A convectieluchtstroom
B warmtestraling
C luchtaanvoer vanuit de te verwarmen ruimte
D buitenluchtaanvoer via de wand
E buitenluchtaanvoer via de vloer
Volg bij de bouw van de schouw de volgende
voorschriften voor de convectieruimte:
De bovenzijde van de convectieruimte moet
luchtdicht afgesloten zijn met een afsluitplaat van
onbrandbaar en hittebestendig materiaal.
De afsluitplaat moet waterpas liggen en minimaal
30 cm onder de rookgasopening in het plafond
geplaatst zijn.
Voor de toevoer van omgevingslucht moeten aan
de onderzijde van de schouw luchtinlaatroosters
geplaatst zijn. De minimale luchtinlaatopening is
250 cm2. Als de ruimte onvoldoende is
geventileerd, moet u zorgen voor aanvoer van
buitenlucht door middel van de meegeleverde
buitenluchtaansluitingsset of een optionele
luchtklepset met regelknop.
Aan de bovenzijde van de schouw en vlak onder de
afsluitplaat moeten luchtuitlaatroosters geplaatst
zijn. De minimale luchtuitlaatopening is 500 cm2.
De inlaatroosters en de uitlaatroosters zijn
optioneel verkrijgbaar.
Gebruik in de convectieruimte geen brandbaar
materiaal en voorkom de werking van
warmtebruggen bij het gebruik van
warmtegeleidende materialen.
Volg onderstaande instructie bij de opbouw van
de schouw:
1. Metsel de voet van de haard en plaats in dit
metselwerk de luchtinlaatroosters.
U kunt de luchtinlaatroosters aan alle kanten
van de voet plaatsen.
Zorg dat de deur van de haard vrij over het
plateau van de haard kan draaien.
2. Metsel de haard verder op tot aan de rookvang.
Zorg dat er altijd 2 mm speling blijft tussen de
inbouwhaard en metselwerk om de
warmteuitzetting van de inbouwhaard op te
vangen.
3. Bekleed desgewenst de binnenzijde van de
convectieruimte met reflecterend
isolatiemateriaal.
Extra bekleding van de convectieruimte
voorkomt onnodige warmteuitstraling naar
mogelijke buitenmuren en/of naast gelegen
ruimtes. Het voorkomt ook aantasting van de
spouwmuurisolatie.
4. Metsel de schouw verder af tot aan de
rookgasopening in het plafond.
De inbouwhaard mag niet het metselwerk
dragen. Gebruik een ondersteuning zoals een
draagijzer. Laat tussen de ondersteuning en
het toestel minimaal 3 mm speling.

Wijzigingen op grond van technische verbeteringen voorbehouden 13
5. Sluit de convectieruimte af met de afsluitplaat.
6. Plaats onder de afsluitplaat de
luchtuitlaatroosters.
7. Maak boven de afsluitplaat een opening om
eventuele drukopbouw te voorkomen.
De volgende figuur geeft een voorbeeld van de
plaatsing van een inbouwhaard in een schouw die
volgens bovenstaande instructies en voorschriften is
gebouwd.
L M
09.20015.043
A
B
C
D
E
F
G
HI
J
K
N
O
A Schoorsteen
B Afdichtstuk
C Afdekplaat
D Isolatie 10 cm
E Onbrandbare muur min. 10 cm (bv. gasbeton)
F Brandbare muur
G Convectieruimte
H Onbrandbaar plafond
I Brandbaar plafond
J Uitlaat convectielucht
K Isolatie
L Onbrandbare vloer
M Brandbare vloer
N Opening ter voorkoming van drukopbouw
O Aansluitbuis
Afwerking
1. Plaats alle gedemonteerde onderdelen op de juiste
plaats terug in het toestel.
2. Zorg dat de nieuw gebouwde schouw voldoende
droog is, voordat u gaat stoken.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Het toestel is nu klaar voor gebruik.
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, stook
het dan enkele uren flink door. Hierdoor zal de
hittebestendige lak uitharden. Hierbij kan wel wat rook
en geurhinder ontstaan. Zet eventueel in de ruimte
waar het toestel staat de ramen en deuren even open.

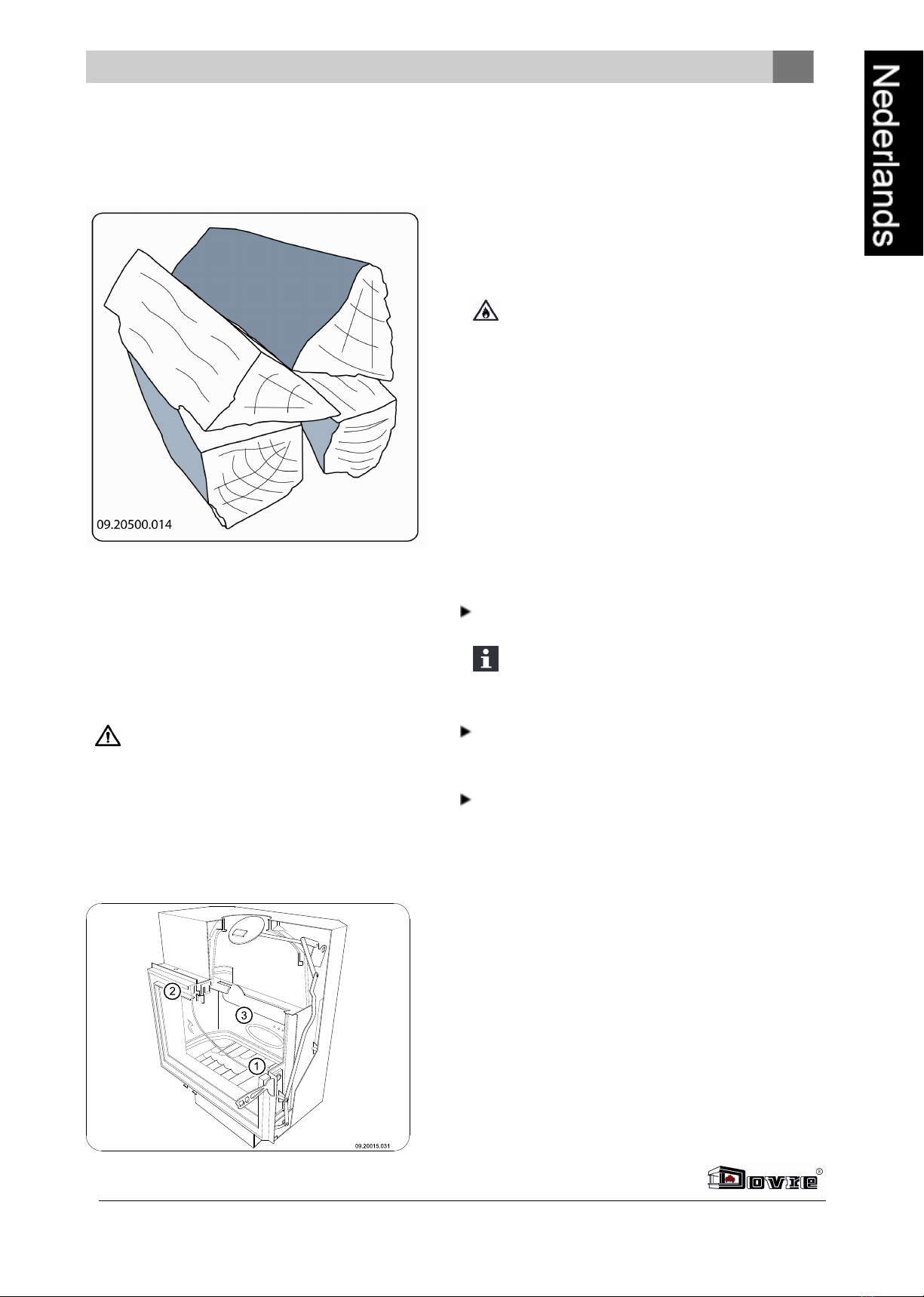

Brandstof
Dit toestel is alleen geschikt voor het stoken van
natuurlijk hout; gezaagd en gekloofd en voldoende
droog.
Gebruik geen andere brandstoffen, want die kunnen
leiden tot ernstige schade aan het toestel.
De volgende brandstoffen mag u niet gebruiken omdat
zij het milieu vervuilen, en omdat zij het toestel en de
schoorsteen sterk vervuilen waardoor
schoorsteenbrand kan ontstaan:
Behandeld hout, zoals sloophout, geverfd hout,
geïmpregneerd hout, verduurzaamd hout, multiplex
en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.
Hout
Gebruik bij voorkeur hard loofhout zoals eik, beuk,
berk en fruitbomenhout. Dit hout brandt langzaam
met rustige vlammen. Naaldhout bevat meer hars,
brandt sneller en geeft meer vonken.

14 Wijzigingen op grond van technische verbeteringen voorbehouden
Gebruik gedroogd hout met een vochtpercentage
van maximaal 20%. Hiervoor moet het hout
minstens 2 jaar zijn gedroogd.
Zaag het hout op maat en klief het als het nog vers
is. Vers hout klieft gemakkelijker en gekloven hout
droogt beter. Bewaar het hout onder een afdek
waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte
omdat alle energie gaat zitten in het verdampen
van vocht. Dit geeft veel rook en roetaanslag op de
deur van het toestel en in de schoorsteen. De
waterdamp condenseert in het toestel en kan langs
naden uit het toestel lekken en zwarte vlekken op
de vloer geven. De waterdamp kan ook in de
schoorsteen condenseren en creosoot vormen.
Creosoot is zeer brandbaar en kan
schoorsteenbrand veroorzaken.
Aanmaken
U kunt controleren of de schoorsteen voldoende trek
heeft door boven de vlamplaat een prop krantenpapier
aan te steken. Bij een koude schoorsteen is er vaak
onvoldoende trek in de schoorsteen en kan er rook in
de kamer komen. Door het toestel op de hier
beschreven manier aan te maken, voorkomt u dit
probleem.
1. Stapel twee lagen middelgrote houtblokken
kruislings op elkaar.
2. Stapel bovenop de houtblokken twee lagen
aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de onderste laag
aanmaakhoutjes en steek het aanmaakblokje aan
volgens de instructies op de verpakking.
4. Sluit de deur van het toestel en zet de primaire
luchtinlaat en de secundaire luchtinlaat van het
toestel open; zie volgende figuur.
5. Laat het aanmaakvuur flink doorbranden totdat het
een gloeiend houtskoolbed is geworden. Hierna
kunt u een volgende vulling doen en het toestel
gaan regelen; zie de paragraaf "Stoken met hout".
o= Open l= Dicht
Stoken met hout
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.
Losse stapeling

Wijzigingen op grond van technische verbeteringen voorbehouden 15
Bij een losse stapeling verbrandt het hout vlug omdat
de zuurstof elk stuk hout gemakkelijk kan bereiken.
Gebruik een losse stapeling als u kort wilt stoken.
Compacte stapeling
Bij een compacte stapeling verbrandt het hout
langzamer omdat de zuurstof maar enkele stukken
hout kan bereiken. Gebruik een compacte stapeling
als u langer wilt stoken.
4. Sluit de deur van het toestel.
5. Sluit de primaire luchtinlaat en laat de secundaire
luchtinlaat open staan.
Vul het toestel voor maximaal een derde.
Regeling van de
verbrandingslucht
Het toestel heeft diverse voorzieningen voor de
luchtregeling (zie figuur).
De primaire luchtschuif regelt de lucht onder het
rooster (1).
De secundaire luchtschuif regelt de lucht voor het glas
(air-wash) (2).
De achterwand heeft onder de vlamplaat permanente
luchtopeningen (3) die zorgen voor de naverbranding.
Adviezen
Stook het toestel regelmatig flink door.
Als u langdurig op lage stand stookt, kan zich
in de schoorsteen een afzetting vormen van
teer en creosoot. Teer en creosoot zijn zeer
brandbaar. Als de afzetting van deze stoffen te
groot wordt, kan bij een plotselinge hoge
temperatuur een schoorsteenbrand ontstaan.
Door regelmatig flink doorstoken, verdwijnen
eventuele afzettingen van teer en creosoot.
Daarnaast kan zich bij te laag stoken teer
afzetten op de ruit en deur van het toestel.
Bij een milde buitentemperatuur is het dus
beter om het toestel een paar uur intens te
laten branden, dan lange tijd laag te stoken.
Regel de luchttoevoer met de secundaire
luchtinlaat.
De secundaire luchtinlaat belucht niet alleen
het vuur maar ook het glas, zodat het glas niet
snel vervuilt.
Zet de primaire luchtinlaat tijdelijk open als de
luchttoevoer via de secundaire luchtinlaat
onvoldoende is of als u het vuur wilt aanwakkeren.
Regelmatig een kleine hoeveelheid houtblokken
bijvullen is beter dan veel houtblokken tegelijk.
Doven van het vuur
Vul geen brandstof bij en laat de kachel gewoon
uitgaan. Als een vuur wordt getemperd door de
luchttoevoer te verminderen, komen schadelijke
stoffen vrij. Laat daarom het vuur vanzelf uitbranden.
Houd toezicht op het vuur totdat het goed is gedoofd.
Als het vuur volledig is gedoofd kunnen alle
luchtschuiven worden gesloten.
Ontassen
Na het stoken van hout blijft een relatief kleine
hoeveelheid as over. Dit asbed is een goede isolator

16 Wijzigingen op grond van technische verbeteringen voorbehouden
voor de stookbodem en geeft een betere verbranding.
Laat daarom gerust een dun laagje as op de
stookbodem liggen.
De luchttoevoer door de stookbodem mag echter niet
worden belemmerd en er mag zich geen as ophopen
achter een gietijzeren binnenplaat. Verwijder daarom
regelmatig de overtollige as.
1. Open de deur van het toestel.
2. Klap het ontassingsluik (C) open; zie volgende
figuur.
3. Schuif de overtollige as met het meegeleverde
trekschepje in de aslade (A).
4. Verwijder en leeg de aslade met behulp van de
koude hand (B).
5. Plaats de aslade terug in het toestel en verwijder
de koude hand.
6. Sluit de deur van het toestel.
Nevel en mist
Nevel en mist belemmeren de afvoer van rookgassen
door de schoorsteen. Rook kan neerslaan en
stankoverlast geven. Als het niet echt nodig is, kunt u
bij nevel en mist beter niet stoken.
Eventuele problemen
Raadpleeg de bijlage "Diagnoseschema" om
eventuele problemen bij het gebruik van het toestel op
te lossen.
Onderhoud
Volg de onderhoudsinstructies in dit hoofdstuk om het
toestel in goede staat te houden.
Schoorsteen
In veel landen bent u wettelijk verplicht de
schoorsteen te laten controleren en onderhouden.
Aan het begin van het stookseizoen: laat de
schoorsteen vegen door een erkend
schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen
lange tijd niet is gebruikt: laat de schoorsteen
controleren op roet.
Na afloop van het stookseizoen: sluit de
schoorsteen af met een prop krantenpapier.
Schoonmaken en ander
regelmatig onderhoud
Maak het toestel niet schoon wanneer het nog
warm is.
Maak de buitenkant van het toestel schoon met
een droge niet pluizende doek.
Na afloop van het stookseizoen kunt u de binnenkant
van het toestel goed schoonmaken:
Verwijder eventueel eerst de vuurvaste
binnenplaten. Zie het hoofdstuk "Installatie" voor
instructies voor het verwijderen en aanbrengen van
binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Verwijder de vlamplaat boven in het toestel en
maak deze schoon.
Vuurvaste binnenplaten controleren
De vuurvaste binnenplaten zijn verbruiksonderdelen
die aan slijtage onderhevig zijn. Controleer de
binnenplaten regelmatig en vervang ze indien nodig.
Zie het hoofdstuk "Installatie" voor instructies voor
het verwijderen en aanbrengen van binnenplaten.
De isolerende vermiculite binnenplaten kunnen
haarscheuren gaan vertonen, maar dat heeft
geen nadelig effect op hun werking.

Wijzigingen op grond van technische verbeteringen voorbehouden 17
Gietijzeren binnenplaten gaan lang mee als u
regelmatig as verwijdert die zich mogelijk
erachter ophoopt. Als opgehoopte as achter
een gietijzeren plaat niet wordt verwijderd, kan
de plaat de warmte niet meer afgeven aan de
omgeving en kan de plaat vervormen of
scheuren.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Glas schoonmaken
Goed schoongemaakt glas neemt minder snel vuil op.
Ga als volgt te werk:
1. Verwijder stof en loszittende roet met een droge
doek.
2. Maak het glas schoon met kachelruitenreiniger:
a. Breng kachelruitenreiniger aan op een
keukenspons, wrijf het gehele glasoppervlak in
en laat even inwerken.
b. Verwijder het vuil met een vochtige doek of
keukenpapier.
3. Maak het glas nogmaals schoon met een gewoon
glasreinigingsproduct.
4. Wrijf het glas schoon met een droge doek of
keukenpapier.
Gebruik geen schurende of bijtende producten om
het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw
handen te beschermen.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Voorkom dat kachelruitreiniger tussen het glas
en de gietijzeren deur loopt.
Opmerking: Om toegang te krijgen tot het binnenglas
van de liftdeur van het model 2180CBGD kunt u de
deur 60° naar voren kantelen. Draai met een
schroevendraaier (A) de twee schroeven bovenin de
deur naar links; zie volgende figuur.
Smeren
Hoewel gietijzer enigszins zelfsmerend is, moet u
bewegende delen toch regelmatig smeren.
Smeer de bewegende delen (zoals
geleidersystemen, scharnierpennen, grendels en
luchtschuiven) met hittevast vet dat verkrijgbaar is
bij de vakhandel.
Afwerklaag bijwerken
Kleine lakbeschadigingen kunt u bijwerken met een
spuitbus speciaal hittebestendige lak die verkrijgbaar
is bij uw leverancier.
Afdichting controleren
Controleer of het afdichtingskoord van de deur nog
goed afsluit. Afdichtkoord verslijt en moet tijdig
worden vervangen.
Controleer het toestel op luchtlekken. Kit eventuele
kieren dicht met kachelkit.
Laat de kit goed uitharden voordat u het toestel
aanmaakt, anders blaast het vocht in de kit op
en ontstaat opnieuw een lek.

18 Wijzigingen op grond van technische verbeteringen voorbehouden
Panaromische liftdeur van het
model 2180CBGD
Model 2180CBGD is uitgerust met een panoramische
vlakke liftdeur. Het hiervoor benodigde
geleidingssysteem is demontabel en de positie van de
liftdeur kunt u bijstellen.
Geleidingssysteem demonteren
Volg voor de demontage onderstaande stappen.
1. Vergrendel het systeem door de twee sluitingen
boven de deur naar buiten te draaien; zie volgende
figuur.
2. Draai de twee schroeven boven in de deur naar
links; zie volgende figuur. De deur kantelt nu naar
voren.
3. Verwijder het front (met deur en
geleidingssysteem) van het bovenstel door de
schroeven links en rechts bovenaan te
verwijderen; zie volgende figuur.
4. Schroef het front van het toestel. Verwijder eerst
de onderste twee schroeven; zie volgende figuur.
5. Verwijder vervolgens de bovenste twee
schroeven. Blijf het front tegen het toestel
aandrukken met behulp van uw lichaam; zie
volgende figuur.

Wijzigingen op grond van technische verbeteringen voorbehouden 19
6. Sluit nu voorzichtig de naar voren gekantelde deur;
zie volgende figuur.
7. Vergrendel de deur; zie volgende figuur.
8. Pak aan de onderkant het front en de deur vast
aan het geleidingssysteem; zie volgende figuur.
9. Trek nu het front en de deur aan de benedenkant
naar voren; zie volgende figuur.

20 Wijzigingen op grond van technische verbeteringen voorbehouden
10. Kantel het geheel uit het toestel; zie volgende
figuur.
11. Het geleidingssysteem is nu vrij toegankelijk; zie
volgende figuur.
Opmerking: Voor de montage van het
geleidingssysteem volgt u bovenstaande stappen in
omgekeerde volgorde.
Sluiting liftdeur aanpassen
De positie van de deur ten opzichte van het front kan
bijgesteld worden. Het geleidingssysteem dient vrij
toegankelijk te zijn. Verwijder de afdekprofielen of het
eventueel gemonteerde kader.
1. Draai de bout aan de zijkant los en en stel de deur
bij door deze aan te drukken tegen het front. Draai
de bout weer vast; zie volgende figuur.
