INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING HOUTKACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE
INSTALLATION ET MODE D’EMPLOI POELE A BOIS
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA
REQUISITI PER L'INSTALLAZIONE E ISTRUZIONI PER L'USO STUFA A LEGNA
MONTERINGS- OG BRUKSANVISNING ILDSTED

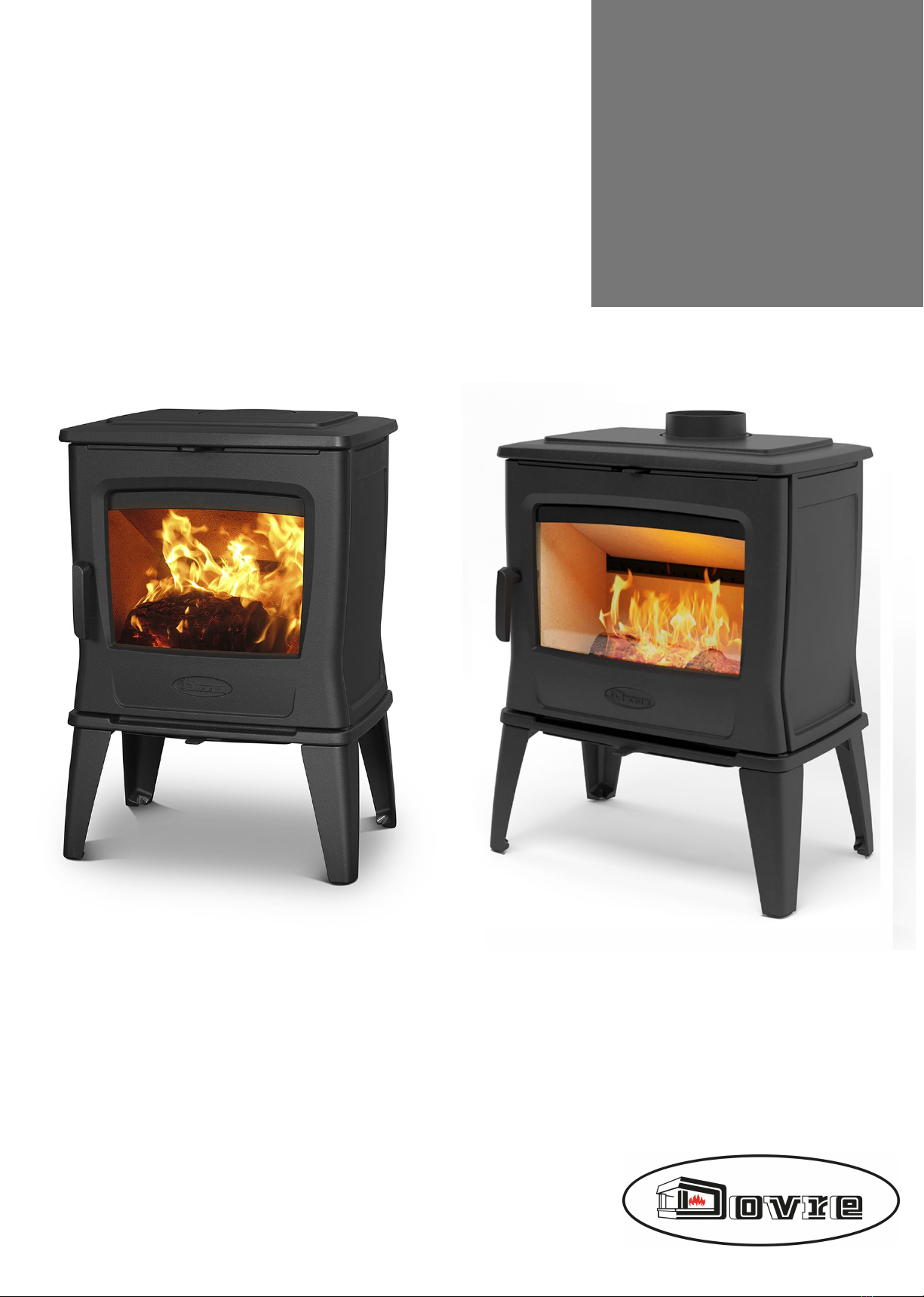

TAI35WT TAI45WT
03.27187.100 - 09/2016

2Det tas forbehold om endringer p.g.a. tekniske forbedringer
Innhold
Innledning 3
Ytelseserklæring TAI 35WT 4
Ytelseserklæring TAI 45WT 6
Sikkerhet 8
Monteringsvilkår 8
Generelt 8
Skorstein 8
Ventilasjon av rommet 9
Gulv og vegger 9
Produktbeskrivelse 10
Montering 11
Forberedelser 11
Montere bena 11

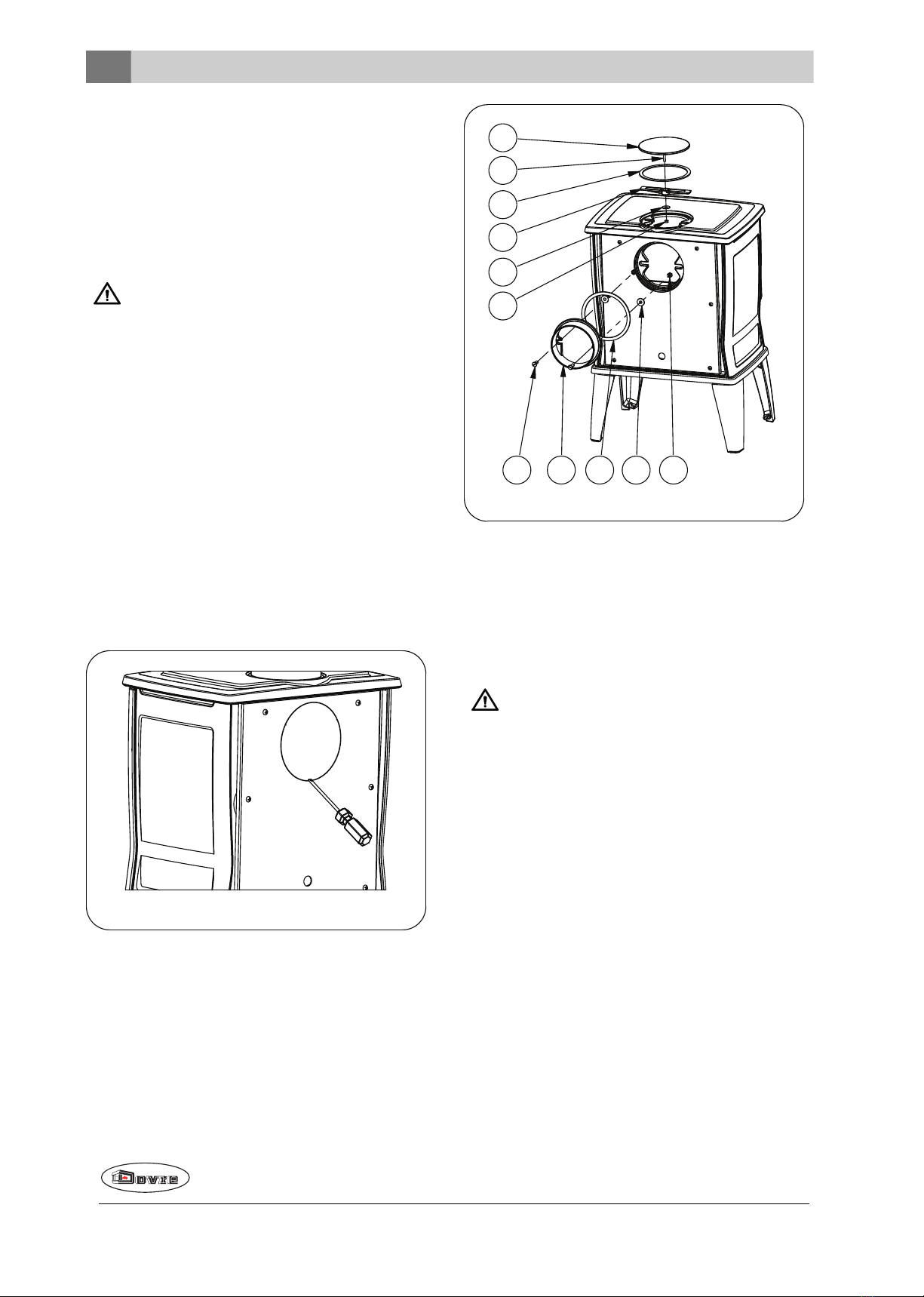

Forberede tilknytning til skorstein 12
Plassering og tilkobling 13
Bruk 13
Første gangs bruk 13
Brensel 13
Opptenning 13

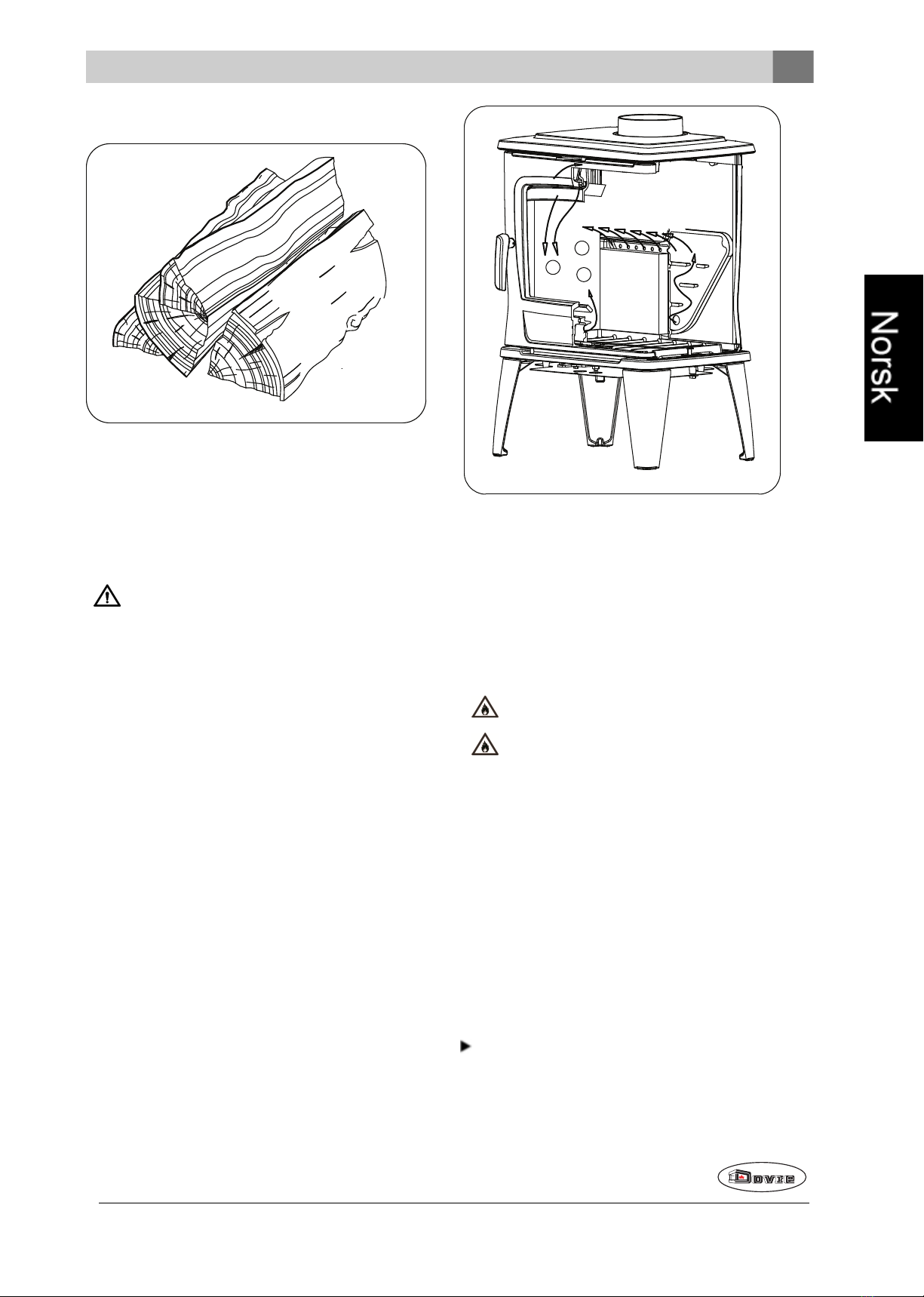

Fyring med ved 14
Regulering av forbrenningsluft 15
Bålet slukker 16
Tåke 16
Eventuelle problemer 16
Vedlikehold 16
Skorstein 16
Rengjøring og annet regelmessig vedlikehold 16
Vedlegg 1: Tekniske data 18

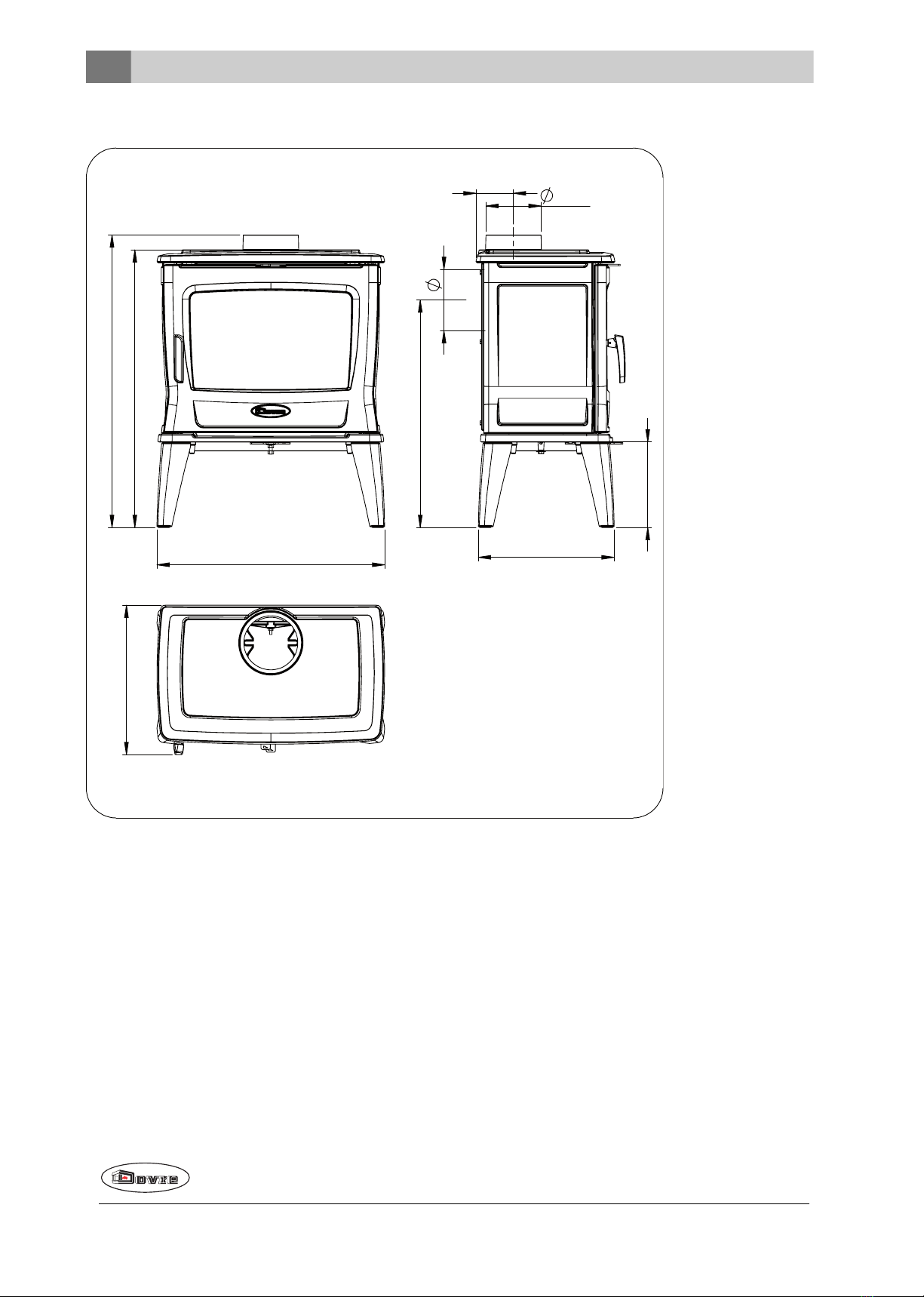

Vedlegg 2: Mål 19
Vedlegg 3: Avstand til brennbart materiale 21
Vedlegg 4: Diagnoseskjema 24
Indeks 25

Det tas forbehold om endringer p.g.a. tekniske forbedringer 3
Innledning
Kjære bruker,
Ved å kjøpe dette ildstedet fra DOVRE har du valgt et
kvalitetsprodukt. Dette produktet inngår i en ny genera-
sjon med energieffektive og miljøvennlige ildsteder.
Disse ildstedene gjør optimal bruk av både kon-
veksjonsvarmen og strålingsvarmen.
Ditt DOVRE ildsted er produsert ved hjelp av de
mest moderne produksjonsmetoder. Hvis det
skulle være noe i veien med ditt ildsted, kan du all-
tid få hjelp av DOVRE service.
Ildstedet må ikke modifiseres; bruk kun originale
deler.
Ildstedet er beregnet på installasjon i en stue.
Ildstedet må tilkobles til en skorstein som fungerer
godt.
Vi anbefaler at ildstedet tilsluttes av en autorisert
installatør.
DOVRE kan ikke holdes ansvarlig for problemer
eller skade som skyldes feil montering.
Ved montering og bruk må man følge sik-
kerhetsforskriftene som beskrives nedenfor.
I denne anvisningen leser du hvordan du monterer, bru-
ker og vedlikeholder ditt DOVRE ildsted. Hvis du øns-
ker mer informasjon eller tekniske data eller hvis det
oppstår problemer under monteringen, bør du først ta
kontakt med leverandøren.
© 2016 DOVRE NV

Ytelseserklæring TAI 35WT
I samsvar med byggevareforordning 305/2011
Nr. 043-CPR-2015
1. Unik identifikasjonskode for varetypen:
TAI 35WT
2. 2. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggeproduktet, som fores-
krevet i paragraf 11, fjerde ledd:
Unikt serienummeret.
3. Tilsiktet bruk av byggeproduktet, i overensstemmelse med den gjeldende harmoniserte tekniske spe-
sifikasjonen, slik det er bestemt av produsenten:
Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til EN 13240.
4. Navn, registrert handelsnavn eller registrert handelsmerke og kontaktadresse til produsenten, som
foreskrevet i paragraf 11, femte ledd:
Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.
5. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgaver nevnt i
paragraf 12, andre ledd:
-
6. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til byg-
geproduktet, nevnt i vedlegg V:
System 3
7. Hvis ytelseserklæringen gjelder et byggeprodukt som faller under den harmoniserte normen:
Instansen KVBG, registrert under nummer 2013, har under engasjement utført en typegodkjenning under sys-
tem 3 og har levert testrapport nr. 2015/0030.
8. Hvis ytelseserklæringen gjelder et byggeprodukt som det er avgitt en europeisk teknisk bedøm-
melse av:
-
4Det tas forbehold om endringer p.g.a. tekniske forbedringer

Det tas forbehold om endringer p.g.a. tekniske forbedringer 5
9. Angitt prestasjon:
Den harmoniserte normen EN 13240:2001/A2 ;2004/AC :2007
Grunnleggende karakteristikker Prestasjoner Ved
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale
Minimal avstand i mm
Bakside: 300
Side: 450
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter CO: 0,07 % (13 % O2)
Overflatetemperatur Oppfyller kravet
Elektrisk sikkerhet -
Lett å rengjøre Oppfyller kravet
Maksimalt arbeidstrykk -
Røykgasstemperatur ved nominell effekt 256 °C
Mekanisk motstand (båret vekt av skorstein) Ikke bestemt
Nominell effekt 6,5 kW
Utnyttelse 81,4 %
10. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene i
punkt 9.
Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:
1.3.2015 Weelde Tom Gehem
CEO
På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren
uten forutgående kunngjøring.
DOVRE N.V.
Nijverheidsstraat 18 Tlf.: [phone]
B-2381 Weelde Faks: [phone]
Belgia E-post : [e-mail]

Ytelseserklæring TAI 45WT
I samsvar med byggevareforordning 305/2011
Nr. 056-CPR-2016
1. Unik identifikasjonskode for varetypen:
TAI 45WT
2. 2. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggeproduktet, som fores-
krevet i paragraf 11, fjerde ledd:
Unikt serienummeret.
3. Tilsiktet bruk av byggeproduktet, i overensstemmelse med den gjeldende harmoniserte tekniske spe-
sifikasjonen, slik det er bestemt av produsenten:
Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til EN 13240.
4. Navn, registrert handelsnavn eller registrert handelsmerke og kontaktadresse til produsenten, som
foreskrevet i paragraf 11, femte ledd:
Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.
5. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgaver nevnt i
paragraf 12, andre ledd:
-
6. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til byg-
gevaren, nevnt i vedlegg V:
Systemet 3
7. Hvis ytelseserklæringen gjelder et byggeprodukt som faller under den harmoniserte normen:
Instansen KVBG, registrert under nummer 1625, har under engasjement utført en typegodkjenning under sys-
tem 3 og har levert testrapport RRF – 40 16 4346.
8. Hvis ytelseserklæringen gjelder et byggeprodukt som det er avgitt en europeisk teknisk bedøm-
melse av:
-
6Det tas forbehold om endringer p.g.a. tekniske forbedringer

Det tas forbehold om endringer p.g.a. tekniske forbedringer 7
9. Angitt prestasjon:
Den harmoniserte normen EN 13240:2001/A2 ;2004/AC :2007
Grunnleggende karakteristikker Prestasjoner Ved
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale
Minimal avstand i mm
Bakside: 300
Side: 450
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter CO: 0,1 % (13 % O2)
Overflatetemperatur Oppfyller kravet
Elektrisk sikkerhet -
Lett å rengjøre Oppfyller kravet
Maksimalt arbeidstrykk -
Røykgasstemperatur ved nominell effekt 265 °C
Mekanisk motstand (båret vekt av skorstein) Ikke bestemt
Nominell effekt 8 kW
Virkningsgrad 80 %
10. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene i
punkt 9.
Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:
1.3.2015 Weelde Tom Gehem
CEO
På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren
uten forutgående kunngjøring.
DOVRE N.V.
Nijverheidsstraat 18 Tlf.: [phone]
B-2381 Weelde Faks: [phone]
Belgia E-post : [e-mail]

8Det tas forbehold om endringer p.g.a. tekniske forbedringer
Sikkerhet
NB! Alle sikkerhetsregler må følges nøye.
Les nøye anvisningene om montering, bruk og
vedlikehold som medleveres til ildstedet, før du
tar ildstedet i bruk.
Ildstedet må monteres i samsvar med reglene
som gjelder i ditt land.
Alle lokale forskrifter og bestemmelser i
nasjonale og europeiske standarder må over-
holdes ved montering av ildstedet.
Vi anbefaler at ildstedet monteres av en autori-
sert installatør. Denne kjenner til de gjeldende
bestemmelsene og forskriftene.
Ildstedet er konstruert for oppvarming. Alle
overflater, også glasset og tilkoblingsrøret, kan
bli svært varme (over 100°C)! Bruk et kald-
håndtak eller en varmebestandig hanske.
Sørg for tilstrekkelig avskjerming hvis små
barn, funksjonshemmede, eldre eller dyr befin-
ner seg i nærheten av ildstedet.
Sikkerhetsavstandene til brennbart materiale
må nøye overholdes.
Legg ikke gardiner, klær, klesvask eller annet
brennbart materiale på eller i nærheten av ild-
stedet.
Bruk ikke lett antennelige eller eksplosive stof-
fer i nærheten av ildstedet mens det er i bruk.
Forebygg pipebrann ved å få utført regelmessig
feiing av skorsteinen. Fyr aldri mens ildstedets
dør er åpen.
Ved pipebrann: steng ildstedets luftregulatorer
og tilkall brannvesenet.
Hvis ildstedets glass er knust eller sprukket,
må glasset skiftes før ildstedet brukes igjen.
Ikke bruk makt på døren, unngå at barn trekker
i den åpne døren, sitt eller stå aldri på den åpne
døren, og plasser aldri tunge gjenstander på
den.
Sørg for at det er tilstrekkelig ventilasjon i rom-
met hvor ildstedet står. Ved utilstrekkelig ven-
tilasjon blir forbrenningen ufullstendig, slik at
det kan komme giftige gasser inn i rommet. Se
kapitlet "Monteringsvilkår" for mer informasjon
om ventilasjon.
Monteringsvilkår
Generelt
Ildstedet må tilkobles til en skorstein som fungerer
godt.
For tilkoblingsmålene: se vedlegget "Tekniske
data".
Forhør deg med brannvesenet og/eller for-
sikringsselskapet om eventuelle spesifikke krav og
forskrifter.
Skorstein
Skorsteinen er nødvendig for:
Fjerning av røykgassene ved naturlig trekk.
Den varme luften i skorsteinen er lettere enn
uteluften og vil derfor stige.
Inntak av luft som er nødvendig for forbrenningen
av brenselet i ildstedet.
En skorstein som ikke fungerer godt kan forårsake
røyk i rommet når døren åpnes. Skade på grunn av til-
bakeslag av røyk dekkes ikke av garantien.
Ikke tilknytt flere ildsteder (f.eks. sentral-
fyrkjele) på den samme skorsteinen, med
mindre lokale eller nasjonale forskrifter tillater
det. Hvis to ildsteder skal tilknyttes må det
være en høydeforskjell på minimum 200 mm
mellom dem.
Rådfør deg med din installatør vedrørende råd om
skorsteinen. Se den europeiske standarden EN13384
for riktig beregning av skorsteinen.
Skorsteinen må oppfylle følgende krav:
Skorsteinen må være laget av ildfast materiale,
helst keramikk eller rustfritt stål.
Skorsteinen må være lufttett, godt feid og ha til-
strekkelig trekk.
15-20Pa trekk/undertrykk ved normal belast-
ning er ideelt.

Det tas forbehold om endringer p.g.a. tekniske forbedringer 9
Skorsteinen må være mest mulig vertikal, fra ild-
stedets røykuttak. Bend og horisontale deler for-
styrrer utslippet av røykgasser og kan føre til
opphoping av sot.
Den innvendige diameteren må ikke være for stor,
for å unngå at røykgassene blir for mye avkjølt slik
at trekken avtar.
Skorsteinen bør helst ha samme diameter som
røykrørstussen.
For nominelle diameteren : se vedlegget
"Tekniske data". Hvis skorsteinen er godt
isolert, kan diameteren eventuelt være større
(maksimalt det doble tverrsnittet av røyk-
rørstussen).
Tverrsnittet på skorsteinen må være konstant.
Videre deler og (særlig) innsnevringer forstyrrer uts-
lippet av røykgasser.
Ved bruk av pipehatt/røykhatt: Pass på at pipehat-
ten ikke innsnevrer skorsteinens utløp og at
pipehatten ikke hindrer røykgassene.

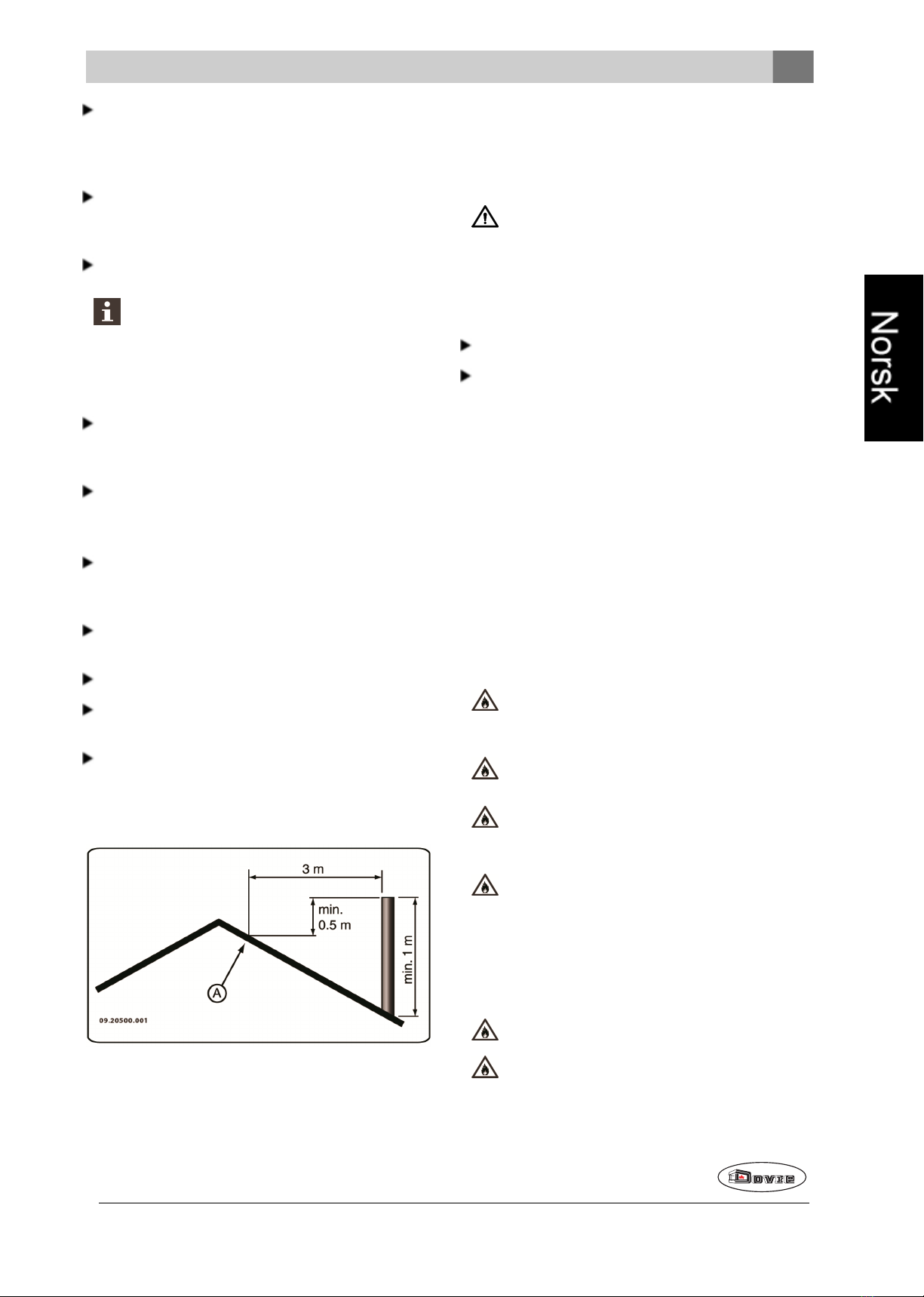

Skorsteinens munning må befinne seg i en sone
som ikke forstyrres av bygninger, trær eller andre
hindringer i nærheten.
Den delen av skorsteinen som befinner seg utenfor
huset må være isolert.
Skorsteinen må ha en høyde på minst 4meter.
En tommelfingerregel: 60cm over takets høyeste
punkt.
Hvis takets høyeste punkt befinner seg mer enn
3meter fra skorsteinen: følg målene som vises i
neste figur. A = takets høyeste punkt innenfor en
avstand på 3meter.
Ventilasjon av rommet
Ildstedet trenger luft (oksygen) for å oppnå god
forbrenning. Luften tilføres fra rommet hvor ildstedet
står gjennom luftregulatorer.
Ved utilstrekkelig ventilasjon blir forbrenningen
ufullstendig, slik at det kan komme giftige gas-
ser inn i rommet.
Tommelfingerregelen er at lufttilførselen skal være
5,5cm²/kW. Det kreves ekstra ventilasjon hvis:
Ildstedet står i et godt isolert rom.
I rom med mekanisk ventilasjon, f.eks. sentralt
avtrekkssystem eller avtrekksvifte i et åpent
kjøkken.
Det oppnås ekstra ventilasjon ved å montere en ven-
tilasjonsrist i ytterveggen.
Sørg for at annet utstyr som bruker luft (f.eks.
tørketrommel, et annet ildsted eller baderomsvifte) har
egen tilknytning til friskluft, eller er slått av når du fyrer
med ildstedet.
Gulv og vegger
Gulvet som ildstedet monteres på må ha tilstrekkelig
bæreevne. For ildstedets vekt: se vedlegget
"Tekniske data".
Beskytt et brennbart gulv med en brannsikker
gulvplate mot varmestråling. Se vedlegget
"Avstand til brennbart materiale".
Fjern brennbart materiale som linoleum, teppe
osv. under den brannsikre gulvplaten.
Sørg for tilstrekkelig avstand mellom ildstedet
og brennbart materiale som f.eks. trevegger og
møbler.
Tilkoblingsrøret utstråler også varme. Sørg for
tilstrekkelig avstand og avskjerming mellom til-
koblingsrøret og brennbare materialer.
Tommelfingerregelen for et enkeltvegget rør er
en avstand på tre ganger diameteren. Hvis det
er en kledning rundt røret, er en avstand som til-
svarer diameteren tillatt.
Et teppe må ligge minimal 80cm fra ilden.
Beskytt et brennbart gulv foran ildstedet med
en brannsikker gulvplate mot aske som kan

10 Det tas forbehold om endringer p.g.a. tekniske forbedringer
falle ut av ildstedet. Gulvplaten må oppfylle
den nasjonale standarden.
For målene til den ikke-brennbare gulvplaten:
se vedlegget: se vedlegget "Avstand til brenn-
bare materialer".
For andre krav i forbindelse med brann-
sikkerhet: se vedlegget "Avstand til brennbare
materialer".
Produktbeskrivelse
7
5
6
8
1
4
3
2
09-20020-366
1. Dør
2. Lukkemekanisme
3. Kubbestopper
4. Brenselrist
5. Røykgasstilkobling
6. Primær luftregulator
7. Sekundærluftregulator (glasspyling)
8. Bein

Det tas forbehold om endringer p.g.a. tekniske forbedringer 11
Montering
Forberedelser
Kontroller ildstedet på (transport)skade og even-
tuelle andre mangler umiddelbart etter at det er
levert.
Hvis du konstaterer (transport)skade eller
mangler, må du ikke ta ildstedet i bruk men
varsle leverandøren.
Fjern de demonterbare delene (indre brennplater,
brenselrist, kubbestopper, askeluke og askeskuff)
fra ildstedet før du monterer ildstedet.
Ved å fjerne de demonterbare delene, blir det
lettere å flytte ildstedet og unngå skader.
Pass på deres opprinnelige posisjon når du fjer-
ner demonterbare deler, slik at de kan mon-
teres på riktig sted senere.
1. Åpne døren; se neste figur.
09-20020-368
2. Fjern de indre brennplatene; se neste figur.
a. Fjern kubbestopperen(5).
b. Løft opp hvelvplaten(1) i fremkant, trekk hvelv-
platen 2 cm frem og la hvelvplaten synke ned
på baksiden.
c. Fjern de indre brennplatene på høyre og
venstre side(3).
d. Fjern de indre brennplatene på baksiden(2).
Ildfaste indre brennplater av vermikulitt har
lav vekt og er som regel okerfarget ved leve-
ring. De isolerer brennkammeret slik at
forbrenningen blir bedre.
1
2
3
4
3
2
5
09-20021-200
Løse innvendige deler
1 hvelvplate
2 indre brennplate, høyre og venstre side
3 indre brennplate bakside venstre og høyre
4 avdekningsplate
5 kubbestopper
Montere bena
Ildstedet leveres uten monterte bein. Ovnen er mon-
tert på en pall (3), se følgende figur.
1
2
3
09-20020-367

12 Det tas forbehold om endringer p.g.a. tekniske forbedringer
1. Ta ildstedet av pallen ved å fjerne boltene (1).
2. Legg ovnen over på baksiden.
3. Fjern traversene (2).
4. Monter de fire bena på gjengestengene med
skivene og M8-mutrene som befinner seg på bunn-
platen
5. Sett ildstedet på de monterte bena.
Støtt ildstedet mens det settes opp slik at ikke
all vekten hviler på bena.
Forberede tilknytning til
skorstein
Ved tilkobling av ildstedet til skorsteinen kan du velge
mellom tilkobling på toppen eller på baksiden. Se
avsnittet "Koble til på baksiden" og "Koble til på
toppen".
Tilkobling på baksiden
1. Fjern røykrørstussen (2) og tetningen (3) fra
toppen av ildstedet.
2. Fjern forblendingsplaten fra baksiden med en skru-
trekker; se neste figur.
09-20020-364
3. Demonter blindlokket (6) fra bakveggen.
4. Monter røykrørstussen (2) og tetningen (3) med
festematerialene (1,4,5) til bakveggen.
5. Monter blindlokket (6) med festematerialene
(4,5,7,8) til topplaten.
3
1 2 3 45
5
4
6
8
7
09-20020-371
Tilkobling til toppen
Ildstedet leveres standard med rørstussen montert for
tilkobling på toppen, se neste figur.
Ved levering er tilknytningen på baksiden lukket. Det
er derfor ikke nødvendig å montere et blindlokk på bak-
siden.
På grunn av avstanden til (den brennbare) veg-
gen, må avskjermingsplaten i ryggen ikke fjer-
nes.

Det tas forbehold om endringer p.g.a. tekniske forbedringer 13
3
1
4
5
2
09-20020-370
Plassering og tilkobling
1. Sett ildstedet på riktig sted, jevnt og i vater.
2. Koble ildstedet hermetisk tett på skorsteinen.
3. Sett alle delene som er demontert tilbake på riktig
sted i ildstedet.
Ildstedet må aldri brukes uten de indre brenn-
platene.
Ildstedet kan nå tas i bruk.
Bruk
Første gangs bruk
Fyr godt i noen timer første gang du bruker ildstedet.
Det sørger for at den varmebestandige lakken herder.
Det kan oppstå litt røyk og lukt under denne proses-
sen. Luft eventuelt rommet hvor ildstedet står ved å
åpne vinduer og dører en liten stund.
Brensel
Dette ildstedet er kun egnet til fyring med naturlig ved;
kappet og kløyvd og tilstrekkelig tørr.
Bruk ikke annen brensel, for det kan føre til alvorlig
skade på ildstedet.
Det er ikke tillatt å bruke følgende brensel fordi det
forurenser miljøet, og fordi det i høy grad forurenser ild-
stedet og skorsteinen slik at det kan oppstå pipe-
brann:
Behandlet tre, f.eks. rivningsvirke, malt virke,
impregnert tre, kryssfiner og sponplater.
Plastikk, papiravfall og husholdningsavfall.
Ved
Bruk helst hard løvved som eik, bøk, bjørk og frukt-
trær. Slik ved brenner langsomt og med rolige flam-
mer. Bartrær har høyere innhold av sevje, brenner
raskere og gir mer gnister.
Bruk tørr ved med et vanninnhold på maks. 20 %.
Det betyr at veden må ha tørket i minst 2 år. Ved
med et vanninnhold på 20 % gir 4,2 kWh per kg
ved. Ved med et vanninnhold på 15 % gir 4,4 kWh
per kg ved. Nykappet ved har et vanninnhold på 60
% og gir kun 1,6 kWh per kg ved.
Sag veden i passende lengder og kløyv veden
mens den er fersk. Fersk ved er lettere å kløyve og
tørker bedre. Veden skal lagres under et tak slik at
vinden får fritt spill.
Ikke bruk rå ved. Rå ved gir ikke varme fordi all
energien brukes til fordamping av vannet. Det gir
mye røyk og sotbelegg på ildstedets dør og i
skorsteinen. Vanndampen som kondenserer i ild-
stedet kan lekke ut gjennom sprekker slik at det
oppstår svarte flekker på gulvet. Vanndampen kan
også kondensere i skorsteinen slik at det dannes
kreosot. Kreosot er meget brennbart og kan føre til
pipebrann.
Opptenning
Du kan kontrollere om det er tilstrekkelig trekk i
skorsteinen ved å tenne på litt sammenkrøllet avis-
papir over hvelvplaten. Når skorsteinen er kald er det
ofte for dårlig trekk i skorsteinen slik at det kommer
røyk inn i rommet. Ved opptenning som beskrevet
nedenfor unngår du dette problemet.
1. Legg to lag med middels stor ved i kryss over hver-
andre.
2. På toppen av veden legges to lag med opp-
tenningsved i kryss over hverandre.
3. Legg en opptenningsbrikett i det underste laget
opptenningsved og tenn på opptenningsbriketten
iht. anvisningen på emballasjen.

14 Det tas forbehold om endringer p.g.a. tekniske forbedringer
09-20500-016
4. Lukk ildstedets dør og åpne ildstedets primære
luftregulator og sekundære luftregulator; se neste
figur.
5. La opptenningsbålet brenne godt til det oppstår et
glødende lag med trekull. Deretter kan du legge i
neste påfylling og regulere ildstedet; se avsnittet
"Fyring med ved".
2
1
09-20020-365
o= Åpen l= Lukket
Maksimal vedmengde.
For å kunne fyre opp mot den nominelle effekten må
det legges inn ny ved hvert 45. minutt. Hvis du redu-
serer vedmengden hver gang du legger inn ved kan du
fylle oftere. Hvert ildsted er konstruert for å funk-
sjonere med en viss vedmengde. Hvis du bruker en
større vedmengde blir varmeavgivelsen større. Dette
kan føre til at ovnen blir overbelastet, og deler kan ska-
des.
Tillat maksimal mengde brensel for ved med et vann-
innhold på 15 %:
TAI 45WT 8 kW har en maksimal fylling på 1,8 kg
ved per 45 minutter.
Fyll brennkammeret maks en tredjedel fullt, og
fyll aldri ved over åpningen til sekundærluften.
Fyring med ved
Etter at du har fulgt anvisningene for opptenning:
1. Åpne langsomt ildstedets dør.
2. Fordel trekullaget jevnt over brenselristen.
3. Legg noen vedskier på trekullaget.
Løst ilegg
09-20500-017
Ved løst ilegg forbrenner veden raskt fordi det lettere
kommer oksygen til hver treski. Bruk løst ilegg hvis du
skal fyre en kort stund.

Det tas forbehold om endringer p.g.a. tekniske forbedringer 15
Kompakt ilegg
09-20500-018
Ved kompakt ilegg forbrenner veden saktere fordi det
kommer oksygen til bare noen av vedskiene. Bruk
kompakt ilegg hvis du skal fyre lengre.
4. Lukk ildstedets dør.
5. Lukk den primære luftregulatoren og la den sekun-
dære luftregulatoren være åpen.
Fyll ildstedet maks. en tredjedel.
Regulering av
forbrenningsluft
Ildstedet har flere muligheter for luftregulering; se
neste figur.
1
2
3
09-20021-201
Den primære luftregulatoren regulerer luften under ris-
ten (1).
Sekundærluftregulatoren regulerer luften som spyler
glasset (air-wash) (2).
Under hvelvplaten har bakveggen permanente luft-
åpninger (3) som sørger for etterforbrenning.
Råd
Fyr aldri med åpen dør.
Fyr kraftigere i ildstedet med jevne mellomrom.
Hvis du fyrer lenge med svak varme, kan det
dannes tjære og kreosot i skorsteinen. Tjære
og kreosot er meget brennbart. Hvis det dan-
nes for mye av disse stoffene, kan det oppstå
pipebrann ved en plutselig høy temperatur. Ved
å fyre kraftigere med jevne mellomrom, forsvin-
ner eventuelle belegg av tjære og kreosot.
Dessuten kan det oppstå tjærebelegg på ild-
stedets glass og dør hvis man fyrer med for lav
temperatur.
Ved en høyere utetemperatur er det derfor
bedre å fyre godt i ildstedet et par timer enn å
fyre lenge med lav temperatur.
Reguler lufttilførselen med luftregulatoren.

16 Det tas forbehold om endringer p.g.a. tekniske forbedringer
Sekundærluftregulatoren tilfører forbrennings-
luft og sørger samtidig for spyling av glasset
for å redusere sotbelegget.
Åpne de primære lufttilførselen midlertidig hvis det
er utilstrekkelig lufttilførsel gjennom den sekun-
dære lufttilførselen eller hvis du ønsker å stimulere
bålet.
Det er bedre å legge inn litt ved med jevne mel-
lomrom enn mange vedkubber på en gang.
Bålet slukker
Ikke legg på brensel og la ildstedet slukke av seg
selv. Hvis man demper flammene ved å strupe luft-
tilførselen, frigjøres skadelige stoffer. La derfor ilden
brenne ut av seg selv. Pass på bålet til det er helt
slukket. Når bålet er helt slukket kan man lukke alle
luftregulatorer.
Tåke
Tåke hindrer strømmen av røykgasser ut av
skorsteinen. Det kan oppstå røyknedslag som gir plag-
som lukt. Hvis det ikke er nødvendig, bør man ikke
fyre i ildstedet mens det er tåke.
Eventuelle problemer
Se vedlegget "Diagnoseskjema" for å løse eventuelle
problemer i forbindelse med bruk av ildstedet.
Vedlikehold
Følg vedlikeholdsanvisningene i dette kapitlet for å
holde ildstedet i god stand.
Skorstein
I mange land er det lovpålagt krav til kontroll og ved-
likehold av skorsteinen.
Ved starten av fyringssesingen: la en autorisert
feier feie skorsteinenr.
I løpet av fyringssesongen og etter at skorsteinen
ikke har vært brukt på lang tid:
Etter avsluttet fyringssesong: tett skorsteinen med
en propp av avispapir.
Rengjøring og annet
regelmessig vedlikehold
Ikke rengjør ildstedet mens det fremdeles er
varmt.
Rengjør ildstedet utvendig med en tørr klut som
ikke loer.
Etter at fyringssesongen er avsluttet kan ildstedet
rengjøres grundig innvendig:
Fjern eventuelt brennplatene først. Se kapitlet
"Montering" for anvisninger om demontering og
montering av brennplatene.
Rengjør eventuelt lufttilførselskanalene.
Fjern hvelvplaten øverst i ildstedet og gjør den ren.
Kontroll av brennplater
De ildfaste brennplatene er forbruksdeler som utset-
tes for slitasje. Brennplatene er sårbare. Pass på at
du ikke støter borti brennplatene med vedkubbene.
Kontroller brennplatene med jevne mellomrom og skift
dem om nødvendig.
Se kapitlet "Montering" for anvisninger om demon-
tering og montering av brennplatene.
Det kan oppstå krakelering i de ildfaste brenn-
platene, men det reduserer ikke deres virkning.
Ildstedet må aldri brukes uten de indre brenn-
platene.
Glass rengjøring
Hvis glasset er grundig rengjort blir det mindre fort
skittent. Gå fram slik:
1. Fjern støv og løstsittende sot med en tørr klut.
2. Rengjør glasset med et rengjøringsmiddel for ovns-
glass:
a. Ha rengjøringsmiddel for ovnsglass på en
kjøkkensvamp, påfør på hele glassoverflaten
og la middelet virke litt.
b. Fjern skitten med en fuktig klut eller tørkepa-
pir.
3. Rengjør glasset en gang til med et vanlig rengjø-
ringsmiddel for glass.
4. Tørk glasset med en tørr klut eller tørkepapir.

Det tas forbehold om endringer p.g.a. tekniske forbedringer 17
Ikke bruk slipende eller etsende produkter til rengjø-
ring av glasset.
Bruk husholdningshansker for å beskytte hendene.
Hvis ildstedets glass er knust eller sprukket,
må glasset skiftes før ildstedet brukes igjen.
Unngå at det renner rengjøringsmiddel for ovns-
glass mellom glasset og døren av støpejern.
Vedlikehold emaljert ildsted
Rengjør aldri ildstedet mens det er varmt. Det er best
å rengjøre ildstedets emaljeoverflate med grønnsåpe
og lunkent vann. Bruk minst mulig vann, og tørk godt
av ildstedet for å unngå rustdannelse. Bruk aldri stålull
eller slipemiddel. Sett aldri en vannkjele rett på et
emaljert ildsted; bruk et kjeleunderlag for å unngå ska-
der. Pass på at det ikke kommer aggressive
syreholdige produkter på emaljerte deler.
Smøring
Selv om støpejern er litt selvsmørende, må de beve-
gelige delene smøres regelmessig.
Smør de bevegelige delene (slik som førings-
systemer, hengseltapper, hendler og luft-
regulatorer) med varmefast fett som kan kjøpes i
spesialforretninger.
Etterbehandling av lakkskader
Små lakkskader kan behandles med varmebestandig
spesiallakk på sprayboks som kan kjøpes hos din
forhandler.
Etterbehandling av emalje-
overflaten
Emaljering er en håndverksprosess som innebærer at
det kan oppstå små fargeforskjeller og skader på ild-
stedet. Ildstedene kontrolleres visuelt på fabrikken.
Det vil si at en kontrollør undersøker overflaten i 10
sekunder på 1 meter avstand.
Eventuelle skader som ikke synes under denne
kontrollen regnes som OK. Til ildstedet medleveres
varmebestandig spesiallakk som kan brukes til
etterbehandling av mindre (transport-) skader.
Påfør den varmebestandige lakken i tynne lag og la
den tørke godt før ildstedet brukes.
Noen emaljefarger kan være følsomme for tem-
peraturendringer. Derfor kan det hende at fargen for-
andrer seg mens ildstedet brukes. Når ildstedet er
avkjølt får emaljen den opprinnelige fargen igjen.
Hvis emaljerte overflater blir svært varme kan det
oppstå krakelering. Dette er normalt og påvirker
ikke ildstedets funksjon.
Sørg for at ildstedet ikke overbelastes. Ved
overbelastning blir overflatetemperaturen
svært høy og det kan oppstå varige skader på
emaljen.
Kontroller tetning
Kontroller at dørpakningen fremdeles tetter godt.
Pakningen slites og må skiftes i tide.
Kontroller om ildstedet lekker luft. Eventuelle sprek-
ker tettes med ovnskitt.
La kittet herde skikkelig før ildstedet brukes,
ellers ekspanderer fuktigheten i kittet slik at det
oppstår en ny lekkasje.

Vedlegg 1: Tekniske data
Modell TAI35WT TAI45WT
Nominell ytelse 6,5 kW 8 kW
Skorsteinstilkobling (diameter) 150 mm 150 mm
Vekt 85 kg 95 kg
Anbefalt brensel Ved Ved
Kjennetegn brensel, maks. lengde 35 cm 45 cm
Gjennomstrømming av røykgasser 4,3 g/s 4,3 g/s
Røykgasstemperatur målt i måle-
seksjonen 256 °C 256 °C
Temperatur målt ved ovnens uttak 339 °C 339 °C
Minimumstrekk 12 Pa 12 Pa
CO-utslipp (13 % O2) 0,07 % 0,1 %
NOx-utslipp (13 % O2) 107 mg/Nm³ 138 mg/Nm³
CO-utslipp (13 % O2) 68 mg/Nm³ 48 mg/Nm³
Partikkelutslipp 18 mg/Nm³ 39 mg/Nm³
Partikkelutslipp i henhold til NS3058-
NS3059 2,8 g/kg 2,63 g/kg
Utnyttelse 81,4 % 80 %
18 Det tas forbehold om endringer p.g.a. tekniske forbedringer

Det tas forbehold om endringer p.g.a. tekniske forbedringer 19
Vedlegg 2: Mål
TAI 35WT
515
745
400
150
100
365
230 150
610
09-20020-372

TAI 45WT
745
785
615
400
230
150
150
610
100
365
09-20021-206
20 Det tas forbehold om endringer p.g.a. tekniske forbedringer
