Dreve EyeVolution MAX User manual

english deutsch
2
Licht-Polymerisationsgerät auf LED Basis
LED-based polymerisation device
Photopolymérisation à base de LED
Foto-polimerización basado en la luz de LEDs
Polimerizzazione luce LED
EyeVolution®
Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
deutschdeutschdeutschenglishfrançaisespañolitaliano
Gebrauchsinformation
Operating Instructions · Mode d‘emploi
Instrucciones de uso · Istruzioni d‘uso

Dreve Design Rev.190215-DU190215-1-D-59095

deutschenglishfrançaisespañolitaliano
Inhalt
1. Gerätebeschreibung 6
2. Technische Daten 6
3. Konformitätserklärung 7
4. Sicherheitshinweise 8
5. Inbetriebnahme-Lieferumfang 9
6. Funktionselemente 10
7. Bedienung 11
7.1 Zeitprogramme 11
7.2 Drehteller 11
7.3 Programmablauf 12
7.4 Vorzeitiger Programmabbruch 12
8. Pflege und Wartung 12
9. Allgemeine Hinweise 13
10. Garantie 13
11. Störungshilfen 14–15
12. Ersatzteillisten 16

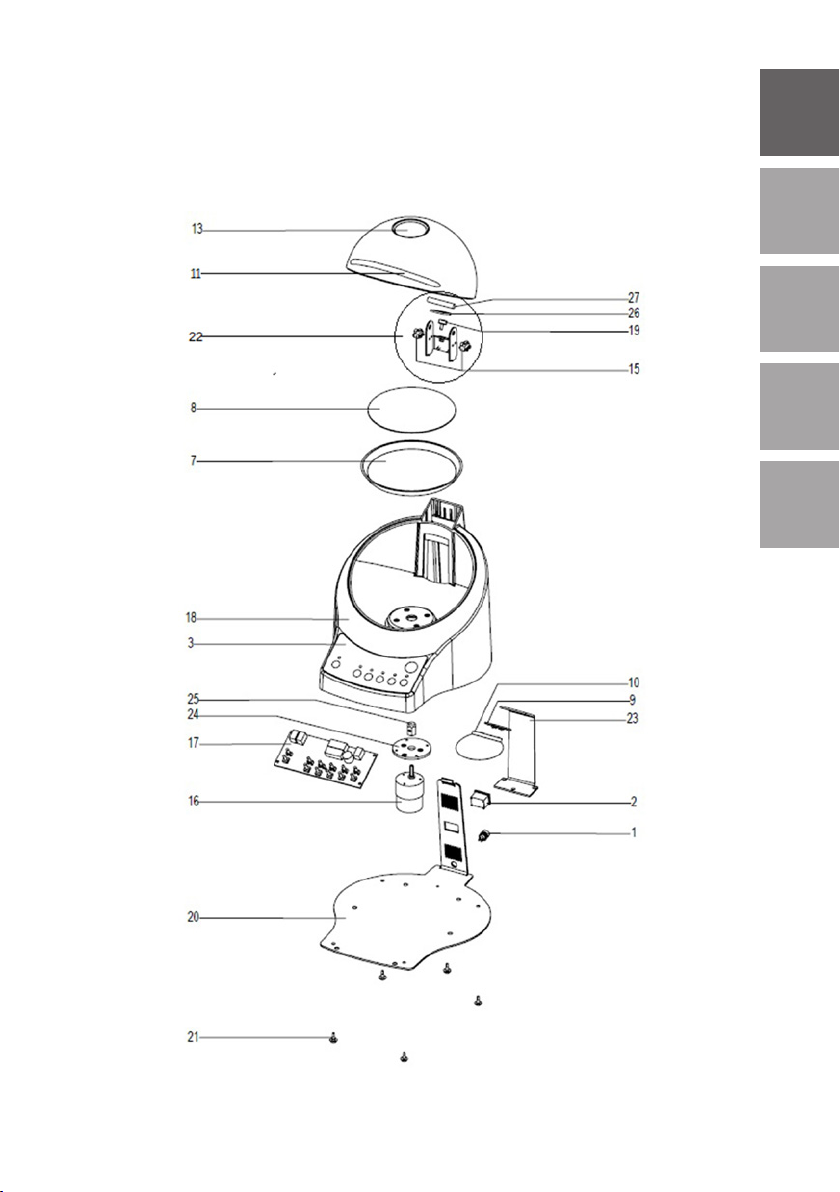

13. Explosionszeichnung 17
14. Schaltplan 66
1. Device description 18
2. Technical data 18
3. Declaration of Conformity 19
4. Safety information 20
5. Commissioning, scope of delivery 21
6. Functional elements 22
7. Operation 23
7.1 Time programmes 23
7.2 Rotary plate 23
7.3 Programme sequence 24
7.4 Premature programme abort 24
8. Cleaning and maintenance 24
9. General instructions 25
10. Warranty 25
11. Troubleshooting 26–27
12. List of spare parts 28
13. Explosion drawing 29
14. Wiring diagram 66
Contents

Sommaire
1. Description de l‘appareil 30
2. Caractéristiques techniques 30
3. Déclaration de conformité 31
4. Consignes de sécurité 32
5. Mise en service - Matériel fourni 33
6. Éléments de fonction 34
7. Commande 35
7.1 Programmes horaires 35
7.2 Plateau tournant 35
7.3 Déroulement de programme 36
7.4 Interruption prématurée de
programme 36
8. Entretien et maintenance 36
9. Remarques générales 37
10. Garantie 37
11. Dépannage 38–39
12. Listes des pièces de rechange 40
13. Dessin en éclaté 41
14. Plan des connexions 66
1. Descripción del aparato 42
2. Datos técnicos 42
3. Declaración de conformidad 43
4. Instrucciones de seguridad 44
5. Puesta en funcionamiento,
volumen del suministro 45
6. Elementos de funcionamiento 46
7. Manejo 47
7.1 Programas de reloj 47
7.2 Plato giratorio 47
7.3 Ejecución del programa 48
7.4 Interrupción anticipada
del programa 48
8. Cuidado y mantenimiento 48
9. Indicaciones generales 49
10. Garantía 49
11. Ayudas en caso de fallo 50–51
12. Listas de piezas de repuesto 52
13. Esquema de despiece 53
14. Esquema eléctrico 66
Índice

deutschenglishfrançaisespañolitaliano
1. Descrizione dell‘apparecchio 54
2. Dati tecnici 54
3. Dichiarazione di conformità 55
4. Istruzioni per la sicurezza 56
5. Volume di consegna e messa
in servizio 57
6. Elementi funzionali 58
7. Funzionamento 59
7.1 Programmi a tempo 59
7.2 Piatto girevole 59
7.3 Svolgimento del programma 60
7.4 Interruzione anticipata
del programma 60
8. Pulizia e manutenzione 60
9. Istruzioni generali 61
10. Garanzia 61
11. Rimedi contro i guasti 62–63
12. Lista ricambi 64
13. Esploso 65
14. Schema elettrico 66
Contenuti

6
EyeVolution®
2. Technische Daten
Abmessungen (H x B x T): 205 x 205 x 255 mm
Gewicht: 1,5 kg
Netzspannung Input: 100–240 V / 50–60 Hz, 0,7A
Output: 12 V / 1,5 A
Max. Leistungsaufnahme: max. 18 W
Polymerisationbereich: 385–390 + 465–470 nm
Drehgeschwindigkeit Teller: 4,5 U/min
Zeitprogramme: 1/2/3/5/10 min
1. Gerätebeschreibung
Das EyeVolution®ist ein Licht-Polyme-
risationsgerät auf LED Basis für alle
lichthärtenden Materialien mit Aus-
nahme von zahnfarbenen Kompositen.
Die eingebauten LED’s decken sowohl
die notwendigen UVA- sowie Blaulicht-
bereiche ab und bieten bei extrem ge-
ringer Wärmebelastung eine sehr hohe
Eindringtiefe der zu polymerisierenden
Objekte.
Ein verspiegelter Drehteller garantiert
die schattenfreie Polymerisation auch
größerer Objekte bei kurzen Polymeri-
sationszeiten.
Das 12 V-Gerät ist besonders energie-
sparend und kann an jeder Steckdose
betrieben werden.

7
gemäß EMV-Richtlinie (2004/108/EG)
Hiermit erklären wir, dass das nachstehend beschriebene Gerät in seiner Konzipierung und Bau-
art sowie in der von uns in Verkehr gebrachten Ausführung den Grundlegenden Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien entspricht.
Bei einer nicht mit uns abgestimmten Änderung des Gerätes verliert diese Erklärung ihre Gültigkeit.
Bezeichnung der Maschine: EyeVolution®
D-38100
Gerätetyp: Lichtpolymerisationsgerät
Zutreffende EG-Richtlinien:
2004/108/EG EMV-Richtlinie
Angewandte harmonisierte Normen:
2004/108/EG EMV-Richtlinie
EN 61000-3-2:2006 +
A1:2009 + A2:2009 Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte –
Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom
<= 16 A je Leiter) (IEC 61000-3-2:2005 + A1:2008 + A2:2009);
Deutsche Fassung EN 61000-3-2:2006 + A1:2009 + A2:2009.
EN 61000-3-3:2008 Elektromagnetische Verträglichkeit (EMV) – Teil 3-3: Grenzwerte –
Begrenzung von Spannungsänderungen, Spannungsschwankungen
und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen
für Geräte mit einem Bemessungsstrom <=16 A je Leiter, die
keiner Sonderanschlussbedingung unterliegen (IEC 61000-3-
3:2008); Deutsche Fassung EN 61000-3-3:2008.
EN 61326-1:2006 Elektrische Mess-,Steuer-,Regel-undLaborgeräte– EMV-Anforderun-
gen – Teil 1: Allgemeine Anforderungen (IEC 61326-1:2005);
Deutsche Fassung EN 61326-1:2006 Emission nach Wohnbe-
reich, Gewerbebereich und Kleinbetriebe Störfestigkeit nach
Industriebereich.
3. Konformitätserklärung
deutschenglishfrançaisespañolitaliano
Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
Tel.: [phone] · Fax: [phone] · [email protected] · www.dreve.com/dentamid

8
EyeVolution®
4. Sicherheitshinweise
1. Das Gerät darf nur entsprechend der
vorliegenden Bedienungsanleitung ver-
wendet werden. Wir übernehmen keine
Haftung für Schäden, die durch unsach-
gemäßen Gebrauch, bzw. fehlerhafte
Bedienung entstehen.
2. Das Gerät muss auf einem ebenen
und festen Untergrund stehen.
3. Um Eindringen von Wasser in das
Gerät (z. B. Spritzwasser) zu vermeiden,
sollte das Gerät in trockener Umgebung
aufgestellt werden.
4. Bewahren Sie keine leichtentzündli-
chen Stoffe in unmittelbarer Umgebung
des Gerätes auf.
5. Den Netzstecker niemals mit feuchten
Händen anfassen.
6. Verwenden Sie ausschließlich das
mitgelieferte Stecker-Netzteil, andere
Netzteile können zur Beschädigung und
Ausfall des Gerätes führen
7. Zugelassene Bediener: Der Betreiber
der Maschine muss dem Bediener die
Betriebsanleitung zugänglich machen
und sich vergewissern, dass er sie ge-
lesen und verstanden hat. Erst dann darf
der Bediener das Gerät in Betrieb
nehmen.
ACHTUNG! Lesen Sie diese Hinweise vor dem Anschließen und der Inbetriebnahme
des Gerätes sorgfältig durch. Die Betriebssicherheit und die Funktion des Gerätes
können nur dann gewährleistet werden, wenn sowohl die allgemeinen Sicherheits- und
Unfallverhütungsvorschriften des Gesetzgebers als auch die Sicherheitshinweise in der
Bedienungsanleitung beachtet werden.
8. Das Gerät ist vor jedem Betrieb auf
ordnungsgemäßen Zustand und Betrieb-
sicherheit zu überprüfen. Falls der Zu-
stand nicht einwandfrei ist, darf das
Gerät nicht benutzt und muss entspre-
chend gekennzeichnet werden.
9. Keine Gegenstände in das Gehäuse-
innere einführen.
10. Die Bedienungselemente des
Gerätes nicht arretieren.
11. Niemals direkt in die LED Leuchten
blicken.
12. Das Gerät ist bei längerfristiger
Nichtbenutzung vom Netz zu trennen.
13. Schilder und Aufkleber müssen stets
in gut lesbarem Zustand gehalten und
dürfen nicht entfernt werden
14. Vor der Reinigung und der Wartung
des Gerätes oder dem Auswechseln von
Teilen ist unbedingt der Netzstecker zu
ziehen.
15. Das Öffnen des Gerätes und Instand-
setzungen dürfen nur von zugelasse-
nen Fachkräften durchgeführt werden.

9
Netzkabel in die Gerätesteckdose (1)
stecken und Netzverbindung herstellen.
Das Netzteil wird mit der EU-Stecker-
verbindung ausgeliefert. Die mitgelie-
ferten Wechselstecker für UK, Japan
und US können am Netzgerät jeder-
zeit ausgetauscht werden.
Dafür Druckknopf auf der Innenseite des
Netzteiles drücken und die EU-Stecker-
einheit nach oben herausziehen. Den
entsprechenden Wechselstecker in die
Führungsnut einsetzen und einschieben
bis dieser hörbar einrastet.
Benutzen Sie zur Verbindung mit dem
Stromnetz ausschließlich das mitgelie-
ferte Stecker-Netzteil, andere Netzteile
können zur Beschädigung und Ausfall
des Gerätes führen.
5. Inbetriebnahme
Wichtig: Vor der ersten Inbetriebnahme
unbedingt die Gebrauchsinformation
gründlich lesen. Bei Verständnisunsi-
cherheiten ggfs. Rücksprache mit dem
zuständigen Depot oder direkt mit der
Firma Dreve Dentamid GmbH nehmen.
Lieferumfang:
1x EyeVolution®Lichthärtegerät
1x 12 V Stecker-Netzteil
inkl. EU-Stecker
1x Wechselstecker UK
1x Wechselstecker US/JAPAN
1x Gebrauchsanleitung 5-sprachig
16. Es dürfen nur Zubehör und Ersatz-
teile verwendet werden, die vom Her-
steller freigegeben sind. Für Schäden,
die durch den Einsatz fremder Teile ent-
stehen, übernehmen wir keine Haftung.
17. Eigenmächtige Umbauten und
Veränderungen sind aus Sicherheits-
gründen unzulässig.
18. Die vorgeschriebenen Betriebs-
und Wartungsbedingungen dieser
Gebrauchsanleitung sind zwingend
einzuhalten. Beim Arbeiten mit dem
EyeVolution®sind die allgemeinen
Unfallverhütungsvorschriften zu beach-
ten.
deutschenglishfrançaisespañolitaliano

10
EyeVolution®
6. Funktionselemente
6
12
13
11
10
9
7
3
4
5
8
2
1
Nr. Beschreibung
1 Anschlussbuchse Stromversorgung
2 Hauptschalter
3 Displayfolie
4 Drucktaster Zeitprogramme
5 Drucktaster Funktion Drehteller
6 Funktionsanzeige
7 Drehteller
8 Spiegelfolie
9 LED Platine
10 Sichtschutzkappe
11 Deckelgriff
12 Gerätedeckel
13 Sichtfenster

11
7. Bedienung
Hauptschalter (2) auf der Rückseite des
Gerätes einschalten, im Display leuchtet
die Leuchtdiode für Funktionsanzeige
(6) in Rot. Das Gerät ist jetzt einsatz-
bereit.
Zum Öffnen des Polymerisationsraumes
Gerätedeckel (12) am Handgriff (11) auf-
klappen. Der Öffnungswinkel beträgt
etwa 55° und wird in der Endstellung
durch einen Magneten fixiert.
Das/die zu polymerisierende(n) Objekt(e)
auf die Spiegelfläche (8) des Drehtellers
(7) positionieren.
Deckel mit leichtem Zug am Handgriff
aus der Magnetverankerung lösen und
Polymerisationsraum schließen.
7.1 Zeitprogramme
Das EyeVolution
®
-Lichthärtegerät ist mit
mehreren vorprogrammierten Zeitrelais
ausgestattet. Mittels der Drucktaster
(4) können Zeitprogramme mit 1 Min./
2 Min./ 3 Min./ 5 Min. und 10 Min.
aufgerufen werden.
Um mit dem gewählten Zeitprogramm
zu beginnen drücken Sie die entspre-
chende Taste (4). Der Polymerisations-
prozess wird automatisch gestartet
und durch eine grüne Leuchtdiode als
ablaufendes Programm gekennzeichnet.
7.2 Drehteller
Die Plattform für die Modellaufnahme
ist für eine vollständige und möglichst
schattenfreie Polymerisation als verspie-
gelter Drehteller (7) konzipiert worden.
Die Drehfunktion ist mit den Zeitpro-
grammen gekoppelt und wird automa-
tisch bei Start des Polymerisationspro-
gramms zugeschaltet.
Die Leuchtdiode (6) zeigt den Betriebs-
zustand des Drehtellers:
Leuchtdiode leuchtet grün =
Drehteller in Aktion
Leuchtdiode leuchtet rot =
Drehfunktion deaktiviert.
Mittels des Drucktasters (5) kann die
Funktion des Drehtellers jederzeit, auch
während ablaufender Polymerisations-
programme zu- bzw. abgeschaltet wer-
den.
deutschenglishfrançaisespañolitaliano

12
EyeVolution®
Wichtig: Die Polymerisation ist
aufgrund des Augenschutzes nur
bei geschlossenem Gerätedeckel
möglich.
Das verwendete Licht ist für direkten
Blickkontakt nicht geeignet und kann
ungefiltert längerfristig zu Schäden an
der Netzhaut führen. Für eine optische
Kontrolle des Polymerisationsvorganges
befindet sich im Deckel ein lichtfiltern-
des Sichtfenster (13).
Ein ablaufendes Zeitprogramm wird
durch das Öffnen des Deckels (12) immer
unterbrochen, die dem Programm zuge-
ordnete Leuchtdiode blinkt. Die ver-
bleibende Restzeit bleibt in der Elek-
tronik gespeichert und läuft nach dem
Wiederverschluss des Polymerisations-
raums weiter ab.
Nach Ablauf eines Zeitprogramms er-
tönen 2 kurze Signaltöne, die Polymeri-
sations-LED’s sowie der Drehmotor
schalten automatisch ab.
Die grüne, programmanzeigende Leucht-
diode auf der Bedienfolie (3) erlischt.
Ein Ring von 6 Weißlicht LED’s bleibt
aktiviert und wird erst nach Öffnen des
Gerätedeckels heruntergedimmt.
Ein ablaufendes Zeitprogramm kann
jederzeit durch Drücken der aktivierten
Programmtaste beendet und gelöscht
werden.
7.4 Vorzeitiger Programmabbruch
8. Pflege und Wartung
Vor Pflege- und Wartungsarbeiten grund-
sätzlich den Netzstecker vom Strom-
netz trennen.
Die Reinigung erfolgt idealerweise
trocken mit einem weichen Tuch, ggfs.
mittels eines leicht angefeuchteten
Schwamms und einem milden Reini-
gungsmittel. Wasser und Reinigungs-
mittel dürfen nicht in das Gerät ge-
langen.
Die LED-Platine (9) darf nicht mit feuch-
ten Materialien in Verbindung kommen.
Leichte Verschmutzungen können mit
einem weichen Pinsel entfernt werden.
7.3 Programmablauf

13
9. Allgemeine Hinweise
Reparatur und Instandsetzungsarbeiten
am EyeVolution®Polymerisationsgerät
dürfen nur von autorisierten Fachkräf-
ten ausgeführt werden. Die Stromzufuhr
zum Gerät ist in jedem Fall zu unterbre-
chen. Die Firma Dreve ist nur dann für
die Sicherheit, Zuverlässigkeit und Leis-
tung des Gerätes verantwortlich, wenn
- das Gerät nur für den entsprechenden
Anwendungszweck verwendet wird.
- die Bedienung nur durch fachlich
geschultes Personal erfolgt.
- das Gerät in Übereinstimmung mit
dieser Bedienungsanleitung verwen-
det wird.
- Erweiterungen, Neueinstellungen,
Änderungen oder Reparaturen durch
von ihr ermächtige Personen ausge-
führt werden.
Da wir ständig an der Weiterentwick-
lung unserer Erzeugnisse arbeiten, be-
halten wir uns technische Änderungen
vor.
10. Garantie
Die Garantiezeit beträgt 2 Jahre ab Lie-
ferdatum. Die Garantieleistung gilt nur
für Material- oder Fabrikationsfehler.
Die Garantieansprüche beziehen sich
nicht auf natürliche Abnutzung, ferner
nicht auf Schäden, die nach Gefahren-
übergang infolge fehlerhafter oder nicht
bestimmungsgemäßer Behandlung,
übermäßiger Beanspruchung, unge-
eigneter Betriebsmittel und solcher
chemischer, elektrochemischer oder
elektrischer Einflüsse entstehen, die
nach dem Vertrag nicht vorausgesetzt
sind. Durch etwa seitens des Bestellers
oder Dritter unsachgemäß vorgenom-
mene Änderungen oder Instandset-
zungs- und Wartungsarbeiten sowie im
Falle der Verletzung von Plomben wer-
den Garantieansprüche ausgeschlossen.
Mängelhaftung
Mängelansprüche verjähren mit Ablauf
eines Jahres ab Lieferung. Die Män-
gelansprüche beziehen sich nicht auf
natürliche Abnutzung, ferner nicht
auf Schäden, die nach Gefahrenüber-
gang infolge fehlerhafter oder nicht
bestimmungsgemäßer Behandlung,
übermäßiger Beanspruchung, unge-
eigneter Betriebsmittel und solcher
chemischer, elektrochemischer oder
elektrischer Einflüsse entstehen, die
nach dem Vertrag nicht vorausgesetzt
sind. Durch etwa seitens des Bestellers
oder Dritter unsachgemäß vorgenom-
mene Änderungen oder Instandset-
zungs- und Wartungsarbeiten sowie im
Falle der Verletzung von Plomben wer-
den Mängelansprüche ausgeschlossen.
deutschenglishfrançaisespañolitaliano

14
EyeVolution®
Ursache
Netzverbindung nicht
korrekt
Hauptschalter aus
Interne Verkabelung
defekt
Steckernetzteil defekt
Elektronik defekt
Funktion deaktiviert
Gerätedeckel geöffnet
Kabelverbindung zum
Drehmotor (16) defekt
Drehmotor defekt (16)
Elektronik-Baustein
defekt
Motoradapter (25)
dreht durch
Hauptschalter aus
Gerätedeckel geöffnet
Interne Verkabelung
defekt
Störung
Gerät zeigt keine
Funktion
Leuchtdiode leuchtet,
Elektronik zeigt
keine Funktion
Drehteller ohne
Funktion
Zeitprogramme lassen
sich nicht aktivieren
Fehlerbehebung
Netzverbindung kont-
rollieren
Hauptschalter einschal-
ten
Interne Verkabelung
muss vom Fachmann
überprüft werden.
Steckernetzteil tauschen
die Elektronik muss vom
Fachmann überprüft
werden
Mit Druckschalter (5)
aktivieren
Deckel (12) schließen
Verkabelung überprüfen
Motor muss vom Fach-
mann überprüft wer-
den, ggfs austauschen
Elektronik muss vom
Fachmann überprüft
werden, ggfs. austau-
schen.
Gewindestift des Motor-
adapters nachziehen
Gerät einschalten
Deckel (12) schließen
Interne Verkabelung
muss vom Fachmann
überprüft werden.
11. Störungshilfen

15
Ursache
LED Platine (9) defekt
Elektronik-Baustein
defekt
Mikroschalter (15)
defekt
Elektronik-Baustein
defekt
Beide Mikroschalter
(15) defekt
Polymerisationszeit zu
kurz
Material reagiert auf
abweichende Wellen-
längen
LED Platine (9) ver-
schmutzt
LED Platine beschädigt
Störung
Polymerisationszeit
endet nicht automatisch
Polymerisationsvorgang
wird beim Öffnen des
Deckels nicht unterbro-
chen
Polymerisationsergeb-
nisse nicht zufrieden-
stellend
Fehlerbehebung
LED-Platine muss vom
Fachmann überprüft
werden, ggfs. austau-
schen
Elektronik muss vom
Fachmann überprüft
werden, ggfs. austau-
schen.
Mikroschalter muss vom
Fachmann überprüft
werden, ggfs. austau-
schen
Elektronik muss vom
Fachmann überprüft
werden, ggfs. austau-
schen.
Gerät sofort außer
Betrieb setzen!
Mikroschalter muss vom
Fachmann überprüft
werden, ggfs. austau-
schen
Polymerisationszeit ver-
längern
Material austauschen
LED Platine vorsichtig
reinigen
LED Platine überprüfen,
ggfs. austauschen
deutschenglishfrançaisespañolitaliano

16
EyeVolution®
12. Ersatzteilliste
Nr. Bezeichnung Art.Nr.
1 Anschlussbuchse Stromversorgung 58516
2 Hauptschalter 50890
3 Displayfolie, klebbar 59086
7 Drehteller mit Spiegelfolie D-6559063
8 Spiegelfolie D-6550611
9 LED-Platine inkl. Befestigungsmaterial D-6559051
10 Sichtschutzkappe inkl. Befestigungsmaterial D-6559064
11 Griff inkl. Befestigungsmaterial D-6559065
13 Sichtfenster 59085
14 Netzteil/Gerätestecker international 59053
15 Mikroschalter mit Kabel inkl. Befestigungsmaterial D-6559055
16 Motor Drehteller D-6559054
17 Elektronik komplett inkl. Befestigungsmaterial D-6559052
18 Gehäuse komplett (Deckel, Griff und Gehäuseunterteil) D-6559061
19 Haltemagnet Scheibenmagnet inkl. Befestigungsmaterial D-655573
20 Bodenplatte Grundplatte-Blech inkl. Befestigungsmaterial D-6550809
21 Gerätefuss (5x) D-6559060
22 Deckelscharnier komplett (Mikroschalter, Kabel, Deckelplatte,
Deckelachse, Scheibenmagnet) inkl. Befestigungsmaterial D-6559083
23 Kühlerblech 50815
24 Motorflansch 50810
25 Motoradapter inkl. Gewindestift D-6559081
26 Deckelplatte inkl. Befestigungsmaterial D-6559059
27 Deckelachse 59083

17
13. Explosionzeichnung
deutschenglishfrançaisespañolitaliano

18
EyeVolution®
2. Technical data
Dimensions (H x W x D): 205 x 205 x 255 mm
Weight: 1.5 kg
Mains voltage Input: 100–240 V / 50–60 Hz, 0.7A
Output: 12 V / 1.5 A
Max. power consumption: max. 18 W
Polymerisation range: 385–390 + 465–470 nm
Plate rotation speed: 4.5 rpm
Time programmes: 1/2/3/5/10 min
1. Device description
The EyeVolution®is an LED-based light
polymerisation device for all light-curing
materials with the exception of tooth-
coloured composites.
The integrated LEDs cover both the req-
uisite UVA and blue light ranges and
offer a very high penetration depth
of objects to be polymerised at an
extremely low thermal load.
A reflective rotary plate guarantees
shadow-free polymerisation even of
larger objects at short polymerisation
times.
The 12-V device is particularly energy-
saving and can be powered by any elec-
trical socket.

19
deutschenglishfrançaisespañolitaliano
in accordance with the EMC Directive (2004/108/EC)
We hereby declare that the device outlined below complies with the basic safety and health
requirements of the EU Directives in terms of its design and construction as well as the version
placed on the market by us.
This declaration shall not apply in the event of modifications made to the machine without our
approval.
Machine designation: EyeVolution®
D-38100
Type of unit: Light polymerisation device
Applicable EC Directives:
2004/108/EG EMC Directive
Applied harmonised standards:
2004/108/EG EMC Directive
EN 61000-3-2:2006 +
A1:2009 + A2:2009 Electromagnetic Compatibility (EMC) – Part 3-2: Limits – Lim-
its for harmonic current emissions (equipment input current
<= 16 A per phase) (IEC 61000-3-2:2005 + A1:2008 + A2:2009);
German version EN 61000-3-2:2006 + A1:2009 + A2:2009.
EN 61000-3-3:2008 Electromagnetic Compatibility (EMC) – Part 3-3: Limits – Limitation
of voltage changes, voltage fluctuations and flicker in public low-
voltage supply systems for equipment with rated current <=16 A
per phase and not subject to conditional connection (IEC 61000-
1:2008); German version EN 61000-3-3:2008.
EN 61326-1:2006 Electrical equipment for measurement, control and labora-
tory use – EMC requirements. Part 1: General requirements
(IEC 61326-1:2005); German version EN 61326-1:2006 Emis-
sions by residential area, commercial area and small businesses;
interference immunity by industrial area.
3. Declaration of Conformity
Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna/Germany
Tel.: [phone] · Fax: [phone] · [email protected] · www.dreve.com/dentamid

20
EyeVolution®
4. Safety instructions
1. The device may only be used in
accordance with these operating
instructions. We do not accept any lia-
bility for damage incurred as a result
of non-designated use or incorrect
operation.
2. The device must be set up on a stable
and level surface.
3. In order to prevent water (e. g.
spray water) ingress into the device,
the device should be set up in a dry
environment.
4. Do not store any highly-inflamma-
ble materials in the direct vicinity of
the device.
5. Never touch the mains plug with
wet hands.
6. Only use the plug-in power supply
provided; other power supply units
can cause damage to and failure of
the device.
7. Authorised operators: The owner of
the machine must provide the opera-
tor with the operating instructions and
ensure that he has read and understood
them. Only then may the operator com-
mission the device.
NB: Please read these instructions carefully before connecting and commissioning the
device. The operational safety and function of the device can only be guaranteed if
both the general statutory safety and accident prevention guidelines and the safety
information in the operating instructions are observed.
8. Prior to each operating cycle, the
device must be examined to ensure its
impeccable condition and operational
safety. If it does not display an impec-
cable condition, the device may not be
used and must be marked accordingly.
9. Do not insert any objects into the
housing interior.
10. Do not lock the device operating
elements in place.
11. Never look directly at the LED
lights.
12. The device should be disconnected
from the mains supply for longer periods
of non-use.
13. Signs and labels must be kept
clearly legible and may not be removed.
14. The mains plug must be removed
before cleaning and maintaining the
device or replacing parts.
15. The device may only be opened and
repaired by authorised specialists.
16. Only accessories and spare parts
approved by the manufacturer may be
