Dreve Funky tool User manual

english deutsch
2
Zubehör für die Dreve Tiefziehgeräte
Drufomat und Drufomat scan
Accessory for Dreve pressure thermoforming
units Drufomat and Drufomat scan
Accessoire pour les thermoformeuses sous
pression Dreve Drufomat et Drufomat scan
Accessorio per le macchine da termostampaggio
di casa Dreve Drufomat e Drufomat scan
Funky tool
Dreve Dentamid GmbH · Max-Planck-Straße 31 · 59423 Unna / Germany
deutschdeutschenglishfrançaisitaliano
Bedienungsanleitung · Working instructions
Mode d‘emploi · Istruzioni d’uso

Dreve Design Rev.180718-DU190718-300-55846ANLEIT

Inhalt Contents
1. Beschreibung 4
2. Bestandteile 4
3. Herstellung mehrfarbig
gestreifter Folien 5
4. Herstellung individueller
Unikate aus Restmaterialien 8
1. Description 9
2. Components 9
3. Production of multi-coloured,
striped foils 10
4. Production of individual
unique copies, made of
remaining materials 13
1. Descrizione 19
2. Componenti 19
3.
Produzione di fogli multicolori
a righe 20
4. Creazione di pezzi unici
originali da materiali residui 23
Indice
deutschdeutschenglishfrançaisitaliano
Contenu
1. Description 14
2. Composants 14
3. Production de feuilles zébrées
de plusieurs couleurs 15
4. Production de pièces uniques
et individuelles de restes de
matériaux 18

4
Funky tool

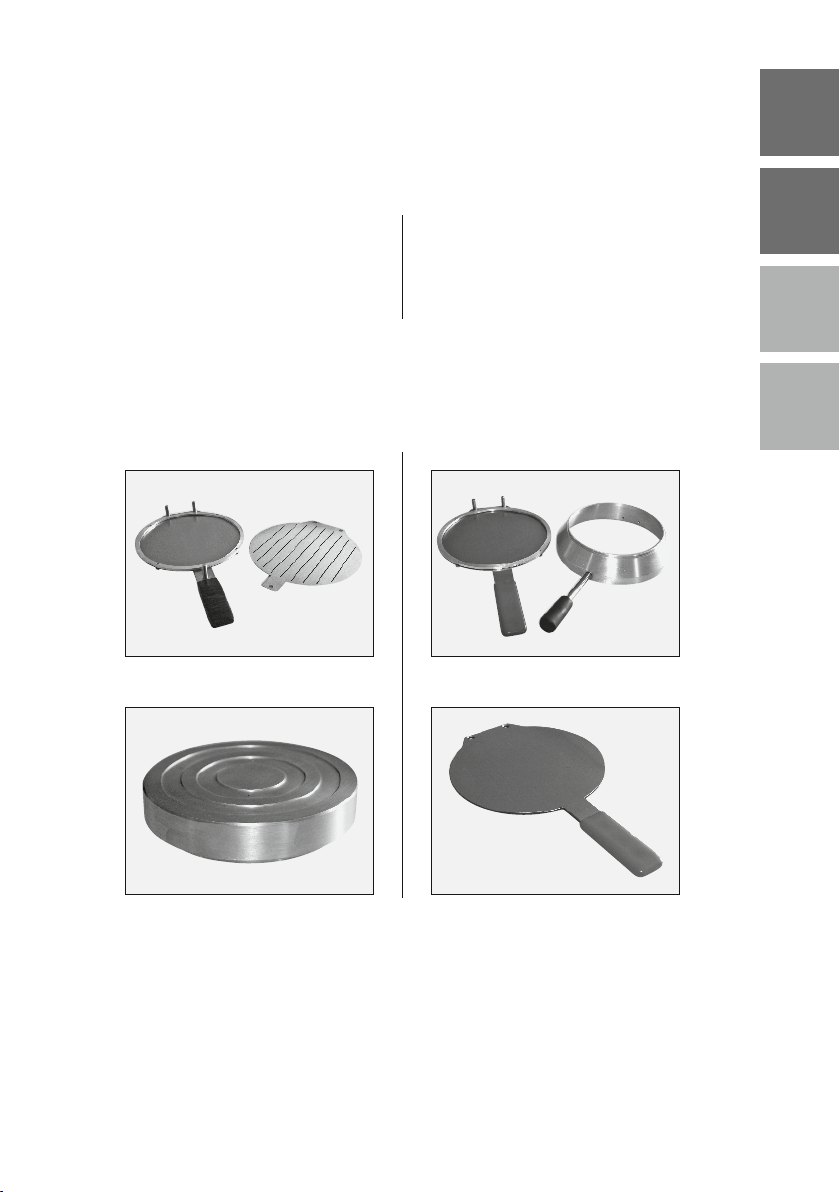

2. Bestandteile
Das 6-teilige Set besteht aus:
1. Schneidehilfe / Schneidetisch
2. Geräteadapter
1. Gerätebeschreibung
Als Zubehör für die Druckformgeräte
aus dem Hause Dreve können mit dem
Funky tool alle einfarbigen EVA-Folien
beliebig kombiniert und dauerhaft mit -
einander verschweißt werden.
Zusätzlich können Restmaterialien mit
Funky tool in granulierter Form wieder
zu gebrauchsfähigen Folien aufberei-
tet werden. Bei der Mischung diverser
Farben entstehen dabei ohne zusätzli-
chen Kostenaufwand höchst individu-
elle Unikate.
3. Heizpfanne / Kamin
4. Pressdeckel

5
deutschdeutschenglishfrançaisitaliano

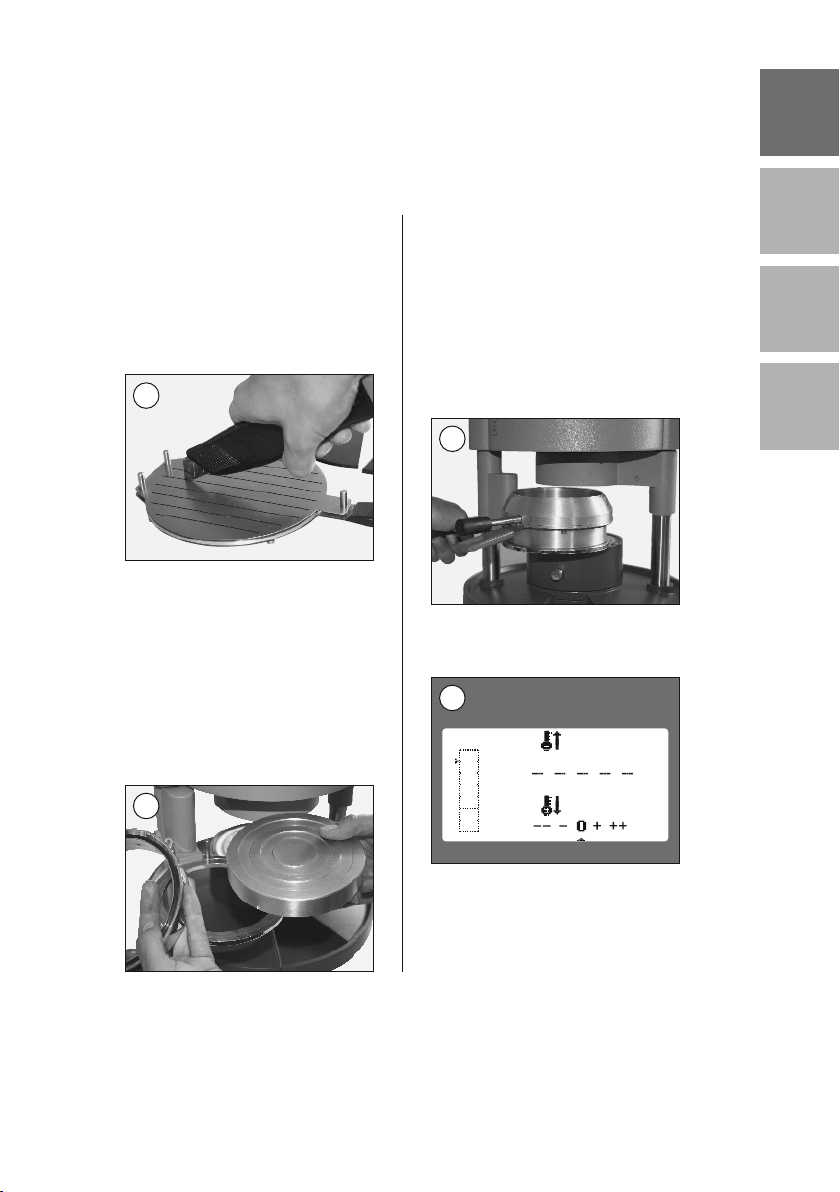

3. Herstellung mehrfarbig gestreifter Folien
Mehrere einfarbige Drufosoft-Folien
nacheinander in die Schneidehilfe ein-
legen und diese wahlweise in 2-9 Strei-
fen schneiden (bei mehreren Streifen ist
darauf zu achten, dass das Skalpell/
Cuttermesser immer an derselben
Schnittkante entlang geführt wird).
1
Zum Schneiden empfiehlt sich ein er-
wärmtes Skalpell oder Cuttermesser. So
kann entsprechend der eigenen Vorstel-
lung aus den Streifen eine neue Folie
zusammengestellt werden.
Spannring aus dem Drufomat /Drufo-
smart entnehmen und den Geräteadap-
ter in den Plattenteller platzieren.
2
Die Heizpfanne zusammen mit dem
Kamin auf den Geräteadapter positi-
onieren und den Plattenteller in das
Gerätezentrum schwenken. Den Plat-
tenteller gleichzeitig mit leichten Druck
nach unten drücken und die Heizung in
die Heizposition führen. Darauf achten,
dass die Führungsrille des Kamins in das
Heizungsgehäuse einrastet.
3
Erstellen eines Heizprogramms über
2 Minuten und dieses starten.
02:00
00:00
bar psi
1
MAX
2
3
4
5
6
15
30
44
58
73
97
4

6
Funky tool

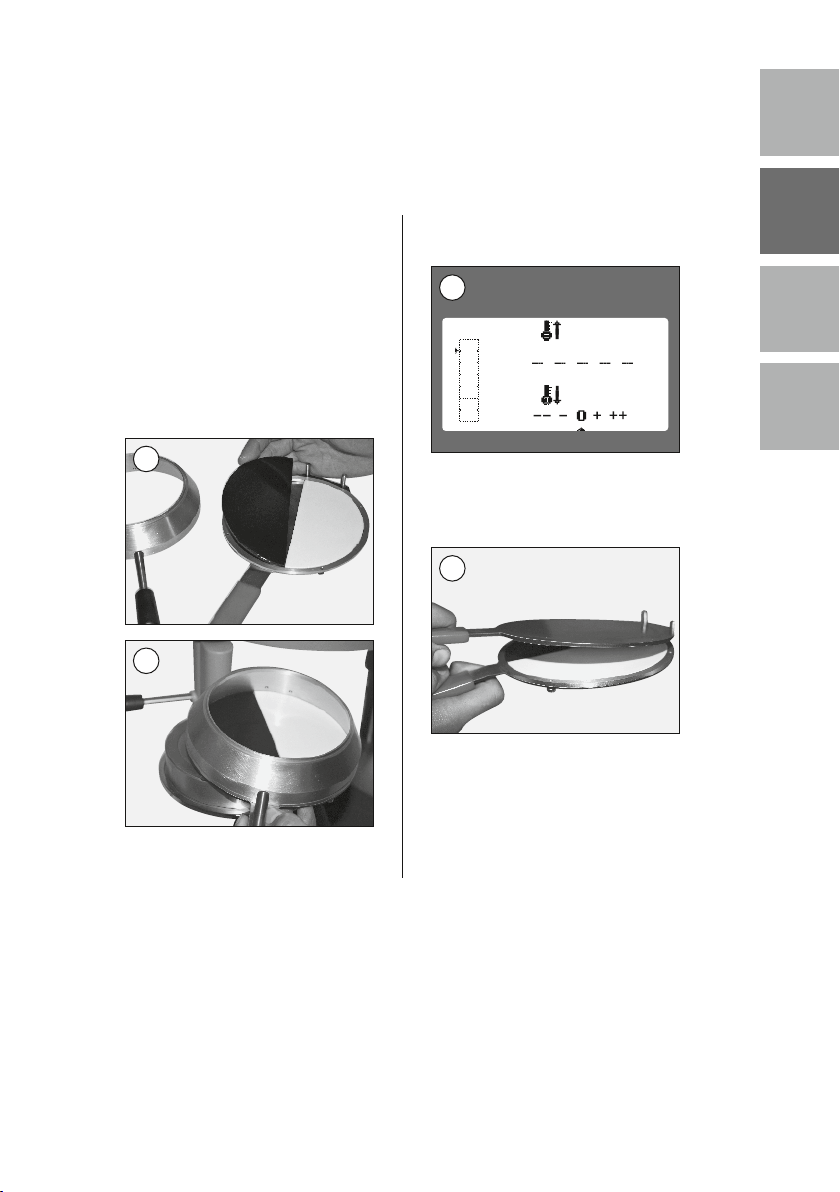

Nach Ablauf der ersten Vorwärmzeit
Plattenteller ausschwenken und Heiz-
pfanne / Kamin dem Gerät entneh-
men. Anschließend die geschnittenen
Drufosoft Streifen an den Schnittkan -
ten passgenau gemäß des gewünsch-
ten Designs in die Heizpfanne einlegen,
Kamin aufsetzen und wie unter Punkt 3
beschrieben erneut in das Tiefziehgerät
einsetzen.
5a
5b
Vorsicht: Heizpfanne nur am Griff an-
fassen.
Erneutes wiederholen des 2-minütigen
Heizprogramms.
02:00
00:00
bar psi
1
MAX
2
3
4
5
6
15
30
44
58
73
97
6
Anschließend Heizpfanne dem Gerät
entnehmen und den Kamin gegen den
Pressdeckel austauschen.
7
Dabei empfiehlt es sich den Pressdeckel
zuerst auf die Führungsstifte zu setzen
und dann schräg zu schließen, damit
überschüssige Luft entweichen kann.

7
deutschdeutschenglishfrançaisitaliano
Kombination Heizpfanne / Pressdeckel
auf den Adapter setzen, Plattenteller
einschwenken und Pressvorgang durch
Herabfahren des Kolbens starten. Druck
auf den Pressdeckel für mindestens
2 Minuten halten.
8a
8b
Nach Ablauf des Pressvorgangs Geräte-
kolben hochfahren und die Kombination
Heizpfanne/Pressdeckel aus dem Gerät
entnehmen.
Heizpfanne und Pressdeckel vorsichtig
mit Hilfe der Handgriffe voneinander
trennen und die laminierte Folie nach
vollständiger Rückkühlung (ggfs. in kal-
tem Wasser) entformen.
9

8
Funky tool

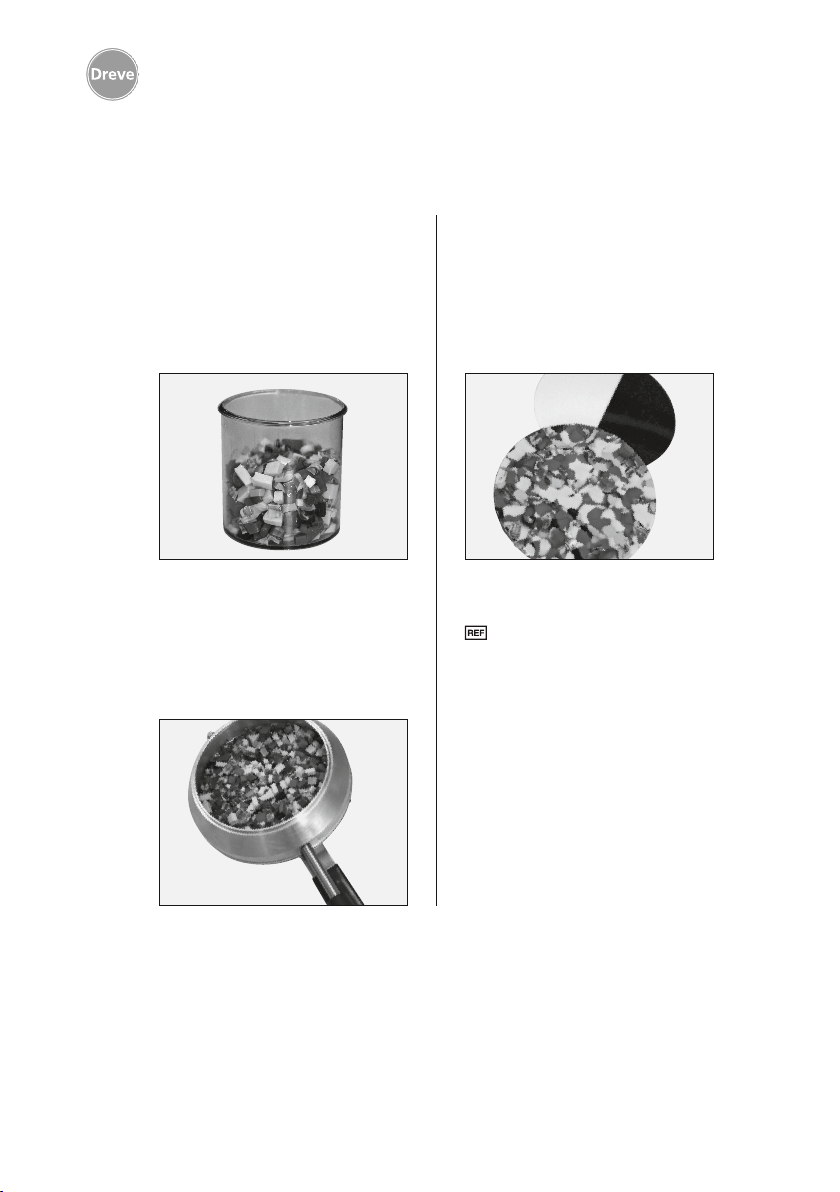

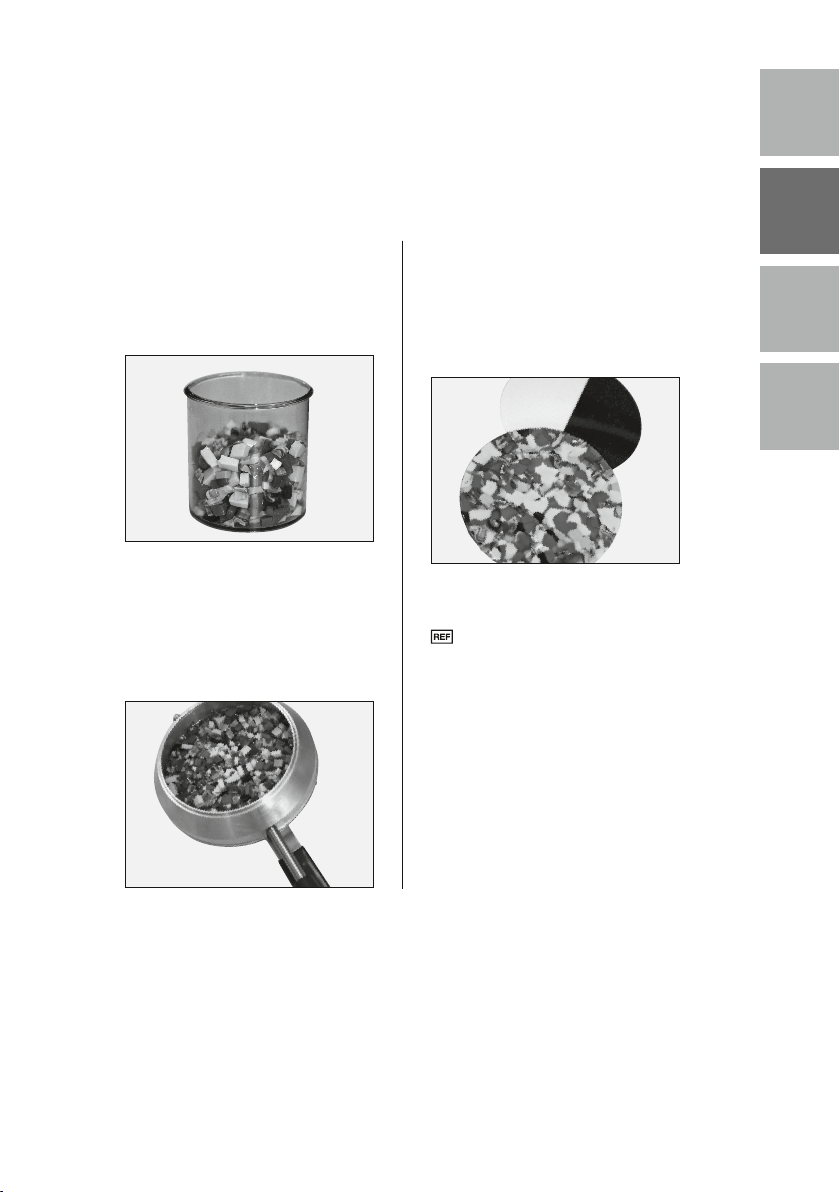

4. Herstellung individueller Unikate aus Restmaterialien
Reste alter EVA- Materialien können mit
einer Schere in möglichst kleine Stücke
zerschnitten werden. Für die Herstellung
einer 3 mm starken Folie werden etwa
38-40 g granulierten Materials benö-
tigt. Weiter wie unter den Punkten 3-5
beschrieben.
Nach Beendigung der ersten Vorwärm-
zeit wird das vorbereitete EVA Granu-
lat möglichst flächendeckend in die
Heizpfanne eingestreut. Die zweite
Vorwärmzeit beträgt 2:30 Min. Weiter
wie ab Punkt 8 beschrieben.
Der aktive Pressvorgang sollte für min-
destens 3 Minuten gehalten werden.
Bei einer unvollständigen Verbindung
des Granulates ggfs. Platte wenden
und einen zusätzlichen Heizprozess
von 2 Min. durchführen. Weiter wie
ab Punkt 8 beschrieben.
Lieferform
Funky tool
D3229

9
2. Components
1. Cutting aid / cutting table
2. Unit adapter
1. Description
Funky tool is an accessory for all Dreve
pressure thermoforming units with
which it is possible to combine and
heat-seal all EVA-foils durably at will.
Additionally granules of remaining
foils can be refined to serviceable foils.
When mixing several colours individual
unique copies originate without addi-
tional costs.
3. Heating pan / chimney
4. Pressing lid
The set consists of the following 6 parts:
deutschdeutschenglishfrançaisitaliano

10
Funky tool

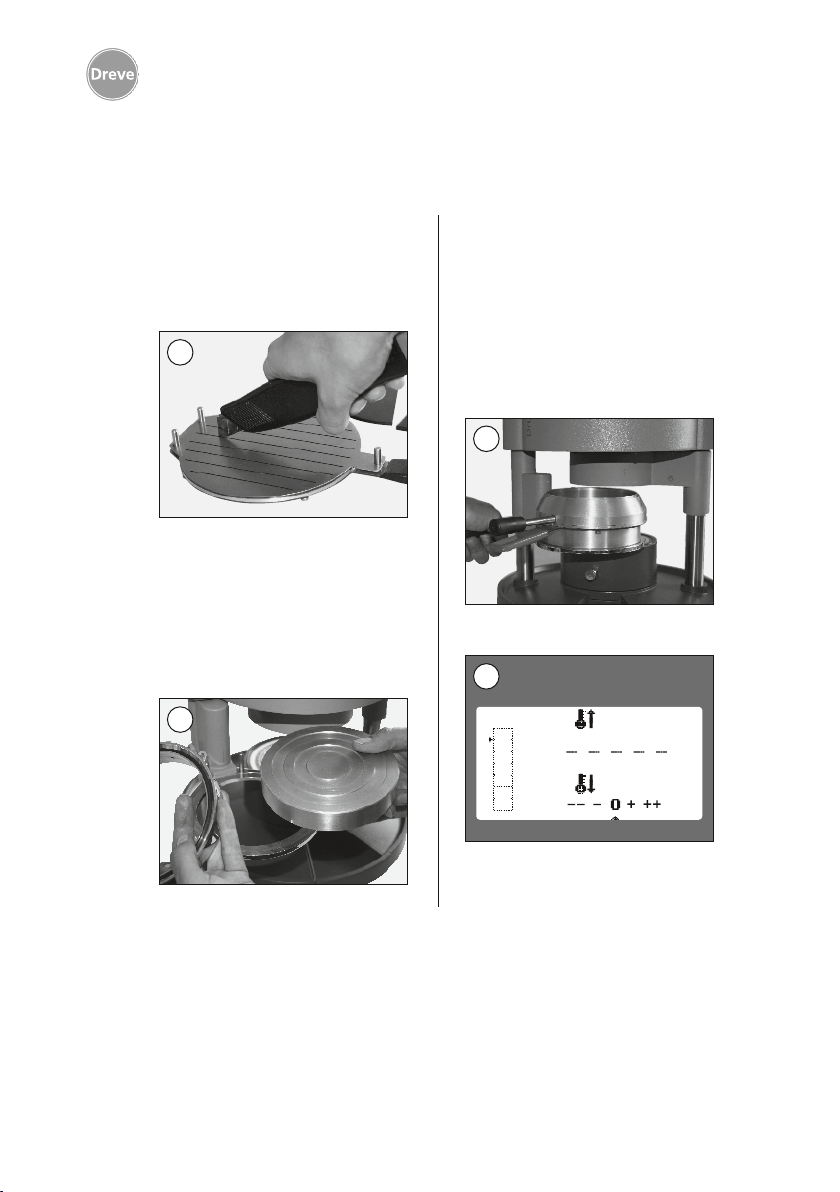

3. Production of multi-coloured, striped foils
Put unicoloured Drufosoft foils into the
cutting aid one after another and cut
them into 2-9 stripes (in case of several
stripes please pass scalpel/ box cutter
along the same cutting line each time).
1
For cutting a hot scalpel or box cutter
are recommended. Assort a foil from the
stripes according to your wishes.
Remove the tension ring from the
Drufomat / Drufosmart and put the unit
adapter into the plate reception.
2
Place the heating pan and the chimney
onto the unit adapter and swivel the
plate reception into the centre of the
unit. At the same time press the plate
reception slightly downwards and direct
the heating into the heating position.
Please observe that the cannelure of
the chimney latches into the the heat-
ing housing.
3
Start a 2 minutes heating programme.
02:00
00:00
bar psi
1
MAX
2
3
4
5
6
15
30
44
58
73
97
4

11
deutschdeutschenglishfrançaisitaliano

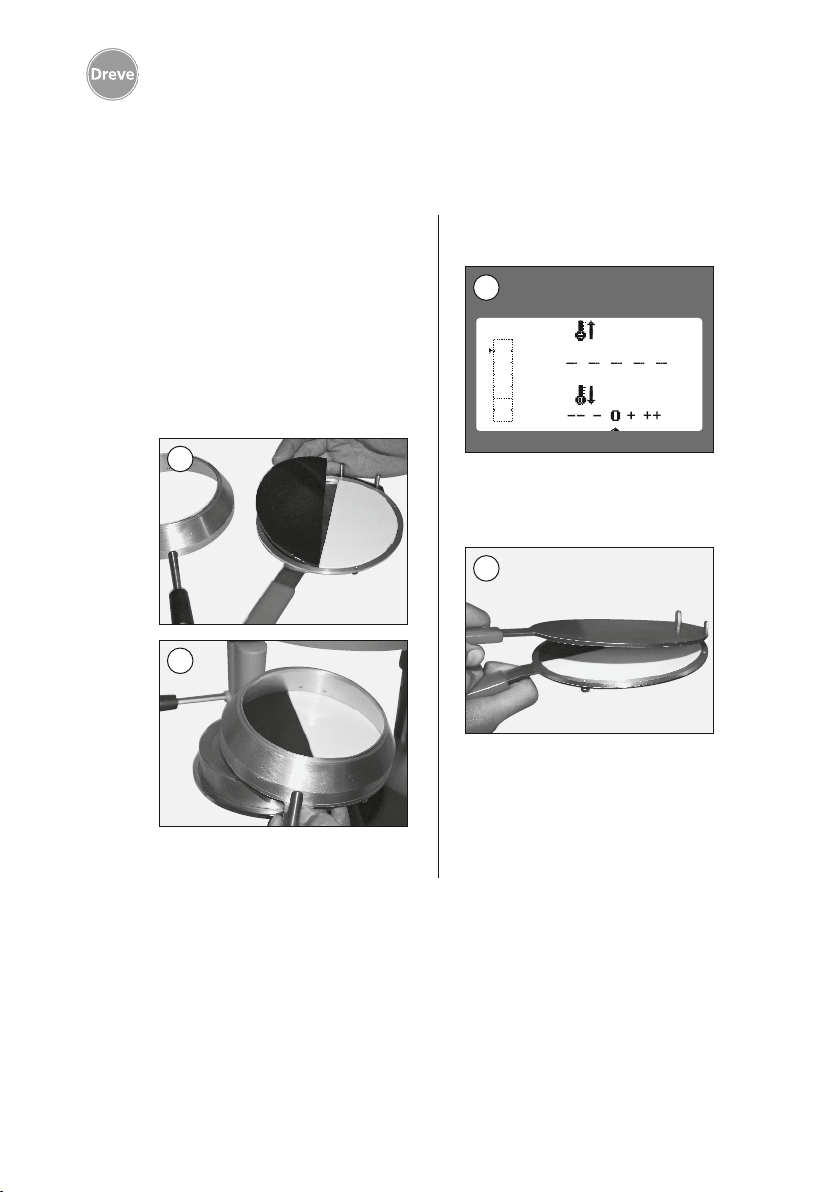

After the first pre-heating time swivel
the plate reception outwards and
remove the heating pan / chimney
from the unit. Then put the cut Drufo-
soft stripes into the heating pan accord-
ing to the desired design and ensuring
exact fitting of the cut edges, put on
chimney and put everything into the
thermoforming unit again, as described
in point 3.
5a
5b
Attention: Touch heating pan at han-
dle only.
Repeat the 2 minutes heating pro-
gramme.
02:00
00:00
bar psi
1
MAX
2
3
4
5
6
15
30
44
58
73
97
6
Then take the heating pan out of the
unit and exchange the chimney against
the pressing lid.
7
We recommend to put pressing lid
onto the guide pin first and to close
it transversely afterwards to let escape
excess air.

12
Funky tool

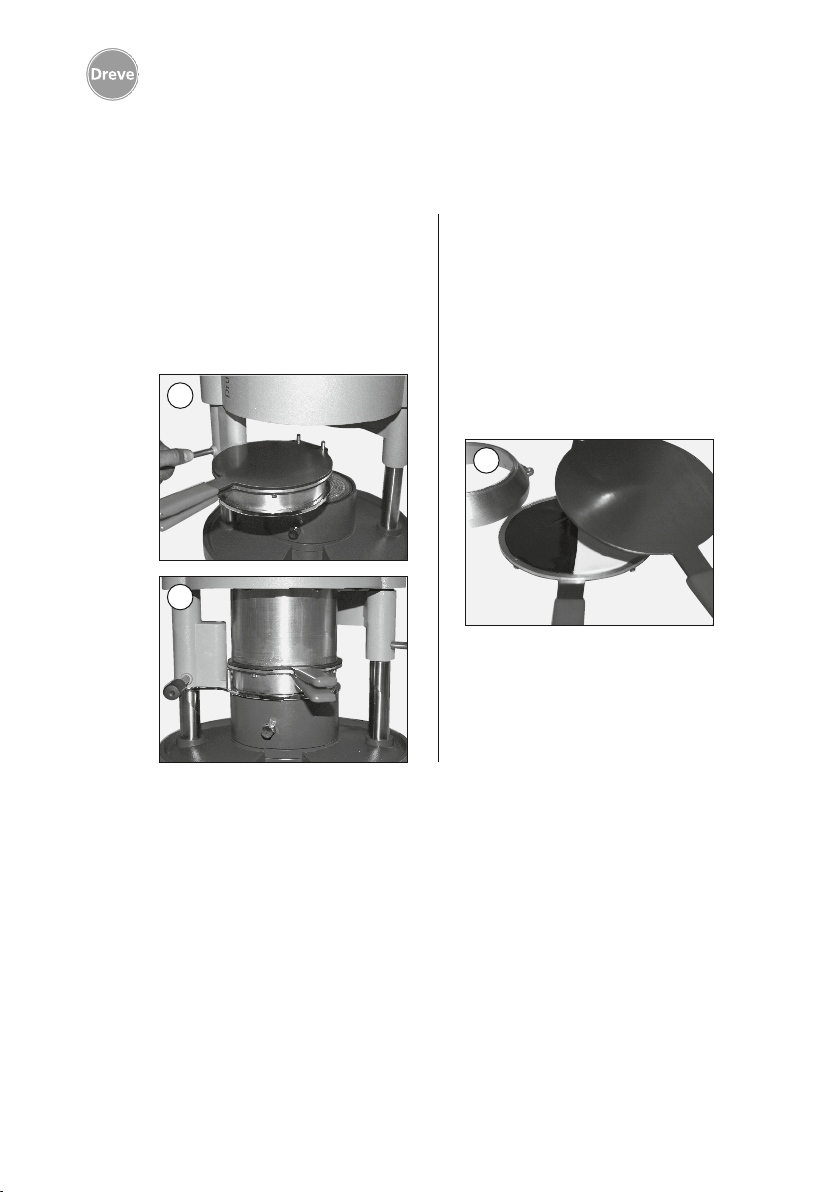

Position the combination of heating
pan / pressing lid onto the adapter,
swivel in the plate reception and start
the pressing procedure by moving the
piston downwards. Maintain the pres-
sure exerted onto the pressing lid for at
least 2 minutes.
8a
8b
After the pressing procedure has run
out move the piston of the unit upwards
and remove the combination of heating
pan / pressing lid from the unit.
Separate the heating pan and the press-
ing lid from each other carefully by
means of the handles and take out the
laminated foil after it has cooled down
completely (in cool water, if neccessary).
9

13
deutschdeutschenglishfrançaisitaliano
4. Production of individual unique copies, made of
remaining materials
Cut rests of old EVA materials into
small pieces with scissors. For a foil
of 3 mm approx. 38-40 g of granules
are required. Go on as described in
points 3-5.
After the first pre-heating time the pre-
pared EVA granules are to be placed
into the heating pan, covering the
whole bottom of the pan. The second
pre-heating time amounts to 2:30 min.
Go on as described from point 8 on.
Maintain the active pressing process
for at least 3 minutes. If the lamination
of the granules is incomplete, turn the
plate, if necessary, and carry out a fur-
ther heating process of 2 min. Go on
as described from point 8 on.
Form of delivery
Funky tool
D3229

14
Funky tool
2. Composants
Le set de 6 pièces consiste de :
1. Aide de coupage / table de coupage
2. Adaptateur pour machine
1. Description de l’appareil
Le Funky tool est un accessoire pour les
thermoformeuses sous pression Dreve,
avec lequel il est possible de combiner
et laminer toutes feuilles EVA unicolore
durablement.
De plus, avec le Funky tool des restes
de matériaux en forme granulée se lais-
sent retraiter en feuilles utilisables. Sans
coûts additionnels on obtient des pièces
uniques et individuelles en mélangeant
des couleurs diverses.
3. Poêle de chauffage / cheminée
4. Couvercle de presse

15
deutschdeutschenglishfrançaisitaliano
3. Production de feuilles zébrées de plusieurs couleurs

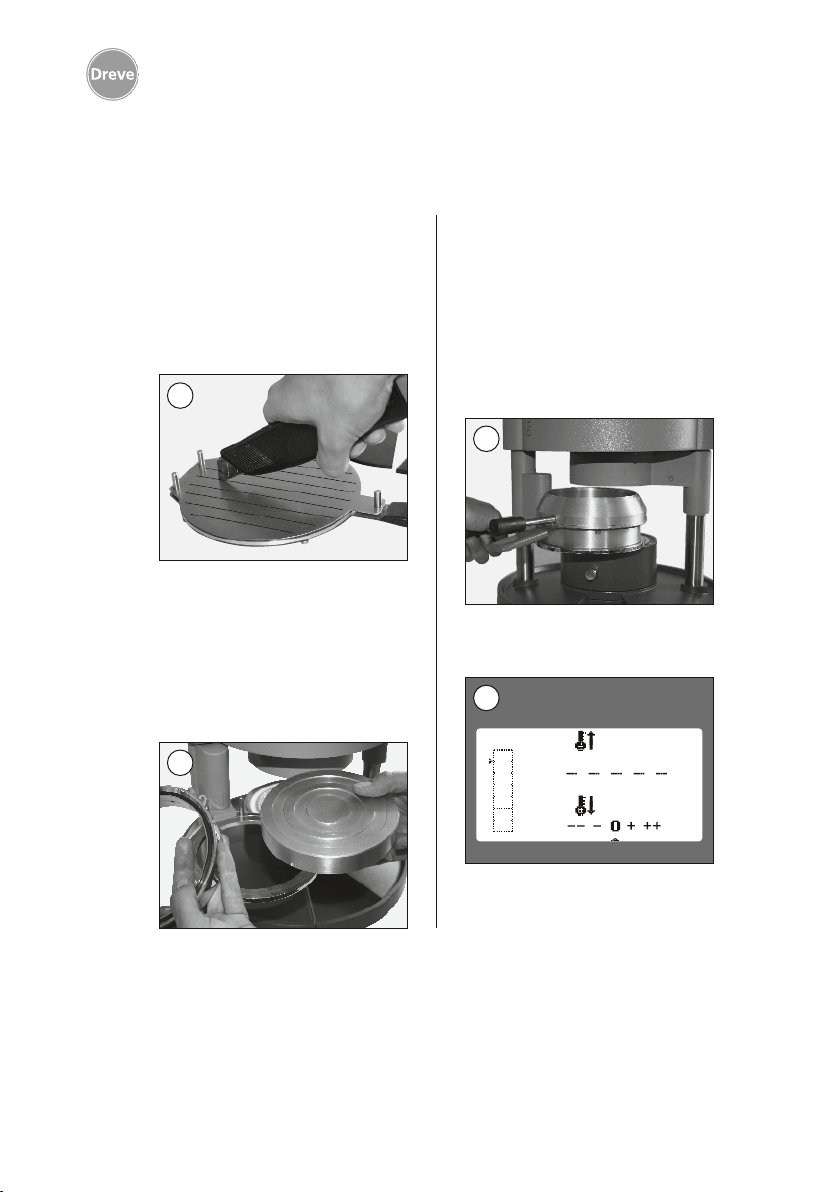

Mettre plusieurs feuilles d’une couleur
dans l’aide de coupage, l’une après
l’autre, et les couper en 2-9 bandes
(en cas de plusieurs bandes observer,
que le scalpel resp. cutter soit longé aux
mêmes arrêts de coup).
1
Pour couper nous recommandons un
scalpel ou cutter chaud. Comme cela
on peut créer une feuille nouvelle avec
ces bandes selon désir.
Enlever la bague de tension et placer
l’adaptateur pour la machine dans le
support de plaques.
2
Positionner la poêle de chauffage avec
la cheminée sur l’adaptateur pour
la machine et pivoter le support de
plaques dans le centre de la machine.
En meme temps, pousser le support de
paques vers le bas avec une pression
légère et mettre le chauffage dans la
position de chauffe. Observer, que la
cannelure de la cheminée s’enclenche
dans la carrosserie du chauffage.
3
Créer un programme de chauffe de
2 minutes et l’initier.
02:00
00:00
bar psi
1
MAX
2
3
4
5
6
15
30
44
58
73
97
4

16
Funky tool
Après le premier temps de préchauffage
a écoulé, pivoter le support de plaques
vers l’extérieur et enlever la poêle de
chauffage / la cheminée de l’appareil.
Puis, mettre les bandes Drufosoft cou-
pées exactement aux arrêts de coup
dans la poêle de chauffage selon le
design désiré, mettre la cheminée
dessus et placer de nouveau dans la
thermoformeuse, comme décrit sous
point 3.
5a
5b
Attention : Ne toucher la poêle de
chauffe qu’aux poignées.
Répéter le programme de chauffe de
2 minutes.
02:00
00:00
bar psi
1
MAX
2
3
4
5
6
15
30
44
58
73
97
6
Puis, enlever la poêle de chauffe de la
machine et échanger la cheminée con-
tre le couvercle de presse.
7
Il est recommandé de mettre le cou-
vercle de presse premièrement sur les
doigts de guidage et puis le fermer en
biais, pour que l’air excédentaire puisse
s’échapper.

17
deutschdeutschenglishfrançaisitaliano
Mettre la combinaison de poêle de
chauffe/couvercle de presse sur l’adap-
tateur, pivoter le support de plaques
vers l’intérieur et démarrer le proces -
sus de thermoformage en laisser des-
cendre le piston. Maintenir la pression
sur le couvercle de presse au moins pour
2 minutes.
8a
8b
Après le processus de presse laisser
monter le piston et enlever la combi-
naison de poêle de chauffe/couvercle
de presse.
Séparer la poêle de chauffe du couver-
cle de presse prudemment à l’aide des
poignées et enlever la feuille laminée
après celle-ci a rafraîchi complètement
(dans l’eau froid, si nécessaire).
9

18
Funky tool
4. Production de pièces uniques et individuelles de restes
de matériaux
Couper des restes de vieux maté-
riaux EVA dans des petites pièces à
l’aide de ciseaux. Pour fabriquer une
feuille de 3 mm, on a besoin d’environ
38 - 40 gr. de matériau granulé. Suivre
les points 3 - 5.
Après le premier temps de chauffe a
écoulé, mettre les granules EVA pré-
parés dans la poêle de chauffe, cou-
vrant tout le fond de la poêle. Le second
temps de chauffe dure 2 : 30 min. Suivre
les instructions à partir de point 8.
Le processus de presse actif doit être
maintenu pour au moins 3 minutes. En
cas d’une conjonction incomplète des
granules, tourner la feuille, si néces-
saire, et exécuter un processus de
chauffe nouveau de 2 minutes. Suivre
les instructions à partir de point 8.
Livraison
Funky tool
D3229

19
deutschdeutschenglishfrançaisitaliano
2. Componenti
Il set da sei pezzi consiste in:
1. Supporto da taglio/asse da taglio
2. Adattatore
1. Descrizione
Come accessorio per le macchine da
termostampaggio di casa Dreve, con il
Funky Tool si possono combinare e fon-
dere insieme, a piacimento e in modo
permanente, tutti i fogli monocroma-
tici in EVA.
Funky Tool permette inoltre di riutiliz-
zare materiali residui in formato granu-
lare, dai quali riottenere così fogli utiliz-
zabili. Senza alcun costo aggiuntivo, dal
miscuglio di diversi colori si traggono
in tal modo creazioni uniche assoluta-
mente originali.
3. Pentola di riscaldamento/camino
4. Coperchio da pressa

20
Funky tool
3. Produzione di fogli multicolori a righe
Inserire nel supporto da taglio, uno
dopo l’altro, fogli Drufosoft monocro-
matici e tagliarli a scelta in 2-9 strisce
(in caso di tagliare più strisce accostare
lo scalpello caldo o il taglierino sempre
allo stesso bordo della rispettiva flangia
di guida del asse da taglio).
1
Per il taglio si consiglia uno scalpello
caldo o un taglierino. Con le strisce,
comporre un foglio a piacimento.
Togliere l’anello di tensione dalla Dru-
fomat/ Drufosmart e collocare l’adatta-
tore sul piatto.
2
Posizionare sull’adattatore la pentola di
riscaldamento e il camino, ruotando il
piatto verso il centro dell’apparecchio.
Contemporaneamente spingere il piatto
verso il basso con una leggera pressione
e impostare il riscaldamento sulla posi-
zione di riscaldamento. Assicurarsi che il
solco di guida del camino si innesti nel-
l’alloggiamento del riscaldamento.
3
Impostate il programma di riscalda-
mento su due minuti e avviatelo.
02:00
00:00
bar psi
1
MAX
2
3
4
5
6
15
30
44
58
73
97
4
