Drive Inspired Poziform P-AP100XS Assembly Instructions

 P-AP100XS
 P-AP100S
 P-AP100M
 P-AP100L
 P-AP100XL
 P-AP200XS
 P-AP200S
 P-AP200M
 P-AP200L
 P-AP200XL














2October 2016
Thank you for choosing this ®
Please note that the Poziform should be used with the hardware supplied and 
be used as a transportation safety belt in a moving vehicle.
Debe observarse que Poziform debe usarse con el herraje suministrado y 
como cinturón de seguridad para transporte en un automóvil.
Veuillez noter que la ceinture pelvienne doit être utilisée avec le matériel de xation
fourni et  être utilisée comme ceinture de sécurité pour le transport dans un
véhicule en mouvement.
Bitte beachten: Der Beckengürtel ist zusammen mit den mitgelieferten Kleinteilen zu
benutzen und als Sicherheitsgurt in einem sich bewegenden Fahrzeug
verwendet werden.

3Poziform

EN

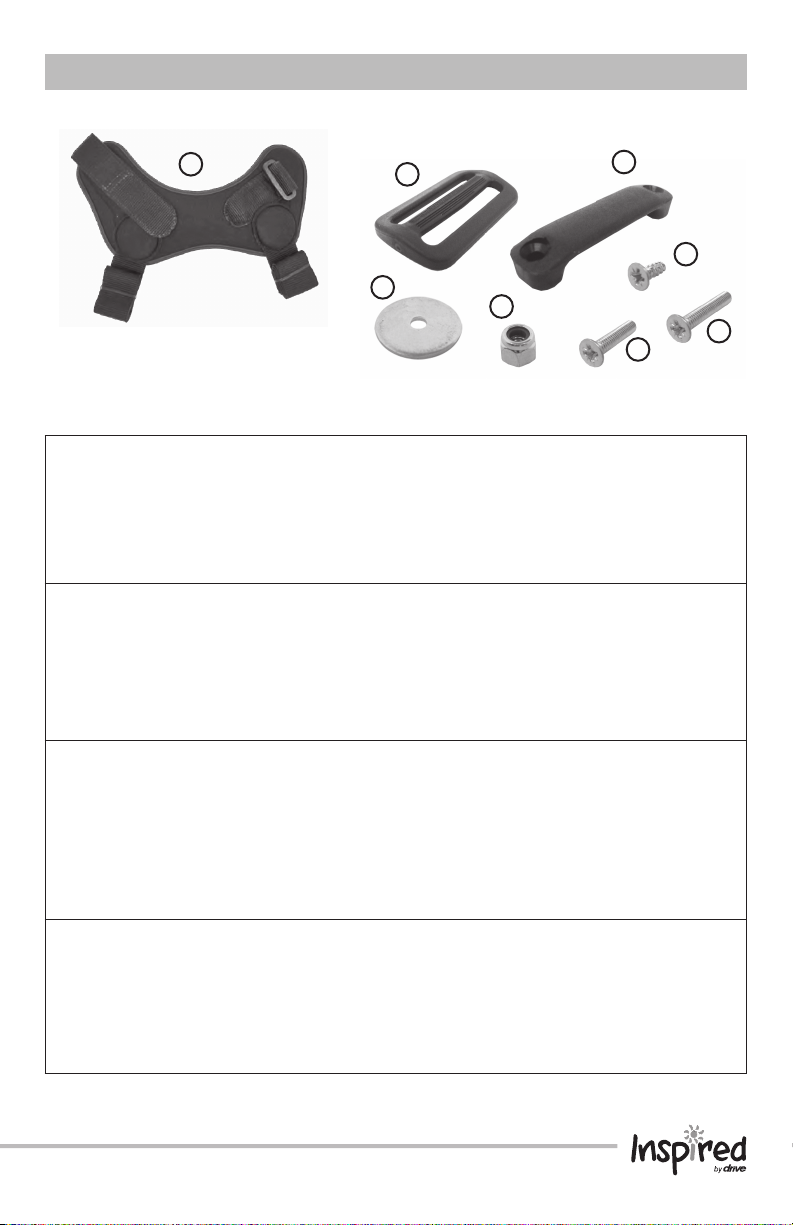

1. Ankle Positioner x 2
2. Three-Bar Slide x 4
3. Webbing Bridge x 4
4. Self Tapping Screw x 8
5. Screw (1” long) x 8
6. Screw (3/4” long) x 8
7. Lock Nut x 8
8. Washer x 8
SP
1. Posicionador de tobillos (2)
2. Hebilla deslizante de tres barras (4)
3. Puente de cintas (4)
4. Tornillo auto-roscante (8)
5. Tornillo (2.5 cm / 1 pulg de largo) (8)
6. Tornillo (1.9 cm /3/4 pulg de largo) (8)
7. Tuerca de sujeción (8)
8. Arandela (8)
FR
1. Dispositif de positionnement des
chevilles x 2
2. Coulisseau à trois barres x 4
3. Courroie tissée x 4
4. Vis autotaraudeuse x 8
5. Vis (de 1 po/2,5 cm de long) x 8
6. Vis (de 3/4 po/1,9 cm de long) x 8
7. Écrou de blocage x 8
8. Rondelle x 8
DE
1. Knöchel-Positionierhilfe x 2
2. Dreifachschnalle x 4
3. Gurtbrücke x 4
4. Schneidschraube x 8
5. Schraube (Länge 1 Zoll ) x 8
6. Schraube (Länge 3/4 Zoll ) x 8
7. Sicherungsmutter x 8
8. Zwischenscheibe x 8
12
8
7
3
4
6
5

4October 2016

 tting the ankle positioners to any wheelchair/seating system, please consult
the wheelchair/seating system manufacturer’s manual (or contact them) to nd out if it is
acceptable to do so.


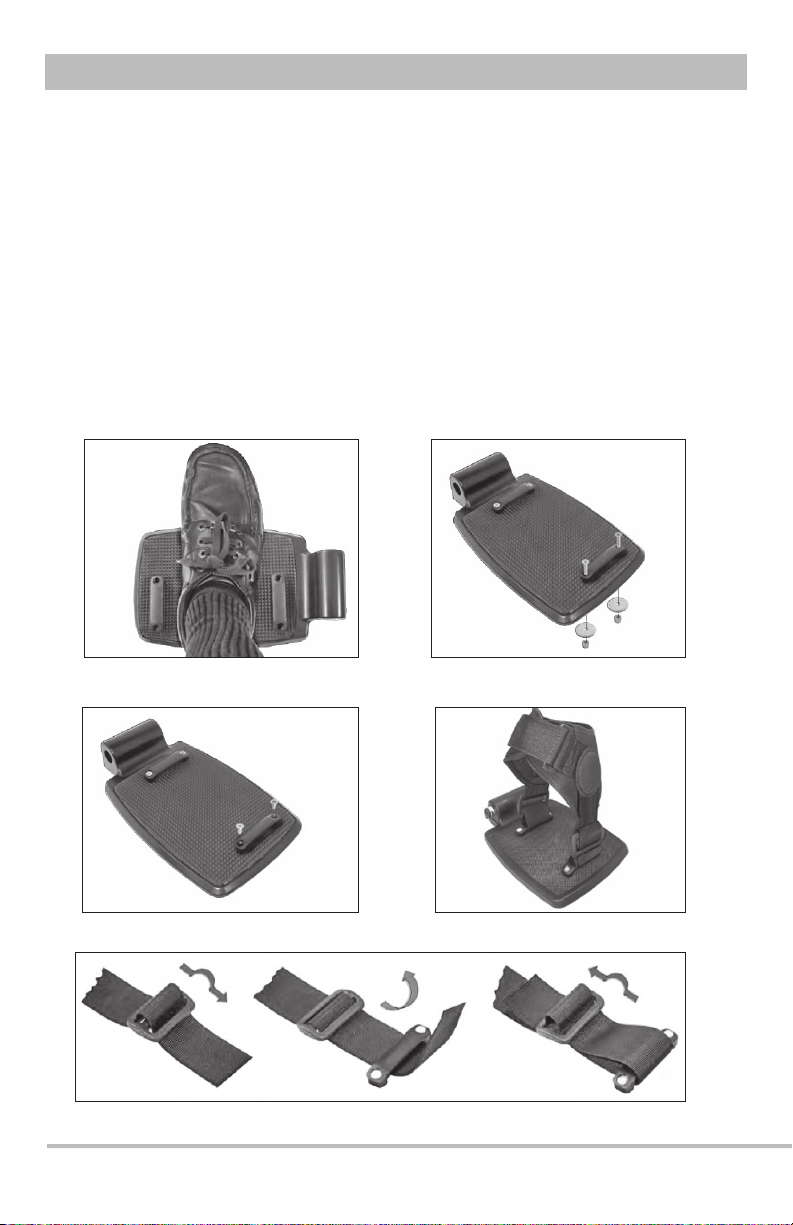

1. Place the user's foot or shoe on the footplate and set the webbing bridge clear of
the foot (Fig. 1), in line with the ankle bone. Mark the holes to be drilled.
2. Drill 4 holes in each foot plate to suit either assembly method (Fig. 2 & Fig. 3).
3. Attach the webbing bridge with the provided hardware.
4. Insert the three-bar slide on the ankle holder strap and thread the strap under the
webbing bridge and back into the slide (Fig. 5). : Do not tighten the strap at
this point.
Figure 1 Figure 2
Figure 3 Figure 4
Figure 5
Use suitable
drill for self
tapping screw
Use 3/16" drill
for nut & bolt
hardware

5Poziform



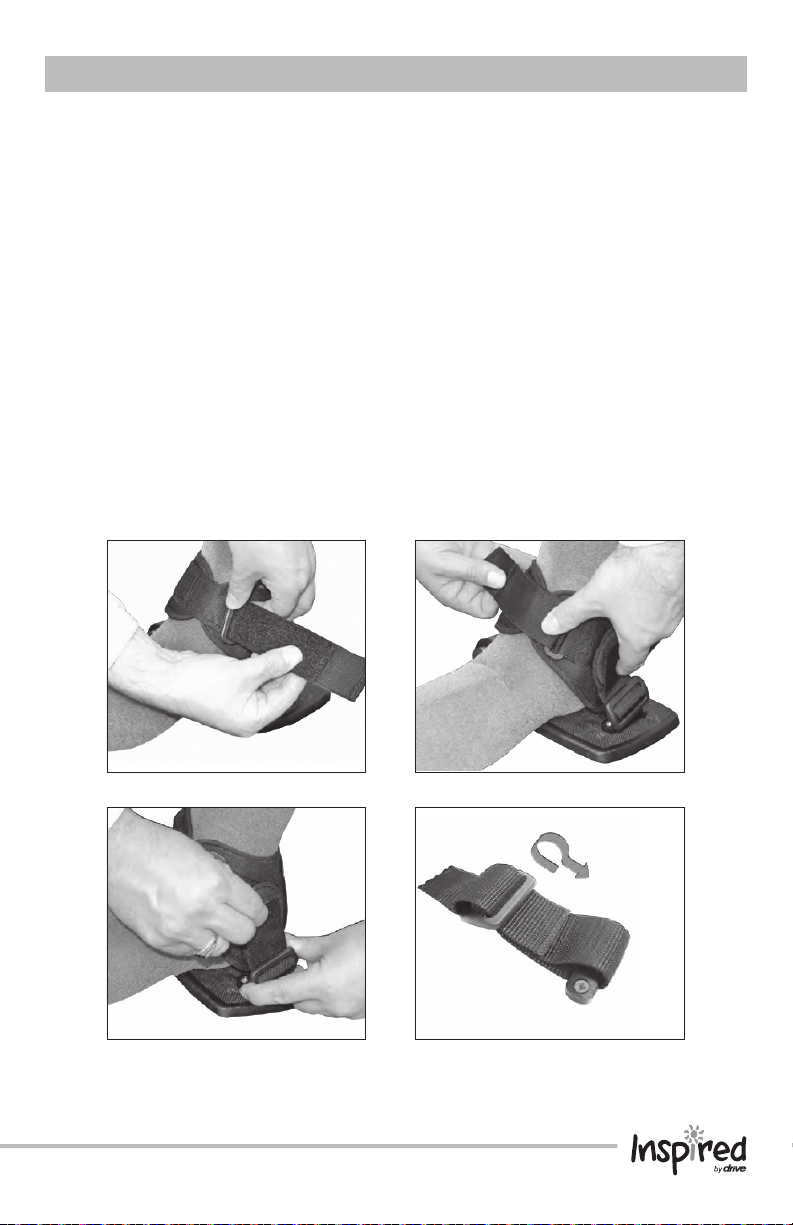

5. Place the positioner above the ankle, aligning the outer pads with the ankle bones
and the rear of the positioner just above the heel, then feed the strap through the
buckle (Fig. 6).
6. Pull the strap through the buckle until a tight/comfortable t is achieved (Fig. 7).
Press the hook and loop together.
7. Hold onto the three-bar slide and pull the strap tight until the positioner holds the
foot rmly to the footplate (Fig. 8). Thread the strap back through the three-bar slide
(Fig. 9).
8. Follow the above steps for the other positioner.
9. To release the positioner, follow the above steps in reverse. Do Not adjust the
webbing bridge straps unless you wish to alter position.
Figure 6 Figure 7
Figure 8 Figure 9

6October 2016


• Clean with a damp cloth and a mild detergent.
• When wet, allow to air dry.
  dry in any drying machine.
  wash in a washing machine.
  iron.

  for any signs of fraying and that buckles work correctly.
  and make sure that all hardware is secured and not damaged, especially
after making any adjustments.
  cleaning will help prevent damage to the buckles.
Every Inspired product comes with our one year manufacturer’s warranty. This warranty ensures
that when you receive our products, they will arrive free of defects in material and workmanship.
We will repair or replace any part or entire product at our discretion for a period of up to one
year from the date of delivery to the original purchaser. This warranty does not include cost of
inconvenience, shipping, property damage, misuse, abuse, accident, or similar incidents. The
warranty will not apply if the product has been modified, tampered with, repaired by unauthorized
individuals or assembled incorrectly. Custom orders are non-refundable and non-returnable.

7Poziform

 de jar Poziform a cualquier sistema de silla de ruedas o de asiento, consulte el
manual del fabricante del sistema de silla de ruedas o de asiento (o comuníquese con
él) a n de averiguar si es aceptable hacerlo.


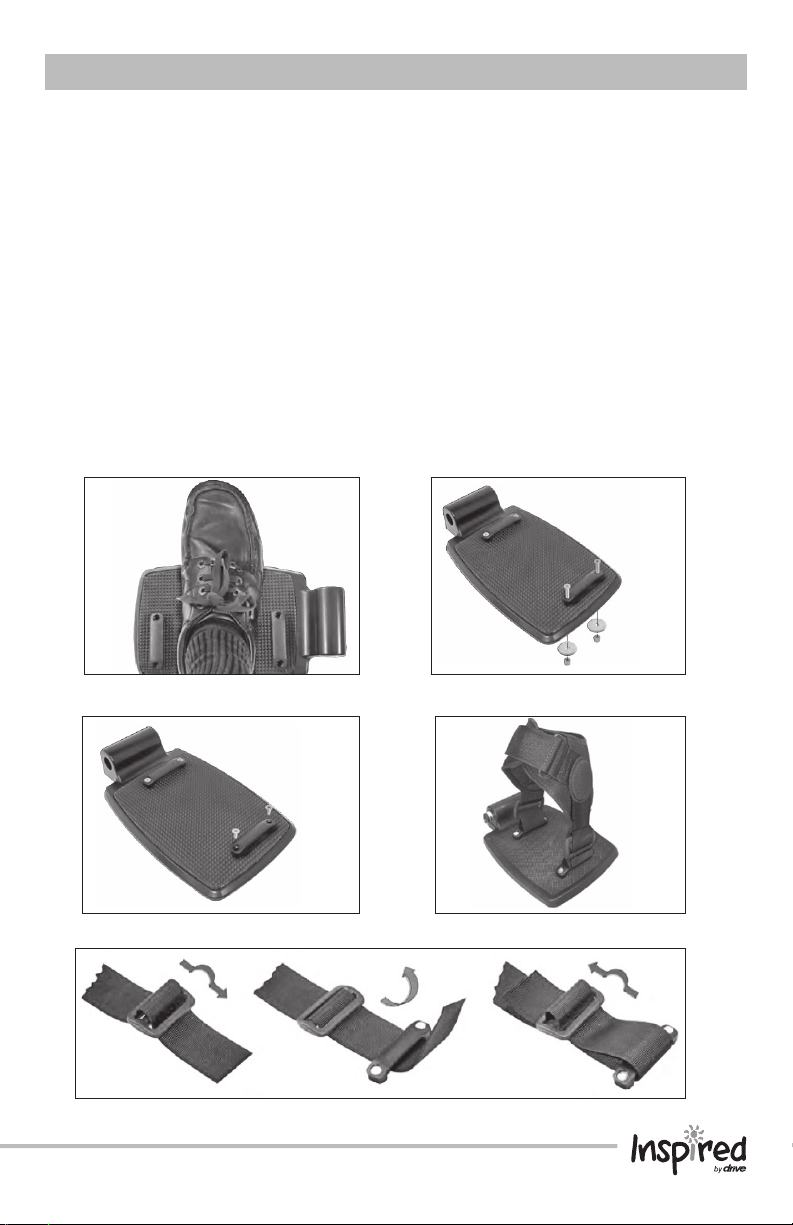

1. Coloque el pie o el zapato del usuario sobre el reposapiés y ubique el puente
de cintas a lo largo del pie (Fig. 1) alineado con el hueso del tobillo. Marque los
oricios que se perforarán.
2. Perfore 4 oricios en cada reposapiés a n de adaptar cualquiera de los métodos
de ensamblaje (Fig. 2 y Fig. 3).
3. Sujete el puente de cintas con el herraje suministrado.
4. Inserte la hebilla deslizante de tres barras en la cinta del sujetador de tobillos y
ensarte la cinta debajo del puente de cintas y de regreso a la hebilla deslizadora
(Fig. 5). Nota: No apriete en este momento la cinta.
Figura 1 Figura 2
Figura 3 Figura 4
Figura 5
Utilice el taladro
adecuado para
tornillo auto
perforante
Utilice 3/16 “taladro
de tuerca y perno de
hardware

8October 2016

Figura 6 Figura 7
Figura 8 Figura 9

5. Coloque el posicionador arriba del tobillo, alinee los cojinetes exteriores con los
huesos de los tobillos y la parte posterior del posicionador justo arriba del talón,
después recorra la cinta a través de la hebilla (Fig. 6).
6. Jale la cinta a través de la hebilla hasta que se apriete o se logre un ajuste
confortable (Fig. 7).
7. Sujete la hebilla dteslizadora de tres barras y jale la cinta para apretar hasta que el
posicionador mantenga rmemente el pie sobre el reposapiés (Fig. 8). Ensarte la
cinta de regreso a través de la hebilla deslizadora de tres barras (Fig. 9).
8. Siga los pasos anteriores para el otro posicionador.
9. Si desea liberar el posicionador, siga los pasos anteriores en orden inverso. No
ajuste las cintas del puente de cintas a menos que quiera modicar la posición.

9Poziform


• Limpie con paño húmedo y detergente suave.
• Si se moja, deje secar al aire libre.
• NO UTILICE secadora.
• NO UTILICE lavadora.
• NO UTILICE plancha.

• Revise en busca de cualquier indicio de deterioro y que las hebillas operen
correctamente.
• Compruebe y cerciórese de que todo el herraje esté jado y que no se encuentre
dañado, en especial, después de realizar cualquier ajuste.
• La limpieza periódica ayudará a prevenir daños en las hebillas.
Cada producto de Columbia Medical se ofrece con nuestra garantía del fabricante por un año.
Esta garantía asegura que al momento en que usted reciba nuestros productos, llegarán libres de
defectos en material y mano de obra. Repararemos o reemplazaremos cualquier parte o todo el
producto a nuestra discreción durante un período de hasta un año a partir de la fecha de entrega
al comprador original. Esta garantía no incluye costos incurridos por inconvenientes, envíos,
daños materiales, uso incorrecto, abuso, accidente o incidentes similares. La garantía no aplicará
si el producto se ha modicado, alterado, reparado por personal no autorizado o ensamblado
incorrectamente. Los pedidos personalizados no son reembolsables ni retornables.

10October 2016

AVANT d’ajuster Poziform sur tout fauteuil roulant ou système de siège, veuillez
consulter le mode d’emploi du fabricant du fauteuil roulant/système de siège (ou
contacter directement le fabricant) an de déterminer s’il est possible de le faire.

1. Placez le pied ou la chaussure de l’utilisateur sur le repose-pied et positionnez la
courroie tissée le long du pied (Fig. 1) en l’alignant sur l’os de la cheville. Marquez
les emplacements des trous à percer.
2. Percez quatre trous dans chaque repose-pied en fonction de la méthode
d’assemblage choisie (Fig. 2 & Fig. 3).
3. Attachez la courroie tissée en utilisant le matériel de xation fourni.
4. Insérez le coulisseau à trois barres sur la sangle de positionnement de la cheville
et enlez la sangle par dessous la courroie tissée et dans le coulisseau (Fig. 5).
Nota : Ne serrez pas encore la sangle.
Figure 5
Figure 1 Figure 2
Figure 3 Figure 4
Utilisez perceuse
appropriée pour vis
autotaraudeuse
Utilisez 3/16 “drill
pour écrou et
boulon matériel

11Poziform

5. Placez le dispositif de positionnement au-dessus de la cheville en alignant
les coussinets extérieurs sur l’os de la cheville et l’arrière du dispositif de
positionnement juste au-dessus du talon, puis enlez la sangle à travers la boucle
(Fig. 6).
6. Tirez sur la sangle à travers la boucle jusqu’à ce qu’elle soit bien serrée, mais pas
excessivement (Fig. 7).
7. Tenez le coulisseau à trois barres d’une main et tirez sur la sangle pour la serrer
jusqu’à ce que le dispositif de positionnement maintienne le pied fermement
attaché au repose-pied (Fig. 8). Enlez la sangle dans le coulisseau à trois barres
(Fig. 9).
8. Suivez les étapes décrites ci-dessus pour l’autre dispositif de positionnement.
9. Pour ouvrir le dispositif de positionnement, suivez les étapes ci-dessus dans l’ordre
inverse. N’ajustez pas les sangles de la courroie tissée à moins que vous ne
vouliez en changer la position.

Figure 6 Figure 7
Figure 8 Figure 9

12October 2016


• Nettoyer avec un chiffon humide et un détergent doux.
• Quand il est mouillé, laisser sécher à l’air.
• Ne pas sécher dans un séchoir électrique.
• Ne pas laver dans une machine à laver le linge.
• Ne pas repasser.

• S’assurer qu’il n’y a pas de traces d’eflochage et que les boucles fonctionnent
correctement.
• Inspecter et s’assurer que tout le matériel de xation est sécurisé et n’est pas
endommagé, en particulier après avoir effectué des réglages.
• Un nettoyage périodique contribuera à éviter que les boucles ne soient
endommagées.
Chaque produit de Columbia Medical est fourni avec une garantie du fabricant d’un an. Cette
garantie assure que quand vous recevez nos produits, ils arrivent sans aucun défaut de matériau
ou vice de fabrication. Nous réparerons ou remplacerons toute partie d’un produit ou tout le produit
à notre discrétion pendant une période allant jusqu’à un an à compter de la date de la remise
à l’acheteur d’origine. Cette garantie n’inclut pas les coûts de tout désagrément éventuel, de
l’expédition, des dommages matériels, d’une utilisation abusive ou inappropriée, des accidents ou
d’incidents similaires. La garantie ne s’appliquera pas si le produit a été modifié, altéré, réparé par
des personnes non autorisées ou assemblé de manière incorrecte. Les produits ayant fait l’objet
d’une commande à façon ne peuvent pas être repris ou renvoyés.

13Poziform

 der Poziform an einem Rollstuhl/Sitzsystem angebracht wird, ist das Handbuch
bzw. der Hersteller des Rollstuhls/Sitzsystems zu konsultieren, um herauszunden, ob
dies zulässig ist.

1. Setzen Sie den Fuß oder Schuh des Benutzers auf die Fußplatte und platzieren Sie
die Gurtbrücke neben dem Fuß (Abb. 1) auf der Höhe des Knöchels. Markieren Sie
die zu bohrenden Löcher.
2. Bohren Sie 4 Löcher in jede Fußplatte je nach Befestigungsmethode (Abb. 2 und
Abb. 3).
3. Befestigen Sie die Gurtbrücke mit den mitgelieferten Kleinteilen.
4. Bringen Sie die Dreifachschnalle auf dem Knöchelriemen an und führen Sie den
Riemen unter die Gurtbrücke und zurück durch die Schnalle (Abb. 5). Hinweis: Den
Riemen zu diesem Zeitpunkt nicht festziehen.
Abbildung 5
Abbildung 1 Abbildung 2
Abbildung 3 Abbildung 4
Verwenden Sie
geeignete Bohrer
für Blechschraube
Verwenden Sie
3/16 “Bohrer
für Mutter &
Schraube
Hardware

14October 2016


5. Legen Sie die Positionierhilfe so über den Knöchel, dass die äußeren Polster an
den Knochen des Knöchels anliegen und die Rückseite der Positionierhilfe sich
unmittelbar oberhalb der Ferse bendet; führen Sie den Riemen dann durch die
Schließe (Abb. 6).
6. Ziehen Sie den Riemen durch die Schließe, bis die Positionierhilfe fest und bequem
anliegt (Abb. 7).
7. Halten Sie die Dreifachschnalle fest und ziehen Sie den Riemen an, bis die
Positionierhilfe den Fuß fest auf der Fußplatte hält (Abb. 8). Fädeln Sie den Riemen
durch die Dreifachschnalle zurück (Abb. 9).
8. Führen Sie dieselben Schritte mit der anderen Positionierhilfe durch.
9. Um die Positionierhilfe zu lösen, führen Sie die Schritte in umgekehrter Reihenfolge
durch. Verstellen Sie die Riemen an der Gurtbrücke nur, wenn Sie die Position
ändern möchten.
Abbildung 6 Abbildung 7
Abbildung 8 Abbildung 9

15Poziform


• Mit einem feuchten Tuch und einem milden Reinigungsmittel reinigen.
• Wenn nass, an der Luft trocknen lassen.
• Nicht im Wäschetrockner trocknen.
• Nicht in der Waschmaschine waschen.
• Nicht bügeln.

• Auf Anzeichen von Ausfransen und das korrekte Funktionieren der Schnallen
überprüfen.
• Sicherstellen, dass alle Kleinteile fest angebracht und nicht beschädigt sind,
besonders wenn Anpassungen vorgenommen wurden.
• Eine regelmäßige Reinigung hilft, Schäden der Schnallen vorzubeugen.
Jedes Produkt von Columbia Medical wird mit einer einjährigen Garantie des Herstellers geliefert.
Diese Garantie gewährleistet, dass unsere Produkte bei ihrer Auslieferung keine Material- und
Verarbeitungsfehler aufweisen. Wir reparieren oder ersetzen das Produkt ganz oder teilweise
nach eigenem Ermessen für einen Zeitraum bis zu einem Jahr ab Datum der Auslieferung an
den Originalkäufer. Diese Garantie deckt nicht die Kosten von Unannehmlichkeiten, Versand,
Sachschäden, falscher Anwendung, Missbrauch, Unfällen oder ähnlichen Ereignissen. Die
Garantie gilt nicht, wenn das Produkt verändert, manipuliert, von unautorisierten Personen
repariert oder falsch montiert wurde. Spezialanfertigungen sind nicht erstattungsfähig und werden
nicht zurückgenommen

16 October 2016 (Rev. A)
11724 Willake Street | Santa Fe Springs | CA 90670
T. 800-454-6612 | P. 562-282-0244 | F. 310-305-1718
www.inspiredbydrive.com | [email protected]
© 2016 Inspired by Drive™ - A Drive DeVilbiss Healthcare Affiliate
