Duramaxx 10027543 User manual

10027543 10027544
10027545

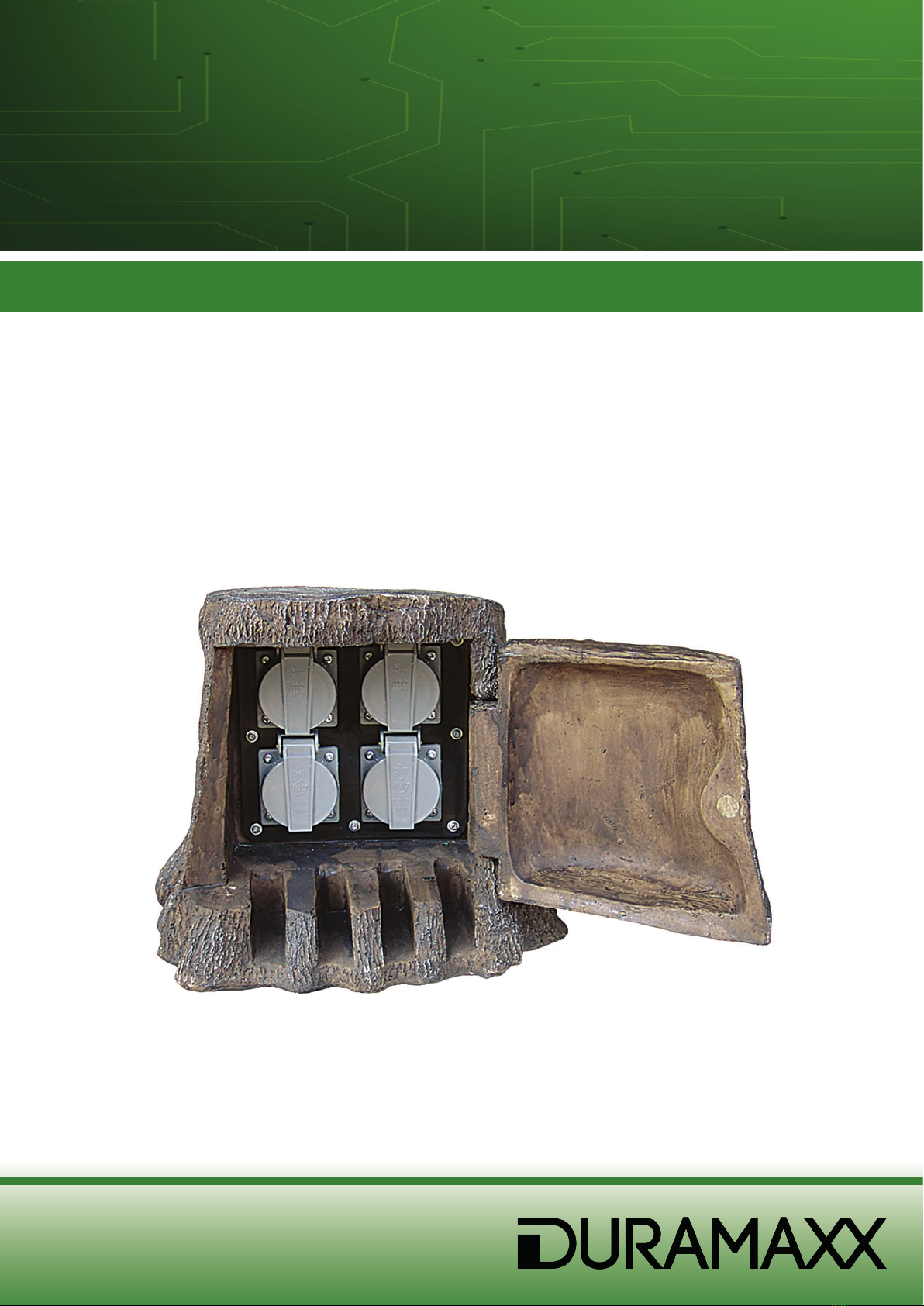

Garten-Mehrfachsteckdose

2
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwen-
dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzu-
beugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.
Sicherheitshinweise
Um die Gefahr von Stromschlägen zu reduzieren entfernen Sie keine der Abdeckungen. Das Gerät
enthält Teile, die dem Benutzer nicht zugänglich sind. Reparaturen dürfen nur von qualizierten Fach-
kräften durchgeführt werden.
• Die Gerätekennzeichnung bendet sich auf der Rückseite des Geräts.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen oder Gieskannen, darauf ab.
• Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Waschbecken, Küchenspülen, Wasch-
trögen, auf nassen Untergründen, in der Nähe von Swimmingpools und auch nicht an Orten, an
denen es nass ist oder eine hohe Luftfeuchtigkeit herrscht.
• Lassen Sie keine Gegenstände aus Metall auf dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Benutzen Sie nur Zubehör und Anbauteile, die vom Hersteller zugelassen sind.
• Ziehen Sie den Stecker aus der Steckdose wenn es gewittert, stürmt oder Sie das Gerät längere
Zeit nicht benutzen. So können Sie Schäden vorbeugen.
• Lassen Sie Reparaturen nur von qualizierten Fachkräften durchführen.
• Eine Reparatur ist dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, das
heißt wenn Gegenstände darauf gefallen sind, wenn es nicht ordnungsgemäß funktioniert oder
fallengelassen wurde. Versuchen Sie nicht das Gerät selbst zu reparieren. Durch Öffnen der Ab-
deckung setzen Sie sich der Gefahr von Stromschlägen und anderen Verletzungen aus.
• Um der Gefahr von Stromschlägen vorzubeugen, vermeiden Sie eine Überlastung des Stromkrei-
ses, der Kabel oder der eingebauten Anschlüsse.
• Stecken Sie den Netzstecker vollständig in die Steckdose ein.
• Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände
darauf.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
• Verwenden Sie keinen beschädigten Netzstecker oder eine beschädigte Steckdose.
• Installieren Sie dieses Gerät so, dass das Netzkabel sofort aus der Steckdose gezogen werden
kann, wenn Störungen auftreten.
• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Schließen Sie das Gerät ausschließlich an geerdete Schutzkontaktsteckdosen an!
• Eine Spritzwasserschutz-Funktion wird nur dann wirklich erreicht, wenn der Stecker des genutz-
ten Geräts ebenfalls nach gleicher Schutzart konstruiert ist (IP44).
• Sollte sich das Greät aus seiner senkrechten Position gelöst haben, ist vor Wiederinbetriebnahme
zu prüfen, ob Wasser in die Steckdose gelangt ist. Erst nachdem diese Prüfung erfolgt ist und
gezeigt hat, dass kein Wasser eingedrungen ist, kann die Steckdose wieder in Betrieb genommen
werden.
• Es ist strengstens untersagt, die Gummileitung weiter zu benutzen, wenn ihre Isolierung be-
schädigt ist.Sie muss durch eine zertizierte Leitung und einen Stecker mit gleichen Merkmalen
ersetzt werden.
Kleine Objekte / Verpackungsteile
• Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial) und Verpackungs-
teile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden
können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

2 3
Aufstellung
• Stellen Sie das Gerät nicht in Kuhlen oder Löcher, in denen sich Wasser sammeln kann. Wählen
Sie einen ebenen Aufstellungsort mit einem festen Untergrund. Der Kunststoffbolzen sollte in
ausreichend solides Erdreich gesteckt werden.
• Bei Aufstellung in der Nähe eines Wasserbehälters muss ein Mindestabstand von 50cm eingehal-
ten werden.
• Stellen Sie das Gerät nicht auf andere Geräte, die heiß werden können. Diese Hitze könnte das
Gerät beschädigen.
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des
Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberäche
Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim
Abwischen können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über
einen längeren Zeitraum mit dem Gerät in Kontakt sein.
Installations- und Nutzungshinweise
• Stecken Sie Geräte nur so ein, dass ein Gesamtstrom von 16A nicht überschritten wird.
• Die Steckdose ist wiederanschließbar. Vor dem Öffnen des Steckdosengehäuses ist dessen Strom-
zufuhr zu unterbrechen.
• Bei Wechsel der angeschlossenen Leitung ist der folgende Leitungstyp zu verwenden: H07RN-F
3G1.5 für Leitungslängen von 5,0m.
• Schießen sie den grün-gelben Schutzleiter richtig an der Anschlussstelle mit dem Schutzlei-
terzeichen an.
• Die Strom führenden Leiter werden auf möglichst kurzem Weg zu den Klemmen geführt und
angeschlossen. Die Schutzleiterader wird 8mm länger gelassen, als es für den Anschluss er-
forderlich wäre.
• Die Leiter müssen zuverlässig mit den Anschlussklemmen verbunden werden und kein Draht
darf außerhalb der Klemmen sein.
• Die spritzwasserfeste Gummidichtung und der O-Ring müssen korrekt montiert werden. Die
Befestigungsschrauben und die Schraubstopfbuches müssen wieder ordnungsgemäß angezo-
gen werden, damit der Spritzwasserschutz weiterhin gegeben ist.
Technische Daten
Spannung: 250V AC, ~50Hz
Maximale Last: 16A, 3680W
Schutzart: IP44
Hinweise zur Entsorgung
Elektroaltgeräte
Bendet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die
Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt
werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und
elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altge-

4
räte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden
Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Konformitätserklärung
Der Hersteller dieses Produktes ist die CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179
Berlin.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2011/65/EU (RoHS)
Important Safety Instructions
• Read all instructions before using.
• Do not let the cord hang over edge of table counter or touch hot surface.
• Do not place on or near a hot gas or electric burner or in a heated oven.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or
device in water or other liquids.
• To avoid all risk of electrocution, do not open the cover. Repairs to this appliance should only be
carried out by qualied persons.
• If liquid penetrates inside the cover, unplug the appliance and have it checked by a qualied tech-
nician before it is used again.
• Do not place the appliance close to heating equipment or any heat source, or in a location subjected
to excessive dust or mechanical shocks.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate
climates.
• Do not place any object that produces heat (candle, ash tray, etc.) close to the appliance.
• Place the appliance on a surface that is at, rigid and stable.
• Install the appliance in a location with sufcient ventilation to avoid internal overheating. Avoid
restricted spaces such as bookcases, cabinets, etc.
• Disconnect the appliance from the power source if it is not going to be used for a long time, if there
is a thunderstorm or if it isn‘t working properly.
• The use of attachments that are not recommended by the appliance manufacturer may result in
re, electric shock or personal injury.
• If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a
similarly qualied person in order to avoid a hazard.
• This appliance is not intended for use by persons (including children) with reduced physical, sen-
sory or mental capabilities, or lack of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliances by a person responsible for their safety.
• Children should be supervised to ensure that they do not play with the appliance.
• The appliance is not a toy. Do not let the children play it. Never let children insert foreign objects
into the appliance.
• Do not use the appliance for other than intended use. This appliance has been designed solely for
domestic use; the manufacturer‘s liability shall not be engaged in the event of any professional
use, by any misuse or by any use not complying with the operating instructions.
• Save these instructions.
• The Device should only be connected to the protective contacting socket which is grounded.
• It should be placed on a solid place completely and horizontally.
• It is not suitable to install in any place where the current-carrying part of the socket possibly lies
in water when it rains.
• If the socket is installed near any kind water basin, the distance must at least maintain at 0.5
meter

4 5
• Only when using sockets made according to the same protective type, the device can fully reach
the IP44 function.
• If you want to move the socket to other places, make sure the socket is separated from electricity
during that.
Installation and Usage
• This kind of socket can be reconnected. But before open the socket box, make sure the power
supply is halted.
• When changing the connecting wire, please use the following type of wire: H07RN-F 3G1.5mm2.
The length of the wire is at least 1.4 meters.
• Please connect correctly the green/yellow grounding safety lead wire to the connecting location
with grounding safety lead wire mark.
• Do it as possible as you can to guide current-conducting lead wire to the binding post and connect
it. Grounding safety lead wire should be 8 mm longer than required.
• Lead wire must be connected rmly to the binding post and all the lead wires should be inside the
binding post.
• You must install correctly the india rubber packing and O-encircling wire which can prevent spray
and then screw up the xed screw and catch screw socket according to the rule. Only through this,
it can prevent spray.
•
Technical Data
Voltage: 250V AC, ~50Hz
Max load: 16A, 3680W
Schutzart: IP44
Environment Concerns
According to the European waste regulation 2002/96/EG this symbol on the product or
on its packaging indicates that this product may not be treated as household waste.
Instead it should be taken to the appropriate collection point for the recycling of electrical
and electronic equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product. For more
detailled information about recycling of this product, please contact your local council or
your household waste disposial service.
Declaration of Conformity
Producer: CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin.
This product is conform to the following European Directives:
2011/65/EU (RoHS)
