Dustcontrol DC 3800c Installation instructions

serial no:
DC 3800c/a
instruktion
user instruction
Betriebsanleitung
manuel d’instruction
gebruikers handleiding
brukermanual
Part No 94124/94126

DC 3800c/a - 2 Part No 94124/94126
2009-10-27
Dustcontrol reserverar sig för tryckfel och produktförändringar
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously deli-
vered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Tillverkare/Manufactured by/Hersteller/Fabriqué par:
Dustcontrol AB
Box 3088, Kumla Gårdsväg 14
SE-145 03 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[e-mail]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Vendu par:
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obligation de changer
les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions faites dans ce livret.
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wijzigingen. Dustcon-
trol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder voorafgaande aankondiging en is niet
verplicht reeds geleverde machines hierop aan te passen. Uitvoering en leveringsomvang kunnen plaatselijk afwijken.
Dustcontrol reserverer seg for trykkfeil og produktforandringer.

DC 3800c/a - 3 Part No 94124/94126
Innehållsförteckning
Säkerhetsföreskrifter____________ 5
Tekniska data _________________ 5
Funktionsbeskrivning ___________ 6
Drift _________________________ 6
Service_______________________ 7
Tillbehör _____________________ 7
Garanti_______________________ 8
Felsökning____________________ 8
Reservdelar ________________29-30
CE-intyg___________________ 31-32
Dustcontrol Worldwide ________ 28
SVENSKAENGLISHDEUTSCHFRANCAIS
Contents
Safety Considerations___________ 9
Technical Data_________________ 9
Description __________________ 10
Operation ___________________ 10
Service______________________ 11
Accessories __________________ 11
Warranty ____________________ 12
Trouble Shooting _____________ 12
Spare Parts ________________29-30
CE-certicate_______________ 31-32
Dustcontrol Worldwide ________ 33
Inhaltverziechnis
Sicherheitsvorschriften_________ 13
Technische Daten _____________ 13
Funktionsbeschreibung ________ 14
Betrieb______________________ 14
Wartung ____________________ 15
Zubehör ____________________ 15
Garantie_____________________ 16
Fehlersuche__________________ 16
Ersatzteile _________________29-30
CE-Zertikat _______________ 31-32
Dustcontrol Worldwide ________ 33
Sommaire
Conditions de sécurité _________ 17
Caractéristiques techniques _____ 17
Description __________________ 18
Fonctionnement______________ 18
Entretien ____________________ 19
Accessoires __________________ 19
Garantie_____________________ 20
Problèmes et interventions _____ 20
Pieces detachees____________29-30
CE-certicat________________ 31-32
Dustcontrol Worldwide ________ 33
Inhoud
Veiligheidsvoorschriften________ 21
Technische gegevens __________ 21
Beschrijving _________________ 22
Bediening ___________________ 22
Service______________________ 23
Accessoires __________________ 23
Garantie_____________________ 24
Probleemoplossingen__________ 24
Onderdelen________________29-30
CE-verklaring_______________ 31-32
Dustcontrol Wereldwijd ________ 33
NEDERLANDS

DC 3800c/a - 4 Part No 94124/94126
2009-10-27
NORSK
Innholdsfortegnelse
Sikkerhetsforskrifter ___________ 25
Tekniske data ________________ 25
Funksjonsbeskrivelse __________ 26
Drift ________________________ 26
Service______________________ 27
Tilbehør_____________________ 27
Garanti______________________ 28
Feilsøking ___________________ 28
Reservedeler _______________29-30
CE-sertikat________________ 31-32
Dustcontrol Worldwide ________ 33

DC 3800c/a - 5 Part No 94124/94126
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar maski-
nen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner ska
grundläggande säkerhetsföreskrifter följas för att minska
risken för brand, elstöt eller personskada.
1. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej i fuktiga
och våta utrymmen eller i närheten av lättantändliga
vätskor eller gaser.
2. Överbelastning
Låt inte maskinen gå helstrypt. Använd maskinen för
avsett ändamål. Följ föreskrifterna för det material som
sugs, t ex asbest.
3. Kroppsskador
Låt aldrig sugpunkten komma i kontakt med någon
kroppsdel. Det starka undertrycket kan skada hudens
blodkärl. Försök aldrig att på egen hand ändra elek-
triska kopplingar. Ett fel kan medföra livsfara. Se också
nedan under varning.
4. Sladden
Dra aldrig maskinen med hjälp av sladden. Utsätt inte
sladden för värme eller skarpa
föremål. Kontrollera elkabeln regelbundet. Maskinen
får inte användas om kabeln eller kontakten är ska-
dad.
5. Viktig åtgärd
Vid rengöring och skötsel ska maskinen göras ström-
lös genom avstängning och utdragning av kontakten.
6. Omsorg
Håll maskinen ren och se till att sugslangen är hel och
att alla packningar är täta. Följ instruk-tionerna. Håll
bärhandtagen torra och fria från olja och fett.
7. Kont roll
Kontrollera alltid att maskinen är oskadad innan använ-
dandet av maskinen. Finns det skador måste maskinen
repareras av en auktoriserad service-verkstad som är
godkänd av Dustcontrol.
8. Varning
Använd endast tillbehör och utbytesdelar som finns
i Dustcontrol´s katalog. OBS! Vid användandet av
felaktiga eller piratdelar (framförallt filter och plast-
säckar) kan maskinen läcka hälsofarligt damm med
personskada som följd.
TEKNISKA DATA
HxBxL 1446 x 600 x 700 mm
Vikt DC 3800c/a 35/38 kg
Inlopp X 50 mm
Slanglängd (φ 50) 5-10 m
Uppsamlingssäck/behållare 20 l/40 l
Flöde max 320 m3/h
Undertryck max 24 kPa
Eektuttag 2800 W
Finlter i polyester, area 1,8 m2
Avskiljningsgrad nlter
(EN 60335-2-69, Klass M) 99,9 %
Filteryta mikrolter 1,5 m2
Avskiljningsgrad mikrolter
(EN 60335-2-69, Class H) 99,995 %
(EN 1822-1) HEPA H13
Ljudnivå 70 dB(A)

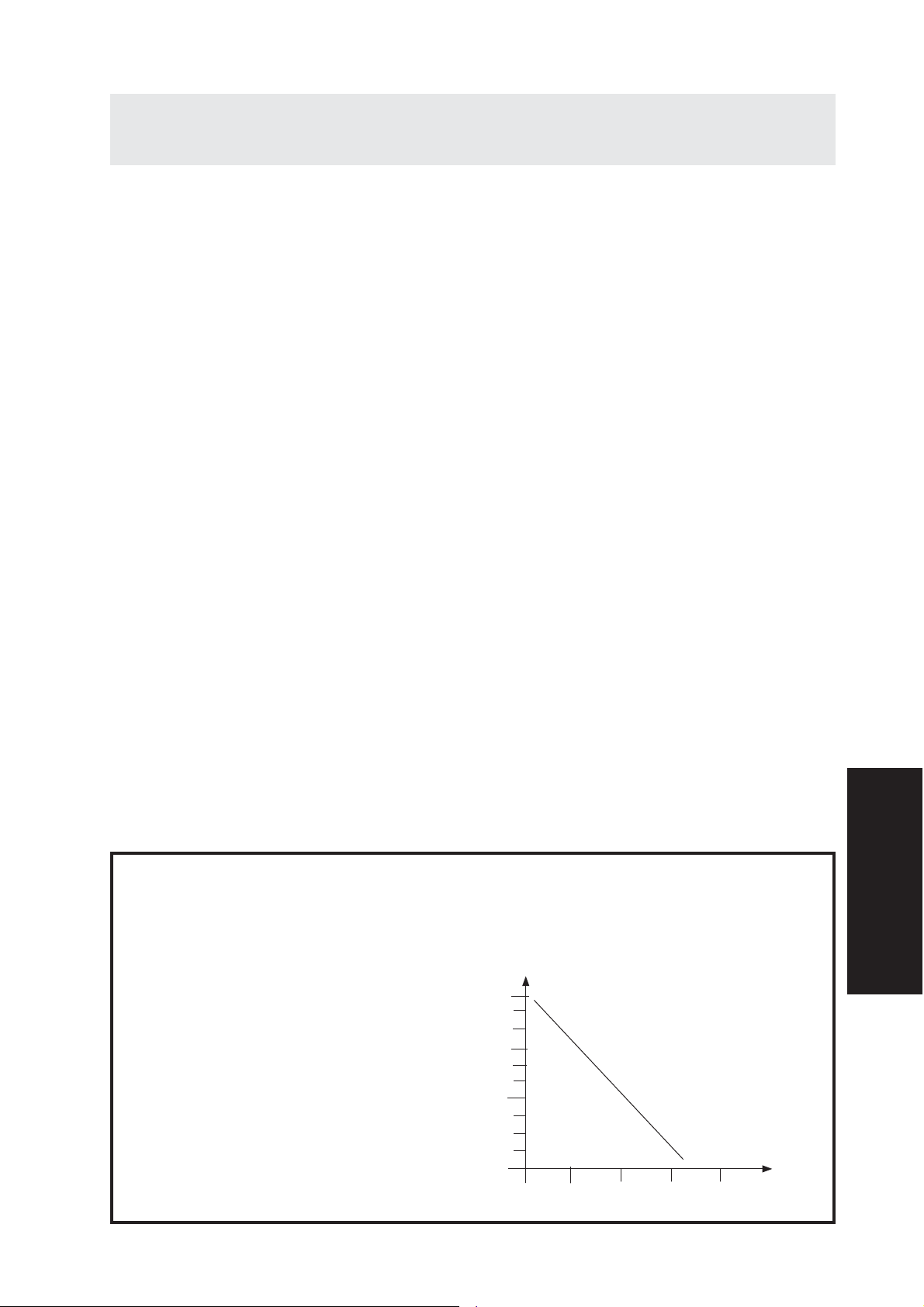

Tryckalstring och luftöde
m3/h
DC 3800c/a
20
10
100 200 300 400
kPa
SVENSKA

DC 3800c/a - 6 Part No 94124/94126
2009-10-27
Funktionsbeskrivning
Drift
först skyddar mot stoftspruten. Filterrensning med luftpuls
ger filtren extra lång livslängd och garanterar bibehållen
sugförmåga. Maskinen är utrustad med mikrofilter.
DC 3800c:
Det uppsugna och avskiljda materialet samlas upp i en
20 liters plastsäck som kan tas loss med ett enkelt handgrepp.
Materialet kan därför lätt återvinnas eller slängas.
DC 3800c/a är driftsäker och oöm. Den är speciellt lämpad
för verksamheter som ger rikligt och lätt stoft. DC 3800c/a
används till punktutsugning i många sammanhang tex vid
slipning, svetsning, personlig sanering och städning.
DC 3800c/a drivs av två 1-fas 2-stegs fläktar.
Sugsystemet arbetar med undertryck (sug) som driver luf-
ten genom sugkåpa/munstycke, slangsystem samt för- och
stoftavskiljare. Grovavskiljning sker i enhetens cyklon, vilket
är en mycket effektiv avskiljning av allt grövre damm. Fin-
dammet avskiljs i enhetens filterpatron, där ett spärrfilter
Anslut maskinen till ett eluttag med spänning enligt spe-
cifikationerna på maskinens märkplåt. Vid skarvning av
elkabeln ska skarvsladden vara vattenskyddad.
DC 3800c/a har en filterindikationslampa som lyser när
filtret behöver rensas eller bytas. Filtren ska rensas 1-2 gånger
om dagen vid kontinuerlig användning.
Aggregatet ska vara igång vid filterrensning.
Lossa slangen från sugröret och tryck in plasthylsan mot den
svarta stoppklacken på utblåsningskanalen, så att maximalt
undertryck skapas i cyklonen. Öppna luckan på sidan 3–6
gånger. Luften rusar in i maskinen och rensar filtret med
pulsverkan.
DC 3800c:
Plastsäcken får bytas bara efter det att finfiltret skakats. Den
ska bytas när dammnivån ligger ca 5 cm under gummiklaf-
fen. Plastsäcken måste förslutas när den tagits av maskinen.
Använd endast Dustcontrol original-plastsäckar.
DC 3800a:
Behållaren under cyklonen bör tömmas när den är fylld
till ca 2/3.
OBS! För lågt stamtryck och klena dimensioner i tryck-
luftledning resulterar i dålig funktion.

DC 3800c/a - 7 Part No 94124/94126
Service
Vid rengöring och skötsel av maskinen ska man stänga av
maskinen och dra ut kontakten. Motordelen får inte direkt-
sprutas med vätska vid sanering av maskinen, bör täckas.
Finfiltret bör bytas minst en gång per år. Använd endast
originalfilter. Mikrofilter ska bytas efter ca 300 timmar.
Filterbyte får endast utföras av instruerad personal. Använd
skyddsmask, partikelfilterklass P2 eller högre. I samband
med hälsofarligt damm, använd engångsoverall och vidta
åtgärder så att annan personal ej utsätts för dammet. Ut-
bytta filter ska läggas i en plastsäck som försluts.
Kontrollera regelbundet att elkabeln inte är skadad.
DC 3800c/a ska funktionsprovas och ses över minst en gång
per år eftersom det är en maskin för häl-sofarligt material.
Slitna delar måste bytas ut. Äventyra aldrig funktion och
livslängd. Använd endast originaldelar.
För fläktmotorer är den typiska livslängden för originalbor-
star 600-700 timmar. De kan sedan bytas eller kompletteras.
För det andra borstpaketet är livslängden ca 400 timmar
och för det tredje borstpaketet ca 300 timmar. Efter detta
är kollektorn utsliten och motorn behöver bytas.
Benämning Art nr
Anslutningsmu 2107
Anslutningsmu 2129
Slang Ø=50 2401
Plastsäck, standard DC 3800c 4110
Mikrolter 42024
Finlter polyester, med
integrerat lterskydd 42025
Övriga tillbehör, se Dustcontrols katalog.
Tillbehör
Finlter cellulosa, med
integrerat lterskydd 42026
Benämning Art nr
Byte av mikrofilter:
SVENSKA

DC 3800c/a - 8 Part No 94124/94126
2009-10-27
Problem Orsak Åtgärd
Motorerna går inte. El ej ansluten. Anslut el.
Motorerna stannar direkt Felaktig säkring. Byt till korrekt säkring.
efter start.
Motorerna går men maskinen Anslut slangen. Sugslangen inte ansluten.
suger inte. Stopp i slangen. Vänd slangen eller rensa.
DC 300c Cyklonen saknar plastsäck. Sätt dit plastsäck.
DC 3800a Behållaren inte fastspänd Spänn fast behållaren.
under cyklonen.
Motorerna går men maskinen Hål på sugslangen. Byt slang.
suger dåligt. Igensatt lter. Rensa eller byt.
Sugslangen för lång Byt slang.
eller smal.
Slangen delvis igensatt. Vänd slangen eller rensa.
Maskinens topp dåligt Justera monteringen.
monterad.
Stoft har fastnat i cyklonen. Ta bort toppen och rensa
cyklonen.
Ena äkten ej påslagen. Starta äkten.
Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.
gått sönder.
Onormalt ljud från maskinen. Beställ service.
FELSÖKNING
Garantitiden är två år och avser fabrikationsfel. Garantin
gäller under förutsättning att maskinen används på normalt
sätt och får den service som krävs. Normalt slitage ersätts
Garanti
inte. Reparationer ska utföras av Dustcontrol eller av per-
son som godkänts av Dustcontrol. I annat fall förverkas
garantin.

DC 3800c/a - 9 Part No 94124/94126
Safety Considerations
Read all instructions before attempting to operate this
machine and save these instructions.
Warning! When using electric machines, basic safety
precuations should always be followed to reduce the risk
of fire, electric shock and personal injury, including the
following:
1. Work area environment
Don´t expose the machine for rain. Don´t use it in damp
or wet locations or in presence of flammable liquids or
gases.
2. Overload
Never let the machine operate fully throttled. Always
follow the regulations pertinent to the materialyouare
working with ie asbestos. Don´t use the machine for
purposes that it isn´t intended for.
3. Body injuries
Never let the suction come in contact with parts
of the body. e strong suction effect can hurt the
blood-vessels in the skin. Do not repair the electric
components yourself, get somebody qualified. Faults
may cause injury. See also below under warnings.
4. Don´t abuse cord
Never pull the machine by cord. Keep cord from heat
and sharp edges. Check the electric cable regularly if
damage.
5. Important measure
With cleaning and maintenance on the machine, the
power cable should be disconnected from the supply.
6. Maintain the machine with care
Keep machine clean and check that the hose is entired
and that all gaskets are tight. Follow instructions. Keep
handles dry and free from oil and grease.
7. Checking of damage
Before futher use of the machine it should be carefully
checked that the machine is undamaged. If there are
any damaged parts these should be repaired by of a
Dustcontrol authorized service center.
8. Warning
Use only accessories and replacable parts which are
available in Dustcontrol catalogue. When using faulty
parts or pirate parts (espe-cially filter) the machine
could leak out unhealthy dust which can cause personal
injuries.
TECHNICAL DATA
HxWxL 1446 x 600 x 700 mm
Weight DC 3800c/a 35/38 kg
Inlet X 50 mm
Hose length 5-10 m
Collection sack/container 20 l/40 l
Flow, max 320 m3/h
Neg pressure, max (115/230 V) 21/24 kPa
Power consumption (115/230 V) 2400/2800 W
Fine lter polyester, area 1.8 m2
Degree of separation ne lter
(EN 60335-2-69, Class M) 99.9 %
Filter area, micro lter 1.5 m2
Degree of separation micro lter
(EN 60335-2-69, Class H) 99,995 %
(EN 1822-1) HEPA H13
Soundlevel (115/230 V) 75/70 dB(A)
Capacity
m3/h
DC 3800c/a
20
10
100 200 300 400
kPa
2400 W 2800 W
ENGLISH

DC 3800c/a - 10 Part No 94124/94126
2009-10-27
e DC 3800c/a is stable, tough and reliable and particularly
suited to spot extraction where plenty and easy dust is crea-
ted. DC 3800c/a is suitable in many different applications
ie welding, grinding, sanding and cleanup.
e DC 3800c/a is driven by 2 single phase, two stage
fans.
e extraction system functions with negative pressure (va-
cuum) that draws the air through suction casings/nozzles,
hose system, separator and filter system. Coarse separation
of dust occurs in the units cyclone which is a highly efficient
separator for larger particulate. e fine dust is separated and
contained by the filter system. ere is a jacket mounted at
the top of the filter cartridge protecting it from the dust as it
enters the cyclone from the hose. Reverse pulse filter cleaning
gives long filter life and a consistently high suction capacity.
e machine is equipped with a HEPA filter.
DC 3800c:
Material which has been extracted and separated is collected
in a 20 l plastic sack. e sack can be removed with a simple
hand grip. e collected material is easily handled in this
way for disposal or recycling.
Description
Operation
Connect the unit to a suitable power source, note require-
ments on the ID plate. If an extension cord is to be used,
only waterproof cords are acceptable.
e DC 3800c/a is equipped with a filter indication lamp
that indicates when the filter needs cleaning or changing.
e filter is generally cleaned once or twice daily during
normal continuous operation. e unit must be in operation
to perform filter cleaning. Loose the tube from the suction
pipe and press the plastic cage against the black stop head
on the exhaust channel so that maximum pressure is cre-
ated in the cyclone.
Open the port on the side of the unit three to six times. is
reverse pulse of air cleans the filter.
DC 3800c:
e plastic sack should be changed only after the filter has
been cleaned. e sack should be changed when the dust
level is about 5 cm under the foot valve. e plastic sack
should be sealed after removal from the machine.
Use only original plastic sacks
DC 3800a
e container under the cyclone should be emptied when
it is filled to ca 2/3..

DC 3800c/a - 11 Part No 94124/94126
Service
With cleaning and maintenance on the machine, the power
cable should be disconnected from the supply. Fluids should
not come into contact with the motor. When cleaning with
fluids the motor should be covered to anoid contact.
e fine filter should be changed at least once per year.
Use only original spare parts. e microfilter/HEPA filter,
should be changed every 300 running hours. Use breathing
protection during a filter change. e operation should be
performed in a closed area. Used filters should be sealed in
a plastic sack and disposed of properly.
Check regularly that the electrical cable is not damaged.
e DC 3800c/a should be performance tested at least once
per year because it may be used with hazardous materials.
Worn parts must be replaced. Never compromise the func-
tion of the DC 3800c/a, use only original spare parts.
For vacuum motor the typical average life of the original
brushes is 600 - 700 hours. ey can then be exchanged
or complete motor/fan replaced. For 2nd brush set life is
ca. 400 hours and for 3rd brush set ca. 300 hours. After
that the commutator is worn out and the motor needs to
be replaced.
Description Part no
Coupling socket 2107
Coupling socket 2129
Hose std Ø=50 per mtr 2401
Plastic sack, standard DC 3800c 4110
Microlter 42024
Fine lter, polyester,
with integrated lter cover 42025
Description Part no
Accessories
Filterchange HEPA filter:
Fine lter cellulose, with
integrated lter cover 42026
Other accessories — see Dustcontrol catalogue.
ENGLISH

DC 3800c/a - 12 Part No 94124/94126
2009-10-27
Problem Fault Solution
Motors will not start. Machine not connected. Make sure connection.
The motors stop directly Incorrect fuse. Change to correct circuit.
after starting. Thermal overload not set Electrician should adjust.
correctly.
Pump runs but no suction. Hose not connected. Connect the hose.
Hose plugged. Find and remove block.
DC 3800c No plastic sack on the Mount the correct sack.
cyclone.
DC 3800a The container is not rmly Secure the container.
attached to the bottom of
the cyclone.
Pump runs but poor suction. Hole in the hose. Change or repair hose.
Plugged lter. Clean or change lter.
Hose too long or too small. Change the hose.
Hose is kinked. Check and free.
Machine top is mounted Adjust the mounting.
incorrectly.
Dust is packed in the Take o the top and clean
cyclone. out.
One of the fans is turned Start it.
o.
Machine blows dust. Filter is perforated or has Check the lters and change
come loose. if necessary.
Abnormal sound from Order service.
machine.
TROUBLE SHOOTING
e warranty period for this machine is two years and co-
vers manufacturers faults. e warranty is valid under the
condition that the machine is used under normal conditions
on the task for which it was designed and is maintained
properly. Normal wear is not covered by this warranty.
Warranty
Service performed by other than Dustcontrol or its aut-
horized agent voids automatically the warranty. No other
warranty express or implied is applicable.

DC 3800c/a - 13 Part No 94124/94126
Sicherheitsvorschriften
Lesen und beachten Sie diese Hinweise, bevor Sie die
Maschine benutzen.
Achtung! Beim Gebrauch von elektrischen Maschinen sind
zum Schutz gegen elektrischen Schlag, Verletzungs- und
Brandgefahr folgende grundsätzlichen Sicherheitsmaß−
nahmen zu beachten.
1. Berücksichtigen Sie die Umgebungs-einflüsse
Setzen Sie die Maschine nicht dem Regen aus. Benützen
Sie diese elektrische Maschine nicht in feuchter oder
nasser Umgebung. Benützen Sie diese nicht in der Nähe
von brennbaren Flüssigkeiten oder Gasen.
2. Überlastung der Maschine
Lassen Sie nie die Maschine völlig gedrosselt laufen.
Verwenden Sie die Maschine nur für Arbeiten für die sie
bestimmt ist. Befolgen Sie die Vorschriften zur Hand-
habung des abgesaugten Materials, wie etwa Asbest.
3. Verletzungsgefahr
Vermeiden Sie Körperkontakt mit den Saugdüsen.
Die kräftige Saugwirkung kann die Blutgefässe der
Haut verletzen. Nehmen Sie niemals selbst Eingriffe
an den elektrischen Teilen vor. Ein Fehler kann lebens-
gefärhlich sein.
4. Schützen Sie das Kabel
Ziehen Sie die Maschine nicht am Kabel. Schützen Sie
das Kabel vor Hitze und scharfen Kanten. Kontrol-
lieren Sie regelmäßig das Netzkabel. Die Maschine
darf nicht verwendet werden, wenn Kabel oder Stecker
beschädigt sind.
5. Wichtiger Hinweis
Zum Reinigen und Warten der Maschine Haupt
-schalter ausschalten und Netzstecker ziehen.
6. Pflegen Sie die Maschine mit Sorgfalt
Halten Sie die Maschine sauber und sehen Sie zu, dass
der Saugschlauch intakt ist und dass alle Dichtungen
dicht sind. Befolgen Sie die Wartungsvorschriften.
Halten Sie die Traggriffe trocken und frei von Öl und
Fett.
7. Kontrolle von Beschädigungen
Vor jeder Inbetriebnahme die Maschine auf Beschä-
digungen überprüfen. Gibt es Beschädigungen muss
die Maschine von einer von Dustcontrol autorisierten
Kundendienstwerkstatt repariert werden.
8. Achtung
Benützen Sie nur Zubehör und Ersatzteile die im
Dustcontrol Katalog erhältlich sind. Beim Einsatz von
fehlerhaften Teilen oder Piratteilen (vor allem Filter
und Plastiksäcke) kann aus der Maschine gesundheits-
gefährlicher Staub austreten.
TECHNISCHE DATEN
Abmessungen HxBxL 1446 x 600 x 700 mm
Gewicht DC 3800c/a 35/38 kg
Einlass X 50 mm
Schlauchlänge 5-10 m
Plastiksack/Behälter 20 l/40 l
Luftmenge, max 320 m3/h
Unterdruck, max 24 kPa
Motorleistung 2800 W
Feinlter Polyester 1,8 m2
Abscheidegrad nach
(EN 60335-2-69, Klasse M) 99,9 %
Filteräche Mikrolter 1,5 m2
Abscheidegrad
(EN 60335-2-69, klasse H) 99,995 %
(EN 1822-1) HEPA H13
Geräuschpegel 70 dB(A)
Druckerzeugung und Luftmenge
m3/h
DC 3800c/a
20
10
100 200 300 400
kPa
DEUTSCH

DC 3800c/a - 14 Part No 94124/94126
2009-10-27
Funktionsbeschreibung
Der DC 3800c/a ist robust und betriebssicher. Er eignet
sich besonders für Betriebe, in denen viel und leichter Staub
anfällt. Die Maschine wird zur Punktabsaugung in vielen
Bereichen, wie z.B. beim Schleifen, Schweißen, Reinigen
und Säubern von Arbeitskleidern verwendet.
Der Antrieb erfolgt durch zwei Zweistufengebläse mit einem
Einphasenmotor.
Das System arbeitet mit Unterdruck, wobei die Luft durch
Saugkappe (Erfasselement), Schlauch sowie Grob- und
Feinabscheider gesaugt wird. Der Grobabscheider ist ein
Zyklon, in welchem der grobe Staub sehr wirksam abge-
schieden wird. Die Abscheidung des Feinstaubes erfolgt
in der Filterpatrone. Der Oberteil des Filters ist mit einem
Schliessen Sie die Maschine entsprechend der auf dem
Typenschild angegebenen Versorgungsspannung (220 V
10 A) an. Bei Anschluss eines Verlängerungskabels, muss
die Kupplung spritzwassergeschuetz sein.
Der DC 3800c/a ist mit einer Filterindikationslampe verse-
hen die anzeigt wann der Filter gereinigt, oder ersetzt werden
muss. Bei täglichem Gebrauch sollte die Filterreinigung
ein - bis zweimal täglich erfolgen!
Die Maschine soll beim Filterabreinigen eingeschalten
bleiben. Entfernen Sie den Schlauch vom Saugrohr. Stülpen
Sie die Plastikhülse des Saugschlauches über den Propfen
der sich auf dem Abluftkanal befindet um maximalen Un-
terdruck im Zyklon zu erzeugen. Danach wird die Klappe
3-6 Mal geöffnet. Die Luft strömt in die Klappenöffnung
ein und der Luftpuls reinigt die Filtereinheit.
DC 3800c:
Der Plastiksack darf erst nach Abreinigung der Filter
gewechselt werden. Spätestens wenn das Staubniveau 5
cm unter der Austragsklappe liegt, muss der Plastiksack
gewechselt werden. Nach Entfernung des Plastiksacks, muss
dieser dicht verschlossen werden.
Verwenden Sie nur Original-Plastiksäcke.
DC 3800a:
Ist der Container bis zu 2/3 gefüllt, so muss er geleert
werden.
Betrieb
Schutzmantel versehen der das Filterelement gegen Ver-
schleiß schützt. Die Filterabreinigung mittels Luftimpuls
verlängert die Lebensdauer des Filters und garantiert da-
durch eine gleichbleibende Saugleistung. Das Gerät ist mit
einem Mikrofilter ausgerüstet.
DC 3800c:
Das abgesaugte und ausgefilterte Material wird in einem
20 Liter fassenden Plastiksack aufgesammelt, der sich mit
einem einfachen Handgriff abnehmen läßt. Das Material
kann daher leicht rückgewonnen oder entsorgt werden.

DC 3800c/a - 15 Part No 94124/94126
Wartung
Die Filterpatrone im Zyklon sollte bei Bedarf (jedoch
mindestens einmal pro Jahr) ausgetauscht werden. Zum
Austausch darf nur der Original-Filter verwendet werden.
Falls die Maschine ein Mikrofilter hat, ist dieses nach etwa
300 Betriebsstunden aus-zutauschen. Bei einem eventuellen
Waschvorgang beim Filtertausch muss der Motor abgedeckt
werden.
Der Filtertausch muß von Personen durchgeführt werden,
welche eingewiesen wurden. Beim Filter-wechsel müssen
Schutzmasken der Partikelfilter-klasse P2 oder höherwertig
sowie Einwegschutz-anzuege getragen und eine Gefährdung
Dritter ausgeschlossen werden. Gebrauchte Filter müssen in
verschlossenen Plastiksäcken entsorgt werden.
Der DC 3800c/a ist mindestens einmal im Jahr zu überholen
und auf seine Funktion zu kontrollieren. Abgenützte Teile
müssen ausgetauscht werden, da es sich um eine Maschine
zur Beseitigung von gesundheitsschädlichem Material
handelt. Setzen Sie nie die Funktion oder Lebensdauer der
Maschine aufs Spiel.
Die durchschnittliche Laufzeit der Orginalbürsten des
Unterdruckmotors liegt bei 600-700 Stunden. Die Bür-
sten können ein- bis zweimal ersetzt werden, wodurch sich
jedoch jeweils die Laufzeit verkürzt (Zweiter Bürstensatz:
ca. 400h; Dritter Bürstensatz: ca. 300h). Nach dem dritten
Bürstensatz ist der Kommutator verschlissen und der Motor
muss ersetzt werden.
Benennung Art. Nr
Anschlussmue 2107
Anschlussmue 2129
Bogen o Ø=50 2401
Plastiksack, Standard DC 3800c 4110
Mikrolter 42024
Feinlter, Polyester, mit
integrierend Filter Schutz 42025
Sonstiges Zubehör siehe Dustcontrol-
Katalog.
Zubehör
Filtertausch Mikrofilter:
Benennung Art. Nr
Feinlter Zellulose mit
integriertem Filterschutz 42026
DEUTSCH

DC 3800c/a - 16 Part No 94124/94126
2009-10-27
FEHLERSUCHE
Problem Fehler Massnahme
Der Motor läuft nicht. Kein Stromanschluss. Strom anschliessen.
Der Motor bleibt sofort nach Falsche Sicherung. Sicherung tauschen.
dem Start stehen.
Der Motor läuft, aber die Kein Saugschlauch Schlauch anschliessen.
Maschine saugt nicht. angeschlossen.
Schlauch verstopft. Schlauch umdrehen oder
reinigen.
DC 3800c Kein Plastiksack am Zyklon Befestigen Sie den Plastik-
angebracht. sack wie beschrieben.
DC 3800a Am Zyklon ist kein Sammel- Behälter anbringen.
behälter angebracht.
Der Motor läuft, aber die Loch im Saugschlauch. Schlauch austauschen.
Maschine saugt schlecht. Filter verstopft. Reinigen oder austauschen.
Saugschlauch zu lang oder Schlauch austauschen.
zu schmal.
Schlauch teilweise verstopft. Schlauch reinigen oder
umdrehen.
Oberteil der Maschine Ordentlich befestigen.
schlecht montiert.
Im Zyklon hat sich Staub Deckel abnehmen und
abgesetzt. den Zyklon reinigen.
Eines der Gebläse ist
beschädigt oder hat sich
gelockert.
Die Maschine bläst Staub Der Filter ist beschädigt Kontrollieren und gegebenen-
aus. oder hat sich gelockert. falls austauschen.
Abnormale Geräusch- Die Pumpe muß gewartet
entwicklung der Maschine. werden.
Die Garantiezeit beträgt 2 Jahre (bei Einschichtbetrieb) und
bezieht sich auf Fabrikationsfehler. Die Garantie gilt nur
unter der Voraussetzung, dass die Maschine vorschriftgemäß
behandelt und gewartet wird.
Für betriebsbedingten Verschleiß wird keine Haftung
übernommen. Die Geräte dürfen nur von
DUSTCONTROL und deren autorisierten Werkstätten
repariert werden, ansonsten erlischt die Garantie.
Garantie

DC 3800c/a - 17 Part No 94124/94126
Conditions de sécurité
Lisez toutes les instructions avant d´utiliser la machine et
mettez à l´abri ces instructions.
Attention! Pendant l´utilisation de machines électriques,
les précautions de sécurité de base devront être suivies pour
réduire les risques de feu, les décharges électriques et les
blessures corporelles.
1. Zone de travail
Ne pas exposer la machine sous la pluie. Ne pas l´utiliser
dans des endroits humides ou en présence de liquides
ou gaz inflammables.
2. Surchauffe
Ne laisser jamais la machine tourner en con-tinu inutile-
ment. Suivre toujours les régle-mentations particulières
aux matières avec lesquelles vous travaillez: par exemple
l´amiante. Ne pas utiliser la machine pour des travaux
non conformes à l´emploi normal de la machine.
3. Blessures corporelles
Ne jamais laisser la succion venir au contact avec des
parties du corps. Le fort effet de suc-cion peut endom-
mager les vaisseaux sanguins de la peau. Ne pas réparer
les composants élec-triques soi-même, mais prendre
une personne qualifiée. Des erreurs peuvent causer
des blessures. Lire attentivement toutes les précautions
d´usage.
4. Prendre soin du cordon électrique
Ne jamais tirer la machine par son cordon électrique.
Protéger le cordon contre les chocs et les objets cou-
pants. Vérifier régulièrement l´état du cordon.
5. Mesure importante
Pendant le nettoyage et l´entretien sur la machine, le
cordon électrique devra être débranché.
6. Entretien de la machine
Garder la machine propre et vérifier que le flexible est
entier, et que les joints sont restés étanches. Garder les
poignées sèches et libres de toute huile et graisse.
7. Vérification de l´état de la machine
Avant toute utilisation de la machine, il devra être
vérifié avec précautions que la machine est en bon état
de marche. Si il y a des pièces en-dommagées, celles-ci
devront être réparées par un centre de maintenance
autorisé Dustcontrol.
8. Attention!
Utiliser uniquement les accessoires et les pièces détaché-
es qui sont disponibles dans le catalogue Dustcontrol.
Si vous utilisez des pièces défectueuses ou contrefaites
(spécialement les filtres), la machine pourrait rejeter de
la poussière nocive qui pourrait causer des dommages
corporels.
CARACTÉRISTIQUES TECHNIQUES
HxlxL 1446 x 600 x 700 mm
Poids DC 3800c/a 35/38 kg
Entrée X 50 mm
Longueur exible 5-10 m
Volume sac/conteneur 20 l/40 l
Flux à l’entrée ouverte 320 m3/h
Dépression max. 24 kPa
Puissance 2800 W
Surface ltrante, ltre n 1,8 m2
Degré de ltration, ltre
n (EN 60335-2-69, M) 99,9 %
Surface ltrante, microltre 1,5 m2
Degré de ltration, microltre
(EN 60335-2-69, Class H) 99,995 %
(EN 1822-1) HEPA H13
Niveau sonore 70 dB(A)
Génération de pression
et ux d`air
m3/h
DC 3800c/a
20
10
100 200 300 400
kPa
FRANCAIS

DC 3800c/a - 18 Part No 94124/94126
2009-10-27
Description
Le DC 3800c/a est stable, robuste, fiable et particulièrement
adapté pour l’extraction à la source où il y a beaucoup de
poussière fine. Le DC 3800c/a est idéal pour différentes
applications comme le soudage, le meulage, le ponçage et
le netto nettoyage.
Le DC 3800c/a est entrainé par deux ventilateurs monop-
hasés à deux étages.
Le système d’extraction fonctionne avec la dépression (aspi-
ration) qui entraine l’air à travers les accessoires de nettoyage/
carters, le système de flexibles, le séparateur et le système de
filtration. La séparation grossière des poussières se produit
dans le cyclone qui a un très grand effet de séparation pour
les grandes particules. La poussière fine est séparée et retenue
dans le système de filtration.
Les poussières sont collectées dans un sac plastique qui se
trouve à la base du cyclone.
Il y a une enveloppe montée au sommet de la cartouche
filtrante qui le protège de la poussière quand elle rentre dans
le cyclone en provenance du flexible. Le nettoyage du filtre
par impulsion inversée prolonge la vie du filtre et permet
une constante et haute capacité d’aspiration. Les machines
sont équipées avec un filtre HEPA.
DC 3800c:
Le nettoyage du filtre par impulsion inversée prolonge la
durée de vie du filtre et procure une capacité régulière. La
matière qui a été extraite et séparée est collectée dans un
sac plastique de 20 l.
Le sac peut être retiré facilement et la matière collectée
est ainsi facilement transportée de façon à être jetée ou
recyclée.
Connectez l’unité à une source électrique en prenant garde
aux indications de la plaque- machine. Si une rallonge
électrique doit être utilisée, seuls les cordons imperméables
sont acceptables.
Le DC 3800c/a est maintenant équipé d’un témoin lumi-
neux de colmatage du filtre qui indique à quel moment il
est nécessaire de nettoyer ou de changer le Filtre.
Le filtre est généralement nettoyé une ou deux fois par jour
pour un fonctionnement normal. L’unité doit être en fon-
ctionnement pour exécuter le nettoyage du filtre. Enlevez
l’accessoire de nettoyage du flexible et pressez l’embout
plastique contre le bouchon noir positionné sur la cage de
rejet d’air de l’unité afin qu’une pression maximale soit créée
dans le cyclone.
Ouvrez la tirette sur le côté de l’unité trois à six fois. Cette
impulsion inversée de l’air nettoie le filtre.
Fonctionnement
DC 3800c:
Le sac plastique devra être changé seulement une fois le
filtre nettoyé. Le sac devra être changé quand le niveau de
poussières est à environ 5 cm en-dessous du clapet.
Le sac plastique devra être fermé après avoir été retiré de
dessous la machine.
Utiliser uniquement des sacs plastique d’origine.
DC 3800a:
Le conteneur situé sous le cyclone devrait être vidé lorsqu’il
est plein aux 2/3 environ.

DC 3800c/a - 19 Part No 94124/94126
Entretien
Le DC 3800c/a devra être testé au moins une fois par an
parce qu’il a pu être utilisé avec des matières dangereuses.
Les pièces défectueuses doivent être remplacées. Pour ne
jamais compromettre le fonctionnement du DC 3800c/a,
utiliser uniquement des pièces détachées d’origine.
L’espérance de vie des brosses en carbone du moteur est de
600 à 700 heures. Ensuite, elles peuvent être changées ou le
moteur complet peut être remplacé. L’espérance de vie d’un
second jeu est d’environ 400 heures, et autour de 300 heures
pour un troisième jeu de brosses. Après cela, le commutateur
est abîmé et le moteur complet doit être remplacé.
Pendant le nettoyage et l’entretien sur la machine, le cordon
électrique devra être déconnecté. Le moteur ne peut être
directement aspergé avec un fluide pendant le nettoyage de
la machine et doit être protégé.
Le filtre fin devra être changé au moins une fois par an.
Utiliser uniquement des pièces détachées d’origine. Si la
machine est utilisée avec un microfiltre/HEPA, celui-ci
devra être changé toutes les 300 h de fonctionnement. Uti-
liser une protection respiratoire durant le changement du
filtre. L’opération devra être réalisée dans un lieu clos.
Les filtres usés devront être enfermés dans un sac plastique
et retraités selon les normes industrielles.
Vérifier régulièrement que le cordon électrique n’est pas
endommagé.
Description Part No
Raccord 50/50 2107
Raccord tournant 50/38 2129
Flexible Ø=50 2401
Sacs plastigue, standard DC 3800c 4110
Autres accessoires, voir le catalogue
Dustcontrol.
Accessoires
Description Part No
Changement du Microfiltre:
Microltre 42024
Filtre n, polyester, avec
couvercle de protection 42025
Filtre n cellulose, avec
couvercle de protection 42026
FRANCAIS
,

DC 3800c/a - 20 Part No 94124/94126
2009-10-27
Problème Défaut Solution
Moteur ne démarre pas. Machine non connectée. Vérier connections.
Le moteur s´arrète aprés Mauvais fusible. Circuit correct. Un électricien
le démarrage. Thermique mal positionné. devra intervenir.
Pompe fonctionne mais Flexible non connecté. Connecté le exible.
n´aspire pas. Flexible bouché. Nettoyer le exible.
Dc 3800c Pas de sac plastique sur le Monter le sac correctement.
cyclone.
DC 3800a Le conteneur n’est pas Sécurisez le conteneur.
complètement attaché au
bas du ltre
Pompe tourne mais peu Trou dans le exible. Changer ou réparer le
d´aspiration. Filtre bouché. exible.
Flexible trop long ou trop Nettoyer ou le changer.
petit.
Flexible vrillé. Dévriller le exible.
Filtre mal monté. Adjuster le ltre.
Poussière bloquée dans le Ouvrer le cyclone et nettoyer
cyclone. le.
Machine recrache la Filtre perforé ou pas Vérier le et changer si
poussière. installé. nécessaire.
Son anormal dans la Appelez nous.
machine.
PROBLÈMES ET INTERVENTIONS
La période de garantie pour cette machine est de 2 ans,
pièces et main d´oeuvre hors pièces d´usure. La garantie est
valide sous les conditions que la machine est utilisée dans
des conditions normales de travail, pour lesquelles elle a été
définie et si elle est convenablement entretenu.
La maintenance accomplie par d´autres que Dustcontrol
ou que par un agent mandaté, annule automatiquement la
garantie. Aucune autre garantie express ou implicite n´est
applicable.
Garantie
