Dustcontrol TPR 35 Installation instructions

model: TPR 43, 18.5 kW
serial no:
instruktion
user instruction
Betriebsanleitung
gebruikers handleiding
Betjeningsvejledning

TPR 43, 18.5 kW - 2 Art nr 9046
Dustcontrol reserves the right to change specifications without notice and is under no obligation
to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in
this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar.
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Tillverkare/Manufactured by/Hersteller/Fabrikant:
Dustcontrol AB
Kumla Gårdsväg 14
SE-145 63 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Verkocht door:
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussen-
tijdse wijzigingen.
Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder voo-
rafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen.
Uitvoering en leveringsomvang kunnen plaatselijk afwijken.
Dustcontrol forbeholder sig ret til at ændre specifikationerne uden forudgående varsel og er ikke
forpligtet til ændring af tidligere leverede produkter. Dustcontrol er ikke ansvarlig for trykfejl etc. i
denne manual.

TPR 43, 18.5 kW - 3 Art nr 9046
Innehållsförteckning
Säkerhetsföreskrifter _________ 4
Mått och uppställning_________ 4
Tekniska data_______________ 5
Funktionsbeskrivning_________ 6
Installation ________________7-8
Provkörning ________________ 9
Underhåll _______________10-11
Tillbehör__________________ 12
Garanti___________________ 12
Felsökning ________________ 13
Reservdelar _____________52-54
Dustcontrol Worldwide_______ 55
Contents
Safety Considerations _______ 14
Technical Data_____________ 15
System Description _________ 16
Dimensions and Arrangements 16
Installation ______________17-18
Test Running ______________ 19
Service ________________20-21
Accessories _______________ 22
Warranty _________________ 22
Trouble Shooting ___________ 23
Spare Parts _____________52-54
Dustcontrol Worldwide_______ 55
Inhaltsverzeichnis
Sicherheitsvorschriften ______ 24
Technische Daten __________ 25
Funktionsbeschreibung ______ 26
Maße und Aufstellung _______ 26
Installation ______________27-28
Probelauf _________________ 29
Wartung________________30-31
Zubehör __________________ 32
Garantie__________________ 32
Fehlersuche_______________ 33
Ersatzteile ______________52-54
Dustcontrol Worldwide_______ 55
SVENSKAENGLISHDEUTSCH
Inhoud
Veiligheidsvoorschriften______ 34
Technische gegevens _______ 35
Systeem beschrijving _______ 36
Afmetingen _______________ 36
Installatie _______________37-38
Testen ___________________ 39
Service ________________40-41
Accessoires _______________ 42
Garantie__________________ 42
Probleemoplossingen _______ 43
Onderdelen _____________52-54
Dustcontrol Wereldwijd ______ 55
NEDERLANDS
Sikkerhedsregler ___________ 44
Tekniske data______________ 45
Funktionsbeskrivelse________ 46
Dimensioner og opstilling ____ 46
Installation ______________47-48
Afprøvning ________________ 48
Vedligeholdelse __________49-50
Tilbehør __________________ 50
Garanti___________________ 50
Fejlfinding ________________ 51
Reservedele ____________52-54
Dustcontrol Worldwide_______ 55
DANSK
Indholdsfortegnelse

TPR 43, 18.5 kW - 4 Art nr 9046
Säkerhetsföreskrifter
Läs hela detta instruktionshäfte innan
maskinen startas.
Utrustningen får monteras och skötas endast av
behöriga personer som tagit del av denna skrift.
Dustcontrol ansvarar ej för skador på utrust-
ningen som uppkommit pga felaktig installation
eller felaktigt handhavande av utrustningen.
Varning! Vid användandet av elektriska maskiner
ska nedanstående grundläggande säkerhetsfö-
reskrifter följas för att minska risken för brand,
elstöt eller personskada.
1. Arbetsmiljön
Håll utrymmet vid centralenheten rent. Lagra
eller hantera inte lättantändliga vätskor eller
gaser i närheten.
2. Överbelastning
Vid larmindikation - återstarta inte maskinen
förrän felet är konstaterat och åtgärdat. An-
vänd maskinen för avsett ändamål och följ
föreskrifterna för det material som sugs.
3. Kroppsskador
Varning för starkt undertryck
Starta aldrig pumpen utan att kanalerna är
anslutna och justera aldrig vakuumventilen
under drift. Låt aldrig sugpunkten komma i
kontakt med någon kroppsdel. Prova aldrig
undertrycket med handflatan eller andra
kroppsdelar. Det starka undertrycket kan
skada hudens blodkärl.
Varning för het utblåsluft
Tänk på att utblåsningsluften kan vara
150oC varm.
4. Elektricitet
En separat, låsbar arbetsbrytare måste instal-
leras och vara lätt åtkomlig från den plats där
pumpen står. Försök aldrig att på egen hand
ändra elektriska kopplingar. Ett fel kan med-
föra livsfara. Den elektriska installationen får
endast utföras av behörig elektriker. Se också
punkt 7 - Varning.
5. Viktig åtgärd
Bryt och lås arbetsbrytaren före demontering
av skyddsplåtar och kanaler.
6. Kontroll av skador
Kontrollera regelbundet att maskinen inte
har skador eller förslitningar. Uppstår skador
ska dessa åtgärdas av en auktoriserad servi-
ceverkstad som är godkänd av Dustcontrol
eller av Dustcontrol själva.
7. Varning
Använd endast tillbehör och utbytesdelar
som finns i Dustcontrols katalog. OBS! Vid
användandet av felaktiga delar eller piratdelar
(framförallt filter och plastsäckar) kan maski-
nen läcka hälsofarligt damm med personska-
dor som följd.

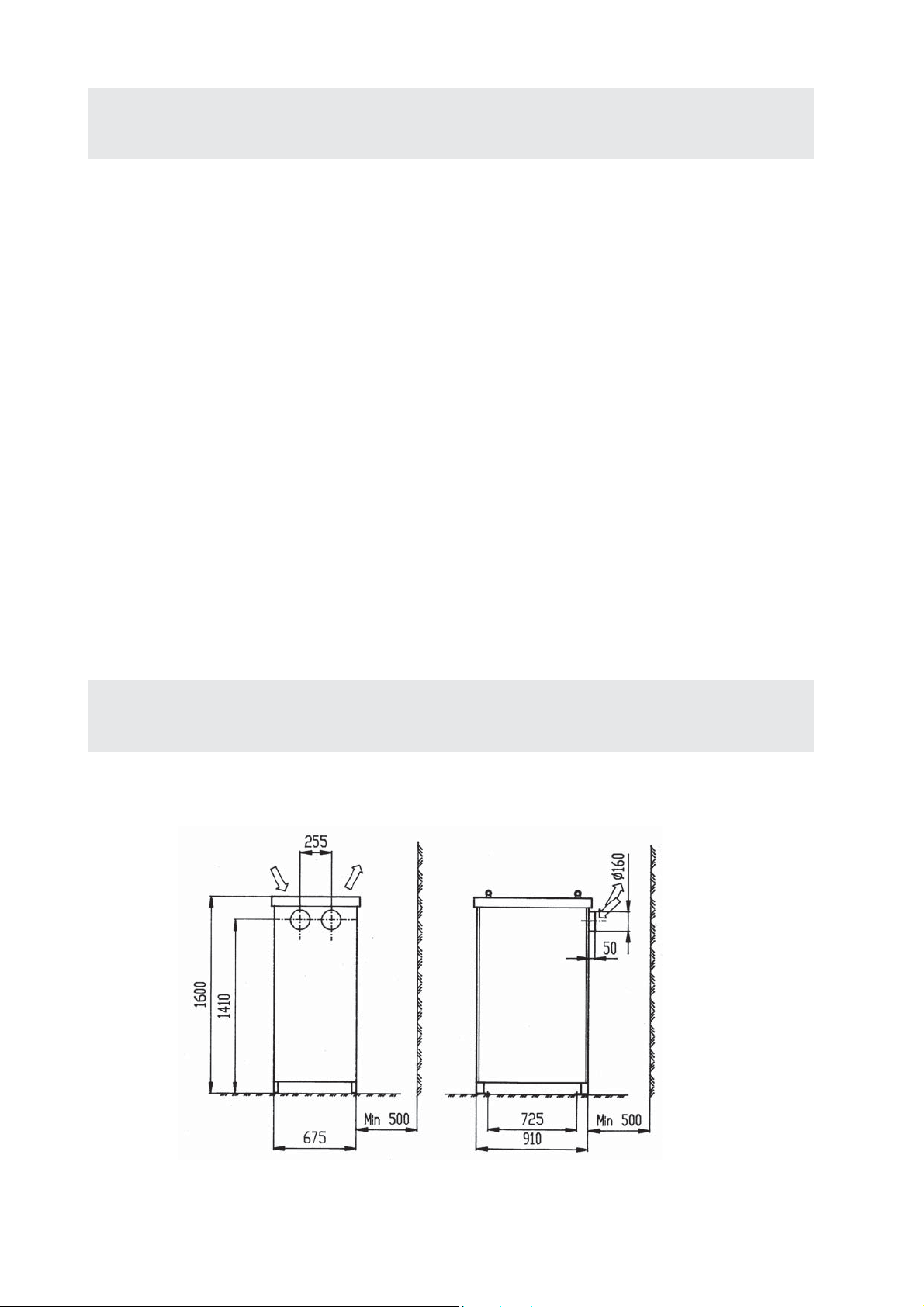

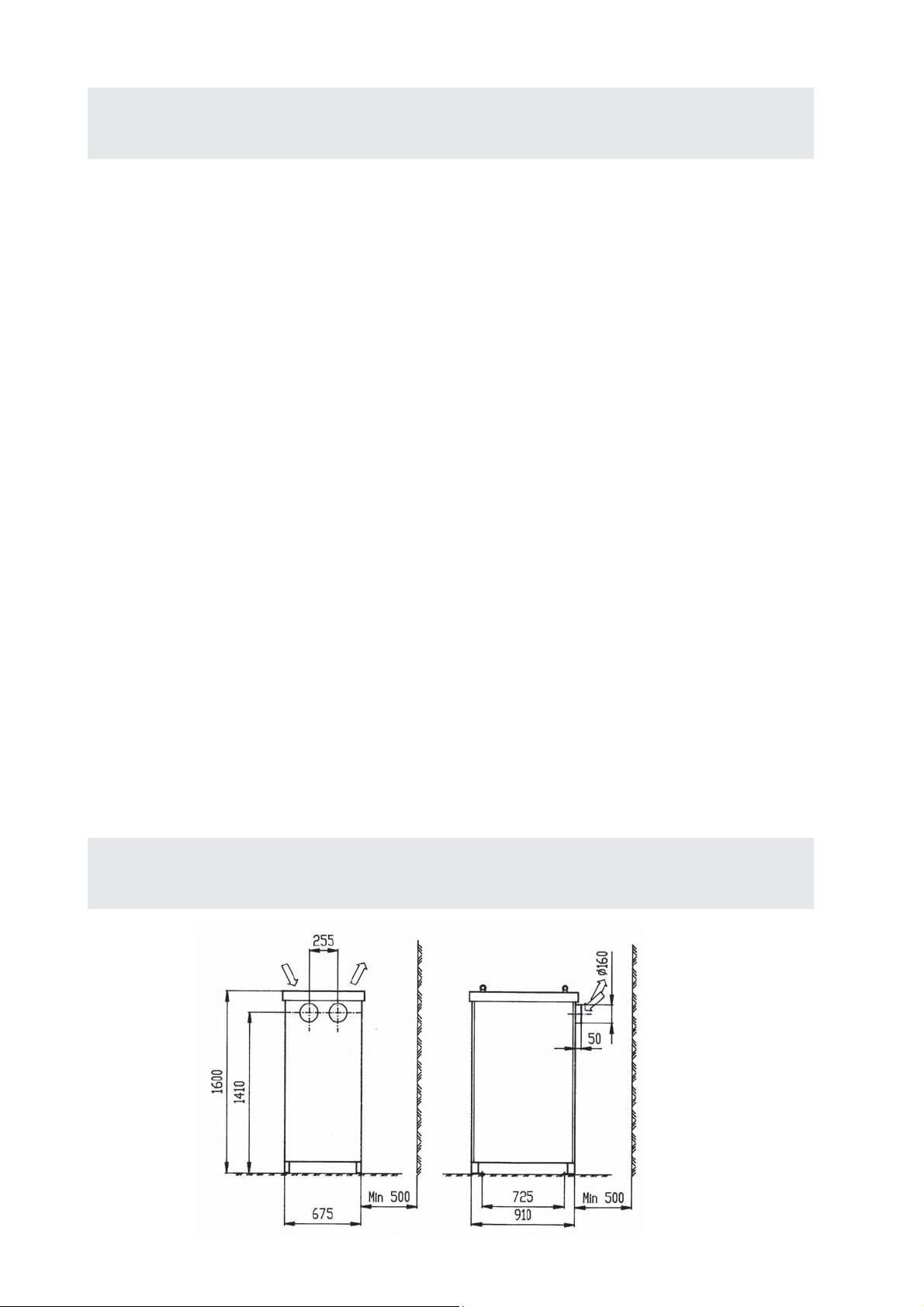

Mått och uppställning
TPR 35,TPR 40,TPR 43,TPR 47,TPR 50

TPR 43, 18.5 kW - 5 Art nr 9046
SVENSKA
Tekniska data
TRYCKALSTRING OCH EFFEKTFÖRBRUKNING
kPa Pu
60
50
40
30
20
10
0
10
20
30
kW P
200 400 600 800 1000 1200 1400 1600
7
6
4
8
1
7
5
3
2
1
6
8
425
3
Q
m3/h
1. TPR 35 11 kW
2. TPR 40 15 kW
3. TPR 43 18,5 kW
4. TSR 43 18,5 kW
5. TPR 47 22 kW
6. TSR 47 22 kW
7. TPR 50 30 kW
8. TSR 50 30 kW
Benämning TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
Standardmotor kW 11 15 18,5 18,5 22 22 30 30
Varvtal rpm 3500 4000 4300 4300 4700 4700 5000 5000
Vikt kg 400 400 430 430 450 450 530 530
Max dP kPa 22 26 28 46 29 50 30 54
Nominellt tryck kPa 20 22 22 35 23 37 25 40
Max Q m3/h 1000 1200 1400 650 1500 700 1600 800
Ljudnivå
kåpa 1m dB(A) 66 66 66 66 66 66 66 66
Inlopp/Utlopp Ømm 160/160 160/160 160/160 108/108 160/160 108/108 160/160 108/108
MÄRKEFFEKT
Hz TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
11 kW 15 kW 18.5 kW 18.5 kW 22 kW 22 kW 30 kW 30 kW
220-240/
380-420 50 - 106802 107202 107252 107702 107752 109202 109252
380-420/
660 50 106600 106800 107200 107250 107700 107750 109200 109250
500 50 - 106801 107201 107251 107701 107751 109201 109251
575 60 - 106806 107206 107256 107706 107756 109206 109256
220/440 60 - 106804 107204 107254 107704 107754 109204 109254
V
Art. nr.
Kapacitetskurvorna är mätta som den faktiskt tillgängliga kapaci-
teten i ett sugsystem. Det innebär att utloppsförluster från ett
normalt utlopp (ljuddämpare och backventil/böj) har subtraherats
från pumpens/fläktens tryckalstring. Med diffusor på utlopp kan
högre undertryck erhållas. Angivna luftflöden gäller luft av normalt
tryck (101,3 kPa) och normal temperatur (20oC).
Vakuumalstrarna kan användas även för blås och ger då ett högre
tryck än vid sug.

TPR 43, 18.5 kW - 6 Art nr 9046
Funktionsbeskrivning
Sidokanalstyp
Dustcontrol TPR är turbopumpar av sidokanalstyp
med två turbinhjul. Mellan inlopp och utlopp löper
skovlar genom en passage med mycket små spel.
Det är därför viktigt att det inte kommer in några
partiklar i pumpen - haveririsk! Turbopumpen
komprimerar luft och det är därför helt naturligt
att den blir het under drift.
Kylluft
Dustcontrols TPR turbopumpar är remdrivna i två
parallellkopplade steg. Kylluft släpps in genom
en vakuumventil vars trycknivå kan justeras.
Anläggningens trycknivå kan då hållas konstant
även om luftflödet ändras.
Luft hämtas från pumpens botten. Luftens pas-
sage får inte hindras. Skyddsgaller mot löv, pap-
per etc levereras med som standard.
Backventil
TPR har backventil på inloppet för att
förhindra baksug.
Remdrift
Pumpen är remdriven. Utväxling och motor-stor-
lek bestämmer pumpens kapacitet.
Om man behöver ändra kapaciteten är det möjligt
att byta motor, remskivor och kilremmar. Om
detta blir aktuellt - kontakta Dustcontrol för mer
information. Se adresser och telefonnummer
längst bak i denna instruktion.
Termoprotektor
Turbopumpen är utrustad med en termoprotek-
tor. Om friliggande lagret blir varmare än 120
OC löser termoprotektorn ut. Termoprotektorn
måste vara kopplad till elskåpet.

TPR 43, 18.5 kW - 7 Art nr 9046

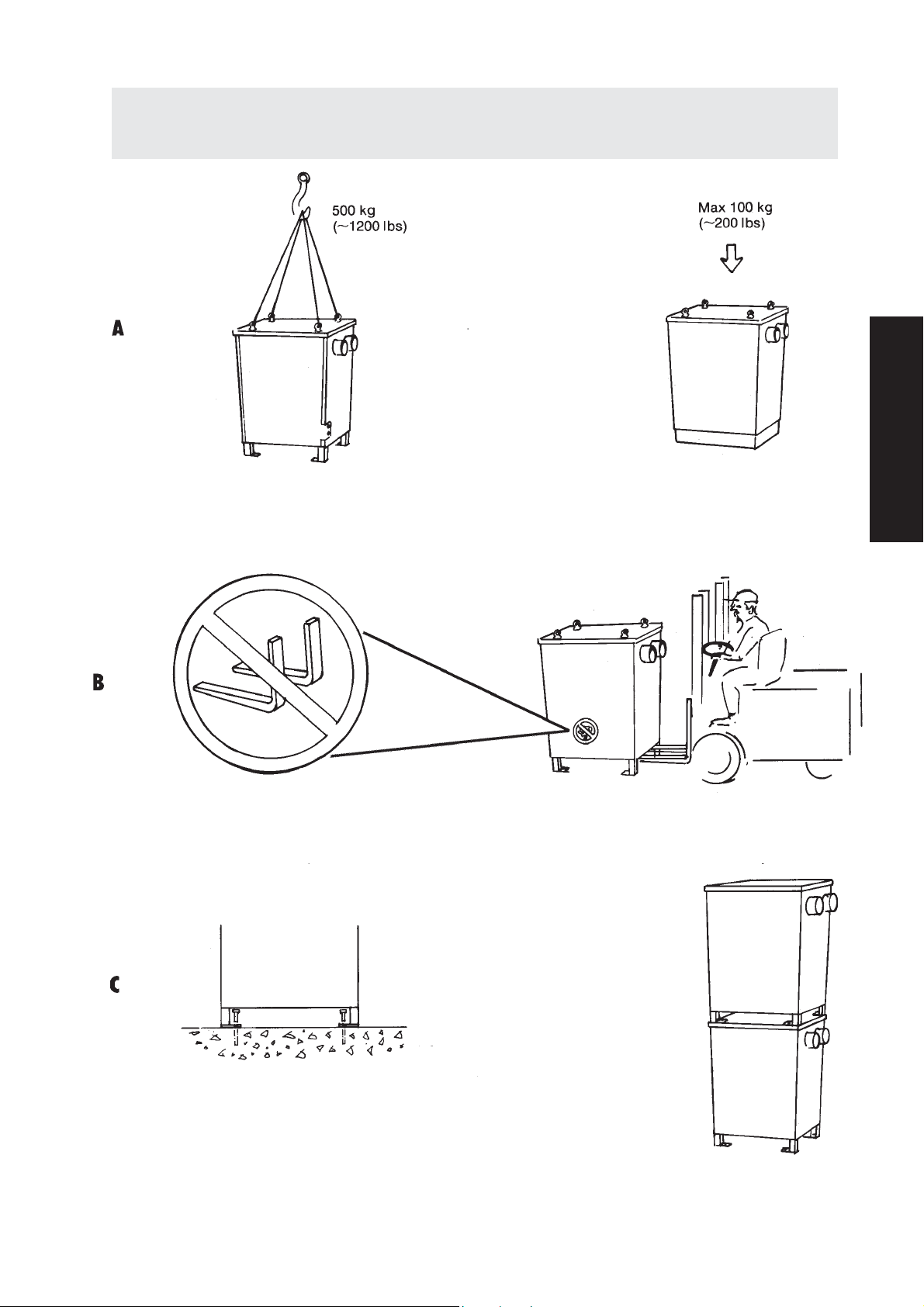

Installation
A. Tillåtna belastningar vid montage.
B. Lyft ej från denna sida.
C. Pumpen ska monteras på betongfundament. Den är även förberedd för mon-
tering ovanpå en annan pump.
SVENSKA

TPR 43, 18.5 kW - 8 Art nr 9046

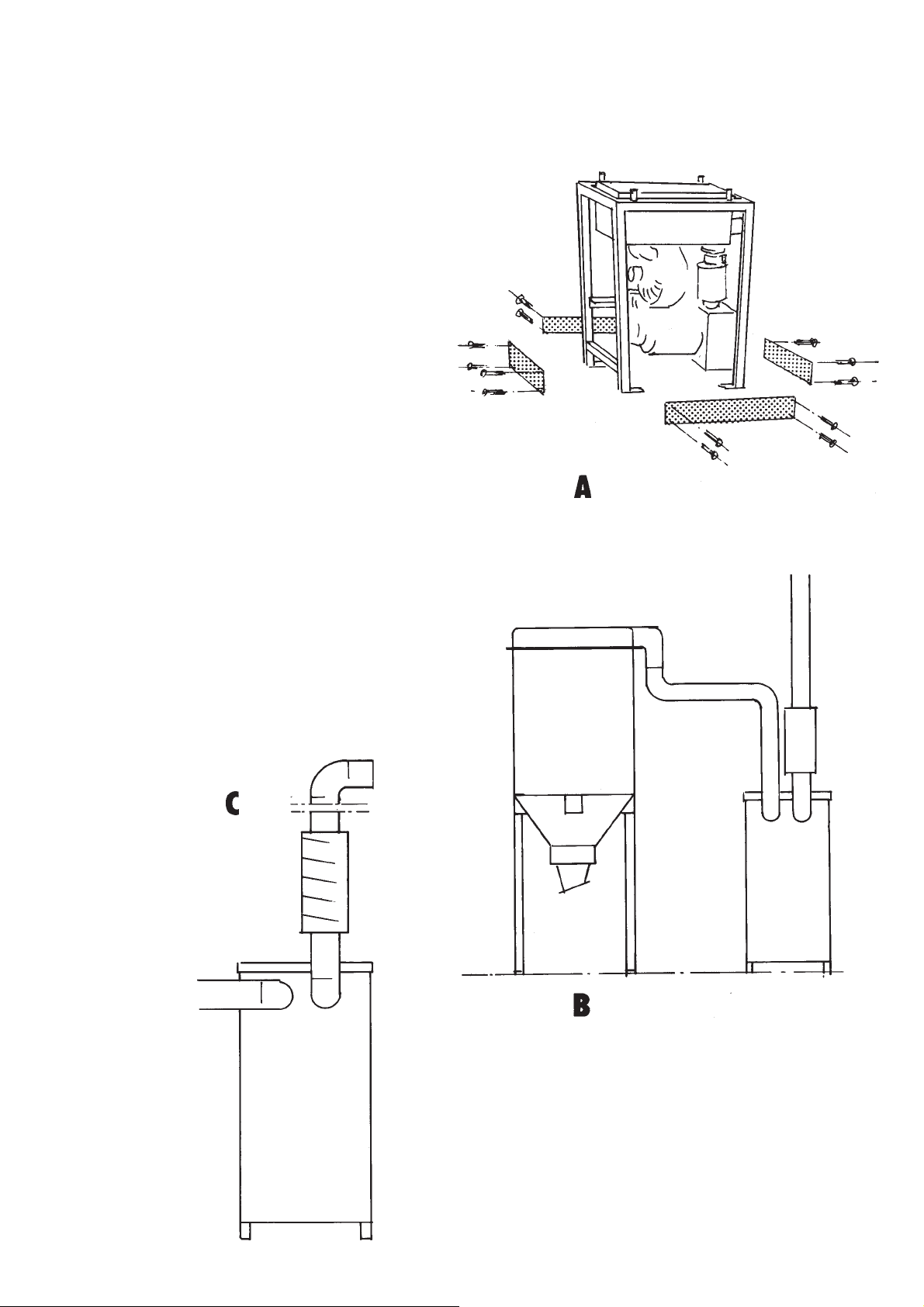

1. Skruva fast pumpen i betongplattan.
2. Ta loss skyddsplåtarna och skruva vid behov
fast skyddsgallren. Se figur A.
3. Anslut inlopp och utlopp. Starta aldrig pum-
pen utan att kanalerna är anslutna.
4. Inloppet ska alltid vara anslutet till en stoftav-
skiljare med filter - se figur B.
Inga partiklar får komma in i pumpen.

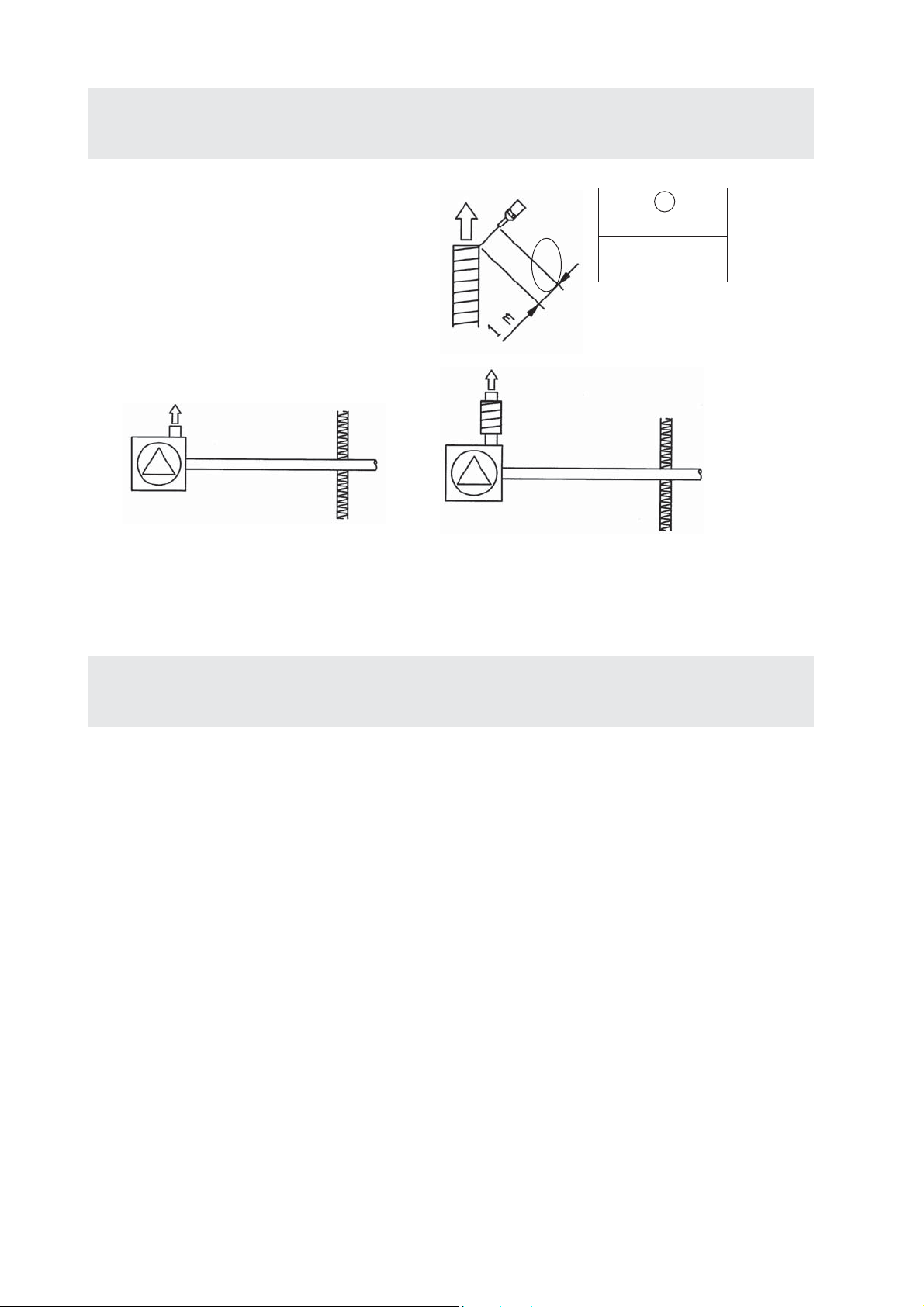

5. Utloppet kan utrustas med ljuddämpare.
Utloppsljudet sänks då från ca 75 dB(A) till
ca 62-64 dB(A).
6. Om utloppet riktas uppåt ska det avslutas
med en böj så att inte regnvatten kommer
in i utloppet, se figur C. Tänk på att blås-
luften kan vara 100-150 OC varm.
7. Den elektriska installationen ska göras av
behörig elektriker. En separat, låsbar
arbetsbrytare ska monteras i närheten av
pumpen.
8. Pumpens termoprotektor måste kopplas in
för att garantin ska gälla.
9. Styrskåpet ska utrustas med termiskt
motorskydd som ställs och testas av
elektriker. Kontrollera att pumpen har rätt
rotationsriktning.

TPR 43, 18.5 kW - 9 Art nr 9046
Provkörning
1. Se till att arbetsbrytaren är frånslagen
och låst. Kontrollera remspänningen (se
figur B på nästa sida). Låt remskivorna ro-
tera och lyssna så att inga skrapande ljud
hörs. Kontrollera att inlopp och utlopp är
ordentligt anslutna samt att vakuumventilen
sitter på plats.
2. Montera skyddsplåtarna. Kontrollera så att
det är möjligt att starta pumpen utan att någon
som befinner sig i närheten kan skadas och
att alla uttag i systemet är stängda.
3. Anslut en manometer till sugsidan så nära
pumpen som möjligt. Manometern ska vara
kalibrerad till minst -50 kPa.
4. Slå till arbetsbrytaren. Starta pumpen och
lyssna. En hög ton från turbinhjulen hörs.
När pumpen hämtar luft från vakuumventilen
hörs även ett svagt väsande.
5. Mät trycket på sugsidan. Jämför med
det tryck som anläggningen är dimen-
sionerad för. Trycket kan justeras genom att
vakuumventilens inställning ändras, se sidan
12 - Ändring av vakuumventilens under-
tryck.
6. Kontrollera sugsystemets funktion.
7. Öppna det antal uttag som systemet är
dimensionerat för och kontrollera att
vakuumventilen nu är helt stängd.
8. Det är helt normalt att pumpens utlopp blir
mycket varmt efter någon timmes körning.
SVENSKA

TPR 43, 18.5 kW - 10 Art nr 9046
Underhåll
Pumpen ska ses över minst två gånger per år och
smörjas enligt smörjintervallerna längst ned på
denna sida.
1. Starta pumpen och lyssna efter missljud. När alla
uttag är stängda ska det höras ett svagt väsande
från vakuumventilen.
2. Stäng av pumpen och lås arbetsbrytaren.
3. Ta bort skyddsplåtarna.
4. Dra runt remskivorna och lyssna efter missljud.
5. Kontrollera slitaget på remmarna och byt vid be-
hov. Antingen byter man alla remmar eller ingen.
Se figur A.
Byte av remmar
- Lyft motorn med mutter (1) och lossa remmarna.
- Byt remmar.
- Spänn remmarna med mutter (2). Justera spän-
ningen. Se figur B.
6. Kontrollera att remskivorna inte är skeva
och att axlarna är parallella. Remskivorna
ska ligga i linje med varandra. Pumpens
vinkel kan justeras med skruv (3), figur C.
7. Turbopumpens lager ska smörjas med
Dustcontrol lagerfett för turbopumpar, art nr
9928.
Smörjning
- Pressa in fett i främre lagrets smörjnippel (4).
Se figur C.
- Lossa bakre lagrets kylfläns (5). Kontrollera fet-
tets kondition och fyll på nytt fett till 2/3 av lockets
volym.
- Kontrollera O-ringen (Art nr 4789) och sätt tillbaka
kylflänsen.
Smörjintervall
Δ p TPR 43
22 kPa 1500 h
25 kPa 1500 h
28 kPa 1000 h
30 kPa -
40 kPa -

TPR 43, 18.5 kW - 11 Art nr 9046
8. Demontera, rengör och smörj vakuumven-
tilen. Se figur D nedan. Kontrollera gum-
mipackningen, fig E. Om den är sprucken
eller har hårdnat bör den bytas (art nr
4710).
Kontrollera stötdämparens (figur F) funk-
tion.
Ändring av vakuumventilens undertryck
Vakuumventilen är inställd på ett nominellt
undertryck (18 kPa). Om detta behöver ändras
gör du så här:
- Anslut en manometer till sugsidan och mät vid
full strypning.
- Stäng av strömmen och demontera vakuum-
ventilen.
- Ta loss dämparlocket (1) och mät avstånd A.
- Justera genom att lossa kontramuttern (3).
Vrid därefter fjädertallriken (4).
En hoptryckning av fjädern (2) med 1,5 mm
ger ca 1 kPa större undertryck.
- Montera vakuumventilen och kontrollera
undertrycket.
9. Se över anslutningar och kablar så att de
är intakta.
10. Sätt tillbaka skyddsplåtarna, slå på
strömmen och provkör pumpen.
D
F
1.
4.
2.
3.
E
SVENSKA

TPR 43, 18.5 kW - 12 Art nr 9046
Tillbehör
Garantitiden är ett år vid enskiftsarbete eller
motsvarande tid vid flerskift. Garantin avser
fabrikationsfel och gäller under förutsättning
att maskinen används på normalt sätt och får
det underhåll som krävs. Dustcontrol tar inte
ansvar för maskiner utustade med annat än
originaldelar.
Termoprotektorn måste vara inkopplad.
Reparationer ska utföras av Dustcontrol eller av
personal som godkänts av Dustcontrol. I annat
fall förverkas garantin.
Garanti
A
Ljuddämpare
Art nr Ansl Dimensioner
3182 ø160 L=1200, ø355
3183 ø160 L=600, ø355
3184 ø160 L=600, ø260
Art nr A
- 75 dB(A)
3184 64 dB(A)
3182 62 dB(A)

TPR 43, 18.5 kW - 13 Art nr 9046
Felsökning
Orsak
Elen avstängd.
Termoprotektorn utlöst.
Motorskyddet i elskåpet
utlöst - motorn
överbelastad.
Elen når inte fram.
Arbetsbrytaren
avslagen.
Felaktig säkring.
Termisk säkring för lågt
ställd.
Rör och slangar ej anslut-
na eller stopp i dessa.
Det fins ingen uppsam-
lings-anordning ansluten
till stoft-
avskiljaren.
Pumpen roterar åt fel håll.
Kilremmarna har gått av.
Hål på slangar eller otätt
rörsystem.
Igensatt filter i stoft-avskil-
jaren.
Partiklar kan ha kommit in i
pumpen.
Problem
Motorn går inte.
Motorn stannar direkt efter
start.
Motorn går men anläggningen
suger inte.
Motorn går men anläggningen
suger dåligt.
Onormalt ljud från pumpen.
Åtgärd
Slå på elen.
Om termoprotektor på pump
brutit ska felet undersökas och
åtgärdas på pumpen. Därefter
kan larmet återställas med
RESET.
Om motorskydd löst ut ska
felet undersökas och åtgärdas.
Därefter kan motorskyddet
återställas.
Låt en elektriker se över
kopplingar och ledningar.
Undersök varför den stängts
av och om pumpen är redo att
startas. Slå sedan på arbets-
brytaren.
Byt till rätt säkring.
Låt elektriker justera.
Anslut eller rensa.
Anslut en uppsamlings-
anordning (säck eller annan
behållare).
Låt en elektriker åtgärda.
Byt kilremmarna.
Kontrollera.
Rensa eller byt.
Stäng av och beställ
service.
SVENSKA

TPR 43, 18.5 kW - 14 Art nr 9046
Safety Considerations
Read all instructions before attemting to operate
this machine.
The equipment must be installed and maintained
properly by qualified personnel who have study
this user instruction. Dustcontrol does not take
responsibility for defective installation or main-
tenance.
Warning! When using electric machines, basic
safety precautions should always be followed to
reduce the risk of fire, electric shock and personal
injury, including the following:
1. Work area environment
Keep the area around the central unit clean.
Do not store or work with flammable li-
quids or gases near the machine.
2. Overload
If there is an alarm signal it should be care-
fully checked out to see that the machine is
undamaged. If there are any damaged parts
these should be repaired by a Dustcontrol
authorized service
centre. Always follow the regulations perti-
nent to the material you are working with.
Do not use the machine for purposes that it
is not intended for.
3. Bodily injuries
Warning - High negative pressure
Do not start the pump without having it
connected to the duct work. Do not adjust
the vacuum relief valve while the pump is
operating. Never let the suction come in
contact with parts of the body, for example
a hand. The pump generates a high nega-
tive pressure, severe injury may result.
Warning - Very hot exhaust air
Exhaust air can be very hot, up to 150OC.
4. Electricity
A separate lockable disconnect must be
installed where it is readily accessible to
the pump. Do not repair the electric com-
ponents yourself, get somebody qualified.
Faults may cause injury. The electrical con-
nections may only be
performed by a certified electrician. See
also under section 7, ’Warning’.
5. Important measure
The electrical disconnect should be locked
in the ”off” position before demounting the
safety panels or ducting.
6. Checking for damage
Check the machine regularly for damage. If
there are any damaged parts these should
be repaired by a Dustcontrol authorized
service centre.
7. Warning
Use only accessories and replaceable parts
which are available in Dustcontrol catalo-
gue. When using non-genuine parts, espe-
cially filters and plastic sacks, dust leaks
could occur which may be hazardous to
health.

TPR 43, 18.5 kW - 15 Art nr 9046
Technical Data
CAPACITY AND POWER CONSUMPTION
kPa Pu
60
50
40
30
20
10
0
10
20
30
kW P
200 400 600 800 1000 1200 1400 1600
7
6
4
8
1
7
5
3
2
1
6
8
425
3
Q
m3/h
1. TPR 35 11 kW
2. TPR 40 15 kW
3. TPR 43 18,5 kW
4. TSR 43 18,5 kW
5. TPR 47 22 kW
6. TSR 47 22 kW
7. TPR 50 30 kW
8. TSR 50 30 kW
POWER RATING
Hz TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
11 kW 15 kW 18.5 kW 18.5 kW 22 kW 22 kW 30 kW 30 kW
220-240/
380-420 50 - 106802 107202 107252 107702 107752 109202 109252
380-420/
660 50 106600 106800 107200 107250 107700 107750 109200 109250
500 50 - 106801 107201 107251 107701 107751 109201 109251
575 60 - 106806 107206 107256 107706 107756 109206 109256
220/440 60 - 106804 107204 107254 107704 107754 109204 109254
V
Part No.
The capacity curves for Dustcontrol vacuum producers have been
measured and are stated empirically. Outlet pressure losses from a
normal outlet (silencer, back-flow valve/bend) have been accounted
for in the curve. Additional equipment such as a diffuser can result in
increased pressure loss and must be taken into consideration.
Stated air-flows are for standard air (101.3 kPa@ 20oC).
The stated curves are for negative application, all pressures
stated are assumed to be below relative atmospheric pressure at
sea level. These devices can also be used for positive pressure
application and will generate a greater pressure differential.
Description TPR 35 TPR 40 TPR 43 TSR 43 TPR 47 TSR 47 TPR 50 TSR 50
Motor kW 11 15 18,5 18,5 22 22 30 30
Pump RPM rpm 3500 4000 4300 4300 4700 4700 5000 5000
Weight kg 400 400 430 430 450 450 530 530
Max dP kPa 22 26 28 46 29 50 30 54
Nom. Pressure kPa 20 22 22 35 23 37 25 40
Max Q m3/h 1000 1200 1400 650 1500 700 1600 800
Sound Level of
Unit 1m dB(A) 66 66 66 66 66 66 66 66
Inlet/Outlet Ømm 160/160 160/160 160/160 108/108 160/160 108/108 160/160 108/108
ENGLISH

TPR 43, 18.5 kW - 16 Art nr 9046
System Description
Regenerative blowers
Dustcontrol’s turbopumps are regenerative blo-
wers. TPR has two impellers that are connected
for parallel flow. The impellers rotate in the blo-
wer housing through extremely low tolerances.
The pump cannot tolerate contaminated airflow.
TPR compresses air and it is therefore natural
that it becomes hot while running.
Cooling air
Turbopumps with TPR designation are parallel
connected two stage belt driven units. Cooling
air is bled into the pump through a vacuum
relief valve which is adjustable. The vacuum
pressure in the system is thereby maintained at
a constant level even if the airflow changes.
The motor and vacuum relief valve receive
cooling air from the bottom of the unit housing.
The free passage of cooling air must be ensu-
red. As standard screen skirts are delivered
with the pump as an protecting against leaves,
papers etc.
Back flow valve
The pump is delivered standard with a back
flow relief valve. In multiple pump installations
air will not flow back through a non-operating
pump.
Belt drive
The pump is belt driven. Drive ratio and motor
size determine the capacity of the pump.
If changes are to be made to performance
characteristic of the pump, this can be done by
changing the motor and drive ratio. Contact
Dustcontrol and you will recieve more informa-
tion. Please see addresses and phone numbers
on the last page of this document.
Thermal overload protection
For protection on the pump bearings the pump
has thermal protection which will shut down
the pump at 120OC. The thermal protection has
to be connected to the control panel.
Dimensions and Arrangements
TPR 35,TPR 40,TPR 43,TPR 47,TPR 50

TPR 43, 18.5 kW - 17 Art nr 9046
Installation
A. Allowed pressures during installation.
B. Do not lift from this side.
C. The pump should be installed on a concrete pad. A second pump may be
mounted on the top of the first pump.
ENGLISH

TPR 43, 18.5 kW - 18 Art nr 9046
1. Ancor the pump to the concrete pad.
2. Remove the pump covers and assemble the pro-
tection screen skirt if this is required (A).
3. Connect the ducting to both the inlet and the
outlet. Do not start the pump without having it
connected to the ductwork.
4. The pump inlet should always be connected to a
separator with a filter unit (B). The pump cannot
tolerate contaminated airflow .
5. Extra silencing can be installed if the outlet
sound level is to be lowered from
approximately 75 dB(A) to approximately 62-64
dB(A). See Accessories on page 24.
6. If the outlet is vertical, and exposed to the
elements, rain protection should be installed (C).
Exhaust air can be very hot, up to 150 OC.
7. Electrical connections may only be performed by
a certified electrician. A separate lockable dis-
connect should be installed where it
is readily accessible and within view of
the pump.
8. Thermal overload protection must be installed to
validate the warranty.
9. The control panel must be equipped with an over-
load protection that should be adjusted and tested
by a certified electrician. Check for correct motor
rotation.

TPR 43, 18.5 kW - 19 Art nr 9046
Test Running
1. Verify that the power is locked out. Inspect
the belt tension (Figure B next page),
rotate the pump and listen for any sound
indicating worn bearings or misaligned
impellers. Check that the inlet and outlet
are properly connected. Also check that the
vacuum relief valve is connected.
2. Mount the covering panels. Check that no
persons can be hurt if the pump starts and
that all outlets are closed.
3. Connect a manometer for negative pressure
calibrated to min. -50 kPa to the suction
side as close to the pump as possible.
4. Power up the pump and listen carefully for
the following sounds; A high pitch whine is
ENGLISH
normal sound from the impeller blades. As
pump draws cooling air from the vacuum
relief valve a weak hissing should be heard.
5. Measure the pressure. Compare with the
dimension point. The pressure can be
adjusted by adjustment of the vacuum relief
valve. See page 23 - Adjusting the vacuum
relief valve.
6. Check the function and tightness of the
connected exhaust system.
7. Open the number of outlets the system is
dimensioned for. The vacuum relief valve
should now be totally closed.
8. It is normal that the pump becomes hot
during operation.

TPR 43, 18.5 kW - 20 Art nr 9046
Service
The pump should be inspected at least twice a year and
lubricated according to the lubrication intervals at the bot-
tom of this page.
1. Start the pump and listen for abnormal sounds. When
all outlets are closed a weak hissing sound should be
heard from the vacuum relief valve.
2. Shut off the pump and lock out the electrical service.
3. Remove the protective panels from the pump.
4. Rotate the pump manually and listen for any sounds
indicating a worn bearing or misligned impellers.
5. Check the condition and tension of the drive belts.
The drive belts are matched, therefore new and old
belts should never be used together. Always change
the whole set. (A).
Changing the belts
- Lift the motor mounting plate with nut (1).
- Change belts.
- Tighten the belts with nut (2) and adjust to the tension
illustrated (B).
6. Check that the axles, pump and motor are
parallel and the pulleys are true. The belts
should not run on an angle into the pulleys.
The inclination of the pump can be changed with
screw (3), fig C.
7. The bearings of the turbopump should be lubricated
with Dustcontrol bearing for turbo-
pumps, Part No. 9928.
Lubrication
- The front bearing should be lubricated using the grease
nipple (4), fig (C). Press grease in until it comes out along
the axle.
- The back bearing should be lubricated by removing the
finned bearing cover plate (5) and checking the condition
of the grease. Fill the cavity 2/3 full with new grease.
- Exchange the O-ring, Part No. 4789 and replace the
bearing cover plate.
Lubrication Interval
Δ p TPR 43
22 kPa 1500 h
25 kPa 1500 h
28 kPa 1000 h
30 kPa -
40 kPa -
