Dustcontrol DC 2800c/Auto User manual

DC 2800c/Auto
Bruksanvisning i original
Original instructions
Originalbetriebsanleitung
Notice originale
Oorspronkelijke gebruiksaanwijzing
Manual original
Alkuperäiset Ohjeet
Original brugsanvisning
Part No 94112

DC 2800c/Auto, 2 Part No 94112
2011-05-25
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously
delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obligation de chan-
ger les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions faites dans ce livret.
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wi-
jzigingen. Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder
voorafgaande aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvoering en
leveringsomvang kunnen plaatselijk afwijken.
Tillverkare/Manufactured by/Hersteller/Fabriqué par/
Gefabriceerd door/Fabricado por:
Dustcontrol AB
Boc 3088, Kumla Gårdsväg 14
SE-145 03 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Vendu par/Vendido por:
Dustcontrol se reserva el derecho de cambiar las especificaciones sin notificarlo, no teniendo obligaciones de modificar
los productos previamente suministrados. Dustcontrol no es responsable por errores u omisiones en este catálogo.
Dustcontrol varaa oikeuden painovirheisiin tai tuotemuutoksiin.
Dustcontrol reserverer seg for trykkfeil og produktforandringer.

DC 2800c/Auto, 3 Part No 94112
Innehållsförteckning
Säkerhetsföreskrifter____________ 5
Tekniska data _________________ 5
Funktionsbeskrivning ___________ 6
Drift _________________________ 6
Service_______________________ 7
Tillbehör _____________________ 8
Garanti_______________________ 8
Felsökning____________________ 8
Reservdelar ________________37-40
EG-försäkran _______________41-42
Dustcontrol Worldwide ________ 43
Monteringsanvisning __________ 44
SVENSKAENGLISHDEUTSCH
,
FRANCAIS
Contents
Safety Considerations___________ 9
Technical Data_________________ 9
Description __________________ 10
Operation ___________________ 10
Service______________________ 11
Accessories __________________ 12
Warranty ____________________ 12
Trouble Shooting _____________ 12
Spare Parts ________________37-40
EG-declaration _____________41-42
Dustcontrol Worldwide ________ 43
Assembly____________________ 44
Inhaltsverzeichnis
Sicherheitsvorschriften_________ 13
Technische Daten _____________ 13
Funktionsbeschreibung ________ 14
Betrieb______________________ 14
Wartung ____________________ 15
Zubehör ____________________ 16
Garantie_____________________ 16
Fehlersuche__________________ 16
Ersatzteile _________________37-40
EG-Konformitätserklärung ____41-42
Dustcontrol Worldwide ________ 43
Montage ____________________ 44
Sommaire
Conditions de sécurité _________ 17
Caractéristiques techniques _____ 17
Description __________________ 18
Fonctionnement______________ 18
Entretien ____________________ 19
Accessoires __________________ 20
Garantie_____________________ 20
Problèmes et interventions _____ 20
Pieces detachees____________37-40
EG-déclaration _____________ 41-42
Dustcontrol Worldwide ________ 43
Montage ____________________ 44
Inhoud
NEDERLANDS
Veiligheidsvoorschriften________ 21
Technische gegevens __________ 21
Beschrijving _________________ 22
Bediening ___________________ 22
Service______________________ 23
Accessoires __________________ 24
Garantie_____________________ 24
Probleemoplossingen__________ 24
Onderdelen________________37-40
EG-verklaring ______________ 41-42
Dustcontrol Wereldwijd ________ 43
Assemblage _________________ 44

DC 2800c/Auto, 5 Part No 94112
SVENSKA
TEKNISKA DATA
HxBxL 1070x420x510 mm
Vikt 14 kg
Inlopp Ø 50 mm
Uppsamlingssäck 20 l
Slanglängd max 5 m
Flöde max 190 m3/h
Undertryck max 24 kPa
Eektuttag vakuumalstrare 1400 W
Auto: Eekt anslutet verktyg */min200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Finlter polyester, area 1,5 m2
Avskiljningsgrad,
(EN 60335-2-69, Klass M) 99,9 %
Filteryta mikrolter H13 0,85 m2
Avskiljningsgrad mikrolter
(EN 1822-1) HEPA H13
(EN 60335-2-69, Klass H) 99,995 %
Ljudnivå**/ < 68 dB(A)
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar maski-
nen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner ska
grundläggande säkerhetsföreskrifter följas för att minska
risken för brand, elstöt eller personskada.
1. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej i fuk-
tiga och våta utrymmen eller i närheten av lättan-
tändliga vätskor eller gaser.
2. Överbelastning
Låt inte maskinen gå helstrypt. Använd maskinen
för avsett ändamål. Följ föreskrifterna för det mate-
rial som sugs, t ex asbest.
3. Kroppsskador
Låt aldrig sugpunkten komma i kontakt med någon
kroppsdel. Det starka undertrycket kan skada hu-
dens blodkärl. Försök aldrig att på egen hand ändra
elektriska kopplingar. Ett fel kan medföra livsfara. Se
också nedan under varning.
4. Sladden
Dra aldrig maskinen med hjälp av sladden. Utsätt
inte sladden för värme eller skarpa föremål. Kontrol-
lera elkabeln regelbundet. Maskinen får inte använ-
das om kabeln eller kontakten är skadad.
5. Viktig åtgärd
Vid rengöring och skötsel ska maskinen göras ström-
lös genom avstängning och utdragning av kontakten.
6. Omsorg
Håll maskinen ren och se till att sugslangen är hel
och att alla packningar är täta. Följ instruktionerna.
Håll bärhandtagen torra och fria från olja och fett.
7. Kontrol l
Kontrollera alltid att maskinen är oskadad innan
användandet av maskinen. Finns det skador måste
maskinen repareras av en auktoriserad serviceverk-
stad som är godkänd av Dustcontrol.
8. Varning
Använd endast tillbehör och utbytesdelar som finns i
Dustcontrol´s katalog.
OBS! Vid användandet av felaktiga eller piratdelar
(framförallt filter och plastsäckar) kan maskinen
läcka hälsofarligt damm med personskada som följd.
0 50 100 150 200 m3/h
kPa
Tryckalstring
och luftöde
20
15
10
5
*/ Kontrollera alltid mot lokala bestämmelser.
**/ Ljudtrycksnivå på 1,6 m höjd och 1 m avstånd
enligt DIN 45635 Teil 1 (4/84) i frifältsmätning vid
maximalt luftöde.

DC 2800c/Auto, 6 Part No 94112
2011-05-25
Funktionsbeskrivning
Drift
Anslut maskinen till ett el-uttag med spän-
ning enligt specifikationerna på maskinens
märkplåt. Vid skarvning av elkabeln ska
skarvsladden vara vattenskyddad.
Auto: Anslut elektriskt verktyg till uttaget
på maskinen. Ställ omkopplaren i läge
AUTO. Maskinen startar sedan automa-
tiskt när verktyget startas.
Man: För manuell start av suget, sätt om-
kopplaren i läge MAN.
DC 2800c/Auto har en filterindikations-
lampa som lyser när filtret behöver rensas
eller bytas. Filtren ska rensas 1-2 gånger
om dagen vid kontinuerlig användning.
Aggregatet ska vara igång vid filterrens-
ning. Lossa slangen från sugröret och
Maskinen är avsedd för uppsugning och avskiljning av
torrt damm. Maskinen uppfyller kraven för avskiljning av
hälsofarligt damm enligt AFS Asbest, AFS Kvarts (mobila
dammsugare).
DC 2800c/Auto är en liten men fullvärdig maskin från
Dustcontrol. Den är stabil, oöm och driftsäker. Den passar
till punktutsugning i många sammanhang.
Till exempel vid borrning, svetsning, slipning, personlig
sanering och städning.
Designen är ergonomisk och funktionell. Den låga ljudni-
vån gör att DC 2800c/Auto kan användas i ljudkänsliga
miljöer.
tryck in plasthylsan mot den svarta stoppklacken på utblåsningskanalen, så att maximalt undertryck skapas i cyklonen.
Öppna luckan på sidan 3–6 gånger. Luften rusar in i maskinen och rensar filtret med pulsverkan.

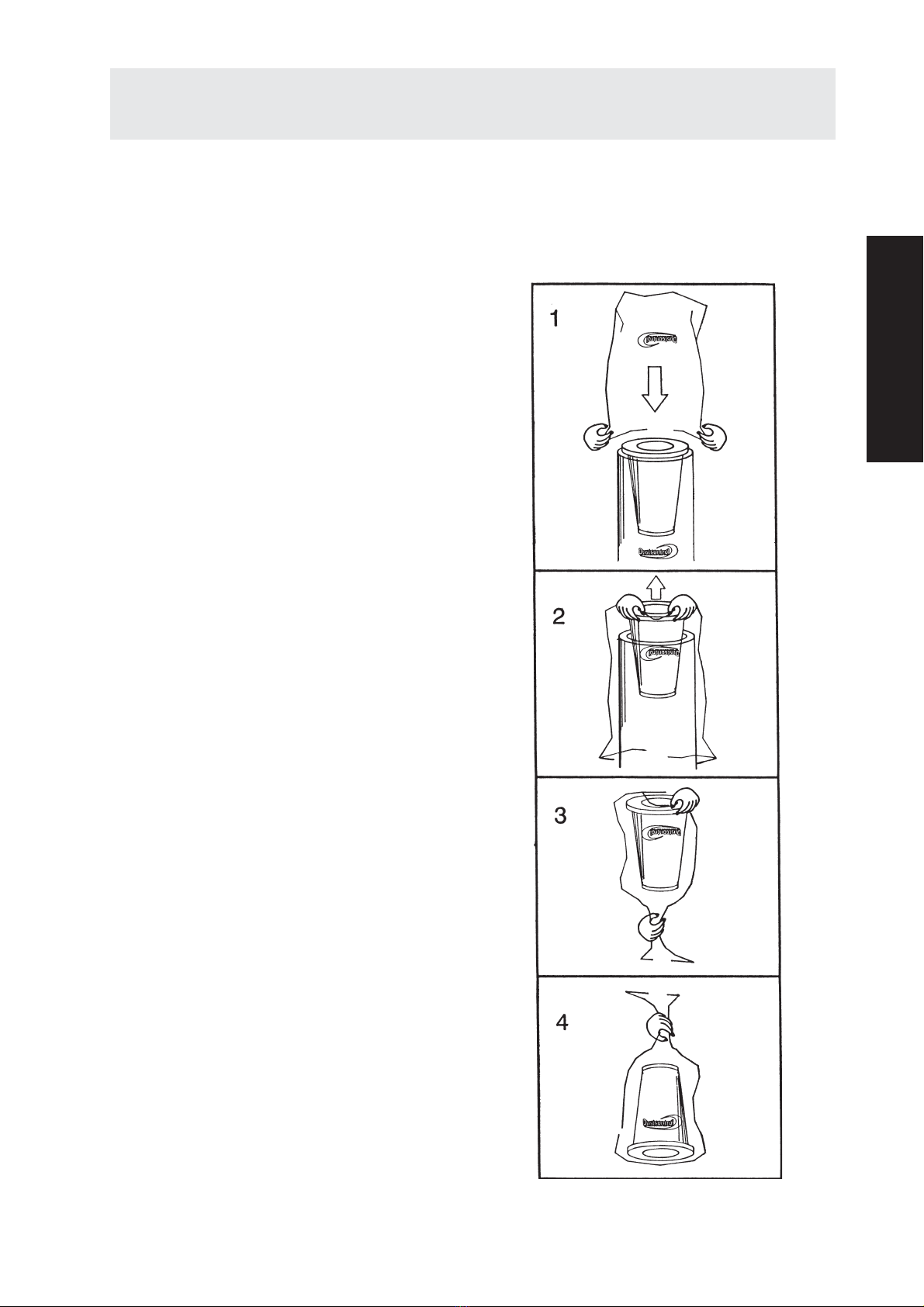

Plastsäcken får endast bytas efter det att filtren har rensats. Den ska bytas när dammnivån ligger ca 5 cm under gum-
miklaffen. Plastsäcken måste förslutas efter att den tagits av maskinen. Använd endast originalsäckar:
Plastsäck, standard Art Nr 4814
Plastsäck, asbest Art Nr 4890

DC 2800c/Auto, 7 Part No 94112
Service
Vid rengöring och skötsel av maskinen ska man stänga av
maskinen och dra ur kontakten.
Finfiltret bör bytas minst en gång per år. Endast original-
filter får användas. Om maskinen har mikrofilter ska det
bytas efter ca 300 timmar. Använd skyddsmask vid bytet
och gör det i ett slutet rum. Utbytta filter ska läggas i en
plastsäck som försluts.
Filterbyte:
Lossa och lyft av motordelen. Lyft filtret rakt uppåt. Trä
vid behov en plastsäck över cyklonen för att undvika att
dammet i filtret sprids.
Vid filterbyte kontrollera packningen. En otät packning
kan förorsaka utsläpp av hälsofarligt damm. Använd
aldrig gamla packningar eller piratfilter. Maskinen får
således inte användas för hälsofarligt damm med ett insatt
piratfilter, även om detta är testat och godkänt av någon
testinstitution.
Kontrollera regelbundet att elkabeln inte är skadad.
DC 2800c/Auto ska funktionsprovas och ses över minst en
gång per år eftersom det är en maskin för hälsofarligt mate-
rial. Slitna delar måste bytas ut. Äventyra aldrig funktion
och livslängd. Använd endast originaldelar.
SVENSKA
För fläktmotorer är den typiska livslängden för originalbor-
star 600-700 timmar. De kan sedan bytas eller kompletteras.
För det andra borstpaketet är livslängden ca 400 timmar
och för det tredje borstpaketet ca 300 timmar. Efter detta
är kollektorn utsliten och motorn behöver bytas.

DC 2800c/Auto, 8 Part No 94112
2011-05-25
FELSÖKNING
Garantitiden är två år och avser fabrikationsfel. Garantin
gäller under förutsättning att maskinen används på normalt
sätt och får den service som krävs. Normalt slitage ersätts
inte.
Garanti
Reparationer ska utföras av Dustcontrol AB eller av personer
som godkänts av Dustcontrol AB. I annat fall förverkas
garantin.
Övriga tillbehör, se Dustcontrols katalog.
Tillbehör
Benämning Art nr
Plastsäck, standard 4814
Plastsäck, asbest 4890
Finlter, cellulosa med
integrerat lterskydd 42029
Finlter, polyester med
integrerat lterskydd 42028
Mikrolter 42027
Problem Orsak Åtgärd
Motorn går inte. El ej ansluten. Anslut el.
Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.
efter start.
Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.
suger inte. Stopp i slangen. Vänd slangen eller rensa.
Cyklonen saknar plastsäck. Sätt dit plastsäck.
Motorn går men maskinen Hål på sugslangen. Byt slang.
suger dåligt. Igensatt lter. Rensa eller byt.
Sugslangen för lång Byt slang.
eller smal.
Slangen delvis igensatt. Vänd slangen eller rensa.
Maskinens topp dåligt Justera monteringen.
monterad.
Stoft har fastnat i cyklonen. Ta bort toppen och rensa
cyklonen.
Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.
gått sönder.
Onormalt ljud från maskinen. Beställ service.

DC 2800c/Auto, 9 Part No 94112
ENGLISH
Safety Considerations
Read all instructions before attempting to operate this
machine and save these instructions.
Warning! When using electric machines, basic safety
precuations should always be followed to reduce the
risk of fire, electric shock and personal injury, including
the following:
1. Work area environment
Don´t expose the machine for rain. Don´t use it in
damp or wet locations or in presence of flammable
liquids or gases.
2. Overload
Never let the machine operate fully throttled. Always
follow the regulations pertinent to the
material you are working with ie asbestos. Don´t use
the machine for purposes that it isn´t
intended for.
3. Body injuries
Never let the suction come in contact with parts of
the body. e strong suction effect can
hurt the blood-vessels in the skin. Don´t repair the
electric components yourself, get some-body quali-
fied. Faults may cause injury. See also below under
warnings.
4. Don´t abuse cord
Never pull the machine by cord. Keep cord from
heat and sharp edges. Check the electric cable regu-
larly if damage.
5. Important measure
With cleaning and maintenance on the machine,
the power cable should be dis-connected from the
supply.
6. Maintain the machine with care
Keep machine clean and check that the hose is enti-
red and that all gaskets are tight. Follow instructions.
Keep handles dry and free from oil and grease.
7. Checking of damage
Before futher use of the machine it should be care-
fully checked that the machine is unda-maged. If
there are any damaged parts these should be repaired
by of a Dustcontrol authori-zed service center.
8. Warning
Use only accessories and replacable parts which are
available in Dustcontrol catalogue.
TECHNICAL DATA
HxWxL 1070x420x510 mm
Weight 14 kg
Inlet Ø 50 mm
Hose length 5 m
Collecting sack 20 l
Flow, max 190 m3/h
Neg. pressure, 115/230 V, max 21/24 kPa
Power consumption vacuum producers 1200/1400 W
115/230 V
Auto: Power consumption connected tool */ min 200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Fine lter polyester, area 1.5 m2
Degree of separation
(EN 60335-2-69, Class M) 99.9 %
Filter area, microlter H13 0.85 m2
Degree of separation, microlter
(EN 1822-1) HEPA H13
(EN 60335-2-69, Class H) 99.995 %
Sound level**/ < 68 dB(A)
0 50 100 150 200 m3/h
kPa
Vacuum producer
capacity
20
15
10
5
1200 W
1400 W
*/ Always check with local regulations.
**/ Sound level at 1,6 m height and 1 m dis-
tance according to DIN 45635 Section 1 (4/84)
in free space and at maximum airow.

DC 2800c/Auto, 10 Part No 94112
2011-05-25
Description
e machine should be used for suction and separation of
dried dust. e machine fulfil the demands for separation
of unhealthy dust.
e DC 2800c/Auto is, despite it’s compact size, a full
capacity Dustcontrol machine. It is stable, tough and
reliable and particularly suited to spot extraction in many
different applications ie: welding, grinding, sanding and
cleanup with the 38 mm program. Dust separation is
in any case as efficient as with the larger Dustcontrol
machines.
e design is ergonomic and appealing. With a very low
sound level of 70 dB(A) at 1 m distance, the
DC 2800c/Auto is suitable for use in areas which are sen-
sitive to noise. e direct drive two stage high pressure
fan is integrated into the units top. e 1200 /1400 W
capacity fan is double insulated for higher safety.
Operation
Connect the unit to a suitable power
source, note requirements on the ID plate.
If an extension cord is to be used, only
waterproof cords are acceptable.
Auto: Connect the subject electric tool to
the electrical outlet on unit. Set the selec-
tor switch to the AUTO position. e unit
will start automatically when the subject
tool is started.
Man: For manual start of the unit, set the
selector switch to the MAN position.
e DC 2800c/Auto is equipped with a fil-
ter indication lamp that indicates when the
filter needs cleaning or changing. e filter
is generally cleaned once or twice daily
during normal continuous operation. e
unit must be in operation to perform filter cleaning. Loose the tube from the suction pipe and press the plastic
cage against the black stop head on the exhaust channel so that maximum pressure is created in the cyclone.
Open the port on the side of the unit three to six times. is reverse pulse of air cleans the filter.
e plastic sack should be changed only after filter cleaning is done and when the collected material level is about
5 cm under the foot valve.
Use only original Dustcontrol spare parts.

DC 2800c/Auto, 11 Part No 94112
Service
During cleaning and service of the unit, the unit should be
disconnected from the power supply.
e fine filter should be changed at least once per year. Use
only original parts for replacement. If the unit is equipped
with a HEPA filter, this filter should be changed every 300
working hours. Use breathing protection and perform this
operation in a contained area. e used filter should be
placed in containment and disposed of in the proper and
prescribed method.
Filter change:
Remove the motor head. Lift the filter straight up out of the
cyclone. When required, a plastic sack can be placed over
the cyclone for dust-free filter change. e filter is lifted
directly into the sack.
During the filter change, check the filter gasket. A dam-
aged gasket can allow the release of hazardous dust. Never
use old gaskets or after-market filters. Use only genuine
Dustcontrol spare parts to maintain the unit for use on
hazardous dusts.
Check regularly that the electrical cable is not damaged. e
DC 2800c/Auto should be performance tested at least once
per year because it may be used with hazardous materials.
Worn parts must be replaced.:
ENGLISH
For vacuum motor the typical average life of the ori-
ginal brushes is 600 - 700 hours. ey can then be
exchanged or complete motor/fan replaced. For 2nd
brush set life is ca. 400 hours and for 3rd brush set ca.
300 hours. After that the commutator is worn out and
the motor needs to be replaced.
