Dustcontrol DC 2800a/Auto User manual

DC 2800a/Auto
Bruksanvisning i original
Original instructions
Originalbetriebsanleitung
Notice originale
Oorspronkelijke gebruiksaanwijzing
Part No 9454

DC 2800a/Auto - 2 Part No 9454
2009-12-22
Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously
delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue.
Dustcontrol reserverar sig för tryckfel och produktförändringar
Keine Gewähr für Druckfehler. Produktänderungen vorbehalten.
Dustcontrol se réserve le droit de modifier les spécifications sans indication préalable et sans aucune obligation de chan-
ger les produits déjà livrés. Dustcontrol n’est pas responsable des erreurs et omissions faites dans ce livret.
Tillverkare/Manufactured by/Hersteller/Fabriqué par:
Dustcontrol AB
Box 3088, Kumla Gårdsväg 14
SE-145 03 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
[email protected]
www.dustcontrol.com
Såld av/Sold by/Verkauft von/Vendu par:
Dustcontrol is niet aansprakelijk voor drukfouten in deze gebruikers handleiding of voor tussentijdse wijzigingen.
Dustcontrol behoudt zich het recht voor de specificaties van haar machines te wijzigen zonder voorafgaande
aankondiging en is niet verplicht reeds geleverde machines hierop aan te passen. Uitvoering en leveringsomvang
kunnen plaatselijk afwijken.

Part No 9454DC 2800a/Auto - 3
Innehållsförteckning
Säkerhetsföreskrifter____________ 4
Tekniska data _________________ 4
Funktionsbeskrivning ___________ 5
Drift _________________________ 5
Service_______________________ 6
Tillbehör _____________________ 7
Garanti_______________________ 7
Felsökning____________________ 7
Reservdelar ________________25-27
CE-intyg_____________________ 28
Dustcontrol Worldwide ________ 29
Contents
Safety Considerations___________ 8
Technical Data_________________ 8
Description ___________________ 9
Operation ____________________ 9
Service______________________ 10
Accessories __________________ 11
Warranty ____________________ 11
Trouble Shooting _____________ 11
Spare Parts ________________25-27
CE-certicate_________________ 28
Dustcontrol Worldwide ________ 29
Inhaltsverzeichnis
Sicherheitsvorschriften_________ 12
Technische Daten _____________ 12
Funktionsbeschreibung ________ 13
Betrieb______________________ 13
Wartung ____________________ 14
Zubehör ____________________ 15
Garantie_____________________ 15
Fehlersuche__________________ 15
Ersatzteile _________________25-27
CE-Zertikat _________________ 28
Dustcontrol Worldwide ________ 29
Sommaire
Conditions de sécurité _________ 16
Caractéristiques techniques _____ 16
Montage ____________________ 17
Description __________________ 17
Fonctionnement______________ 18
Entretien ____________________ 18
Accessoires __________________ 19
Garantie_____________________ 19
Problèmes et interventions _____ 19
Pieces detachees____________25-27
Certicat CE__________________ 28
Dustcontrol Worldwide ________ 29
SVENSKAENGLISHDEUTSCHFRANCAIS
Inhoud
Veiligheidsvoorschriften________ 20
Technische gegevens __________ 20
Beschrijving _________________ 21
Bediening ___________________ 21
Service______________________ 22
Accessoires __________________ 23
Garantie_____________________ 23
Probleemoplossingen__________ 24
Onderdelen________________25-27
CE-verklaring_________________ 28
Dustcontrol Wereldwijd ________ 29
NEDERLANDS

DC 2800a/Auto - 4 Part No 9454
2009-12-22
TEKNISKA DATA
Säkerhetsföreskrifter
Läs följande säkerhetsinstruktion innan du startar maski-
nen. Spara instruktionen.
Varning! Vid användandet av elektriska maskiner ska
grundläggande säkerhetsföreskrifter följas för att minska
risken för brand, elstöt eller personskada.
1. Arbetsmiljön
Utsätt inte maskinen för väta. Använd den ej i fuk-
tiga och våta utrymmen eller i närheten av lättan-
tändliga vätskor eller gaser.
2. Överbelastning
Låt inte maskinen gå helstrypt. Använd maskinen
för avsett ändamål. Följ föreskrifterna för det mate-
rial som sugs, t ex asbest.
3. Kroppsskador
Låt aldrig sugpunkten komma i kontakt med någon
kroppsdel. Det starka undertrycket kan skada hu-
dens blodkärl. Försök aldrig att på egen hand ändra
elektriska kopplingar. Ett fel kan medföra livsfara. Se
också nedan under varning.
4. Sladden
Dra aldrig maskinen med hjälp av sladden. Utsätt
inte sladden för värme eller skarpa
föremål. Kontrollera elkabeln regelbundet. Maski-
nen får inte användas om kabeln eller kontakten är
skadad.
5. Viktig åtgärd
Vid rengöring och skötsel ska maskinen göras ström-
lös genom avstängning och utdragning av kontakten.
6. Omsorg
Håll maskinen ren och se till att sugslangen är hel
och att alla packningar är täta. Följ instruktionerna.
Håll bärhandtagen torra och fria från olja och fett.
7. Kont roll
Kontrollera alltid att maskinen är oskadad innan
användandet av maskinen. Finns det
skador måste maskinen repareras av en
auktoriserad serviceverkstad som är godkänd av
Dustcontrol .
8. Varning
Använd endast tillbehör och utbytesdelar som finns i
Dustcontrol´s katalog.
OBS! Vid användandet av felaktiga eller piratdelar
(framförallt filter och plastsäckar) kan maskinen
läcka hälsofarligt damm med personskada som följd.
HxBxL 1110x440x550 mm
Vikt 19 kg
Inlopp X 50 mm
Uppsamling i behållare 40 l
Slanglängd max 5 m, φ 38 mm
Flöde max 190 m3/h
Undertryck max 24 kPa
Eektuttag vakuumalstrare 1400 W
Auto: Eekt anslutet verktyg */min200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Finlter polyester, area 1,5 m2
Avskiljningsgrad
(EN 60335-2-69, Klass M) 99,9 %
Filteryta mikrolter 0,85 m2
Avskiljningsgrad
mikrolter
(EN 1822-1) HEPA H13
(EN 60335-2-69, Klass H) 99,995%
Ljudnivå**/ < 68 dB(A)
*/ Kontrollera alltid mot lokala bestämmelser.
**/ Ljudtrycksnivå på 1,6 m höjd och 1 m avstånd en-
ligt DIN 45635 Teil 1 (4/84) i frifältsmätning vid maxi-
malt luftöde.
20

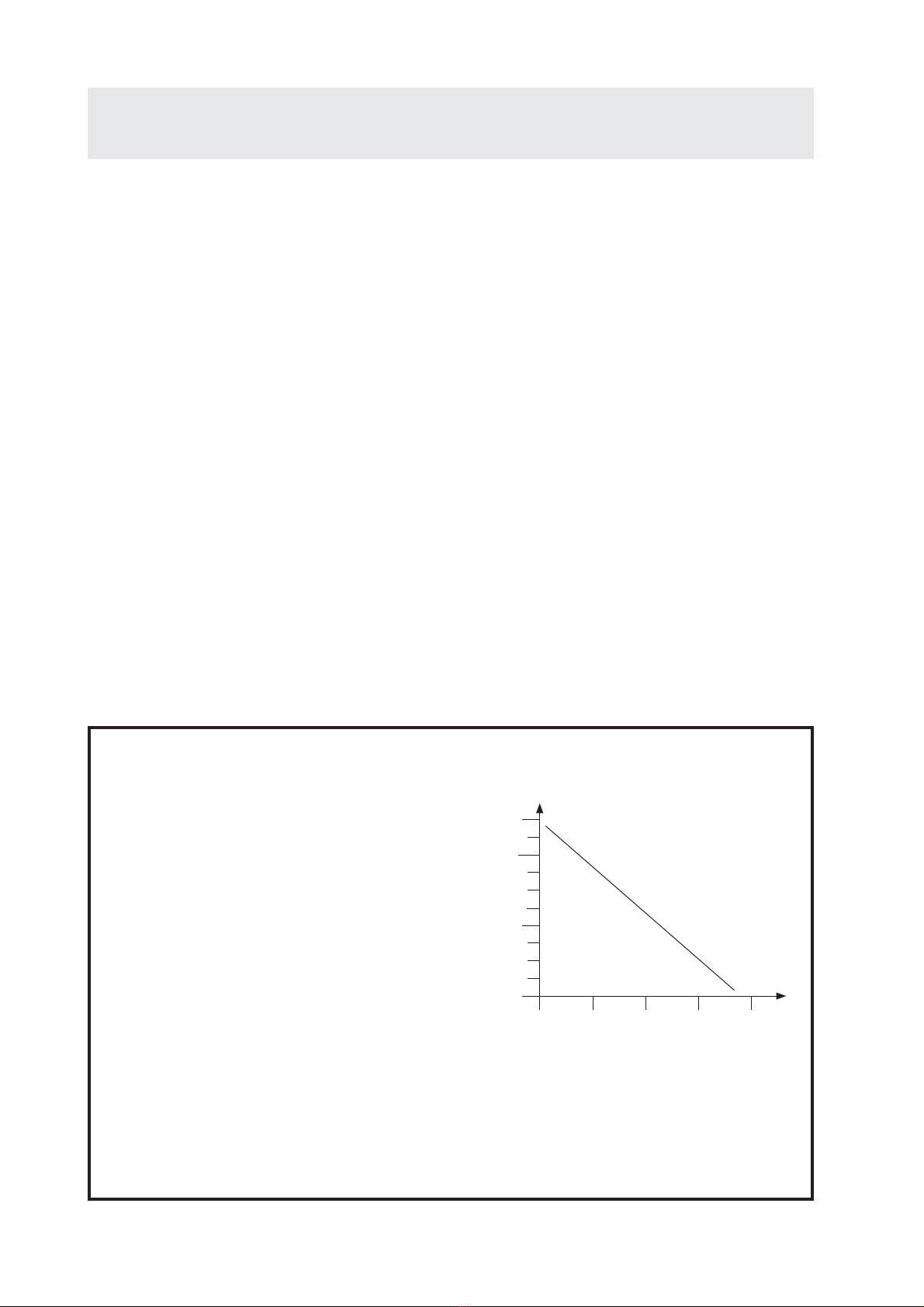

Tryckalstring och luftöde
10
50 100 150 200 m3/h
kPa

Part No 9454DC 2800a/Auto - 5
SVENSKA
Funktionsbeskrivning
Maskinen är avsedd för uppsugning och avskiljning av
torrt damm. Maskinen uppfyller kraven för avskiljning av
hälsofarligt damm enligt AFS Asbest, AFS Kvarts (mobila
dammsugare).
DC 2800a/Auto är en liten men fullvärdig maskin från
Dustcontrol. Den är stabil, oöm och driftsäker. Den passar
till punktutsugning i många sammanhang.
Till exempel vid borrning, svetsning, slipning, personlig
sanering och städning.
Designen är ergonomisk och funktionell. Den låga ljudni-
vån gör att DC 2800a/Auto kan användas i ljudkänsliga
miljöer.
Drift
Anslut maskinen till ett el-uttag med spänning enligt spe-
cifikationerna på maskinens märkplåt. Vid skarvning av
elkabeln ska skarvsladden vara vattenskyddad.
Auto: Anslut elektriskt verktyg till uttaget på maskinen.
Ställ omkopplaren i läge AUTO. Maskinen startar sedan
automatiskt när verktyget startas.
Man: För manuell start av suget, sätt omkopplaren i läge
MAN
DC 2800a/Auto har en filterindikationslampa som lyser
när filtret behöver rensas eller bytas. Filtren ska rensas 1-2
gånger om dagen vid kontinuerlig användning. Aggregatet
ska vara igång vid filterrensning. Lossa slangen från sugröret
och tryck in plasthylsan mot den svarta stoppklacken på
utblåsningskanalen, så att maximalt undertryck skapas i
cyklonen. Öppna luckan på sidan 3–6 gånger. Luften rusar
in i maskinen och rensar filtret med pulsverkan.
Behållaren under cyklonen bör tömmas när den är fylld
till ca 2/3.

DC 2800a/Auto - 6 Part No 9454
2009-12-22
Service
Vid rengöring och skötsel ska maskinen stängas av och
kontakten dras ur.
Finfiltret bör bytas minst en gång per år eller när det inte
längre går att skaka rent (se ”drift”). Om maskinen har
mikrofilter ska det bytas efter ca 300 driftstimmar. Använd
skyddsmask vid filterbyte och se till att inga oskyddade
personer kan exponeras för hälsofarligt damm. Utbytta filter
ska förvaras i plastsäcken och förslutas. Endast originalfilter
är testade och godkända.
Kontrollera regelbundet att elkabeln inte är skadad.
DC 2800a/Auto ska funktionsprovas och ses över minst en
gång per år. Slitna delar måste bytas ut eftersom det är en
maskin för hälsofarligt material. Äventyra aldrig funktion
och livslängd.
Dustcontrol tar inte ansvar för maskiner som är utrustade
med annat än originaldelar.
Byte av mikrofilter:
Filterbyte:
5.
1. 2. 3.
4. 6.
7.
PSSSS
Part No. 42027
För fläktmotorer är den typiska livslängden för originalbor-
star 600-700 timmar. De kan sedan bytas eller kompletteras.
För det andra borstpaketet är livslängden ca 400 timmar
och för det tredje borstpaketet ca 300 timmar. Efter detta
är kollektorn utsliten och motorn behöver bytas.

Part No 9454DC 2800a/Auto - 7
SVENSKA
Övriga tillbehör, se Dustcontrols katalog.
Tillbehör
Benämning Art nr
Finlter, polyester 42028
Finlter, cellulosa 42029
Mikrolter 42027
Garantitiden är två år vid enskift eller motsvarande tid vid
flerskift. Garantin avser fabrikationsfel. Duscontrol tar inte
något som helst ansvar för maskiner utrustade med annat
än originaldelar.
Garanti
Reparationer ska utföras av reparatör som är godkänd av
Dustcontrol. I annat fall förverkas garantin.
Problem Orsak Åtgärd
Motorn går inte. El ej ansluten. Anslut el.
Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.
efter start.
Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.
suger inte. Stopp i slangen. Vänd slangen eller rensa.
Behållaren inte fastspänd Spänn fast behållaren.
under cyklonen.
Motorn går men maskinen Hål på sugslangen. Byt slang.
suger dåligt. Igensatt lter. Rensa eller byt.
Sugslangen för lång Byt slang.
eller smal.
Slangen delvis igensatt. Vänd slangen eller rensa.
Maskinens topp dåligt Justera monteringen.
monterad.
Stoft har fastnat i cyklonen. Ta bort toppen och rensa
cyklonen.
Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov.
gått sönder.
Onormalt ljud från maskinen. Beställ service.
FELSÖKNING

DC 2800a/Auto - 8 Part No 9454
2009-12-22
Safety Considerations
Read all instructions before attempting to operate this
machine and save these instructions.
Warning! When using electric machines, basic safety
precuations should always be followed to reduce the
risk of fire, electric shock and personal injury, including the
following:
1. Work area environment
Don´t expose the machine for rain. Don´t use it in
damp or wet locations or in presence of flammable
liquids or gases.
2. Overload
Never let the machine operate fully throttled. Always
follow the regulations pertinent to the
material you are working with ie asbestos. Don´t use
the machine for purposes that it isn´t
intended for.
3. Body injuries
Never let the suction come in contact with parts of
the body. e strong suction effect can
hurt the blood-vessels in the skin. Do not repair the
electric components yourself, get
somebody qualified. Faults may cause injury. See also
below under warnings.
4. Don´t abuse cord
Never pull the machine by cord. Keep cord from
heat and sharp edges. Check the electric cable regu-
larly if damage.
5. Important measure
With cleaning and maintenance on the machine, the
power cable should be disconnected from the supply.
6. Maintain the machine with care
Keep machine clean and check that the hose is enti-
red and that all gaskets are tight. Follow instructions.
Keep handles dry and free from oil and grease.
7. Checking of damage
Before futher use of the machine it should be ca-
refully checked that the machine is undamaged. If
there are any damaged parts these should be repaired
by of a Dustcontrol authorized service center.
8. Warning
Use only accessories and replacable parts which are
available in Dustcontrol catalogue. When using
faulty parts or pirate parts (especially filter) the
machine could leak out unhealthy dust which can
cause personal injuries.
TECHNICAL DATA
Vacuum producer capacity
HxBxL 1110x440x550 mm
Weight 19 kg
Inlet X 50 mm
Collection in container 40 l
Hose length rek. max. 5 m, φ 38 mm
Flow, max 190 m3/h
Neg. pressure, max 115/230 V 21/ 24 kPa
Power consumption vacuum producers 1200/1400 W
115 /230 V
Auto: Power consumption connected tool */ min 200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Fine lter polyester, area 1.5 m2
Degree of separation 99.9 %
(EN 60335-2-69, Class M)
Microlter area 0.85 m2
Degree of separation
microlter
(EN 1822-1) HEPA H13
(EN 60335-2-69, Class H) 99.995%
Soundlevel **/ < 68 dB(A)
*/ Always check with local regulations.
**/ Sound level at 1,6 m height and 1 m distance accor-
ding to DIN 45635 Section 1 (4/84) in free space and at
maximum airow.
20
10
50 100 150 200 m3/h
1200 W
1400 W
kPa

Part No 9454DC 2800a/Auto - 9
ENGLISH
Description
e machine should be used for suction and separation of
dried dust. e machine fulfil the demands for separation
of unhealthy dust.
e DC 2800a/Auto is, despite it’s compact size, a full ca-
pacity Dustcontrol machine. It is stable, tough and reliable
and particularly suited to spot extraction in many different
applications ie: welding, grinding, sanding and cleanup with
the 38 mm program.
e design is ergonomic and appealing. With a very low
sound level of 70 dB(A) at 1m distance, the DC 2800a/Auto
is suitable for use in areas which are sen-sitive to noise. e
direct drive two stage high pressure fan is integrated into
the units top. e 1200W capacity fan is double insulated
for higher safety.
Operation
Connect the unit to a suitable power source, note require-
ments on the ID plate. If an extension cord is to be used,
only waterproof cords are acceptable.
Auto: Connect the subject electric tool to the electrical
outlet on unit. Set the selector switch to the AUTO
position. e unit will start automatically when the
subject tool is started.
Man: For manual start of the unit, set the selector
switch to the MAN position.
e DC 2800a/Auto is equipped with a filter indication
lamp that indicates when the filter needs cleaning or chang-
ing. e filter is generally cleaned once or twice daily during
normal continuous operation. e unit must be in operation
to perform filter cleaning. Loose the tube from the suction
pipe and press the plastic cage against the black stop head
on the exhaust channel so that maximum pressure is cre-
ated in the cyclone.
Open the port on the side of the unit three to six times. is
reverse pulse of air cleans the filter.
e container under the cyclone should be emptied when
it is filled to ca 2/3.

DC 2800a/Auto - 10 Part No 9454
2009-12-22
Service
With cleaning and maintenance on the machine, the power
cable should be disconnected from the supply.
e fine filter should be changed at least once per year. If
the machine is used with a microfilter/HEPA filter, this
should be changed every 300 running hours. Use breathing
protection when changing the filter. Care must be taken
during the filter change not to expose unprotected persons
to harmful dust. Used filters should be sealed in a plastic
sack and disposed properly.
When changing the filters, check the gasket. An unsealed
gasket can cause discharge of whealty dust.
Check regularly that the electrical cable is not damaged.
The DC 2800a/Auto should be performance tested at
least once per year because it may be used with hazardus
materials. Worn parts must be replaced. Dustcontrol is not
responsible for machines that are equipped with other than
original spare parts.
Filterchange HEPA filter:
Filter change:
5.
1. 2. 3.
4. 6.
7.
PSSSS
Part No. 42027
For vacuum motor the typical average life of the ori-
ginal brushes is 600 - 700 hours. ey can then be
exchanged or complete motor/fan replaced. For 2nd
brush set life is ca. 400 hours and for 3rd brush set ca.
300 hours. After that the commutator is worn out and
the motor needs to be replaced.

Part No 9454DC 2800a/Auto - 11
ENGLISH
Description Part no
Fine lter, polyester 42028
Fine lter, cellulose 42029
Microlter 42027
Other accessories — see Dustcontrol catalo-
gue.
Accessories
Warranty
e warranty period is two years for single shift operation
or equivalent time with multishift operation. e war-
ranty covers manufacturing defects. is warranty is null
and void for machines equipped with other than original
spare parts.
Warranty repairs must be performed by Dustcontrol or
their authorized agent. Unauthorized repairs forfeit this
warranty.
Problem Fault Solution
Motor will not start. Machine not connected. Make sure connection.
The motor stops directly Incorrect fuse. Change to correct circuit.
after starting.
Fan runs but no suction. Hose not connected. Connect the hose.
Hose plugged. Find and remove block.
The container is not rmly Secure the container.
attached to the bottom of
the cyclone.
Fan runs but poor suction. Hole in the hose. Change or repair hose.
Plugged lter. Clean or change lter.
Hose too long or too small. Change the hose.
Hose is kinked. Check and free.
Machine top is mounted Adjust the mounting.
incorrectly.
Dust is packed in the Take o the top and clean
cyclone. out.
Machine blows dust. Filter is perforated or has Check the lters and change
come loose. if necessary.
Abnormal sound from Order service.
machine.
TROUBLE SHOOTING

DC 2800a/Auto - 12 Part No 9454
2009-12-22
Sicherheitsvorschriften
TECHNISCHE DATEN
Abmessungen HxBxL 1110x440x550 mm
Gewicht 19 kg
Einlass X 50 mm
Sammelbehälter 40 l
Schlauch, empfolen max. 5 m Länge, φ 38 mm
Luftmenge, max 190 m3/h
Unterdruck, max 24 kPa
Motorleistung 1400 W
Auto: Leistung des angeschlossenen Werkzeuges */ min 200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Feinlter, Polyester,
Fläche 1,5 m2
Abscheidegrad nach
(EN 60335-2-69, M) 99,9%
Mikrolter Fläche 0,85 m2
Abscheidegrad Mikrolter
(EN 1822-1) HEPA H13
(EN 60335-2-69, H) 99,995%
Geräuschpegel **/ < 68 dB(A)
*/ Beachten Sie bitte immer die örtlichen Gegeben-
heiten.
**/ Schalldruckpegel in einer Höhe von 1,6 m und
mit Abstand 1 m nach DIN 45635 Teil 1 (4/84) bei
maximaler Luftmenge.
Druckerzeugung und Luftstrom
20
10
50 100 150 200 m3/h
Lesen und beachten Sie diese Hinweise, bevor Sie die
Maschine benutzen.
Achtung! Beim Gebrauch von elektrischen Maschinen sind
zum Schutz gegen elektrischen Schlag, Verletzungs- und
Brandgefahr folgende grundsätzlichen Sicherheitsmaß-
nahmen zu beachten.
1. Berücksichtigen Sie die Umgebungs-einflüsse
Setzen Sie die Maschine nicht dem Regen aus. Benützen
Sie diese elektrische Maschine nicht in feuchter oder
nasser Umgebung. Benützen Sie diese nicht in der Nähe
von brennbaren Flüssigkeiten oder Gasen.
2. Überlastung der Maschine
Lassen Sie nie die Maschine völlig gedrosselt laufen.
Verwenden Sie die Maschine nur für Arbeiten für die sie
bestimmt ist. Befolgen Sie die Vorschriften zur Hand-
habung des abgesaugten Materials, wie etwa Asbest.
3. Verletzungsgefahr
Vermeiden Sie Körperkontakt mit den Saugdüsen.
Die kräftige Saugwirkung kann die Blutgefässe der
Haut verletzen. Nehmen Sie niemals selbst Eingriffe
an den elektrischen Teilen vor. Ein Fehler kann lebens-
gefärhlich sein.
4. Schützen Sie das Kabel
Ziehen Sie die Maschine nicht am Kabel. Schützen Sie
das Kabel vor Hitze und scharfen Kanten. Kontrol-
lieren Sie regelmäßig das Netzkabel. Die Maschine
darf nicht verwendet werden, wenn Kabel oder Stecker
beschädigt sind.
5. Wichtiger Hinweis
Zum Reinigen und Warten der Maschine Haupt-
schalter ausschalten und Netzstecker ziehen.
6. Pflegen Sie die Maschine mit Sorgfalt
Halten Sie die Maschine sauber und sehen Sie zu, dass
der Saugschlauch intakt ist und dass alle Dichtungen
dicht sind. Befolgen Sie die Wartungsvorschriften.
Halten Sie die Traggriffe trocken und frei von Öl und
Fett.
7. Kontrolle von Beschädigungen
Vor jeder Inbetriebnahme die Maschine auf Beschä-
digungen überprüfen. Gibt es Beschädigungen muss
die Maschine von einer von Dustcontrol autorisierten
Kundendienstwerkstatt repariert werden.
8. Achtung
Benützen Sie nur Zubehör und Ersatzteile die im
Dustcontrol Katalog erhältlich sind. Beim Ein-satz von
fehlerhaften Teilen oder Piratteilen (vor allem Filter
und Plastiksäcke) kann aus der Maschine gesundheits-
gefährlicher Staub austreten.
kPa

Part No 9454DC 2800a/Auto - 13
Funktionsbeschreibung
Das Gerät ist geeignet zur Beseitigung trockener, kreb-
serzeugender Stäube der Gruppen II und III (GefStoffV.
Anh.II, Nr.1.1 (1) mit Rückführung der Reinluft in den
Arbeitsraum.
Der DC 2800a/Auto ist ein robustes, elektrisch betriebenes
Staubsaugaggregat und eignet sich zur Punktabsaugung
z.B beim bohren, Schweißen, schleifen sowie Reinigungs-
arbeiten in der Industrie. Die Gestaltung ist ergonomisch
und ansprechend.
Der nach DIN 45635 Teil 1 (4/84) in 1 m Abstand von
der Maschinenoberfläche im Freifeld bei maximalem
Volumenstrom gemessene Messflächen-Schalldruckpegel
betrug 70 dB(A).
Schließen Sie die Maschine entsprechend der auf dem Ty-
penschild angegebenen Versorgungsspannung (220 V 10
A) an. Bei Anschluss eines Verlängerungskabels, muss die
Kupplung spritzwassergeschuetz sein.
Auto: Schließen Sie ein elektrisch betriebenes Hand-
werkzeug an den Anschluss der Maschine an. Schalten
sie den Umschalter auf AUTO. Die Maschine startet
damit automatisch, sobald das Handwerkzeug in Betrieb
genommen wird.
Man: Für manuellen Start stellen sie den Schalter auf
MAN.
Der DC 2800a/Auto ist mit einer Filterindikationslampe
versehen die anzeigt wann der Filter gereinigt, oder ersetzt
werden muss. Bei täglichem Gebrauch sollte die Filterrei-
nigung ein - bis zweimal täglich erfolgen!
Die Maschine soll beim Filterabreinigen eingeschalten
bleiben. Entfernen Sie den Schlauch vom Saugrohr. Stülpen
Sie die Plastikhülse des Saugschlauches über den Propfen
der sich auf dem Abluftkanal befindet um maximalen Un-
terdruck im Zyklon zu erzeugen. Danach wird die Klappe
3-6 Mal geöffnet. Die Luft strömt in die Klappenöffnung
ein und der Luftpuls reinigt die Filtereinheit.
Ist der Container bis zu 2/3 gefüllt, so muss er geleert
werden.
Betrieb
DEUTSCH

DC 2800a/Auto - 14 Part No 9454
2009-12-22
Wartung
Bei Reinigung und Wartung ist die Maschine abzuschalten
und das Netzkabel abzuziehen.
Das Feinfilter sollte mindestens einmal jährlich ausge-
tauscht werden oder aber, wenn es sich nicht mehr durch
Schütteln (siehe unter ”Betrieb” oben) reinigen läßt. Falls
die Maschine ein Mikrofilter hat, ist dieses nach etwa 300
Betriebsstunden auszutauschen. Verwenden Sie unbedingt
eine Schutzmaske beim Filterwechsel und sorgen Sie dafür,
daß keine ungeschützten Personen durch den gesundheits-
schädlichen Staub gefährdet werden.
Ausgetauschte Filter müssen in einem verschlossenen Plas-
tiksack verwahrt werden.
Nur Originalfilter sind geprüft und anerkannt.
Kontrollieren Sie regelmäßig, daß das Netzkabel nicht
beschädigt ist.
Der DC 2800a/Auto ist mindestens einmal im Jahr zu
überholen und auf seine Funktion zu kontrollieren. Ab-
genützte Teile müssen ausgetauscht werden, da es sich um
eine Maschine zur Beseitigung von gesundheitsschädlichem
Material handelt. Setzen Sie nie die Funktion oder Lebens-
dauer der Maschine aufs Spiel.
Dustcontrol übernimmt keine Verantwortung für Maschi-
nen, die mit anderen als Originalteilen nachgerüstet wer-
den.
Filtertausch Mikrofilter:
Filtertausch:
5.
1. 2. 3.
4. 6.
7.
PSSSS
Part No. 42027
Die durchschnittliche Laufzeit der Orginalbürsten
des Unterdruckmotors liegt bei 600-700 Stunden.
Die Bürsten können ein- bis zweimal ersetzt werden,
wodurch sich jedoch jeweils die Laufzeit verkürzt
(Zweiter Bürstensatz: ca. 400h; Dritter Bürstensatz:
ca. 300h). Nach dem dritten Bürstensatz ist der Kom-
mutator verschlissen und der Motor muss ersetzt wer-
den.

Part No 9454DC 2800a/Auto - 15
DEUTSCH
Benennung Art. Nr
Feinlter, Polyester 42028
Feinlter, Zellulose 42029
Mikrolter 42027
Sonstiges Zubehör siehe Dustcontrol-Katalog.
Zubehör
Die Garantiedauer beträgt zwei Jahre im Einschich-
tenbetrieb und verkürzt sich bei Mehrschichtenbetrieb
im entsprechenden Maß. Die Garantie bezieht sich aus-
schließlich auf Fabrikationsfehler. Dustcontrol übernimmt
keinerlei Verantwortung für Maschinen, die mit anderen als
Originalteilen nachgerüstet werden.
Bei Eingriffen durch andere als von Dustcontrol ermäch-
tigte Reparateure werden sämtliche Garan-tieansprüche
ungültig.
Garantie
Problem Fehler Massnahme
Der Motor läuft nicht. Kein Stromanschluss. Strom anschliessen.
Der Motor bleibt sofort nach Falsche Sicherung. Sicherung tauschen.
dem Start stehen.
Der Motor läuft, aber die Kein Saugschlauch Schlauch anschliessen.
Maschine saugt nicht. angeschlossen.
Schlauch verstopft. Schlauch um drehen oder
reinigen.
Am Zyklon ist kein Sammel- Behälter anbringen.
behälter angebracht.
Der Motor läuft, aber die Loch im Saugschlauch. Schlauch austauschen.
Maschine saugt schlecht. Filter verstopft. Reinigen oder austauschen.
Saugschlauch zu lang oder Schlauch austauschen.
zu schmal.
Schlauch teilweise verstopft. Schlauch reinigen oder
umdrehen.
Oberteil der Maschine Ordentlich befestigen.
schlecht montiert.
Im Zyklon hat sich Staub Deckel abnehmen und
abgesetzt. den Zyklon reinigen.
Die Maschine bläst Staub Das Filter ist beschädigt Kontrollieren und gegebenen-
aus. oder hat sich gelockert. falls austauschen.
Abnormale Geräusch- Service bestellen.
entwicklung der Maschine.
FEHLERSUCHE

DC 2800a/Auto - 16 Part No 9454
2009-12-22
Conditions de sécurité
Lisez toutes les instructions avant d´utiliser la machine et
mettez à l´abri ces instructions.
Attention! Pendant l´utilisation de machines éléctriques, les
précautions de sécurité de base devront toujours être suivies
pour réduire les risques de feu, les décharges électriques et
les blessures corporelles.
1. Zone de travail
Ne pas exposer la machine sous la pluie. Ne pas
l´utiliser dans des endroits humides, ou en prsence de
liquides ou gaz inflammables.
2. Surchauffe
Ne laisser jamais la machine tourner en continue
inutilement. Suivre toujours les règlementations
particulières aux matières avec lesquelles vous travail-
lez: par exemple l´amiante. Ne pas utiliser la machins
pour des travaux non conforme à l´emploi normal de
la machine.
3. Blessures corporelles
Ne jamais laisser la succion venir au contact avec des
parties du corps. Le fort effet de succion peut en-
dommager les vaisseaux sanguins de la peau. Ne pas
réparer les composants èlectriques soi-même, mais
prendre une personne qualifièe. Des erreurs peuvent
causer des blessures. Lire attentivement toutes les
précautions d´usage.
4. Prendre soin du cordon èlectrique
Ne jamais tirer la machine par son cordon èlectri-
que. Protéger le cordon contre les chocs et les objets
coupants. Vérifier régulièrement l´état du cordon.
5. Mesure importante
Pendant le nettoyage et l´entretien sur la machine, le
cordon èlectrique devra être débranché.
6. Entretien de la machine
Garder la machine propre et vérifier que le flexible est
entier, et que les joints sont restés étanches. Garder
les poignées sèches et libres de toute huile et graisse.
7. Véri fication de l´état de la machine
Avant toute utilisation de la machine, il devra être
vérifié avec précaution que la machine est en bon état
de marche. Si il y a des pièces endommagées, celles-ci
devront être réparées par un centre de maintenance
autorisé Dustcontrol.
8. Attention
Utiliser uniquement les accessoires et les pièces
détachées qui sont disponibles dans le catalogue
Dustcontrol. Si vous utilisez des pièces défectueuses
ou contrefaites (spécialement les filtres), la machine
pourrait rejeter de la pussière nocive qui pourrait
causer des dommages corporels.
CARACTÉRISTIQUES TECHNIQUES Courbe Dépression/débit du
dépoussièreur
HxBxL 1110x440x550 mm
Poids 19 kg
Entrée X 50 mm
Volume conteneur 40 l
Longueur exible max 5 m φ 38 mm
Débit max 190 m3/h
Dépression max 24 kPa
Puissance 1400 W
Auto: Power consumption connected tool */ min 200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Surface ltrante, ltre polyester 1,5 m2
Degré de ltration
(EN 60335-2-69, Class M) 99,9 %
Surface ltrante, microltre 0,85 m2
Degré de séparation, microltre
(EN 1822-1) HEPA H13
(EN 60335-2-69, Class H) 99,995%
Niveau sonore **/ < 68 dB(A)
*/ Always check with local regulations.
**/ Niveau sonore à 1,6 m de hauteur et 1 m de dis-
tance en accord avec la norme DIN 45635 Section 1
(4/84) dans un espace libre et à ux maximum.
kPa
10
50 100 150 200 m3/h
20

Part No 9454DC 2800a/Auto - 17
FRANCAIS
Description
La machine devra être utilisée pour l’aspiration et la sépara-
tion des poussières sèches. La machine peut s’adapter pour
la séparation des poussières dangereuses.
Le DC 2800a/Auto est, malgré sa petite taille, une machine
Dustcontrol à pleine capacité. Il est stable, robuste, fiable,
et particulièrement approprié pour l’aspiration ponctuelle
dans de trés nombreuses applications; par exemple: le sou-
dage, perage, meulage, sablage et le nettoyage avec son kit
en diamètre 38 mm. La filtration est dans tous les cas tout
aussi efficace qu’avec des machines Dustcontrol de plus
grande dimension.
Sa conception est ergonomique et esthétique. Avec
un trés bas niveau sonore à 1 m de 70 dB(A), le
DC 2800a/Auto est apprécié pour des utilisations dans des
zones sensibles au bruit. Le ventilateur haute pression à deux
étages et commande directe est incorporé dans la partie
supérieure de la machine. Le ventilateur avec une puissance
de 1200 W est équipé d’une double isolation en vue d’une
plus grande sécurité.
Connectez l’unité à une source électrique en prenant
garde aux indications de la plaque- machine. Si une
rallonge électrique doit être utilisée, seuls les cordons
imperméables sont acceptables.
Auto: Connecter l’outil portatif élec-trique à sortie électri-
que sur la machine. Positionner le sélecteur sur la position
AUTO. La machine démarrera automa-tiquement quand
l’outil portatif fonc-tionnera.
Man: Pour un démarrage manuel de la machine, posi-
tionner le sélecteur sur la position MAN.
Fonctionnement
Le DC 2800a/Auto est maintenant équipé d’un témoin
lumineux de colmatage du filtre qui indique à quel mo-
ment il est nécessaire de nettoyer ou de changer le Filtre.
Le filtre est généralement nettoyé une ou deux fois par
jour pour un fonctionnement normal. L’unité doit être
en fonctionnement pour exécuter le nettoyage du filtre.
Enlevez l’accessoire de nettoyage du flexible et pressez
l’embout plastique contre le bouchon noir positionné sur
la cage de rejet d’air de l’unité afin qu’une pression maxi-
male soit créée dans le cyclone.
Ouvrez la tirette sur le côté de l’unité trois à six fois. Cette
impulsion inversée de l’air nettoie le filtre.
Le conteneur situé sous le cyclone devrait être vidé lorsqu’il
est plein aux 2/3 environ.

DC 2800a/Auto - 18 Part No 9454
2009-12-22
Entretien
Pendant le nettoyage et l´entretien de la machine, le cordon
électrique doit être déconnecté.
Le filtre fin devra être changé au moins une fois par an. Si
la machine est utilisée avec un microfiltre/HEPA, celui-ci
devra être changé toutes le 300 heures de fonctionnement.
Utilisez une protection respiratoirependant le changement
des filtres. Prenez soin durant le changement de filtre de ne
pas exposer des personnes non protégées à la poussière nocive.
Les filtres usagés devront être mis dans un sac plastigue et
jetés proprement en fonction des lois sur le retraitement des
objets industriels.
Vérifier régulièrement que le cordon électrique n´est pas
endommagé.
Le DC 2800a/Auto devra être testé au moins une fois par
an pour repérer les dommages causés par des matèriaux
étrangers. Les pièces défectueuses doivent être remplacées.
Dustcontrol n´est pas responsable des machines qui sont
èquipèes avec d´autres pièces que celles d´origine.
Changement du Microfiltre:
Changement du filtre:
5.
1. 2. 3.
4. 6.
7.
PSSSS
Part No. 42027
L’espérance de vie des brosses en carbone du moteur
est de 600 à 700 heures. Ensuite, elles peuvent être
changées ou le moteur complet peut être remplacé.
L’espérance de vie d’un second jeu est d’environ 400
heures, et autour de 300 heures pour un troisième jeu
de brosses. Après cela, le commutateur est abîmé et le
moteur complet doit être remplacé.

Part No 9454DC 2800a/Auto - 19
Description Part No
Filtre n, polyester 42028
Filtre n, cellulose 42029
Microltre 42027
Accessoires
Autres accessoires, voir le catalogue Dustcontrol.
La période de garantie pour cette machine est de 2 ans,
pièces et main-d´oeuvre hors pièces d´usure. La garantie est
valide sous la condition que la machine est utilisée dans des
conditions normales de travail pour lesquelles il a été défini
et s´il est convenablement entretenu.
Garantie
La maintenance accomplie par d´autres que Dustcontrol
ou que par un agent mandaté annule automatiquement la
garantie. Aucune autre garantie express ou implicite n´est
applicable.
Problème Défaut Solution
Moteur ne démarre pas. Machine non connectée. Vérier connections.
Sécurité moteur. Attendre 5 mm.
Le moteur s´arrète aprés Mauvais fusible. Circuit correct. Un électricien
le démarrage. Thermique mal positionné. devra intervenir.
Pompe fonctionne mais Flexible non connecté. Connecté le exible.
n´aspire pas. Flexible bouché. Nettoyer le exible.
Pompe tourne à l´envers. Changer les phases.
Pompe tourne mais peu Trou dans le exible. Changer ou réparer le
d´aspiration. Filtre bouché. exible.
Flexible trop long ou trop Nettoyer ou le changer.
petit. Dévriller le exible.
Flexible vrillé. Adjuster le ltre.
Filtre mal monté. Ouvrer le cyclone et nettoyer
Poussière bloquée dans le le.
cyclone.
Machine recrache la Filtre perforé ou pas Vérier le et changer si
poussière. installé. nécessaire.
Son anormal dans la Matière étrangère dans Appelez nous.
machine. la pompe.
PROBLÈMES ET INTERVENTIONS

DC 2800a/Auto - 20 Part No 9454
2009-12-22
Veiligheidsvoorschriften
Lees voor het eerste gebruik alle instructies voor het
bedienen van de machine zorgvuldig en bewaar deze in-
structies.
Waarschuwing! Bij gebruik van elektrische machines
moeten altijd de standaard veiligheidsvoorschriften opge-
volgd worden om risico’s als brand, elektrische schokken en
verwondingen te verkleinen. Deze houden in:
1. Werkplek
Stel de machine niet bloot aan vocht en regen. Gebruik
de machine niet in vochtige of natte omgeving of in
de nabijheid van licht ontbrandende vloeistoffen of
gassen.
2. Overbelasting
Laat de machine nooit onbelast draaien. Volg altijd de
voorschriften die van toepassing zijn op het materiaal
waarmee wordt gewerkt zoals bijv. asbest. Gebruik
de machine niet voor doeleinden, waarvoor deze niet
bestemd is.
3. Lichamelijke verwondingen
Laat de afzuiging nooit in direct contact komen met
het lichaam. De sterke zuiging kan de bloedvaten in de
huid beschadigen. Repareer de elektrische onderdelen
nooit zelf, maar zorg dat een gekwalificeerd persoon
dit doet. Fouten kunnen verwondingen veroorzaken.
Zie ook het onderdeel waarschuwing.
4. Misbruik het aansluitsnoer niet
Trek de machine nooit voort d.m.v. het aansluitsnoer.
Hou het aansluitsnoer uit de buurt van hitte en scherpe
randen. Controleer de elektrische kabel regelmatig op
beschadiging.
5. Belangrijke maatregel
Tijdens het schoonmaken of het onderhouden van de
machine dient de stroomtoevoer onderbroken te zijn
door de stekker uit het contact te nemen en dient u er-
voor te zorgen dat iemand anders deze niet onverhoopt
kan aansluiten.
6. Onderhoudt de machine met zorg
Hou de machine schoon en zorg dat de slang onbescha-
digd is en dat alle aansluitingen en pakkingen dicht
zijn. Volg de instructies. Zorg dat de handvaten niet
besmeurd zijn met olie of smeer.
7. Cont role op be schadig i ng
Voor elk gebruik van de machine moet deze eerst zorg-
vuldig worden nagekeken op eventuele beschadigingen.
Indien er beschadigingen geconstateerd worden,
moeten deze eerst gerepareerd worden door een door
Dustcontrol gemachtigd servicecentrum.
8. Waarschuwing!
Gebruik alleen originele accessoires en onderdelen van
Dustcontrol. U vindt deze in de Dustcontrol catalogus.
Wanneer verkeerde onderdelen of niet originele onder-
delen worden gebruikt, kan er mogelijk gezondheidsge-
vaarlijk stof vrijkomen, hetgeen persoonlijk letsel kan
veroorzaken.
TECHNISCHE GEGEVENS
Vacuüm capaciteit
HxBxL 1110 x 440 x 550 mm
Gewicht 19 kg
Inlaat X 50 mm
Slanglengte (φ 38) 5 m
Container 40 l
Maximum capaciteit 190 m3/h
Maximum onderdruk 24 kPa
Vermogen 1400 W
Auto: Vermogen aangesloten gereedschap */ min 200 W
max 230 V/10 A: 1200 W
230 V/16 A: 2200 W
120 V/20 A: 1200 W
Fijnlter polyester, oppervlak 1,5 m2
Afscheidingsgraad
(EN 60335-2-69, M) 99,9 %
HEPA lter oppervlak 0.85 m2
Afscheidingsgraad mikro lter
(EN 60335-2-69, Class H) 99,995 %
(EN 1822-1) HEPA H13
Geluidniveau 68 dB(A)
*/ Vraag naar de geldende regelgeving ter plaatse.
m3/h
20
10
50 100 150 200
kPa
