DynaVox ESA-18 MK BT User manual

Stereo-Verstärker Bedienungsanleitung deutsch
Stereo amplifier Instructions for use english
Stéréo amplificateur Manuel d‘utilisation français
ESA-18 MK BT
ESA-18 MK BT
ESA-18 MK BT
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 1

2
Wir danken Ihnen
für das Vertrauen, welches Sie uns durch die nt schei dung für dieses Audio-Produkt entgegenbringen. Dieses
Gerät entspricht allen festgelegten in ter nationalen Sicherheitsstandards. Trotzdem sollten die Sicherheits hin -
weise beachtet werden, um eine Gefährdung zu vermeiden. Um eine sachgemäße Inbetriebnahme zu ge währ -
leisten, lesen Sie bitte vor dem Aufstellen und Anschließen des Gerätes diese Anleitung vollständig durch.
Für Sach- oder Personenschäden, die durch unsachgemäße Hand habung oder Nichtbeachten der Sicherheits -
hinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt jeder Garantieanspruch.
Wir empfehlen Ihnen ausdrücklich, nach Möglichkeit die Originalverpackung für spätere Transportzwecke auf-
zubewahren.
Der SA-18 MK BT ist ein kompakter HiFi-Verstärker für zwei Stereo- ingangsquellen, BT und ein Mikrofon.
Sind zwei analoge Quellen an den Cinch- ingängen angeschlossen, wird deren Signal gemischt; es gibt keine
Möglich keit, zwischen beiden Quellen umzuschalten. Ist ein dy na misches Mikrofon angeschlossen, wird
dessen Sig nal je nach instellung der Mikrofonlautstärke (3) dem Signal der Quellen (11/16) hinzugefügt
(Karaoke-Funktion). Dem Mikrofonsignal kann am Gerät regelbarer Nachhall ( cho) hinzugefügt werden.
Weitere Ausstattungsmerkmale sind Klang regelung (Bass, Treble), Loudness und ein Um schal ter zur Signal -
anpassung der ingangsquellen. Am Vorverstärkerausgang kann das Signal, welches auch über Lautsprecher
zu hören ist, an ein Auf nahme gerät (Kassettenrecorder, PC etc.), oder einem Subwoofer weitergegeben werden.
Durch seine geringen Geräteabmessungen eignet der Verstärker sich besonders als transportables Karaoke-
System, aber auch für die Audiowiedergabe eines Computers oder als platzsparender und genügsamer
Verstärker einer kleinen Stereoanlage.
DYNAVOX ESA-18 MK BT
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 2

3
INHALTSVERZEICHNIS
•
CONTENTS
•
SOMMAIRE
deutsch
english
français
Sicherheitshinweise / Weitere Hinweise 4 - 7
Frontansicht / Rückansicht 8 - 10
Typisches Karaoke-System 12 - 17
Anschluss und Inbetriebnahme 14 - 16
Bedienung des Gerätes 17 - 20
Technische Daten 21
Information 22 - 23
Security precautions / User Information 24 - 27
Front view / Rear view 28 - 31
Typical Karaoke-System 32 - 33
Connection and placing into operation 34 - 36
Operating the appliance 37 - 40
Technical Specifications 41
Information 42 - 43
Consignes de sécurité / Informations complémentaires 44 - 47
Façade avant / Façade arrière 48 - 51
Système Karaoké 52 - 53
Raccordement et mise en service 54 - 56
Utilisation de l’appareil 57 - 60
Caracteristiques techniques 61
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 3

4
Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind,
können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden.
Überprüfen Sie regelmäßig die technische Sicherheit
des Gerätes. Wenn das Netzkabel oder das Gehäuse
beschädigt ist, das Gerät längere Zeit unter ungün-
stigen Ver hält nissen gelagert wurde, das Gerät wäh-
rend eines Trans por ts schweren Beanspruchungen
ausgesetzt war oder wenn es nicht mehr funktioniert,
dann ist ein gefahrloser Betrieb nicht mehr möglich.
Das Gerät muss dann außer Betrieb gesetzt und
gegen unbeabsichtigtes Wiederein schal ten gesichert
werden (Netzstecker aus der Steckdose ziehen!).
Überlassen Sie die Wartung qualifiziertem Fach per -
sonal. Lassen Sie die Gerätesicherung nach einem
Fehlerfall nur von Fachpersonal durch ein xemplar
gleichen Typs ersetzen.
Das Produkt ist nur für den Anschluss an 230 Volt/
50Hz Wechsel spannung, für Schutzkontakt steck dosen
und die Verwendung in geschlossenen Räumen
zugelassen. Durch Veränderungen im Gerät oder an
der Seriennummer erlischt der Garantieanspruch.
SICHERHEITSHINWEISE
Das Gerät darf ni ht geöffnet werden!
Gefahr des elektris hen S ho ks!
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 4

5
Ziehen Sie stets am Netzstecker und nie am Netz -
kabel, wenn Sie die Verbindung zum Stromnetz tren -
nen wollen. Stellen Sie sicher, dass das Netz kabel
nicht gequetscht, extrem gebogen oder durch schar-
fe Kanten beschädigt wird. Fassen Sie das Netz -
kabel nicht mit nassen oder feuchten Händen an.
Schalten Sie das Gerät jedes Mal aus, bevor Sie Kabel
anschließen oder entfernen, es längere Zeit nicht
benutzen oder dessen Oberfläche reinigen wollen.
Achten Sie darauf, dass um das Gerät ein Abstand
von 5 cm frei bleibt und die Umgebungsluft zirku-
lieren kann. Lüftungs öffnun gen dürfen nicht ver-
deckt werden.
Achten Sie darauf, dass das Gerät nicht mit Flüssig -
keiten, Feuchtig keit, Regen oder Wasserdampf in
Berührung kommt. s dürfen auch keine Objekte in
das Gerät gelangen (Lüf tungs schlitze etc.). s muss
sofort vom Stromnetz getrennt und vom Fachmann
untersucht werden, falls dies geschehen ist. Setzen
Sie das Gerät nie hohen Tempe ra turen (Sonnen ein -
strahlung) oder starken Vibrationen aus.
Ziehen Sie vor dem Reinigen der Außenflächen des
Produkts den Netzstecker. Verzichten Sie auf
Scheuer mittel, Lösungsmittel, Ver dünner, entzündli-
che Chemi ka lien, Polituren und andere Reini gungs -
produkte, die Spuren hinterlassen.
SICHERHEITSHINWEISE
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 5

6
WEITERE HINWEISE
Elektronik Altgeräte
Dieses Gerät unterliegt den Bestimmungen der U-
Richt linie 2012/19/ U, deren gesetzliche Umsetzung
in Deutsch land durch das lektro- und lektronik -
geräte-Gesetz ( lektroG) geregelt ist. Dies ist durch
das Symbol eines durchgestrichenen Abfalleimers
auf dem Gerät ge kennzeichnet. Alle so gekennzeich-
neten, nicht mehr ver wendeten lektro- und
lektronik-Altgeräte müssen ge trennt vom Hausmüll
über dafür staatlich vorgesehene Stellen entsorgt
werden. Weitere Informationen zur nt sorgung des
alten Gerätes erhalten Sie bei der Stadt verwaltung,
dem ntsorgungsamt oder dem Geschäft, in dem
Sie das Produkt erworben haben.
CE-Zeichen
Dieses Gerät erfüllt die gültigen U-Richtlinien zur
rlangung des C -Zeichens und entspricht damit
den Anforderungen an elektrische und elektronische
Geräte ( MV-Richtlinien, Sicherheitsrichtlinien und
den Richtlinien für Niederspannungsgeräte).
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 6

7
WEITERE HINWEISE
Dynavox arbeitet ständig an der Verbesserung und
Weiter entwicklung seiner Produkte. Deshalb bleiben
Änderungen an Design und technischer Konstruk -
tion des Gerätes, sofern sie dem Fortschritt dienen,
vorbehalten. Der Inhalt dieser Anleitung hat ledig-
lich Informationscharakter. r kann jederzeit ohne
vorherige Ankündigung geändert werden und stellt
keine Verpflichtung seitens des Marken inhabers dar.
Dieser übernimmt keinerlei Verantwortung oder
Haftung für Fehler oder Ungenauigkeiten, die mög-
licherweise in dieser Anleitung enthalten sind.
Dynavox ist ein eingetragenes Warenzeichen der
Sintron Distribution GmbH, 76473 Iffezheim.
Dieses Dokument ist ein Produkt der Sintron
Distribution GmbH, 76473 Iffezheim und darf ohne
ausdrückliche und schriftliche Genehmigung weder
komplett noch auszugsweise kopiert oder verteilt
werden.
Minimale Betriebsqualität: hochempfindliche Audioverstärker können in der Nähe starker HF- Quellen zur
Generierung von Demodulationsprodukten neigen.
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 7

8

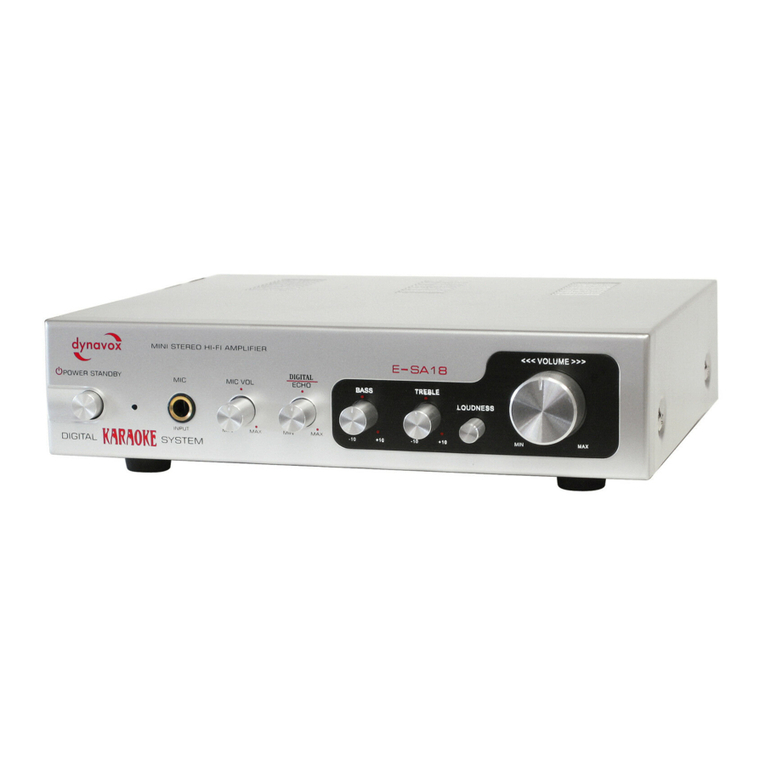

VORDERANSICHT
1 2 43 5 6 7 1 0
8 9
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 8

9
1. POWER
Schaltet das Gerät ein und aus. Das Gerät ist im
ausgeschalteten Zustand vom Netz getrennt. Im ein-
geschalteten Zustand leuchtet die neben dem
Schalter angebrachte L D.
2. MIC INPUT
An diese 6,3 mm Klinkenbuchse können Sie, wenn
ge wünscht, ein dynamisches Mi kro fon anschließen.
Hier darf unter keinen Umständen eine Hochpegel -
quelle angeschlossen werden!
3. MIC VOL
Mit diesem Lautstärkeregler stellen Sie ein, wie
stark das Mikrofonsignal den ingangssignalen
hinzugemischt wird.
4. DIGITAL ECHO
An diesem Drehknopf stellen Sie die Stärke des
nur auf das Mikrofon signal wirkenden Nachhalls
( cho) ein.
5. BASS
Zur instellung der Bassanteile (Tiefen) des Klangs.
6. TREBLE
Zur instellung der Höhenanteile (Höhen) des
Klangs.
7. LOUDNESS
Dieser Knopf aktiviert und deaktiviert eine Klang-
korrektur für niedrige Laut stärkebereiche.
8. BT/LINE
Umschalter zwischen den ingängen LIN und BT.
9. BT LED
L D BT- ingang.
10. VOLUME
Hiermit kann die Lautstärke der Laut sprecher erhöht
oder verringert werden.
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 9

10
1 1 1 2 1 3 1 7 1 4 1 5
RÜCKANSICHT
1 6
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 10

11
11. AUDIO INPUT
Hier können ein oder zwei Quell geräte mit Stereo -
ton-Hochpegel aus gang angeschlossen werden, de ren
Signale im Verstärker zusammengemischt werden.
12. PRE OUT
Schließen Sie hier, wenn gewünscht, z.B. einen
Subwoofer oder ein Aufnahmegerät an. Das Stereo-
Signal dieses Auf nahme aus gangs ist mit dem Misch -
signal aus den ingangsquellen identisch.
13. SIGNAL IN
Mit diesem Umschalter kann die mpfindlichkeit der
Signaleingänge des Verstärkers durch die in -
stellung „LOW“ an stärkere ingangssignale ange-
passt werden. Normaleinstellung ist „HIGH“. Das
Signal des Mikrofon ein gangs (2) bleibt davon unbe-
einflusst.
14. TO SPEAKER
Ausgangsbuchsen mit Schraub klem men zum An -
schluss eines Lauts precher paars. s können Laut-
s pre cher kabel mit 4 mm Bananensteckern verwen-
det werden.
15. AC 230V 50Hz
Verbinden Sie dieses Netzkabel mit einer geeigne-
ten Stromversorgung.
16. BT Antenne
Antenne für den mpfang von BT-Signalen.
17. A-S ON/OFF
Schalter Auto-Standby On/Off. (s. auch Seite 19/20).
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 11

12
Für ein typisches Karaokesystem verbinden Sie den
Hochpegelausgang eines Wiedergabegerätes für die
Hintergrundmusik (CD-Player, Computer, portabler
Player etc.) unter Verwendung eines Cinchkabels mit
einem der ingänge „AUDIO INPUT“ oder verwenden
die BT-Verbindung. An die Mikro fon eingangs buchse
„MIC IN“ an der Geräte vor der seite schließen Sie ein
dynamisches Mikrofon an.
Wenn der Karaokemix aufgenommen werden soll,
verbinden Sie den Aufnahmeausgang „PR OUT“
mit dem Hochpegeleingang eines Aufnahmegerätes
(Tape, CD-Recorder etc.). Die Lautsprecher werden,
jeder mit einem Lautsprecherkabel, an die beiden
Lautsprecherausgänge „R“ (rechts) und „L“ (links)
im Anschlussfeld „TO SP AK R“ angeschlossen.
TYPISCHES KARAOKE-SYSTEM
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 12

13
Musikquelle
dynamisches
Mikrofon
Aufnahmegerät
BT-Quelle
Lautsprecher
IiIIiIIi
IiIIiIIi
L R
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 13

14
Stellen Sie die Kabelverbindung in der nachfolgend
genannten Reihenfolge her. Nehmen Sie niemals
Än derungen an den Kabelverbindungen vor, wäh-
rend die Geräte eingeschaltet sind! Als Steckver bin -
der für in- und Ausgänge sind mechanisch identi-
sche Cinch-Buchsen vorhanden, achten Sie darauf,
dass Sie diese Anschlüsse bei der Installation nicht
verwechseln! Achten Sie ebenfalls darauf, die analo-
gen ingänge für rechts und links nicht zu vertau-
schen. Häufig sind deren Cinch-Anschlüsse folgen-
dermaßen farblich markiert: rot für den rechten
Kanal, schwarz oder weiß für den linken Kanal.
Achten Sie darauf, dass alle Steckverbindungen fest
sitzen. Unzureichende Anschlüsse können Störge -
räusche, Ausfälle und Fehlfunktionen verursachen.
Anschluss der Quellgeräte
s können ein oder zwei analoge Stereo-Quellen
mit Cinch-Hochpegelausgang an die beiden Stereo-
Cinch- in gänge „AUDIO INPUT“ (11) oder ein BT-
Signal angeschlossen werden. Verwenden Sie han-
delsübliche Cinchkabel. Oft sind die Ausgangs an -
schlüsse der Quellgeräte mit „LIN OUT“ beschriftet.
Bei den ingangsanschlüssen dieses Verstärkers
handelt es sich um elektrisch gleichwertige Hoch -
pegeleingänge mit Cinch-Buch sen, deren Signal
intern zusammengemischt wird. s gibt keine
Möglich keit, zwischen beiden Cinch-Quellen umzu-
schalten.
Anschluss eines Aufnahmegerätes
An die Cinch-Buchsen „PR OUT“ (12) an der Rück sei -
te des Gerätes können Sie, wenn dies gewünscht ist,
ein Stereo-Aufnahmegerät (z.B. CD-Recorder, Kasset -
ten recorder o.ä.) oder ein anderes Gerät, das den
Stereo-Aus gangs pegel (Line-Pegel) der Quellen erhal-
ten soll, anschließen. Das an diesem Ausgang ausge-
gebene Signal besteht aus dem Mix der ingangs -
ANSCHLUSS UND INBETRIEBNAHME
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 14

15
signale und, falls ein geeignetes Mikrofon an ge -
schlossen ist, dem Mikrofon signal. Der Aus gangs pegel
des Aufnahmeausgangs ist abhängig von Laut stärk e -
einstellung und Klang regelung (BASS, TR BL , LOUD-
N SS). Ver bin den Sie diesen Signalausgang mittels
handels üblicher Cinch-Kabel mit dem Signaleingang
(„LIN IN“, „TAP IN“ oder „R C IN“) des Aufnahme -
gerätes oder z.B. einem Subwoofer.
Anschluss eines Mikrofons
An diese 6,3 mm Klinkenbuchse kann, wenn ge -
wünscht, ein dynamisches Mikrofon angeschlossen
werden. Kondensatormikrofone oder andere Mikro -
fone, welche an ihrem Anschluss eine Versorgungs -
spannung (bsp. Phantomspeisung) benötigen, kön-
nen nicht an diesem Verstärker verwendet werden.
In keinem Fall darf unter Zuhilfenahme von Adap tern
eine Hochpegelquelle (CD-Player etc.) an diesen
ingang angeschlossen werden.
Anschluss der Lautsprecher
s ist empfehlenswert, konfektionierte Laut spre cher -
kabel zu verwenden, anstatt die Innenleiter (Litze)
der Kabel direkt anzuklemmen. Bananen stecker
oder Kabelschuhe bieten höhere Sicherheit gegen
Kurzschlüsse und Beschädigung der Laut sprecher
oder des Verstärkers. Benutzen Sie für die Ver bin -
dung Ihrer Lautsprecher mit dem SA-18 MK BT ein
Kabel mit ausreichendem Querschnitt. Sorgen Sie
dafür, dass blanke Lautsprecherdrähte sich niemals
gegenseitig oder die Gehäuserückwand berühren
können! Verwenden Sie nur Lautsprecher mit einer
Nennimpedanz von mindestens 4Ω.
An den Verstärker kann ein Lautsprecherpaar ange-
schlossen werden. Für jeden Lautsprecher (R: rechts
oder L: links) finden Sie am Gerät (14) zwei Laut -
sprecherklemmen (positiv + und negativ -), welche
mit einer Seite eines Lautsprecherkabels verbunden
werden. Am Lautsprecher gibt es gleichartige oder
ANSCHLUSS UND INBETRIEBNAHME
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 15

16
ähnliche Anschlüsse, auch hier ist die Polarität
angegeben. Hier wird das andere nde des dem
Laut spre cher zugeordneten Lautsprecherkabels an -
geschlossen. Durch das Lautsprecherkabel müssen
jeweils gleichartige Anschlüsse eines Klemmen -
paares miteinander verbunden werden: die mit „+“
markierte Klemme am Verstärker muss zum mit „+“
markierten Anschluss des Lautsprechers führen.
Wenn Sie konfektionierte Lautsprecherkabel mit
4 mm Bananen steckern verwenden, brauchen Sie
nur die zwei Stecker eines jeden Lautsprecherkabels
mit den zwei zugehörigen Klemmen zu verbinden,
die Schraub kap pe der Klemme sollte im Uhrzeiger -
sinn festgedreht werden. Sollen Lautsprecherkabel
mit Kabel schuhen verwendet werden, muss an jeder
Klemme der Schraubkopf im Gegenuhrzeigersinn
ge löst, der Kabelschuh daruntergeschoben und die
Schraub kap pe im Uhrzeigersinn festgedreht wer-
den. Wenn die Lautsprecherkabel ohne Steckver -
binder angebracht werden sollen, entfernen Sie ein
ca. 1 cm langes Stück der Isolierung von jedem
ndstück des Lautsprecher drahtes. Verdrillen Sie
die blanke Litze, um Kurz schlüsse zu vermeiden.
Drehen Sie den Knopf der Lautsprecherklemme im
Gegenuhr zei gersinn, um ihn zu lösen und führen Sie
das blanke Drahtende in das nun freiliegende
Klemmen loch ein. Drehen Sie den Knopf nun im
Uhrzeiger sinn, um den Draht in der Lautsprecher -
klemme festzuklemmen. Achten Sie darauf, dass die
Verschrau bung fest ist.
Anschluss des Netzkabels
Verbinden Sie den Stecker des Netzkabels (15) mit
einer Netzsteckdose, welche mit geeigneter
Spannung (230 V/50 Hz) versorgt ist. Schalten Sie
das Gerät erst ein, nachdem Sie den Lautstärke -
regler (10) im Gegenuhrzeigersinn auf das Laut -
stärkeminimum eingestellt haben.
ANSCHLUSS UND INBETRIEBNAHME
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 16

17
Aktion
in- und Ausschalten
Lautstärke des
Systems verändern
Audio-Quellen mit
höherem Signalpegel
an den Verstärker
anpassen
Taste(n)
POWER
(1)
VOLUME
(10)
SIGNAL IN
(13)
Beschreibung
Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet.
Ist der Schalter in der Ausschaltposition, ist das Gerät vom Strom -
netz getrennt. Im eingeschalteten Zustand leuchtet die neben dem
Netzschalter angeordnete L D. Vor dem inschalten sollte vorsichts-
halber die Lautstärkeeinstellung (10) reduziert werden.
Drehen Sie den Drehknopf „VOLUM “ im Uhrzeigersinn, um die
Lautstärke zu erhöhen und im Gegenuhrzeigersinn, um die
Lautstärke zu verringern. Die Lautstärkeeinstellung wirkt sich auf
das Signal der Lautsprecher sowie auf das Signal des
Aufnahmeausgangs „PR OUT“ (12) aus.
Dieser Umschalter sollte für gängige Hochpegelquellen (CD-Player,
Tuner etc.) in der Stellung „HIGH“ belassen werden. Nur wenn der
Verstärker durch das ingangssignal übersteuert wird (sehr laut, ver-
zerrt, effektiver Bereich des Lautstärkereglers im unteren Bereich),
kann versucht werden, durch Umstellen des Schalters auf „LOW“ die
Verstärkung zu verringern. Vor dem Umschalten sollte vorsichtshalber
BEDIENUNG DES GERÄTES
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 17

18
Höhenanteile des
Klangs verändern
Bassanteile des
Klangs verändern
Klangkorrektur für
geringe Lautstärke
ein- und ausschalten
TREBLE
(6)
BASS
(5)
LOUDNESS
(7)
die Lautstärke (10) verringert werden.
HIGH = normale, für Hochpegelquellen geeignete Empfindlichkeit
LOW = niedrigere Empfindlichkeit für kräftigere Eingangssignale
Mit dem Drehregler „TR BL “ an der Gerätevorderseite beeinflussen
Sie den Anteil der höheren Töne des Klangbilds. Drehung im Uhr -
zeigersinn verstärkt die eingestellte Intensität, Bewegung im Gegen -
uhrzeigersinn verringert die Intensität. In der Mittenstellung bleiben
die Höhenanteile der ingangssignale unverändert.
Mit dem Drehregler „BASS“ an der Gerätevorderseite beeinflussen
Sie den Anteil der tieferen Töne des Klangbilds. Drehung im Uhr -
zeiger sinn verstärkt die eingestellte Intensität, Bewegung im Gegen -
uhrzeigersinn verringert die Intensität. In der Mittenstellung bleiben
die Bassanteile der ingangssignale unverändert.
Diese Funktion ist ein Leistungsmerkmal von Audio-Verstärkern, das
es dem Bediener ermöglicht, per Knopfdruck tiefe und hohe
Frequenzen gegenüber den Mittenfrequenzen anzuheben. Sie kor ri -
giert damit den Lautstärkeeindruck bei niedriger Laut stärke. Dies ist
Aktion Taste(n) Beschreibung
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 18

19
in Mikrofonsignal
hinzumischen
Das Mikrofonsignal
mit Nachhall ( cho)
versehen
Autostandby
ON/OFF
MIC VOL
(3)
DIGITAL
ECHO
(4)
A-S
ON/OFF
(17)
notwendig, weil das menschliche Gehör bei nie dri ger Lautstärke
hohe und tiefe Frequenzanteile bei identischem Schalldruck viel lei-
ser wahrnimmt als die Mitten (Tonfre quenzen um 1 kHz).
Diese Funktion sollte nur bei niedriger Laut stärke verwendet werden.
Mit diesem Drehknopf verändern Sie die Lautstärke des Mikro -
fonsignals und bestimmen damit, wie stark das Mikrofonsignal den
Signalquellen hinzugemischt wird (Karaoke-Funk tion).
Wird kein Mikrofon verwendet, empfiehlt es sich, den Drehknopf auf
sein Minimum einzustellen.
Wird dieser Drehknopf im Uhrzeigersinn bewegt, wird dem Mikro -
fonsignal in zunehmendem Maße Nachhall ( cho) hinzugefügt.
Wird kein cho gewünscht, muss der Knopf in Gegenuhr zeiger -
richtung bis zur ndposition gedreht werden. Ist kein Mikrofon
angeschlossen, so hat diese instellung keine Bedeutung.
Automatische Abschaltung im Sinne der Ökodesignverordnung
Dieses Gerät schaltet sich nach ca. 15 Minuten ohne ingangssignal
automatisch aus und nimmt danach noch eine Leistung von unter
Aktion Taste(n) Beschreibung
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 19

20
Quellenwahl BT/LINE
(8)
0.4 Watt auf. Um das Gerät danach wieder einzuschalten, muss der
in/Ausschalter zwei mal betätigt werden. inen Standby- bzw.
Bereitschaftszustand besitzt dieses Gerät nicht. Bei längerer
Nichtnutzung empfiehlt es sich grundsätzlich das Gerät vom Netz zu
trennen. Die automatische Standbyschaltung kann mit dem Schalter
A-S (ON/OFF) auf der Geräterückseite deaktiviert werden.
Um die BT-Funktion zu nutzen, stellen Sie den ingangswahlschalter
(8) BT/LIN auf “BT“. Die blaue L D (8) fängt dadurch an zu blinken
und signalisiert damit die Verbindungsbereitschaft. Suchen Sie nun
mit Ihrem BT-fähigen Quellgerät den Verstärker in der Liste für ver-
fügbare Geräte. Nähere Angaben hierzu finden Sie in der
Bedienungsanleitung Ihres Quellgeräts. Der SA-18 MK BT wird sich
in der Liste unter dem Namen „ SA-18 MK BT“ zeigen. Nachdem Sie
diesen ausgewählt haben, werden alle Tonsignale des Quellgeräts
auf den Dynavox SA-18 MK BT übertragen und die blaue L D (8)
leuchtet dauerhaft solange die Verbindung aktiv ist. Der drahtlose
Netzwerkport (BT) wird mittels des Quellenwahlschalters (AUX IN)
deaktiviert (ausgeschaltet).
Aktion Taste(n) Beschreibung
E-SA18 MKBT A6 quer RZ Okt.qxp Layout 1 30.09.21 09:47 Seite 20
